1 TEMA: “EMPLEO DE LA RED NACIONAL DE ESTACIONES RECEPTORAS PERMANENTES GNSS Y PUNTO GEODESICOS GPS PARA EL DESARROLLO REGIONAL ” “EMPLEO DE LA RED NACIONAL DE ESTACIONES RECEPTORAS PERMANENTES GNSS Y PUNTO GEODESICOS GPS PARA EL DESARROLLO REGIONAL ” TALLER “REDES GEODÉSICAS SATELITALES GNSS PARA EL DESARROLLO REGIONAL” EXPOSITOR: ING RUDDY REZZA SULCA

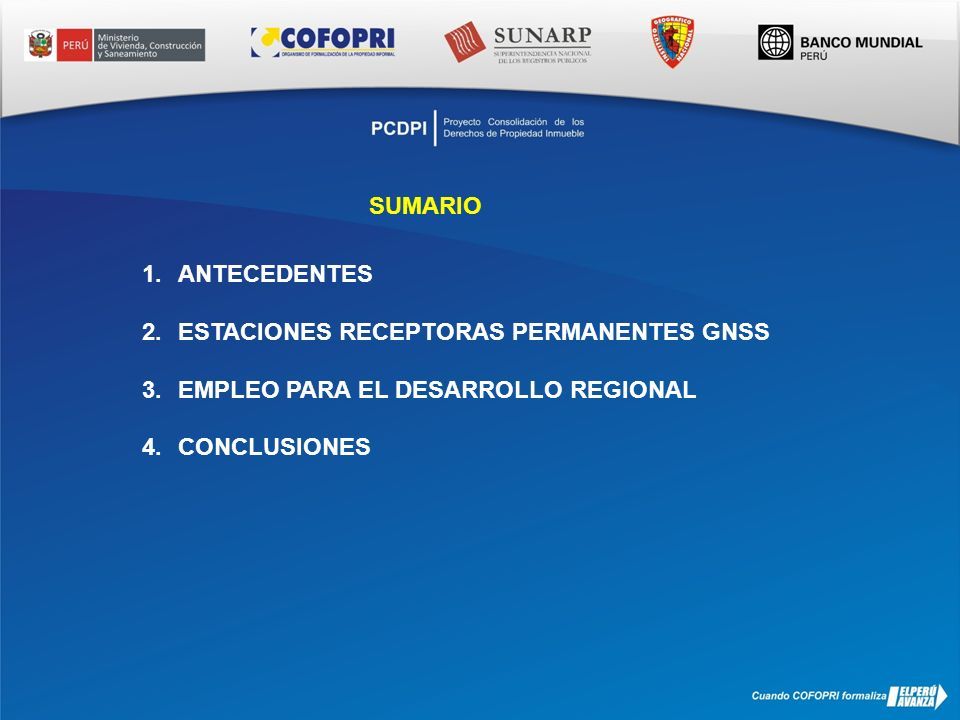

2 SUMARIO 1.ANTECEDENTES 2.ESTACIONES RECEPTORAS PERMANENTES GNSS 3.EMPLEO PARA EL DESARROLLO REGIONAL 4.CONCLUSIONES

3 1. ANTECEDENTES

4 INFORMACION GEODESICA “ La gente carece de muchas cosas: trabajo, techo, comida, salud, agua potable. Hoy, el no tener acceso a los servicios de informaciones básicas es una privación casi tan grave como las anteriores, y puede ciertamente reducir los chances de hallar remedios para ellas”. (Kofi Anan, Secretario General de la ONU, Ginebra, news.BBC.co.uk, 14/10/1999).

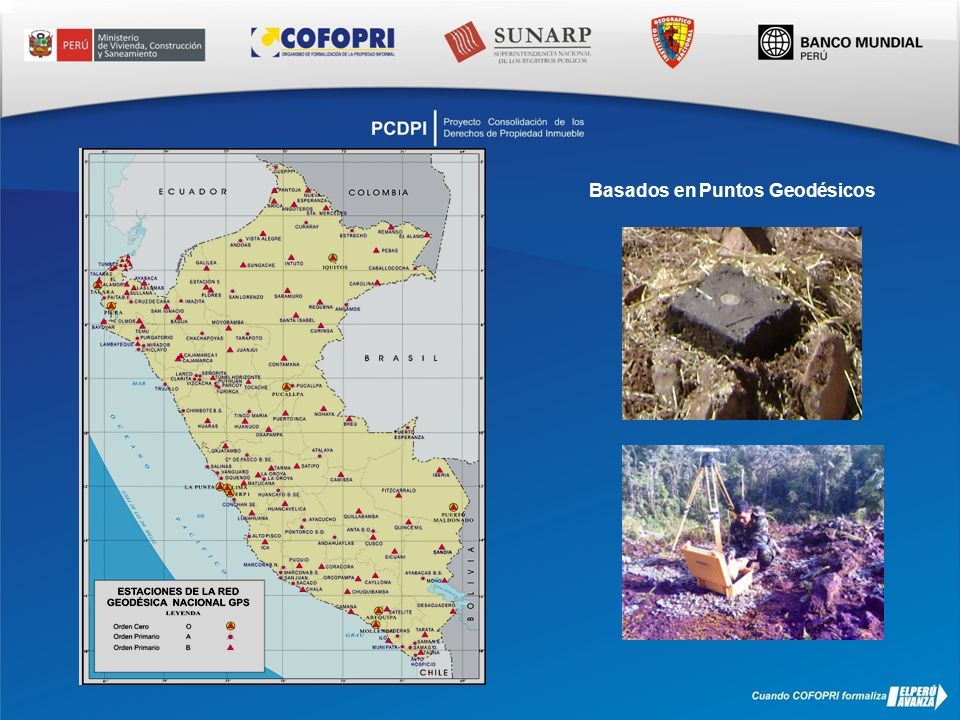

5 Basados en Puntos Geodésicos

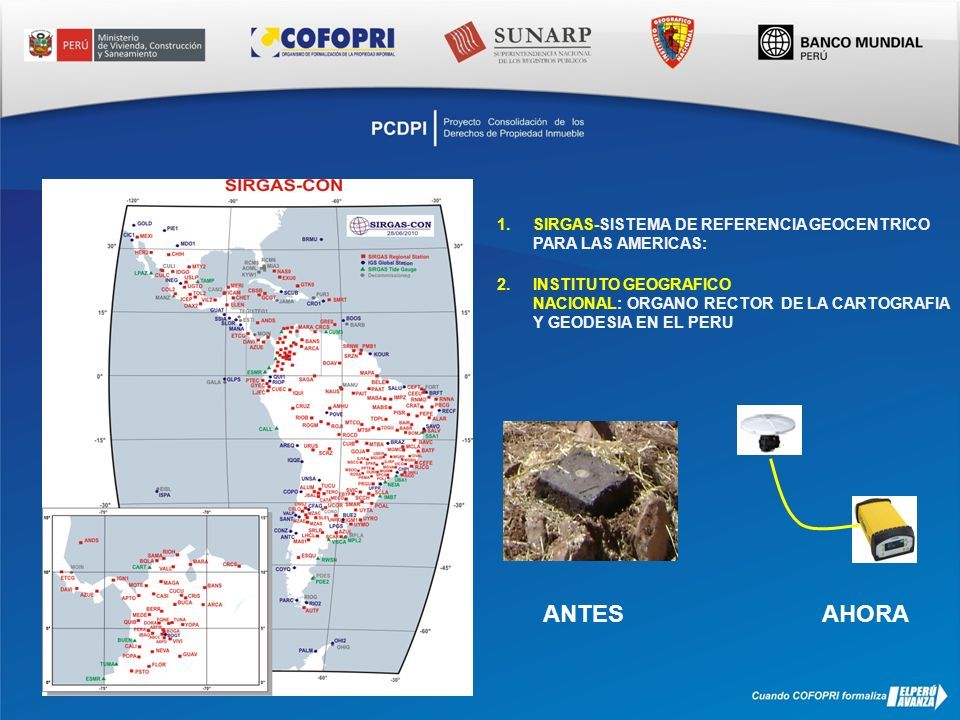

6 1.SIRGAS-SISTEMA DE REFERENCIA GEOCENTRICO PARA LAS AMERICAS: 2.INSTITUTO GEOGRAFICO NACIONAL: ORGANO RECTOR DE LA CARTOGRAFIA Y GEODESIA EN EL PERU ANTESAHORA

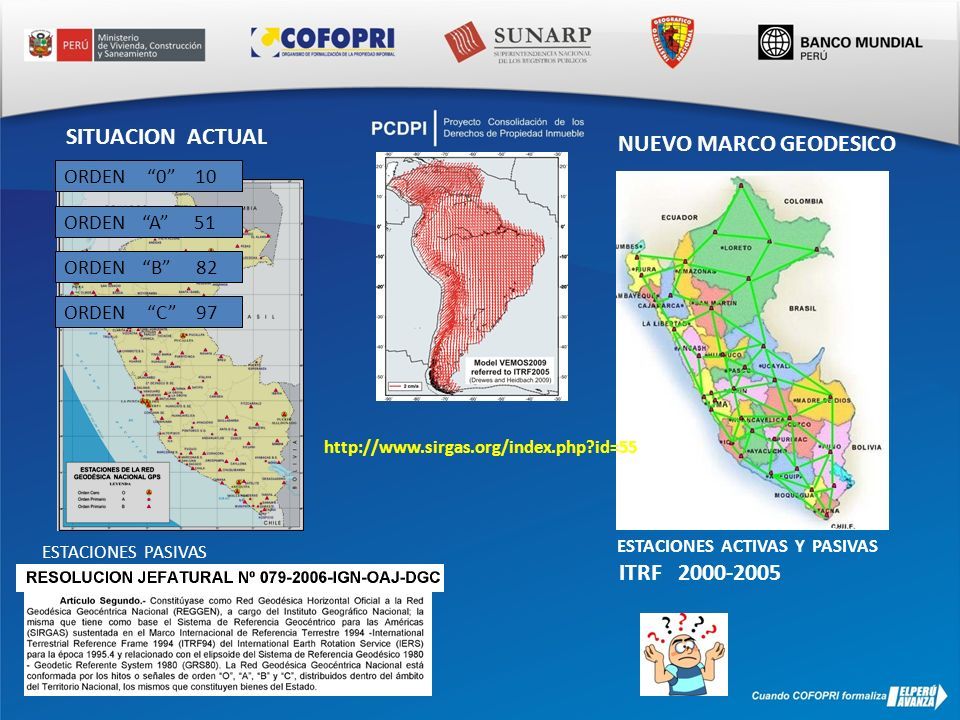

7 ORDEN “0” 10 ORDEN “A” 51 ORDEN “B” 82 ORDEN “C” 97 ESTACIONES PASIVAS SITUACION ACTUAL NUEVO MARCO GEODESICO http://www.sirgas.org/index.php?id=55 ESTACIONES ACTIVAS Y PASIVAS ITRF 2000-2005

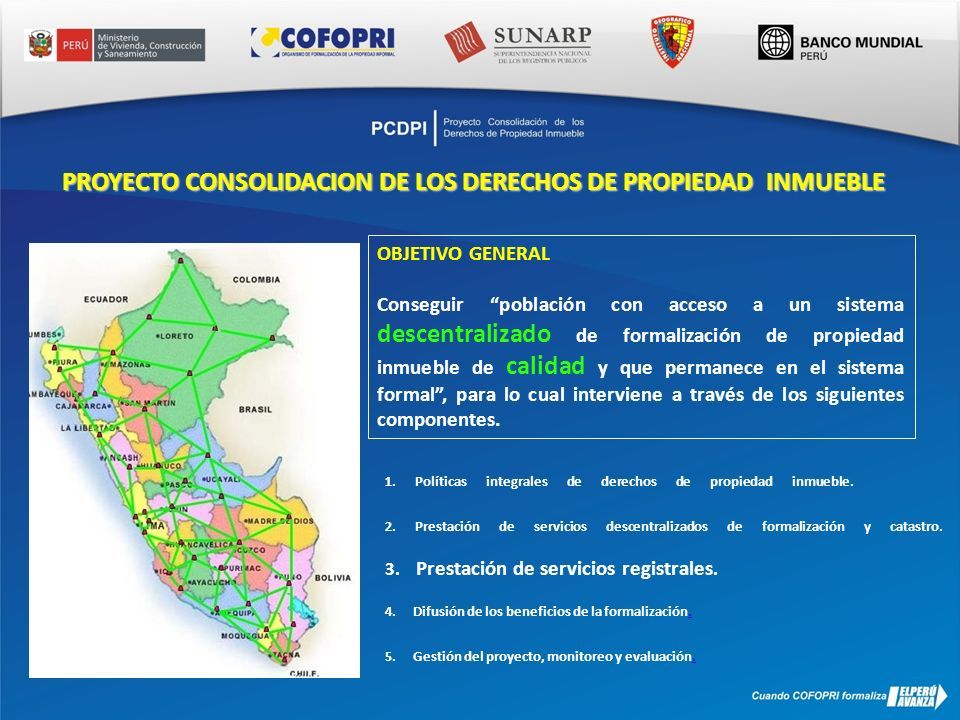

8 OBJETIVO GENERAL Conseguir “población con acceso a un sistema descentralizado de formalización de propiedad inmueble de calidad y que permanece en el sistema formal”, para lo cual interviene a través de los siguientes componentes. 1. Políticas integrales de derechos de propiedad inmueble. 2. Prestación de servicios descentralizados de formalización y catastro. 3. Prestación de servicios registrales. 4. Difusión de los beneficios de la formalización.. 5. Gestión del proyecto, monitoreo y evaluación.. PROYECTO CONSOLIDACION DE LOS DERECHOS DE PROPIEDAD INMUEBLE

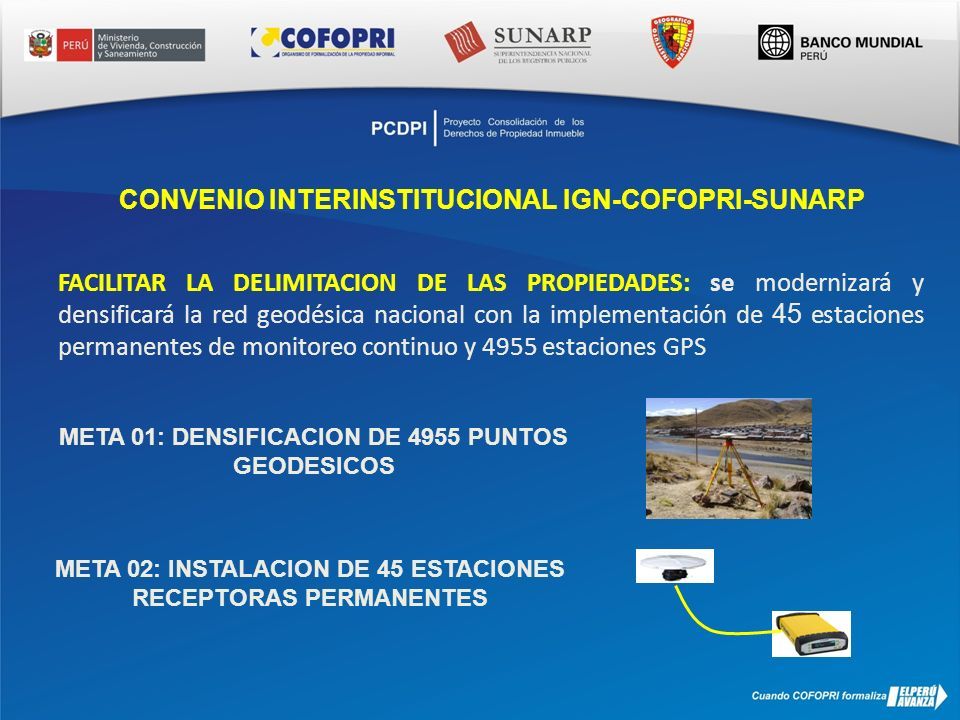

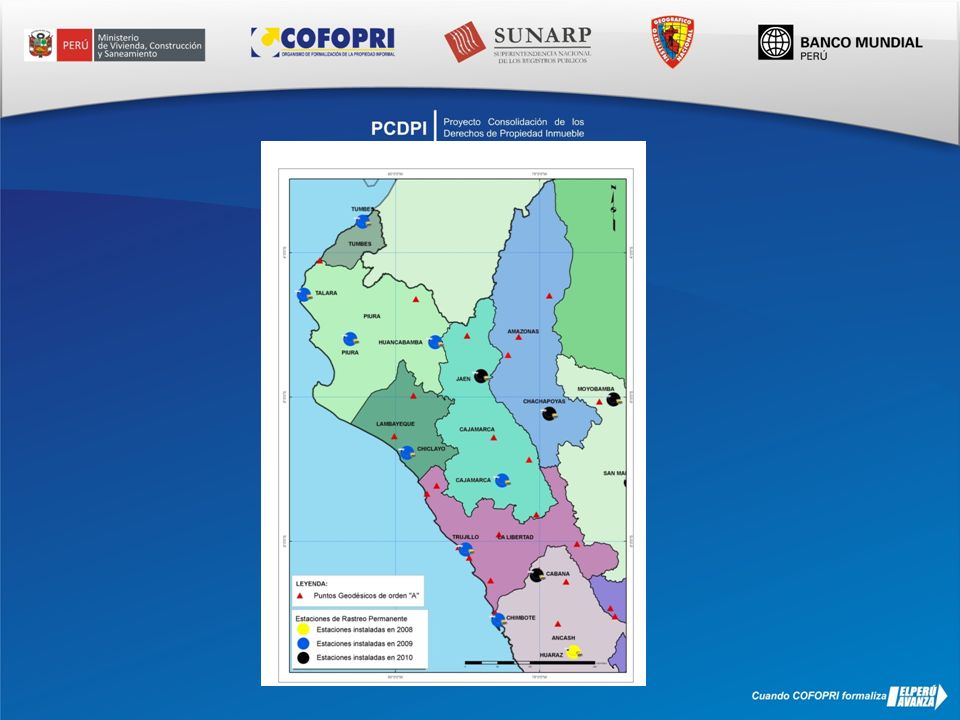

9 FACILITAR LA DELIMITACION DE LAS PROPIEDADES: se modernizará y densificará la red geodésica nacional con la implementación de 45 estaciones permanentes de monitoreo continuo y 4955 estaciones GPS META 01: DENSIFICACION DE 4955 PUNTOS GEODESICOS META 02: INSTALACION DE 45 ESTACIONES RECEPTORAS PERMANENTES CONVENIO INTERINSTITUCIONAL IGN-COFOPRI-SUNARP

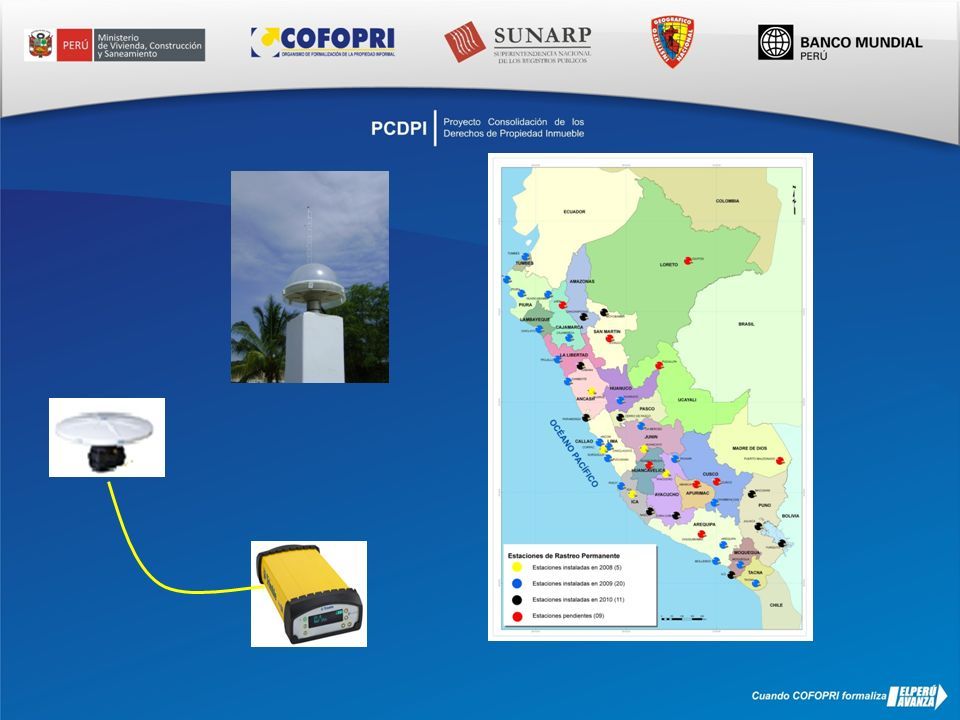

10

11

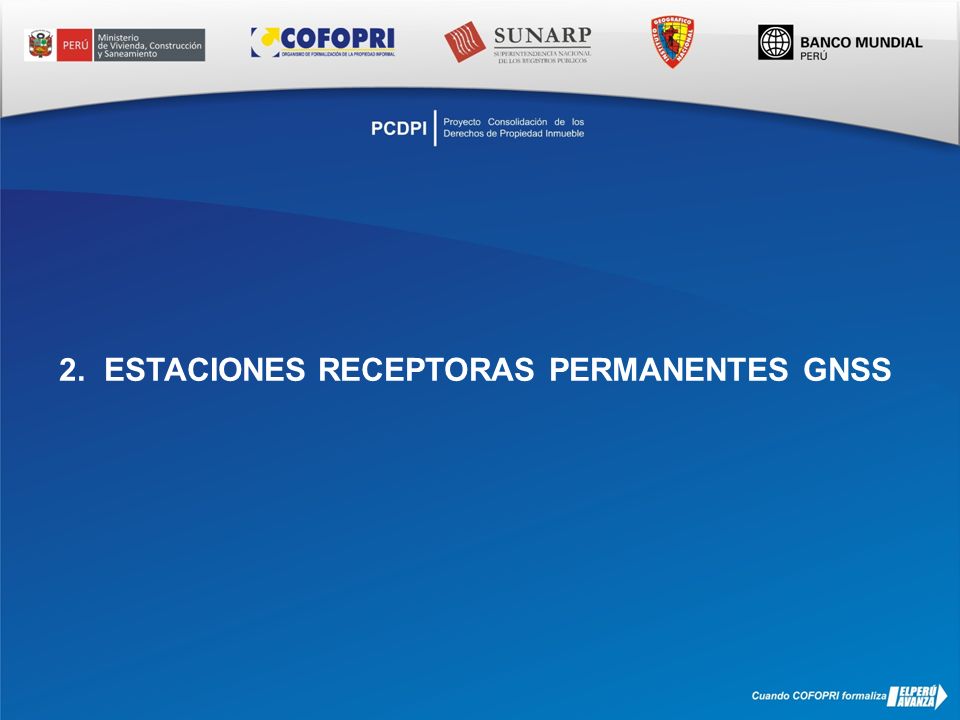

12 2. ESTACIONES RECEPTORAS PERMANENTES GNSS

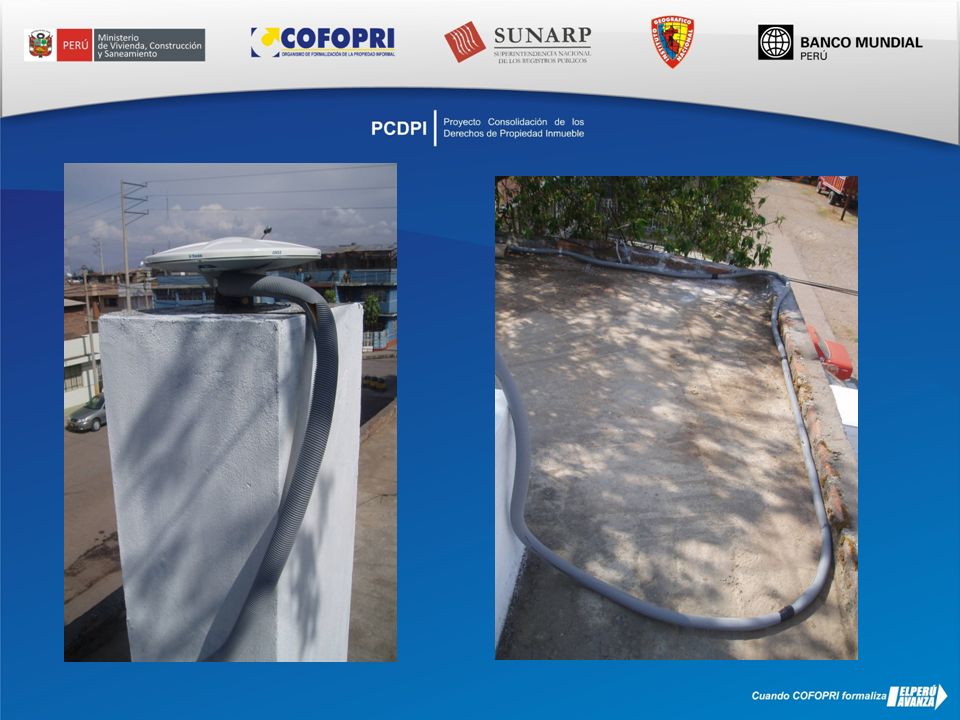

13

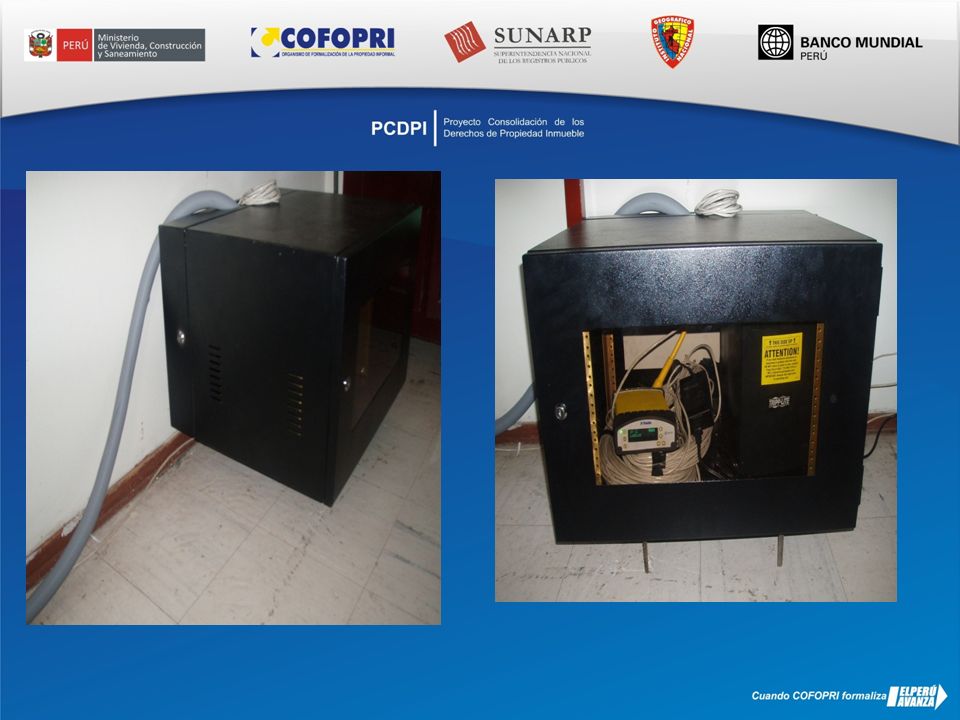

14

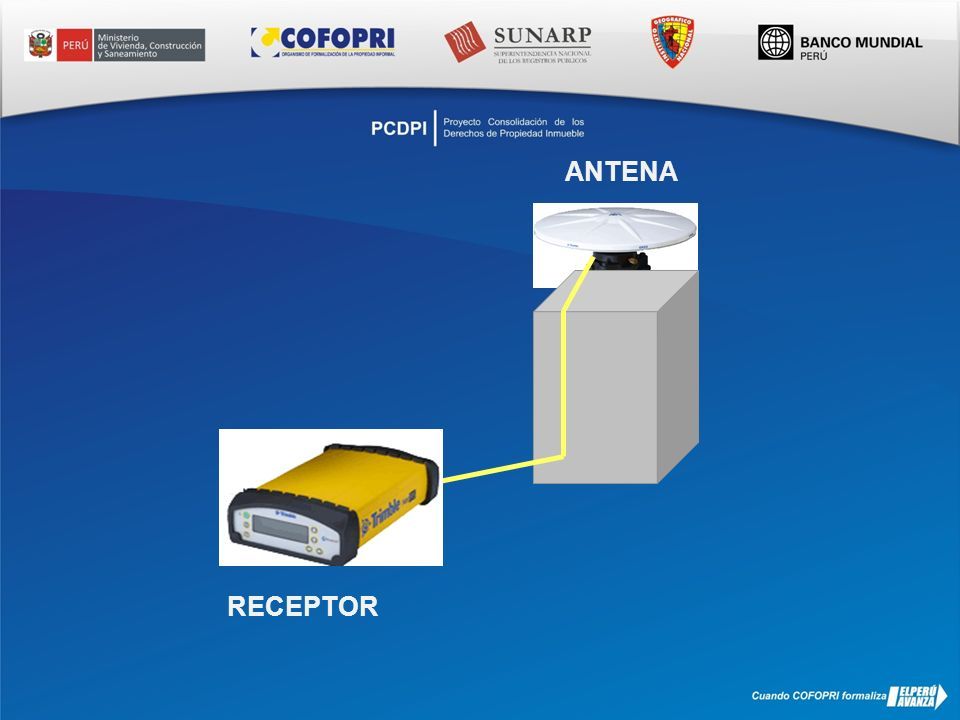

15 RECEPTOR ANTENA

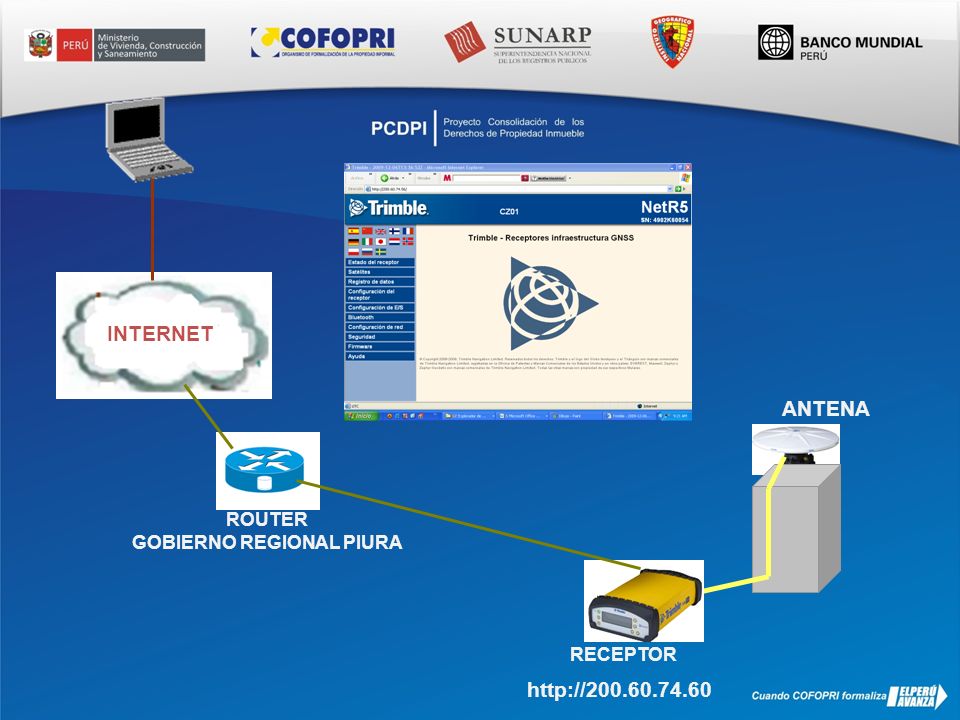

16 INTERNET RECEPTOR ANTENA http://200.60.74.60 ROUTER GOBIERNO REGIONAL PIURA

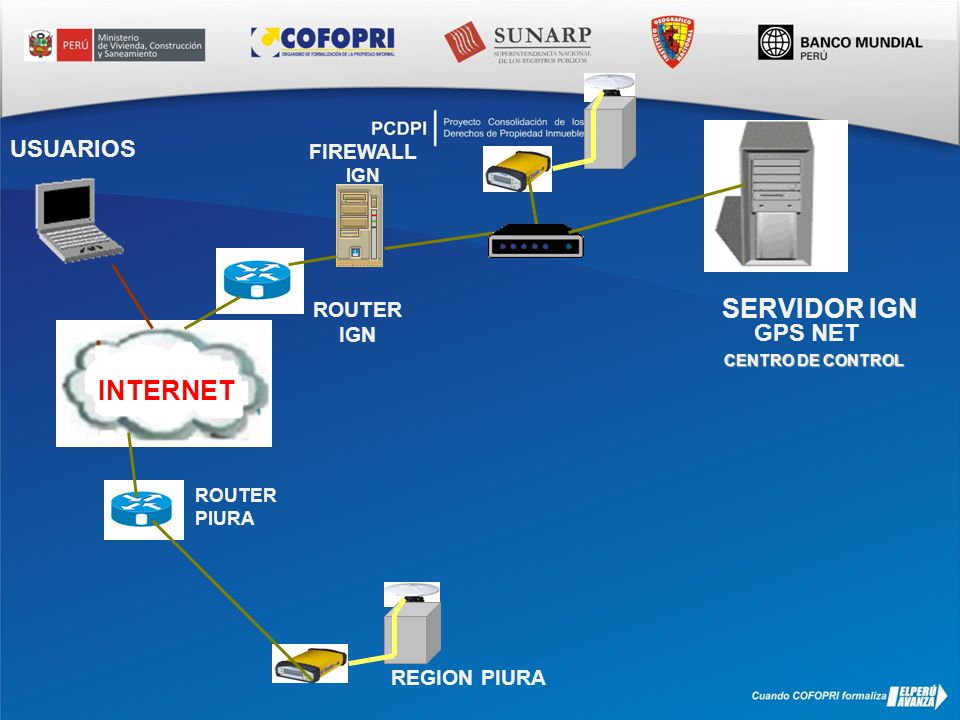

17 INTERNET USUARIOS REGION PIURA SERVIDOR IGN GPS NET FIREWALL IGN ROUTER IGN ROUTER PIURA CENTRO DE CONTROL

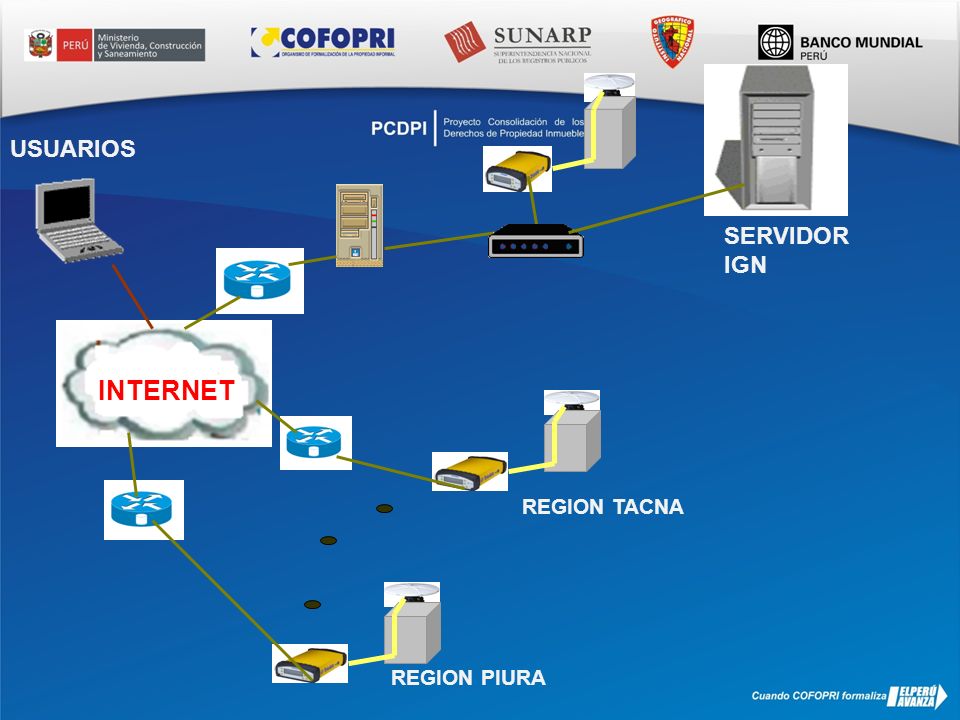

18 INTERNET USUARIOS REGION PIURA REGION TACNA SERVIDOR IGN

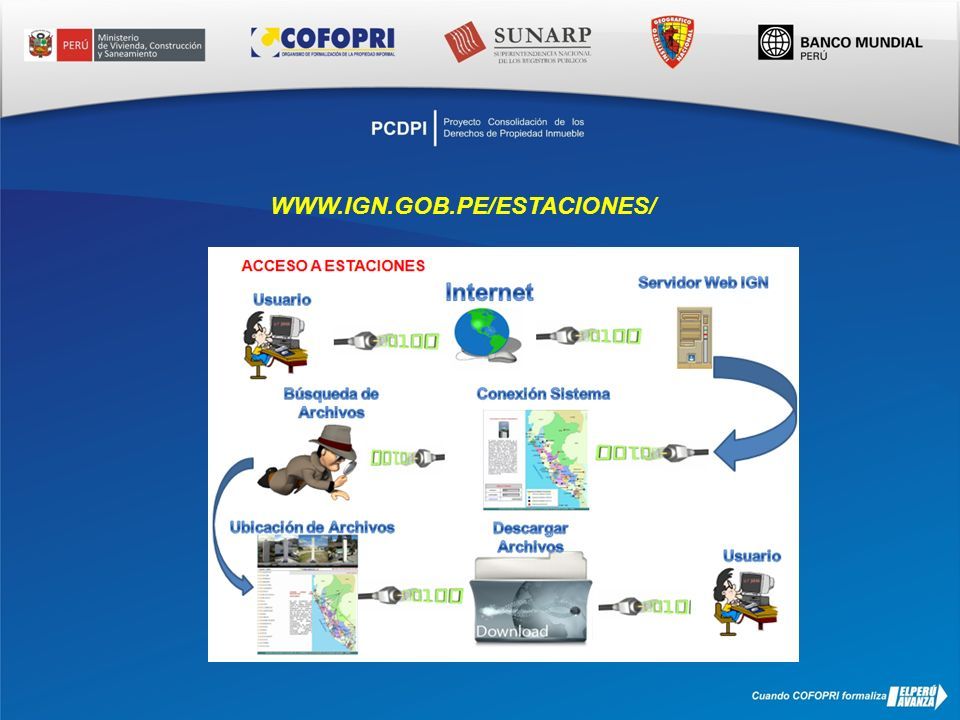

19 WWW.IGN.GOB.PE/ESTACIONES/

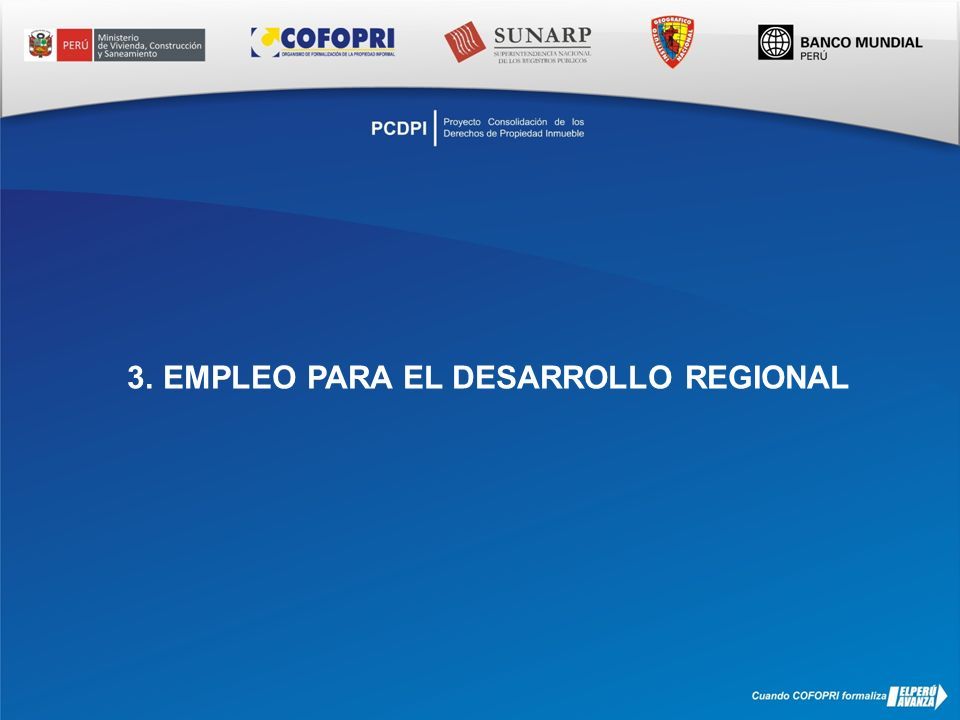

20 3.EMPLEO PARA EL DESARROLLO REGIONAL

21 Sector Infraestructura VIAS

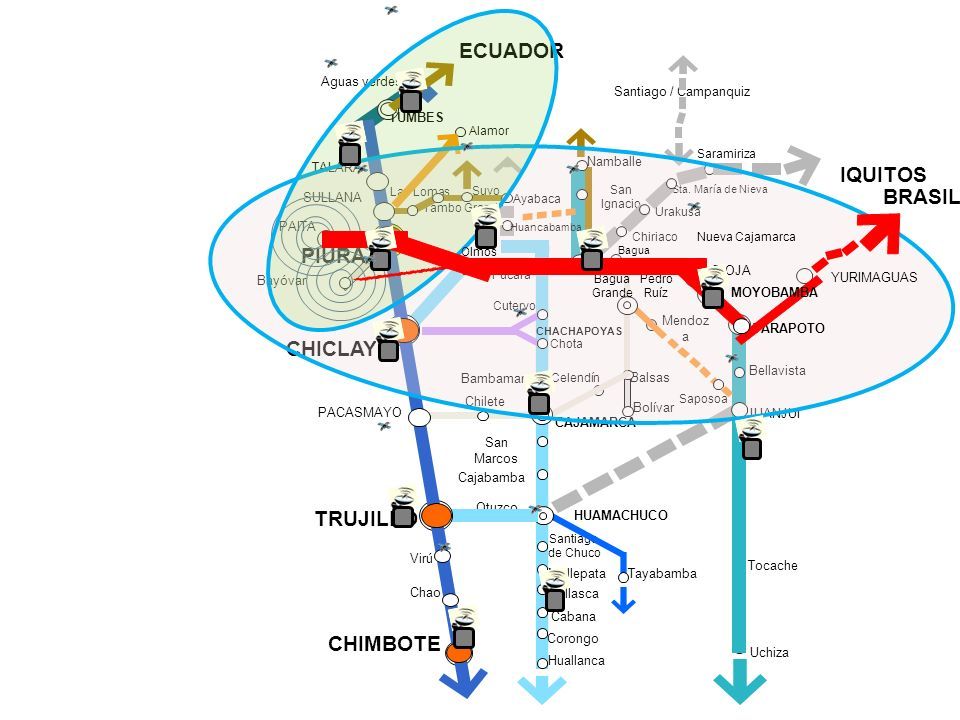

22 Santiago de Chuco Mollepata Cabana Corongo Huallanca Pallasca Tayabamba Uchiza Tocache HUAMACHUCO Otuzco Las Lomas Tambo Grande CAJAMARCA Bolívar Balsas Mendoz a Saposoa Bellavista JUANJUI San Ignacio Namballe Saramiriza Sta. María de Nieva Urakusa Chiriaco Santiago / Campanquiz Cajabamba San Marcos Chota Bambamarca Chilete Cutervo Pucará Celendín CHACHAPOYAS JAEN Ayabaca Suyo Huancabamba ECUADOR Alamor PAITA PIURA CHIMBOTE TRUJILLO CHICLAYO TUMBES Aguas verdes TALARA SULLANA PACASMAYO Virú Chao Bayóvar Olmos Bagua YURIMAGUAS TARAPOTO RIOJA Nueva Cajamarca Bagua Grande Pedro Ruíz IQUITOS MOYOBAMBA BRASIL

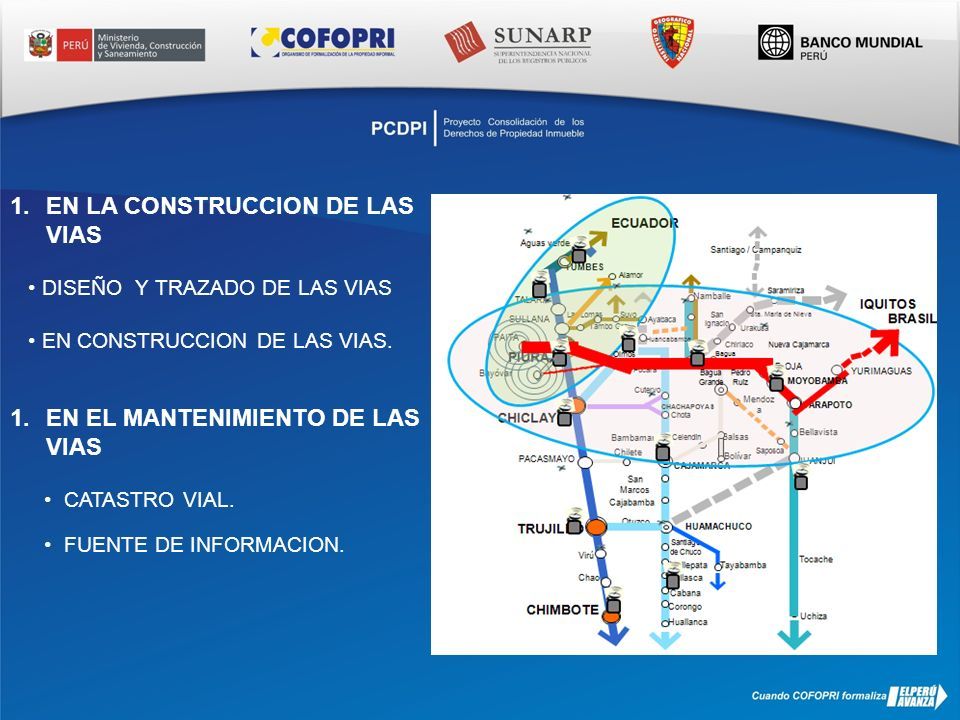

23 DISEÑO Y TRAZADO DE LAS VIAS 1.EN LA CONSTRUCCION DE LAS VIAS EN CONSTRUCCION DE LAS VIAS. 1.EN EL MANTENIMIENTO DE LAS VIAS CATASTRO VIAL. FUENTE DE INFORMACION.

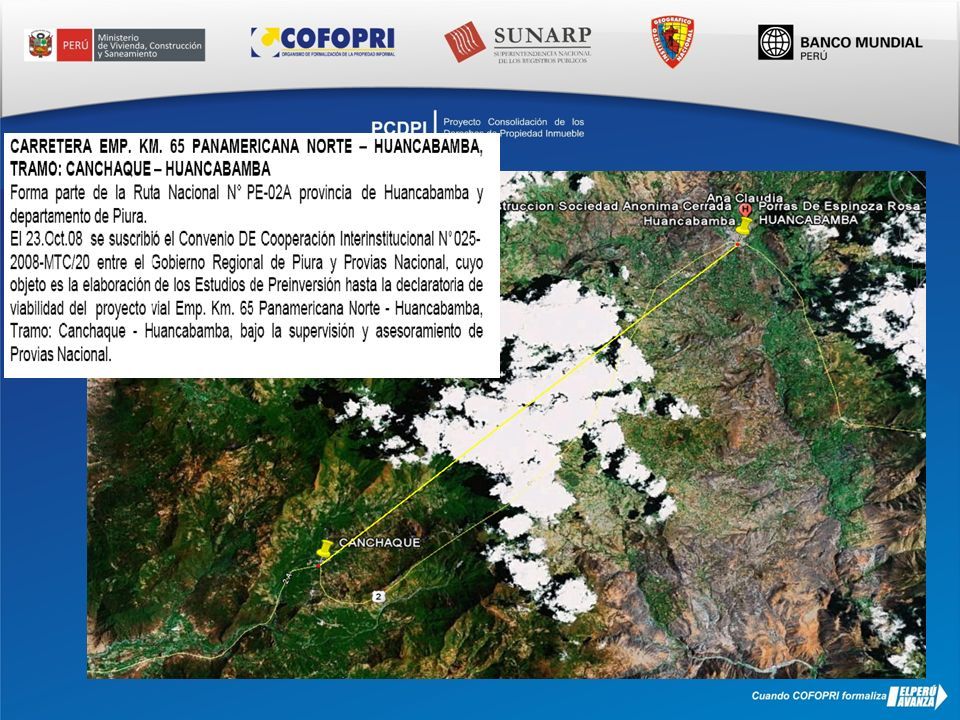

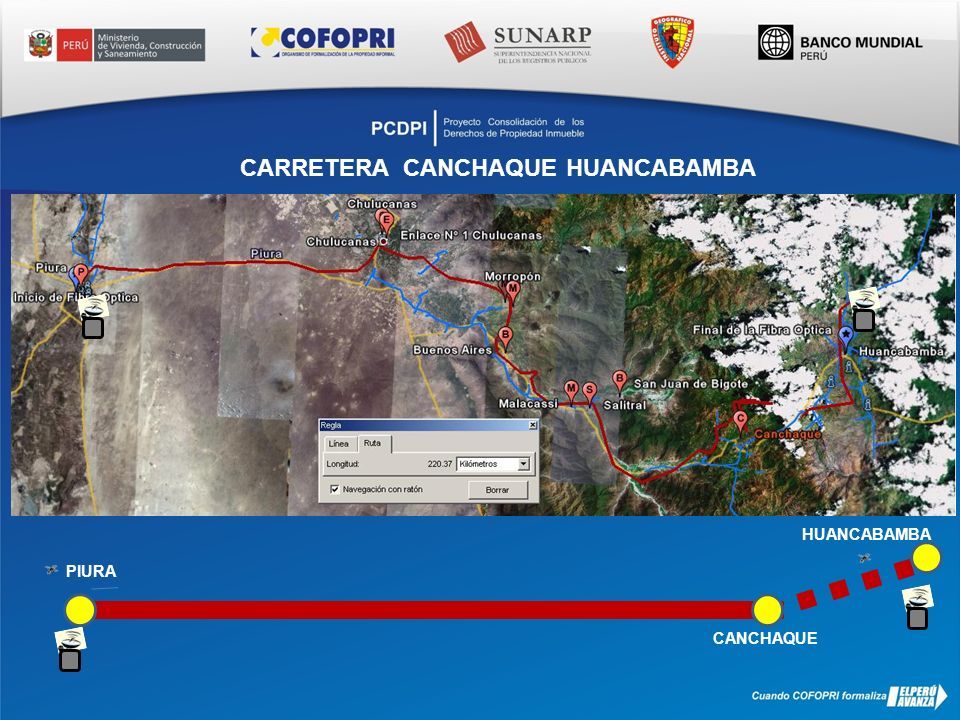

24 PIURA CANCHAQUE HUANCABAMBA CARRETERA CANCHAQUE HUANCABAMBA

25

26 110 KM24 KM 120 KM

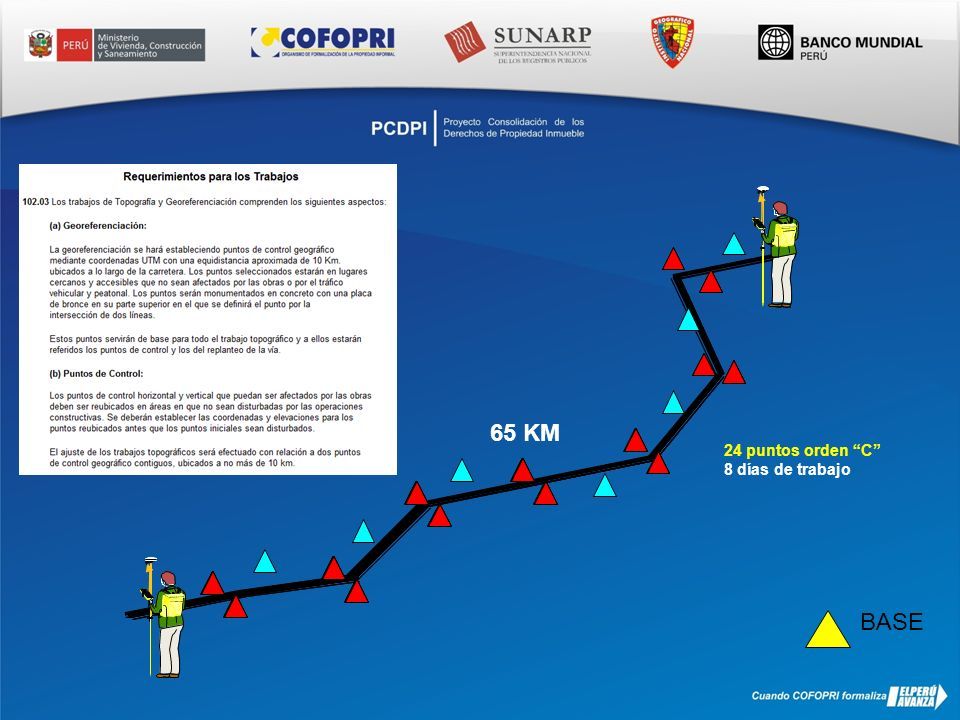

27 65 KM 24 puntos orden “C” 8 días de trabajo BASE

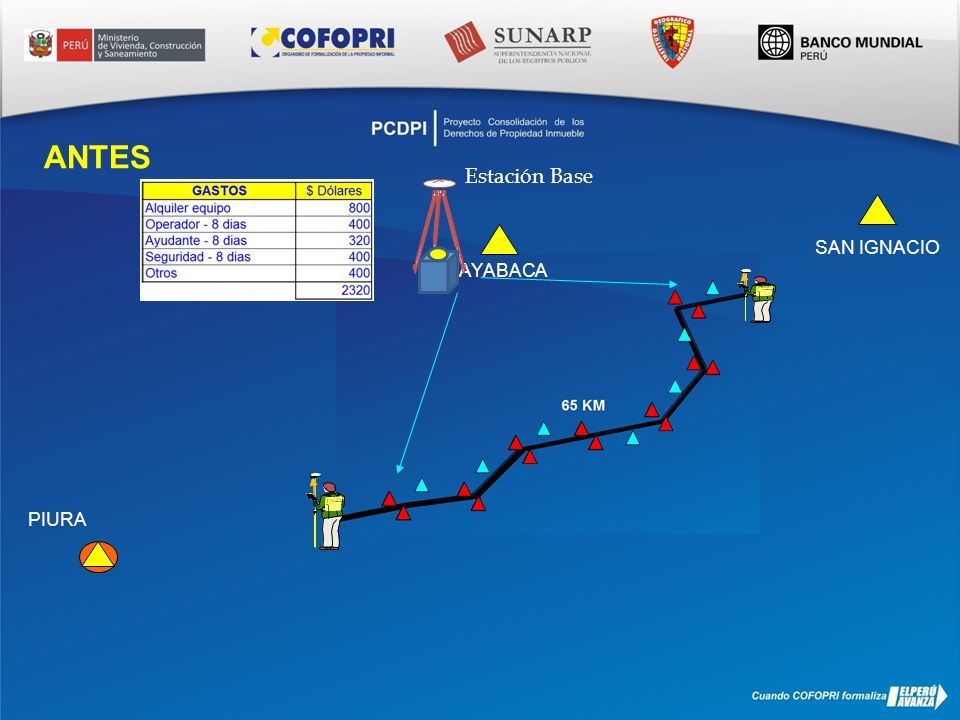

28 AYABACA SAN IGNACIO PIURA Estación Base ANTES

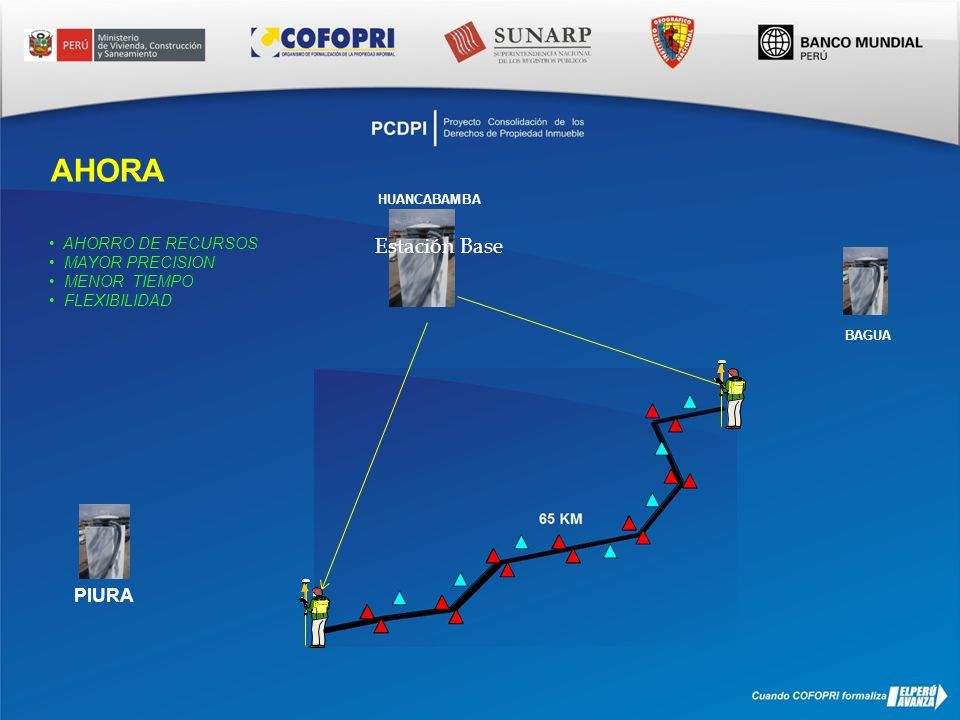

29 Estación Base PIURA HUANCABAMBA BAGUA AHORA AHORRO DE RECURSOS MAYOR PRECISION MENOR TIEMPO FLEXIBILIDAD

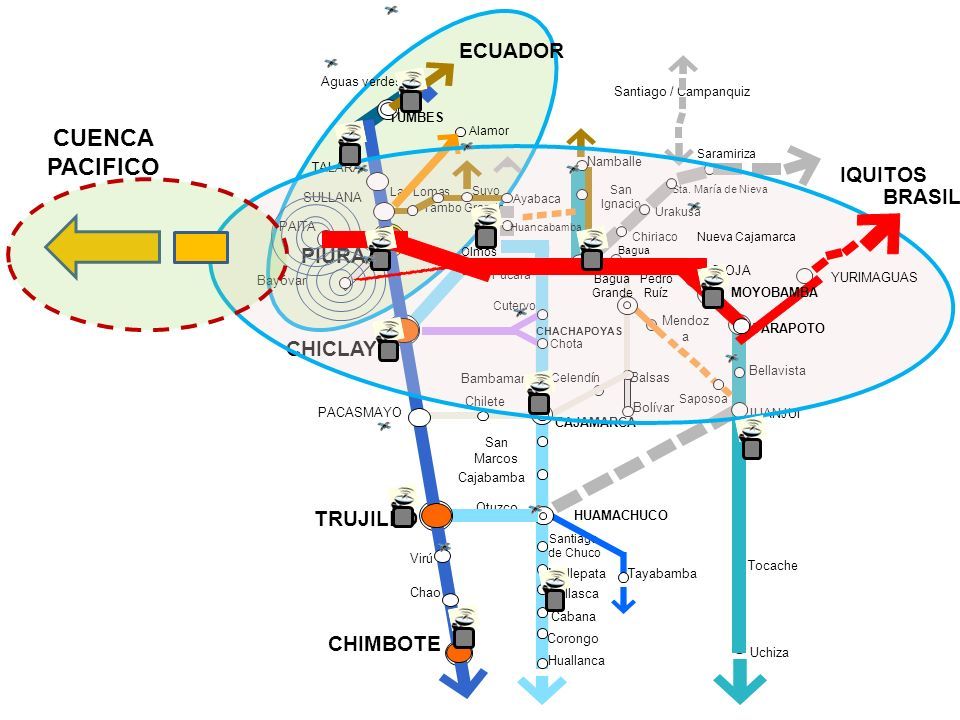

30 Santiago de Chuco Mollepata Cabana Corongo Huallanca Pallasca Tayabamba Uchiza Tocache HUAMACHUCO Otuzco Las Lomas Tambo Grande CAJAMARCA Bolívar Balsas Mendoz a Saposoa Bellavista JUANJUI San Ignacio Namballe Saramiriza Sta. María de Nieva Urakusa Chiriaco Santiago / Campanquiz Cajabamba San Marcos Chota Bambamarca Chilete Cutervo Pucará Celendín CHACHAPOYAS JAEN Ayabaca Suyo Huancabamba ECUADOR Alamor PAITA PIURA CHIMBOTE TRUJILLO CHICLAYO TUMBES Aguas verdes TALARA SULLANA PACASMAYO Virú Chao Bayóvar Olmos Bagua YURIMAGUAS TARAPOTO RIOJA Nueva Cajamarca Bagua Grande Pedro Ruíz IQUITOS MOYOBAMBA BRASIL CUENCA PACIFICO

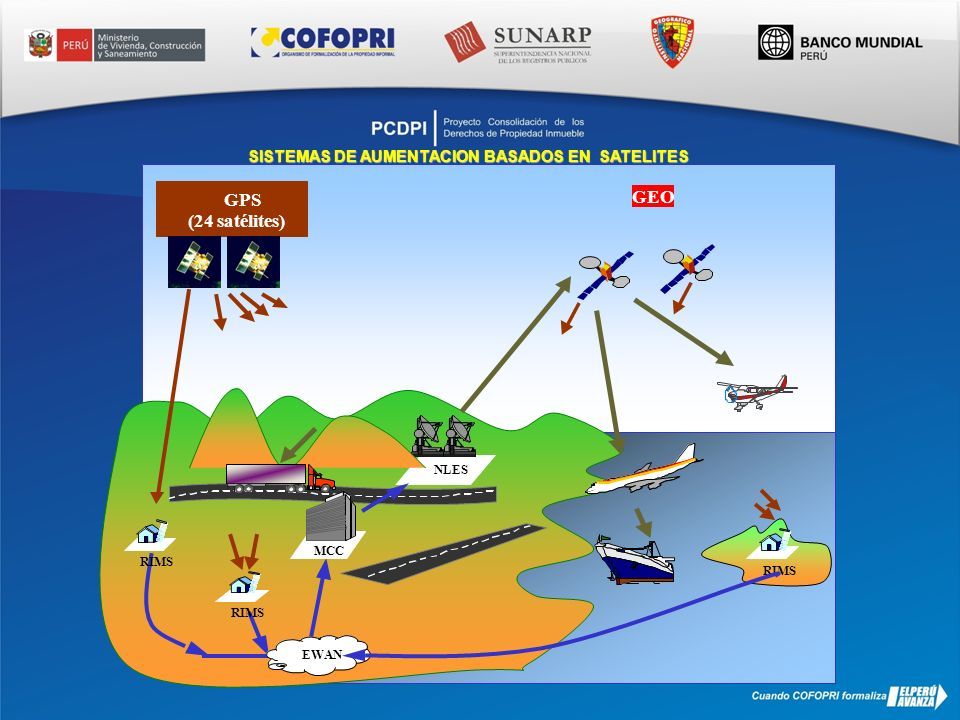

31 GPS (24 satélites) GEO RIMS NLES RIMS MCC EWAN RIMS SISTEMAS DE AUMENTACION BASADOS EN SATELITES

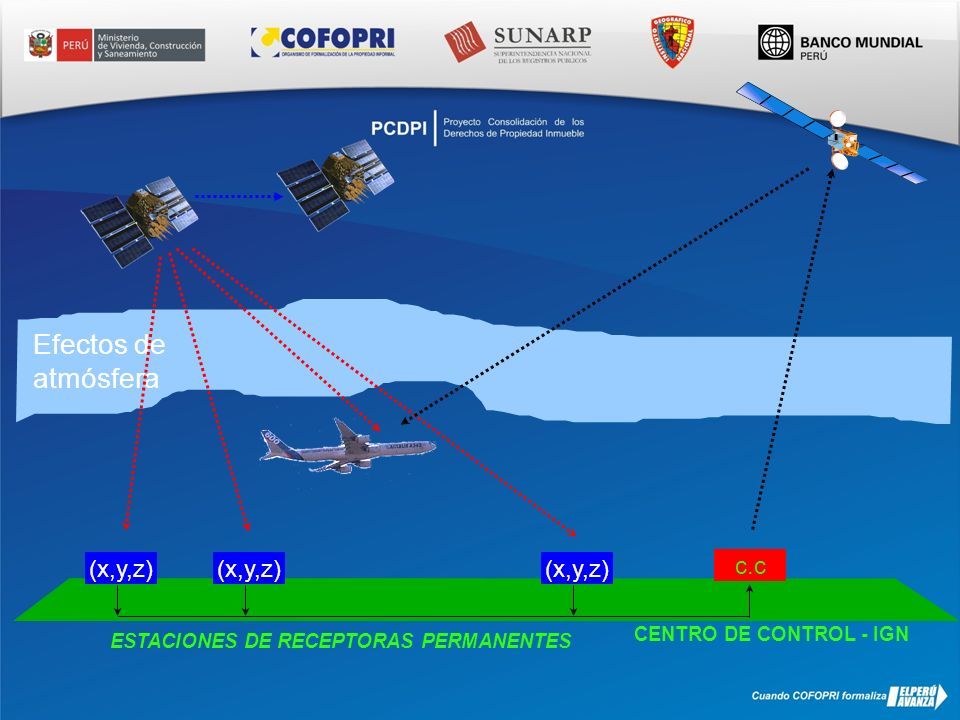

32 CENTRO DE CONTROL - IGN (x,y,z) Efectos de atmósfera (x,y,z) c.c ESTACIONES DE RECEPTORAS PERMANENTES

33 Sector Infraestructura REPRESAS, PUENTES

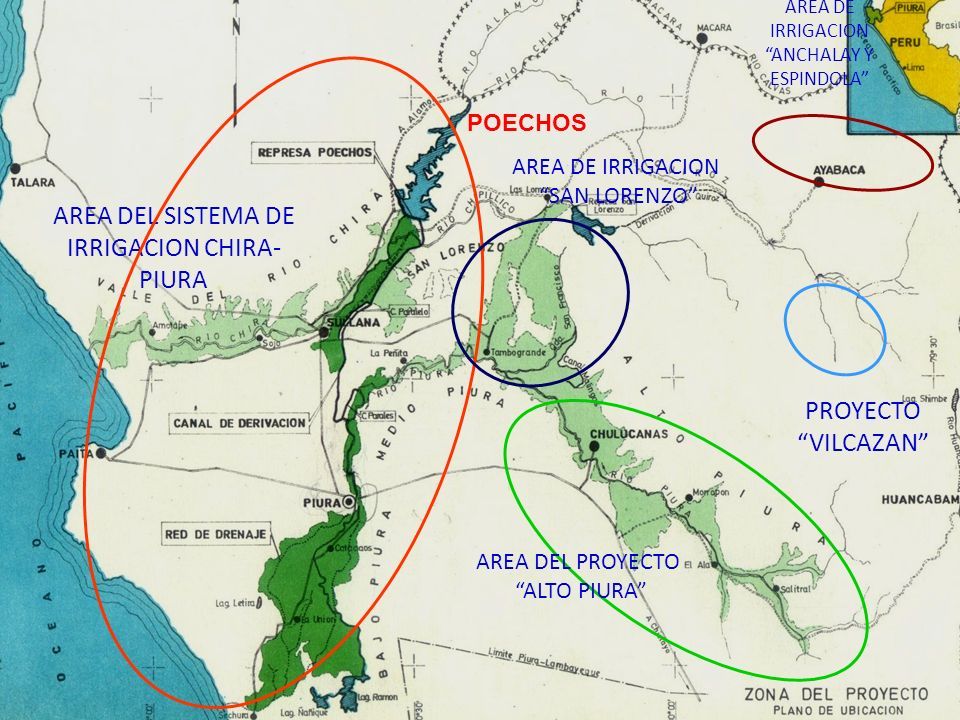

34 AREA DEL SISTEMA DE IRRIGACION CHIRA- PIURA AREA DE IRRIGACION “SAN LORENZO” AREA DEL PROYECTO “ALTO PIURA” PROYECTO “VILCAZAN” AREA DE IRRIGACION “ANCHALAY Y ESPINDOLA” POECHOS

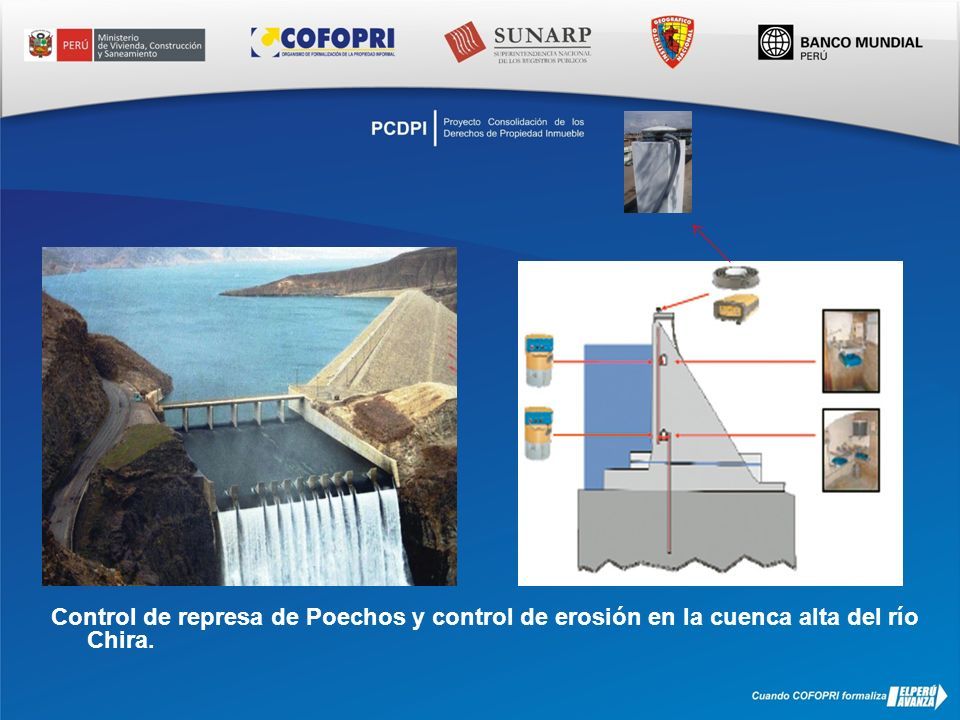

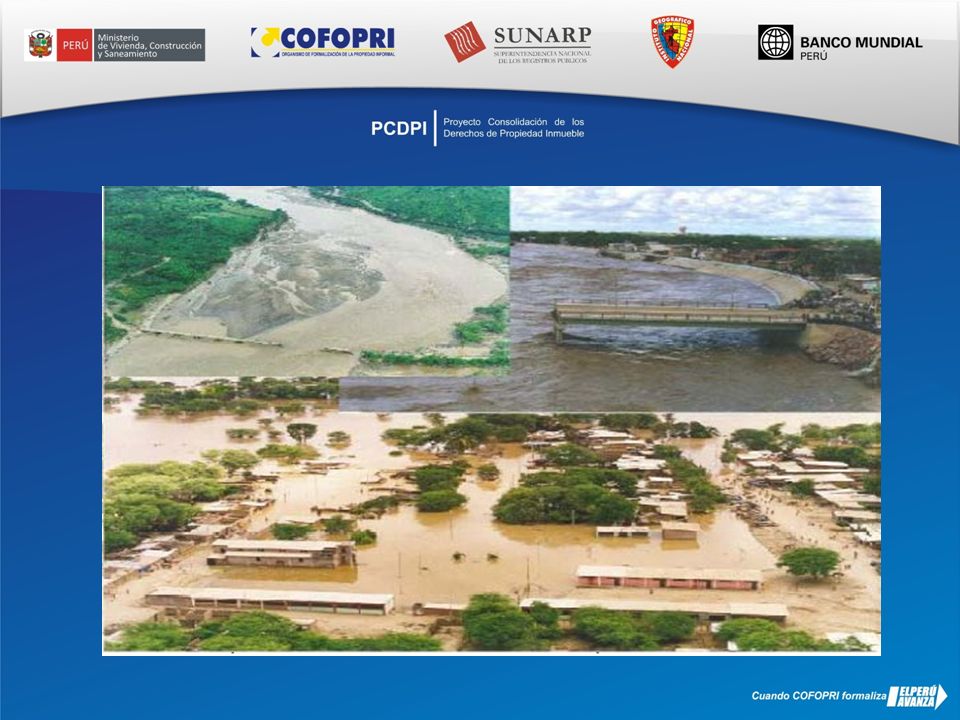

35 Control de represa de Poechos y control de erosión en la cuenca alta del río Chira.

36

37

38

39

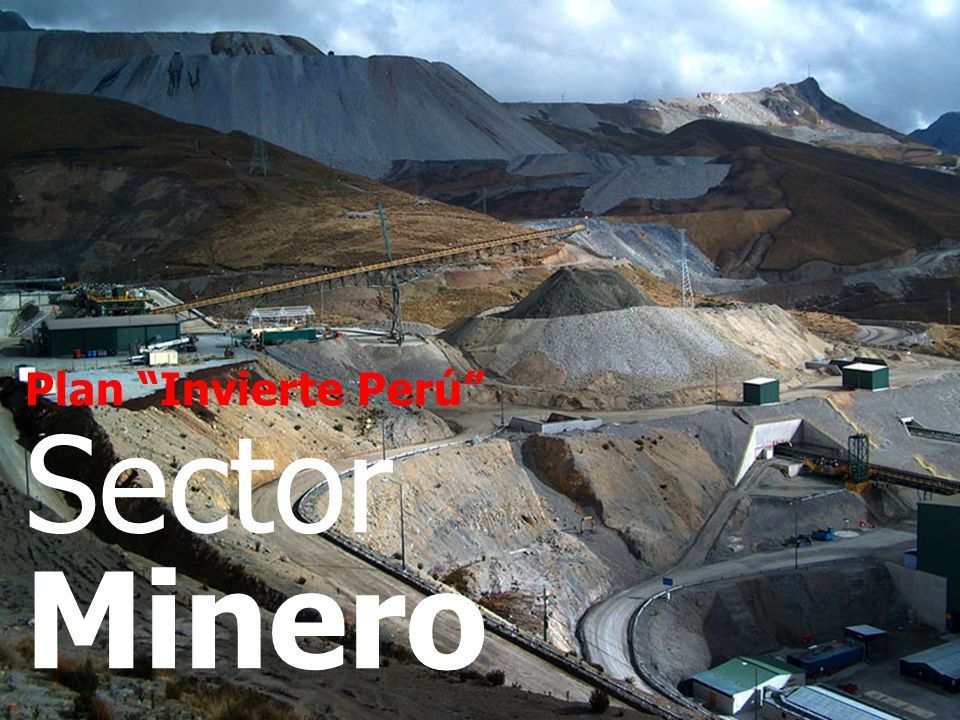

40 Plan “Invierte Perú” Sector Minero

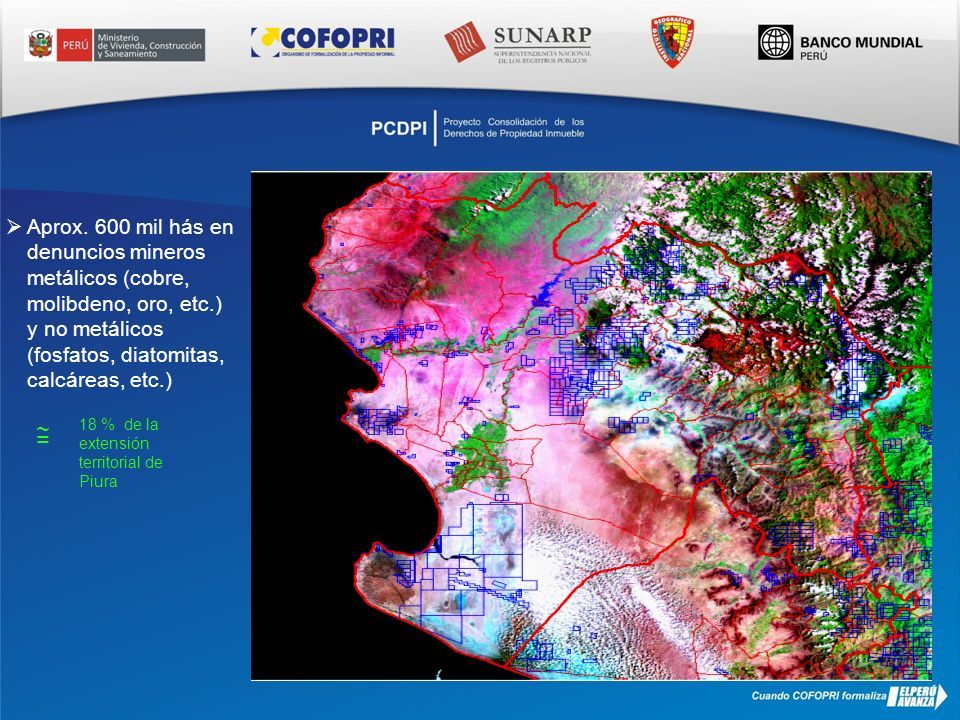

41  Aprox. 600 mil hás en denuncios mineros metálicos (cobre, molibdeno, oro, etc.) y no metálicos (fosfatos, diatomitas, calcáreas, etc.) ~ = 18 % de la extensión territorial de Piura

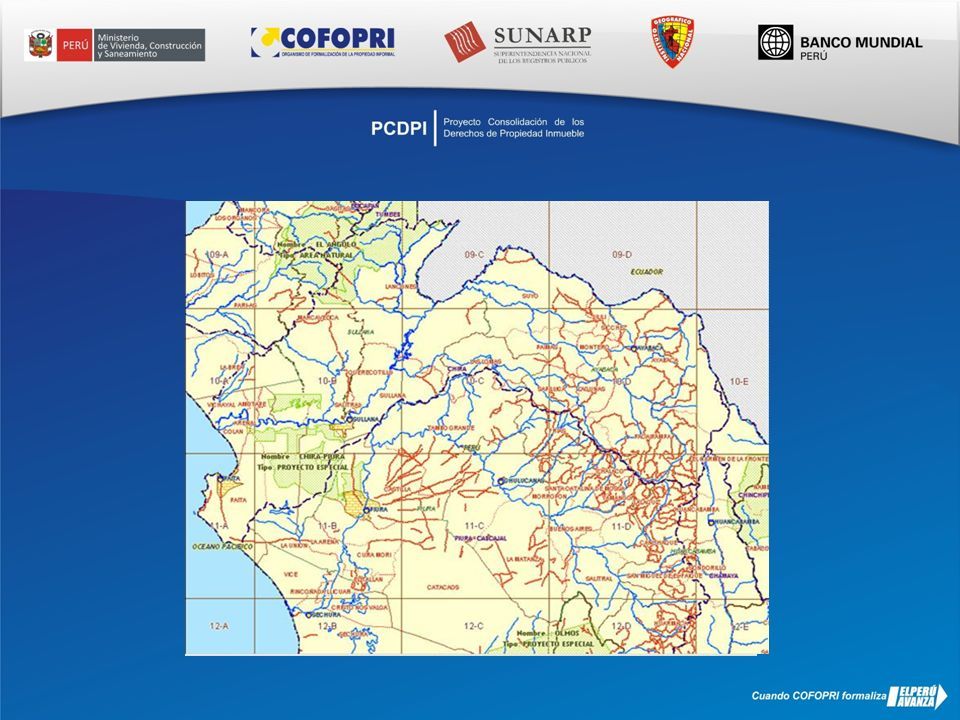

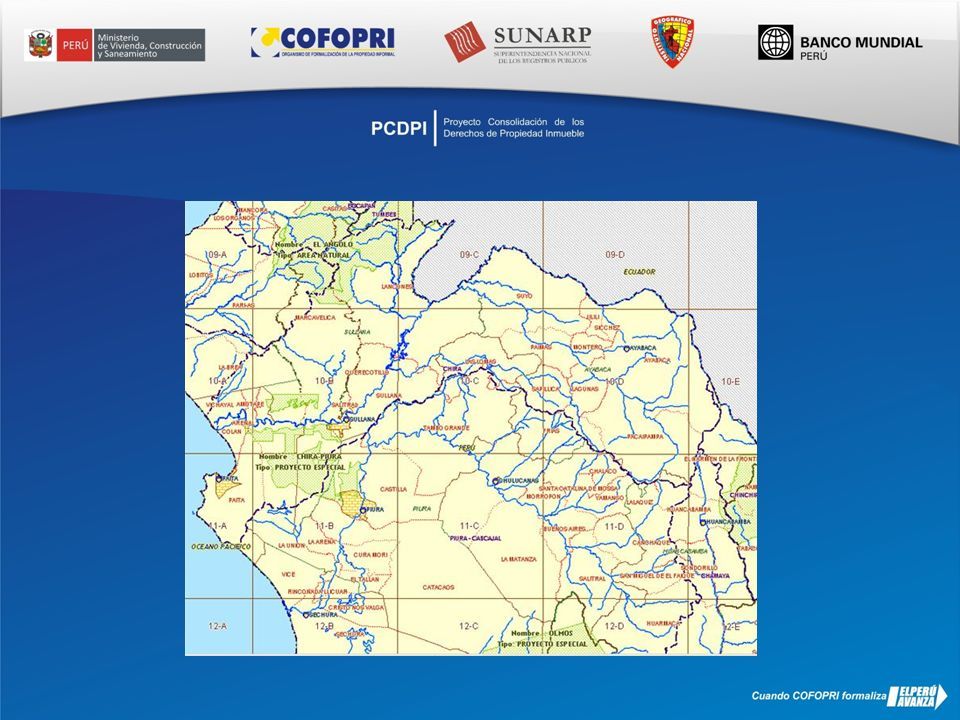

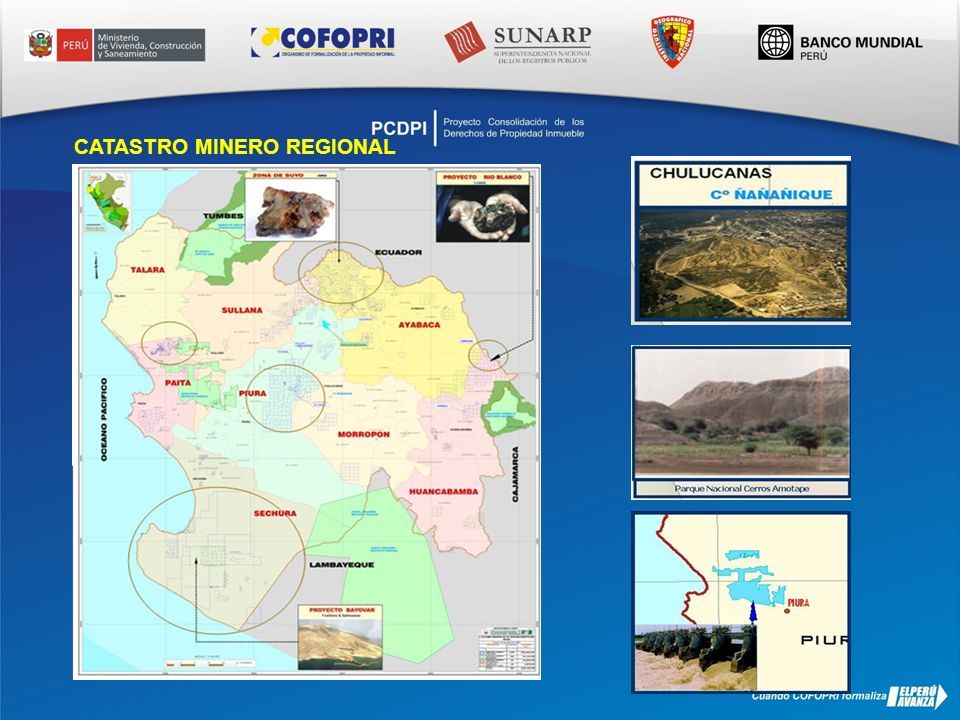

42 CATASTRO MINERO REGIONAL

43

44

45

46

47

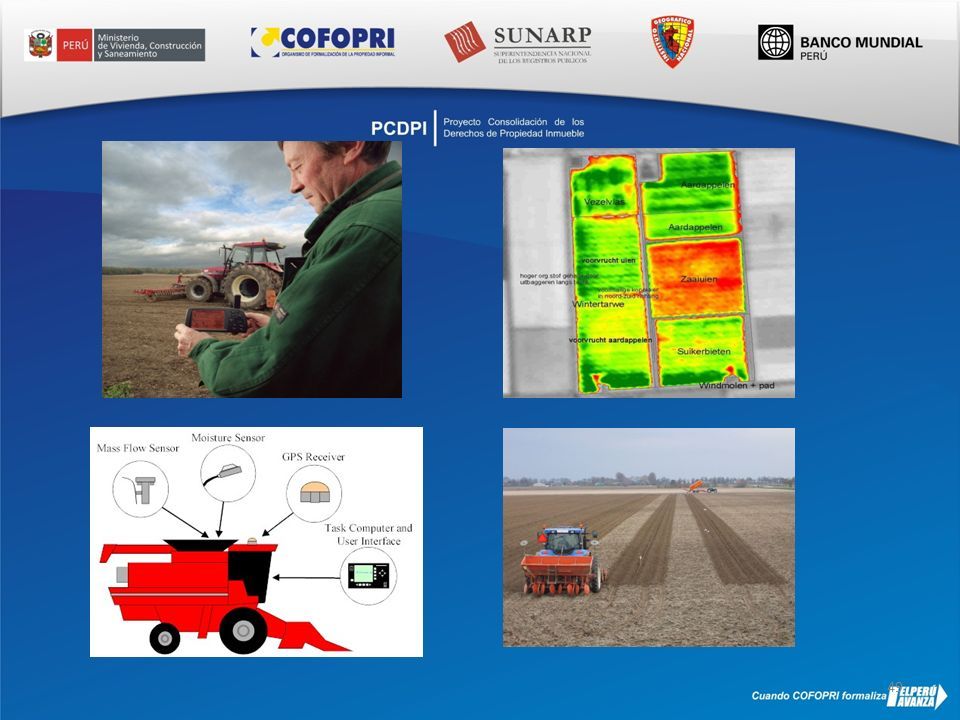

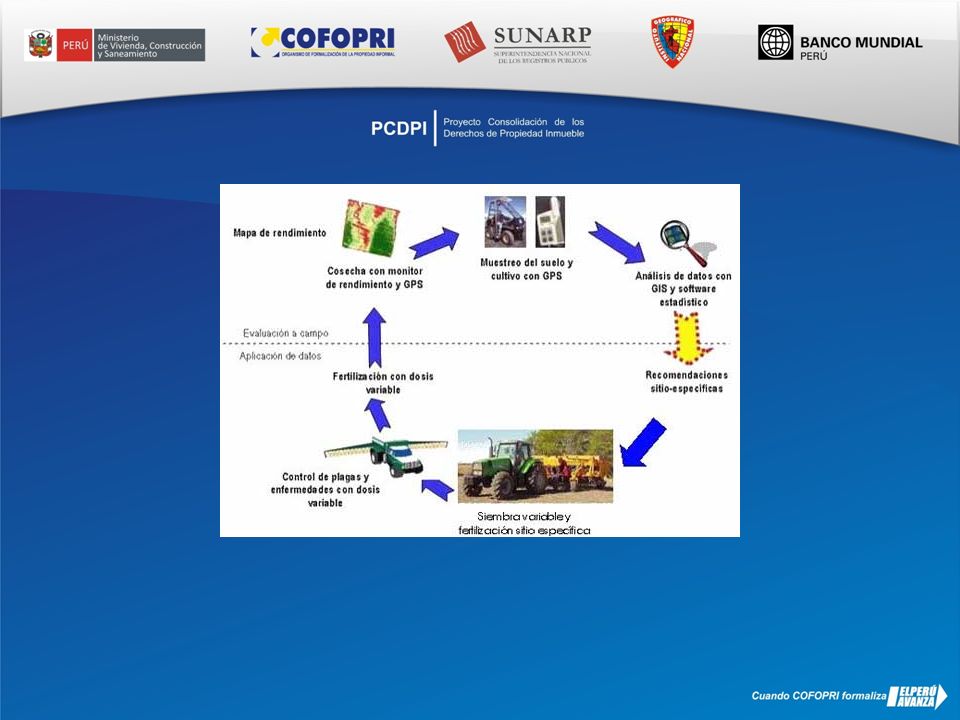

48 Sector AGRICULTURA

49 49

50

51 CONTROL GEOTECTONICO

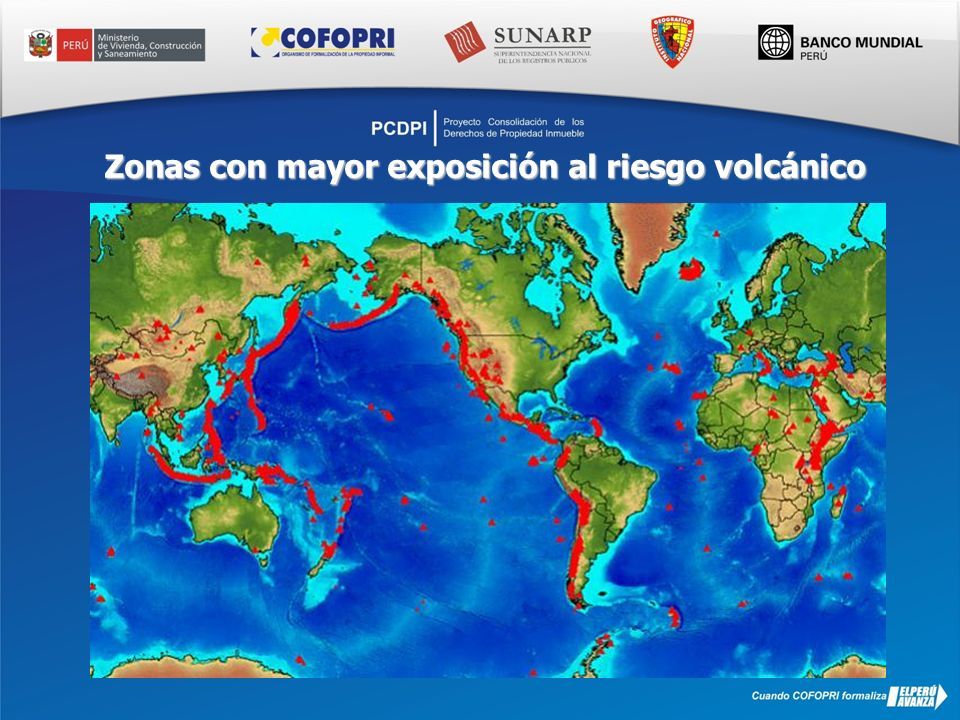

52 Zonas con mayor exposición al riesgo volcánico

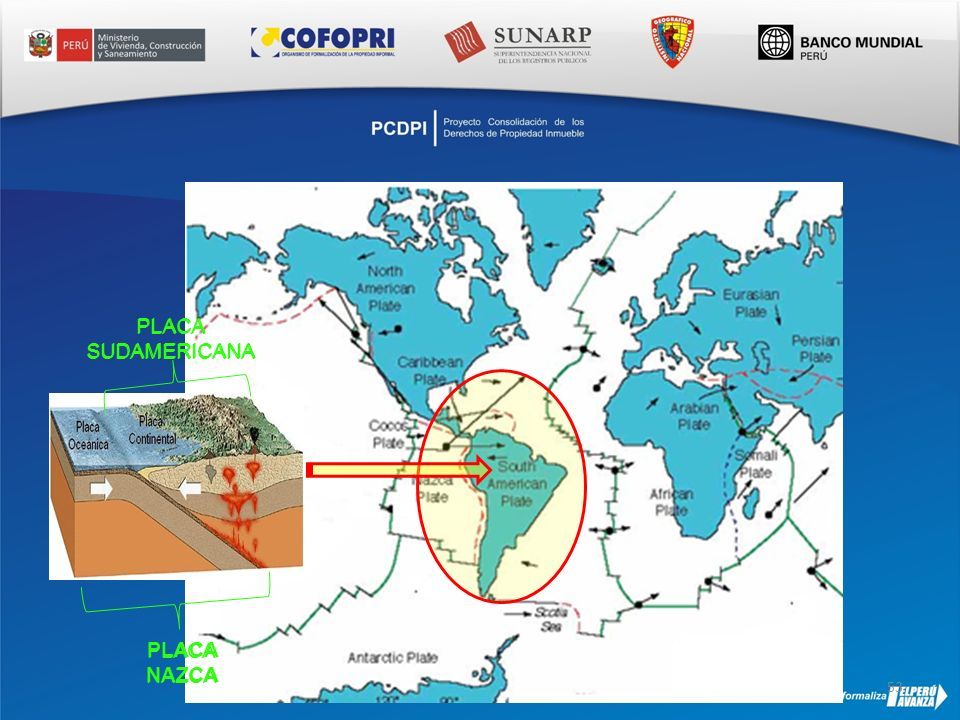

53 53 PLACA SUDAMERICANA PLACA NAZCA PLACA SUDAMERICANA PLACA NAZCA

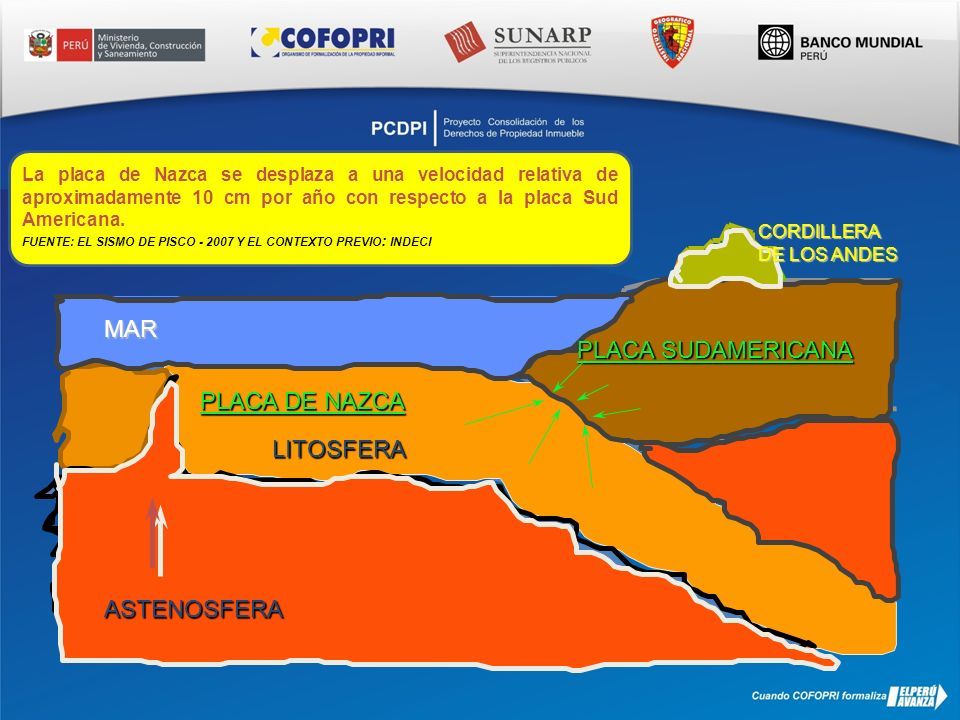

54 (LITOSFERA ASTENOSFERA PLACA DE NAZCA. ASTENOSFERA MAR PLACA SUDAMERICANA PLACA DE NAZCA LITOSFERA CORDILLERA DE LOS ANDES La placa de Nazca se desplaza a una velocidad relativa de aproximadamente 10 cm por año con respecto a la placa Sud Americana. FUENTE: EL SISMO DE PISCO - 2007 Y EL CONTEXTO PREVIO : INDECI

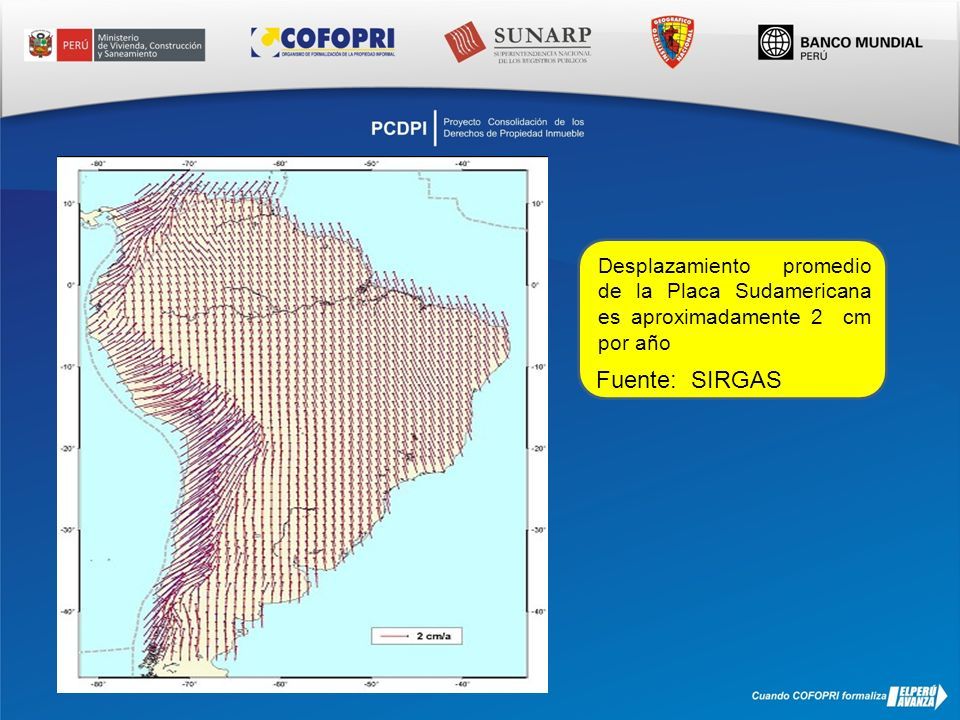

55 Desplazamiento promedio de la Placa Sudamericana es aproximadamente 2 cm por año Fuente: SIRGAS

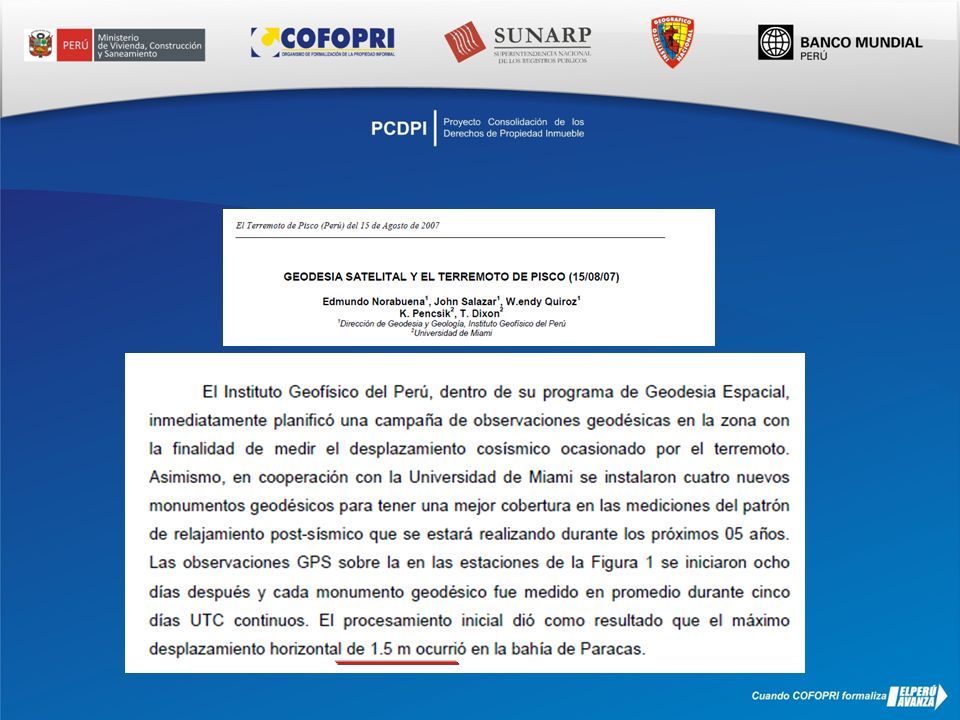

56

57

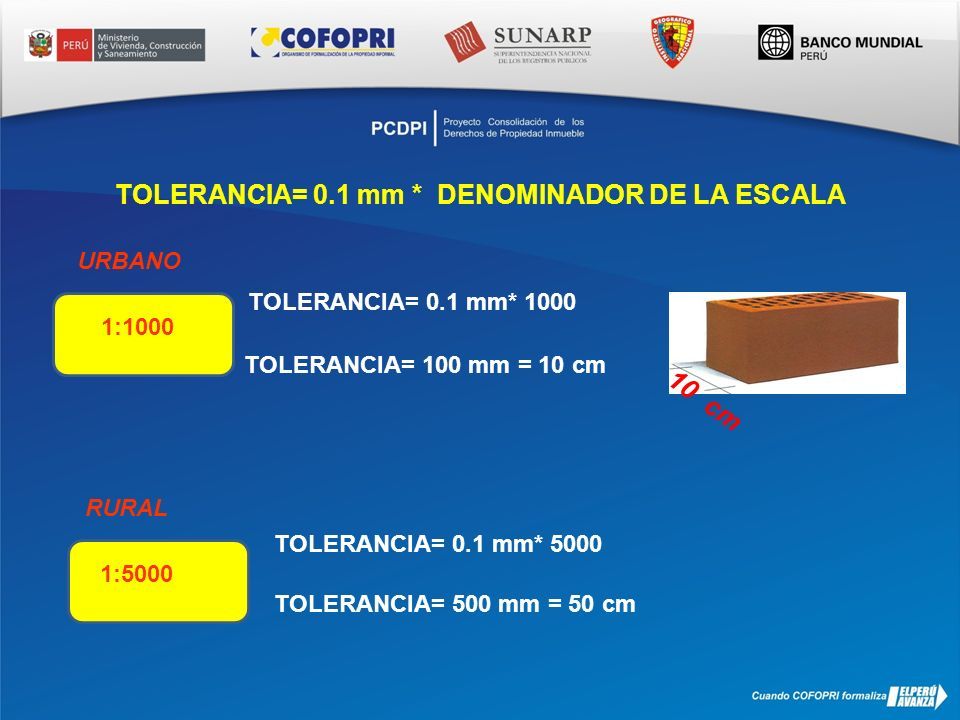

58 TOLERANCIA= 0.1 mm * DENOMINADOR DE LA ESCALA 10 cm TOLERANCIA= 0.1 mm* 5000 TOLERANCIA= 500 mm = 50 cm TOLERANCIA= 0.1 mm* 1000 TOLERANCIA= 100 mm = 10 cm 1:1000 1:5000 URBANO RURAL

59 Sector DEFENSA

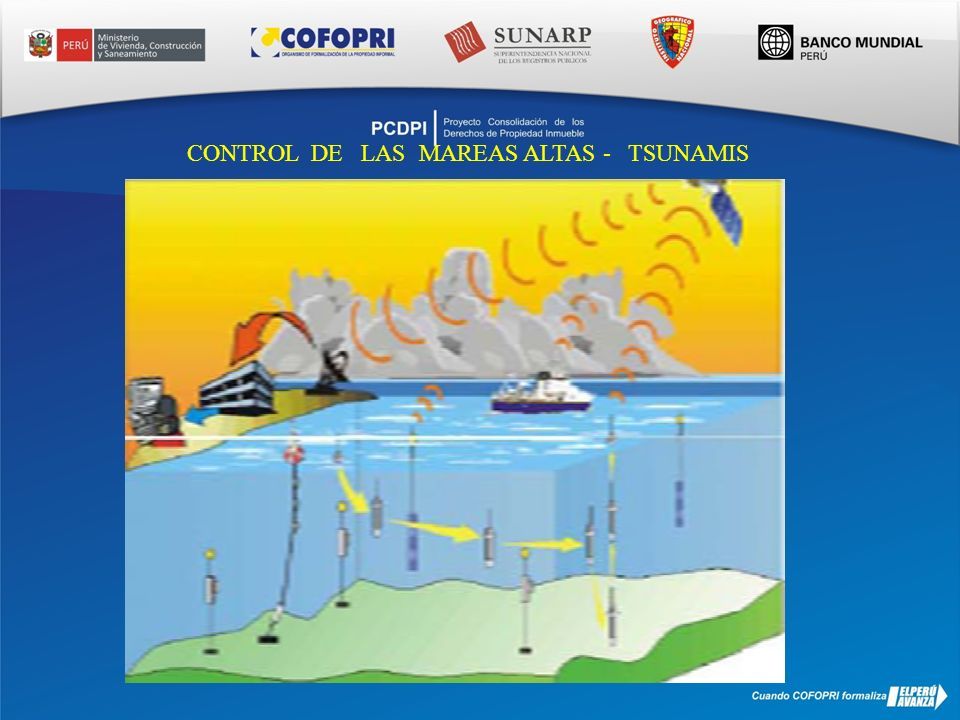

60 CONTROL DE LAS MAREAS ALTAS - TSUNAMIS

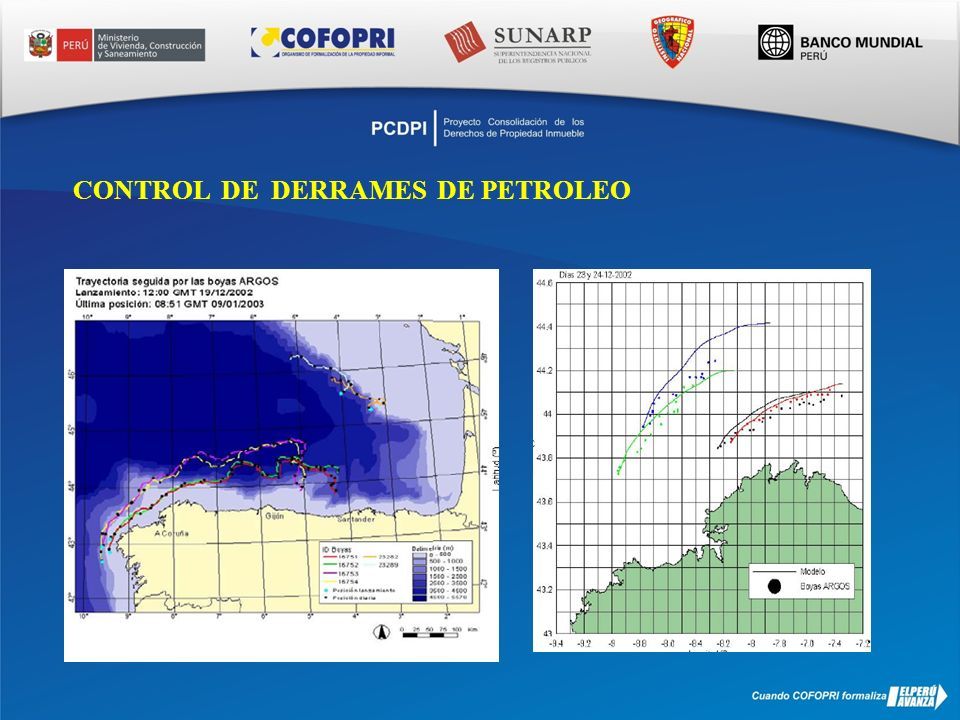

61 CONTROL DE DERRAMES DE PETROLEO

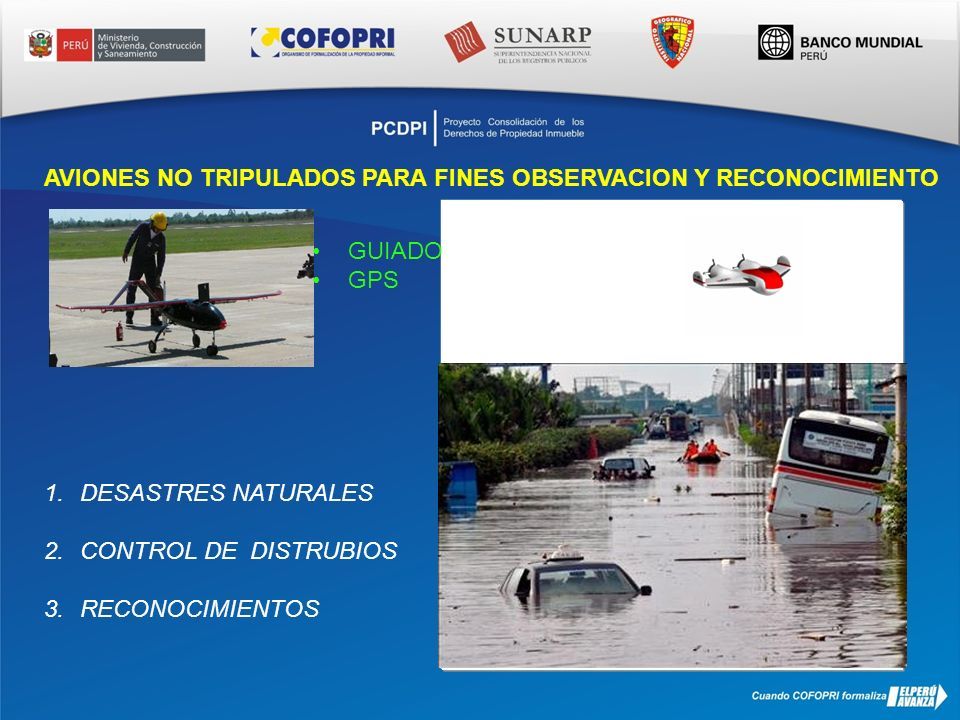

62 AVIONES NO TRIPULADOS PARA FINES OBSERVACION Y RECONOCIMIENTO 1.DESASTRES NATURALES 2.CONTROL DE DISTRUBIOS 3.RECONOCIMIENTOS GUIADO GPS

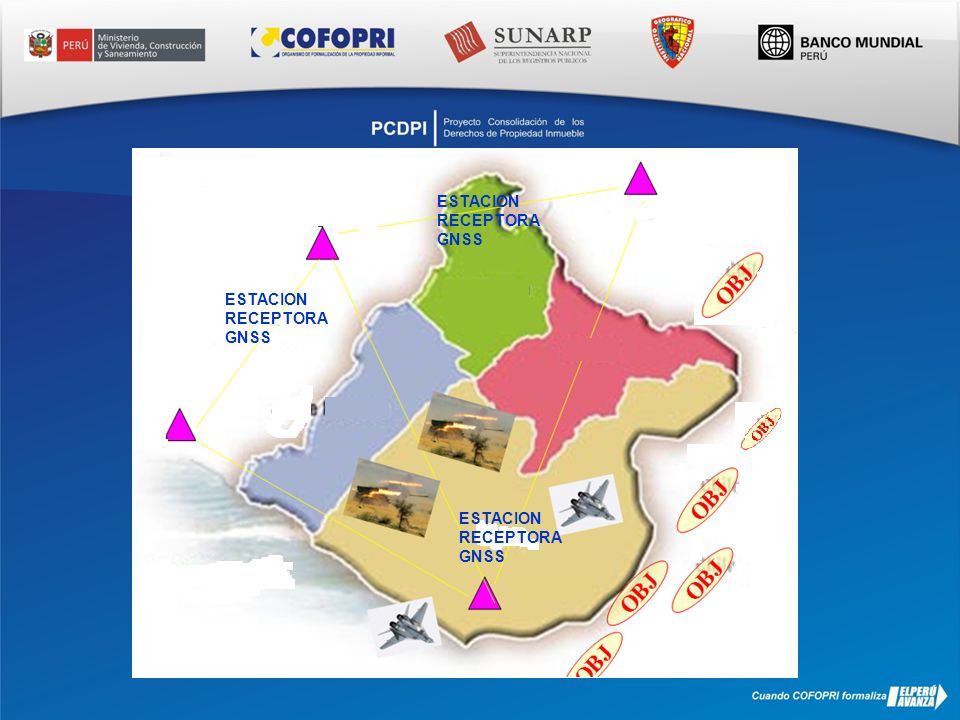

63 ESTACION RECEPTORA GNSS ESTACION RECEPTORA GNSS ESTACION RECEPTORA GNSS

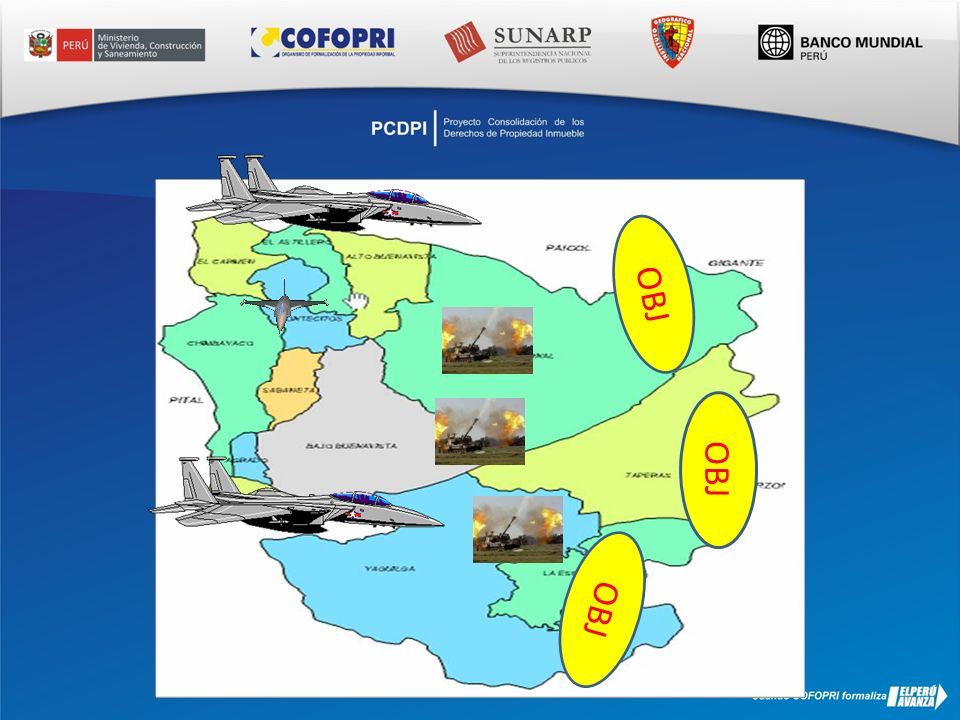

64 OBJ

65

66 CARTOGRAFIA Y MARCO GEODESICO REGIONAL

67 CARTOGRAFIA 1:100,000 1:25,000 1:5,000 1:1,000 PLAN DE OBSERVACION TERRESTRE REGIONAL

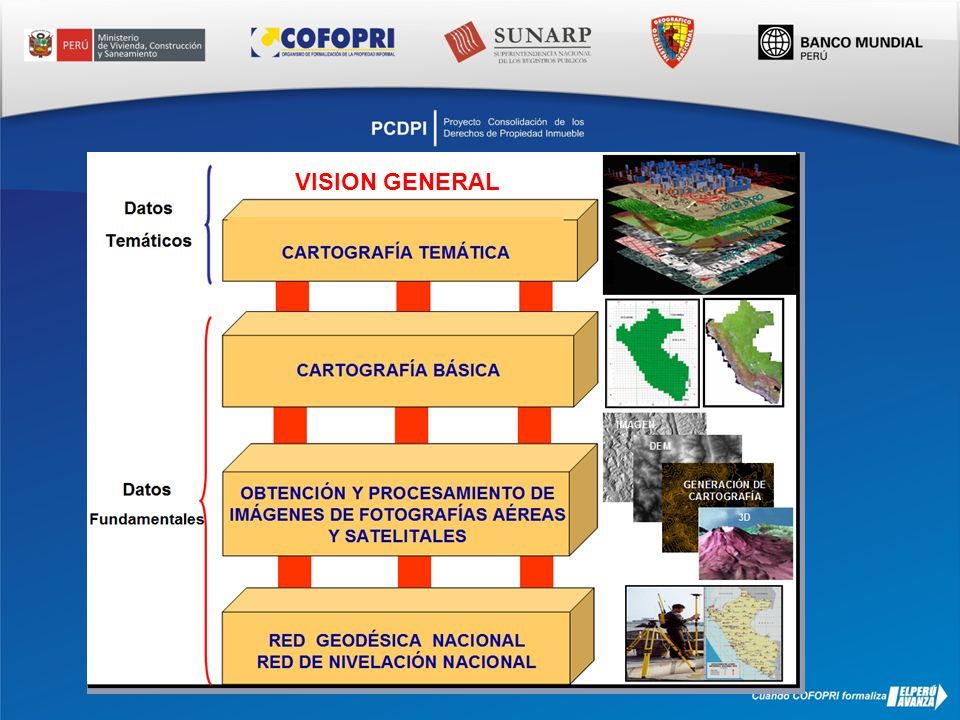

68 VISION GENERAL

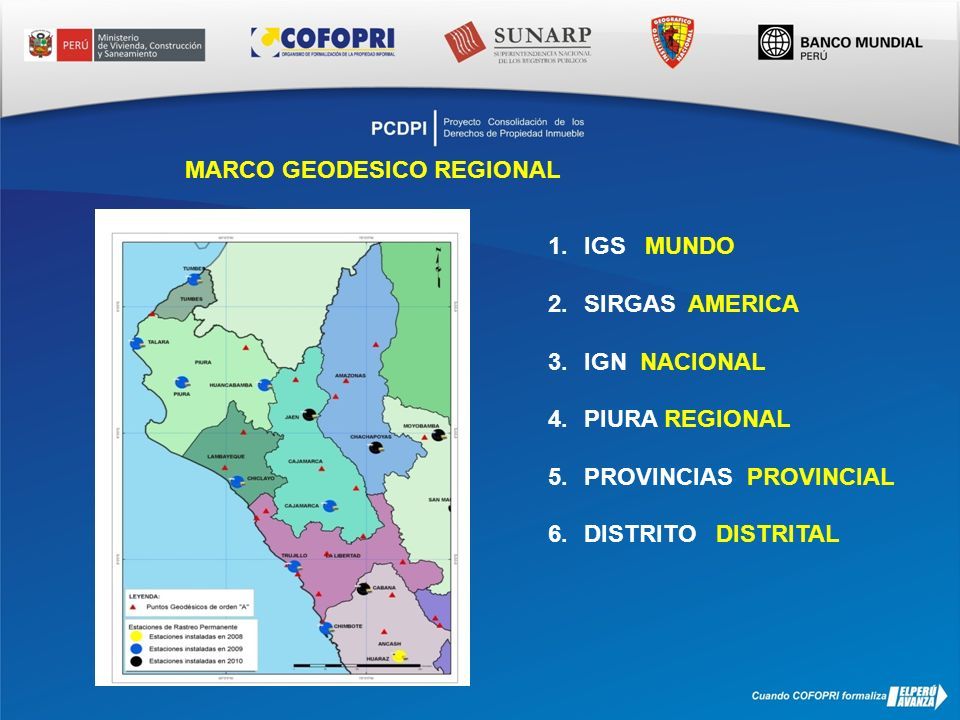

69 MARCO GEODESICO REGIONAL 1.IGS MUNDO 2.SIRGAS AMERICA 3.IGN NACIONAL 4.PIURA REGIONAL 5.PROVINCIAS PROVINCIAL 6.DISTRITO DISTRITAL

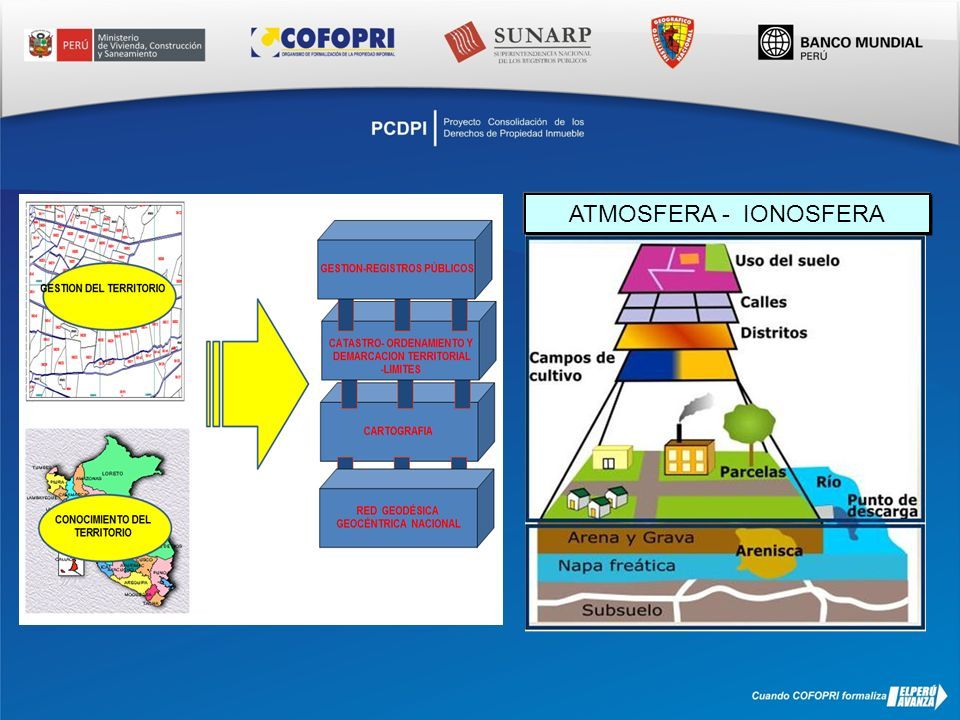

70 ATMOSFERA - IONOSFERA

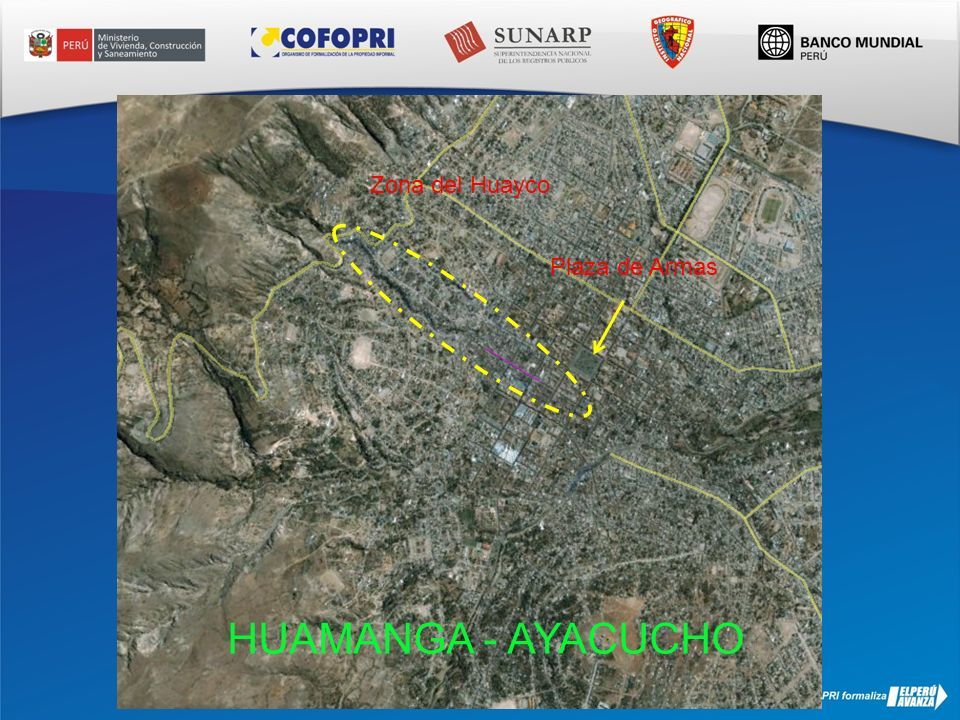

71 Zona del Huayco Plaza de Armas HUAMANGA - AYACUCHO

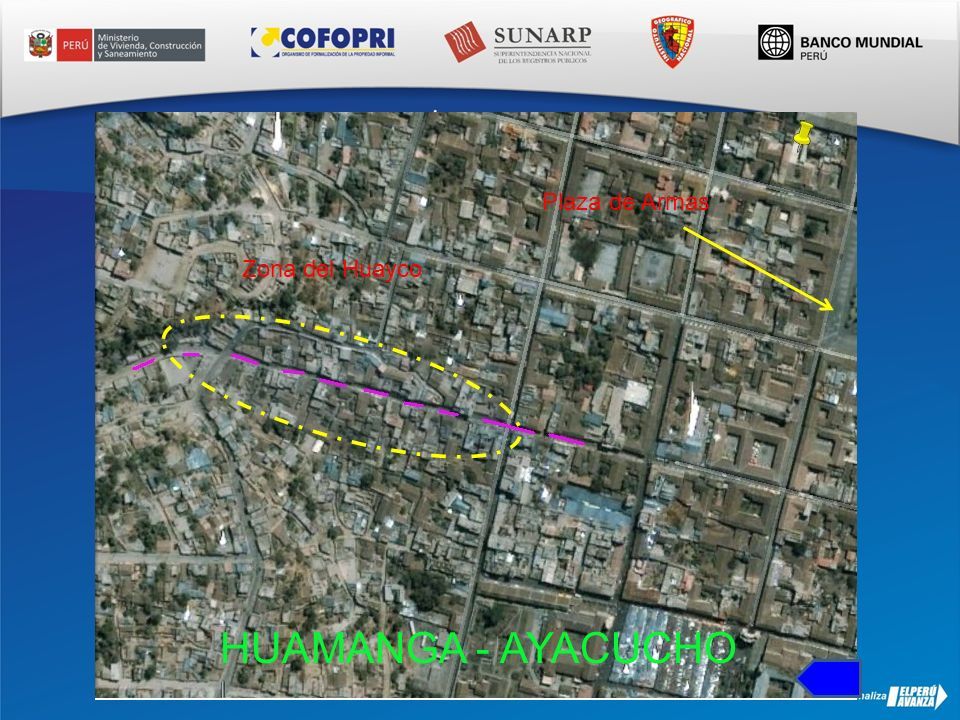

72 Zona del Huayco Plaza de Armas HUAMANGA - AYACUCHO

73 CONCLUSIONES

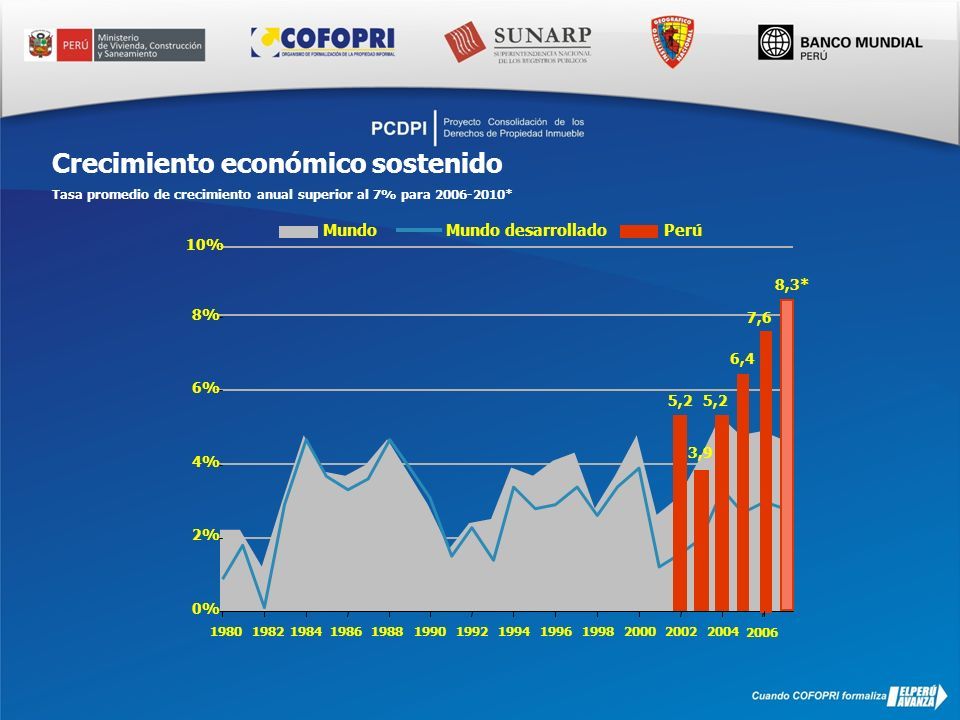

74 Crecimiento económico sostenido Tasa promedio de crecimiento anual superior al 7% para 2006-2010* 0% 2% 4% 6% 8% 1980198219841986198819901992199419961998200020022004 2006 6,4 5,2 3,9 5,2 7,6 8,3* 10% MundoPerú Mundo desarrollado

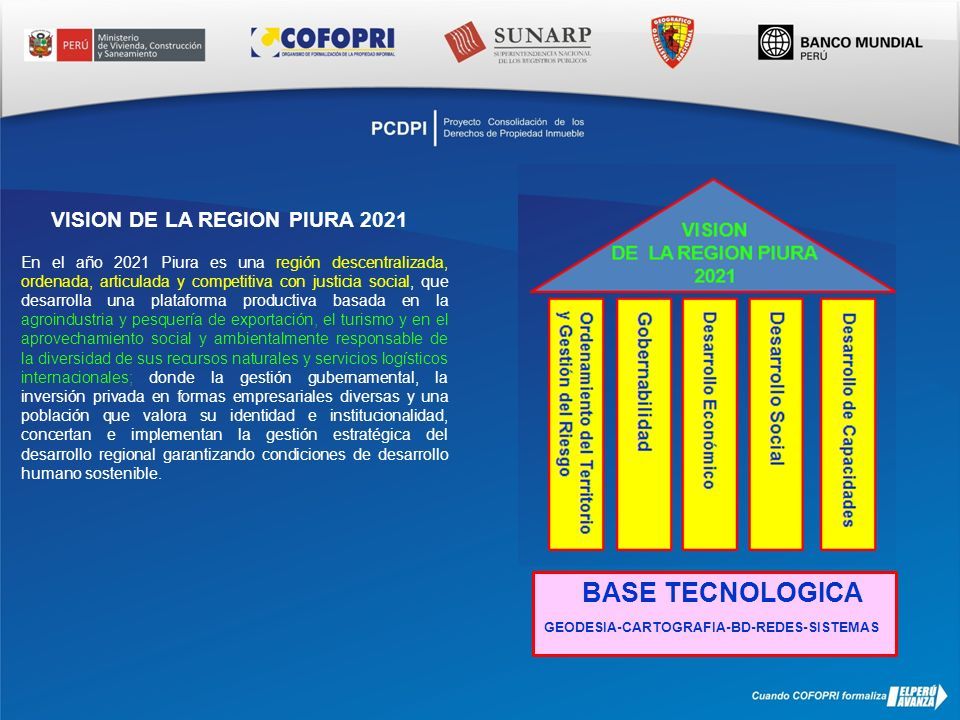

75 BASE TECNOLOGICA GEODESIA-CARTOGRAFIA-BD-REDES-SISTEMAS En el año 2021 Piura es una región descentralizada, ordenada, articulada y competitiva con justicia social, que desarrolla una plataforma productiva basada en la agroindustria y pesquería de exportación, el turismo y en el aprovechamiento social y ambientalmente responsable de la diversidad de sus recursos naturales y servicios logísticos internacionales; donde la gestión gubernamental, la inversión privada en formas empresariales diversas y una población que valora su identidad e institucionalidad, concertan e implementan la gestión estratégica del desarrollo regional garantizando condiciones de desarrollo humano sostenible. VISION DE LA REGION PIURA 2021

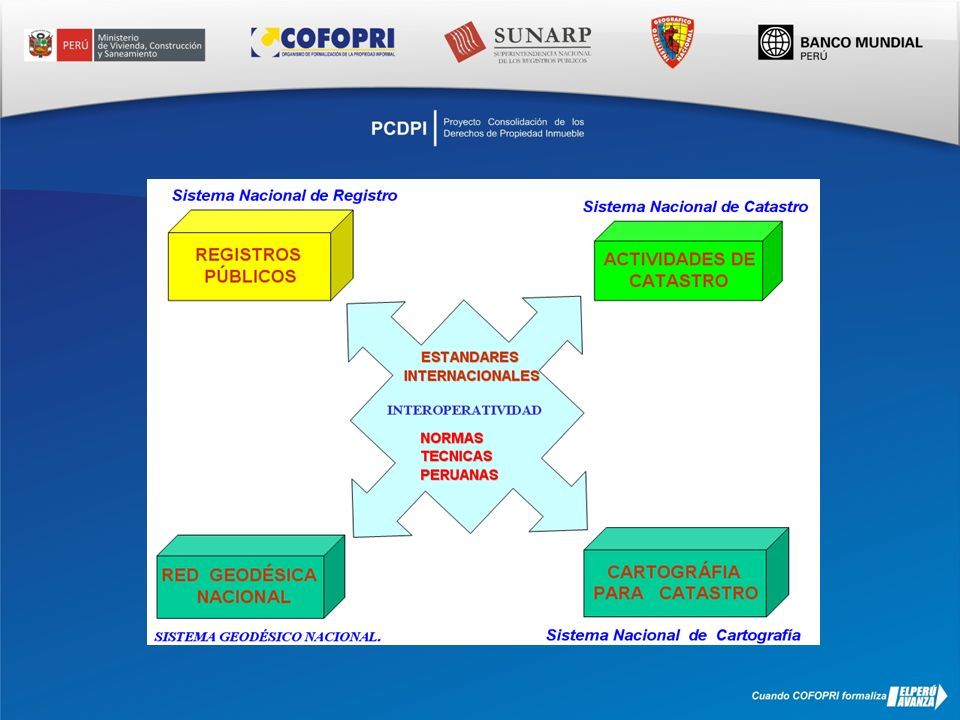

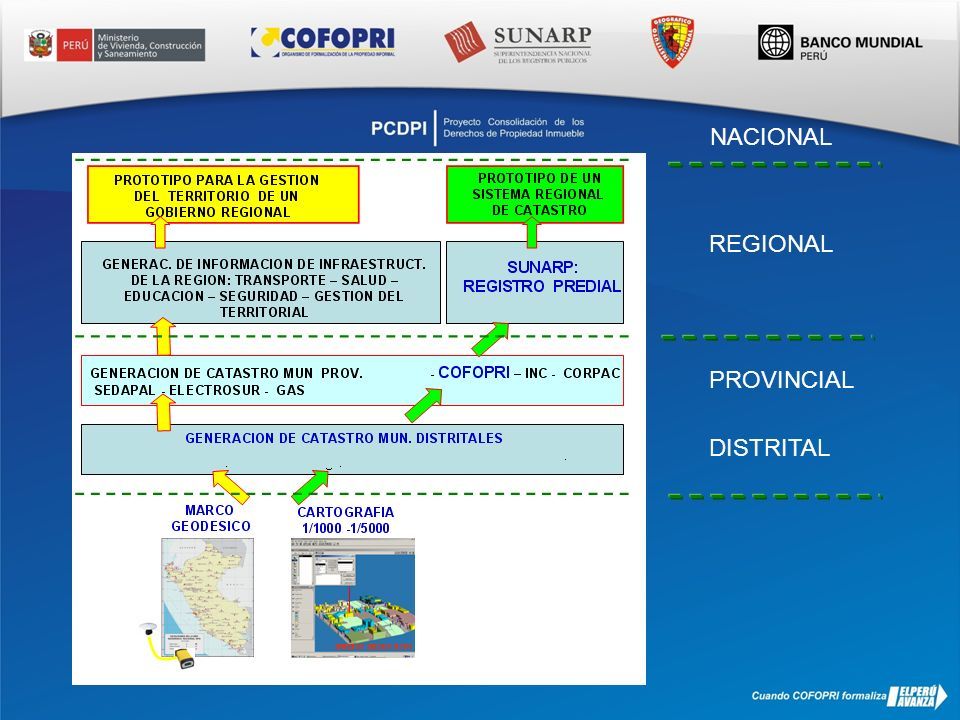

76 REGIONAL PROVINCIAL DISTRITAL NACIONAL

77

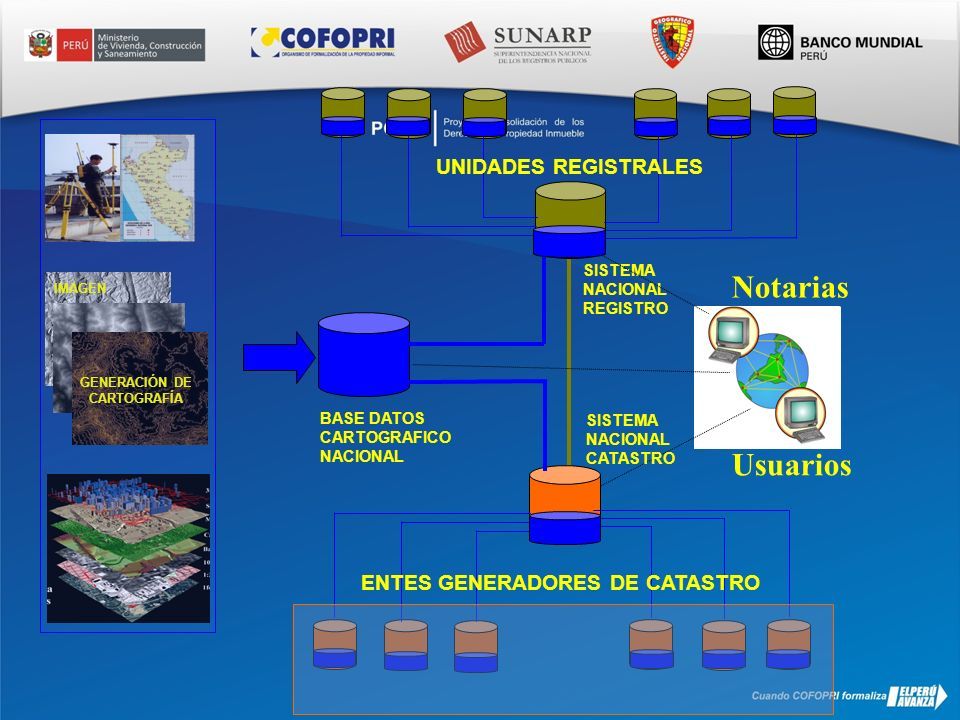

78 IMAGEN GENERACIÓN DE CARTOGRAFÍA BASE DATOS CARTOGRAFICO NACIONAL SISTEMA NACIONAL CATASTRO SISTEMA NACIONAL REGISTRO ENTES GENERADORES DE CATASTRO UNIDADES REGISTRALES Notarias Usuarios

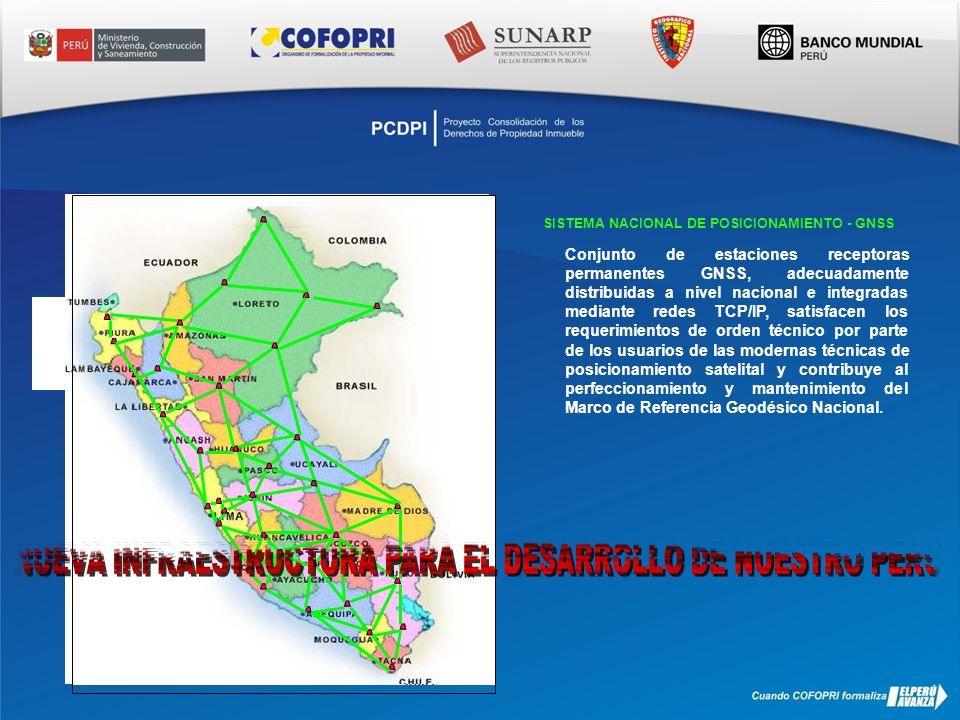

79 SISTEMA NACIONAL DE POSICIONAMIENTO - GNSS Conjunto de estaciones receptoras permanentes GNSS, adecuadamente distribuidas a nivel nacional e integradas mediante redes TCP/IP, satisfacen los requerimientos de orden técnico por parte de los usuarios de las modernas técnicas de posicionamiento satelital y contribuye al perfeccionamiento y mantenimiento del Marco de Referencia Geodésico Nacional.

80 GRACIAS POR SU ATENCION F I N TALLER “REDES GEODÉSICAS SATELITALES GNSS PARA EL DESARROLLO REGIONAL”
