1 Carrera: Ing. Agronomía Semestre: 6 A Asignatura: Geomática Docente: Dr. Benito Dzib Castillo Tema: Fotogrametría y fotointerpretación Equipo 1 Integrantes: Sarahi Garcia Sanchez Richard Baizabal Zapata Cynthia Ramirez Martinez Libni Uicab

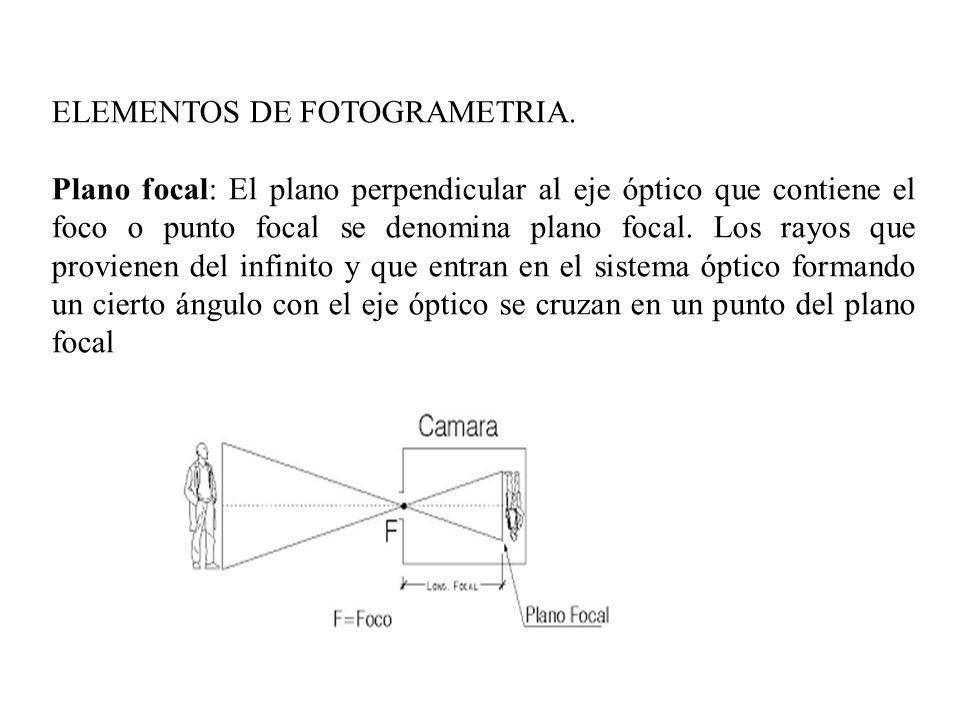

2 ELEMENTOS DE FOTOGRAMETRIA. Plano focal: El plano perpendicular al eje óptico que contiene el foco o punto focal se denomina plano focal. Los rayos que provienen del infinito y que entran en el sistema óptico formando un cierto ángulo con el eje óptico se cruzan en un punto del plano focal

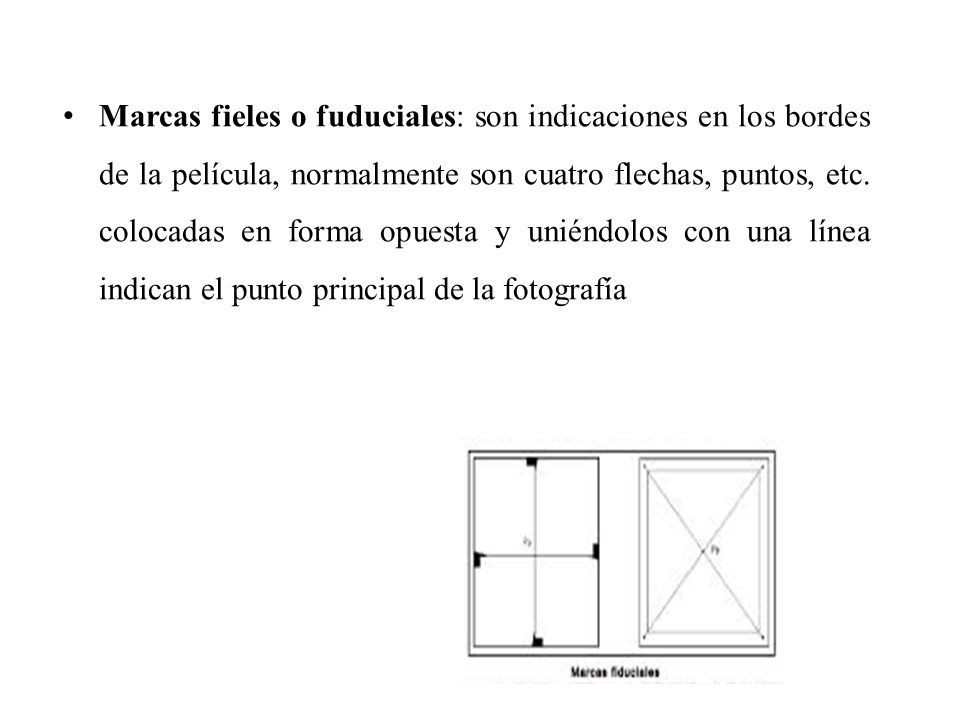

3 Marcas fieles o fuduciales: son indicaciones en los bordes de la película, normalmente son cuatro flechas, puntos, etc. colocadas en forma opuesta y uniéndolos con una línea indican el punto principal de la fotografía

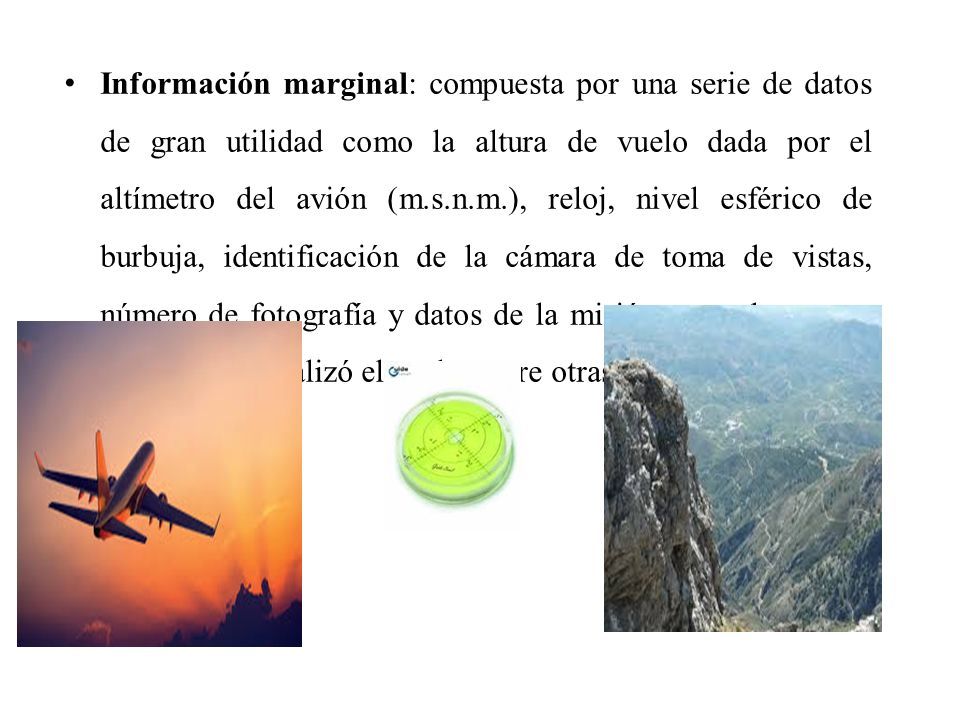

4 Información marginal: compuesta por una serie de datos de gran utilidad como la altura de vuelo dada por el altímetro del avión (m.s.n.m.), reloj, nivel esférico de burbuja, identificación de la cámara de toma de vistas, número de fotografía y datos de la misión como la zona y fecha que se realizó el vuelo, entre otras.

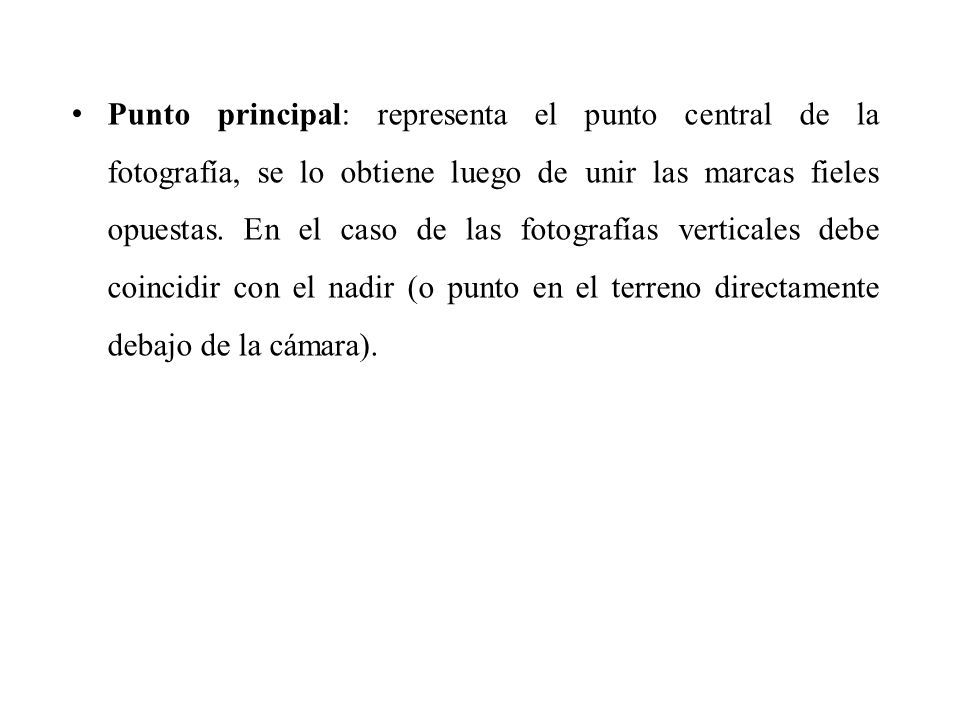

5 Punto principal: representa el punto central de la fotografía, se lo obtiene luego de unir las marcas fieles opuestas. En el caso de las fotografías verticales debe coincidir con el nadir (o punto en el terreno directamente debajo de la cámara).

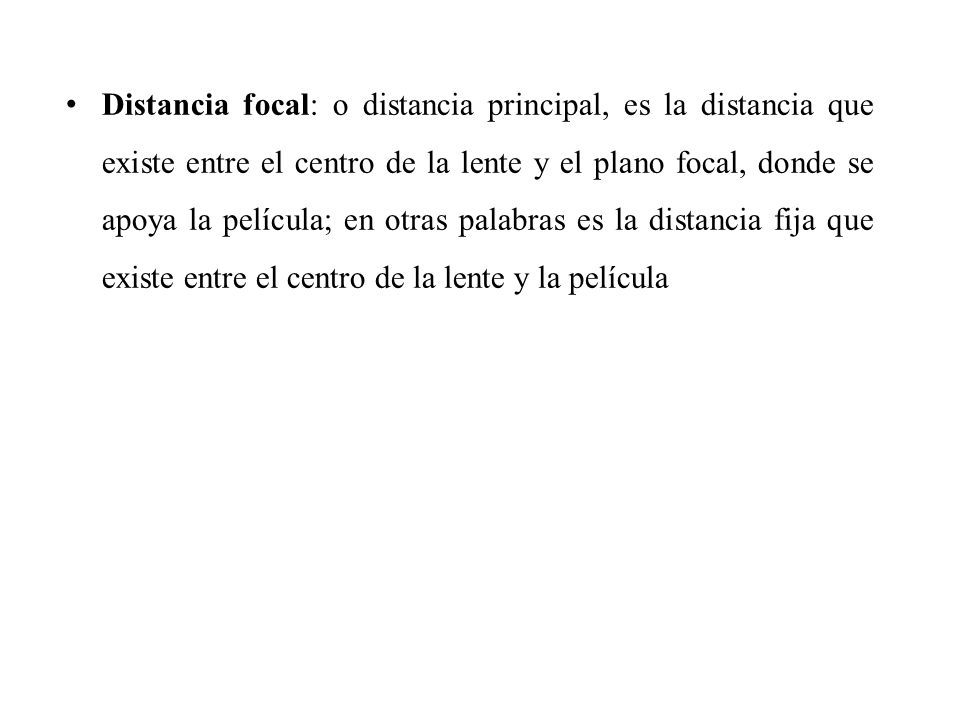

6 Distancia focal: o distancia principal, es la distancia que existe entre el centro de la lente y el plano focal, donde se apoya la película; en otras palabras es la distancia fija que existe entre el centro de la lente y la película

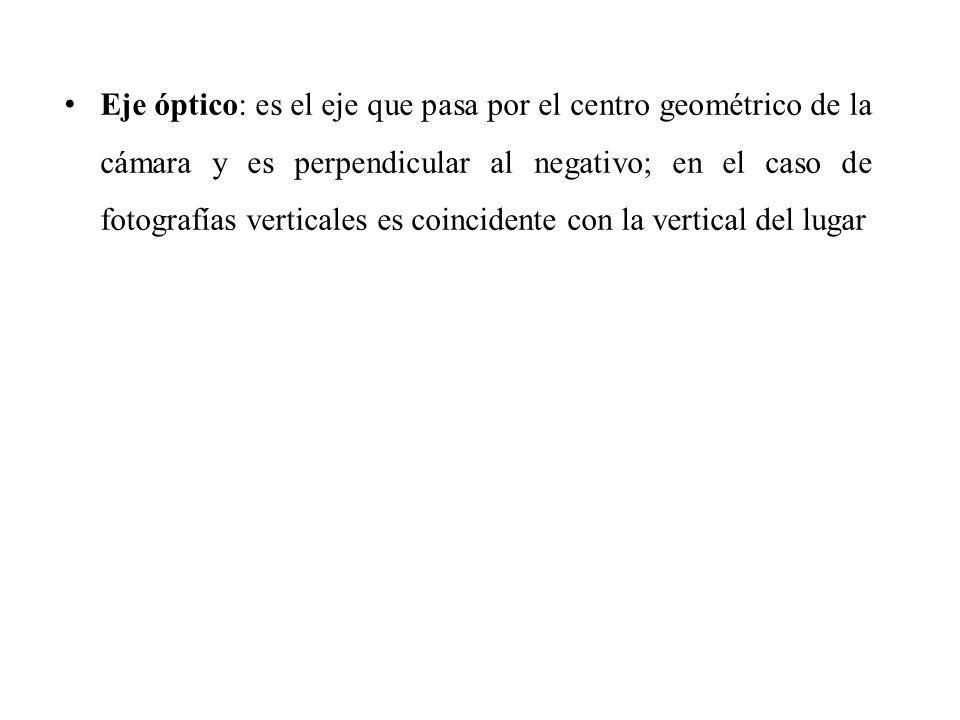

7 Eje óptico: es el eje que pasa por el centro geométrico de la cámara y es perpendicular al negativo; en el caso de fotografías verticales es coincidente con la vertical del lugar

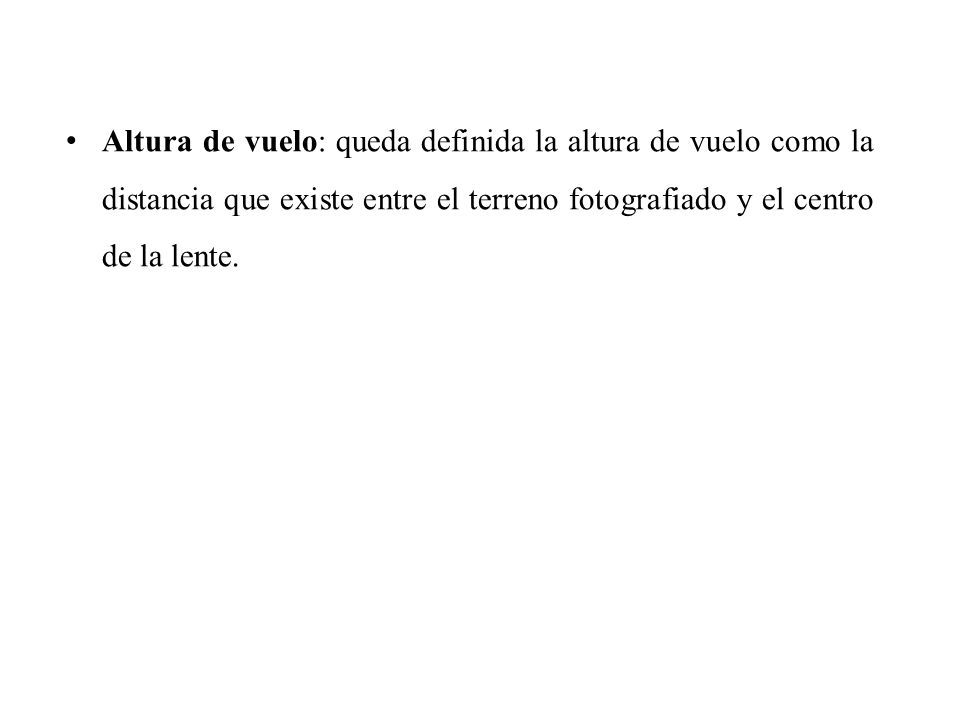

8 Altura de vuelo: queda definida la altura de vuelo como la distancia que existe entre el terreno fotografiado y el centro de la lente.

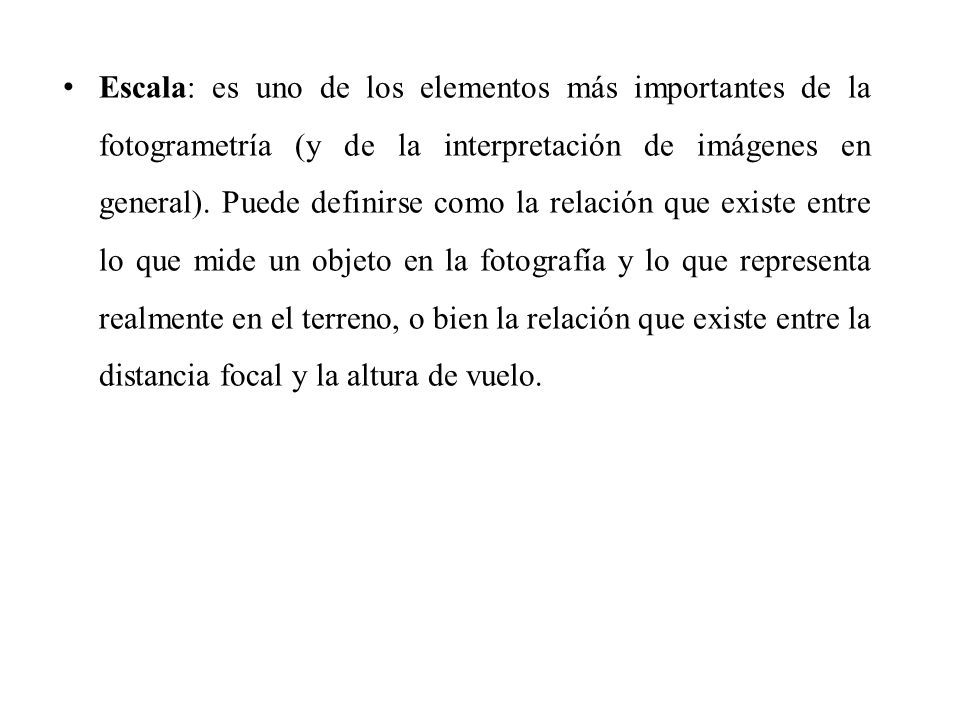

9 Escala: es uno de los elementos más importantes de la fotogrametría (y de la interpretación de imágenes en general). Puede definirse como la relación que existe entre lo que mide un objeto en la fotografía y lo que representa realmente en el terreno, o bien la relación que existe entre la distancia focal y la altura de vuelo.

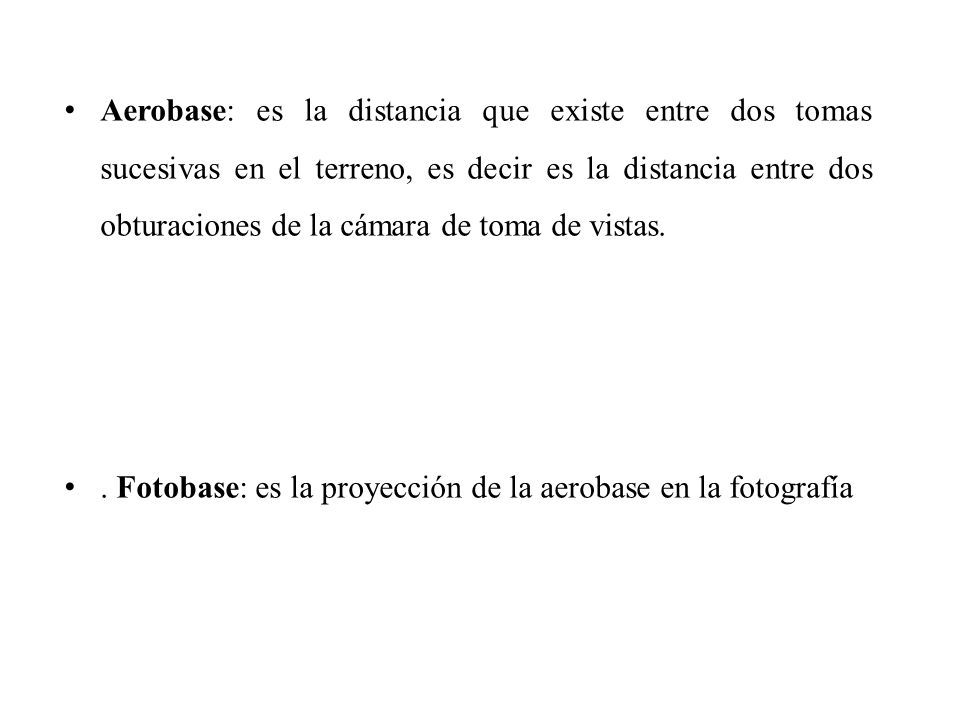

10 Aerobase: es la distancia que existe entre dos tomas sucesivas en el terreno, es decir es la distancia entre dos obturaciones de la cámara de toma de vistas.. Fotobase: es la proyección de la aerobase en la fotografía

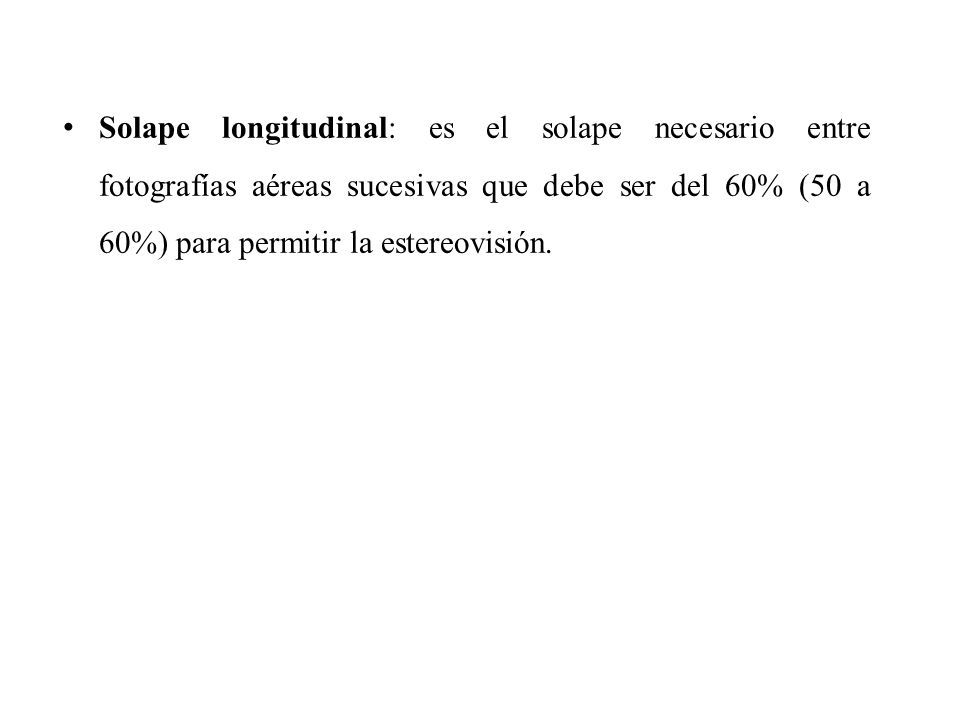

11 Solape longitudinal: es el solape necesario entre fotografías aéreas sucesivas que debe ser del 60% (50 a 60%) para permitir la estereovisión.

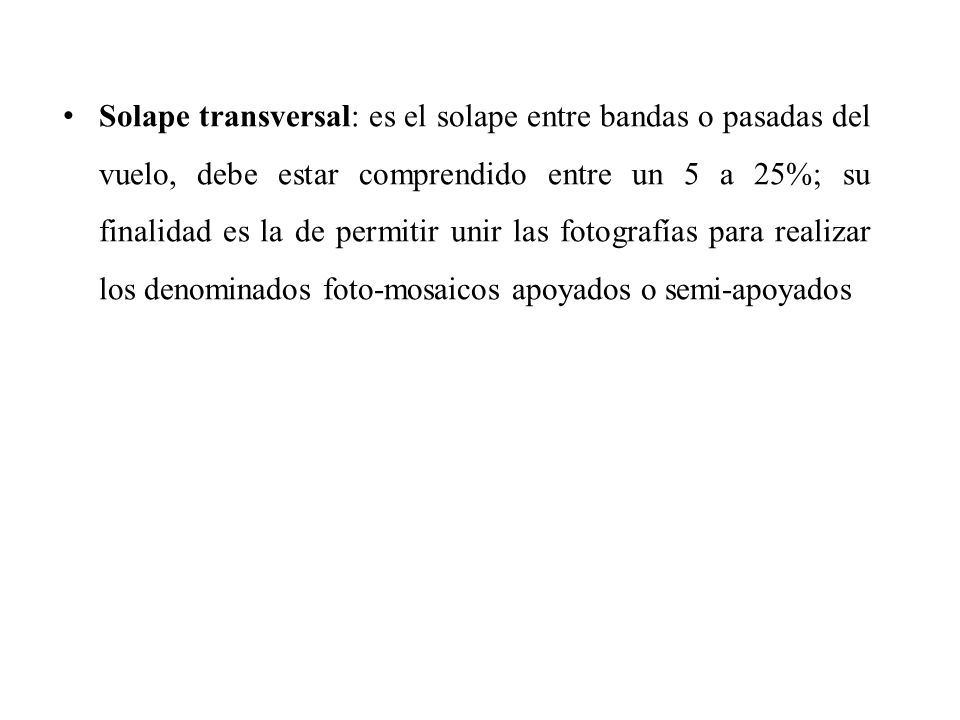

12 Solape transversal: es el solape entre bandas o pasadas del vuelo, debe estar comprendido entre un 5 a 25%; su finalidad es la de permitir unir las fotografías para realizar los denominados foto-mosaicos apoyados o semi-apoyados

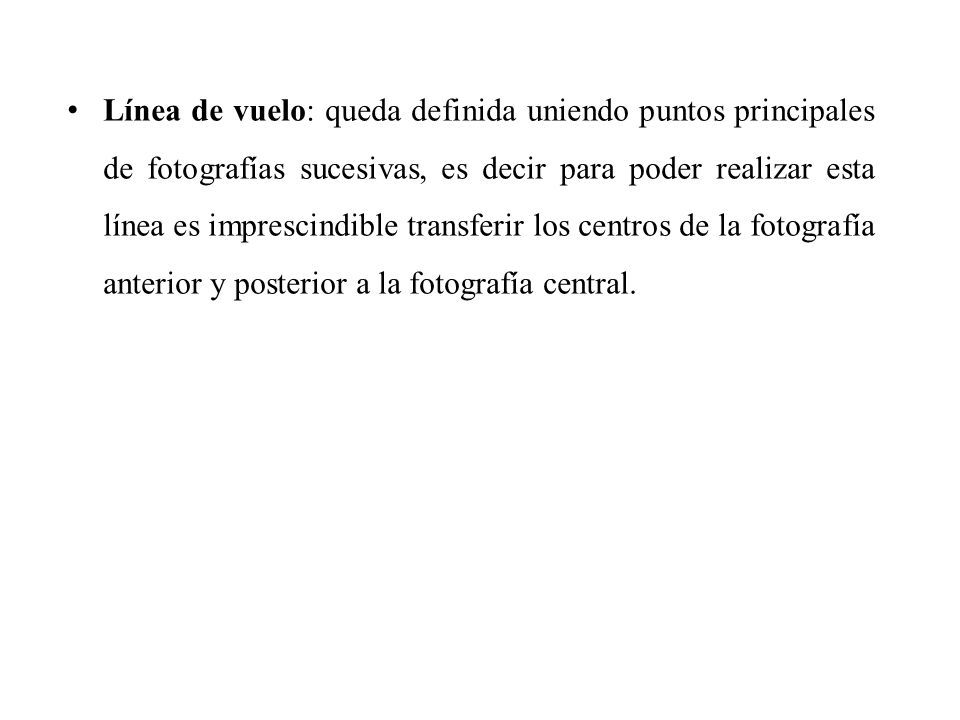

13 Línea de vuelo: queda definida uniendo puntos principales de fotografías sucesivas, es decir para poder realizar esta línea es imprescindible transferir los centros de la fotografía anterior y posterior a la fotografía central.

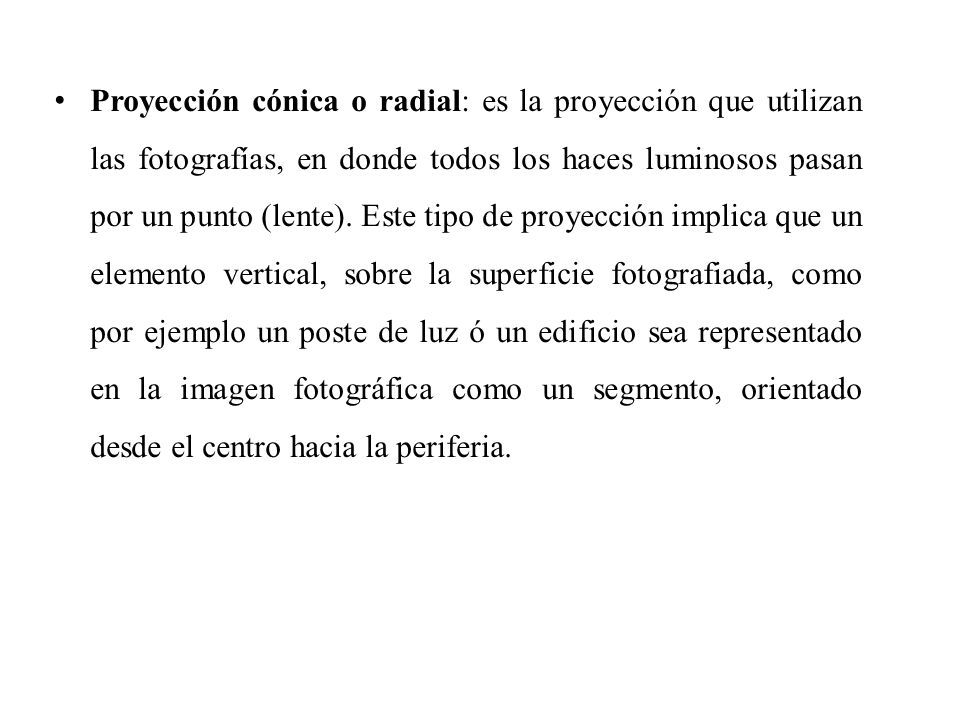

14 Proyección cónica o radial: es la proyección que utilizan las fotografías, en donde todos los haces luminosos pasan por un punto (lente). Este tipo de proyección implica que un elemento vertical, sobre la superficie fotografiada, como por ejemplo un poste de luz ó un edificio sea representado en la imagen fotográfica como un segmento, orientado desde el centro hacia la periferia.

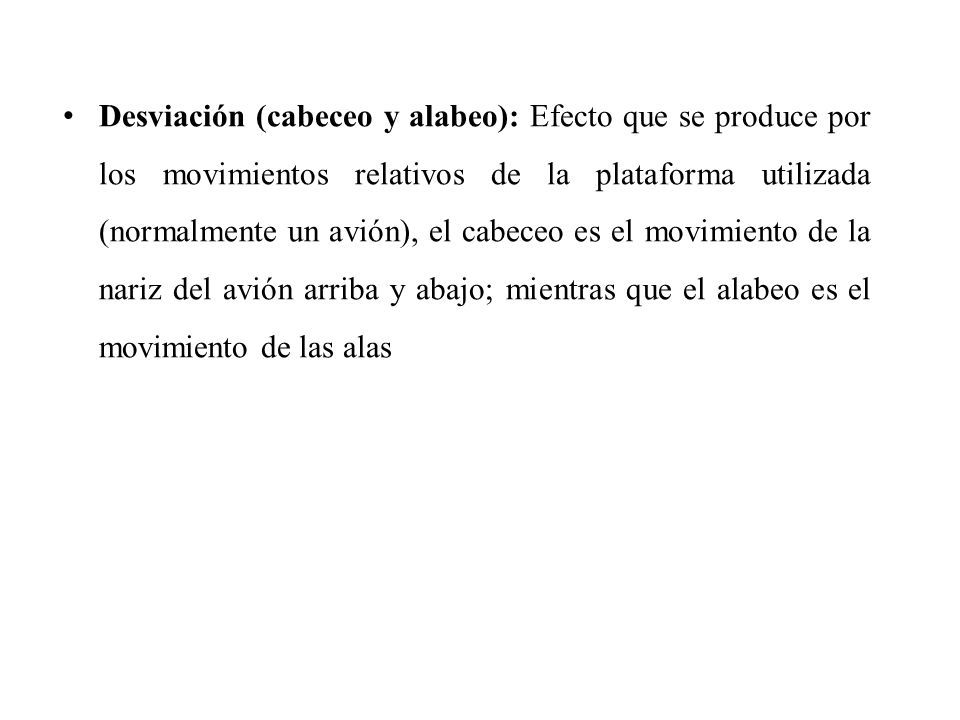

15 Desviación (cabeceo y alabeo): Efecto que se produce por los movimientos relativos de la plataforma utilizada (normalmente un avión), el cabeceo es el movimiento de la nariz del avión arriba y abajo; mientras que el alabeo es el movimiento de las alas

16 La fotogrametría es la ciencia o técnica cuyo objetivo es el conocimiento de las dimensiones y posición de objetos en el espacio, a través de la medida o medidas realizadas a partir de la intersección de dos o más fotografías, o de una fotografía y el modelo digital del terreno correspondiente al lugar representado, el cual ha de ser realizado anteriormente por intersección de dos o más fotografías. La palabra fotogrametría se deriva del vocablo "fotograma" (de "phos", "photós", luz, y "gramma", trazado, dibujo), como algo listo, disponible (una foto), y "metrón", medir. QUE ES FOTOGRAMETRIA

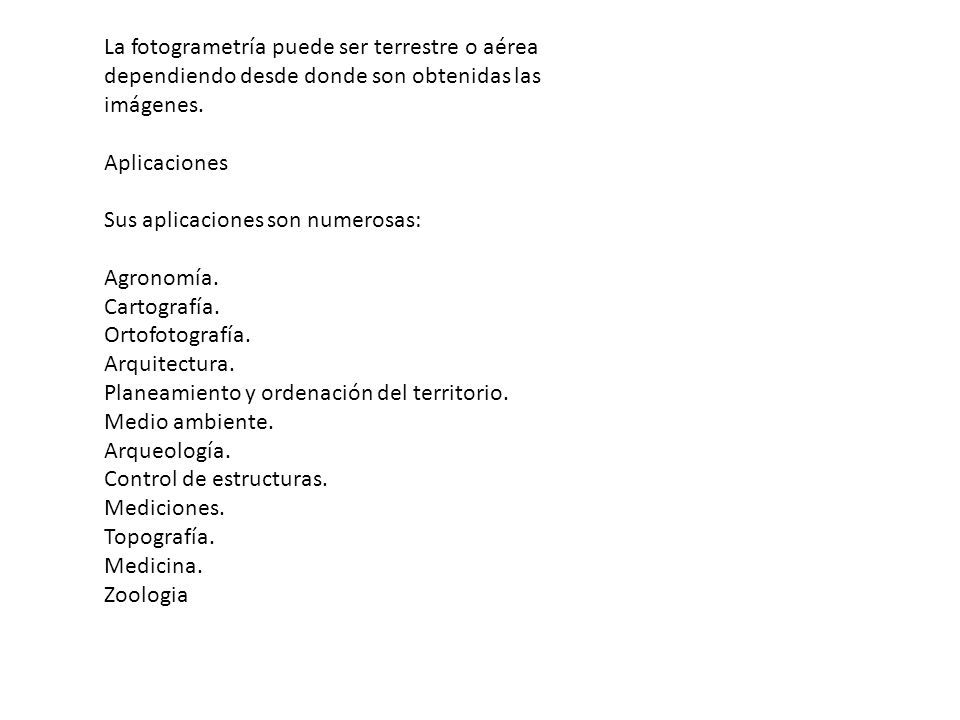

17 La fotogrametría puede ser terrestre o aérea dependiendo desde donde son obtenidas las imágenes. Aplicaciones Sus aplicaciones son numerosas: Agronomía. Cartografía. Ortofotografía. Arquitectura. Planeamiento y ordenación del territorio. Medio ambiente. Arqueología. Control de estructuras. Mediciones. Topografía. Medicina. Zoologia

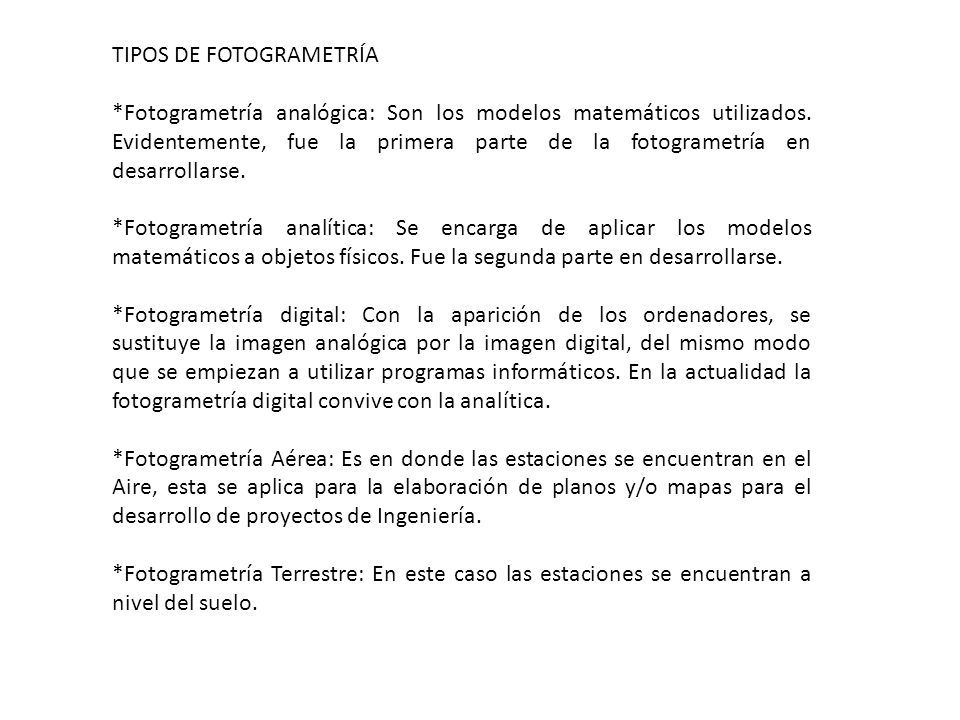

18 TIPOS DE FOTOGRAMETRÍA *Fotogrametría analógica: Son los modelos matemáticos utilizados. Evidentemente, fue la primera parte de la fotogrametría en desarrollarse. *Fotogrametría analítica: Se encarga de aplicar los modelos matemáticos a objetos físicos. Fue la segunda parte en desarrollarse. *Fotogrametría digital: Con la aparición de los ordenadores, se sustituye la imagen analógica por la imagen digital, del mismo modo que se empiezan a utilizar programas informáticos. En la actualidad la fotogrametría digital convive con la analítica. *Fotogrametría Aérea: Es en donde las estaciones se encuentran en el Aire, esta se aplica para la elaboración de planos y/o mapas para el desarrollo de proyectos de Ingeniería. *Fotogrametría Terrestre: En este caso las estaciones se encuentran a nivel del suelo.

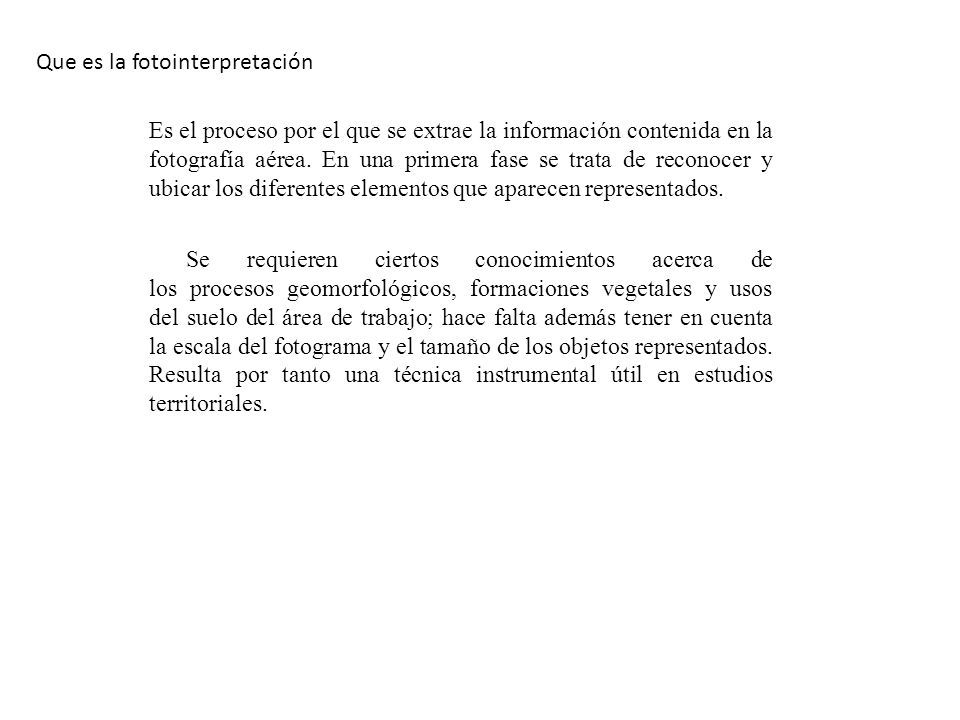

19 Es el proceso por el que se extrae la información contenida en la fotografía aérea. En una primera fase se trata de reconocer y ubicar los diferentes elementos que aparecen representados. Que es la fotointerpretación Se requieren ciertos conocimientos acerca de los procesos geomorfológicos, formaciones vegetales y usos del suelo del área de trabajo; hace falta además tener en cuenta la escala del fotograma y el tamaño de los objetos representados. Resulta por tanto una técnica instrumental útil en estudios territoriales.
