1 PROYECTO: ORDENAMIENTO CAD-GIS TEMA: HOJA DE CALCULO PARA TOPOGRAFÍA Hoja de cálculo para dibujo de Galerías Hoja de cálculo para dibujo de Tajos Ing. Rubén Neyra Salas Operador GIS CMBSAA

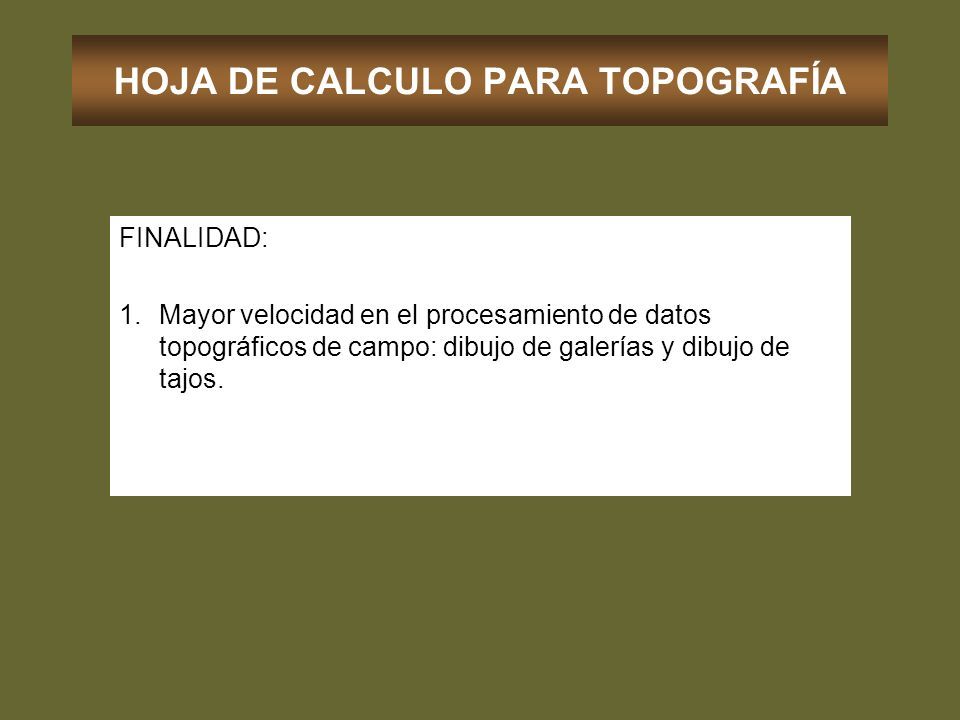

2 HOJA DE CALCULO PARA TOPOGRAFÍA FINALIDAD: 1.Mayor velocidad en el procesamiento de datos topográficos de campo: dibujo de galerías y dibujo de tajos.

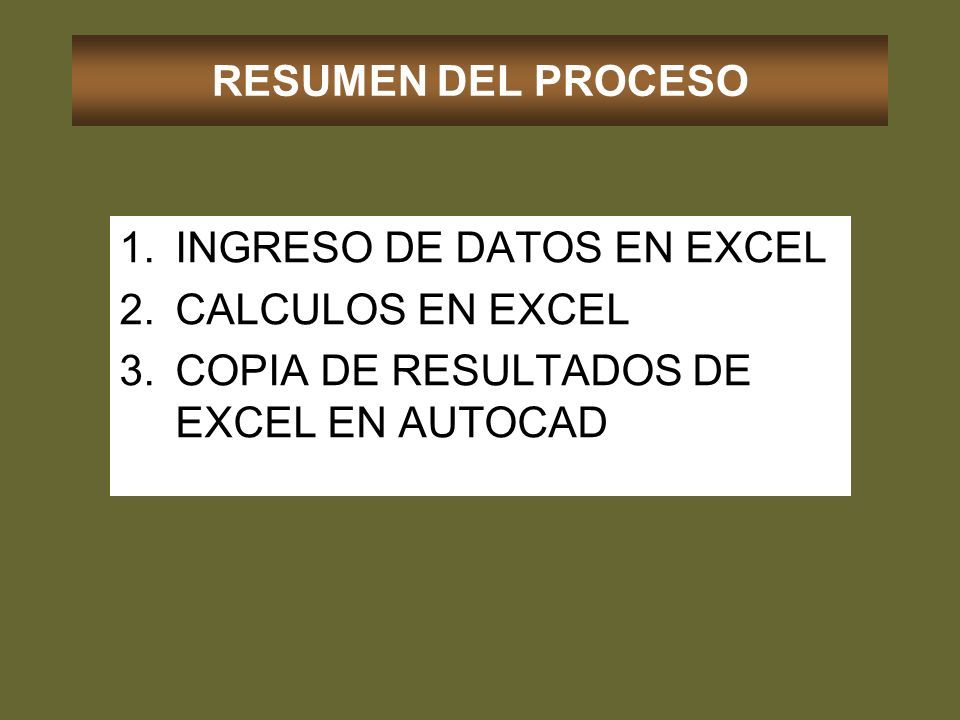

3 RESUMEN DEL PROCESO 1.INGRESO DE DATOS EN EXCEL 2.CALCULOS EN EXCEL 3.COPIA DE RESULTADOS DE EXCEL EN AUTOCAD

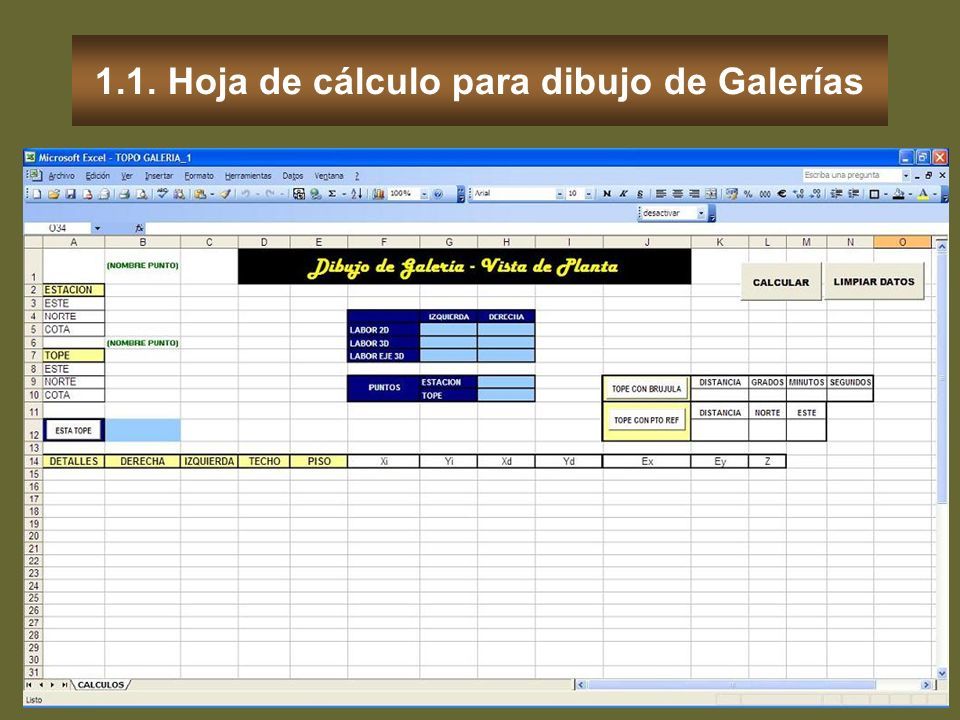

4 1.1. Hoja de cálculo para dibujo de Galerías

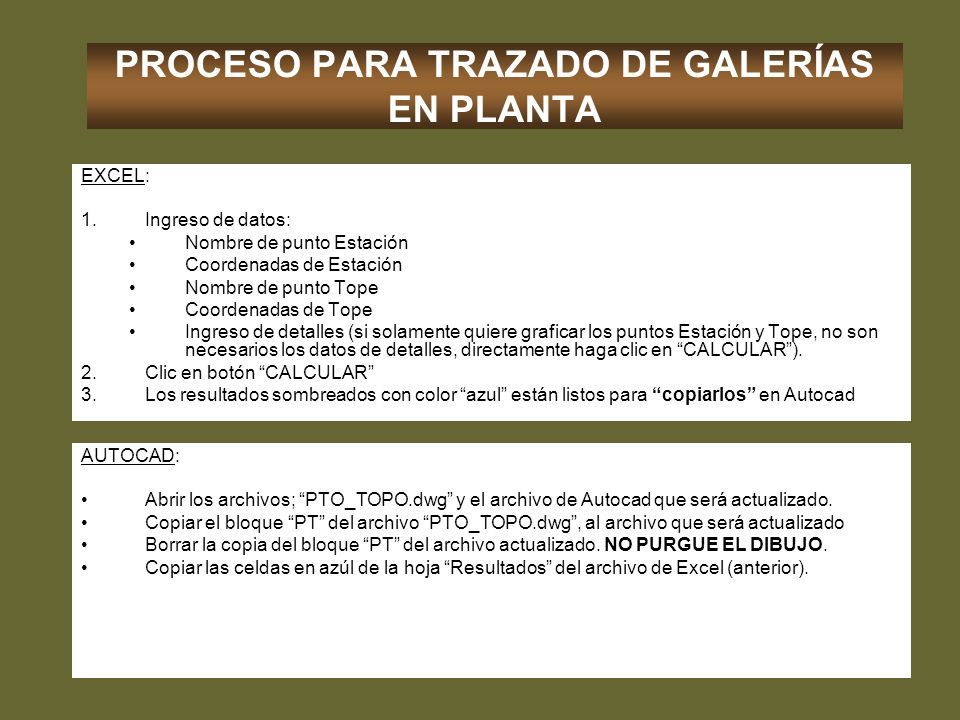

5 PROCESO PARA TRAZADO DE GALERÍAS EN PLANTA EXCEL: 1.Ingreso de datos: Nombre de punto Estación Coordenadas de Estación Nombre de punto Tope Coordenadas de Tope Ingreso de detalles (si solamente quiere graficar los puntos Estación y Tope, no son necesarios los datos de detalles, directamente haga clic en “CALCULAR”). 2.Clic en botón “CALCULAR” 3.Los resultados sombreados con color “azul” están listos para “copiarlos” en Autocad AUTOCAD: Abrir los archivos; “PTO_TOPO.dwg” y el archivo de Autocad que será actualizado. Copiar el bloque “PT” del archivo “PTO_TOPO.dwg”, al archivo que será actualizado Borrar la copia del bloque “PT” del archivo actualizado. NO PURGUE EL DIBUJO. Copiar las celdas en azúl de la hoja “Resultados” del archivo de Excel (anterior).

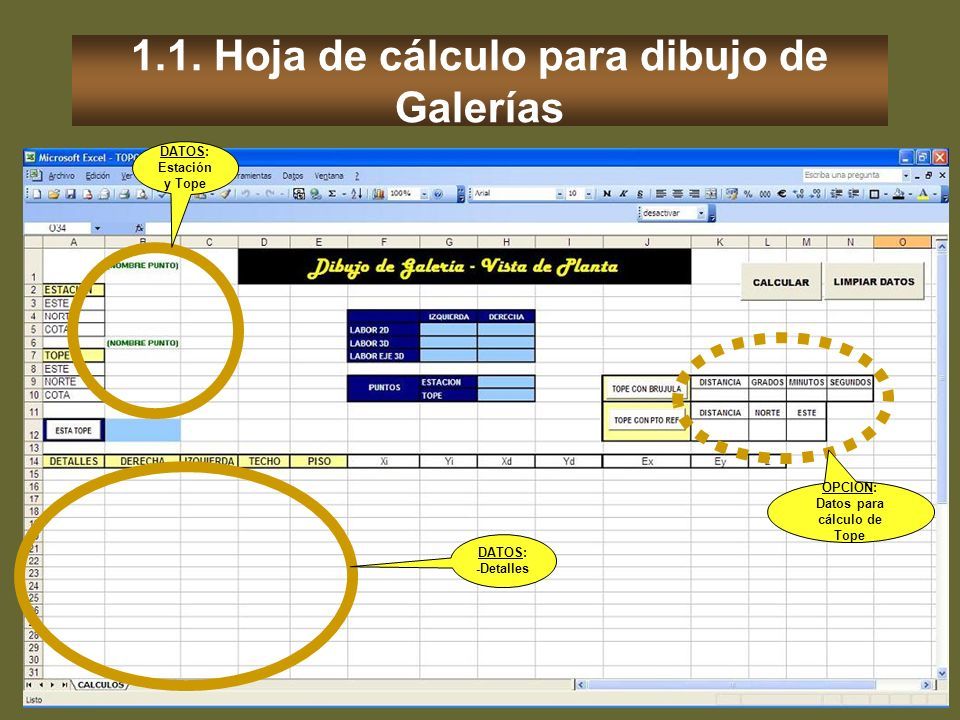

6 1.1. Hoja de cálculo para dibujo de Galerías DATOS: Estación y Tope OPCION: Datos para cálculo de Tope DATOS: -Detalles

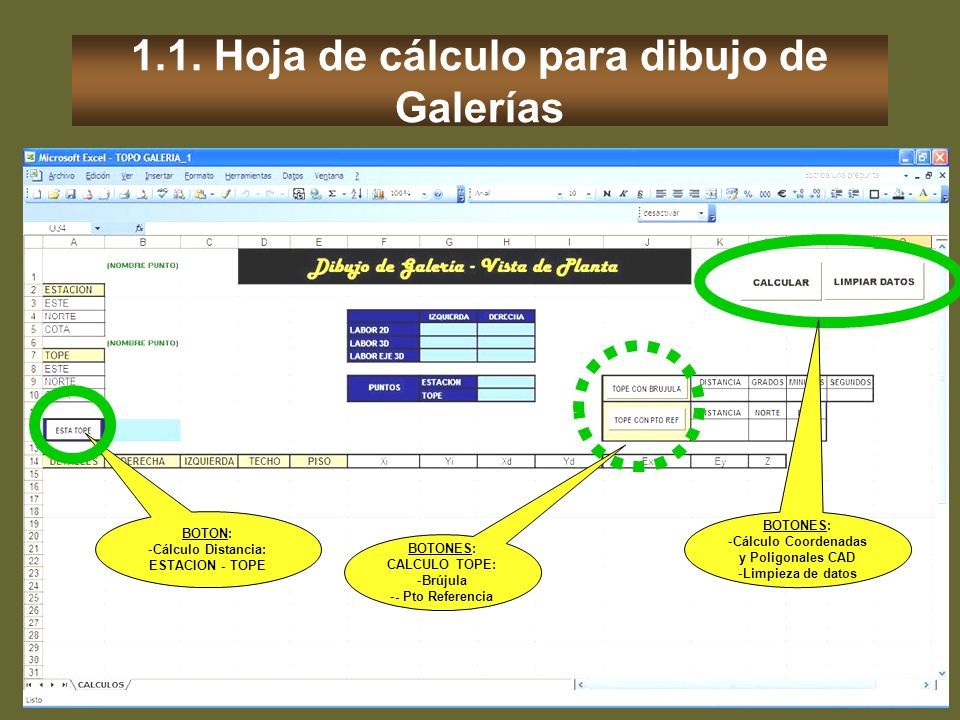

7 1.1. Hoja de cálculo para dibujo de Galerías BOTONES: -Cálculo Coordenadas y Poligonales CAD -Limpieza de datos BOTONES: CALCULO TOPE: -Brújula -- Pto Referencia BOTON: -Cálculo Distancia: ESTACION - TOPE

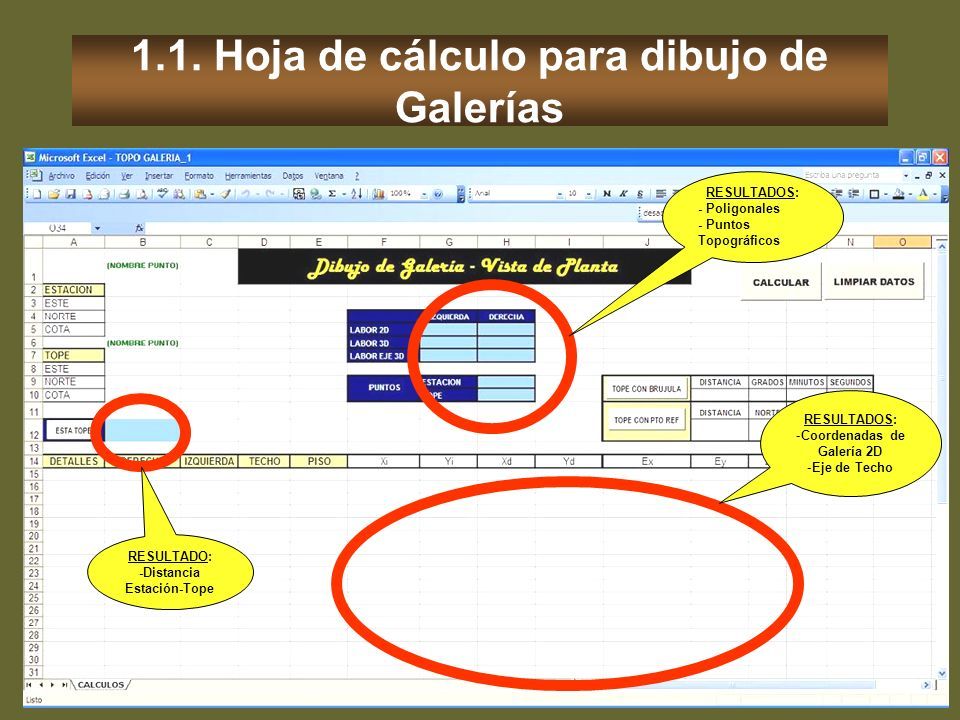

8 1.1. Hoja de cálculo para dibujo de Galerías RESULTADOS: - Poligonales - Puntos Topográficos RESULTADOS: -Coordenadas de Galería 2D -Eje de Techo RESULTADO: -Distancia Estación-Tope

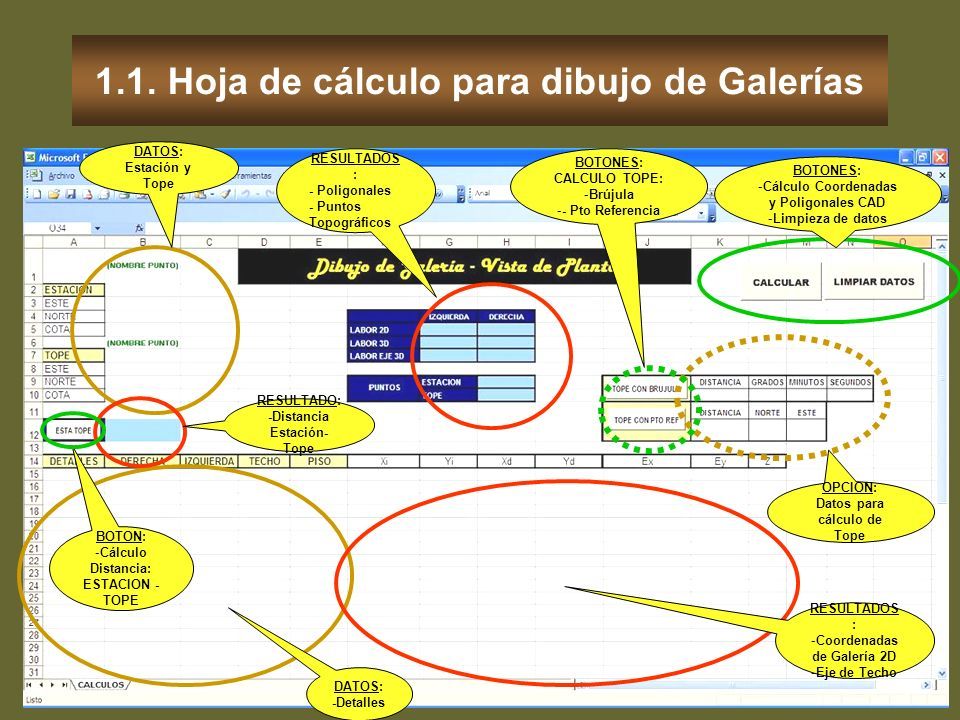

9 1.1. Hoja de cálculo para dibujo de Galerías DATOS: Estación y Tope RESULTADOS : - Poligonales - Puntos Topográficos OPCION: Datos para cálculo de Tope BOTONES: -Cálculo Coordenadas y Poligonales CAD -Limpieza de datos RESULTADOS : -Coordenadas de Galería 2D -Eje de Techo DATOS: -Detalles RESULTADO: -Distancia Estación- Tope BOTONES: CALCULO TOPE: -Brújula -- Pto Referencia BOTON: -Cálculo Distancia: ESTACION - TOPE

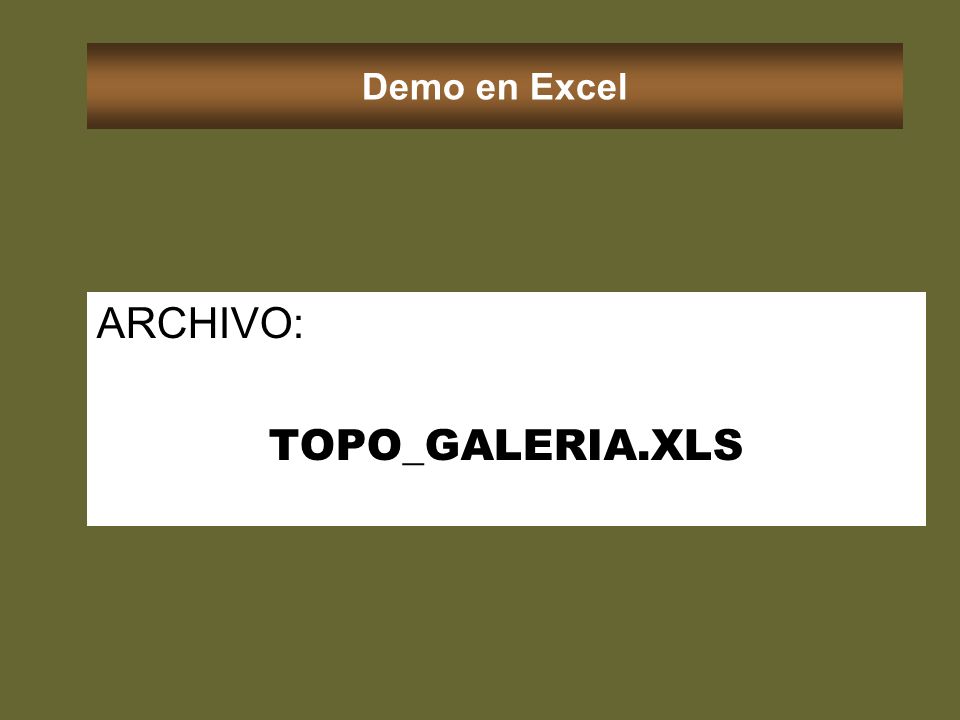

10 Demo en Excel ARCHIVO: TOPO_GALERIA.XLS

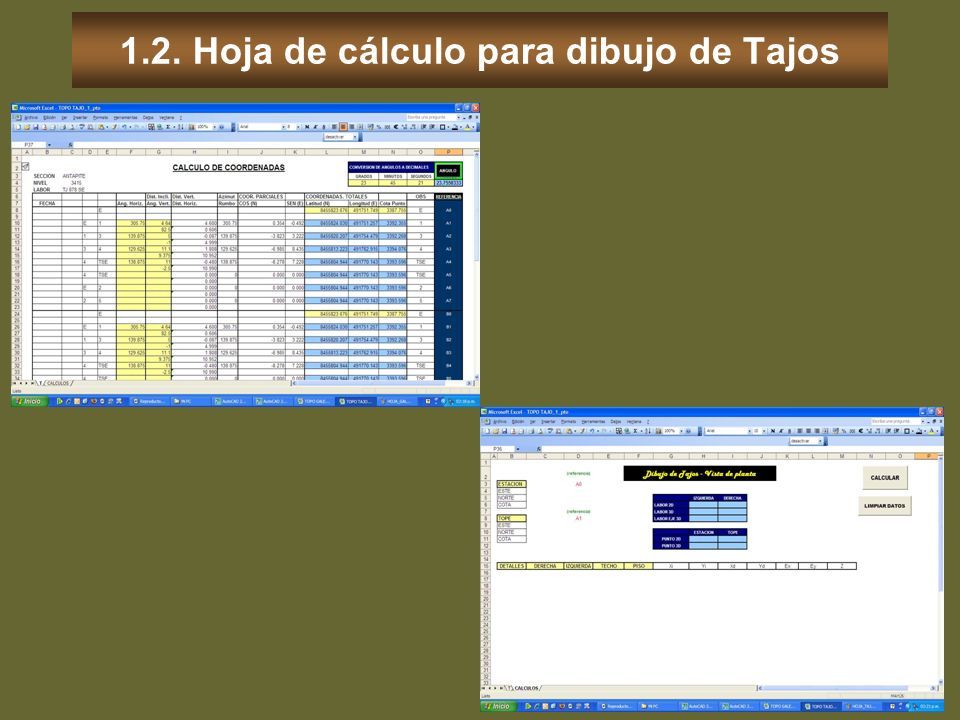

11 1.2. Hoja de cálculo para dibujo de Tajos

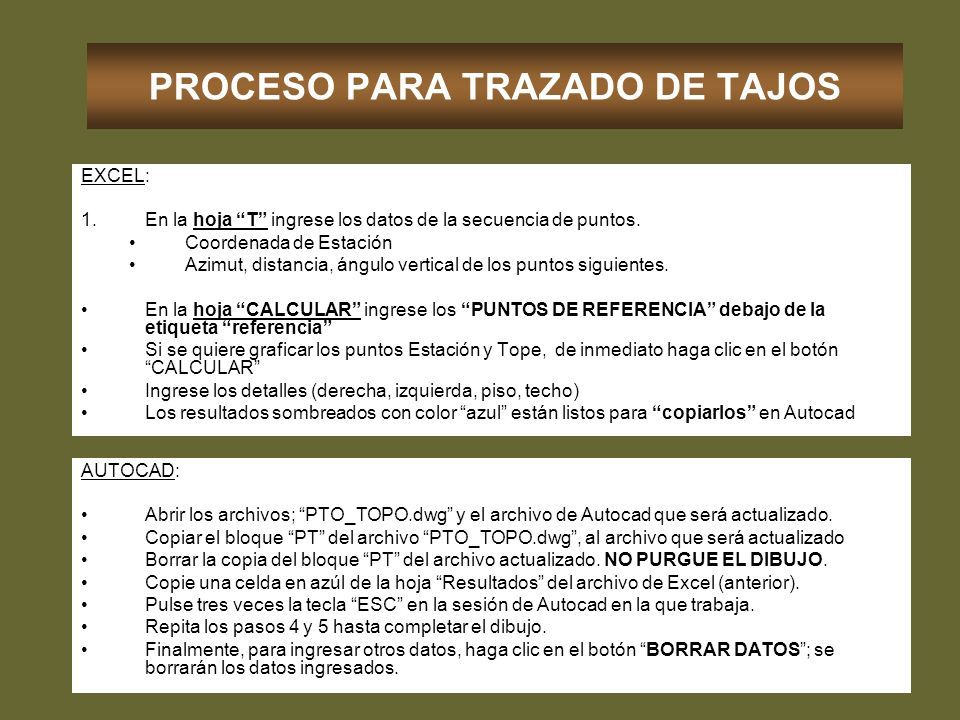

12 PROCESO PARA TRAZADO DE TAJOS EXCEL: 1.En la hoja “T” ingrese los datos de la secuencia de puntos. Coordenada de Estación Azimut, distancia, ángulo vertical de los puntos siguientes. En la hoja “CALCULAR” ingrese los “PUNTOS DE REFERENCIA” debajo de la etiqueta “referencia” Si se quiere graficar los puntos Estación y Tope, de inmediato haga clic en el botón “CALCULAR” Ingrese los detalles (derecha, izquierda, piso, techo) Los resultados sombreados con color “azul” están listos para “copiarlos” en Autocad AUTOCAD: Abrir los archivos; “PTO_TOPO.dwg” y el archivo de Autocad que será actualizado. Copiar el bloque “PT” del archivo “PTO_TOPO.dwg”, al archivo que será actualizado Borrar la copia del bloque “PT” del archivo actualizado. NO PURGUE EL DIBUJO. Copie una celda en azúl de la hoja “Resultados” del archivo de Excel (anterior). Pulse tres veces la tecla “ESC” en la sesión de Autocad en la que trabaja. Repita los pasos 4 y 5 hasta completar el dibujo. Finalmente, para ingresar otros datos, haga clic en el botón “BORRAR DATOS”; se borrarán los datos ingresados.

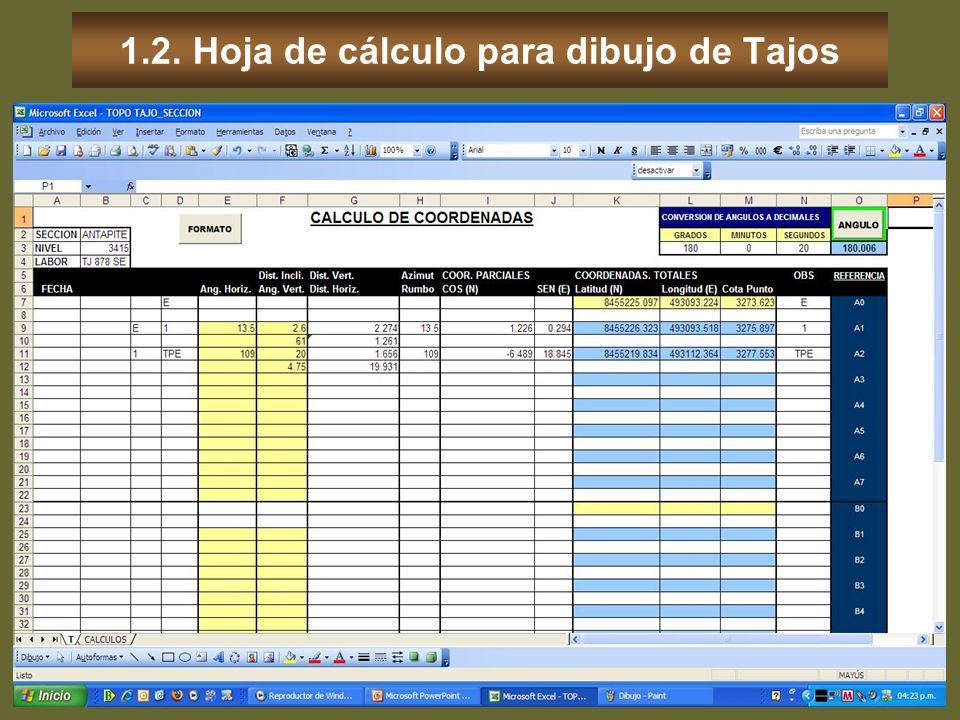

13 1.2. Hoja de cálculo para dibujo de Tajos

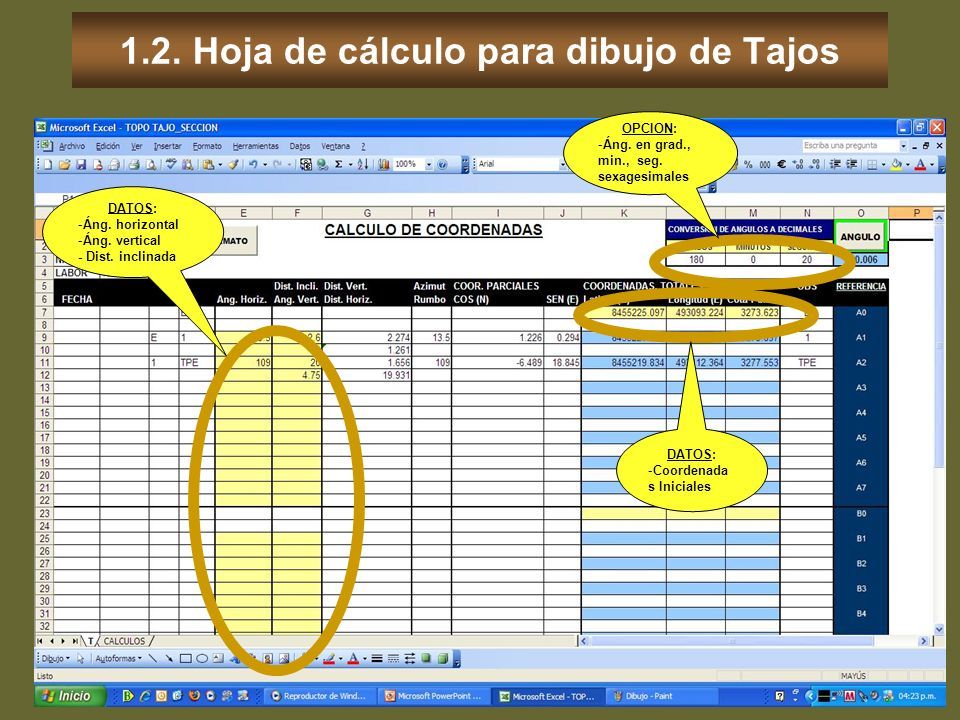

14 DATOS: -Coordenada s Iniciales DATOS: -Áng. horizontal -Áng. vertical - Dist. inclinada OPCION: -Áng. en grad., min., seg. sexagesimales

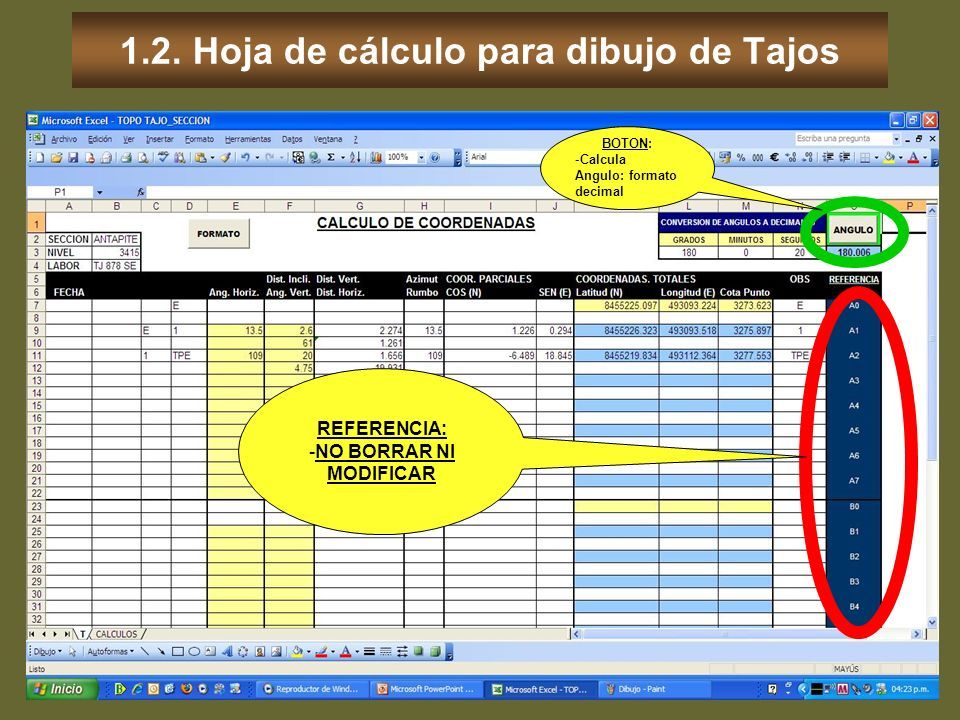

15 1.2. Hoja de cálculo para dibujo de Tajos BOTON: -Calcula Angulo: formato decimal REFERENCIA: -NO BORRAR NI MODIFICAR

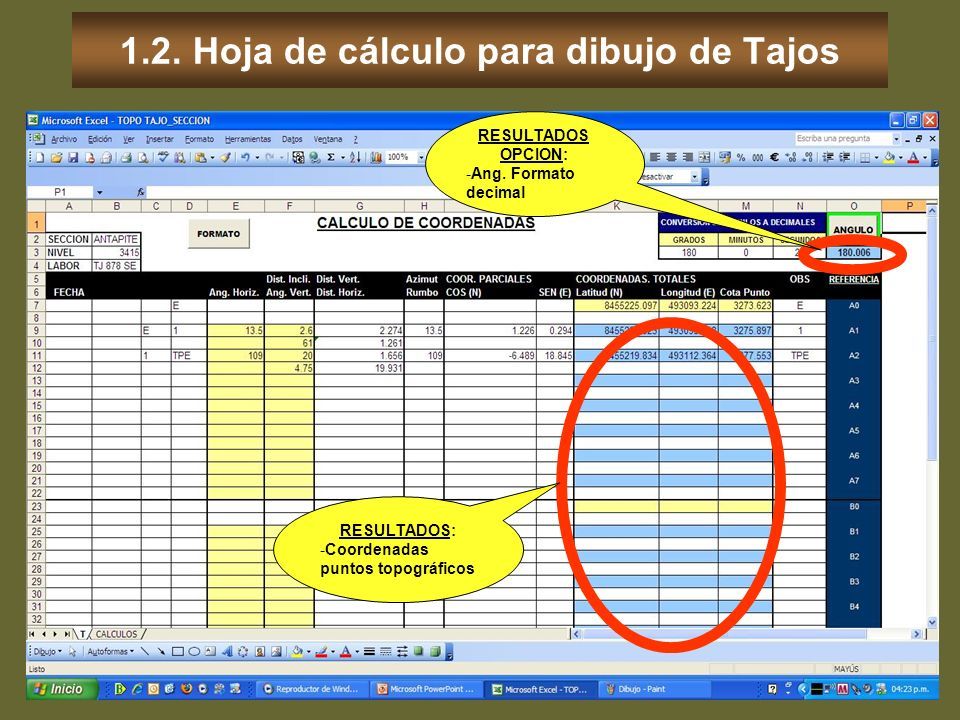

16 1.2. Hoja de cálculo para dibujo de Tajos RESULTADOS OPCION: -Ang. Formato decimal RESULTADOS: -Coordenadas puntos topográficos

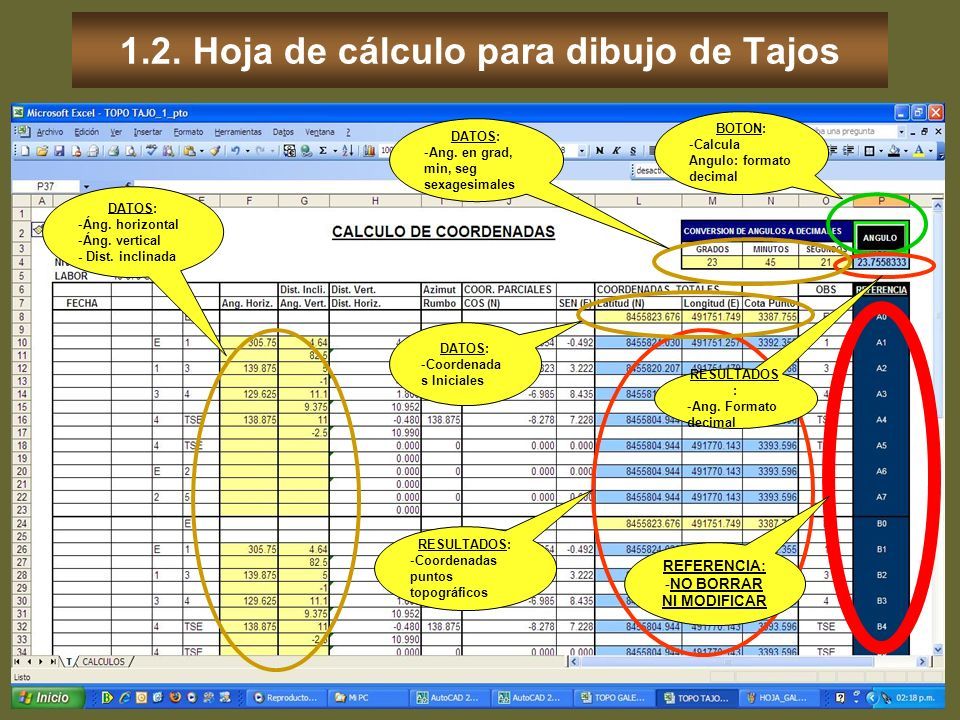

17 1.2. Hoja de cálculo para dibujo de Tajos DATOS: -Coordenada s Iniciales DATOS: -Áng. horizontal -Áng. vertical - Dist. inclinada DATOS: -Ang. en grad, min, seg sexagesimales BOTON: -Calcula Angulo: formato decimal RESULTADOS : -Ang. Formato decimal RESULTADOS: -Coordenadas puntos topográficos REFERENCIA: -NO BORRAR NI MODIFICAR

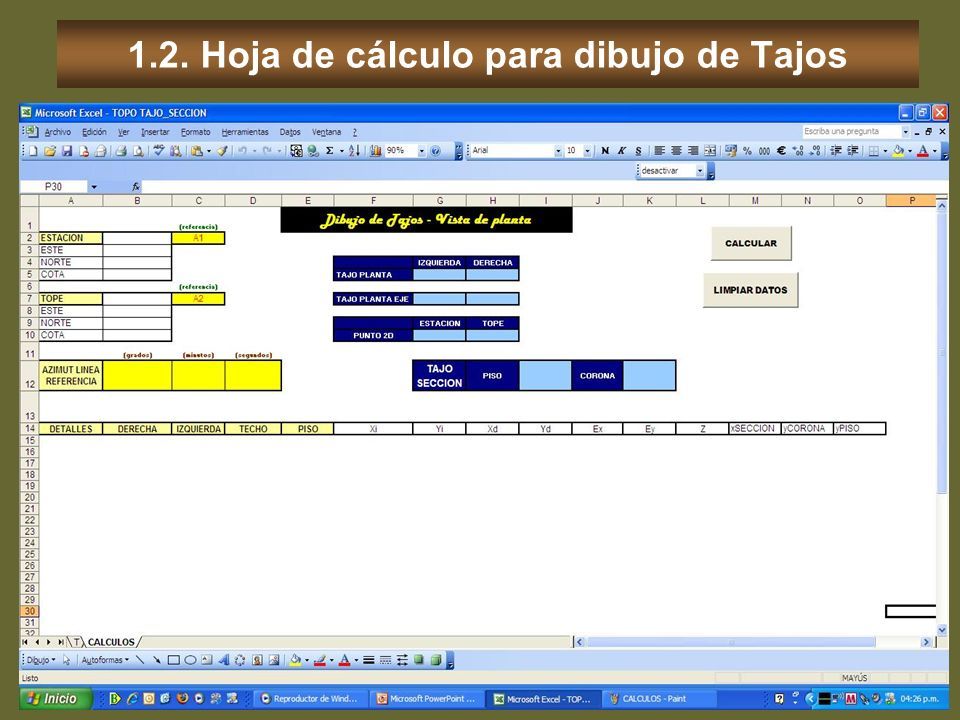

18 1.2. Hoja de cálculo para dibujo de Tajos

19 DATOS: -Referencias de filas de la hoja “T” DATOS: -Detalles de labor DATOS: -Azimut de línea de Sección

20 1.2. Hoja de cálculo para dibujo de Tajos BOTONES: -Cálculo de coordenadas y Poligonales CAD -Limpieza de datos

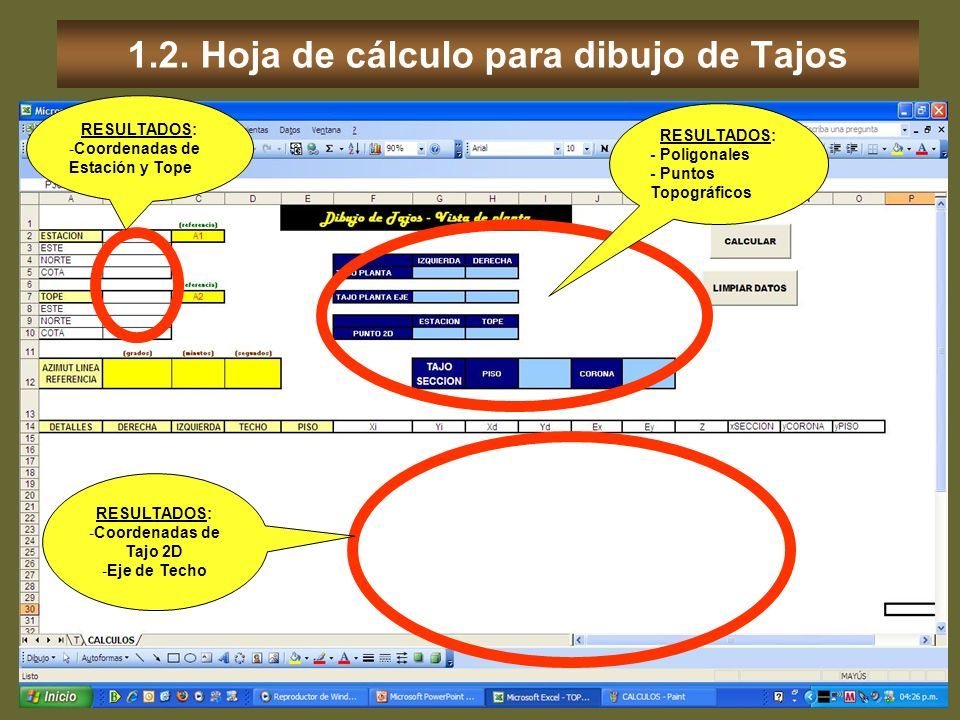

21 1.2. Hoja de cálculo para dibujo de Tajos RESULTADOS: -Coordenadas de Estación y Tope RESULTADOS: - Poligonales - Puntos Topográficos RESULTADOS: -Coordenadas de Tajo 2D -Eje de Techo

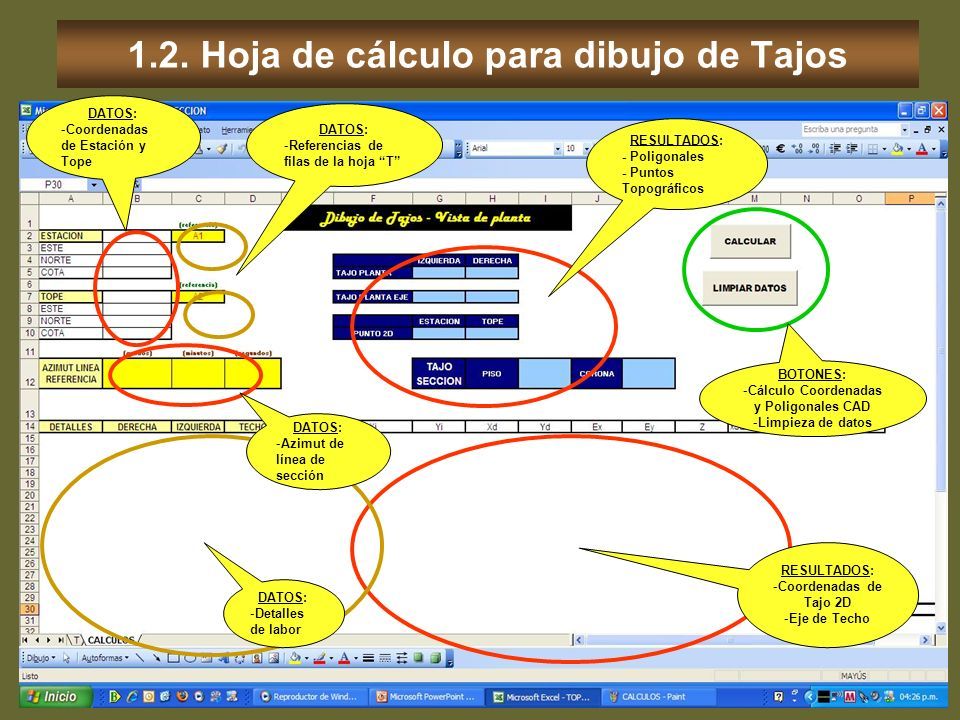

22 1.2. Hoja de cálculo para dibujo de Tajos DATOS: -Coordenadas de Estación y Tope DATOS: -Referencias de filas de la hoja “T” DATOS: -Detalles de labor RESULTADOS: - Poligonales - Puntos Topográficos RESULTADOS: -Coordenadas de Tajo 2D -Eje de Techo BOTONES: -Cálculo Coordenadas y Poligonales CAD -Limpieza de datos DATOS: -Azimut de línea de sección

23 Demo en Excel ARCHIVO: TOPO_TAJO.XLS
