1

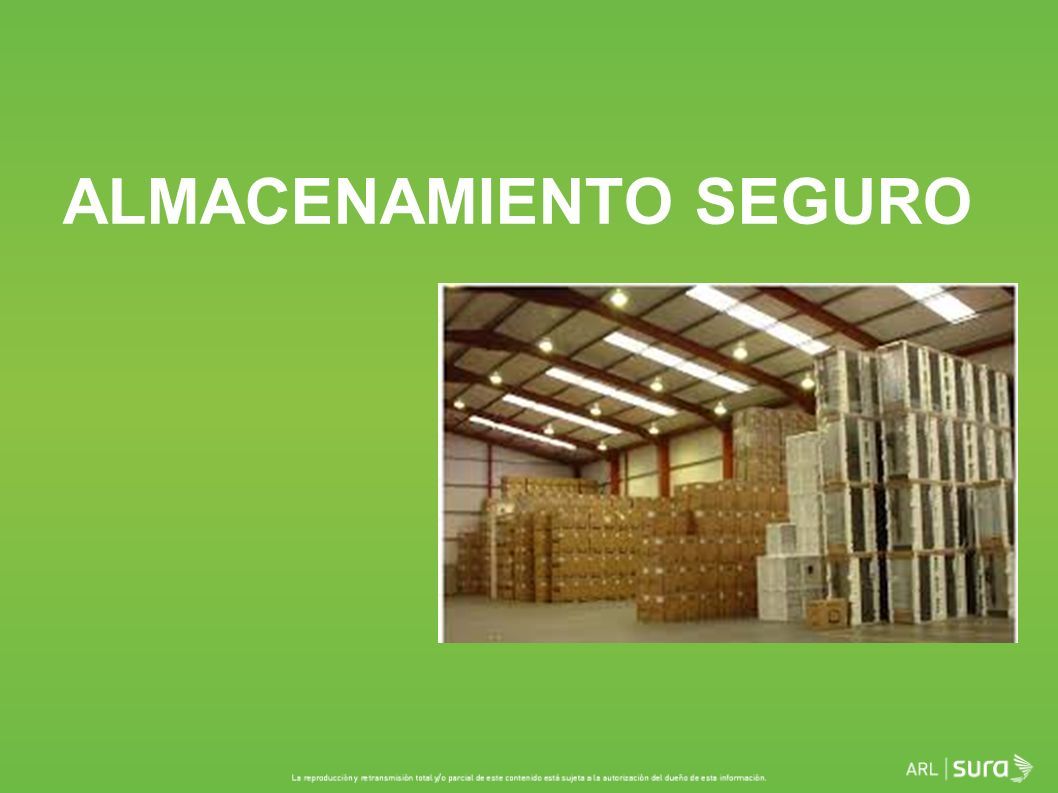

2 ALMACENAMIENTO SEGURO

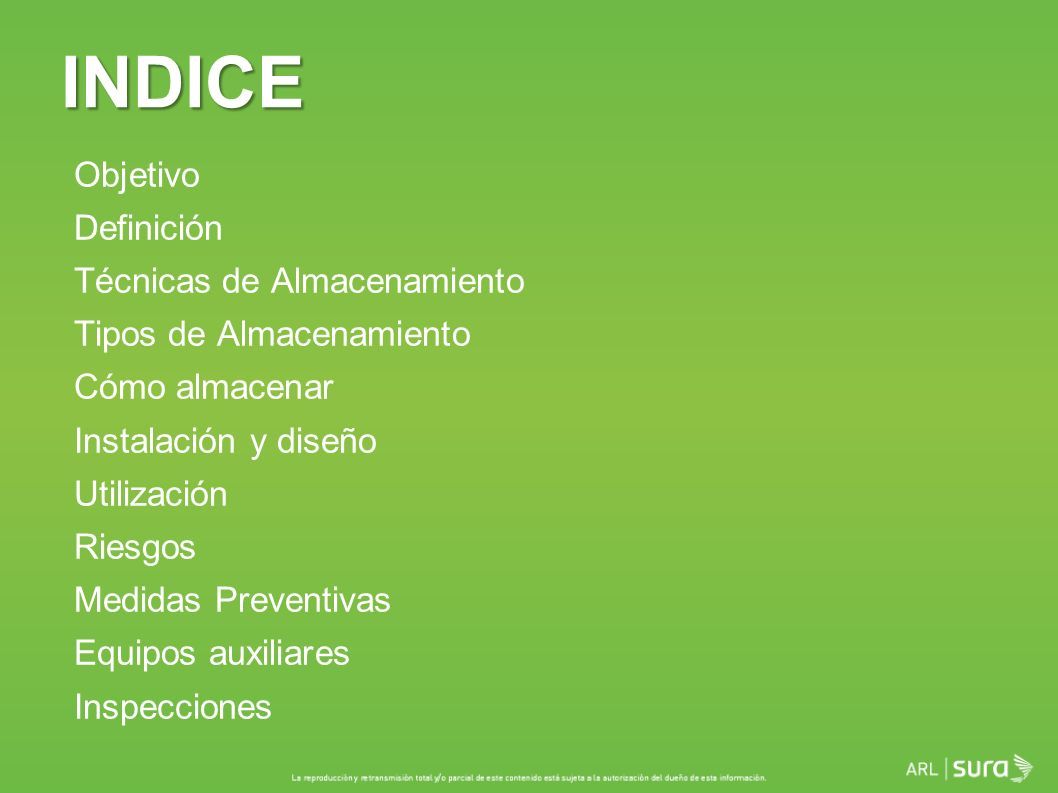

3 INDICE Objetivo Definición Técnicas de Almacenamiento Tipos de Almacenamiento Cómo almacenar Instalación y diseño Utilización Riesgos Medidas Preventivas Equipos auxiliares Inspecciones

4 OBJETIVO Reconocer las técnicas de almacenamiento Identificar los riesgos que genera la disposición y almacenamiento inadecuado de elementos Aplicar los procedimientos en almacenamiento seguro, su seguimiento y control con el fin de disminuir la probabilidad de accidentes, enfermedades, daños a la propiedad o al ambiente.

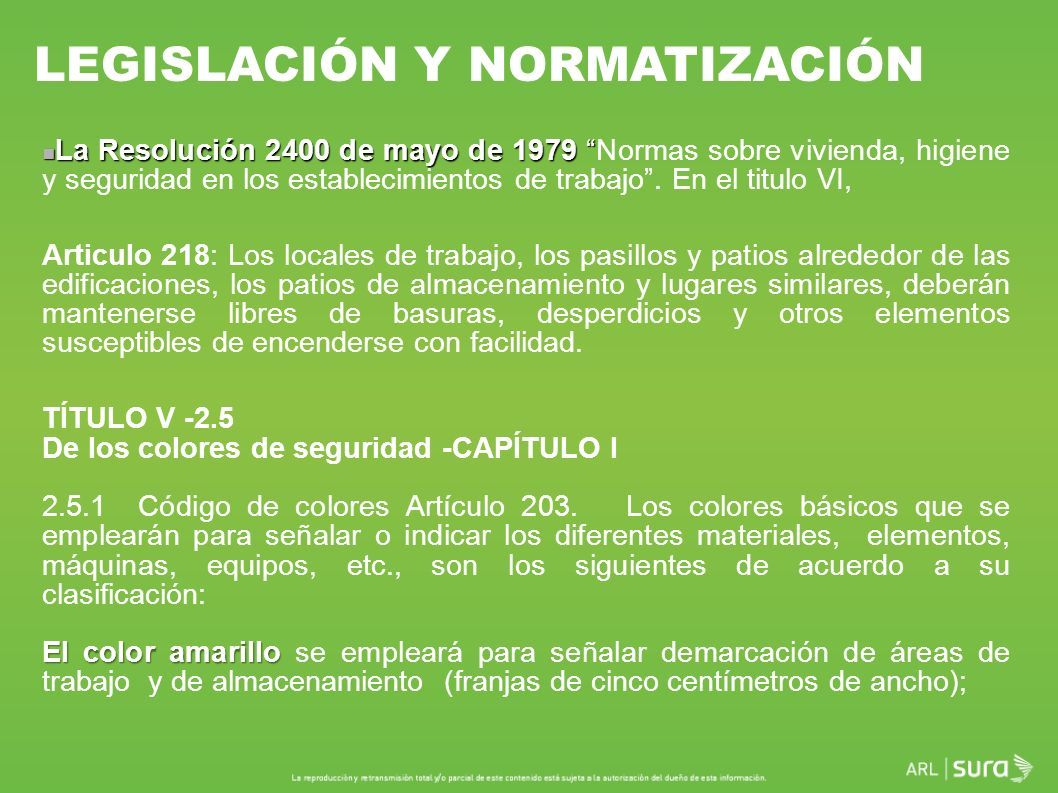

5 La Resolución 2400 de mayo de 1979 “ La Resolución 2400 de mayo de 1979 “Normas sobre vivienda, higiene y seguridad en los establecimientos de trabajo”. En el titulo VI, Articulo 218: Los locales de trabajo, los pasillos y patios alrededor de las edificaciones, los patios de almacenamiento y lugares similares, deberán mantenerse libres de basuras, desperdicios y otros elementos susceptibles de encenderse con facilidad. TÍTULO V -2.5 De los colores de seguridad -CAPÍTULO I 2.5.1 Código de colores Artículo 203. Los colores básicos que se emplearán para señalar o indicar los diferentes materiales, elementos, máquinas, equipos, etc., son los siguientes de acuerdo a su clasificación: El color amarillo El color amarillo se empleará para señalar demarcación de áreas de trabajo y de almacenamiento (franjas de cinco centímetros de ancho); LEGISLACIÓN Y NORMATIZACIÓN

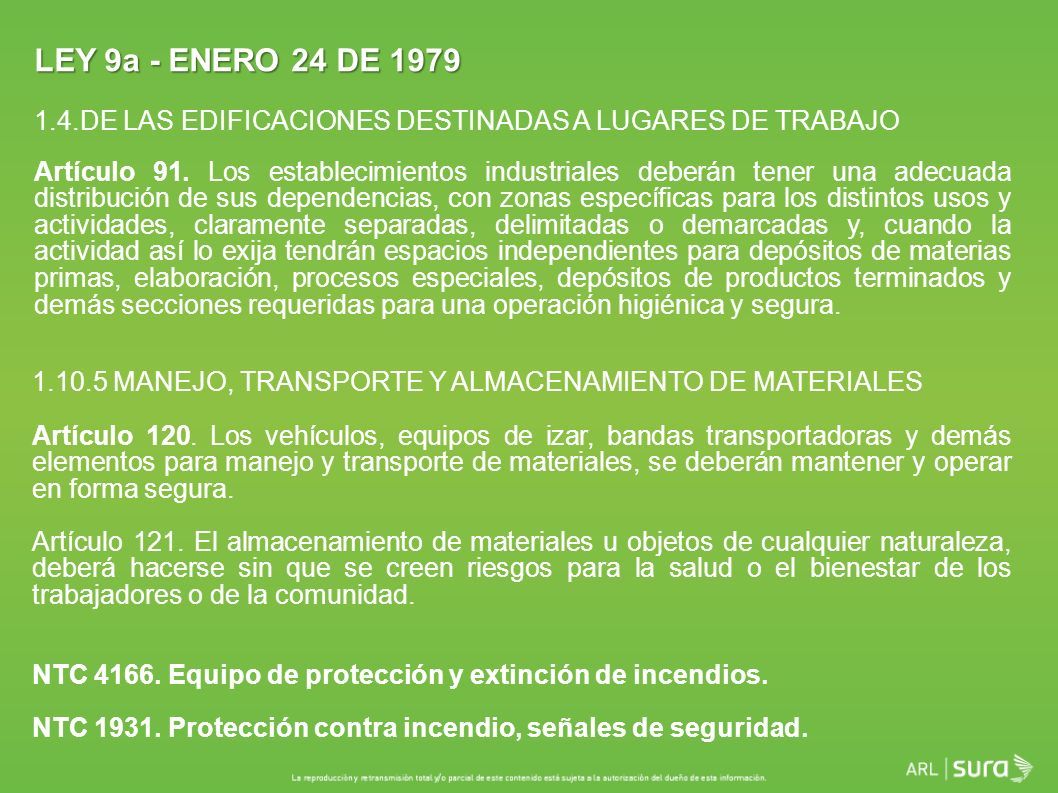

6 LEY 9a - ENERO 24 DE 1979 1.4.DE LAS EDIFICACIONES DESTINADAS A LUGARES DE TRABAJO Artículo 91. Los establecimientos industriales deberán tener una adecuada distribución de sus dependencias, con zonas específicas para los distintos usos y actividades, claramente separadas, delimitadas o demarcadas y, cuando la actividad así lo exija tendrán espacios independientes para depósitos de materias primas, elaboración, procesos especiales, depósitos de productos terminados y demás secciones requeridas para una operación higiénica y segura. 1.10.5 MANEJO, TRANSPORTE Y ALMACENAMIENTO DE MATERIALES Artículo 120. Los vehículos, equipos de izar, bandas transportadoras y demás elementos para manejo y transporte de materiales, se deberán mantener y operar en forma segura. Artículo 121. El almacenamiento de materiales u objetos de cualquier naturaleza, deberá hacerse sin que se creen riesgos para la salud o el bienestar de los trabajadores o de la comunidad. NTC 4166. Equipo de protección y extinción de incendios. NTC 1931. Protección contra incendio, señales de seguridad.

7 DEFINICIONES Almacenamiento de Materiales : Es una actividad incluida en el grupo de operaciones, que tiene por objeto ocuparse de los materiales que la empresa mueve, conserva y transforma para la consecución de sus fines productivos. Almacenamiento de Materiales : Es una actividad incluida en el grupo de operaciones, que tiene por objeto ocuparse de los materiales que la empresa mueve, conserva y transforma para la consecución de sus fines productivos.

8 ALMACEN: Área donde se despachan y reciben materiales. Bodegas, patios de almacenamiento APILAR: Colocar ordenadamente un objeto sobre otro ARRUMAR: Distribuir la carga en grupos o montones organizados BODEGA: Lugar donde se almacenan o se guardan ordenadamente los materiales

9 ESTIBA: Bandeja, tablero, paleta. Generalmente construido con tablones de madera que se utiliza para apilar o arrumar materiales y facilitar su transporte. MANIPULAR: Mover, trasladar, transportar o empacar mercancías con las manos o con ayuda mecánica EMBALAJE: Empaque o cubierta que protege una mercancía o material.

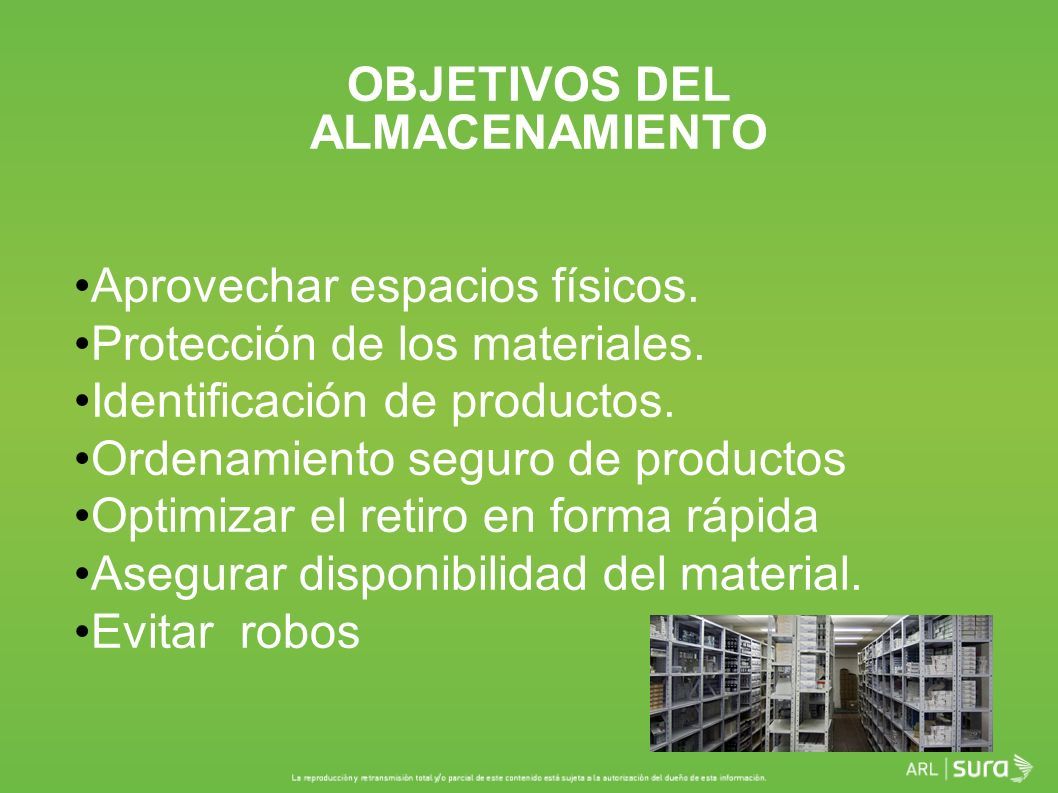

10 OBJETIVOS DEL ALMACENAMIENTO Aprovechar espacios físicos. Protección de los materiales. Identificación de productos. Ordenamiento seguro de productos Optimizar el retiro en forma rápida Asegurar disponibilidad del material. Evitar robos

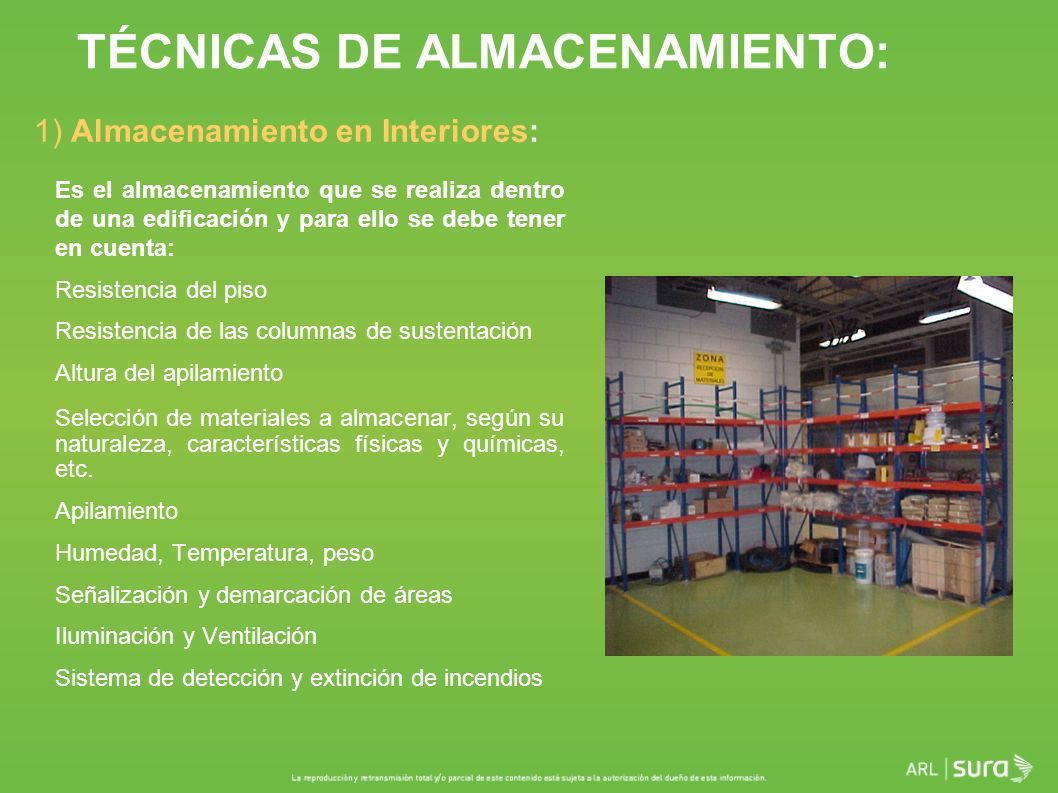

11 TÉCNICAS DE ALMACENAMIENTO: Es el almacenamiento que se realiza dentro de una edificación y para ello se debe tener en cuenta: Resistencia del piso Resistencia de las columnas de sustentación Altura del apilamiento Selección de materiales a almacenar, según su naturaleza, características físicas y químicas, etc. Apilamiento Humedad, Temperatura, peso Señalización y demarcación de áreas Iluminación y Ventilación Sistema de detección y extinción de incendios 1) Almacenamiento en Interiores:

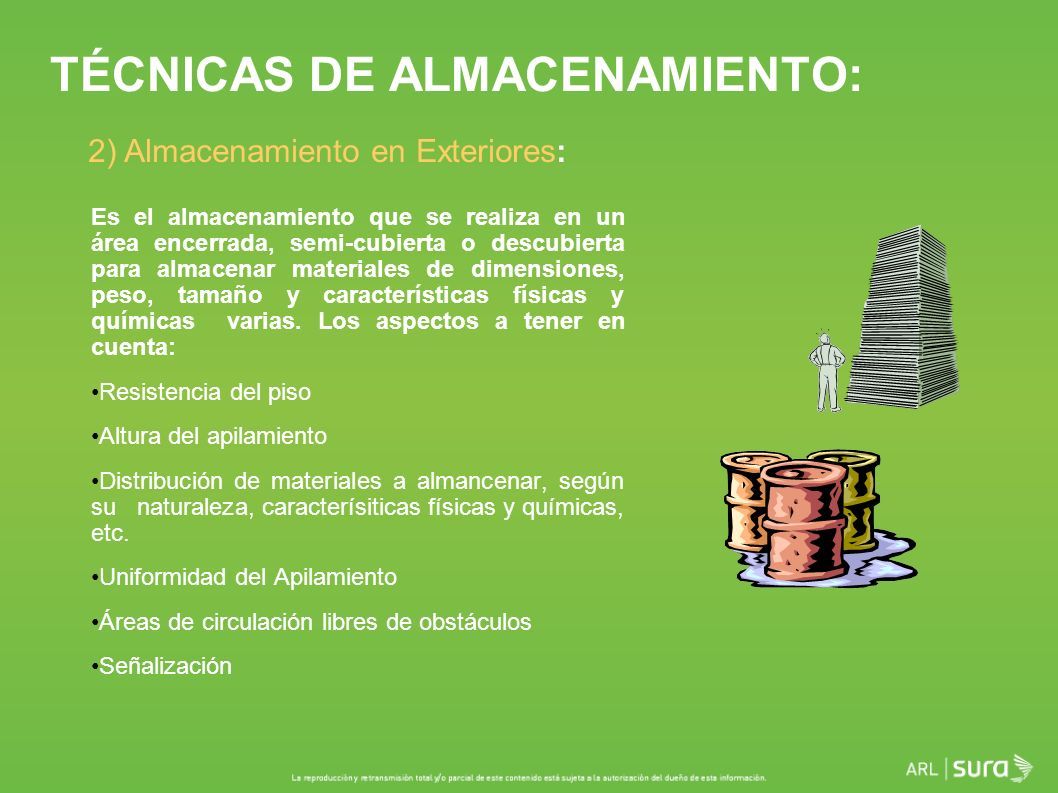

12 TÉCNICAS DE ALMACENAMIENTO: Es el almacenamiento que se realiza en un área encerrada, semi-cubierta o descubierta para almacenar materiales de dimensiones, peso, tamaño y características físicas y químicas varias. Los aspectos a tener en cuenta: Resistencia del piso Altura del apilamiento Distribución de materiales a almancenar, según su naturaleza, caracterísiticas físicas y químicas, etc. Uniformidad del Apilamiento Áreas de circulación libres de obstáculos Señalización 2) Almacenamiento en Exteriores:

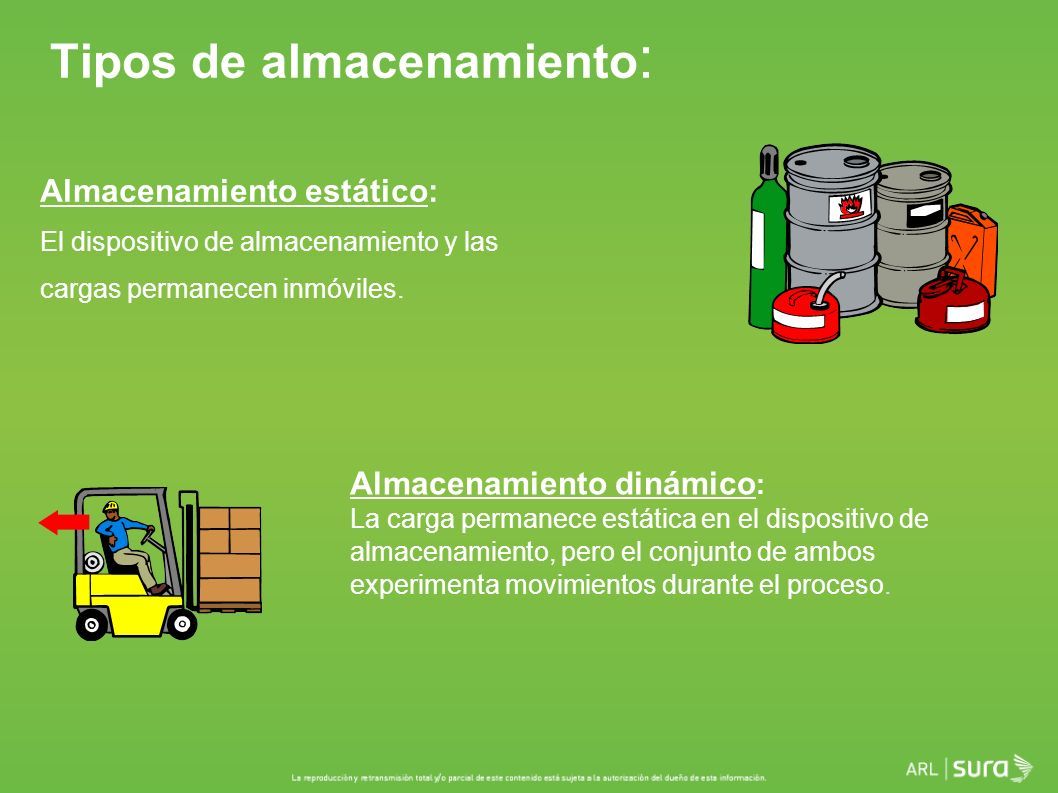

13 Almacenamiento estático: El dispositivo de almacenamiento y las cargas permanecen inmóviles. Almacenamiento dinámico : La carga permanece estática en el dispositivo de almacenamiento, pero el conjunto de ambos experimenta movimientos durante el proceso. Tipos de almacenamiento :

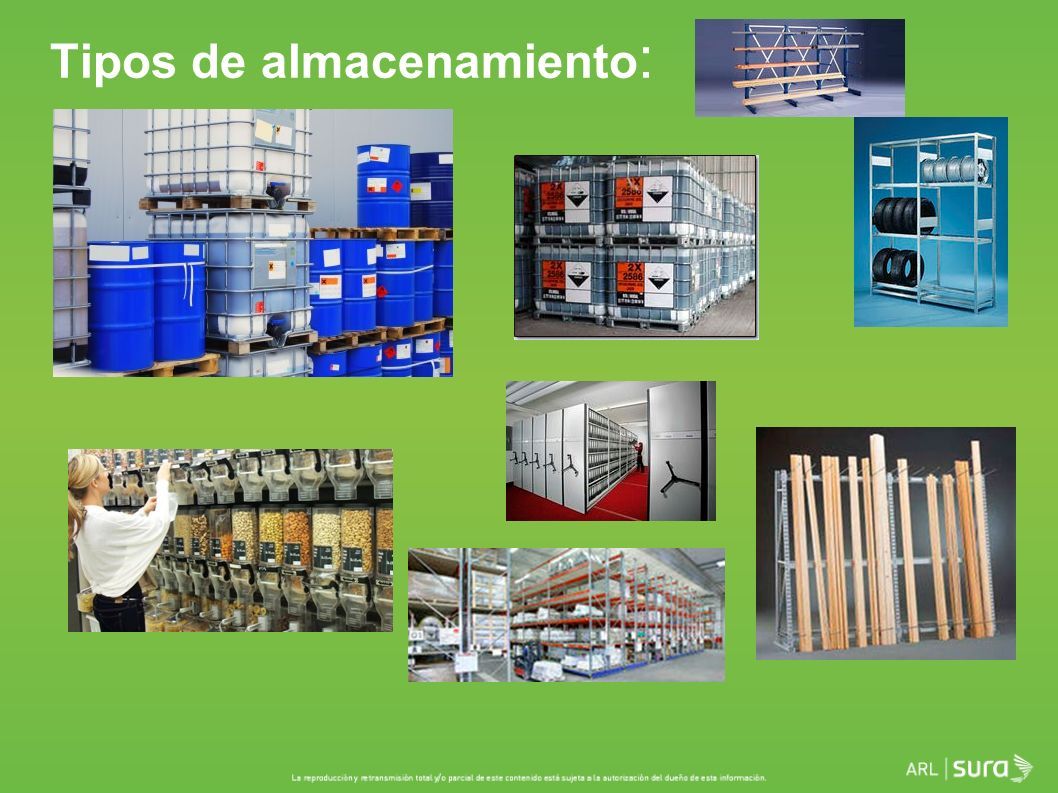

14

15 Como Almacenar? Al almacenar Cilindros, barriles o tambores  Contar con drenaje  Buena Ventilación  Proteger de los rayos solares  Si son materiales tóxicos, corrosivos, inflamables o explosivos se deben almacenar en sitios especiales y aislados.  El almacenamiento de tambores se hace sobre soportes individuales para su fácil manejo.  Tambores metálicos de más de 100 litros de capacidad.  Pila común: 3 tambores  Pila sobre estiba: 1 tambor por estiba.  La altura máxima será de 4 estibas.

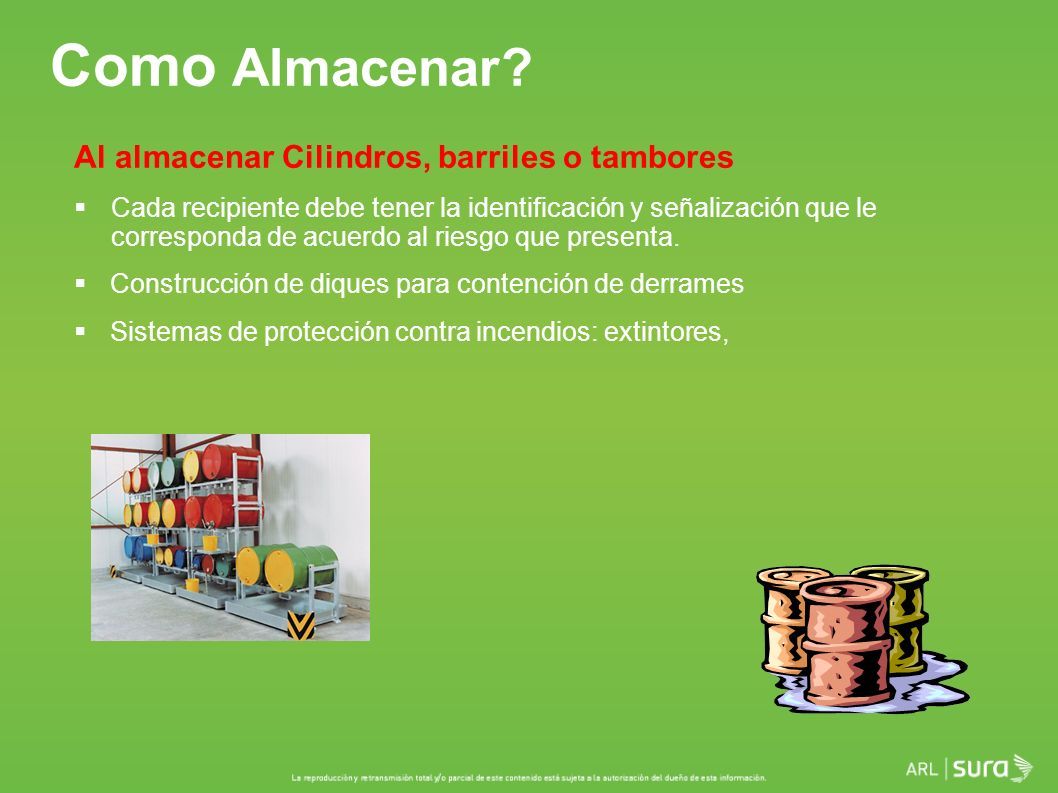

16 Como Almacenar? Al almacenar Cilindros, barriles o tambores  Cada recipiente debe tener la identificación y señalización que le corresponda de acuerdo al riesgo que presenta.  Construcción de diques para contención de derrames  Sistemas de protección contra incendios: extintores,

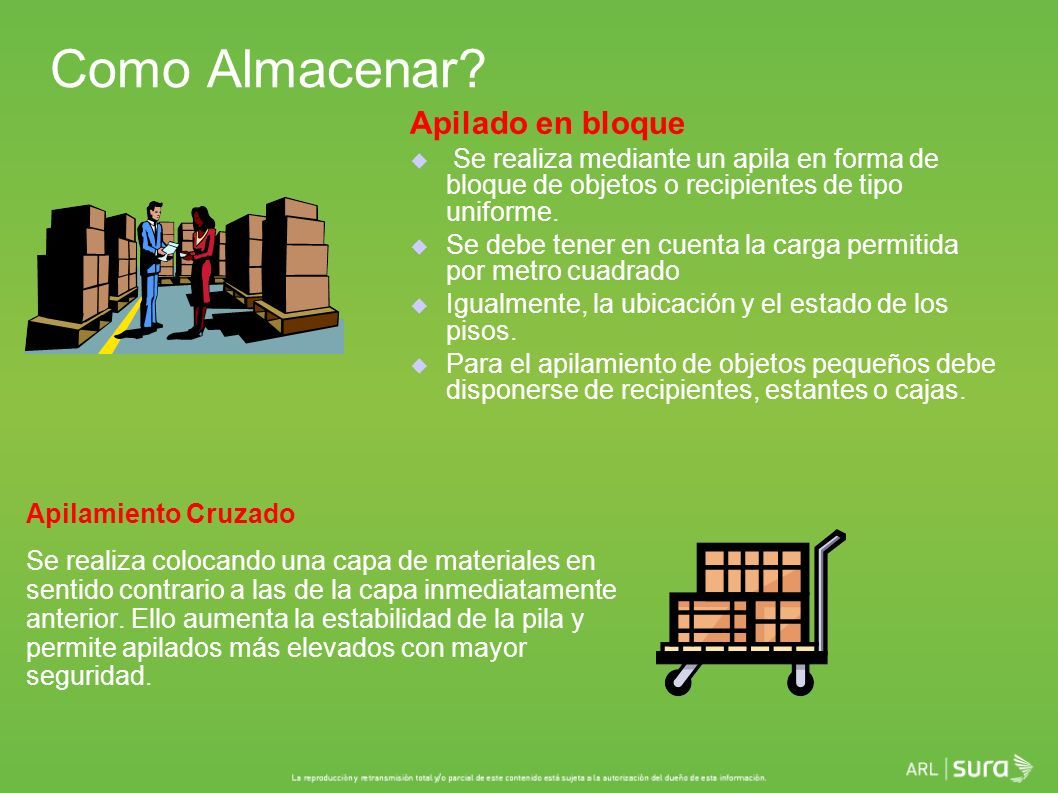

17 Como Almacenar? Apilamiento Cruzado Se realiza colocando una capa de materiales en sentido contrario a las de la capa inmediatamente anterior. Ello aumenta la estabilidad de la pila y permite apilados más elevados con mayor seguridad. Apilado en bloque  Se realiza mediante un apila en forma de bloque de objetos o recipientes de tipo uniforme.  Se debe tener en cuenta la carga permitida por metro cuadrado  Igualmente, la ubicación y el estado de los pisos.  Para el apilamiento de objetos pequeños debe disponerse de recipientes, estantes o cajas.

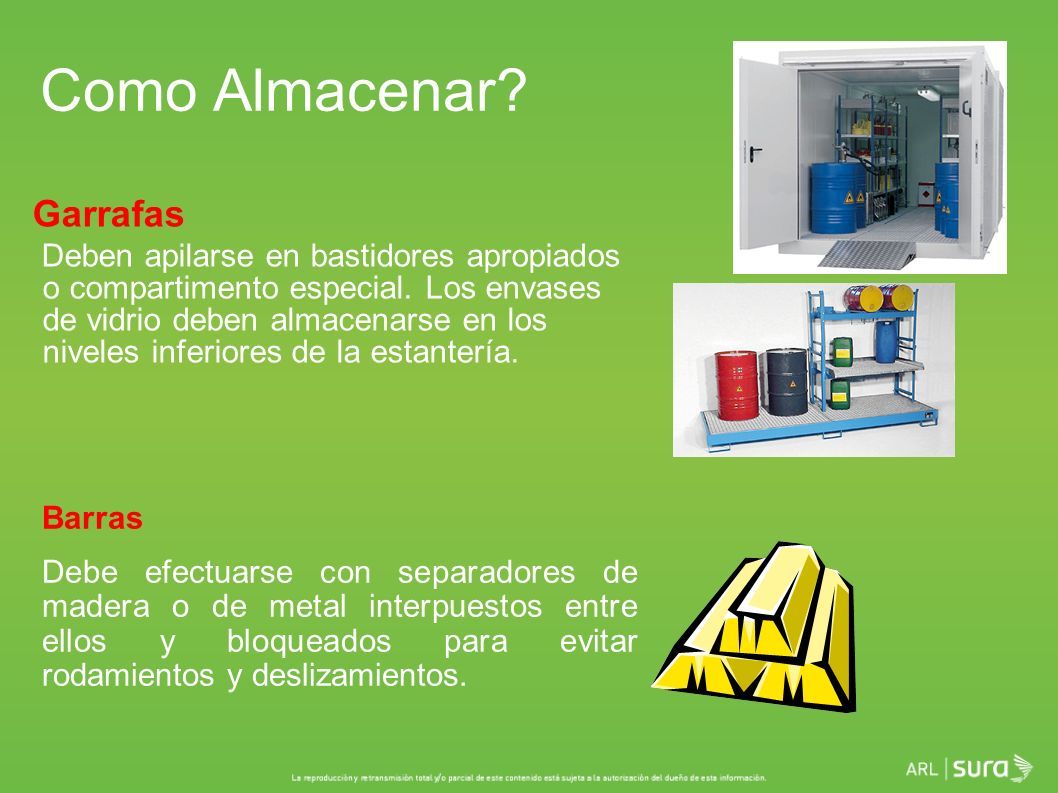

18 Como Almacenar? Barras Debe efectuarse con separadores de madera o de metal interpuestos entre ellos y bloqueados para evitar rodamientos y deslizamientos. Garrafas Deben apilarse en bastidores apropiados o compartimento especial. Los envases de vidrio deben almacenarse en los niveles inferiores de la estantería.

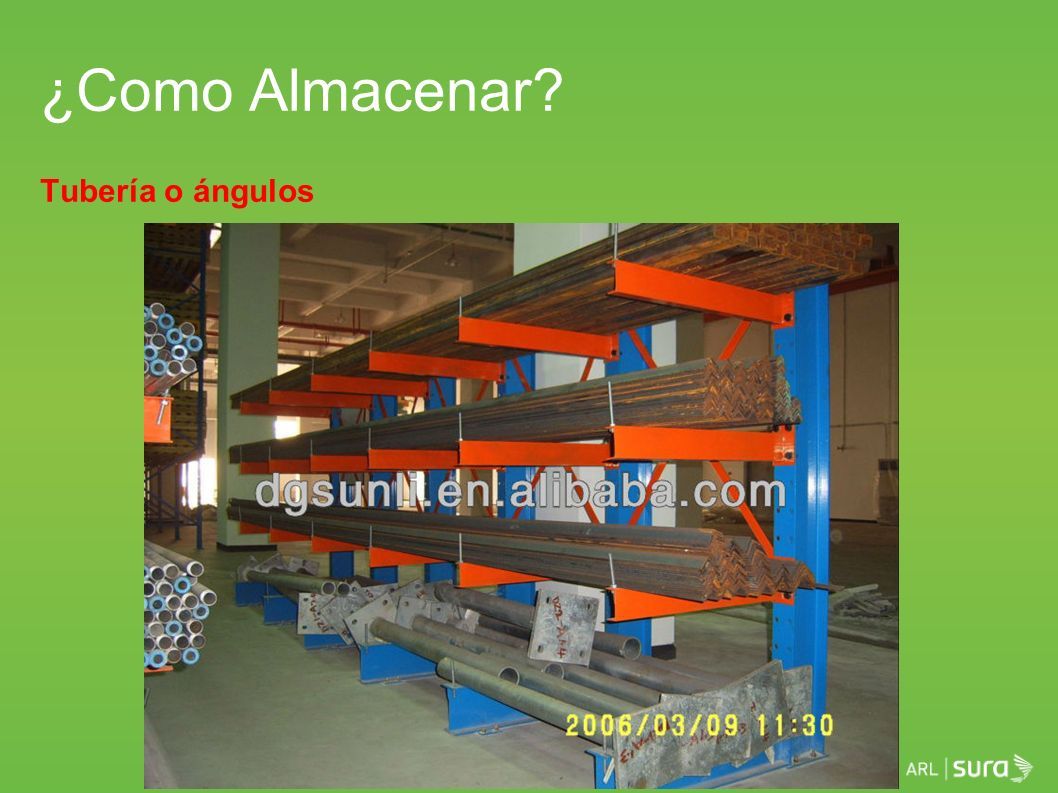

19 ¿Como Almacenar? Tubería o ángulos

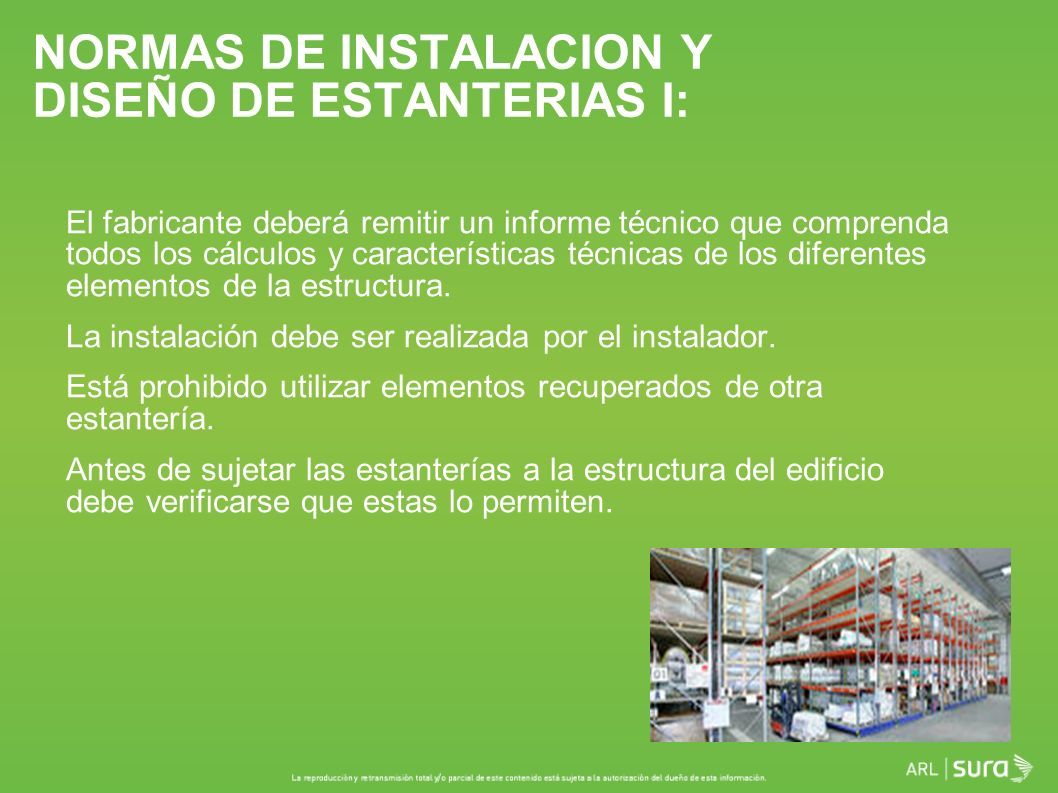

20 NORMAS DE INSTALACION Y DISEÑO DE ESTANTERIAS I: El fabricante deberá remitir un informe técnico que comprenda todos los cálculos y características técnicas de los diferentes elementos de la estructura. La instalación debe ser realizada por el instalador. Está prohibido utilizar elementos recuperados de otra estantería. Antes de sujetar las estanterías a la estructura del edificio debe verificarse que estas lo permiten.

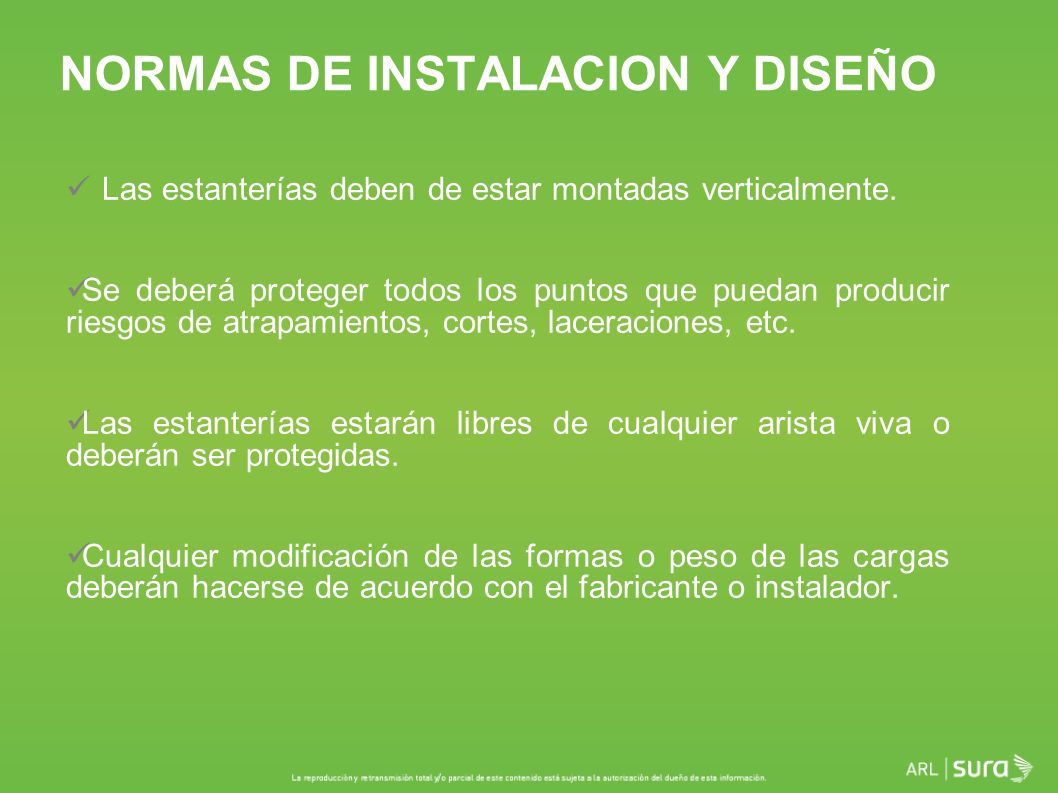

21 NORMAS DE INSTALACION Y DISEÑO Las estanterías deben de estar montadas verticalmente. Se deberá proteger todos los puntos que puedan producir riesgos de atrapamientos, cortes, laceraciones, etc. Las estanterías estarán libres de cualquier arista viva o deberán ser protegidas. Cualquier modificación de las formas o peso de las cargas deberán hacerse de acuerdo con el fabricante o instalador.

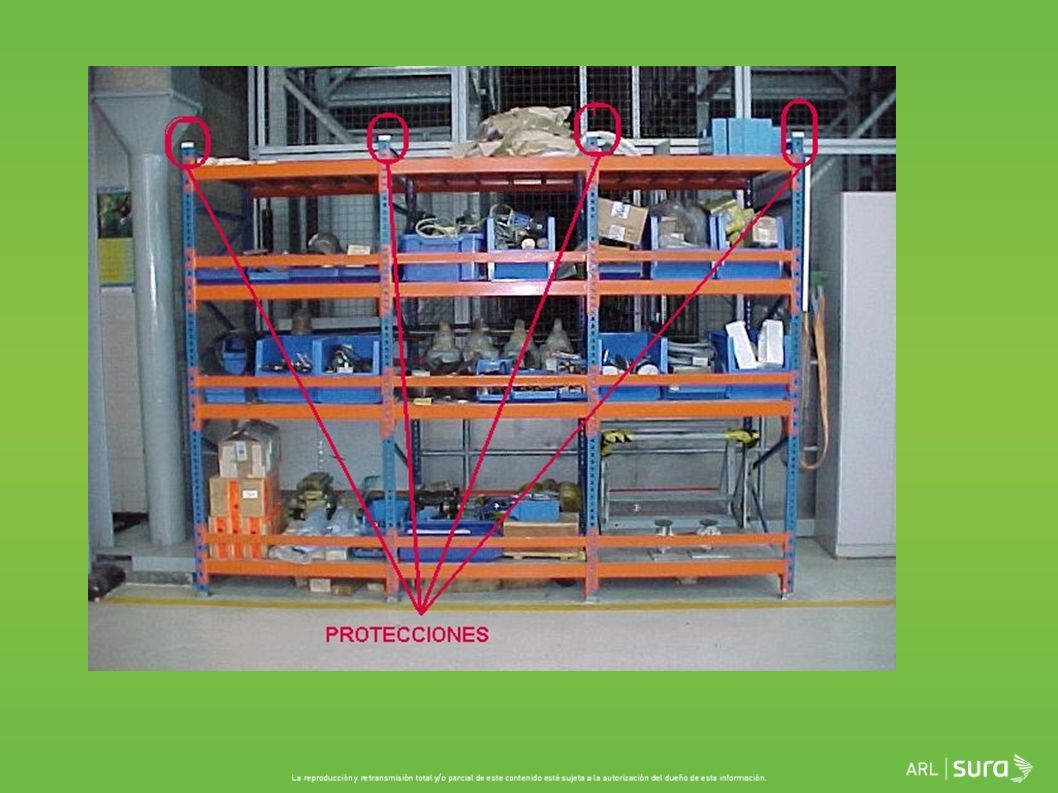

22

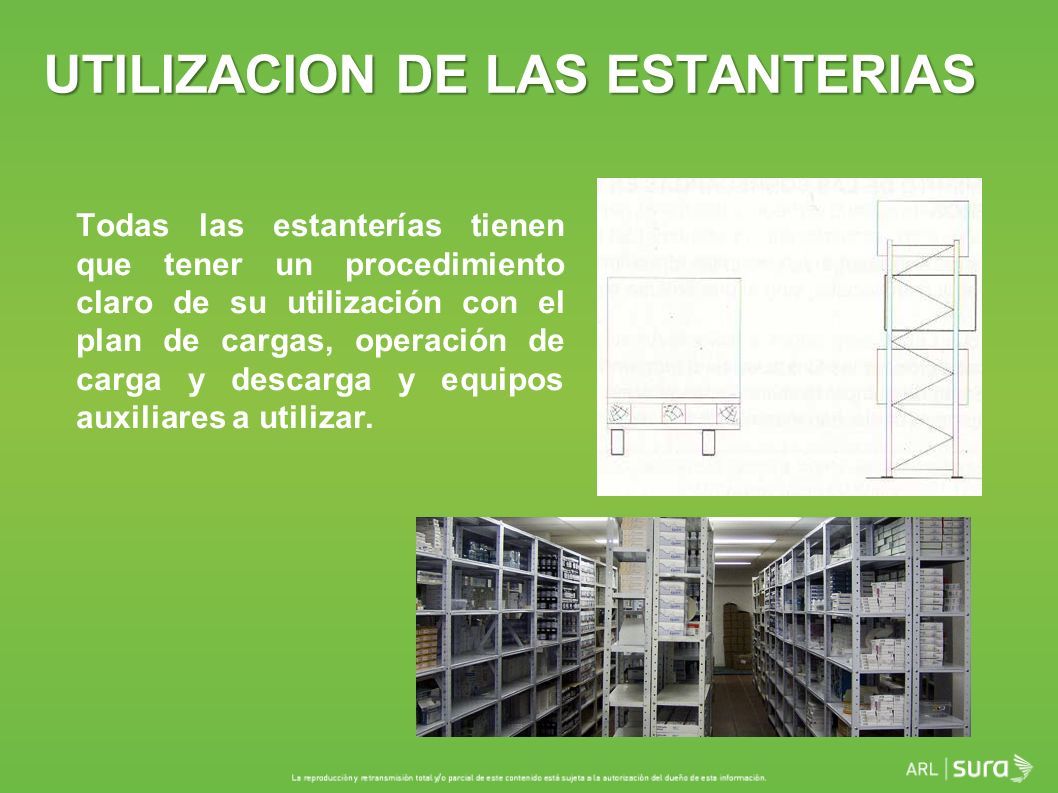

23 UTILIZACION DE LAS ESTANTERIAS Todas las estanterías tienen que tener un procedimiento claro de su utilización con el plan de cargas, operación de carga y descarga y equipos auxiliares a utilizar.

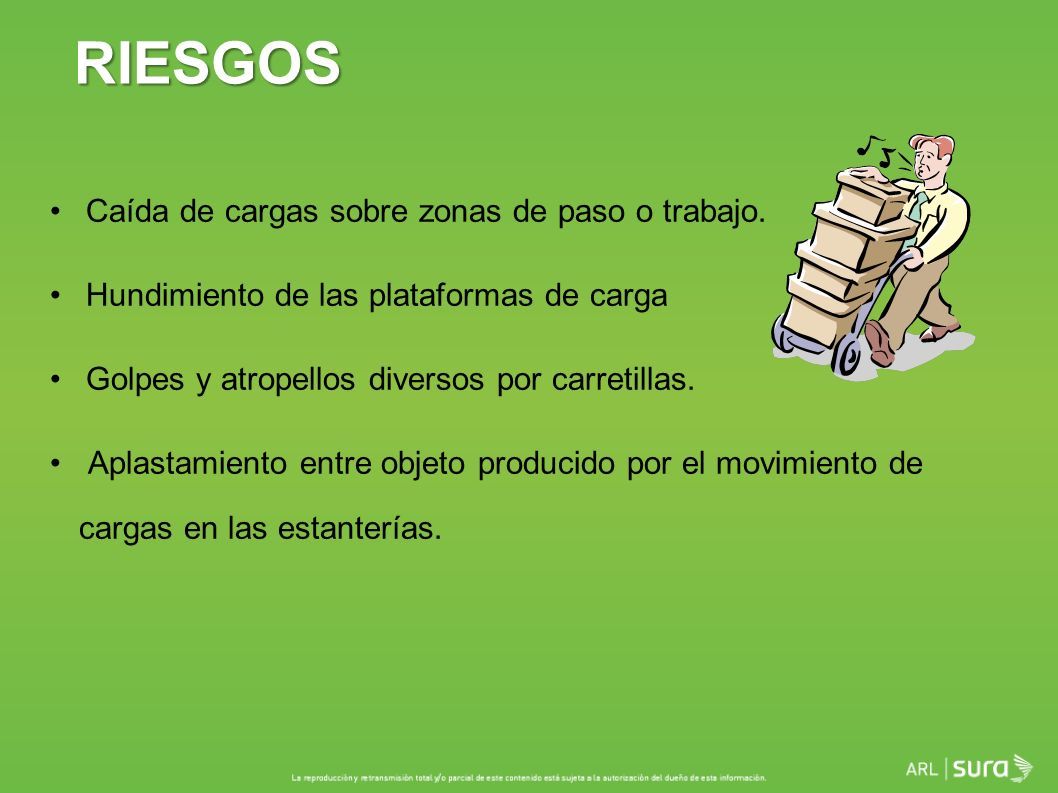

24 RIESGOS RIESGOS Caída de cargas sobre zonas de paso o trabajo. Hundimiento de las plataformas de carga Golpes y atropellos diversos por carretillas. Aplastamiento entre objeto producido por el movimiento de cargas en las estanterías.

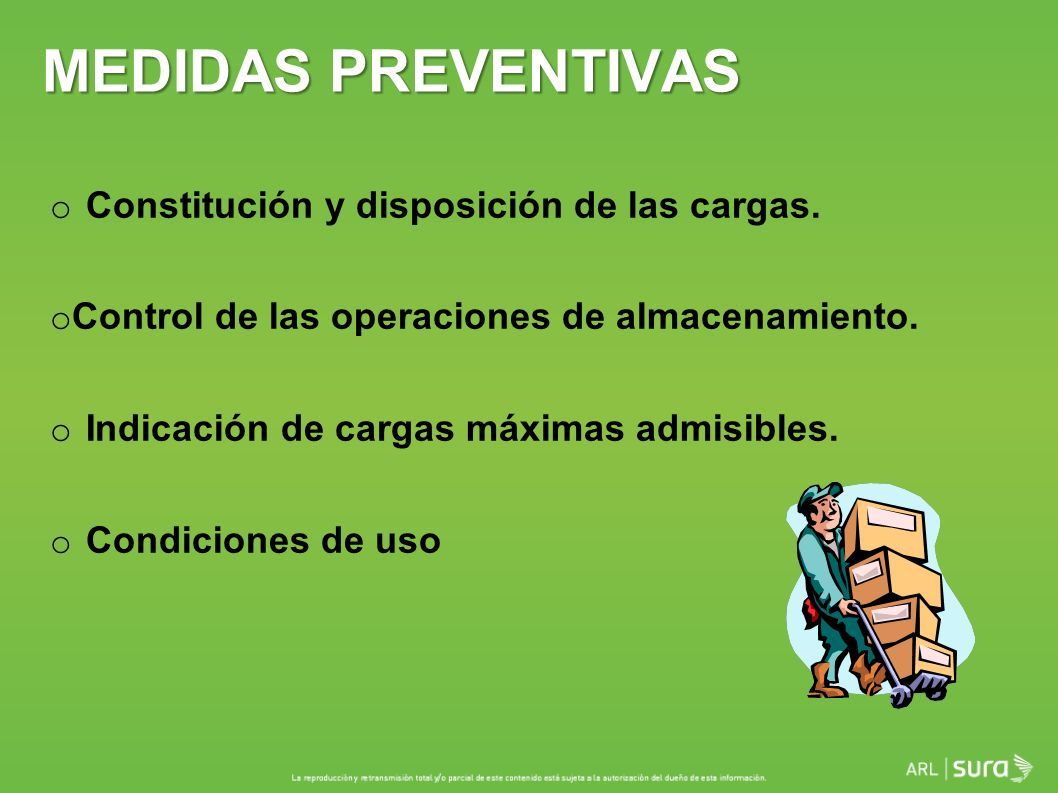

25 MEDIDAS PREVENTIVAS o Constitución y disposición de las cargas. o Control de las operaciones de almacenamiento. o Indicación de cargas máximas admisibles. o Condiciones de uso

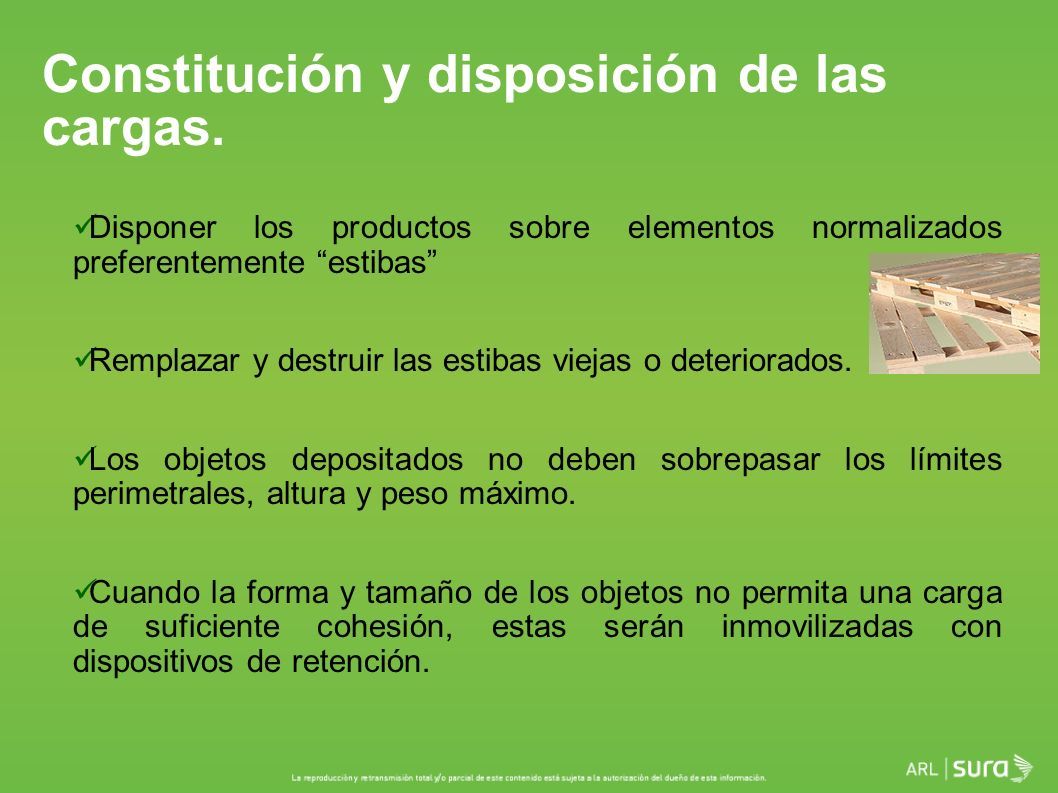

26 Constitución y disposición de las cargas. Disponer los productos sobre elementos normalizados preferentemente “estibas” Remplazar y destruir las estibas viejas o deteriorados. Los objetos depositados no deben sobrepasar los límites perimetrales, altura y peso máximo. Cuando la forma y tamaño de los objetos no permita una carga de suficiente cohesión, estas serán inmovilizadas con dispositivos de retención.

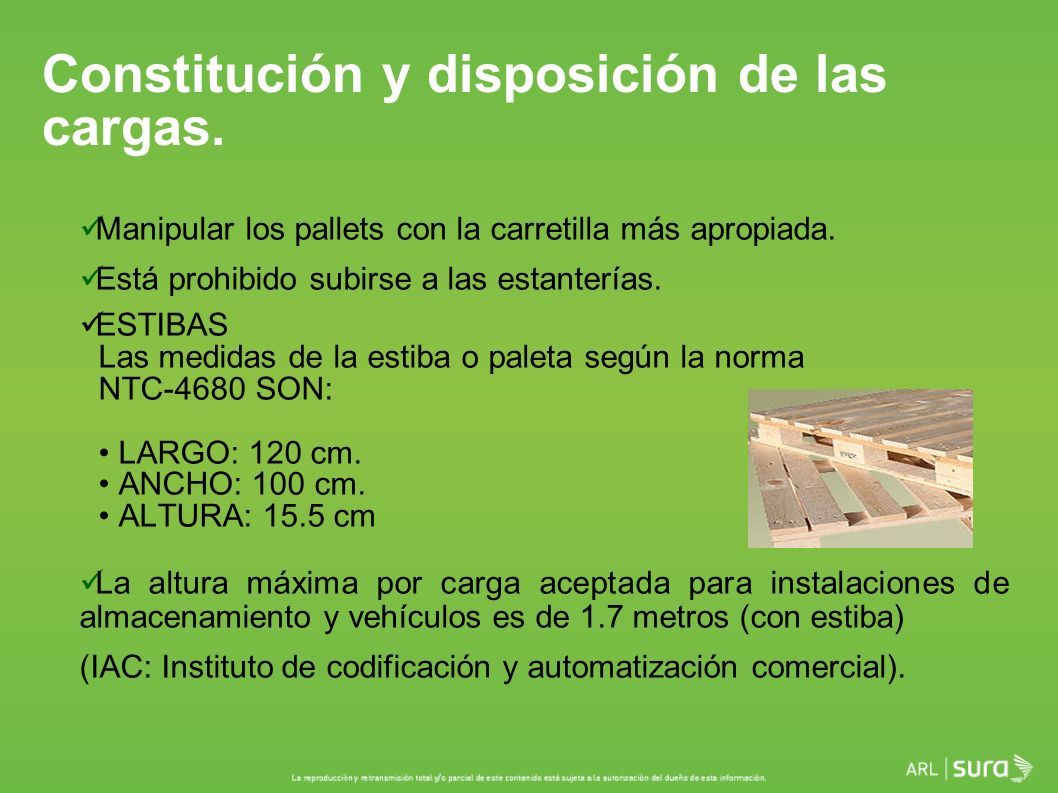

27 Constitución y disposición de las cargas. Manipular los pallets con la carretilla más apropiada. Está prohibido subirse a las estanterías. ESTIBAS Las medidas de la estiba o paleta según la norma NTC-4680 SON: LARGO: 120 cm. ANCHO: 100 cm. ALTURA: 15.5 cm La altura máxima por carga aceptada para instalaciones de almacenamiento y vehículos es de 1.7 metros (con estiba) (IAC: Instituto de codificación y automatización comercial).

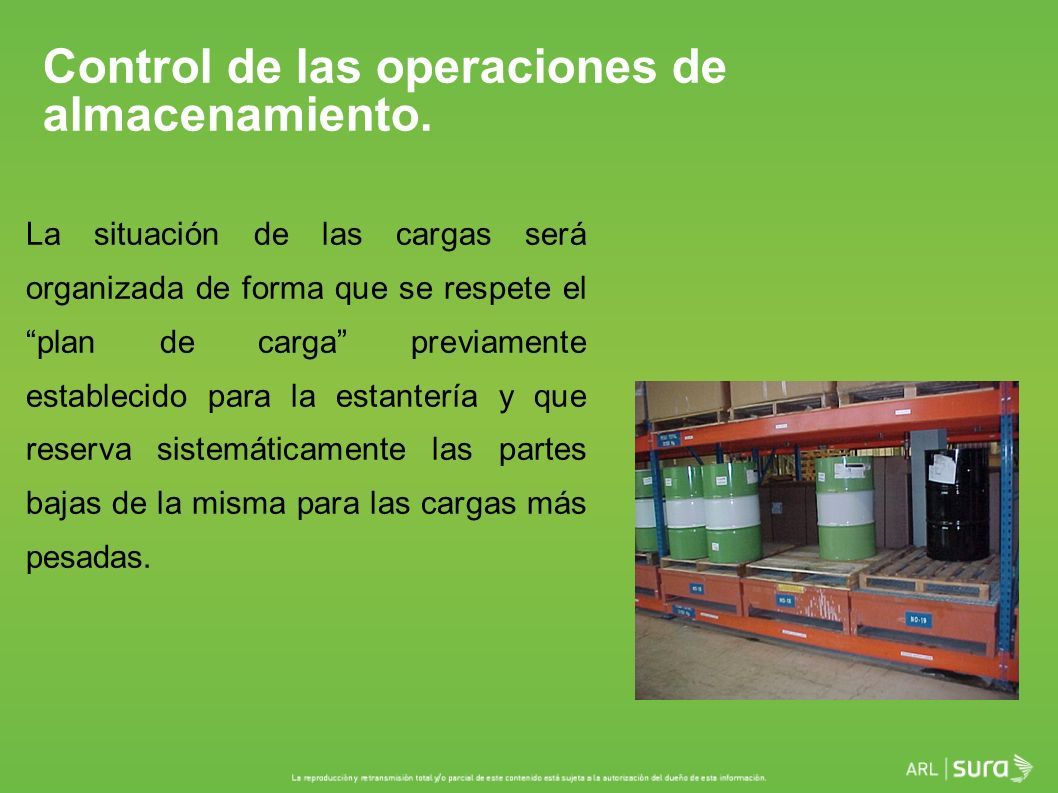

28 Control de las operaciones de almacenamiento. La situación de las cargas será organizada de forma que se respete el “plan de carga” previamente establecido para la estantería y que reserva sistemáticamente las partes bajas de la misma para las cargas más pesadas.

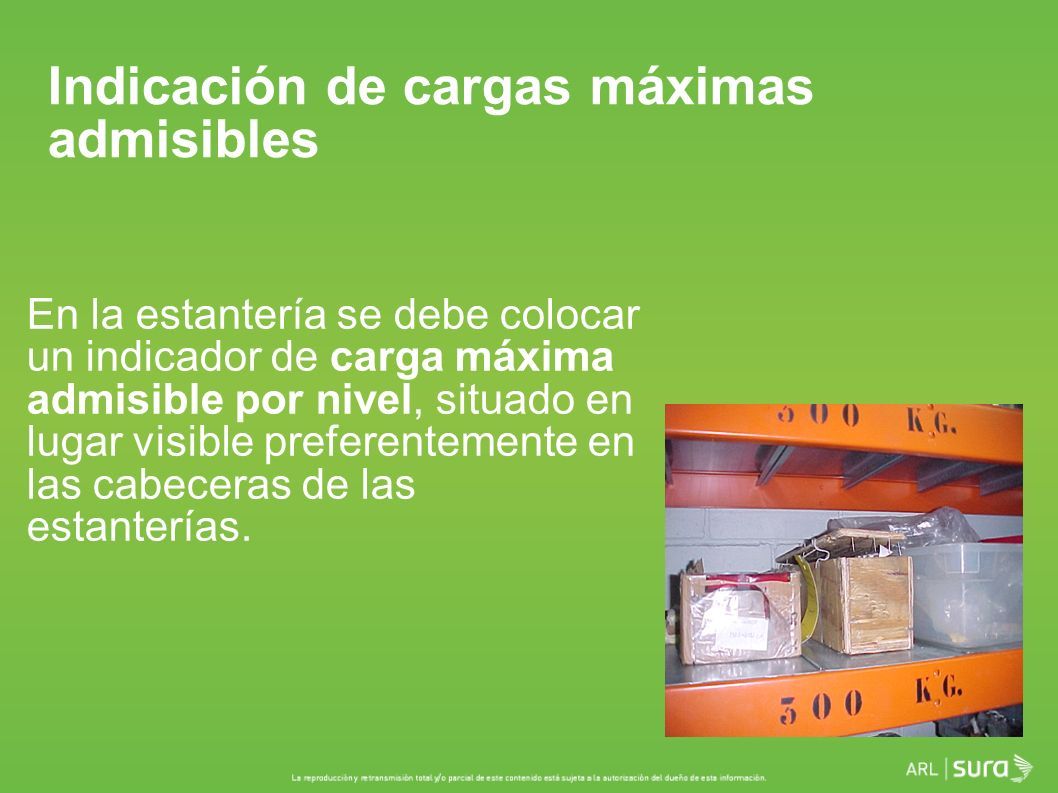

29 Indicación de cargas máximas admisibles En la estantería se debe colocar un indicador de carga máxima admisible por nivel, situado en lugar visible preferentemente en las cabeceras de las estanterías.

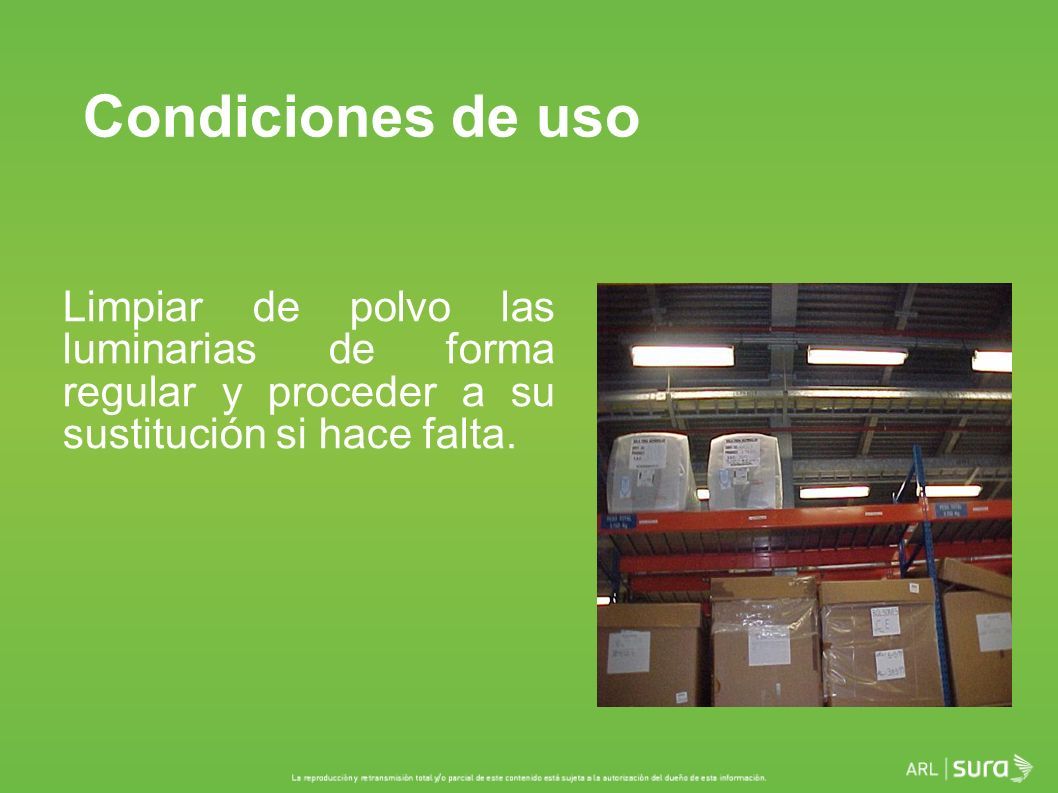

30 Condiciones de uso Limpiar de polvo las luminarias de forma regular y proceder a su sustitución si hace falta.

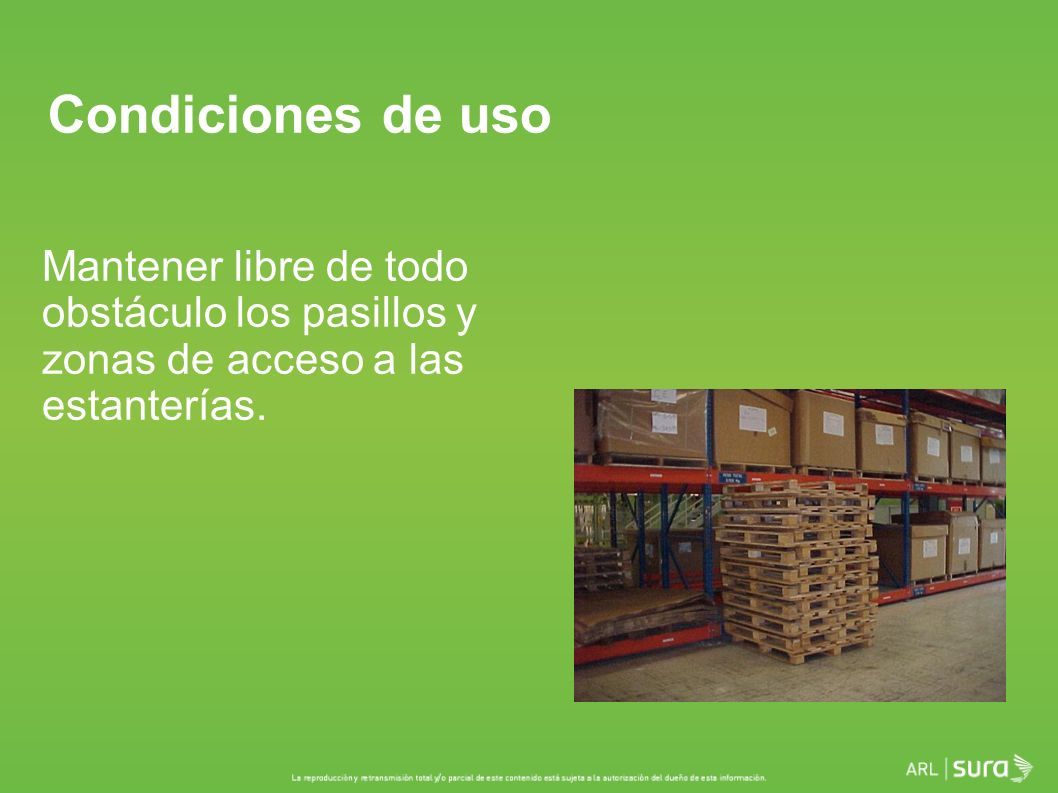

31 Mantener libre de todo obstáculo los pasillos y zonas de acceso a las estanterías. Condiciones de uso

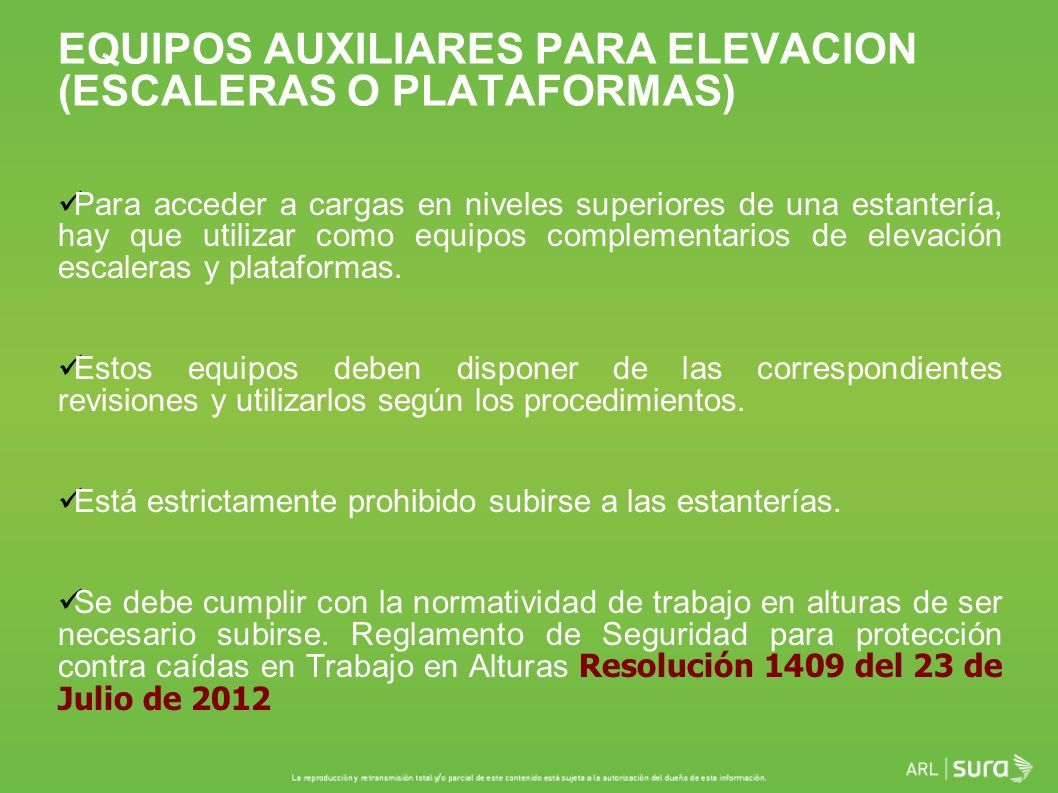

32 EQUIPOS AUXILIARES PARA ELEVACION (ESCALERAS O PLATAFORMAS) Para acceder a cargas en niveles superiores de una estantería, hay que utilizar como equipos complementarios de elevación escaleras y plataformas. Estos equipos deben disponer de las correspondientes revisiones y utilizarlos según los procedimientos. Está estrictamente prohibido subirse a las estanterías. Se debe cumplir con la normatividad de trabajo en alturas de ser necesario subirse. Reglamento de Seguridad para protección contra caídas en Trabajo en Alturas Resolución 1409 del 23 de Julio de 2012

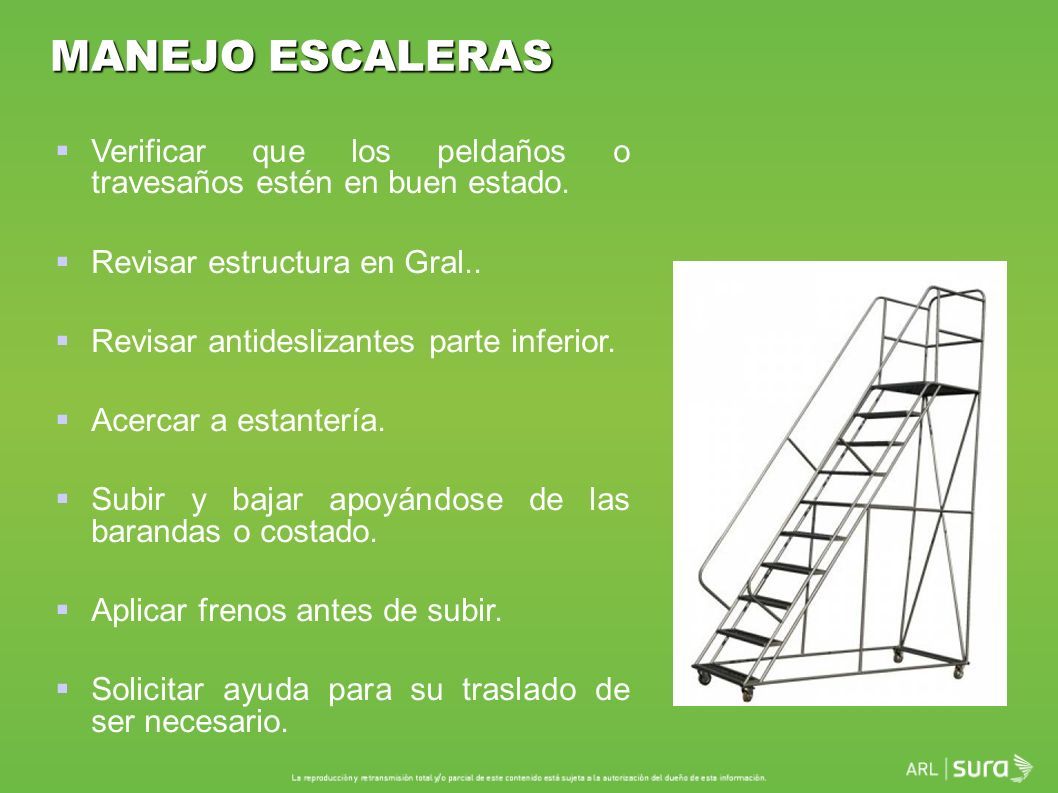

33 MANEJO ESCALERAS  Verificar que los peldaños o travesaños estén en buen estado.  Revisar estructura en Gral..  Revisar antideslizantes parte inferior.  Acercar a estantería.  Subir y bajar apoyándose de las barandas o costado.  Aplicar frenos antes de subir.  Solicitar ayuda para su traslado de ser necesario.

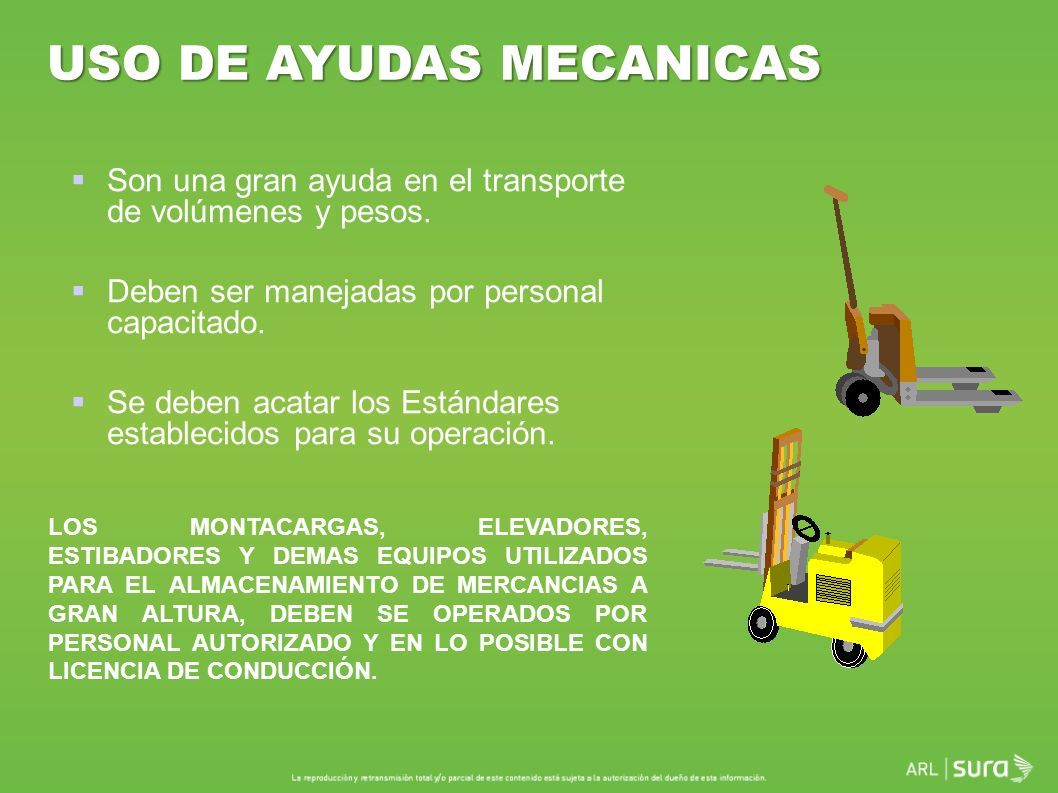

34  Son una gran ayuda en el transporte de volúmenes y pesos.  Deben ser manejadas por personal capacitado.  Se deben acatar los Estándares establecidos para su operación. USO DE AYUDAS MECANICAS LOS MONTACARGAS, ELEVADORES, ESTIBADORES Y DEMAS EQUIPOS UTILIZADOS PARA EL ALMACENAMIENTO DE MERCANCIAS A GRAN ALTURA, DEBEN SE OPERADOS POR PERSONAL AUTORIZADO Y EN LO POSIBLE CON LICENCIA DE CONDUCCIÓN.

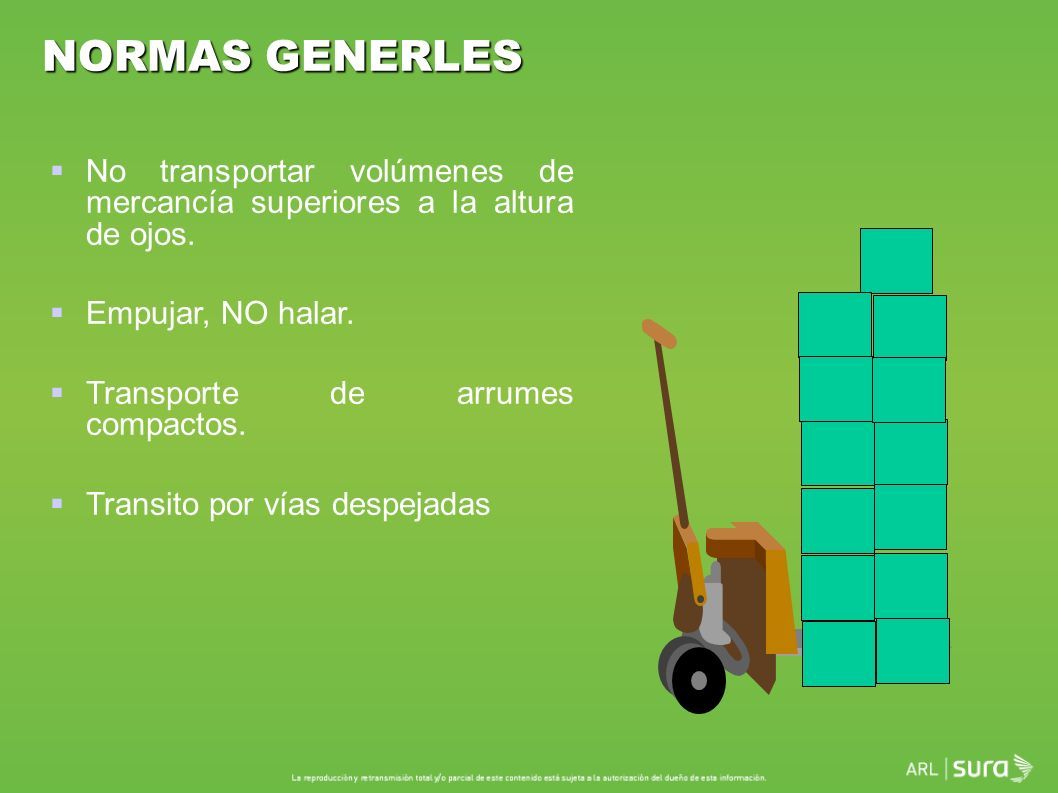

35 NORMAS GENERLES  No transportar volúmenes de mercancía superiores a la altura de ojos.  Empujar, NO halar.  Transporte de arrumes compactos.  Transito por vías despejadas

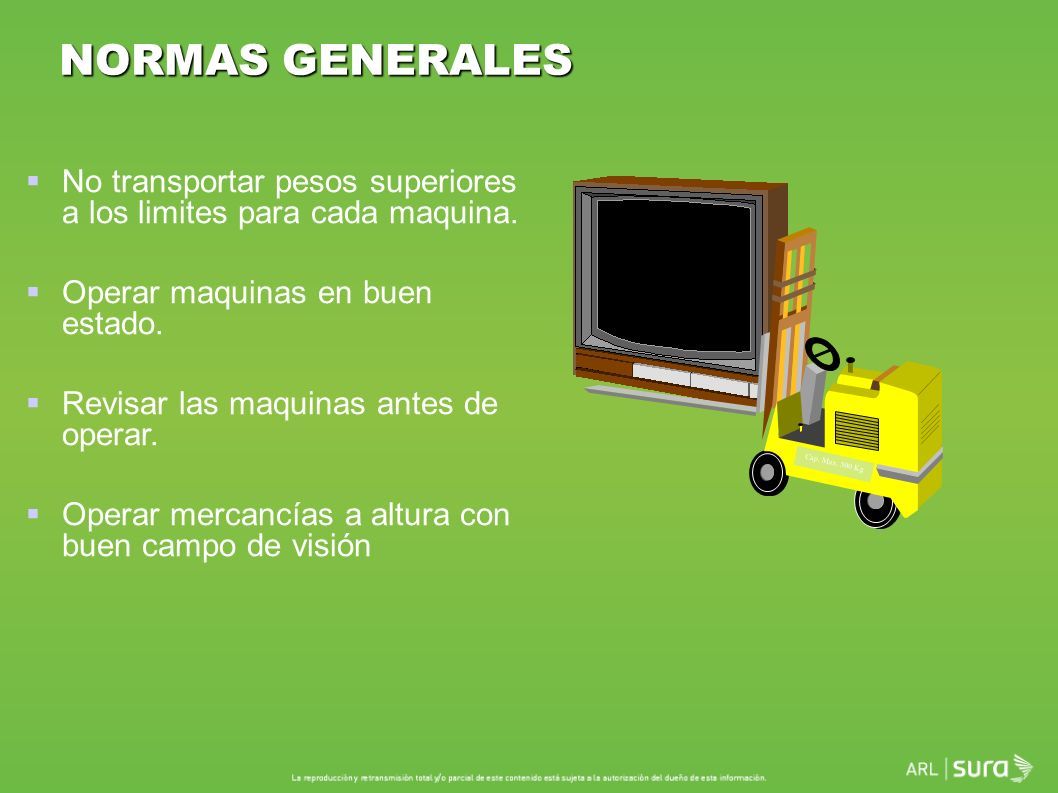

36  No transportar pesos superiores a los limites para cada maquina.  Operar maquinas en buen estado.  Revisar las maquinas antes de operar.  Operar mercancías a altura con buen campo de visión NORMAS GENERALES Cap. Max. 500 Kg

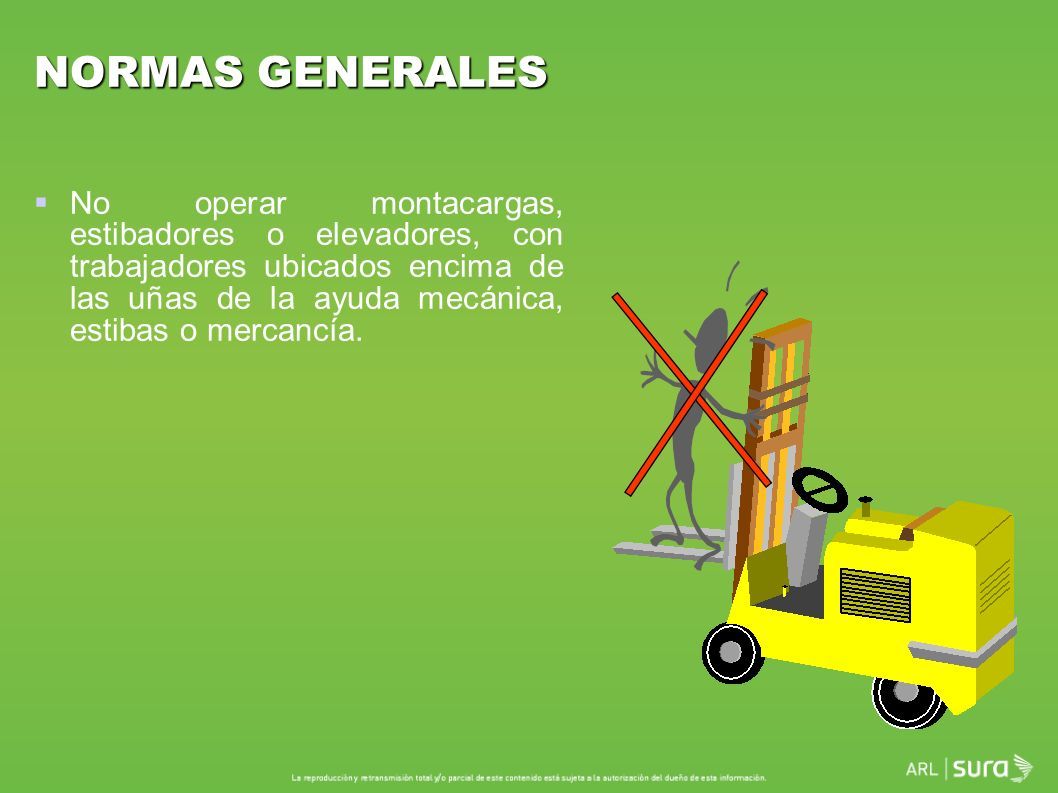

37 NORMAS GENERALES  No operar montacargas, estibadores o elevadores, con trabajadores ubicados encima de las uñas de la ayuda mecánica, estibas o mercancía.

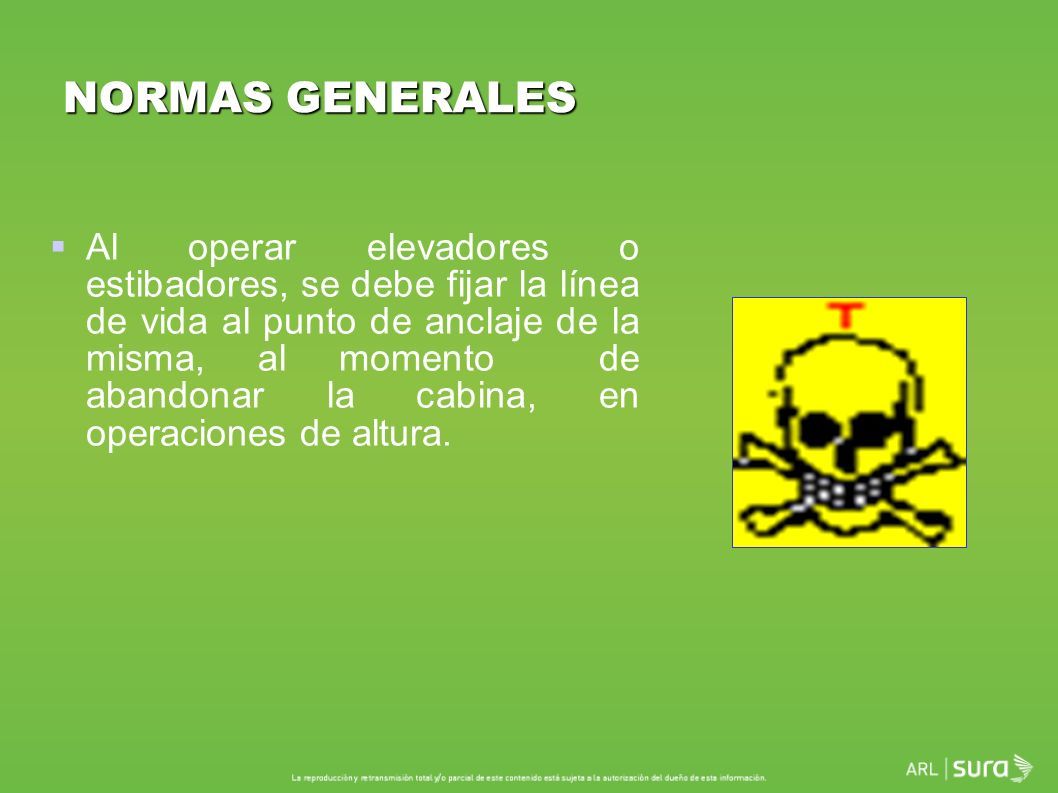

38 NORMAS GENERALES  Al operar elevadores o estibadores, se debe fijar la línea de vida al punto de anclaje de la misma, al momento de abandonar la cabina, en operaciones de altura.

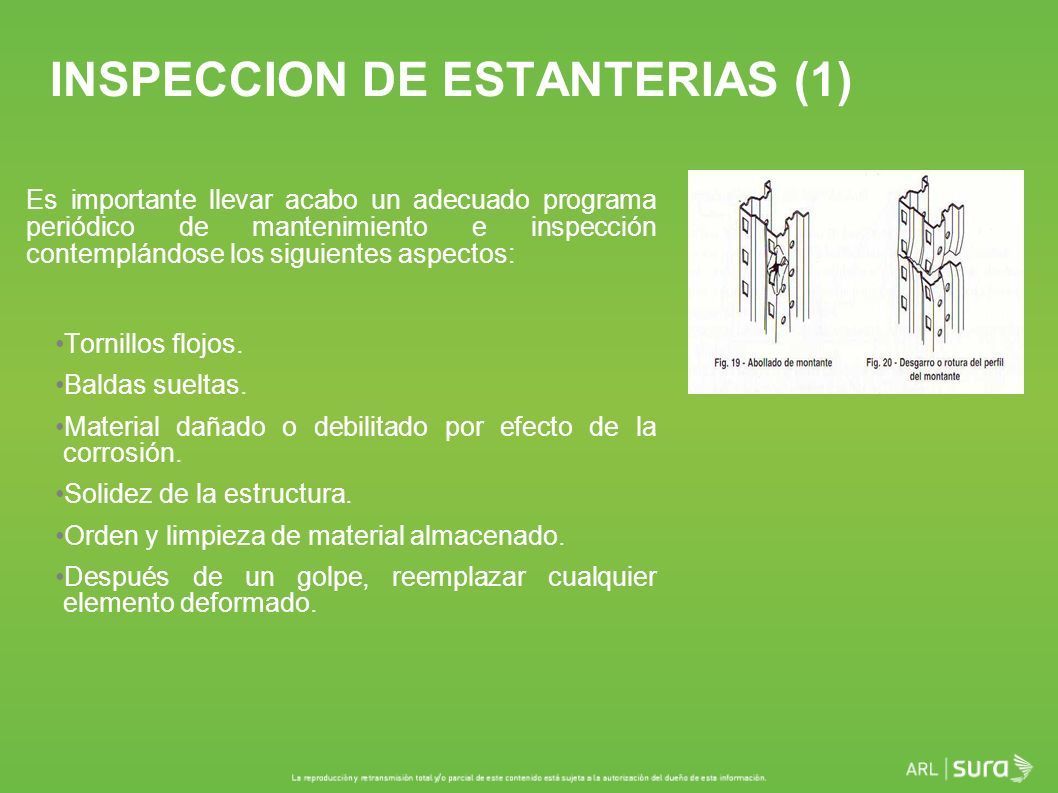

39 INSPECCION DE ESTANTERIAS (1) Es importante llevar acabo un adecuado programa periódico de mantenimiento e inspección contemplándose los siguientes aspectos: Tornillos flojos. Baldas sueltas. Material dañado o debilitado por efecto de la corrosión. Solidez de la estructura. Orden y limpieza de material almacenado. Después de un golpe, reemplazar cualquier elemento deformado.

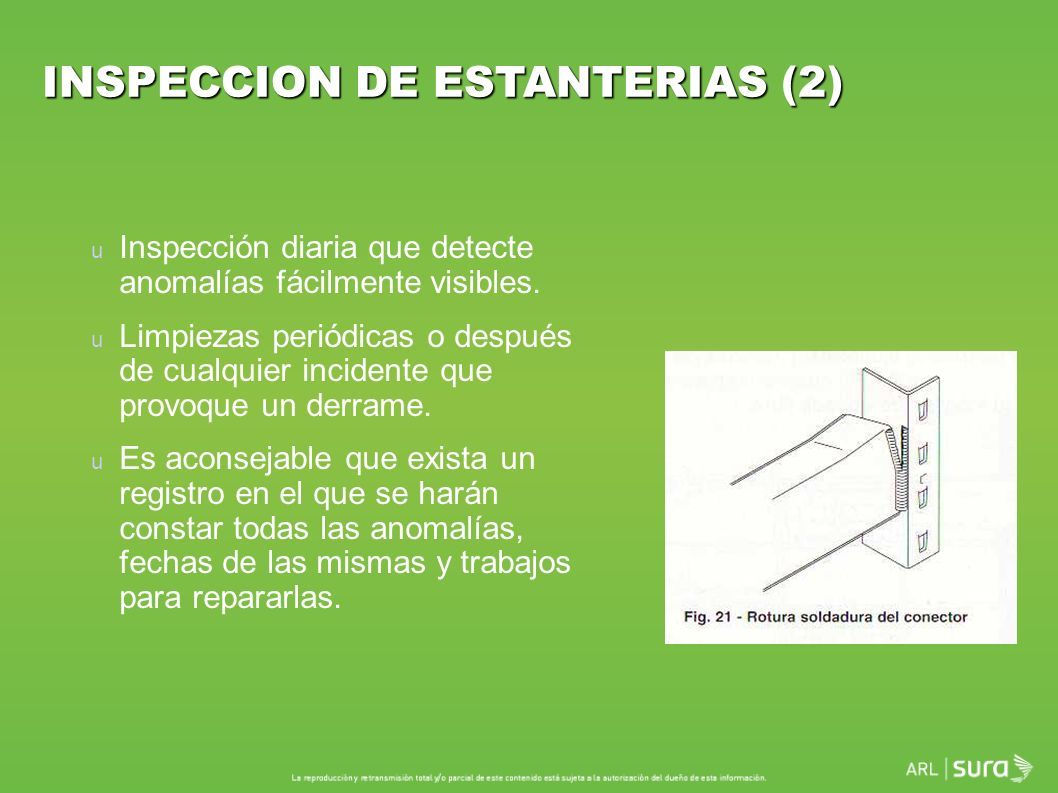

40 u Inspección diaria que detecte anomalías fácilmente visibles. u Limpiezas periódicas o después de cualquier incidente que provoque un derrame. u Es aconsejable que exista un registro en el que se harán constar todas las anomalías, fechas de las mismas y trabajos para repararlas. INSPECCION DE ESTANTERIAS (2)

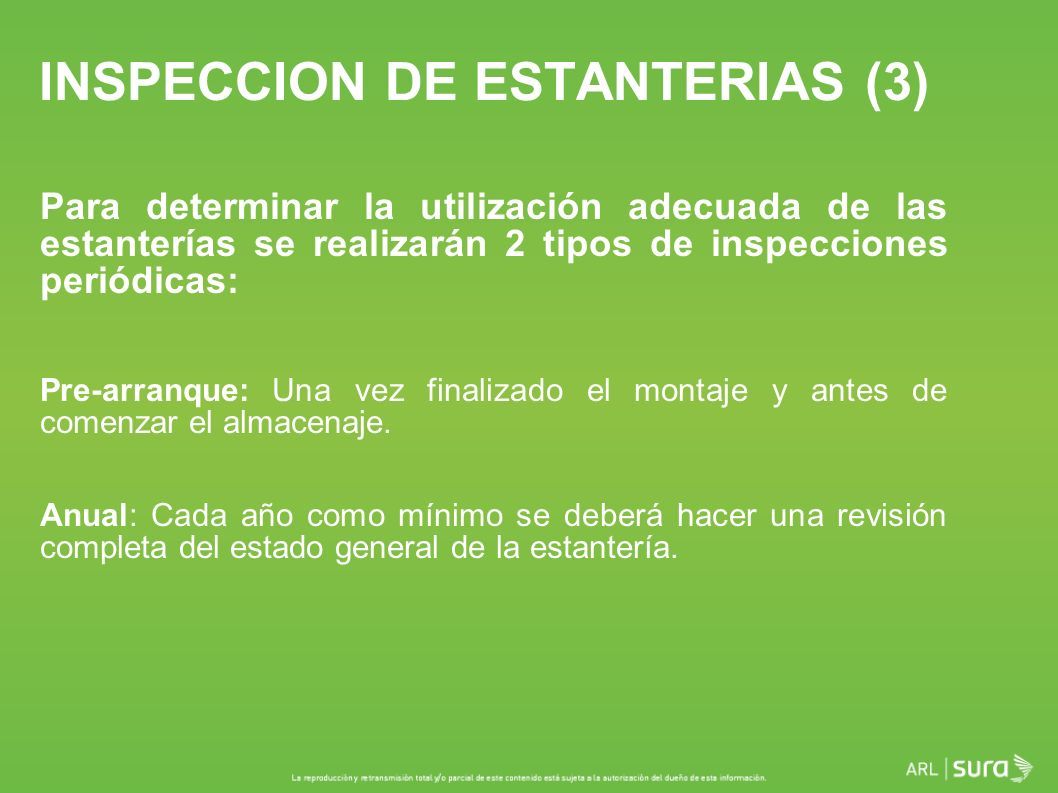

41 INSPECCION DE ESTANTERIAS (3) Para determinar la utilización adecuada de las estanterías se realizarán 2 tipos de inspecciones periódicas: Pre-arranque: Una vez finalizado el montaje y antes de comenzar el almacenaje. Anual: Cada año como mínimo se deberá hacer una revisión completa del estado general de la estantería.

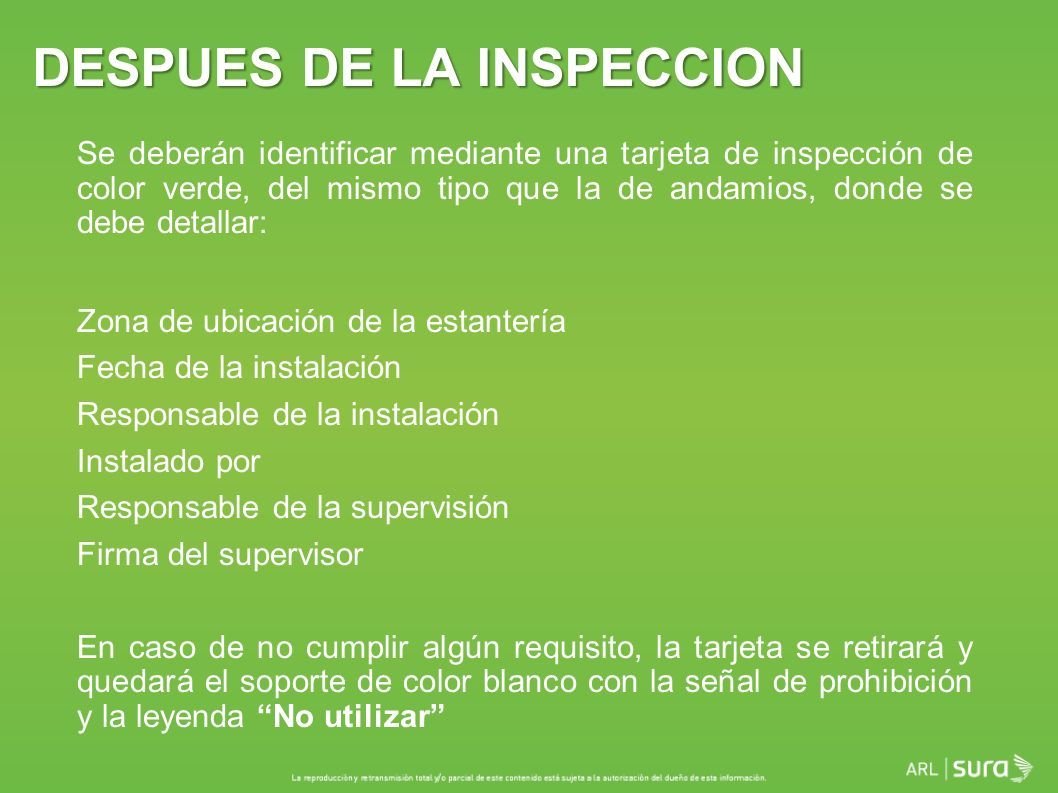

42 Se deberán identificar mediante una tarjeta de inspección de color verde, del mismo tipo que la de andamios, donde se debe detallar: Zona de ubicación de la estantería Fecha de la instalación Responsable de la instalación Instalado por Responsable de la supervisión Firma del supervisor En caso de no cumplir algún requisito, la tarjeta se retirará y quedará el soporte de color blanco con la señal de prohibición y la leyenda “No utilizar” DESPUES DE LA INSPECCION

43 Gracias
