1 CAPACITACION EN TRABAJO EN ALTURA

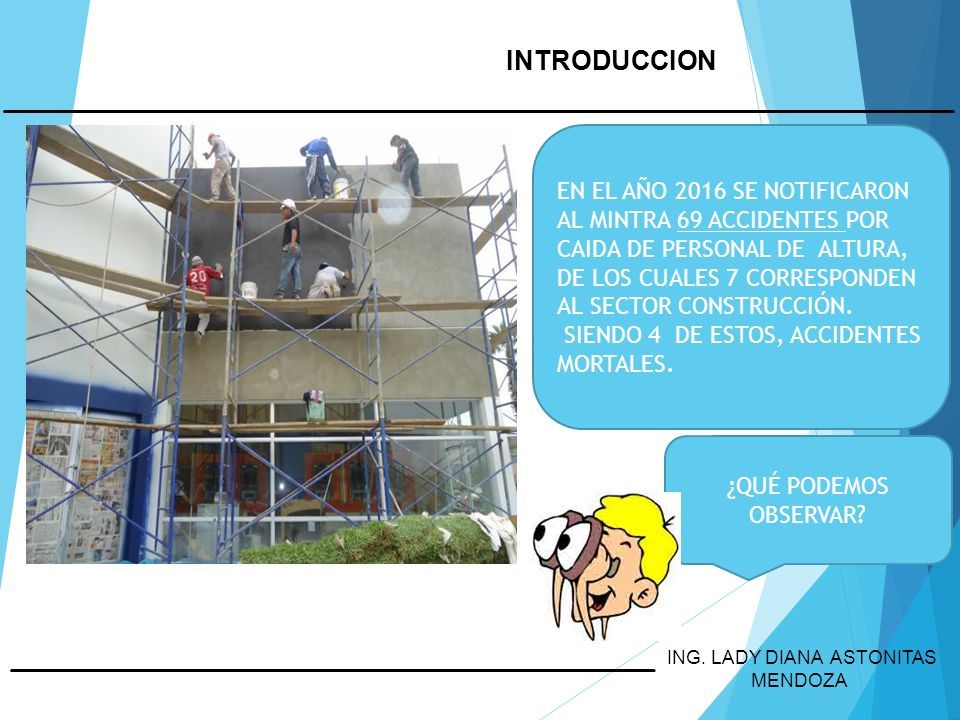

2 INTRODUCCION ING. LADY DIANA ASTONITAS MENDOZA EN EL AÑO 2016 SE NOTIFICARON AL MINTRA 69 ACCIDENTES POR CAIDA DE PERSONAL DE ALTURA, DE LOS CUALES 7 CORRESPONDEN AL SECTOR CONSTRUCCIÓN. SIENDO 4 DE ESTOS, ACCIDENTES MORTALES. ¿QUÉ PODEMOS OBSERVAR?

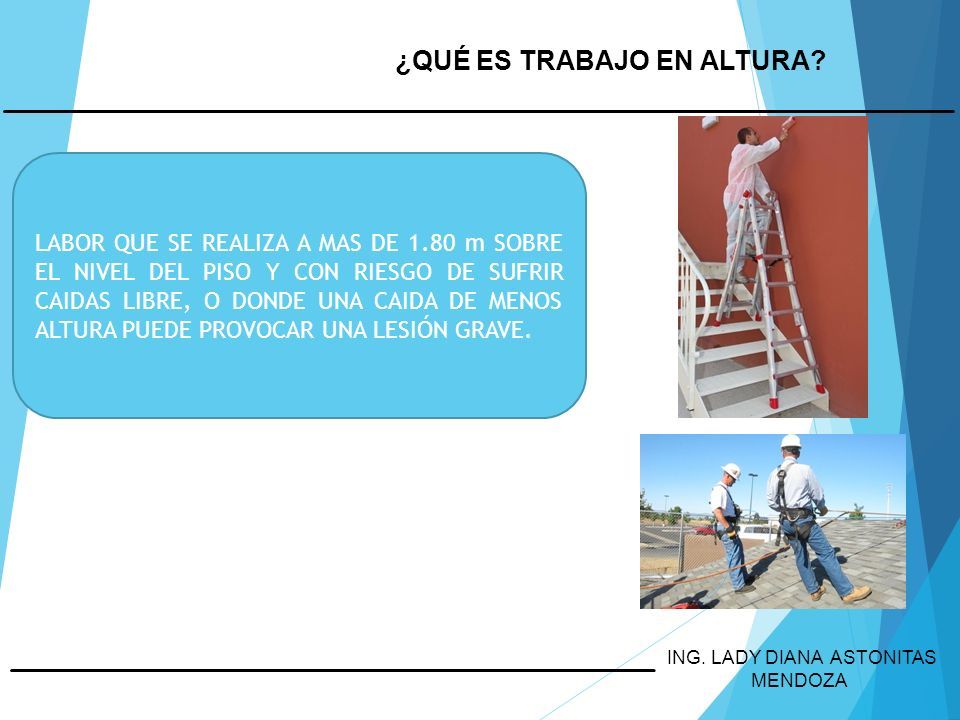

3 ¿QUÉ ES TRABAJO EN ALTURA? ING. LADY DIANA ASTONITAS MENDOZA LABOR QUE SE REALIZA A MAS DE 1.80 m SOBRE EL NIVEL DEL PISO Y CON RIESGO DE SUFRIR CAIDAS LIBRE, O DONDE UNA CAIDA DE MENOS ALTURA PUEDE PROVOCAR UNA LESIÓN GRAVE.

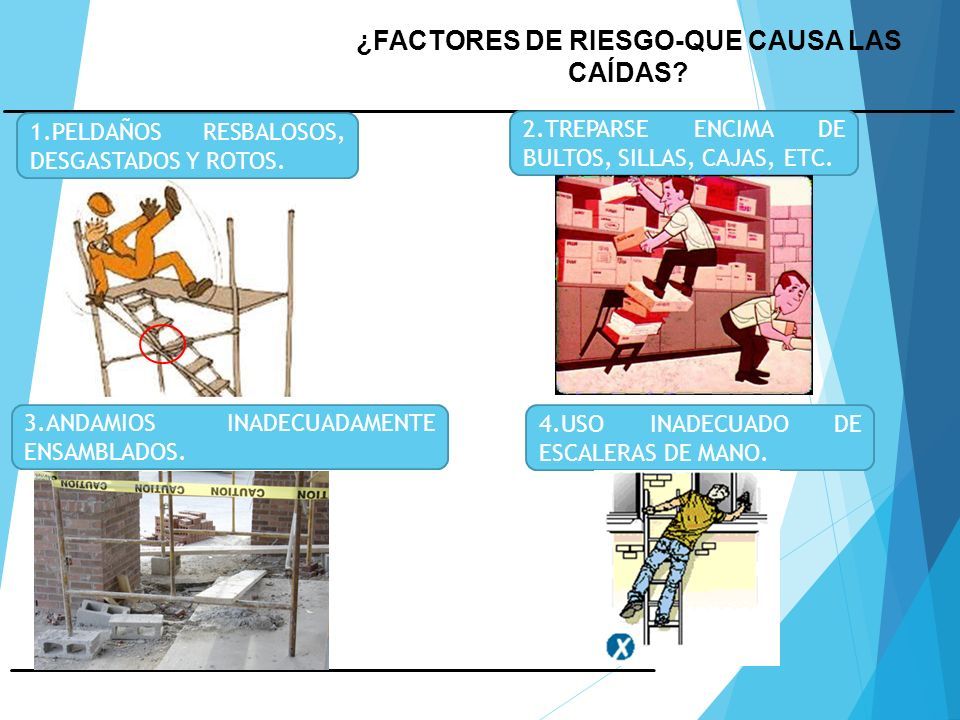

4 ¿FACTORES DE RIESGO-QUE CAUSA LAS CAÍDAS? 1.PELDAÑOS RESBALOSOS, DESGASTADOS Y ROTOS. 2.TREPARSE ENCIMA DE BULTOS, SILLAS, CAJAS, ETC. 3.ANDAMIOS INADECUADAMENTE ENSAMBLADOS. 4.USO INADECUADO DE ESCALERAS DE MANO.

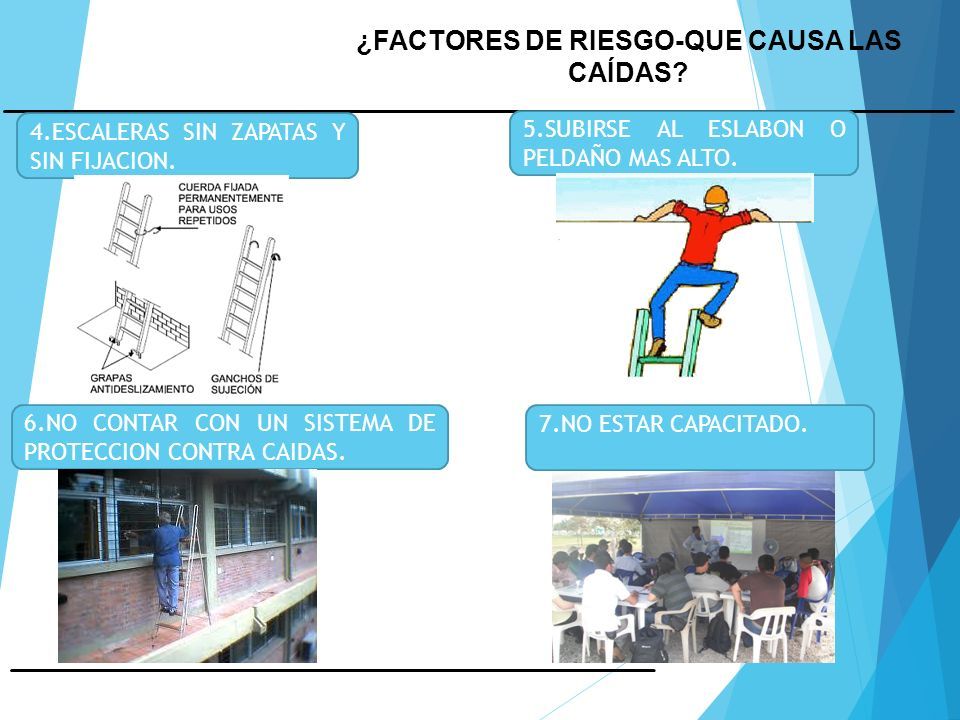

5 7.NO ESTAR CAPACITADO. ¿FACTORES DE RIESGO-QUE CAUSA LAS CAÍDAS? 4.ESCALERAS SIN ZAPATAS Y SIN FIJACION. 5.SUBIRSE AL ESLABON O PELDAÑO MAS ALTO. 6.NO CONTAR CON UN SISTEMA DE PROTECCION CONTRA CAIDAS.

6 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERAS PORTATILES LAS ESCALERAS DE MANO SON VERSÁTILES, ECONÓMICAS Y FÁCILES DE USAR. SIN EMBARGO, LOS TRABAJADORES A VECES LAS USAN SIN PENSAR EN SU USO SEGURO. CADA AÑO, LA MAYORÍA DE LOS TRABAJADORES RESULTAN HERIDOS AL CAER DE LAS ESCALERAS. LA MAYORÍA DE LAS CAÍDAS SON DE MENOS DE 10 PIES(3MTS). NOSOTROS USAMOS LAS ESCALERAS PARA HACER TODO TIPO DE TAREAS A ALTURAS DE NO MUY ELEVADO NIVEL DONDE NO ES NECESARIO UN ANDAMIO, POR LO QUE NO ES DE EXTRAÑAR QUE MUCHOS TIPOS DE ESCALERAS ESTÉN DISPONIBLES..

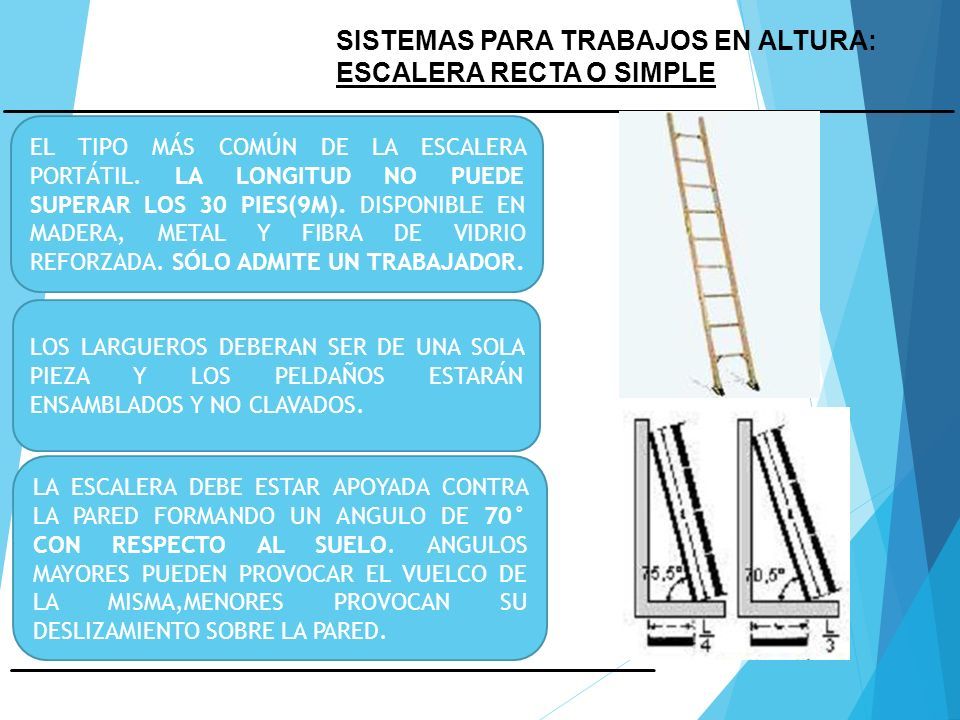

7 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERA RECTA O SIMPLE EL TIPO MÁS COMÚN DE LA ESCALERA PORTÁTIL. LA LONGITUD NO PUEDE SUPERAR LOS 30 PIES(9M). DISPONIBLE EN MADERA, METAL Y FIBRA DE VIDRIO REFORZADA. SÓLO ADMITE UN TRABAJADOR. LOS LARGUEROS DEBERAN SER DE UNA SOLA PIEZA Y LOS PELDAÑOS ESTARÁN ENSAMBLADOS Y NO CLAVADOS. LA ESCALERA DEBE ESTAR APOYADA CONTRA LA PARED FORMANDO UN ANGULO DE 70° CON RESPECTO AL SUELO. ANGULOS MAYORES PUEDEN PROVOCAR EL VUELCO DE LA MISMA,MENORES PROVOCAN SU DESLIZAMIENTO SOBRE LA PARED.

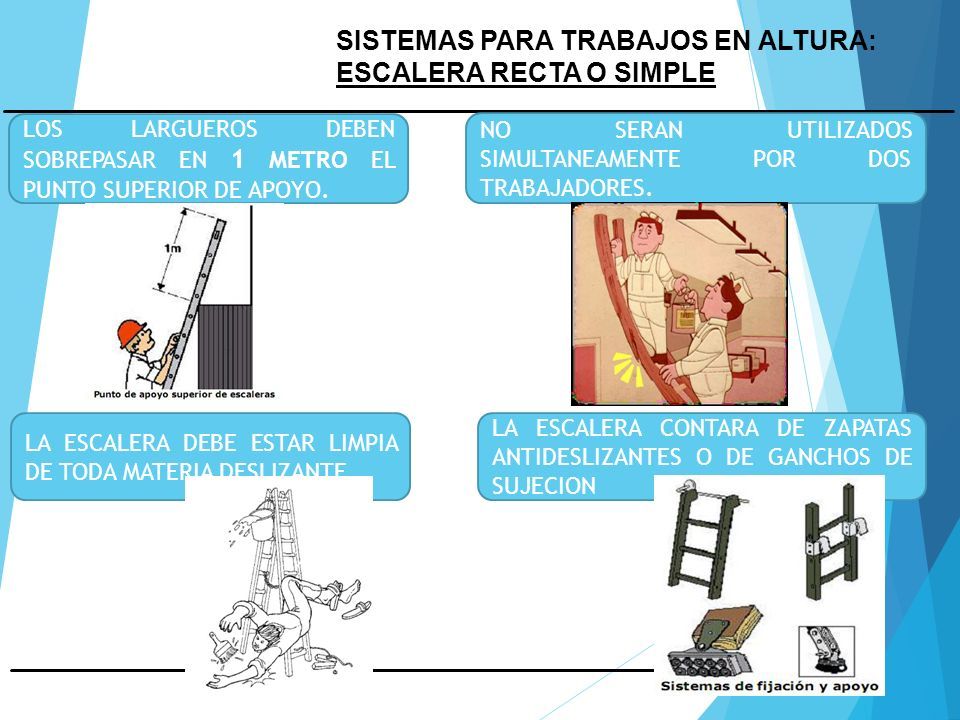

8 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERA RECTA O SIMPLE LOS LARGUEROS DEBEN SOBREPASAR EN 1 METRO EL PUNTO SUPERIOR DE APOYO. LA ESCALERA DEBE ESTAR LIMPIA DE TODA MATERIA DESLIZANTE NO SERAN UTILIZADOS SIMULTANEAMENTE POR DOS TRABAJADORES. LA ESCALERA CONTARA DE ZAPATAS ANTIDESLIZANTES O DE GANCHOS DE SUJECION

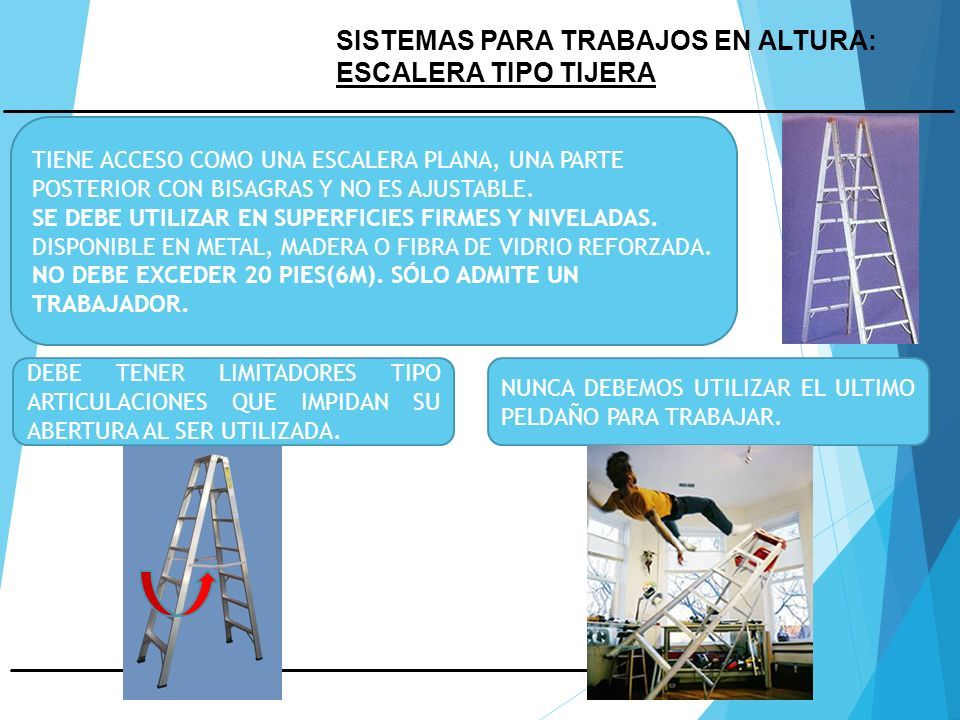

9 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERA TIPO TIJERA TIENE ACCESO COMO UNA ESCALERA PLANA, UNA PARTE POSTERIOR CON BISAGRAS Y NO ES AJUSTABLE. SE DEBE UTILIZAR EN SUPERFICIES FIRMES Y NIVELADAS. DISPONIBLE EN METAL, MADERA O FIBRA DE VIDRIO REFORZADA. NO DEBE EXCEDER 20 PIES(6M). SÓLO ADMITE UN TRABAJADOR. DEBE TENER LIMITADORES TIPO ARTICULACIONES QUE IMPIDAN SU ABERTURA AL SER UTILIZADA. NUNCA DEBEMOS UTILIZAR EL ULTIMO PELDAÑO PARA TRABAJAR.

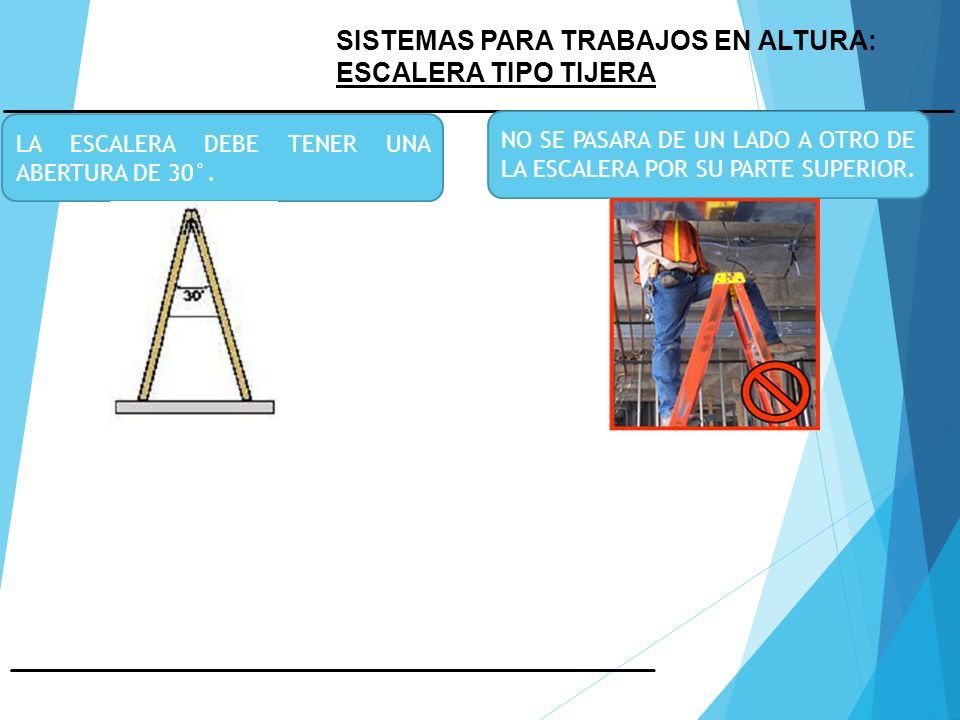

10 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERA TIPO TIJERA LA ESCALERA DEBE TENER UNA ABERTURA DE 30°. NO SE PASARA DE UN LADO A OTRO DE LA ESCALERA POR SU PARTE SUPERIOR.

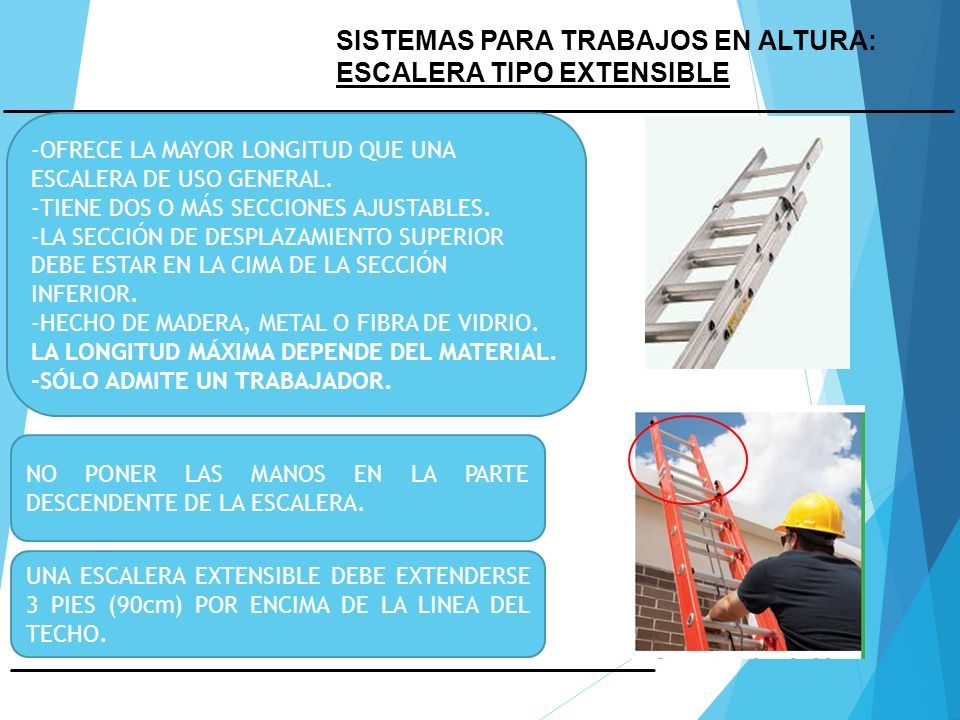

11 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERA TIPO EXTENSIBLE -OFRECE LA MAYOR LONGITUD QUE UNA ESCALERA DE USO GENERAL. -TIENE DOS O MÁS SECCIONES AJUSTABLES. -LA SECCIÓN DE DESPLAZAMIENTO SUPERIOR DEBE ESTAR EN LA CIMA DE LA SECCIÓN INFERIOR. -HECHO DE MADERA, METAL O FIBRA DE VIDRIO. LA LONGITUD MÁXIMA DEPENDE DEL MATERIAL. -SÓLO ADMITE UN TRABAJADOR. NO PONER LAS MANOS EN LA PARTE DESCENDENTE DE LA ESCALERA. UNA ESCALERA EXTENSIBLE DEBE EXTENDERSE 3 PIES (90cm) POR ENCIMA DE LA LINEA DEL TECHO.

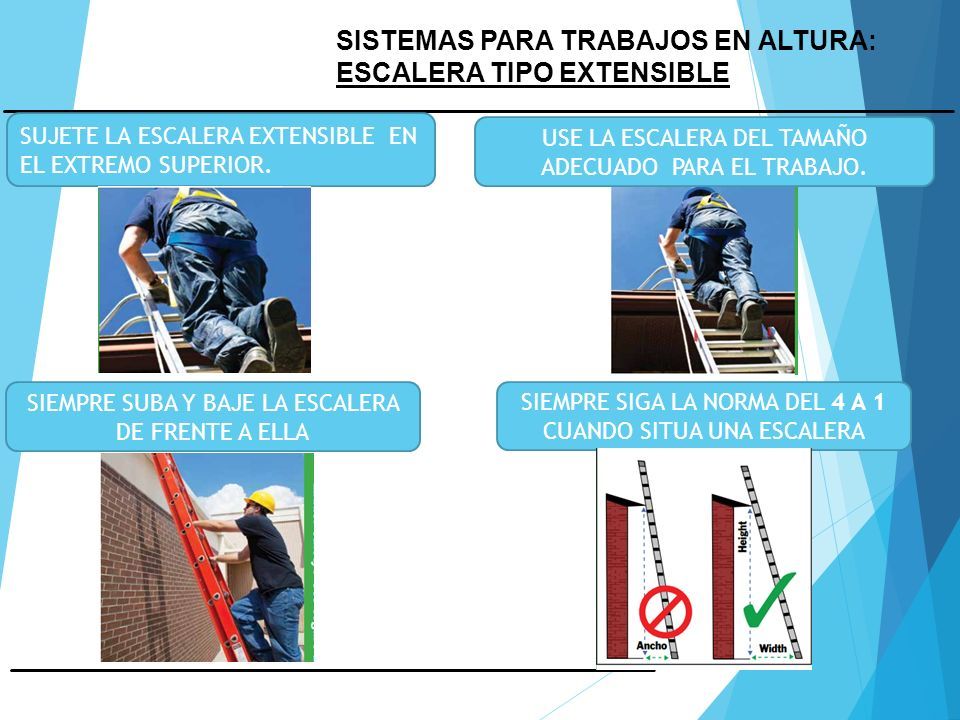

12 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERA TIPO EXTENSIBLE SUJETE LA ESCALERA EXTENSIBLE EN EL EXTREMO SUPERIOR. USE LA ESCALERA DEL TAMAÑO ADECUADO PARA EL TRABAJO. SIEMPRE SUBA Y BAJE LA ESCALERA DE FRENTE A ELLA SIEMPRE SIGA LA NORMA DEL 4 A 1 CUANDO SITUA UNA ESCALERA

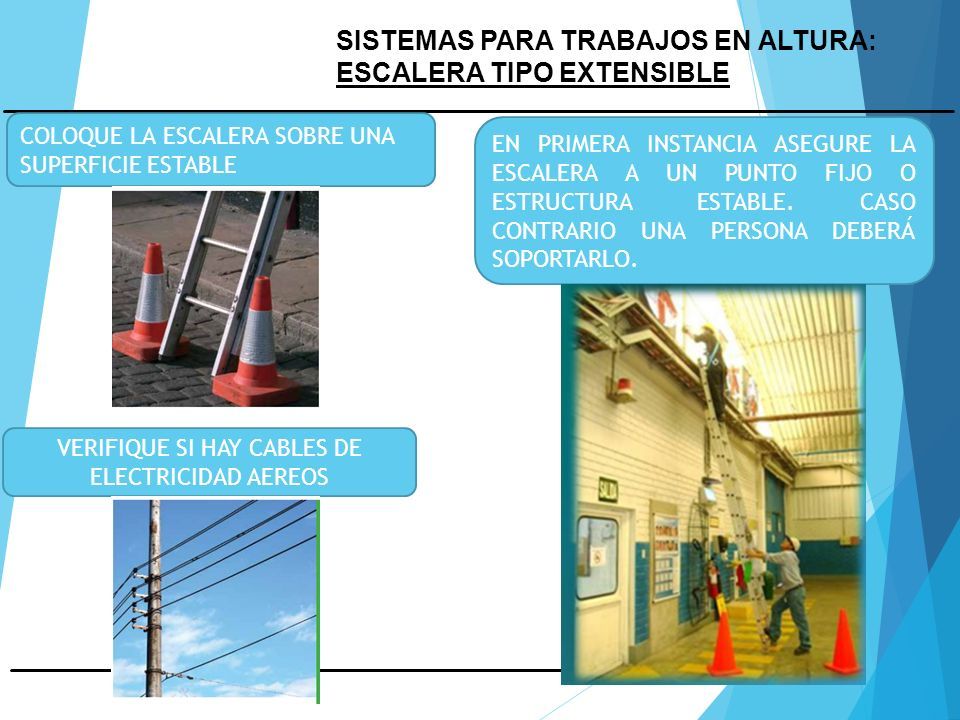

13 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERA TIPO EXTENSIBLE COLOQUE LA ESCALERA SOBRE UNA SUPERFICIE ESTABLE EN PRIMERA INSTANCIA ASEGURE LA ESCALERA A UN PUNTO FIJO O ESTRUCTURA ESTABLE. CASO CONTRARIO UNA PERSONA DEBERÁ SOPORTARLO. VERIFIQUE SI HAY CABLES DE ELECTRICIDAD AEREOS

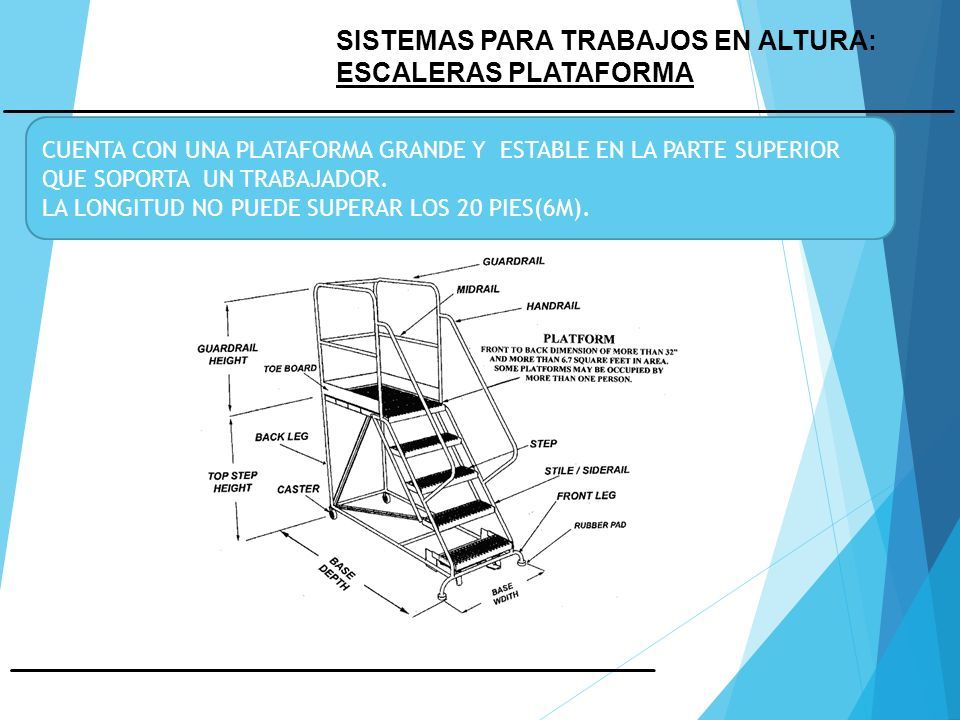

14 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERAS PLATAFORMA CUENTA CON UNA PLATAFORMA GRANDE Y ESTABLE EN LA PARTE SUPERIOR QUE SOPORTA UN TRABAJADOR. LA LONGITUD NO PUEDE SUPERAR LOS 20 PIES(6M).

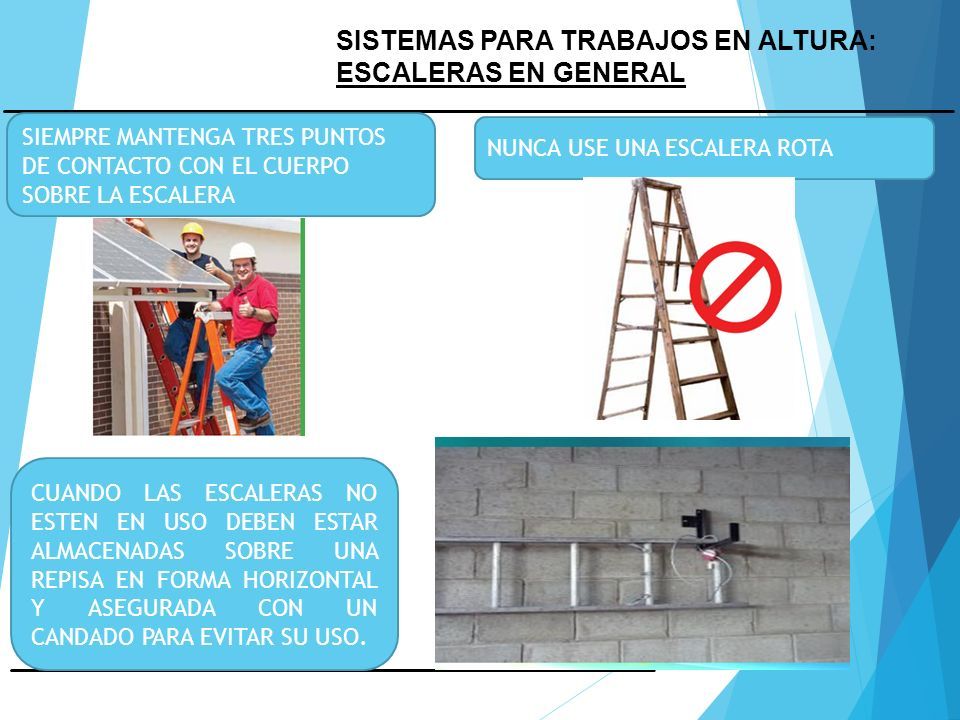

15 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERAS EN GENERAL SIEMPRE MANTENGA TRES PUNTOS DE CONTACTO CON EL CUERPO SOBRE LA ESCALERA NUNCA USE UNA ESCALERA ROTA CUANDO LAS ESCALERAS NO ESTEN EN USO DEBEN ESTAR ALMACENADAS SOBRE UNA REPISA EN FORMA HORIZONTAL Y ASEGURADA CON UN CANDADO PARA EVITAR SU USO.

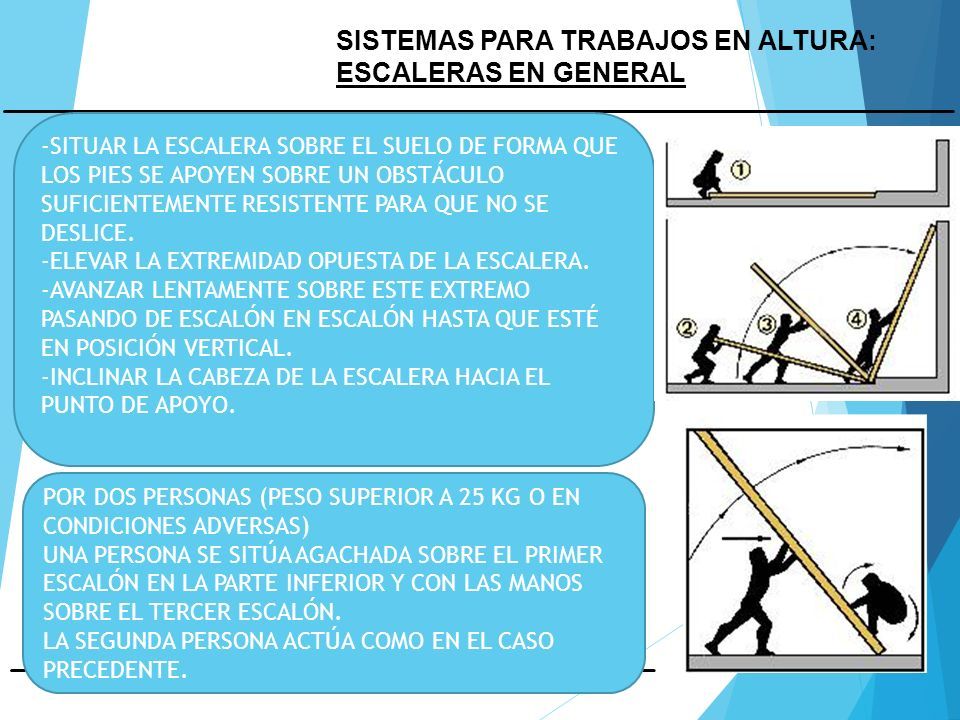

16 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERAS EN GENERAL -SITUAR LA ESCALERA SOBRE EL SUELO DE FORMA QUE LOS PIES SE APOYEN SOBRE UN OBSTÁCULO SUFICIENTEMENTE RESISTENTE PARA QUE NO SE DESLICE. -ELEVAR LA EXTREMIDAD OPUESTA DE LA ESCALERA. -AVANZAR LENTAMENTE SOBRE ESTE EXTREMO PASANDO DE ESCALÓN EN ESCALÓN HASTA QUE ESTÉ EN POSICIÓN VERTICAL. -INCLINAR LA CABEZA DE LA ESCALERA HACIA EL PUNTO DE APOYO. POR DOS PERSONAS (PESO SUPERIOR A 25 KG O EN CONDICIONES ADVERSAS) UNA PERSONA SE SITÚA AGACHADA SOBRE EL PRIMER ESCALÓN EN LA PARTE INFERIOR Y CON LAS MANOS SOBRE EL TERCER ESCALÓN. LA SEGUNDA PERSONA ACTÚA COMO EN EL CASO PRECEDENTE.

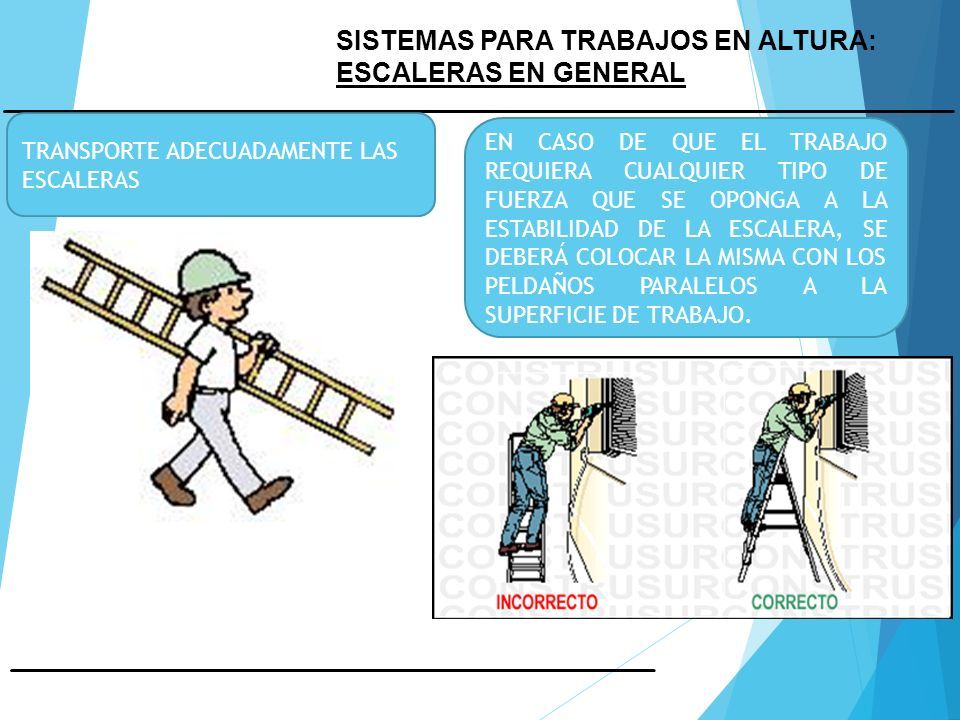

17 SISTEMAS PARA TRABAJOS EN ALTURA: ESCALERAS EN GENERAL TRANSPORTE ADECUADAMENTE LAS ESCALERAS EN CASO DE QUE EL TRABAJO REQUIERA CUALQUIER TIPO DE FUERZA QUE SE OPONGA A LA ESTABILIDAD DE LA ESCALERA, SE DEBERÁ COLOCAR LA MISMA CON LOS PELDAÑOS PARALELOS A LA SUPERFICIE DE TRABAJO.

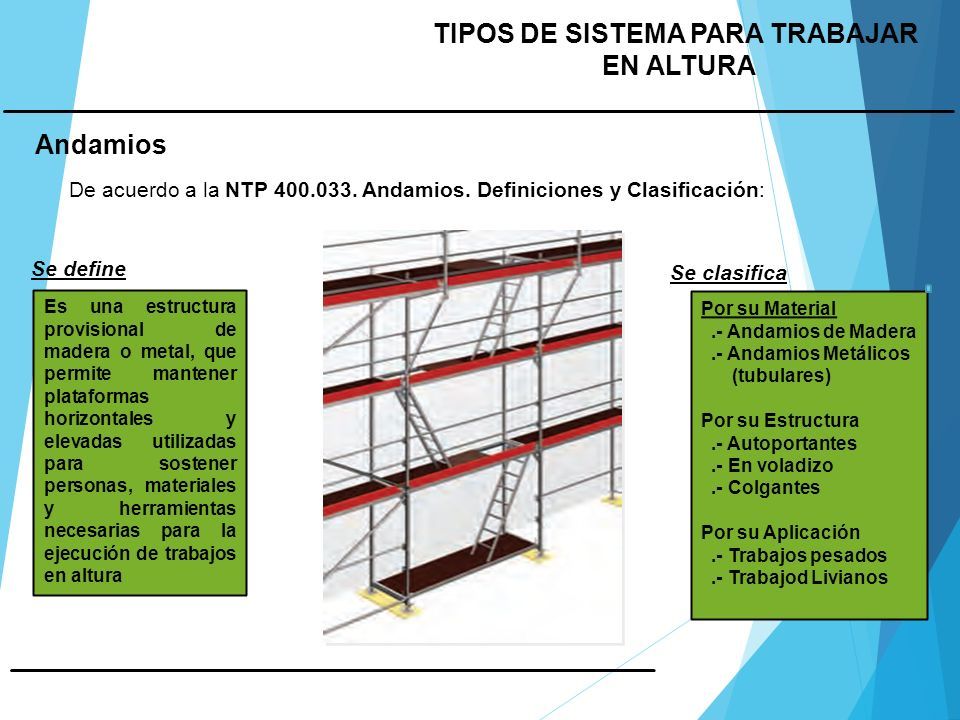

18 Andamios TIPOS DE SISTEMA PARA TRABAJAR EN ALTURA De acuerdo a la NTP 400.033. Andamios. Definiciones y Clasificación: Es una estructura provisional de madera o metal, que permite mantener plataformas horizontales y elevadas utilizadas para sostener personas, materiales y herramientas necesarias para la ejecución de trabajos en altura Se define Se clasifica Por su Material.- Andamios de Madera.- Andamios Metálicos (tubulares) Por su Estructura.- Autoportantes.- En voladizo.- Colgantes Por su Aplicación.- Trabajos pesados.- Trabajod Livianos

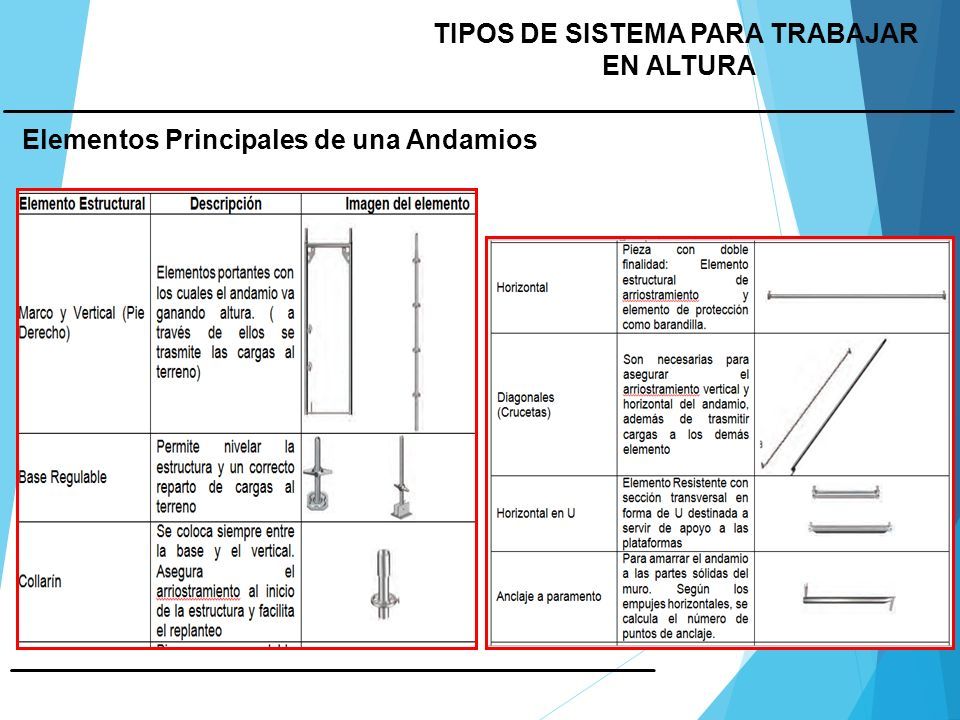

19 TIPOS DE SISTEMA PARA TRABAJAR EN ALTURA Elementos Principales de una Andamios

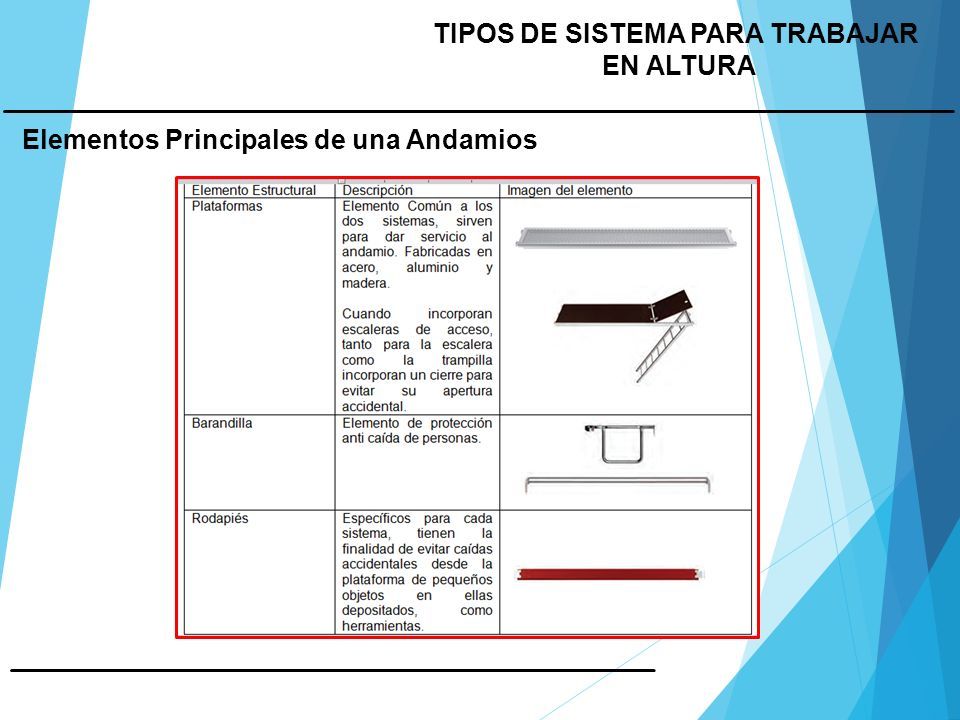

20 TRABAJOS EN ALTURA Elementos Principales de una Andamios TIPOS DE SISTEMA PARA TRABAJAR EN ALTURA

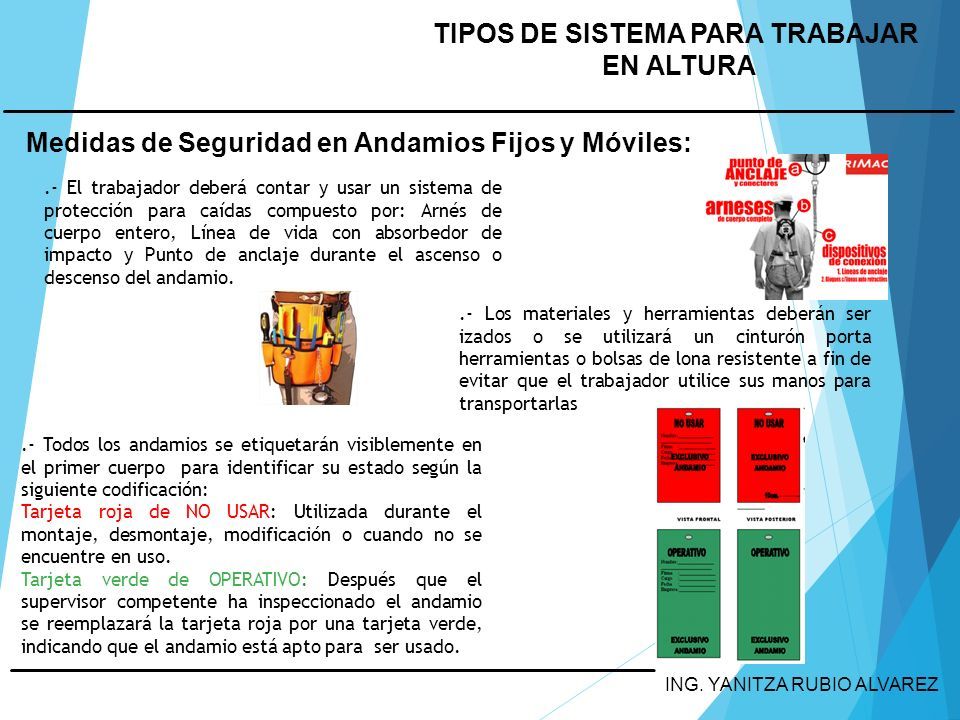

21 ING. YANITZA RUBIO ALVAREZ TIPOS DE SISTEMA PARA TRABAJAR EN ALTURA Medidas de Seguridad en Andamios Fijos y Móviles:.- El trabajador deberá contar y usar un sistema de protección para caídas compuesto por: Arnés de cuerpo entero, Línea de vida con absorbedor de impacto y Punto de anclaje durante el ascenso o descenso del andamio..- Los materiales y herramientas deberán ser izados o se utilizará un cinturón porta herramientas o bolsas de lona resistente a fin de evitar que el trabajador utilice sus manos para transportarlas.- Todos los andamios se etiquetarán visiblemente en el primer cuerpo para identificar su estado según la siguiente codificación: Tarjeta roja de NO USAR: Utilizada durante el montaje, desmontaje, modificación o cuando no se encuentre en uso. Tarjeta verde de OPERATIVO: Después que el supervisor competente ha inspeccionado el andamio se reemplazará la tarjeta roja por una tarjeta verde, indicando que el andamio está apto para ser usado.

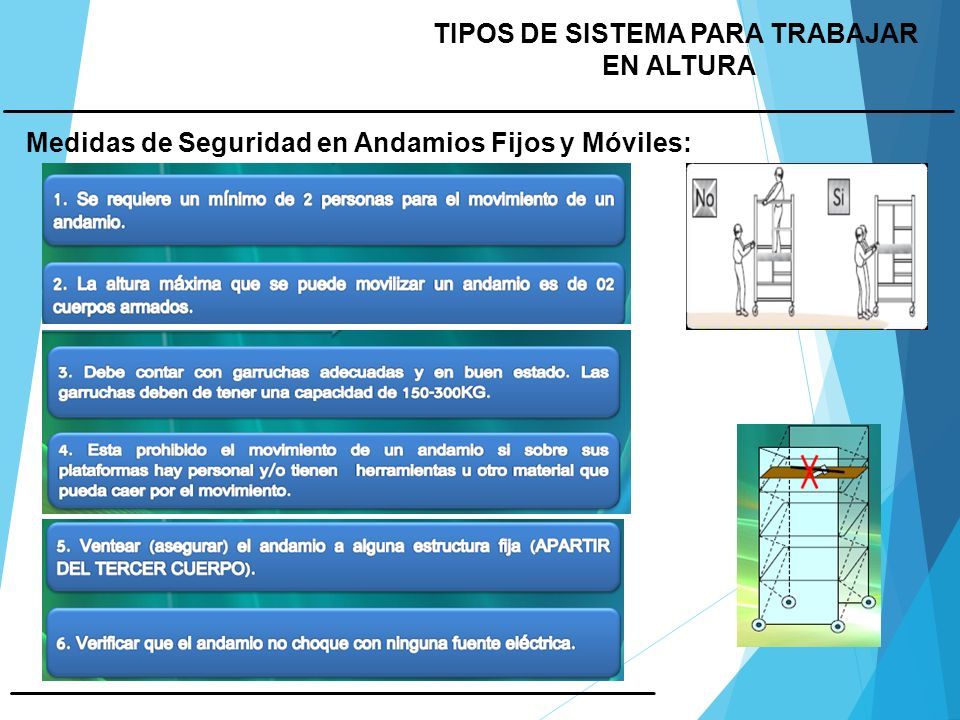

22 Medidas de Seguridad en Andamios Fijos y Móviles: TIPOS DE SISTEMA PARA TRABAJAR EN ALTURA

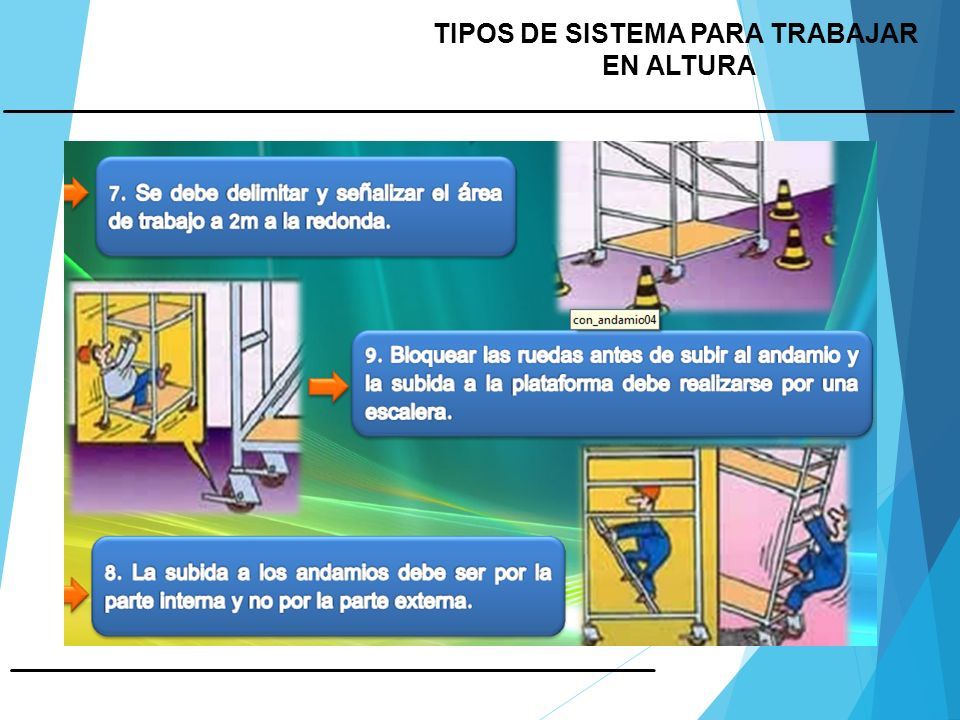

23 TRABAJOS EN ALTURA TIPOS DE SISTEMA PARA TRABAJAR EN ALTURA

24 TIPOS DE SISTEMA PARA TRABAJAR EN ALTURA Anclajes de equipos al Andamio

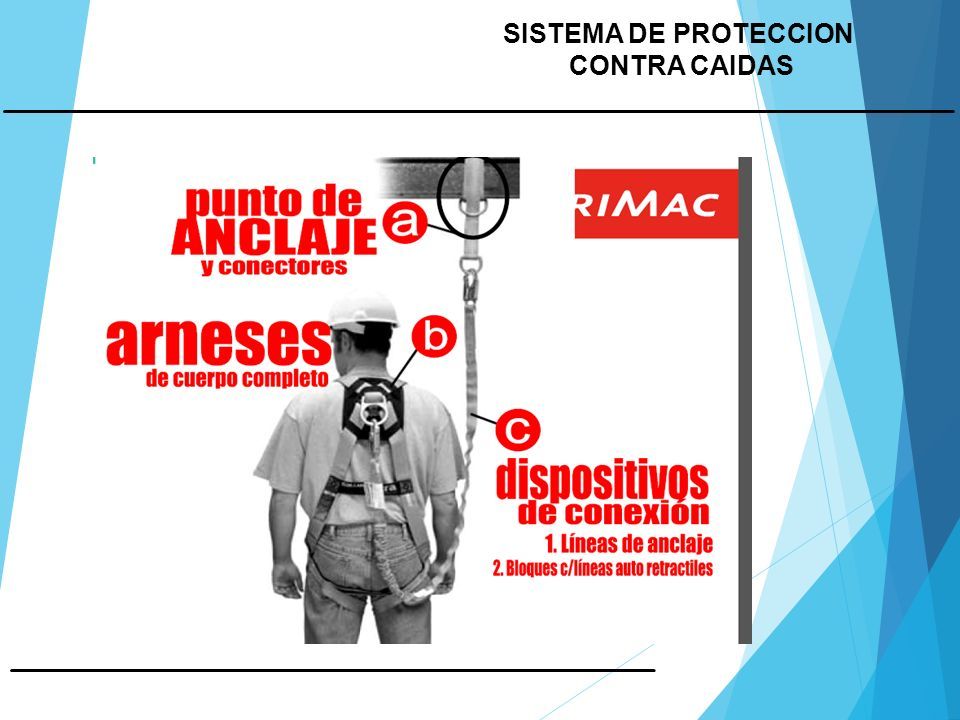

25 SISTEMA DE PROTECCION CONTRA CAIDAS

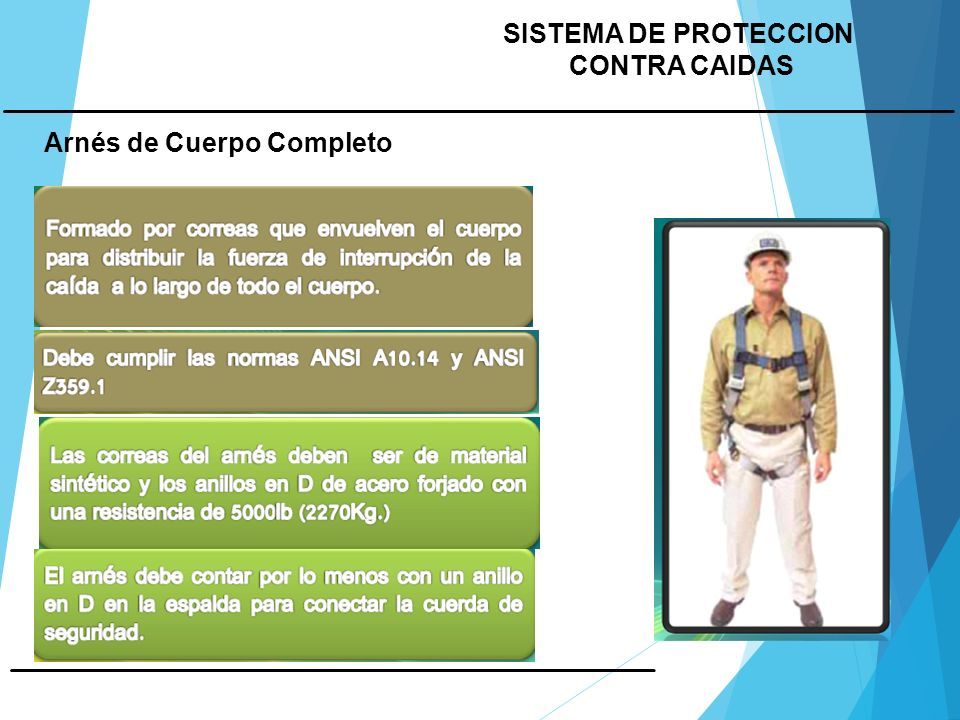

26 SISTEMA DE PROTECCION CONTRA CAIDAS Arnés de Cuerpo Completo

27 SISTEMA DE PROTECCION CONTRA CAIDAS

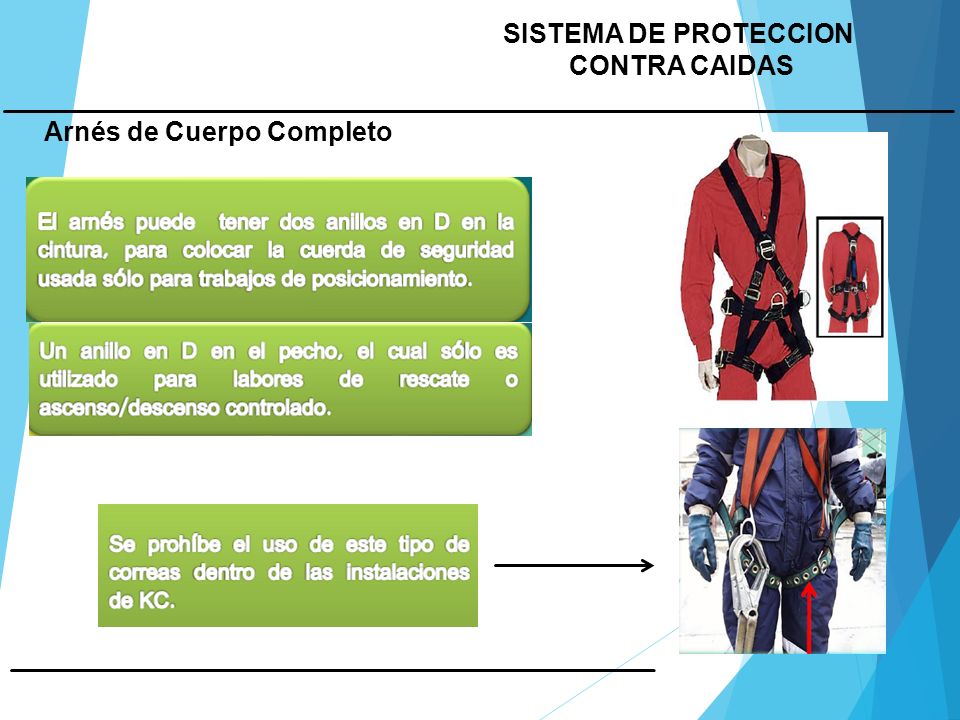

28 SISTEMA DE PROTECCION CONTRA CAIDAS Arnés de Cuerpo Completo

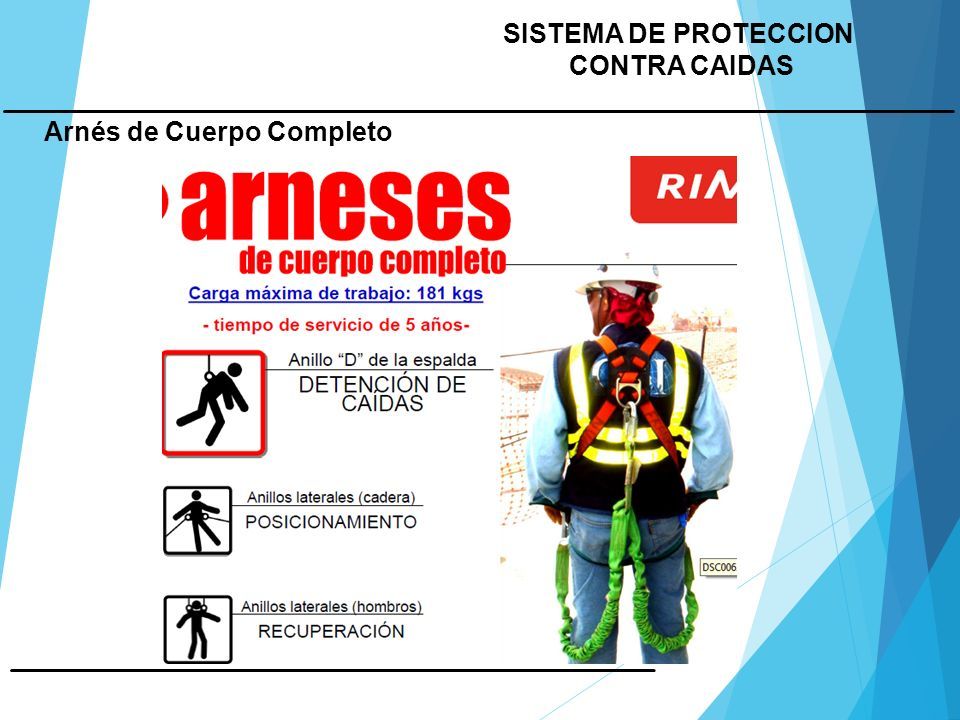

29 SISTEMA DE PROTECCION CONTRA CAIDAS Arnés de Cuerpo Completo

30 Línea de Anclaje SISTEMA DE PROTECCION CONTRA CAIDAS

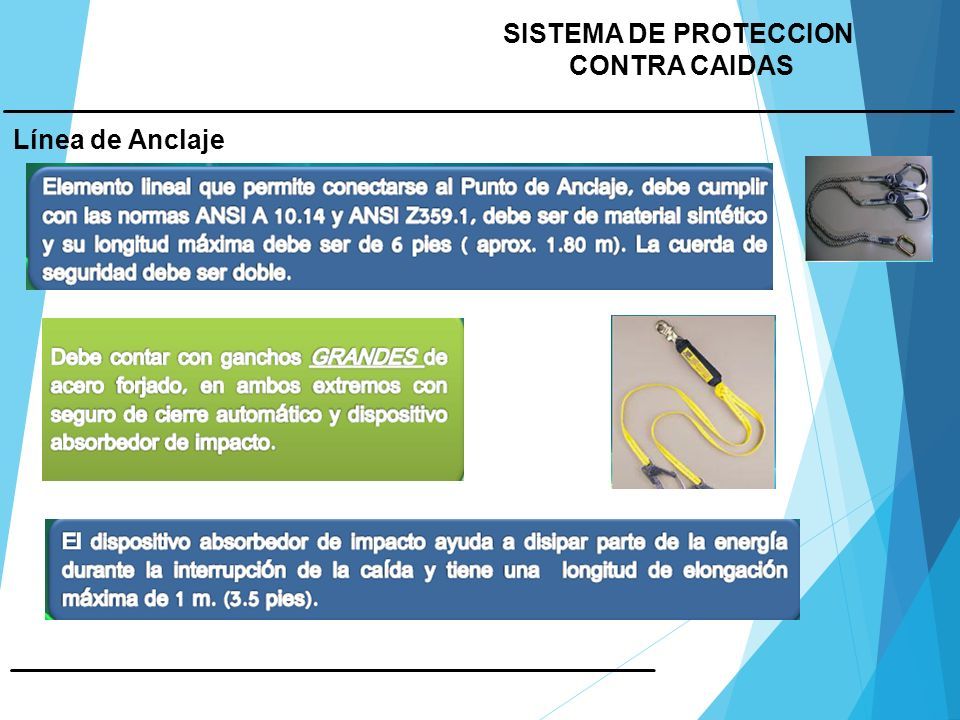

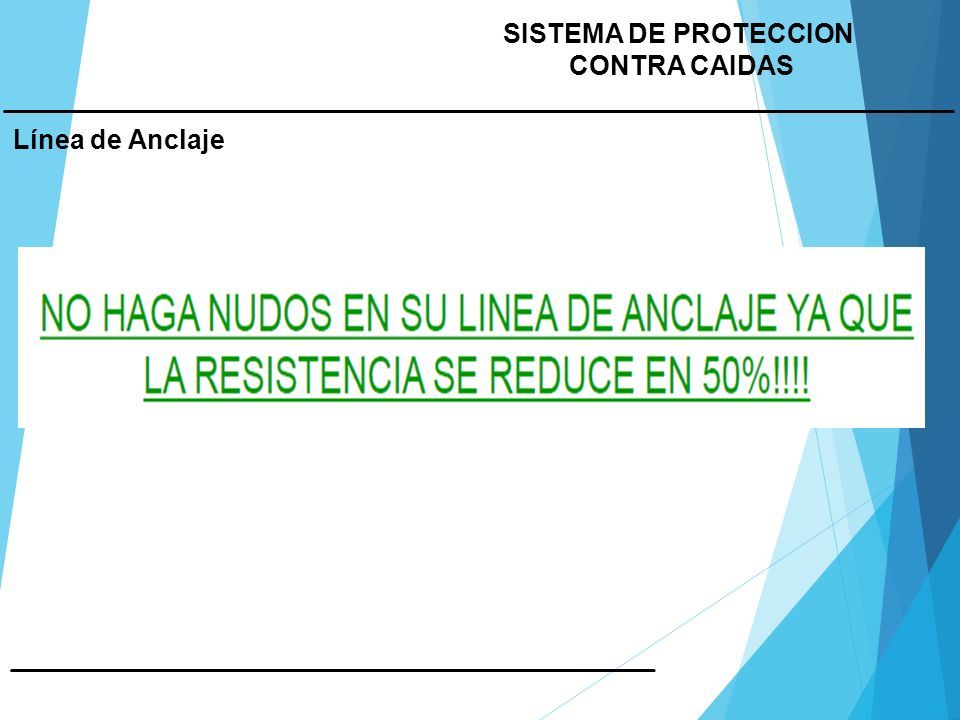

31 Línea de Anclaje SISTEMA DE PROTECCION CONTRA CAIDAS

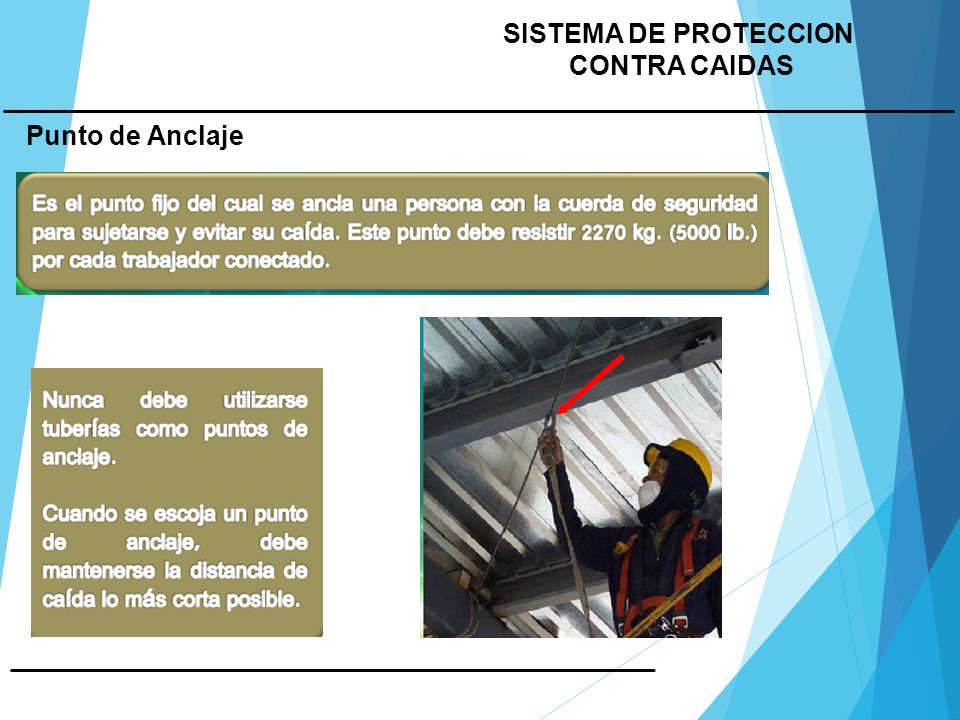

32 Punto de Anclaje SISTEMA DE PROTECCION CONTRA CAIDAS

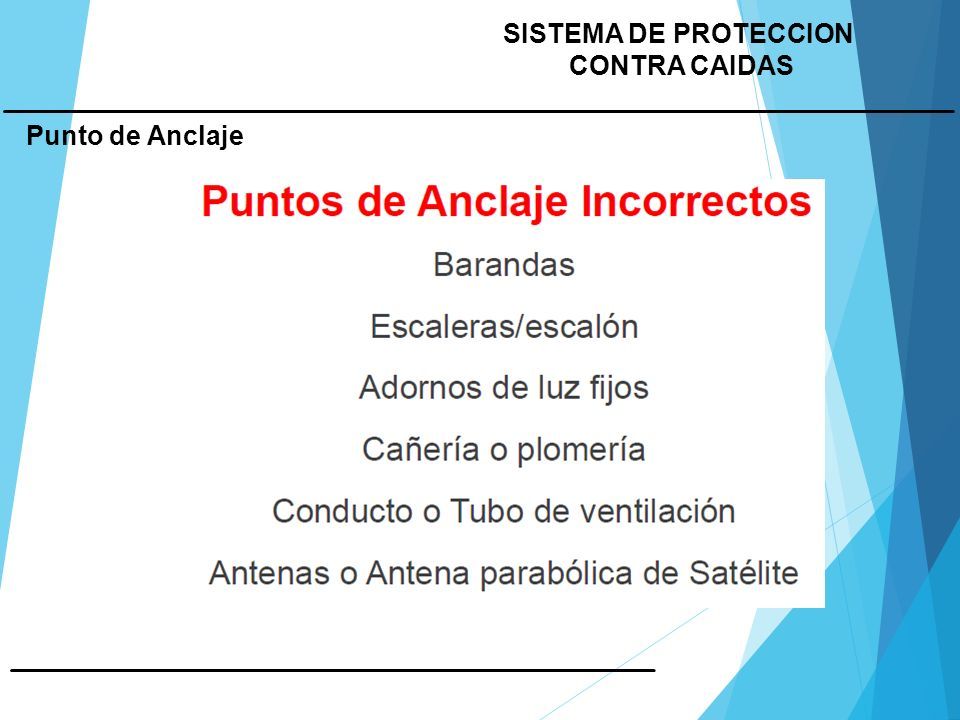

33 Punto de Anclaje SISTEMA DE PROTECCION CONTRA CAIDAS

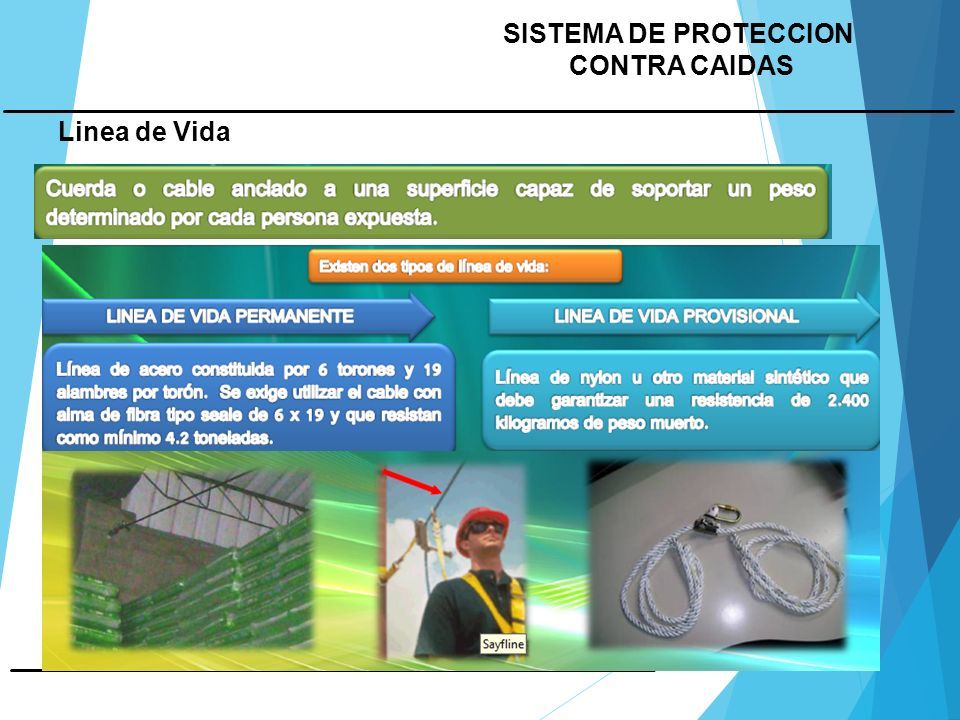

34 SISTEMA DE PROTECCION CONTRA CAIDAS Linea de Vida

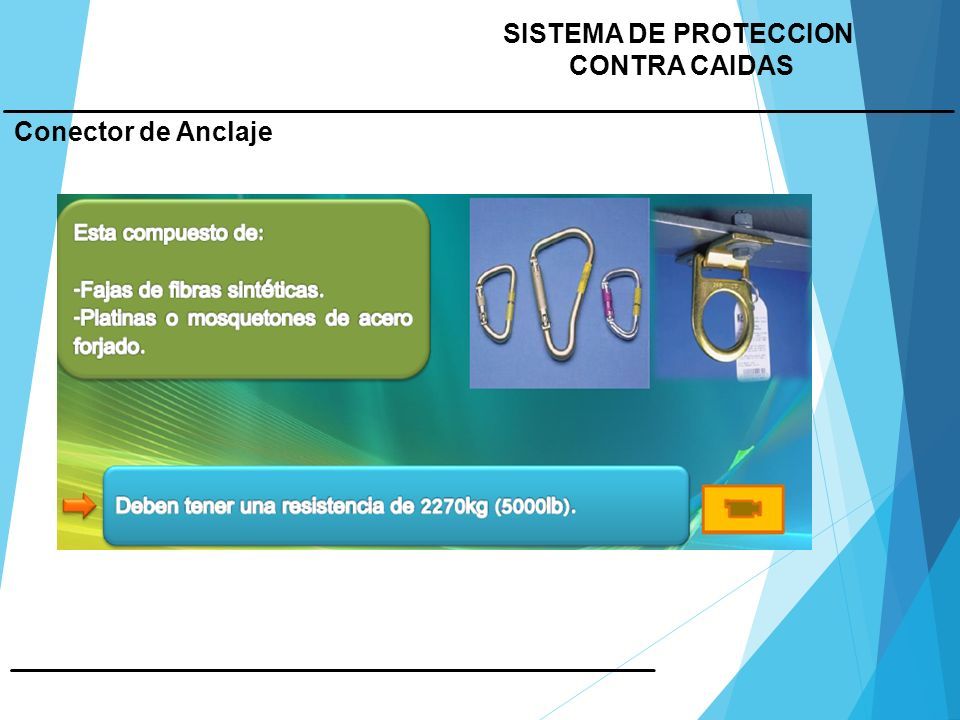

35 Conector de Anclaje SISTEMA DE PROTECCION CONTRA CAIDAS

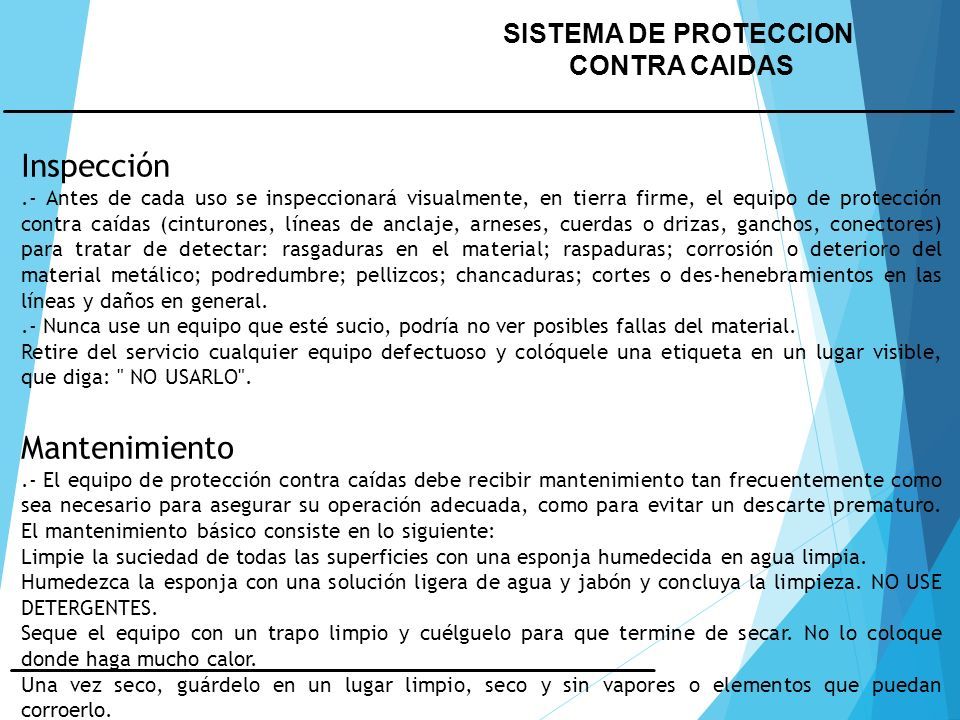

36 SISTEMA DE PROTECCION CONTRA CAIDAS Inspección.- Antes de cada uso se inspeccionará visualmente, en tierra firme, el equipo de protección contra caídas (cinturones, líneas de anclaje, arneses, cuerdas o drizas, ganchos, conectores) para tratar de detectar: rasgaduras en el material; raspaduras; corrosión o deterioro del material metálico; podredumbre; pellizcos; chancaduras; cortes o des-henebramientos en las líneas y daños en general..- Nunca use un equipo que esté sucio, podría no ver posibles fallas del material. Retire del servicio cualquier equipo defectuoso y colóquele una etiqueta en un lugar visible, que diga: " NO USARLO". Mantenimiento.- El equipo de protección contra caídas debe recibir mantenimiento tan frecuentemente como sea necesario para asegurar su operación adecuada, como para evitar un descarte prematuro. El mantenimiento básico consiste en lo siguiente: Limpie la suciedad de todas las superficies con una esponja humedecida en agua limpia. Humedezca la esponja con una solución ligera de agua y jabón y concluya la limpieza. NO USE DETERGENTES. Seque el equipo con un trapo limpio y cuélguelo para que termine de secar. No lo coloque donde haga mucho calor. Una vez seco, guárdelo en un lugar limpio, seco y sin vapores o elementos que puedan corroerlo.

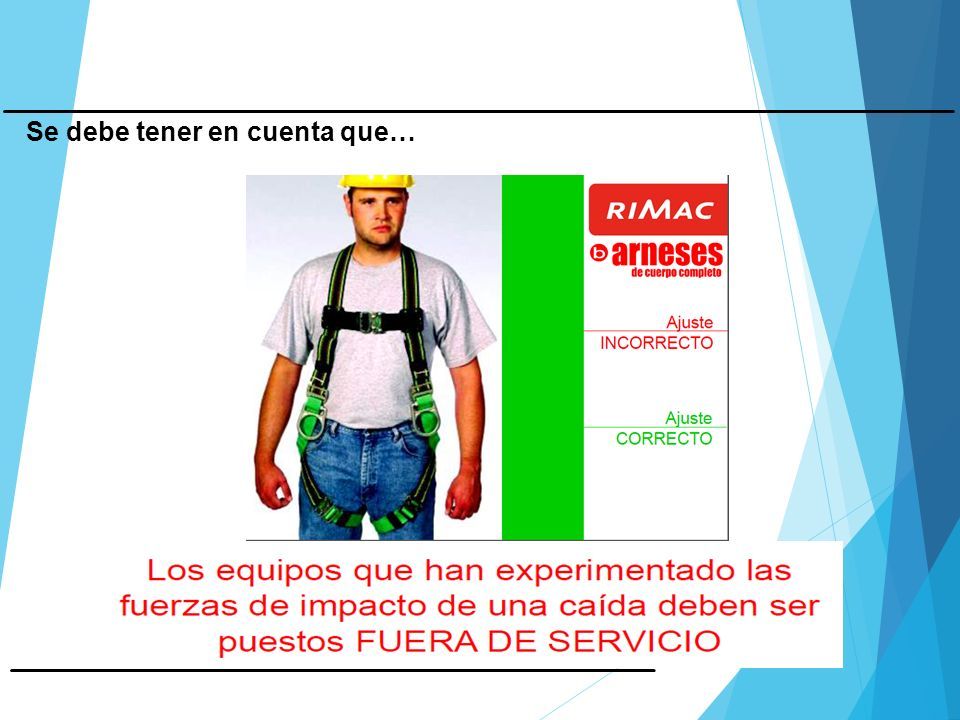

37 Se debe tener en cuenta que…
