1 NAT Y PAT ANALISIS Y DISEÑO DE REDES. ING. CESAR ARELLANO SALAZAR

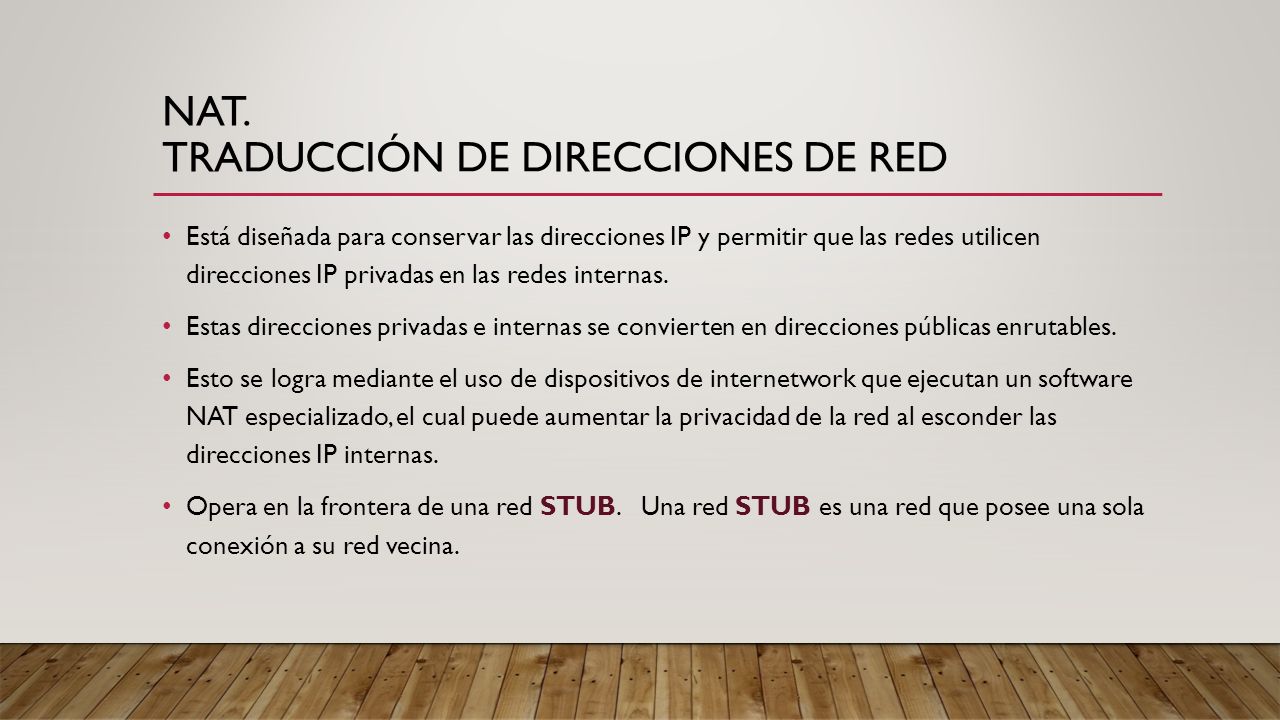

2 NAT. TRADUCCIÓN DE DIRECCIONES DE RED Está diseñada para conservar las direcciones IP y permitir que las redes utilicen direcciones IP privadas en las redes internas. Estas direcciones privadas e internas se convierten en direcciones públicas enrutables. Esto se logra mediante el uso de dispositivos de internetwork que ejecutan un software NAT especializado, el cual puede aumentar la privacidad de la red al esconder las direcciones IP internas. Opera en la frontera de una red STUB. Una red STUB es una red que posee una sola conexión a su red vecina.

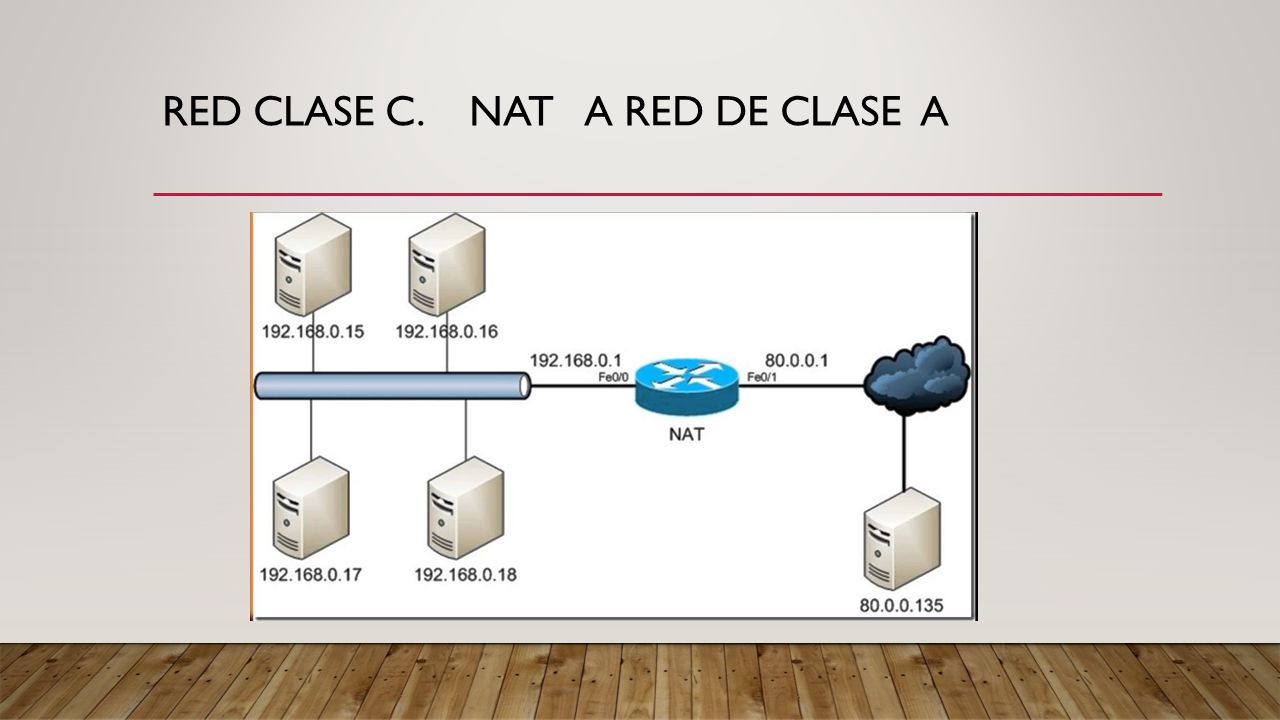

3 RED CLASE C. NAT A RED DE CLASE A

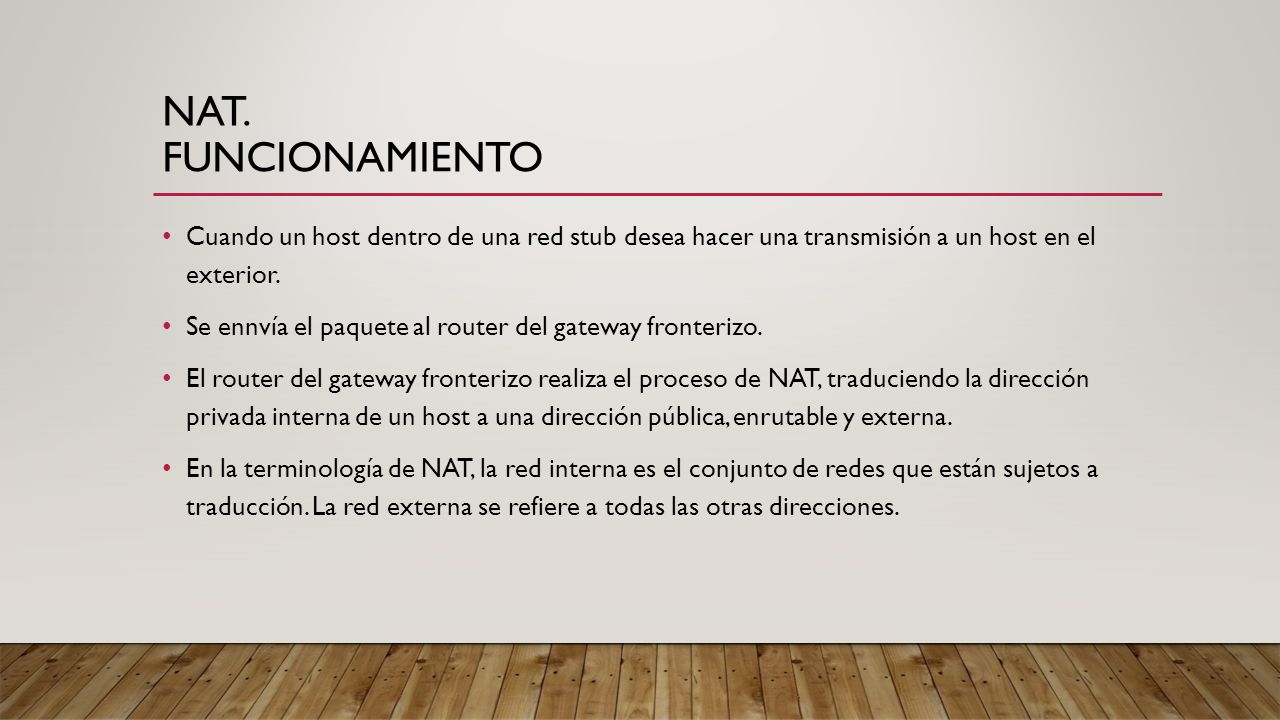

4 NAT. FUNCIONAMIENTO Cuando un host dentro de una red stub desea hacer una transmisión a un host en el exterior. Se ennvía el paquete al router del gateway fronterizo. El router del gateway fronterizo realiza el proceso de NAT, traduciendo la dirección privada interna de un host a una dirección pública, enrutable y externa. En la terminología de NAT, la red interna es el conjunto de redes que están sujetos a traducción. La red externa se refiere a todas las otras direcciones.

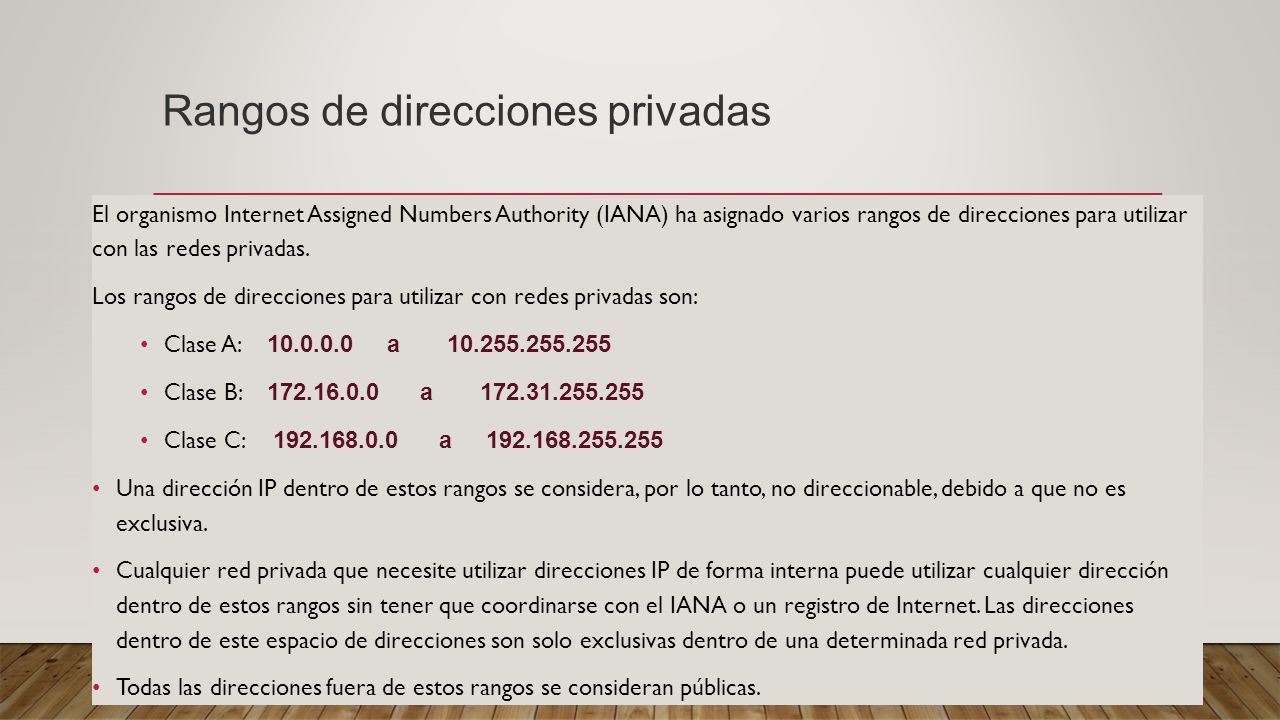

5 Rangos de direcciones privadas El organismo Internet Assigned Numbers Authority (IANA) ha asignado varios rangos de direcciones para utilizar con las redes privadas. Los rangos de direcciones para utilizar con redes privadas son: Clase A: 10.0.0.0 a 10.255.255.255 Clase B: 172.16.0.0 a 172.31.255.255 Clase C: 192.168.0.0 a 192.168.255.255 Una dirección IP dentro de estos rangos se considera, por lo tanto, no direccionable, debido a que no es exclusiva. Cualquier red privada que necesite utilizar direcciones IP de forma interna puede utilizar cualquier dirección dentro de estos rangos sin tener que coordinarse con el IANA o un registro de Internet. Las direcciones dentro de este espacio de direcciones son solo exclusivas dentro de una determinada red privada. Todas las direcciones fuera de estos rangos se consideran públicas.

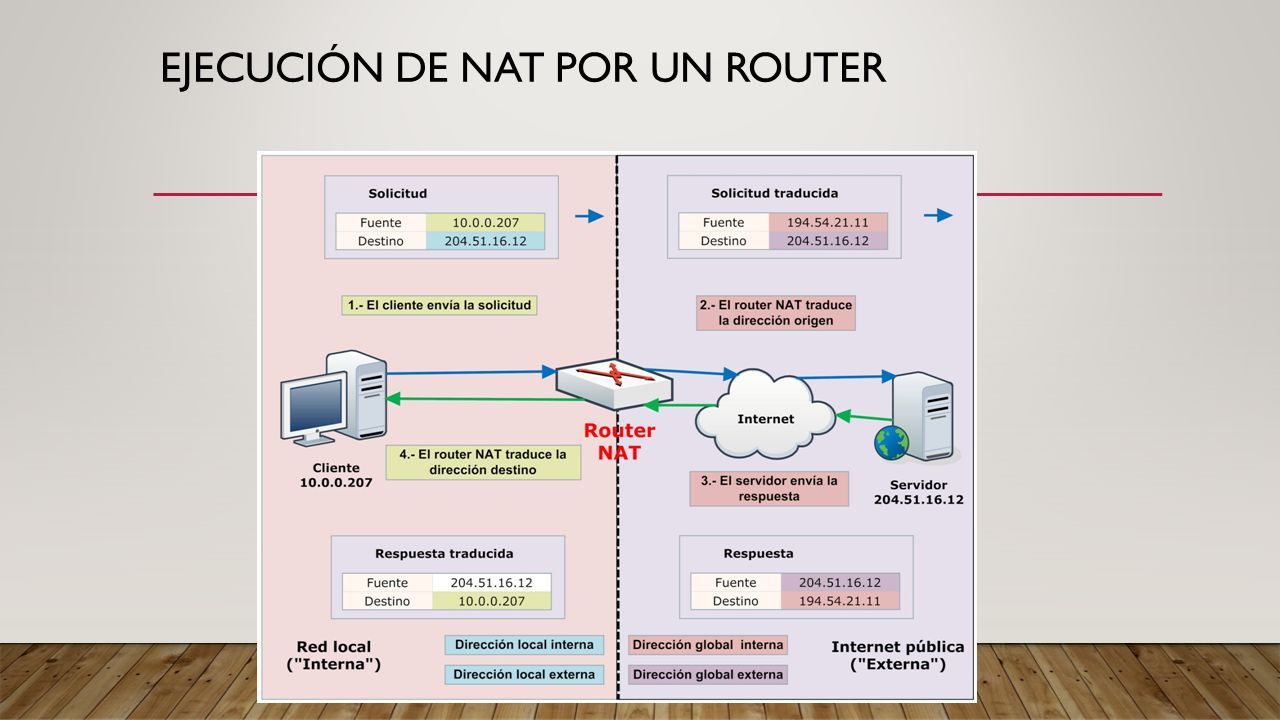

6 EJECUCIÓN DE NAT POR UN ROUTER

7 VENTAJAS NAT Elimina la reasignación de una nueva dirección IP a cada host cuando se cambia a un nuevo ISP. NAT elimina la necesidad de re-direccionar todos los hosts que requieran acceso externo, ahorrando tiempo y dinero. Conserva las direcciones mediante la multiplexión a nivel de puerto de la aplicación. Con PAT, los hosts internos pueden compartir una sola dirección IP pública para toda comunicación externa. En este tipo de configuración, se requieren muy pocas direcciones externas para admitir muchos hosts internos, y de este modo se conservan las direcciones IP. Protege la seguridad de la red. Debido a que las redes privadas no publican sus direcciones o topología interna, ellas son razonablemente seguras cuando se las utiliza en conjunto con NAT para tener un acceso externo controlado.

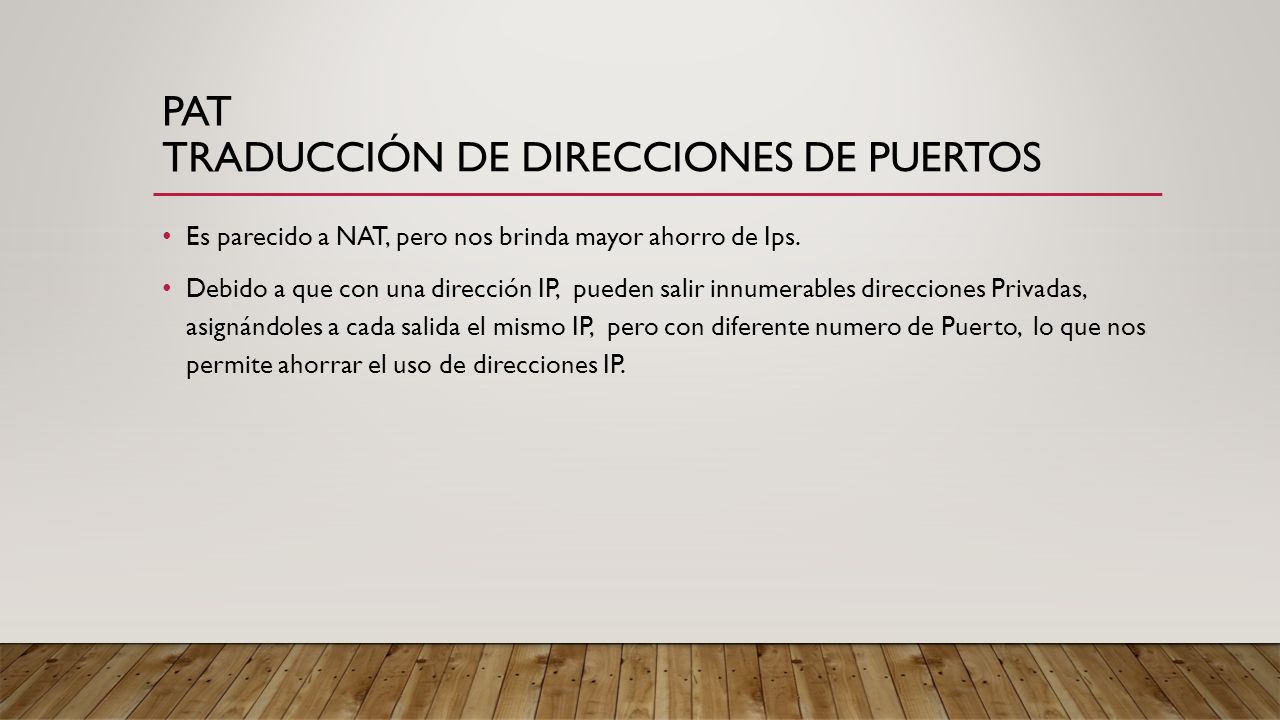

8 PAT TRADUCCIÓN DE DIRECCIONES DE PUERTOS Es parecido a NAT, pero nos brinda mayor ahorro de Ips. Debido a que con una dirección IP, pueden salir innumerables direcciones Privadas, asignándoles a cada salida el mismo IP, pero con diferente numero de Puerto, lo que nos permite ahorrar el uso de direcciones IP.

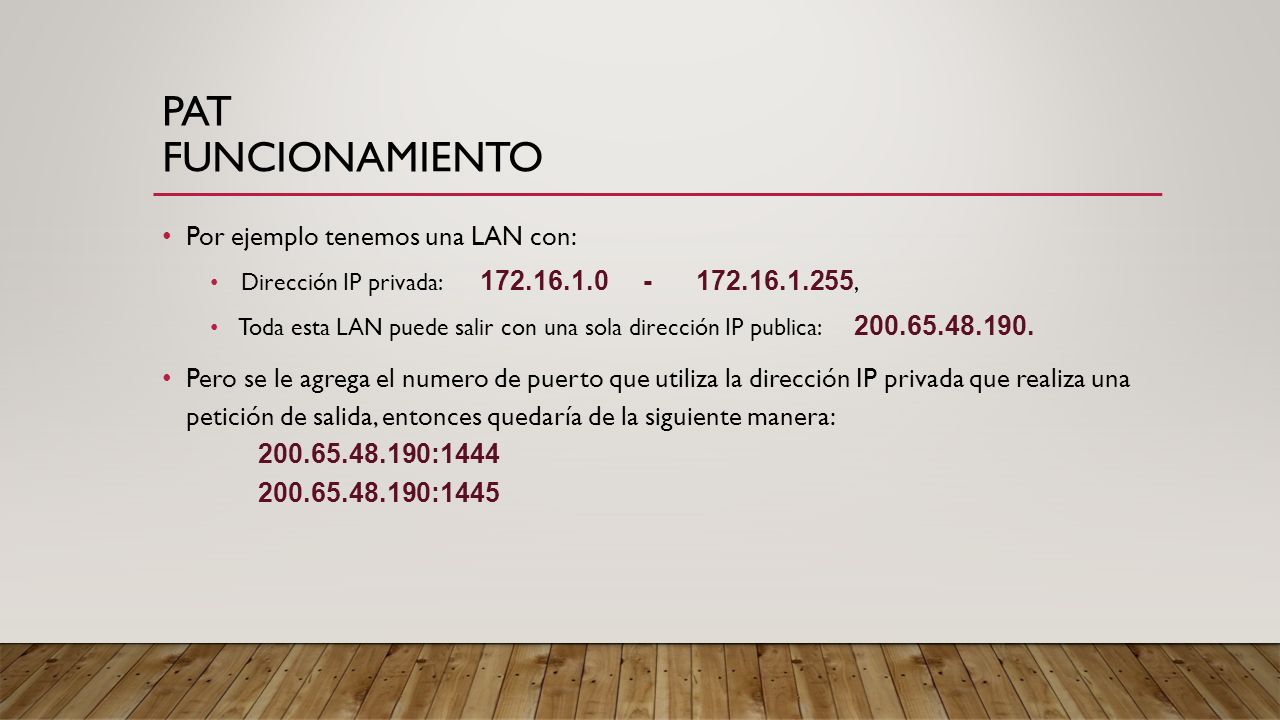

9 PAT FUNCIONAMIENTO Por ejemplo tenemos una LAN con: Dirección IP privada: 172.16.1.0 - 172.16.1.255, Toda esta LAN puede salir con una sola dirección IP publica: 200.65.48.190. Pero se le agrega el numero de puerto que utiliza la dirección IP privada que realiza una petición de salida, entonces quedaría de la siguiente manera: 200.65.48.190:1444 200.65.48.190:1445

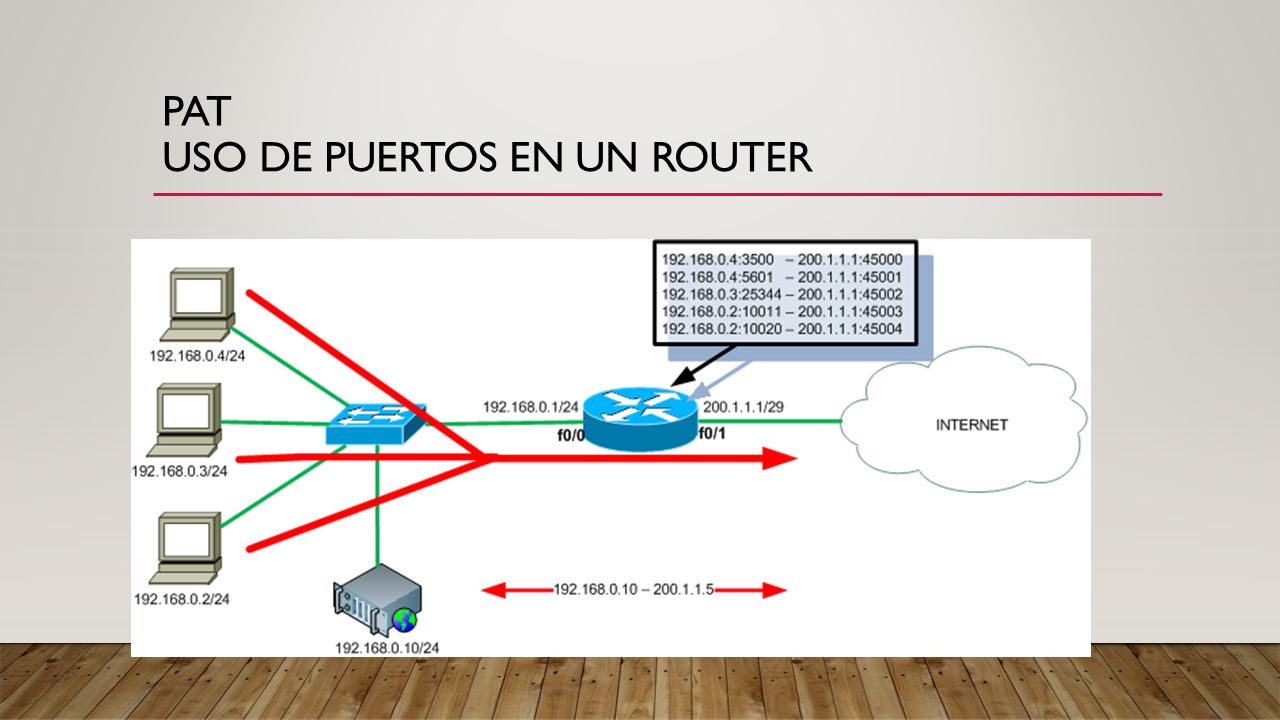

10 PAT USO DE PUERTOS EN UN ROUTER

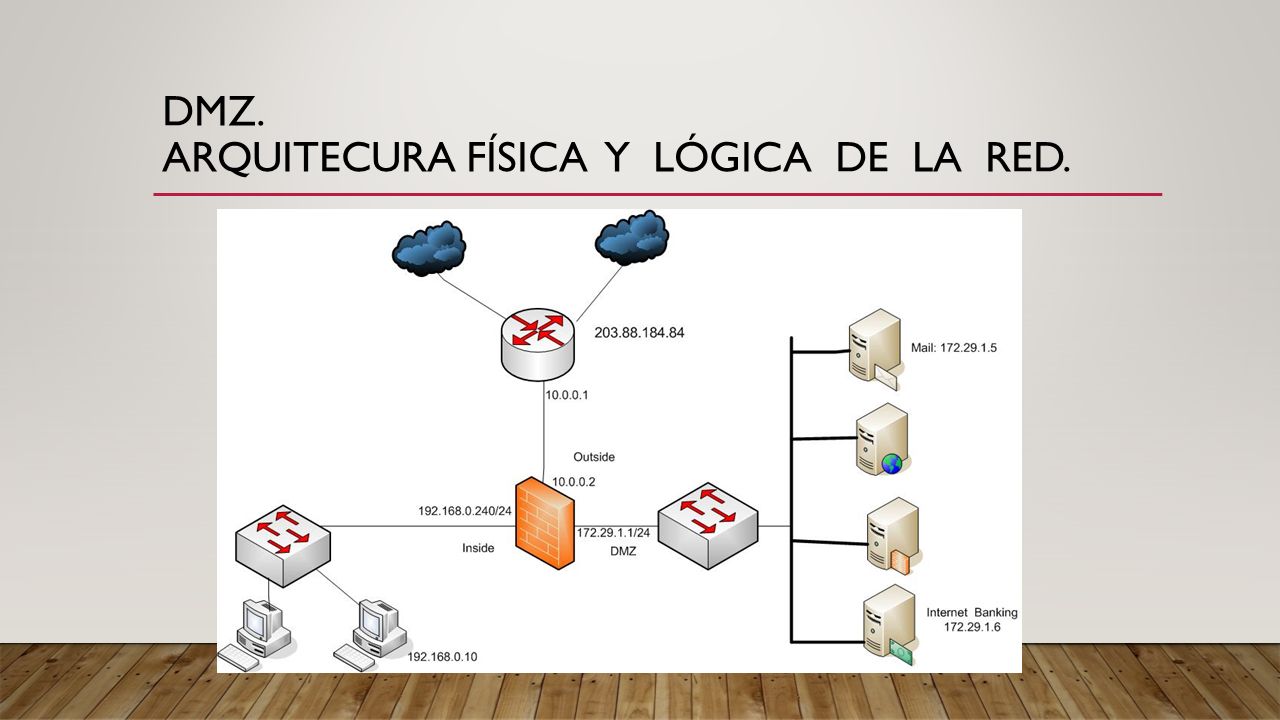

11 DMZ. ARQUITECURA FÍSICA Y LÓGICA DE LA RED.
