El direccionamiento en una red empresarial

Presentación del tema: "El direccionamiento en una red empresarial"— Transcripción de la presentación:

1 El direccionamiento en una red empresarial
Introducción al enrutamiento y la conmutación en la empresa. Capítulo 4

2 Objetivos Analizar las características y los beneficios de una estructura de direccionamiento IP jerárquica. Planificar e implementar un esquema de direccionamiento IP VLSM. Planificar una red utilizando enrutamiento sin clase y CIDR. Configurar y verificar tanto la NAT estática como la dinámica.

3 Características y beneficios de una estructura de direccionamiento IP jerárquico
Las redes planas con un único dominio de broadcast pierden eficiencia a medida que se agregan hosts Dos soluciones: Crear las VLAN Utilizar los routers en un diseño de red jerárquico

4 Características y beneficios de una estructura de direccionamiento IP jerárquico
Dirección de red con clase en la capa núcleo. Subredes cada vez más pequeñas en las capas de acceso y distribución. La red puede ser jerárquica sin tener un direccionamiento jerárquico, lo cual desaprovecha algunas potencialidades.

5 Características y beneficios de una estructura de direccionamiento IP jerárquico
Uso de la división en subredes para subdividir una red en función de: La ubicación física o la agrupación lógica Los requisitos de seguridad y aplicación Contención de broadcast Diseño de red jerárquico Ejemplo: 10.X.Y.0

6 Planificación / implementación de un esquema de direccionamiento VLSM
Máscara de subred: compuesta por 32 bits. Distingue entre bits de host y red. Puede variar en longitud para admitir una cantidad de hosts en un segmento LAN.

7 Planificación / implementación de un esquema de direccionamiento VLSM
AND Booleano compara los bits de la dirección del host con los bits de la máscara de subred. 1 y 1 = 1 1 ó 0 y 0 = 0 El valor resultante es la dirección de red.

8 Planificación / implementación de un esquema de direccionamiento VLSM
Pasos de la división básica de subredes: Tomar bits prestados del lado del host. Agregarlos al lado de la red. Cambiar la máscara para que refleje los bits adicionales.

9 Planificación / implementación de un esquema de direccionamiento VLSM
Elementos de un esquema de direccionamiento: Número de subred. Dirección de red. Rango de host. Dirección de broadcast.

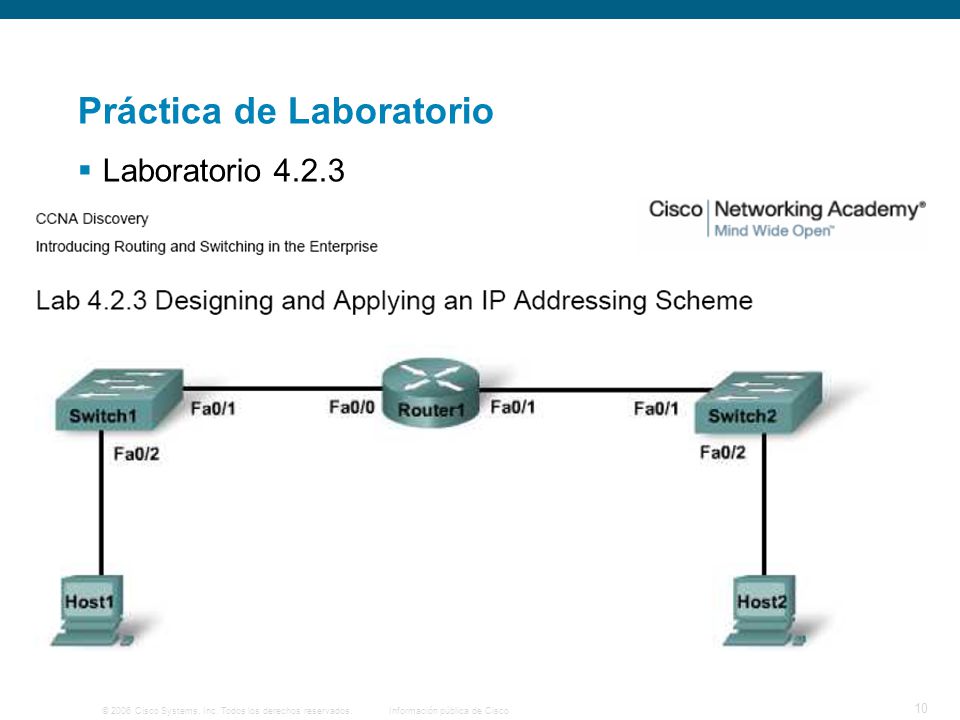

10 Práctica de Laboratorio

11 Planificación / implementación de un esquema de direccionamiento VLSM
Beneficios de las máscaras de subred de longitud variable (VLSM): Flexibilidad. Uso eficiente del espacio de dirección. Capacidad de utilizar sumarización de ruta.

12 Planificación / implementación de un esquema de direccionamiento VLSM
Aplicar máscaras desde el grupo más grande hasta el más pequeño. Evitar asignar direcciones que ya estén asignadas. Permitir algo de crecimiento en la cantidad de host de cada subred.

13 Práctica de Laboratorio

14 Planificación de una red utilizando enrutamiento sin clase y CIDR
Enrutamiento con clase Máscaras de subred predeterminada. Clase determinada por el primer octeto. No hay intercambio de información de la máscara de subred en las actualizaciones de enrutamiento. Enrutamiento sin clase Prefijo de red. Barra (/) máscara. Información de la máscara de subred intercambiada en las actualizaciones de enrutamiento.

15 Planificación de una red utilizando enrutamiento sin clase y CIDR
Enrutamiento entre dominios sin clase (CIDR) Utiliza el espacio de dirección en forma eficiente. Se utiliza para el resumen o el agregado de la dirección de red.

16 Planificación de una red utilizando enrutamiento sin clase y CIDR
Sumarización de ruta: Utiliza una única dirección para representar un grupo de subredes contiguas. Se produce en la frontera de la red. Tabla de enrutamiento más pequeña, búsquedas más rápidas. También llamado agregación de ruta, o bien superneteo (lo contrario a subneteo)

17 Planificación de una red utilizando enrutamiento sin clase y CIDR
Ejemplo

18 Práctica de Laboratorio

19 Planificación de una red utilizando enrutamiento sin clase y CIDR
Las subredes no contiguas ocasionan un enrutamiento no confiable. Evite separar las subredes con una red diferente.

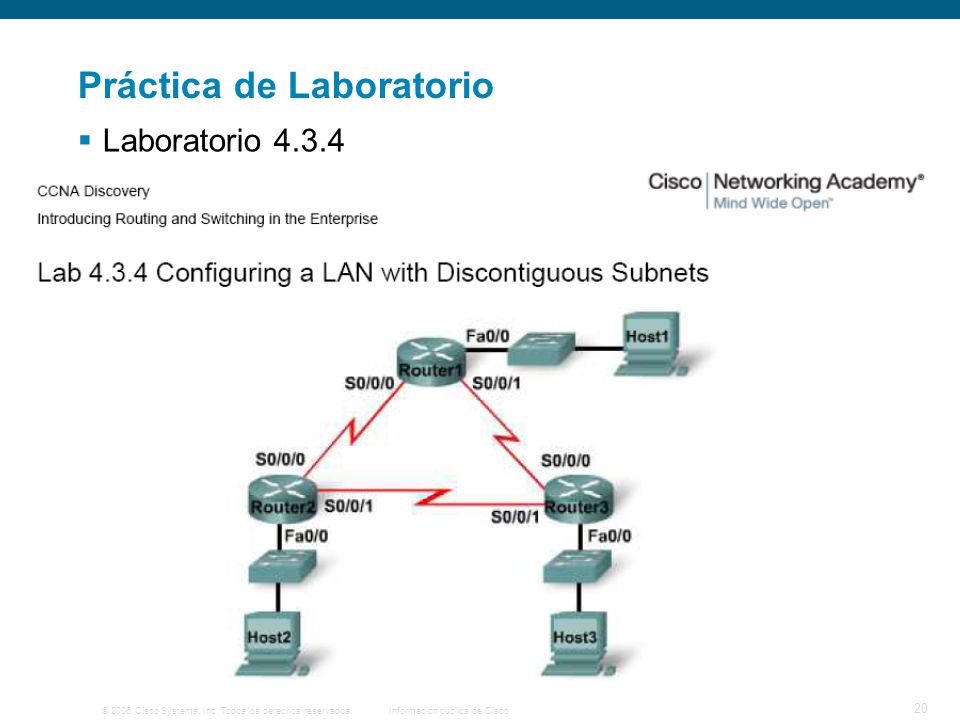

20 Práctica de Laboratorio

21 Planificación de una red utilizando enrutamiento sin clase y CIDR
Utilice los protocolos de enrutamiento que admiten VLSM. Planifique la división en subredes para complementar el diseño jerárquico. Si fuera necesario, deshabilite el resumen automático. Actualice el IOS del router. Permita un futuro crecimiento.

22 Configuración y verificación de NAT estática y dinámica
RFC 1918: espacio de dirección IP privada. IP’s privadas se usan en forma interna, nunca en Internet. "Oculta" las direcciones internas de las otras redes. A: B: C:

23 Configuración y verificación de NAT estática y dinámica
Traducción de direcciones de red (NAT) La NAT traduce las direcciones privadas internas en una o más direcciones públicas. Uso en routers de borde.

24 Configuración y verificación de NAT estática y dinámica
NAT estática: asigna direcciones locales internas únicas a direcciones públicas únicas. NAT dinámica: utiliza un grupo de direcciones públicas para asignar lo que necesite.

25 Configuración y verificación de NAT estática y dinámica
NAT Estático R(config)#ip nat inside source static ip_inside ip_outside (config)#interface fastethernet 0/0 R(config-if)#ip nat inside R(config-if)#interface serial 0/0/0 R(config-if)#ip nat outside

26 Configuración y verificación de NAT estática y dinámica
NAT Dinámico R(config)#ip nat pool public_access ip_inicial ip_final netmask mask R(config)#access-list 1 permit ip_grupo wildcard R(config)#ip nat inside source list 1 pool public_access R(config)#interface fastethernet 0/0 R(config-if)#ip nat inside R(config-if)#interface serial 0/0/0 R(config-if)#ip nat outside

27 Práctica de Laboratorio
Laboratorio a

28 Práctica de Laboratorio
Laboratorio b

29 Configuración y verificación de NAT estática y dinámica
Traducción de la dirección del puerto (PAT) Traducción dinámica de varias direcciones locales internas en una dirección pública (uso de puertos)

30 Práctica de Laboratorio

31 Resumen El diseño de red jerárquico agrupa a los usuarios en subredes
VLSM habilita distintas máscaras para cada subred VLSM requiere protocolos de enrutamiento sin clase Las direcciones de red CIDR están determinadas por la duración de prefijo La sumarización de ruta, el agregado de ruta o la creación de superredes se hace en un router de borde La NAT traduce las direcciones privadas en direcciones públicas que se enrutan en Internet La PAT traduce varias direcciones locales en una única dirección pública
