Microscopía I Sonia Alejandra Torres Sánchez. Microscopía I Objetivo: Conocer los minerales bajo el microscopio de acuerdo a sus características mineralógicas.

Presentación del tema: "Microscopía I Sonia Alejandra Torres Sánchez. Microscopía I Objetivo: Conocer los minerales bajo el microscopio de acuerdo a sus características mineralógicas."— Transcripción de la presentación:

1 Microscopía I Sonia Alejandra Torres Sánchez

2 Microscopía I Objetivo: Conocer los minerales bajo el microscopio de acuerdo a sus características mineralógicas y ópticas

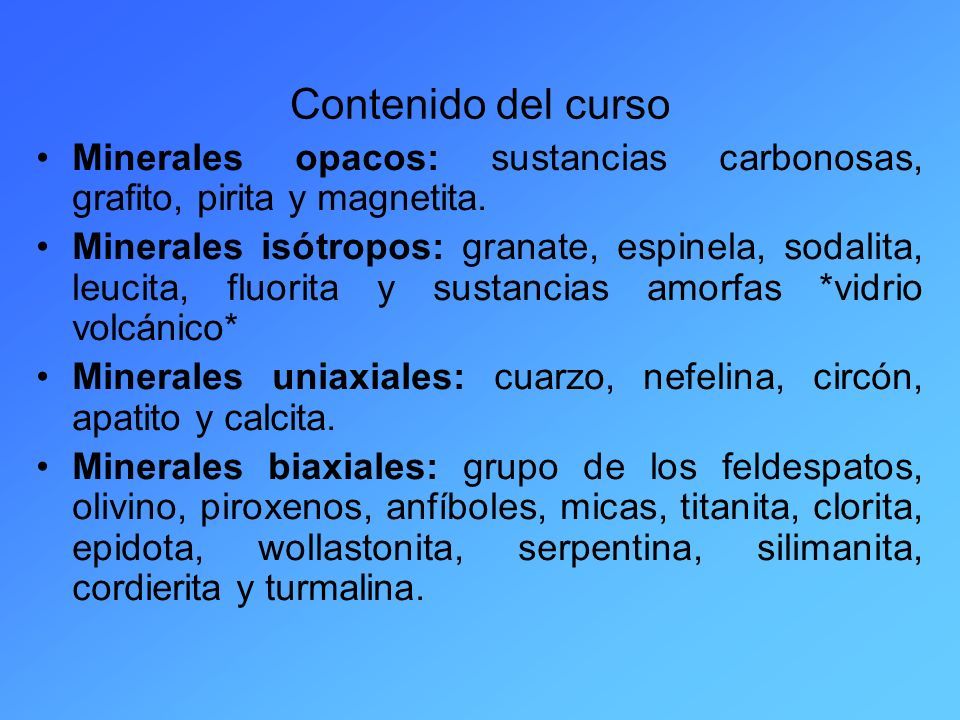

3 Contenido del curso Minerales opacos: sustancias carbonosas, grafito, pirita y magnetita. Minerales isótropos: granate, espinela, sodalita, leucita, fluorita y sustancias amorfas *vidrio volcánico* Minerales uniaxiales: cuarzo, nefelina, circón, apatito y calcita. Minerales biaxiales: grupo de los feldespatos, olivino, piroxenos, anfíboles, micas, titanita, clorita, epidota, wollastonita, serpentina, silimanita, cordierita y turmalina.

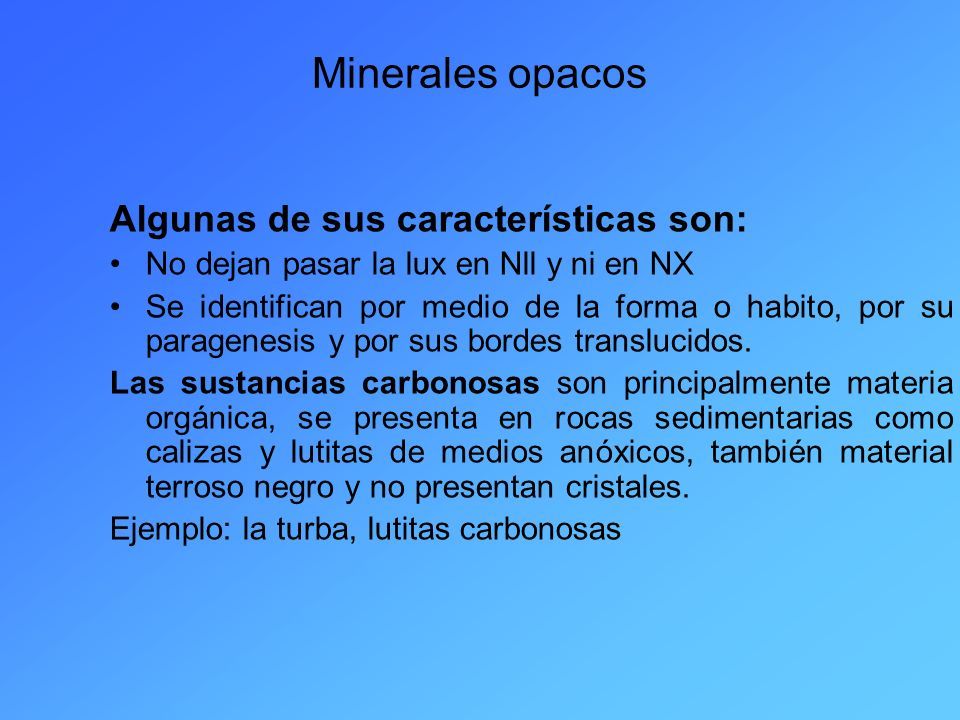

4 Minerales opacos Algunas de sus características son: No dejan pasar la lux en Nll y ni en NX Se identifican por medio de la forma o habito, por su paragenesis y por sus bordes translucidos. Las sustancias carbonosas son principalmente materia orgánica, se presenta en rocas sedimentarias como calizas y lutitas de medios anóxicos, también material terroso negro y no presentan cristales. Ejemplo: la turba, lutitas carbonosas

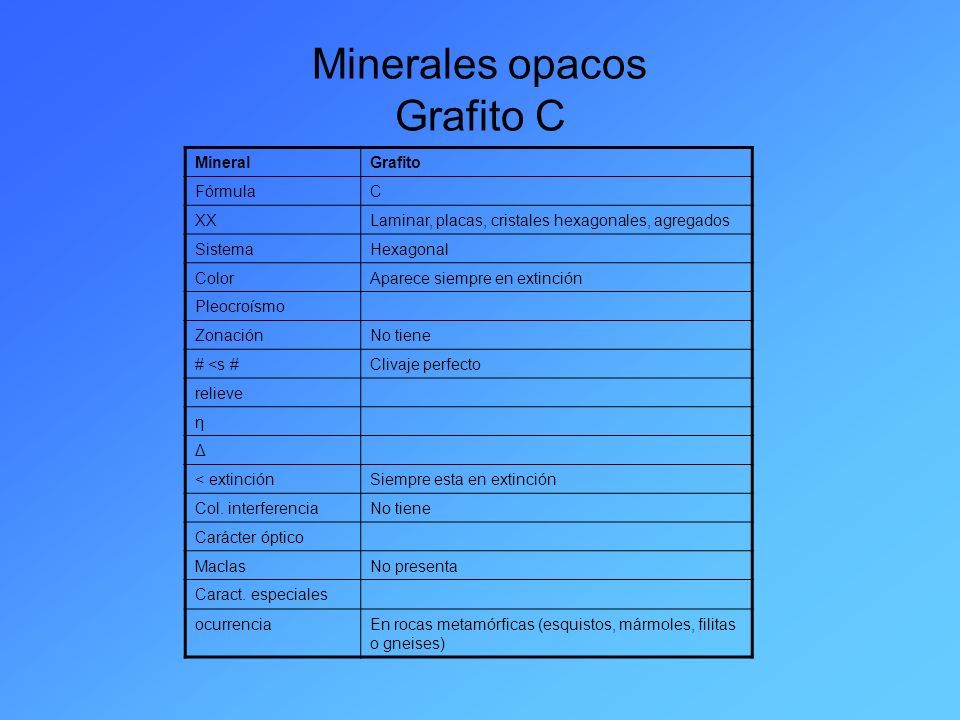

5 Minerales opacos Grafito C MineralGrafito FórmulaC XXLaminar, placas, cristales hexagonales, agregados SistemaHexagonal ColorAparece siempre en extinción Pleocroísmo ZonaciónNo tiene # <s #Clivaje perfecto relieve η Δ < extinciónSiempre esta en extinción Col. interferenciaNo tiene Carácter óptico MaclasNo presenta Caract. especiales ocurrenciaEn rocas metamórficas (esquistos, mármoles, filitas o gneises)

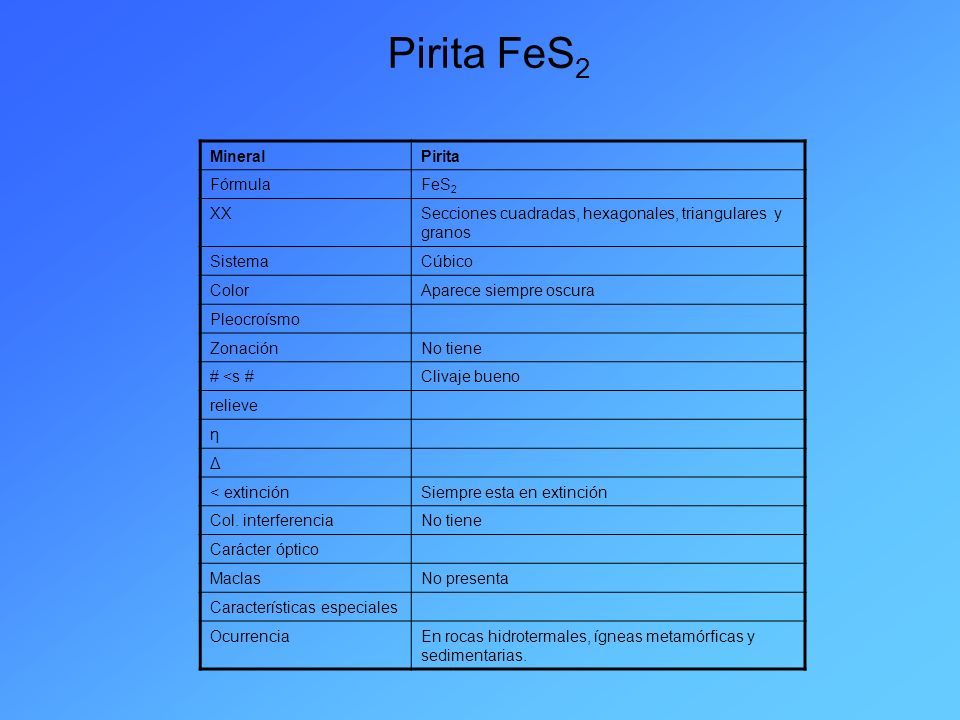

6 Pirita FeS 2 MineralPirita FórmulaFeS 2 XXSecciones cuadradas, hexagonales, triangulares y granos SistemaCúbico ColorAparece siempre oscura Pleocroísmo ZonaciónNo tiene # <s #Clivaje bueno relieve η Δ < extinciónSiempre esta en extinción Col. interferenciaNo tiene Carácter óptico MaclasNo presenta Características especiales OcurrenciaEn rocas hidrotermales, ígneas metamórficas y sedimentarias.

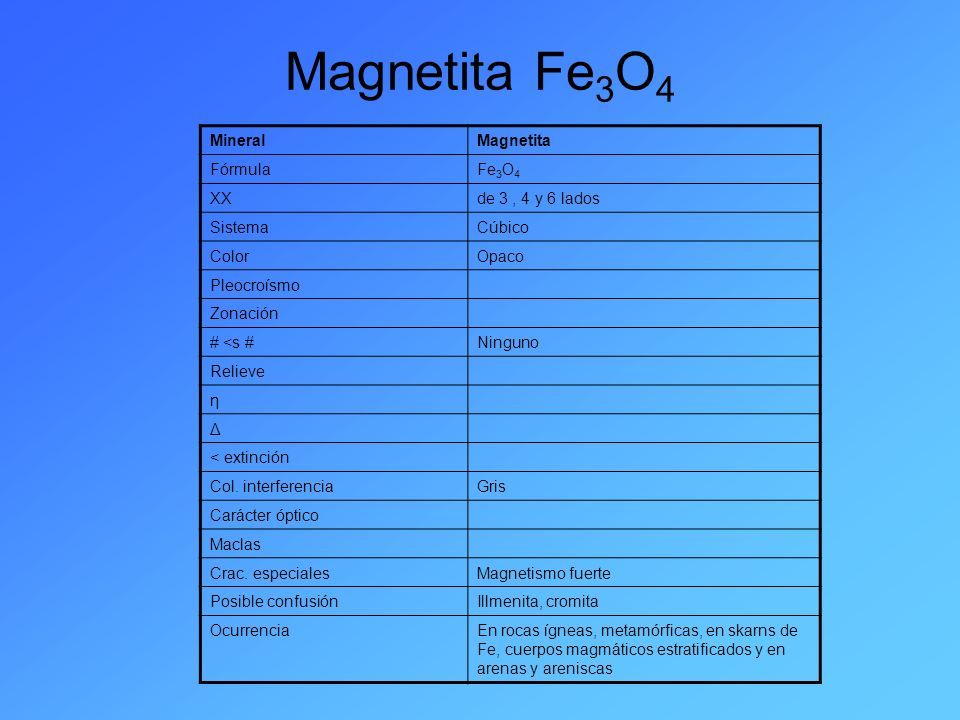

7 Magnetita Fe 3 O 4 MineralMagnetita FórmulaFe 3 O 4 XXde 3, 4 y 6 lados SistemaCúbico ColorOpaco Pleocroísmo Zonación # <s #Ninguno Relieve η Δ < extinción Col. interferenciaGris Carácter óptico Maclas Crac. especialesMagnetismo fuerte Posible confusiónIllmenita, cromita OcurrenciaEn rocas ígneas, metamórficas, en skarns de Fe, cuerpos magmáticos estratificados y en arenas y areniscas

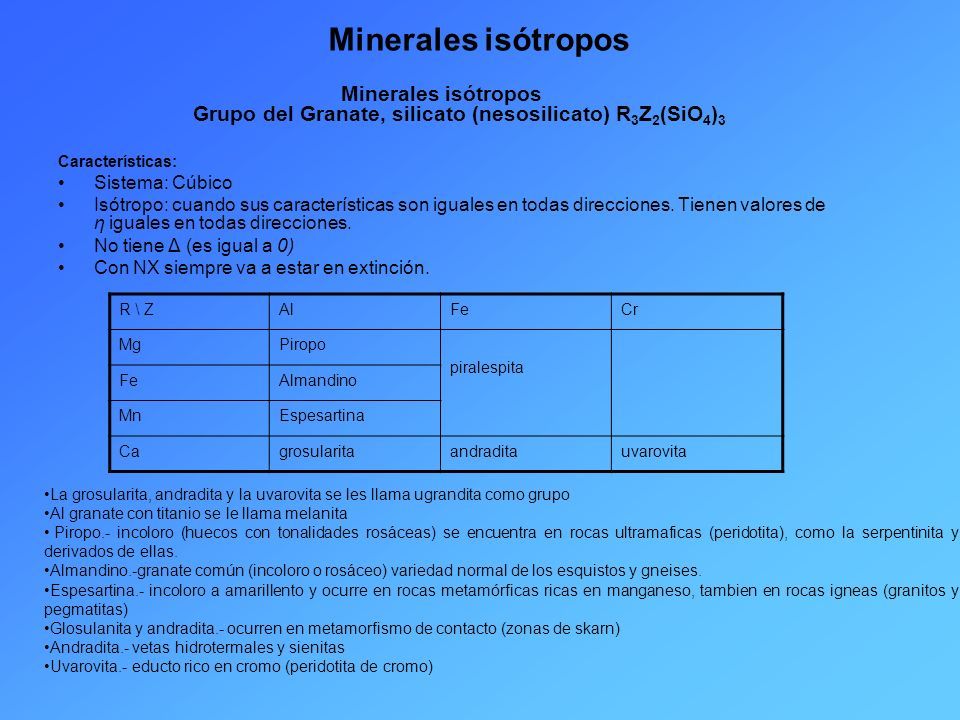

8 Minerales isótropos Minerales isótropos Grupo del Granate, silicato (nesosilicato) R 3 Z 2 (SiO 4 ) 3 Características: Sistema: Cúbico Isótropo: cuando sus características son iguales en todas direcciones. Tienen valores de η iguales en todas direcciones. No tiene Δ (es igual a 0) Con NX siempre va a estar en extinción. R \ ZAlFeCr MgPiropo piralespita FeAlmandino MnEspesartina Cagrosularitaandraditauvarovita La grosularita, andradita y la uvarovita se les llama ugrandita como grupo Al granate con titanio se le llama melanita Piropo.- incoloro (huecos con tonalidades rosáceas) se encuentra en rocas ultramaficas (peridotita), como la serpentinita y derivados de ellas. Almandino.-granate común (incoloro o rosáceo) variedad normal de los esquistos y gneises. Espesartina.- incoloro a amarillento y ocurre en rocas metamórficas ricas en manganeso, tambien en rocas igneas (granitos y pegmatitas) Glosulanita y andradita.- ocurren en metamorfismo de contacto (zonas de skarn) Andradita.- vetas hidrotermales y sienitas Uvarovita.- educto rico en cromo (peridotita de cromo)

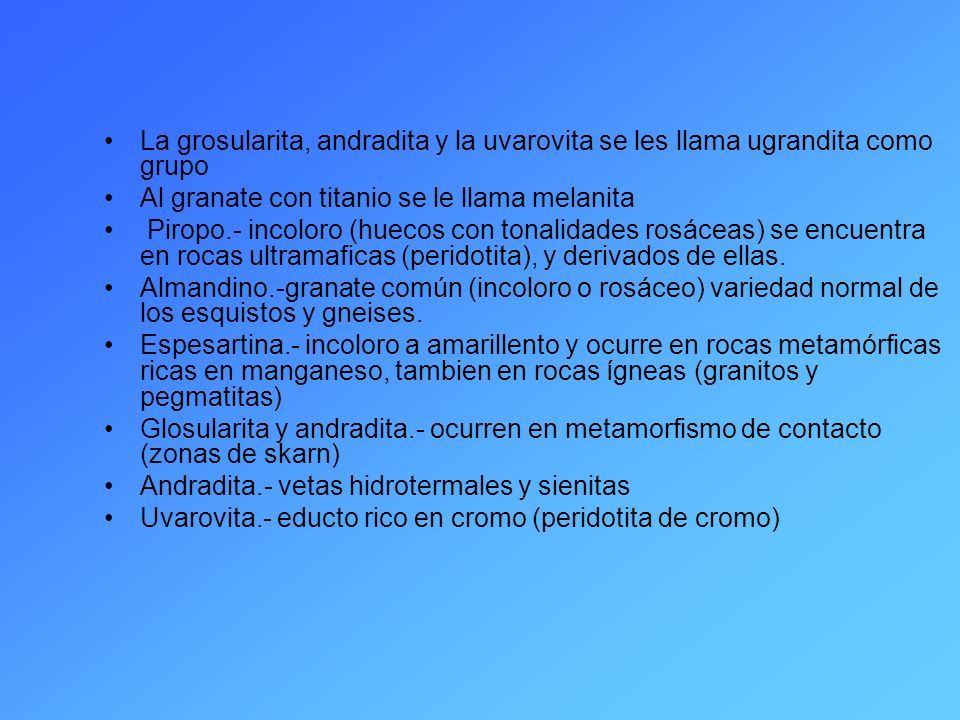

9 La grosularita, andradita y la uvarovita se les llama ugrandita como grupo Al granate con titanio se le llama melanita Piropo.- incoloro (huecos con tonalidades rosáceas) se encuentra en rocas ultramaficas (peridotita), y derivados de ellas. Almandino.-granate común (incoloro o rosáceo) variedad normal de los esquistos y gneises. Espesartina.- incoloro a amarillento y ocurre en rocas metamórficas ricas en manganeso, tambien en rocas ígneas (granitos y pegmatitas) Glosularita y andradita.- ocurren en metamorfismo de contacto (zonas de skarn) Andradita.- vetas hidrotermales y sienitas Uvarovita.- educto rico en cromo (peridotita de cromo)

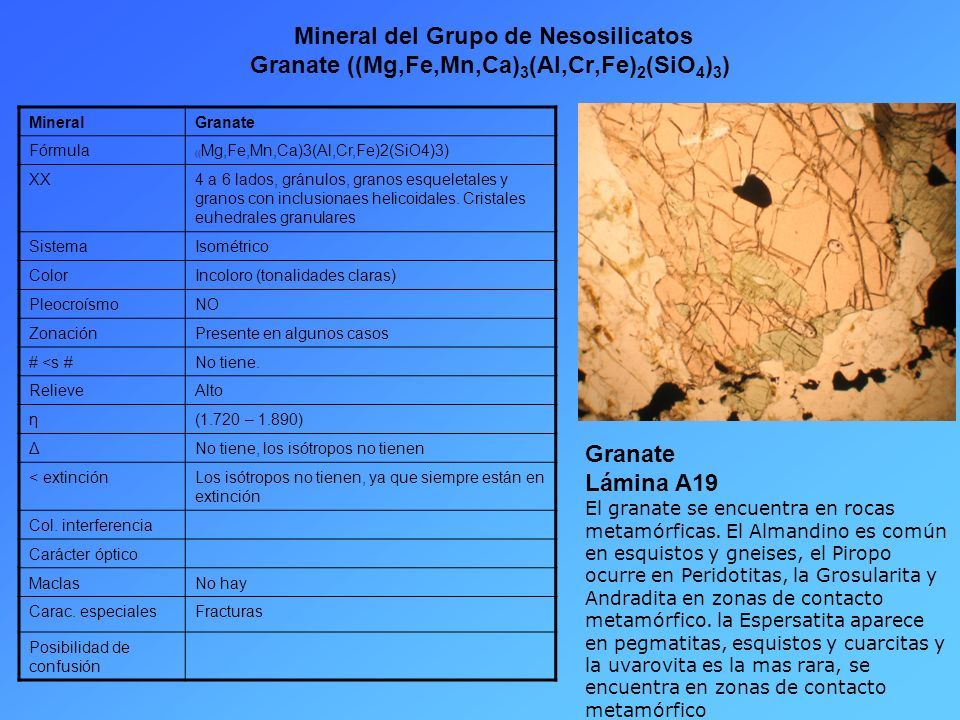

10 Mineral del Grupo de Nesosilicatos Granate ((Mg,Fe,Mn,Ca) 3 (Al,Cr,Fe) 2 (SiO 4 ) 3 ) Granate Lámina A19 El granate se encuentra en rocas metamórficas. El Almandino es común en esquistos y gneises, el Piropo ocurre en Peridotitas, la Grosularita y Andradita en zonas de contacto metamórfico. la Espersatita aparece en pegmatitas, esquistos y cuarcitas y la uvarovita es la mas rara, se encuentra en zonas de contacto metamórfico MineralGranate Fórmula (( Mg,Fe,Mn,Ca)3(Al,Cr,Fe)2(SiO4)3) XX4 a 6 lados, gránulos, granos esqueletales y granos con inclusionaes helicoidales. Cristales euhedrales granulares SistemaIsométrico ColorIncoloro (tonalidades claras) PleocroísmoNO ZonaciónPresente en algunos casos # <s #No tiene. RelieveAlto η(1.720 – 1.890) ΔNo tiene, los isótropos no tienen < extinciónLos isótropos no tienen, ya que siempre están en extinción Col. interferencia Carácter óptico MaclasNo hay Carac. especialesFracturas Posibilidad de confusión

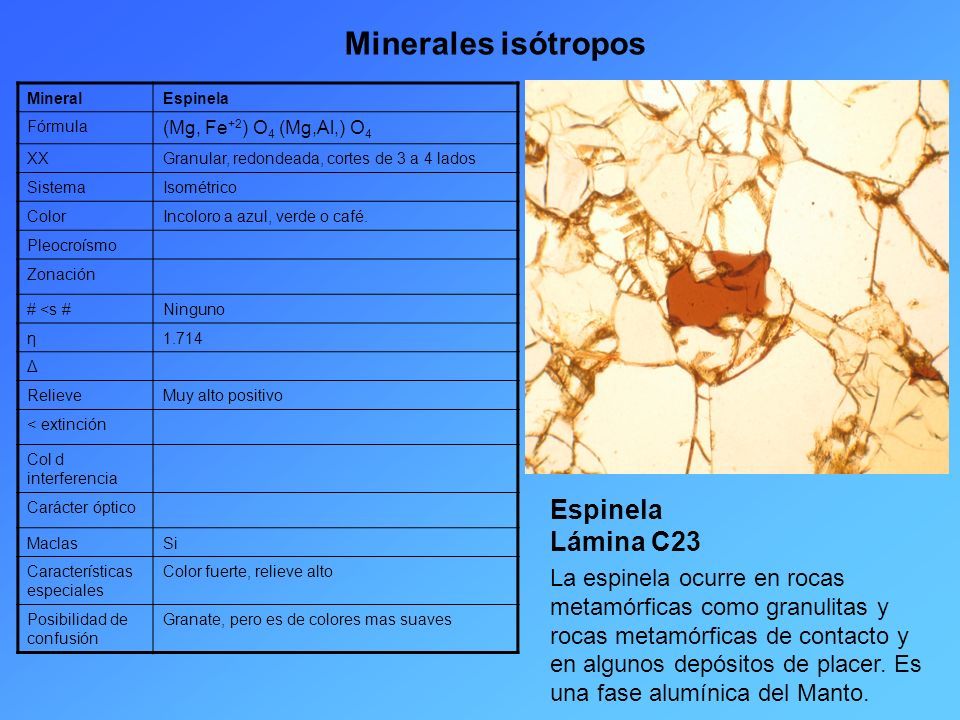

11 Minerales isótropos Espinela Lámina C23 La espinela ocurre en rocas metamórficas como granulitas y rocas metamórficas de contacto y en algunos depósitos de placer. Es una fase alumínica del Manto. MineralEspinela Fórmula (Mg, Fe +2 ) O 4 (Mg,Al,) O 4 XXGranular, redondeada, cortes de 3 a 4 lados SistemaIsométrico ColorIncoloro a azul, verde o café. Pleocroísmo Zonación # <s #Ninguno η1.714 Δ RelieveMuy alto positivo < extinción Col d interferencia Carácter óptico MaclasSi Características especiales Color fuerte, relieve alto Posibilidad de confusión Granate, pero es de colores mas suaves

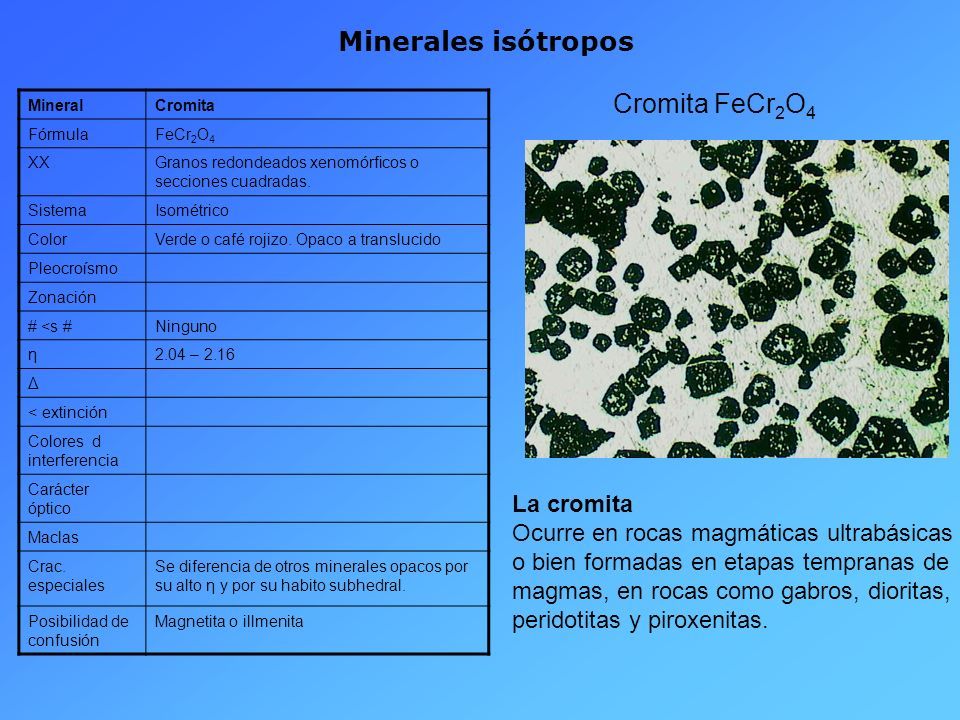

12 MineralCromita FórmulaFeCr 2 O 4 XXGranos redondeados xenomórficos o secciones cuadradas. SistemaIsométrico ColorVerde o café rojizo. Opaco a translucido Pleocroísmo Zonación # <s #Ninguno η2.04 – 2.16 Δ < extinción Colores d interferencia Carácter óptico Maclas Crac. especiales Se diferencia de otros minerales opacos por su alto η y por su habito subhedral. Posibilidad de confusión Magnetita o illmenita La cromita Ocurre en rocas magmáticas ultrabásicas o bien formadas en etapas tempranas de magmas, en rocas como gabros, dioritas, peridotitas y piroxenitas. Cromita FeCr 2 O 4 Minerales isótropos

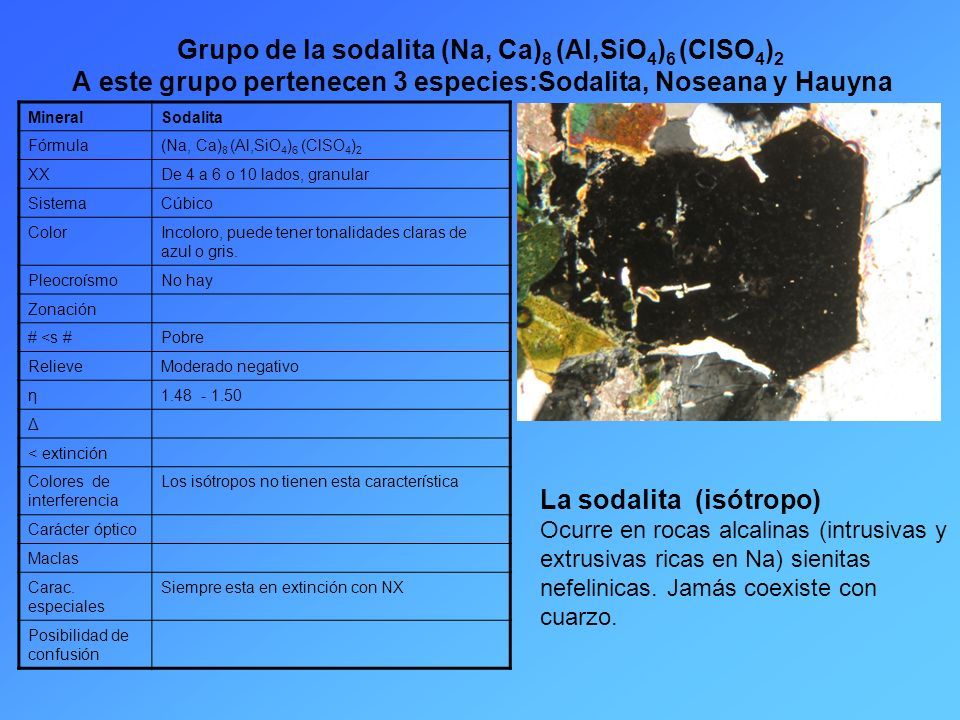

13 Grupo de la sodalita (Na, Ca) 8 (Al,SiO 4 ) 6 (ClSO 4 ) 2 A este grupo pertenecen 3 especies:Sodalita, Noseana y Hauyna MineralSodalita Fórmula(Na, Ca) 8 (Al,SiO 4 ) 6 (ClSO 4 ) 2 XXDe 4 a 6 o 10 lados, granular SistemaCúbico ColorIncoloro, puede tener tonalidades claras de azul o gris. PleocroísmoNo hay Zonación # <s #Pobre RelieveModerado negativo η1.48 - 1.50 Δ < extinción Colores de interferencia Los isótropos no tienen esta característica Carácter óptico Maclas Carac. especiales Siempre esta en extinción con NX Posibilidad de confusión La sodalita (isótropo) Ocurre en rocas alcalinas (intrusivas y extrusivas ricas en Na) sienitas nefelinicas. Jamás coexiste con cuarzo.

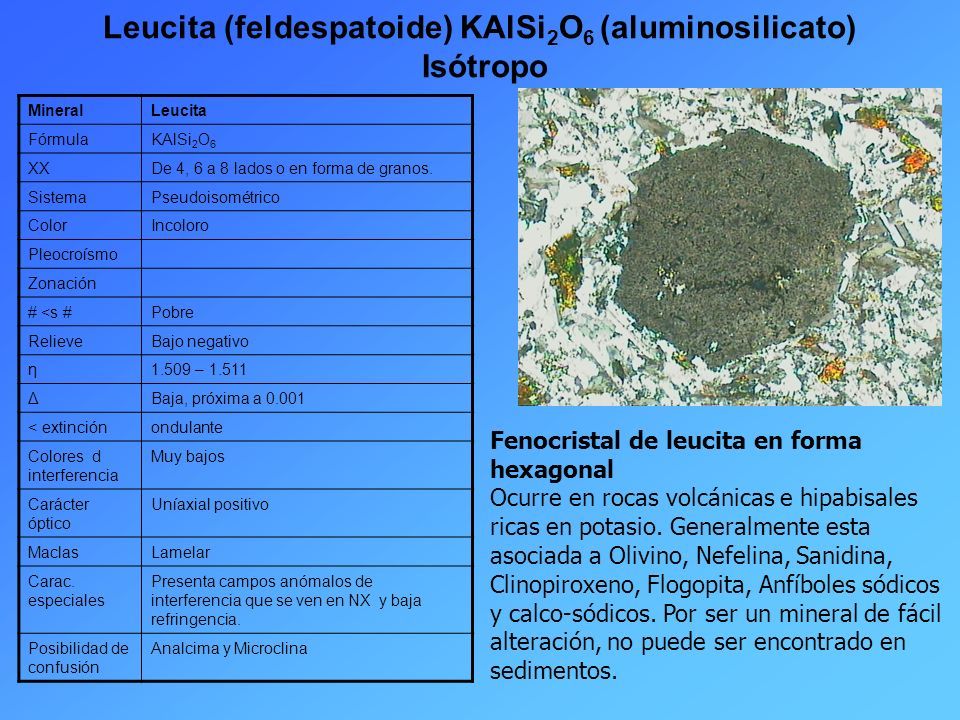

14 Leucita (feldespatoide) KAlSi 2 O 6 (aluminosilicato) Isótropo MineralLeucita FórmulaKAlSi 2 O 6 XXDe 4, 6 a 8 lados o en forma de granos. SistemaPseudoisométrico ColorIncoloro Pleocroísmo Zonación # <s #Pobre RelieveBajo negativo η1.509 – 1.511 ΔBaja, próxima a 0.001 < extinciónondulante Colores d interferencia Muy bajos Carácter óptico Uníaxial positivo MaclasLamelar Carac. especiales Presenta campos anómalos de interferencia que se ven en NX y baja refringencia. Posibilidad de confusión Analcima y Microclina Fenocristal de leucita en forma hexagonal Ocurre en rocas volcánicas e hipabisales ricas en potasio. Generalmente esta asociada a Olivino, Nefelina, Sanidina, Clinopiroxeno, Flogopita, Anfíboles sódicos y calco-sódicos. Por ser un mineral de fácil alteración, no puede ser encontrado en sedimentos.

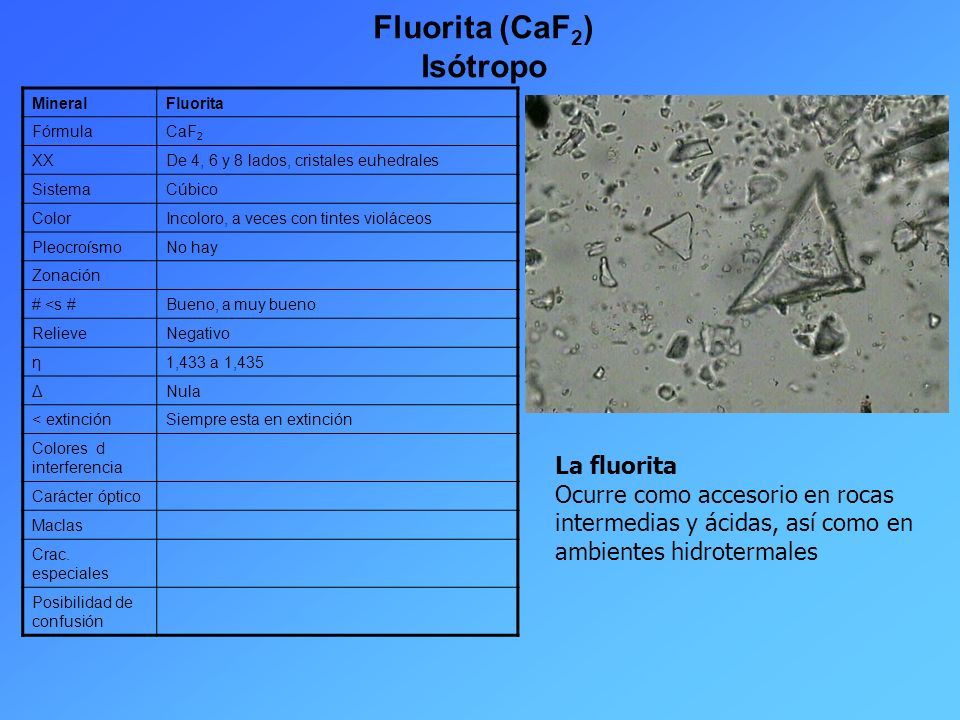

15 Fluorita (CaF 2 ) Isótropo MineralFluorita FórmulaCaF 2 XXDe 4, 6 y 8 lados, cristales euhedrales SistemaCúbico ColorIncoloro, a veces con tintes violáceos PleocroísmoNo hay Zonación # <s #Bueno, a muy bueno RelieveNegativo η1,433 a 1,435 ΔNula < extinciónSiempre esta en extinción Colores d interferencia Carácter óptico Maclas Crac. especiales Posibilidad de confusión La fluorita Ocurre como accesorio en rocas intermedias y ácidas, así como en ambientes hidrotermales

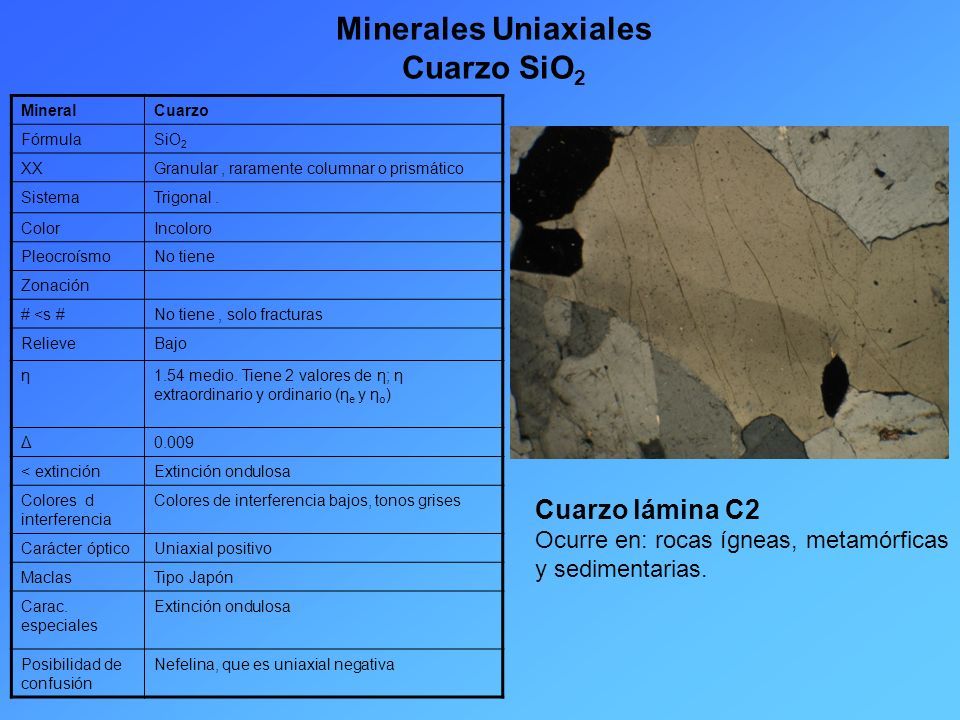

16 Minerales Uniaxiales Cuarzo SiO 2 MineralCuarzo FórmulaSiO 2 XXGranular, raramente columnar o prismático SistemaTrigonal. ColorIncoloro PleocroísmoNo tiene Zonación # <s #No tiene, solo fracturas RelieveBajo η1.54 medio. Tiene 2 valores de η; η extraordinario y ordinario (η e y η o ) Δ0.009 < extinciónExtinción ondulosa Colores d interferencia Colores de interferencia bajos, tonos grises Carácter ópticoUniaxial positivo MaclasTipo Japón Carac. especiales Extinción ondulosa Posibilidad de confusión Nefelina, que es uniaxial negativa Cuarzo lámina C2 Ocurre en: rocas ígneas, metamórficas y sedimentarias.

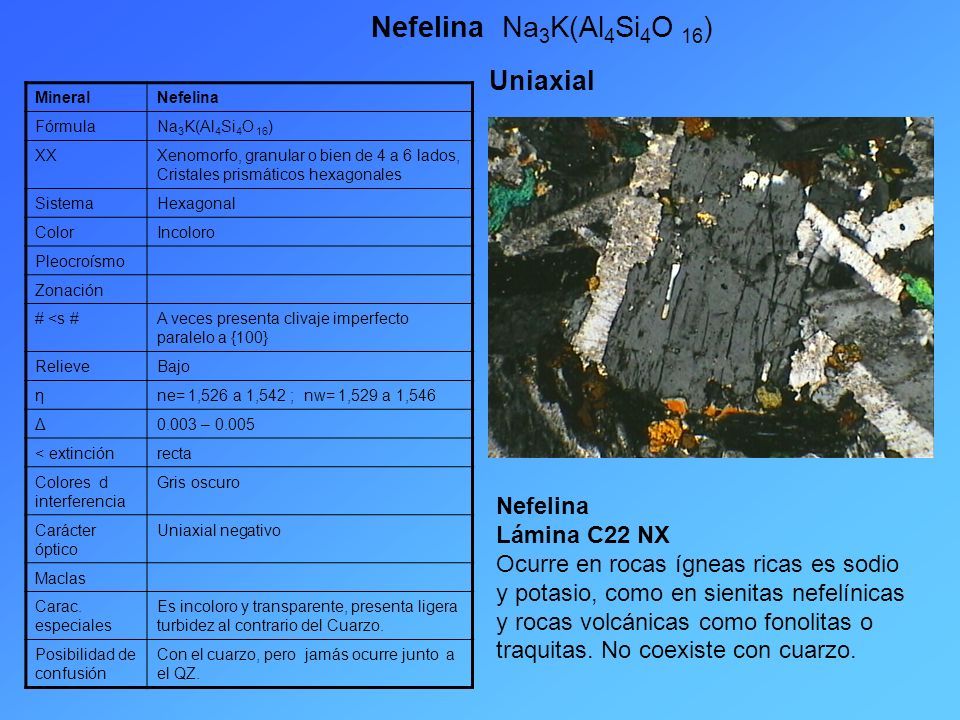

17 Nefelina Na 3 K(Al 4 Si 4 O 16 ) Uniaxial MineralNefelina FórmulaNa 3 K(Al 4 Si 4 O 16 ) XXXenomorfo, granular o bien de 4 a 6 lados, Cristales prismáticos hexagonales SistemaHexagonal ColorIncoloro Pleocroísmo Zonación # <s #A veces presenta clivaje imperfecto paralelo a {100} RelieveBajo ηne= 1,526 a 1,542 ; nw= 1,529 a 1,546 Δ0.003 – 0.005 < extinciónrecta Colores d interferencia Gris oscuro Carácter óptico Uniaxial negativo Maclas Carac. especiales Es incoloro y transparente, presenta ligera turbidez al contrario del Cuarzo. Posibilidad de confusión Con el cuarzo, pero jamás ocurre junto a el QZ. Nefelina Lámina C22 NX Ocurre en rocas ígneas ricas es sodio y potasio, como en sienitas nefelínicas y rocas volcánicas como fonolitas o traquitas. No coexiste con cuarzo.

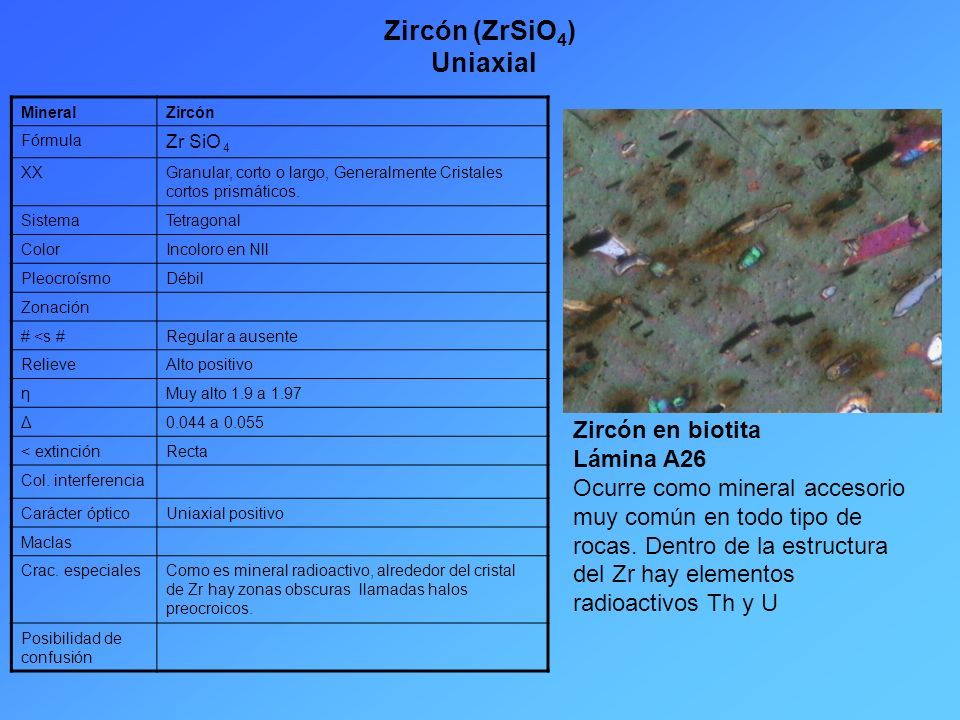

18 Zircón (ZrSiO 4 ) Uniaxial MineralZircón Fórmula Zr SiO 4 XXGranular, corto o largo, Generalmente Cristales cortos prismáticos. SistemaTetragonal ColorIncoloro en Nll PleocroísmoDébil Zonación # <s #Regular a ausente RelieveAlto positivo ηMuy alto 1.9 a 1.97 Δ0.044 a 0.055 < extinciónRecta Col. interferencia Carácter ópticoUniaxial positivo Maclas Crac. especialesComo es mineral radioactivo, alrededor del cristal de Zr hay zonas obscuras llamadas halos preocroicos. Posibilidad de confusión Zircón en biotita Lámina A26 Ocurre como mineral accesorio muy común en todo tipo de rocas. Dentro de la estructura del Zr hay elementos radioactivos Th y U

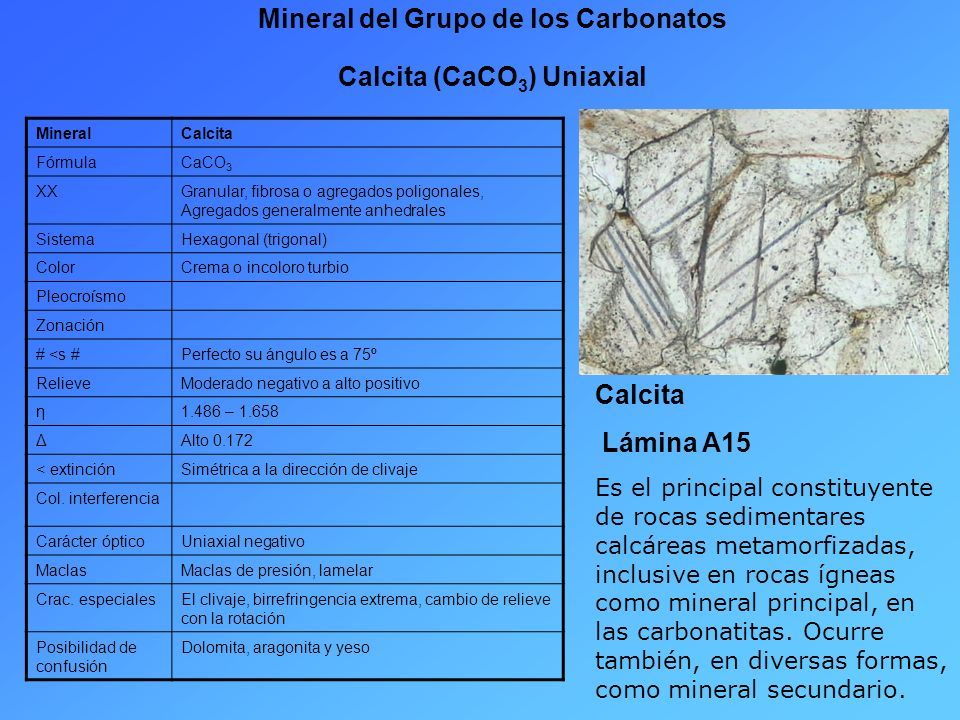

19 Mineral del Grupo de los Carbonatos Calcita (CaCO 3 ) Uniaxial MineralCalcita FórmulaCaCO 3 XXGranular, fibrosa o agregados poligonales, Agregados generalmente anhedrales SistemaHexagonal (trigonal) ColorCrema o incoloro turbio Pleocroísmo Zonación # <s #Perfecto su ángulo es a 75º RelieveModerado negativo a alto positivo η1.486 – 1.658 ΔAlto 0.172 < extinciónSimétrica a la dirección de clivaje Col. interferencia Carácter ópticoUniaxial negativo MaclasMaclas de presión, lamelar Crac. especialesEl clivaje, birrefringencia extrema, cambio de relieve con la rotación Posibilidad de confusión Dolomita, aragonita y yeso Calcita Lámina A15 Es el principal constituyente de rocas sedimentares calcáreas metamorfizadas, inclusive en rocas ígneas como mineral principal, en las carbonatitas. Ocurre también, en diversas formas, como mineral secundario.

20 MINERALES BIAXIALES

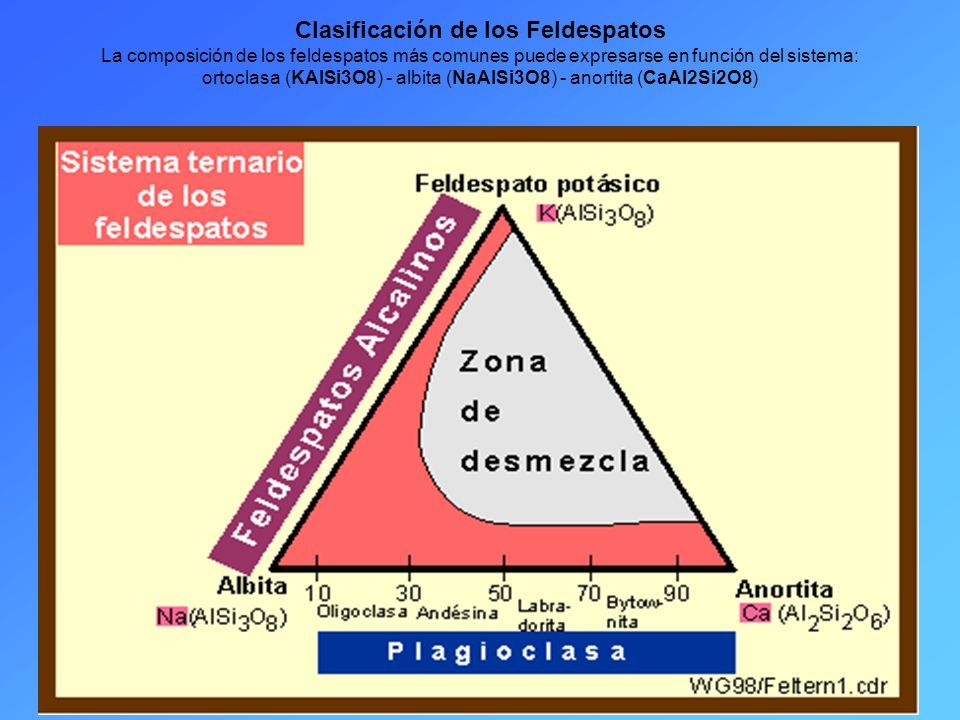

21 Clasificación de los Feldespatos La composición de los feldespatos más comunes puede expresarse en función del sistema: ortoclasa (KAlSi3O8) - albita (NaAlSi3O8) - anortita (CaAl2Si2O8)

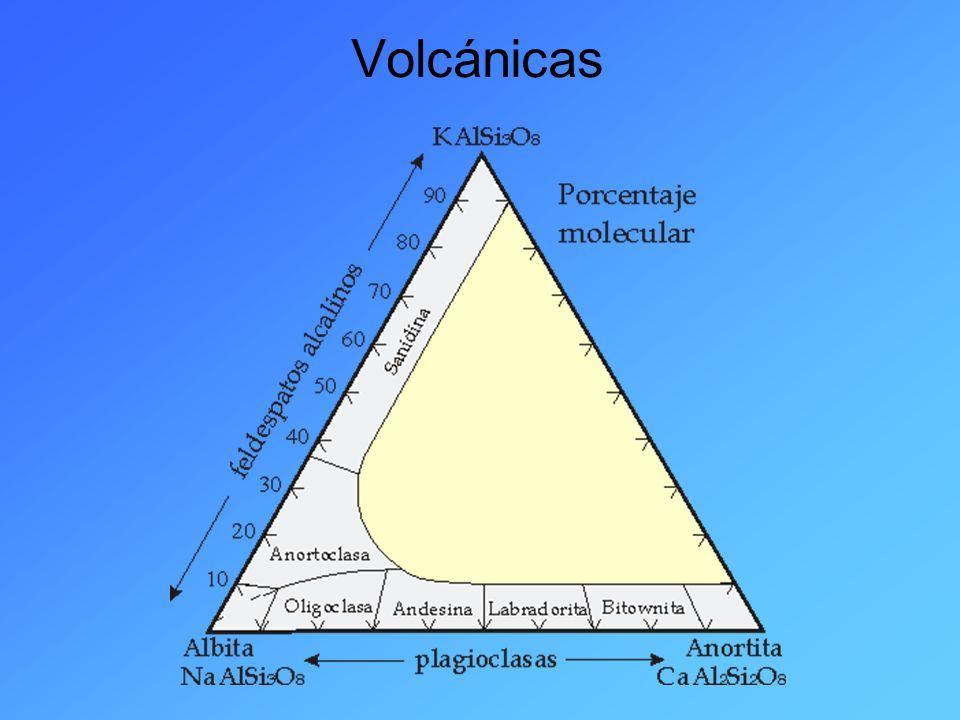

22 Volcánicas

23 Plutónica ortoclasa microclina

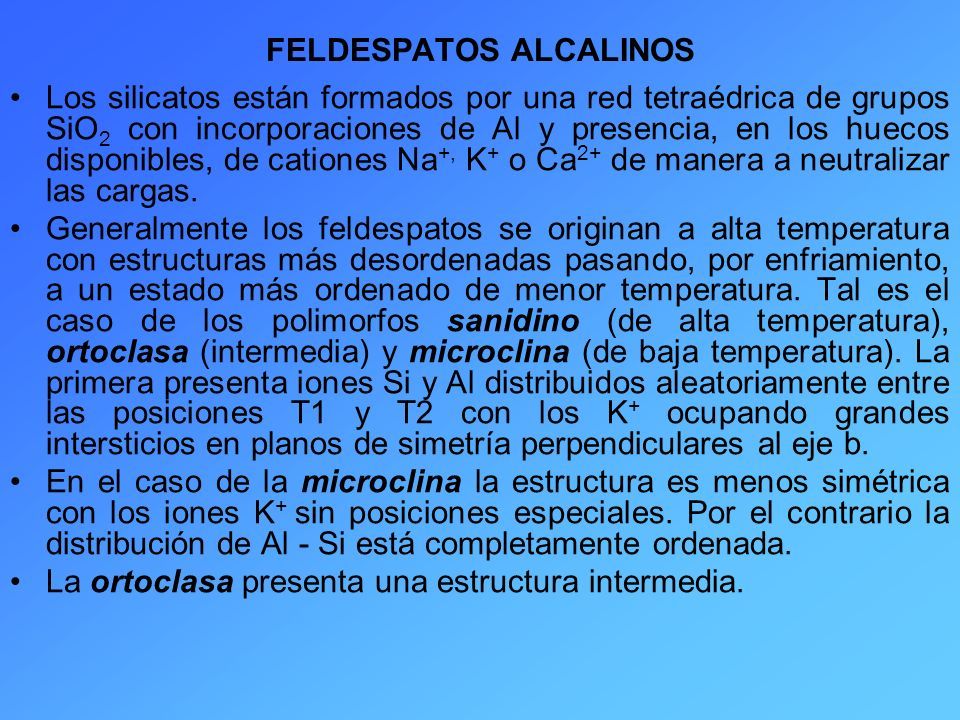

24 FELDESPATOS ALCALINOS Los silicatos están formados por una red tetraédrica de grupos SiO 2 con incorporaciones de Al y presencia, en los huecos disponibles, de cationes Na +, K + o Ca 2+ de manera a neutralizar las cargas. Generalmente los feldespatos se originan a alta temperatura con estructuras más desordenadas pasando, por enfriamiento, a un estado más ordenado de menor temperatura. Tal es el caso de los polimorfos sanidino (de alta temperatura), ortoclasa (intermedia) y microclina (de baja temperatura). La primera presenta iones Si y Al distribuidos aleatoriamente entre las posiciones T1 y T2 con los K + ocupando grandes intersticios en planos de simetría perpendiculares al eje b. En el caso de la microclina la estructura es menos simétrica con los iones K + sin posiciones especiales. Por el contrario la distribución de Al - Si está completamente ordenada. La ortoclasa presenta una estructura intermedia.

25 Los feldespatos suelen presentar una buena exfoliación en dos direcciones formando ángulos de 90º. La dureza de los minerales de este grupo es aproximadamente 6 y su peso específico varía entre 2.55 y 2.76 con excepción de los feldespatos de bario, más pesados. Los minerales de este grupo responden a la fórmula general XZ 4 O 8 Con: X: Ca, K, Na, Ba, Sr Z: Si, Al, B

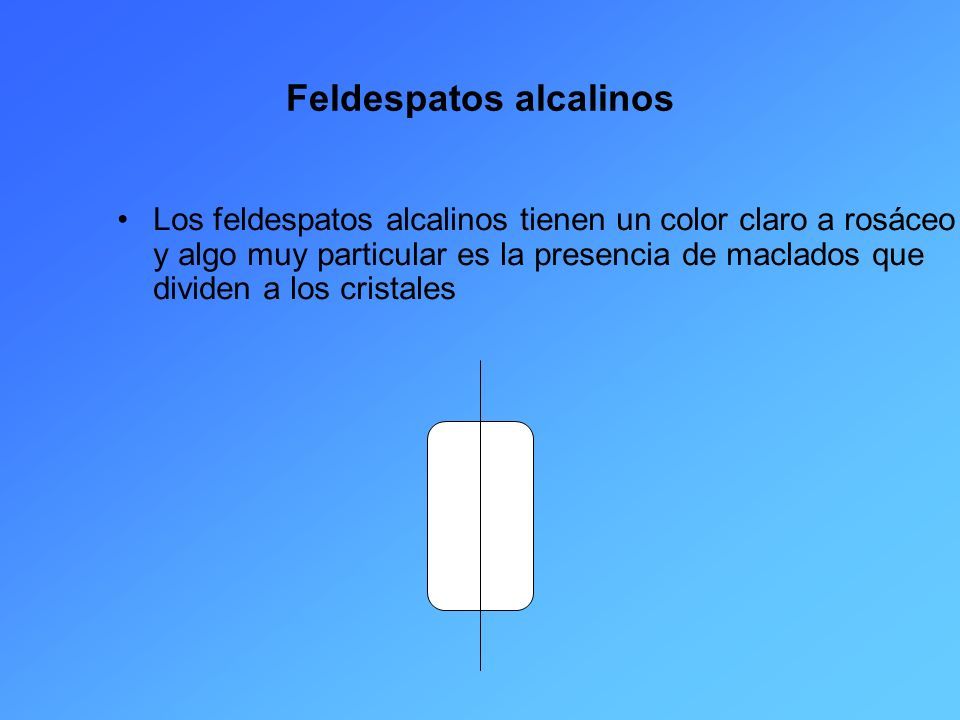

26 Feldespatos alcalinos Los feldespatos alcalinos tienen un color claro a rosáceo y algo muy particular es la presencia de maclados que dividen a los cristales

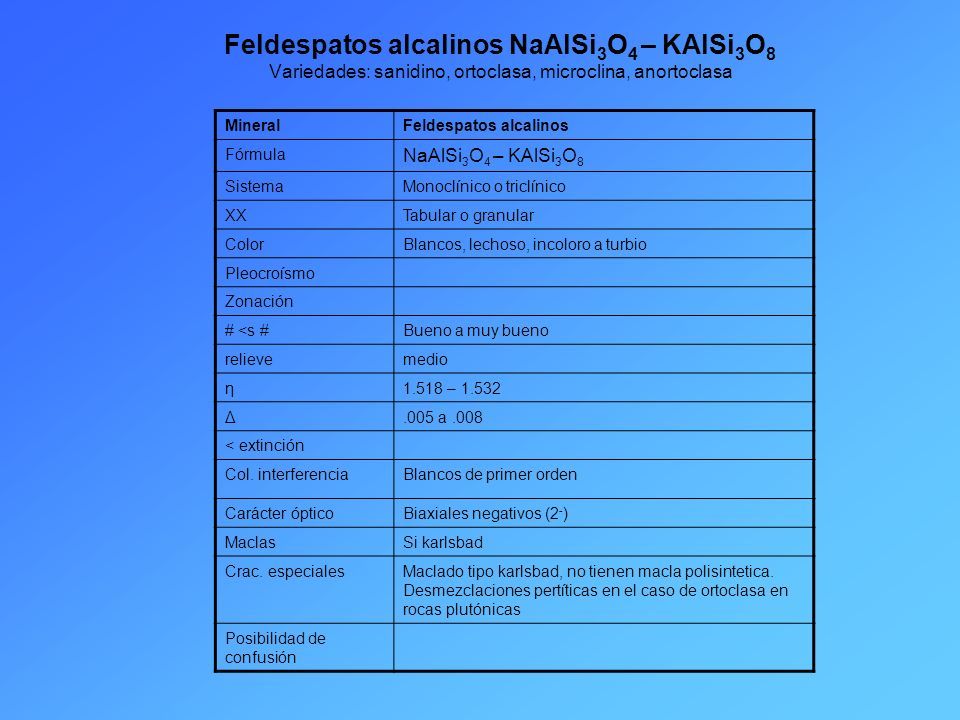

27 Feldespatos alcalinos NaAlSi 3 O 4 – KAlSi 3 O 8 Variedades: sanidino, ortoclasa, microclina, anortoclasa MineralFeldespatos alcalinos Fórmula NaAlSi 3 O 4 – KAlSi 3 O 8 SistemaMonoclínico o triclínico XXTabular o granular ColorBlancos, lechoso, incoloro a turbio Pleocroísmo Zonación # <s #Bueno a muy bueno relievemedio η1.518 – 1.532 Δ.005 a.008 < extinción Col. interferenciaBlancos de primer orden Carácter ópticoBiaxiales negativos (2 - ) MaclasSi karlsbad Crac. especialesMaclado tipo karlsbad, no tienen macla polisintetica. Desmezclaciones pertíticas en el caso de ortoclasa en rocas plutónicas Posibilidad de confusión

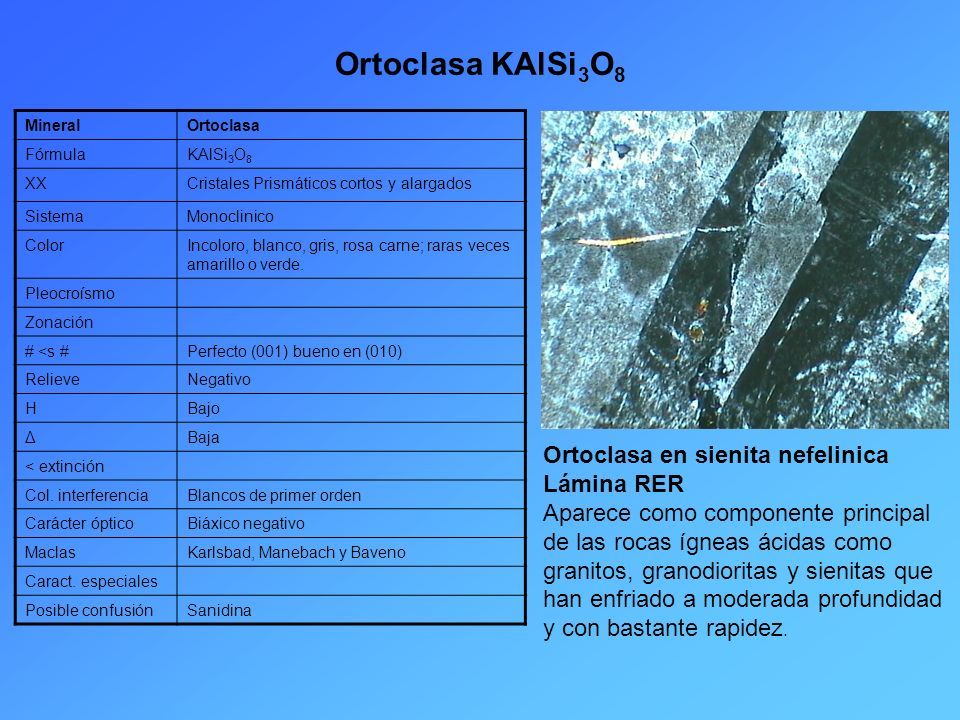

28 Ortoclasa KAlSi 3 O 8 Ortoclasa en sienita nefelinica Lámina RER Aparece como componente principal de las rocas ígneas ácidas como granitos, granodioritas y sienitas que han enfriado a moderada profundidad y con bastante rapidez. MineralOrtoclasa FórmulaKAlSi 3 O 8 XXCristales Prismáticos cortos y alargados SistemaMonoclinico ColorIncoloro, blanco, gris, rosa carne; raras veces amarillo o verde. Pleocroísmo Zonación # <s #Perfecto (001) bueno en (010) RelieveNegativo ΗBajo ΔBaja < extinción Col. interferenciaBlancos de primer orden Carácter ópticoBiáxico negativo MaclasKarlsbad, Manebach y Baveno Caract. especiales Posible confusiónSanidina

29 Grupo los Feldespatos Sanidino o sanidina ((K,Na)AlSi 3 O 8 ) Mineralsanidino Fórmula(K,Na)AlSi 3 O 8 SistemaMonoclínico XXGeneralmente en forma de fenocristales ColorIncoloro Pleocroísmo Zonación # <s #Perfecto paralelo a {001} ángulo 2V = 0º a 12º relieve ηna= 1,517 a 1,520; nb= 1,523 a 1,525; ng= 1,524 a 1,526, ΔBaja 0.007 < extinciónOblicua con ángulo de 5º Col. interferencia Carácter ópticoBiaxial negativo MaclasKarlsbad, Manebach y Baveno. Crac. especialesel Sanidino puede ser diferenciado de la Ortoclasa por el ángulo 2V Posibilidad de confusión Con la ortoclasa Sanidino Es un mineral formado a altas temperaturas, aparece en rocas volcánicas como la traquita.

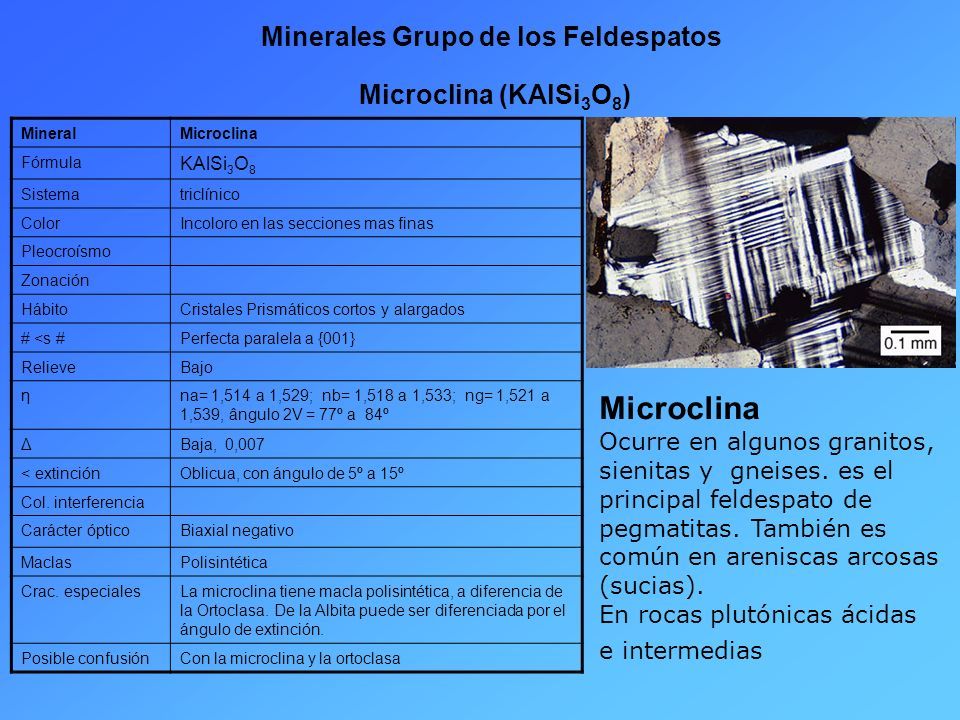

30 Minerales Grupo de los Feldespatos Microclina (KAlSi 3 O 8 ) MineralMicroclina Fórmula KAlSi 3 O 8 Sistematriclínico ColorIncoloro en las secciones mas finas Pleocroísmo Zonación HábitoCristales Prismáticos cortos y alargados # <s #Perfecta paralela a {001} RelieveBajo ηna= 1,514 a 1,529; nb= 1,518 a 1,533; ng= 1,521 a 1,539, ângulo 2V = 77º a 84º ΔBaja, 0,007 < extinciónOblicua, con ángulo de 5º a 15º Col. interferencia Carácter ópticoBiaxial negativo MaclasPolisintética Crac. especialesLa microclina tiene macla polisintética, a diferencia de la Ortoclasa. De la Albita puede ser diferenciada por el ángulo de extinción. Posible confusiónCon la microclina y la ortoclasa Microclina Ocurre en algunos granitos, sienitas y gneises. es el principal feldespato de pegmatitas. También es común en areniscas arcosas (sucias). En rocas plutónicas ácidas e intermedias

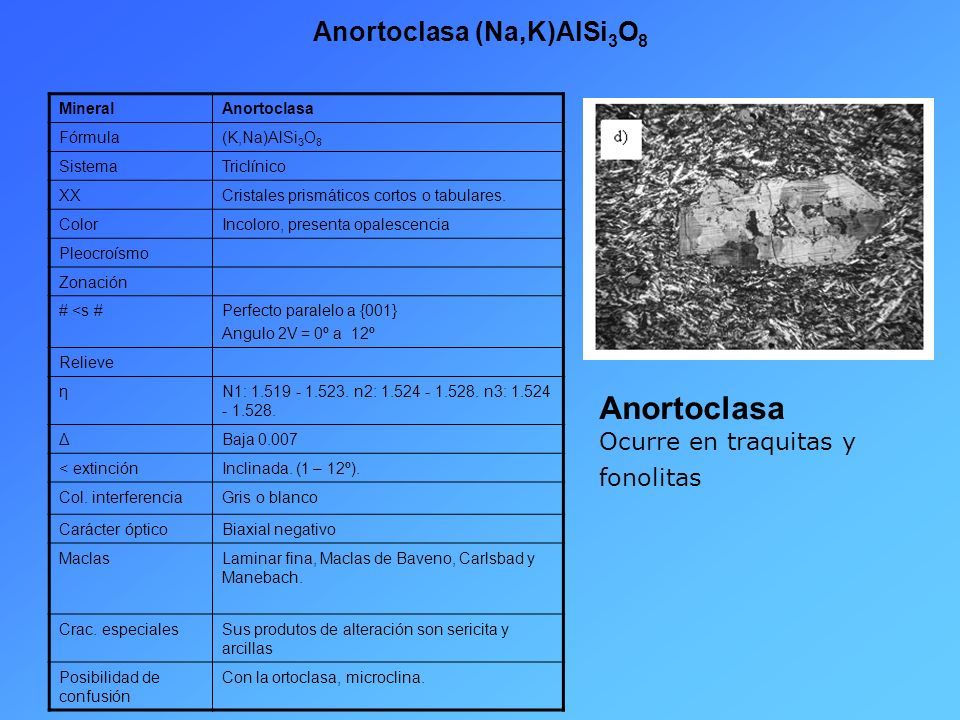

31 Anortoclasa (Na,K)AlSi 3 O 8 MineralAnortoclasa Fórmula(K,Na)AlSi 3 O 8 SistemaTriclínico XXCristales prismáticos cortos o tabulares. ColorIncoloro, presenta opalescencia Pleocroísmo Zonación # <s #Perfecto paralelo a {001} Angulo 2V = 0º a 12º Relieve ηN1: 1.519 - 1.523. n2: 1.524 - 1.528. n3: 1.524 - 1.528. ΔBaja 0.007 < extinciónInclinada. (1 – 12º). Col. interferenciaGris o blanco Carácter ópticoBiaxial negativo MaclasLaminar fina, Maclas de Baveno, Carlsbad y Manebach. Crac. especialesSus produtos de alteración son sericita y arcillas Posibilidad de confusión Con la ortoclasa, microclina. Anortoclasa Ocurre en traquitas y fonolitas

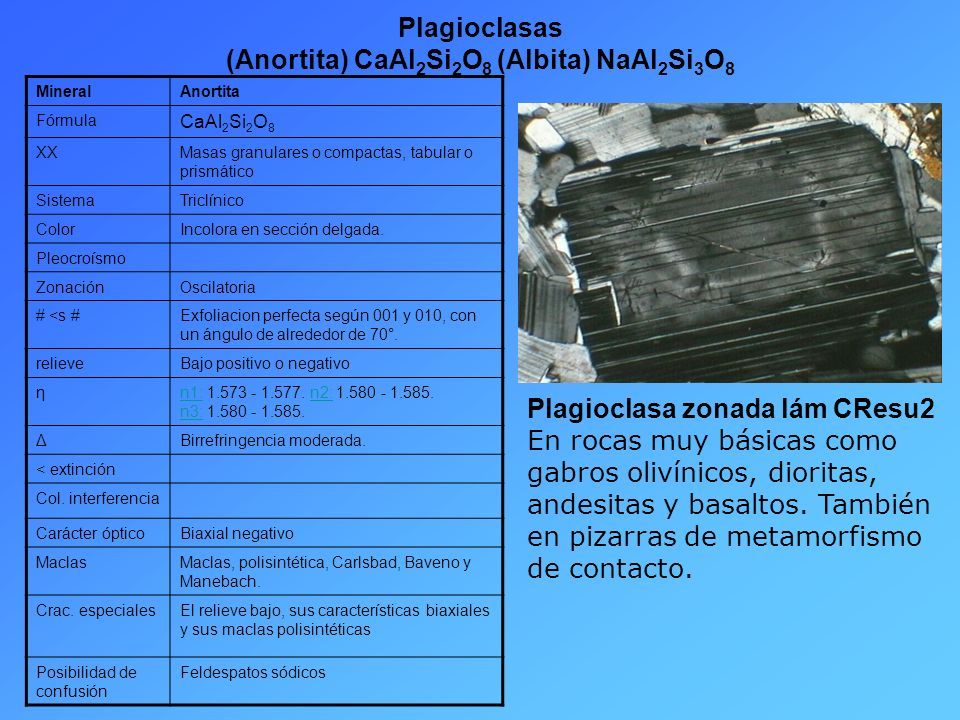

32 Plagioclasas (Anortita) CaAl 2 Si 2 O 8 (Albita) NaAl 2 Si 3 O 8 MineralAnortita Fórmula CaAl 2 Si 2 O 8 XXMasas granulares o compactas, tabular o prismático SistemaTriclínico ColorIncolora en sección delgada. Pleocroísmo ZonaciónOscilatoria # <s #Exfoliacion perfecta según 001 y 010, con un ángulo de alrededor de 70°. relieveBajo positivo o negativo ηn1:n1: 1.573 - 1.577. n2: 1.580 - 1.585. n3: 1.580 - 1.585.n2: n3: ΔBirrefringencia moderada. < extinción Col. interferencia Carácter ópticoBiaxial negativo MaclasMaclas, polisintética, Carlsbad, Baveno y Manebach. Crac. especialesEl relieve bajo, sus características biaxiales y sus maclas polisintéticas Posibilidad de confusión Feldespatos sódicos Plagioclasa zonada lám CResu2 En rocas muy básicas como gabros olivínicos, dioritas, andesitas y basaltos. También en pizarras de metamorfismo de contacto.

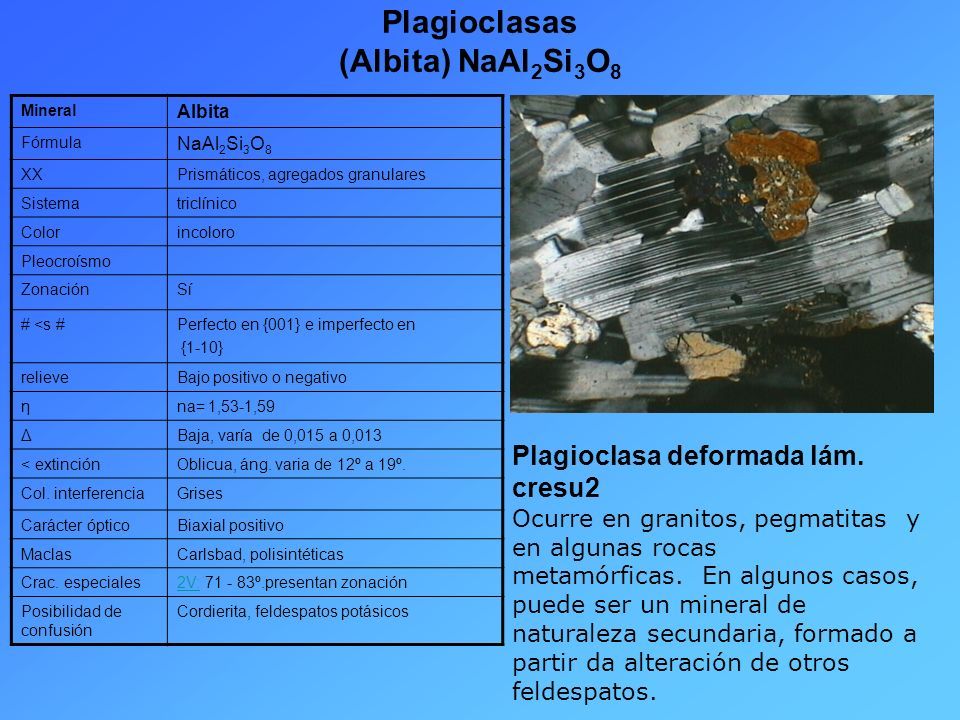

33 Plagioclasas (Albita) NaAl 2 Si 3 O 8 Mineral Albita Fórmula NaAl 2 Si 3 O 8 XXPrismáticos, agregados granulares Sistematriclínico Colorincoloro Pleocroísmo ZonaciónSí # <s #Perfecto en {001} e imperfecto en {1-10} relieveBajo positivo o negativo ηna= 1,53-1,59 ΔBaja, varía de 0,015 a 0,013 < extinciónOblicua, áng. varia de 12º a 19º. Col. interferenciaGrises Carácter ópticoBiaxial positivo MaclasCarlsbad, polisintéticas Crac. especiales2V:2V: 71 - 83º.presentan zonación Posibilidad de confusión Cordierita, feldespatos potásicos Plagioclasa deformada lám. cresu2 Ocurre en granitos, pegmatitas y en algunas rocas metamórficas. En algunos casos, puede ser un mineral de naturaleza secundaria, formado a partir da alteración de otros feldespatos.

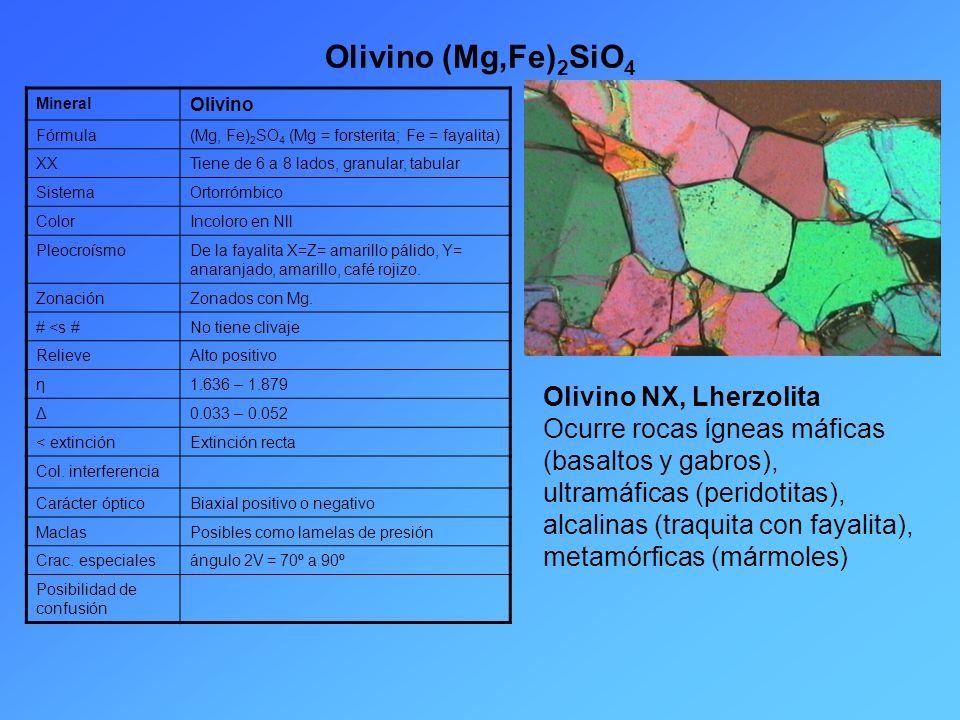

34 Olivino (Mg,Fe) 2 SiO 4 Mineral Olivino Fórmula(Mg, Fe) 2 SO 4 (Mg = forsterita; Fe = fayalita) XXTiene de 6 a 8 lados, granular, tabular SistemaOrtorrómbico ColorIncoloro en Nll PleocroísmoDe la fayalita X=Z= amarillo pálido, Y= anaranjado, amarillo, café rojizo. ZonaciónZonados con Mg. # <s #No tiene clivaje RelieveAlto positivo η1.636 – 1.879 Δ0.033 – 0.052 < extinciónExtinción recta Col. interferencia Carácter ópticoBiaxial positivo o negativo MaclasPosibles como lamelas de presión Crac. especialesángulo 2V = 70º a 90º Posibilidad de confusión Olivino NX, Lherzolita Ocurre rocas ígneas máficas (basaltos y gabros), ultramáficas (peridotitas), alcalinas (traquita con fayalita), metamórficas (mármoles)

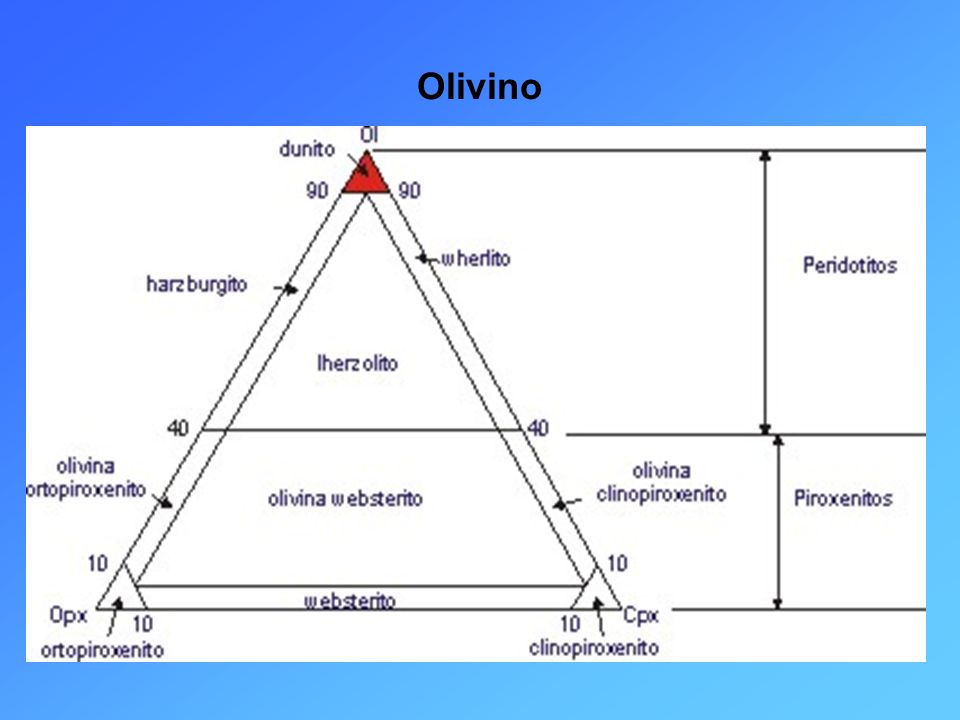

35 Olivino

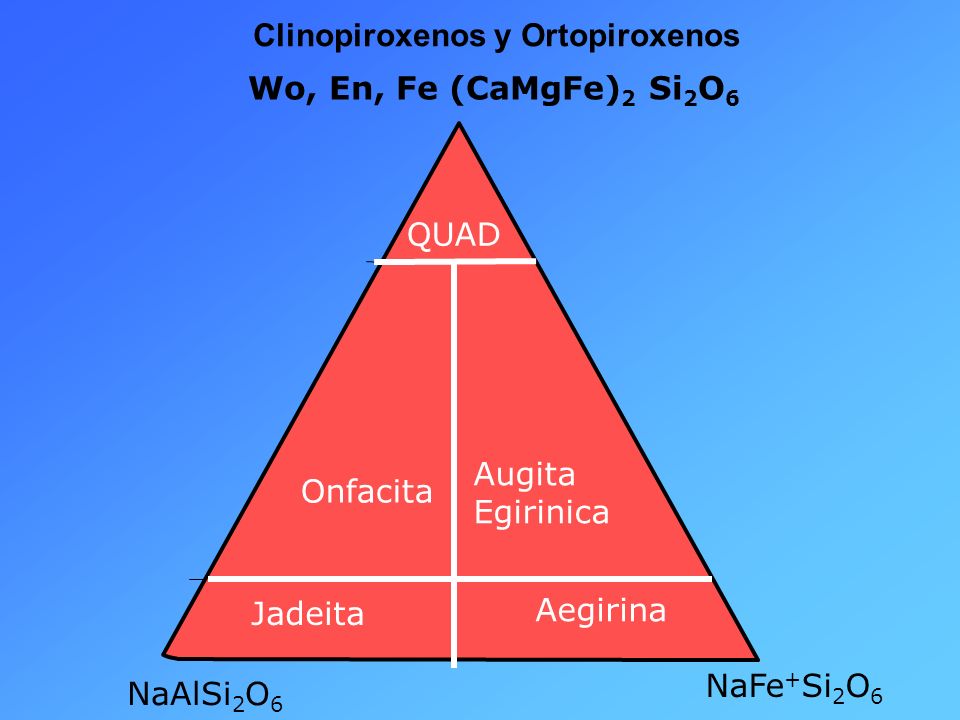

36 Clinopiroxenos y Ortopiroxenos NaAlSi 2 O 6 Aegirina Jadeita Onfacita Augita Egirinica NaFe + Si 2 O 6 Wo, En, Fe (CaMgFe) 2 Si 2 O 6 QUAD

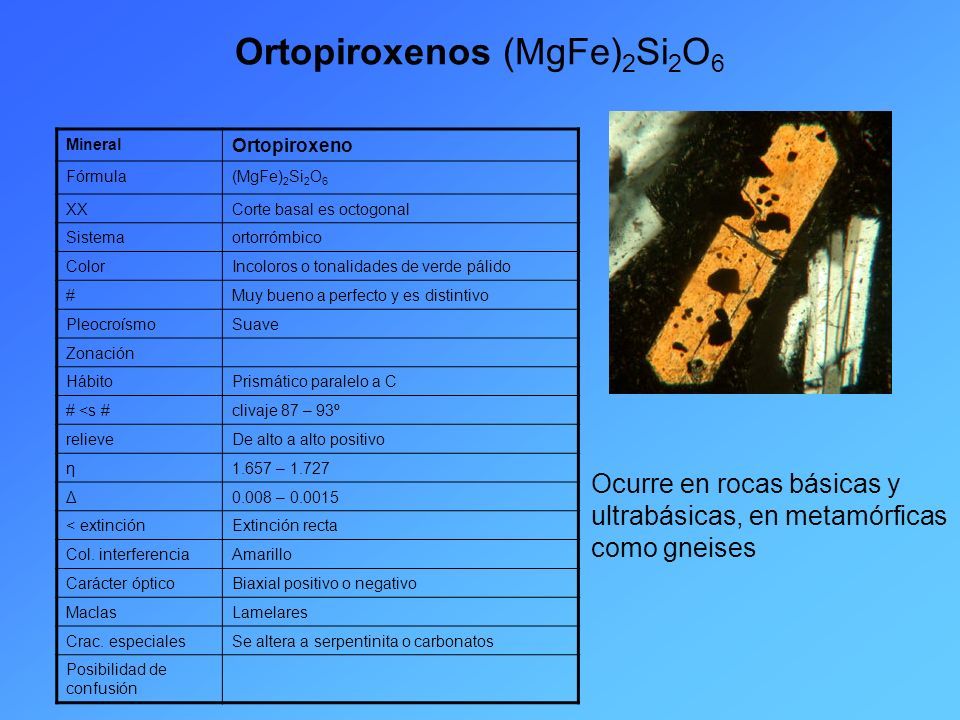

37 Ortopiroxenos (MgFe) 2 Si 2 O 6 Mineral Ortopiroxeno Fórmula(MgFe) 2 Si 2 O 6 XXCorte basal es octogonal Sistemaortorrómbico ColorIncoloros o tonalidades de verde pálido #Muy bueno a perfecto y es distintivo PleocroísmoSuave Zonación HábitoPrismático paralelo a C # <s #clivaje 87 – 93º relieveDe alto a alto positivo η1.657 – 1.727 Δ0.008 – 0.0015 < extinciónExtinción recta Col. interferenciaAmarillo Carácter ópticoBiaxial positivo o negativo MaclasLamelares Crac. especialesSe altera a serpentinita o carbonatos Posibilidad de confusión Ocurre en rocas básicas y ultrabásicas, en metamórficas como gneises

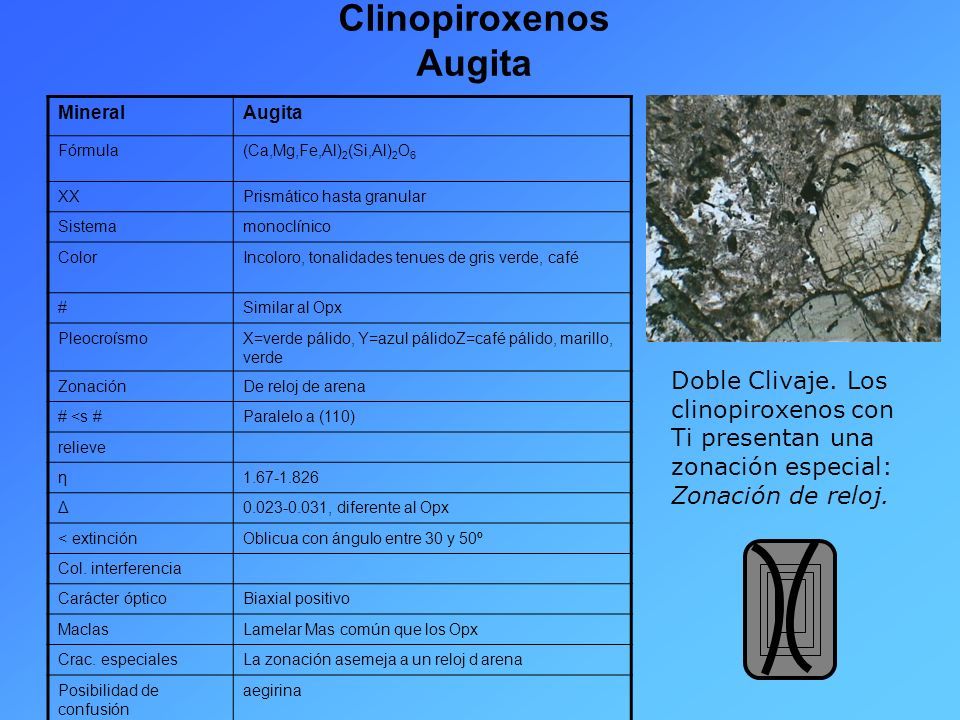

38 Clinopiroxenos Augita MineralAugita Fórmula(Ca,Mg,Fe,Al) 2 (Si,Al) 2 O 6 XXPrismático hasta granular Sistemamonoclínico ColorIncoloro, tonalidades tenues de gris verde, café #Similar al Opx PleocroísmoX=verde pálido, Y=azul pálidoZ=café pálido, marillo, verde ZonaciónDe reloj de arena # <s #Paralelo a (110) relieve η1.67-1.826 Δ0.023-0.031, diferente al Opx < extinciónOblicua con ángulo entre 30 y 50º Col. interferencia Carácter ópticoBiaxial positivo MaclasLamelar Mas común que los Opx Crac. especialesLa zonación asemeja a un reloj d arena Posibilidad de confusión aegirina Doble Clivaje. Los clinopiroxenos con Ti presentan una zonación especial: Zonación de reloj.

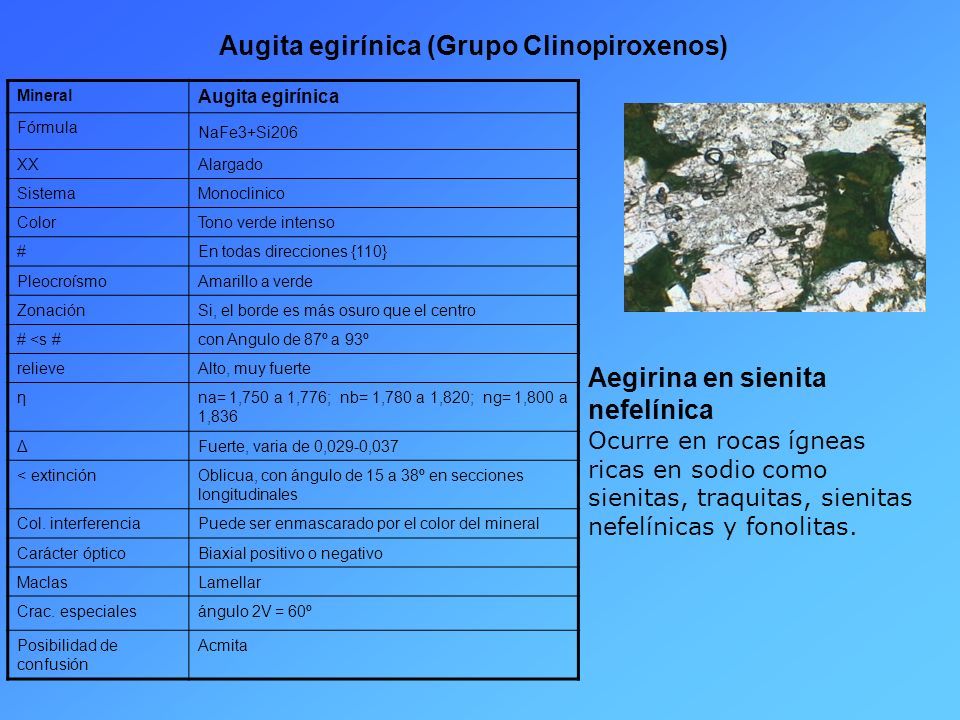

39 Augita egirínica (Grupo Clinopiroxenos) Mineral Augita egirínica Fórmula NaFe3+Si206 XXAlargado SistemaMonoclinico ColorTono verde intenso #En todas direcciones {110} PleocroísmoAmarillo a verde ZonaciónSi, el borde es más osuro que el centro # <s #con Angulo de 87º a 93º relieveAlto, muy fuerte ηna= 1,750 a 1,776; nb= 1,780 a 1,820; ng= 1,800 a 1,836 ΔFuerte, varia de 0,029-0,037 < extinciónOblicua, con ángulo de 15 a 38º en secciones longitudinales Col. interferenciaPuede ser enmascarado por el color del mineral Carácter ópticoBiaxial positivo o negativo MaclasLamellar Crac. especialesángulo 2V = 60º Posibilidad de confusión Acmita Aegirina en sienita nefelínica Ocurre en rocas ígneas ricas en sodio como sienitas, traquitas, sienitas nefelínicas y fonolitas.

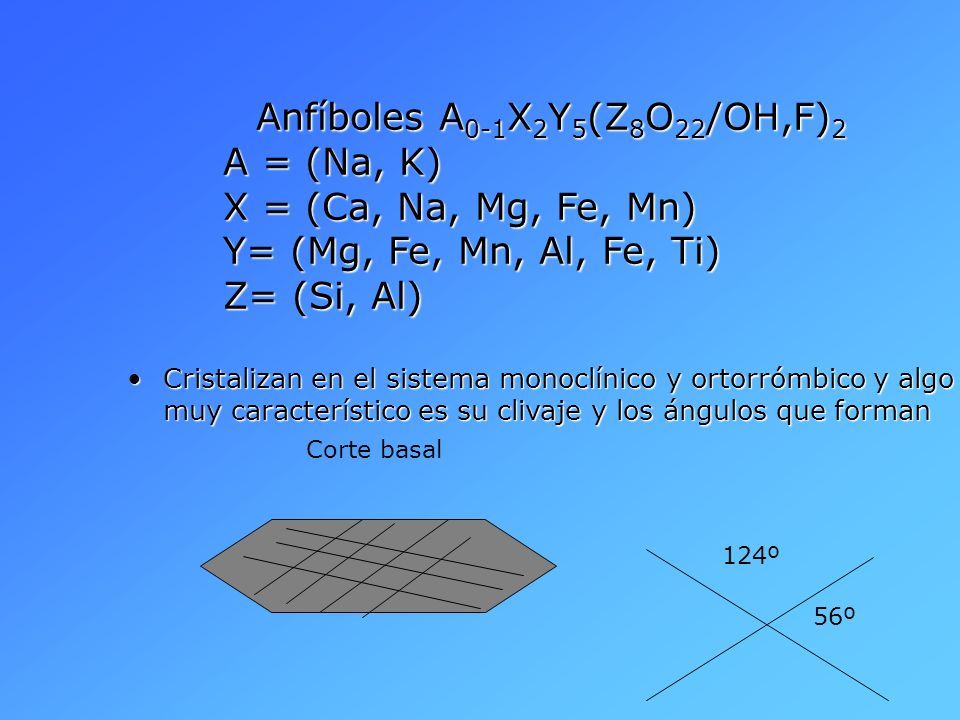

40 Anfíboles A 0-1 X 2 Y 5 (Z 8 O 22 /OH,F) 2 A = (Na, K) X = (Ca, Na, Mg, Fe, Mn) Y= (Mg, Fe, Mn, Al, Fe, Ti) Z= (Si, Al) Cristalizan en el sistema monoclínico y ortorrómbico y algo muy característico es su clivaje y los ángulos que formanCristalizan en el sistema monoclínico y ortorrómbico y algo muy característico es su clivaje y los ángulos que forman 124º 56º Corte basal

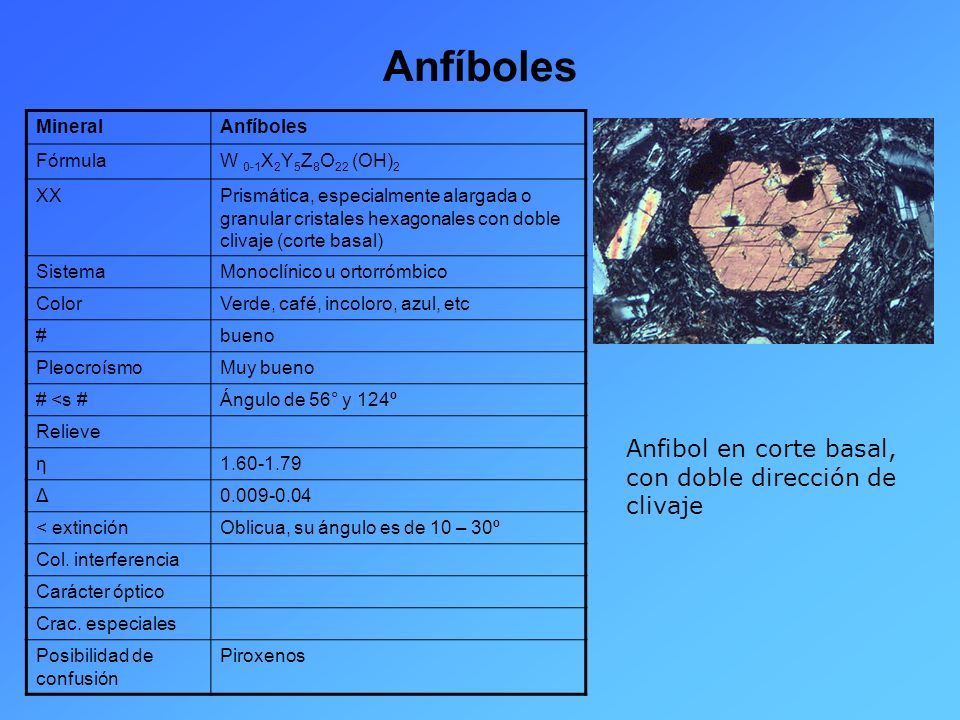

41 Anfíboles MineralAnfíboles FórmulaW 0-1 X 2 Y 5 Z 8 O 22 (OH) 2 XXPrismática, especialmente alargada o granular cristales hexagonales con doble clivaje (corte basal) SistemaMonoclínico u ortorrómbico ColorVerde, café, incoloro, azul, etc #bueno PleocroísmoMuy bueno # <s #Ángulo de 56° y 124º Relieve η1.60-1.79 Δ0.009-0.04 < extinciónOblicua, su ángulo es de 10 – 30º Col. interferencia Carácter óptico Crac. especiales Posibilidad de confusión Piroxenos Anfibol en corte basal, con doble dirección de clivaje

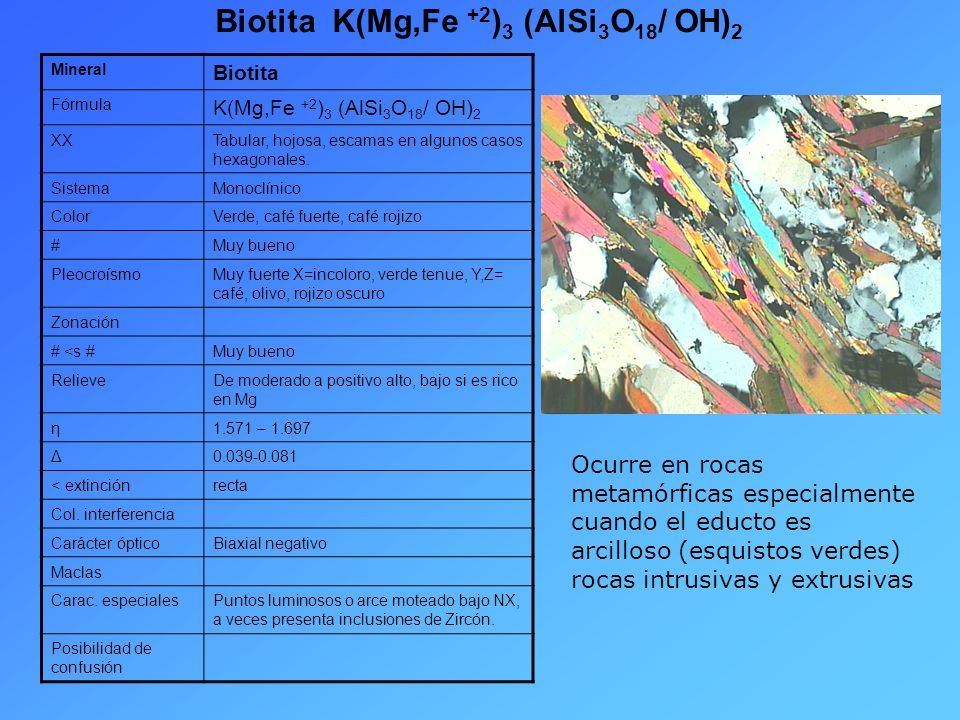

42 Biotita K(Mg,Fe +2 ) 3 (AlSi 3 O 18 / OH) 2 Mineral Biotita Fórmula K(Mg,Fe +2 ) 3 (AlSi 3 O 18 / OH) 2 XXTabular, hojosa, escamas en algunos casos hexagonales. SistemaMonoclínico ColorVerde, café fuerte, café rojizo #Muy bueno PleocroísmoMuy fuerte X=incoloro, verde tenue, Y,Z= café, olivo, rojizo oscuro Zonación # <s #Muy bueno RelieveDe moderado a positivo alto, bajo si es rico en Mg η1.571 – 1.697 Δ0.039-0.081 < extinciónrecta Col. interferencia Carácter ópticoBiaxial negativo Maclas Carac. especialesPuntos luminosos o arce moteado bajo NX, a veces presenta inclusiones de Zircón. Posibilidad de confusión Ocurre en rocas metamórficas especialmente cuando el educto es arcilloso (esquistos verdes) rocas intrusivas y extrusivas

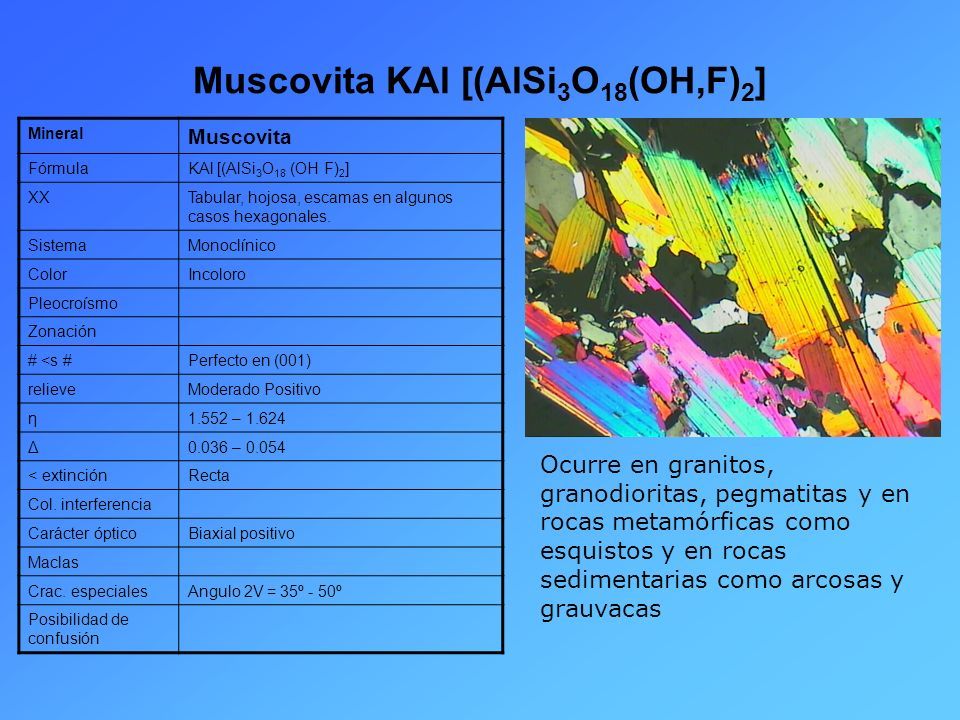

43 Muscovita KAl [(AlSi 3 O 18 (OH,F) 2 ] Mineral Muscovita FórmulaKAl [(AlSi 3 O 18 (OH F) 2 ] XXTabular, hojosa, escamas en algunos casos hexagonales. SistemaMonoclínico ColorIncoloro Pleocroísmo Zonación # <s #Perfecto en (001) relieveModerado Positivo η1.552 – 1.624 Δ0.036 – 0.054 < extinciónRecta Col. interferencia Carácter ópticoBiaxial positivo Maclas Crac. especialesAngulo 2V = 35º - 50º Posibilidad de confusión Ocurre en granitos, granodioritas, pegmatitas y en rocas metamórficas como esquistos y en rocas sedimentarias como arcosas y grauvacas

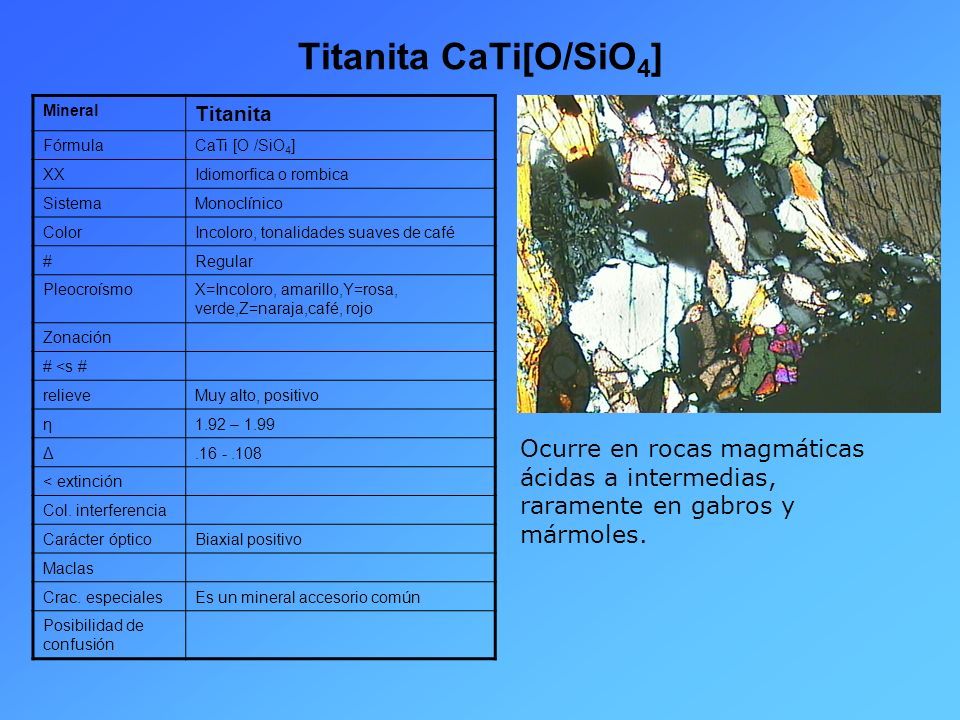

44 Titanita CaTi[O/SiO 4 ] Mineral Titanita FórmulaCaTi [O /SiO 4 ] XXIdiomorfica o rombica SistemaMonoclínico ColorIncoloro, tonalidades suaves de café #Regular PleocroísmoX=Incoloro, amarillo,Y=rosa, verde,Z=naraja,café, rojo Zonación # <s # relieveMuy alto, positivo η1.92 – 1.99 Δ.16 -.108 < extinción Col. interferencia Carácter ópticoBiaxial positivo Maclas Crac. especialesEs un mineral accesorio común Posibilidad de confusión Ocurre en rocas magmáticas ácidas a intermedias, raramente en gabros y mármoles.

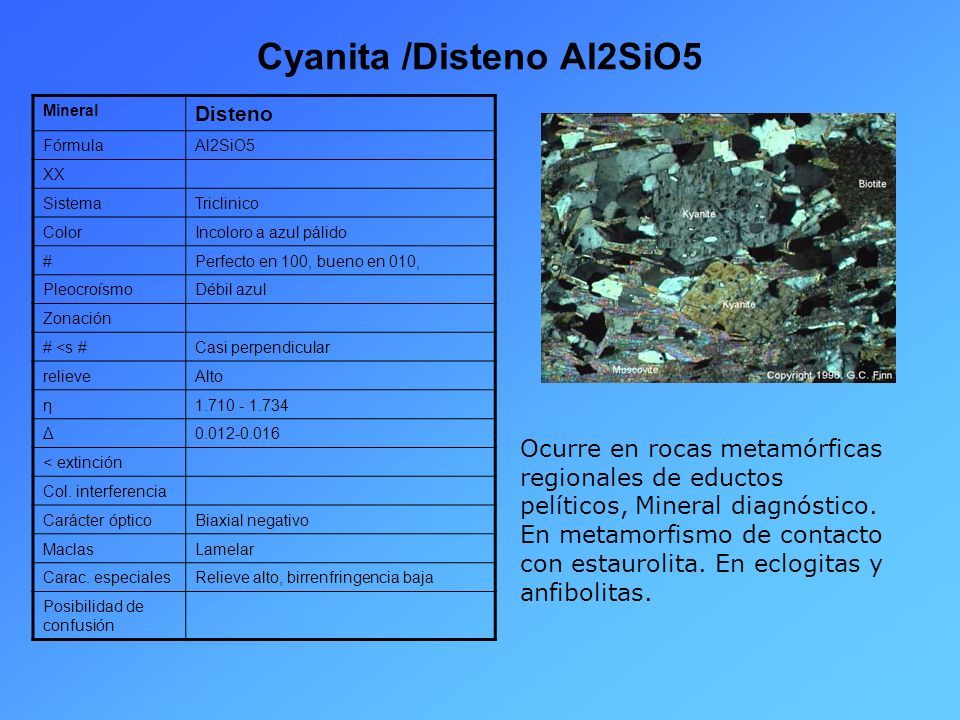

45 Cyanita /Disteno Al2SiO5 Mineral Disteno FórmulaAl2SiO5 XX SistemaTriclinico ColorIncoloro a azul pálido #Perfecto en 100, bueno en 010, PleocroísmoDébil azul Zonación # <s #Casi perpendicular relieveAlto η1.710 - 1.734 Δ0.012-0.016 < extinción Col. interferencia Carácter ópticoBiaxial negativo MaclasLamelar Carac. especialesRelieve alto, birrenfringencia baja Posibilidad de confusión Ocurre en rocas metamórficas regionales de eductos pelíticos, Mineral diagnóstico. En metamorfismo de contacto con estaurolita. En eclogitas y anfibolitas.

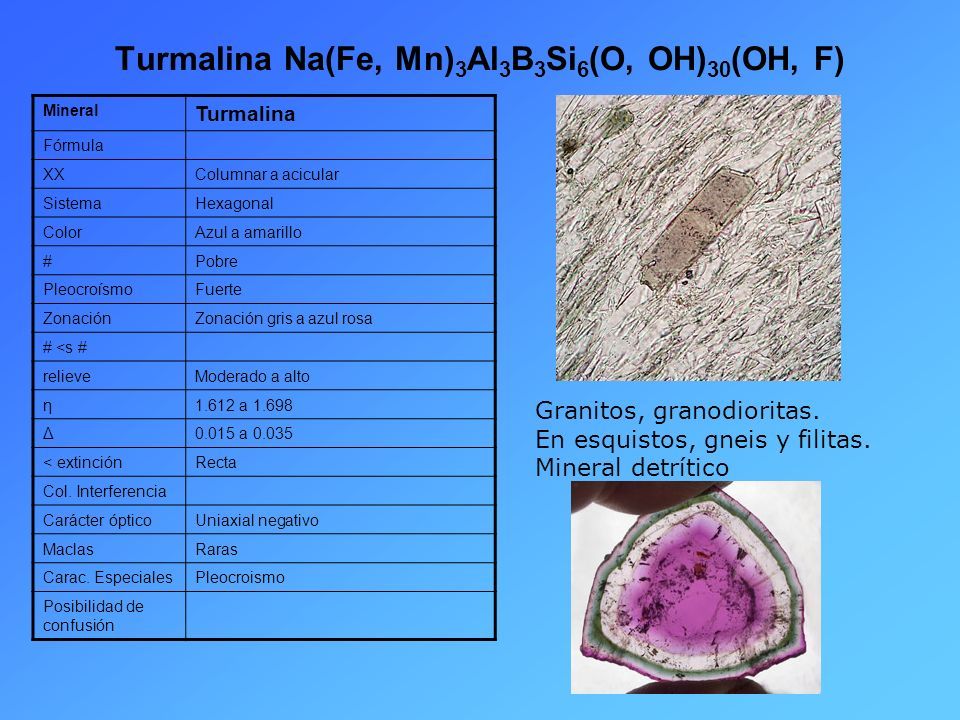

46 Turmalina Na(Fe, Mn) 3 Al 3 B 3 Si 6 (O, OH) 30 (OH, F) Mineral Turmalina Fórmula XXColumnar a acicular SistemaHexagonal ColorAzul a amarillo #Pobre PleocroísmoFuerte ZonaciónZonación gris a azul rosa # <s # relieveModerado a alto η1.612 a 1.698 Δ0.015 a 0.035 < extinciónRecta Col. Interferencia Carácter ópticoUniaxial negativo MaclasRaras Carac. EspecialesPleocroismo Posibilidad de confusión Granitos, granodioritas. En esquistos, gneis y filitas. Mineral detrítico

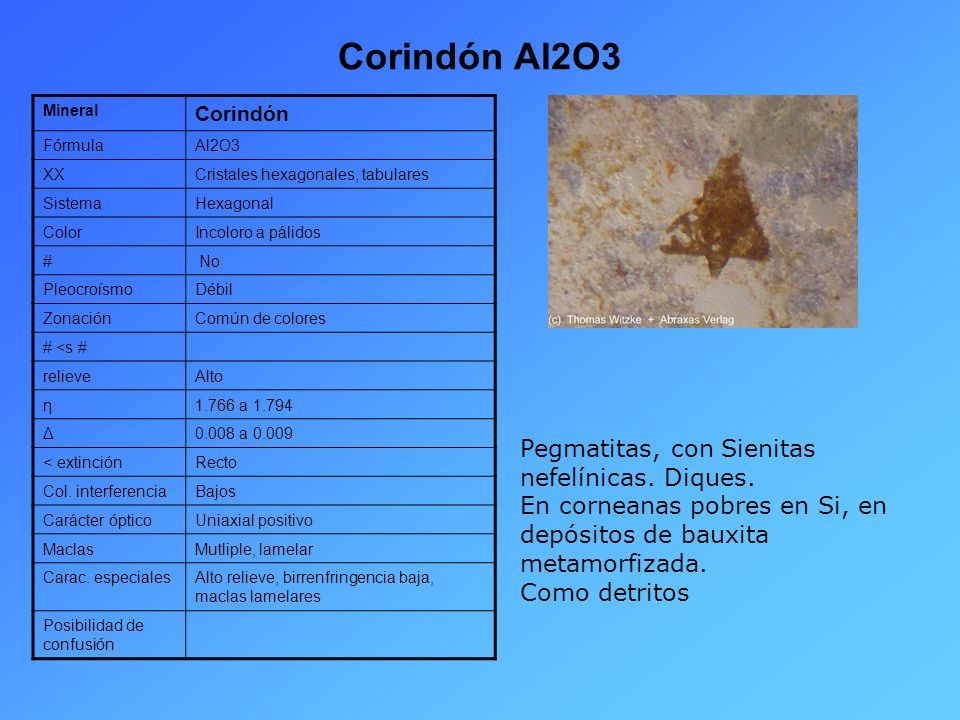

47 Corindón Al2O3 Mineral Corindón FórmulaAl2O3 XXCristales hexagonales, tabulares SistemaHexagonal ColorIncoloro a pálidos # No PleocroísmoDébil ZonaciónComún de colores # <s # relieveAlto η1.766 a 1.794 Δ0.008 a 0.009 < extinciónRecto Col. interferenciaBajos Carácter ópticoUniaxial positivo MaclasMutliple, lamelar Carac. especialesAlto relieve, birrenfringencia baja, maclas lamelares Posibilidad de confusión Pegmatitas, con Sienitas nefelínicas. Diques. En corneanas pobres en Si, en depósitos de bauxita metamorfizada. Como detritos

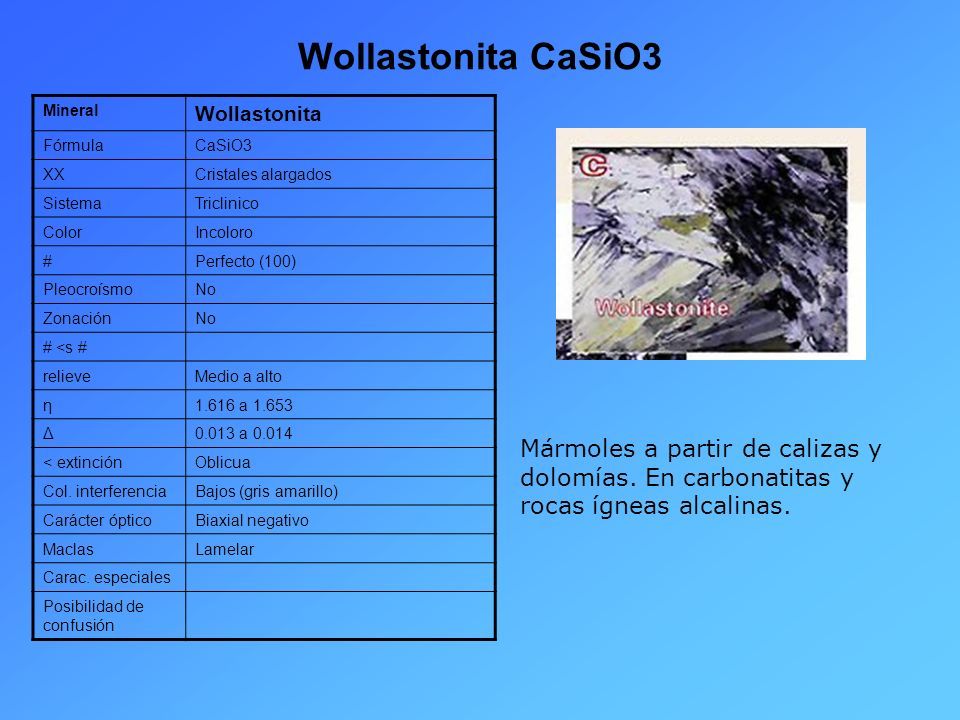

48 Wollastonita CaSiO3 Mineral Wollastonita FórmulaCaSiO3 XXCristales alargados SistemaTriclinico ColorIncoloro #Perfecto (100) PleocroísmoNo ZonaciónNo # <s # relieveMedio a alto η1.616 a 1.653 Δ0.013 a 0.014 < extinciónOblicua Col. interferenciaBajos (gris amarillo) Carácter ópticoBiaxial negativo MaclasLamelar Carac. especiales Posibilidad de confusión Mármoles a partir de calizas y dolomías. En carbonatitas y rocas ígneas alcalinas.

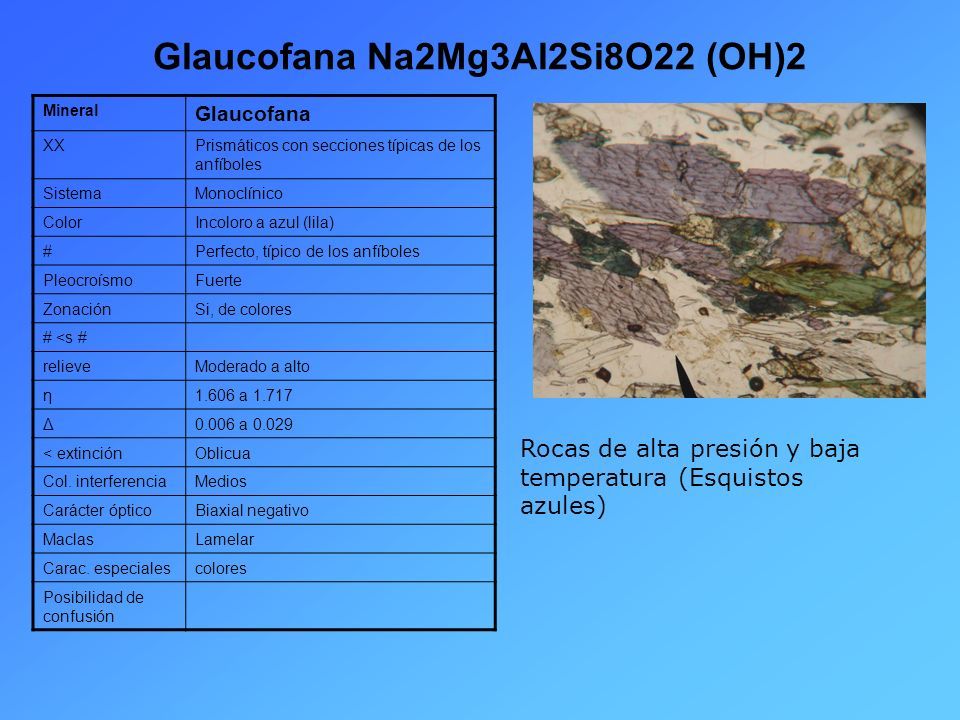

49 Glaucofana Na2Mg3Al2Si8O22 (OH)2 Mineral Glaucofana XXPrismáticos con secciones típicas de los anfíboles SistemaMonoclínico ColorIncoloro a azul (lila) #Perfecto, típico de los anfíboles PleocroísmoFuerte ZonaciónSi, de colores # <s # relieveModerado a alto η1.606 a 1.717 Δ0.006 a 0.029 < extinciónOblicua Col. interferenciaMedios Carácter ópticoBiaxial negativo MaclasLamelar Carac. especialescolores Posibilidad de confusión Rocas de alta presión y baja temperatura (Esquistos azules)
