Sistemas de Integración Tecnológicos.

Presentación del tema: "Sistemas de Integración Tecnológicos. "— Transcripción de la presentación:

1 Sistemas de Integración Tecnológicos

2 Terminología Básica Sistemas de Integración Tecnológicos

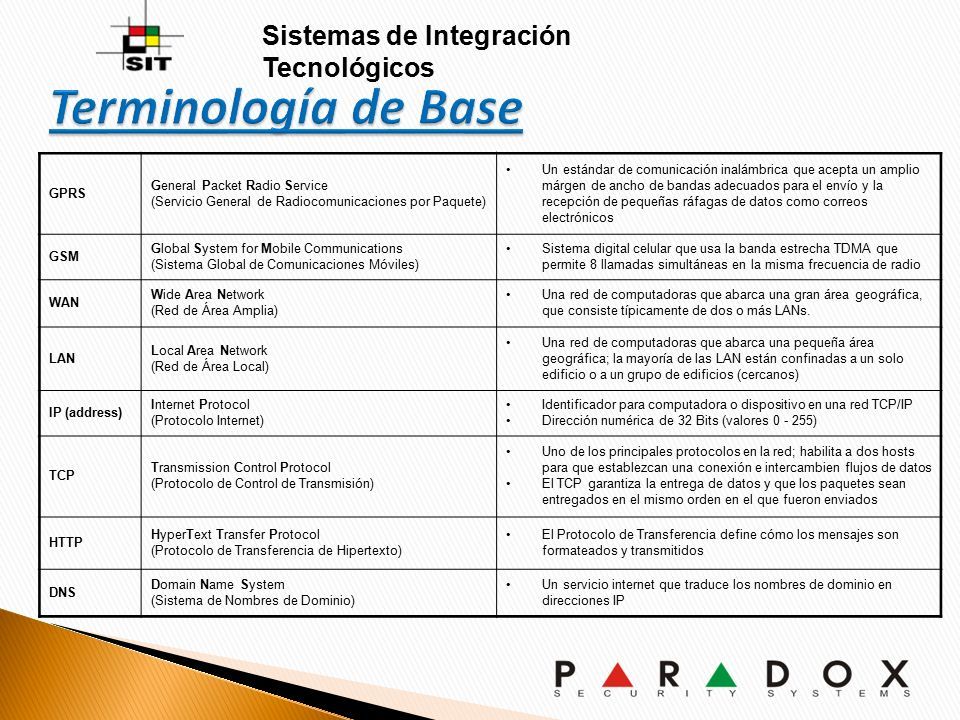

3 GPRS General Packet Radio Service (Servicio General de Radiocomunicaciones por Paquete) Un estándar de comunicación inalámbrica que acepta un amplio márgen de ancho de bandas adecuados para el envío y la recepción de pequeñas ráfagas de datos como correos electrónicos GSM Global System for Mobile Communications (Sistema Global de Comunicaciones Móviles) Sistema digital celular que usa la banda estrecha TDMA que permite 8 llamadas simultáneas en la misma frecuencia de radio WAN Wide Area Network (Red de Área Amplia) Una red de computadoras que abarca una gran área geográfica, que consiste típicamente de dos o más LANs. LAN Local Area Network (Red de Área Local) Una red de computadoras que abarca una pequeña área geográfica; la mayoría de las LAN están confinadas a un solo edificio o a un grupo de edificios (cercanos) IP (address) Internet Protocol (Protocolo Internet) Identificador para computadora o dispositivo en una red TCP/IP Dirección numérica de 32 Bits (valores 0 - 255) TCP Transmission Control Protocol (Protocolo de Control de Transmisión) Uno de los principales protocolos en la red; habilita a dos hosts para que establezcan una conexión e intercambien flujos de datos El TCP garantiza la entrega de datos y que los paquetes sean entregados en el mismo orden en el que fueron enviados HTTP HyperText Transfer Protocol (Protocolo de Transferencia de Hipertexto) El Protocolo de Transferencia define cómo los mensajes son formateados y transmitidos DNS Domain Name System (Sistema de Nombres de Dominio) Un servicio internet que traduce los nombres de dominio en direcciones IP Sistemas de Integración Tecnológicos

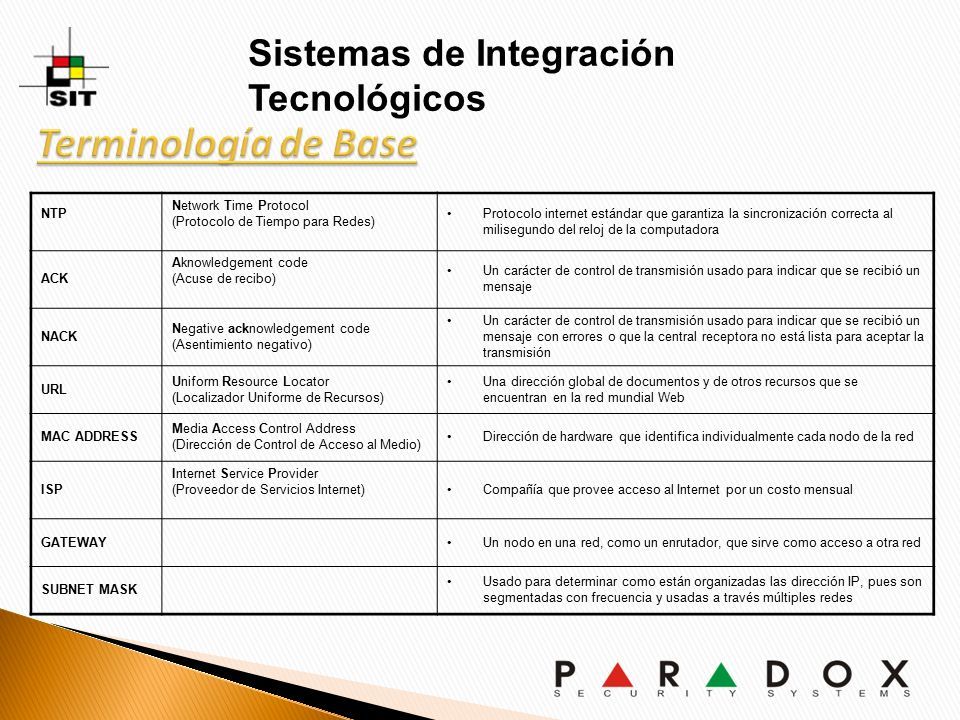

4 NTP Network Time Protocol (Protocolo de Tiempo para Redes) Protocolo internet estándar que garantiza la sincronización correcta al milisegundo del reloj de la computadora ACK Aknowledgement code (Acuse de recibo) Un carácter de control de transmisión usado para indicar que se recibió un mensaje NACK Negative acknowledgement code (Asentimiento negativo) Un carácter de control de transmisión usado para indicar que se recibió un mensaje con errores o que la central receptora no está lista para aceptar la transmisión URL Uniform Resource Locator (Localizador Uniforme de Recursos) Una dirección global de documentos y de otros recursos que se encuentran en la red mundial Web MAC ADDRESS Media Access Control Address (Dirección de Control de Acceso al Medio) Dirección de hardware que identifica individualmente cada nodo de la red ISP Internet Service Provider (Proveedor de Servicios Internet)Compañía que provee acceso al Internet por un costo mensual GATEWAYUn nodo en una red, como un enrutador, que sirve como acceso a otra red SUBNET MASK Usado para determinar como están organizadas las dirección IP, pues son segmentadas con frecuencia y usadas a través múltiples redes Sistemas de Integración Tecnológicos

5 Vista General del Sistema de Reporte via GPRS/IP Sistemas de Integración Tecnológicos

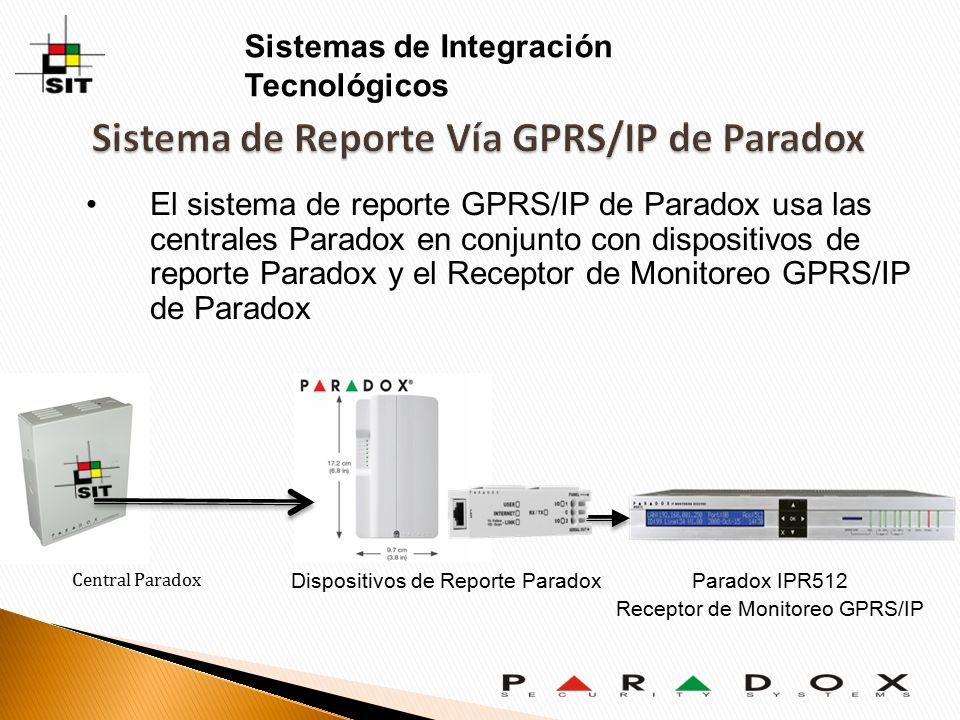

6 Central Paradox Dispositivos de Reporte Paradox Paradox IPR512 Receptor de Monitoreo GPRS/IP El sistema de reporte GPRS/IP de Paradox usa las centrales Paradox en conjunto con dispositivos de reporte Paradox y el Receptor de Monitoreo GPRS/IP de Paradox Sistemas de Integración Tecnológicos

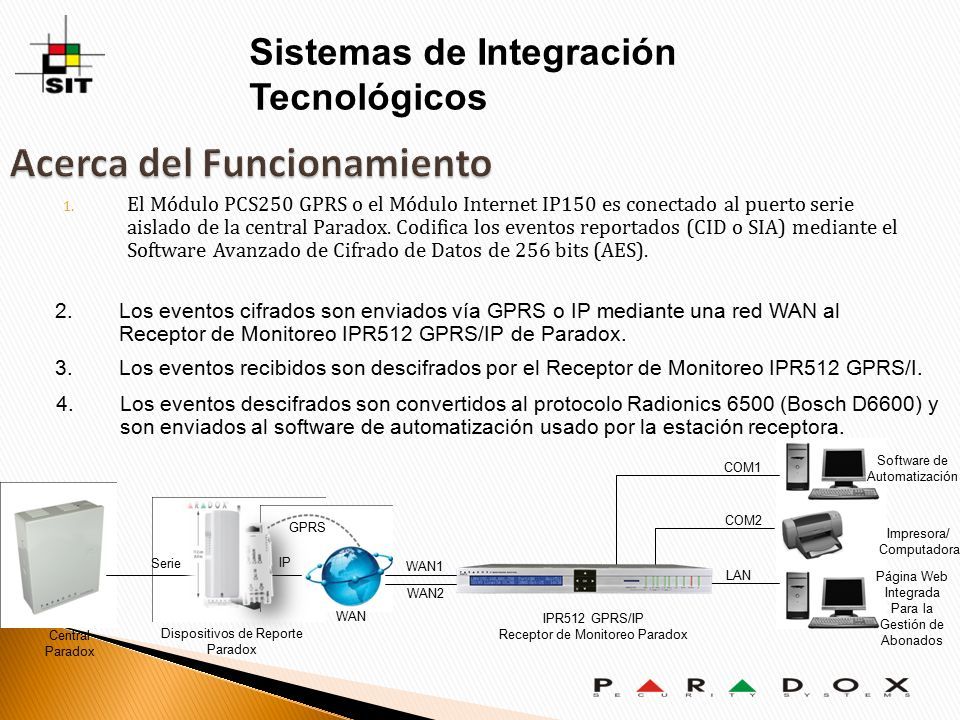

7 1. El Módulo PCS250 GPRS o el Módulo Internet IP150 es conectado al puerto serie aislado de la central Paradox. Codifica los eventos reportados (CID o SIA) mediante el Software Avanzado de Cifrado de Datos de 256 bits (AES). 2. Los eventos cifrados son enviados vía GPRS o IP mediante una red WAN al Receptor de Monitoreo IPR512 GPRS/IP de Paradox. 3.Los eventos recibidos son descifrados por el Receptor de Monitoreo IPR512 GPRS/I. 4. Los eventos descifrados son convertidos al protocolo Radionics 6500 (Bosch D6600) y son enviados al software de automatización usado por la estación receptora. Central Paradox Dispositivos de Reporte Paradox GPRS WAN2 WAN1 IPR512 GPRS/IP Receptor de Monitoreo Paradox Serie WAN Software de Automatización Impresora/ Computadora Página Web Integrada Para la Gestión de Abonados LAN COM2 COM1 IP Sistemas de Integración Tecnológicos

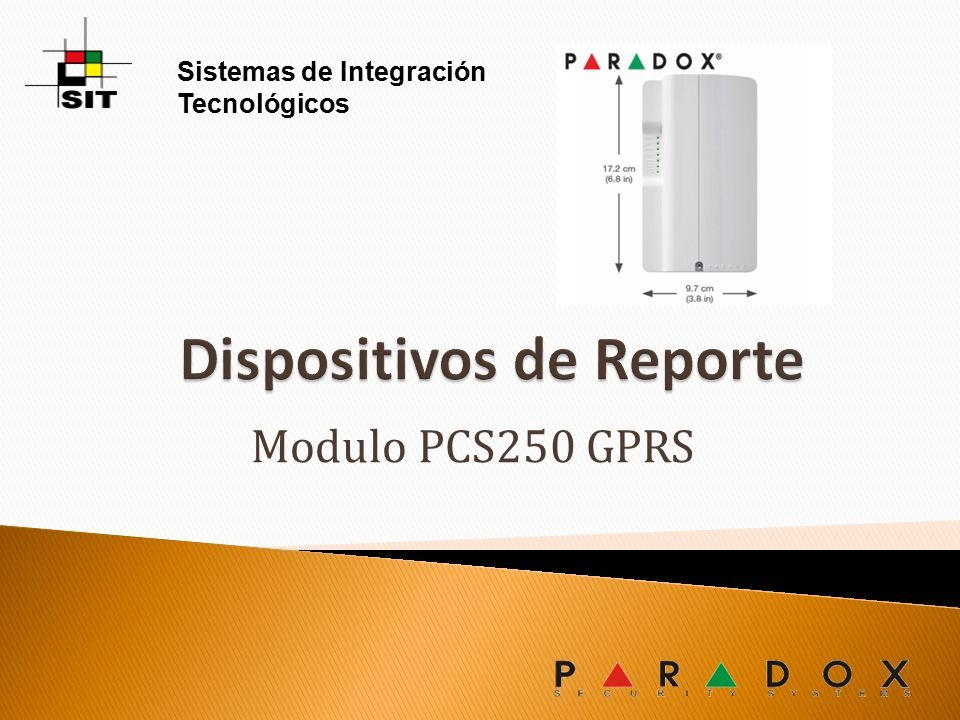

8 Modulo PCS250 GPRS Sistemas de Integración Tecnológicos

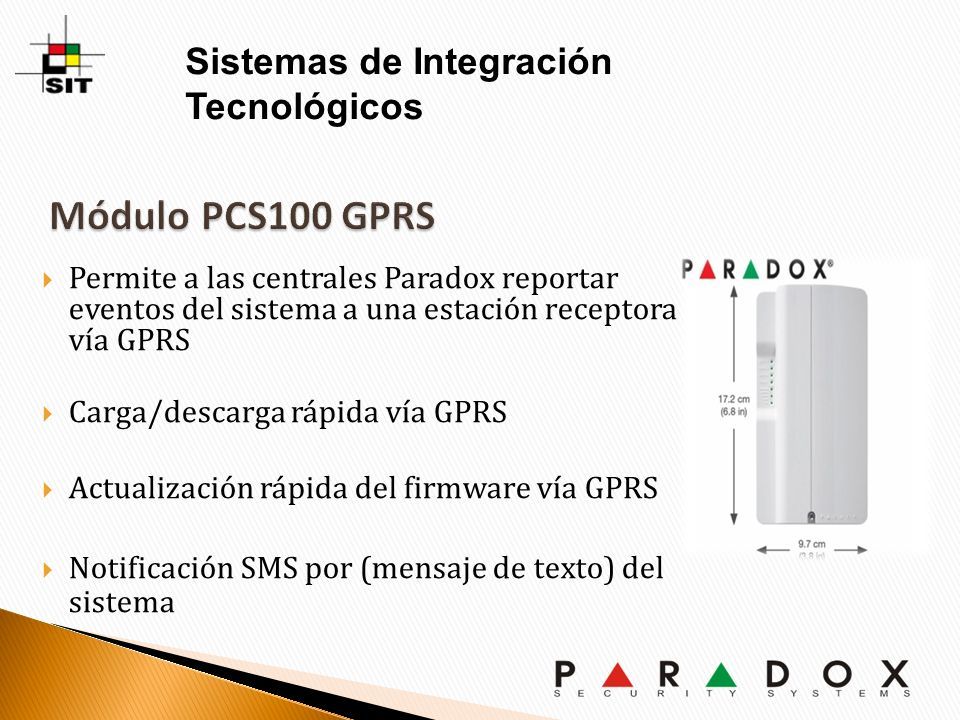

9  Permite a las centrales Paradox reportar eventos del sistema a una estación receptora vía GPRS  Carga/descarga rápida vía GPRS  Actualización rápida del firmware vía GPRS  Notificación SMS por (mensaje de texto) del sistema Sistemas de Integración Tecnológicos

10 Vista General del Modulo PCS 250 GPRS Línea Terrestre Central Paradox Módulo PCS100 GPRS SMS GPRS Modulo PCS250 GPRS Sistemas de Integración Tecnológicos

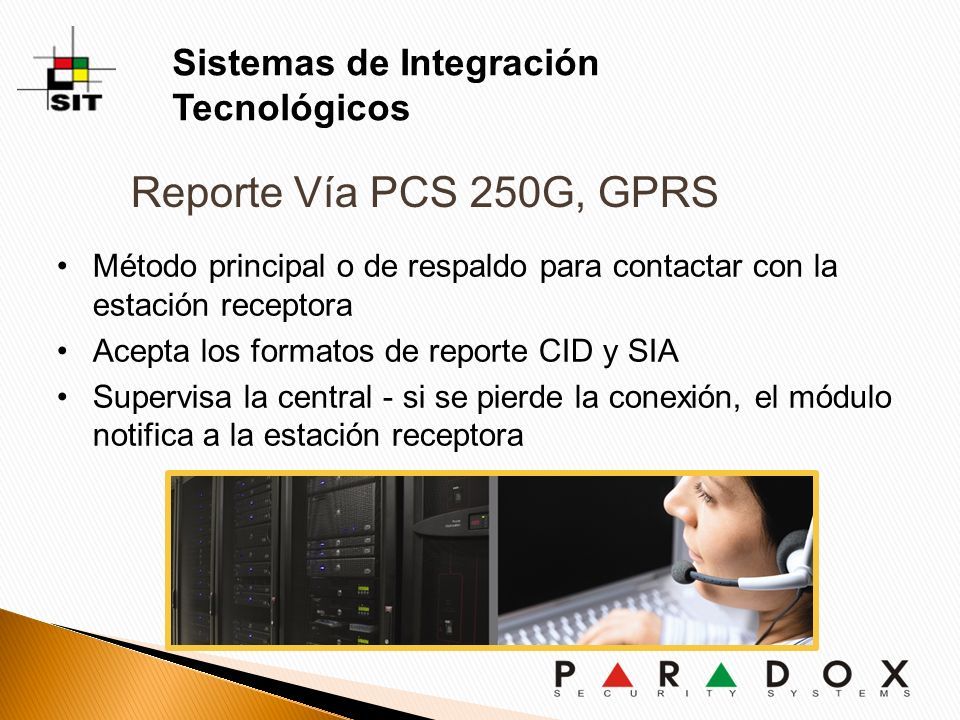

11 Reporte Vía PCS 250G, GPRS Método principal o de respaldo para contactar con la estación receptora Acepta los formatos de reporte CID y SIA Supervisa la central - si se pierde la conexión, el módulo notifica a la estación receptora Sistemas de Integración Tecnológicos

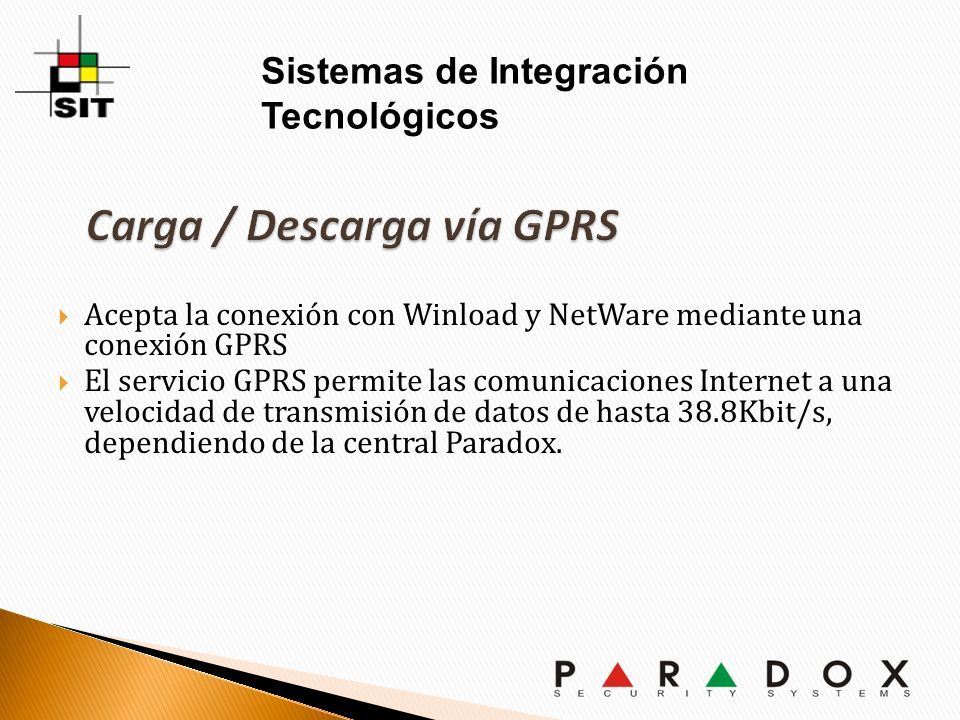

12  Acepta la conexión con Winload y NetWare mediante una conexión GPRS  El servicio GPRS permite las comunicaciones Internet a una velocidad de transmisión de datos de hasta 38.8Kbit/s, dependiendo de la central Paradox. Sistemas de Integración Tecnológicos

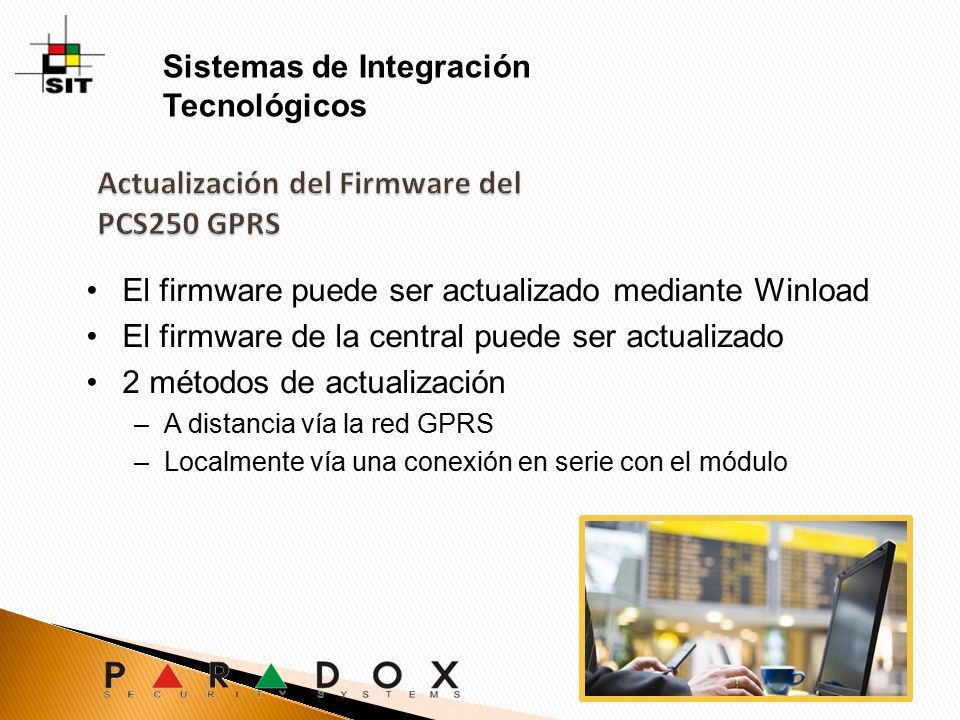

13 El firmware puede ser actualizado mediante Winload El firmware de la central puede ser actualizado 2 métodos de actualización –A distancia vía la red GPRS –Localmente vía una conexión en serie con el módulo Sistemas de Integración Tecnológicos

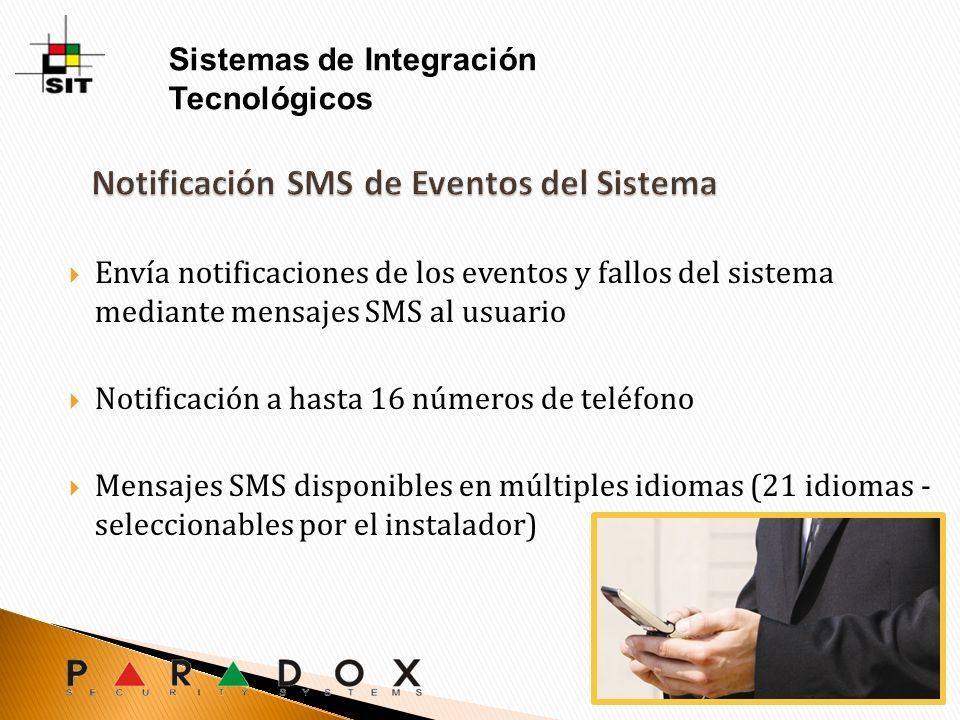

14  Envía notificaciones de los eventos y fallos del sistema mediante mensajes SMS al usuario  Notificación a hasta 16 números de teléfono  Mensajes SMS disponibles en múltiples idiomas (21 idiomas - seleccionables por el instalador) Sistemas de Integración Tecnológicos

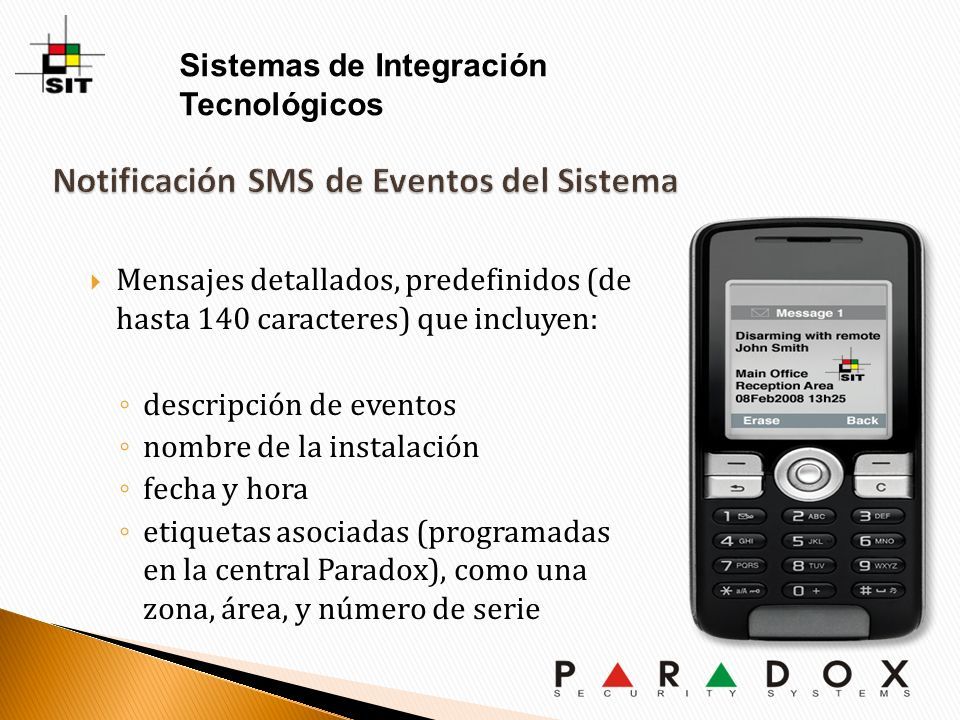

15  Mensajes detallados, predefinidos (de hasta 140 caracteres) que incluyen: ◦ descripción de eventos ◦ nombre de la instalación ◦ fecha y hora ◦ etiquetas asociadas (programadas en la central Paradox), como una zona, área, y número de serie Sistemas de Integración Tecnológicos

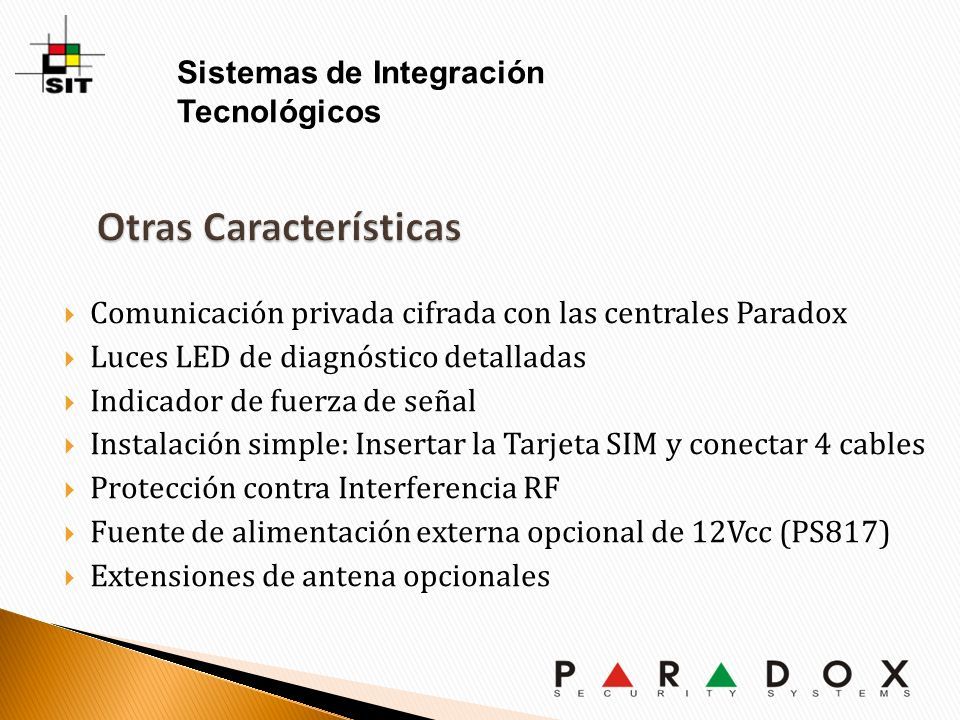

16  Comunicación privada cifrada con las centrales Paradox  Luces LED de diagnóstico detalladas  Indicador de fuerza de señal  Instalación simple: Insertar la Tarjeta SIM y conectar 4 cables  Protección contra Interferencia RF  Fuente de alimentación externa opcional de 12Vcc (PS817)  Extensiones de antena opcionales Sistemas de Integración Tecnológicos

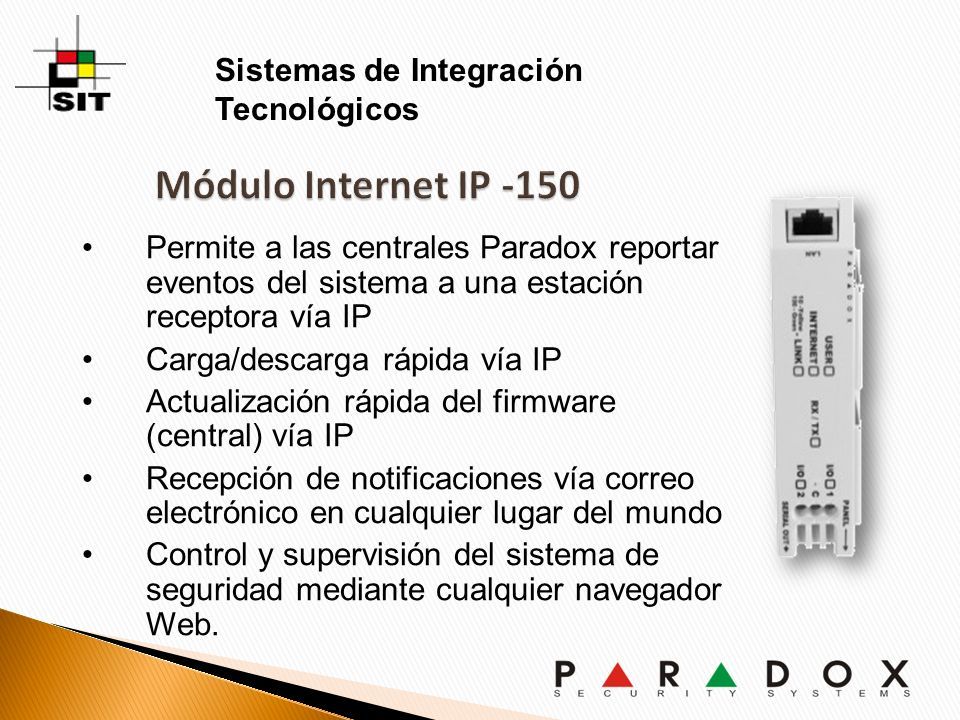

17 Módulo Internet IP -150 Sistemas de Integración Tecnológicos

18 Permite a las centrales Paradox reportar eventos del sistema a una estación receptora vía IP Carga/descarga rápida vía IP Actualización rápida del firmware (central) vía IP Recepción de notificaciones vía correo electrónico en cualquier lugar del mundo Control y supervisión del sistema de seguridad mediante cualquier navegador Web. Sistemas de Integración Tecnológicos

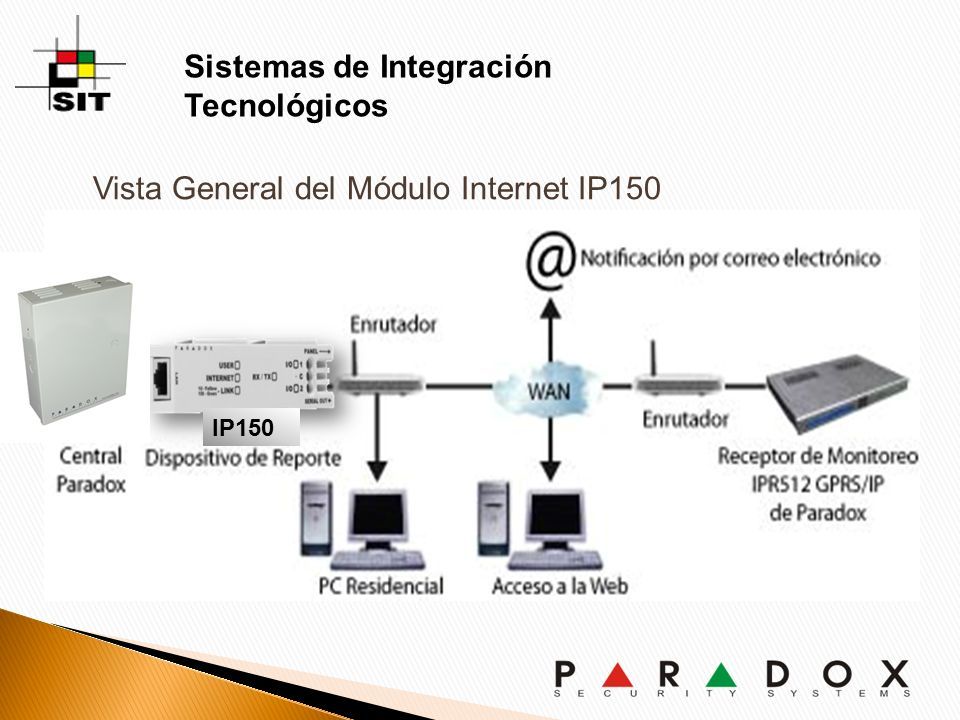

19 Vista General del Módulo Internet IP150 IP150 Sistemas de Integración Tecnológicos

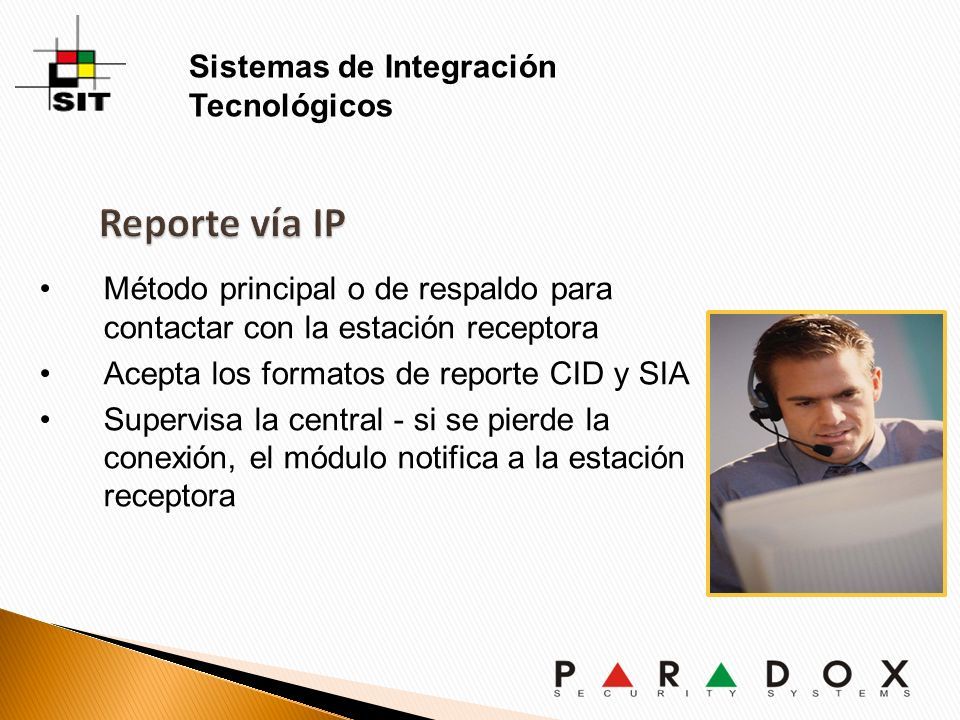

20 Método principal o de respaldo para contactar con la estación receptora Acepta los formatos de reporte CID y SIA Supervisa la central - si se pierde la conexión, el módulo notifica a la estación receptora Sistemas de Integración Tecnológicos

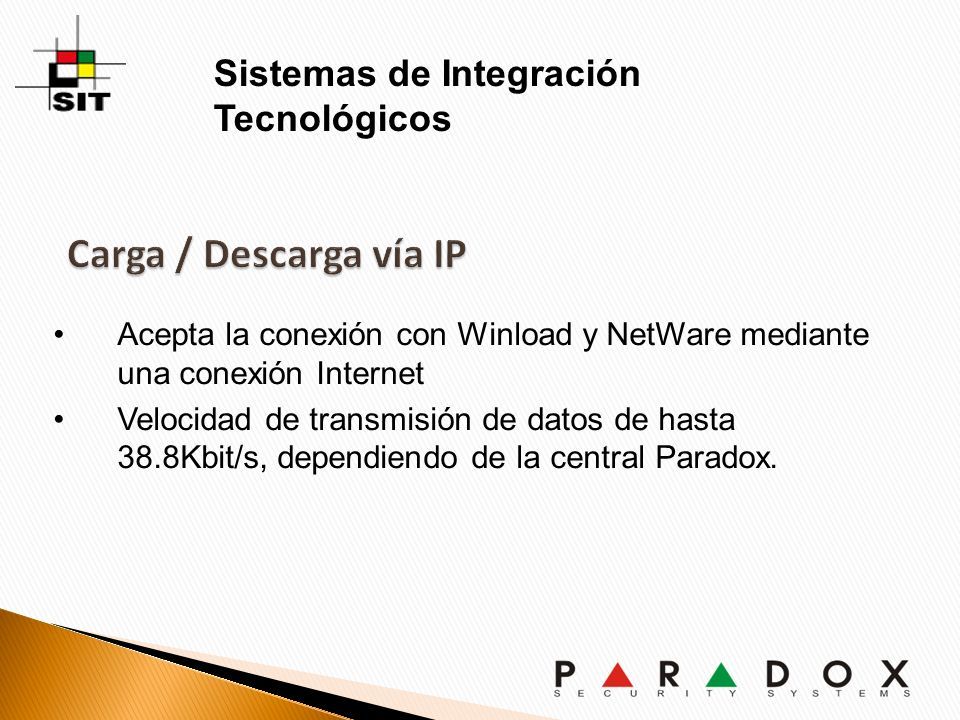

21 Acepta la conexión con Winload y NetWare mediante una conexión Internet Velocidad de transmisión de datos de hasta 38.8Kbit/s, dependiendo de la central Paradox. Sistemas de Integración Tecnológicos

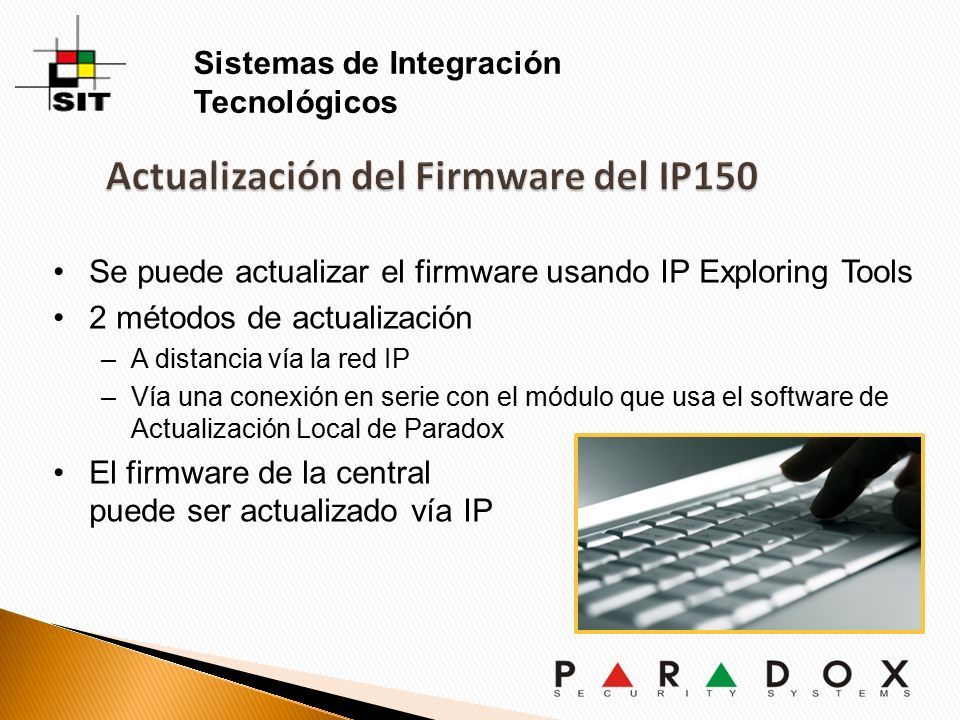

22 Se puede actualizar el firmware usando IP Exploring Tools 2 métodos de actualización –A distancia vía la red IP –Vía una conexión en serie con el módulo que usa el software de Actualización Local de Paradox El firmware de la central puede ser actualizado vía IP Sistemas de Integración Tecnológicos

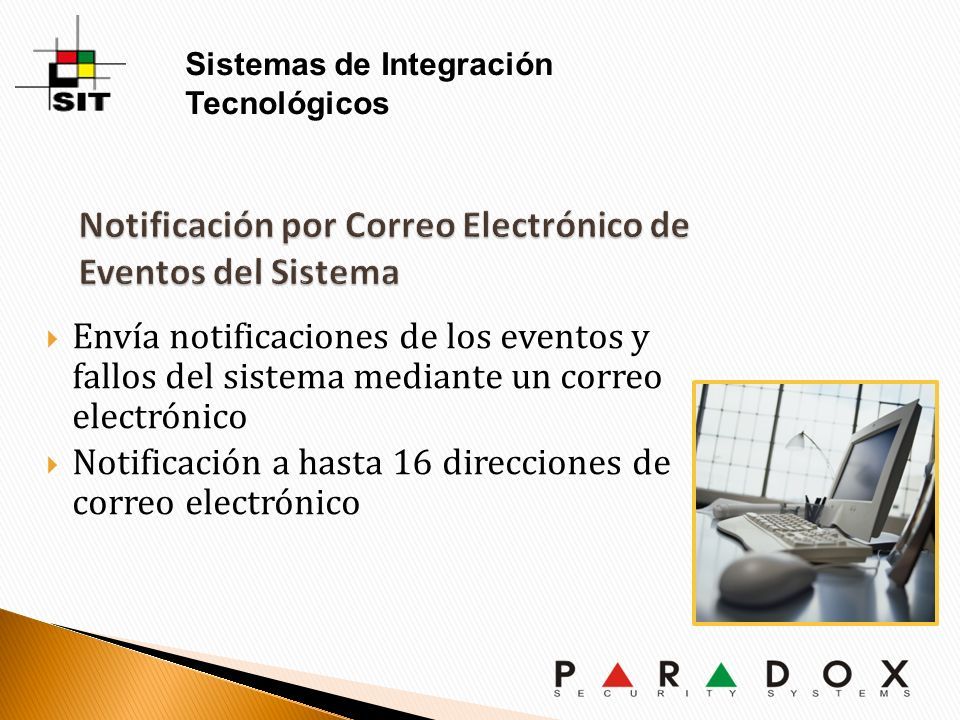

23  Envía notificaciones de los eventos y fallos del sistema mediante un correo electrónico  Notificación a hasta 16 direcciones de correo electrónico Sistemas de Integración Tecnológicos

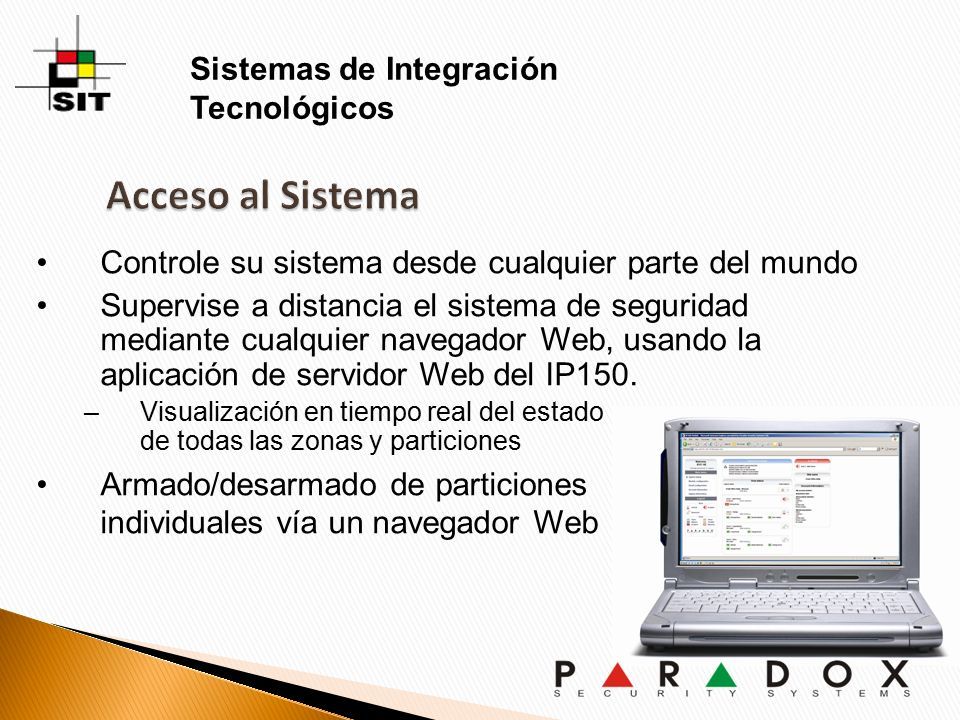

24 Controle su sistema desde cualquier parte del mundo Supervise a distancia el sistema de seguridad mediante cualquier navegador Web, usando la aplicación de servidor Web del IP150. –Visualización en tiempo real del estado de todas las zonas y particiones Armado/desarmado de particiones individuales vía un navegador Web Sistemas de Integración Tecnológicos

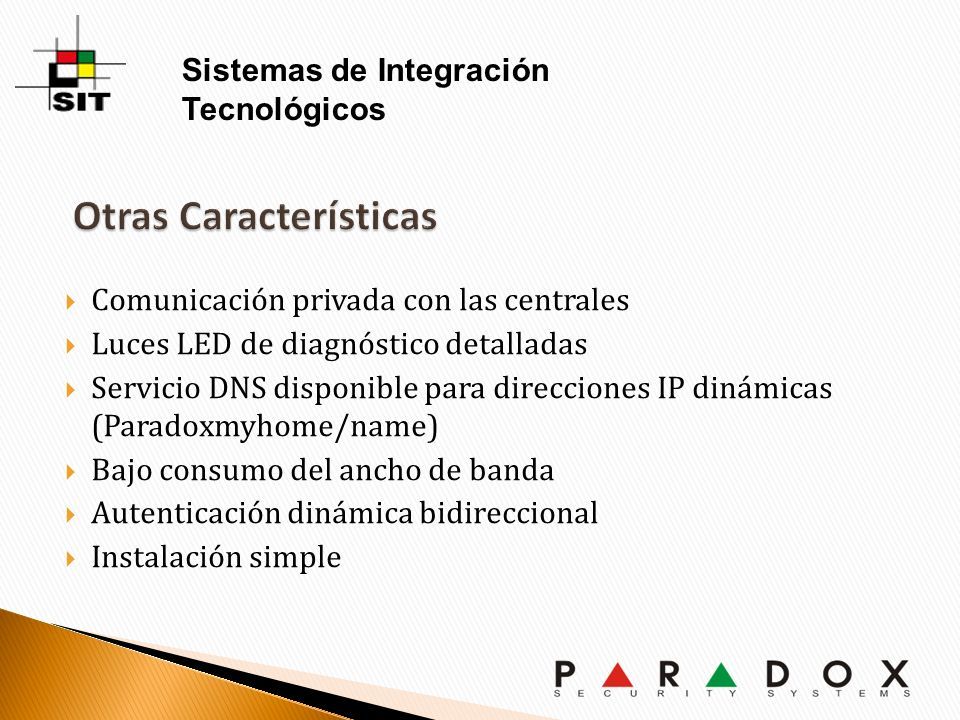

25  Comunicación privada con las centrales  Luces LED de diagnóstico detalladas  Servicio DNS disponible para direcciones IP dinámicas (Paradoxmyhome/name)  Bajo consumo del ancho de banda  Autenticación dinámica bidireccional  Instalación simple Sistemas de Integración Tecnológicos

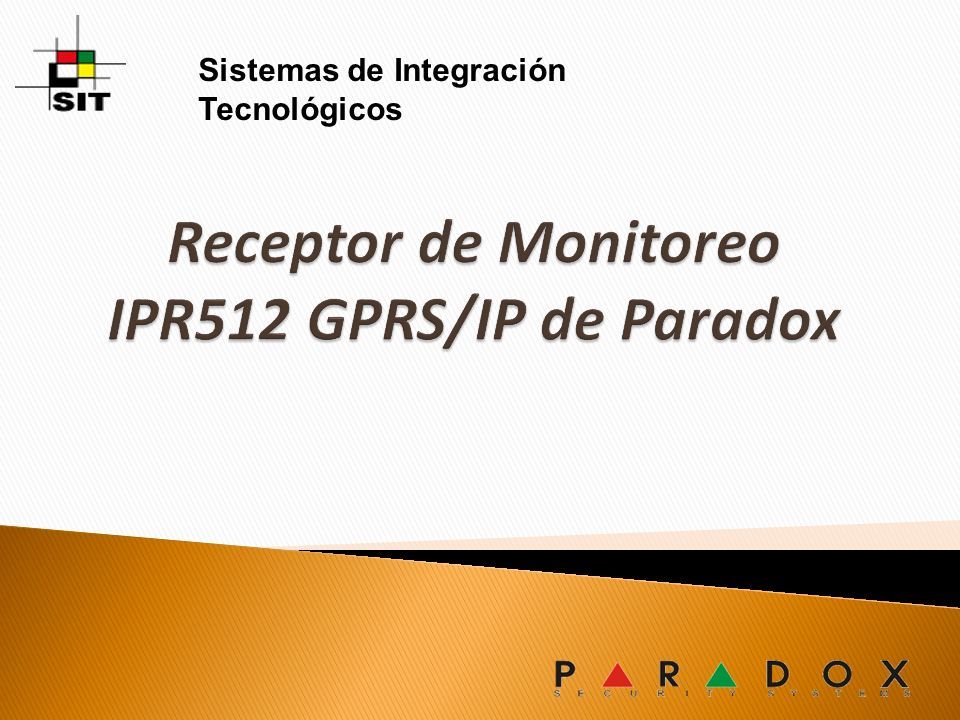

26 Sistemas de Integración Tecnológicos

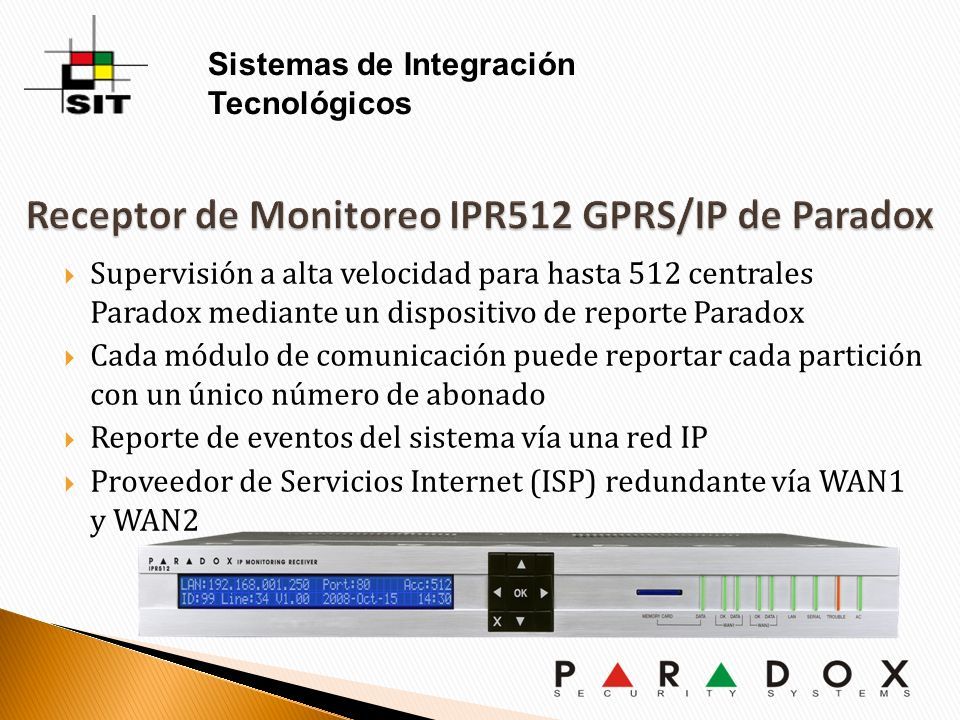

27  Supervisión a alta velocidad para hasta 512 centrales Paradox mediante un dispositivo de reporte Paradox  Cada módulo de comunicación puede reportar cada partición con un único número de abonado  Reporte de eventos del sistema vía una red IP  Proveedor de Servicios Internet (ISP) redundante vía WAN1 y WAN2 Sistemas de Integración Tecnológicos

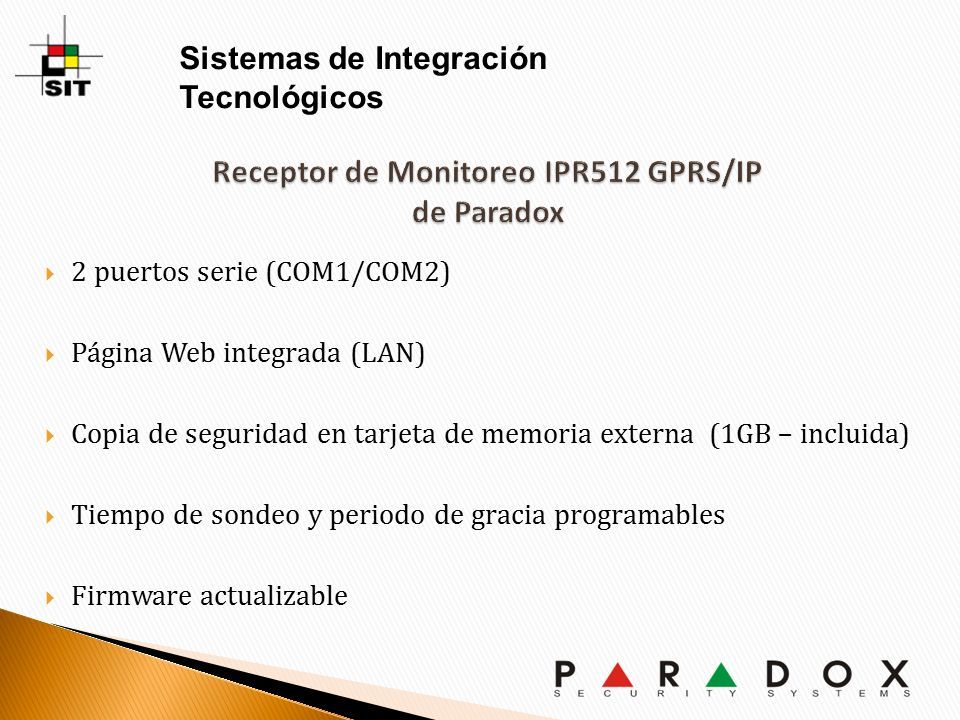

28  2 puertos serie (COM1/COM2)  Página Web integrada (LAN)  Copia de seguridad en tarjeta de memoria externa (1GB – incluida)  Tiempo de sondeo y periodo de gracia programables  Firmware actualizable Sistemas de Integración Tecnológicos

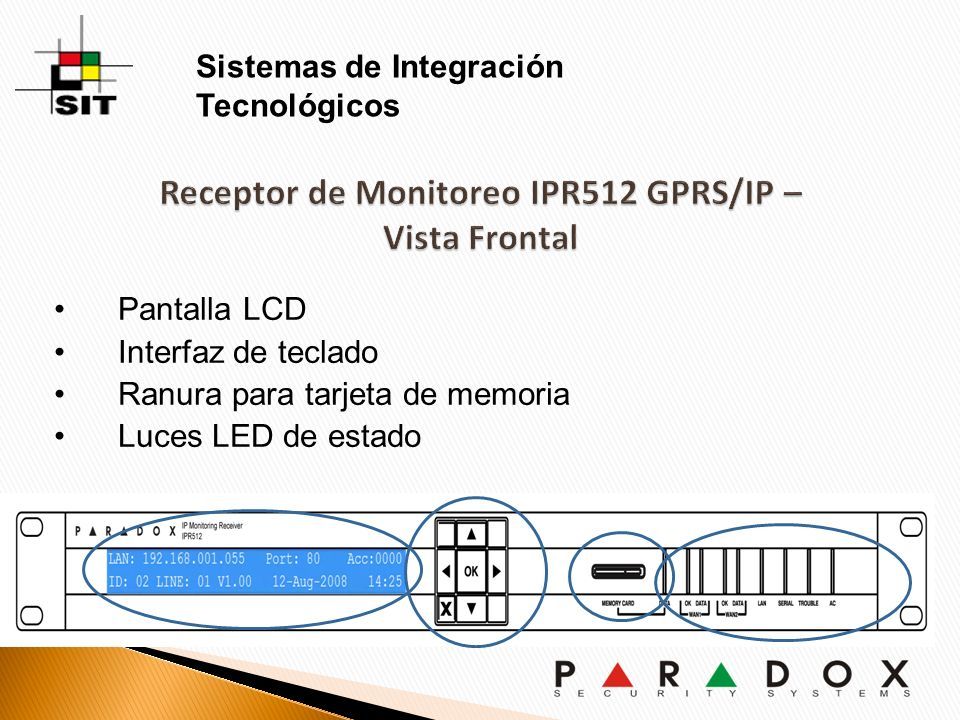

29 Pantalla LCD Interfaz de teclado Ranura para tarjeta de memoria Luces LED de estado Sistemas de Integración Tecnológicos

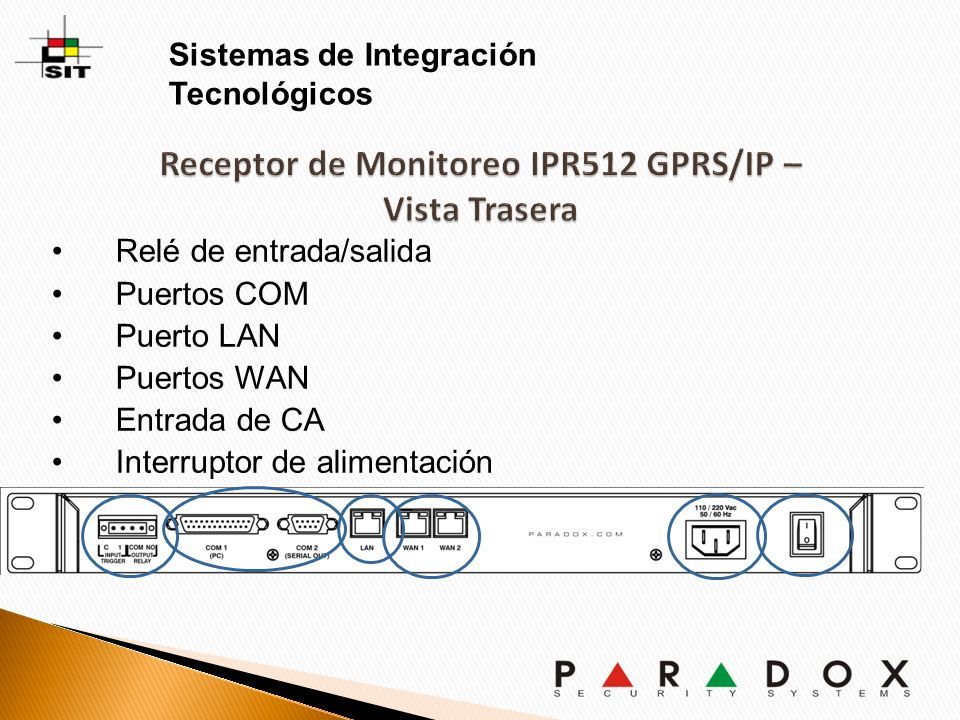

30 Relé de entrada/salida Puertos COM Puerto LAN Puertos WAN Entrada de CA Interruptor de alimentación Sistemas de Integración Tecnológicos

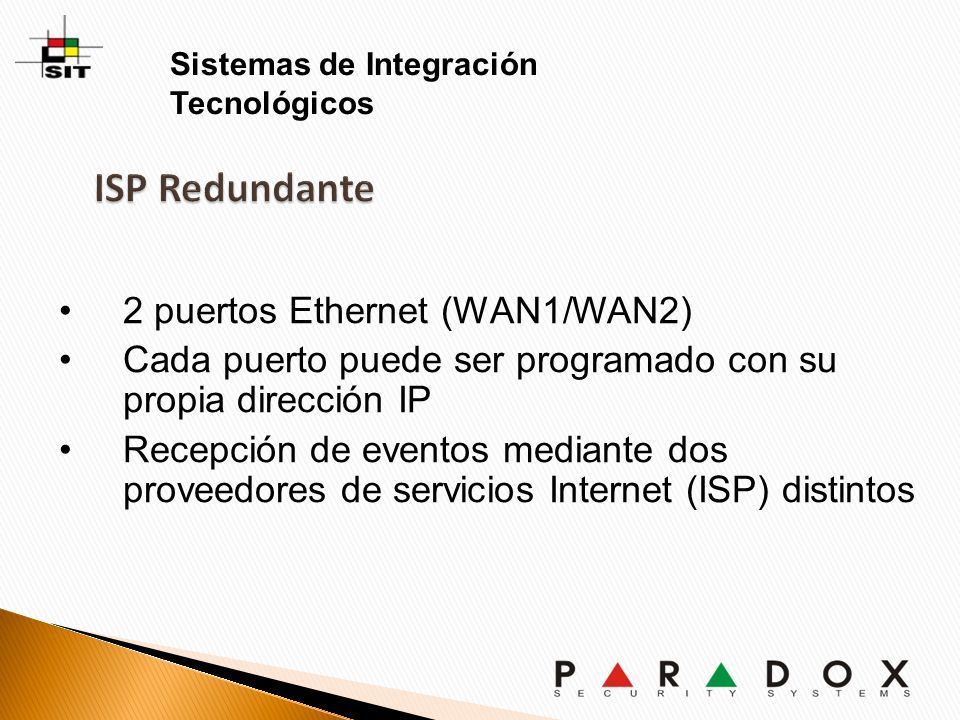

31 2 puertos Ethernet (WAN1/WAN2) Cada puerto puede ser programado con su propia dirección IP Recepción de eventos mediante dos proveedores de servicios Internet (ISP) distintos Sistemas de Integración Tecnológicos

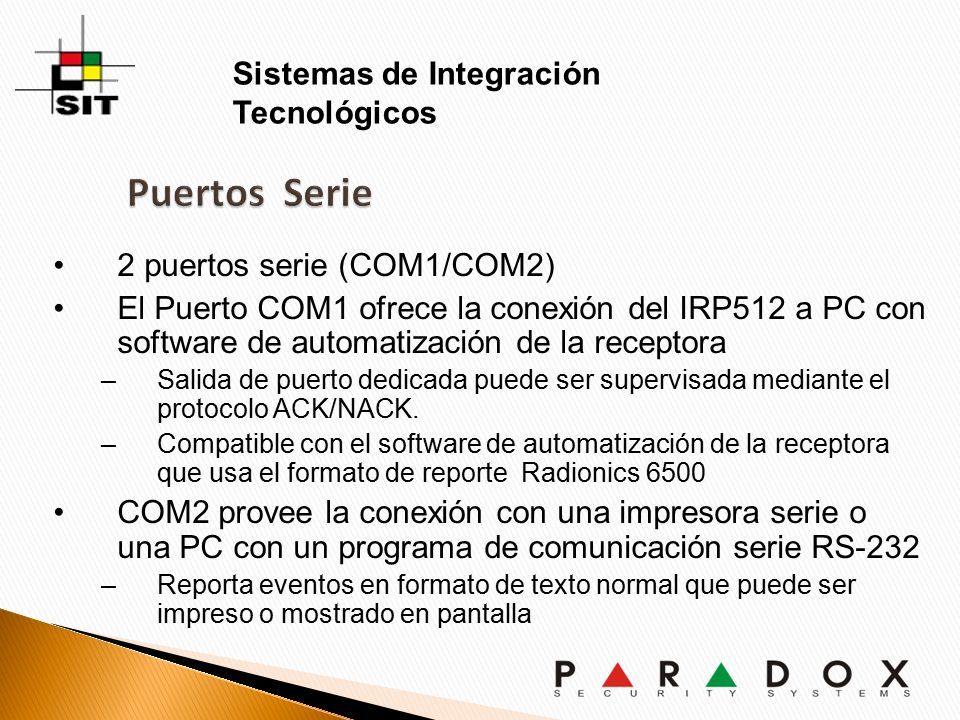

32 2 puertos serie (COM1/COM2) El Puerto COM1 ofrece la conexión del IRP512 a PC con software de automatización de la receptora –Salida de puerto dedicada puede ser supervisada mediante el protocolo ACK/NACK. –Compatible con el software de automatización de la receptora que usa el formato de reporte Radionics 6500 COM2 provee la conexión con una impresora serie o una PC con un programa de comunicación serie RS-232 –Reporta eventos en formato de texto normal que puede ser impreso o mostrado en pantalla Sistemas de Integración Tecnológicos

33 Puerto LAN – Cable red CAT5 LAN provee la conexión con el Receptor de Monitoreo IPR512 GPRS/IP para acceder al receptor mediante un navegador de páginas Web –Permite a los usuarios ver, editar y borrar dispositivos de reporte Paradox y más Sistemas de Integración Tecnológicos

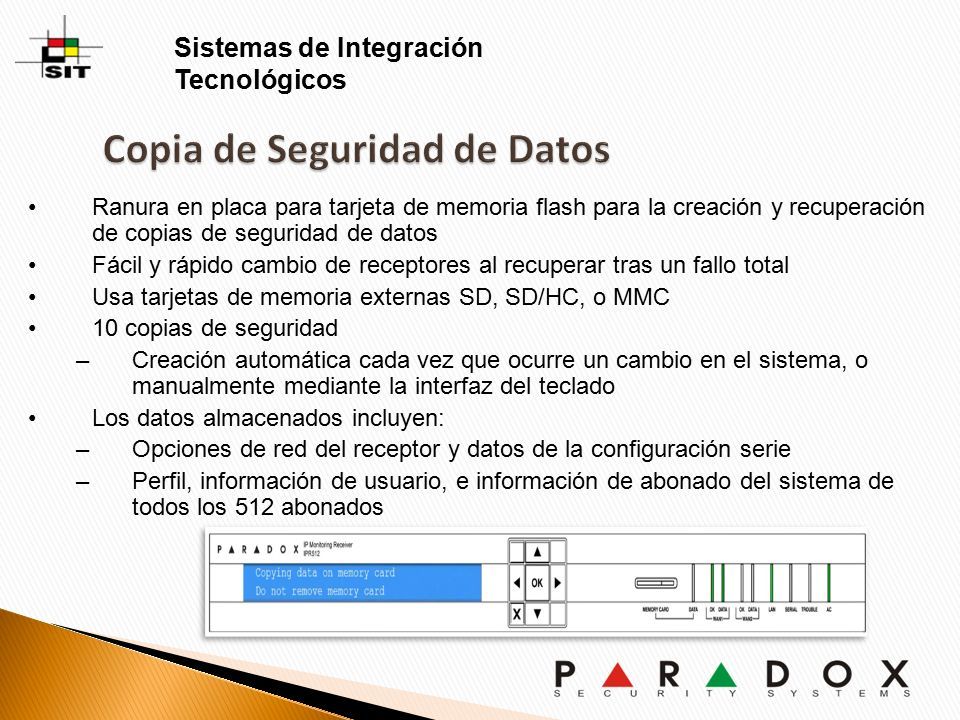

34 Ranura en placa para tarjeta de memoria flash para la creación y recuperación de copias de seguridad de datos Fácil y rápido cambio de receptores al recuperar tras un fallo total Usa tarjetas de memoria externas SD, SD/HC, o MMC 10 copias de seguridad –Creación automática cada vez que ocurre un cambio en el sistema, o manualmente mediante la interfaz del teclado Los datos almacenados incluyen: –Opciones de red del receptor y datos de la configuración serie –Perfil, información de usuario, e información de abonado del sistema de todos los 512 abonados Sistemas de Integración Tecnológicos

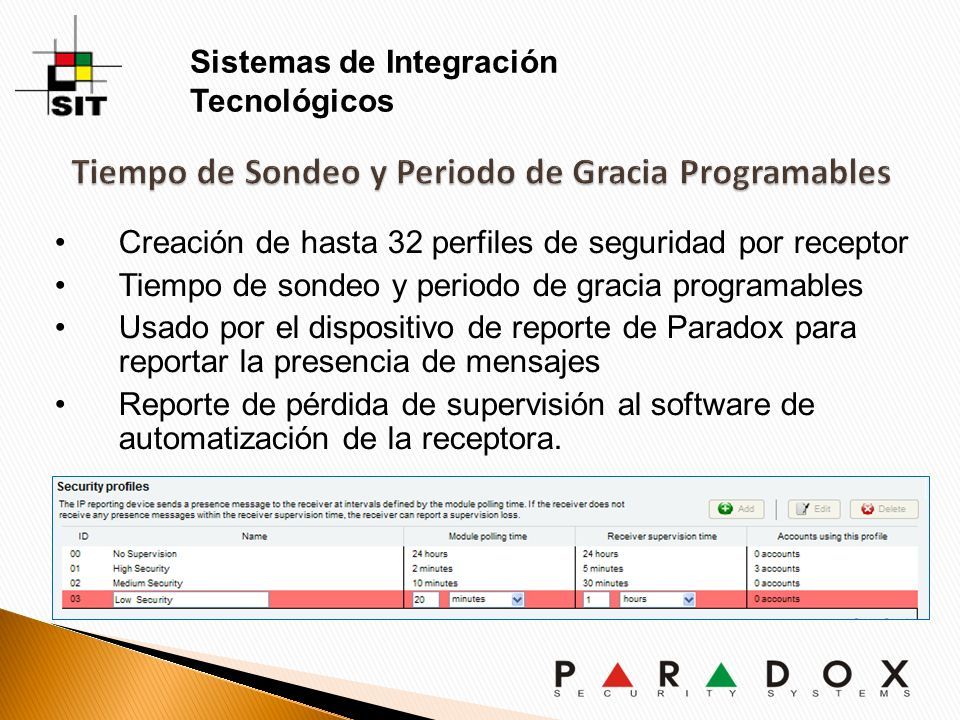

35 Creación de hasta 32 perfiles de seguridad por receptor Tiempo de sondeo y periodo de gracia programables Usado por el dispositivo de reporte de Paradox para reportar la presencia de mensajes Reporte de pérdida de supervisión al software de automatización de la receptora. Sistemas de Integración Tecnológicos

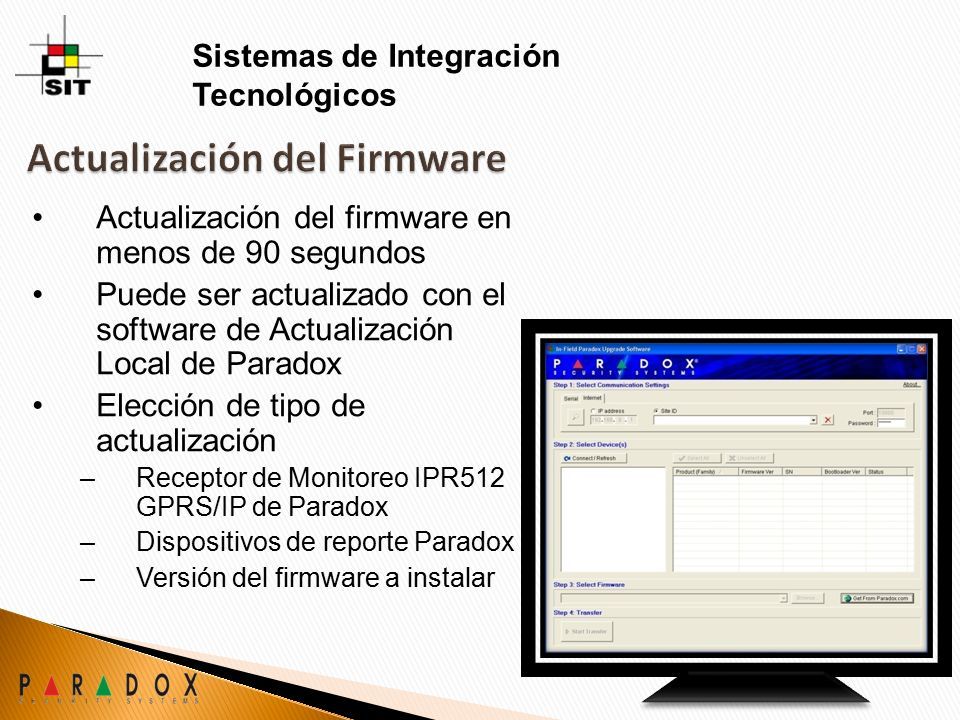

36 Actualización del firmware en menos de 90 segundos Puede ser actualizado con el software de Actualización Local de Paradox Elección de tipo de actualización –Receptor de Monitoreo IPR512 GPRS/IP de Paradox –Dispositivos de reporte Paradox –Versión del firmware a instalar Sistemas de Integración Tecnológicos

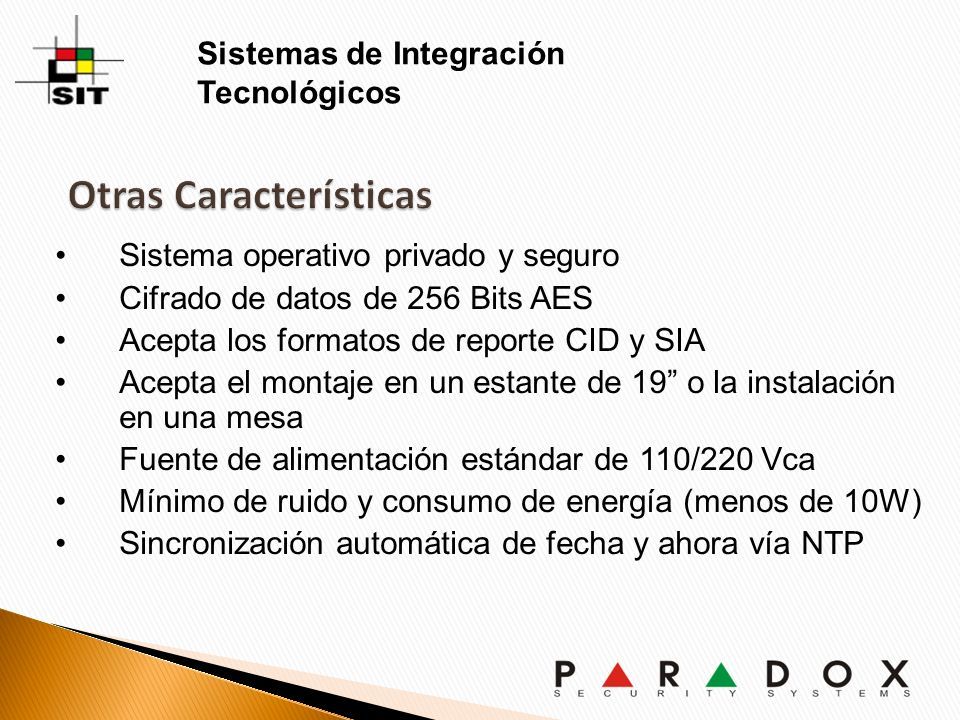

37 Sistema operativo privado y seguro Cifrado de datos de 256 Bits AES Acepta los formatos de reporte CID y SIA Acepta el montaje en un estante de 19” o la instalación en una mesa Fuente de alimentación estándar de 110/220 Vca Mínimo de ruido y consumo de energía (menos de 10W) Sincronización automática de fecha y ahora vía NTP Sistemas de Integración Tecnológicos

38 Sistema de Gestión de Abonados del IPR512 Sistemas de Integración Tecnológicos

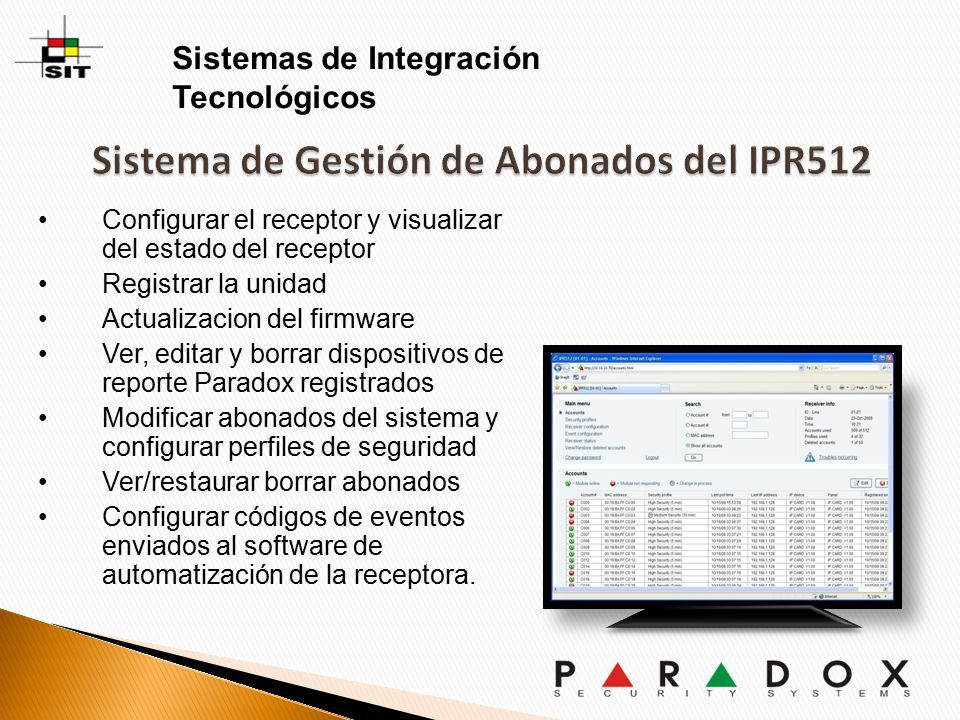

39 Configurar el receptor y visualizar del estado del receptor Registrar la unidad Actualizacion del firmware Ver, editar y borrar dispositivos de reporte Paradox registrados Modificar abonados del sistema y configurar perfiles de seguridad Ver/restaurar borrar abonados Configurar códigos de eventos enviados al software de automatización de la receptora. Sistemas de Integración Tecnológicos

40 Sistemas de Integración Tecnológicos

41  Supervisión de Extremo-a-Extremo ◦ Toda la línea de comunicación (central, dispositivos de reporte, receptor y software de automatización) es completamente supervisada ◦ Supervisión constante programable entre la central y la estación receptora ◦ Configurable por minutos, horas o días  Comunicación Directa ◦ Todos los reportes son transmitidos directamente al receptor desde los Dispositivos de Reporte Paradox sin usar servidores intermediarios o centros de operación de redes (sólo GPRS) ◦ Sin preocupaciones respecto a conflictos de los proveedores intermediarios, como señales perdidas o fallos de comunicación ◦ Respuesta más rápida ◦ Reducción de costos y de preocupaciones sobre el procesamiento de información confidencial Sistemas de Integración Tecnológicos

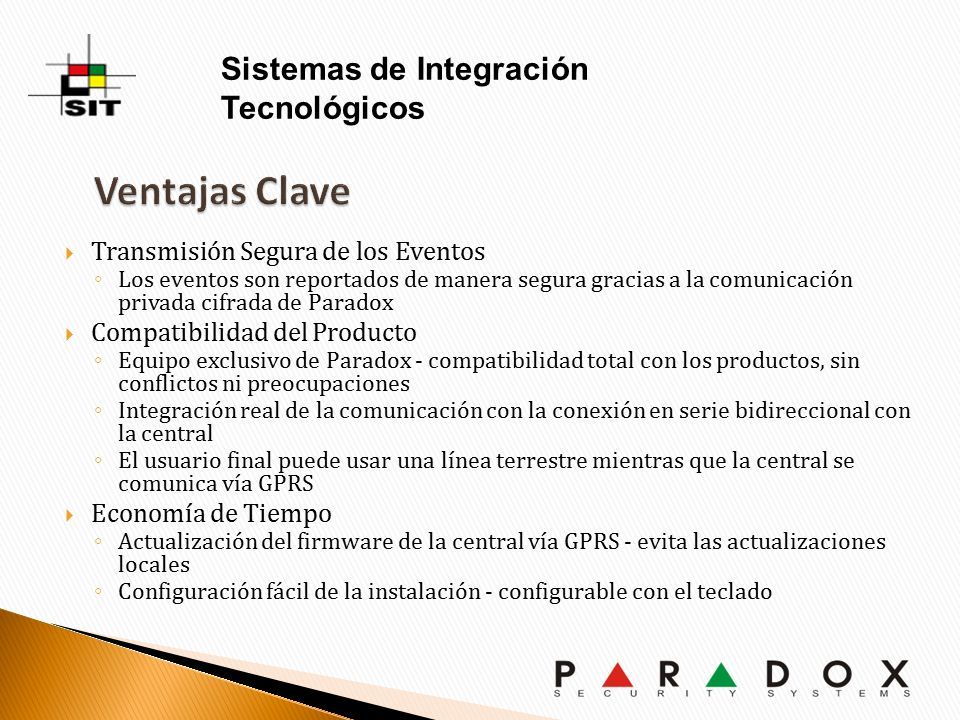

42  Transmisión Segura de los Eventos ◦ Los eventos son reportados de manera segura gracias a la comunicación privada cifrada de Paradox  Compatibilidad del Producto ◦ Equipo exclusivo de Paradox - compatibilidad total con los productos, sin conflictos ni preocupaciones ◦ Integración real de la comunicación con la conexión en serie bidireccional con la central ◦ El usuario final puede usar una línea terrestre mientras que la central se comunica vía GPRS  Economía de Tiempo ◦ Actualización del firmware de la central vía GPRS - evita las actualizaciones locales ◦ Configuración fácil de la instalación - configurable con el teclado Sistemas de Integración Tecnológicos

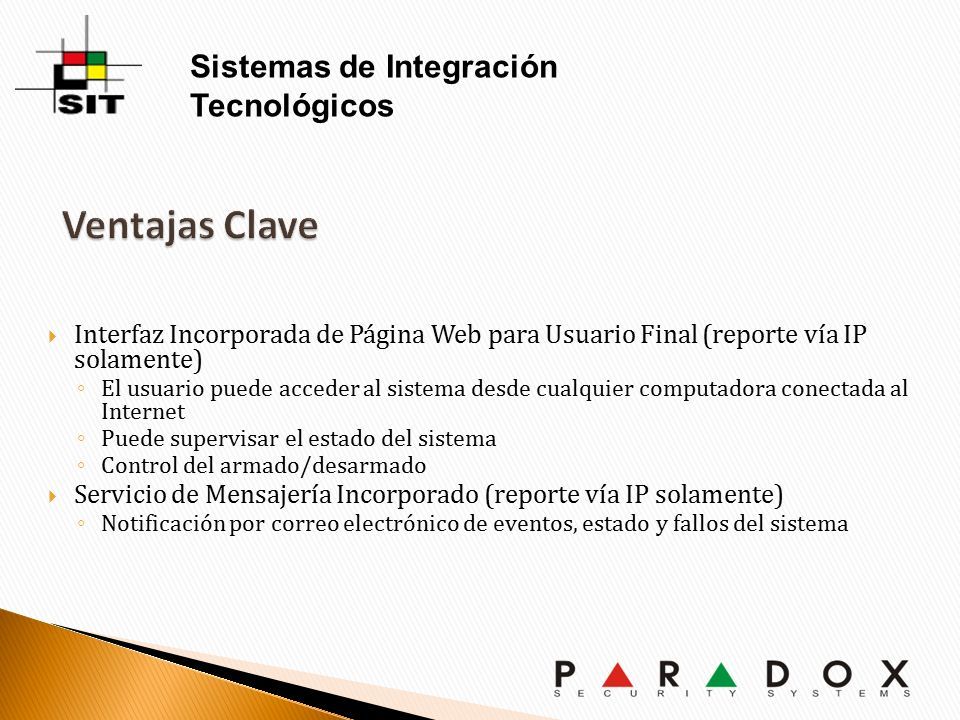

43  Interfaz Incorporada de Página Web para Usuario Final (reporte vía IP solamente) ◦ El usuario puede acceder al sistema desde cualquier computadora conectada al Internet ◦ Puede supervisar el estado del sistema ◦ Control del armado/desarmado  Servicio de Mensajería Incorporado (reporte vía IP solamente) ◦ Notificación por correo electrónico de eventos, estado y fallos del sistema Sistemas de Integración Tecnológicos
