1 Saltar a la primera página CENTRAL HIDRO ELÉCTRICA DEL MANTARO

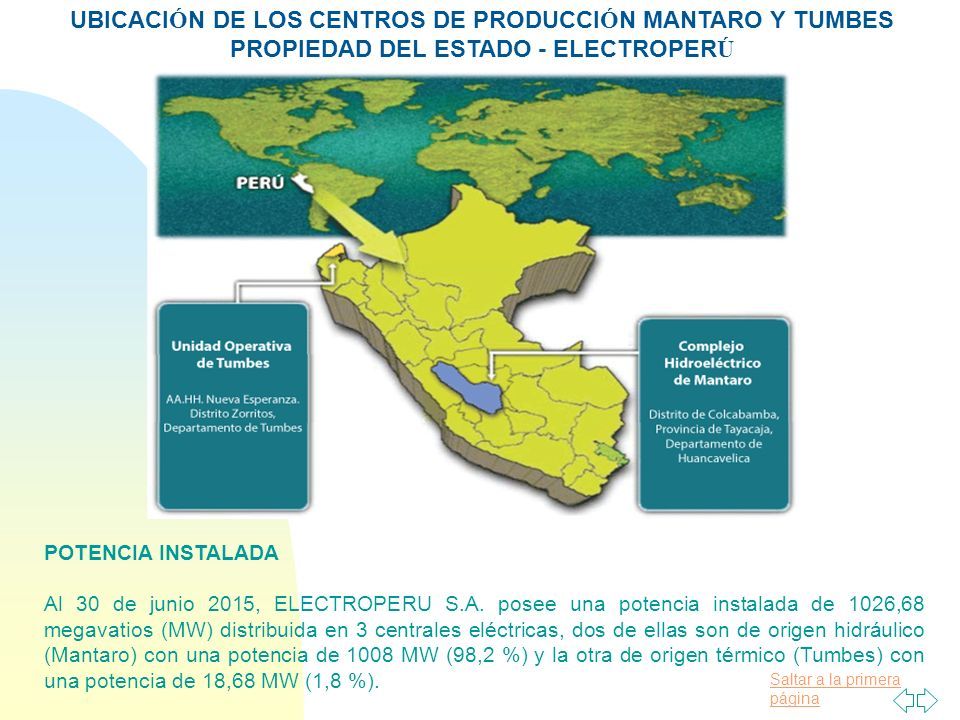

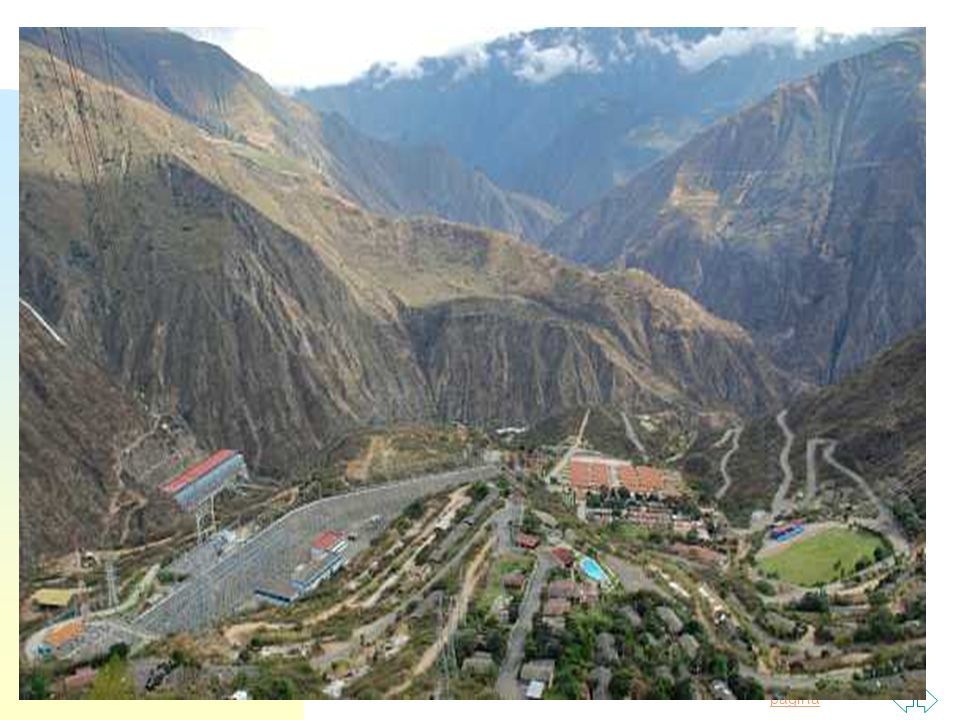

2 Saltar a la primera página UBICACI Ó N DE LOS CENTROS DE PRODUCCI Ó N MANTARO Y TUMBES PROPIEDAD DEL ESTADO - ELECTROPER Ú POTENCIA INSTALADA Al 30 de junio 2015, ELECTROPERU S.A. posee una potencia instalada de 1026,68 megavatios (MW) distribuida en 3 centrales eléctricas, dos de ellas son de origen hidráulico (Mantaro) con una potencia de 1008 MW (98,2 %) y la otra de origen térmico (Tumbes) con una potencia de 18,68 MW (1,8 %).

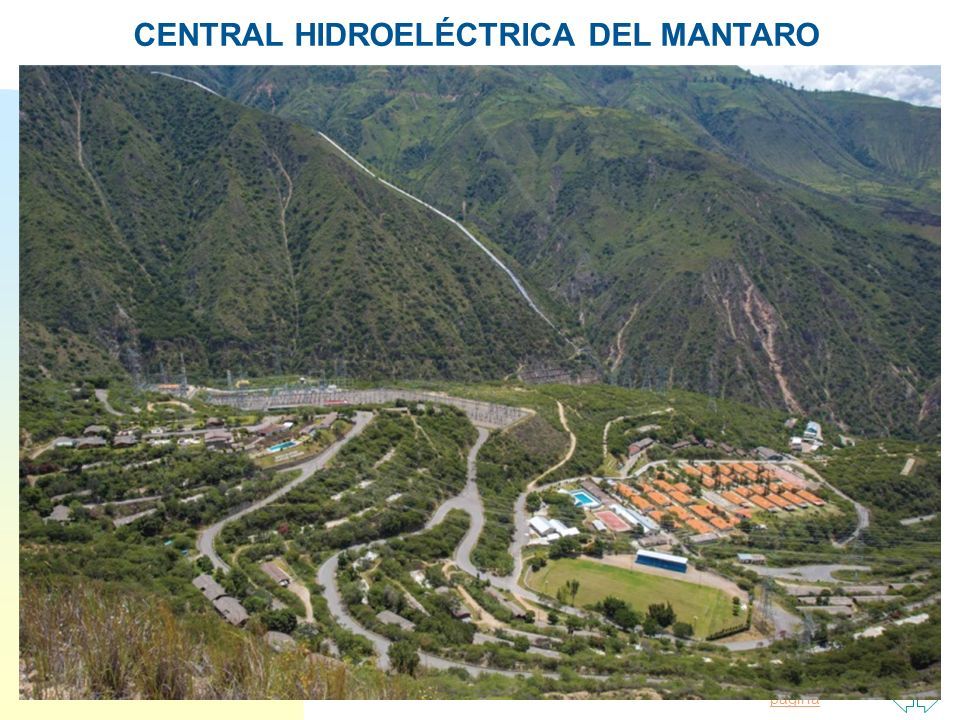

3 Saltar a la primera página CENTRAL HIDROELÉCTRICA DEL MANTARO

4 Saltar a la primera página

5 Saltar a la primera página

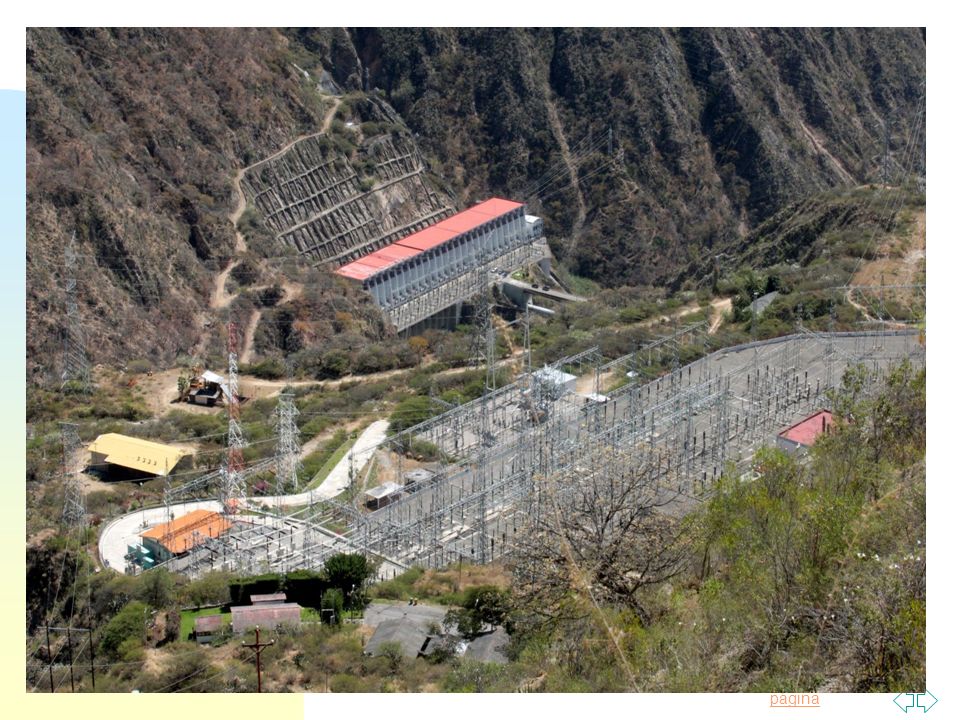

6 Saltar a la primera página

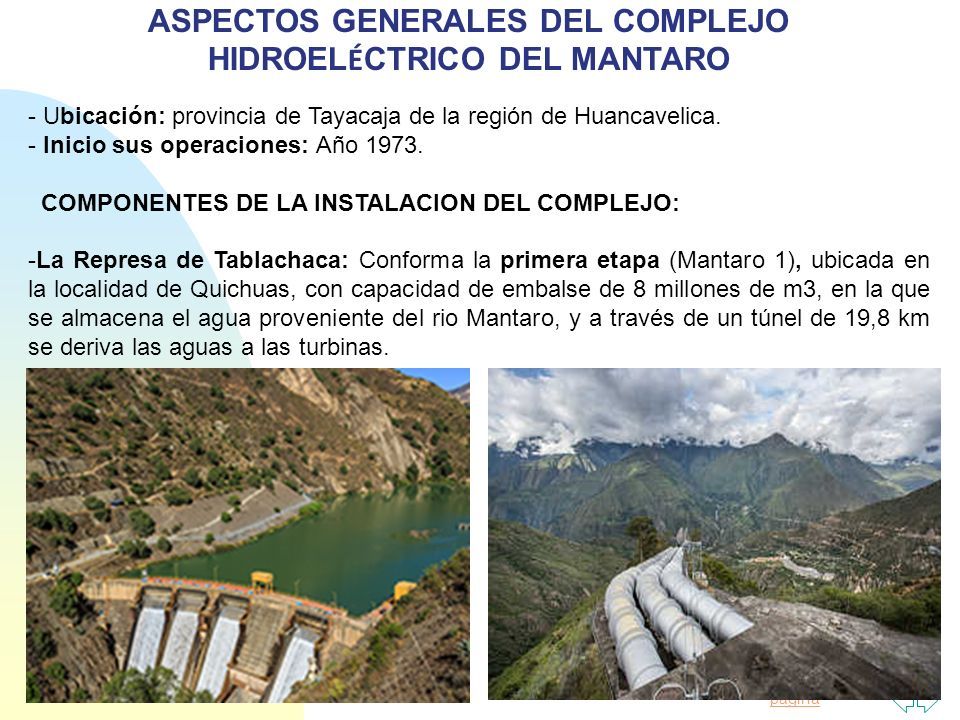

7 Saltar a la primera página ASPECTOS GENERALES DEL COMPLEJO HIDROEL É CTRICO DEL MANTARO - Ubicación: provincia de Tayacaja de la región de Huancavelica. - Inicio sus operaciones: Año 1973. COMPONENTES DE LA INSTALACION DEL COMPLEJO: -La Represa de Tablachaca: Conforma la primera etapa (Mantaro 1), ubicada en la localidad de Quichuas, con capacidad de embalse de 8 millones de m3, en la que se almacena el agua proveniente del rio Mantaro, y a través de un túnel de 19,8 km se deriva las aguas a las turbinas.

8 Saltar a la primera página Central Santiago Antúnez de Mayolo - SAM: Conforma la segunda etapa (Mantaro 2) con Siete (7) generadores de 114 Mw cada uno haciendo un total de 798 MW de potencia.

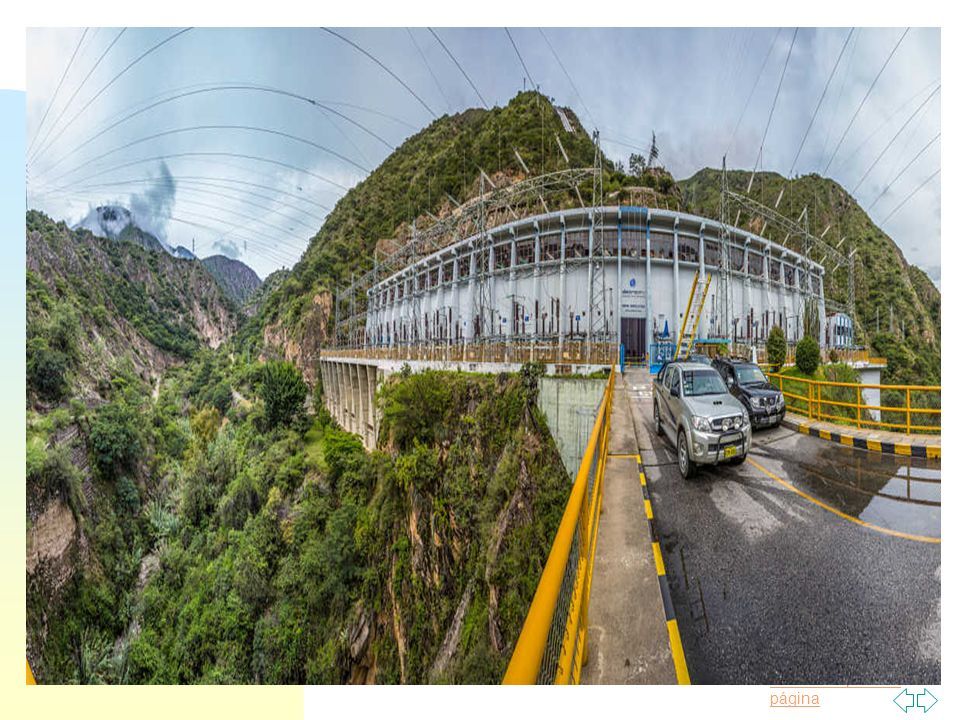

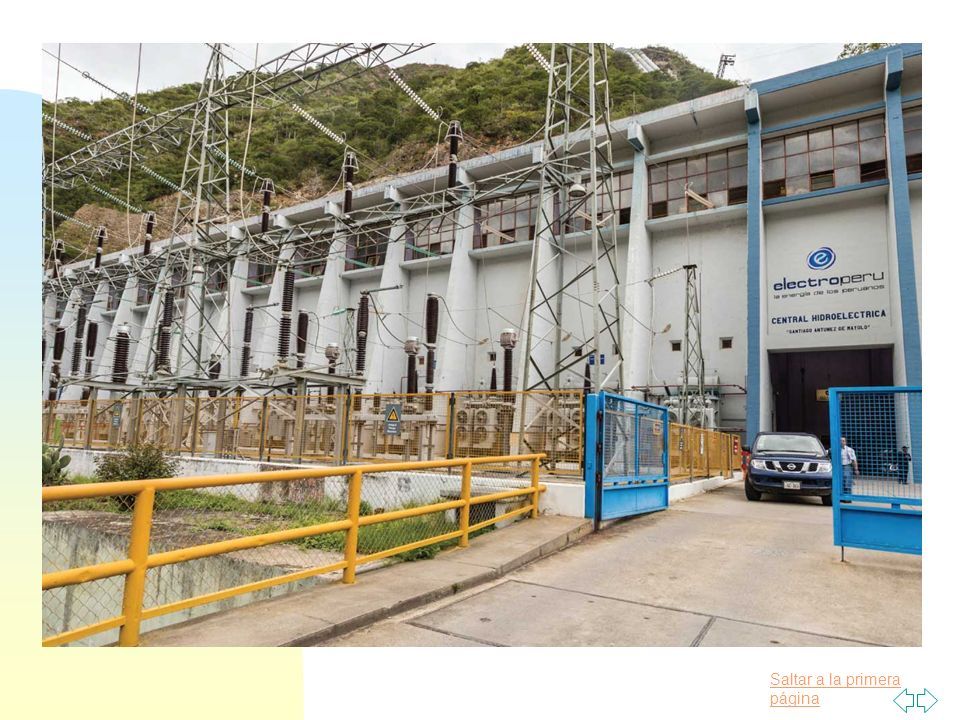

9 Saltar a la primera página

10 Saltar a la primera página

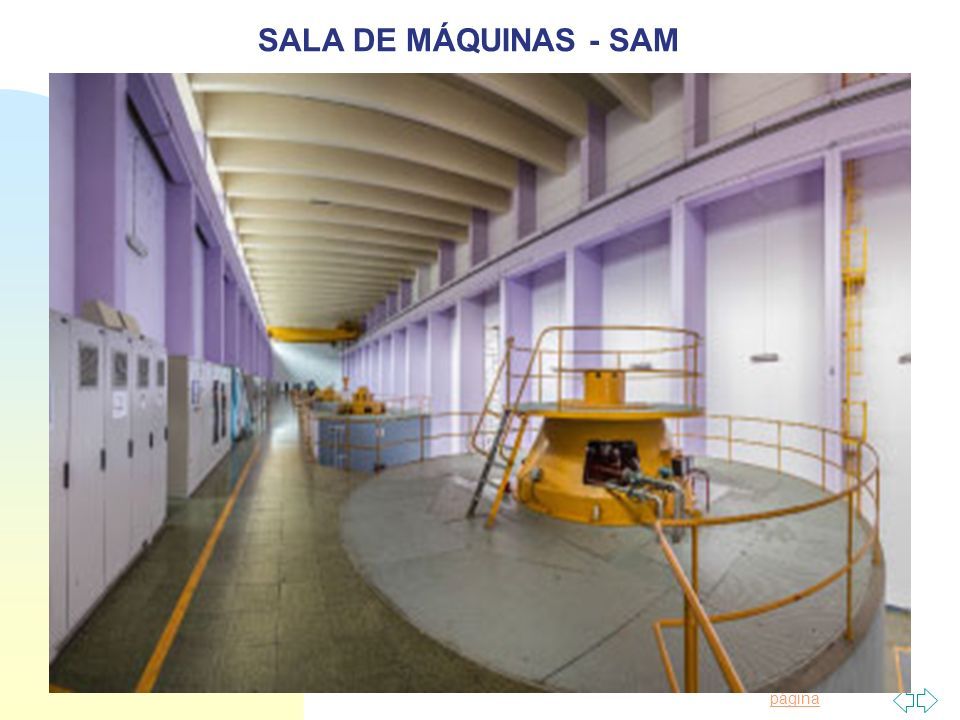

11 Saltar a la primera página SALA DE MÁQUINAS - SAM

12 Saltar a la primera página SALA DE CONTROL – SAM Y RON

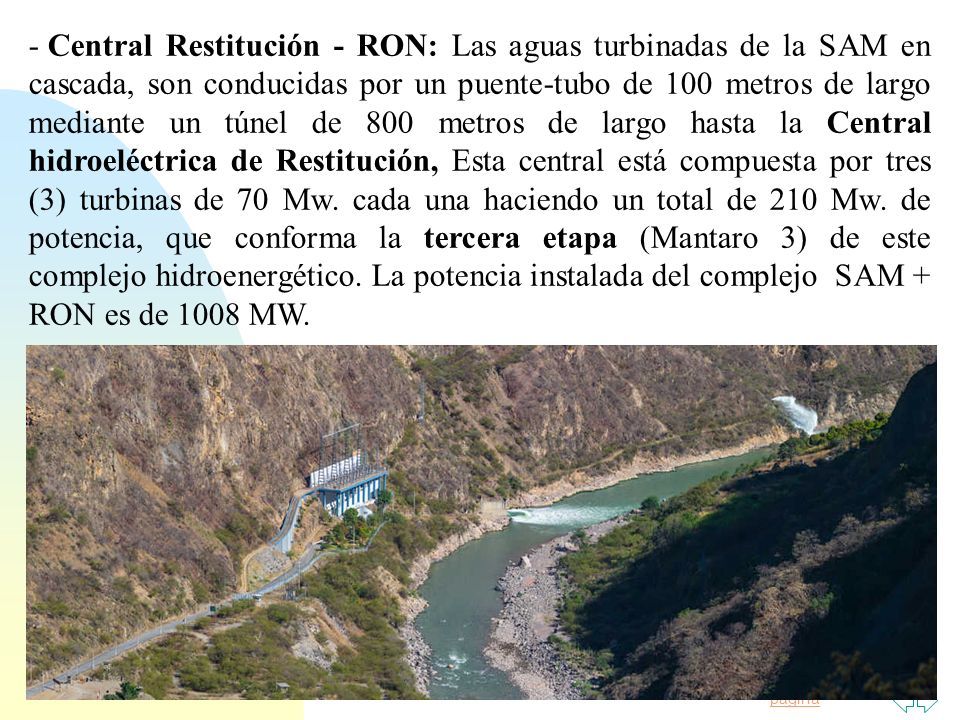

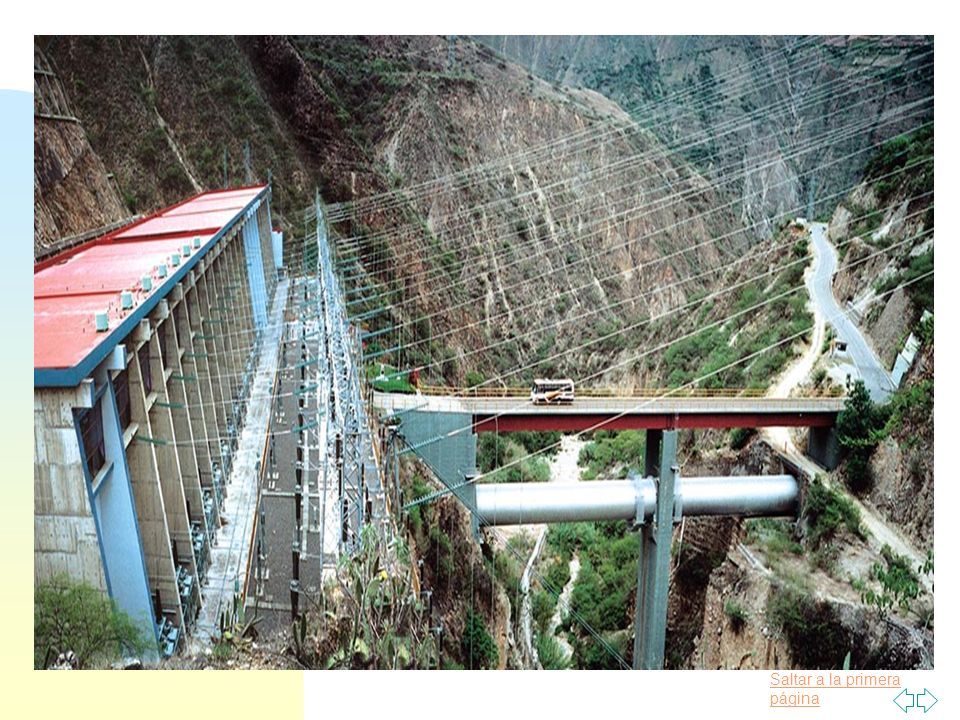

13 Saltar a la primera página - Central Restitución - RON: Las aguas turbinadas de la SAM en cascada, son conducidas por un puente-tubo de 100 metros de largo mediante un túnel de 800 metros de largo hasta la Central hidroeléctrica de Restitución, Esta central está compuesta por tres (3) turbinas de 70 Mw. cada una haciendo un total de 210 Mw. de potencia, que conforma la tercera etapa (Mantaro 3) de este complejo hidroenergético. La potencia instalada del complejo SAM + RON es de 1008 MW.

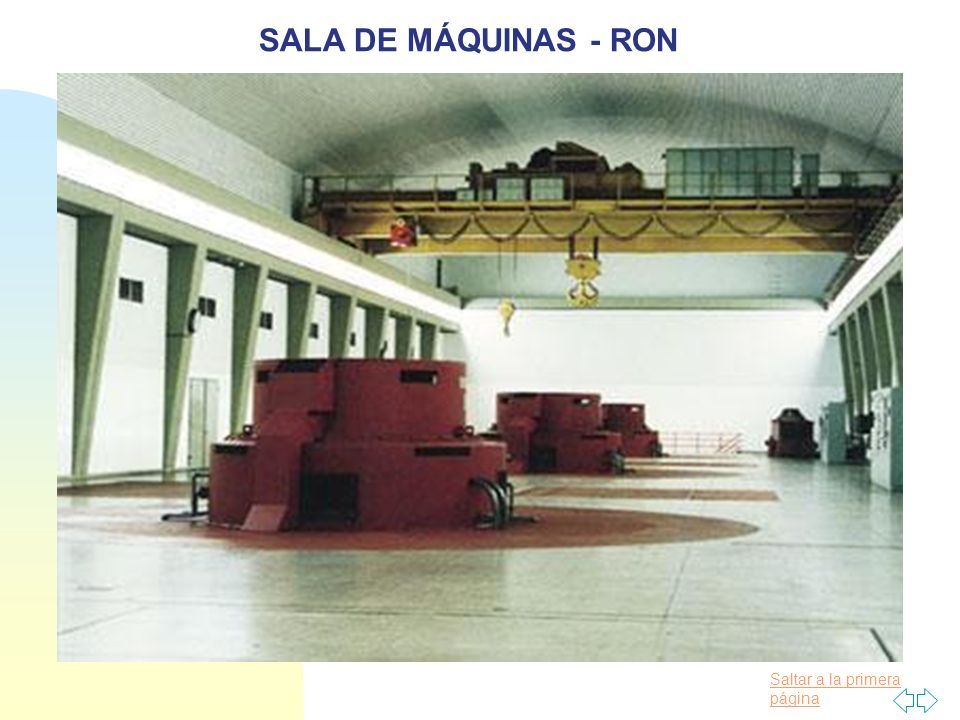

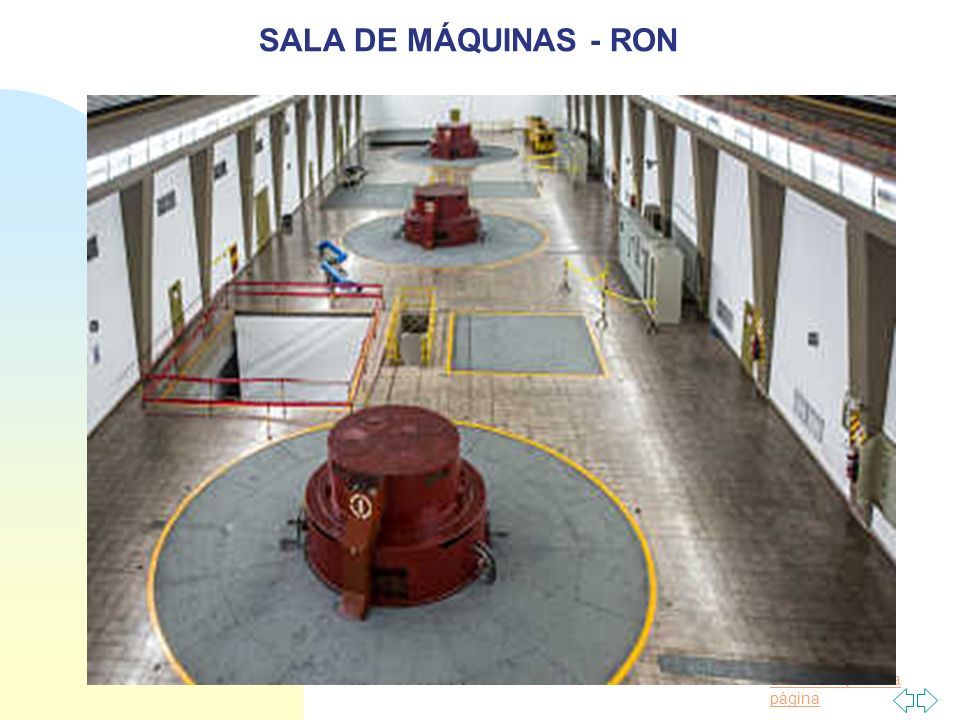

14 Saltar a la primera página SALA DE MÁQUINAS - RON

15 Saltar a la primera página SALA DE MÁQUINAS - RON

16 Saltar a la primera página ESQUEMA COMPLEJO HIDROELÉCTRICO DE MANTARO

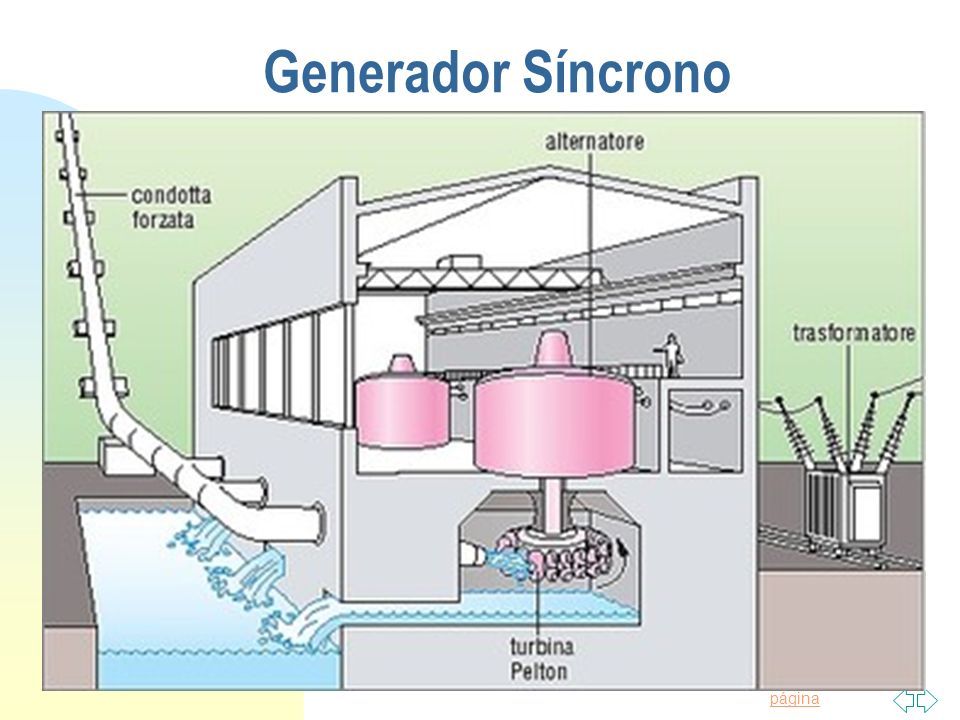

17 Saltar a la primera página Generador Síncrono

18 Saltar a la primera página

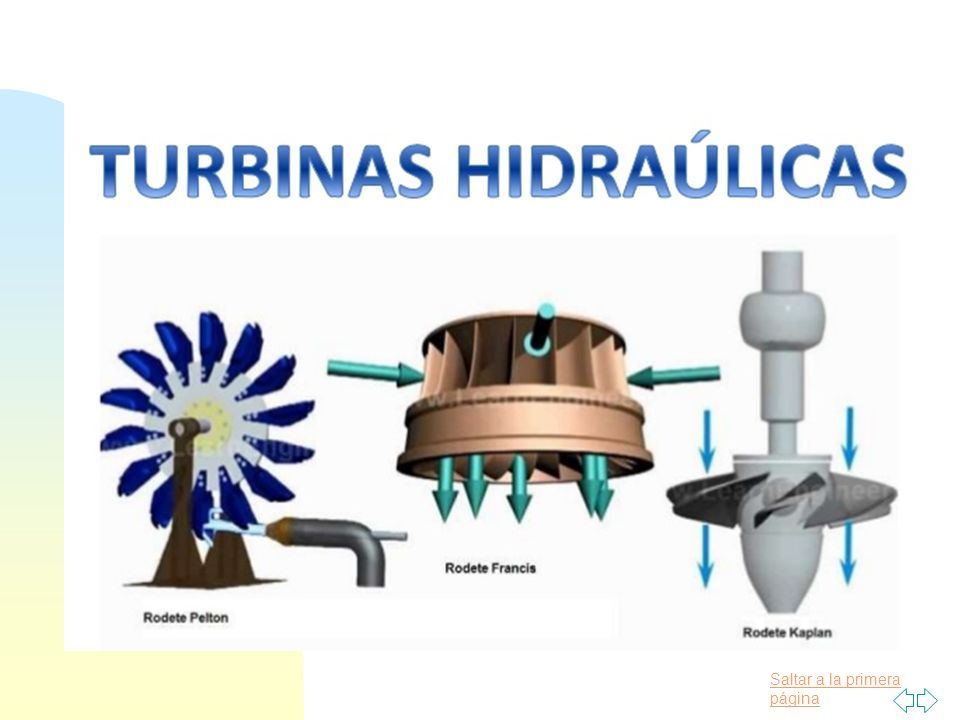

19 Saltar a la primera página

20 Saltar a la primera página CARACTERÍSTICAS DEL LOS GENERADORES SAM CANTIDAD: 07 FRECUENCIA: 60 Hz POTENCIA NOMINAL: 145 MVA TENSIÓN NOMINAL: 13,8 Kv NÚMERO DE POLOS: 16 VELOCIDAD SÍNCRONA: 450 RPM FACTOR DE POTENCIA: 0,8 TRANSFORMAORES MONOFÁSICOS: 22 TENSIÓN DE TRANASFORMADORES: 13.8 / 220 Kv TURBINA: PELTON INYECTORES: 4 EJE: VERTICAL SALTO HIDRÁULICO: 820 m

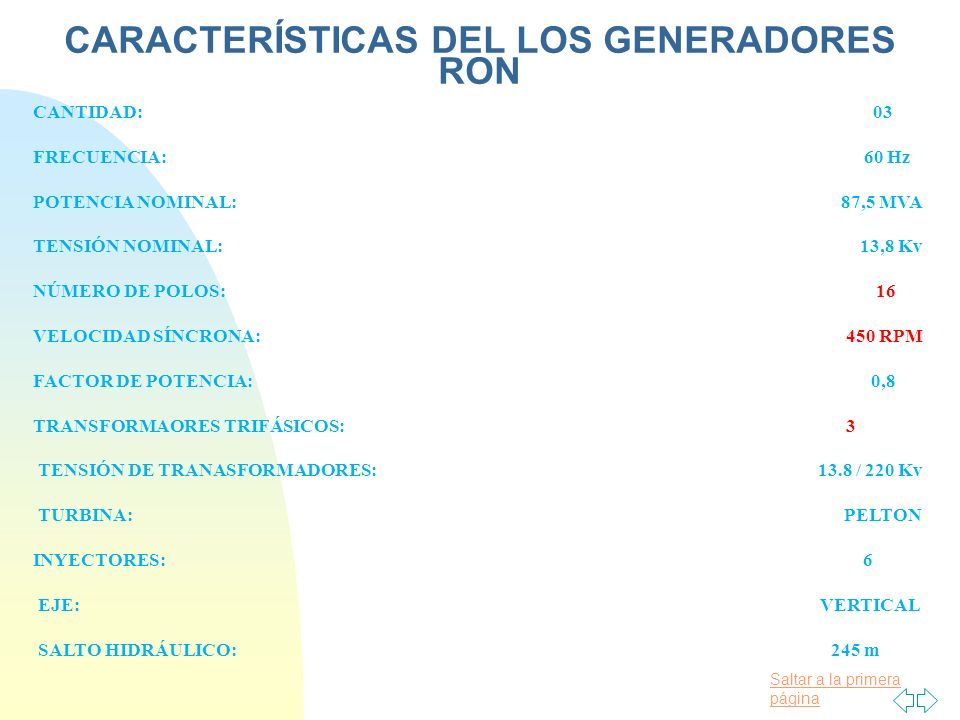

21 Saltar a la primera página CARACTERÍSTICAS DEL LOS GENERADORES RON CANTIDAD: 03 FRECUENCIA: 60 Hz POTENCIA NOMINAL: 87,5 MVA TENSIÓN NOMINAL: 13,8 Kv NÚMERO DE POLOS: 16 VELOCIDAD SÍNCRONA: 450 RPM FACTOR DE POTENCIA: 0,8 TRANSFORMAORES TRIFÁSICOS: 3 TENSIÓN DE TRANASFORMADORES: 13.8 / 220 Kv TURBINA: PELTON INYECTORES: 6 EJE: VERTICAL SALTO HIDRÁULICO: 245 m

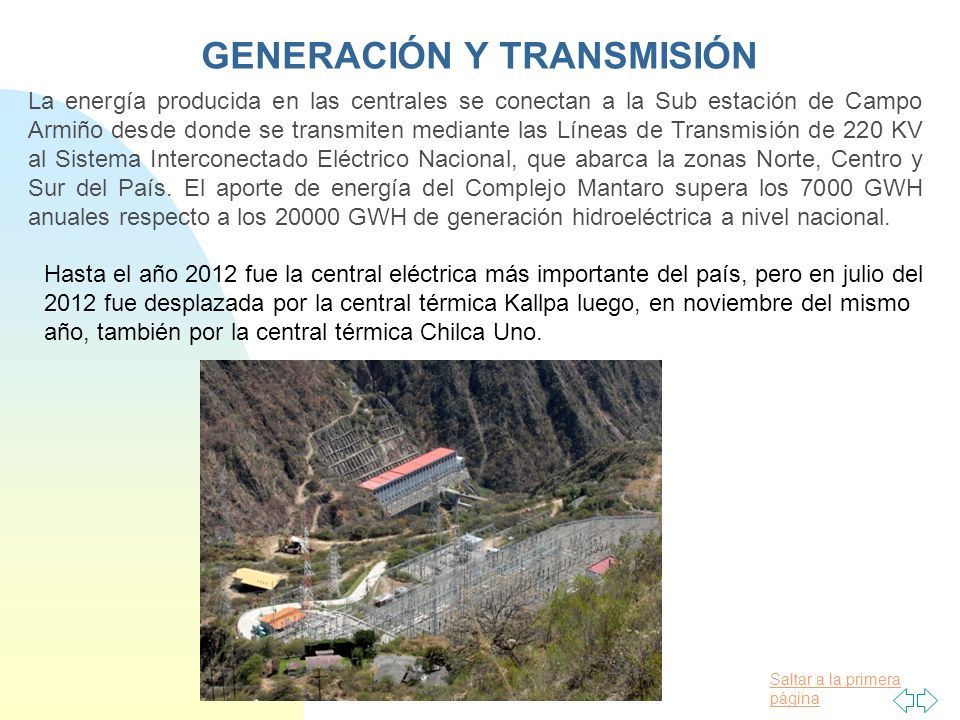

22 Saltar a la primera página La energía producida en las centrales se conectan a la Sub estación de Campo Armiño desde donde se transmiten mediante las Líneas de Transmisión de 220 KV al Sistema Interconectado Eléctrico Nacional, que abarca la zonas Norte, Centro y Sur del País. El aporte de energía del Complejo Mantaro supera los 7000 GWH anuales respecto a los 20000 GWH de generación hidroeléctrica a nivel nacional. Hasta el año 2012 fue la central eléctrica más importante del país, pero en julio del 2012 fue desplazada por la central térmica Kallpa luego, en noviembre del mismo año, también por la central térmica Chilca Uno. GENERACIÓN Y TRANSMISIÓN

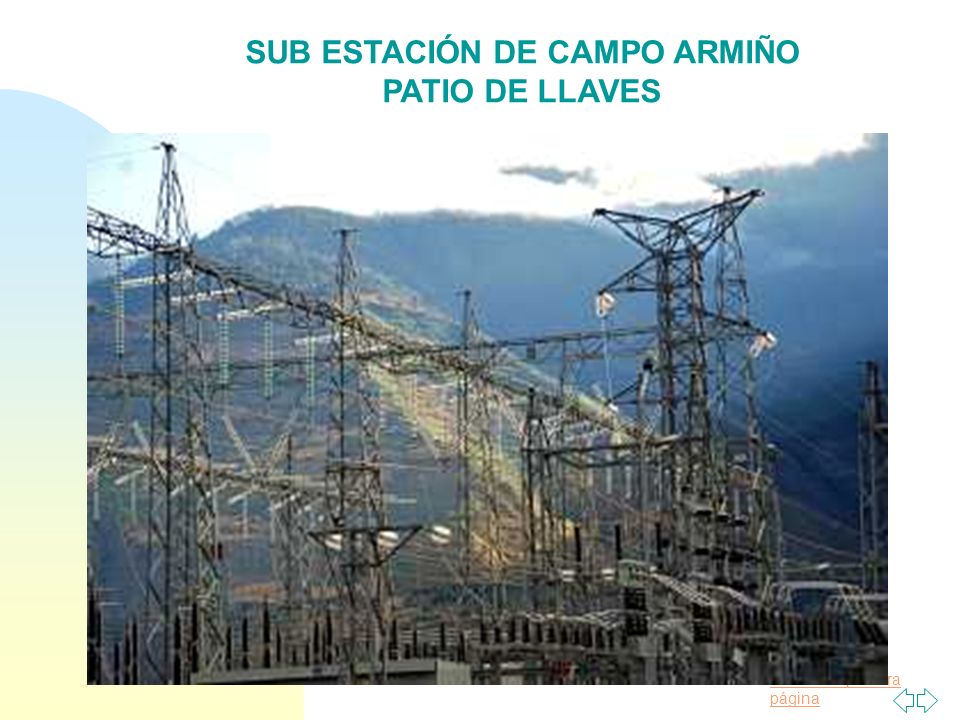

23 Saltar a la primera página SUB ESTACIÓN DE CAMPO ARMIÑO PATIO DE LLAVES

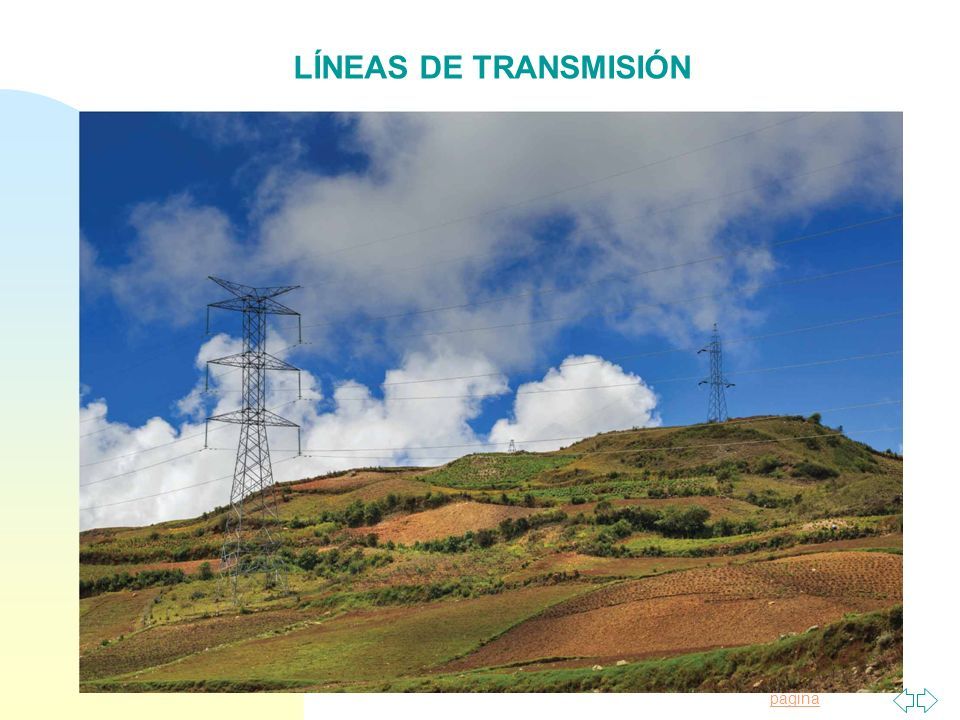

24 Saltar a la primera página LÍNEAS DE TRANSMISIÓN

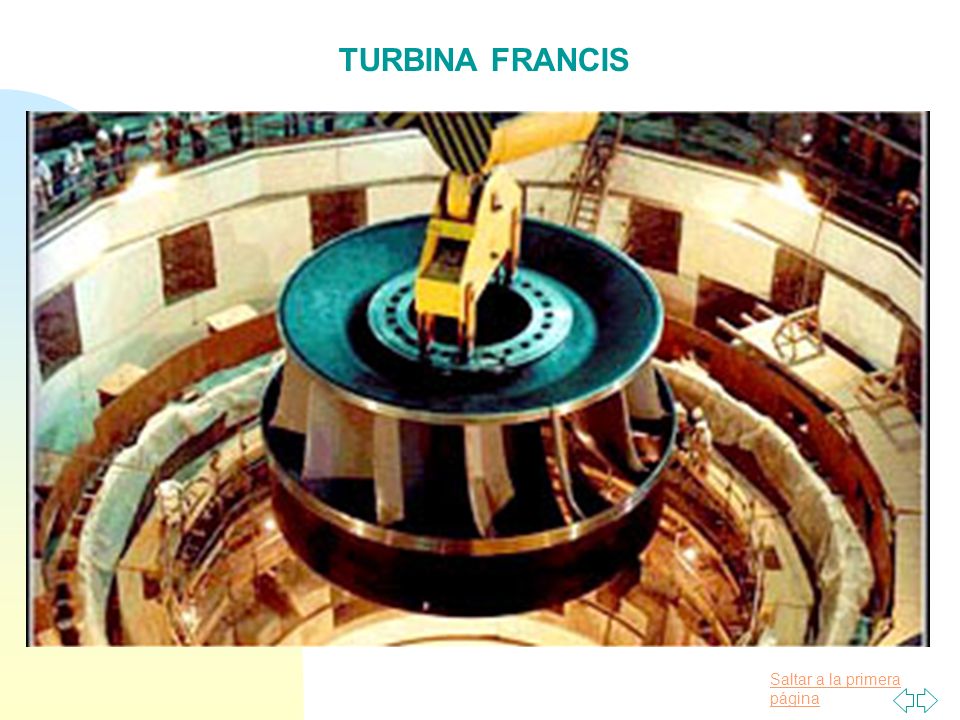

25 Saltar a la primera página TURBINA FRANCIS

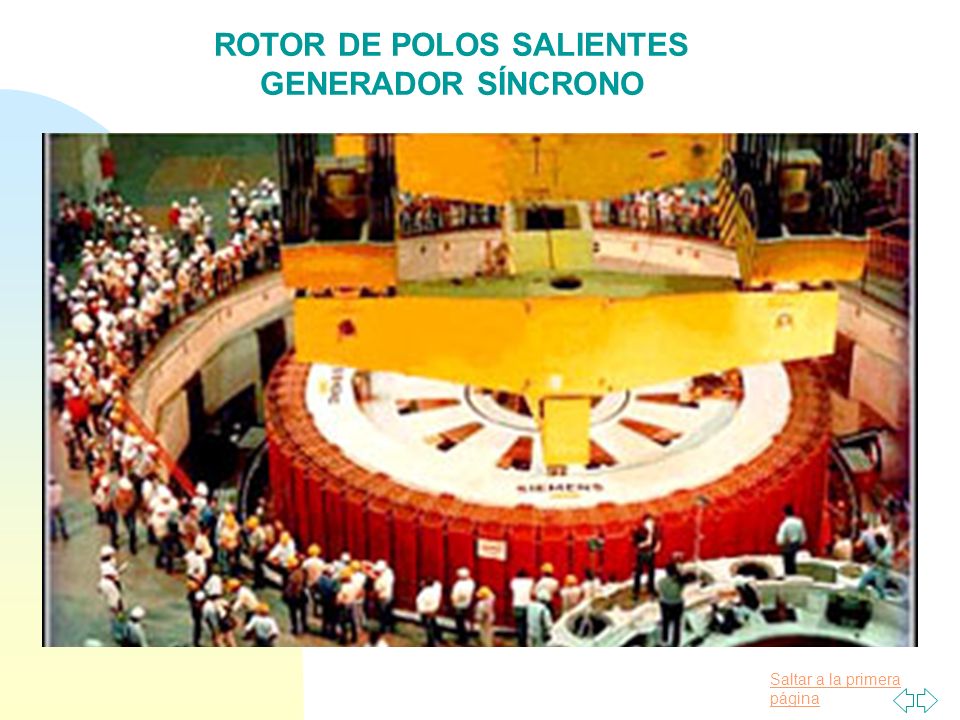

26 Saltar a la primera página ROTOR DE POLOS SALIENTES GENERADOR SÍNCRONO

27 Saltar a la primera página GRACIAS APROVECHEN LA VISITA TÉCNICA http://www.electroperu.com.pe/ElectroWebPublica/PaginaExterna.a spx?id=9&modo=submenu&idioma=ESPANOL https://www.youtube.com/watch?v=44P_L38mF64
