1 SISTEMAS CLASICOS DE EXCITACIÓN DE LOS GENERADORES TRIFASICOS SINCRONOS

2 El sistema de excitación consta de los aparatos y maquinas cuyo objetivo es suministrar la energía necesaria para excitar el alternador.

3 Rotor de generador de 100 MW
En las grandes centrales hidráulicas las velocidades de sincronismo están dentro del intervalo rpm, llegando a tener como mucho 24 pares de polos.

4 Frecuencia (F) = 60 ciclos
Pares de Polos (P.P) = 24 # Polos (#P) = 48 Revoluciones por minuto (RPM) = RPM = = 150

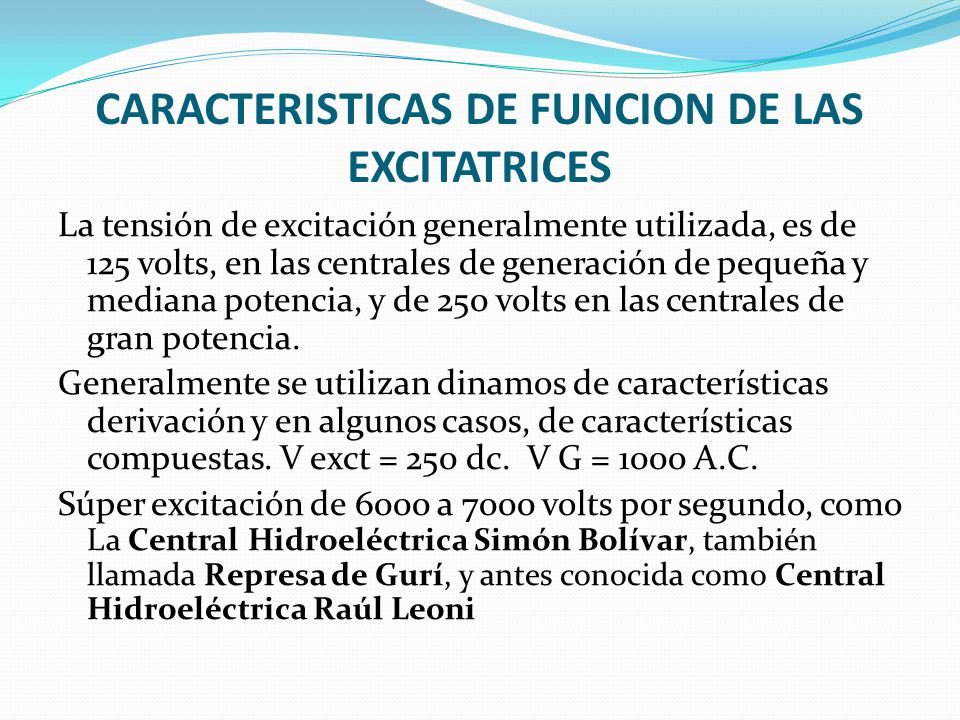

5 CARACTERISTICAS DE FUNCION DE LAS EXCITATRICES
La tensión de excitación generalmente utilizada, es de 125 volts, en las centrales de generación de pequeña y mediana potencia, y de 250 volts en las centrales de gran potencia. Generalmente se utilizan dinamos de características derivación y en algunos casos, de características compuestas. V exct = 250 dc. V G = 1000 A.C. Súper excitación de 6000 a 7000 volts por segundo, como La Central Hidroeléctrica Simón Bolívar, también llamada Represa de Gurí, y antes conocida como Central Hidroeléctrica Raúl Leoni

6 Reóstato de Campo inductor

7 SISTEMAS DE EXCITACIÓN. EXCITACIÓN INDEPENDIENTE
La conforman un grupo de excitatriz, un dinamo de tensión constante y un motor o turbina auxiliar, sirve para la excitación de varios alternadores, regulando la corriente de estos por un reóstato de campo. La excitatriz puede ser de 250 a 300 volts de respuesta rápida. Vin = 400 a 600 volts x segundo.

8 V exct. = 250 dc V G = 1000

9 EXCITACIÓN PROPIA Por medio de una excitatriz auto excitada en derivación, con regulación de la corriente de excitación del alternador, atravez del reóstato de campo de la excitatriz

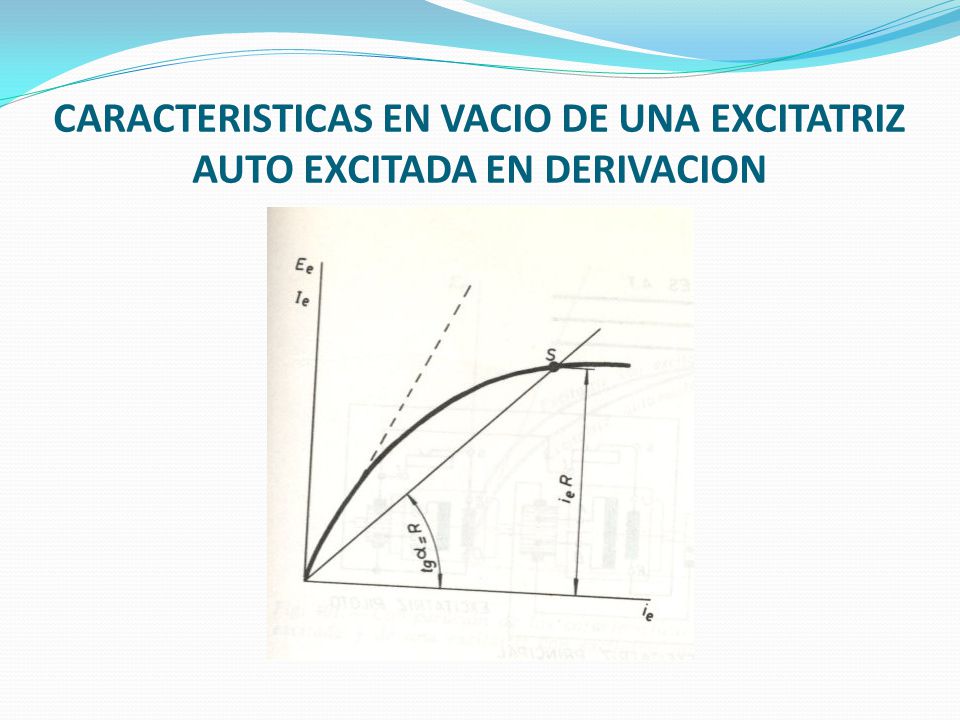

10 CARACTERISTICAS EN VACIO DE UNA EXCITATRIZ AUTO EXCITADA EN DERIVACION

11 SISTEMA CON EXCITATRIZ PRINCIPAL Y EXCITATRIZ PILOTO

12 SISTEMA CON EXCITATRIZ PRINCIPAL Y EXCITATRIZ PILOTO
Excitación por medio de un grupo montado sobre el eje del alternador formado por una excitatriz principal auto excitada y de una dinamo elevadora piloto funcionando a tensión constante, que alimenta el arrollamiento de la excitatriz principal, sumando su tensión a la de la dinamo auto excitada principal.

13 SISTEMA CON EXCITATRIZ PRINCIPAL Y EXCITATRIZ PILOTO

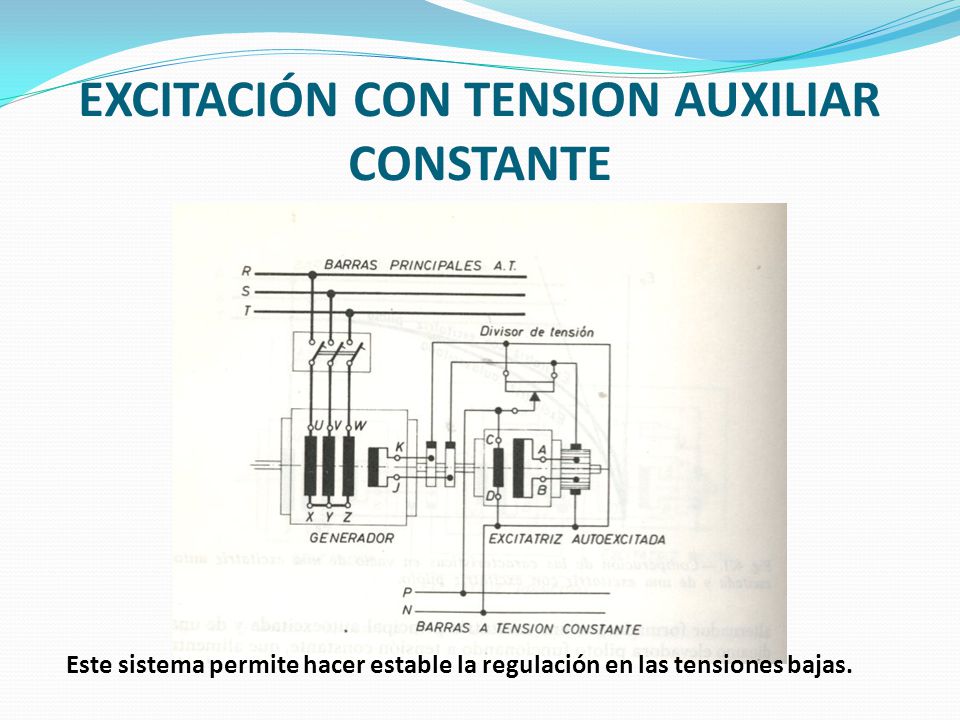

14 EXCITACIÓN CON TENSION AUXILIAR CONSTANTE
Este sistema permite hacer estable la regulación en las tensiones bajas.

15 SISTEMA DE EXCITACIÓN CON GRUPO DE EXCITACIÓN INDEPENDIENTE ACCIONADO POR MOTOR ELECTRICO O POR TURBINA AUXILIAR. Este sistema es empleado para turbo generador de muy elevada potencia, como en centrales hidráulicas de muy bajas revoluciones

16 SISTEMAS MODERNOS DE EXCITACIÓN DE LOS GENERADORES TRIFASICOS SINCRONOS

17 REGULEDOR DE VOLTAJE O MODULO DE EXCITACION
Suministro de voltaje requerido, excitadores sin escobillas.

18 EXCITACIÓN DE CORRIENTE ALTERNA CONECTADA EN ESTRELLA

19 EXCITATRIZ DE CORRIENTE ALTERNA EN DELTA

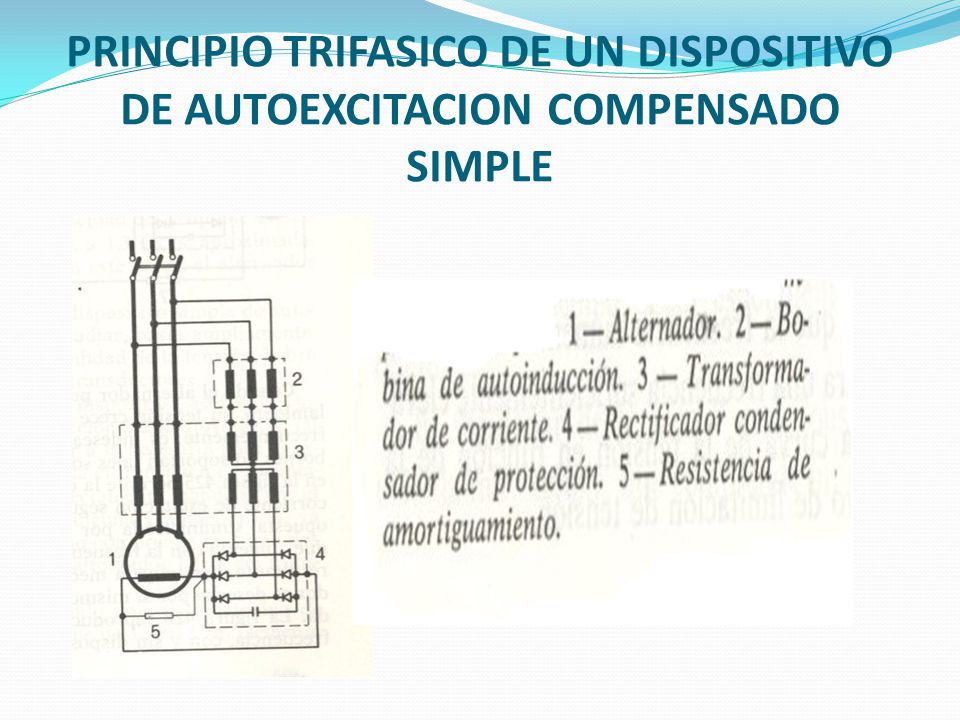

20 PRINCIPIO TRIFASICO DE UN DISPOSITIVO DE AUTOEXCITACION COMPENSADO SIMPLE

21 ¿ PREGUNTAS ? GRACIAS POR SU ATENCION
