1 / Descripción del producto Transductor DADE-MVC Salir

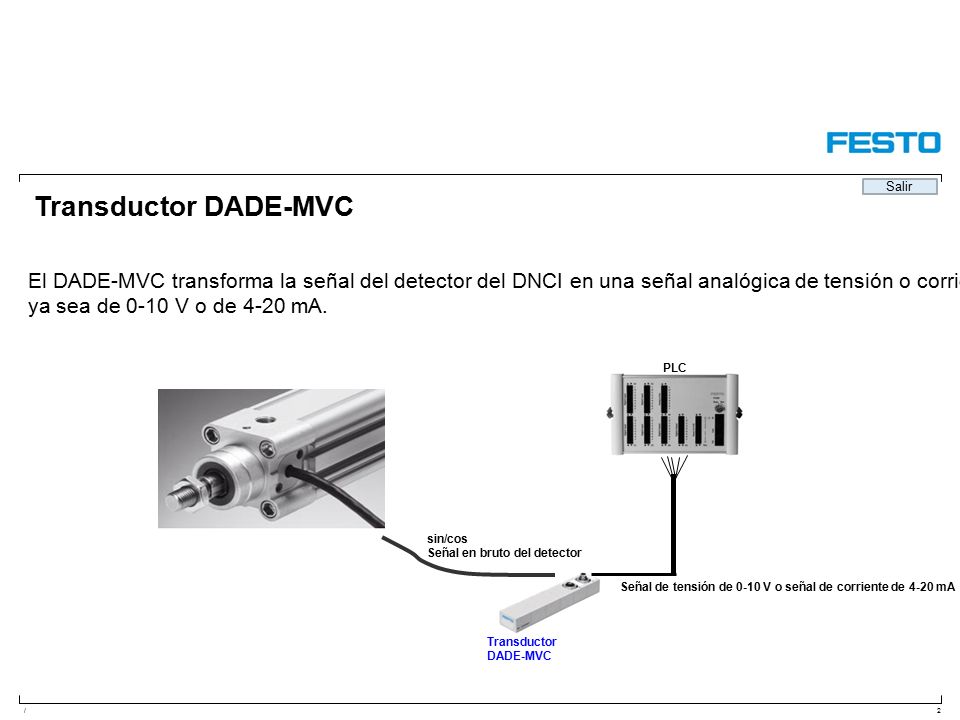

2 / Transductor DADE-MVC PLC Señal de tensión de 0-10 V o señal de corriente de 4-20 mA sin/cos Señal en bruto del detector Transductor DADE-MVC El DADE-MVC transforma la señal del detector del DNCI en una señal analógica de tensión o corriente: ya sea de 0-10 V o de 4-20 mA. Salir 2

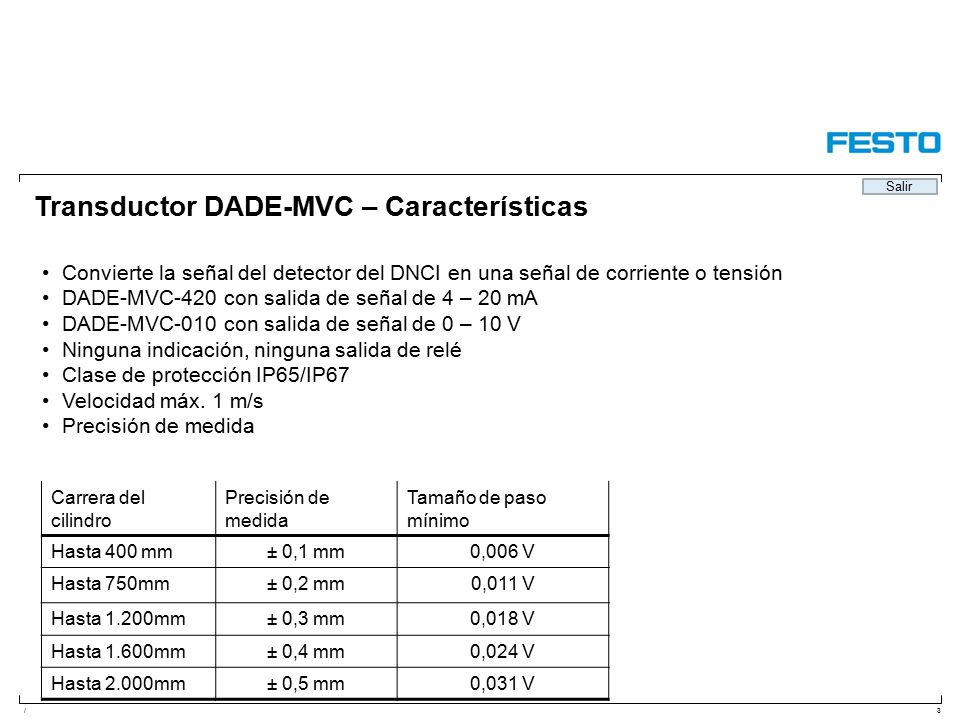

3 / Convierte la señal del detector del DNCI en una señal de corriente o tensión DADE-MVC-420 con salida de señal de 4 – 20 mA DADE-MVC-010 con salida de señal de 0 – 10 V Ninguna indicación, ninguna salida de relé Clase de protección IP65/IP67 Velocidad máx. 1 m/s Precisión de medida Carrera del cilindro Precisión de medida Tamaño de paso mínimo Hasta 400 mm± 0,1 mm0,006 V Hasta 750mm± 0,2 mm0,011 V Hasta 1.200mm± 0,3 mm0,018 V Hasta 1.600mm± 0,4 mm0,024 V Hasta 2.000mm± 0,5 mm0,031 V Transductor DADE-MVC – Características Salir 3

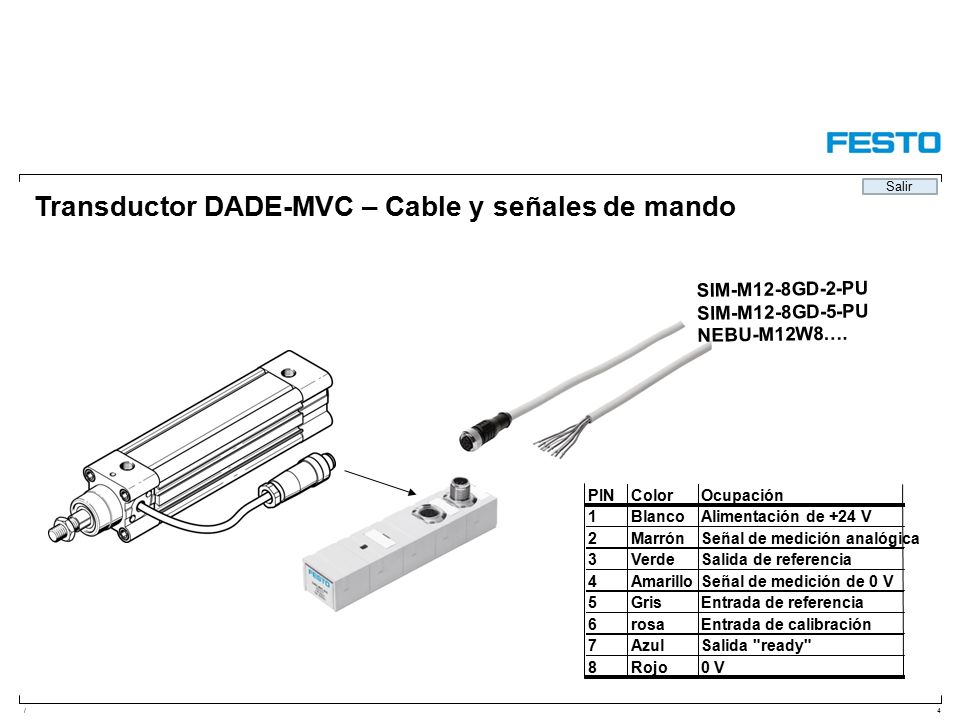

4 / SIM-M12-8GD-2-PU SIM-M12-8GD-5-PU NEBU-M12W8…. Transductor DADE-MVC – Cable y señales de mando PINColorOcupación 1BlancoAlimentación de +24 V 2MarrónSeñal de medición analógica 3VerdeSalida de referencia 4AmarilloSeñal de medición de 0 V 5GrisEntrada de referencia 6rosaEntrada de calibración 7AzulSalida "ready" 8Rojo0 V Salir 4

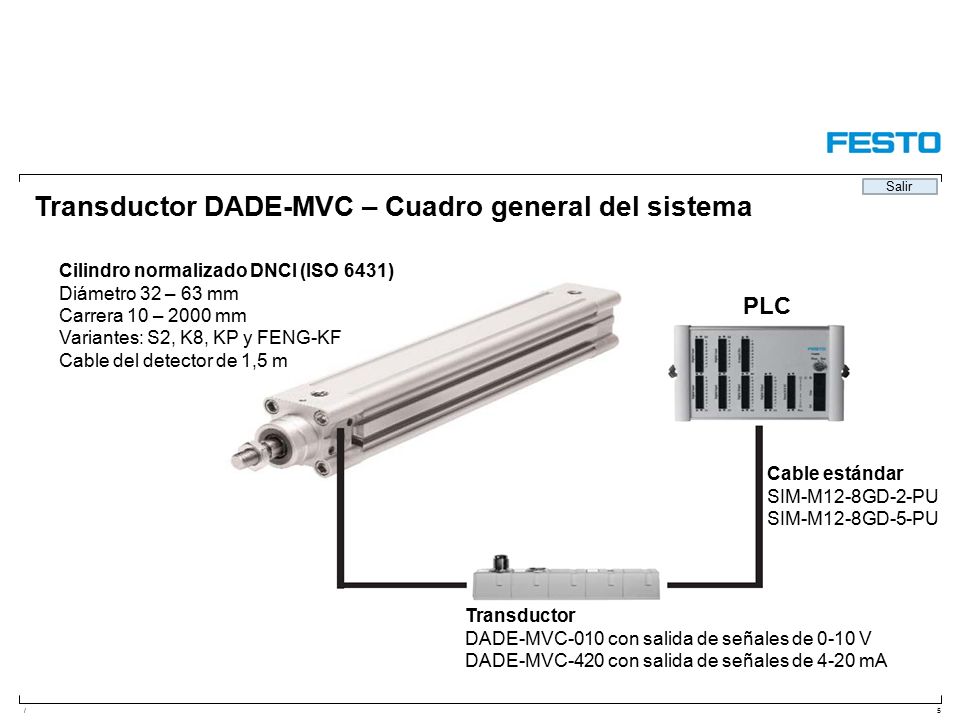

5 / Transductor DADE-MVC-010 con salida de señales de 0-10 V DADE-MVC-420 con salida de señales de 4-20 mA Cable estándar SIM-M12-8GD-2-PU SIM-M12-8GD-5-PU Transductor DADE-MVC – Cuadro general del sistema PLC Cilindro normalizado DNCI (ISO 6431) Diámetro 32 – 63 mm Carrera 10 – 2000 mm Variantes: S2, K8, KP y FENG-KF Cable del detector de 1,5 m Salir 5

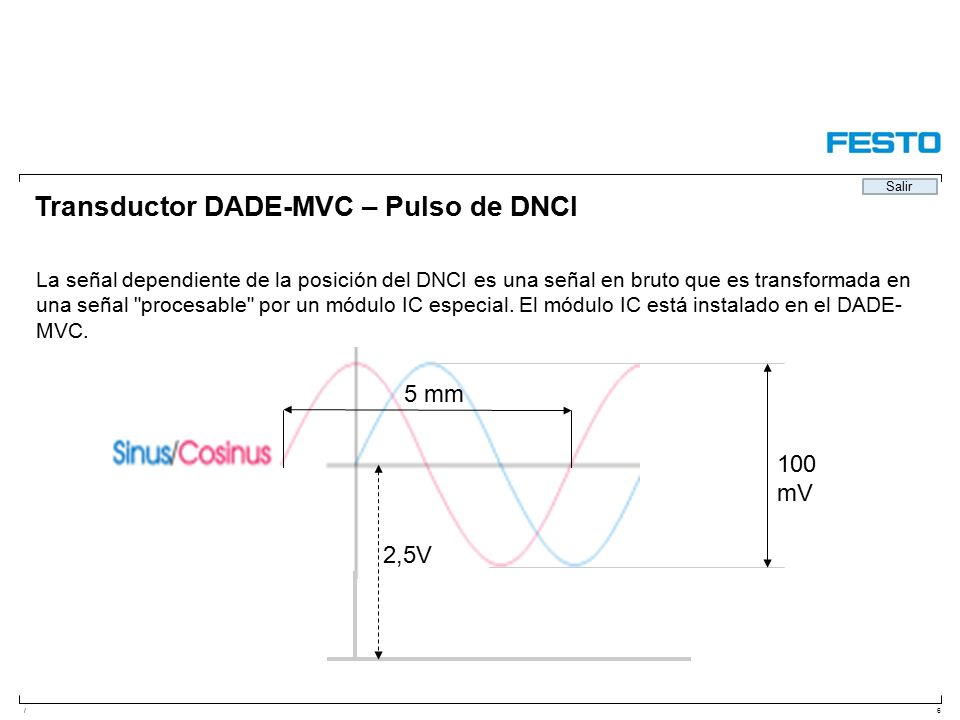

6 / 2,5V 100 mV 5 mm La señal dependiente de la posición del DNCI es una señal en bruto que es transformada en una señal "procesable" por un módulo IC especial. El módulo IC está instalado en el DADE- MVC. Transductor DADE-MVC – Pulso de DNCI Salir 6

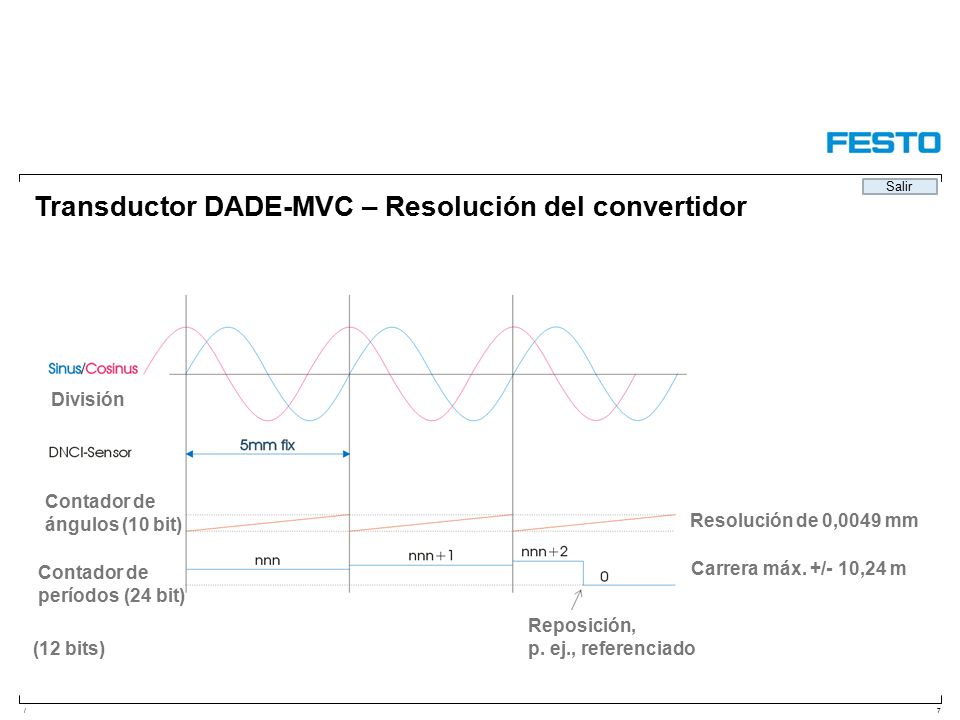

7 / Transductor DADE-MVC – Resolución del convertidor División Contador de ángulos (10 bit) Contador de períodos (24 bit) Reposición, p. ej., referenciado (12 bits) Resolución de 0,0049 mm Carrera máx. +/- 10,24 m Salir 7

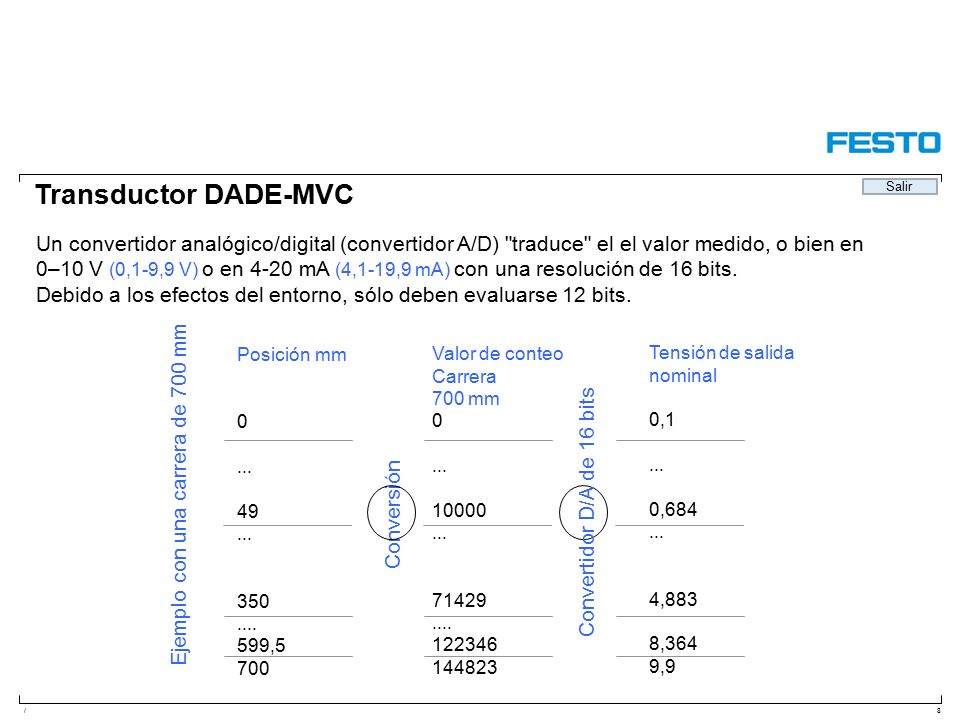

8 / Valor de conteo Carrera 700 mm 0... 10000... 71429.... 122346 144823 Conversión Posición mm 0... 49... 350.... 599,5 700 Convertidor D/A de 16 bits Tensión de salida nominal 0,1... 0,684... 4,883 8,364 9,9 Un convertidor analógico/digital (convertidor A/D) "traduce" el el valor medido, o bien en 0–10 V (0,1-9,9 V) o en 4-20 mA (4,1-19,9 mA) con una resolución de 16 bits. Debido a los efectos del entorno, sólo deben evaluarse 12 bits. Ejemplo con una carrera de 700 mm Transductor DADE-MVC Salir 8

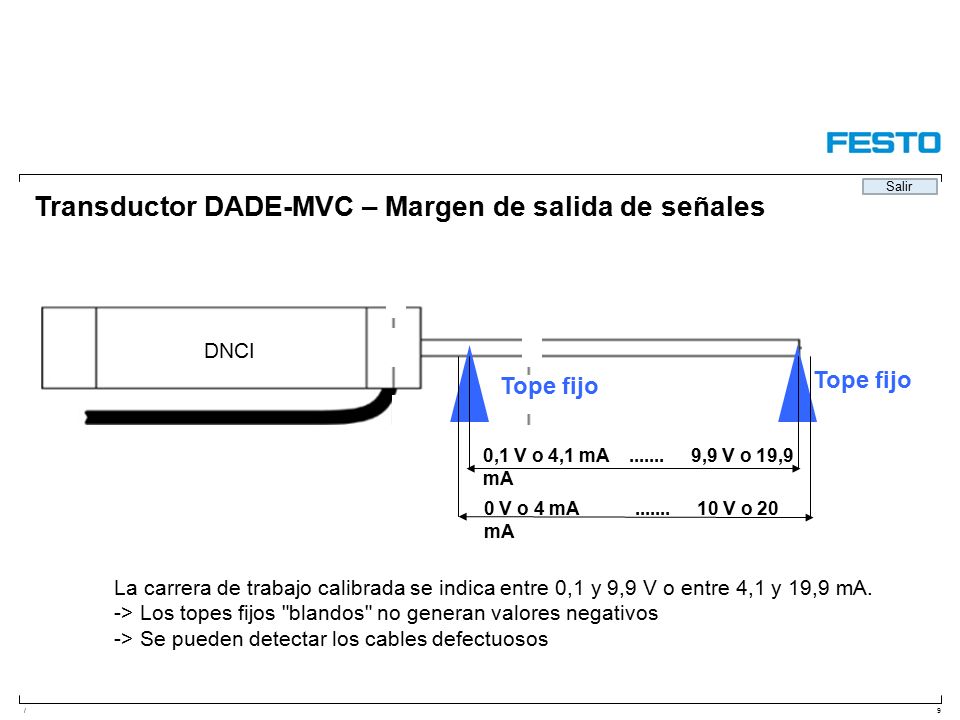

9 / DNCI Tope fijo 0,1 V o 4,1 mA....... 9,9 V o 19,9 mA 0 V o 4 mA....... 10 V o 20 mA La carrera de trabajo calibrada se indica entre 0,1 y 9,9 V o entre 4,1 y 19,9 mA. -> Los topes fijos "blandos" no generan valores negativos -> Se pueden detectar los cables defectuosos Transductor DADE-MVC – Margen de salida de señales Salir 9

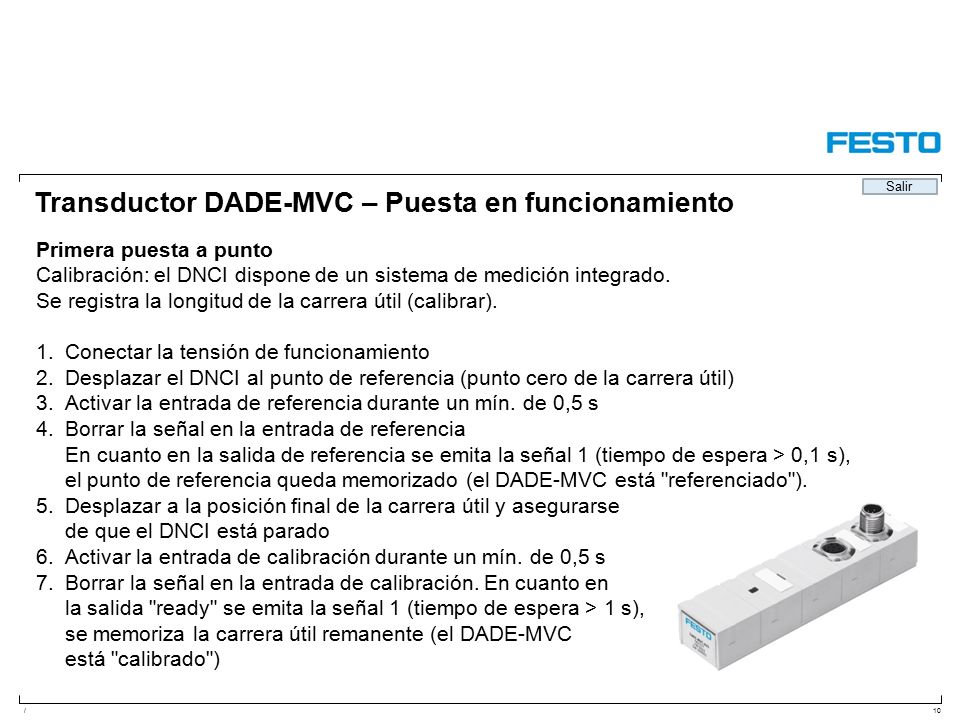

10 / Primera puesta a punto Calibración: el DNCI dispone de un sistema de medición integrado. Se registra la longitud de la carrera útil (calibrar). 1.Conectar la tensión de funcionamiento 2.Desplazar el DNCI al punto de referencia (punto cero de la carrera útil) 3.Activar la entrada de referencia durante un mín. de 0,5 s 4.Borrar la señal en la entrada de referencia En cuanto en la salida de referencia se emita la señal 1 (tiempo de espera > 0,1 s), el punto de referencia queda memorizado (el DADE-MVC está "referenciado"). 5.Desplazar a la posición final de la carrera útil y asegurarse de que el DNCI está parado 6.Activar la entrada de calibración durante un mín. de 0,5 s 7.Borrar la señal en la entrada de calibración. En cuanto en la salida "ready" se emita la señal 1 (tiempo de espera > 1 s), se memoriza la carrera útil remanente (el DADE-MVC está "calibrado") Transductor DADE-MVC – Puesta en funcionamiento Salir 10

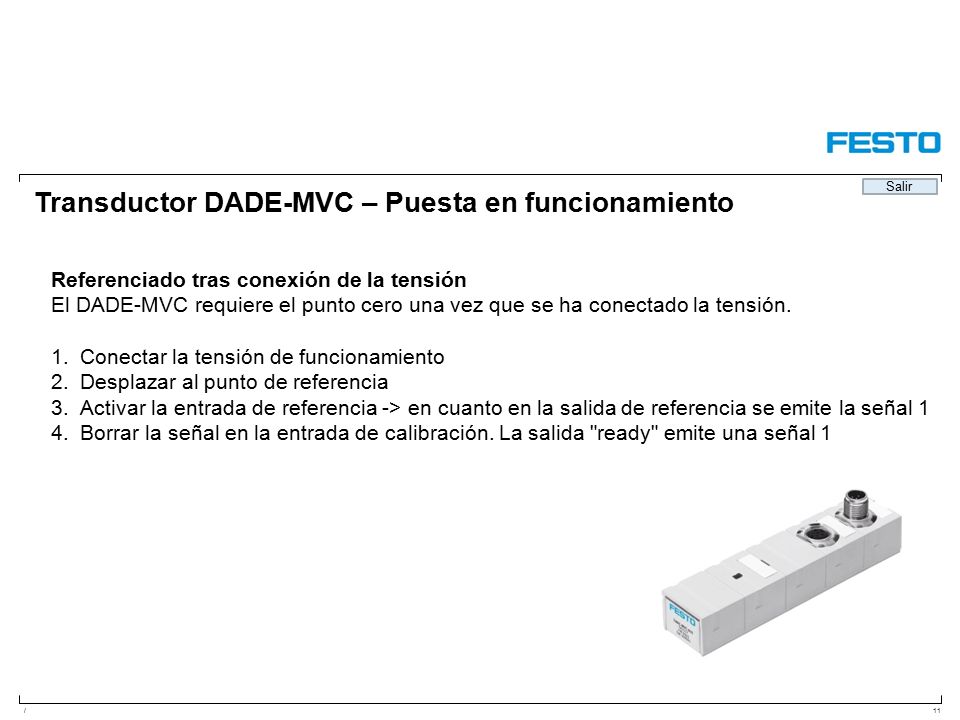

11 / Referenciado tras conexión de la tensión El DADE-MVC requiere el punto cero una vez que se ha conectado la tensión. 1.Conectar la tensión de funcionamiento 2.Desplazar al punto de referencia 3.Activar la entrada de referencia -> en cuanto en la salida de referencia se emite la señal 1 4.Borrar la señal en la entrada de calibración. La salida "ready" emite una señal 1 Transductor DADE-MVC – Puesta en funcionamiento Salir 11
