EL MICROMETRO Integrantes Hugo Manuel carrillo adrián miguel ramón arias García juan Carlos cruz García.

Presentación del tema: "EL MICROMETRO Integrantes Hugo Manuel carrillo adrián miguel ramón arias García juan Carlos cruz García."— Transcripción de la presentación:

1 EL MICROMETRO Integrantes Hugo Manuel carrillo adrián miguel ramón arias García juan Carlos cruz García

2 Micrómetro  Es uno de los instrumentos que se utilizan con mayor frecuencia e metal mecánica.  Este concepto se atribuye a James Watt en 1772. Este micrómetro daba lecturas de 1/100 pulgadas en su primer caratula y en la segunda 1/250 pulgadas.  Durante el siglo pasado se logro que el micrómetro diera lecturas de.001 pulgadas y se completo su diseño básico.  El cual es aun utilizado por varios modelos de micrómetros modernos.

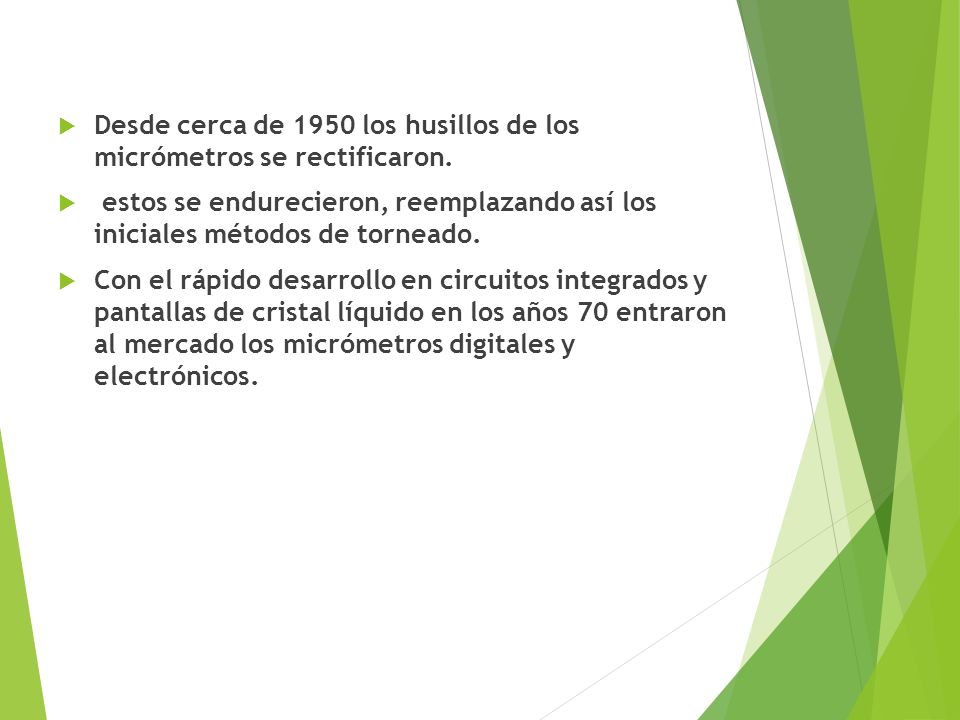

3  Desde cerca de 1950 los husillos de los micrómetros se rectificaron.  estos se endurecieron, reemplazando así los iniciales métodos de torneado.  Con el rápido desarrollo en circuitos integrados y pantallas de cristal líquido en los años 70 entraron al mercado los micrómetros digitales y electrónicos.

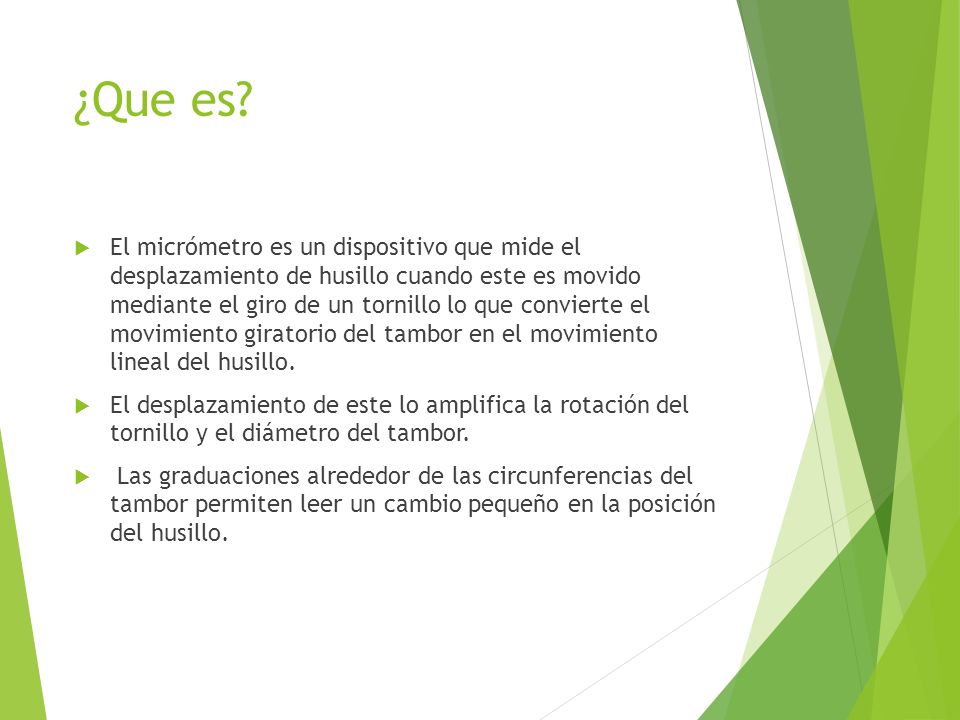

4 ¿Que es?  El micrómetro es un dispositivo que mide el desplazamiento de husillo cuando este es movido mediante el giro de un tornillo lo que convierte el movimiento giratorio del tambor en el movimiento lineal del husillo.  El desplazamiento de este lo amplifica la rotación del tornillo y el diámetro del tambor.  Las graduaciones alrededor de las circunferencias del tambor permiten leer un cambio pequeño en la posición del husillo.

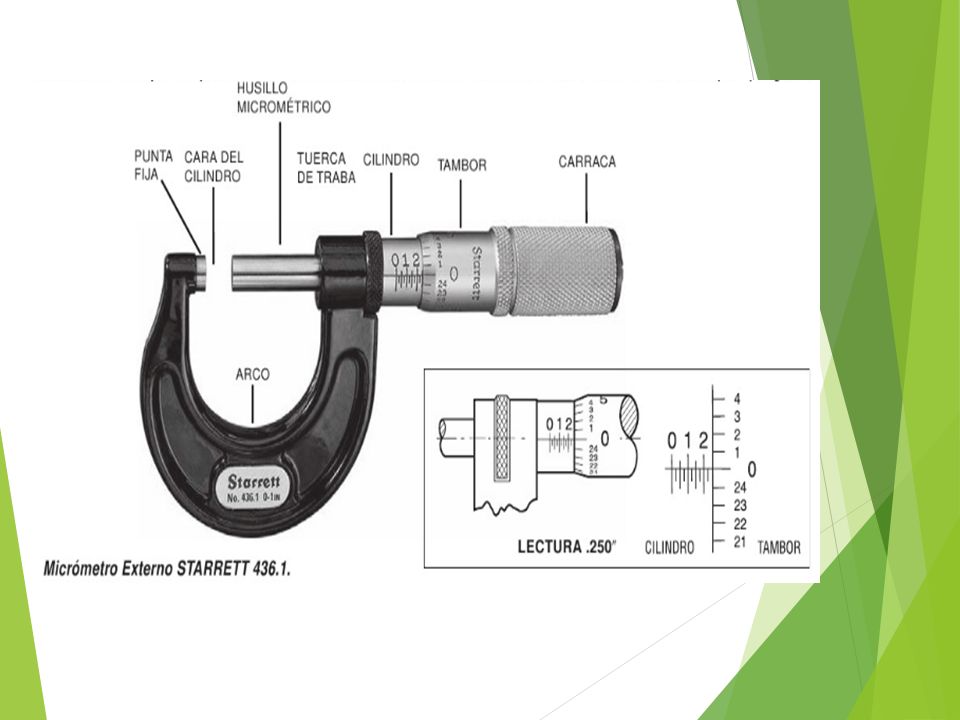

5

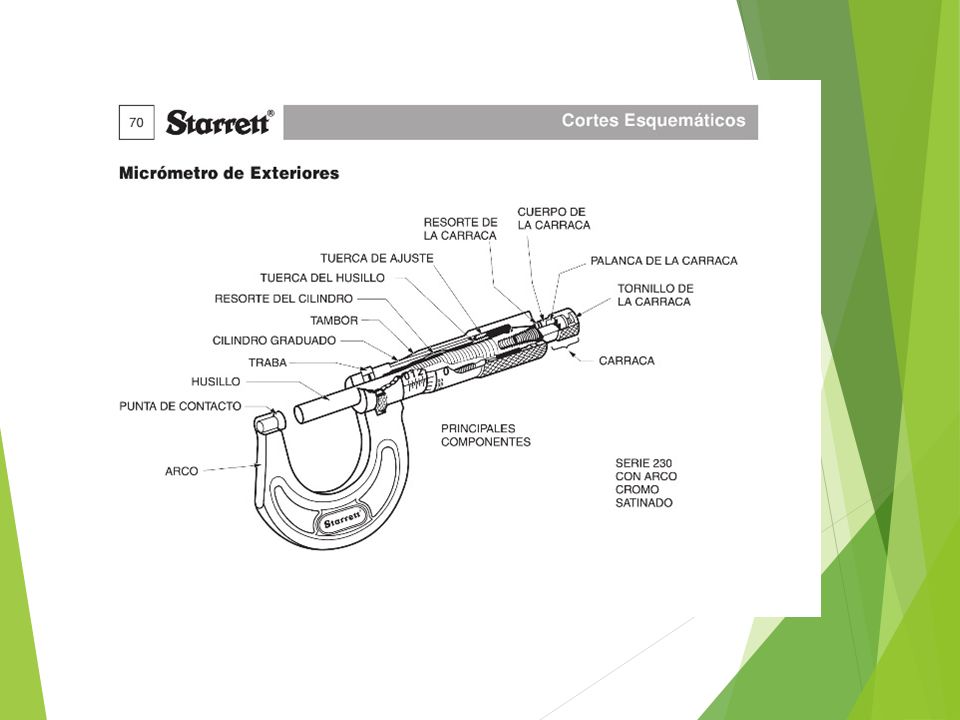

6

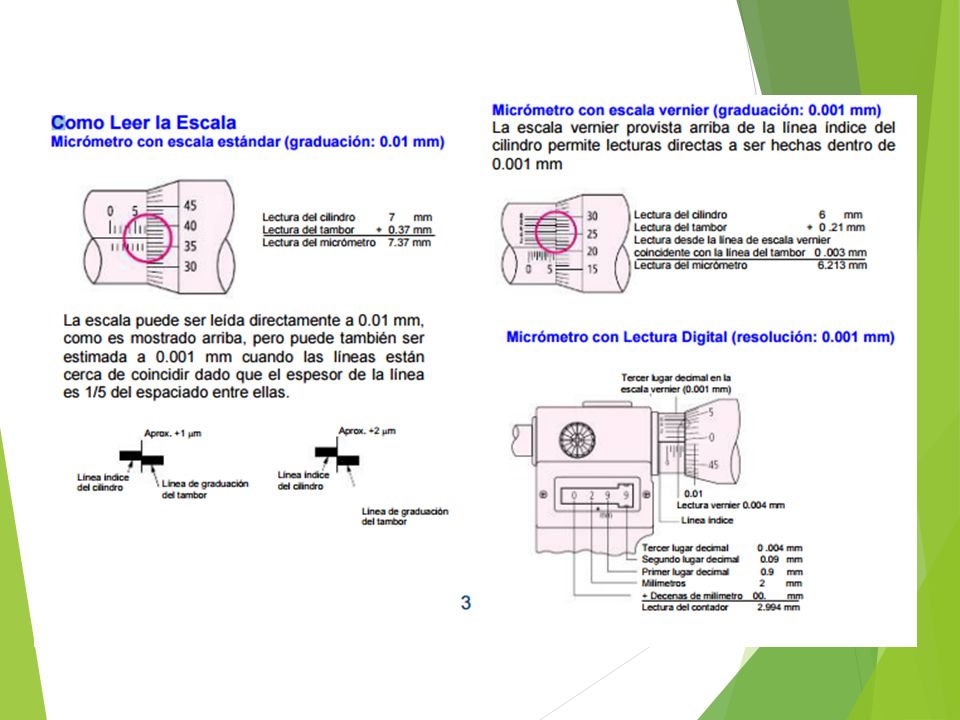

7

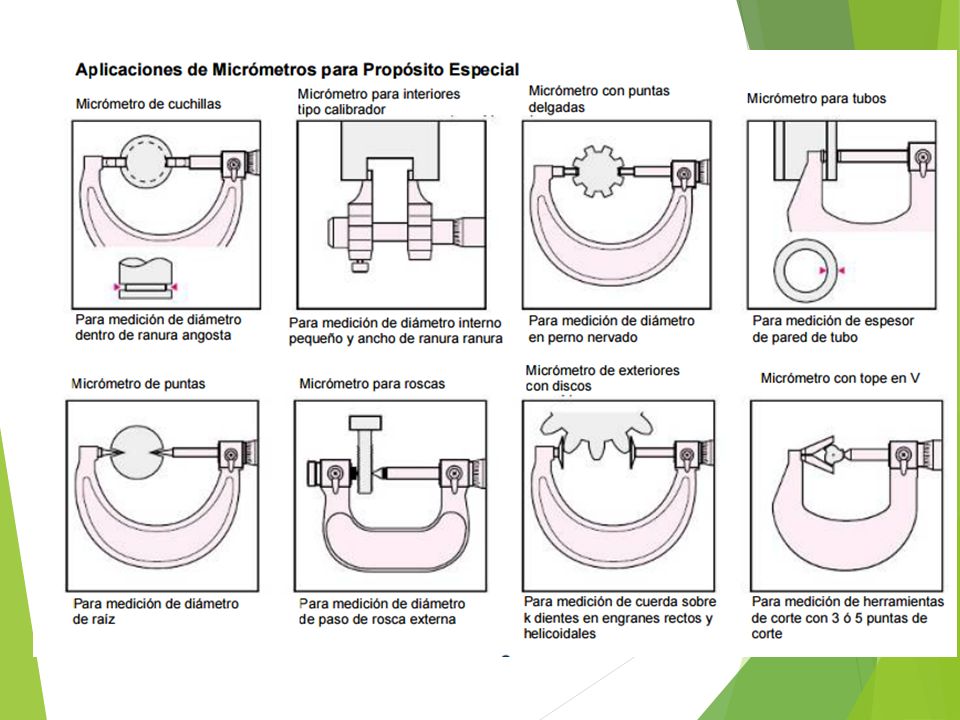

8

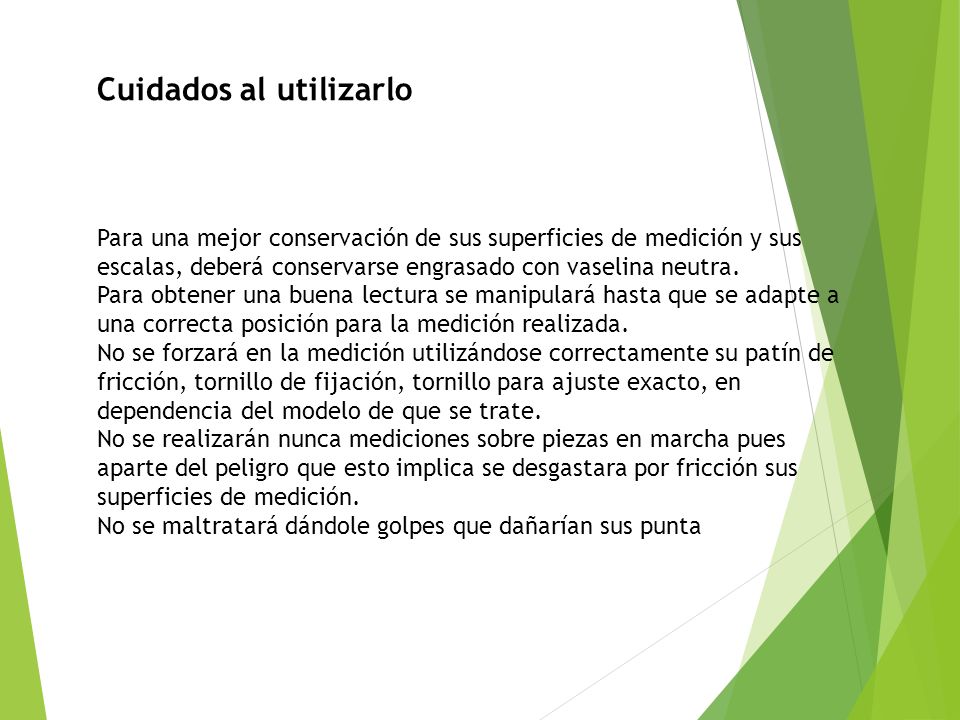

9 Cuidados al utilizarlo Para una mejor conservación de sus superficies de medición y sus escalas, deberá conservarse engrasado con vaselina neutra. Para obtener una buena lectura se manipulará hasta que se adapte a una correcta posición para la medición realizada. No se forzará en la medición utilizándose correctamente su patín de fricción, tornillo de fijación, tornillo para ajuste exacto, en dependencia del modelo de que se trate. No se realizarán nunca mediciones sobre piezas en marcha pues aparte del peligro que esto implica se desgastara por fricción sus superficies de medición. No se maltratará dándole golpes que dañarían sus punta

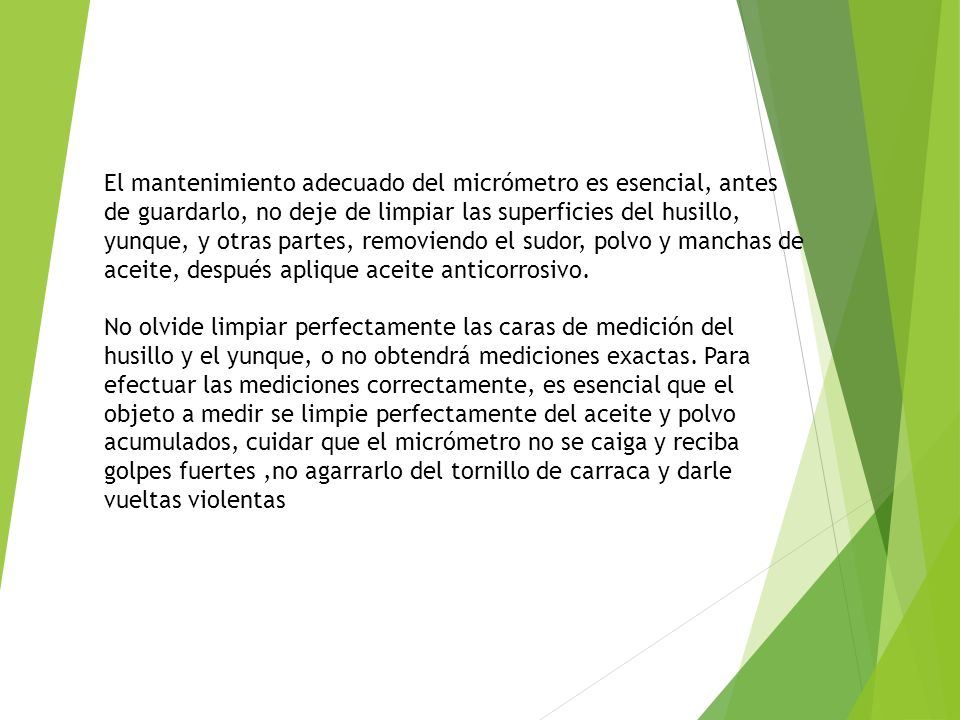

10 El mantenimiento adecuado del micrómetro es esencial, antes de guardarlo, no deje de limpiar las superficies del husillo, yunque, y otras partes, removiendo el sudor, polvo y manchas de aceite, después aplique aceite anticorrosivo. No olvide limpiar perfectamente las caras de medición del husillo y el yunque, o no obtendrá mediciones exactas. Para efectuar las mediciones correctamente, es esencial que el objeto a medir se limpie perfectamente del aceite y polvo acumulados, cuidar que el micrómetro no se caiga y reciba golpes fuertes,no agarrarlo del tornillo de carraca y darle vueltas violentas
