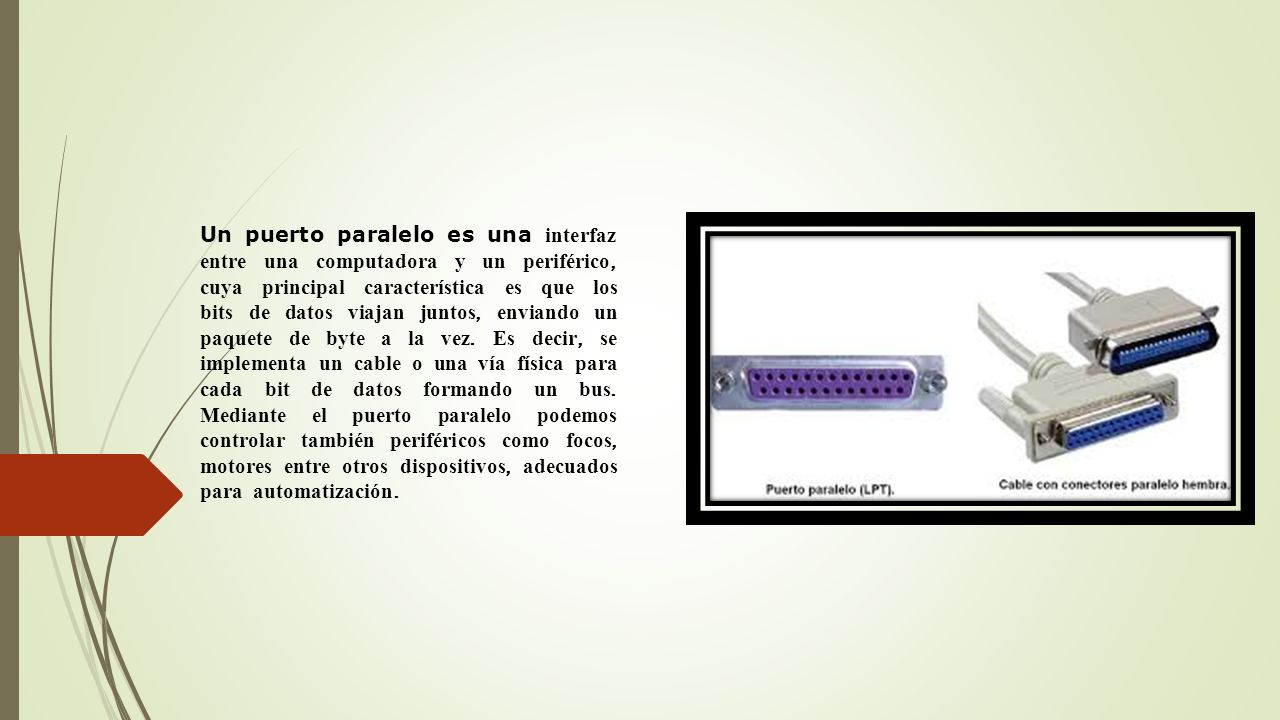

1 Un puerto paralelo es una interfaz entre una computadora y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. Mediante el puerto paralelo podemos controlar también periféricos como focos, motores entre otros dispositivos, adecuados para automatización.

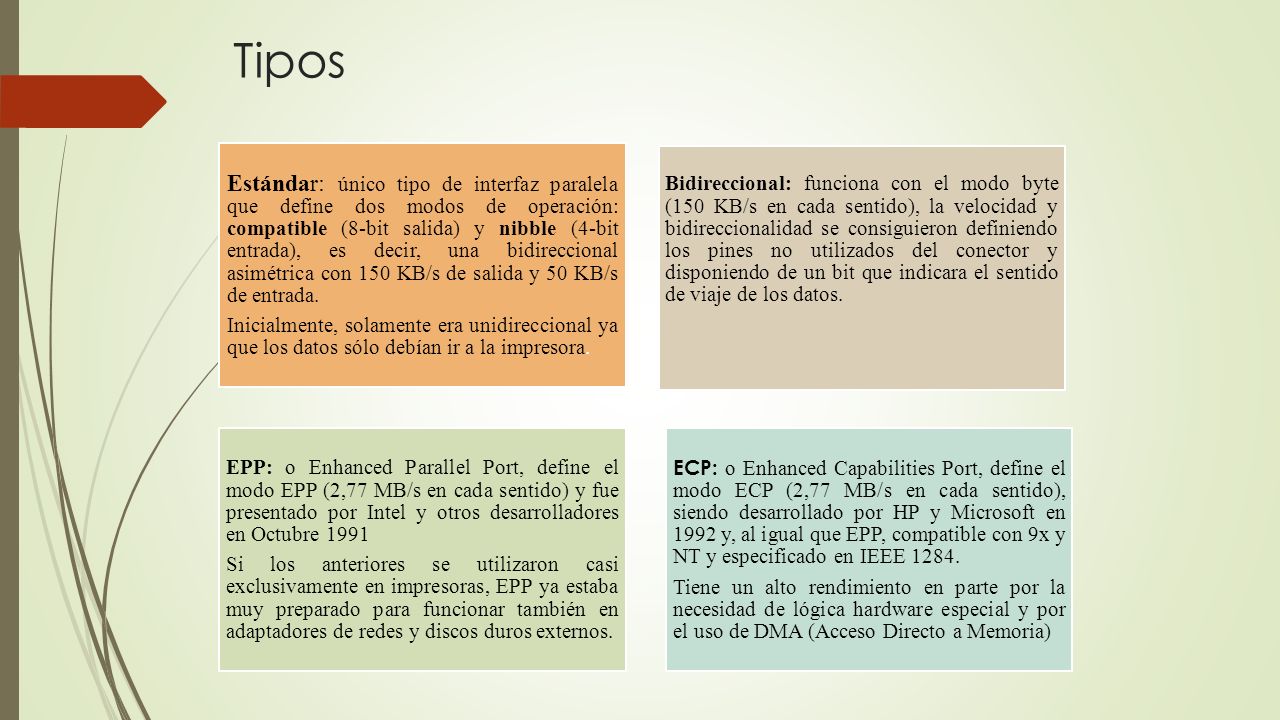

2 Tipos Estándar: único tipo de interfaz paralela que define dos modos de operación: compatible (8-bit salida) y nibble (4-bit entrada), es decir, una bidireccional asimétrica con 150 KB/s de salida y 50 KB/s de entrada. Inicialmente, solamente era unidireccional ya que los datos sólo debían ir a la impresora. Bidireccional: funciona con el modo byte (150 KB/s en cada sentido), la velocidad y bidireccionalidad se consiguieron definiendo los pines no utilizados del conector y disponiendo de un bit que indicara el sentido de viaje de los datos. EPP: o Enhanced Parallel Port, define el modo EPP (2,77 MB/s en cada sentido) y fue presentado por Intel y otros desarrolladores en Octubre 1991 Si los anteriores se utilizaron casi exclusivamente en impresoras, EPP ya estaba muy preparado para funcionar también en adaptadores de redes y discos duros externos. ECP: o Enhanced Capabilities Port, define el modo ECP (2,77 MB/s en cada sentido), siendo desarrollado por HP y Microsoft en 1992 y, al igual que EPP, compatible con 9x y NT y especificado en IEEE 1284. Tiene un alto rendimiento en parte por la necesidad de lógica hardware especial y por el uso de DMA (Acceso Directo a Memoria)

3 Descripción El puerto paralelo se incluye comúnmente incluido en la placa madre de la computadora (MotherBoard).Este puerto utiliza un conector hembra DB25 en la computadora y un conector especial macho llamado Centronic que tiene 36 pines. Es posible conectar el DB25 de 25 pines al Centronic de 36 pines ya que cerca de la mitad de los pines del Centronic van a tierra y no se conectan con el DB25.

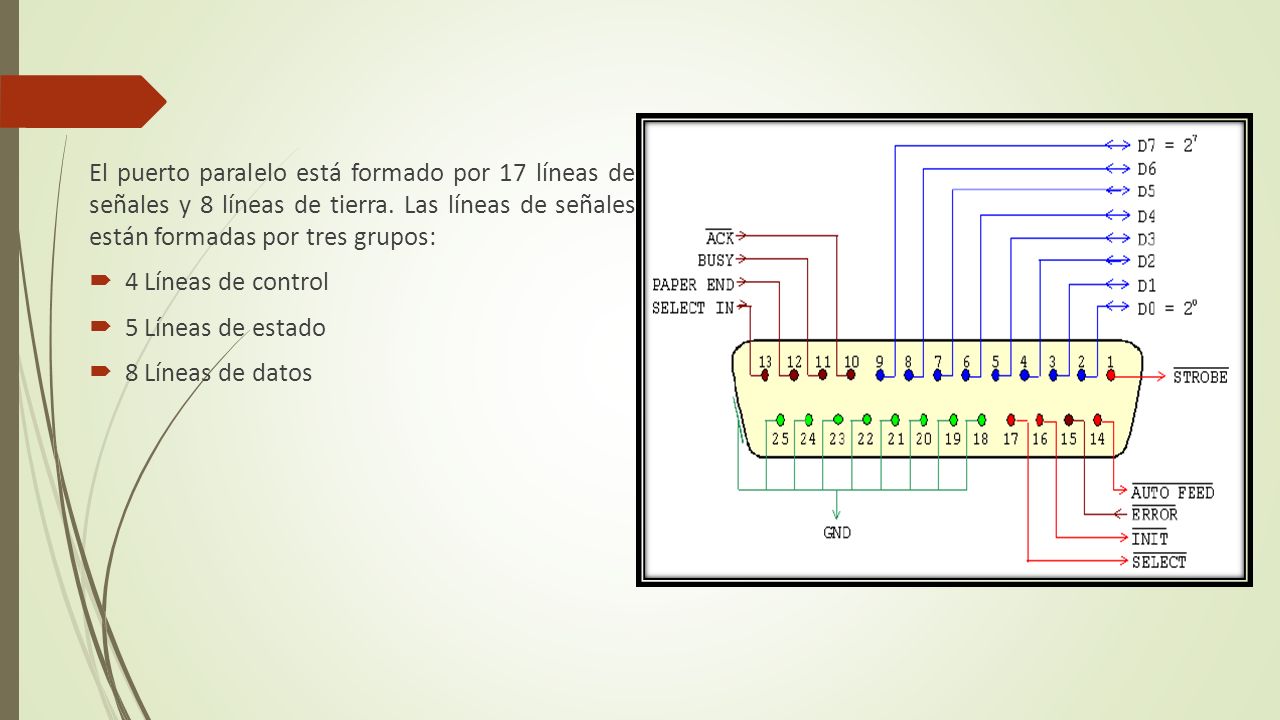

4 El puerto paralelo está formado por 17 líneas de señales y 8 líneas de tierra. Las líneas de señales están formadas por tres grupos:  4 Líneas de control  5 Líneas de estado  8 Líneas de datos

5

6 Los Registros del Puerto Paralelo Cada registro del puerto paralelo es dirigido mediante una dirección. El puerto paralelo tiene tres registros:  Registro de datos  Registro de estado  Registro de control

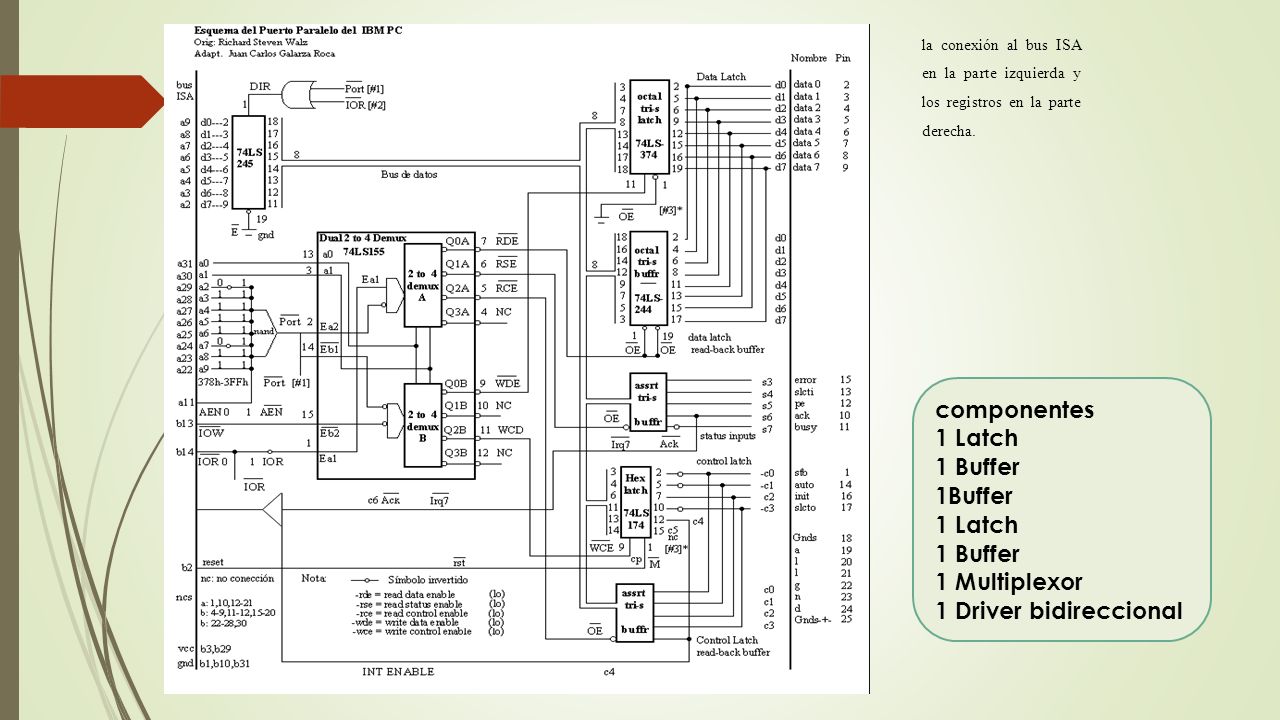

7 la conexión al bus ISA en la parte izquierda y los registros en la parte derecha. componentes 1 Latch 1 Buffer 1 Latch 1 Buffer 1 Multiplexor 1 Driver bidireccional

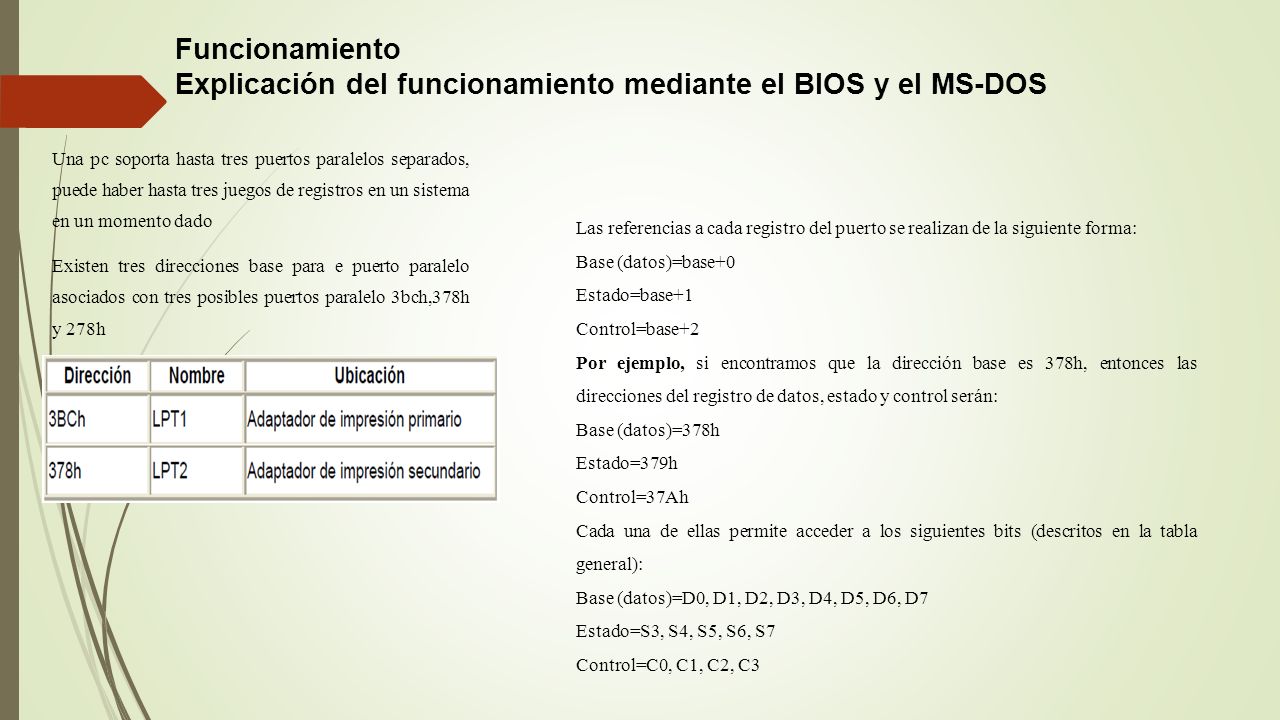

8 Funcionamiento Explicación del funcionamiento mediante el BIOS y el MS-DOS Una pc soporta hasta tres puertos paralelos separados, puede haber hasta tres juegos de registros en un sistema en un momento dado Existen tres direcciones base para e puerto paralelo asociados con tres posibles puertos paralelo 3bch,378h y 278h Las referencias a cada registro del puerto se realizan de la siguiente forma: Base (datos)=base+0 Estado=base+1 Control=base+2 Por ejemplo, si encontramos que la dirección base es 378h, entonces las direcciones del registro de datos, estado y control serán: Base (datos)=378h Estado=379h Control=37Ah Cada una de ellas permite acceder a los siguientes bits (descritos en la tabla general): Base (datos)=D0, D1, D2, D3, D4, D5, D6, D7 Estado=S3, S4, S5, S6, S7 Control=C0, C1, C2, C3

9 PUERTOS EN SERIE Un puerto serial es aquel que posibilita la transmisión de un bit a la vez. Esta interfaz suele ser utilizada para la conexión del teclado o del mouse (ratón) a la computadora (ordenador). En la actualidad, de todos modos, esta clase de puerto ha perdido popularidad, siendo reemplazada por el puerto USB u otras tecnologías más rápidas. Su principal ventaja sigue siendo el bajo costo y su sencillez.

10 El estándar RS-232  RS-232 es un estándar de interfaz eléctrico para comunicación de datos en serie definido por la Electronic Industries Association (EIA).  RS-232 es también uno de los interfaces de ordenador más populares de todos los tiempos. Considerada como una de los más básicas conexiones externas a una computadora

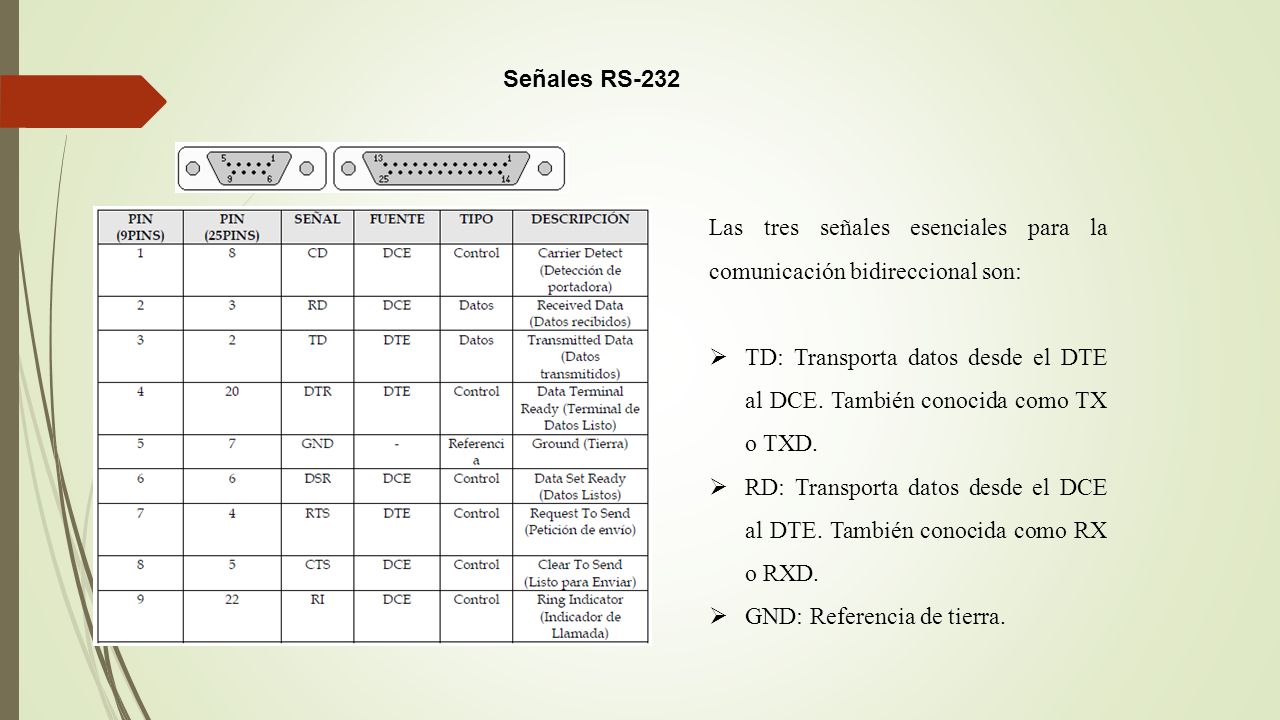

11 Señales RS-232 Las tres señales esenciales para la comunicación bidireccional son:  TD: Transporta datos desde el DTE al DCE. También conocida como TX o TXD.  RD: Transporta datos desde el DCE al DTE. También conocida como RX o RXD.  GND: Referencia de tierra.

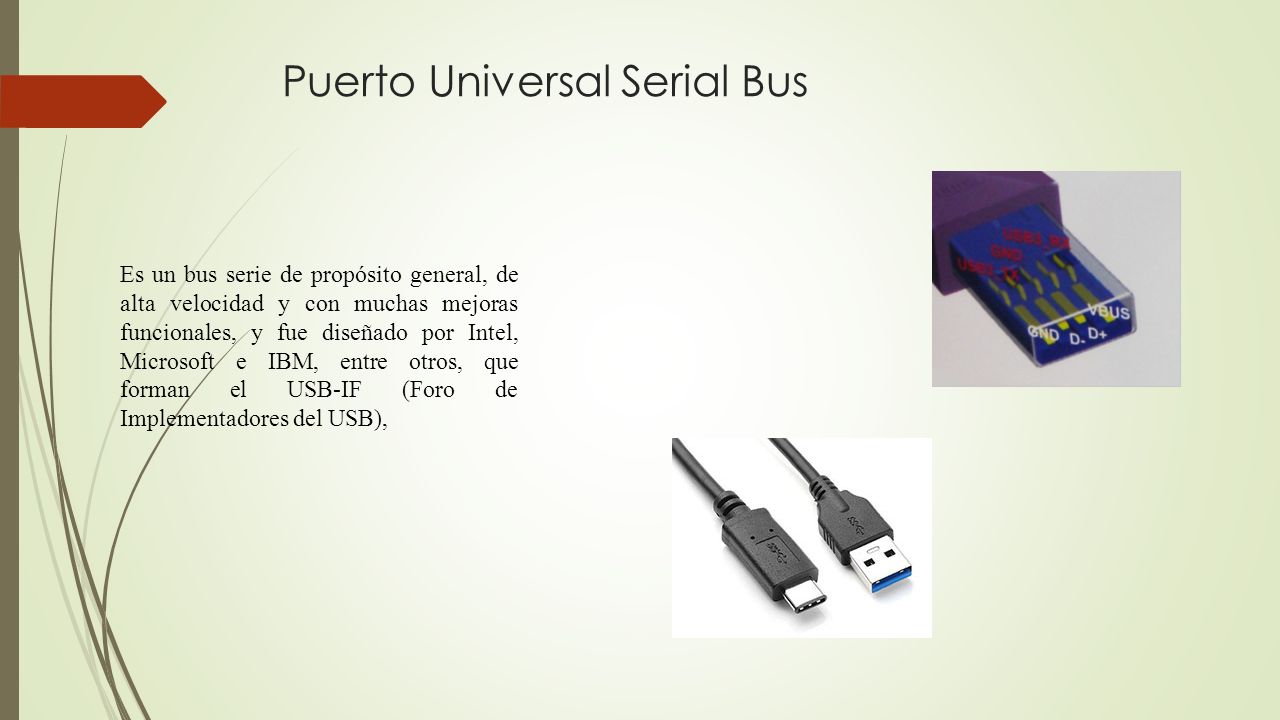

12 Puerto Universal Serial Bus Es un bus serie de propósito general, de alta velocidad y con muchas mejoras funcionales, y fue diseñado por Intel, Microsoft e IBM, entre otros, que forman el USB-IF (Foro de Implementadores del USB),

13 COMPARATIVO PUERTO SERIAL Y PARALELO PUERTO PARALELOPUERTO SERIE Teóricamente más veloz Teóricamente más lento Los datos no necesitan ser preprocesados Los datos deben ser preprocesados(serializados) Es menos flexible Es más flexible Es más costoso Es menos costoso por su menos número de líneas Tiene predisposición a sufrir errores en largas distancias Tiene menor predisposición a sufrir errores, incluso a larga distancia
