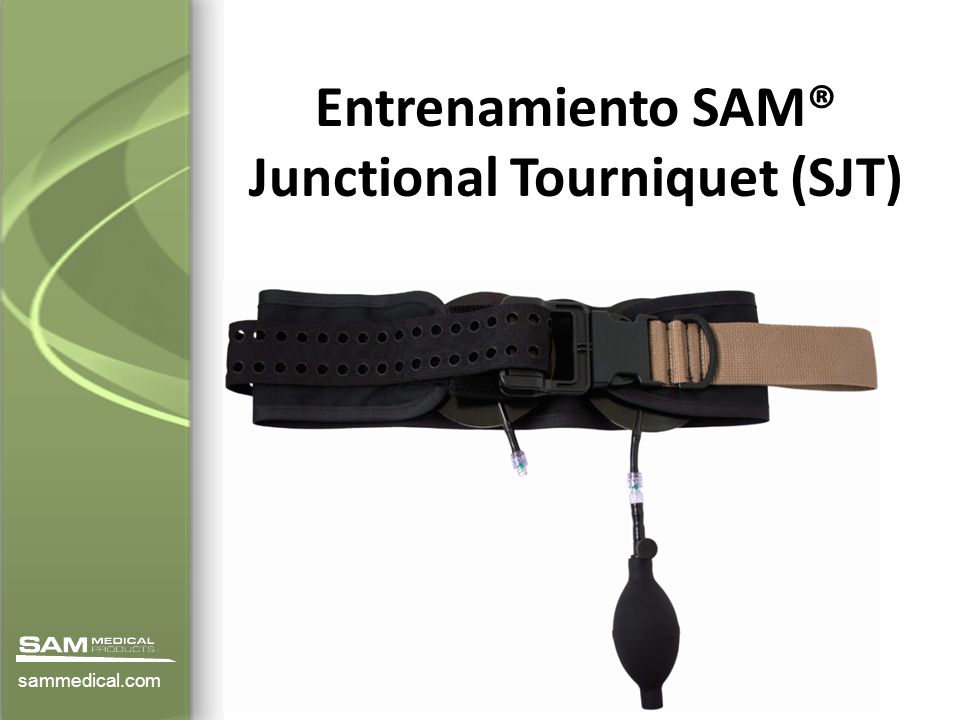

1 Entrenamiento SAM® Junctional Tourniquet (SJT) sammedical.com

2 Multiplicación de la Fuerza con Un Dispositivo Estudios recientes muestran que: – La hemorragia en unión de miembros supera el 20% de las muertes prevenibles en combate. Es necesario un tratamiento inmediato y efectivo para la supervivencia del paciente.* – El 24% de los pacientes que presentan amputaciones traumáticas de miembro inferior por IEDs tienen asociada fracturas de pelvis** *Death on the battlefield (2001-2011): Implications for the future of combat casualty care. J Trauma Acute Care Surgery. Eastridge et al. Volume 73, Number 6, Supplement 5 **British Editorial Society of Bone & Joint Surgery (2010): Lower Limb Traumatic Amputations - The importance of pelvic binding for associated pelvic fractures in blast injury. Cross et.al.J Bone Joint Surg Br 2012 vol. 94- B no. SUPP XXI 4

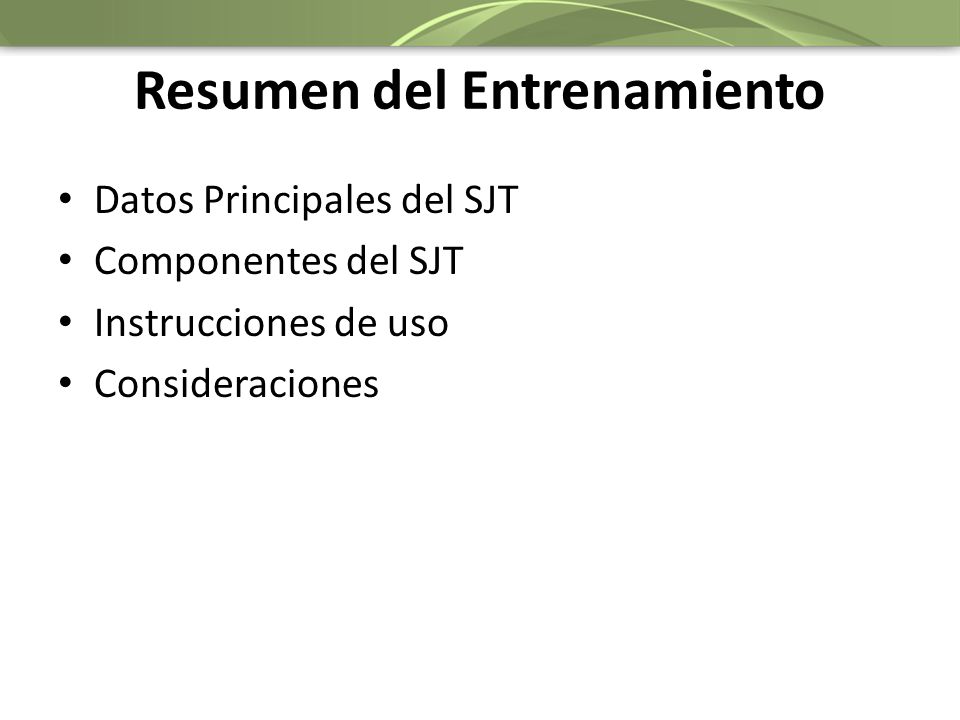

3 Resumen del Entrenamiento Datos Principales del SJT Componentes del SJT Instrucciones de uso Consideraciones

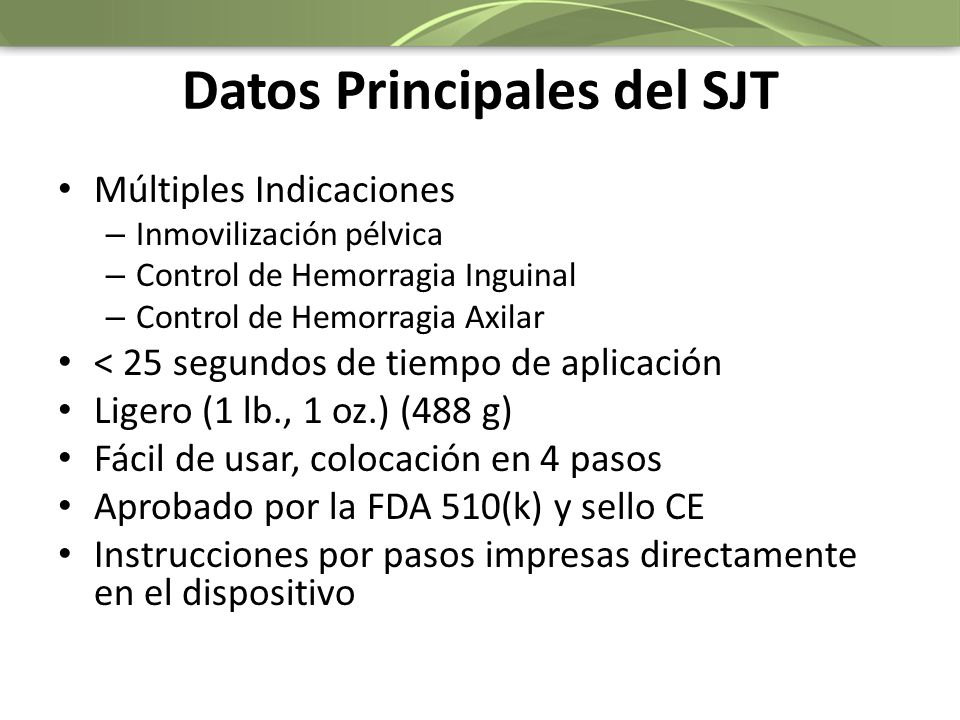

4 Datos Principales del SJT Múltiples Indicaciones – Inmovilización pélvica – Control de Hemorragia Inguinal – Control de Hemorragia Axilar < 25 segundos de tiempo de aplicación Ligero (1 lb., 1 oz.) (488 g) Fácil de usar, colocación en 4 pasos Aprobado por la FDA 510(k) y sello CE Instrucciones por pasos impresas directamente en el dispositivo

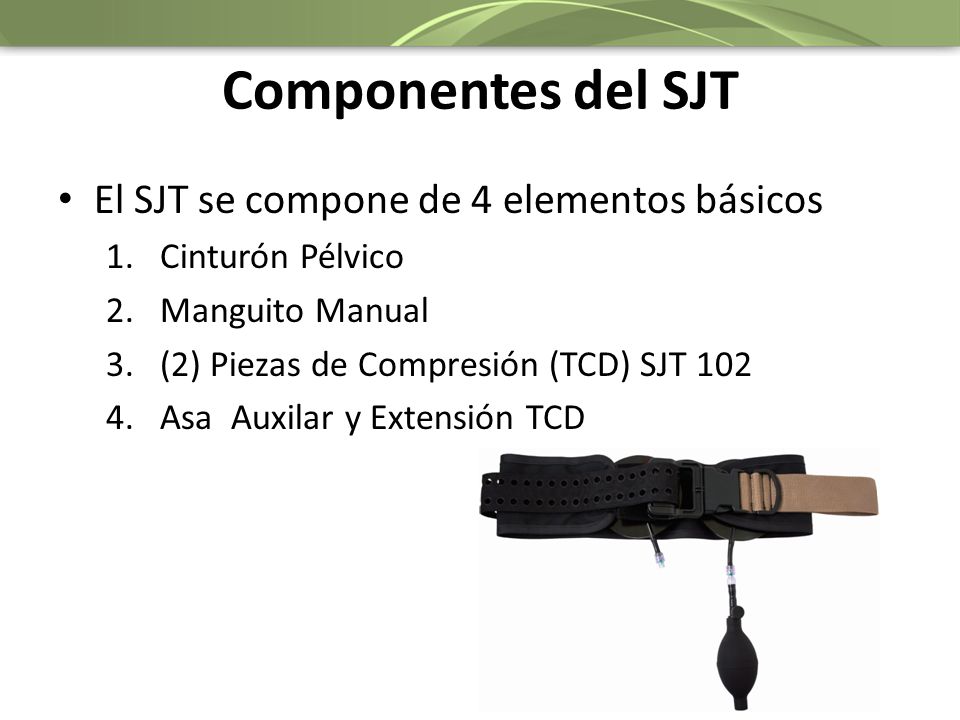

5 Componentes del SJT El SJT se compone de 4 elementos básicos 1.Cinturón Pélvico 2.Manguito Manual 3.(2) Piezas de Compresión (TCD) SJT 102 4.Asa Auxilar y Extensión TCD

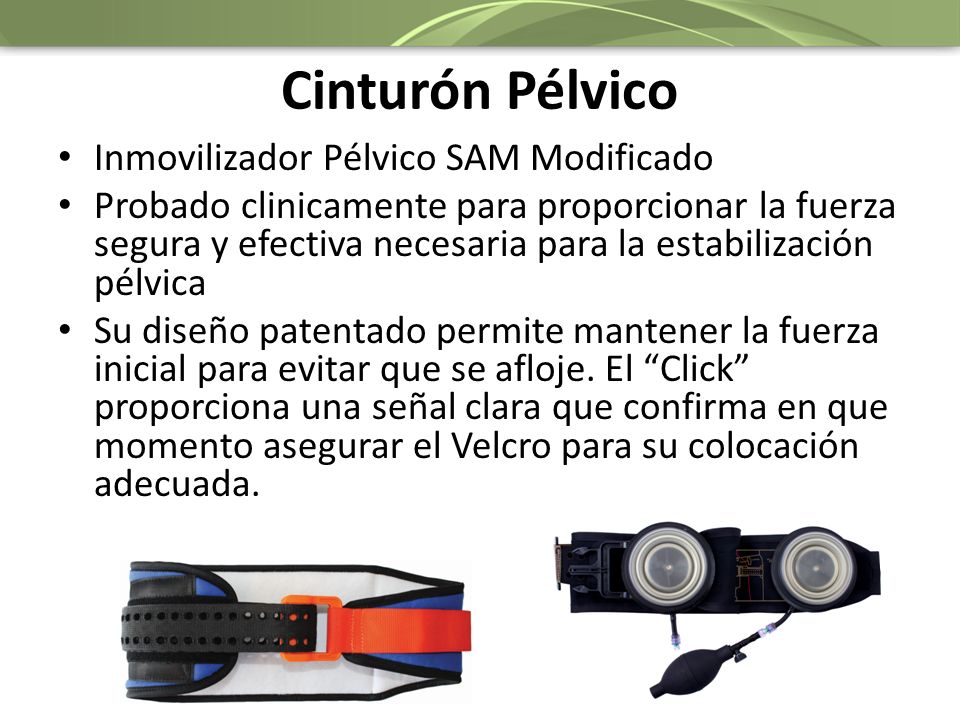

6 Cinturón Pélvico Inmovilizador Pélvico SAM Modificado Probado clinicamente para proporcionar la fuerza segura y efectiva necesaria para la estabilización pélvica Su diseño patentado permite mantener la fuerza inicial para evitar que se afloje. El “Click” proporciona una señal clara que confirma en que momento asegurar el Velcro para su colocación adecuada.

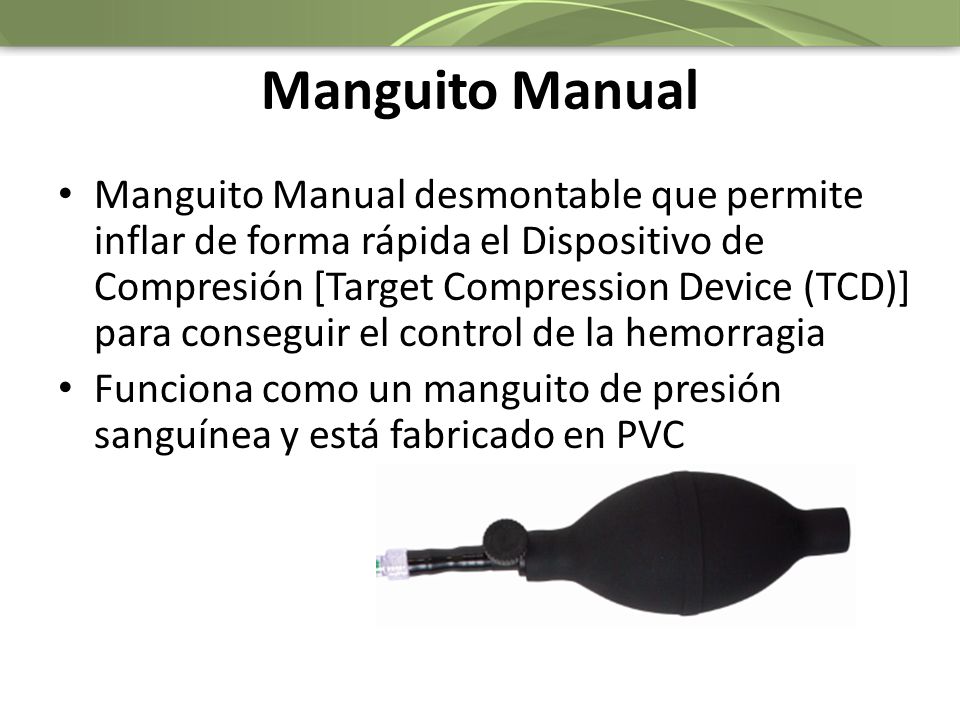

7 Manguito Manual Manguito Manual desmontable que permite inflar de forma rápida el Dispositivo de Compresión [Target Compression Device (TCD)] para conseguir el control de la hemorragia Funciona como un manguito de presión sanguínea y está fabricado en PVC

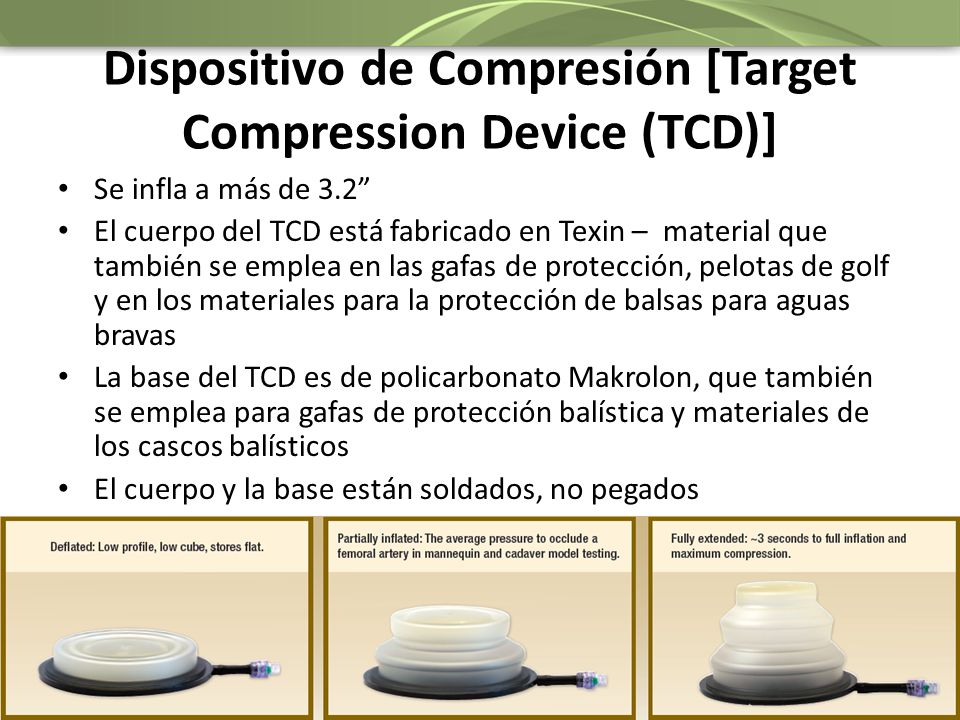

8 Dispositivo de Compresión [Target Compression Device (TCD)] Se infla a más de 3.2” El cuerpo del TCD está fabricado en Texin – material que también se emplea en las gafas de protección, pelotas de golf y en los materiales para la protección de balsas para aguas bravas La base del TCD es de policarbonato Makrolon, que también se emplea para gafas de protección balística y materiales de los cascos balísticos El cuerpo y la base están soldados, no pegados

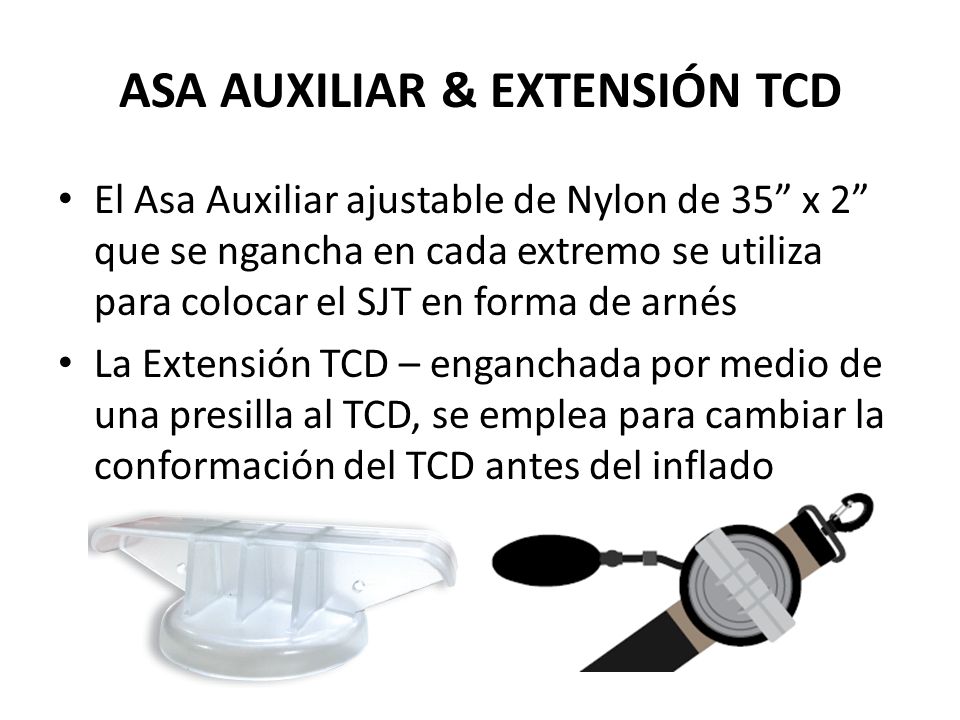

9 ASA AUXILIAR & EXTENSIÓN TCD El Asa Auxiliar ajustable de Nylon de 35” x 2” que se ngancha en cada extremo se utiliza para colocar el SJT en forma de arnés La Extensión TCD – enganchada por medio de una presilla al TCD, se emplea para cambiar la conformación del TCD antes del inflado

10 Múltiples Indicaciones 1.Estabilización Pélvica 2.Control de Hemorragia Inguinal 3.Control de Hemorragia Axilar sammedical.com

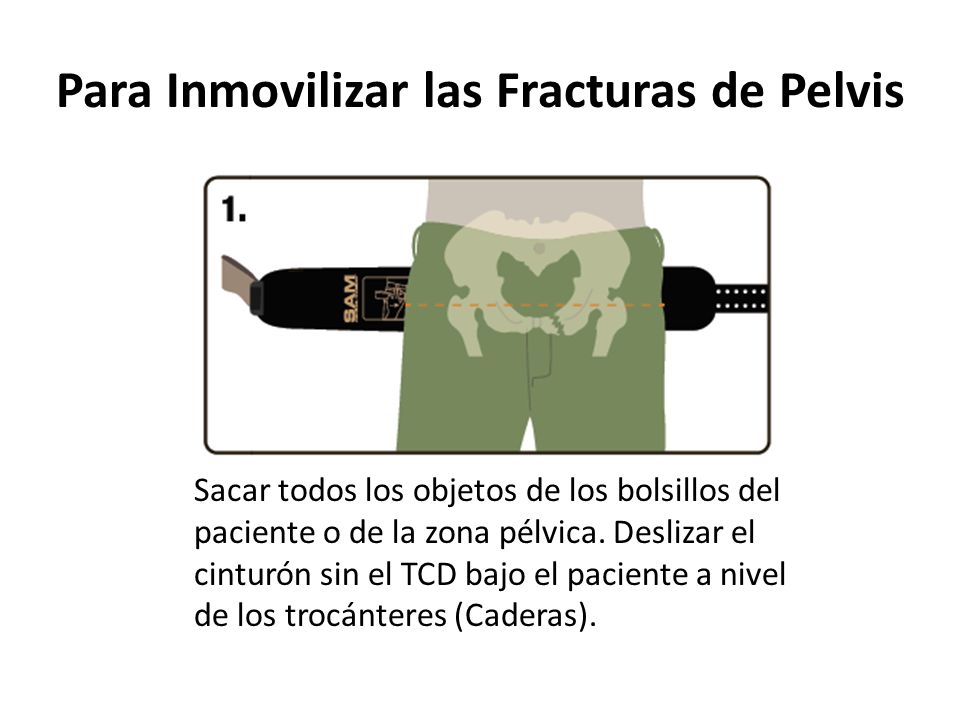

11 Para Inmovilizar las Fracturas de Pelvis Sacar todos los objetos de los bolsillos del paciente o de la zona pélvica. Deslizar el cinturón sin el TCD bajo el paciente a nivel de los trocánteres (Caderas).

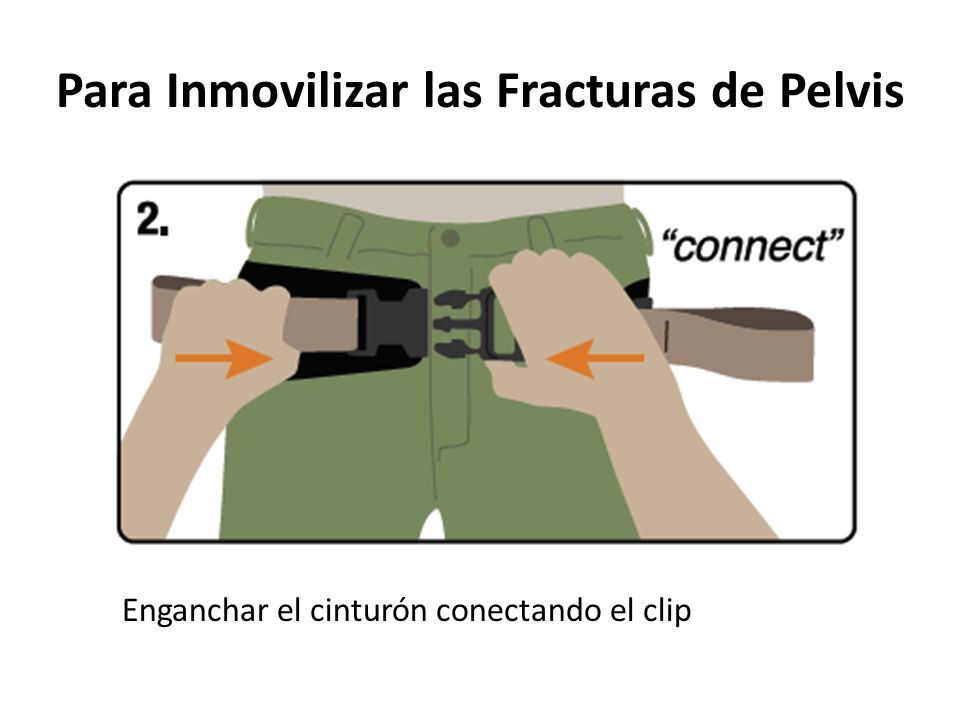

12 Para Inmovilizar las Fracturas de Pelvis Enganchar el cinturón conectando el clip

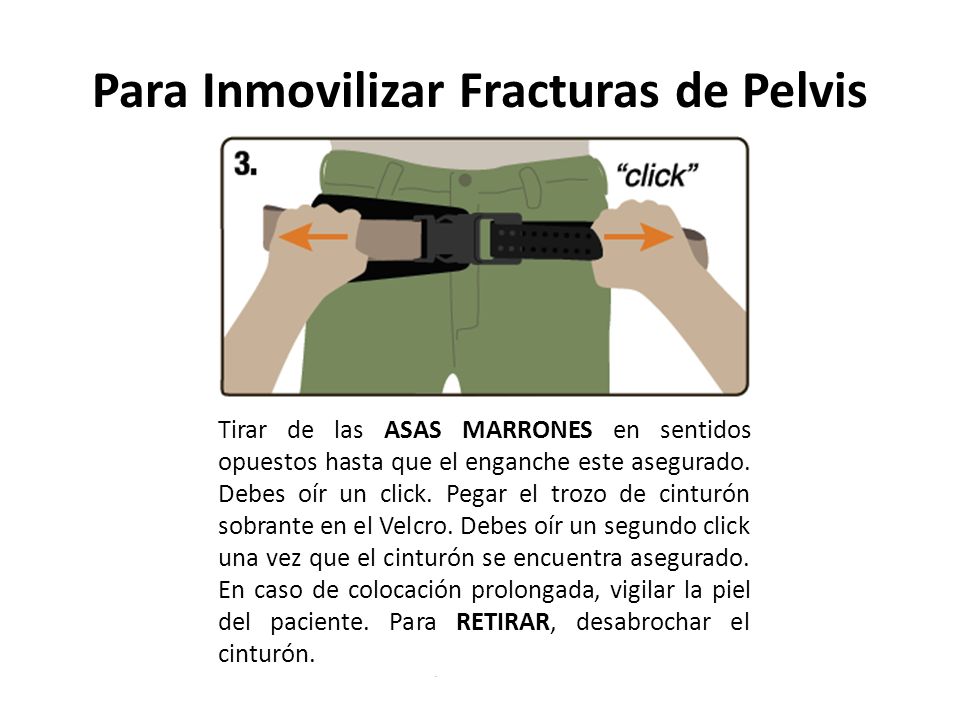

13 Para Inmovilizar Fracturas de Pelvis Tirar de las ASAS MARRONES en sentidos opuestos hasta que el enganche este asegurado. Debes oír un click. Pegar el trozo de cinturón sobrante en el Velcro. Debes oír un segundo click una vez que el cinturón se encuentra asegurado. En caso de colocación prolongada, vigilar la piel del paciente. Para RETIRAR, desabrochar el cinturón.

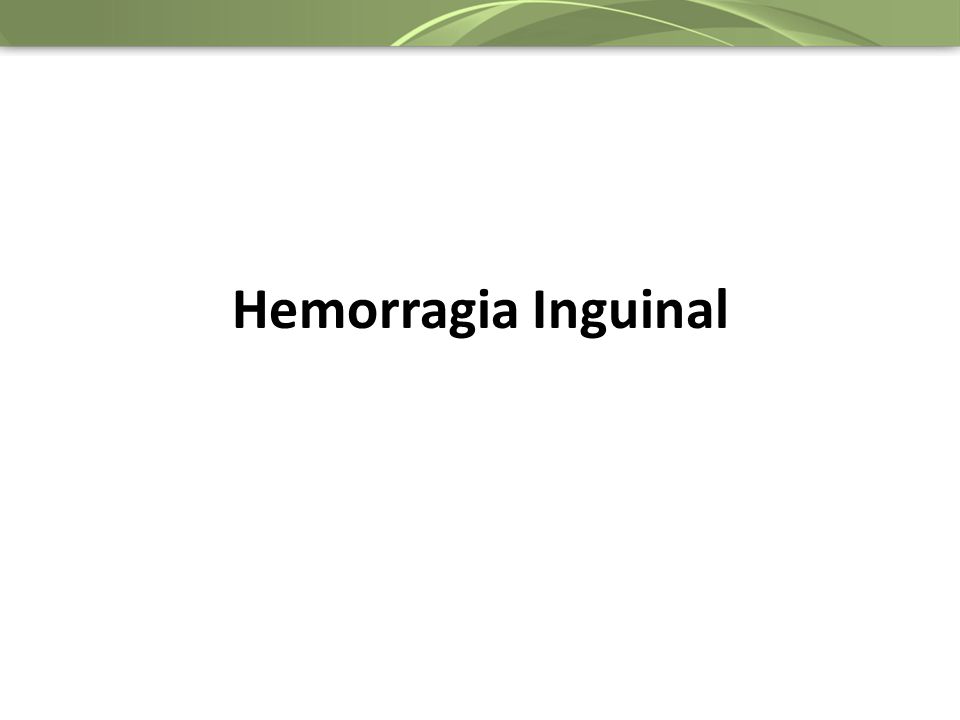

14 Hemorragia Inguinal

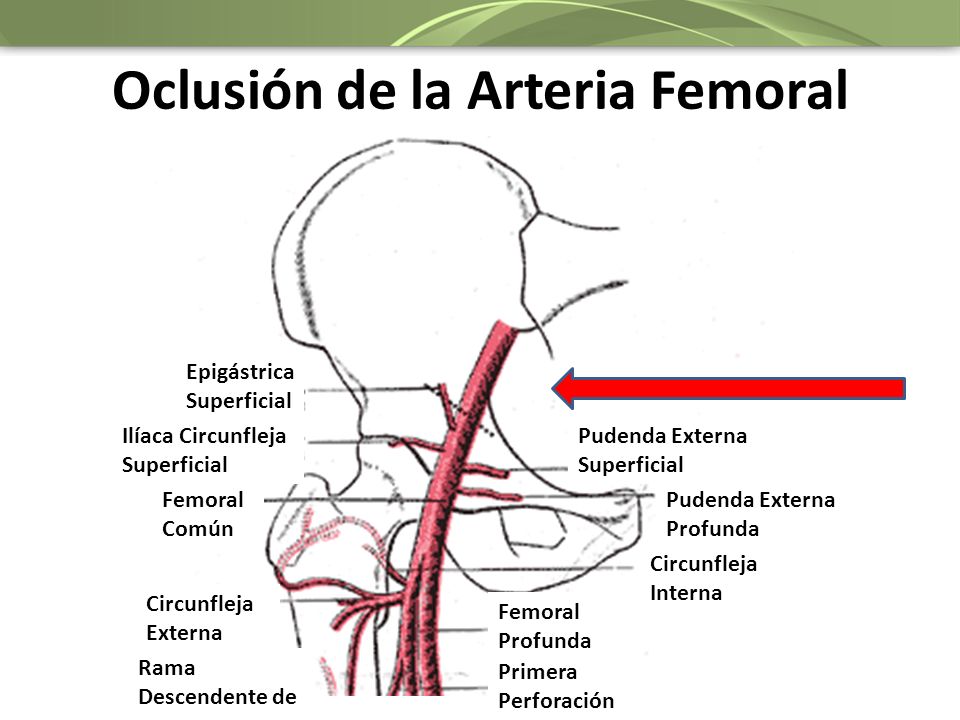

15 Oclusión de la Arteria Femoral Epigástrica Superficial Ilíaca Circunfleja Superficial Femoral Común Circunfleja Externa Femoral Profunda Circunfleja Interna Pudenda Externa Profunda Pudenda Externa Superficial Primera Perforación Rama Descendente de

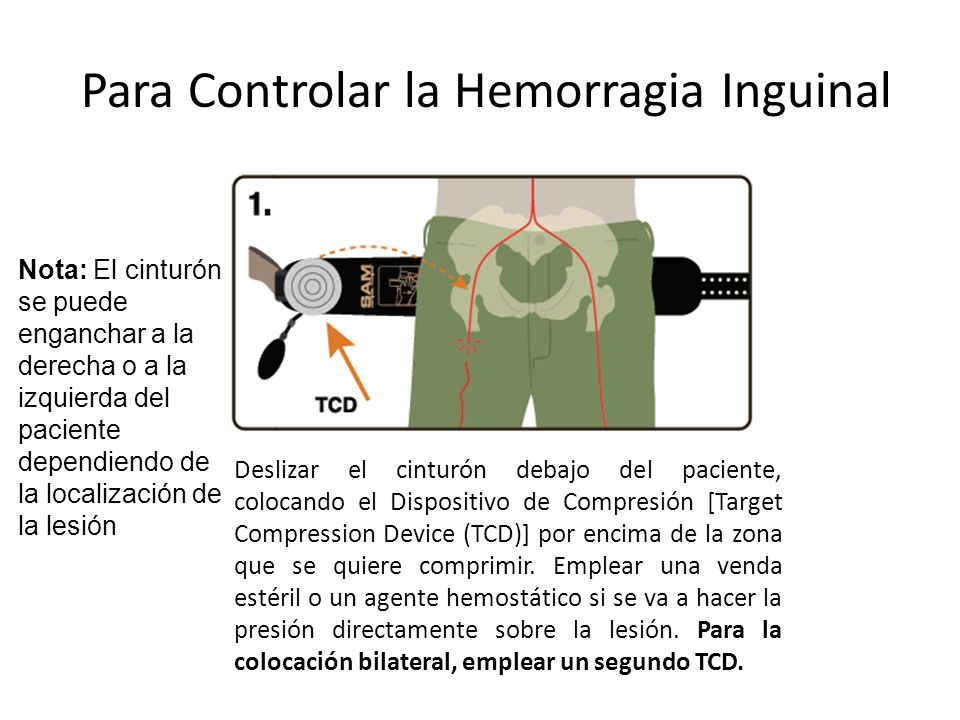

16 Para Controlar la Hemorragia Inguinal Nota: El cinturón se puede enganchar a la derecha o a la izquierda del paciente dependiendo de la localización de la lesión Deslizar el cinturón debajo del paciente, colocando el Dispositivo de Compresión [Target Compression Device (TCD)] por encima de la zona que se quiere comprimir. Emplear una venda estéril o un agente hemostático si se va a hacer la presión directamente sobre la lesión. Para la colocación bilateral, emplear un segundo TCD.

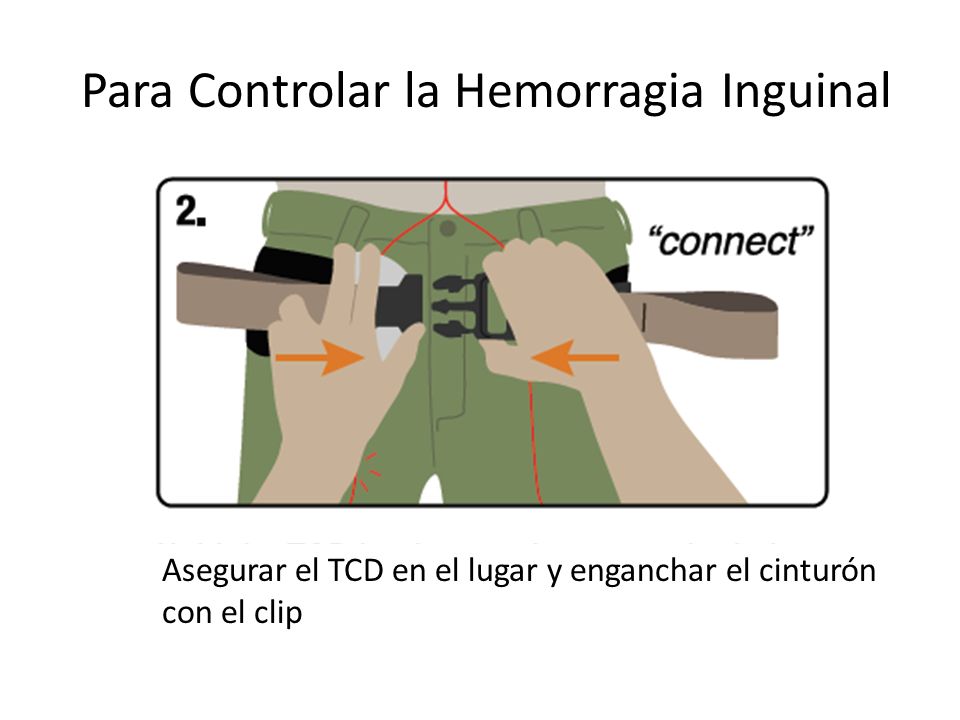

17 Para Controlar la Hemorragia Inguinal Asegurar el TCD en el lugar y enganchar el cinturón con el clip

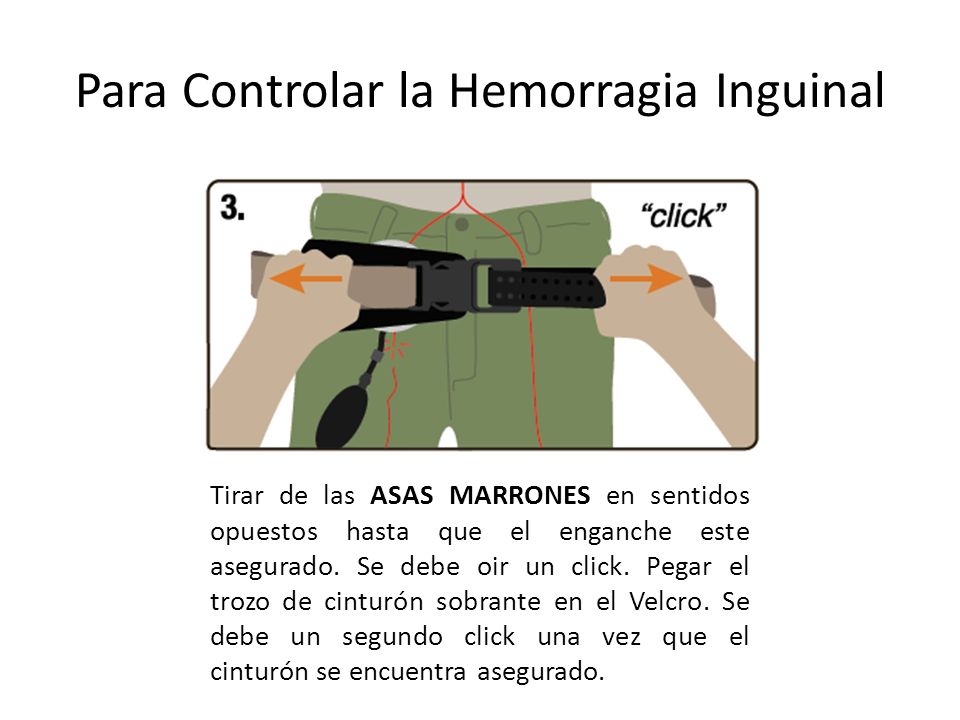

18 Para Controlar la Hemorragia Inguinal Tirar de las ASAS MARRONES en sentidos opuestos hasta que el enganche este asegurado. Se debe oir un click. Pegar el trozo de cinturón sobrante en el Velcro. Se debe un segundo click una vez que el cinturón se encuentra asegurado.

19 Para Controlar la Hemorrgia Inguinal Usar el manguito manual para inflar el TCD hasta que pare la hemorragia. Vigilar al paciente durante el traslado para controlar la hemorragia y ajustar el dispositivo si es necesario. PARA RETIRAR, desabrochar el cinturón.

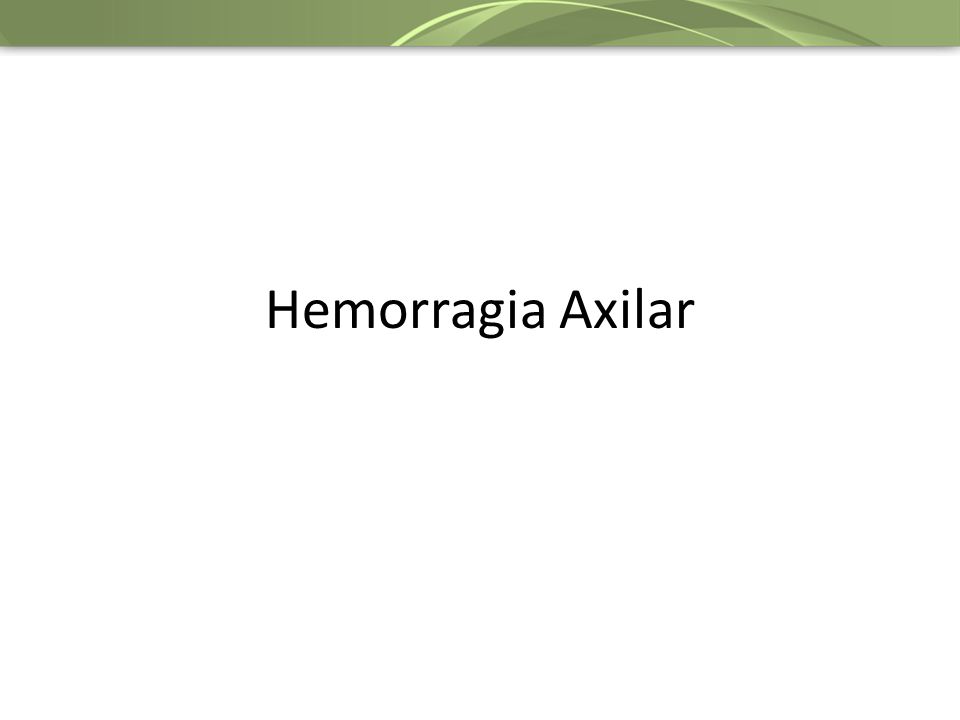

20 Hemorragia Axilar

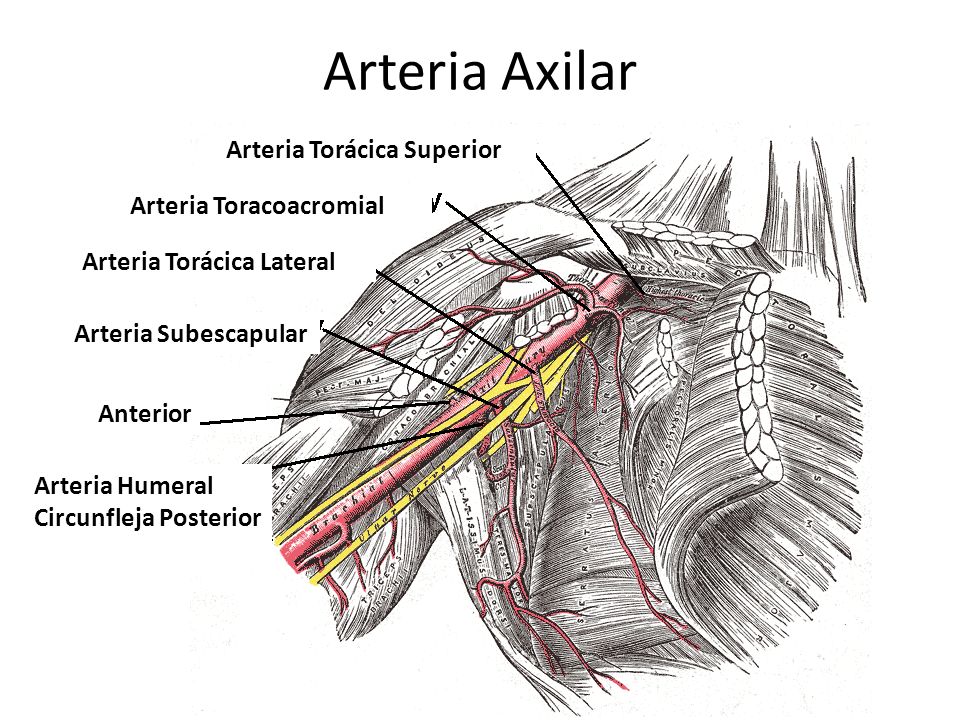

21 Arteria Axilar Arteria Torácica Superior Arteria Toracoacromial Arteria Torácica Lateral Arteria Subescapular Arteria Humeral Circunfleja Posterior Anterior

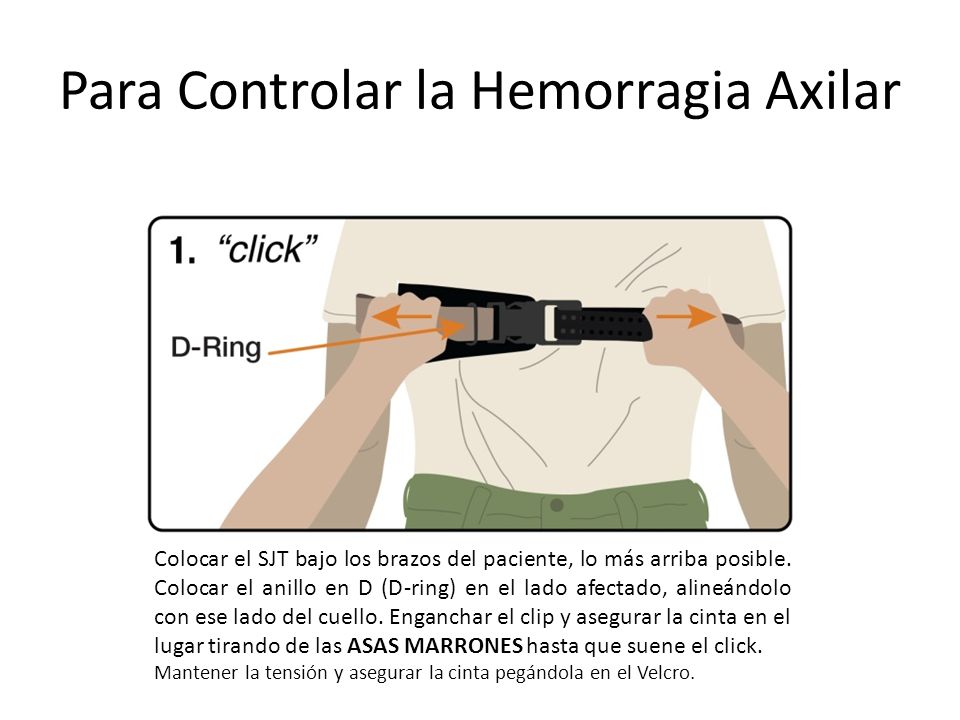

22 Para Controlar la Hemorragia Axilar Maintain tension and secure the strap by pressing it down on the Velcro. Colocar el SJT bajo los brazos del paciente, lo más arriba posible. Colocar el anillo en D (D-ring) en el lado afectado, alineándolo con ese lado del cuello. Enganchar el clip y asegurar la cinta en el lugar tirando de las ASAS MARRONES hasta que suene el click. Mantener la tensión y asegurar la cinta pegándola en el Velcro.

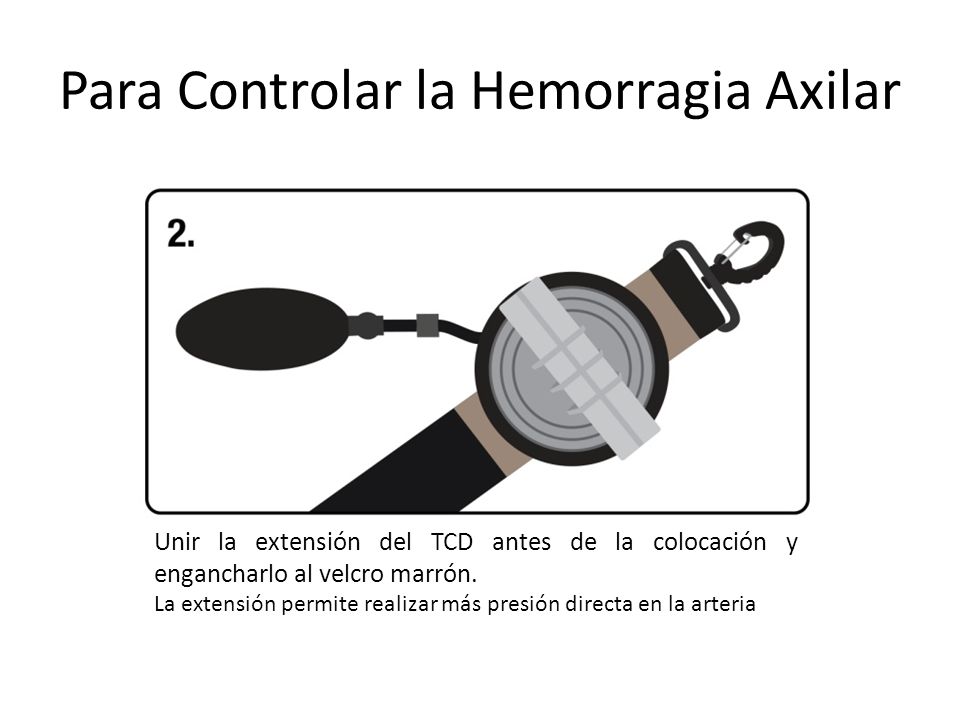

23 Para Controlar la Hemorragia Axilar The Extender allows for more direct pressure on the artery. Unir la extensión del TCD antes de la colocación y engancharlo al velcro marrón. La extensión permite realizar más presión directa en la arteria

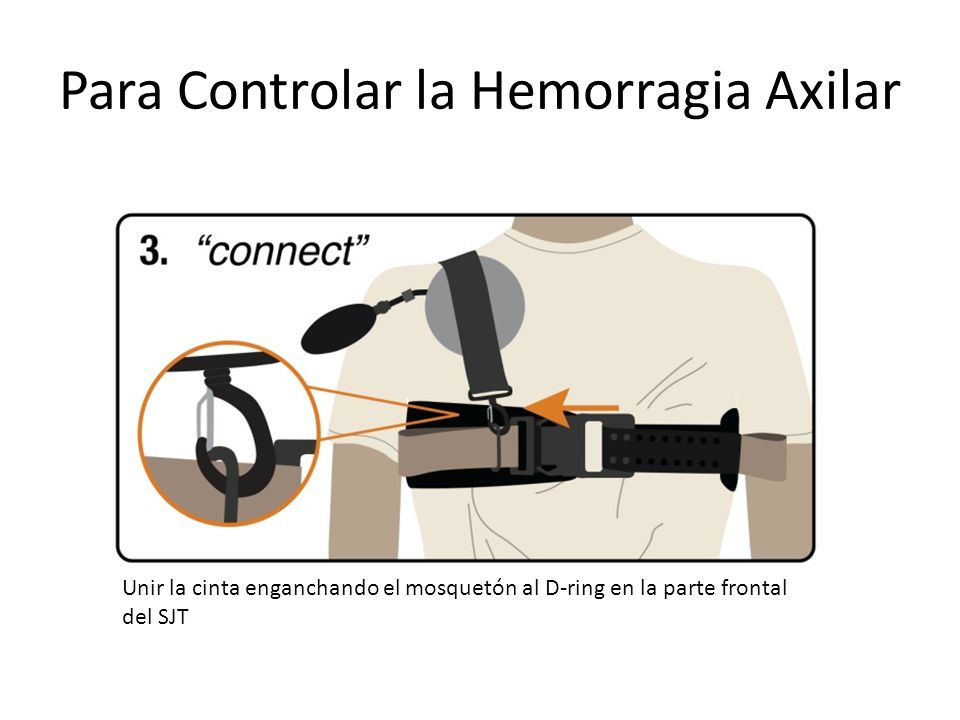

24 Para Controlar la Hemorragia Axilar Unir la cinta enganchando el mosquetón al D-ring en la parte frontal del SJT

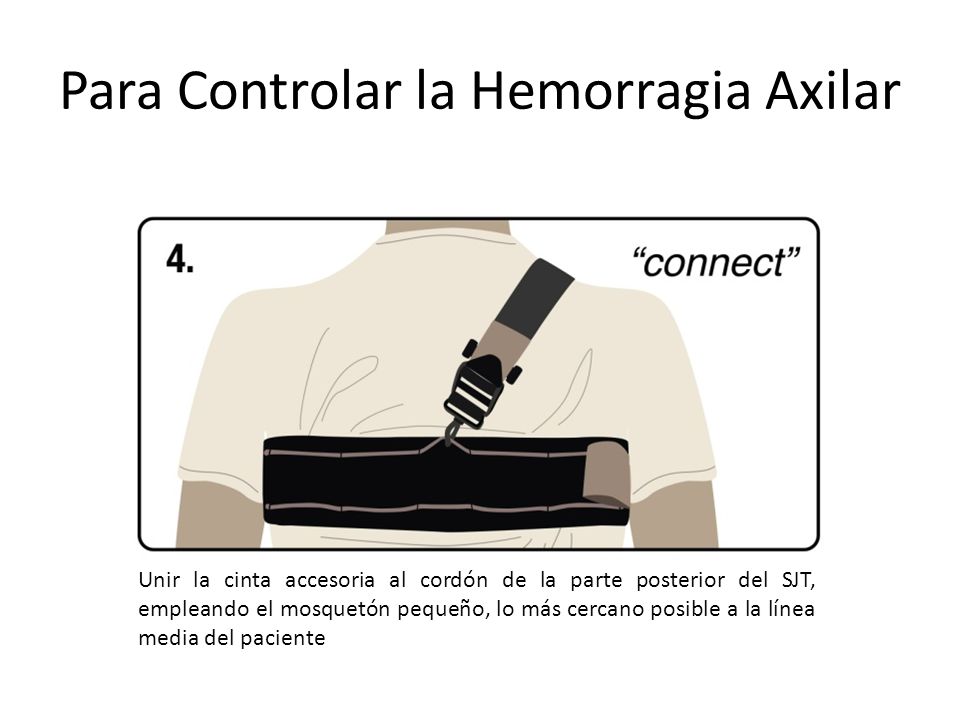

25 Para Controlar la Hemorragia Axilar Unir la cinta accesoria al cordón de la parte posterior del SJT, empleando el mosquetón pequeño, lo más cercano posible a la línea media del paciente

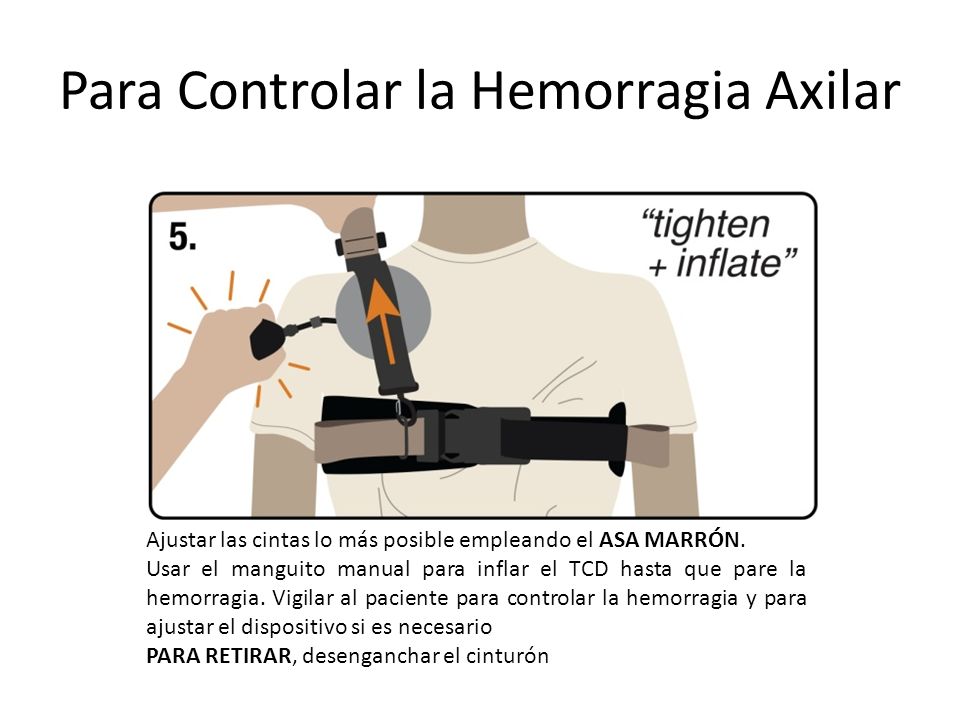

26 Para Controlar la Hemorragia Axilar Ajustar las cintas lo más posible empleando el ASA MARRÓN. Usar el manguito manual para inflar el TCD hasta que pare la hemorragia. Vigilar al paciente para controlar la hemorragia y para ajustar el dispositivo si es necesario PARA RETIRAR, desenganchar el cinturón

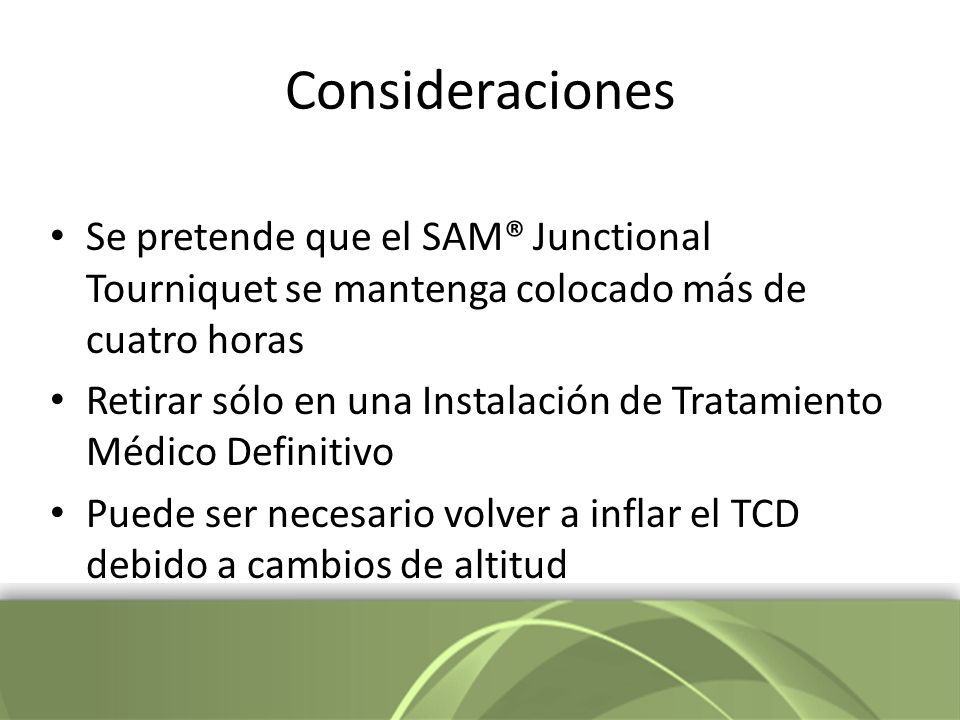

27 Consideraciones Se pretende que el SAM® Junctional Tourniquet se mantenga colocado más de cuatro horas Retirar sólo en una Instalación de Tratamiento Médico Definitivo Puede ser necesario volver a inflar el TCD debido a cambios de altitud

28 Especificaciones NSN 6515 01 618 7475 Precio par el DOD: $292.50 Disponible através de Cardinal y en su Bound Tree's DAPA http://www.boundtreefed.com/http://www.boundtreefed.com/
