CALIFICACION ASME Sección IX Ing. ABELARDO ACOSTA AGUIRRE.

Presentación del tema: "CALIFICACION ASME Sección IX Ing. ABELARDO ACOSTA AGUIRRE."— Transcripción de la presentación:

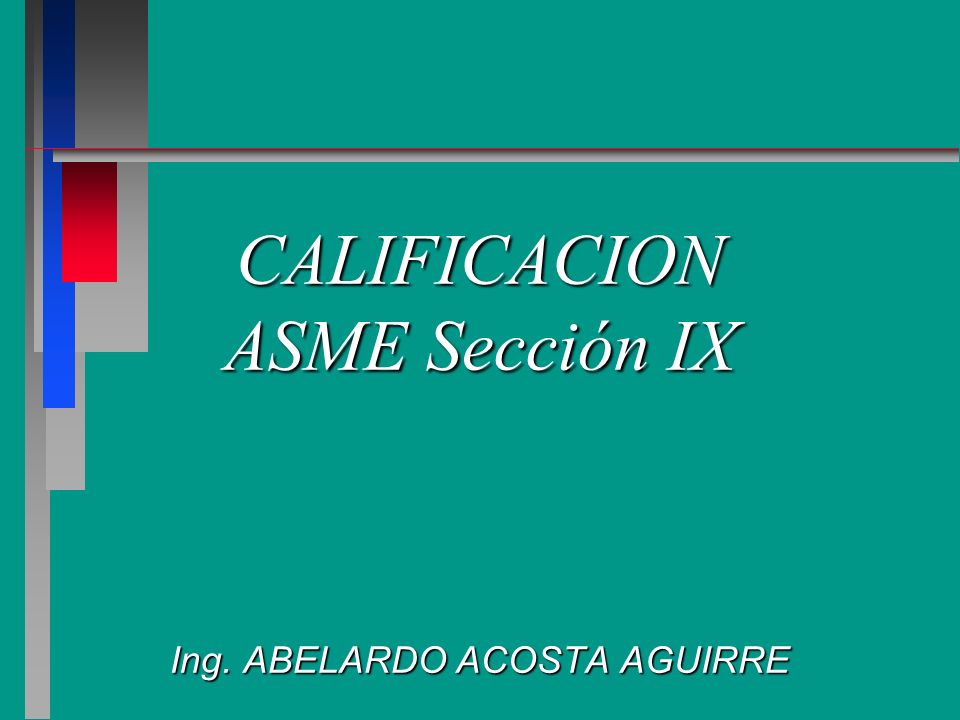

1 CALIFICACION ASME Sección IX Ing. ABELARDO ACOSTA AGUIRRE

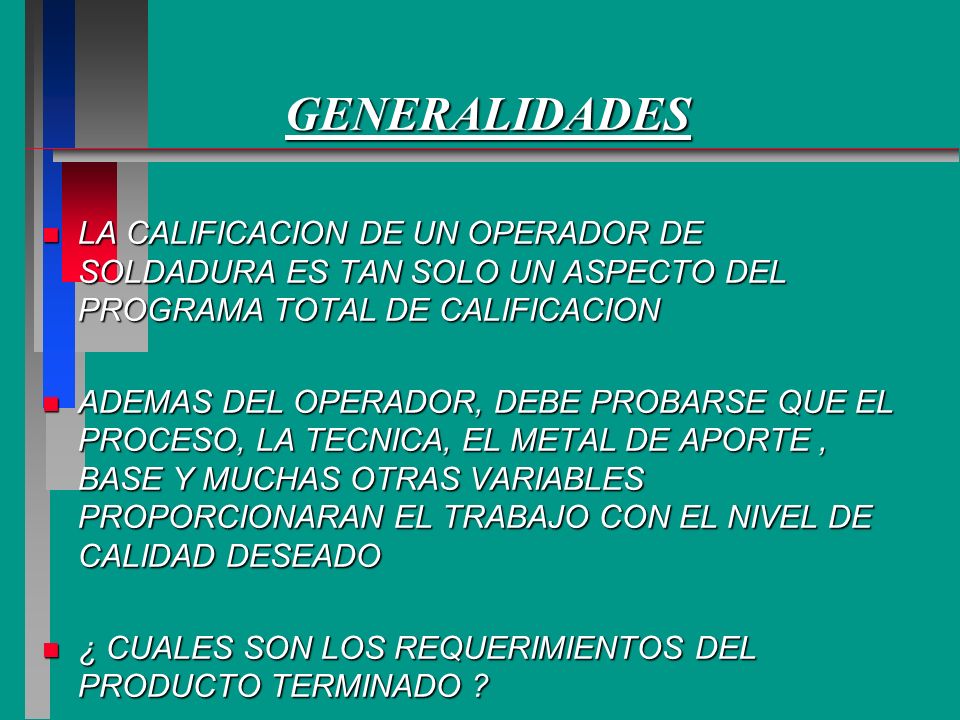

2 GENERALIDADES n LA CALIFICACION DE UN OPERADOR DE SOLDADURA ES TAN SOLO UN ASPECTO DEL PROGRAMA TOTAL DE CALIFICACION n ADEMAS DEL OPERADOR, DEBE PROBARSE QUE EL PROCESO, LA TECNICA, EL METAL DE APORTE, BASE Y MUCHAS OTRAS VARIABLES PROPORCIONARAN EL TRABAJO CON EL NIVEL DE CALIDAD DESEADO n ¿ CUALES SON LOS REQUERIMIENTOS DEL PRODUCTO TERMINADO ?

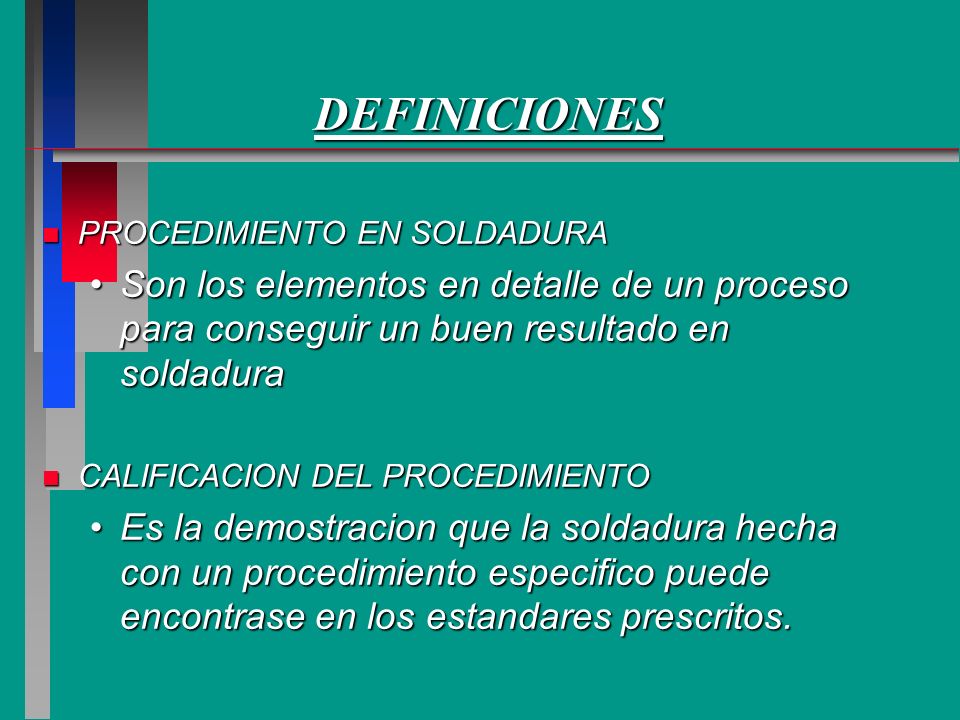

3 DEFINICIONES n PROCEDIMIENTO EN SOLDADURA Son los elementos en detalle de un proceso para conseguir un buen resultado en soldaduraSon los elementos en detalle de un proceso para conseguir un buen resultado en soldadura n CALIFICACION DEL PROCEDIMIENTO Es la demostracion que la soldadura hecha con un procedimiento especifico puede encontrase en los estandares prescritos.Es la demostracion que la soldadura hecha con un procedimiento especifico puede encontrase en los estandares prescritos.

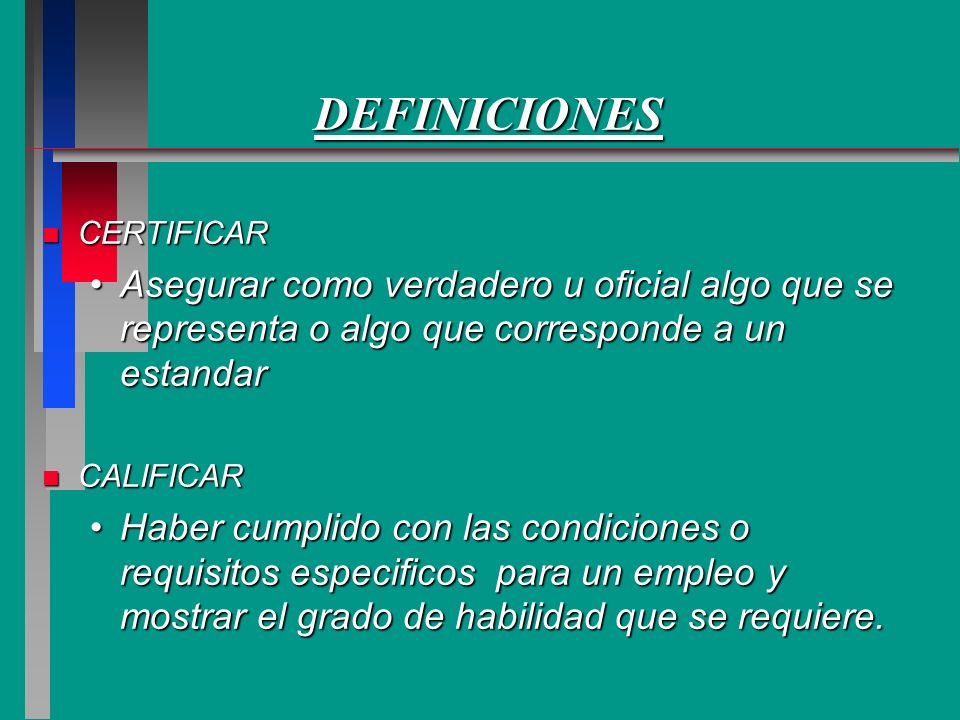

4 DEFINICIONES n CERTIFICAR Asegurar como verdadero u oficial algo que se representa o algo que corresponde a un estandarAsegurar como verdadero u oficial algo que se representa o algo que corresponde a un estandar n CALIFICAR Haber cumplido con las condiciones o requisitos especificos para un empleo y mostrar el grado de habilidad que se requiere.Haber cumplido con las condiciones o requisitos especificos para un empleo y mostrar el grado de habilidad que se requiere.

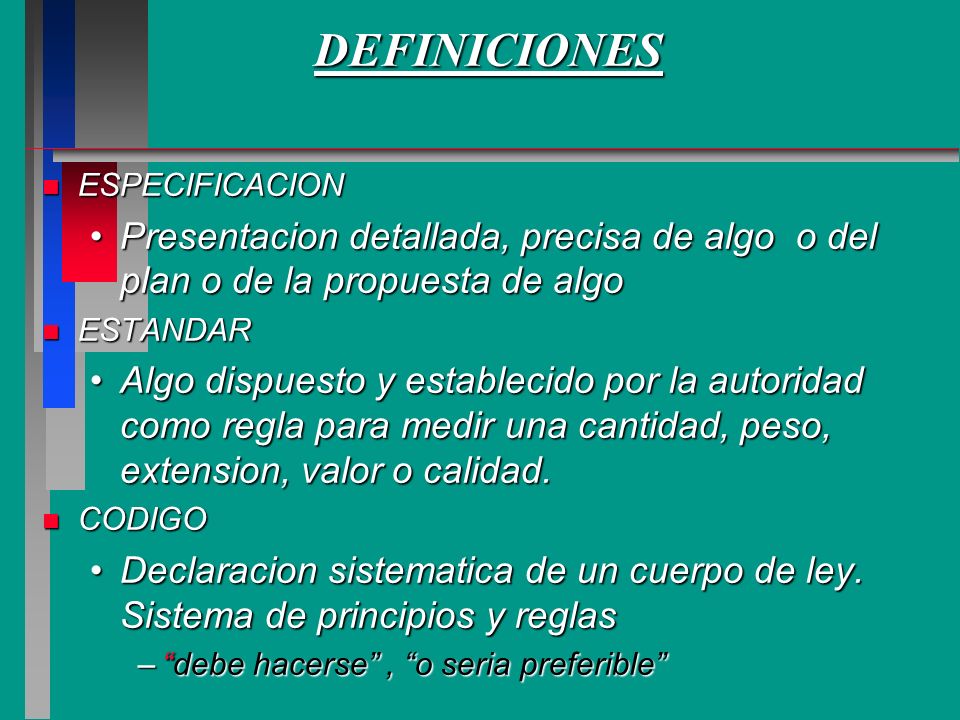

5 DEFINICIONES n ESPECIFICACION Presentacion detallada, precisa de algo o del plan o de la propuesta de algoPresentacion detallada, precisa de algo o del plan o de la propuesta de algo n ESTANDAR Algo dispuesto y establecido por la autoridad como regla para medir una cantidad, peso, extension, valor o calidad.Algo dispuesto y establecido por la autoridad como regla para medir una cantidad, peso, extension, valor o calidad. n CODIGO Declaracion sistematica de un cuerpo de ley. Sistema de principios y reglasDeclaracion sistematica de un cuerpo de ley. Sistema de principios y reglas –“debe hacerse”, “o seria preferible”

6 FINALIDAD DE LA CALIFICACION n CONFIABILIDAD EN LA UNION SOLDADA n CONTROL DE CALIDAD INSPECION PROCESO Y EQUIPOS n CALIFICACION DEL PROCEDIMIENTO DE SOLDADURA n CALIFICACION DE SOLDADORES

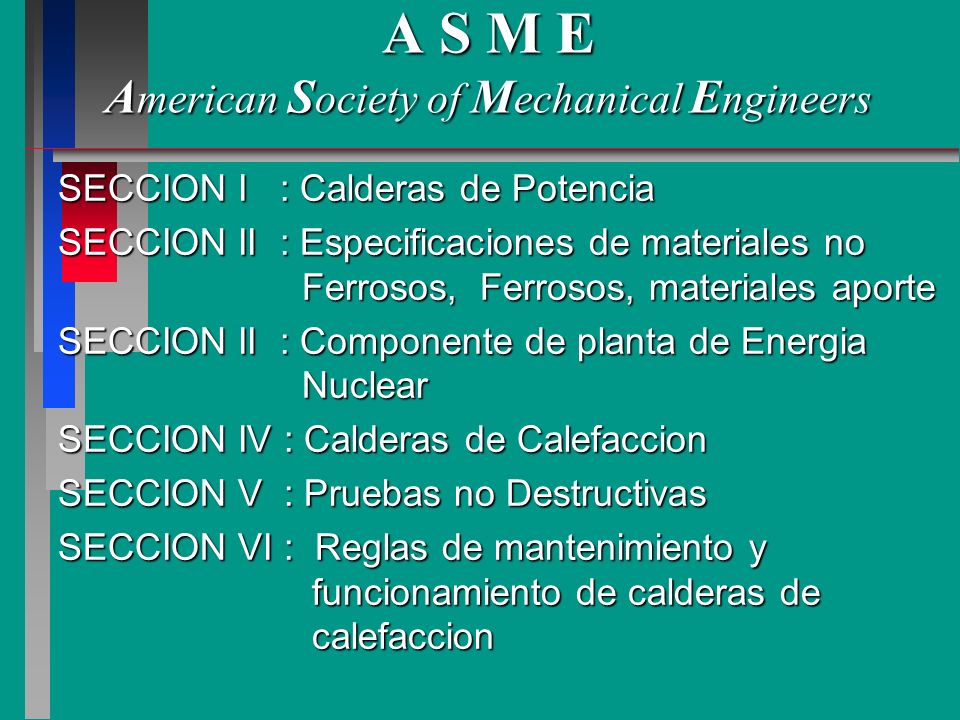

7 A S M E A merican S ociety of M echanical E ngineers SECCION I : Calderas de Potencia SECCION II : Especificaciones de materiales no Ferrosos, Ferrosos, materiales aporte SECCION II : Componente de planta de Energia Nuclear SECCION IV : Calderas de Calefaccion SECCION V : Pruebas no Destructivas SECCION VI : Reglas de mantenimiento y funcionamiento de calderas de calefaccion

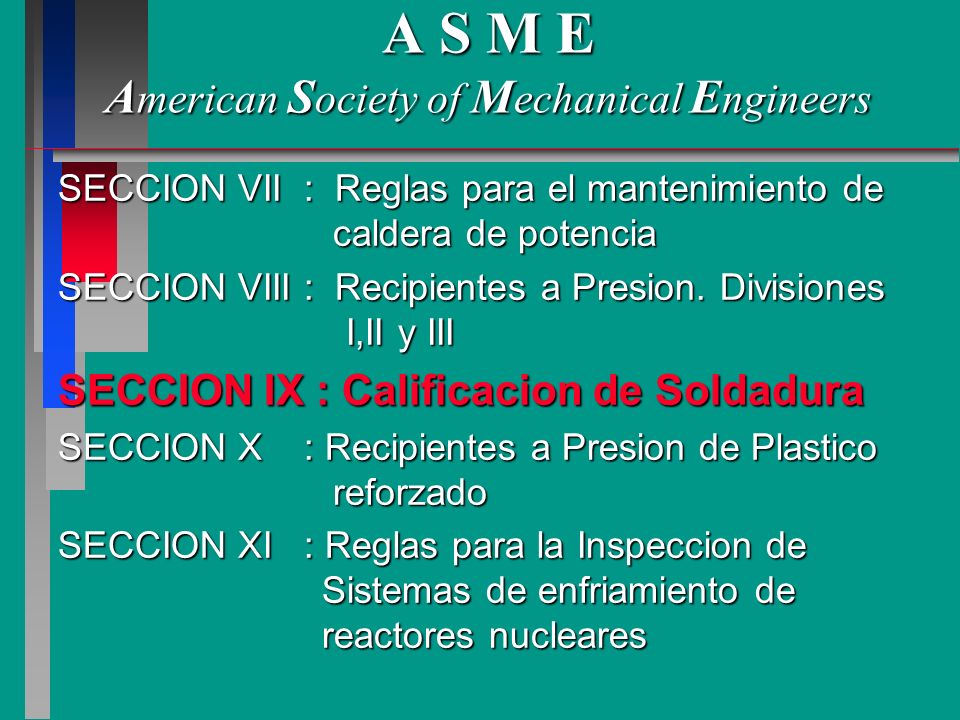

8 A S M E A merican S ociety of M echanical E ngineers SECCION VII : Reglas para el mantenimiento de caldera de potencia SECCION VIII : Recipientes a Presion. Divisiones I,II y III SECCION IX : Calificacion de Soldadura SECCION X : Recipientes a Presion de Plastico reforzado SECCION XI : Reglas para la Inspeccion de Sistemas de enfriamiento de reactores nucleares

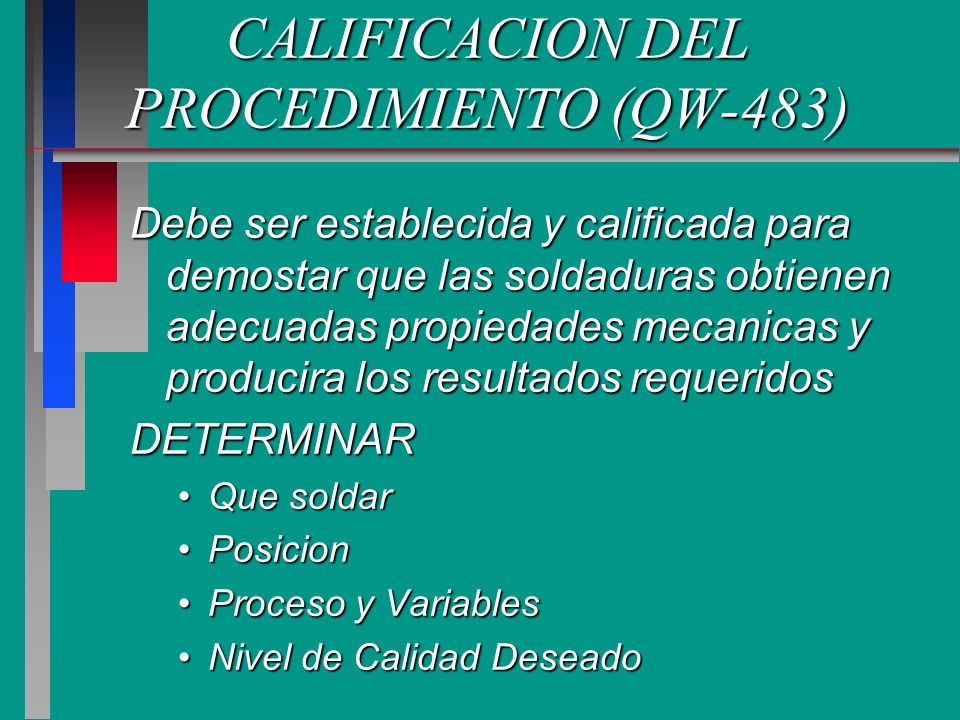

9 CALIFICACION DEL PROCEDIMIENTO (QW-483) Debe ser establecida y calificada para demostar que las soldaduras obtienen adecuadas propiedades mecanicas y producira los resultados requeridos DETERMINAR Que soldarQue soldar PosicionPosicion Proceso y VariablesProceso y Variables Nivel de Calidad DeseadoNivel de Calidad Deseado

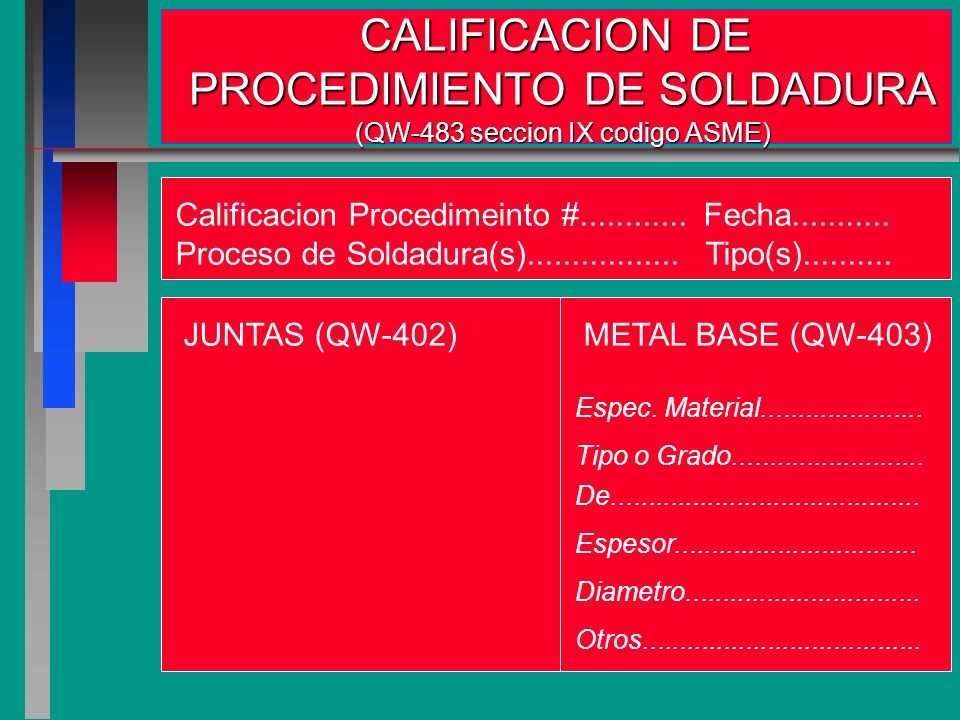

10 CALIFICACION DE PROCEDIMIENTO DE SOLDADURA (QW-483 seccion IX codigo ASME) Calificacion Procedimeinto #............ Fecha........... Proceso de Soldadura(s)................. Tipo(s).......... JUNTAS (QW-402)METAL BASE (QW-403) Espec. Material...................... Tipo o Grado.......................... De.......................................... Espesor................................. Diametro................................ Otros......................................

11 CALIFICACION DE PROCEDIMIENTO DE SOLDADURA (QW-483 seccion IX codigo ASME) METAL DE APORTE (QW-404) POSICION (QW-405) Posicion de Union..................... Direcc. Avance.......................... Temp. PreCalent...................... Temp. Interpase....................... Otros......................................... Diam. Electrodo......................... PRECALENTAMIENTO (QW-406) Metal Aportacion........................ Especificacion............................ Clasificacion AWS..................... Otros.......................................... Anal. M. Deposi...........................................................................

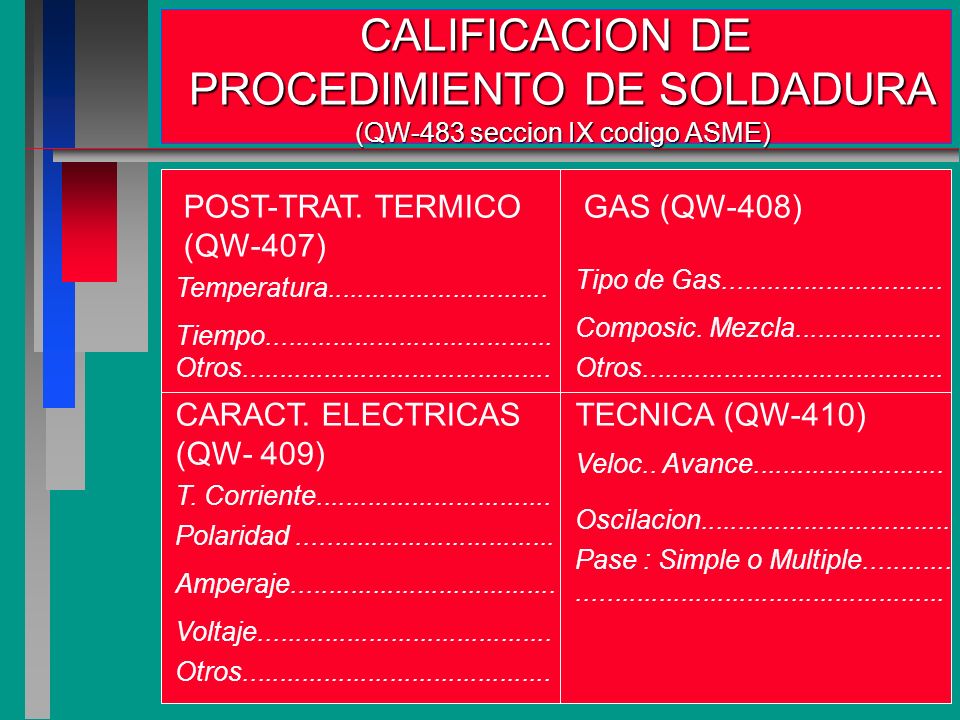

12 CALIFICACION DE PROCEDIMIENTO DE SOLDADURA (QW-483 seccion IX codigo ASME) POST-TRAT. TERMICO (QW-407) GAS (QW-408) Tipo de Gas.............................. Composic. Mezcla.................... Otros......................................... T. Corriente................................ Oscilacion.................................. Veloc.. Avance.......................... Temperatura.............................. Tiempo....................................... Otros.......................................... CARACT. ELECTRICAS (QW- 409) TECNICA (QW-410) Polaridad................................... Amperaje.................................... Voltaje........................................ Otros.......................................... Pase : Simple o Multiple..............................................................

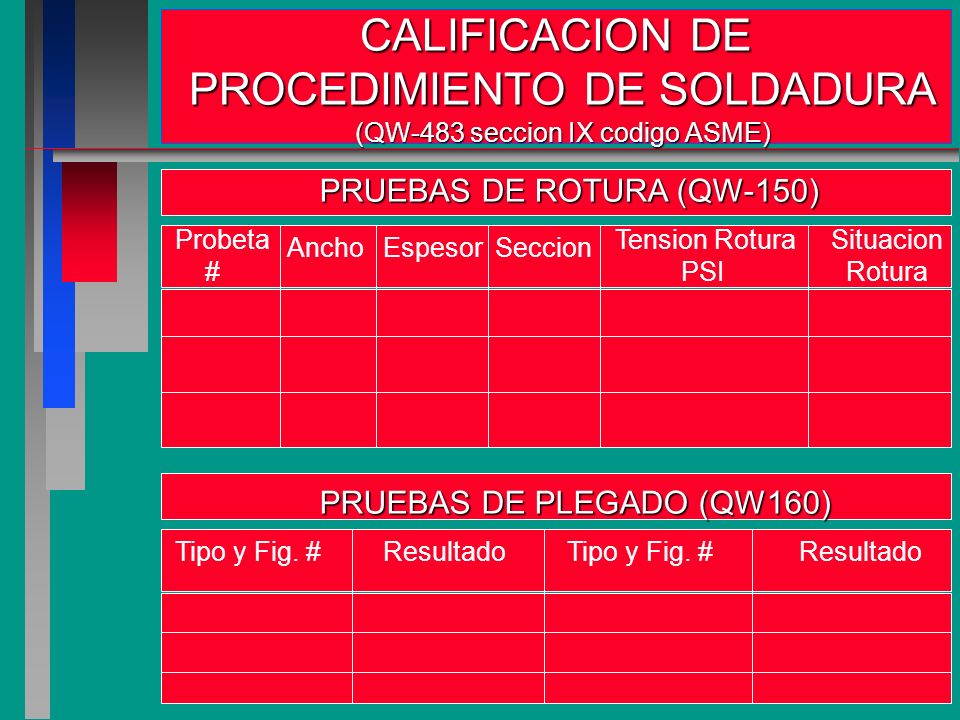

13 CALIFICACION DE PROCEDIMIENTO DE SOLDADURA (QW-483 seccion IX codigo ASME) PRUEBAS DE ROTURA (QW-150) PRUEBAS DE PLEGADO (QW160) Probeta # AnchoEspesorSeccion Tension Rotura PSI Situacion Rotura Tipo y Fig. #ResultadoTipo y Fig. #Resultado

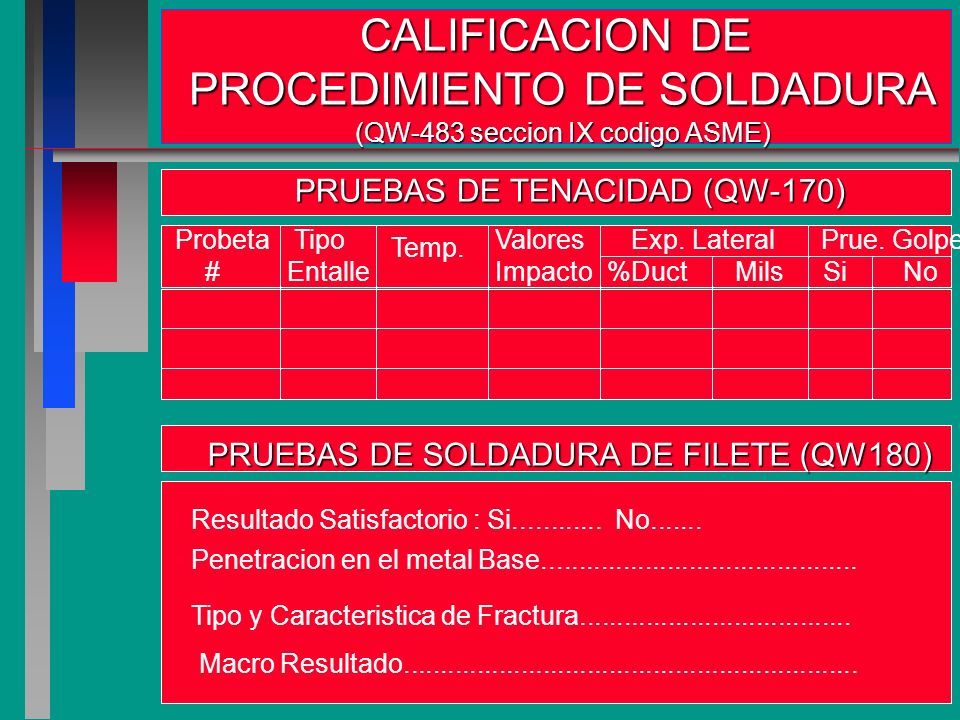

14 CALIFICACION DE PROCEDIMIENTO DE SOLDADURA (QW-483 seccion IX codigo ASME) PRUEBAS DE TENACIDAD (QW-170) PRUEBAS DE SOLDADURA DE FILETE (QW180) Probeta # Tipo Entalle Temp. Valores Impacto Exp. Lateral Prue. Golpe Resultado Satisfactorio : Si............ No....... %DuctMilsSiNo Penetracion en el metal Base........................................... Tipo y Caracteristica de Fractura..................................... Macro Resultado..............................................................

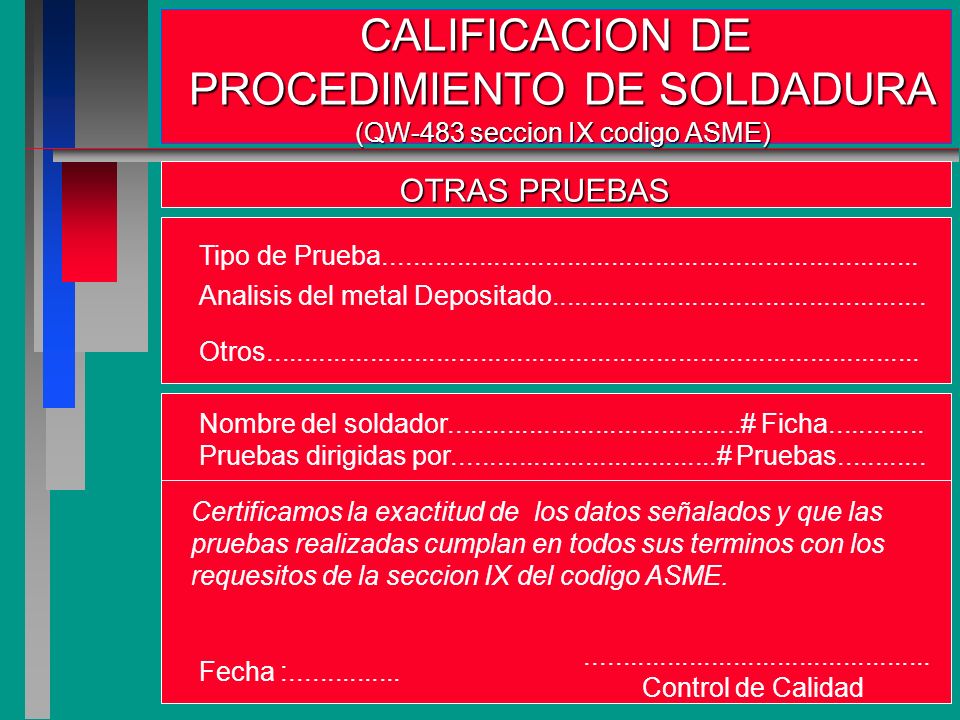

15 CALIFICACION DE PROCEDIMIENTO DE SOLDADURA (QW-483 seccion IX codigo ASME) OTRAS PRUEBAS Tipo de Prueba......................................................................... Analisis del metal Depositado................................................... Otros......................................................................................... Nombre del soldador........................................# Ficha............. Pruebas dirigidas por....................................# Pruebas............ Certificamos la exactitud de los datos señalados y que las pruebas realizadas cumplan en todos sus terminos con los requesitos de la seccion IX del codigo ASME. Fecha :.............................................................. Control de Calidad

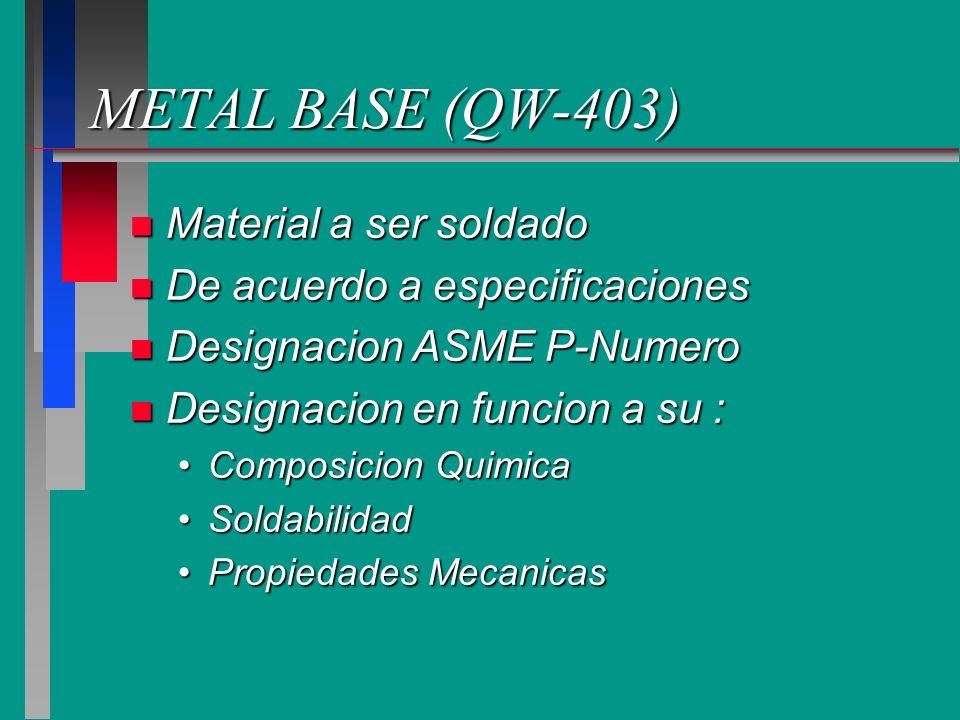

16 METAL BASE (QW-403) n Material a ser soldado n De acuerdo a especificaciones n Designacion ASME P-Numero n Designacion en funcion a su : Composicion QuimicaComposicion Quimica SoldabilidadSoldabilidad Propiedades MecanicasPropiedades Mecanicas

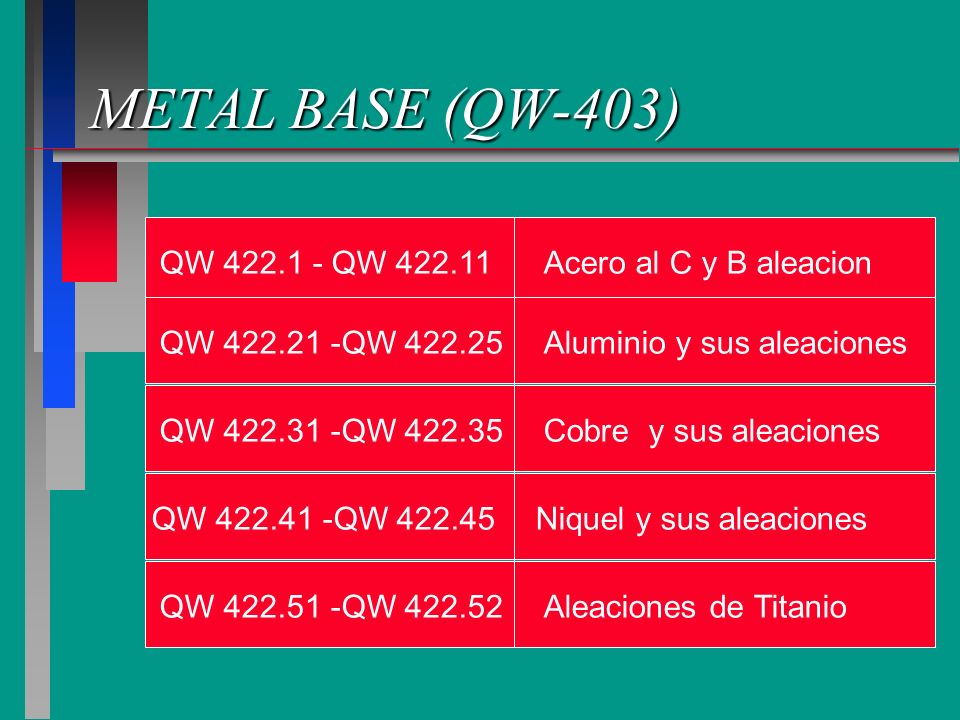

17 METAL BASE (QW-403) QW 422.1 - QW 422.11Acero al C y B aleacion QW 422.21 -QW 422.25Aluminio y sus aleaciones QW 422.31 -QW 422.35Cobre y sus aleaciones QW 422.41 -QW 422.45Niquel y sus aleaciones QW 422.51 -QW 422.52Aleaciones de Titanio

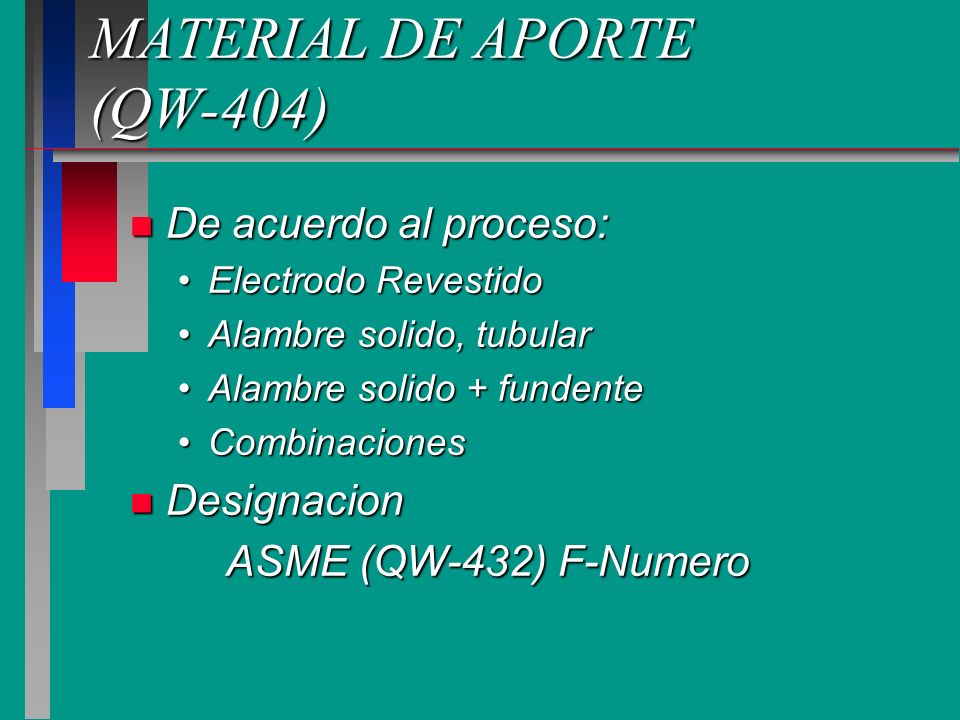

18 MATERIAL DE APORTE (QW-404) n De acuerdo al proceso: Electrodo RevestidoElectrodo Revestido Alambre solido, tubularAlambre solido, tubular Alambre solido + fundenteAlambre solido + fundente CombinacionesCombinaciones n Designacion ASME (QW-432) F-Numero

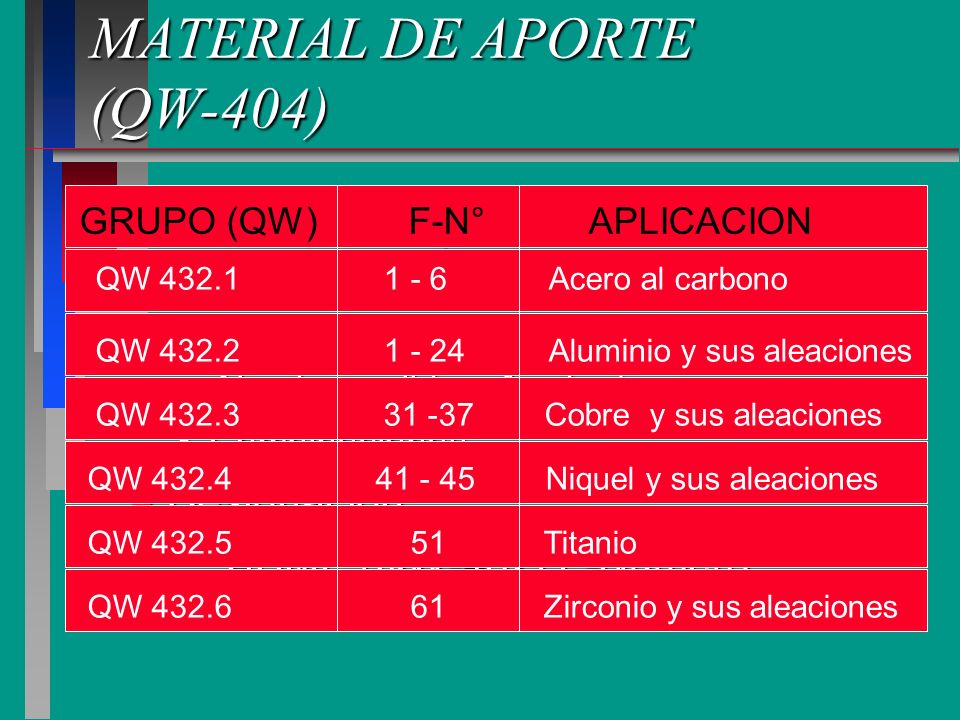

19 MATERIAL DE APORTE (QW-404) n De acuerdo al proceso: Electrodo RevestidoElectrodo Revestido Alambre solido, tubularAlambre solido, tubular Alambre solido + fundenteAlambre solido + fundente CombinacionesCombinaciones n Designacion ASME (QW-432) F-Numero GRUPO (QW) F-N° APLICACION QW 432.21 - 24 Aluminio y sus aleaciones QW 432.3 31 -37 Cobre y sus aleaciones QW 432.441 - 45 Niquel y sus aleaciones QW 432.5 51 Titanio QW 432.1 1 - 6 Acero al carbono QW 432.6 61 Zirconio y sus aleaciones

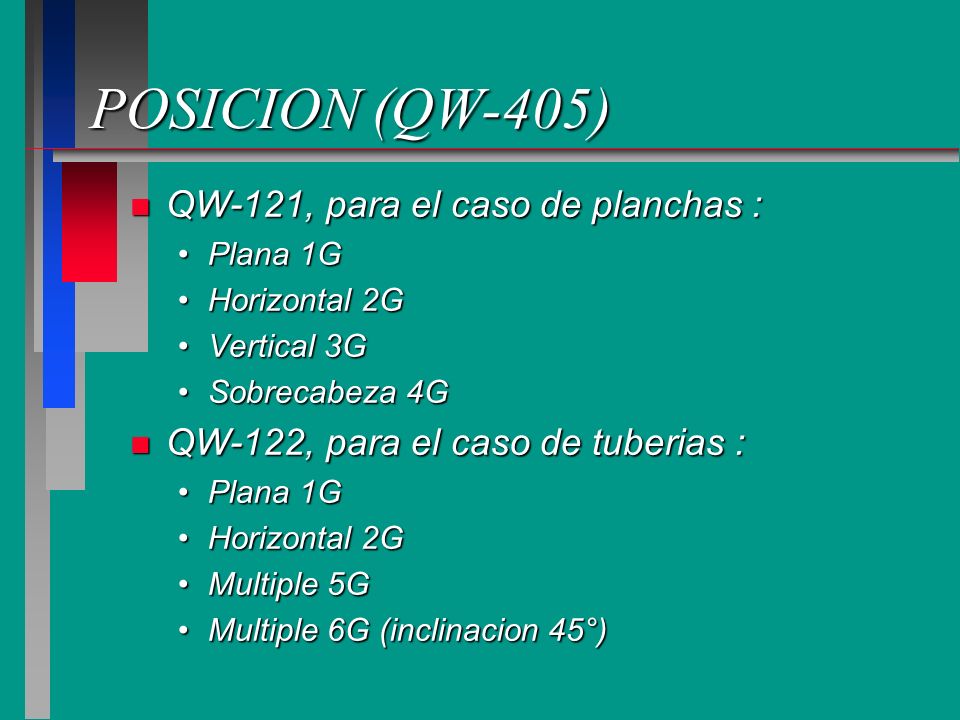

20 POSICION (QW-405) n QW-121, para el caso de planchas : Plana 1GPlana 1G Horizontal 2GHorizontal 2G Vertical 3GVertical 3G Sobrecabeza 4GSobrecabeza 4G n QW-122, para el caso de tuberias : Plana 1GPlana 1G Horizontal 2GHorizontal 2G Multiple 5GMultiple 5G Multiple 6G (inclinacion 45°)Multiple 6G (inclinacion 45°)

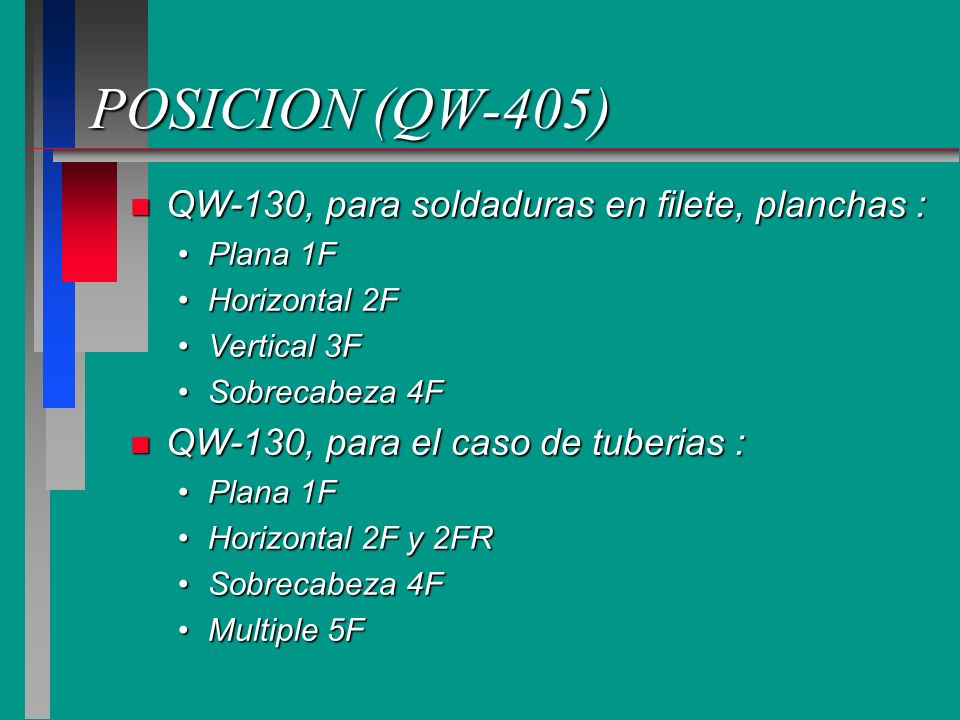

21 POSICION (QW-405) n QW-130, para soldaduras en filete, planchas : Plana 1FPlana 1F Horizontal 2FHorizontal 2F Vertical 3FVertical 3F Sobrecabeza 4FSobrecabeza 4F n QW-130, para el caso de tuberias : Plana 1FPlana 1F Horizontal 2F y 2FRHorizontal 2F y 2FR Sobrecabeza 4FSobrecabeza 4F Multiple 5FMultiple 5F

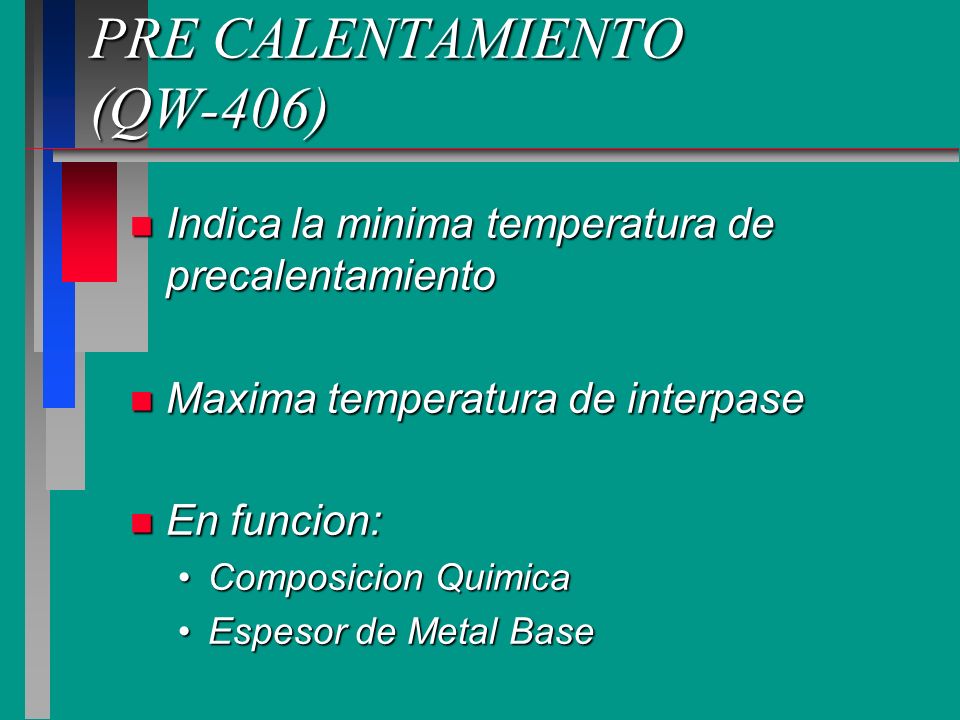

22 PRE CALENTAMIENTO (QW-406) n Indica la minima temperatura de precalentamiento n Maxima temperatura de interpase n En funcion: Composicion QuimicaComposicion Quimica Espesor de Metal BaseEspesor de Metal Base

23 T. T. POST-SOLDADURA (QW-407) Puede suceder cuatro casos : No Requiere No Requiere Por debajo del rango criticoPor debajo del rango critico Por encima del rango criticoPor encima del rango critico Normalizado y RevenidoNormalizado y Revenido

24 MATERIAL DE APORTE (QW-404) n De acuerdo al proceso: Electrodo RevestidoElectrodo Revestido Alambre solido, tubularAlambre solido, tubular Alambre solido + fundenteAlambre solido + fundente CombinacionesCombinaciones n Designacion ASME (QW-432) F-Numero

25 MATERIAL DE APORTE (QW-404) n De acuerdo al proceso: Electrodo RevestidoElectrodo Revestido Alambre solido, tubularAlambre solido, tubular Alambre solido + fundenteAlambre solido + fundente CombinacionesCombinaciones n Designacion ASME (QW-432) F-Numero

26 MATERIAL DE APORTE (QW-404) n De acuerdo al proceso: Electrodo RevestidoElectrodo Revestido Alambre solido, tubularAlambre solido, tubular Alambre solido + fundenteAlambre solido + fundente CombinacionesCombinaciones n Designacion ASME (QW-432) F-Numero

27 MATERIAL DE APORTE (QW-404) n De acuerdo al proceso: Electrodo RevestidoElectrodo Revestido Alambre solido, tubularAlambre solido, tubular Alambre solido + fundenteAlambre solido + fundente CombinacionesCombinaciones n Designacion ASME (QW-432) F-Numero
