ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA

Presentación del tema: "ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA"— Transcripción de la presentación:

1 ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA BÁSICO AWS E8018C1 ELECTRODO BÁSICO ALEADO AL Ni, CC+ ,PARA TODA POSICIÓN; apto para uso criógenoico hasta -60°C. Soldaduras de aceros utilizados en recipientes a presión y contenedores para gases licuados, instalaciones hidromecánicas y equipos para trabajar en climas fríos fabricados en aceros ASTM A203Gr. A y B, A350 Gr. LF1 y LF2, A334 Gr. 7, A352 Gr. LC2 y similares; soldadura de aceros al C-Mn de grano fino y Rm = 600 N/mm2

2 ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA BÁSICO AWS E8018C2 ELECTRODO BÁSICO ALEADO AL Ni, CC+ ,PARA TODA POSICIÓN; apto para usos criogénicos hasta -73°C, soldaduras de aceros de aleados con 3.5% de níquel utilizados en la fabricación de recipientes a presión para gases licuados y de otros aceros que posean buenos valores de impacto a esas temperaturas, como por ejemplo, ASTM A203 Gr. D y E, A352 Gr. LC3, A410 y similares. Soldaduras de elevada tenacidad (CVN y CTOD) en juntas en aceros C-Mn o de baja aleación hasta Rm= 600 N/mm2.

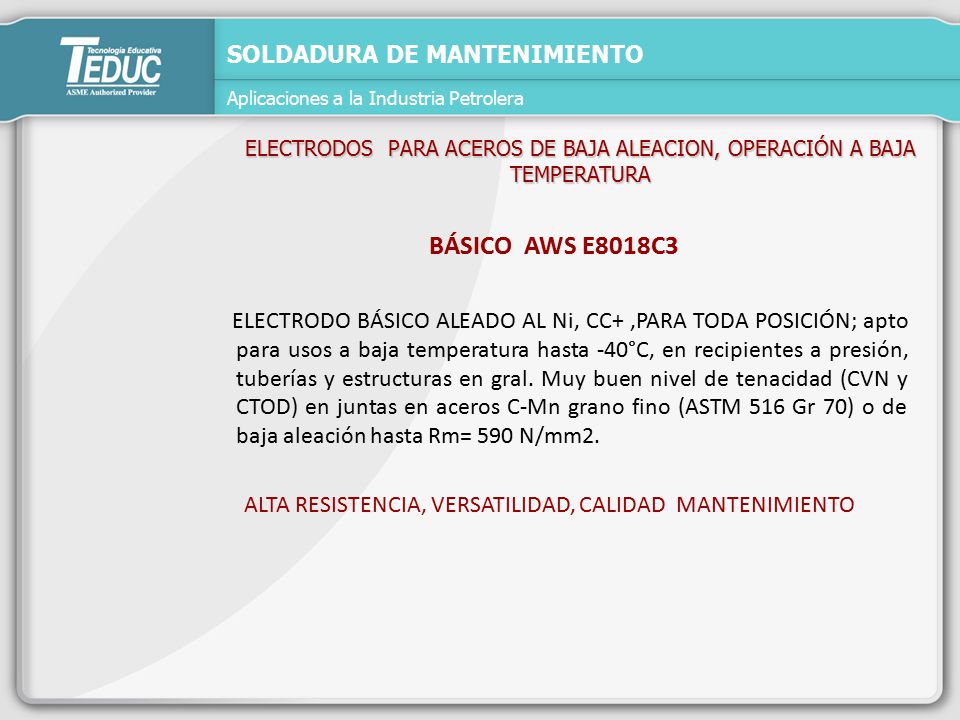

3 ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA BÁSICO AWS E8018C3 ELECTRODO BÁSICO ALEADO AL Ni, CC+ ,PARA TODA POSICIÓN; apto para usos a baja temperatura hasta -40°C, en recipientes a presión, tuberías y estructuras en gral. Muy buen nivel de tenacidad (CVN y CTOD) en juntas en aceros C-Mn grano fino (ASTM 516 Gr 70) o de baja aleación hasta Rm= 590 N/mm2. ALTA RESISTENCIA, VERSATILIDAD, CALIDAD MANTENIMIENTO

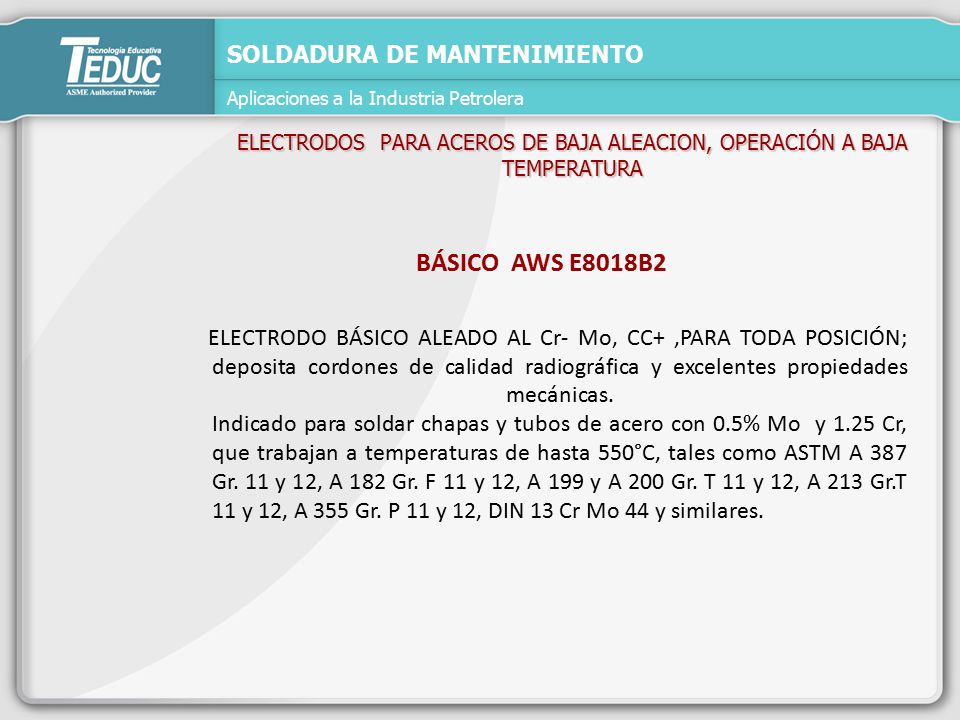

4 ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA BÁSICO AWS E8018B2 ELECTRODO BÁSICO ALEADO AL Cr- Mo, CC+ ,PARA TODA POSICIÓN; deposita cordones de calidad radiográfica y excelentes propiedades mecánicas. Indicado para soldar chapas y tubos de acero con 0.5% Mo y 1.25 Cr, que trabajan a temperaturas de hasta 550°C, tales como ASTM A 387 Gr. 11 y 12, A 182 Gr. F 11 y 12, A 199 y A 200 Gr. T 11 y 12, A 213 Gr.T 11 y 12, A 355 Gr. P 11 y 12, DIN 13 Cr Mo 44 y similares.

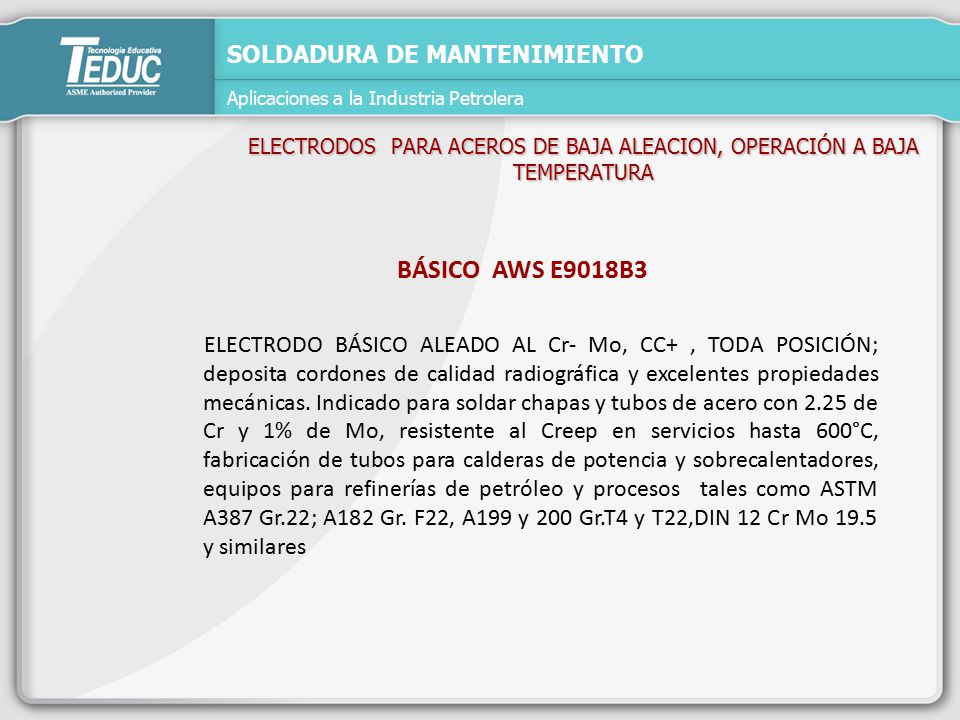

5 ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS DE BAJA ALEACION, OPERACIÓN A BAJA TEMPERATURA BÁSICO AWS E9018B3 ELECTRODO BÁSICO ALEADO AL Cr- Mo, CC+ , TODA POSICIÓN; deposita cordones de calidad radiográfica y excelentes propiedades mecánicas. Indicado para soldar chapas y tubos de acero con 2.25 de Cr y 1% de Mo, resistente al Creep en servicios hasta 600°C, fabricación de tubos para calderas de potencia y sobrecalentadores, equipos para refinerías de petróleo y procesos tales como ASTM A387 Gr.22; A182 Gr. F22, A199 y 200 Gr.T4 y T22,DIN 12 Cr Mo 19.5 y similares

6 ELECTRODOS PARA ACEROS DE BAJA ALEACION, MEDIA Y ALTA RESISTENCIA
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS DE BAJA ALEACION, MEDIA Y ALTA RESISTENCIA BÁSICO AWS E9018M ELECTRODO BÁSICO ALEADO AL Mn-Ni- Mo, CC+ ,PARA TODA POSICIÓN; deposita cordones de calidad radiográfica y excelentes propiedades mecánicas. Apto para la soldadura de aceros bonificados de alta resistencia (Rm= 650 N/mm2) tipo ASTM A508 Cl.1/Cl.3, A542 Cl.3, A612, A724 y similares.

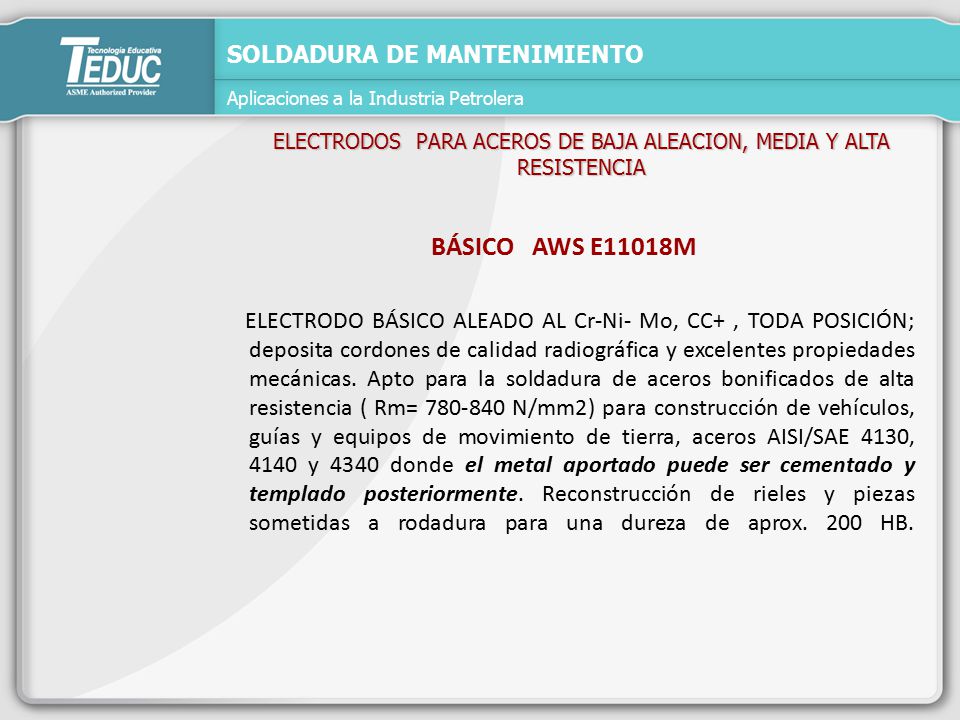

7 ELECTRODOS PARA ACEROS DE BAJA ALEACION, MEDIA Y ALTA RESISTENCIA
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS DE BAJA ALEACION, MEDIA Y ALTA RESISTENCIA BÁSICO AWS E11018M ELECTRODO BÁSICO ALEADO AL Cr-Ni- Mo, CC+ , TODA POSICIÓN; deposita cordones de calidad radiográfica y excelentes propiedades mecánicas. Apto para la soldadura de aceros bonificados de alta resistencia ( Rm= N/mm2) para construcción de vehículos, guías y equipos de movimiento de tierra, aceros AISI/SAE 4130, 4140 y 4340 donde el metal aportado puede ser cementado y templado posteriormente. Reconstrucción de rieles y piezas sometidas a rodadura para una dureza de aprox. 200 HB.

8 ELECTRODOS PARA ACEROS DE BAJA ALEACION, RESISTENTES A LA IMTEMPERIE
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS DE BAJA ALEACION, RESISTENTES A LA IMTEMPERIE BÁSICO AWS E7018W ELECTRODO BÁSICO ALEADO AL Ni- Cu, CC+ , TODA POSICIÓN; deposita cordones de calidad radiográfica y excelentes propiedades mecánicas. Apto para la soldadura de aceros patinables al Cobre o al Cobre-Níquel-Cromo de los tipos Corten A, B y C; Mayari R, R50 y R60; ASTM A242, A441, A572, A588 y similares

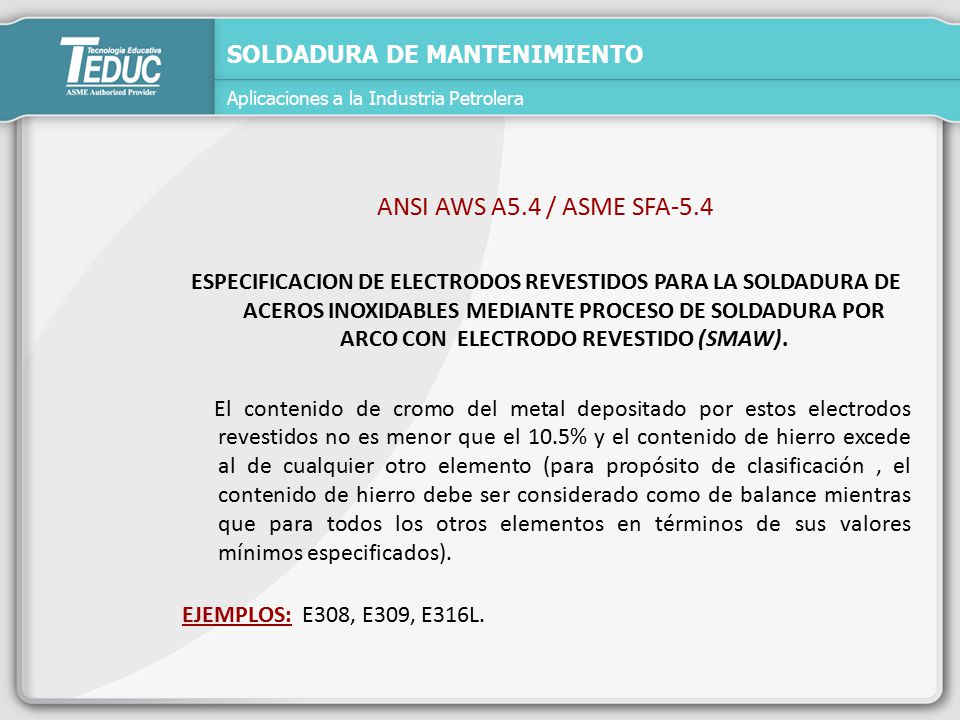

9 ANSI AWS A5.4 / ASME SFA-5.4 SOLDADURA DE MANTENIMIENTO
Aplicaciones a la Industria Petrolera ANSI AWS A5.4 / ASME SFA-5.4 ESPECIFICACION DE ELECTRODOS REVESTIDOS PARA LA SOLDADURA DE ACEROS INOXIDABLES MEDIANTE PROCESO DE SOLDADURA POR ARCO CON ELECTRODO REVESTIDO (SMAW). El contenido de cromo del metal depositado por estos electrodos revestidos no es menor que el 10.5% y el contenido de hierro excede al de cualquier otro elemento (para propósito de clasificación , el contenido de hierro debe ser considerado como de balance mientras que para todos los otros elementos en términos de sus valores mínimos especificados). EJEMPLOS: E308, E309, E316L.

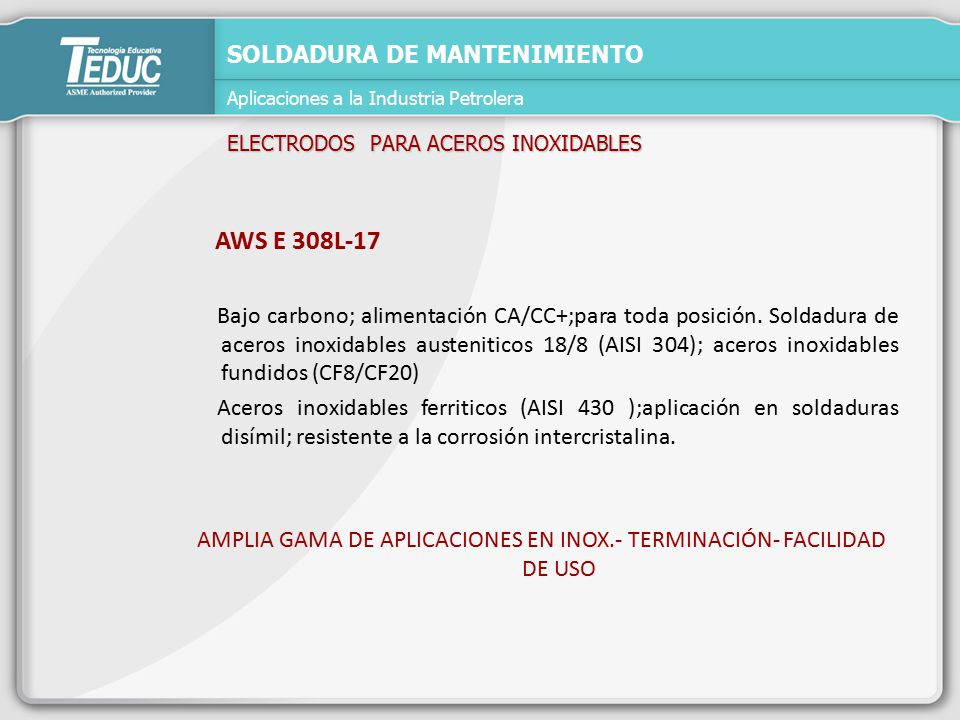

10 AMPLIA GAMA DE APLICACIONES EN INOX.- TERMINACIÓN- FACILIDAD DE USO
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E 308L-17 Bajo carbono; alimentación CA/CC+;para toda posición. Soldadura de aceros inoxidables austeniticos 18/8 (AISI 304); aceros inoxidables fundidos (CF8/CF20) Aceros inoxidables ferriticos (AISI 430 );aplicación en soldaduras disímil; resistente a la corrosión intercristalina. AMPLIA GAMA DE APLICACIONES EN INOX.- TERMINACIÓN- FACILIDAD DE USO

11 AMPLIA GAMA DE APLICACIONES EN INOXIDABLES. ESPECIALMENTE EN POSICIÓN
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E 308L-16 Bajo carbono, alimentación CC+,para toda posición. Soldadura de acero inoxidables austenitico 18/8 (AISI 304 ); Aceros inoxidables fundidos ( CF8,CF20);Aceros inoxidables ferriticos (AISI 430),Aplicación en soldaduras disímil; resistente a corrosión intercristalina. AMPLIA GAMA DE APLICACIONES EN INOXIDABLES. ESPECIALMENTE EN POSICIÓN

12 APLICACIÓN ESPECÍFICA ,ESPECIALMENTE EN POSICIÓN 5G PARA TUBERÍAS
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E 308L-15 Bajo carbono, alimentación CC+,para toda posición. Soldadura de acero inoxidables austenitico 18/8 (AISI 304);Aceros inoxidables fundidos( CF8,CF20);Aceros inoxidables ferriticos (AISI 430),Aplicación en soldaduras disímil; resistente a corrosión intercristalina. APLICACIÓN ESPECÍFICA ,ESPECIALMENTE EN POSICIÓN 5G PARA TUBERÍAS

13 CORROSIÓN SEVERA, TERMINACIÓN Y FACILIDAD DE USO
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E-316L-17 Bajo carbono, alimentación CA/ CC+,para toda posición. Soldadura de acero inoxidables austenitico Cr-Ni-Mo; Soldadura de aceros con análisis similares (AISI 316L,CF3M) también usados en aceros 316 estabilizados, resistentes a la corrosión intergranular y picado. CORROSIÓN SEVERA, TERMINACIÓN Y FACILIDAD DE USO

14 CORROSIÓN SEVERA, SOLDADURA EN POSICIÓN
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E-316L-16 Bajo carbono, alimentación CC+,para toda posición. Soldadura de acero inoxidables austenitico Cr-Ni-Mo; Soldadura de aceros con análisis similares (AISI 316L,CF3M) también usados en aceros 316 estabilizados, resistentes a la corrosión intergranular y picado. CORROSIÓN SEVERA, SOLDADURA EN POSICIÓN

15 CORROSIÓN SEVERA, REQUERIMIENTO ESPECÍFICO: TUBERÍAS POSICIÓN 5G
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES WS E-316L-15 Bajo carbono, básico; alimentación CC+, para toda posición. Soldadura de acero inoxidables austenitico Cr-Ni-Mo; Soldadura de aceros con análisis similares (AISI 316L,CF3M) también usados en aceros 316 estabilizados, resistentes a la corrosión intergranular y picado. CORROSIÓN SEVERA, REQUERIMIENTO ESPECÍFICO: TUBERÍAS POSICIÓN 5G

16 INOXIDABLE PARA ALTAS TEMPERATURAS
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES BÁSICO AWS E Alimentación CC+,para toda posición, deposita acero inoxidable tipo 25/20; soldadura de aceros inoxidables AIS 310, también usados en aceros de difícil soldabilidad y disímiles, resistente a la escamación a alta temperatura. INOXIDABLE PARA ALTAS TEMPERATURAS

17 ACEROS DISÍMILES Y MANTENIMIENTO.
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E309L-16 Bajo carbono; alimentación CC+ ; para toda posición deposita acero inoxidables tipo 23/12; soldadura aceros disímiles (ac.Inox. AISI 3XX o 4XX con aceros al carbono de baja o media aleación); soldadura inoxidable ferriticos y martensiticos (AISI 430, 410, 420 ), aceros de difícil soldabilidad o de composición desconocida. ACEROS DISÍMILES Y MANTENIMIENTO.

18 ACEROS DISÍMILES Y MANTENIMIENTO, TERMINACIÓN, FACILIDAD DE USO.
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E309L-17 Bajo carbono; alimentación CA/CC+ ; para toda posición; deposita acero inoxidables tipo 23/12; soldadura aceros disímiles (ac.Inox. AISI 3XX o 4XX con aceros al carbono o baja y media aleación); soldadura inoxidable ferriticos y martensiticos (AISI 430, 410, 420 ), aceros de difícil soldabilidad o de composición desconocida. ACEROS DISÍMILES Y MANTENIMIENTO, TERMINACIÓN, FACILIDAD DE USO.

19 MULTIPLES USOS, MANTENIMIENTO
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E312-16 CA/CC+ ; toda posición deposita acero inoxidables tipo 29/9;especialmente indicado en la soldadura de aceros de composición desconocida,de pobre soldabilidad o disímiles; ideal como capa base de recargue duros. MULTIPLES USOS, MANTENIMIENTO

20 MULTIPLES USOS, MANTENIMIENTO
SOLDADURA DE MANTENIMIENTO Aplicaciones a la Industria Petrolera ELECTRODOS PARA ACEROS INOXIDABLES AWS E307-15 Basico,CC+ ; toda posición deposita acero inoxidables tipo Cr- Ni-Mn;especialmente indicado en la soldadura de aceros inoxidables al Mn y Austeniticos tipo Hadfield, aceros para blindajes, de composición desconocida,de pobre soldadbilidad o disímiles; ideal como capa base de recargue duros. MULTIPLES USOS, MANTENIMIENTO
