1 © 2014 WINDTEC ENERGÍA | Tel. /Fax: (+34) 91 661 06 27 | E-mail: info@windtec.esinfo@windtec.es Análisis de Incertidumbres

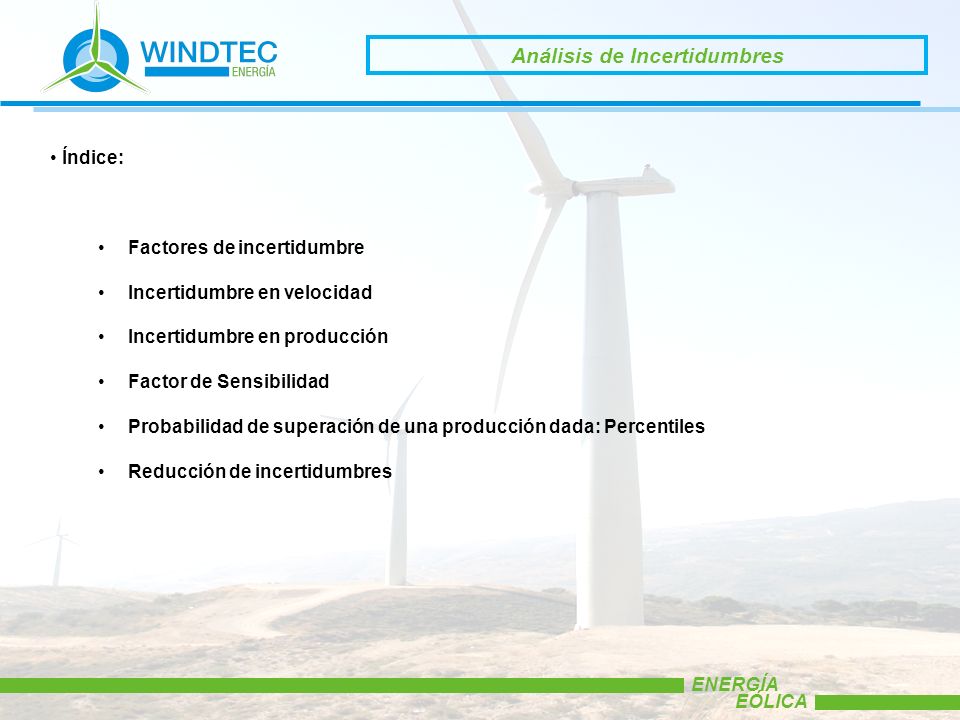

2 ENERGÍA EÓLICA Índice: Factores de incertidumbre Incertidumbre en velocidad Incertidumbre en producción Factor de Sensibilidad Probabilidad de superación de una producción dada: Percentiles Reducción de incertidumbres Análisis de Incertidumbres

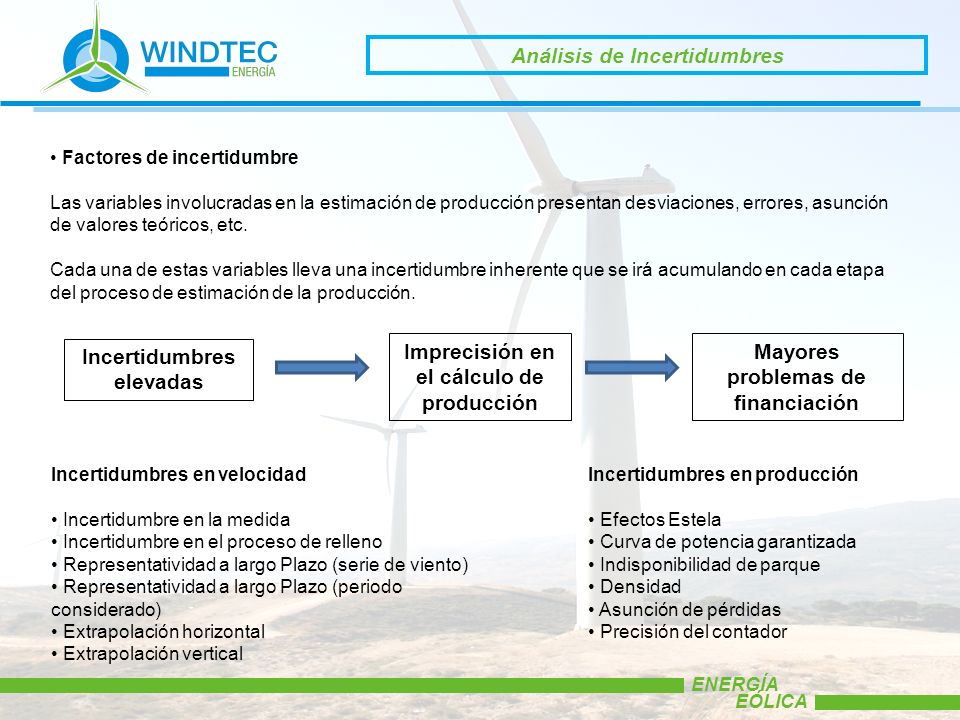

3 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre Las variables involucradas en la estimación de producción presentan desviaciones, errores, asunción de valores teóricos, etc. Cada una de estas variables lleva una incertidumbre inherente que se irá acumulando en cada etapa del proceso de estimación de la producción. Incertidumbres elevadas Mayores problemas de financiación Imprecisión en el cálculo de producción Incertidumbres en producción Efectos Estela Curva de potencia garantizada Indisponibilidad de parque Densidad Asunción de pérdidas Precisión del contador Incertidumbres en velocidad Incertidumbre en la medida Incertidumbre en el proceso de relleno Representatividad a largo Plazo (serie de viento) Representatividad a largo Plazo (periodo considerado) Extrapolación horizontal Extrapolación vertical

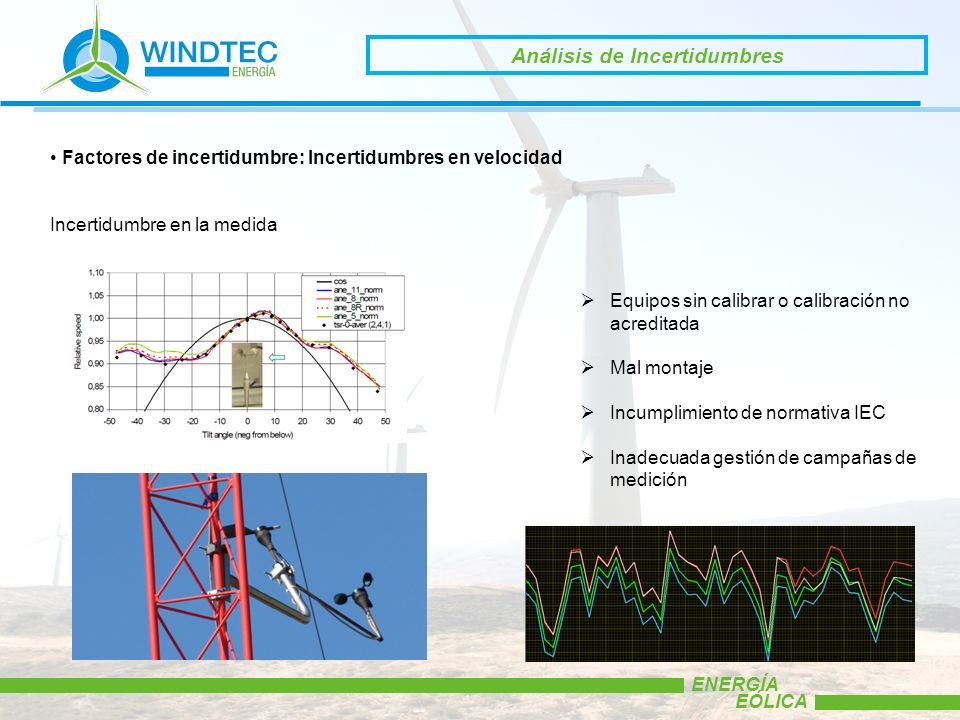

4 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en velocidad Incertidumbre en la medida  Equipos sin calibrar o calibración no acreditada  Mal montaje  Incumplimiento de normativa IEC  Inadecuada gestión de campañas de medición

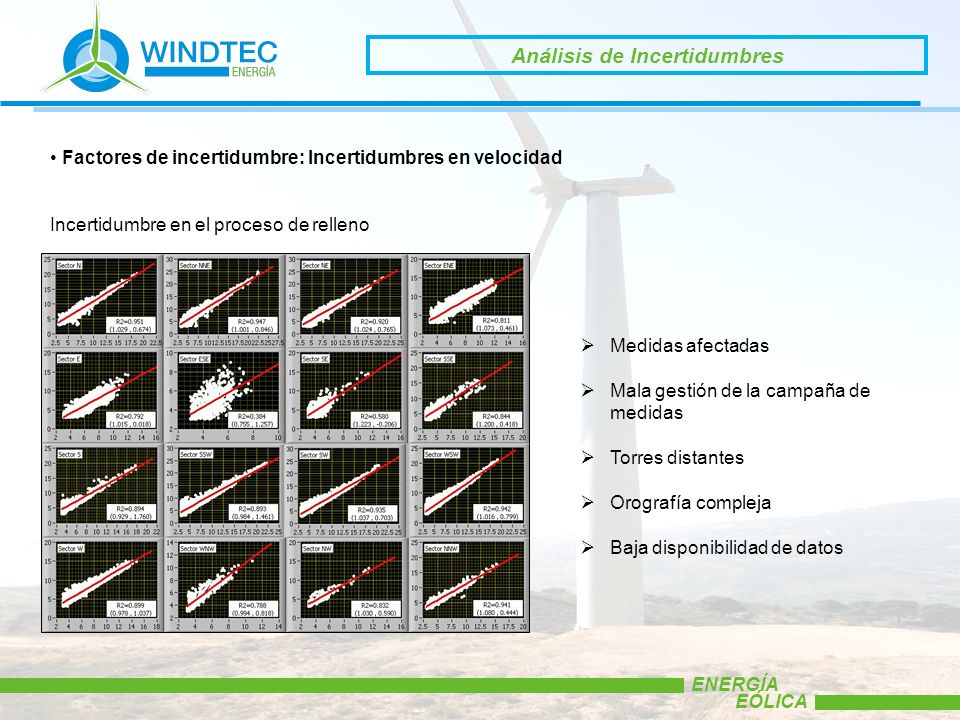

5 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en velocidad Incertidumbre en el proceso de relleno  Medidas afectadas  Mala gestión de la campaña de medidas  Torres distantes  Orografía compleja  Baja disponibilidad de datos

6 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en velocidad Incertidumbre en el proceso de relleno  Observatorios próximos mal mantenidos  Series de reanálisis no bien ajustadas a microescala

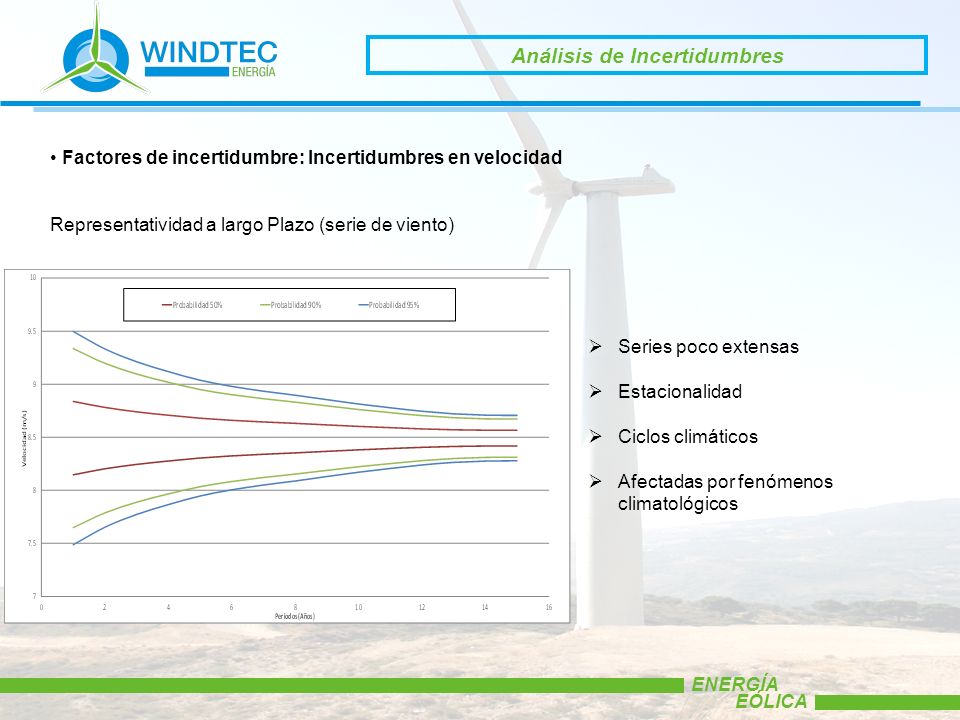

7 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en velocidad Representatividad a largo Plazo (serie de viento)  Series poco extensas  Estacionalidad  Ciclos climáticos  Afectadas por fenómenos climatológicos

8 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en velocidad Representatividad a largo Plazo (periodo considerado)  Campañas de medición poco extensas  Baja disponibilidad de datos  Mala gestión de la campaña de medidas

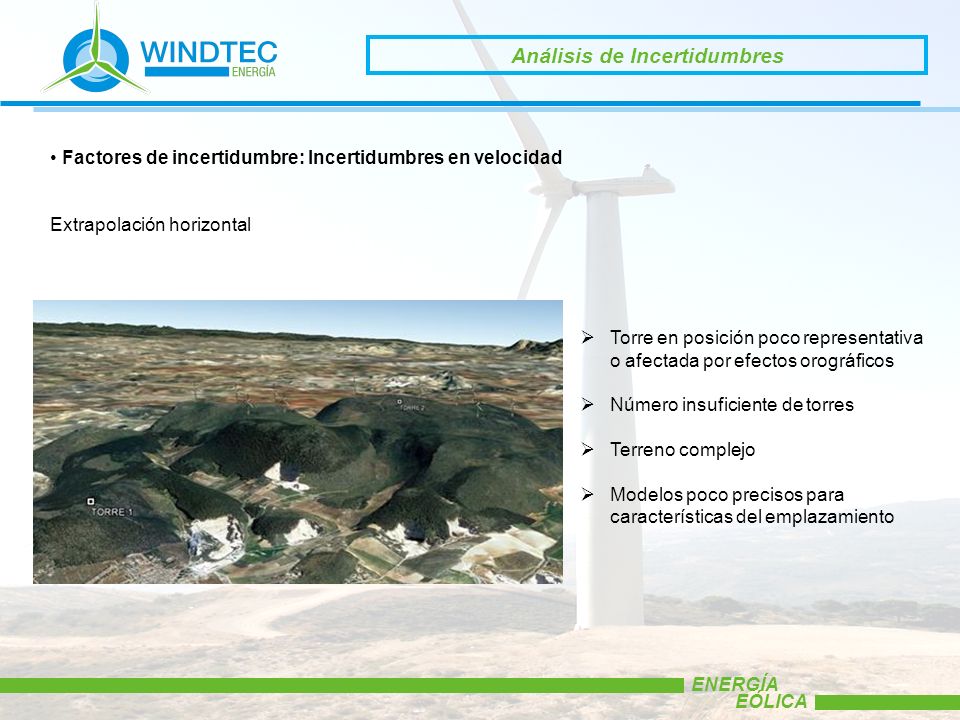

9 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en velocidad Extrapolación horizontal  Torre en posición poco representativa o afectada por efectos orográficos  Número insuficiente de torres  Terreno complejo  Modelos poco precisos para características del emplazamiento

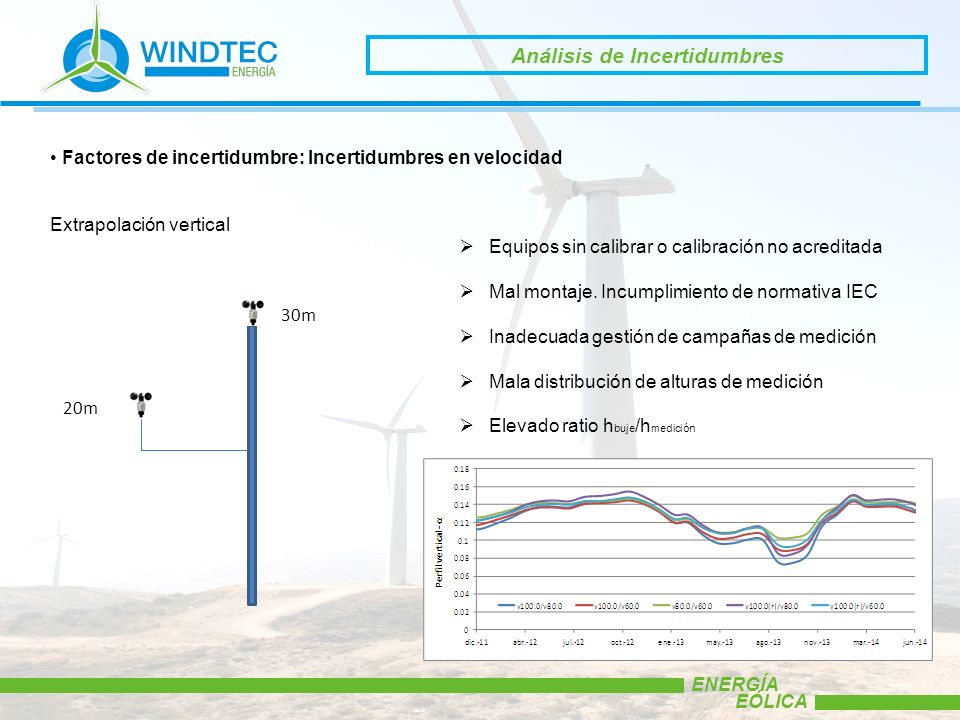

10 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en velocidad Extrapolación vertical  Equipos sin calibrar o calibración no acreditada  Mal montaje. Incumplimiento de normativa IEC  Inadecuada gestión de campañas de medición  Mala distribución de alturas de medición  Elevado ratio h buje /h medición 30m 20m

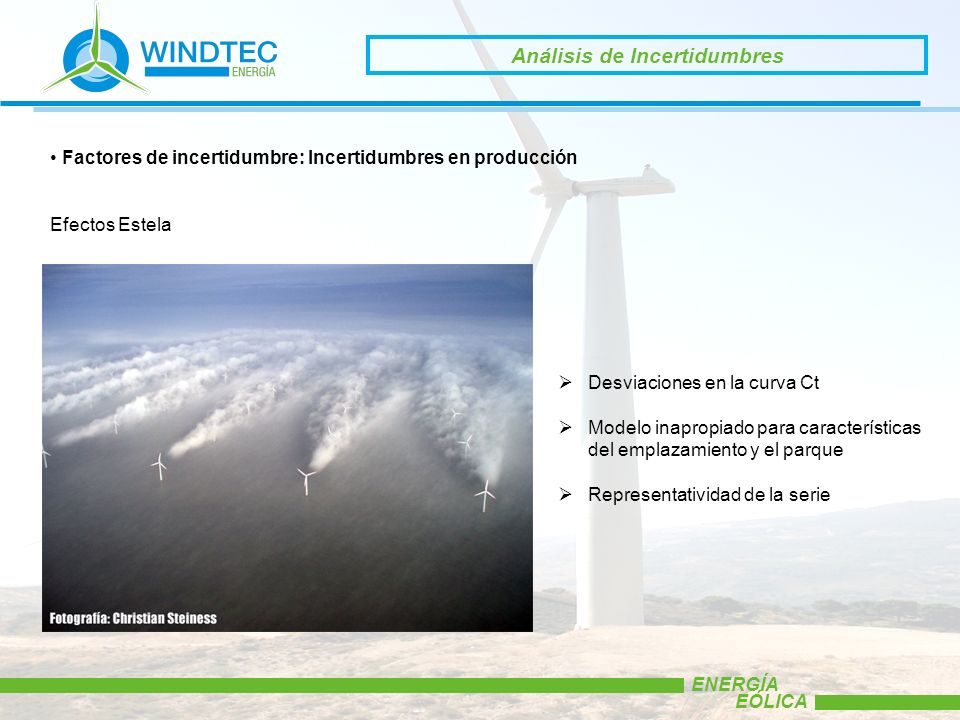

11 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en producción Efectos Estela  Desviaciones en la curva Ct  Modelo inapropiado para características del emplazamiento y el parque  Representatividad de la serie

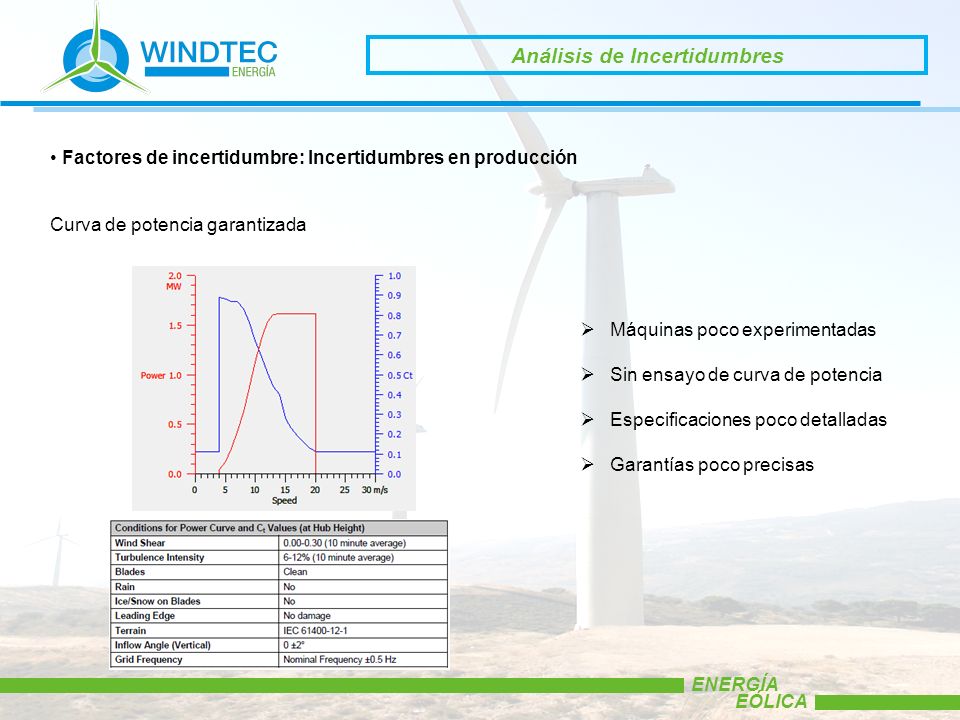

12 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en producción Curva de potencia garantizada  Máquinas poco experimentadas  Sin ensayo de curva de potencia  Especificaciones poco detalladas  Garantías poco precisas

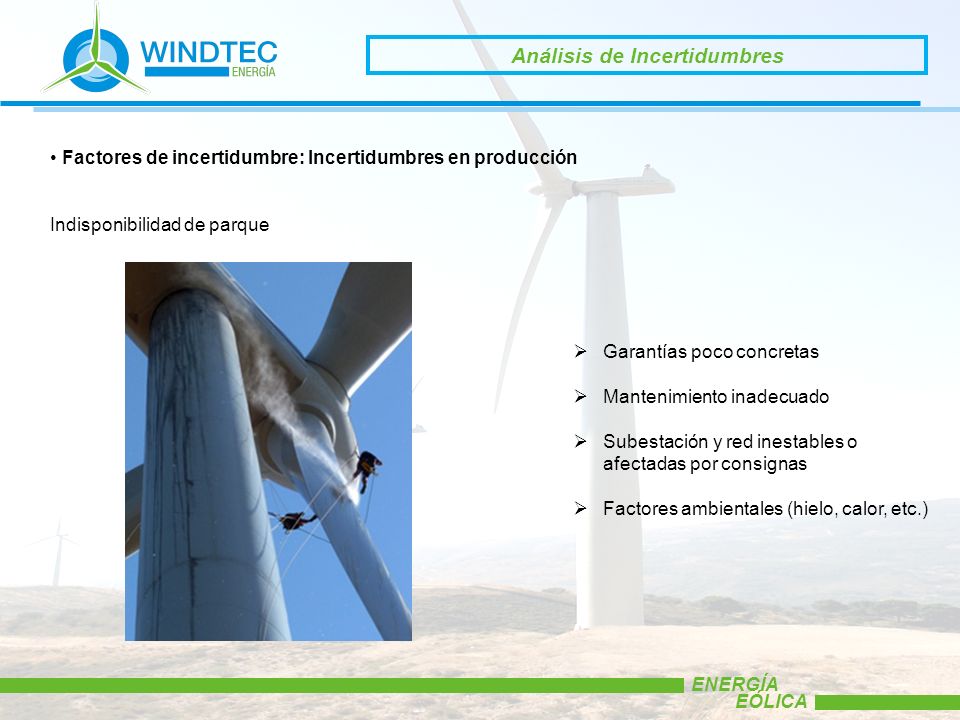

13 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en producción Indisponibilidad de parque  Garantías poco concretas  Mantenimiento inadecuado  Subestación y red inestables o afectadas por consignas  Factores ambientales (hielo, calor, etc.)

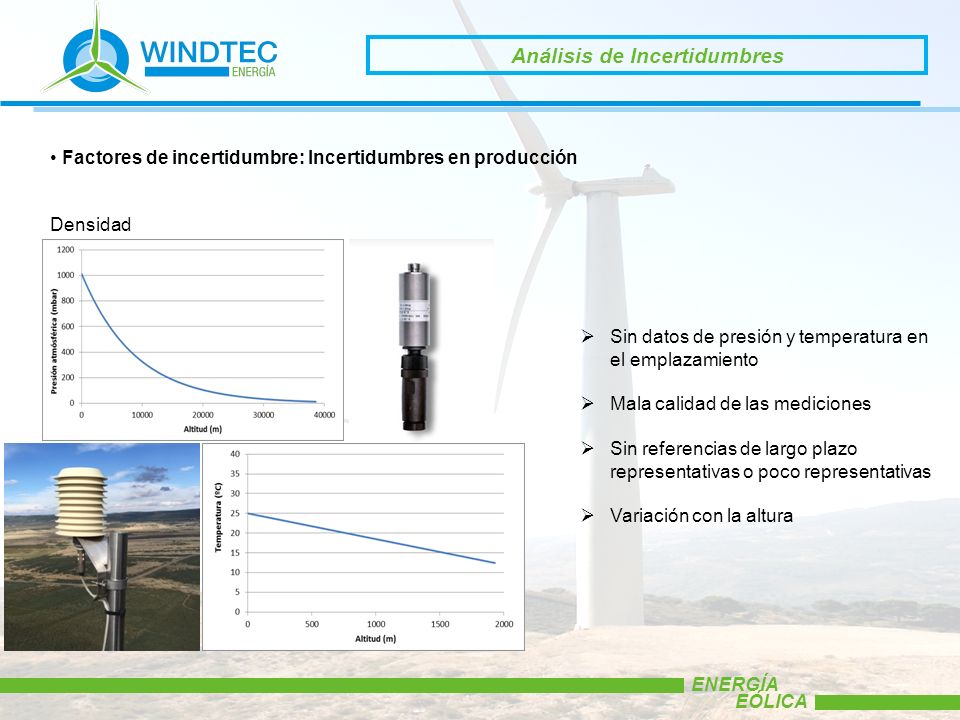

14 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en producción Densidad  Sin datos de presión y temperatura en el emplazamiento  Mala calidad de las mediciones  Sin referencias de largo plazo representativas o poco representativas  Variación con la altura

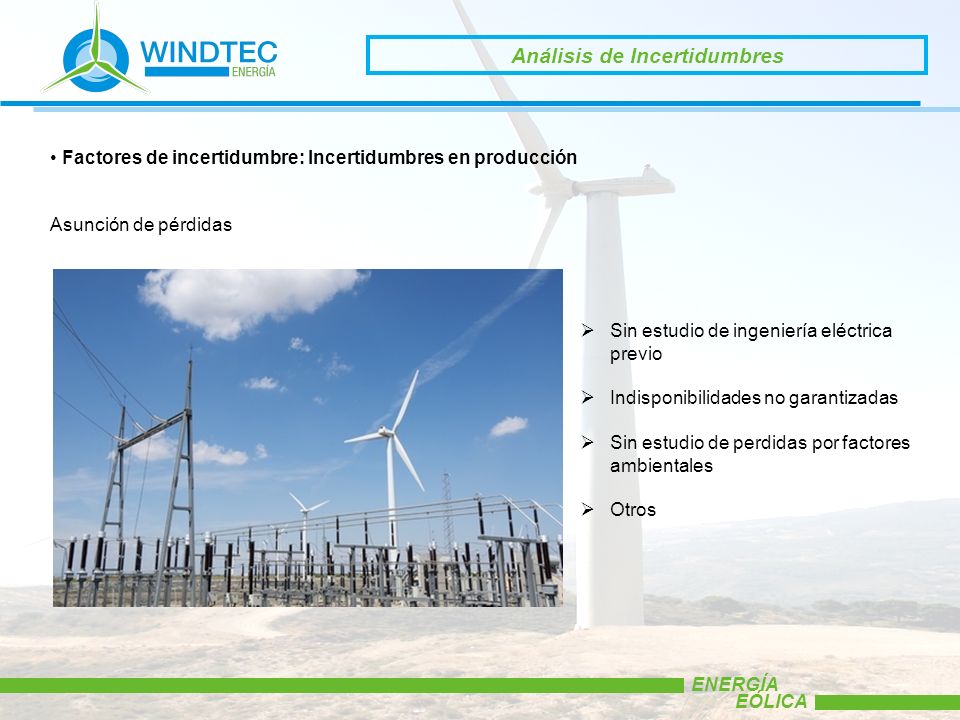

15 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en producción Asunción de pérdidas  Sin estudio de ingeniería eléctrica previo  Indisponibilidades no garantizadas  Sin estudio de perdidas por factores ambientales  Otros

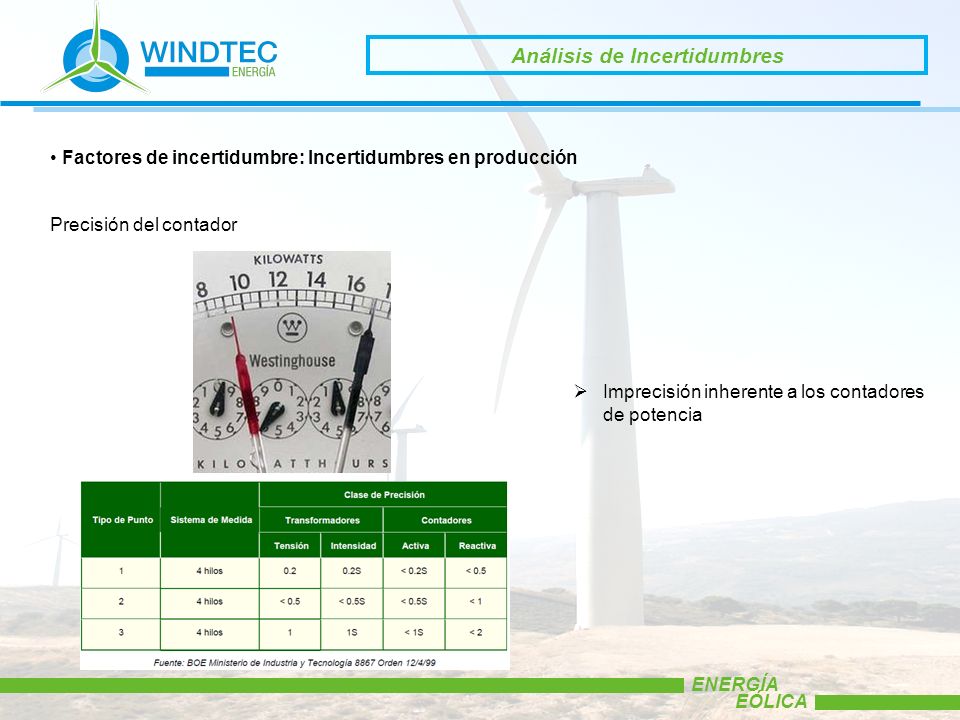

16 ENERGÍA EÓLICA Análisis de Incertidumbres Factores de incertidumbre: Incertidumbres en producción Precisión del contador  Imprecisión inherente a los contadores de potencia

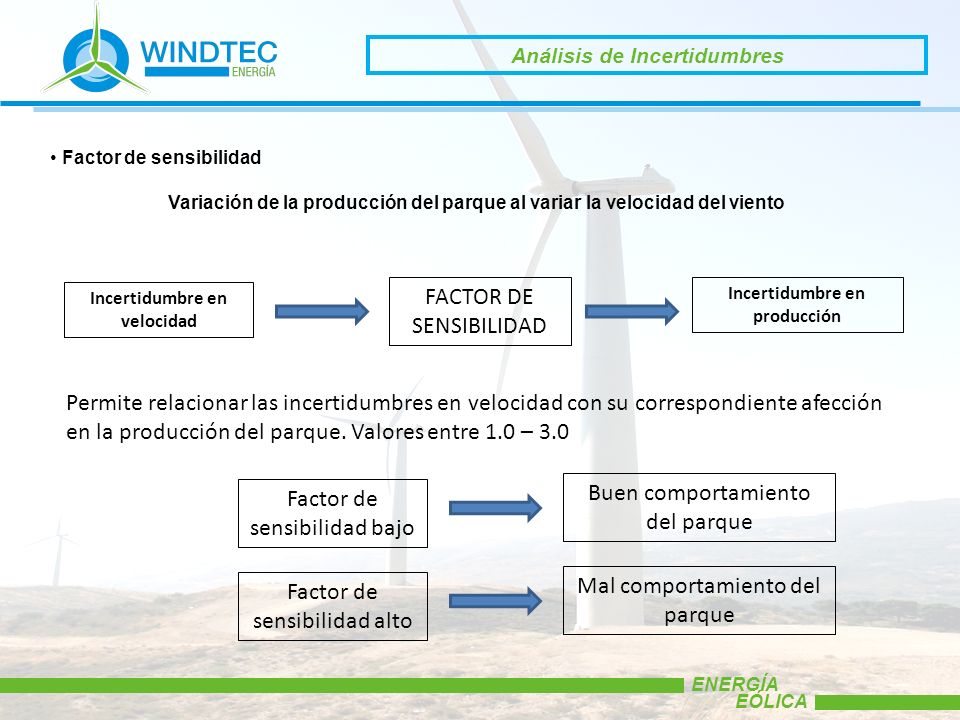

17 ENERGÍA EÓLICA Análisis de Incertidumbres Factor de sensibilidad Variación de la producción del parque al variar la velocidad del viento Incertidumbre en velocidad Incertidumbre en producción FACTOR DE SENSIBILIDAD Permite relacionar las incertidumbres en velocidad con su correspondiente afección en la producción del parque. Valores entre 1.0 – 3.0 Factor de sensibilidad bajo Buen comportamiento del parque Factor de sensibilidad alto Mal comportamiento del parque

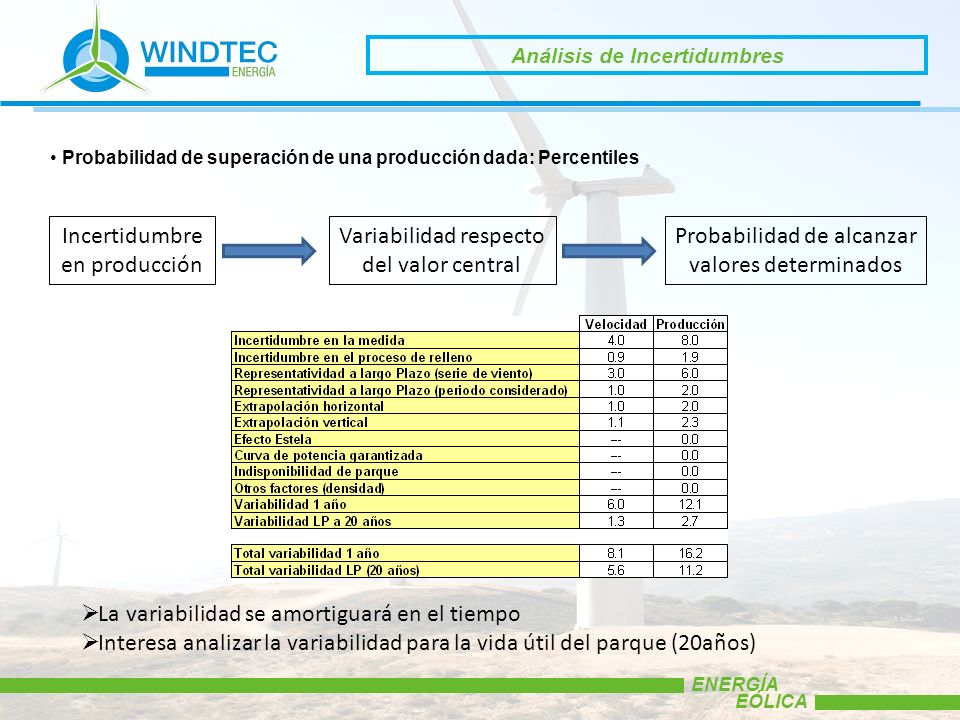

18 ENERGÍA EÓLICA Análisis de Incertidumbres Probabilidad de superación de una producción dada: Percentiles  La variabilidad se amortiguará en el tiempo  Interesa analizar la variabilidad para la vida útil del parque (20años) Incertidumbre en producción Variabilidad respecto del valor central Probabilidad de alcanzar valores determinados

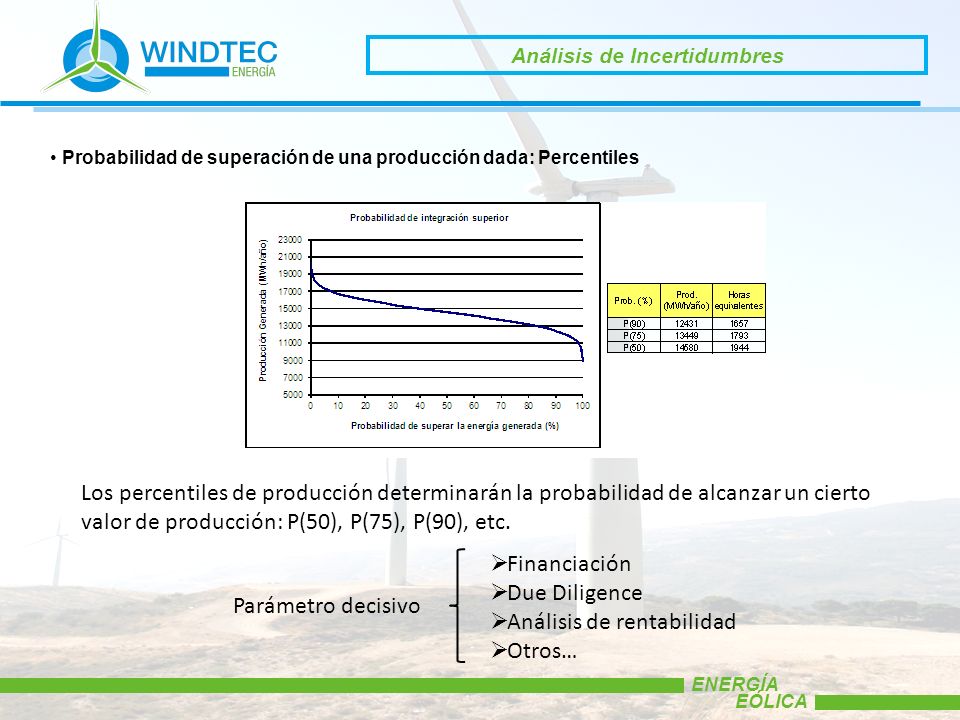

19 ENERGÍA EÓLICA Análisis de Incertidumbres Probabilidad de superación de una producción dada: Percentiles Los percentiles de producción determinarán la probabilidad de alcanzar un cierto valor de producción: P(50), P(75), P(90), etc. Parámetro decisivo  Financiación  Due Diligence  Análisis de rentabilidad  Otros…

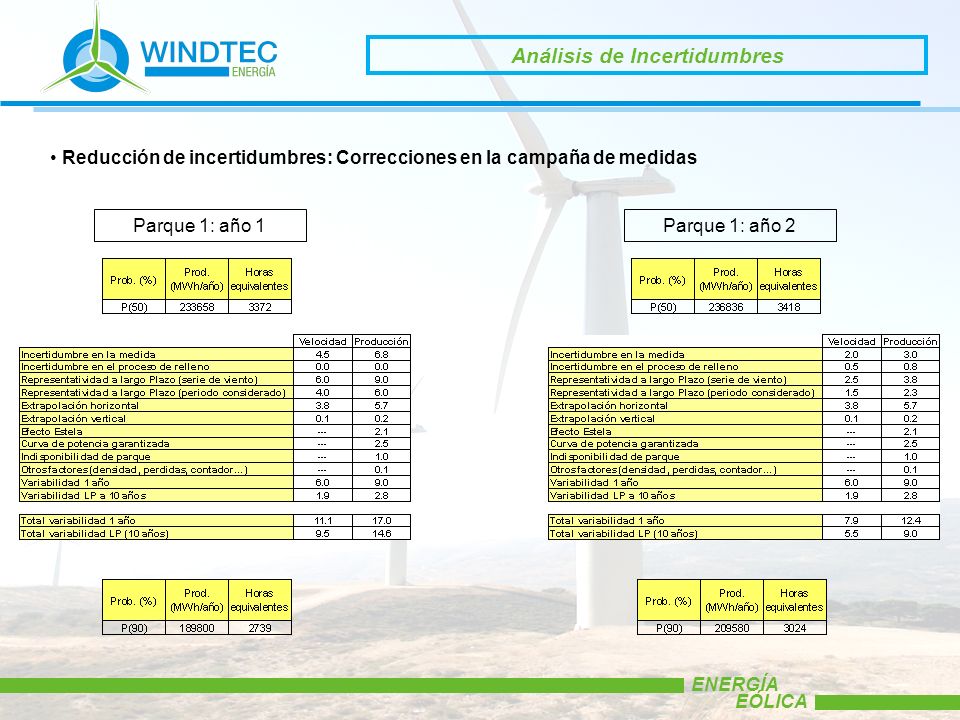

20 ENERGÍA EÓLICA Análisis de Incertidumbres Reducción de incertidumbres: Correcciones en la campaña de medidas Parque 1: año 2Parque 1: año 1

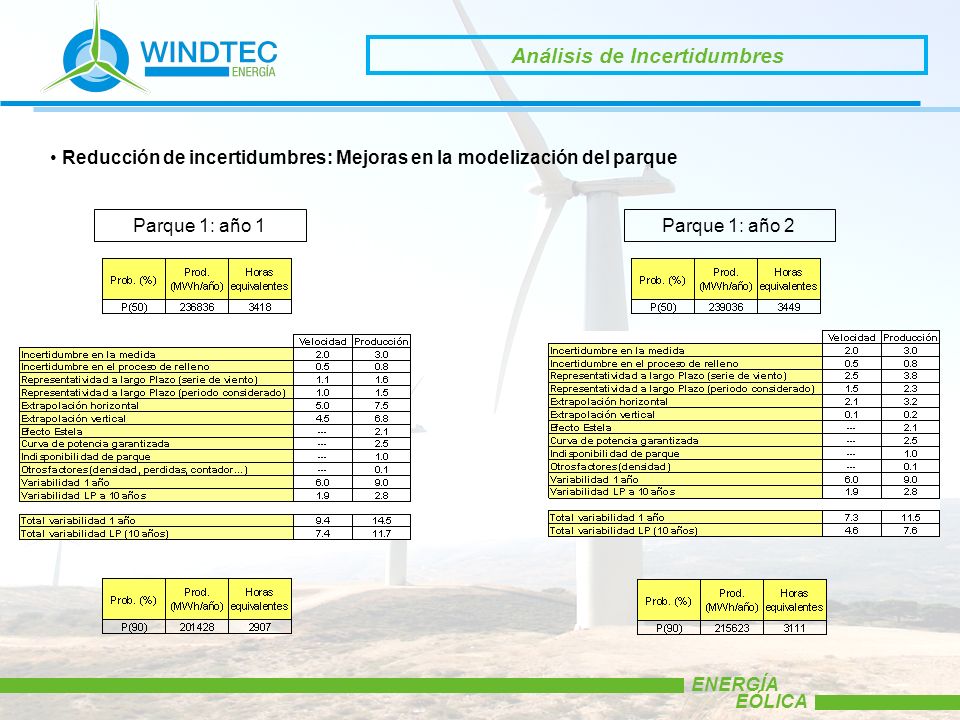

21 ENERGÍA EÓLICA Análisis de Incertidumbres Reducción de incertidumbres: Mejoras en la modelización del parque Parque 1: año 2Parque 1: año 1

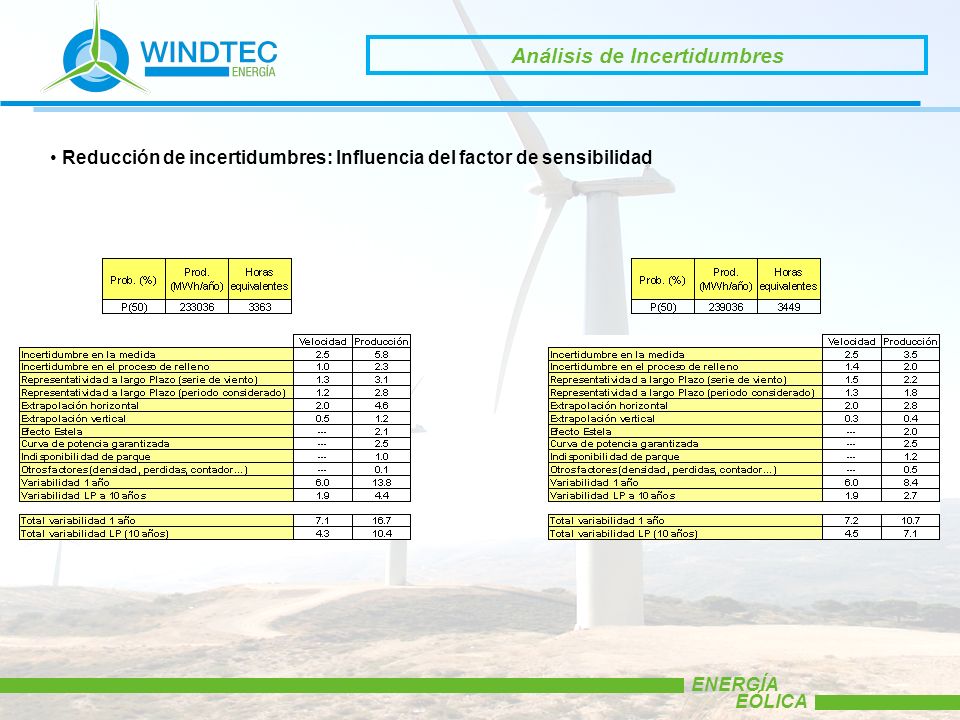

22 ENERGÍA EÓLICA Análisis de Incertidumbres Reducción de incertidumbres: Influencia del factor de sensibilidad

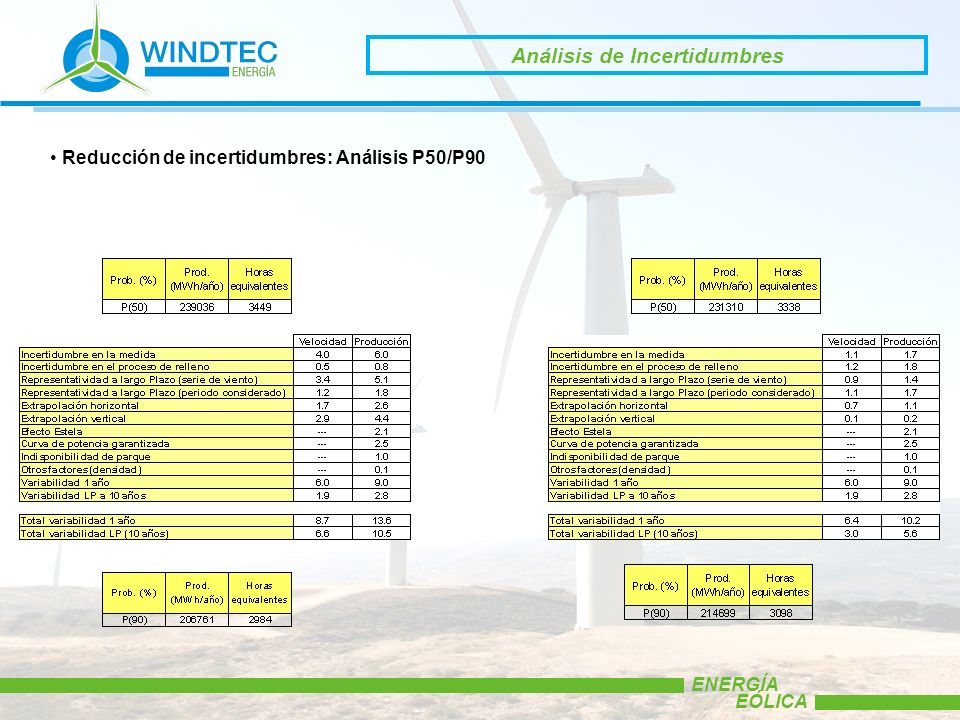

23 ENERGÍA EÓLICA Análisis de Incertidumbres Reducción de incertidumbres: Análisis P50/P90

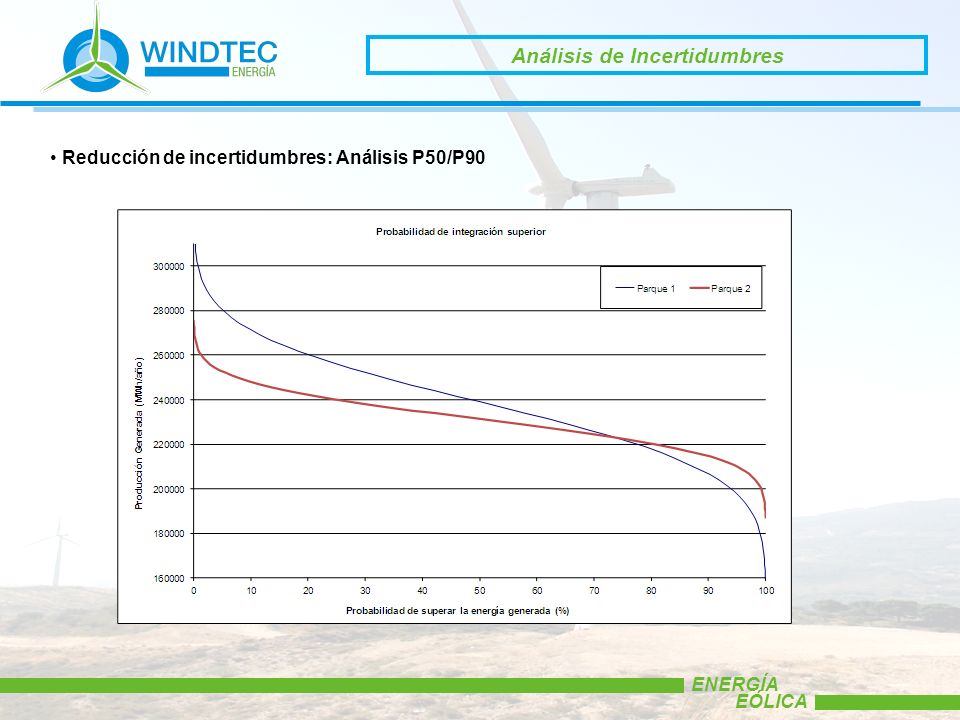

24 ENERGÍA EÓLICA Análisis de Incertidumbres Reducción de incertidumbres: Análisis P50/P90

25 © 2016 WINDTEC ENERGÍA | Tel. /Fax: (+34) 91 661 06 27 | E-mail: info@windtec.esinfo@windtec.es Análisis de Incertidumbres Gracias por su atención Para cualquier información adicional o aclaraciones se ruega contactar con: WINDTEC ENERGÍA S.L.P.N.E. Av. de la Industria 4, Ed. 2, Esc. 2 28108 Alcobendas (Madrid) ESPAÑA Web: www.windtec.eswww.windtec.es Luis Delgado Rodríguez E-mail: ldelgado@windtec.esldelgado@windtec.es TEL: +34 661 06 27
