1 INSTITUTO DE EDUCACION SUPERIOR TECNOLOGICO PUBLICO “HUANCAVELICA” CONSTRUCCION CIVIL V CICLO UNIDAD DIDACTICA: PROCEDIMIENTOS CONSTRUCTIVOS DE OBRAS CIVILES I DOCENTE: ING. MATAMOROS MALLQUI Eber Hvca, ABRIL - 2016

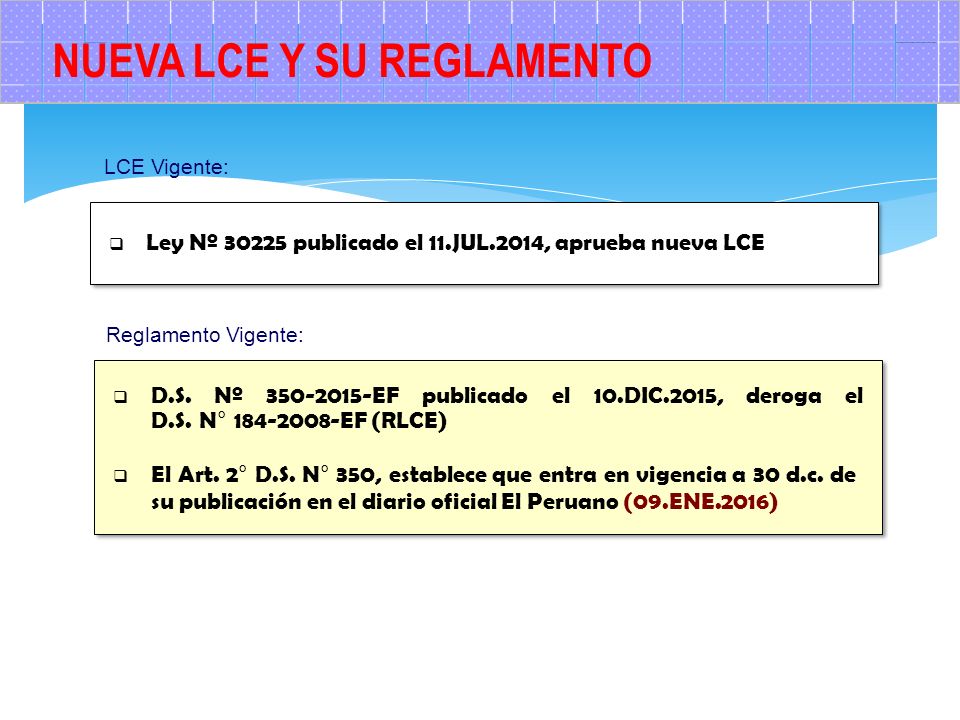

2 NUEVA LCE Y SU REGLAMENTO LCE Vigente:  Ley Nº 30225 publicado el 11.JUL.2014, aprueba nueva LCE  D.S.Nº350-2015-EFpublicadoel10.DIC.2015,derogael D.S..N °.184-2008-EF (RLCE)  El Art. 2 ° D.S. N ° 350, establece que entra en vigencia a 30 d.c. de su publicación en el diario oficial El Peruano (09.ENE.2016) Reglamento Vigente:

3 DEFINICIONES IMPORTANTES

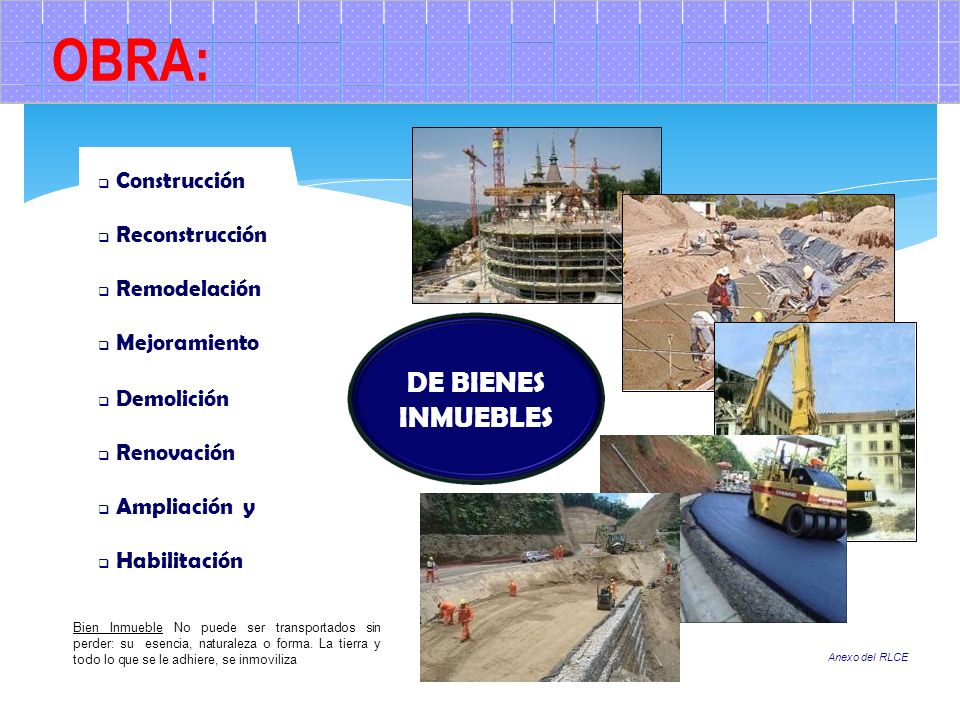

4 OBRA:  Construcción  Reconstrucción  Remodelación  Mejoramiento  Demolición  Renovación  Ampliación y  Habilitación DE BIENES INMUEBLES Bien Inmueble No puede ser transportados sin perder: su esencia, naturaleza o forma. La tierra y todo lo que se le adhiere, se inmoviliza Anexo del RLCE

5 REQUISITOS DE UNA OBRA:  Dirección Técnica  Expediente Técnico  Mano de Obra  Materiales y/o Equipos

6 TIPOS DE EJECUCIÓN PRESUPUESTAL

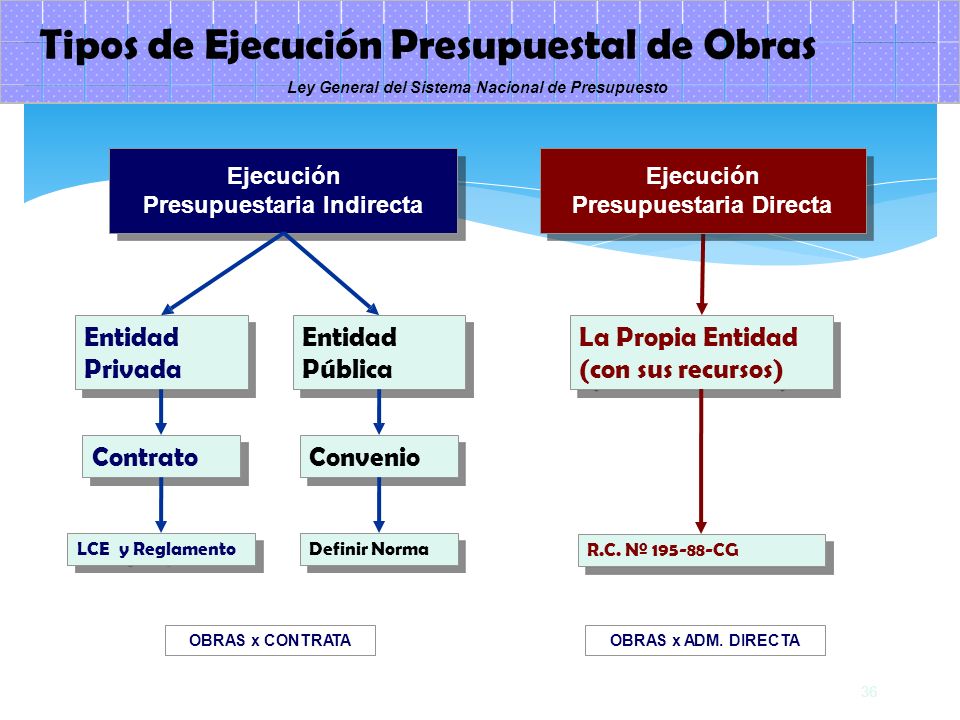

7 OBRAS x ADM. DIRECTA 36 Tipos de Ejecución Presupuestal de Obras Ley General del Sistema Nacional de Presupuesto Ejecución Presupuestaria Indirecta Ejecución Presupuestaria Directa Entidad Privada Entidad Pública ContratoConvenio La Propia Entidad (con sus recursos) LCE y ReglamentoDefinir Norma R.C. Nº 195-88-CG OBRAS x CONTRATA

8 37 NºDESCRIPCIÓN DE LA OBRAMODALIDAD 1 MEJORAMIENTO DE RED DE ALCANTARILLADO DE LA CALLE LAS MALVINAS Convenio 2 MEJORAMIENTO DEL PISO FORRAJERO EN LA ASOCIACIÓN AGROPECUARIA UNIDOS POR EL CAMPO Y LA ECOLOGÍA Convenio 3 CONSTRUCCIÓN TROCHAS CARROZABLES - CAMINO CARROZABLE A ALBÚFERA EL PARAISO Adm. Directa 4 CONSTRUCCIÓN TROCHAS CARROZABLES - CAMINO CARROZABLE A ALBÚFERA EL PARAISO Adm. Directa 5 INFRAESTRUCTURA TURISTICA PUESTA EN VALOR DEL CIRCUITO DE PLAYAS Y COMPLEJO PLAYA CHORRILLOS Adm. Directa 6 PAVIMENTACIÓN DECALLES - ASFALTADO DE CALLE BALTAZAR LA ROSA Adm. Directa 7 PAVIMENTACIÓN DE VÍAS CONO SUR - M 2 AN 0 ZANARE T S otal 8 REMODELACIÓN DEL BOULEVA 1 R 7 DE SAENZ PEÑA Adm. Directa 9 RENOVACIÓN DE ALCANTARILLADO Y CONEXIONES DOMICILIARIAS CALLES JOSE F. SANCHEZ C. Y LA UNIÓN Adm. Directa 10 MEJORAMIENTO DEL PISO FORRAJERO EN LA ASOCIACIÓN AGROPECUARIA UNIDOS POR EL CAMPO A Y d L m A. E D CO ir L e O c G t ÍA a Adm. Directa 11 DEMOLICIÓN DE ESTRUCTURAS EN EL ÁREA DEL NUEVO PALACIO MUNICIPAL Adm. Directa 12 DEMOLICIÓN DE TALLERES DE LA INSTITUCIÓN EDUCATIVA PEDRO E. PAULET Adm. Directa 13 REPOTENCIACIÓN DE UNIDADES MÓVILESPARA SEGURIDAD CIUDADANA Adm. Directa 85% Uso de la Administración Directa INCIDENCIA 15% 85%

9 SISTEMAS DE CONTRATACIÓN

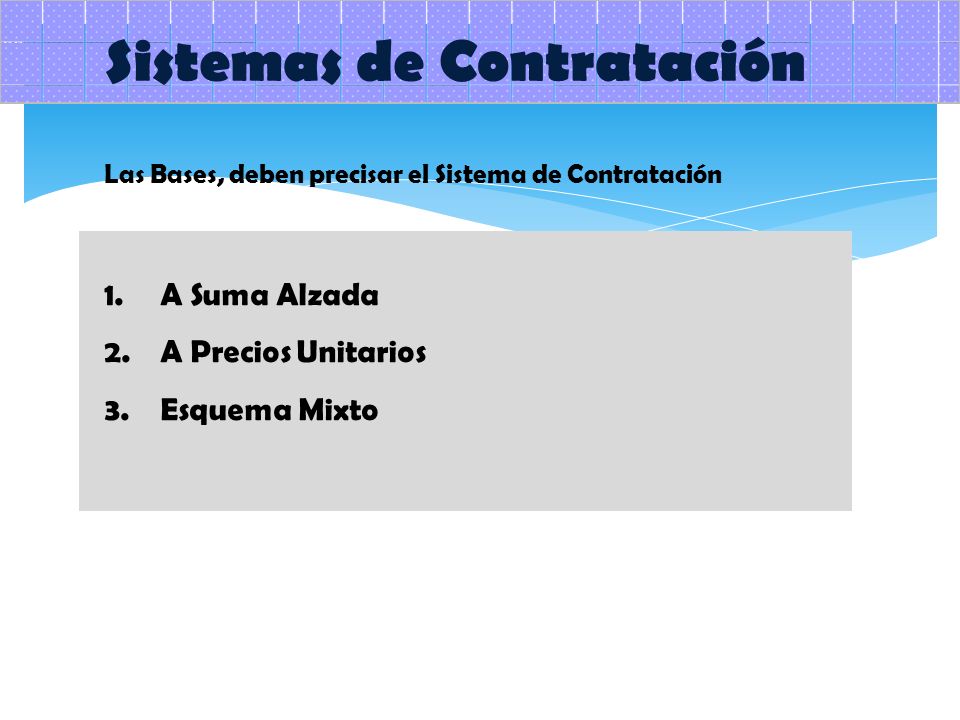

10 Las Bases, deben precisar el Sistema de Contratación 1.A Suma Alzada 2.A Precios Unitarios 3.Esquema Mixto Sistemas de Contratación

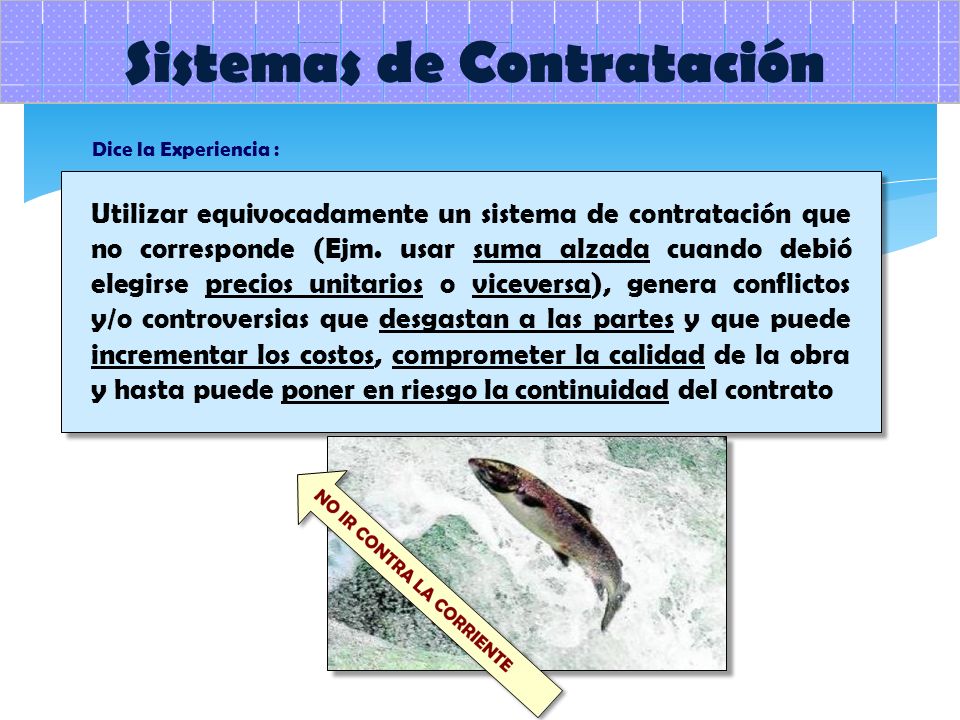

11 Dice la Experiencia : Utilizar equivocadamente un sistema de contratación que no corresponde (Ejm. usar suma alzada cuando debió elegirse precios unitarios o viceversa), genera conflictos y/o controversias que desgastan a las partes y que puede incrementar los costos, comprometer la calidad de la obra y hasta puede poner en riesgo la continuidad del contrato Sistemas de Contratación

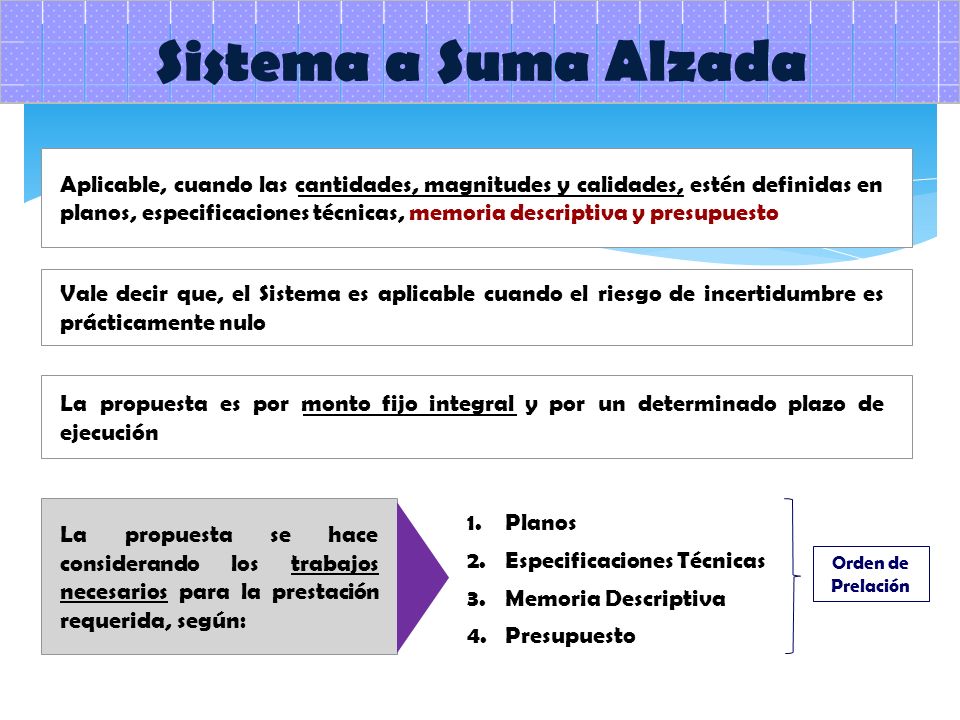

12 Aplicable, cuando las cantidades, magnitudes y calidades, estén definidas en planos, especificaciones técnicas, memoria descriptiva y presupuesto Vale decir que, el Sistema es aplicable cuando el riesgo de incertidumbre es prácticamente nulo La propuesta es por monto fijo integral y por un determinado plazo de ejecución Sistema a Suma Alzada 1.Planos 2.Especificaciones Técnicas 3.Memoria Descriptiva 4.Presupuesto Orden de Prelación Lapropuestasehace considerando los trabajos necesarios para la prestación requerida, según:

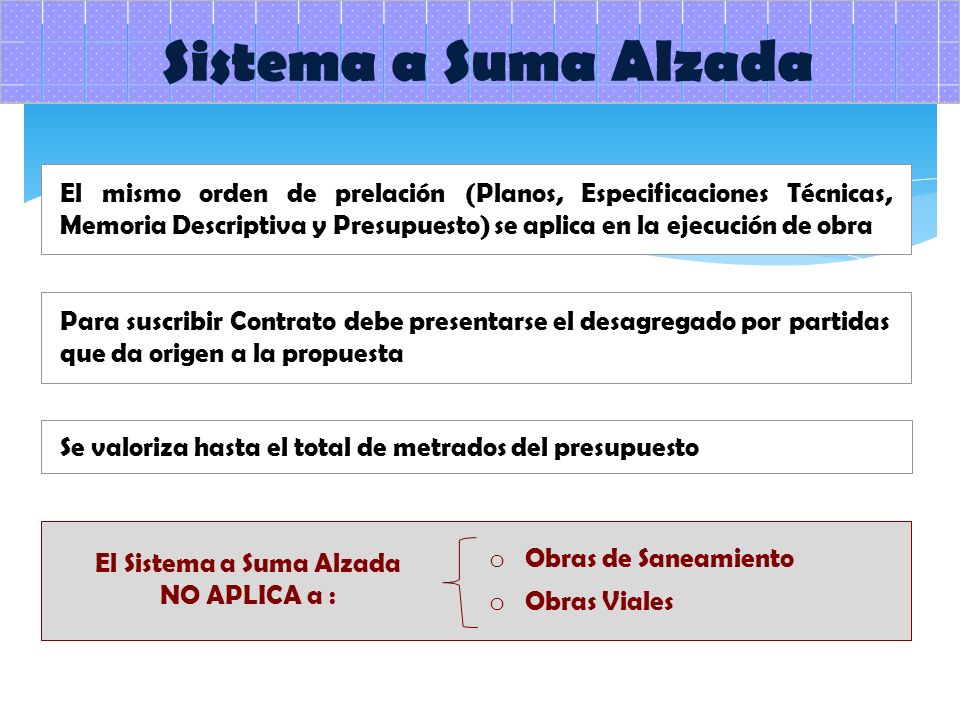

13 Elmismoordendeprelación(Planos,EspecificacionesTécnicas, Memoria Descriptiva y Presupuesto) se aplica en la ejecución de obra Para suscribir Contrato debe presentarse el desagregado por partidas que da origen a la propuesta Se valoriza hasta el total de metrados del presupuesto Sistema a Suma Alzada El Sistema a Suma Alzada NO APLICA a : o Obras de Saneamiento o Obras Viales

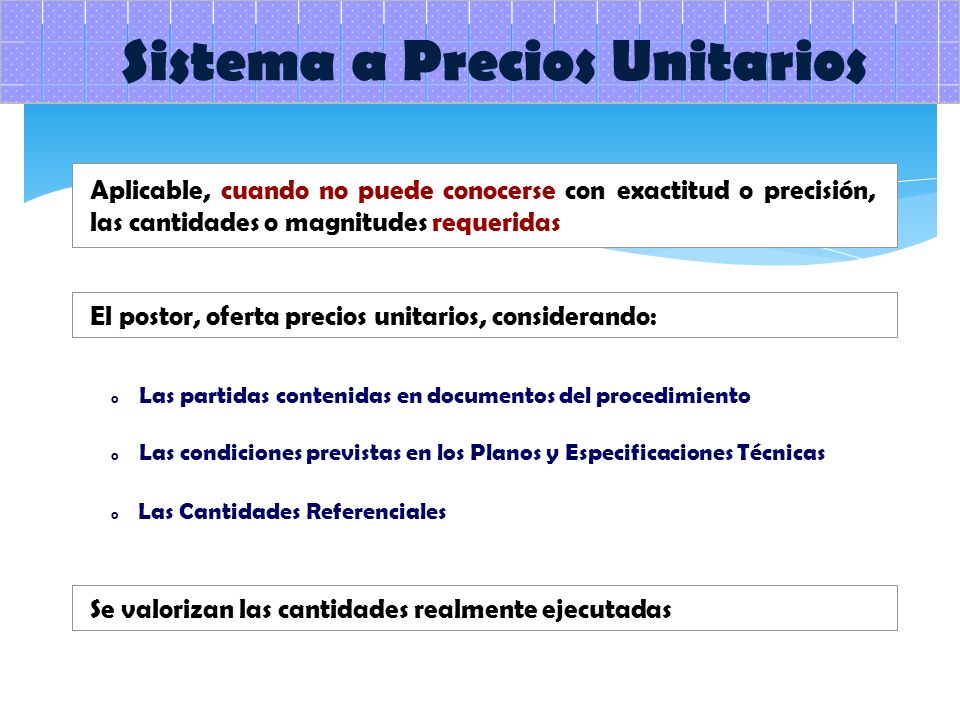

14 Aplicable, cuando no puede conocerse con exactitud o precisión, las cantidades o magnitudes requeridas El postor, oferta precios unitarios, considerando: o Las partidas contenidas en documentos del procedimiento o Las condiciones previstas en los Planos y Especificaciones Técnicas o Las Cantidades Referenciales Se valorizan las cantidades realmente ejecutadas Sistema a Precios Unitarios

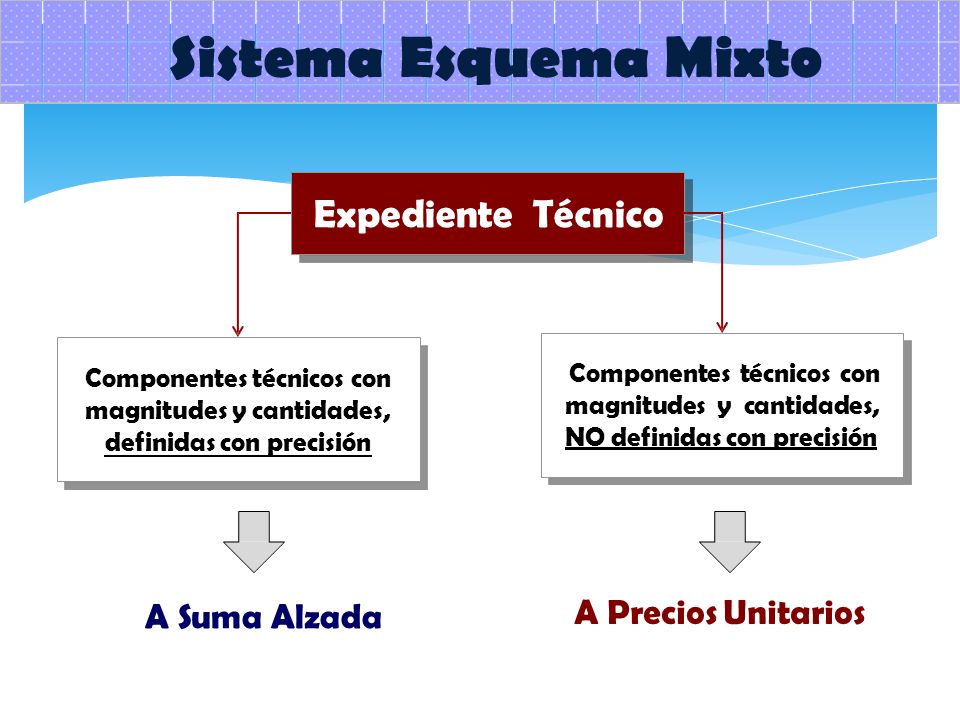

15 Sistema Esquema Mixto Componentes técnicos con magnitudes y cantidades, definidas con precisión ExpedienteTécnico A Suma Alzada Componentes técnicos con magnitudes y cantidades, NO definidas con precisión A Precios Unitarios

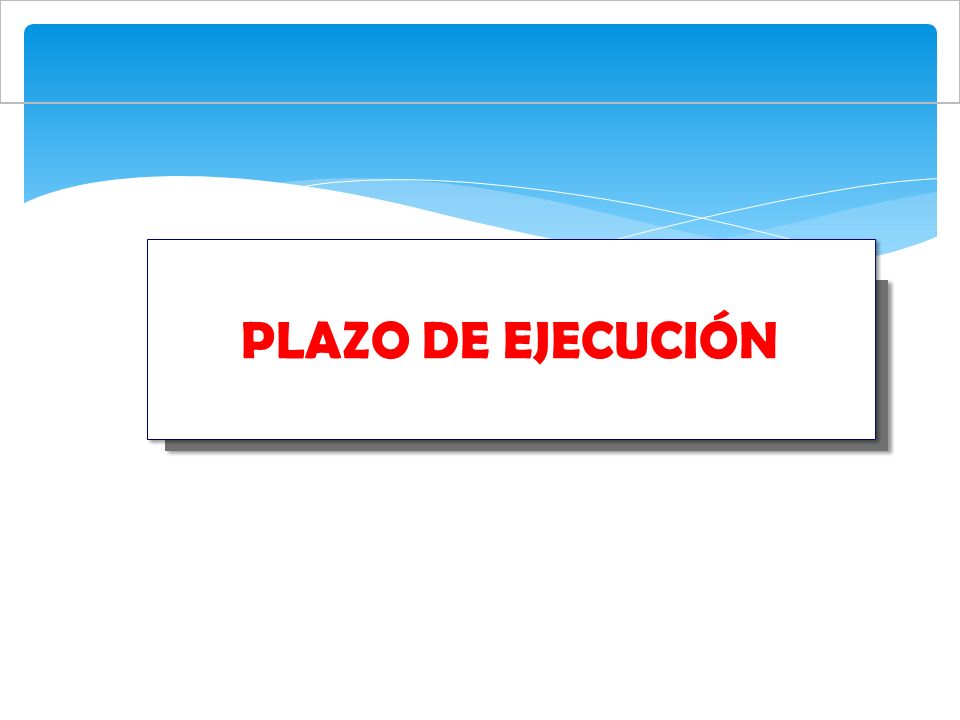

16 PLAZO DE EJECUCIÓN

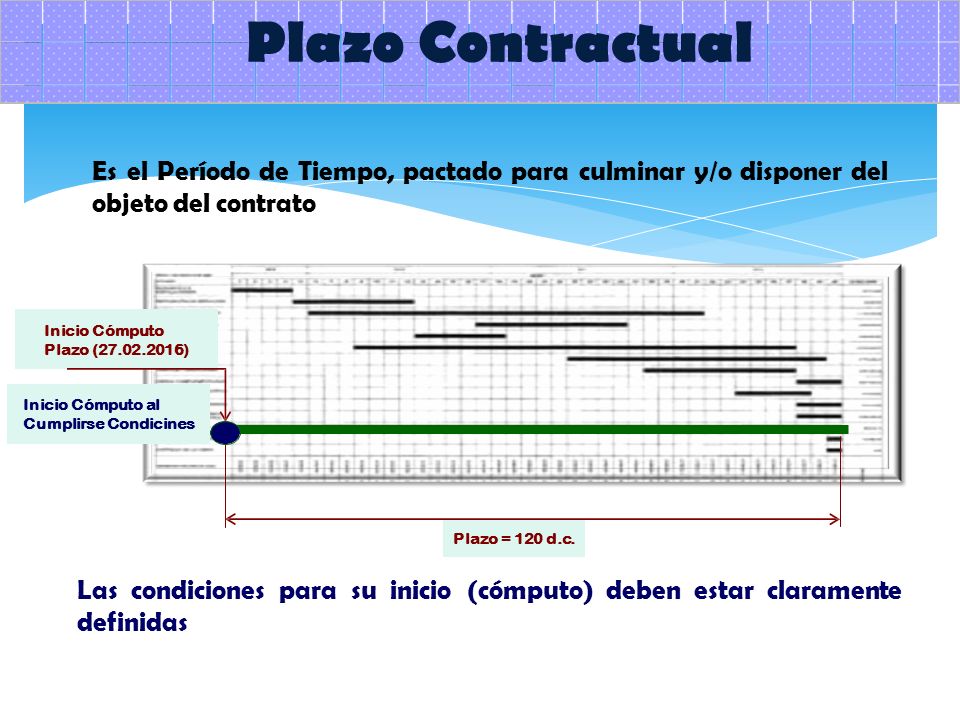

17 Plazo Contractual Es el Período de Tiempo, pactado para culminar y/o disponer del objeto del contrato Plazo = 120 d.c. Lascondicionesparasuinicio(cómputo)debenestarclaramente definidas Inicio Cómputo Plazo (27.02.2016) Inicio Cómputo al Cumplirse Condicines

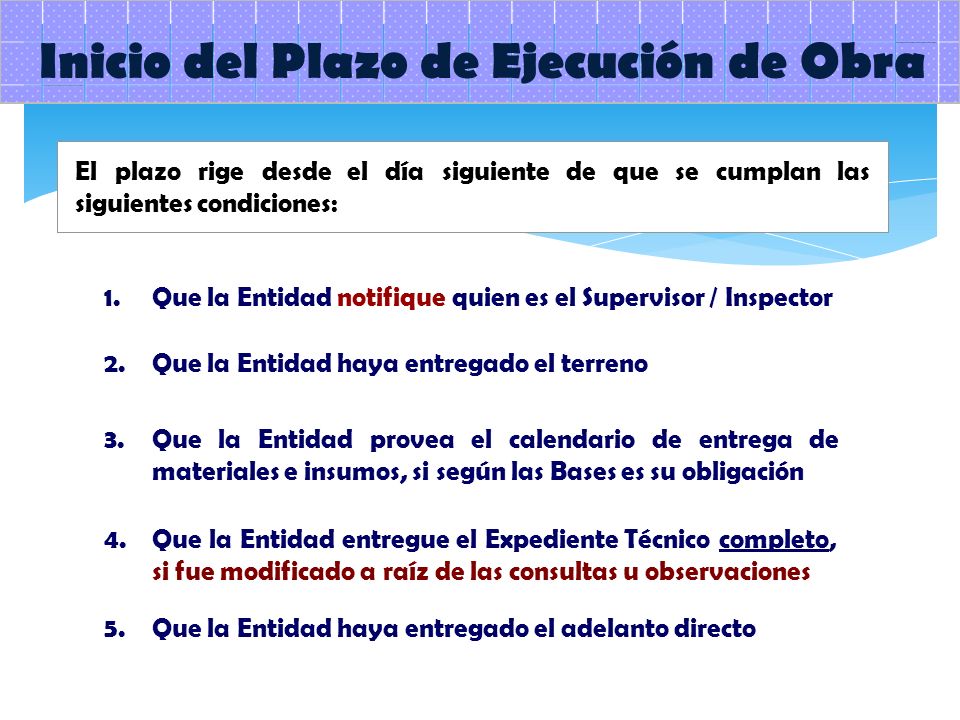

18 Inicio del Plazo de Ejecución de Obra 1.Que la Entidad notifique quien es el Supervisor / Inspector 2.Que la Entidad haya entregado el terreno 3.QuelaEntidadproveaelcalendariodeentregade materiales e insumos, si según las Bases es su obligación 4.Que la Entidad entregue el Expediente Técnico completo, si fue modificado a raíz de las consultas u observaciones 5.Que la Entidad haya entregado el adelanto directo Elplazorigedesdeel siguientes condiciones: díasiguientedequesecumplanlas

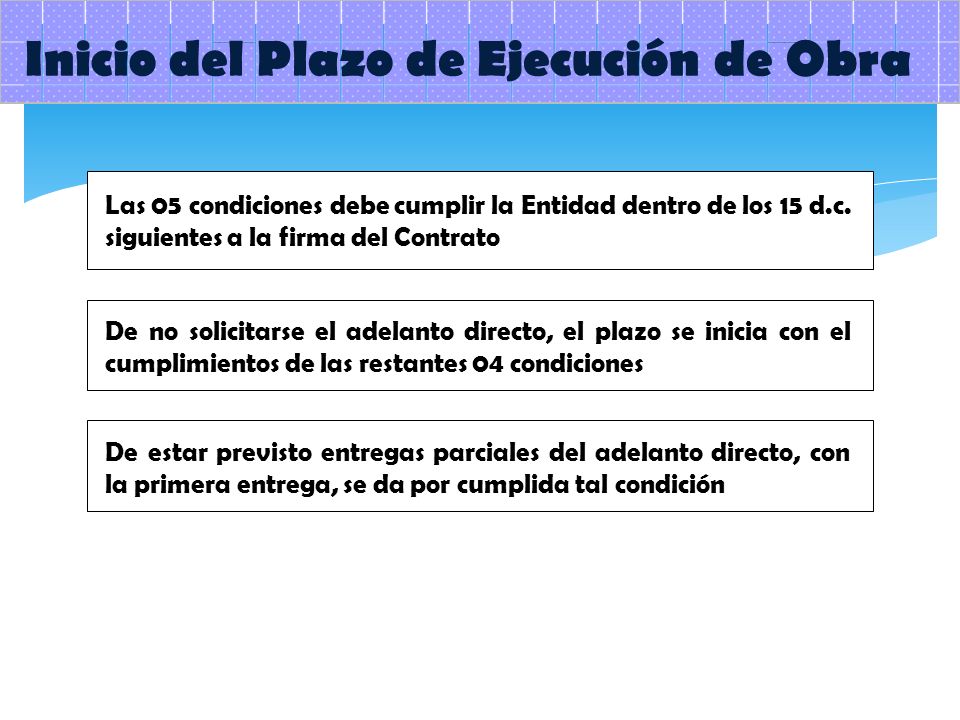

19 Inicio del Plazo de Ejecución de Obra Las 05 condiciones debe cumplir la Entidad dentro de los 15 d.c. siguientes a la firma del Contrato De no solicitarse el adelanto directo, el plazo se inicia con el cumplimientos de las restantes 04 condiciones De estar previsto entregas parciales del adelanto directo, con la primera entrega, se da por cumplida tal condición

20 ENTREGA DEL TERRENO

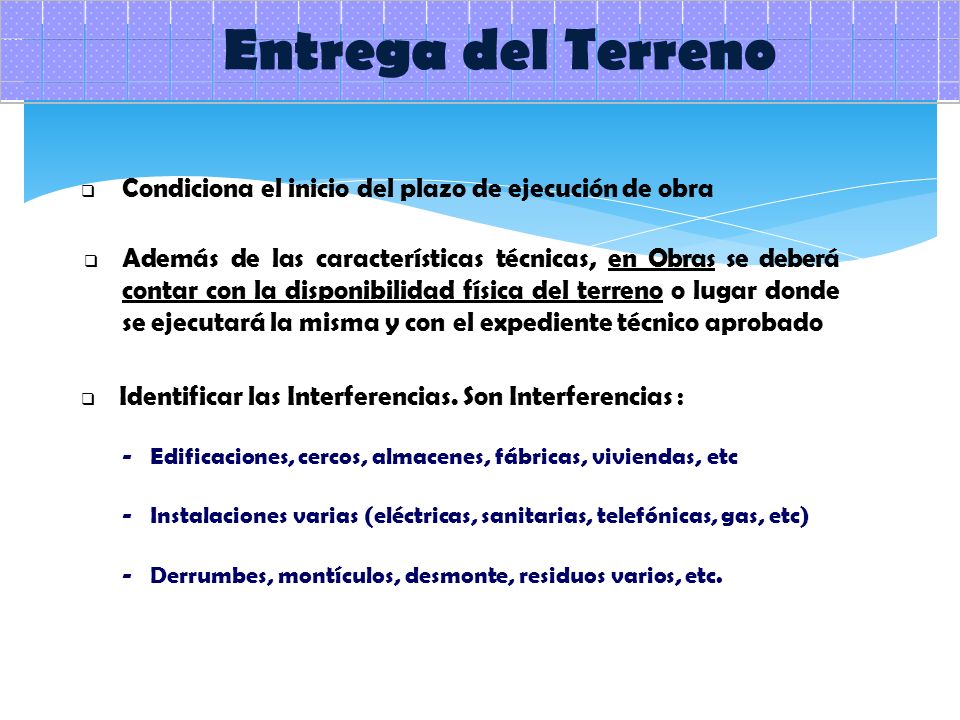

21  Condiciona el inicio del plazo de ejecución de obra  Además de las características técnicas, en Obras se deberá contar con la disponibilidad física del terreno o lugar donde se ejecutará la misma y con el expediente técnico aprobado  Identificar las Interferencias. Son Interferencias : -Edificaciones, cercos, almacenes, fábricas, viviendas, etc -Instalaciones varias (eléctricas, sanitarias, telefónicas, gas, etc) -Derrumbes, montículos, desmonte, residuos varios, etc. Entrega del Terreno

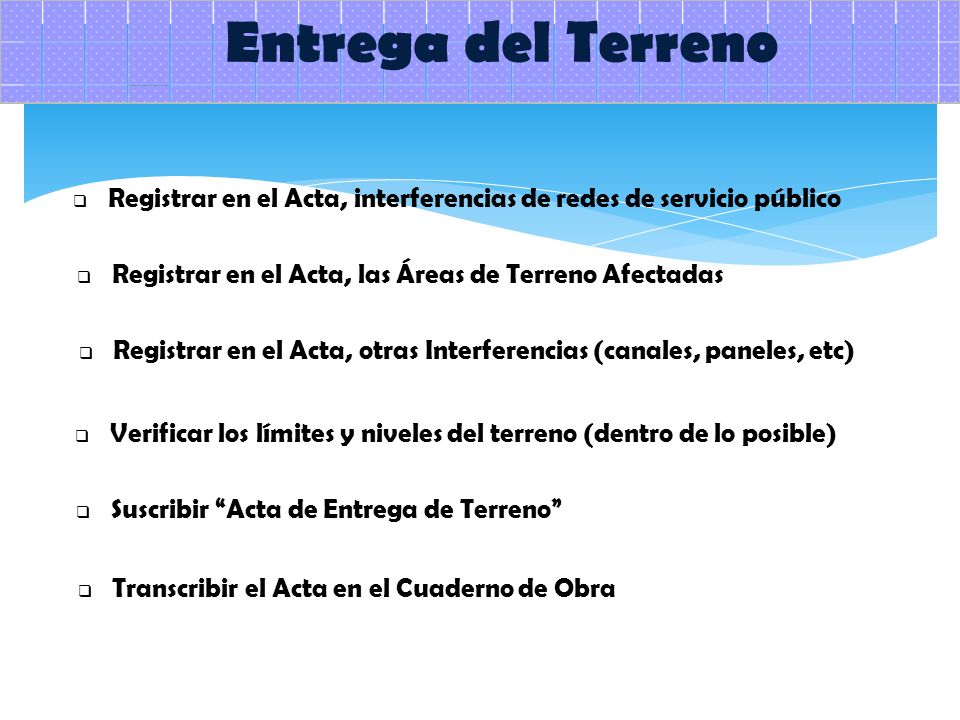

22  Registrar en el Acta, interferencias de redes de servicio público  Registrar en el Acta, las Áreas de Terreno Afectadas  Registrar en el Acta, otras Interferencias (canales, paneles, etc)  Verificar los límites y niveles del terreno (dentro de lo posible)  Suscribir “Acta de Entrega de Terreno”  Transcribir el Acta en el Cuaderno de Obra Entrega del Terreno

23 ADELANTOS

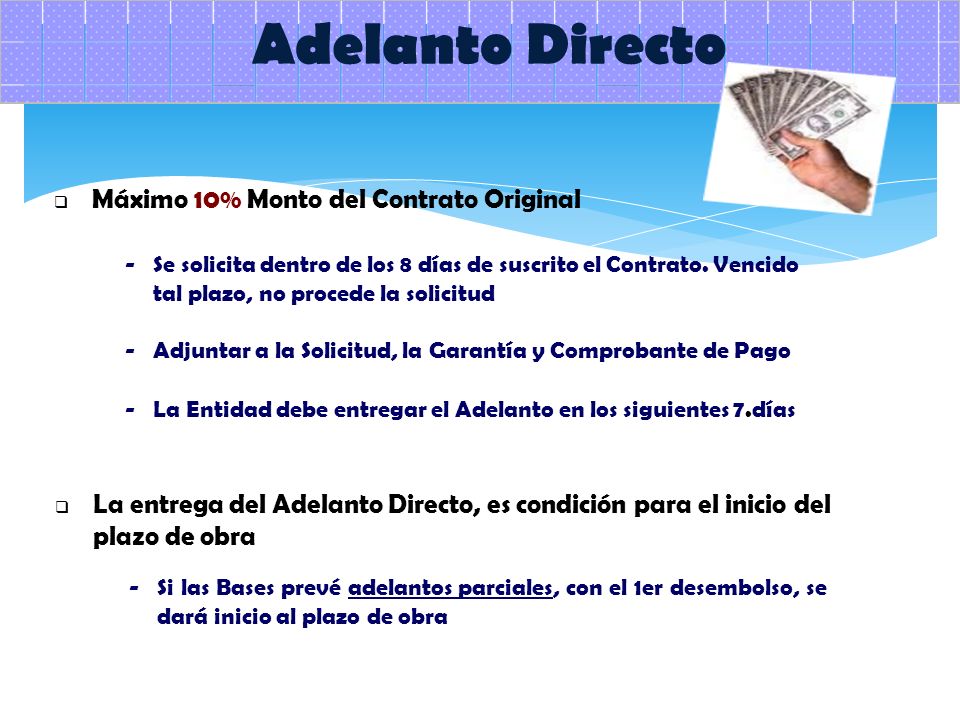

24  Máximo 10% Monto del Contrato Original -Se solicita dentro de los 8 días de suscrito el Contrato. Vencido tal plazo, no procede la solicitud -Adjuntar a la Solicitud, la Garantía y Comprobante de Pago -La Entidad debe entregar el Adelanto en los siguientes 7.días  La entrega del Adelanto Directo, es condición para el inicio del plazo de obra -Si las Bases prevé adelantos parciales, con el 1er desembolso, se dará inicio al plazo de obra Adelanto Directo

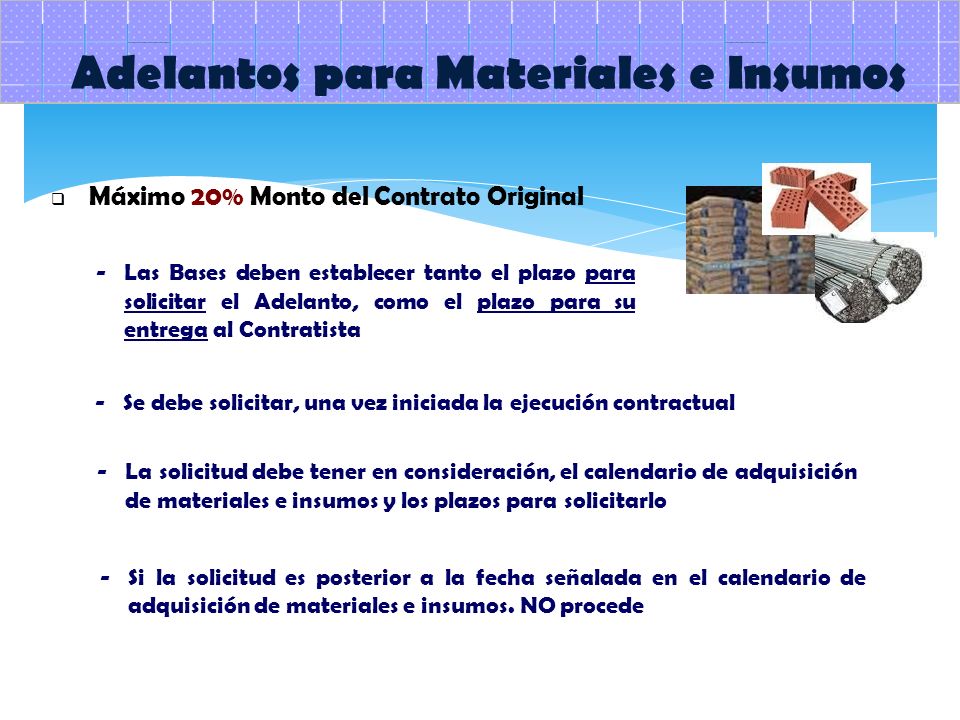

25  Máximo 20% Monto del Contrato Original -Las Bases deben establecer tanto el plazo para solicitar el Adelanto, como el plazo para su entrega al Contratista -Se debe solicitar, una vez iniciada la ejecución contractual -La solicitud debe tener en consideración, el calendario de adquisición de materiales e insumos y los plazos para solicitarlo -Si la solicitud es posterior a la fecha señalada en el calendario de adquisición de materiales e insumos. NO procede Adelantos para Materiales e Insumos
