1 - 10 de Mayo 2007 SAG PY Sara Vassolo

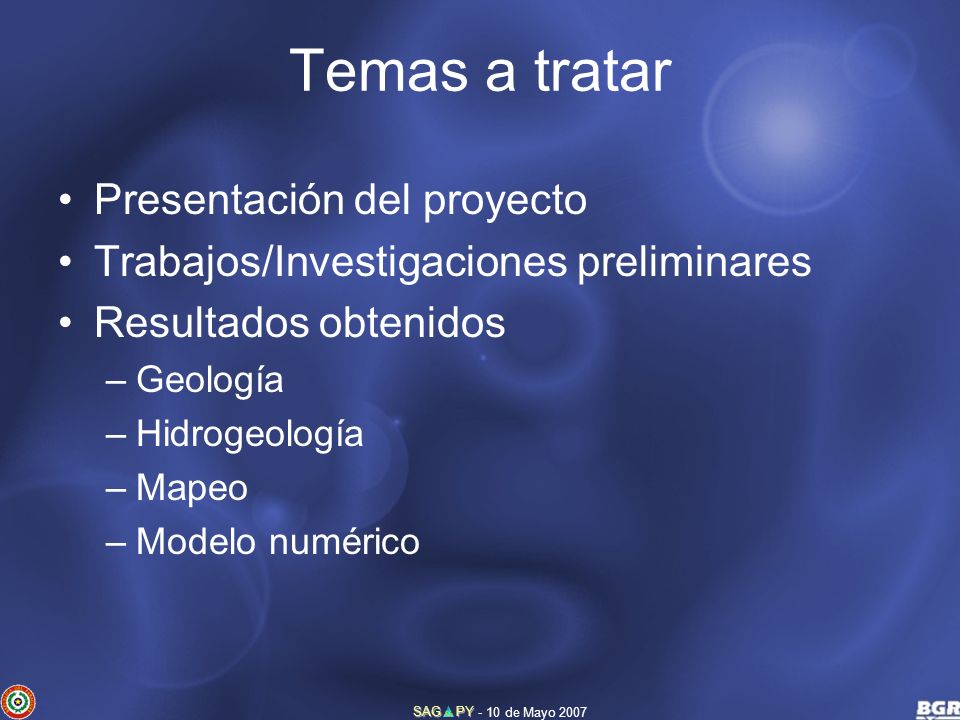

2 - 10 de Mayo 2007 SAG PY Temas a tratar Presentación del proyecto Trabajos/Investigaciones preliminares Resultados obtenidos –Geología –Hidrogeología –Mapeo –Modelo numérico

3 - 10 de Mayo 2007 SAG PY Presentación del Proyecto

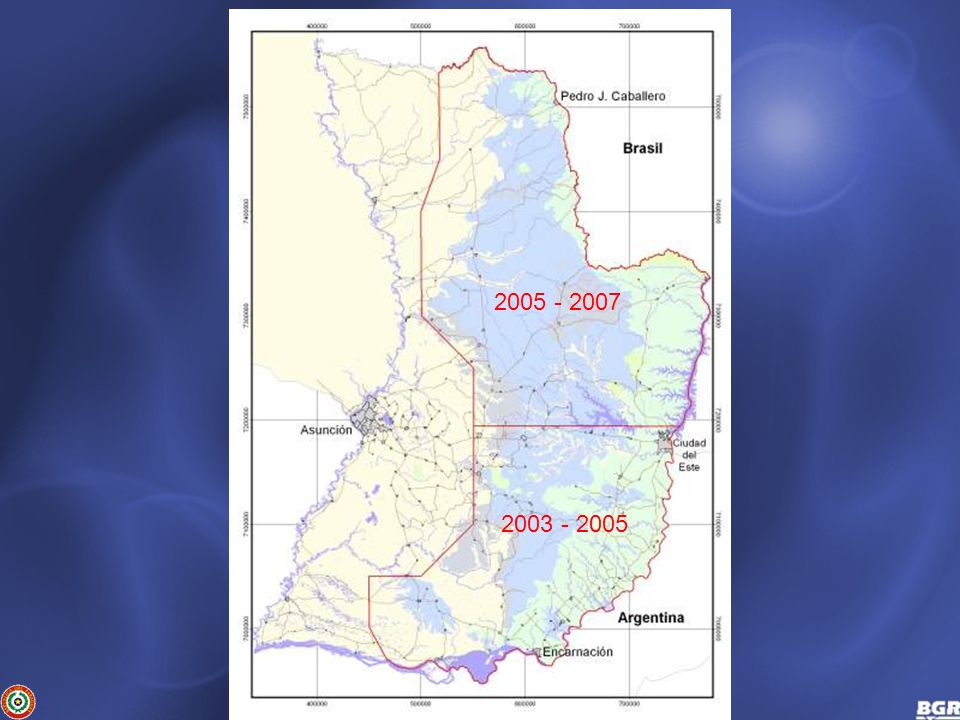

4 - 10 de Mayo 2007 SAG PY 2003 - 2005 2005 - 2007

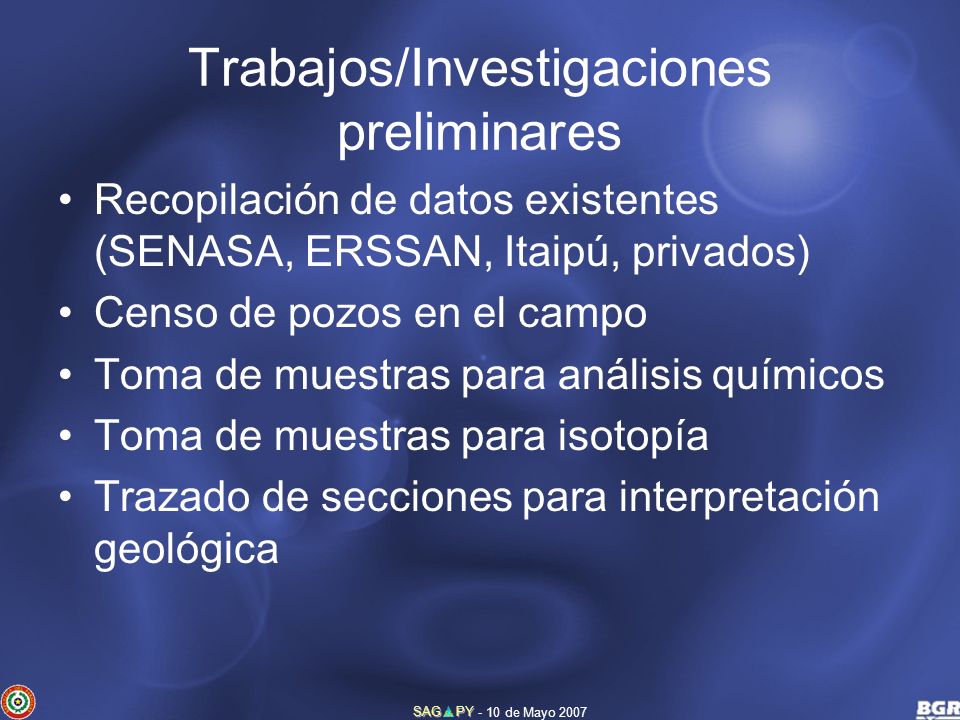

5 - 10 de Mayo 2007 SAG PY Trabajos/Investigaciones preliminares Recopilación de datos existentes (SENASA, ERSSAN, Itaipú, privados) Censo de pozos en el campo Toma de muestras para análisis químicos Toma de muestras para isotopía Trazado de secciones para interpretación geológica

6 - 10 de Mayo 2007 SAG PY Resultados: Geología

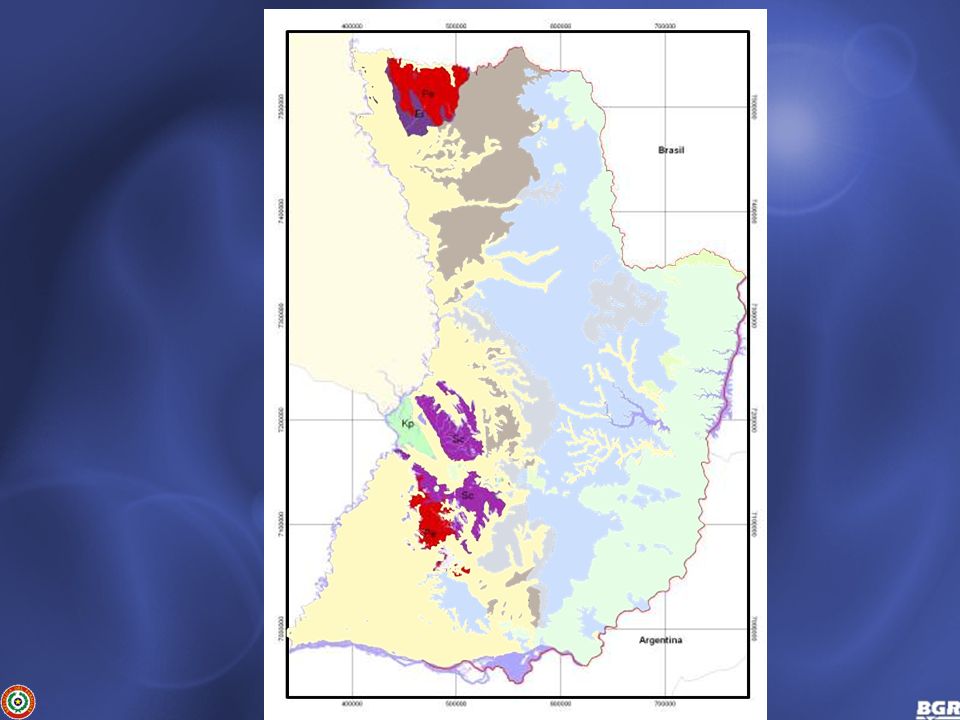

7 - 10 de Mayo 2007 SAG PY

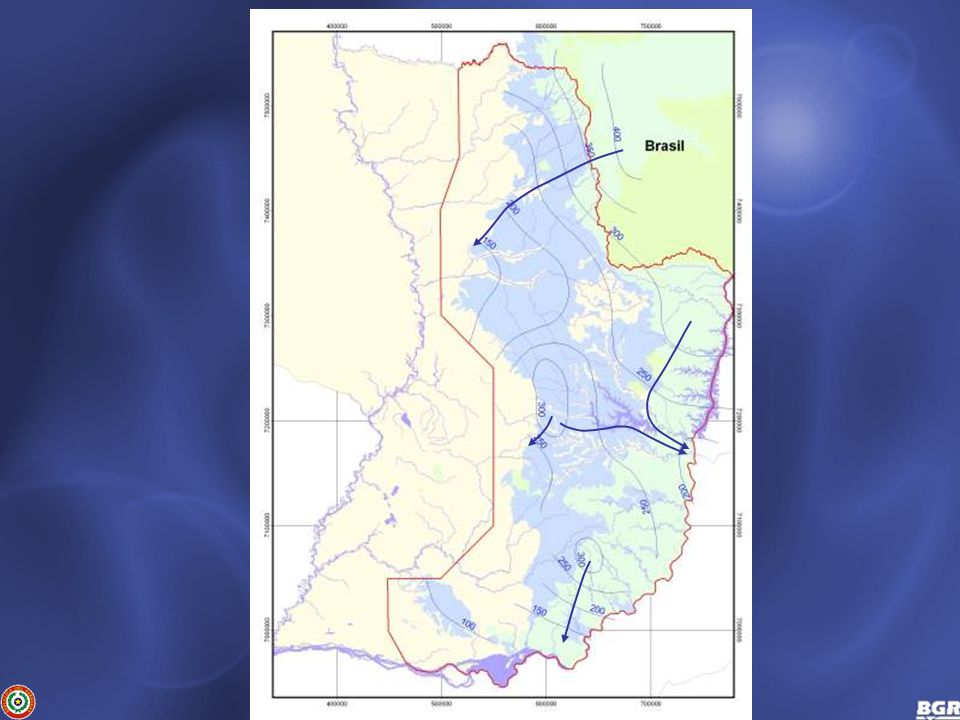

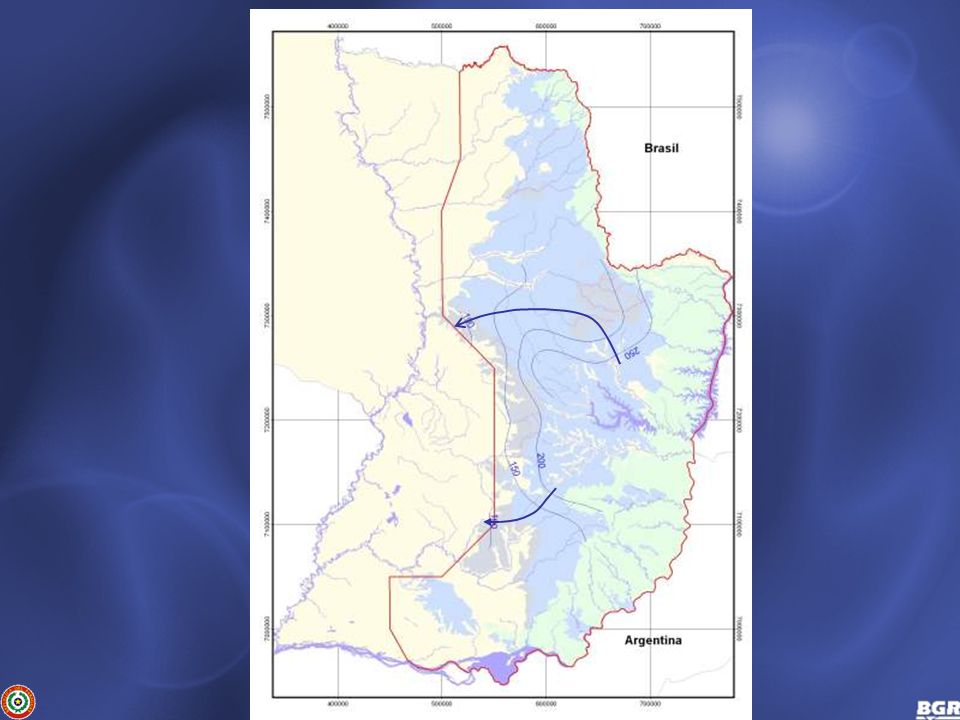

8 - 10 de Mayo 2007 SAG PY Resultados: Hidrogeología – dirección del flujo

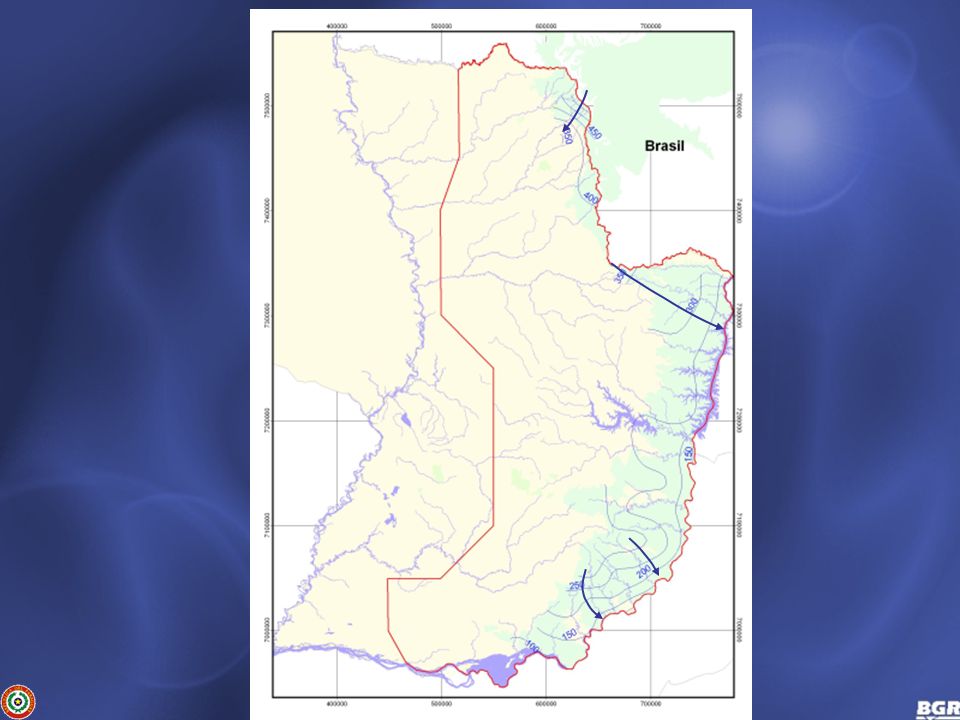

9 - 10 de Mayo 2007 SAG PY

10 - 10 de Mayo 2007 SAG PY

11 - 10 de Mayo 2007 SAG PY

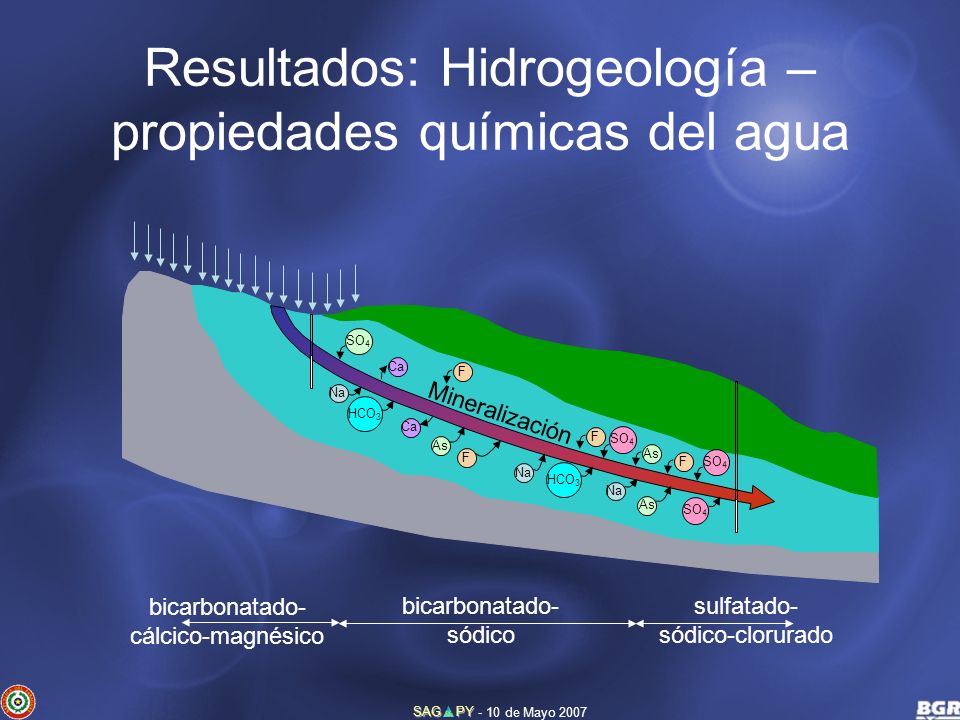

12 - 10 de Mayo 2007 SAG PY Resultados: Hidrogeología – propiedades químicas del agua Mineralización Na Ca Na Ca SO 4 F F F F HCO 3 As bicarbonatado- cálcico-magnésico bicarbonatado- sódico sulfatado- sódico-clorurado

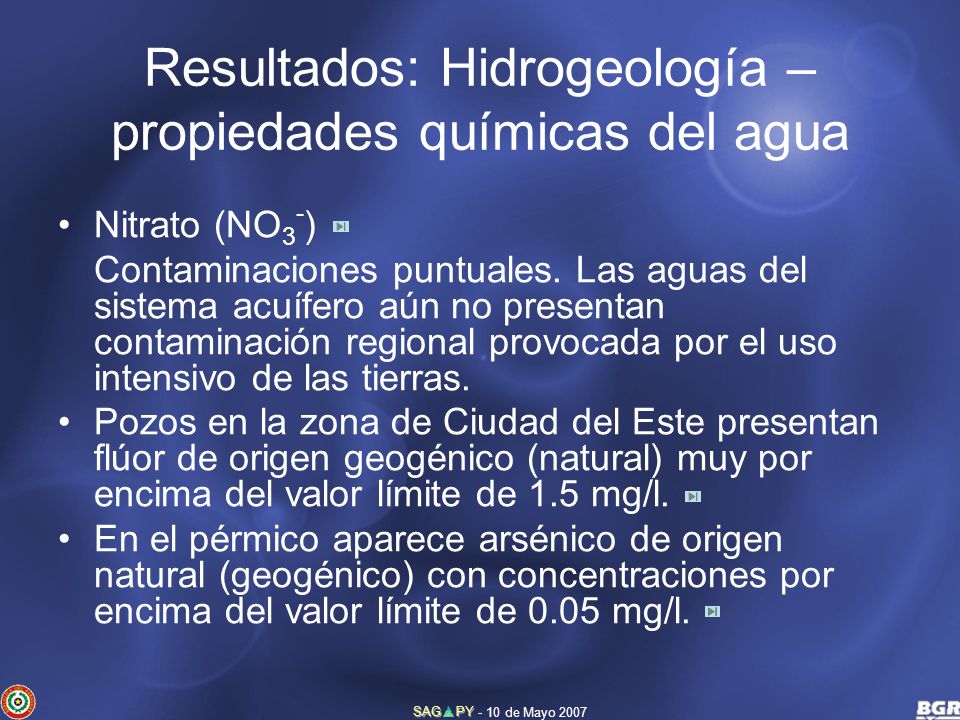

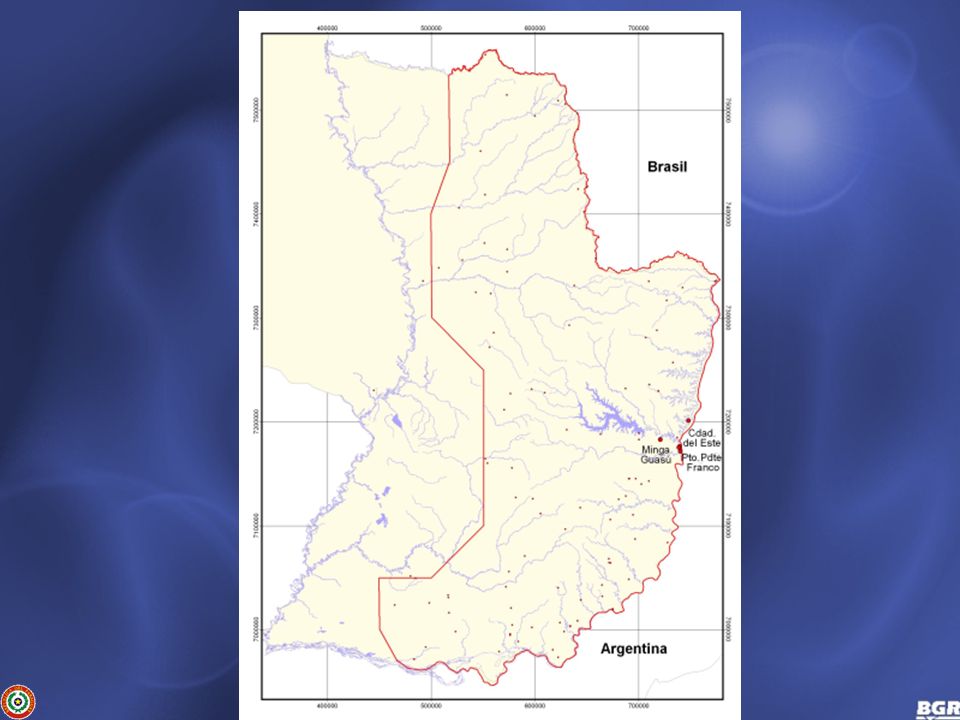

13 - 10 de Mayo 2007 SAG PY Resultados: Hidrogeología – propiedades químicas del agua Nitrato (NO 3 - ) Contaminaciones puntuales. Las aguas del sistema acuífero aún no presentan contaminación regional provocada por el uso intensivo de las tierras. Pozos en la zona de Ciudad del Este presentan flúor de origen geogénico (natural) muy por encima del valor límite de 1.5 mg/l. En el pérmico aparece arsénico de origen natural (geogénico) con concentraciones por encima del valor límite de 0.05 mg/l.

14 - 10 de Mayo 2007 SAG PY

15 - 10 de Mayo 2007 SAG PY

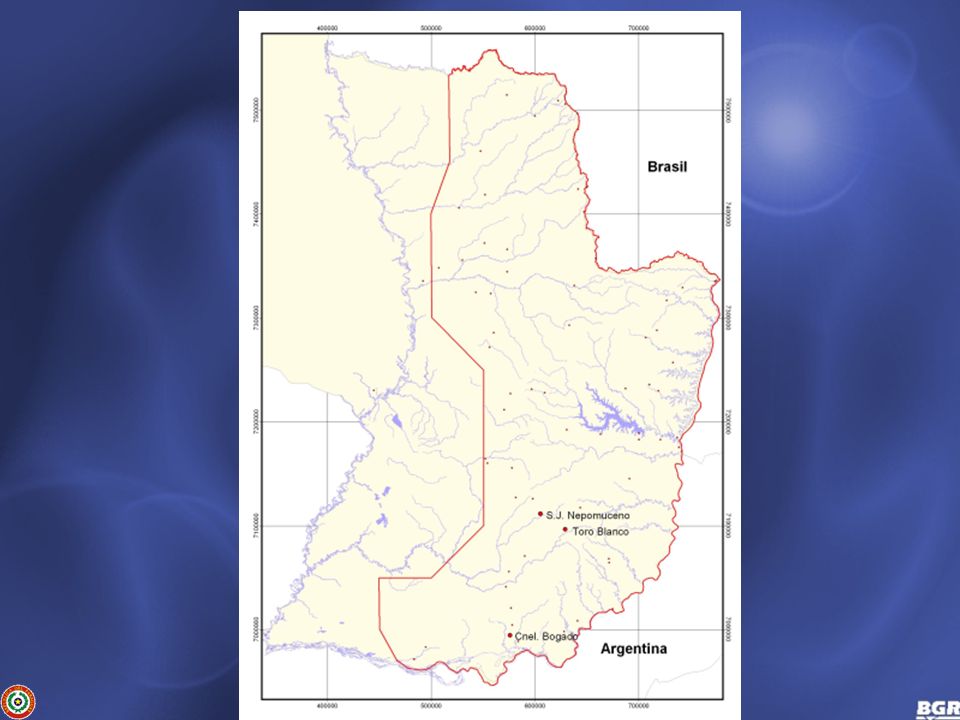

16 - 10 de Mayo 2007 SAG PY

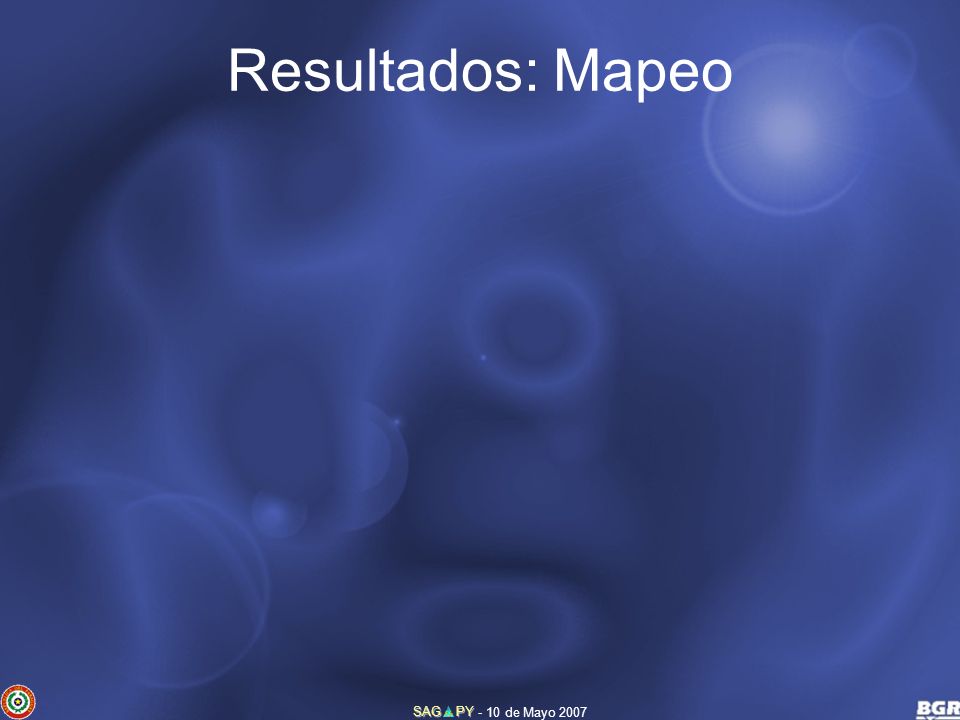

17 - 10 de Mayo 2007 SAG PY Resultados: Mapeo

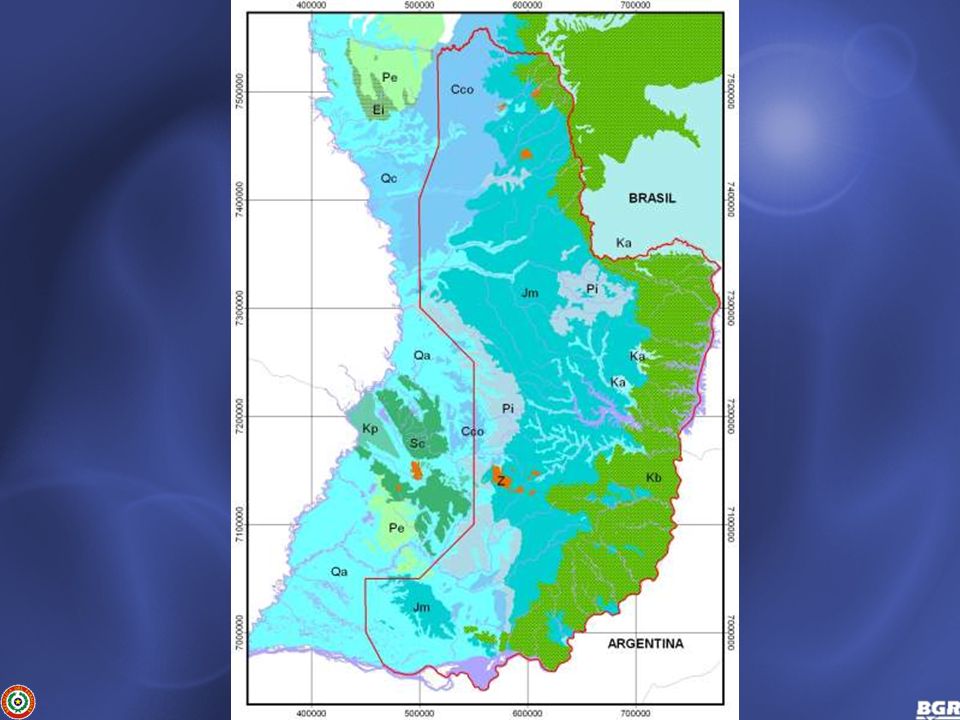

18 - 10 de Mayo 2007 SAG PY

19 - 10 de Mayo 2007 SAG PY Resultados: Modelo – Modelo conceptual ? ? ? ? ?

20 - 10 de Mayo 2007 SAG PY Resultados: Modelo

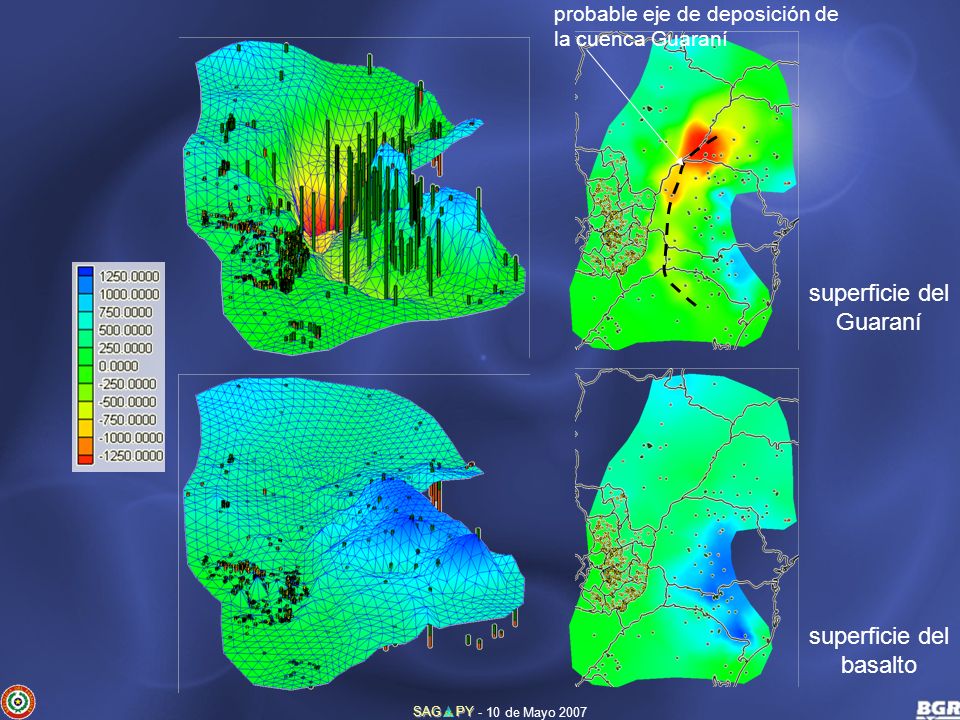

21 - 10 de Mayo 2007 SAG PY probable eje de deposición de la cuenca Guaraní superficie del Guaraní superficie del basalto

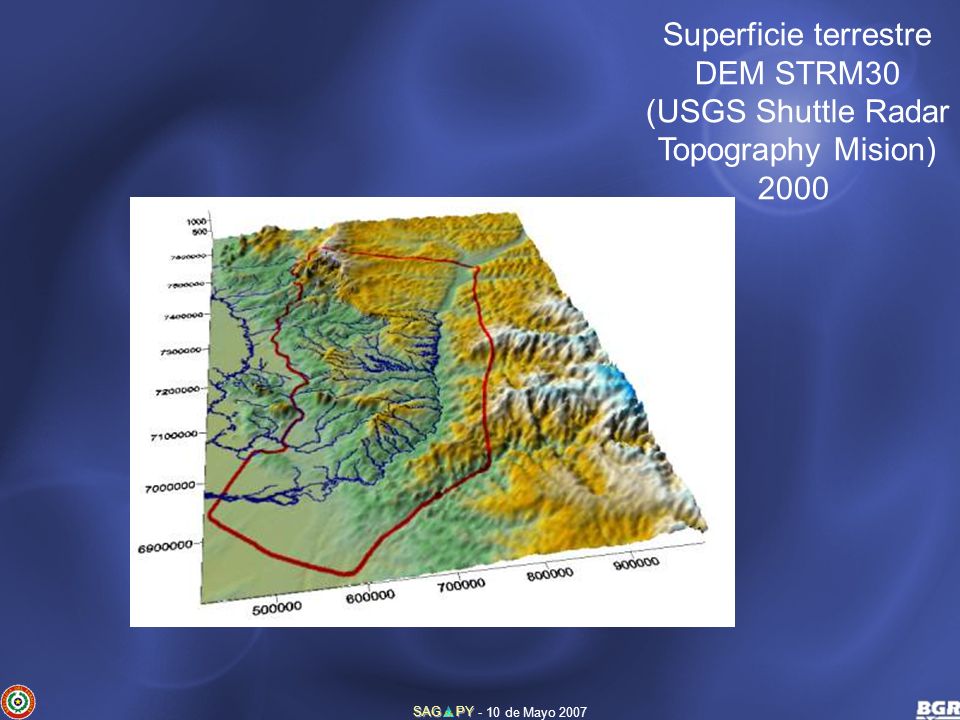

22 - 10 de Mayo 2007 SAG PY Superficie terrestre DEM STRM30 (USGS Shuttle Radar Topography Mision) 2000

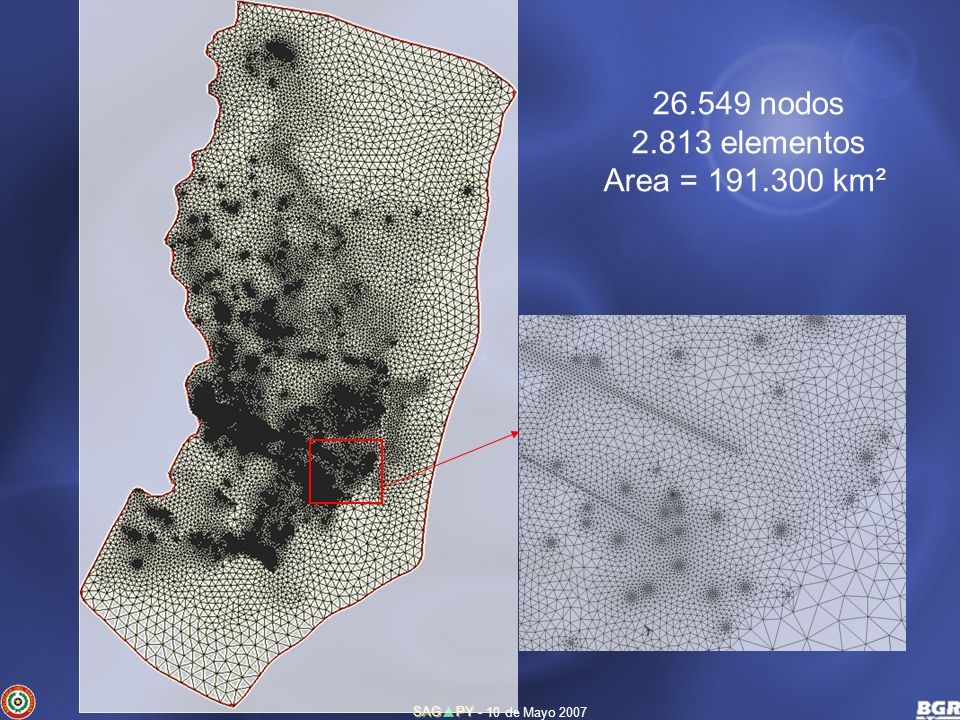

23 - 10 de Mayo 2007 SAG PY 26.549 nodos 2.813 elementos Area = 191.300 km²

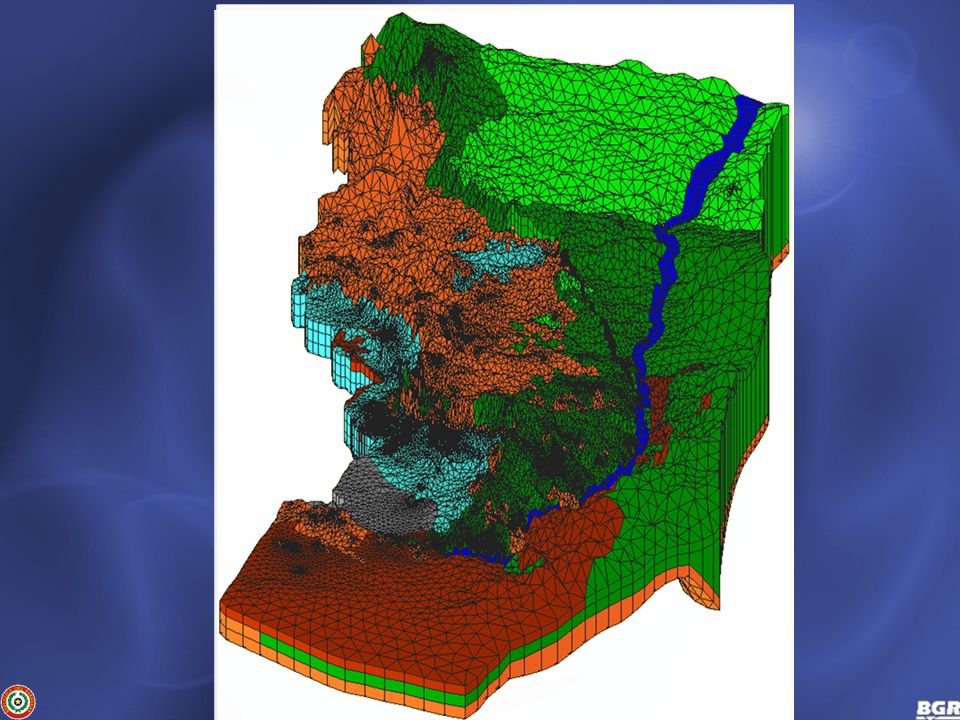

24 - 10 de Mayo 2007 SAG PY carbonífero, pérmico y Guaraní carbonífero, pérmico, Guaraní y basalto

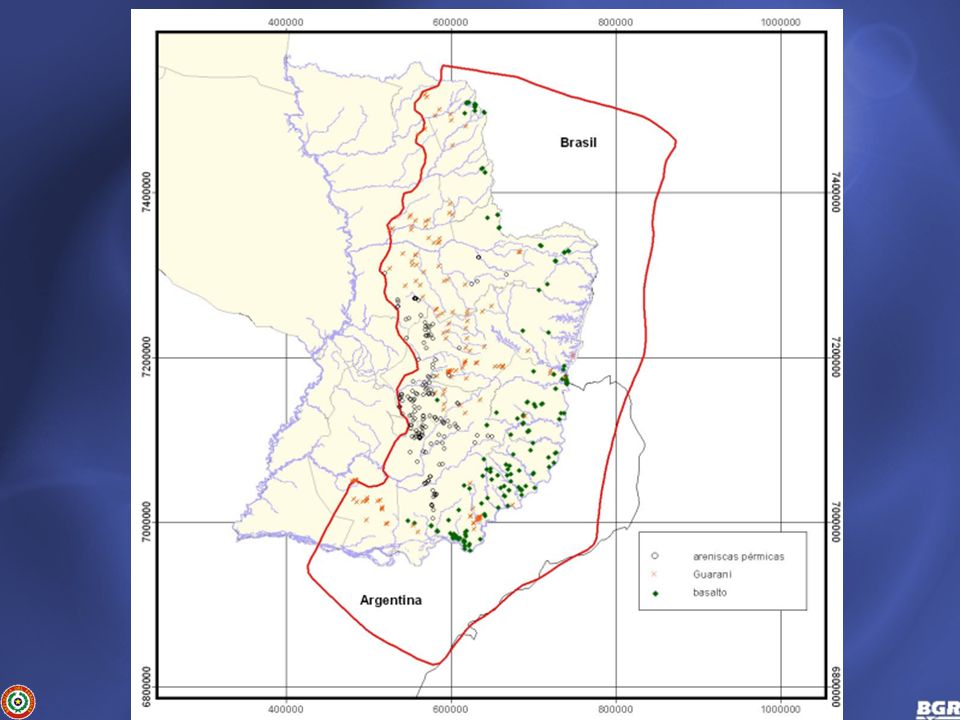

25 - 10 de Mayo 2007 SAG PY

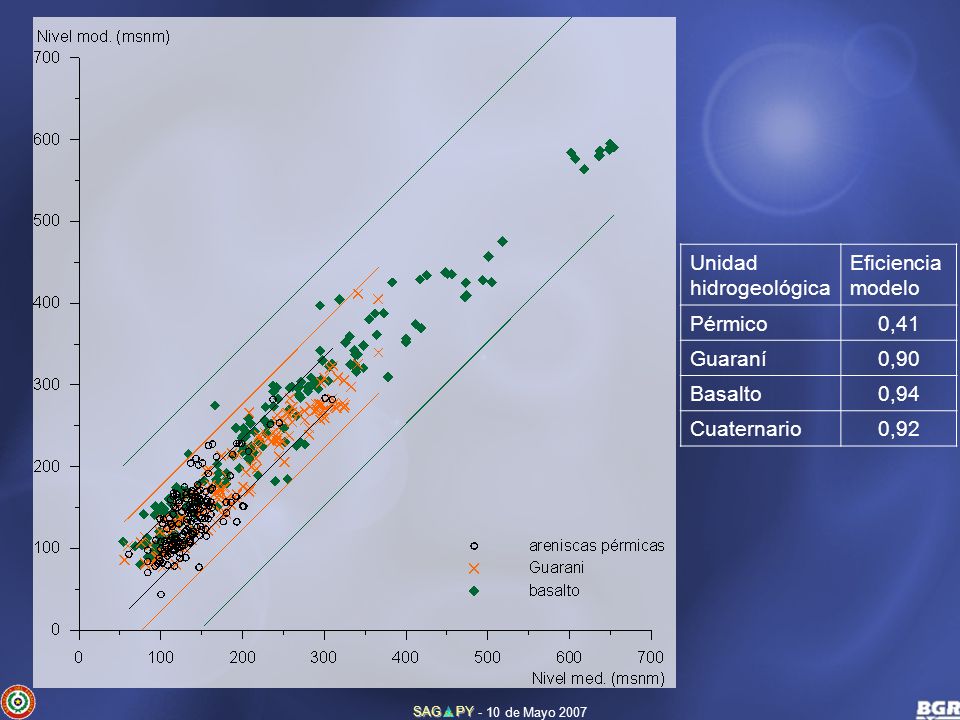

26 - 10 de Mayo 2007 SAG PY Unidad hidrogeológica Eficiencia modelo Pérmico0,41 Guaraní0,90 Basalto0,94 Cuaternario0,92

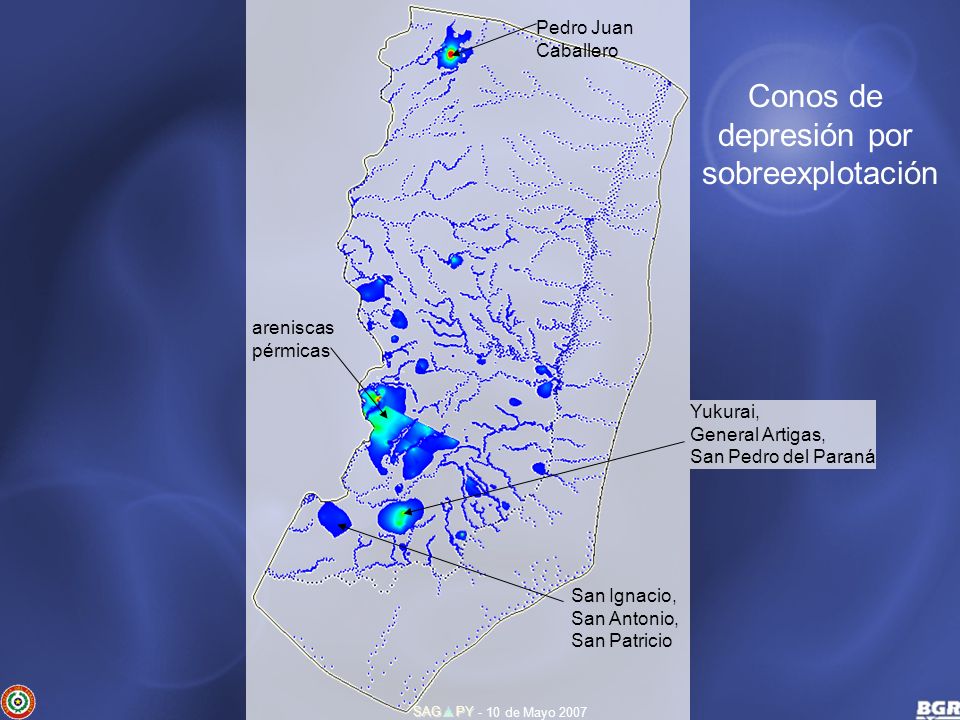

27 - 10 de Mayo 2007 SAG PY Pedro Juan Caballero areniscas pérmicas Yukurai, General Artigas, San Pedro del Paraná San Ignacio, San Antonio, San Patricio Conos de depresión por sobreexplotación

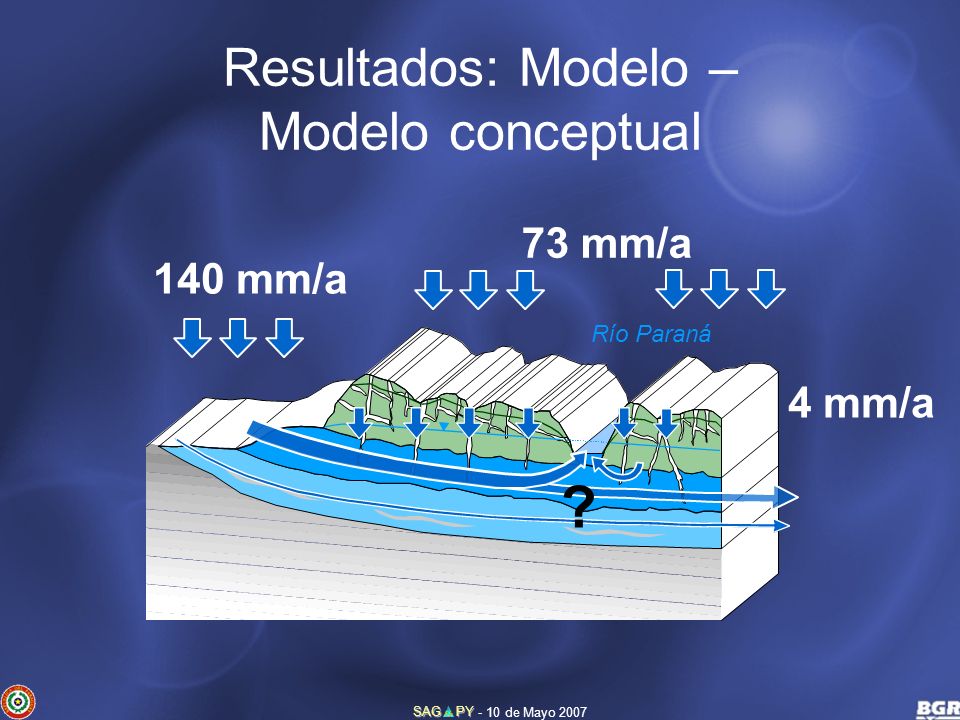

28 - 10 de Mayo 2007 SAG PY Resultados: Modelo – Modelo conceptual 140 mm/a ? 73 mm/a 4 mm/a

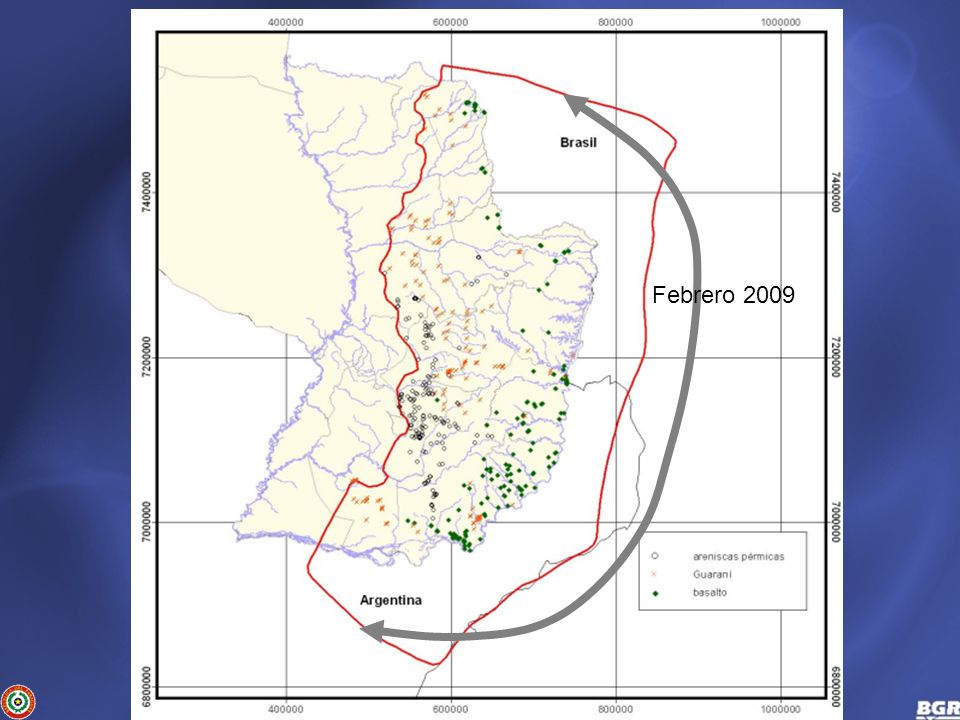

29 - 10 de Mayo 2007 SAG PY Febrero 2009

30 - 10 de Mayo 2007 SAG PY GRACIAS POR SU ATENCION www.sag-py.org
