Grupo _65 PLAN DE MANTENIMIENTO (CORTADORA SIN FIN PARA MUEBLE) ELABORADO POR: DIANNYS KARINA MACHADO JONNATAN STIVE POSADA LUIS EFRAIN CARDONA.

Presentación del tema: "Grupo _65 PLAN DE MANTENIMIENTO (CORTADORA SIN FIN PARA MUEBLE) ELABORADO POR: DIANNYS KARINA MACHADO JONNATAN STIVE POSADA LUIS EFRAIN CARDONA."— Transcripción de la presentación:

1

2 Grupo 207101_65 PLAN DE MANTENIMIENTO (CORTADORA SIN FIN PARA MUEBLE) ELABORADO POR: DIANNYS KARINA MACHADO JONNATAN STIVE POSADA LUIS EFRAIN CARDONA ERIKA DANIELA CAMPOS PRESENTADO A: OSCAR JAVIER HERNANDEZ DICIEMBRE - 8 - 2014

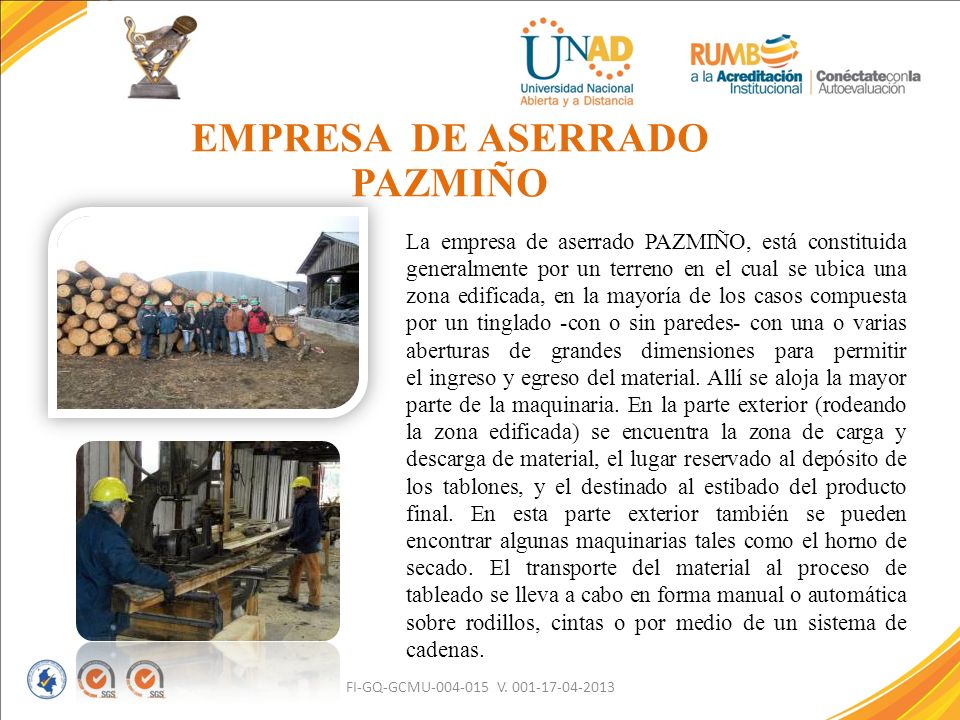

3 La empresa de aserrado PAZMIÑO, está constituida generalmente por un terreno en el cual se ubica una zona edificada, en la mayoría de los casos compuesta por un tinglado -con o sin paredes- con una o varias aberturas de grandes dimensiones para permitir el ingreso y egreso del material. Allí se aloja la mayor parte de la maquinaria. En la parte exterior (rodeando la zona edificada) se encuentra la zona de carga y descarga de material, el lugar reservado al depósito de los tablones, y el destinado al estibado del producto final. En esta parte exterior también se pueden encontrar algunas maquinarias tales como el horno de secado. El transporte del material al proceso de tableado se lleva a cabo en forma manual o automática sobre rodillos, cintas o por medio de un sistema de cadenas. FI-GQ-GCMU-004-015 V. 001-17-04-2013 EMPRESA DE ASERRADO PAZMIÑO

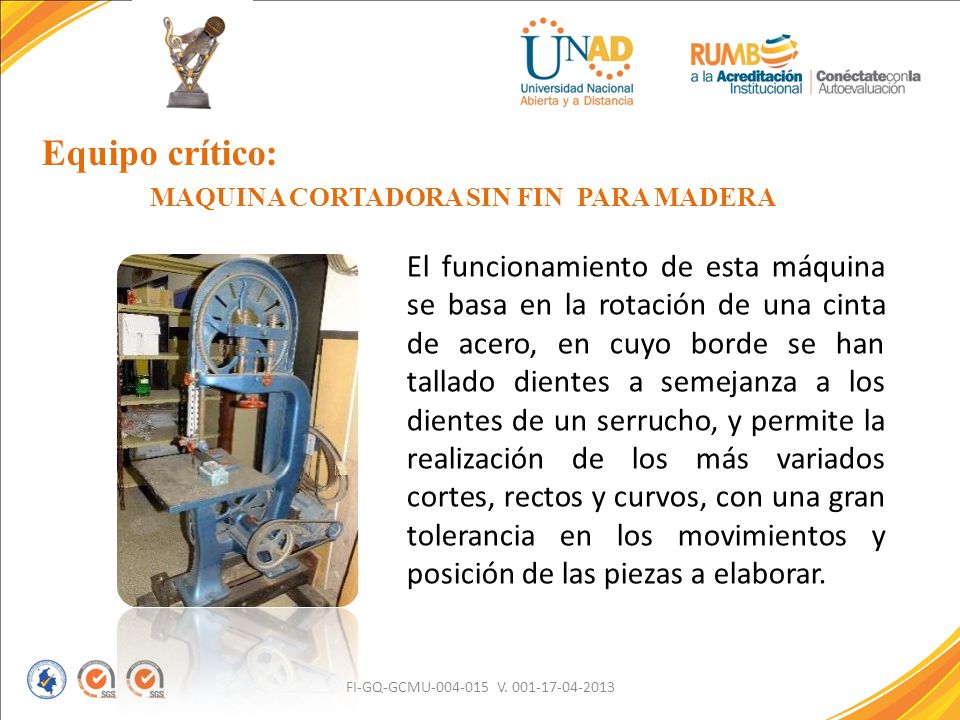

4 Equipo crítico: MAQUINA CORTADORA SIN FIN PARA MADERA FI-GQ-GCMU-004-015 V. 001-17-04-2013 El funcionamiento de esta máquina se basa en la rotación de una cinta de acero, en cuyo borde se han tallado dientes a semejanza a los dientes de un serrucho, y permite la realización de los más variados cortes, rectos y curvos, con una gran tolerancia en los movimientos y posición de las piezas a elaborar.

5 CONTEXTO OPERACIONAL

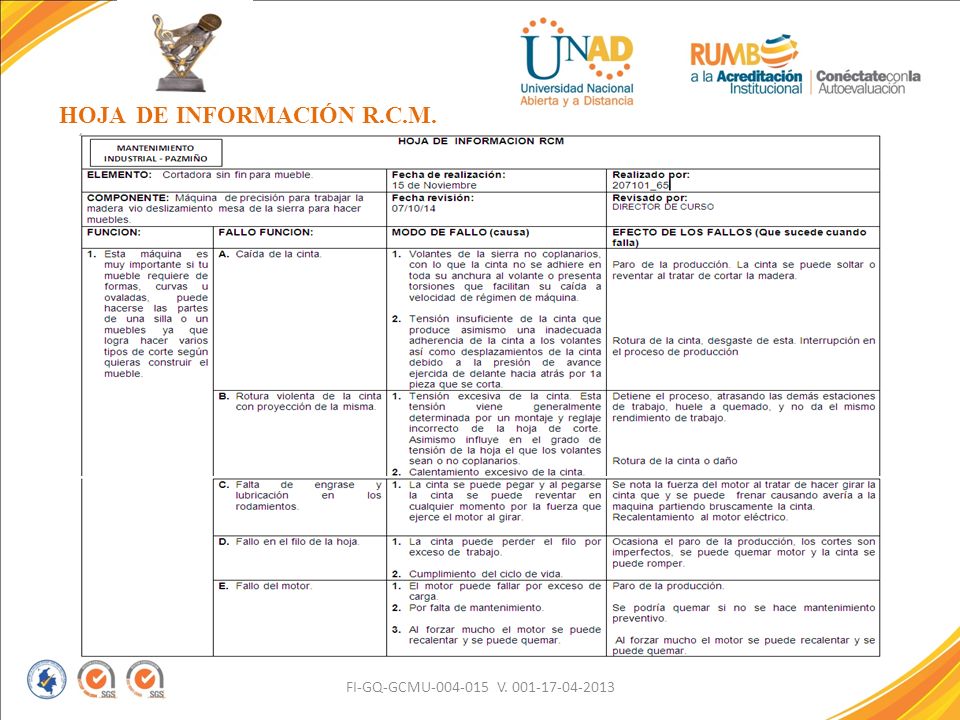

6 HOJA DE INFORMACIÓN R.C.M. FI-GQ-GCMU-004-015 V. 001-17-04-2013

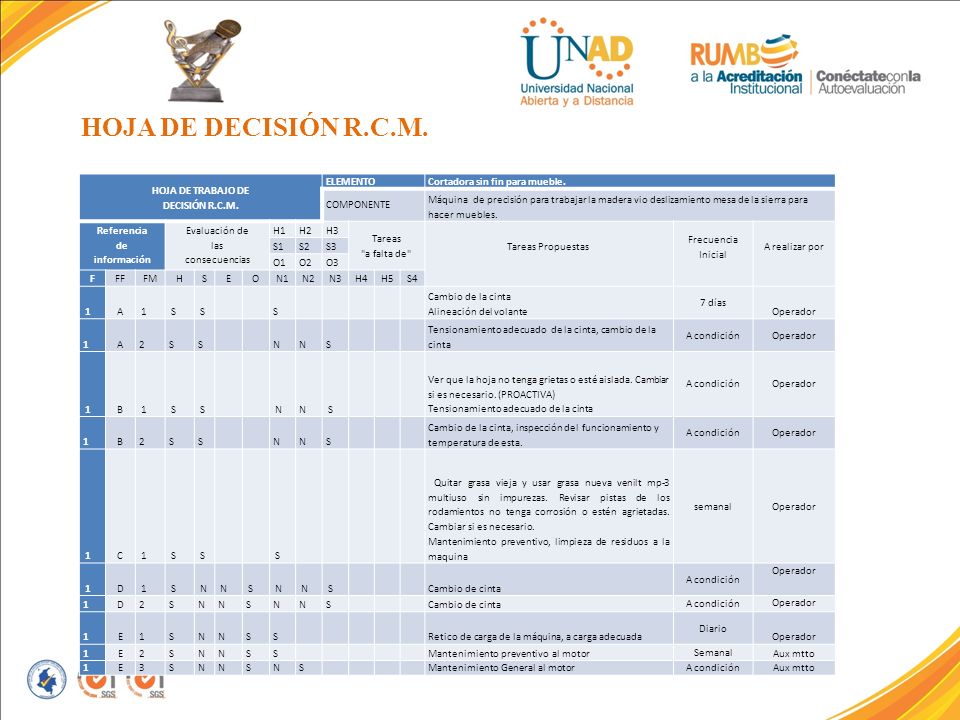

7 HOJA DE DECISIÓN R.C.M. HOJA DE TRABAJO DE DECISIÓN R.C.M. ELEMENTOCortadora sin fin para mueble. COMPONENTE Máquina de precisión para trabajar la madera vio deslizamiento mesa de la sierra para hacer muebles. Referencia de información Evaluación de las consecuencias H1H2H3 Tareas "a falta de" Tareas Propuestas Frecuencia Inicial A realizar por S1S2S3 O1O2O3 FFFFMHSEON1N2N3H4H5S4 1A 1 S S S Cambio de la cinta Alineación del volante 7 días Operador 1A2SS NNS Tensionamiento adecuado de la cinta, cambio de la cinta A condiciónOperador 1B 1 S S NN S Ver que la hoja no tenga grietas o esté aislada. Cambiar si es necesario. (PROACTIVA) Tensionamiento adecuado de la cinta A condiciónOperador 1B2SS NNS Cambio de la cinta, inspección del funcionamiento y temperatura de esta. A condiciónOperador 1C 1 S S S Quitar grasa vieja y usar grasa nueva venilt mp-3 multiuso sin impurezas. Revisar pistas de los rodamientos no tenga corrosión o estén agrietadas. Cambiar si es necesario. Mantenimiento preventivo, limpieza de residuos a la maquina semanalOperador 1D 1 S N N S N N S Cambio de cinta A condición Operador 1D2SNNSNNS Cambio de cinta A condición Operador 1E1SNNSS Retico de carga de la máquina, a carga adecuada Diario Operador 1E2SNNSS Mantenimiento preventivo al motor Semanal Aux mtto 1E3SNNSNS Mantenimiento General al motor A condición Aux mtto

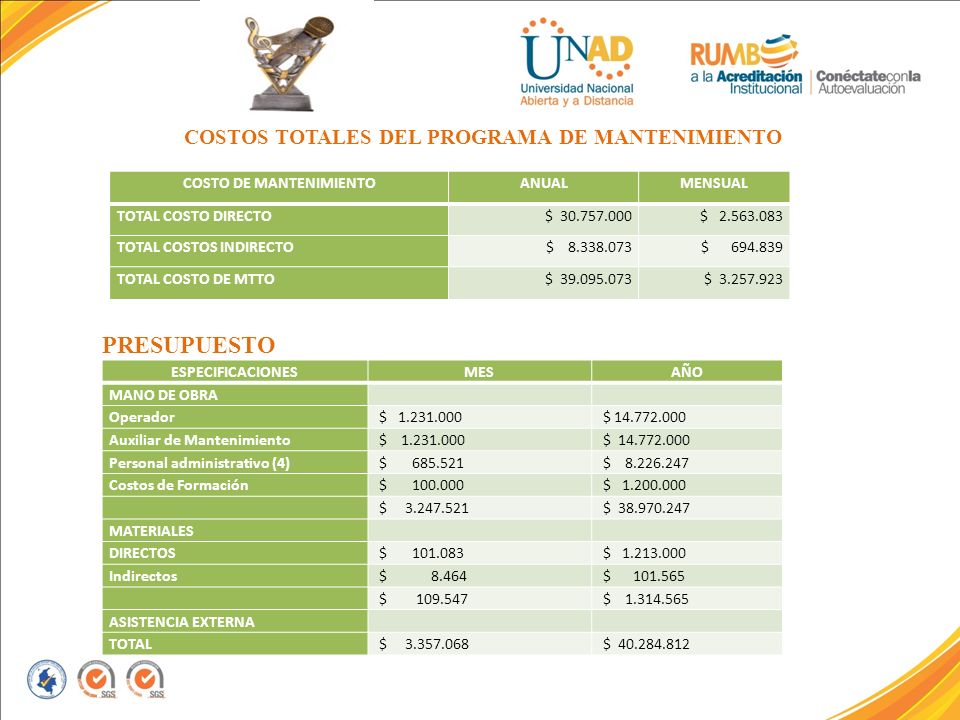

8 COSTOS TOTALES DEL PROGRAMA DE MANTENIMIENTO PRESUPUESTO COSTO DE MANTENIMIENTOANUALMENSUAL TOTAL COSTO DIRECTO $ 30.757.000 $ 2.563.083 TOTAL COSTOS INDIRECTO $ 8.338.073 $ 694.839 TOTAL COSTO DE MTTO $ 39.095.073 $ 3.257.923 ESPECIFICACIONESMESAÑO MANO DE OBRA Operador $ 1.231.000 $ 14.772.000 Auxiliar de Mantenimiento $ 1.231.000 $ 14.772.000 Personal administrativo (4) $ 685.521 $ 8.226.247 Costos de Formación $ 100.000 $ 1.200.000 $ 3.247.521 $ 38.970.247 MATERIALES DIRECTOS $ 101.083 $ 1.213.000 Indirectos $ 8.464 $ 101.565 $ 109.547 $ 1.314.565 ASISTENCIA EXTERNA TOTAL $ 3.357.068 $ 40.284.812

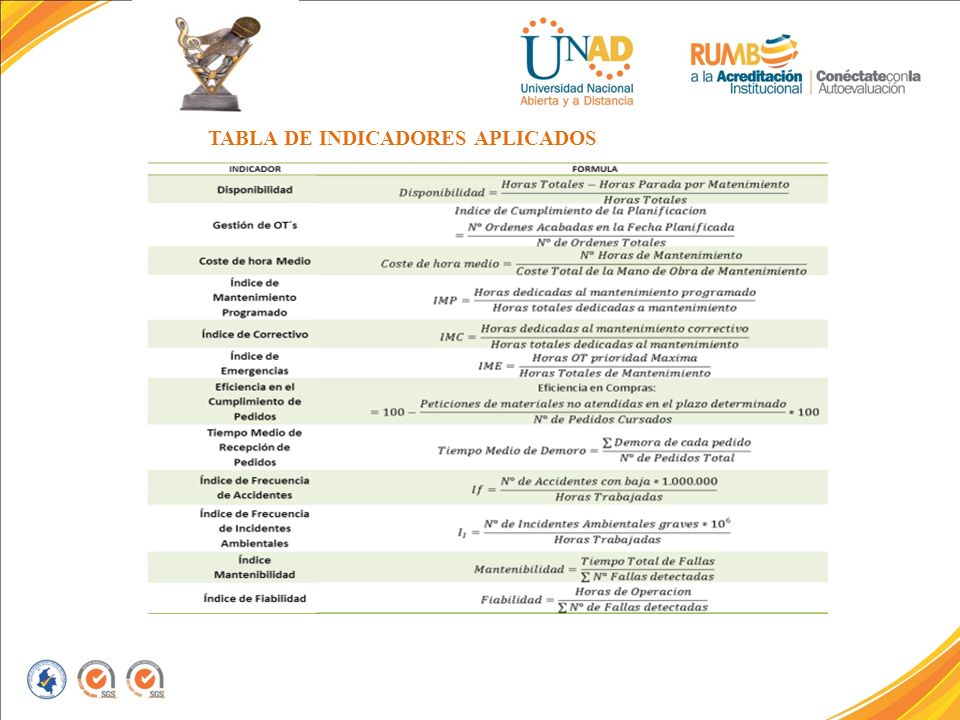

9 TABLA DE INDICADORES APLICADOS

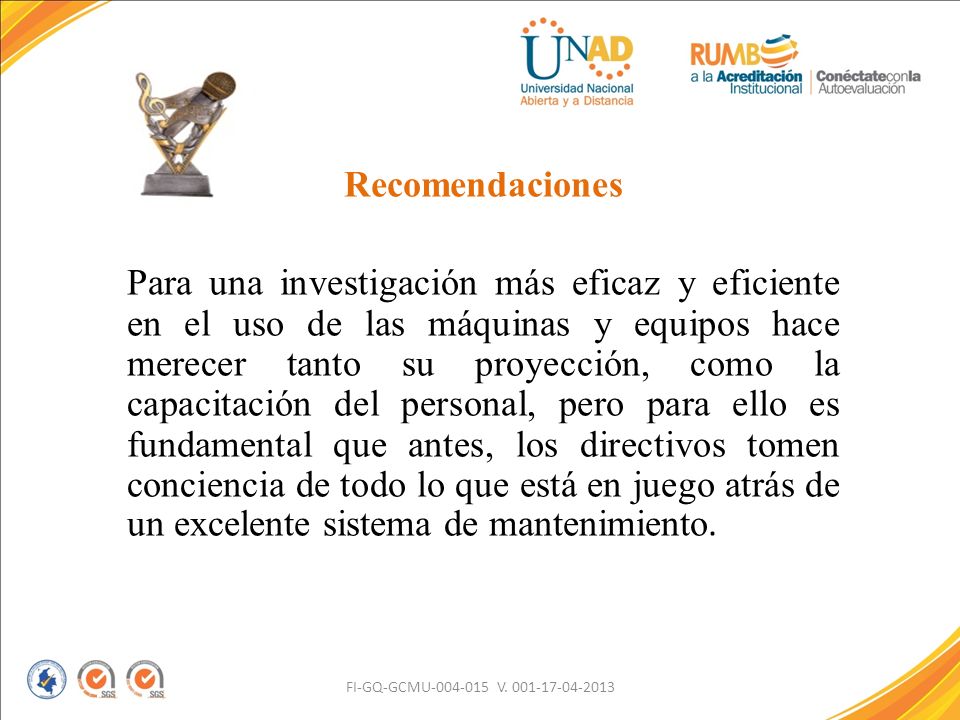

10 Recomendaciones Para una investigación más eficaz y eficiente en el uso de las máquinas y equipos hace merecer tanto su proyección, como la capacitación del personal, pero para ello es fundamental que antes, los directivos tomen conciencia de todo lo que está en juego atrás de un excelente sistema de mantenimiento. FI-GQ-GCMU-004-015 V. 001-17-04-2013

11 CONCLUSIONES El mantenimiento de equipos, infraestructuras, herramientas, maquinaria, etc. representa una inversión que a mediano y largo plazo acarreará ganancias no sólo para el empresario a quien esta inversión se le revertirá en mejoras en su producción, sino también el ahorro que representa tener trabajadores sanos e índices de accidentalidad bajos. El mantenimiento representa un arma importante en seguridad laboral, ya que un gran porcentaje de accidentes son causados por desperfectos en los equipos que pueden ser prevenidos. También el mantener las áreas y ambientes de trabajo con adecuado orden, limpieza, iluminación, etc. es parte del mantenimiento preventivo de los sitios de trabajo. El mantenimiento no solo debe ser realizado por el departamento encargado de esto. El trabajador debe ser concientizado a mantener en buenas condiciones los equipos, herramienta, maquinarias, esto permitirá mayor responsabilidad del trabajador y prevención de accidentes.

12 DIOS LOS BENDIGA HOY Y SIEMPRE ……….
