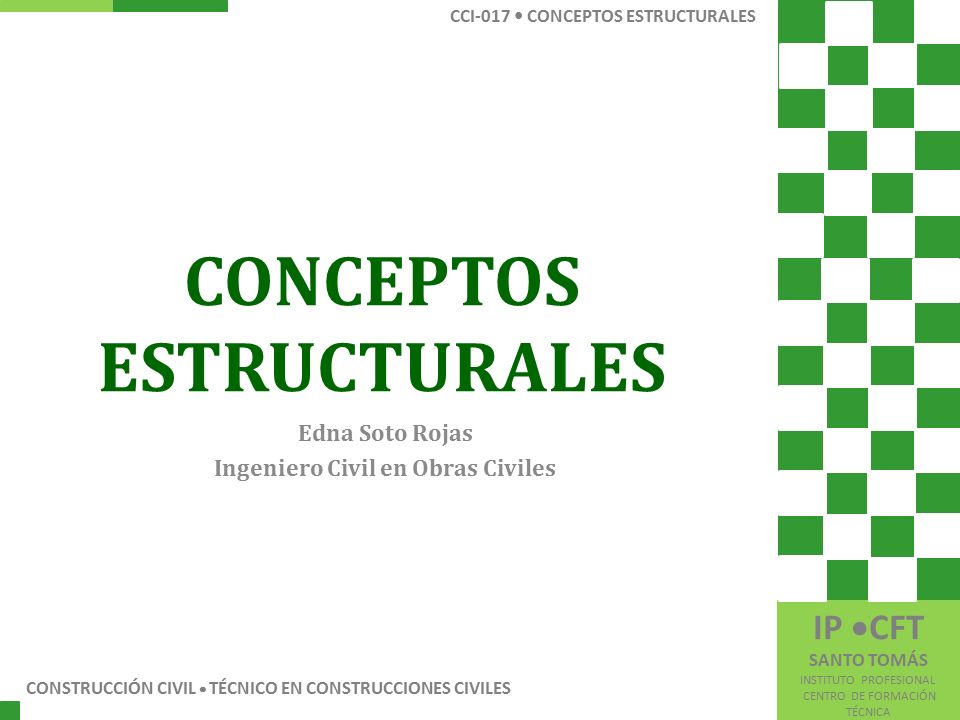

1 CONCEPTOS ESTRUCTURALES Edna Soto Rojas Ingeniero Civil en Obras Civiles CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA

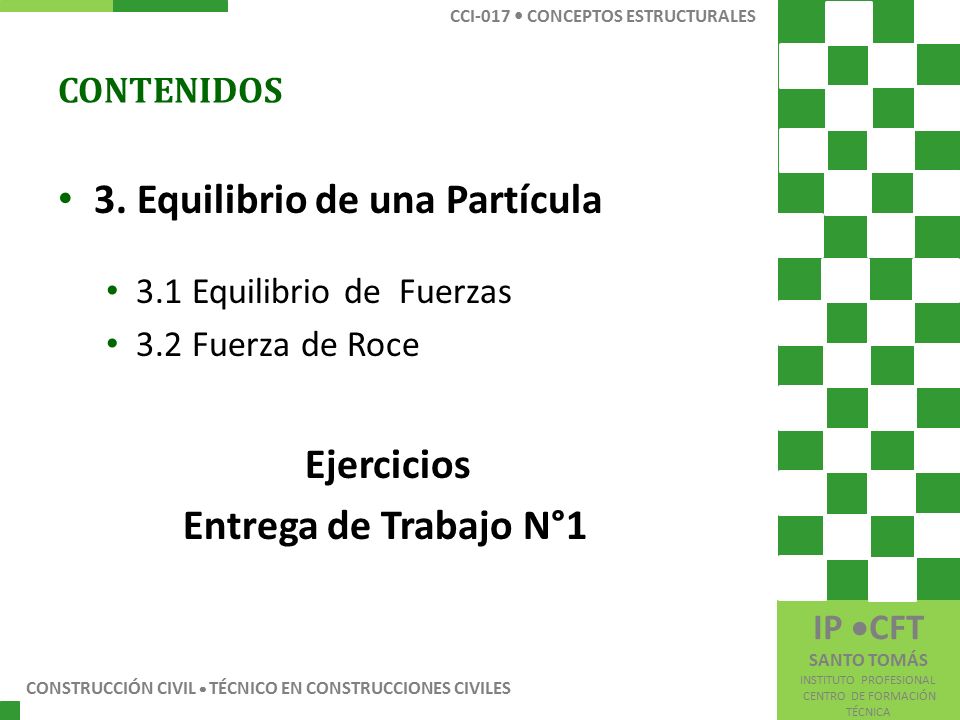

2 CONTENIDOS 3. Equilibrio de una Partícula 3.1 Equilibrio de Fuerzas 3.2 Fuerza de Roce Ejercicios Entrega de Trabajo N°1 CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA

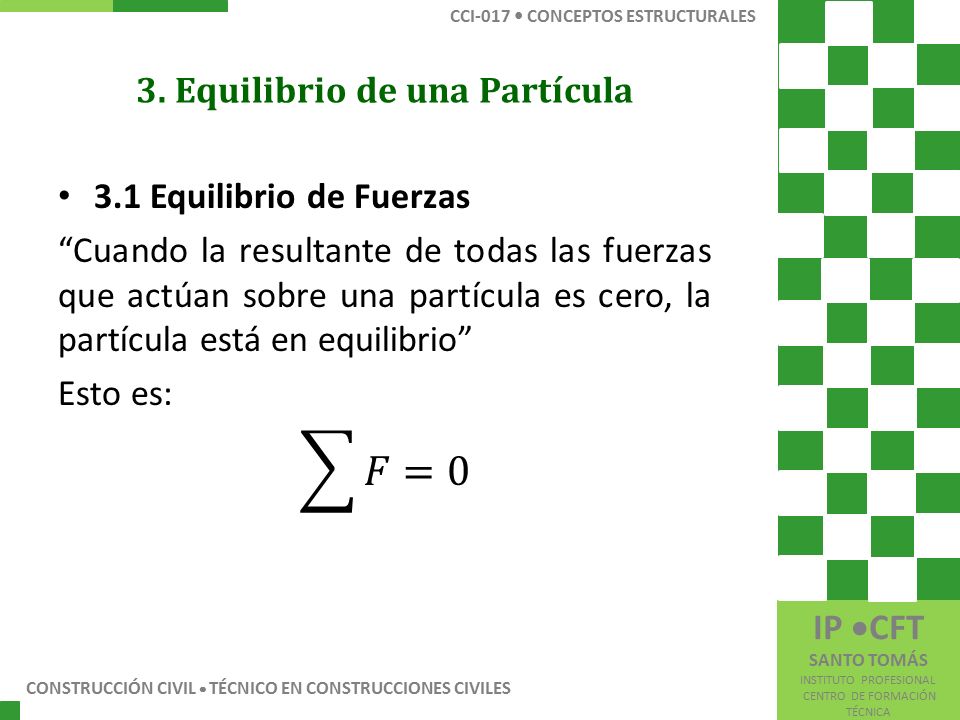

3 3. Equilibrio de una Partícula CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA

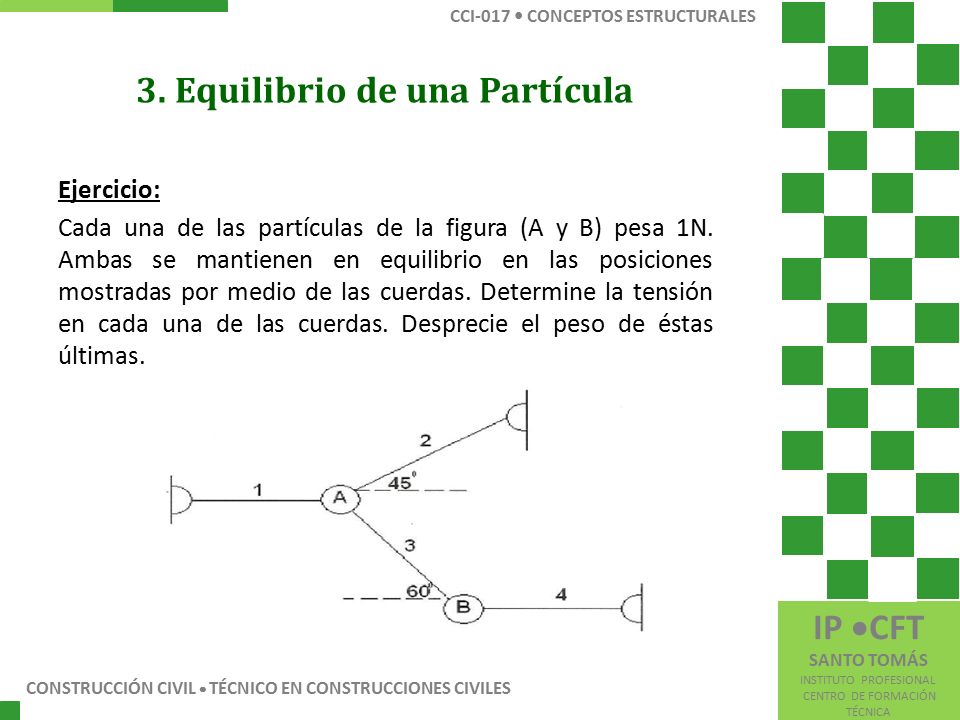

4 3. Equilibrio de una Partícula Ejercicio: Cada una de las partículas de la figura (A y B) pesa 1N. Ambas se mantienen en equilibrio en las posiciones mostradas por medio de las cuerdas. Determine la tensión en cada una de las cuerdas. Desprecie el peso de éstas últimas. CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA

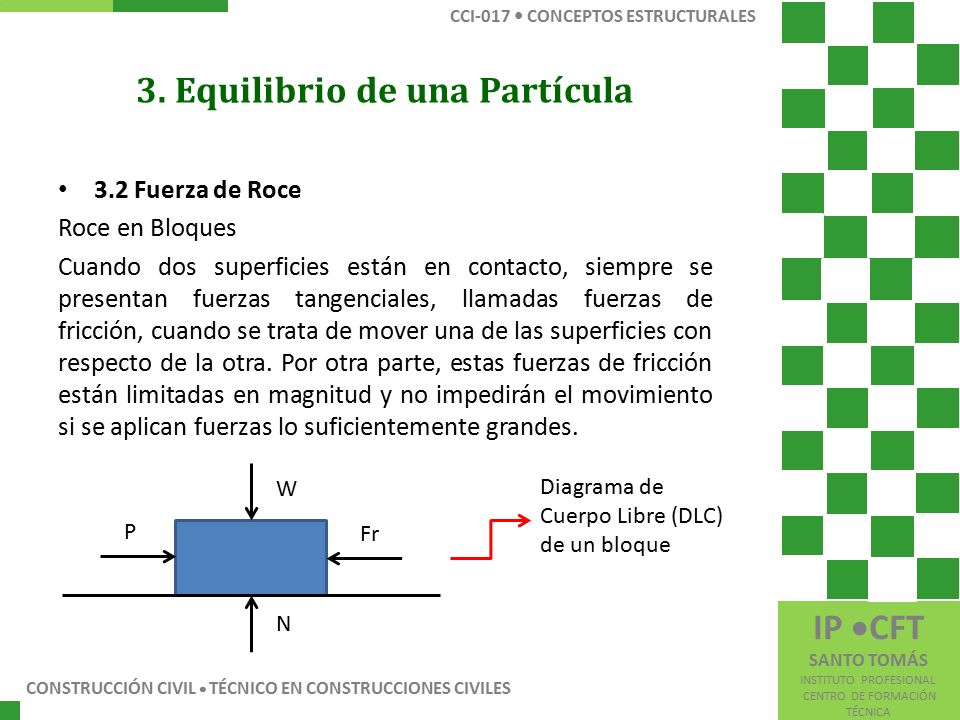

5 3. Equilibrio de una Partícula 3.2 Fuerza de Roce Roce en Bloques Cuando dos superficies están en contacto, siempre se presentan fuerzas tangenciales, llamadas fuerzas de fricción, cuando se trata de mover una de las superficies con respecto de la otra. Por otra parte, estas fuerzas de fricción están limitadas en magnitud y no impedirán el movimiento si se aplican fuerzas lo suficientemente grandes. CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA W N Fr P Diagrama de Cuerpo Libre (DLC) de un bloque

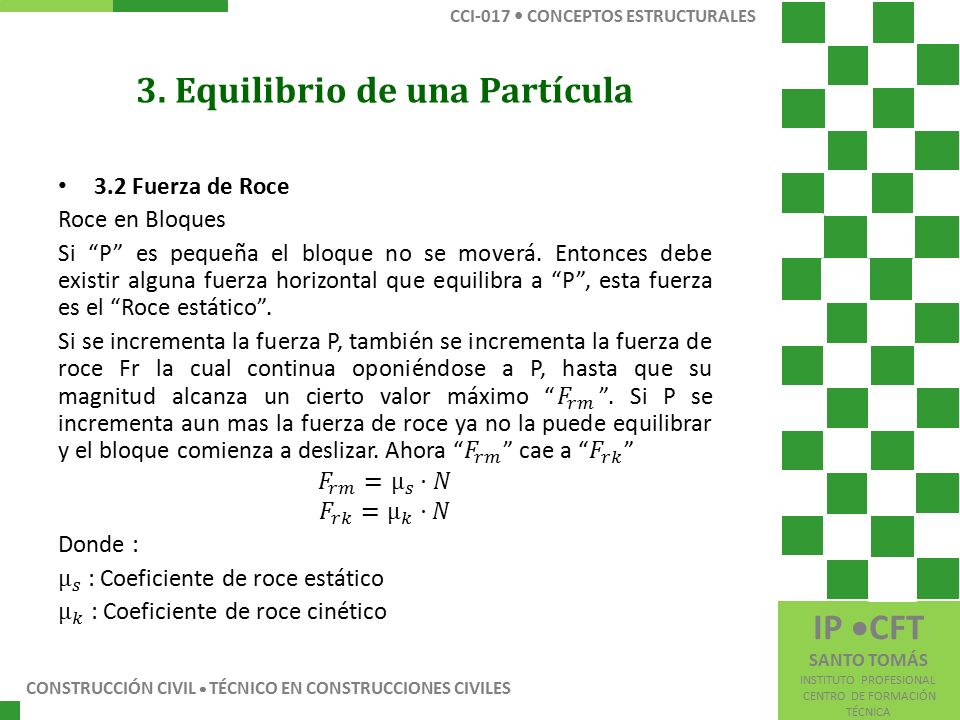

6 3. Equilibrio de una Partícula CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA

7 3. Equilibrio de una Partícula CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA

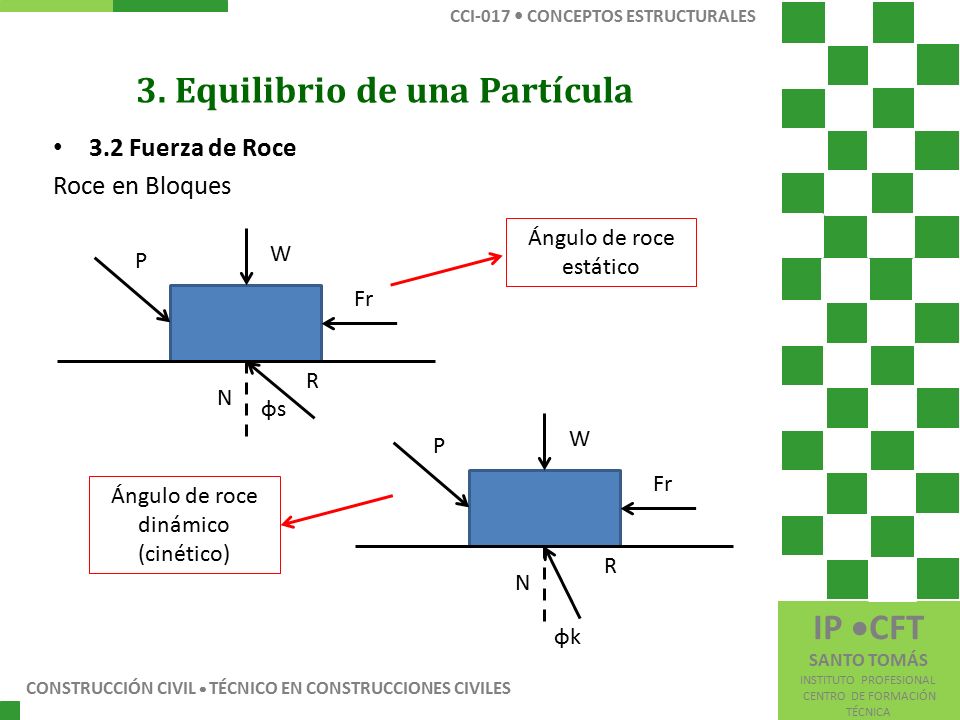

8 3. Equilibrio de una Partícula 3.2 Fuerza de Roce Roce en Bloques CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA W N Fr P R ɸs W N Fr P R ɸk Ángulo de roce estático Ángulo de roce dinámico (cinético)

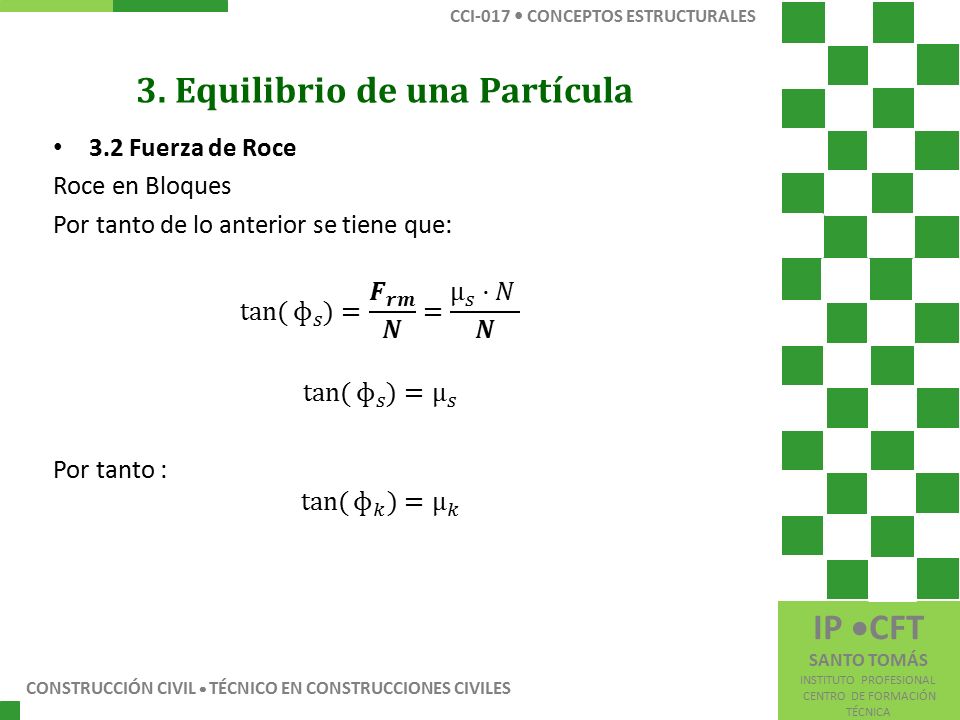

9 3. Equilibrio de una Partícula CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA

10 3. Equilibrio de una Partícula Ejercicio: Sobre el bloque de la figura actúan dos fuerzas. Se tiene que μs= 0.35 y μk= 0.25. Determinar P que se requiere para: a)El bloque comience a moverse hacia arriba a lo largo del plano inclinado. b)Para que el bloque continúe moviéndose hacia arriba. c)Para prevenir que el bloque deslice hacia abajo a lo largo del plano. CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA P 800 kgf 25°

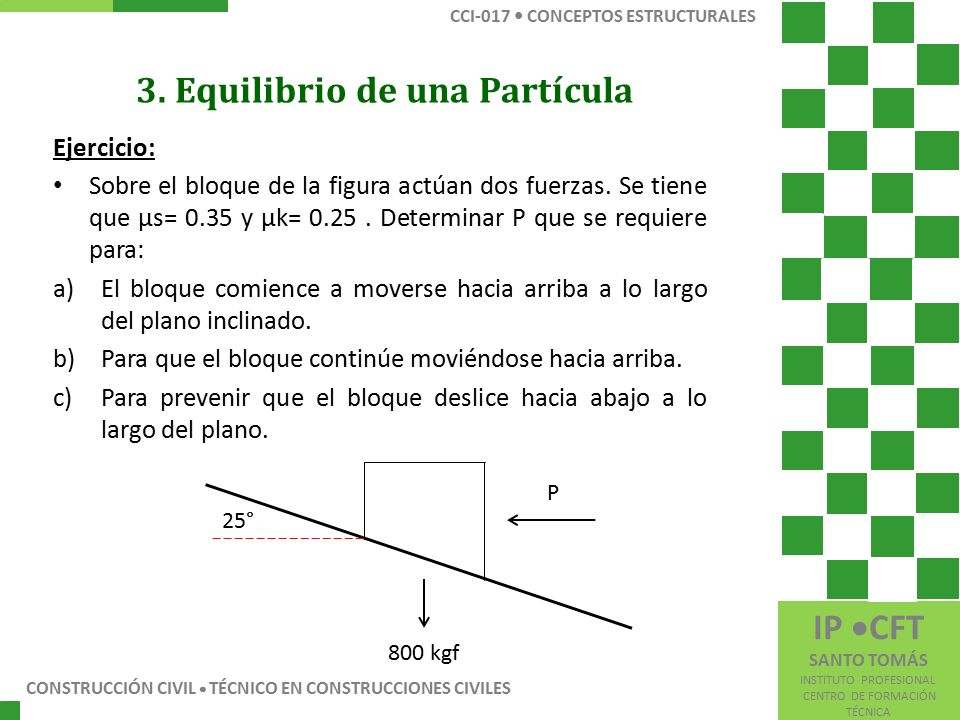

11 3. Equilibrio de una Partícula Ejercicio: Sobre el bloque de la figura actúan dos fuerzas. Se tiene que μs= 0.35 y μk= 0.25. Determinar P que se requiere para: a)El bloque comience a moverse hacia arriba a lo largo del plano inclinado. b)Para que el bloque continúe moviéndose hacia arriba. c)Para prevenir que el bloque deslice hacia abajo a lo largo del plano. CONSTRUCCIÓN CIVIL  TÉCNICO EN CONSTRUCCIONES CIVILES CCI-017 CONCEPTOS ESTRUCTURALES IP  CFT SANTO TOMÁS INSTITUTO PROFESIONAL CENTRO DE FORMACIÓN TÉCNICA P 800 kgf 25°
