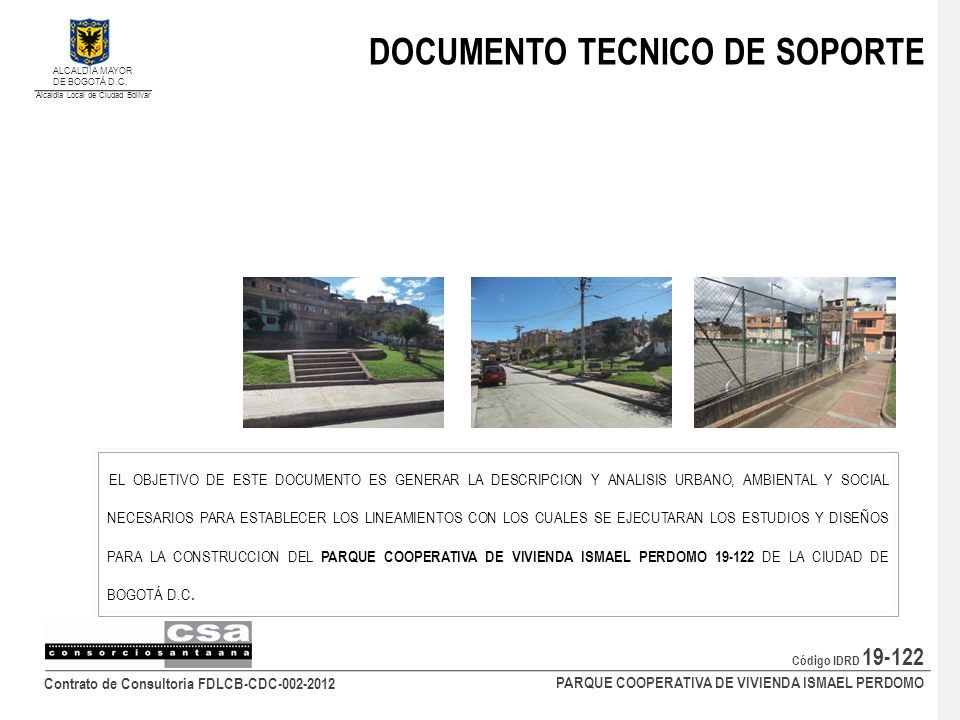

1 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO Contrato de Consultoría FDLCB-CDC-002-2012 Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. DOCUMENTO TECNICO DE SOPORTE EL OBJETIVO DE ESTE DOCUMENTO ES GENERAR LA DESCRIPCION Y ANALISIS URBANO, AMBIENTAL Y SOCIAL NECESARIOS PARA ESTABLECER LOS LINEAMIENTOS CON LOS CUALES SE EJECUTARAN LOS ESTUDIOS Y DISEÑOS PARA LA CONSTRUCCION DEL PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO 19-122 DE LA CIUDAD DE BOGOTÁ D.C.

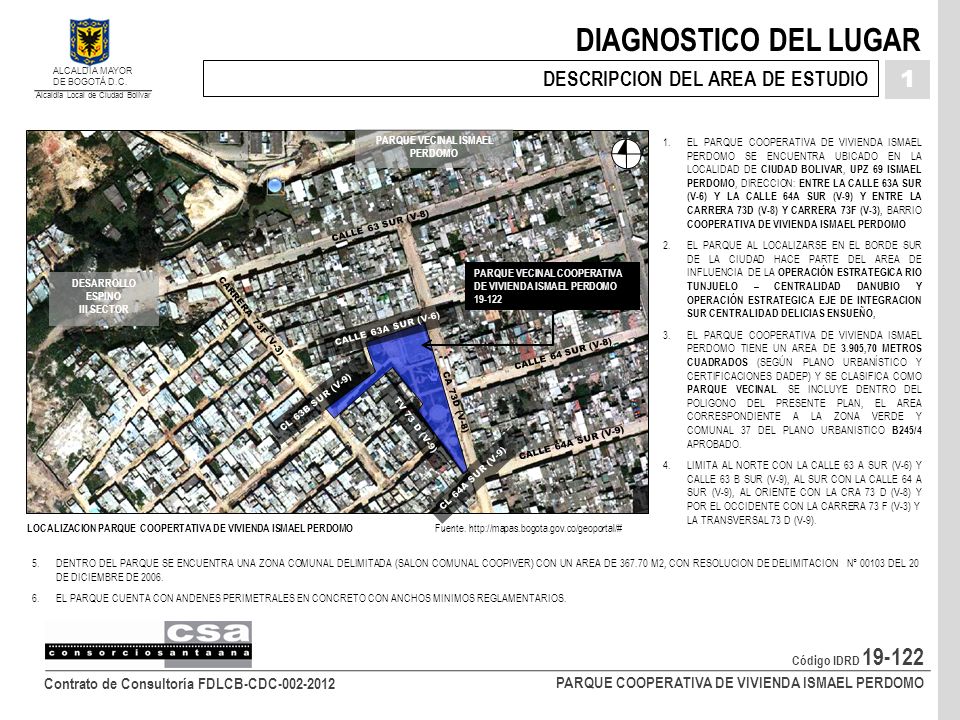

2 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO DIAGNOSTICO DEL LUGAR Contrato de Consultoría FDLCB-CDC-002-2012 1 DESCRIPCION DEL AREA DE ESTUDIO Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. LOCALIZACION PARQUE COOPERTATIVA DE VIVIENDA ISMAEL PERDOMO 1.EL PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO SE ENCUENTRA UBICADO EN LA LOCALIDAD DE CIUDAD BOLIVAR, UPZ 69 ISMAEL PERDOMO, DIRECCION: ENTRE LA CALLE 63A SUR (V-6) Y LA CALLE 64A SUR (V-9) Y ENTRE LA CARRERA 73D (V-8) Y CARRERA 73F (V-3), BARRIO COOPERATIVA DE VIVIENDA ISMAEL PERDOMO 2.EL PARQUE AL LOCALIZARSE EN EL BORDE SUR DE LA CIUDAD HACE PARTE DEL AREA DE INFLUENCIA DE LA OPERACIÓN ESTRATEGICA RIO TUNJUELO – CENTRALIDAD DANUBIO Y OPERACIÓN ESTRATEGICA EJE DE INTEGRACION SUR CENTRALIDAD DELICIAS ENSUEÑO, 3.EL PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO TIENE UN AREA DE 3.905,70 METROS CUADRADOS (SEGÚN PLANO URBANÍSTICO Y CERTIFICACIONES DADEP) Y SE CLASIFICA COMO PARQUE VECINAL. SE INCLUYE DENTRO DEL POLIGONO DEL PRESENTE PLAN, EL AREA CORRESPONDIENTE A LA ZONA VERDE Y COMUNAL 37 DEL PLANO URBANISTICO B245/4 APROBADO. 4.LIMITA AL NORTE CON LA CALLE 63 A SUR (V-6) Y CALLE 63 B SUR (V-9), AL SUR CON LA CALLE 64 A SUR (V-9), AL ORIENTE CON LA CRA 73 D (V-8) Y POR EL OCCIDENTE CON LA CARRERA 73 F (V-3) Y LA TRANSVERSAL 73 D (V-9). Fuente. http://mapas.bogota.gov.co/geoportal/# CA 73D (V-8) CALLE 63A SUR (V-6) CARRERA 73F (V-3) CL 63B SUR (V-9) CALLE 63 SUR (V-8) CALLE 64A SUR (V-9) CALLE 64 SUR (V-8) DESARROLLO ESPINO III SECTOR PARQUE VECINAL COOPERATIVA DE VIVIENDA ISMAEL PERDOMO 19-122 CL 64A SUR (V-9) PARQUE VECINAL ISMAEL PERDOMO TV 73 D (V-9) 5.DENTRO DEL PARQUE SE ENCUENTRA UNA ZONA COMUNAL DELIMITADA (SALON COMUNAL COOPIVER) CON UN AREA DE 367.70 M2, CON RESOLUCION DE DELIMITACION N° 00103 DEL 20 DE DICIEMBRE DE 2006. 6.EL PARQUE CUENTA CON ANDENES PERIMETRALES EN CONCRETO CON ANCHOS MINIMOS REGLAMENTARIOS.

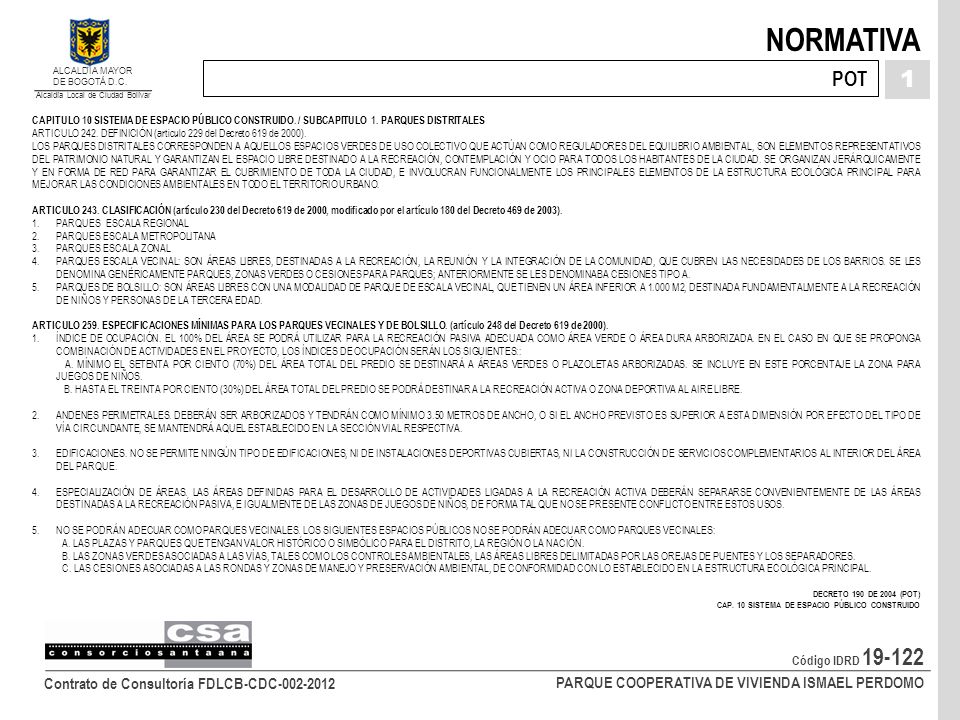

3 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO NORMATIVA Contrato de Consultoría FDLCB-CDC-002-2012 1 POT Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. CAPITULO 10 SISTEMA DE ESPACIO PÚBLICO CONSTRUIDO. / SUBCAPITULO 1. PARQUES DISTRITALES ARTICULO 242. DEFINICIÓN (articulo 229 del Decreto 619 de 2000). LOS PARQUES DISTRITALES CORRESPONDEN A AQUELLOS ESPACIOS VERDES DE USO COLECTIVO QUE ACTÚAN COMO REGULADORES DEL EQUILIBRIO AMBIENTAL, SON ELEMENTOS REPRESENTATIVOS DEL PATRIMONIO NATURAL Y GARANTIZAN EL ESPACIO LIBRE DESTINADO A LA RECREACIÓN, CONTEMPLACIÓN Y OCIO PARA TODOS LOS HABITANTES DE LA CIUDAD. SE ORGANIZAN JERÁRQUICAMENTE Y EN FORMA DE RED PARA GARANTIZAR EL CUBRIMIENTO DE TODA LA CIUDAD, E INVOLUCRAN FUNCIONALMENTE LOS PRINCIPALES ELEMENTOS DE LA ESTRUCTURA ECOLÓGICA PRINCIPAL PARA MEJORAR LAS CONDICIONES AMBIENTALES EN TODO EL TERRITORIO URBANO. ARTICULO 243. CLASIFICACIÓN (artículo 230 del Decreto 619 de 2000, modificado por el artículo 180 del Decreto 469 de 2003). 1.PARQUES ESCALA REGIONAL 2.PARQUES ESCALA METROPOLITANA 3.PARQUES ESCALA ZONAL 4.PARQUES ESCALA VECINAL: SON ÁREAS LIBRES, DESTINADAS A LA RECREACIÓN, LA REUNIÓN Y LA INTEGRACIÓN DE LA COMUNIDAD, QUE CUBREN LAS NECESIDADES DE LOS BARRIOS. SE LES DENOMINA GENÉRICAMENTE PARQUES, ZONAS VERDES O CESIONES PARA PARQUES; ANTERIORMENTE SE LES DENOMINABA CESIONES TIPO A. 5.PARQUES DE BOLSILLO: SON ÁREAS LIBRES CON UNA MODALIDAD DE PARQUE DE ESCALA VECINAL, QUE TIENEN UN ÁREA INFERIOR A 1.000 M2, DESTINADA FUNDAMENTALMENTE A LA RECREACIÓN DE NIÑOS Y PERSONAS DE LA TERCERA EDAD. ARTICULO 259. ESPECIFICACIONES MÍNIMAS PARA LOS PARQUES VECINALES Y DE BOLSILLO. (artículo 248 del Decreto 619 de 2000). 1.ÍNDICE DE OCUPACIÓN. EL 100% DEL ÁREA SE PODRÁ UTILIZAR PARA LA RECREACIÓN PASIVA ADECUADA COMO ÁREA VERDE O ÁREA DURA ARBORIZADA. EN EL CASO EN QUE SE PROPONGA COMBINACIÓN DE ACTIVIDADES EN EL PROYECTO, LOS ÍNDICES DE OCUPACIÓN SERÁN LOS SIGUIENTES:: A. MÍNIMO EL SETENTA POR CIENTO (70%) DEL ÁREA TOTAL DEL PREDIO SE DESTINARÁ A ÁREAS VERDES O PLAZOLETAS ARBORIZADAS. SE INCLUYE EN ESTE PORCENTAJE LA ZONA PARA JUEGOS DE NIÑOS. B. HASTA EL TREINTA POR CIENTO (30%) DEL ÁREA TOTAL DEL PREDIO SE PODRÁ DESTINAR A LA RECREACIÓN ACTIVA O ZONA DEPORTIVA AL AIRE LIBRE. 2.ANDENES PERIMETRALES. DEBERÁN SER ARBORIZADOS Y TENDRÁN COMO MÍNIMO 3.50 METROS DE ANCHO, O SI EL ANCHO PREVISTO ES SUPERIOR A ESTA DIMENSIÓN POR EFECTO DEL TIPO DE VÍA CIRCUNDANTE, SE MANTENDRÁ AQUEL ESTABLECIDO EN LA SECCIÓN VIAL RESPECTIVA. 3.EDIFICACIONES. NO SE PERMITE NINGÚN TIPO DE EDIFICACIONES, NI DE INSTALACIONES DEPORTIVAS CUBIERTAS, NI LA CONSTRUCCIÓN DE SERVICIOS COMPLEMENTARIOS AL INTERIOR DEL ÁREA DEL PARQUE. 4.ESPECIALIZACIÓN DE ÁREAS. LAS ÁREAS DEFINIDAS PARA EL DESARROLLO DE ACTIVIDADES LIGADAS A LA RECREACIÓN ACTIVA DEBERÁN SEPARARSE CONVENIENTEMENTE DE LAS ÁREAS DESTINADAS A LA RECREACIÓN PASIVA, E IGUALMENTE DE LAS ZONAS DE JUEGOS DE NIÑOS, DE FORMA TAL QUE NO SE PRESENTE CONFLICTO ENTRE ESTOS USOS. 5.NO SE PODRÁN ADECUAR COMO PARQUES VECINALES. LOS SIGUIENTES ESPACIOS PÚBLICOS NO SE PODRÁN ADECUAR COMO PARQUES VECINALES: A. LAS PLAZAS Y PARQUES QUE TENGAN VALOR HISTÓRICO O SIMBÓLICO PARA EL DISTRITO, LA REGIÓN O LA NACIÓN. B. LAS ZONAS VERDES ASOCIADAS A LAS VÍAS, TALES COMO LOS CONTROLES AMBIENTALES, LAS ÁREAS LIBRES DELIMITADAS POR LAS OREJAS DE PUENTES Y LOS SEPARADORES. C. LAS CESIONES ASOCIADAS A LAS RONDAS Y ZONAS DE MANEJO Y PRESERVACIÓN AMBIENTAL, DE CONFORMIDAD CON LO ESTABLECIDO EN LA ESTRUCTURA ECOLÓGICA PRINCIPAL. DECRETO 190 DE 2004 (POT) CAP. 10 SISTEMA DE ESPACIO PÚBLICO CONSTRUIDO

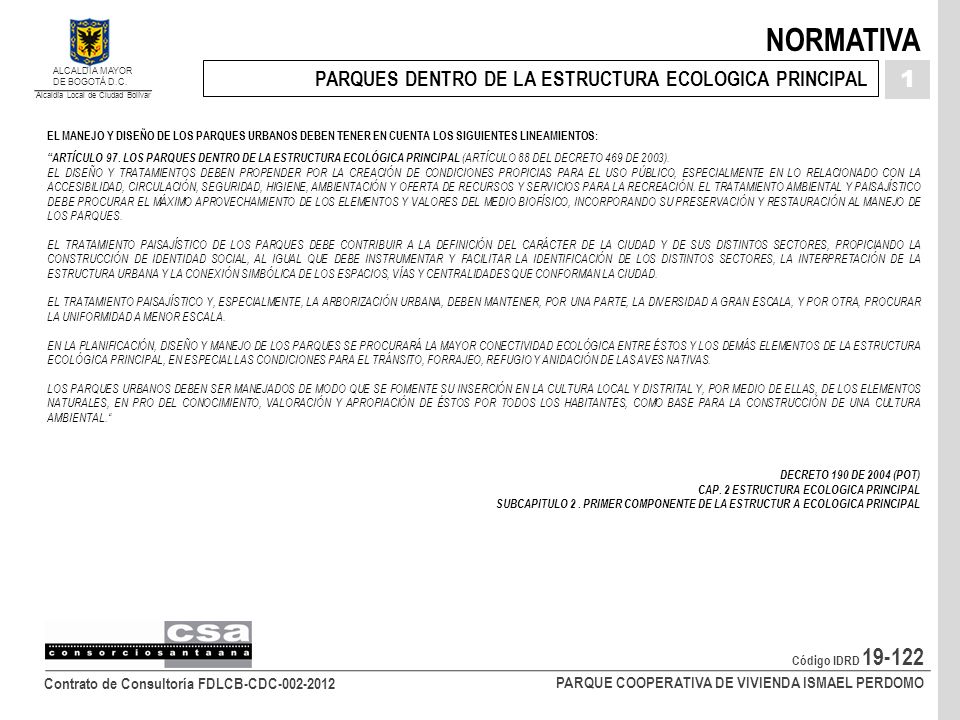

4 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO NORMATIVA Contrato de Consultoría FDLCB-CDC-002-2012 1 PARQUES DENTRO DE LA ESTRUCTURA ECOLOGICA PRINCIPAL Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. EL MANEJO Y DISEÑO DE LOS PARQUES URBANOS DEBEN TENER EN CUENTA LOS SIGUIENTES LINEAMIENTOS: “ARTÍCULO 97. LOS PARQUES DENTRO DE LA ESTRUCTURA ECOLÓGICA PRINCIPAL (ARTÍCULO 88 DEL DECRETO 469 DE 2003). EL DISEÑO Y TRATAMIENTOS DEBEN PROPENDER POR LA CREACIÓN DE CONDICIONES PROPICIAS PARA EL USO PÚBLICO, ESPECIALMENTE EN LO RELACIONADO CON LA ACCESIBILIDAD, CIRCULACIÓN, SEGURIDAD, HIGIENE, AMBIENTACIÓN Y OFERTA DE RECURSOS Y SERVICIOS PARA LA RECREACIÓN. EL TRATAMIENTO AMBIENTAL Y PAISAJÍSTICO DEBE PROCURAR EL MÁXIMO APROVECHAMIENTO DE LOS ELEMENTOS Y VALORES DEL MEDIO BIOFÍSICO, INCORPORANDO SU PRESERVACIÓN Y RESTAURACIÓN AL MANEJO DE LOS PARQUES. EL TRATAMIENTO PAISAJÍSTICO DE LOS PARQUES DEBE CONTRIBUIR A LA DEFINICIÓN DEL CARÁCTER DE LA CIUDAD Y DE SUS DISTINTOS SECTORES, PROPICIANDO LA CONSTRUCCIÓN DE IDENTIDAD SOCIAL, AL IGUAL QUE DEBE INSTRUMENTAR Y FACILITAR LA IDENTIFICACIÓN DE LOS DISTINTOS SECTORES, LA INTERPRETACIÓN DE LA ESTRUCTURA URBANA Y LA CONEXIÓN SIMBÓLICA DE LOS ESPACIOS, VÍAS Y CENTRALIDADES QUE CONFORMAN LA CIUDAD. EL TRATAMIENTO PAISAJÍSTICO Y, ESPECIALMENTE, LA ARBORIZACIÓN URBANA, DEBEN MANTENER, POR UNA PARTE, LA DIVERSIDAD A GRAN ESCALA, Y POR OTRA, PROCURAR LA UNIFORMIDAD A MENOR ESCALA. EN LA PLANIFICACIÓN, DISEÑO Y MANEJO DE LOS PARQUES SE PROCURARÁ LA MAYOR CONECTIVIDAD ECOLÓGICA ENTRE ÉSTOS Y LOS DEMÁS ELEMENTOS DE LA ESTRUCTURA ECOLÓGICA PRINCIPAL, EN ESPECIAL LAS CONDICIONES PARA EL TRÁNSITO, FORRAJEO, REFUGIO Y ANIDACIÓN DE LAS AVES NATIVAS. LOS PARQUES URBANOS DEBEN SER MANEJADOS DE MODO QUE SE FOMENTE SU INSERCIÓN EN LA CULTURA LOCAL Y DISTRITAL Y, POR MEDIO DE ELLAS, DE LOS ELEMENTOS NATURALES, EN PRO DEL CONOCIMIENTO, VALORACIÓN Y APROPIACIÓN DE ÉSTOS POR TODOS LOS HABITANTES, COMO BASE PARA LA CONSTRUCCIÓN DE UNA CULTURA AMBIENTAL.“ DECRETO 190 DE 2004 (POT) CAP. 2 ESTRUCTURA ECOLOGICA PRINCIPAL SUBCAPITULO 2. PRIMER COMPONENTE DE LA ESTRUCTUR A ECOLOGICA PRINCIPAL

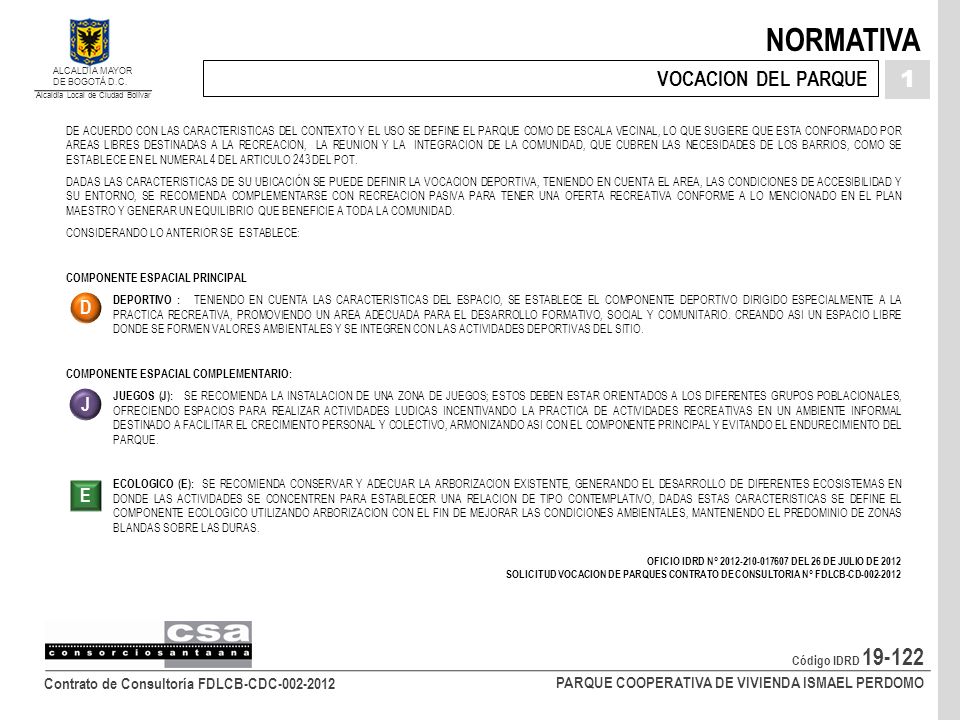

5 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO NORMATIVA Contrato de Consultoría FDLCB-CDC-002-2012 1 VOCACION DEL PARQUE Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. DE ACUERDO CON LAS CARACTERISTICAS DEL CONTEXTO Y EL USO SE DEFINE EL PARQUE COMO DE ESCALA VECINAL, LO QUE SUGIERE QUE ESTA CONFORMADO POR AREAS LIBRES DESTINADAS A LA RECREACION, LA REUNION Y LA INTEGRACION DE LA COMUNIDAD, QUE CUBREN LAS NECESIDADES DE LOS BARRIOS, COMO SE ESTABLECE EN EL NUMERAL 4 DEL ARTICULO 243 DEL POT. DADAS LAS CARACTERISTICAS DE SU UBICACIÓN SE PUEDE DEFINIR LA VOCACION DEPORTIVA, TENIENDO EN CUENTA EL AREA, LAS CONDICIONES DE ACCESIBILIDAD Y SU ENTORNO, SE RECOMIENDA COMPLEMENTARSE CON RECREACION PASIVA PARA TENER UNA OFERTA RECREATIVA CONFORME A LO MENCIONADO EN EL PLAN MAESTRO Y GENERAR UN EQUILIBRIO QUE BENEFICIE A TODA LA COMUNIDAD. CONSIDERANDO LO ANTERIOR SE ESTABLECE: COMPONENTE ESPACIAL PRINCIPAL DEPORTIVO : TENIENDO EN CUENTA LAS CARACTERISTICAS DEL ESPACIO, SE ESTABLECE EL COMPONENTE DEPORTIVO DIRIGIDO ESPECIALMENTE A LA PRACTICA RECREATIVA, PROMOVIENDO UN AREA ADECUADA PARA EL DESARROLLO FORMATIVO, SOCIAL Y COMUNITARIO. CREANDO ASI UN ESPACIO LIBRE DONDE SE FORMEN VALORES AMBIENTALES Y SE INTEGREN CON LAS ACTIVIDADES DEPORTIVAS DEL SITIO. COMPONENTE ESPACIAL COMPLEMENTARIO: JUEGOS (J): SE RECOMIENDA LA INSTALACION DE UNA ZONA DE JUEGOS; ESTOS DEBEN ESTAR ORIENTADOS A LOS DIFERENTES GRUPOS POBLACIONALES, OFRECIENDO ESPACIOS PARA REALIZAR ACTIVIDADES LUDICAS INCENTIVANDO LA PRACTICA DE ACTIVIDADES RECREATIVAS EN UN AMBIENTE INFORMAL DESTINADO A FACILITAR EL CRECIMIENTO PERSONAL Y COLECTIVO, ARMONIZANDO ASI CON EL COMPONENTE PRINCIPAL Y EVITANDO EL ENDURECIMIENTO DEL PARQUE. ECOLOGICO (E): SE RECOMIENDA CONSERVAR Y ADECUAR LA ARBORIZACION EXISTENTE, GENERANDO EL DESARROLLO DE DIFERENTES ECOSISTEMAS EN DONDE LAS ACTIVIDADES SE CONCENTREN PARA ESTABLECER UNA RELACION DE TIPO CONTEMPLATIVO, DADAS ESTAS CARACTERISTICAS SE DEFINE EL COMPONENTE ECOLOGICO UTILIZANDO ARBORIZACION CON EL FIN DE MEJORAR LAS CONDICIONES AMBIENTALES, MANTENIENDO EL PREDOMINIO DE ZONAS BLANDAS SOBRE LAS DURAS. OFICIO IDRD N° 2012-210-017607 DEL 26 DE JULIO DE 2012 SOLICITUD VOCACION DE PARQUES CONTRATO DE CONSULTORIA N° FDLCB-CD-002-2012 D J E

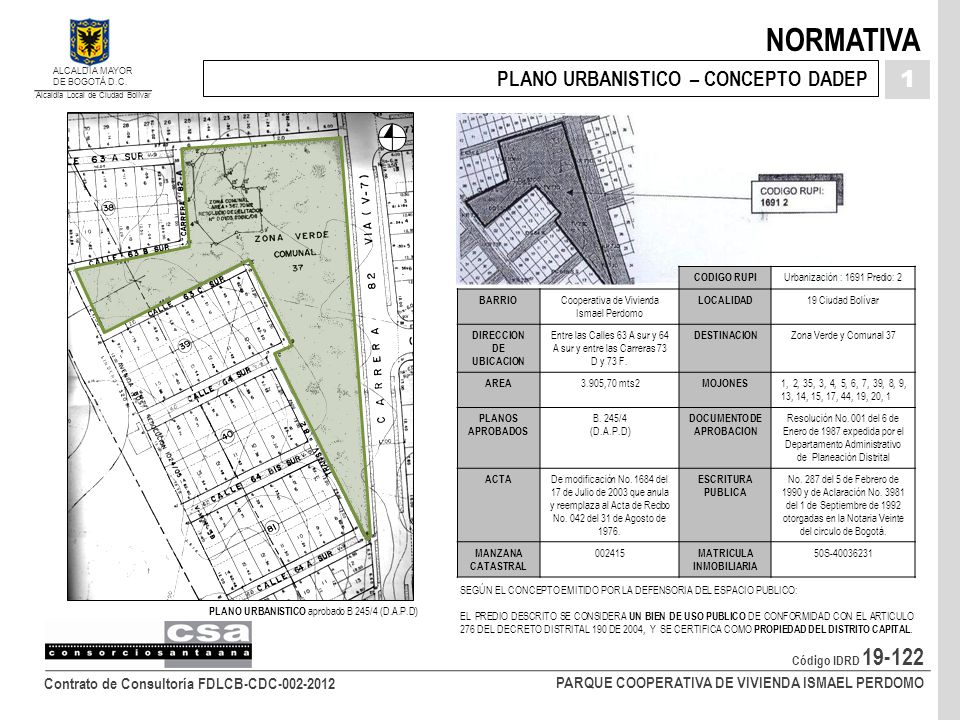

6 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO NORMATIVA Contrato de Consultoría FDLCB-CDC-002-2012 1 PLANO URBANISTICO – CONCEPTO DADEP Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. PLANO URBANISTICO aprobado B 245/4 (D.A.P.D) SEGÚN EL CONCEPTO EMITIDO POR LA DEFENSORIA DEL ESPACIO PUBLICO: EL PREDIO DESCRITO SE CONSIDERA UN BIEN DE USO PUBLICO DE CONFORMIDAD CON EL ARTICULO 276 DEL DECRETO DISTRITAL 190 DE 2004, Y SE CERTIFICA COMO PROPIEDAD DEL DISTRITO CAPITAL. CODIGO RUPI Urbanización : 1691 Predio: 2 BARRIO Cooperativa de Vivienda Ismael Perdomo LOCALIDAD 19 Ciudad Bolívar DIRECCION DE UBICACION Entre las Calles 63 A sur y 64 A sur y entre las Carreras 73 D y 73 F. DESTINACION Zona Verde y Comunal 37 AREA 3.905,70 mts2 MOJONES 1, 2, 35, 3, 4, 5, 6, 7, 39, 8, 9, 13, 14, 15, 17, 44, 19, 20, 1 PLANOS APROBADOS B. 245/4 (D.A.P.D) DOCUMENTO DE APROBACION Resolución No. 001 del 6 de Enero de 1987 expedida por el Departamento Administrativo de Planeación Distrital ACTA De modificación No. 1684 del 17 de Julio de 2003 que anula y reemplaza al Acta de Recibo No. 042 del 31 de Agosto de 1976. ESCRITURA PUBLICA No. 287 del 5 de Febrero de 1990 y de Aclaración No. 3981 del 1 de Septiembre de 1992 otorgadas en la Notaria Veinte del circulo de Bogotá. MANZANA CATASTRAL 002415 MATRICULA INMOBILIARIA 50S-40036231

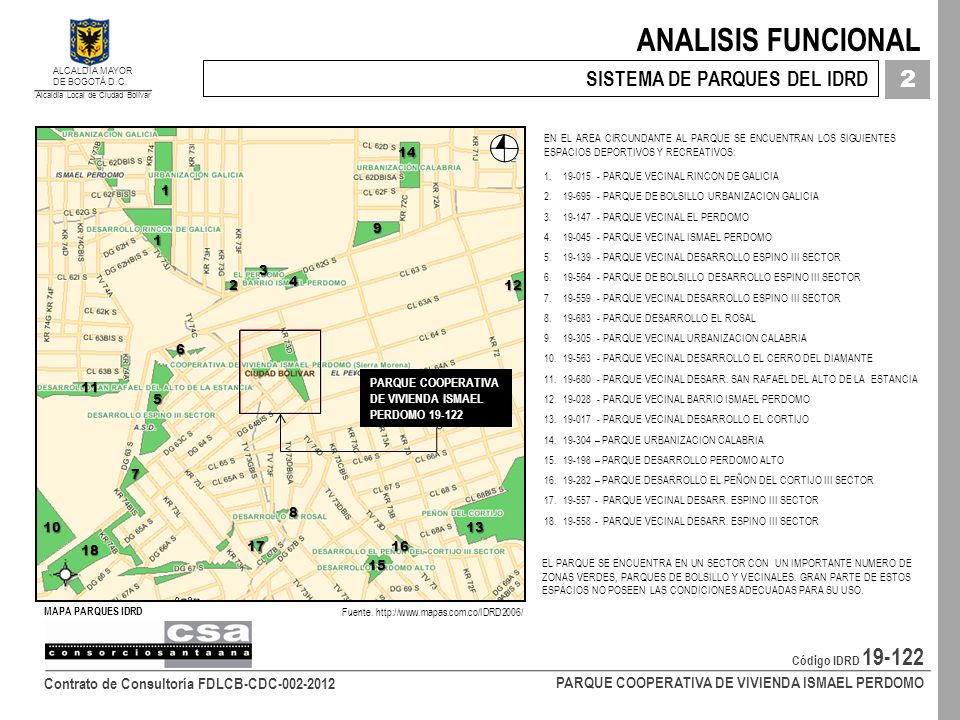

7 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS FUNCIONAL Contrato de Consultoría FDLCB-CDC-002-2012 2 SISTEMA DE PARQUES DEL IDRD Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. 1.19-015 - PARQUE VECINAL RINCON DE GALICIA 2.19-695 - PARQUE DE BOLSILLO URBANIZACION GALICIA 3.19-147 - PARQUE VECINAL EL PERDOMO 4.19-045 - PARQUE VECINAL ISMAEL PERDOMO 5.19-139 - PARQUE VECINAL DESARROLLO ESPINO III SECTOR 6.19-564 - PARQUE DE BOLSILLO DESARROLLO ESPINO III SECTOR 7.19-559 - PARQUE VECINAL DESARROLLO ESPINO III SECTOR 8.19-683 - PARQUE DESARROLLO EL ROSAL 9.19-305 - PARQUE VECINAL URBANIZACION CALABRIA 10.19-563 - PARQUE VECINAL DESARROLLO EL CERRO DEL DIAMANTE 11.19-680 - PARQUE VECINAL DESARR. SAN RAFAEL DEL ALTO DE LA ESTANCIA 12.19-028 - PARQUE VECINAL BARRIO ISMAEL PERDOMO 13.19-017 - PARQUE VECINAL DESARROLLO EL CORTIJO 14.19-304 – PARQUE URBANIZACION CALABRIA 15.19-198 – PARQUE DESARROLLO PERDOMO ALTO 16.19-282 – PARQUE DESARROLLO EL PEÑON DEL CORTIJO III SECTOR 17.19-557 - PARQUE VECINAL DESARR. ESPINO III SECTOR 18.19-558 - PARQUE VECINAL DESARR. ESPINO III SECTOR MAPA PARQUES IDRD Fuente. http://www.mapas.com.co/IDRD2006/ EL PARQUE SE ENCUENTRA EN UN SECTOR CON UN IMPORTANTE NUMERO DE ZONAS VERDES, PARQUES DE BOLSILLO Y VECINALES. GRAN PARTE DE ESTOS ESPÁCIOS NO POSEEN LAS CONDICIONES ADECUADAS PARA SU USO. EN EL AREA CIRCUNDANTE AL PARQUE SE ENCUENTRAN LOS SIGUIENTES ESPACIOS DEPORTIVOS Y RECREATIVOS: 6 9 14 3 4 2 1 1 12 8 7 11 5 1013 18 15 1617 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO 19-122

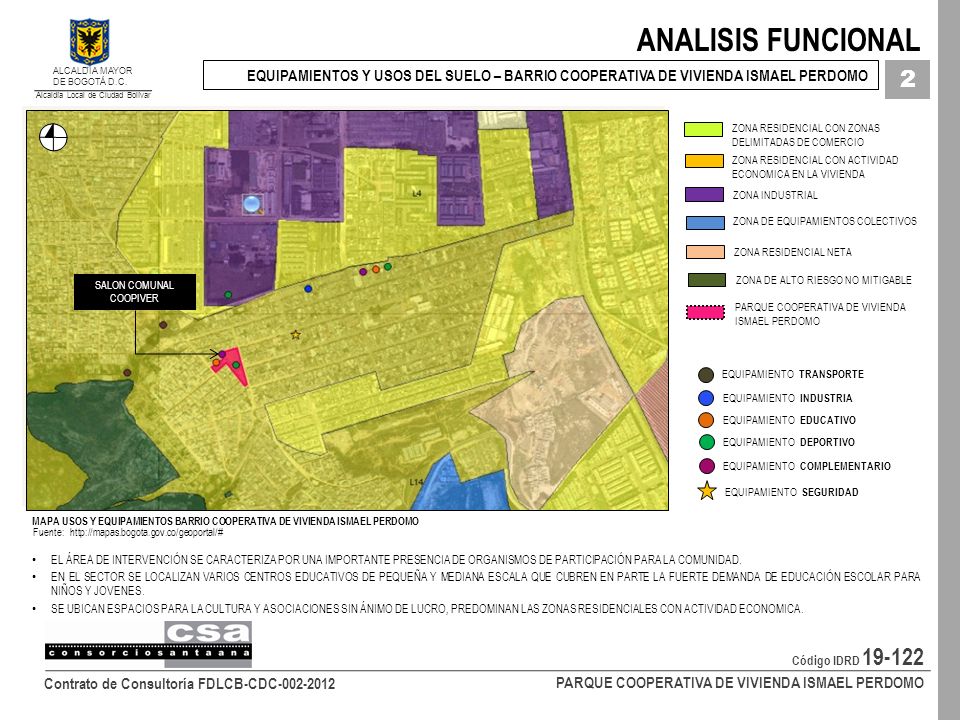

8 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS FUNCIONAL Contrato de Consultoría FDLCB-CDC-002-2012 2 EQUIPAMIENTOS Y USOS DEL SUELO – BARRIO COOPERATIVA DE VIVIENDA ISMAEL PERDOMO Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. EQUIPAMIENTO TRANSPORTE EQUIPAMIENTO INDUSTRIA EQUIPAMIENTO EDUCATIVO EQUIPAMIENTO DEPORTIVO EQUIPAMIENTO COMPLEMENTARIO EQUIPAMIENTO SEGURIDAD MAPA USOS Y EQUIPAMIENTOS BARRIO COOPERATIVA DE VIVIENDA ISMAEL PERDOMO Fuente: http://mapas.bogota.gov.co/geoportal/# SALON COMUNAL COOPIVER EL ÁREA DE INTERVENCIÓN SE CARACTERIZA POR UNA IMPORTANTE PRESENCIA DE ORGANISMOS DE PARTICIPACIÓN PARA LA COMUNIDAD. EN EL SECTOR SE LOCALIZAN VARIOS CENTROS EDUCATIVOS DE PEQUEÑA Y MEDIANA ESCALA QUE CUBREN EN PARTE LA FUERTE DEMANDA DE EDUCACIÓN ESCOLAR PARA NIÑOS Y JOVENES. SE UBICAN ESPACIOS PARA LA CULTURA Y ASOCIACIONES SIN ÁNIMO DE LUCRO, PREDOMINAN LAS ZONAS RESIDENCIALES CON ACTIVIDAD ECONOMICA. ZONA RESIDENCIAL CON ACTIVIDAD ECONOMICA EN LA VIVIENDA ZONA RESIDENCIAL CON ZONAS DELIMITADAS DE COMERCIO ZONA INDUSTRIAL ZONA RESIDENCIAL NETA ZONA DE EQUIPAMIENTOS COLECTIVOS PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ZONA DE ALTO RIESGO NO MITIGABLE

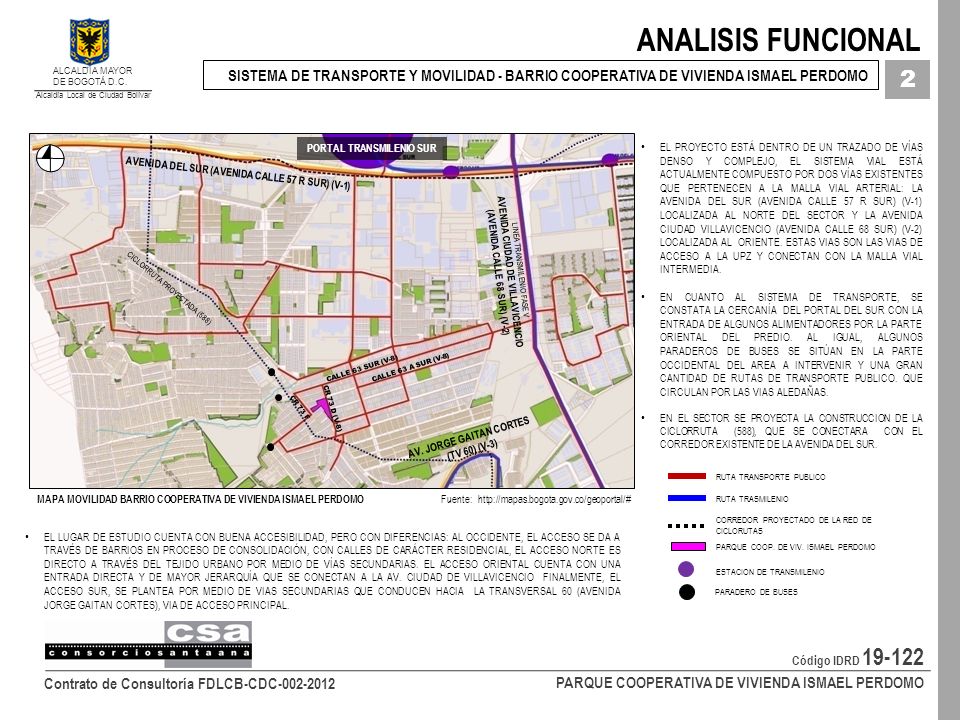

9 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS FUNCIONAL Contrato de Consultoría FDLCB-CDC-002-2012 2 SISTEMA DE TRANSPORTE Y MOVILIDAD - BARRIO COOPERATIVA DE VIVIENDA ISMAEL PERDOMO Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. EL PROYECTO ESTÁ DENTRO DE UN TRAZADO DE VÍAS DENSO Y COMPLEJO, EL SISTEMA VIAL ESTÁ ACTUALMENTE COMPUESTO POR DOS VÍAS EXISTENTES QUE PERTENECEN A LA MALLA VIAL ARTERIAL: LA AVENIDA DEL SUR (AVENIDA CALLE 57 R SUR) (V-1) LOCALIZADA AL NORTE DEL SECTOR Y LA AVENIDA CIUDAD VILLAVICENCIO (AVENIDA CALLE 68 SUR) (V-2) LOCALIZADA AL ORIENTE. ESTAS VIAS SON LAS VIAS DE ACCESO A LA UPZ Y CONECTAN CON LA MALLA VIAL INTERMEDIA. EN CUANTO AL SISTEMA DE TRANSPORTE, SE CONSTATA LA CERCANÍA DEL PORTAL DEL SUR CON LA ENTRADA DE ALGUNOS ALIMENTADORES POR LA PARTE ORIENTAL DEL PREDIO. AL IGUAL, ALGUNOS PARADEROS DE BUSES SE SITÚAN EN LA PARTE OCCIDENTAL DEL AREA A INTERVENIR Y UNA GRAN CANTIDAD DE RUTAS DE TRANSPORTE PUBLICO. QUE CIRCULAN POR LAS VIAS ALEDAÑAS. EN EL SECTOR SE PROYECTA LA CONSTRUCCION DE LA CICLORRUTA (588), QUE SE CONECTARA CON EL CORREDOR EXISTENTE DE LA AVENIDA DEL SUR. MAPA MOVILIDAD BARRIO COOPERATIVA DE VIVIENDA ISMAEL PERDOMO Fuente: http://mapas.bogota.gov.co/geoportal/# AVENIDA DEL SUR (AVENIDA CALLE 57 R SUR) (V-1) CICLORRUTA PROYECTADA (588) LINEA TRANSMILENIO FASE V AVENIDA CIUDAD DE VILLAVICENCIO (AVENIDA CALLE 68 SUR) (V-2) PORTAL TRANSMILENIO SUR EL LUGAR DE ESTUDIO CUENTA CON BUENA ACCESIBILIDAD, PERO CON DIFERENCIAS: AL OCCIDENTE, EL ACCESO SE DA A TRAVÉS DE BARRIOS EN PROCESO DE CONSOLIDACIÓN, CON CALLES DE CARÁCTER RESIDENCIAL, EL ACCESO NORTE ES DIRECTO A TRAVÉS DEL TEJIDO URBANO POR MEDIO DE VÍAS SECUNDARIAS. EL ACCESO ORIENTAL CUENTA CON UNA ENTRADA DIRECTA Y DE MAYOR JERARQUÍA QUE SE CONECTAN A LA AV. CIUDAD DE VILLAVICENCIO FINALMENTE, EL ACCESO SUR, SE PLANTEA POR MEDIO DE VIAS SECUNDARIAS QUE CONDUCEN HACIA LA TRANSVERSAL 60 (AVENIDA JORGE GAITAN CORTES), VIA DE ACCESO PRINCIPAL. RUTA TRANSPORTE PUBLICO RUTA TRASMILENIO CORREDOR PROYECTADO DE LA RED DE CICLORUTAS PARQUE COOP. DE VIV. ISMAEL PERDOMO ESTACION DE TRANSMILENIO PARADERO DE BUSES CALLE 63 SUR (V-8) CALLE 63 A SUR (V-8) CR 73 D (V-8) CR 73 F AV. JORGE GAITAN CORTES (TV 60) (V-3)

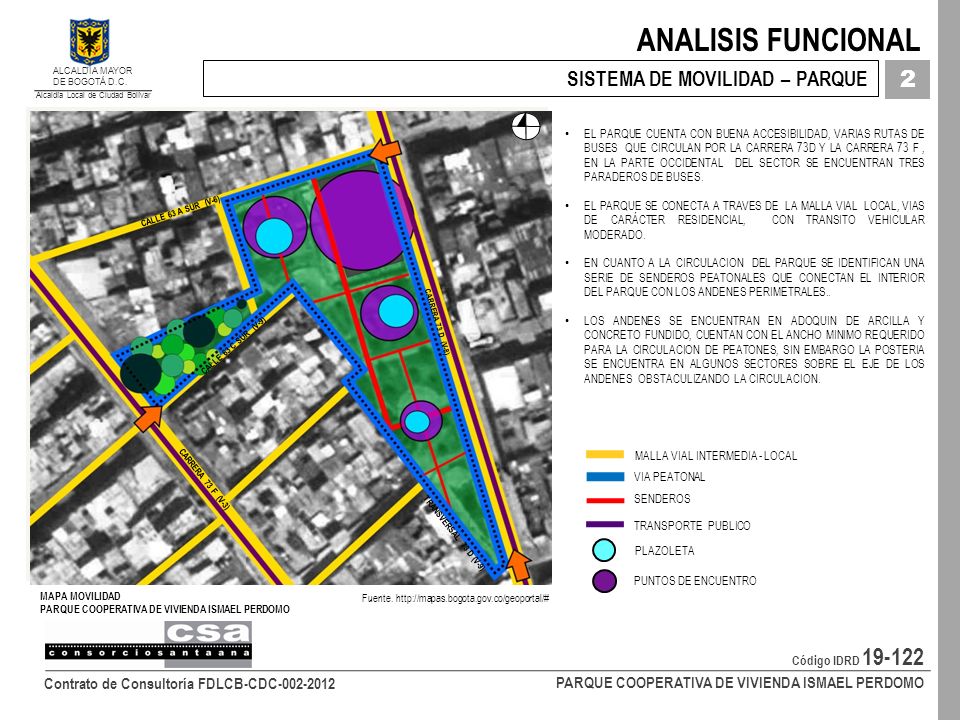

10 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS FUNCIONAL Contrato de Consultoría FDLCB-CDC-002-2012 2 SISTEMA DE MOVILIDAD – PARQUE Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. EL PARQUE CUENTA CON BUENA ACCESIBILIDAD, VARIAS RUTAS DE BUSES QUE CIRCULAN POR LA CARRERA 73D Y LA CARRERA 73 F, EN LA PARTE OCCIDENTAL DEL SECTOR SE ENCUENTRAN TRES PARADEROS DE BUSES. EL PARQUE SE CONECTA A TRAVES DE LA MALLA VIAL LOCAL, VIAS DE CARÁCTER RESIDENCIAL, CON TRANSITO VEHICULAR MODERADO. EN CUANTO A LA CIRCULACION DEL PARQUE SE IDENTIFICAN UNA SERIE DE SENDEROS PEATONALES QUE CONECTAN EL INTERIOR DEL PARQUE CON LOS ANDENES PERIMETRALES.. LOS ANDENES SE ENCUENTRAN EN ADOQUIN DE ARCILLA Y CONCRETO FUNDIDO, CUENTAN CON EL ANCHO MINIMO REQUERIDO PARA LA CIRCULACION DE PEATONES, SIN EMBARGO LA POSTERIA SE ENCUENTRA EN ALGUNOS SECTORES SOBRE EL EJE DE LOS ANDENES OBSTACULIZANDO LA CIRCULACION. Fuente. http://mapas.bogota.gov.co/geoportal/# MAPA MOVILIDAD PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO CALLE 63 A SUR (V-6) CARRERA 73 D (V-8) CALLE 63 C SUR (V-9) TRANSVERSAL 73 D (V-9) CARRERA 73 F (V-3) MALLA VIAL INTERMEDIA - LOCAL VIA PEATONAL TRANSPORTE PUBLICO PLAZOLETA PUNTOS DE ENCUENTRO SENDEROS

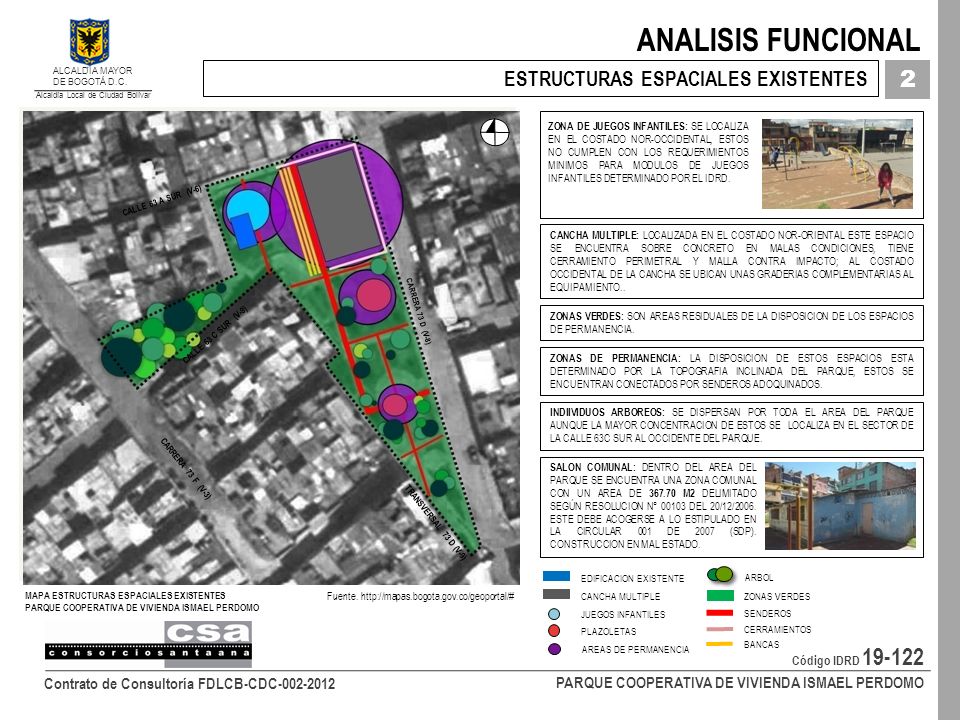

11 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS FUNCIONAL Contrato de Consultoría FDLCB-CDC-002-2012 2 ESTRUCTURAS ESPACIALES EXISTENTES Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. ZONAS DE PERMANENCIA: LA DISPOSICION DE ESTOS ESPACIOS ESTA DETERMINADO POR LA TOPOGRAFIA INCLINADA DEL PARQUE, ESTOS SE ENCUENTRAN CONECTADOS POR SENDEROS ADOQUINADOS. Fuente. http://mapas.bogota.gov.co/geoportal/# MAPA ESTRUCTURAS ESPACIALES EXISTENTES PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ZONAS VERDES: SON AREAS RESIDUALES DE LA DISPOSICION DE LOS ESPACIOS DE PERMANENCIA. ZONA DE JUEGOS INFANTILES: SE LOCALIZA EN EL COSTADO NOR-OCCIDENTAL, ESTOS NO CUMPLEN CON LOS REQUERIMIENTOS MINIMOS PARA MODULOS DE JUEGOS INFANTILES DETERMINADO POR EL IDRD. CANCHA MULTIPLE: LOCALIZADA EN EL COSTADO NOR-ORIENTAL ESTE ESPACIO SE ENCUENTRA SOBRE CONCRETO EN MALAS CONDICIONES, TIENE CERRAMIENTO PERIMETRAL Y MALLA CONTRA IMPACTO; AL COSTADO OCCIDENTAL DE LA CANCHA SE UBICAN UNAS GRADERIAS COMPLEMENTARIAS AL EQUIPAMIENTO.. INDIIVIDUOS ARBOREOS: SE DISPERSAN POR TODA EL AREA DEL PARQUE AUNQUE LA MAYOR CONCENTRACION DE ESTOS SE LOCALIZA EN EL SECTOR DE LA CALLE 63C SUR AL OCCIDENTE DEL PARQUE. SALON COMUNAL: DENTRO DEL AREA DEL PARQUE SE ENCUENTRA UNA ZONA COMUNAL CON UN AREA DE 367.70 M2 DELIMITADO SEGÚN RESOLUCION N° 00103 DEL 20/12/2006. ESTE DEBE ACOGERSE A LO ESTIPULADO EN LA CIRCULAR 001 DE 2007 (SDP). CONSTRUCCION EN MAL ESTADO. ARBOL JUEGOS INFANTILES SENDEROS CANCHA MULTIPLE PLAZOLETAS ZONAS VERDES EDIFICACION EXISTENTE CERRAMIENTOS BANCAS AREAS DE PERMANENCIA CALLE 63 A SUR (V-6) CARRERA 73 D (V-8) CALLE 63 C SUR (V-9) TRANSVERSAL 73 D (V-9) CARRERA 73 F (V-3)

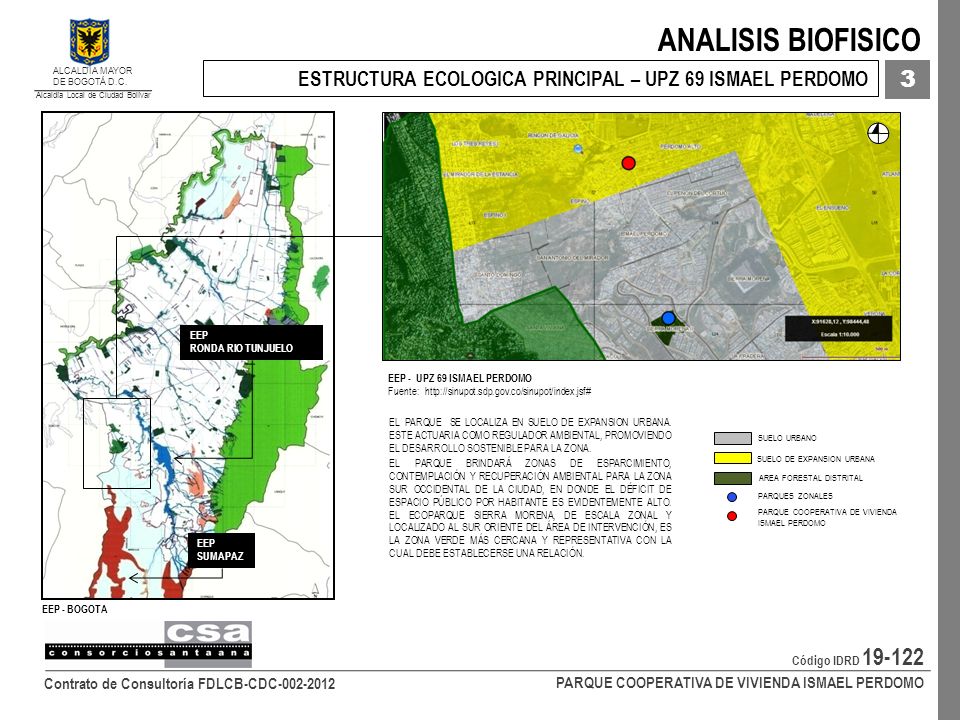

12 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS BIOFISICO Contrato de Consultoría FDLCB-CDC-002-2012 3 ESTRUCTURA ECOLOGICA PRINCIPAL – UPZ 69 ISMAEL PERDOMO Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. EEP - BOGOTA AREA FORESTAL DISTRITAL SUELO URBANO SUELO DE EXPANSION URBANA PARQUES ZONALES PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO EEP RONDA RIO TUNJUELO EEP SUMAPAZ EEP - UPZ 69 ISMAEL PERDOMO Fuente: http://sinupot.sdp.gov.co/sinupot/index.jsf# EL PARQUE SE LOCALIZA EN SUELO DE EXPANSION URBANA. ESTE ACTUARIA COMO REGULADOR AMBIENTAL, PROMOVIENDO EL DESARROLLO SOSTENIBLE PARA LA ZONA. EL PARQUE BRINDARÁ ZONAS DE ESPARCIMIENTO, CONTEMPLACIÓN Y RECUPERACIÓN AMBIENTAL PARA LA ZONA SUR OCCIDENTAL DE LA CIUDAD, EN DONDE EL DÉFICIT DE ESPACIO PÚBLICO POR HABITANTE ES EVIDENTEMENTE ALTO. EL ECOPARQUE SIERRA MORENA, DE ESCALA ZONAL Y LOCALIZADO AL SUR ORIENTE DEL ÁREA DE INTERVENCIÓN, ES LA ZONA VERDE MÁS CERCANA Y REPRESENTATIVA CON LA CUAL DEBE ESTABLECERSE UNA RELACIÓN.

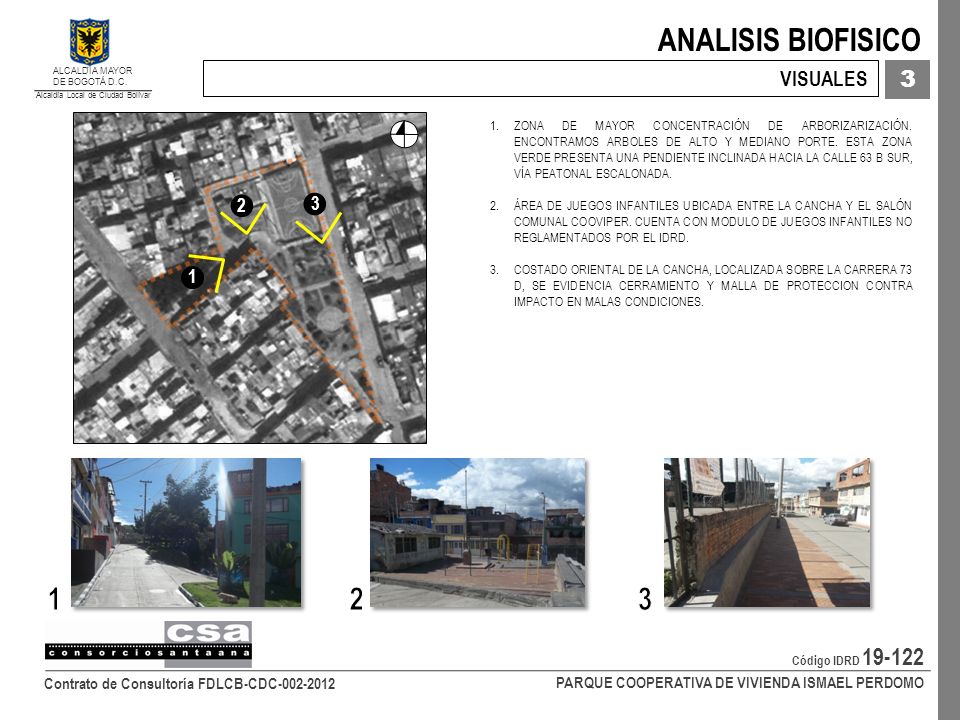

13 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS BIOFISICO Contrato de Consultoría FDLCB-CDC-002-2012 3 VISUALES Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. 1.ZONA DE MAYOR CONCENTRACIÓN DE ARBORIZARIZACIÓN. ENCONTRAMOS ARBOLES DE ALTO Y MEDIANO PORTE. ESTA ZONA VERDE PRESENTA UNA PENDIENTE INCLINADA HACIA LA CALLE 63 B SUR, VÍA PEATONAL ESCALONADA. 2.ÁREA DE JUEGOS INFANTILES UBICADA ENTRE LA CANCHA Y EL SALÓN COMUNAL COOVIPER. CUENTA CON MODULO DE JUEGOS INFANTILES NO REGLAMENTADOS POR EL IDRD. 3.COSTADO ORIENTAL DE LA CANCHA, LOCALIZADA SOBRE LA CARRERA 73 D, SE EVIDENCIA CERRAMIENTO Y MALLA DE PROTECCION CONTRA IMPACTO EN MALAS CONDICIONES. 1 2 3

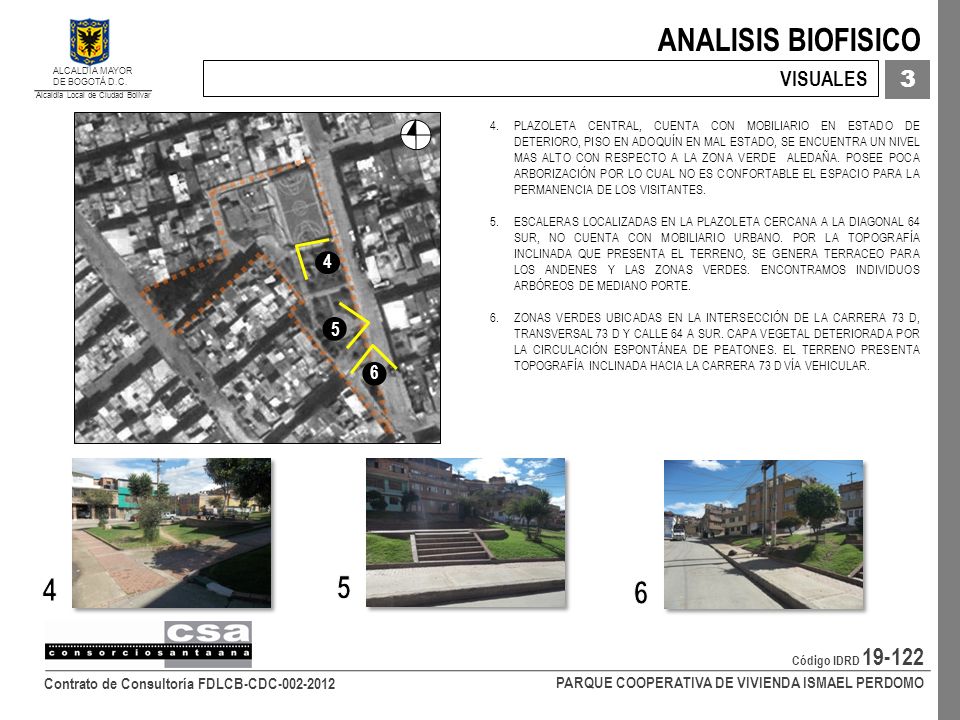

14 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS BIOFISICO Contrato de Consultoría FDLCB-CDC-002-2012 3 VISUALES Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. 4.PLAZOLETA CENTRAL, CUENTA CON MOBILIARIO EN ESTADO DE DETERIORO, PISO EN ADOQUÍN EN MAL ESTADO, SE ENCUENTRA UN NIVEL MAS ALTO CON RESPECTO A LA ZONA VERDE ALEDAÑA. POSEE POCA ARBORIZACIÓN POR LO CUAL NO ES CONFORTABLE EL ESPACIO PARA LA PERMANENCIA DE LOS VISITANTES. 5.ESCALERAS LOCALIZADAS EN LA PLAZOLETA CERCANA A LA DIAGONAL 64 SUR, NO CUENTA CON MOBILIARIO URBANO. POR LA TOPOGRAFÍA INCLINADA QUE PRESENTA EL TERRENO, SE GENERA TERRACEO PARA LOS ANDENES Y LAS ZONAS VERDES. ENCONTRAMOS INDIVIDUOS ARBÓREOS DE MEDIANO PORTE. 6.ZONAS VERDES UBICADAS EN LA INTERSECCIÓN DE LA CARRERA 73 D, TRANSVERSAL 73 D Y CALLE 64 A SUR. CAPA VEGETAL DETERIORADA POR LA CIRCULACIÓN ESPONTÁNEA DE PEATONES. EL TERRENO PRESENTA TOPOGRAFÍA INCLINADA HACIA LA CARRERA 73 D VÍA VEHICULAR. 4 5 6

15 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS BIOFISICO Contrato de Consultoría FDLCB-CDC-002-2012 3 VISUALES Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. 7.LA FALTA DE ESTRUCTURA DE MOVILIDAD PEATONAL HA GENERADO QUE LA CAPA VEGETAL SE DETERIORE POR EL PASO DE PERSONAS. 8.DADAS LAS CONDICIONES TOPOGRÁFICAS DEL TERRENO SE GENERAN TERRAZAS PARA EL MANEJO DE LAS ZONAS VERDES, SENDEROS Y ÁREAS DE PERMANENCIA DEL PARQUE. 9.SE EVIDENCIA EL DETERIORO DE LA ZONA DE JUEGOS HACIENDO ESTE SECTOR INSEGURO PARA SU USO. LOS MODULOS DE JUEGOS INFANTILES NO CUMPLEN CON LA REGLAMENTACIÓN DEL IDRD. 9 8 7

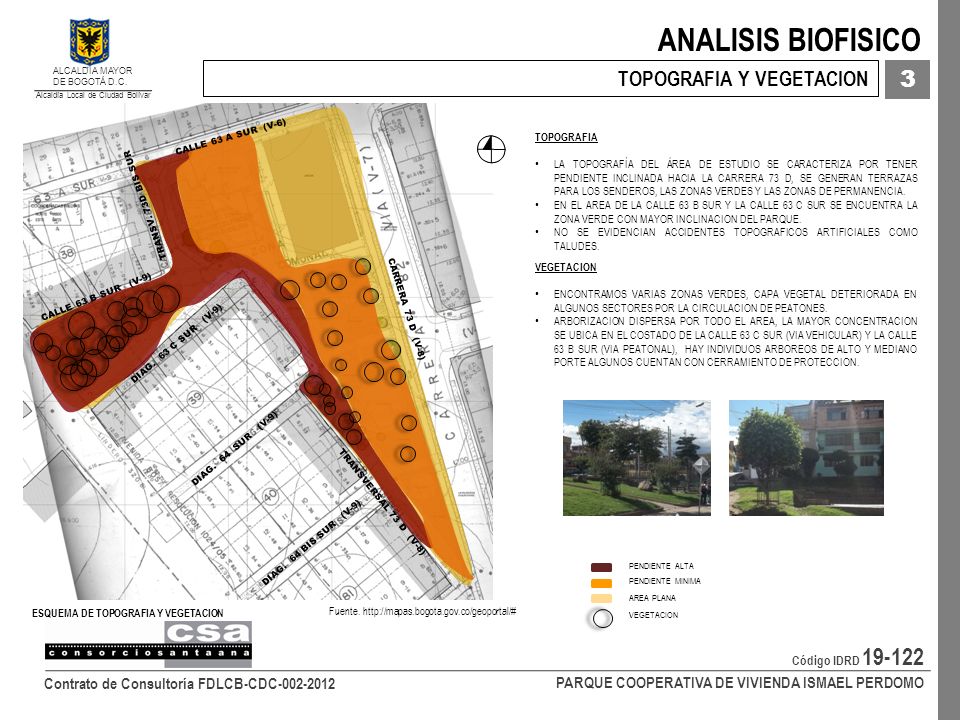

16 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS BIOFISICO Contrato de Consultoría FDLCB-CDC-002-2012 3 TOPOGRAFIA Y VEGETACION Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. TOPOGRAFIA LA TOPOGRAFÍA DEL ÁREA DE ESTUDIO SE CARACTERIZA POR TENER PENDIENTE INCLINADA HACIA LA CARRERA 73 D, SE GENERAN TERRAZAS PARA LOS SENDEROS, LAS ZONAS VERDES Y LAS ZONAS DE PERMANENCIA. EN EL AREA DE LA CALLE 63 B SUR Y LA CALLE 63 C SUR SE ENCUENTRA LA ZONA VERDE CON MAYOR INCLINACION DEL PARQUE. NO SE EVIDENCIAN ACCIDENTES TOPOGRAFICOS ARTIFICIALES COMO TALUDES. VEGETACION ENCONTRAMOS VARIAS ZONAS VERDES, CAPA VEGETAL DETERIORADA EN ALGUNOS SECTORES POR LA CIRCULACION DE PEATONES. ARBORIZACION DISPERSA POR TODO EL AREA, LA MAYOR CONCENTRACION SE UBICA EN EL COSTADO DE LA CALLE 63 C SUR (VIA VEHICULAR) Y LA CALLE 63 B SUR (VIA PEATONAL), HAY INDIVIDUOS ARBOREOS DE ALTO Y MEDIANO PORTE ALGUNOS CUENTAN CON CERRAMIENTO DE PROTECCION. VEGETACION PENDIENTE MINIMA PENDIENTE ALTA AREA PLANA CARRERA 73 D (V-8) CALLE 63 C SUR (V-9) Fuente. http://mapas.bogota.gov.co/geoportal/# ESQUEMA DE TOPOGRAFIA Y VEGETACION TRANSVERSAL 73 D (V-8) CALLE 63 A SUR (V-6) CALLE 63 B SUR (V-9) DIAG. 63 C SUR (V-9) DIAG. 64 SUR (V-9) DIAG. 64 BIS SUR (V-9) TRANSV. 73D BIS SUR

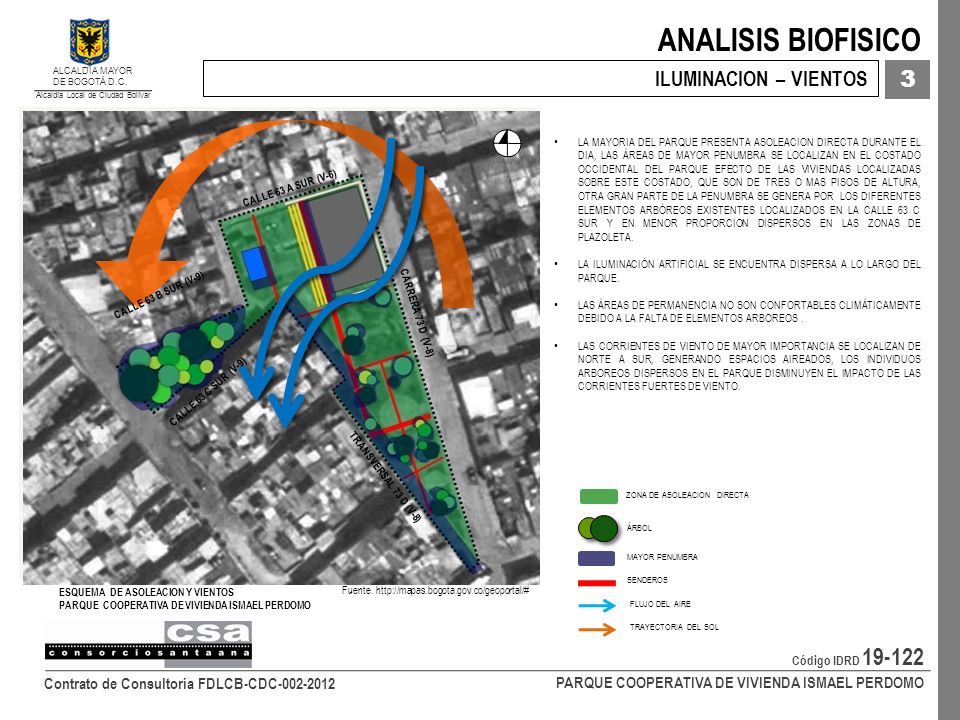

17 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS BIOFISICO Contrato de Consultoría FDLCB-CDC-002-2012 3 ILUMINACION – VIENTOS Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. MAYOR PENUMBRA ZONA DE ASOLEACION DIRECTA ÁRBOL SENDEROS FLUJO DEL AIRE TRAYECTORIA DEL SOL LA MAYORIA DEL PARQUE PRESENTA ASOLEACION DIRECTA DURANTE EL DIA, LAS ÁREAS DE MAYOR PENUMBRA SE LOCALIZAN EN EL COSTADO OCCIDENTAL DEL PARQUE EFECTO DE LAS VIVIENDAS LOCALIZADAS SOBRE ESTE COSTADO, QUE SON DE TRES O MAS PISOS DE ALTURA, OTRA GRAN PARTE DE LA PENUMBRA SE GENERA POR LOS DIFERENTES ELEMENTOS ARBÓREOS EXISTENTES LOCALIZADOS EN LA CALLE 63 C SUR Y EN MENOR PROPORCION DISPERSOS EN LAS ZONAS DE PLAZOLETA. LA ILUMINACIÓN ARTIFICIAL SE ENCUENTRA DISPERSA A LO LARGO DEL PARQUE. LAS ÁREAS DE PERMANENCIA NO SON CONFORTABLES CLIMÁTICAMENTE DEBIDO A LA FALTA DE ELEMENTOS ARBOREOS. LAS CORRIENTES DE VIENTO DE MAYOR IMPORTANCIA SE LOCALIZAN DE NORTE A SUR, GENERANDO ESPACIOS AIREADOS, LOS INDIVIDUOS ARBOREOS DISPERSOS EN EL PARQUE DISMINUYEN EL IMPACTO DE LAS CORRIENTES FUERTES DE VIENTO. CALLE 63 A SUR (V-6) CARRERA 73 D (V-8) CALLE 63 C SUR (V-9) TRANSVERSAL 73 D (V-8) CALLE 63 B SUR (V-9) Fuente. http://mapas.bogota.gov.co/geoportal/# ESQUEMA DE ASOLEACION Y VIENTOS PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO

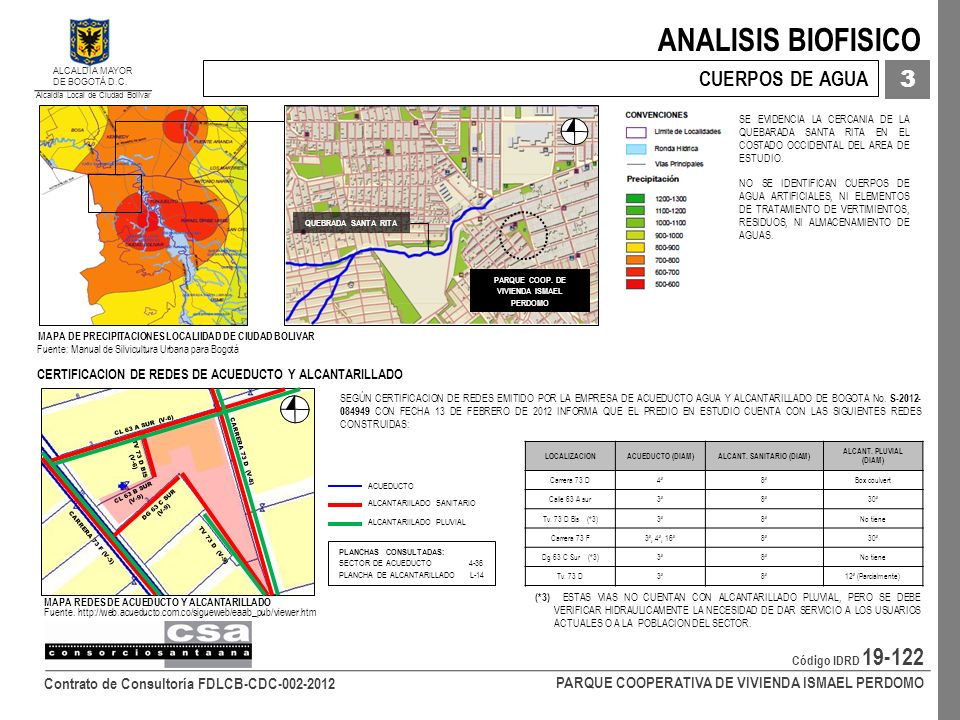

18 ANALISIS BIOFISICO Contrato de Consultoría FDLCB-CDC-002-2012 3 CUERPOS DE AGUA Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. SE EVIDENCIA LA CERCANIA DE LA QUEBARADA SANTA RITA EN EL COSTADO OCCIDENTAL DEL AREA DE ESTUDIO. NO SE IDENTIFICAN CUERPOS DE AGUA ARTIFICIALES, NI ELEMENTOS DE TRATAMIENTO DE VERTIMIENTOS, RESIDUOS, NI ALMACENAMIENTO DE AGUAS. MAPA DE PRECIPITACIONES LOCALIIDAD DE CIUDAD BOLIVAR Fuente: Manual de Silvicultura Urbana para Bogotá QUEBRADA SANTA RITA PARQUE COOP. DE VIVIENDA ISMAEL PERDOMO Fuente. http://web.acueducto.com.co/sigueweb/eaab_pub/viewer.htm MAPA REDES DE ACUEDUCTO Y ALCANTARILLADO CL 63 A SUR (V-6) DG 63 C SUR (V-9) TV 73 D (V-9) TV 73 D BIS (V-6) CARRERA 73 F (V-3) CL 63 B SUR (V-9) CARRERA 73 D (V-8) ACUEDUCTO ALCANTARIILADO SANITARIO ALCANTARIILADO PLUVIAL CERTIFICACION DE REDES DE ACUEDUCTO Y ALCANTARILLADO SEGÚN CERTIFICACION DE REDES EMITIDO POR LA EMPRESA DE ACUEDUCTO AGUA Y ALCANTARILLADO DE BOGOTA No. S-2012- 084949 CON FECHA 13 DE FEBRERO DE 2012 INFORMA QUE EL PREDIO EN ESTUDIO CUENTA CON LAS SIGUIENTES REDES CONSTRUIDAS: LOCALIZACIONACUEDUCTO (DIAM)ALCANT. SANITARIO (DIAM) ALCANT. PLUVIAL (DIAM) Carrera 73 D4”8”Box coulvert Calle 63 A sur3”8”30” Tv. 73 D Bis (*3)3”8”No tiene Carrera 73 F3”, 4”, 16”8”30” Dg 63 C Sur (*3)3”8”No tiene Tv. 73 D3”8”12” (Parcialmente) (*3) ESTAS VIAS NO CUENTAN CON ALCANTARILLADO PLUVIAL, PERO SE DEBE VERIFICAR HIDRAULICAMENTE LA NECESIDAD DE DAR SERVICIO A LOS USUARIOS ACTUALES O A LA POBLACION DEL SECTOR. PLANCHAS CONSULTADAS: SECTOR DE ACUEDUCTO 4-36 PLANCHA DE ALCANTARILLADO L-14

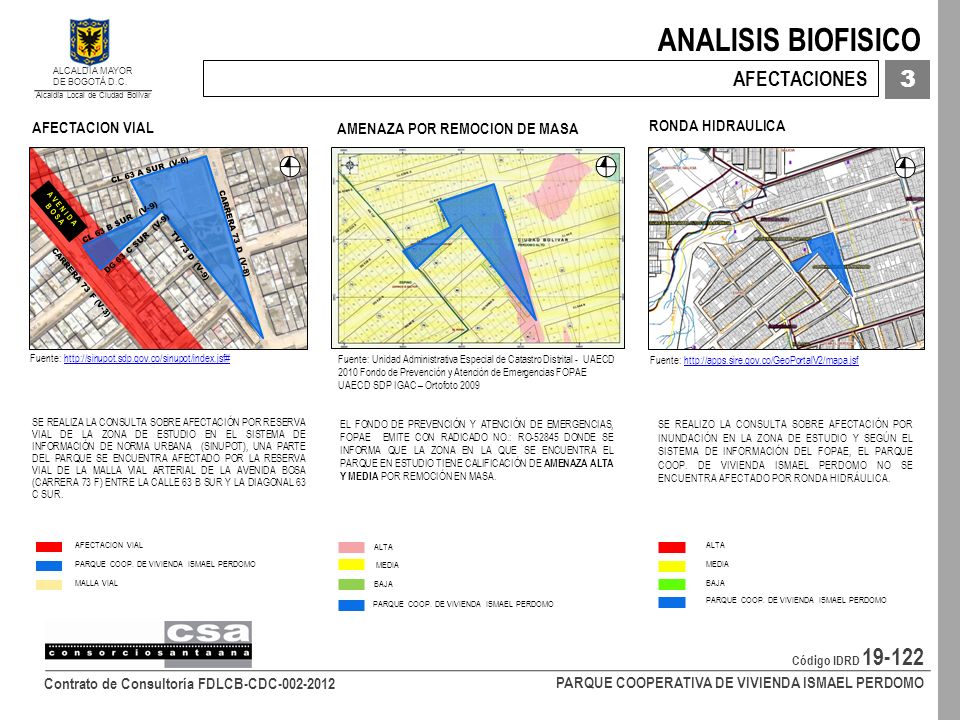

19 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO Contrato de Consultoría FDLCB-CDC-002-2012 AFECTACIONES Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. SE REALIZA LA CONSULTA SOBRE AFECTACIÓN POR RESERVA VIAL DE LA ZONA DE ESTUDIO EN EL SISTEMA DE INFORMACIÓN DE NORMA URBANA (SINUPOT), UNA PARTE DEL PARQUE SE ENCUENTRA AFECTADO POR LA RESERVA VIAL DE LA MALLA VIAL ARTERIAL DE LA AVENIDA BOSA (CARRERA 73 F) ENTRE LA CALLE 63 B SUR Y LA DIAGONAL 63 C SUR. Fuente: http://sinupot.sdp.gov.co/sinupot/index.jsf#http://sinupot.sdp.gov.co/sinupot/index.jsf# AFECTACION VIAL PARQUE COOP. DE VIVIENDA ISMAEL PERDOMO MALLA VIAL CARRERA 73 D (V-8) CL 63 A SUR (V-6) DG 63 C SUR (V-9) TV 73 D (V-9) CARRERA 73 F (V-3) CL 63 B SUR (V-9) AMENAZA POR REMOCION DE MASA EL FONDO DE PREVENCIÓN Y ATENCIÓN DE EMERGENCIAS, FOPAE EMITE CON RADICADO NO.: RO-52845 DONDE SE INFORMA QUE LA ZONA EN LA QUE SE ENCUENTRA EL PARQUE EN ESTUDIO TIENE CALIFICACIÓN DE AMENAZA ALTA Y MEDIA POR REMOCIÓN EN MASA. Fuente: Unidad Administrativa Especial de Catastro Distrital - UAECD 2010 Fondo de Prevención y Atención de Emergencias FOPAE UAECD SDP IGAC – Ortofoto 2009 RONDA HIDRAULICA Falta el concepto tecnico por parte de la Secretaria Distrital de Ambiente para verificar rondas hidraulicas. ANALISIS BIOFISICO 3 ALTA BAJA MEDIA PARQUE COOP. DE VIVIENDA ISMAEL PERDOMO A V E N I D A B O S A Fuente: http://apps.sire.gov.co/GeoPortalV2/mapa.jsfhttp://apps.sire.gov.co/GeoPortalV2/mapa.jsf SE REALIZO LA CONSULTA SOBRE AFECTACIÓN POR INUNDACIÓN EN LA ZONA DE ESTUDIO Y SEGÚN EL SISTEMA DE INFORMACIÓN DEL FOPAE, EL PARQUE COOP. DE VIVIENDA ISMAEL PERDOMO NO SE ENCUENTRA AFECTADO POR RONDA HIDRÁULICA. PARQUE COOP. DE VIVIENDA ISMAEL PERDOMO ALTA MEDIA BAJA

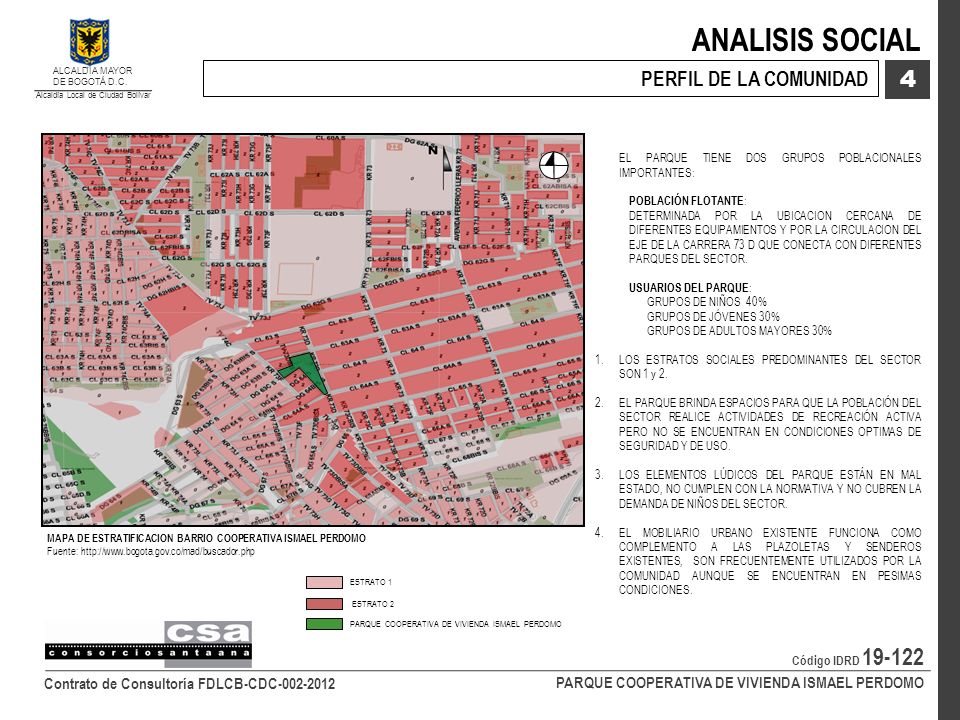

20 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ANALISIS SOCIAL Contrato de Consultoría FDLCB-CDC-002-2012 4 Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. PERFIL DE LA COMUNIDAD EL PARQUE TIENE DOS GRUPOS POBLACIONALES IMPORTANTES: POBLACIÓN FLOTANTE : DETERMINADA POR LA UBICACION CERCANA DE DIFERENTES EQUIPAMIENTOS Y POR LA CIRCULACION DEL EJE DE LA CARRERA 73 D QUE CONECTA CON DIFERENTES PARQUES DEL SECTOR. USUARIOS DEL PARQUE : GRUPOS DE NIÑOS 40% GRUPOS DE JÓVENES 30% GRUPOS DE ADULTOS MAYORES 30% 1.LOS ESTRATOS SOCIALES PREDOMINANTES DEL SECTOR SON 1 y 2. 2.EL PARQUE BRINDA ESPACIOS PARA QUE LA POBLACIÓN DEL SECTOR REALICE ACTIVIDADES DE RECREACIÓN ACTIVA PERO NO SE ENCUENTRAN EN CONDICIONES OPTIMAS DE SEGURIDAD Y DE USO. 3.LOS ELEMENTOS LÚDICOS DEL PARQUE ESTÁN EN MAL ESTADO, NO CUMPLEN CON LA NORMATIVA Y NO CUBREN LA DEMANDA DE NIÑOS DEL SECTOR. 4.EL MOBILIARIO URBANO EXISTENTE FUNCIONA COMO COMPLEMENTO A LAS PLAZOLETAS Y SENDEROS EXISTENTES, SON FRECUENTEMENTE UTILIZADOS POR LA COMUNIDAD AUNQUE SE ENCUENTRAN EN PESIMAS CONDICIONES. PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ESTRATO 1 ESTRATO 2 Fuente: http://www.bogota.gov.co/mad/buscador.php MAPA DE ESTRATIFICACION BARRIO COOPERATIVA ISMAEL PERDOMO

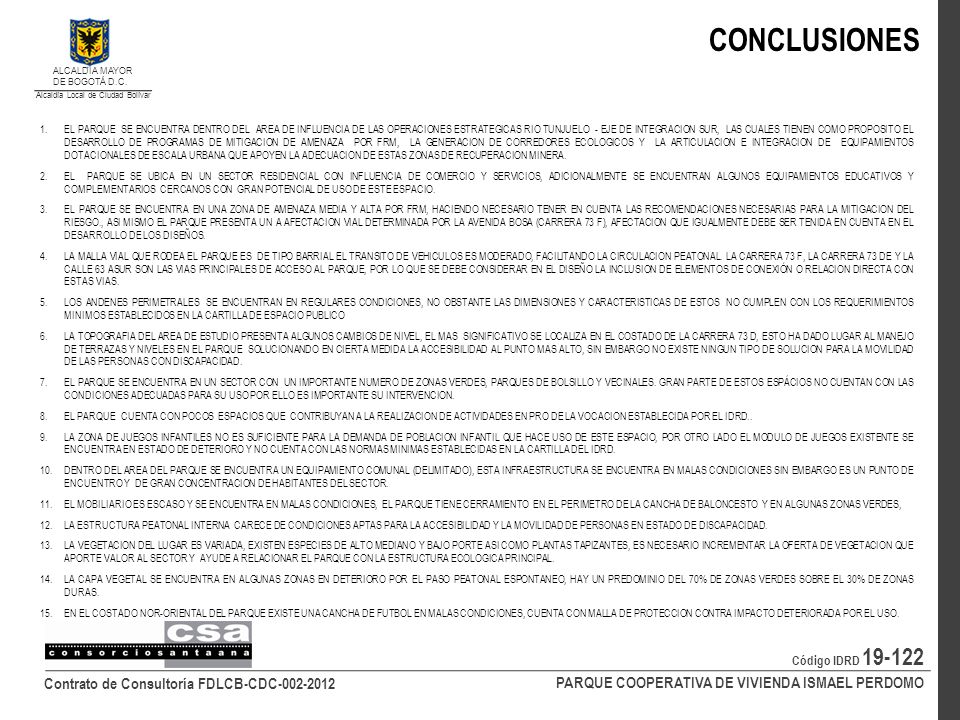

21 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO CONCLUSIONES Contrato de Consultoría FDLCB-CDC-002-2012 Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. 1.EL PARQUE SE ENCUENTRA DENTRO DEL AREA DE INFLUENCIA DE LAS OPERACIONES ESTRATEGICAS RIO TUNJUELO - EJE DE INTEGRACION SUR, LAS CUALES TIENEN COMO PROPOSITO EL DESARROLLO DE PROGRAMAS DE MITIGACION DE AMENAZA POR FRM, LA GENERACION DE CORREDORES ECOLOGICOS Y LA ARTICULACION E INTEGRACION DE EQUIPAMIENTOS DOTACIONALES DE ESCALA URBANA QUE APOYEN LA ADECUACION DE ESTAS ZONAS DE RECUPERACION MINERA. 2.EL PARQUE SE UBICA EN UN SECTOR RESIDENCIAL CON INFLUENCIA DE COMERCIO Y SERVICIOS, ADICIONALMENTE SE ENCUENTRAN ALGUNOS EQUIPAMIENTOS EDUCATIVOS Y COMPLEMENTARIOS CERCANOS CON GRAN POTENCIAL DE USO DE ESTE ESPACIO. 3.EL PARQUE SE ENCUENTRA EN UNA ZONA DE AMENAZA MEDIA Y ALTA POR FRM, HACIENDO NECESARIO TENER EN CUENTA LAS RECOMENDACIONES NECESARIAS PARA LA MITIGACION DEL RIESGO., ASI MISMO EL PARQUE PRESENTA UN A AFECTACION VIAL DETERMINADA POR LA AVENIDA BOSA (CARRERA 73 F), AFECTACION QUE IGUALMENTE DEBE SER TENIDA EN CUENTA EN EL DESARROLLO DE LOS DISEÑOS. 4.LA MALLA VIAL QUE RODEA EL PARQUE ES DE TIPO BARRIAL EL TRANSITO DE VEHICULOS ES MODERADO, FACILITANDO LA CIRCULACION PEATONAL. LA CARRERA 73 F, LA CARRERA 73 DE Y LA CALLE 63 ASUR SON LAS VIAS PRINCIPALES DE ACCESO AL PARQUE, POR LO QUE SE DEBE CONSIDERAR EN EL DISEÑO LA INCLUSION DE ELEMENTOS DE CONEXIÓN O RELACION DIRECTA CON ESTAS VIAS. 5.LOS ANDENES PERIMETRALES SE ENCUENTRAN EN REGULARES CONDICIONES, NO OBSTANTE LAS DIMENSIONES Y CARACTERISTICAS DE ESTOS NO CUMPLEN CON LOS REQUERIMIENTOS MINIMOS ESTABLECIDOS EN LA CARTILLA DE ESPACIO PUBLICO 6.LA TOPOGRAFIA DEL AREA DE ESTUDIO PRESENTA ALGUNOS CAMBIOS DE NIVEL, EL MAS SIGNIFICATIVO SE LOCALIZA EN EL COSTADO DE LA CARRERA 73 D, ESTO HA DADO LUGAR AL MANEJO DE TERRAZAS Y NIVELES EN EL PARQUE SOLUCIONANDO EN CIERTA MEDIDA LA ACCESIBILIDAD AL PUNTO MAS ALTO, SIN EMBARGO NO EXISTE NINGUN TIPO DE SOLUCION PARA LA MOVILIDAD DE LAS PERSONAS CON DISCAPACIDAD. 7.EL PARQUE SE ENCUENTRA EN UN SECTOR CON UN IMPORTANTE NUMERO DE ZONAS VERDES, PARQUES DE BOLSILLO Y VECINALES. GRAN PARTE DE ESTOS ESPÁCIOS NO CUENTAN CON LAS CONDICIONES ADECUADAS PARA SU USO POR ELLO ES IMPORTANTE SU INTERVENCION. 8.EL PARQUE CUENTA CON POCOS ESPACIOS QUE CONTRIBUYAN A LA REALIZACION DE ACTIVIDADES EN PRO DE LA VOCACION ESTABLECIDA POR EL IDRD.. 9.LA ZONA DE JUEGOS INFANTILES NO ES SUFICIENTE PARA LA DEMANDA DE POBLACION INFANTIL QUE HACE USO DE ESTE ESPACIO, POR OTRO LADO EL MODULO DE JUEGOS EXISTENTE SE ENCUENTRA EN ESTADO DE DETERIORO Y NO CUENTA CON LAS NORMAS MINIMAS ESTABLECIDAS EN LA CARTILLA DEL IDRD. 10.DENTRO DEL AREA DEL PARQUE SE ENCUENTRA UN EQUIPAMIENTO COMUNAL (DELIMITADO), ESTA INFRAESTRUCTURA SE ENCUENTRA EN MALAS CONDICIONES SIN EMBARGO ES UN PUNTO DE ENCUENTRO Y DE GRAN CONCENTRACION DE HABITANTES DEL SECTOR. 11.EL MOBILIARIO ES ESCASO Y SE ENCUENTRA EN MALAS CONDICIONES, EL PARQUE TIENE CERRAMIENTO EN EL PERIMETRO DE LA CANCHA DE BALONCESTO Y EN ALGUNAS ZONAS VERDES, 12.LA ESTRUCTURA PEATONAL INTERNA CARECE DE CONDICIONES APTAS PARA LA ACCESIBILIDAD Y LA MOVILIDAD DE PERSONAS EN ESTADO DE DISCAPACIDAD. 13.LA VEGETACION DEL LUGAR ES VARIADA, EXISTEN ESPECIES DE ALTO MEDIANO Y BAJO PORTE ASI COMO PLANTAS TAPIZANTES, ES NECESARIO INCREMENTAR LA OFERTA DE VEGETACION QUE APORTE VALOR AL SECTOR Y AYUDE A RELACIONAR EL PARQUE CON LA ESTRUCTURA ECOLOGICA PRINCIPAL. 14.LA CAPA VEGETAL SE ENCUENTRA EN ALGUNAS ZONAS EN DETERIORO POR EL PASO PEATONAL ESPONTANEO, HAY UN PREDOMINIO DEL 70% DE ZONAS VERDES SOBRE EL 30% DE ZONAS DURAS. 15.EN EL COSTADO NOR-ORIENTAL DEL PARQUE EXISTE UNA CANCHA DE FUTBOL EN MALAS CONDICIONES, CUENTA CON MALLA DE PROTECCION CONTRA IMPACTO DETERIORADA POR EL USO.

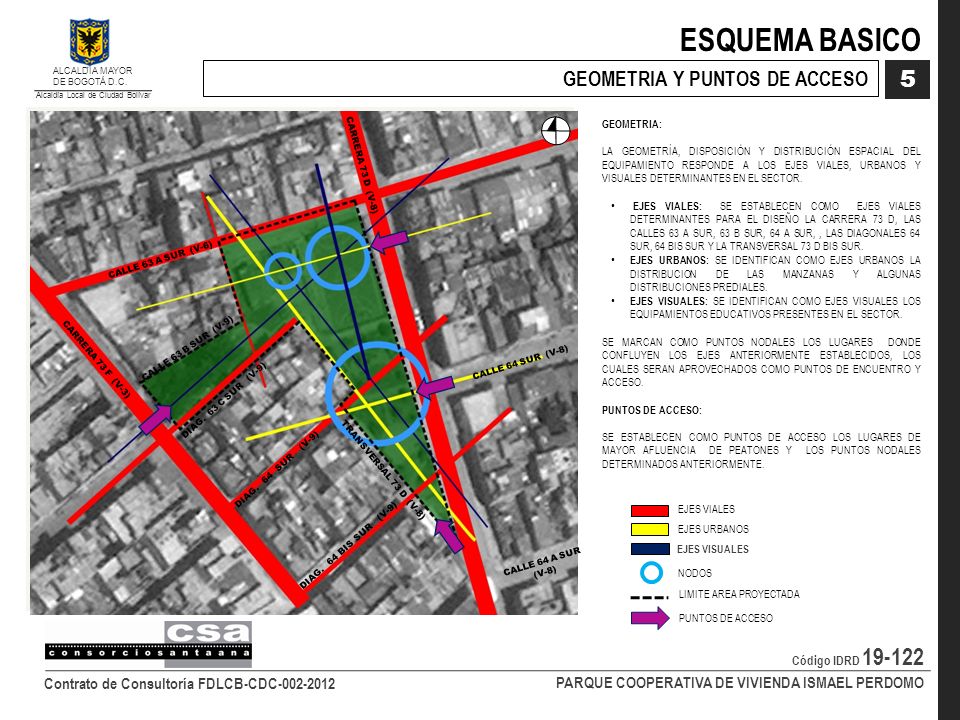

22 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ESQUEMA BASICO Contrato de Consultoría FDLCB-CDC-002-2012 5 Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. GEOMETRIA Y PUNTOS DE ACCESO GEOMETRIA: LA GEOMETRÍA, DISPOSICIÓN Y DISTRIBUCIÓN ESPACIAL DEL EQUIPAMIENTO RESPONDE A LOS EJES VIALES, URBANOS Y VISUALES DETERMINANTES EN EL SECTOR. EJES VIALES: SE ESTABLECEN COMO EJES VIALES DETERMINANTES PARA EL DISEÑO LA CARRERA 73 D, LAS CALLES 63 A SUR, 63 B SUR, 64 A SUR,, LAS DIAGONALES 64 SUR, 64 BIS SUR Y LA TRANSVERSAL 73 D BIS SUR. EJES URBANOS: SE IDENTIFICAN COMO EJES URBANOS LA DISTRIBUCION DE LAS MANZANAS Y ALGUNAS DISTRIBUCIONES PREDIALES. EJES VISUALES: SE IDENTIFICAN COMO EJES VISUALES LOS EQUIPAMIENTOS EDUCATIVOS PRESENTES EN EL SECTOR. SE MARCAN COMO PUNTOS NODALES LOS LUGARES DONDE CONFLUYEN LOS EJES ANTERIORMENTE ESTABLECIDOS, LOS CUALES SERAN APROVECHADOS COMO PUNTOS DE ENCUENTRO Y ACCESO. PUNTOS DE ACCESO: SE ESTABLECEN COMO PUNTOS DE ACCESO LOS LUGARES DE MAYOR AFLUENCIA DE PEATONES Y LOS PUNTOS NODALES DETERMINADOS ANTERIORMENTE. EJES VIALES EJES URBANOS EJES VISUALES NODOS LIMITE AREA PROYECTADA PUNTOS DE ACCESO CARRERA 73 D (V-8) TRANSVERSAL 73 D (V-8) CALLE 63 A SUR (V-6) DIAG. 63 C SUR (V-9) DIAG. 64 SUR (V-9) DIAG. 64 BIS SUR (V-9) CALLE 63 B SUR (V-9) CALLE 64 SUR (V-8) CALLE 64 A SUR (V-8) CARRERA 73 F (V-3)

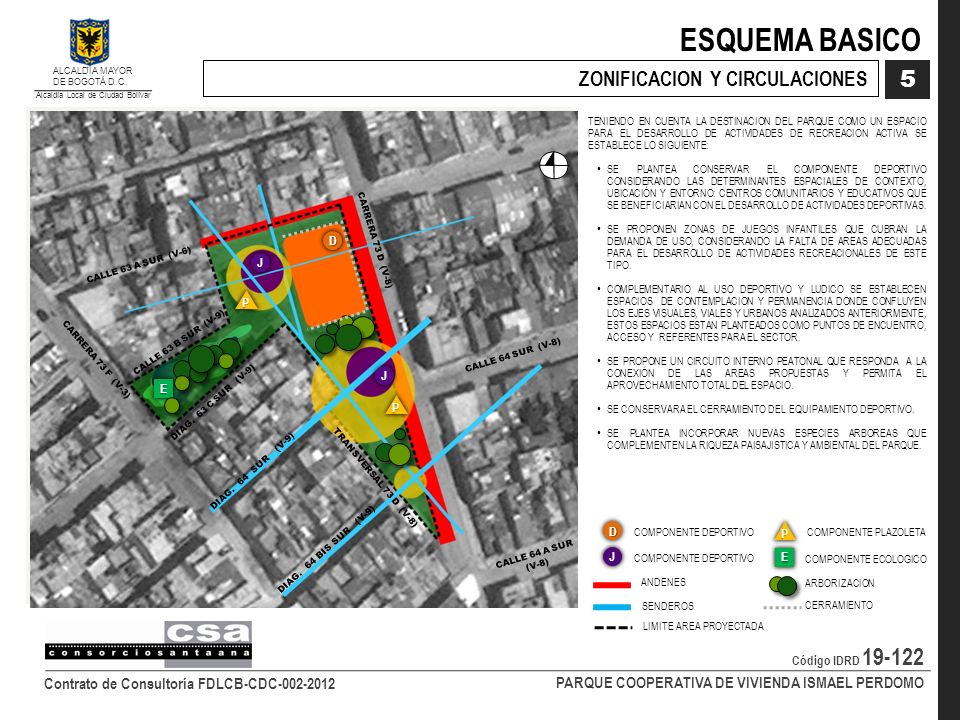

23 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO ESQUEMA BASICO Contrato de Consultoría FDLCB-CDC-002-2012 5 Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. ZONIFICACION Y CIRCULACIONES TENIENDO EN CUENTA LA DESTINACION DEL PARQUE COMO UN ESPACIO PARA EL DESARROLLO DE ACTIVIDADES DE RECREACION ACTIVA SE ESTABLECE LO SIGUIENTE: SE PLANTEA CONSERVAR EL COMPONENTE DEPORTIVO CONSIDERANDO LAS DETERMINANTES ESPACIALES DE CONTEXTO, UBICACIÓN Y ENTORNO: CENTROS COMUNITARIOS Y EDUCATIVOS QUE SE BENEFICIARIAN CON EL DESARROLLO DE ACTIVIDADES DEPORTIVAS. SE PROPONEN ZONAS DE JUEGOS INFANTILES QUE CUBRAN LA DEMANDA DE USO, CONSIDERANDO LA FALTA DE AREAS ADECUADAS PARA EL DESARROLLO DE ACTIVIDADES RECREACIONALES DE ESTE TIPO. COMPLEMENTARIO AL USO DEPORTIVO Y LUDICO SE ESTABLECEN ESPACIOS DE CONTEMPLACION Y PERMANENCIA DONDE CONFLUYEN LOS EJES VISUALES, VIALES Y URBANOS ANALIZADOS ANTERIORMENTE, ESTOS ESPACIOS ESTAN PLANTEADOS COMO PUNTOS DE ENCUENTRO, ACCESO Y REFERENTES PARA EL SECTOR. SE PROPONE UN CIRCUITO INTERNO PEATONAL QUE RESPONDA A LA CONEXIÓN DE LAS AREAS PROPUESTAS Y PERMITA EL APROVECHAMIENTO TOTAL DEL ESPACIO. SE CONSERVARA EL CERRAMIENTO DEL EQUIPAMIENTO DEPORTIVO. SE PLANTEA INCORPORAR NUEVAS ESPECIES ARBOREAS QUE COMPLEMENTEN LA RIQUEZA PAISAJISTICA Y AMBIENTAL DEL PARQUE.D P P CARRERA 73 D (V-8) TRANSVERSAL 73 D (V-8) CALLE 63 A SUR (V-6)E J J CERRAMIENTO COMPONENTE DEPORTIVO COMPONENTE PLAZOLETA COMPONENTE ECOLOGICO ANDENES SENDEROS LIMITE AREA PROYECTADA E PD ARBORIZACION J COMPONENTE DEPORTIVO DIAG. 63 C SUR (V-9) DIAG. 64 SUR (V-9) DIAG. 64 BIS SUR (V-9) CARRERA 73 F (V-3) CALLE 64 SUR (V-8) CALLE 64 A SUR (V-8) CALLE 63 B SUR (V-9)

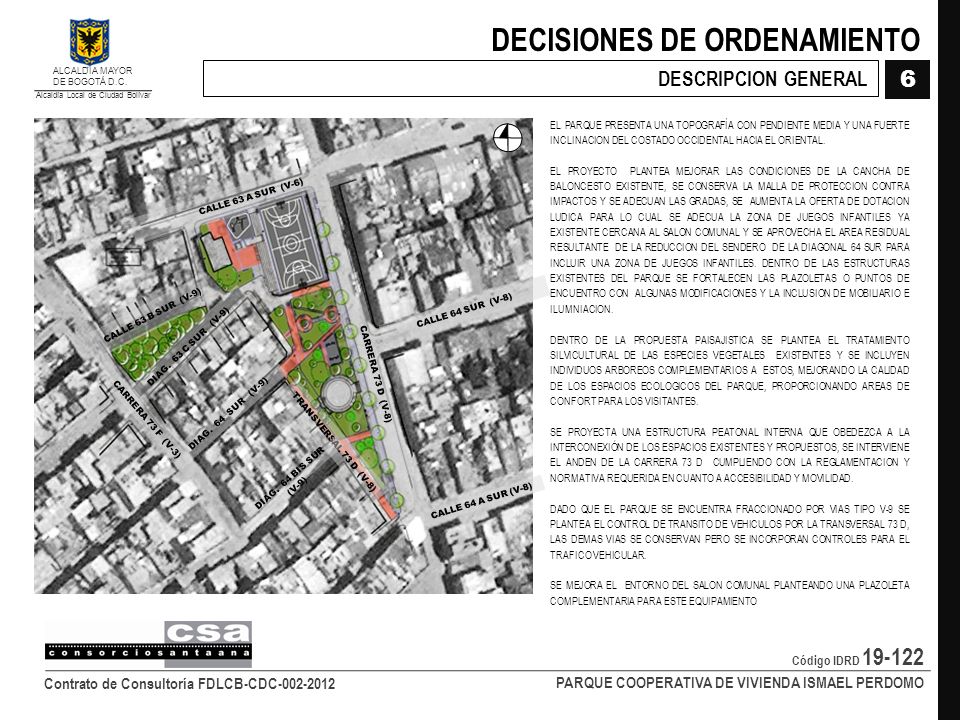

24 PARQUE COOPERATIVA DE VIVIENDA ISMAEL PERDOMO DECISIONES DE ORDENAMIENTO Contrato de Consultoría FDLCB-CDC-002-2012 6 Código IDRD 19-122 Alcaldía Local de Ciudad Bolívar ALCALDÍA MAYOR DE BOGOTÁ D.C. DESCRIPCION GENERAL EL PARQUE PRESENTA UNA TOPOGRAFÍA CON PENDIENTE MEDIA Y UNA FUERTE INCLINACION DEL COSTADO OCCIDENTAL HACIA EL ORIENTAL. EL PROYECTO PLANTEA MEJORAR LAS CONDICIONES DE LA CANCHA DE BALONCESTO EXISTENTE, SE CONSERVA LA MALLA DE PROTECCION CONTRA IMPACTOS Y SE ADECUAN LAS GRADAS, SE AUMENTA LA OFERTA DE DOTACION LUDICA PARA LO CUAL SE ADECUA LA ZONA DE JUEGOS INFANTILES YA EXISTENTE CERCANA AL SALON COMUNAL Y SE APROVECHA EL AREA RESIDUAL RESULTANTE DE LA REDUCCION DEL SENDERO DE LA DIAGONAL 64 SUR PARA INCLUIR UNA ZONA DE JUEGOS INFANTILES. DENTRO DE LAS ESTRUCTURAS EXISTENTES DEL PARQUE SE FORTALECEN LAS PLAZOLETAS O PUNTOS DE ENCUENTRO CON ALGUNAS MODIFICACIONES Y LA INCLUSION DE MOBILIARIO E ILUMNIACION. DENTRO DE LA PROPUESTA PAISAJISTICA SE PLANTEA EL TRATAMIENTO SILVICULTURAL DE LAS ESPECIES VEGETALES EXISTENTES Y SE INCLUYEN INDIVIDUOS ARBOREOS COMPLEMENTARIOS A ESTOS, MEJORANDO LA CALIDAD DE LOS ESPACIOS ECOLOGICOS DEL PARQUE, PROPORCIONANDO AREAS DE CONFORT PARA LOS VISITANTES. SE PROYECTA UNA ESTRUCTURA PEATONAL INTERNA QUE OBEDEZCA A LA INTERCONEXIÓN DE LOS ESPACIOS EXISTENTES Y PROPUESTOS, SE INTERVIENE EL ANDEN DE LA CARRERA 73 D CUMPLIENDO CON LA REGLAMENTACION Y NORMATIVA REQUERIDA EN CUANTO A ACCESIBILIDAD Y MOVILIDAD. DADO QUE EL PARQUE SE ENCUENTRA FRACCIONADO POR VIAS TIPO V-9 SE PLANTEA EL CONTROL DE TRANSITO DE VEHICULOS POR LA TRANSVERSAL 73 D, LAS DEMAS VIAS SE CONSERVAN PERO SE INCORPORAN CONTROLES PARA EL TRAFICO VEHICULAR. SE MEJORA EL ENTORNO DEL SALON COMUNAL PLANTEANDO UNA PLAZOLETA COMPLEMENTARIA PARA ESTE EQUIPAMIENTO CARRERA 73 D (V-8) TRANSVERSAL 73 D (V-8) CALLE 63 A SUR (V-6) DIAG. 63 C SUR (V-9) DIAG. 64 SUR (V-9) DIAG. 64 BIS SUR (V-9) CARRERA 73 F (V-3) CALLE 64 SUR (V-8) CALLE 64 A SUR (V-8) CALLE 63 B SUR (V-9)
