1 CURSO DE ENERGÍA SOLAR Módulo avanzado

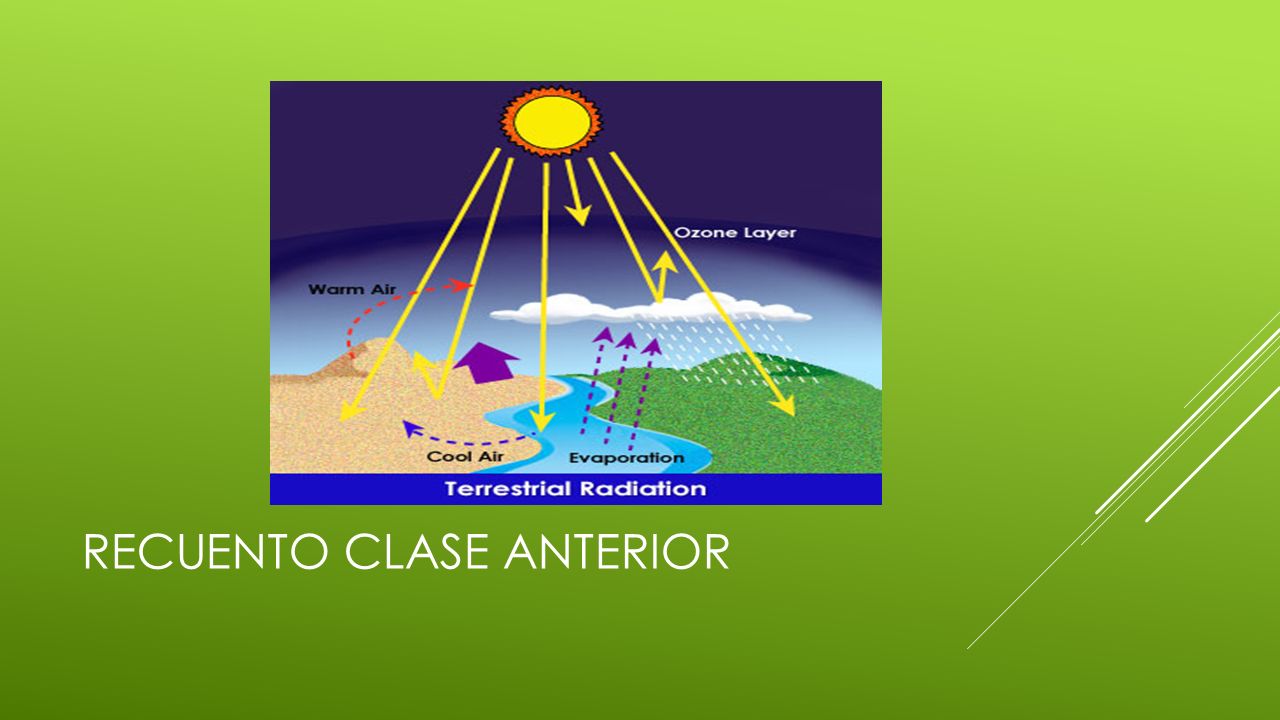

2 RECUENTO CLASE ANTERIOR

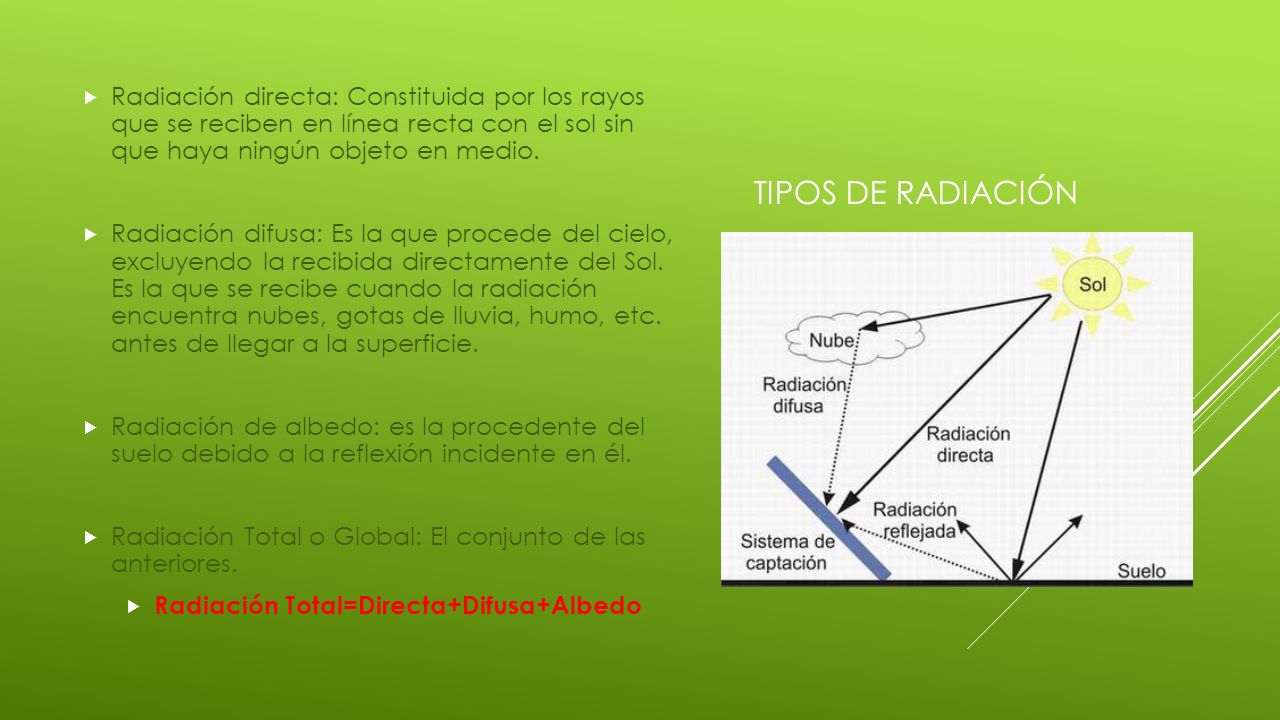

3 TIPOS DE RADIACIÓN  Radiación directa: Constituida por los rayos que se reciben en línea recta con el sol sin que haya ningún objeto en medio.  Radiación difusa: Es la que procede del cielo, excluyendo la recibida directamente del Sol. Es la que se recibe cuando la radiación encuentra nubes, gotas de lluvia, humo, etc. antes de llegar a la superficie.  Radiación de albedo: es la procedente del suelo debido a la reflexión incidente en él.  Radiación Total o Global: El conjunto de las anteriores.  Radiación Total=Directa+Difusa+Albedo

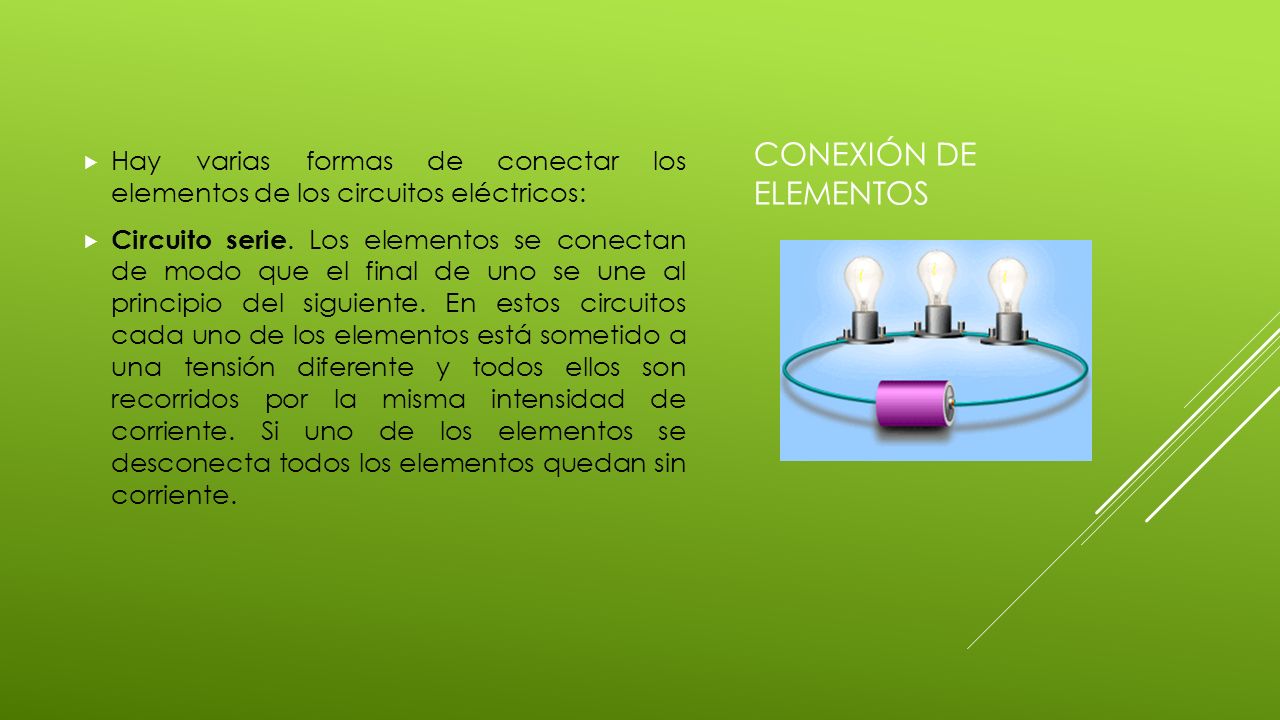

4 CONEXIÓN DE ELEMENTOS  Hay varias formas de conectar los elementos de los circuitos eléctricos:  Circuito serie. Los elementos se conectan de modo que el final de uno se une al principio del siguiente. En estos circuitos cada uno de los elementos está sometido a una tensión diferente y todos ellos son recorridos por la misma intensidad de corriente. Si uno de los elementos se desconecta todos los elementos quedan sin corriente.

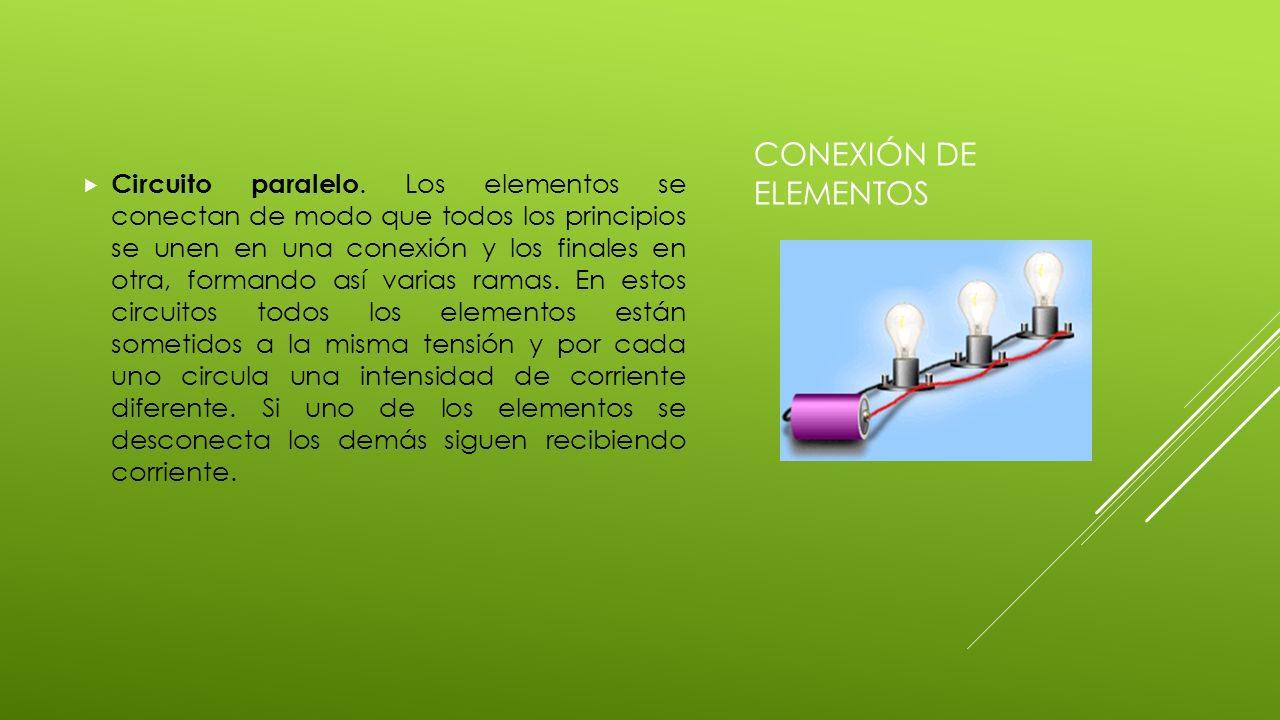

5 CONEXIÓN DE ELEMENTOS  Circuito paralelo. Los elementos se conectan de modo que todos los principios se unen en una conexión y los finales en otra, formando así varias ramas. En estos circuitos todos los elementos están sometidos a la misma tensión y por cada uno circula una intensidad de corriente diferente. Si uno de los elementos se desconecta los demás siguen recibiendo corriente.

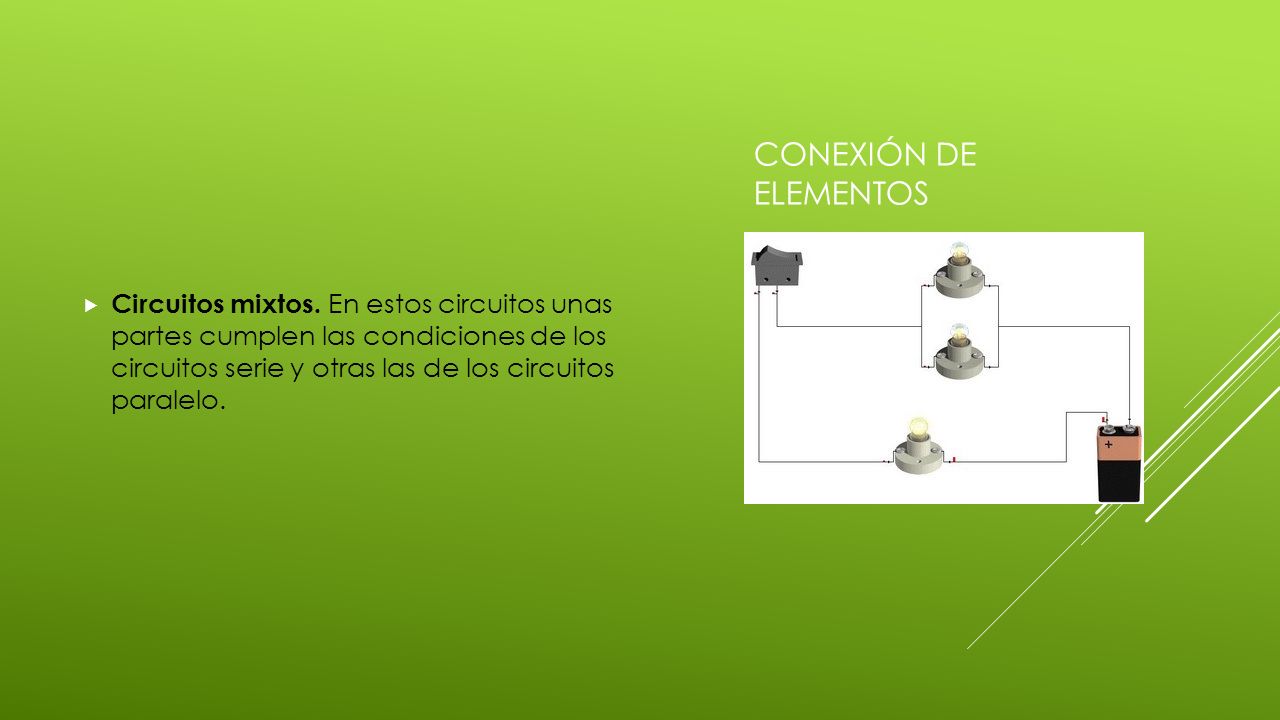

6 CONEXIÓN DE ELEMENTOS  Circuitos mixtos. En estos circuitos unas partes cumplen las condiciones de los circuitos serie y otras las de los circuitos paralelo.

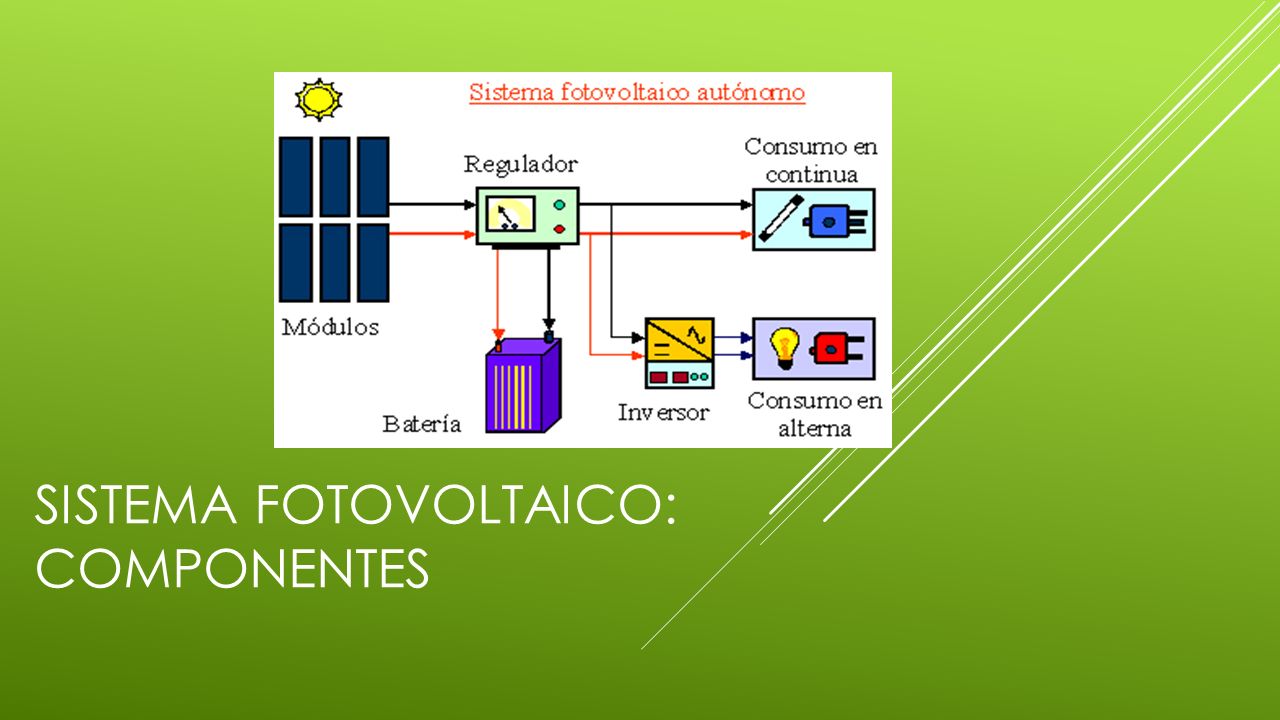

7 SISTEMA FOTOVOLTAICO: COMPONENTES

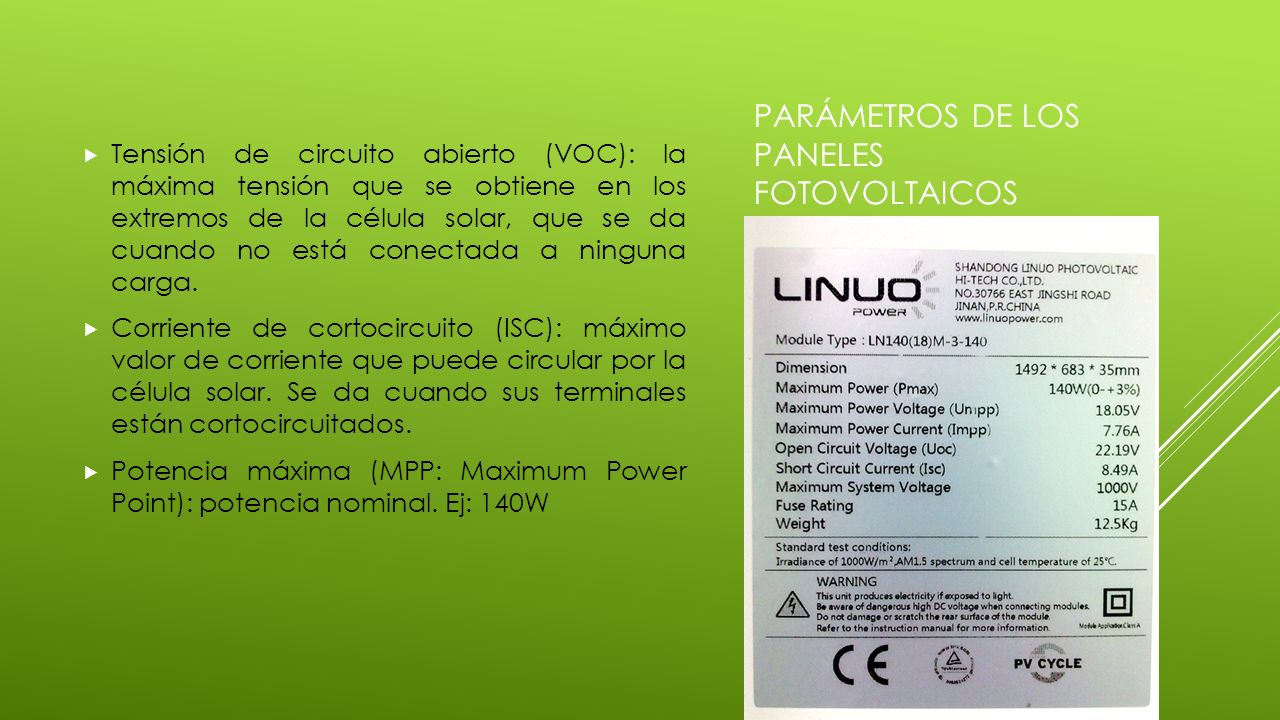

8 PARÁMETROS DE LOS PANELES FOTOVOLTAICOS  Tensión de circuito abierto (VOC): la máxima tensión que se obtiene en los extremos de la célula solar, que se da cuando no está conectada a ninguna carga.  Corriente de cortocircuito (ISC): máximo valor de corriente que puede circular por la célula solar. Se da cuando sus terminales están cortocircuitados.  Potencia máxima (MPP: Maximum Power Point): potencia nominal. Ej: 140W

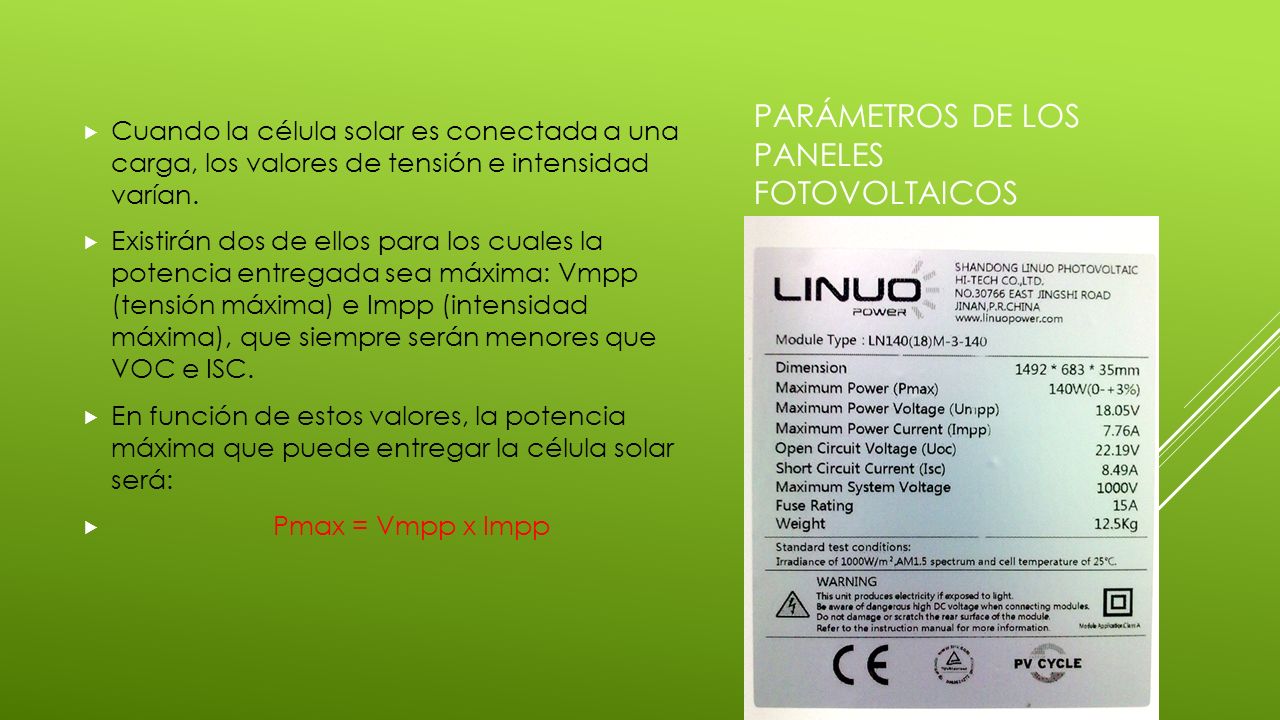

9 PARÁMETROS DE LOS PANELES FOTOVOLTAICOS  Cuando la célula solar es conectada a una carga, los valores de tensión e intensidad varían.  Existirán dos de ellos para los cuales la potencia entregada sea máxima: Vmpp (tensión máxima) e Impp (intensidad máxima), que siempre serán menores que VOC e ISC.  En función de estos valores, la potencia máxima que puede entregar la célula solar será:  Pmax = Vmpp x Impp

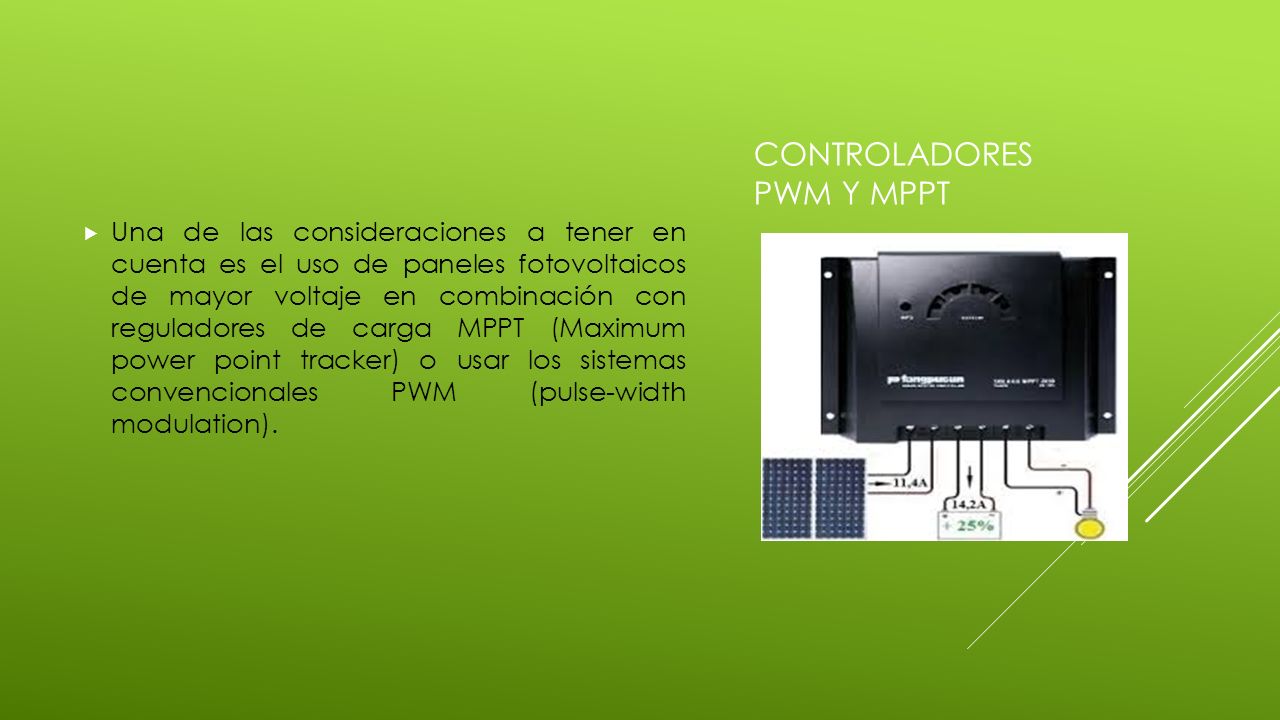

10 CONTROLADORES PWM Y MPPT  Una de las consideraciones a tener en cuenta es el uso de paneles fotovoltaicos de mayor voltaje en combinación con reguladores de carga MPPT (Maximum power point tracker) o usar los sistemas convencionales PWM (pulse-width modulation).

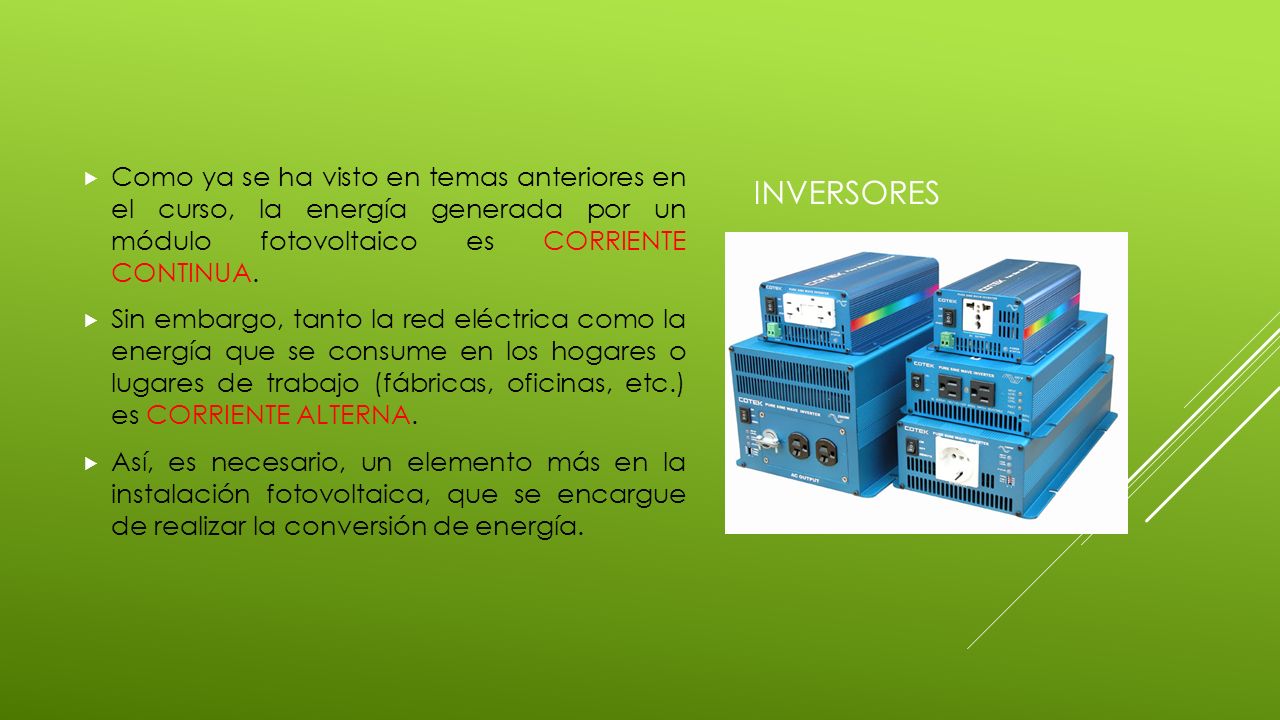

11 INVERSORES  Como ya se ha visto en temas anteriores en el curso, la energía generada por un módulo fotovoltaico es CORRIENTE CONTINUA.  Sin embargo, tanto la red eléctrica como la energía que se consume en los hogares o lugares de trabajo (fábricas, oficinas, etc.) es CORRIENTE ALTERNA.  Así, es necesario, un elemento más en la instalación fotovoltaica, que se encargue de realizar la conversión de energía.

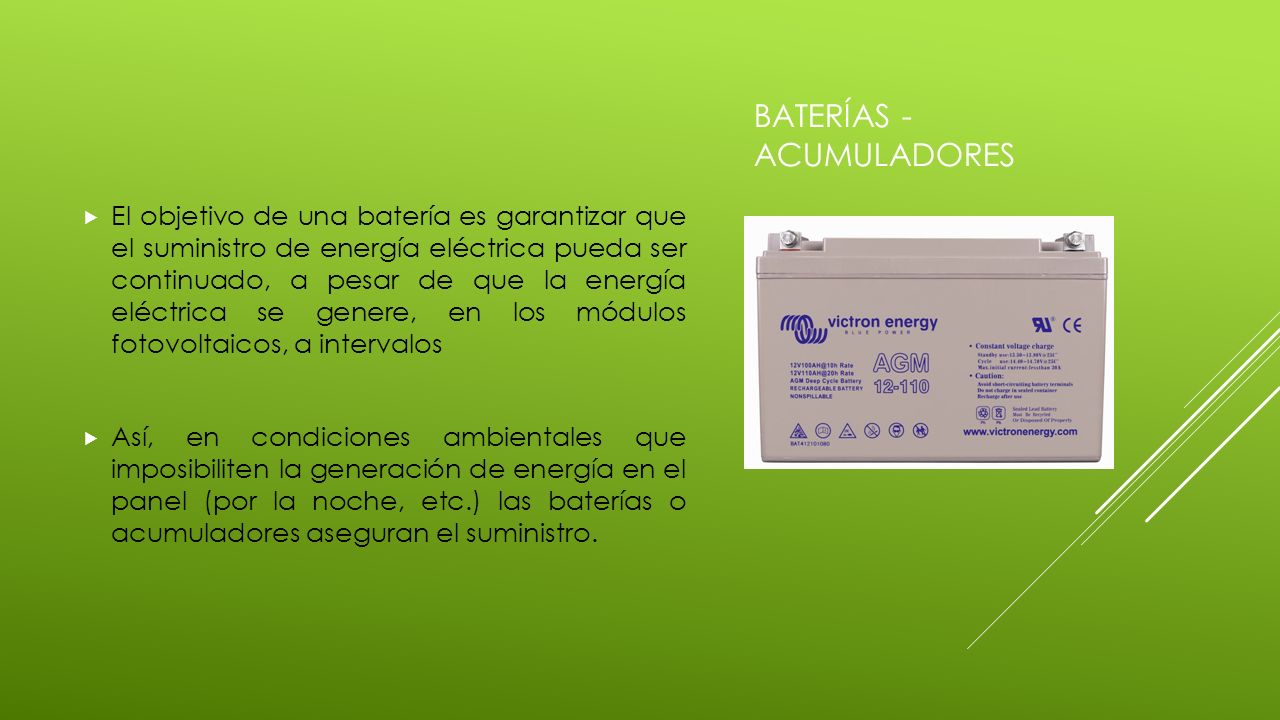

12 BATERÍAS - ACUMULADORES  El objetivo de una batería es garantizar que el suministro de energía eléctrica pueda ser continuado, a pesar de que la energía eléctrica se genere, en los módulos fotovoltaicos, a intervalos  Así, en condiciones ambientales que imposibiliten la generación de energía en el panel (por la noche, etc.) las baterías o acumuladores aseguran el suministro.

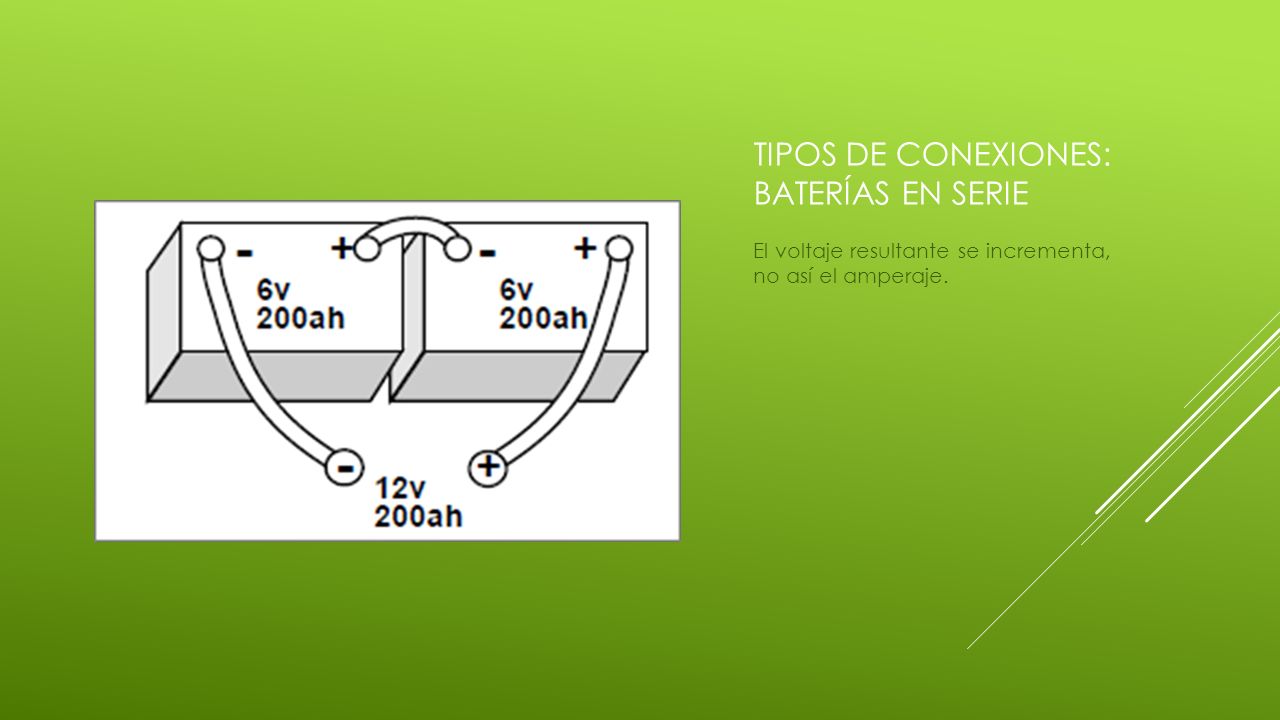

13 TIPOS DE CONEXIONES: BATERÍAS EN SERIE El voltaje resultante se incrementa, no así el amperaje.

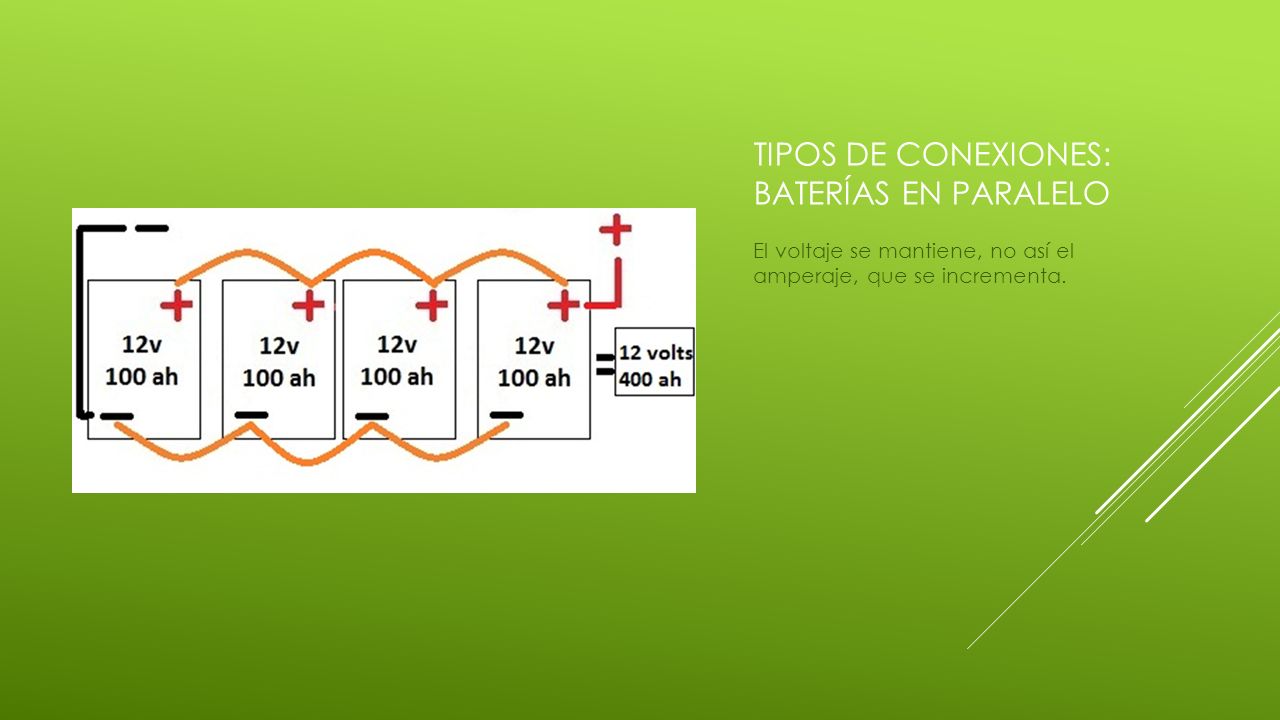

14 TIPOS DE CONEXIONES: BATERÍAS EN PARALELO El voltaje se mantiene, no así el amperaje, que se incrementa.

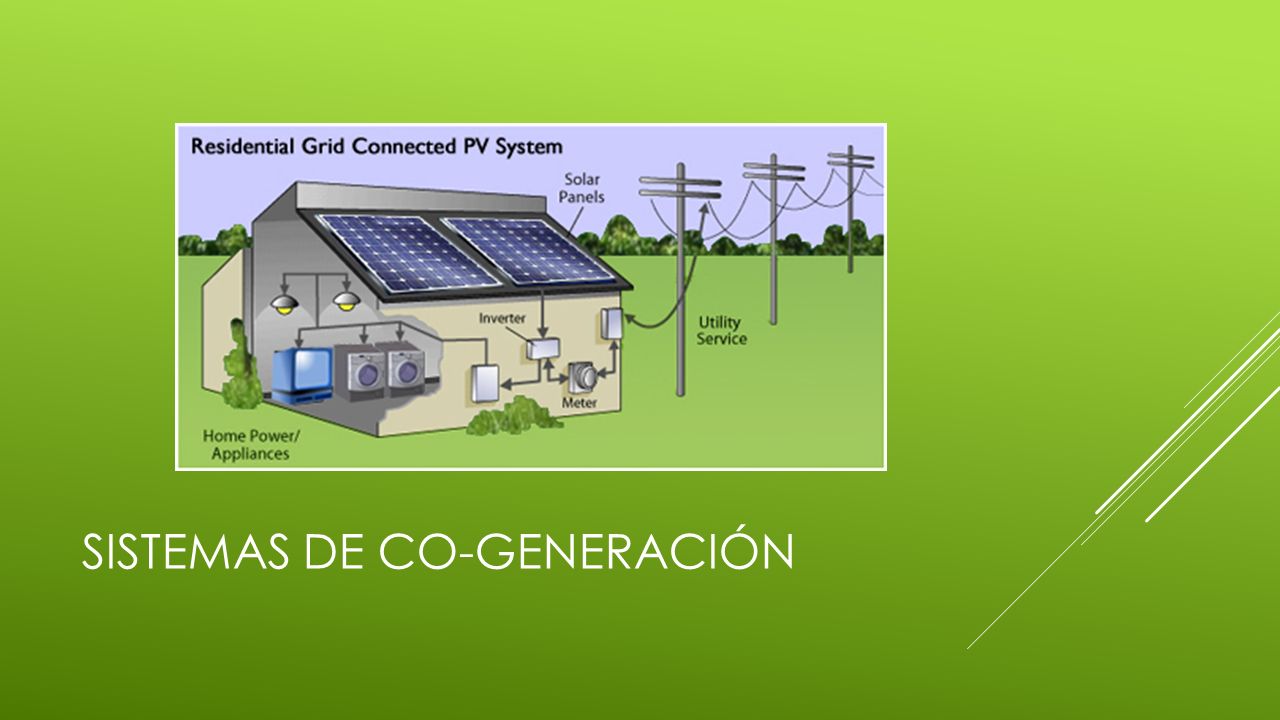

15 SISTEMAS DE CO-GENERACIÓN

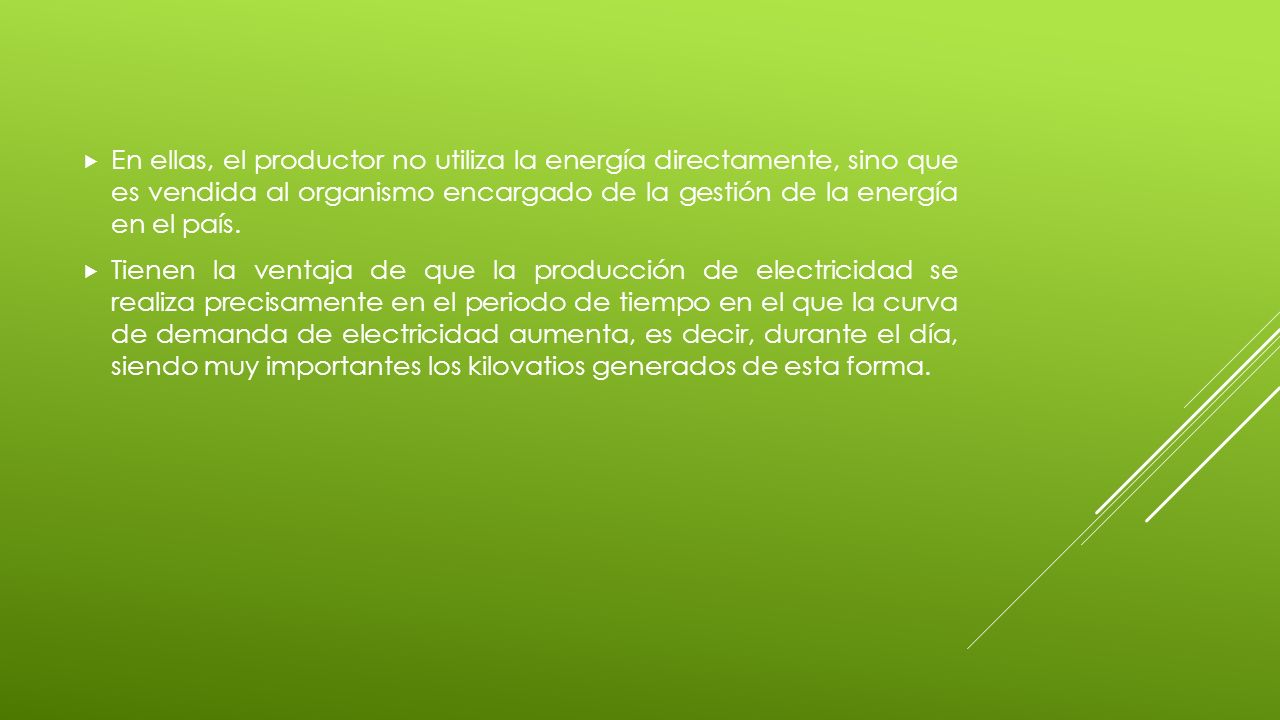

16  En ellas, el productor no utiliza la energía directamente, sino que es vendida al organismo encargado de la gestión de la energía en el país.  Tienen la ventaja de que la producción de electricidad se realiza precisamente en el periodo de tiempo en el que la curva de demanda de electricidad aumenta, es decir, durante el día, siendo muy importantes los kilovatios generados de esta forma.

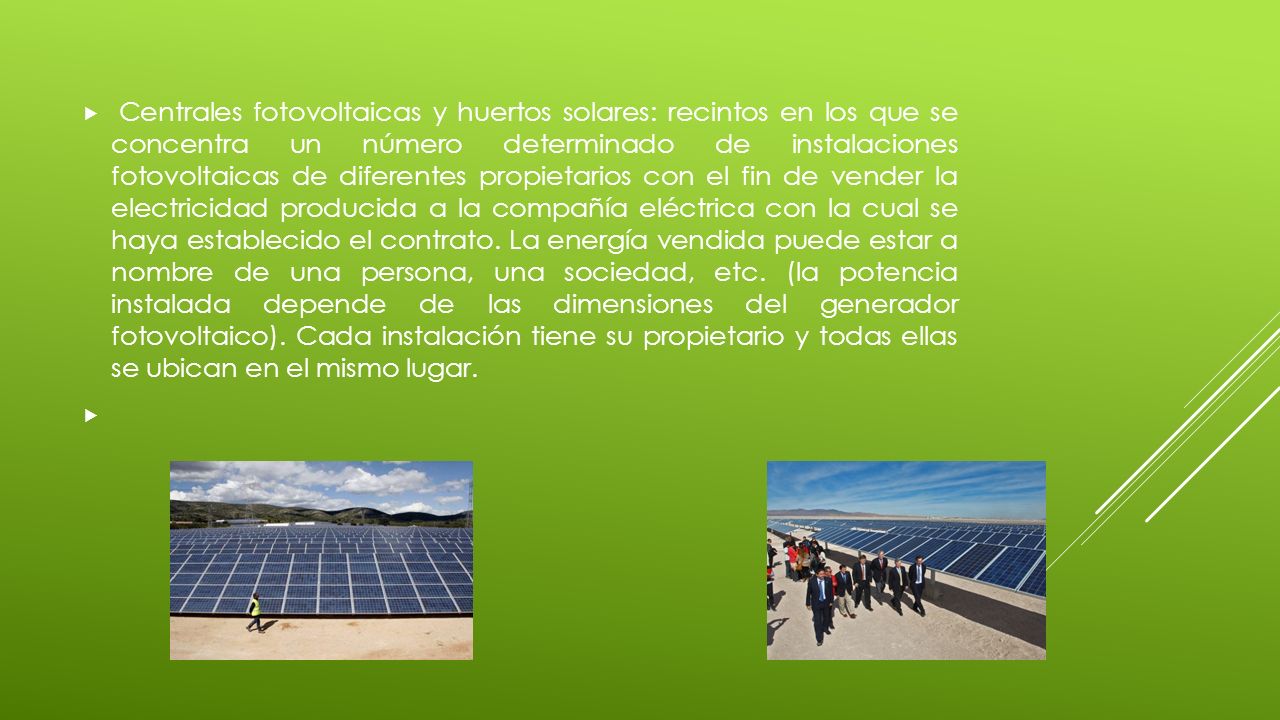

17  Centrales fotovoltaicas y huertos solares: recintos en los que se concentra un número determinado de instalaciones fotovoltaicas de diferentes propietarios con el fin de vender la electricidad producida a la compañía eléctrica con la cual se haya establecido el contrato. La energía vendida puede estar a nombre de una persona, una sociedad, etc. (la potencia instalada depende de las dimensiones del generador fotovoltaico). Cada instalación tiene su propietario y todas ellas se ubican en el mismo lugar. 

18  Edificios fotovoltaicos: es una de las últimas aplicaciones desarrolladas para el uso de la energía fotovoltaica.  La rápida evolución en los productos de este tipo ha permitido el uso de los módulos como material constructivo en cerramientos, cubiertas y fachadas de gran valor visual. Además, la energía fotovoltaica es el sistema de energías renovables más adecuado para la generación de electricidad en zonas urbanas sin provocar efectos ambientales adversos. La integración arquitectónica consiste en combinar la doble función, como elemento constructivo y como productor de electricidad, de los módulos fotovoltaicos.

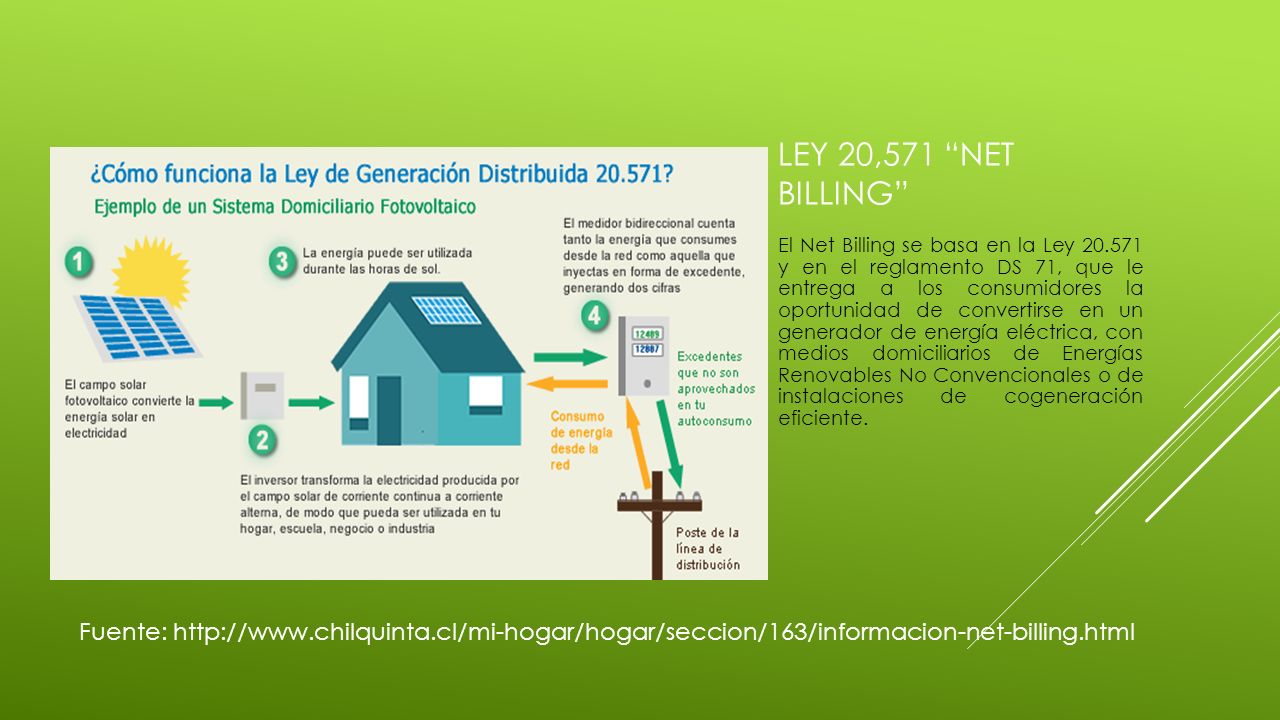

19 LEY 20,571 “NET BILLING” El Net Billing se basa en la Ley 20.571 y en el reglamento DS 71, que le entrega a los consumidores la oportunidad de convertirse en un generador de energía eléctrica, con medios domiciliarios de Energías Renovables No Convencionales o de instalaciones de cogeneración eficiente. Fuente: http://www.chilquinta.cl/mi-hogar/hogar/seccion/163/informacion-net-billing.html
