ACIDO SULFURICO

Presentación del tema: "ACIDO SULFURICO "— Transcripción de la presentación:

1 ACIDO SULFURICO Mg. Ing. Silvia Heredia Peña

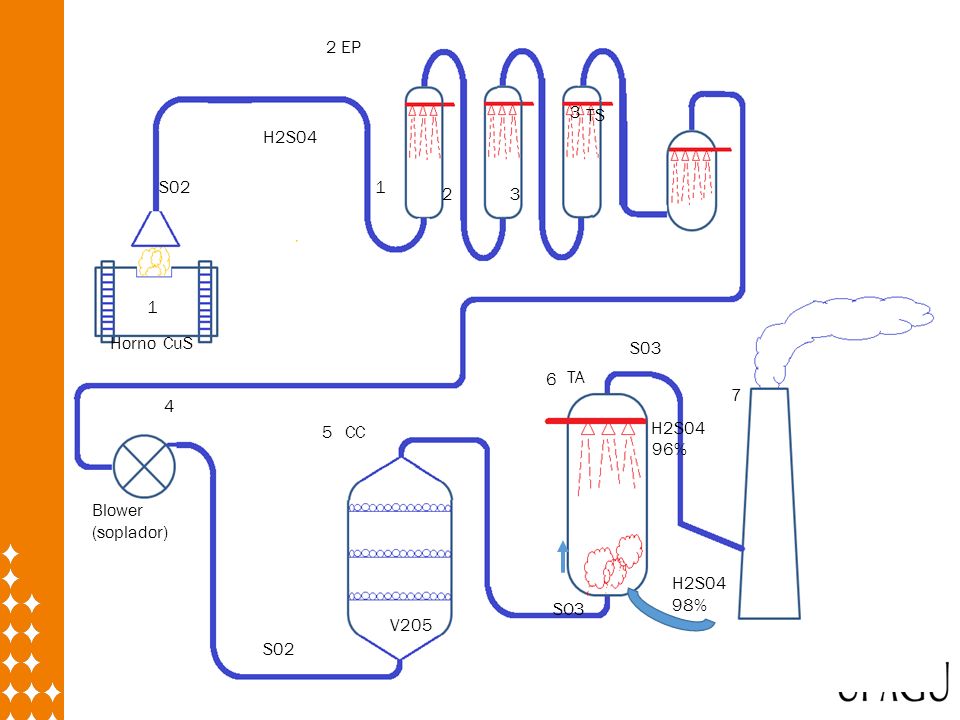

2 1 2 EP 3 4 5 6 7 S02 Horno CuS H2S04 1 2 3 TS Blower (soplador) S02 V205 H2S04 S03 96% CC TA H2S04 98% SO3

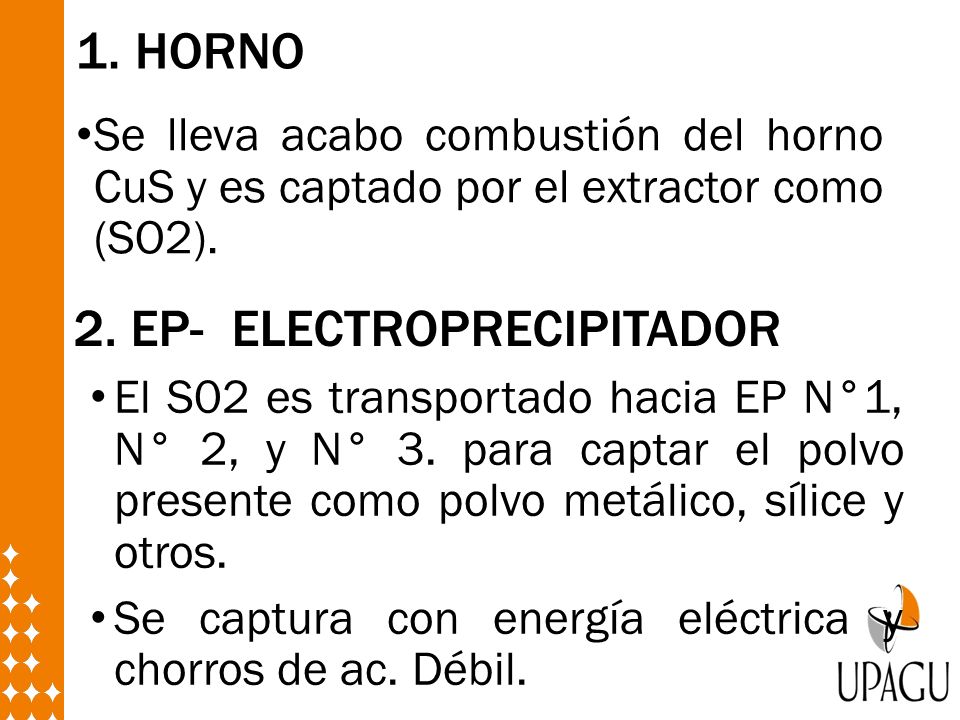

3 1. HORNO Se lleva acabo combustión del horno CuS y es captado por el extractor como (SO2). 2. EP- ELECTROPRECIPITADOR El S02 es transportado hacia EP N°1, N° 2, y N° 3. para captar el polvo presente como polvo metálico, sílice y otros. Se captura con energía eléctrica y chorros de ac. Débil.

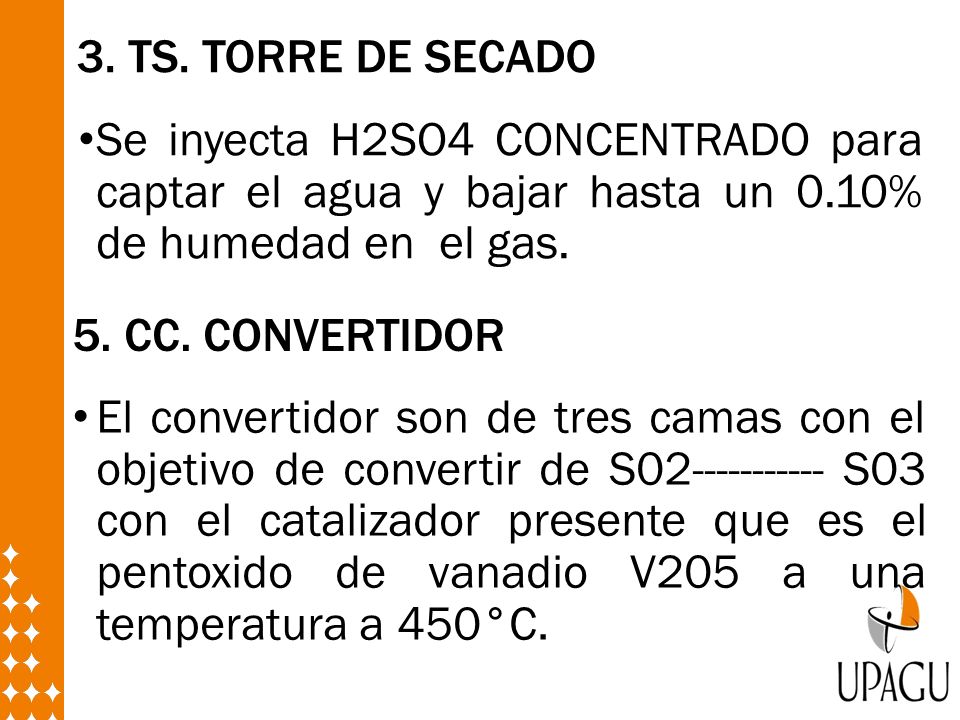

4 3. TS. TORRE DE SECADO Se inyecta H2SO4 CONCENTRADO para captar el agua y bajar hasta un 0.10% de humedad en el gas. 5. CC. CONVERTIDOR El convertidor son de tres camas con el objetivo de convertir de S02----------- S03 con el catalizador presente que es el pentoxido de vanadio V205 a una temperatura a 450°C.

5 Conversión de Dióxido de Azufre a Trióxido de Azufre. SO 2 + O 2 El catalizador utilizado es pentóxido de vanadio (V2O5) y sulfato de potasio dispersado en una base de sílice que forma un soporte poroso.

6 Conversión de Dióxido de Azufre a Trióxido de Azufre. SO 2 + O 2 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 V2O5V2O5 El catalizador utilizado es pentóxido de vanadio (V 2 O 5 ) y sulfato de potasio dispersado en una base de sílice que forma un soporte poroso.

7 6. TA. TORRE DE ABSORCIÓN Se inyecta H2S04 AL 96% en contra corriente con el gas S03, y sale H2S04 al 98% - 99%. El gas se pasar por la torre de absorción. Es una torre empacada donde SO3 es absorbido en un flujo contracorriente del 98 - 99% de ácido sulfúrico.

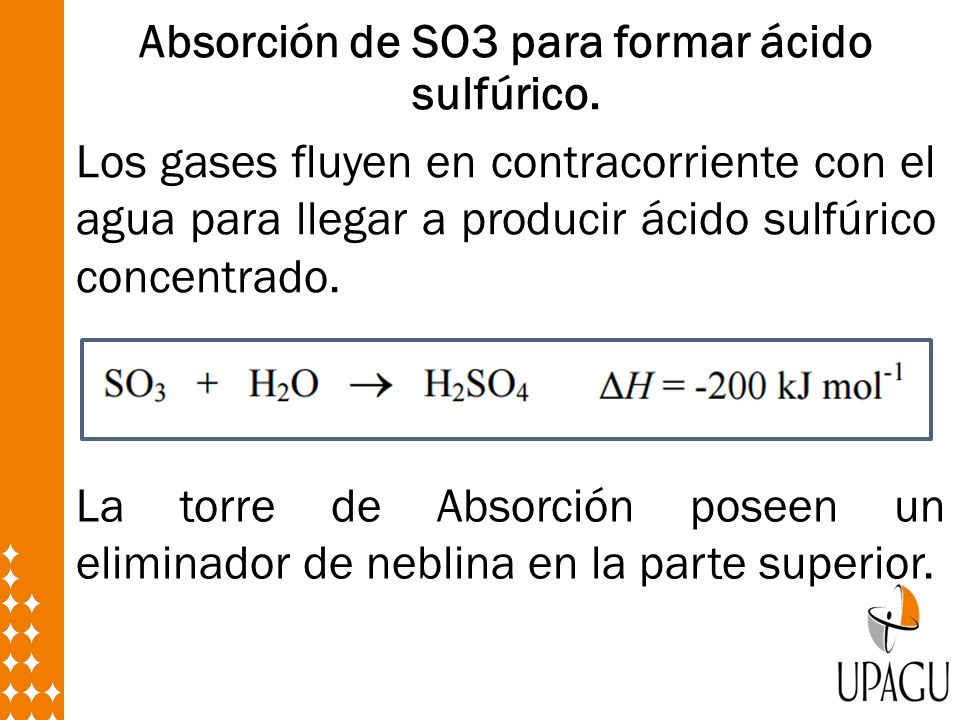

8 Absorción de SO3 para formar ácido sulfúrico. Los gases fluyen en contracorriente con el agua para llegar a producir ácido sulfúrico concentrado. La torre de Absorción poseen un eliminador de neblina en la parte superior.
