1 MONTAJE Y MANTENIMIENTO DE INSTALACIONES DE CLIMATIZACIÓN VENTILACIÓN Y EXTRACCIÓN Confort y sicrometría

2 1.Introducción 2.Confort 3.- Difusión del Aire 4.- Tipos de Difusión 5.- Unidades Terminales

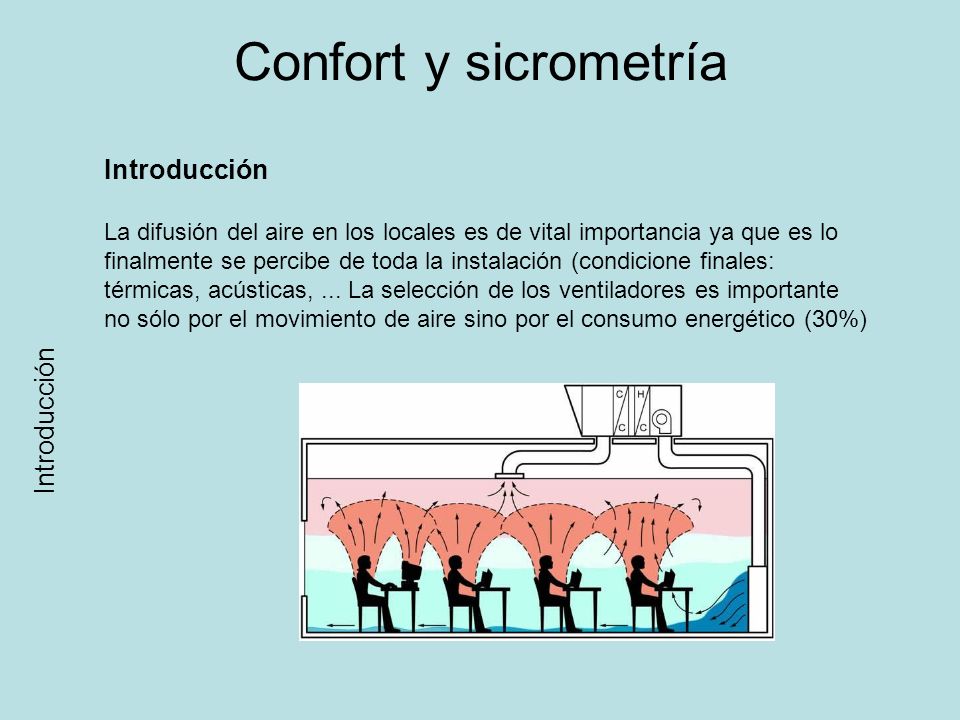

3 Confort y sicrometría Introducción La difusión del aire en los locales es de vital importancia ya que es lo finalmente se percibe de toda la instalación (condicione finales: térmicas, acústicas,... La selección de los ventiladores es importante no sólo por el movimiento de aire sino por el consumo energético (30%)

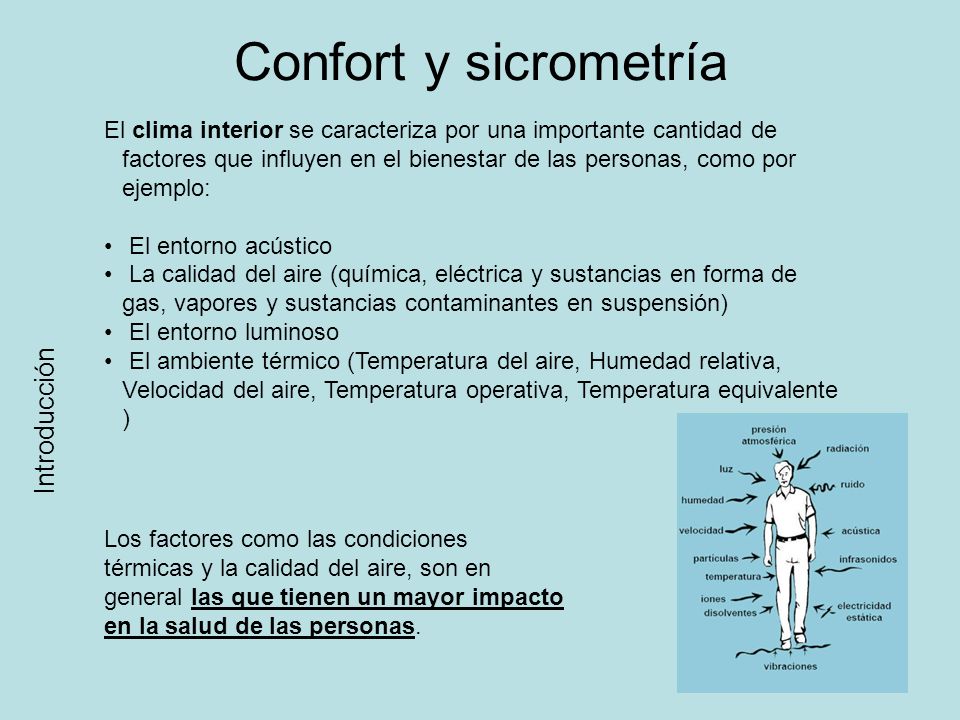

4 Confort y sicrometría Introducción El clima interior se caracteriza por una importante cantidad de factores que influyen en el bienestar de las personas, como por ejemplo: El entorno acústico La calidad del aire (química, eléctrica y sustancias en forma de gas, vapores y sustancias contaminantes en suspensión) El entorno luminoso El ambiente térmico (Temperatura del aire, Humedad relativa, Velocidad del aire, Temperatura operativa, Temperatura equivalente ) Los factores como las condiciones térmicas y la calidad del aire, son en general las que tienen un mayor impacto en la salud de las personas.

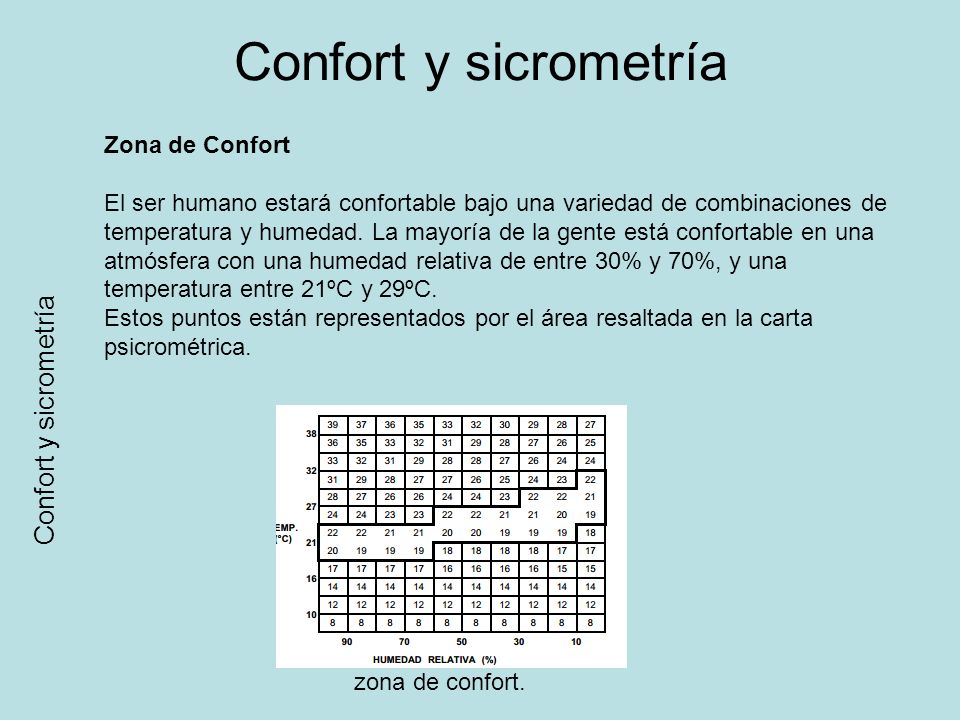

5 Confort y sicrometría Zona de Confort El ser humano estará confortable bajo una variedad de combinaciones de temperatura y humedad. La mayoría de la gente está confortable en una atmósfera con una humedad relativa de entre 30% y 70%, y una temperatura entre 21ºC y 29ºC. Estos puntos están representados por el área resaltada en la carta psicrométrica. zona de confort.

6 Confort y sicrometría Carta psicrométrica. ASHRA Allowable - admisible Sociedad Americana de los Ingenieros de Calefacción, Refrigeración y Aire Acondicionado

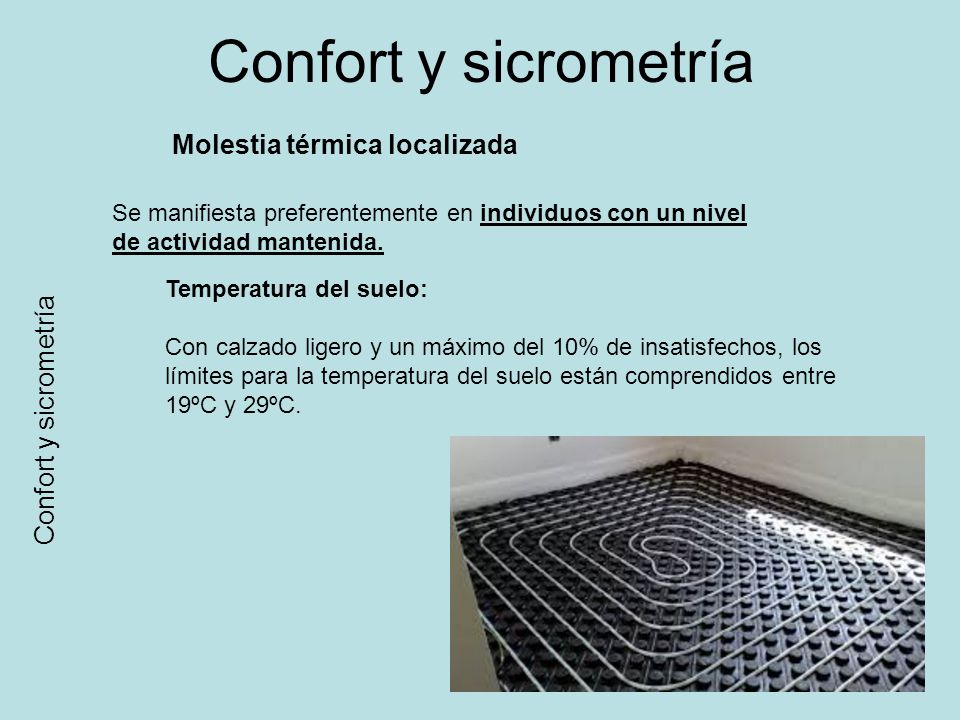

7 Confort y sicrometría Molestia térmica localizada Se manifiesta preferentemente en individuos con un nivel de actividad mantenida. Temperatura del suelo: Con calzado ligero y un máximo del 10% de insatisfechos, los límites para la temperatura del suelo están comprendidos entre 19ºC y 29ºC.

8 Confort y sicrometría Molestia térmica localizada Asimetría de radiación: En la proximidad de las superficies frías o calientes se produce una cierta asimetría de la radiación. La asimetría se expresa como una diferencia entre las temperaturas radiantes de dos direcciones distintas sobre una superficie plana situada a 0.6 m de altura respecto al suelo.

9 Confort y sicrometría Diferencia de temperaturas en vertical: Las personas sentadas manifiestan sensación de molestia térmica cuando la diferencia de temperatura entre la cabeza a 1,1m. sobre el suelo y el tobillo a 0,1m. respecto el suelo es superiora 3ºC. Molestia térmica localizada

10 Confort y sicrometría Velocidad del aire: Molestia térmica localizada Las molestias térmicas debidas a la velocidad del aire en un local cualquiera con una estancia prolongada en el mismo La intensidad de la turbulencia tiene una gran importancia en cuanto a la sensación de corriente de aire.

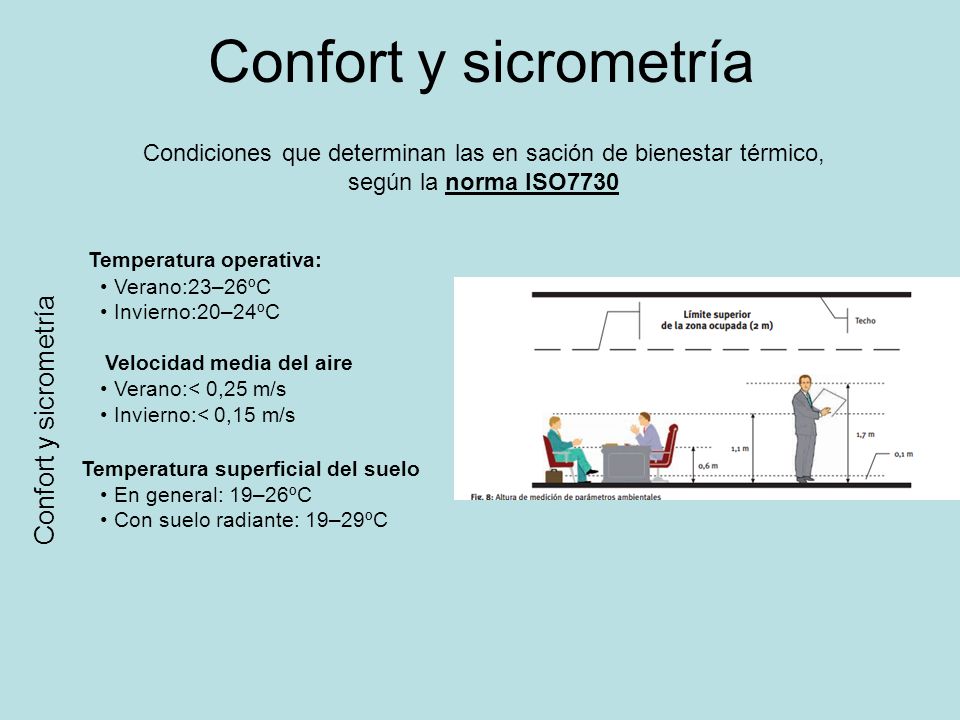

11 Confort y sicrometría Condiciones que determinan las en sación de bienestar térmico, según la norma ISO7730 Temperatura operativa: Verano:23–26ºC Invierno:20–24ºC Velocidad media del aire Verano:< 0,25 m/s Invierno:< 0,15 m/s Temperatura superficial del suelo En general: 19–26ºC Con suelo radiante: 19–29ºC

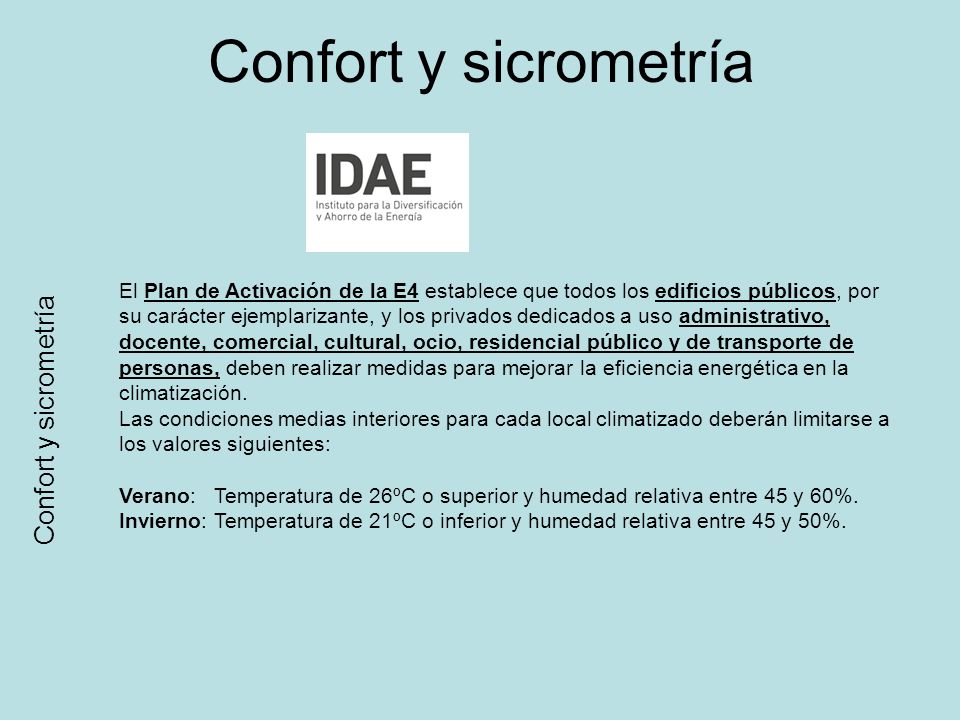

12 Confort y sicrometría El Plan de Activación de la E4 establece que todos los edificios públicos, por su carácter ejemplarizante, y los privados dedicados a uso administrativo, docente, comercial, cultural, ocio, residencial público y de transporte de personas, deben realizar medidas para mejorar la eficiencia energética en la climatización. Las condiciones medias interiores para cada local climatizado deberán limitarse a los valores siguientes: Verano: Temperatura de 26ºC o superior y humedad relativa entre 45 y 60%. Invierno: Temperatura de 21ºC o inferior y humedad relativa entre 45 y 50%.

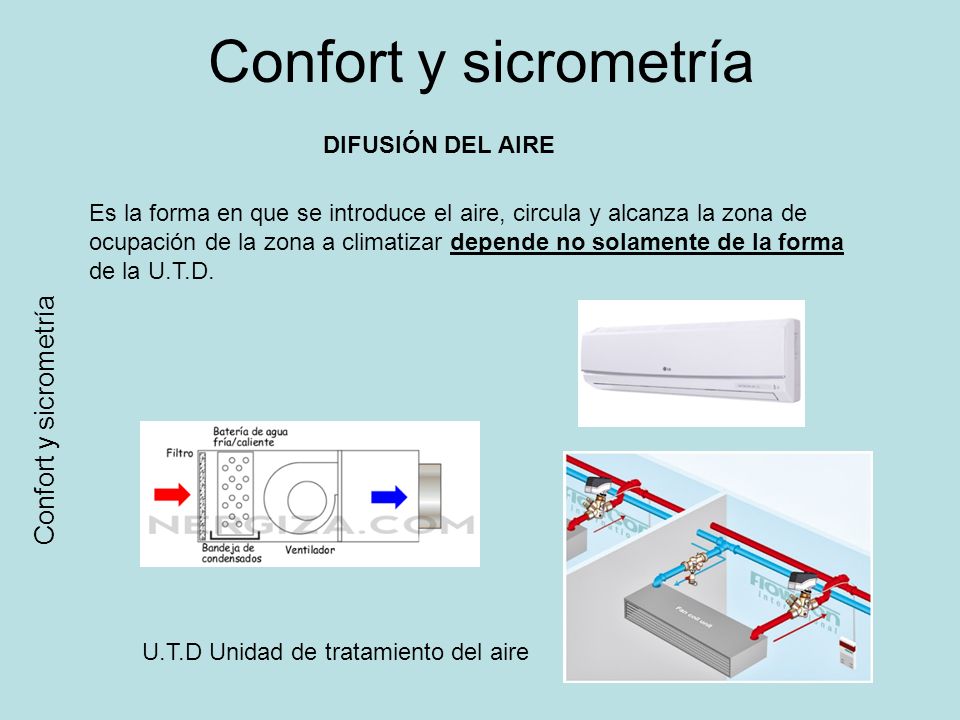

13 Confort y sicrometría DIFUSIÓN DEL AIRE Es la forma en que se introduce el aire, circula y alcanza la zona de ocupación de la zona a climatizar depende no solamente de la forma de la U.T.D. U.T.D Unidad de tratamiento del aire

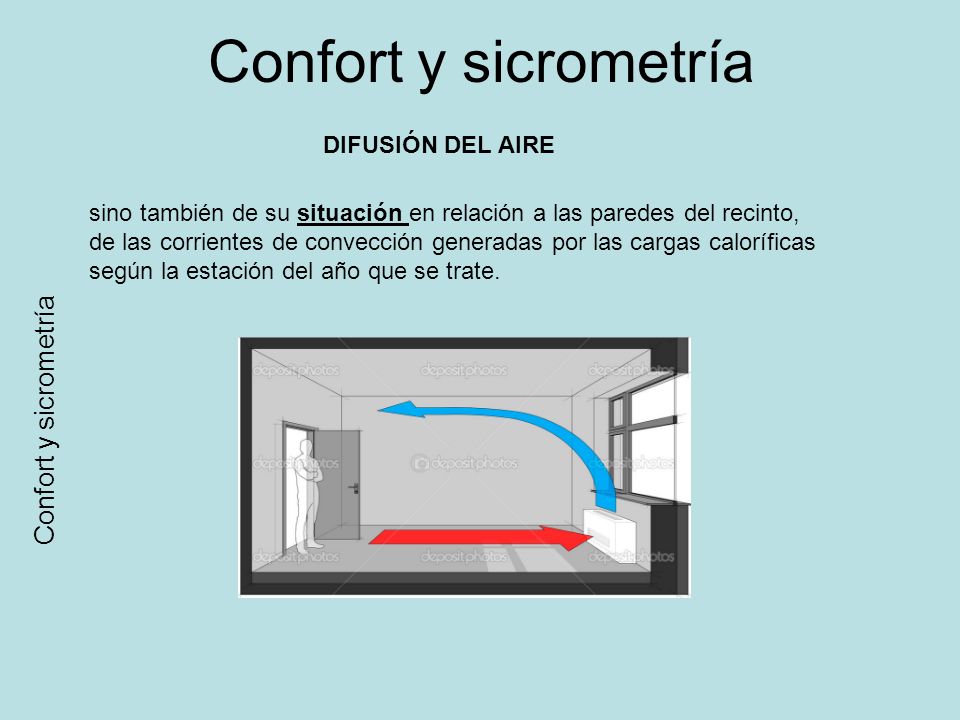

14 Confort y sicrometría DIFUSIÓN DEL AIRE sino también de su situación en relación a las paredes del recinto, de las corrientes de convección generadas por las cargas caloríficas según la estación del año que se trate.

15 Confort y sicrometría DIFUSIÓN DEL AIRE Se pueden distinguir dos tipos principales de distribución de aire Ventilación por mezcla Ventilación por desplazamiento. Ambos tipos pueden coexistir en un mismo local.

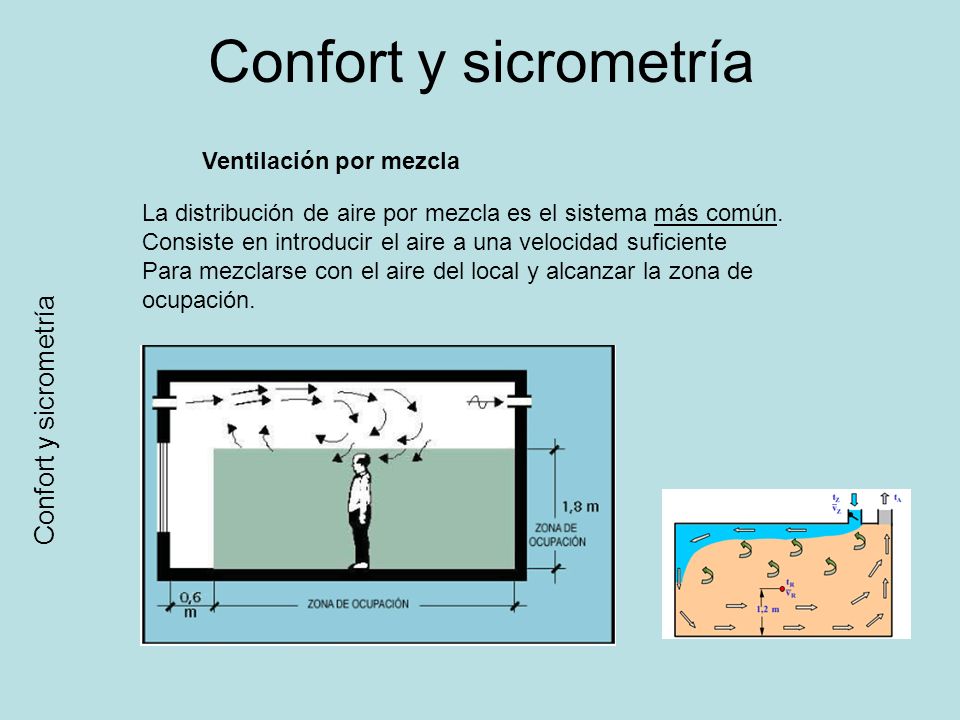

16 Confort y sicrometría Ventilación por mezcla La distribución de aire por mezcla es el sistema más común. Consiste en introducir el aire a una velocidad suficiente Para mezclarse con el aire del local y alcanzar la zona de ocupación.

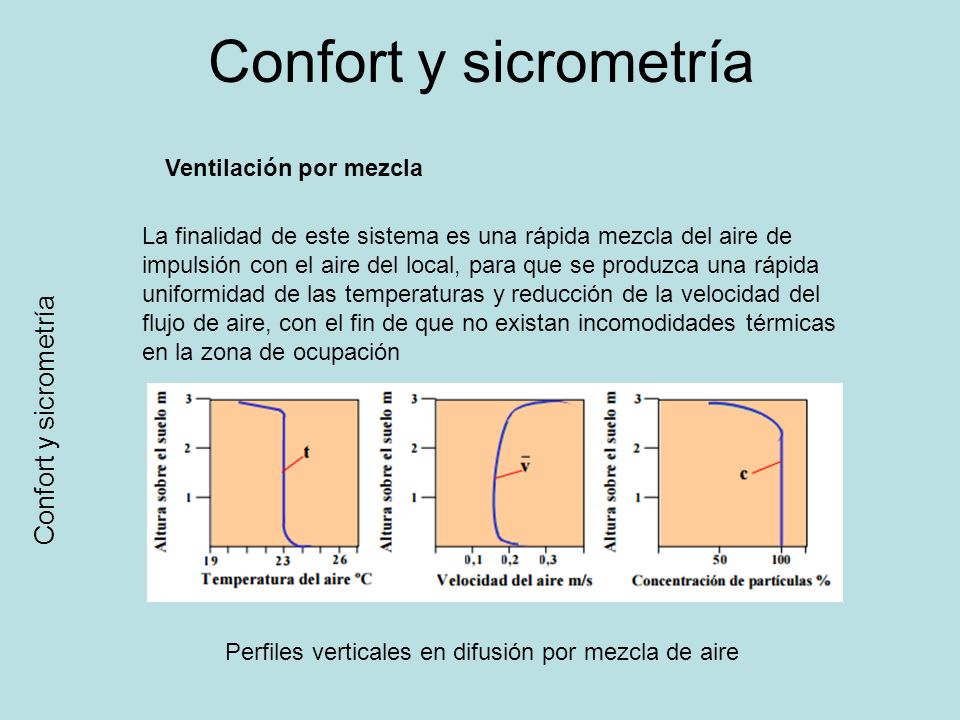

17 Confort y sicrometría Ventilación por mezcla La finalidad de este sistema es una rápida mezcla del aire de impulsión con el aire del local, para que se produzca una rápida uniformidad de las temperaturas y reducción de la velocidad del flujo de aire, con el fin de que no existan incomodidades térmicas en la zona de ocupación Perfiles verticales en difusión por mezcla de aire

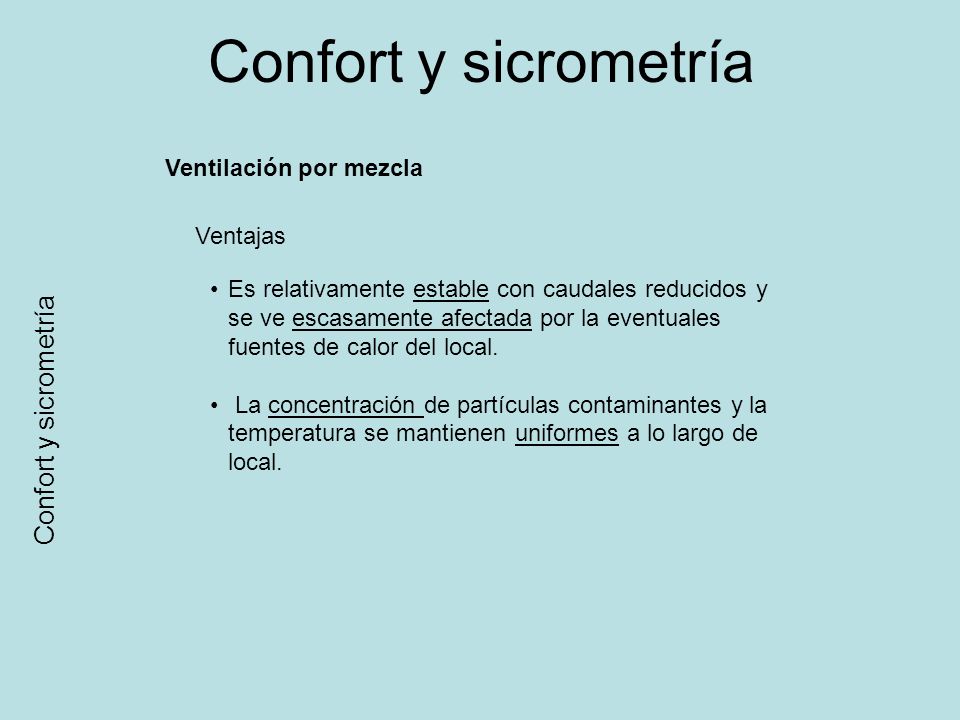

18 Confort y sicrometría Es relativamente estable con caudales reducidos y se ve escasamente afectada por la eventuales fuentes de calor del local. La concentración de partículas contaminantes y la temperatura se mantienen uniformes a lo largo de local. Ventajas Ventilación por mezcla

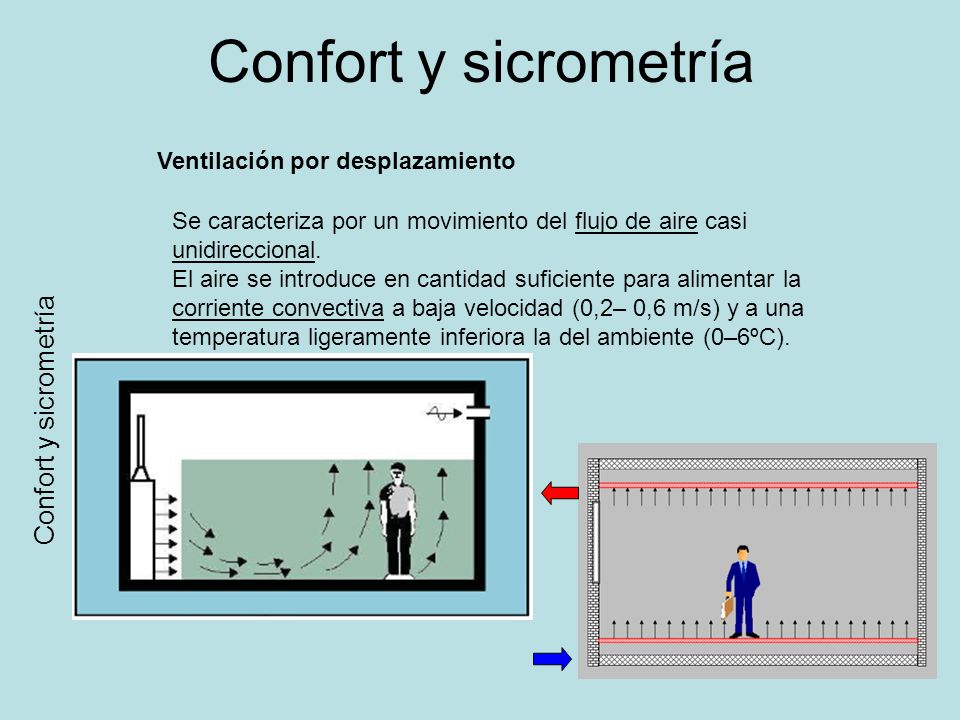

19 Confort y sicrometría Ventilación por desplazamiento Se caracteriza por un movimiento del flujo de aire casi unidireccional. El aire se introduce en cantidad suficiente para alimentar la corriente convectiva a baja velocidad (0,2– 0,6 m/s) y a una temperatura ligeramente inferiora la del ambiente (0–6ºC).

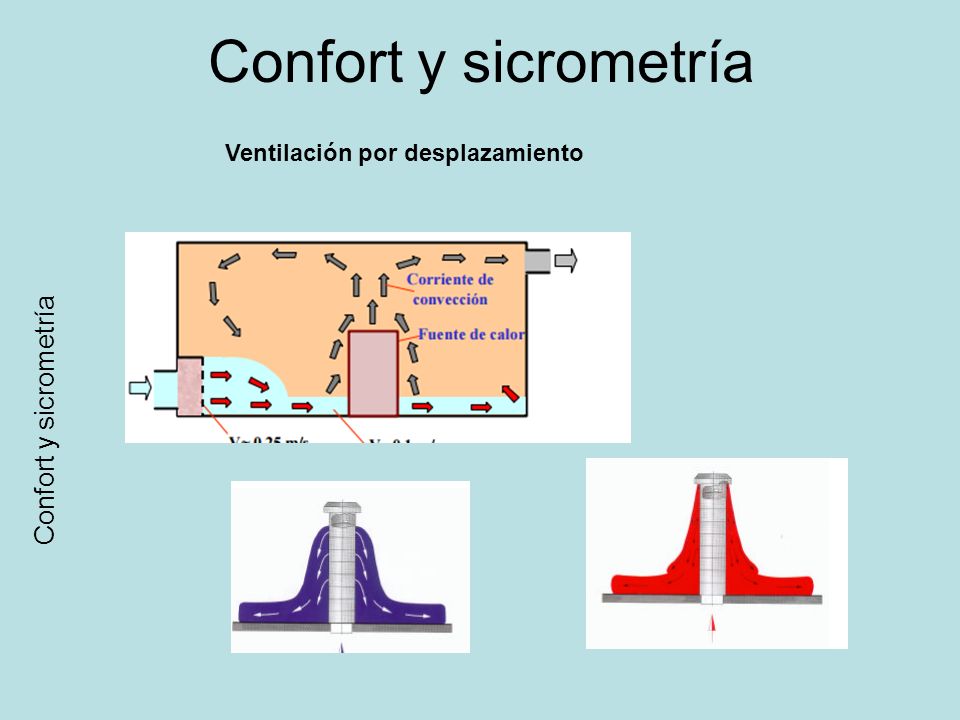

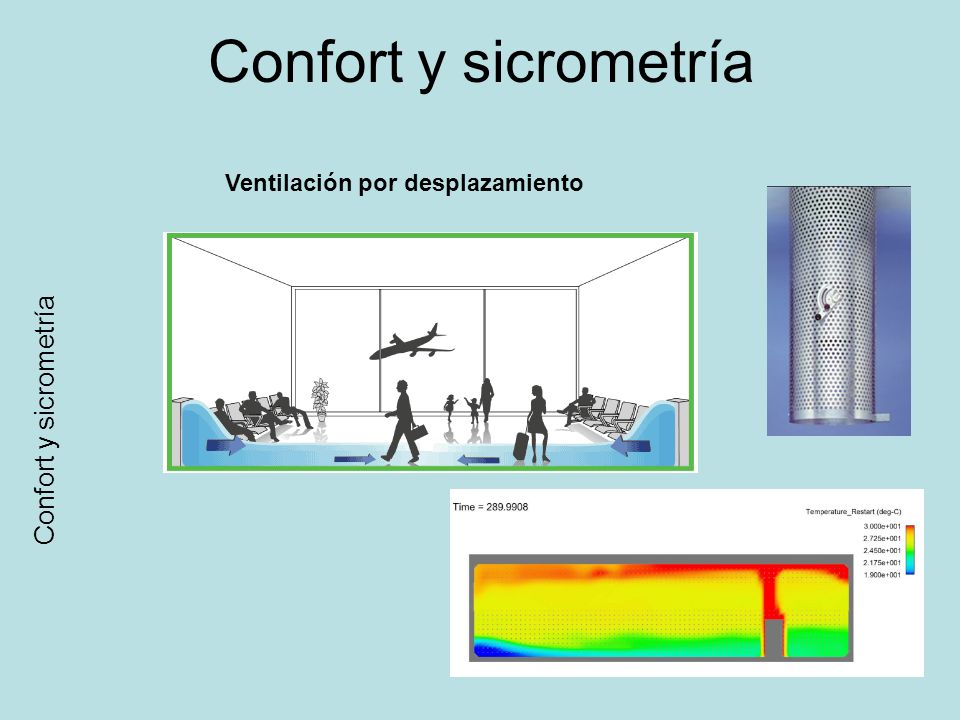

20 Confort y sicrometría Ventilación por desplazamiento

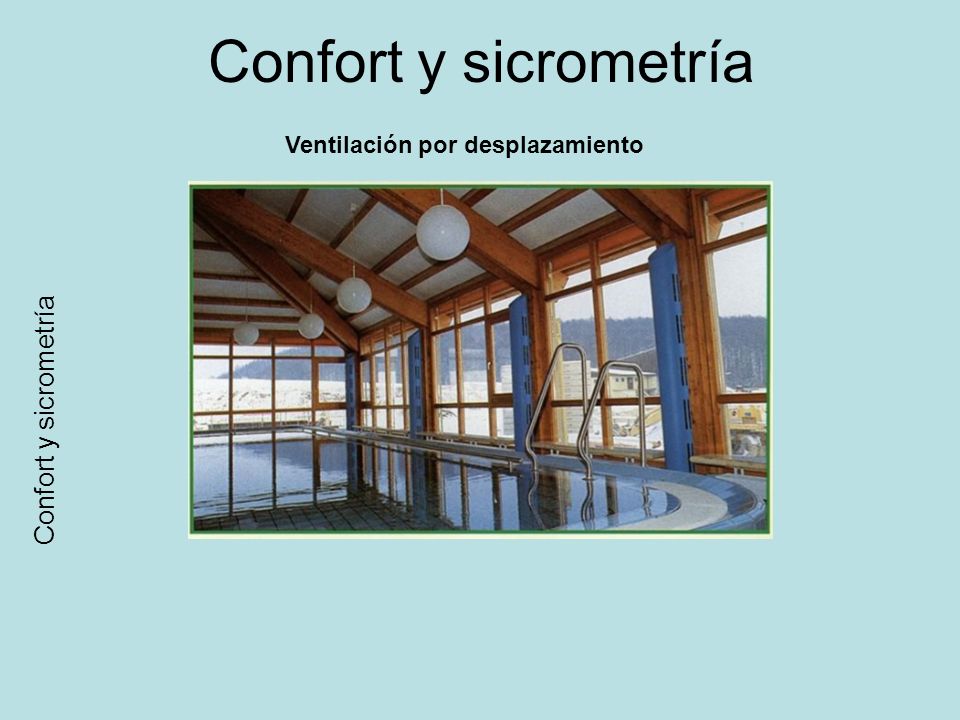

21 Confort y sicrometría Ventilación por desplazamiento

22 Confort y sicrometría Ventajas La temperatura del aire en el local es igual a la temperatura del aire de impulsión La concentración de partículas en la zona de ocupación es igual a la concentración de partículas del aire impulsado. Ventilación por desplazamiento

23 Confort y sicrometría Ventilación por desplazamiento

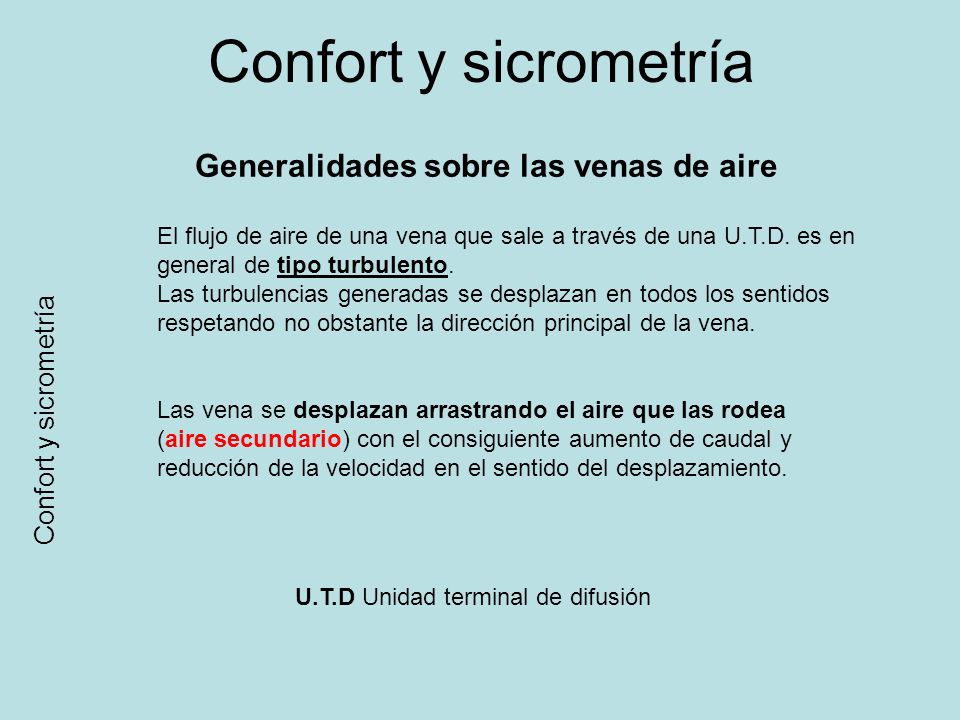

24 Confort y sicrometría Generalidades sobre las venas de aire El flujo de aire de una vena que sale a través de una U.T.D. es en general de tipo turbulento. Las turbulencias generadas se desplazan en todos los sentidos respetando no obstante la dirección principal de la vena. Las vena se desplazan arrastrando el aire que las rodea (aire secundario) con el consiguiente aumento de caudal y reducción de la velocidad en el sentido del desplazamiento. U.T.D Unidad terminal de difusión

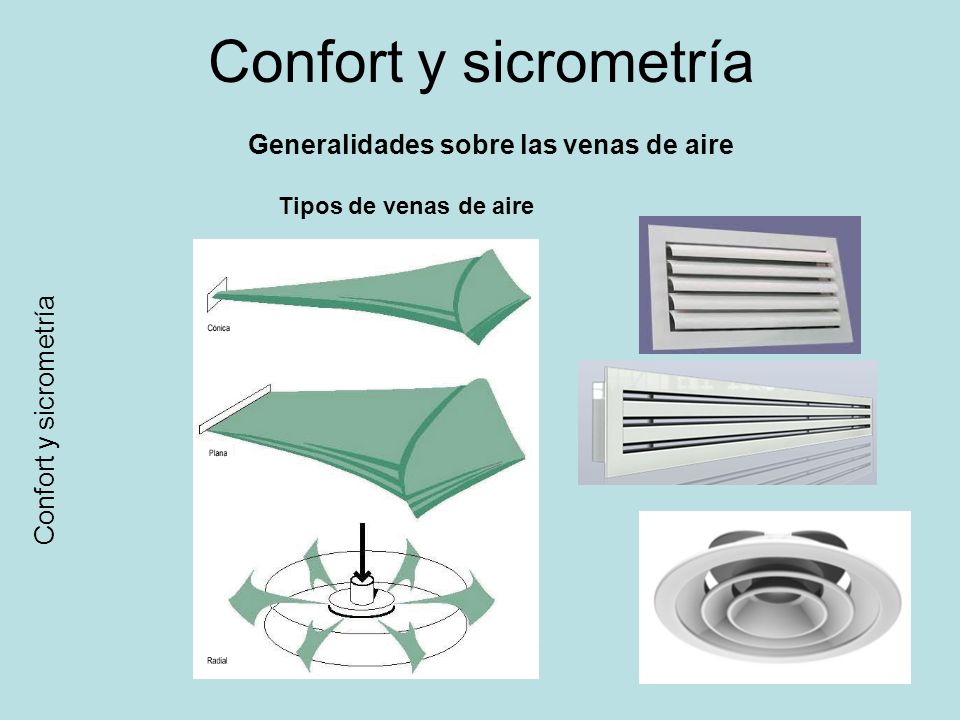

25 Confort y sicrometría Generalidades sobre las venas de aire Tipos de venas de aire Venas cónicas: de sección circular simétrica axialmente Venas planas: de sección rectangular Venas radiales: formadas por múltiples flujos planos distribuidos en formad corona circular

26 Confort y sicrometría Generalidades sobre las venas de aire Tipos de venas de aire

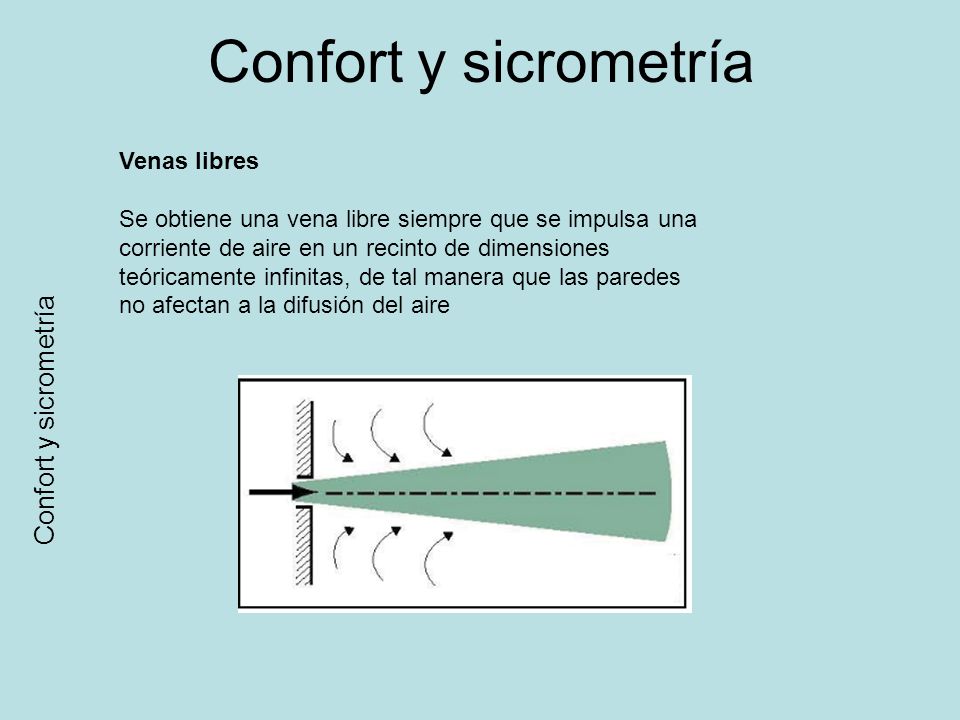

27 Confort y sicrometría Venas libres Se obtiene una vena libre siempre que se impulsa una corriente de aire en un recinto de dimensiones teóricamente infinitas, de tal manera que las paredes no afectan a la difusión del aire

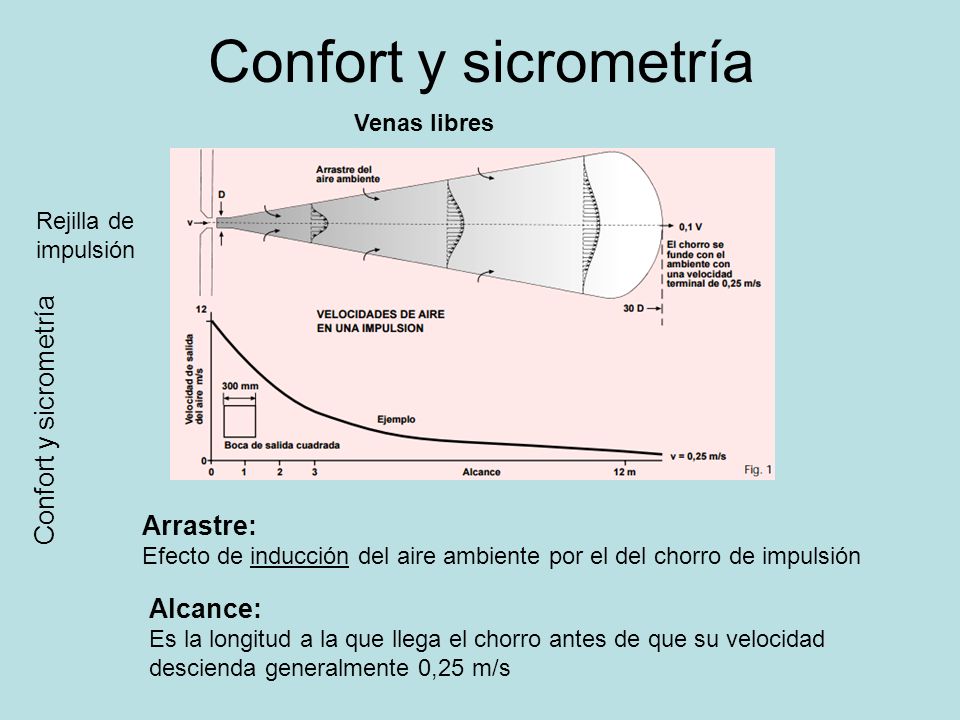

28 Confort y sicrometría Venas libres Arrastre: Efecto de inducción del aire ambiente por el del chorro de impulsión Rejilla de impulsión Alcance: Es la longitud a la que llega el chorro antes de que su velocidad descienda generalmente 0,25 m/s

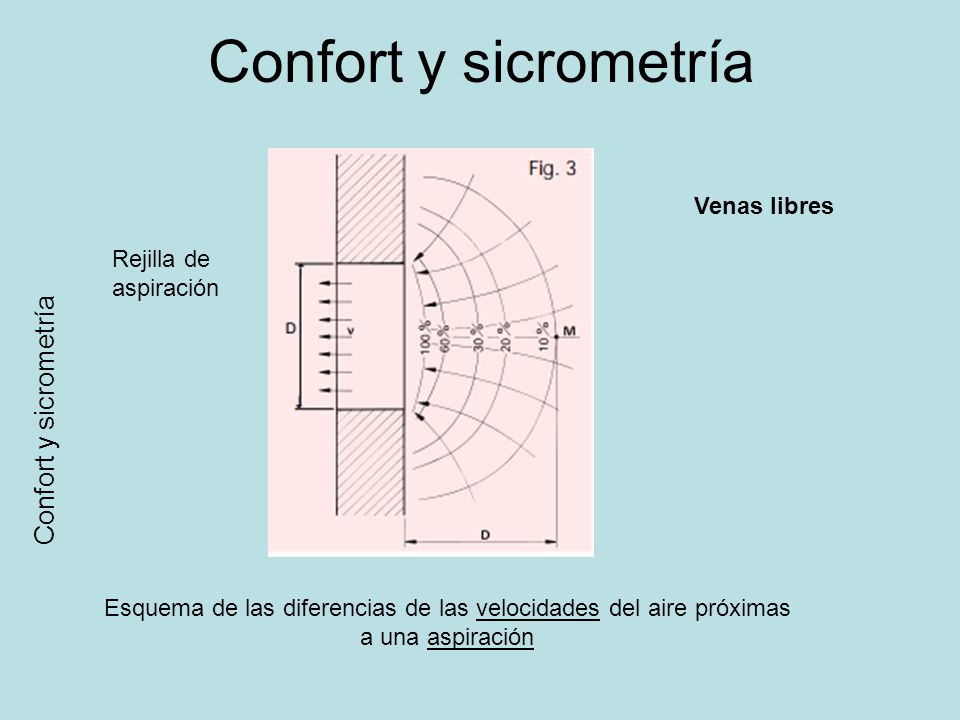

29 Confort y sicrometría Esquema de las diferencias de las velocidades del aire próximas a una aspiración Venas libres Rejilla de aspiración

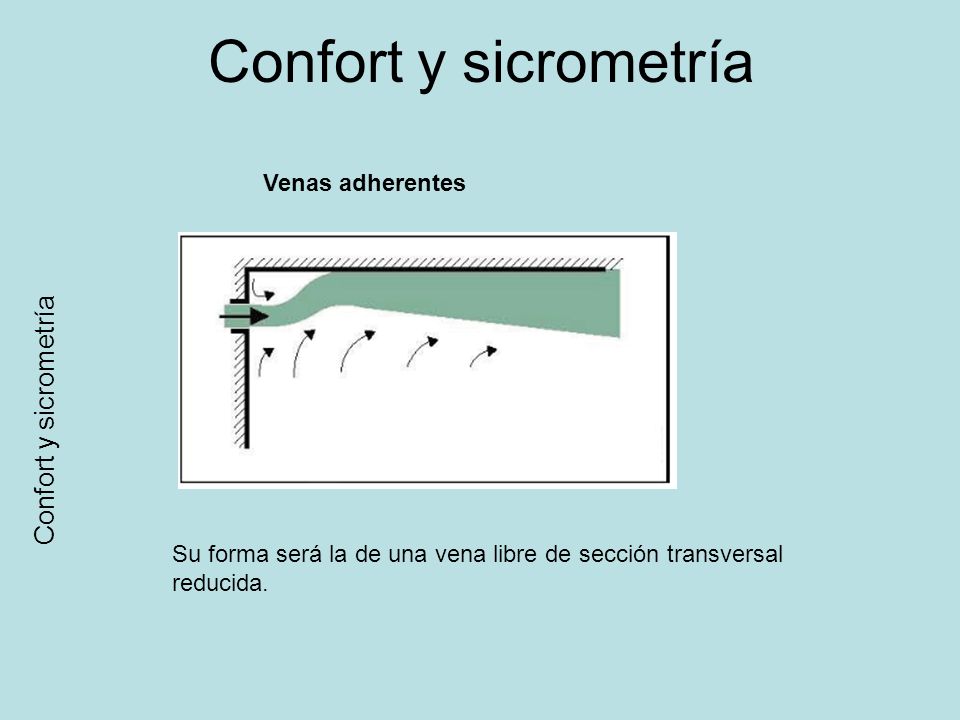

30 Confort y sicrometría Venas adherentes Su forma será la de una vena libre de sección transversal reducida.

31 Confort y sicrometría La vena tiende a mantenerse adherida a la superficie gracias a la depresión creada por la velocidad del aire. Este Fenómeno es denominado Efecto Coanda y es función de la distancia de la rejilla al techo. En este tipo de vena las velocidades del aire se reduce sustancialmente así como la estabilidad de la temperatura de mezcla

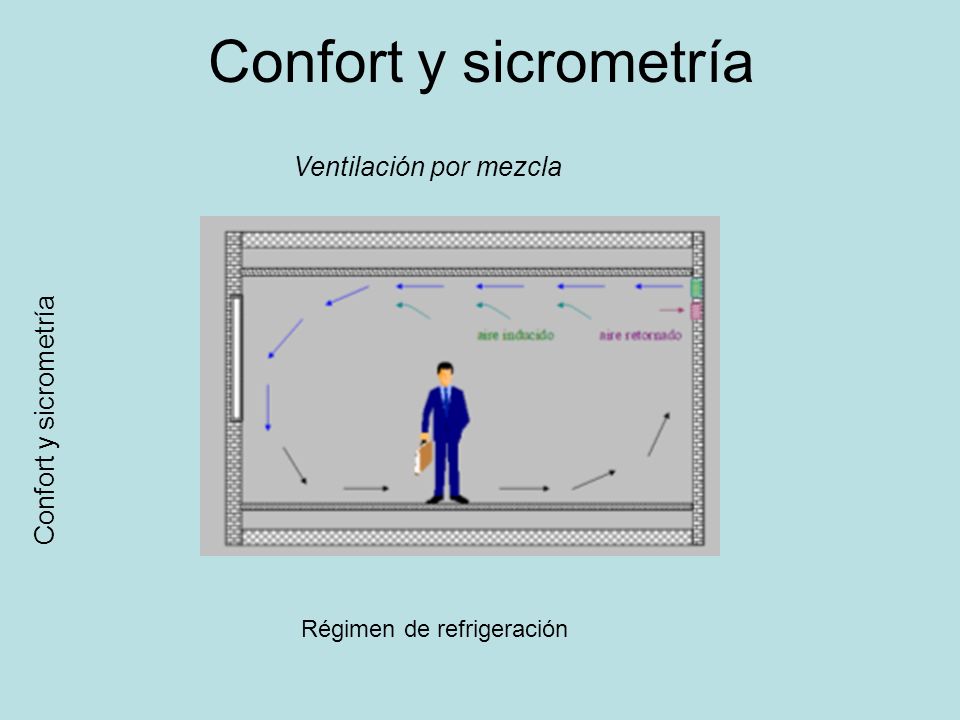

32 Confort y sicrometría Ventilación por mezcla Régimen de refrigeración

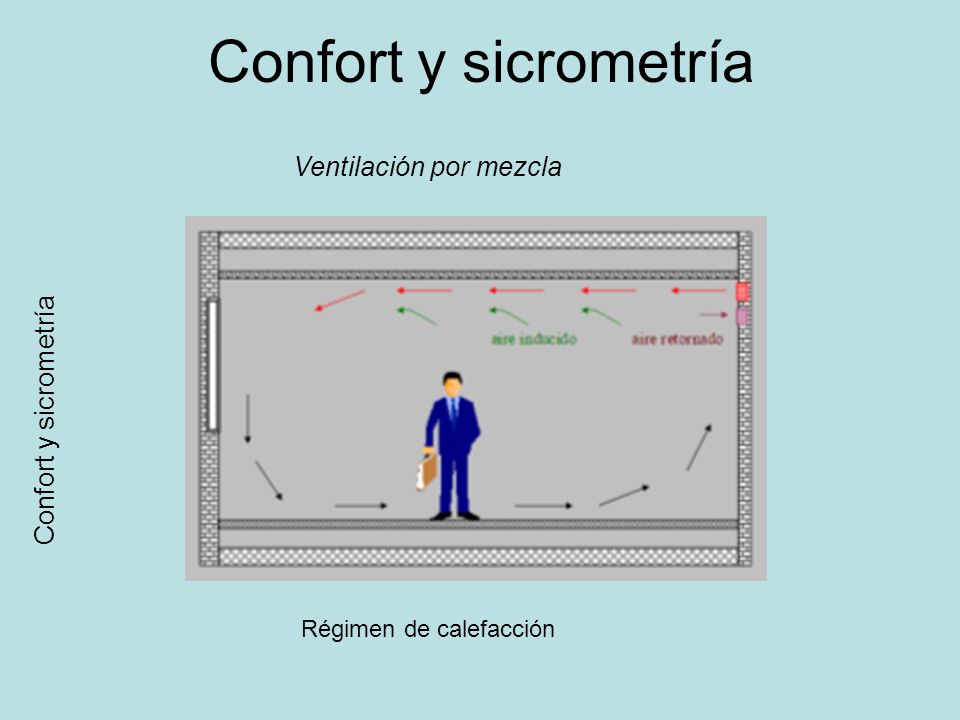

33 Confort y sicrometría Ventilación por mezcla Régimen de calefacción

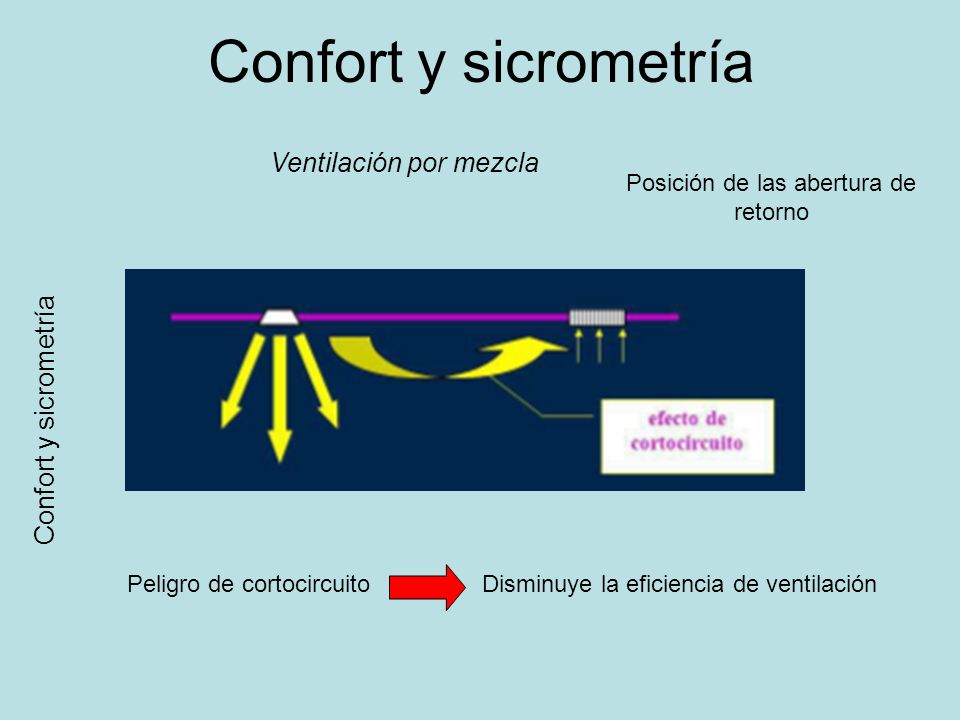

34 Confort y sicrometría Ventilación por mezcla Peligro de cortocircuitoDisminuye la eficiencia de ventilación Posición de las abertura de retorno

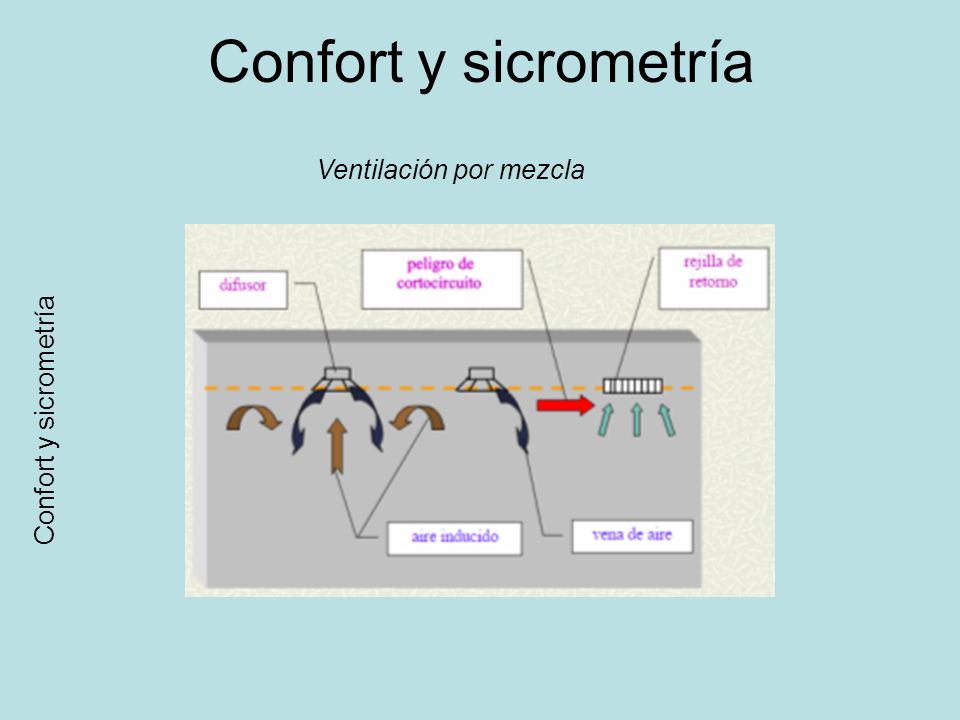

35 Confort y sicrometría Ventilación por mezcla

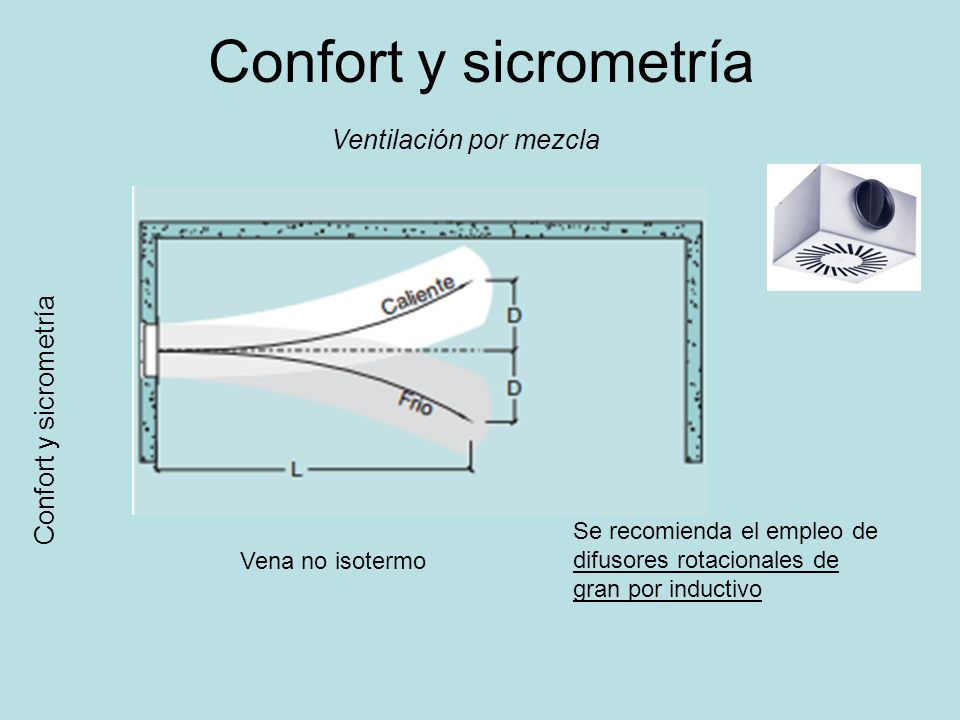

36 Confort y sicrometría Ventilación por mezcla Vena no isotermo Se recomienda el empleo de difusores rotacionales de gran por inductivo

37 Confort y sicrometría Ventilación por mezcla Los difusores de geometría fija no son aptos para la difusión a temperatura alternativamente opuestas ( frío – calor)

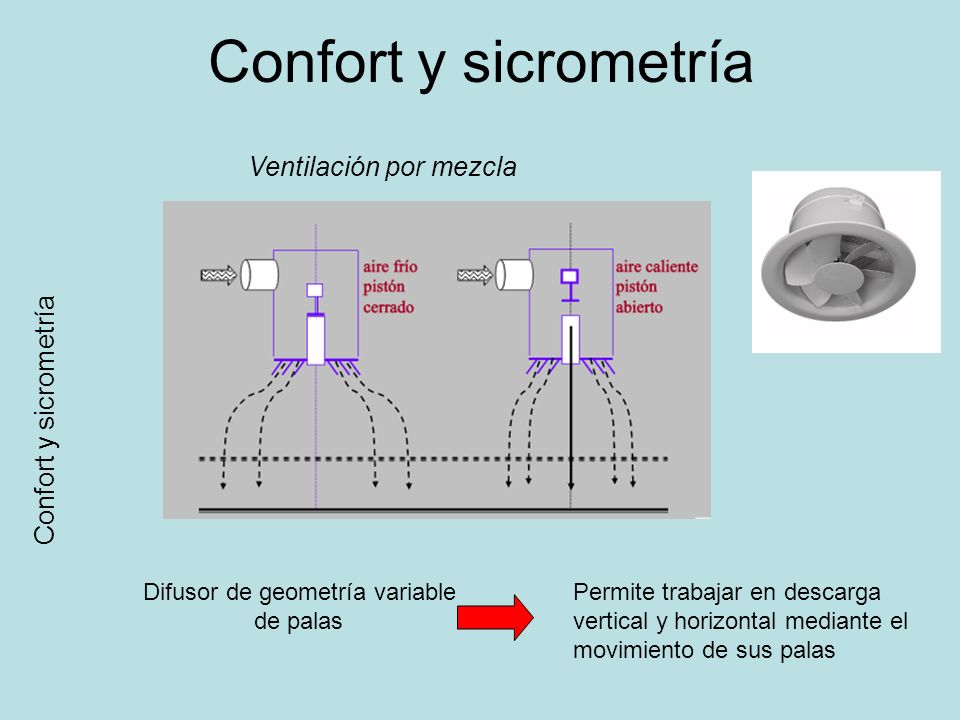

38 Confort y sicrometría Difusor de geometría variable de palas Permite trabajar en descarga vertical y horizontal mediante el movimiento de sus palas Ventilación por mezcla

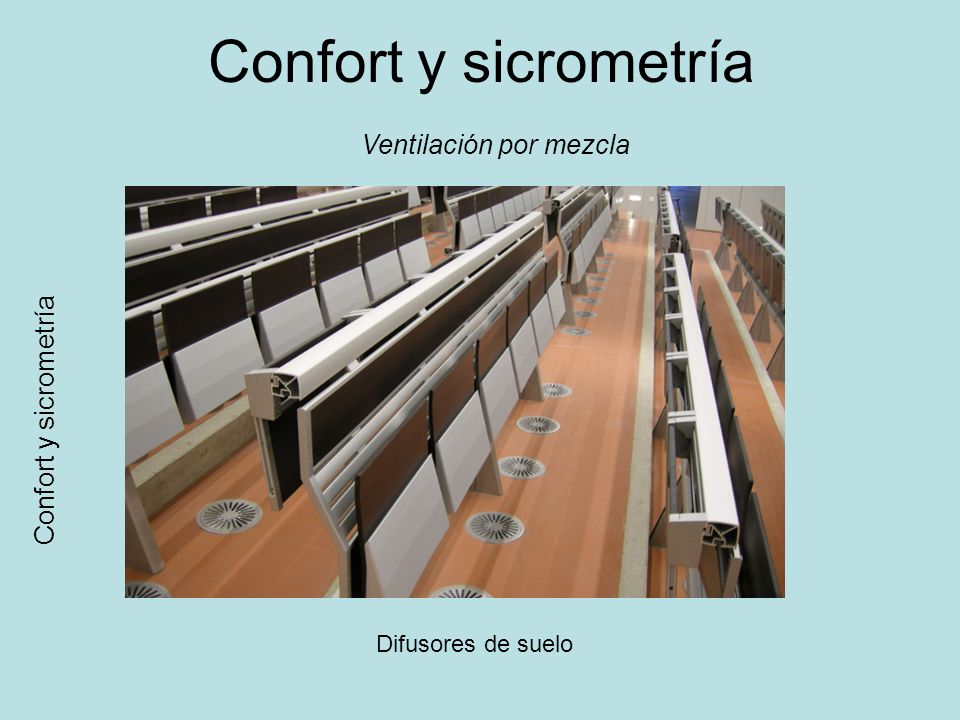

39 Confort y sicrometría Ventilación por mezcla Difusores de suelo

40 Confort y sicrometría Ventilación por mezcla Difusores de suelo

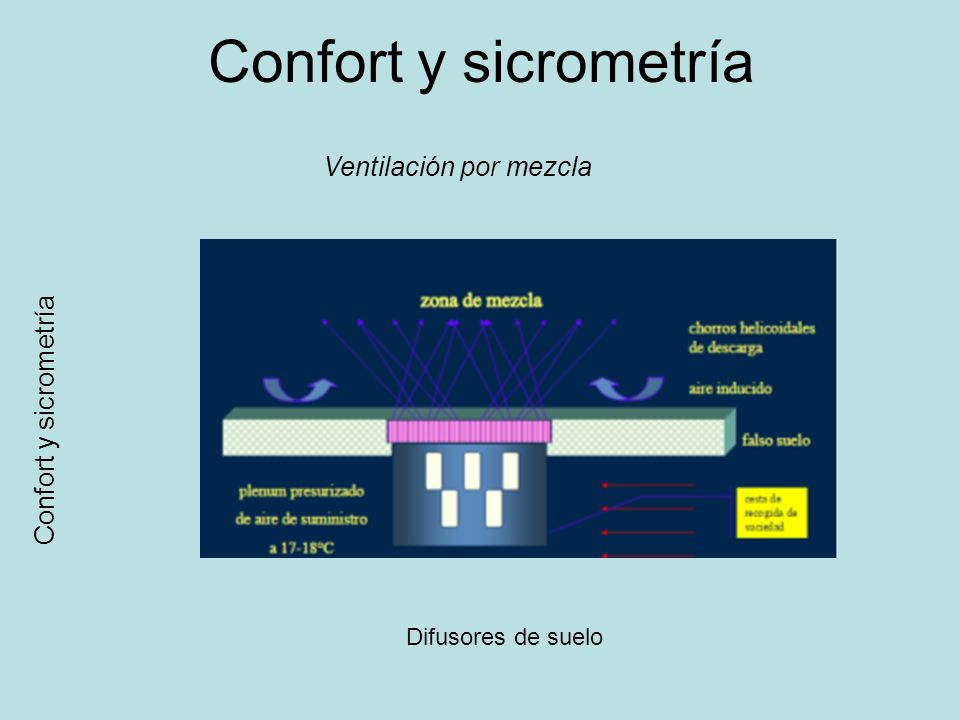

41 Confort y sicrometría Difusores de suelo Ventilación por mezcla

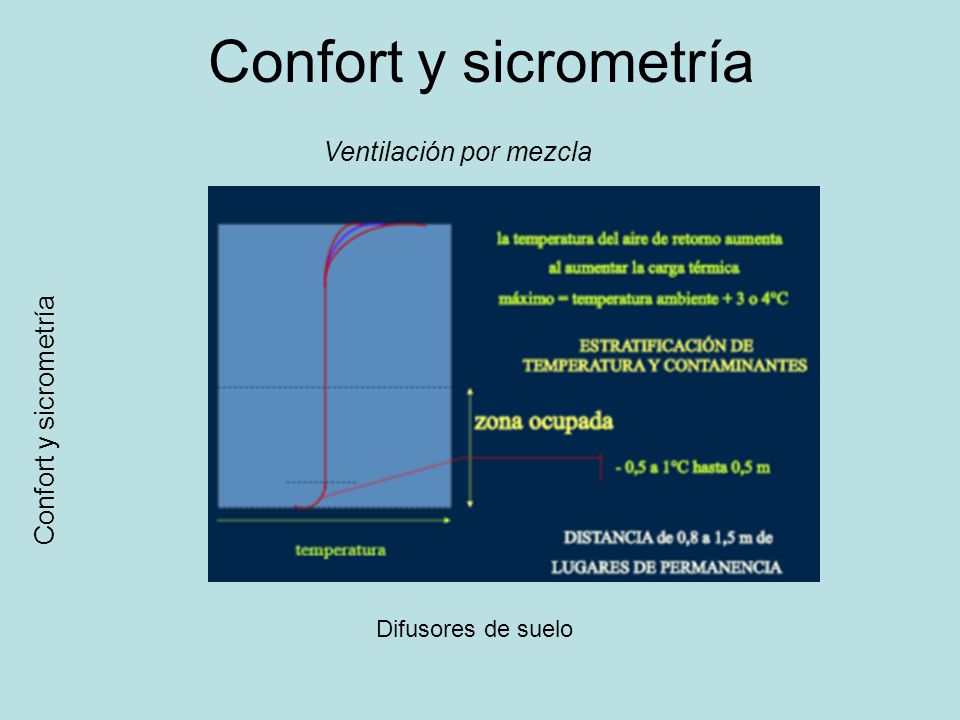

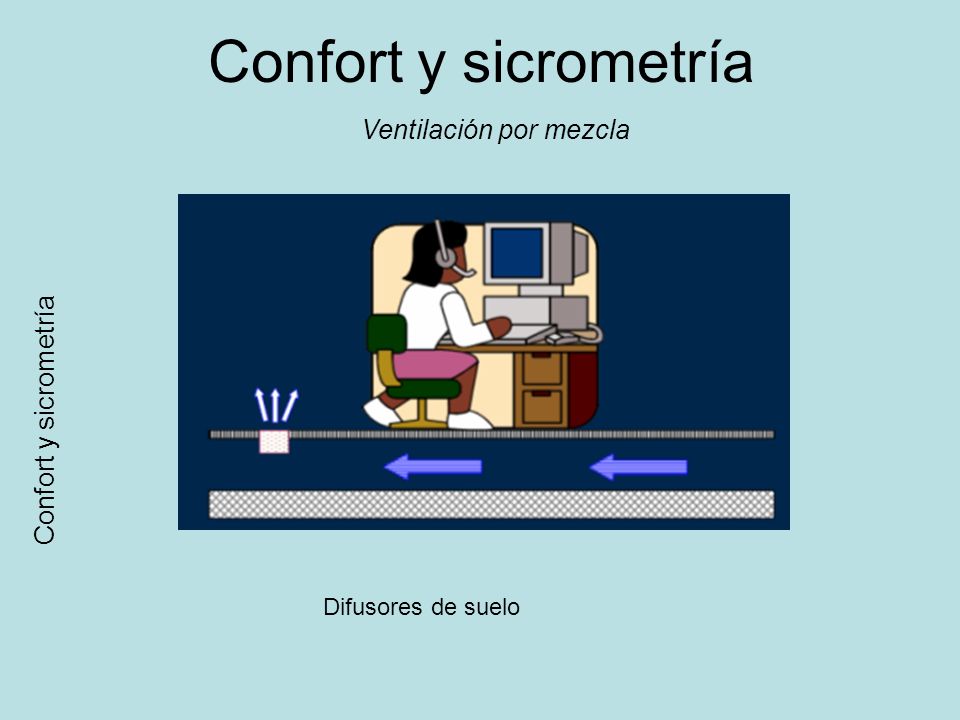

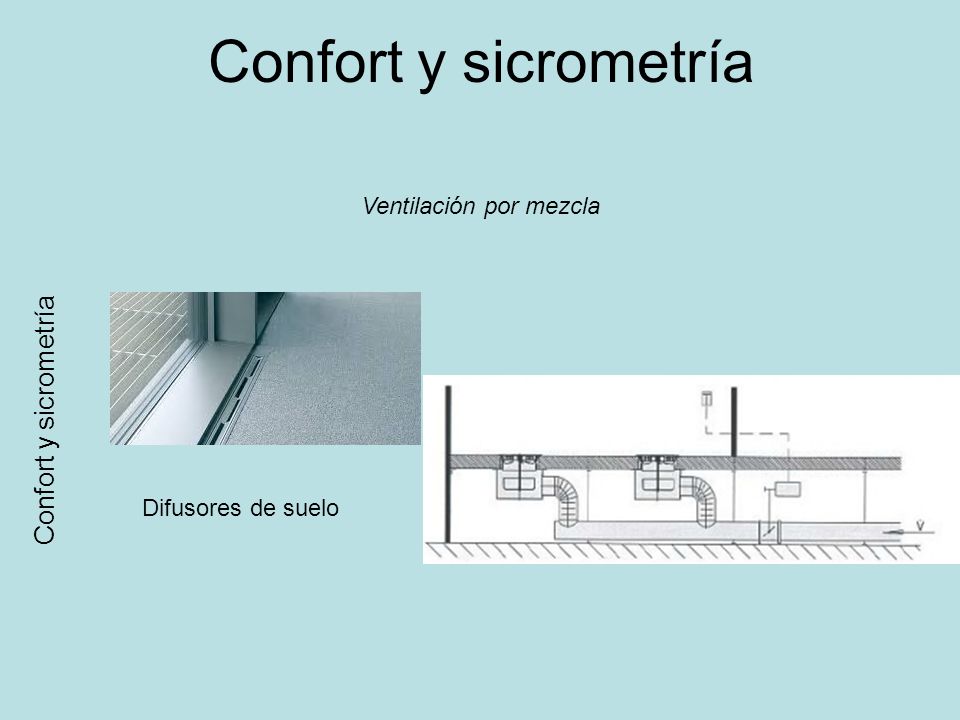

42 Confort y sicrometría Difusores de suelo Ventilación por mezcla

43 Confort y sicrometría Difusores de suelo Ventilación por mezcla

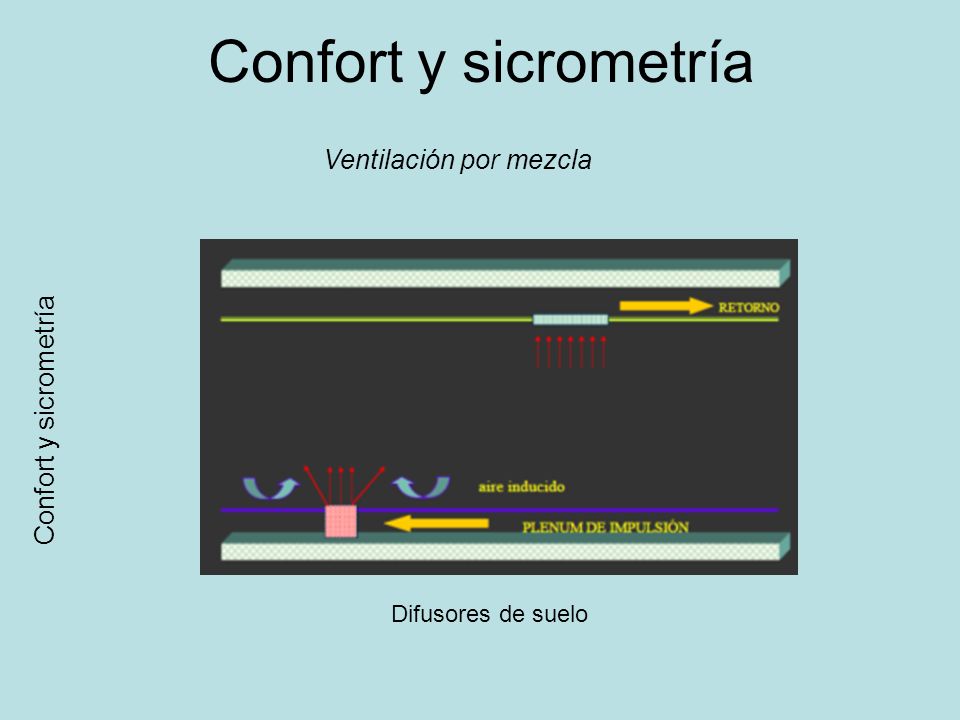

44 Confort y sicrometría Ventilación por mezcla Difusores de suelo

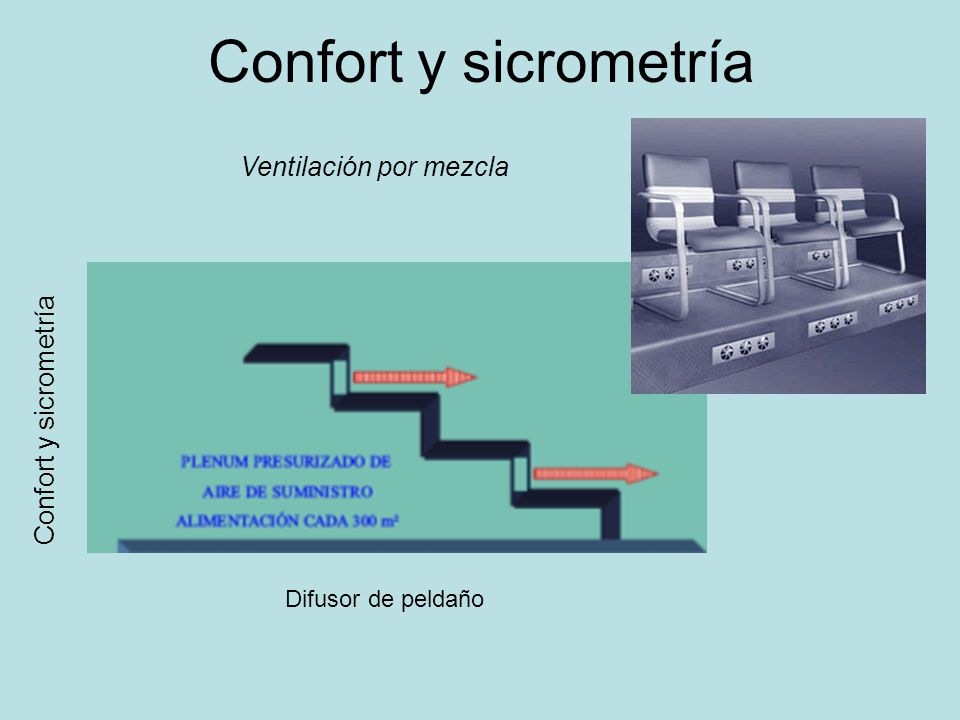

45 Confort y sicrometría Ventilación por mezcla Difusor de peldaño

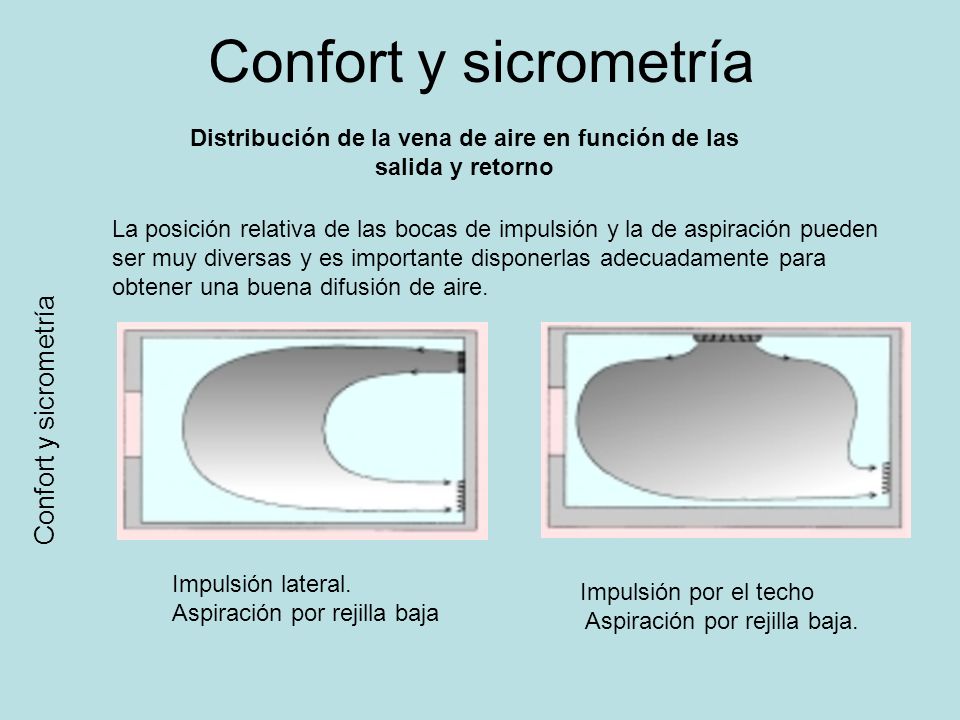

46 Confort y sicrometría La posición relativa de las bocas de impulsión y la de aspiración pueden ser muy diversas y es importante disponerlas adecuadamente para obtener una buena difusión de aire. Impulsión lateral. Aspiración por rejilla baja Impulsión por el techo Aspiración por rejilla baja. Distribución de la vena de aire en función de las salida y retorno

47 Confort y sicrometría Impulsión y aspiración por el suelo Impulsión y aspiración en un bloque, con bocas en distintas direcciones. Distribución de la vena de aire en función de las salida y retorno

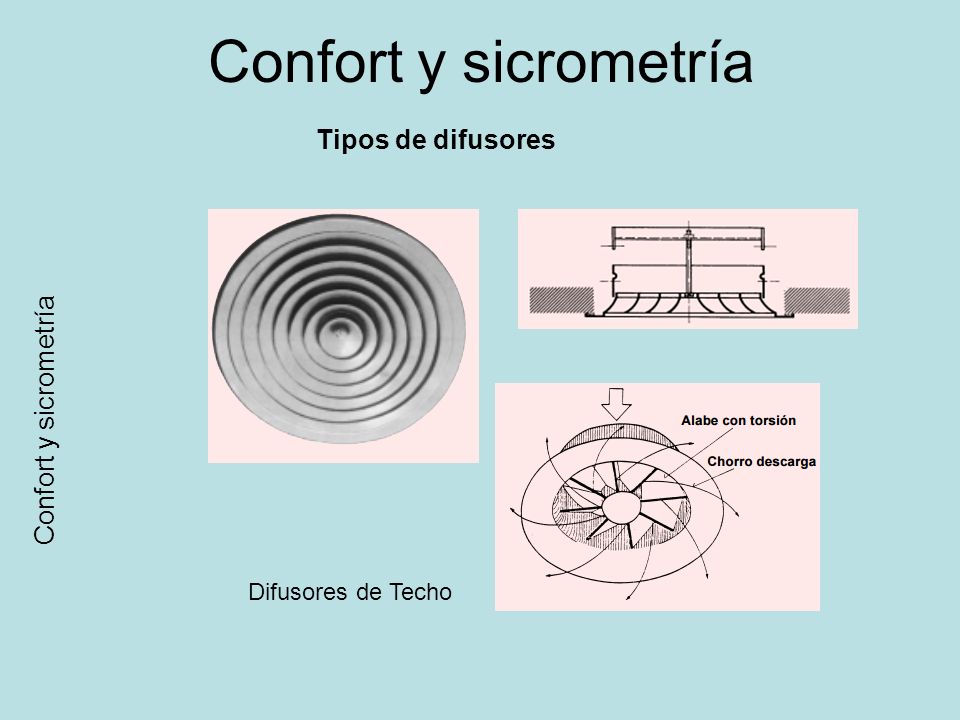

48 Confort y sicrometría Tipos de difusores Difusores de Techo

49 Confort y sicrometría Tipos de difusores Difusores de Techo

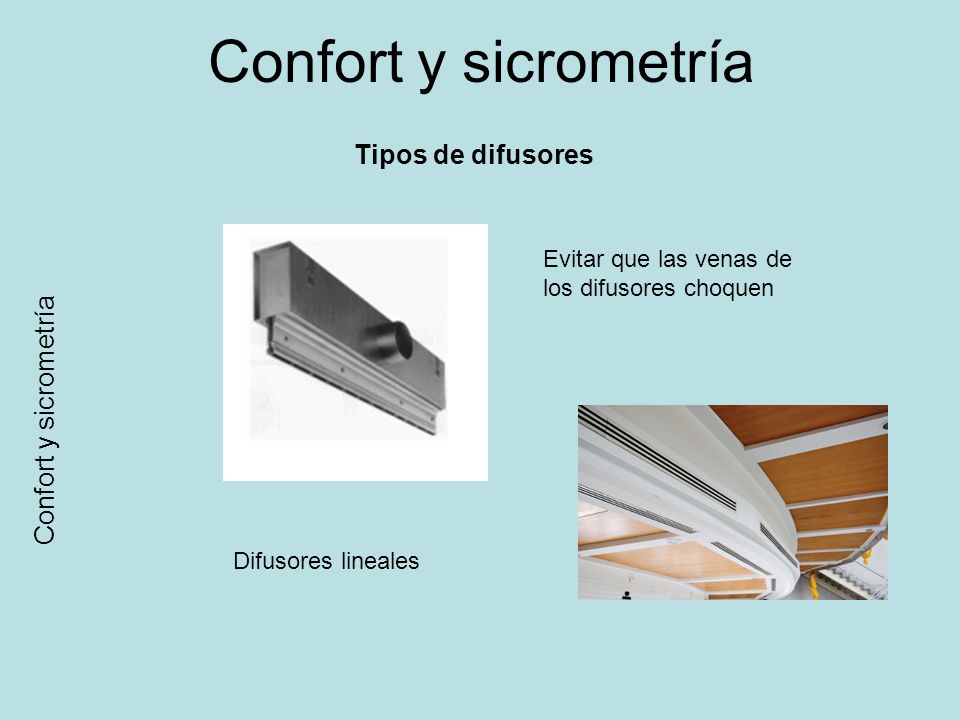

50 Confort y sicrometría Tipos de difusores Difusores lineales Evitar que las venas de los difusores choquen

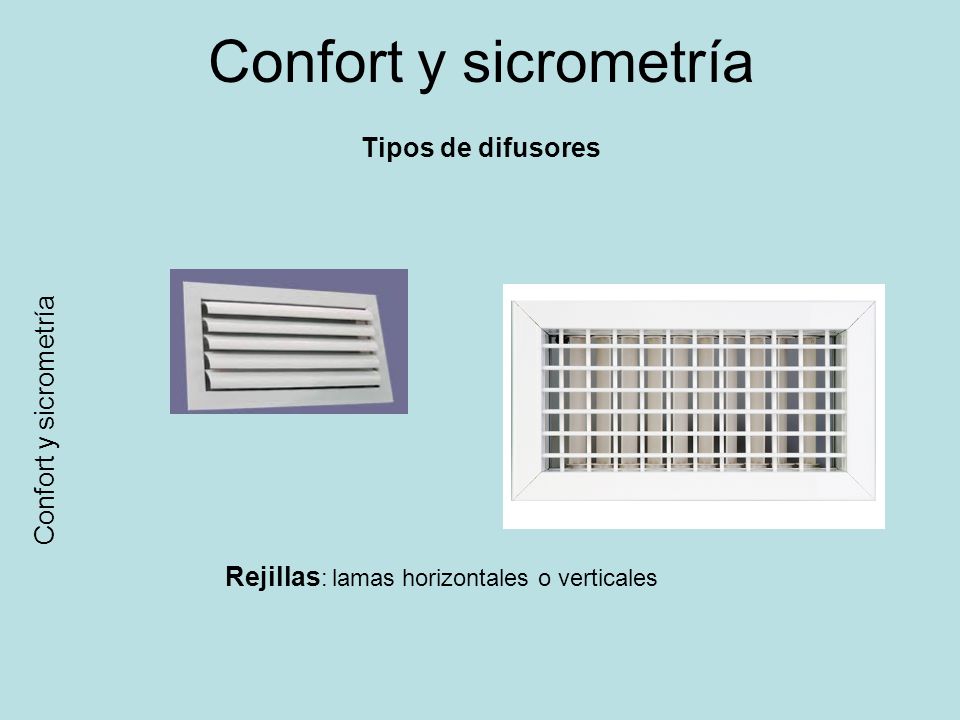

51 Confort y sicrometría Tipos de difusores Rejillas : lamas horizontales o verticales

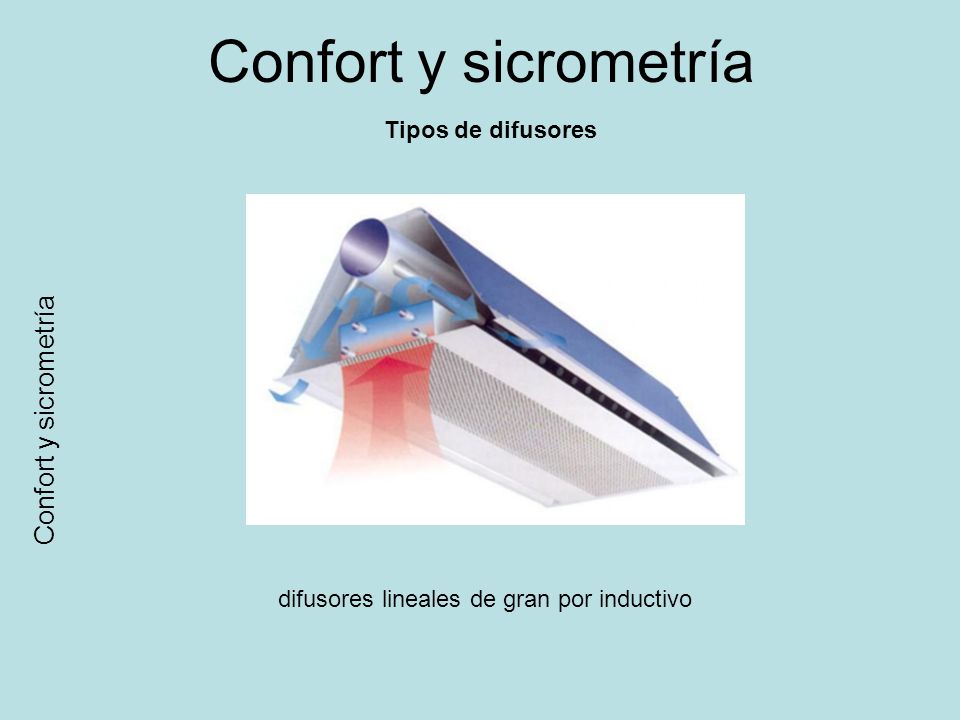

52 Confort y sicrometría difusores lineales de gran por inductivo Tipos de difusores

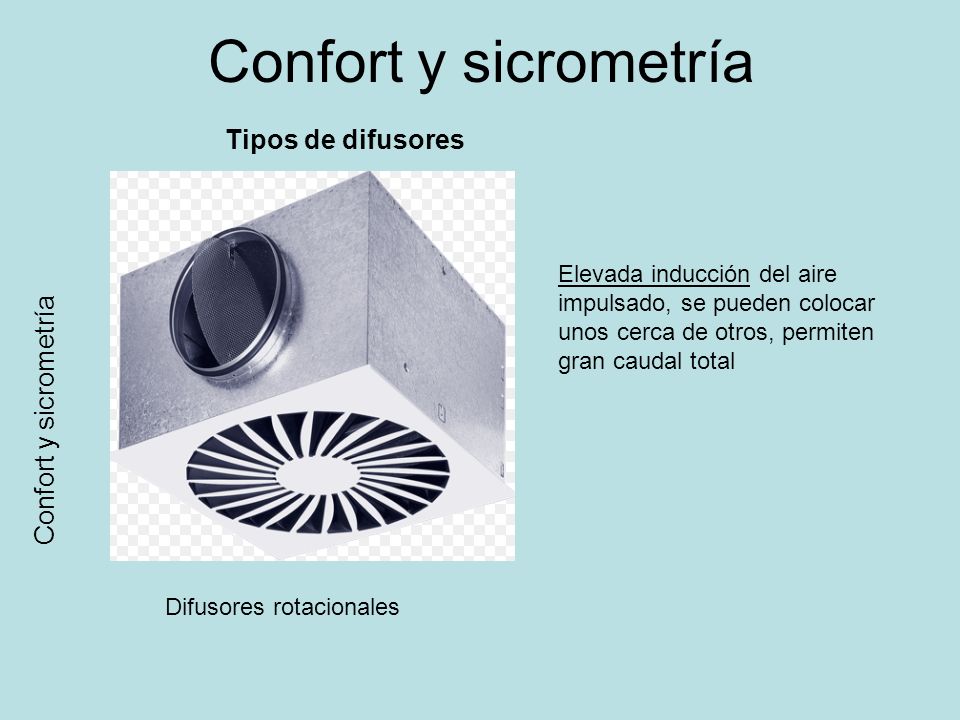

53 Confort y sicrometría Tipos de difusores Difusores rotacionales Elevada inducción del aire impulsado, se pueden colocar unos cerca de otros, permiten gran caudal total

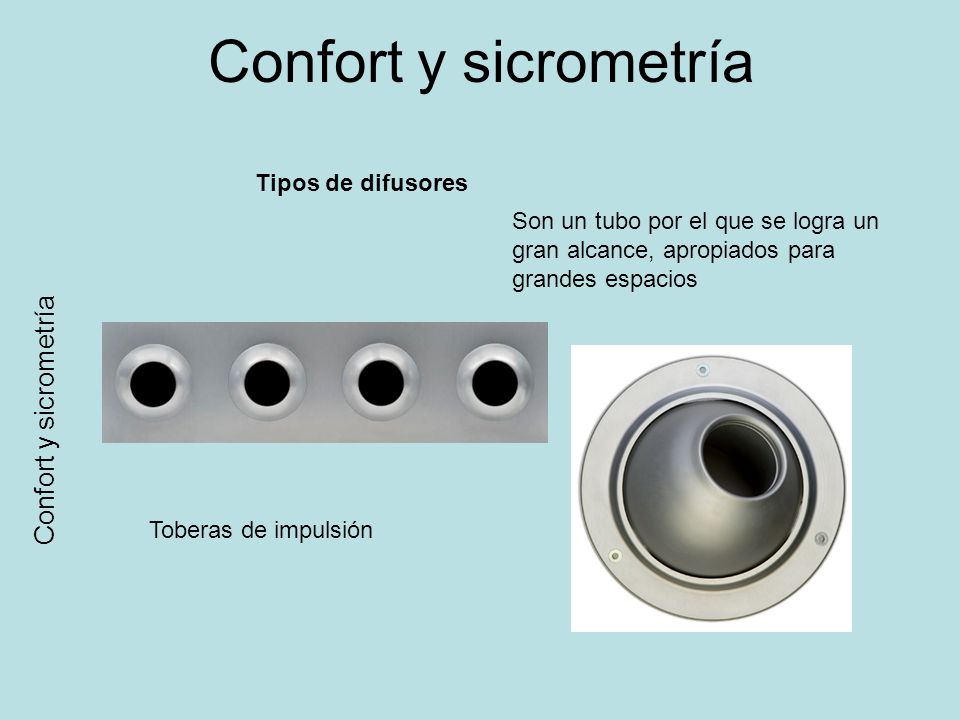

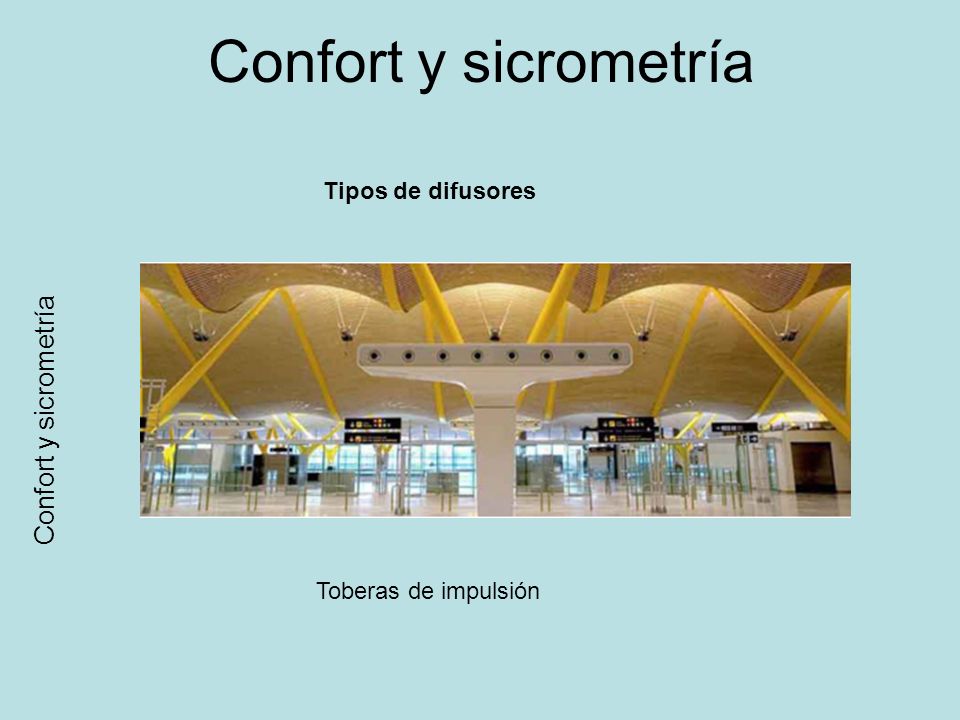

54 Confort y sicrometría Toberas de impulsión Son un tubo por el que se logra un gran alcance, apropiados para grandes espacios Tipos de difusores

55 Confort y sicrometría Toberas de impulsión Tipos de difusores

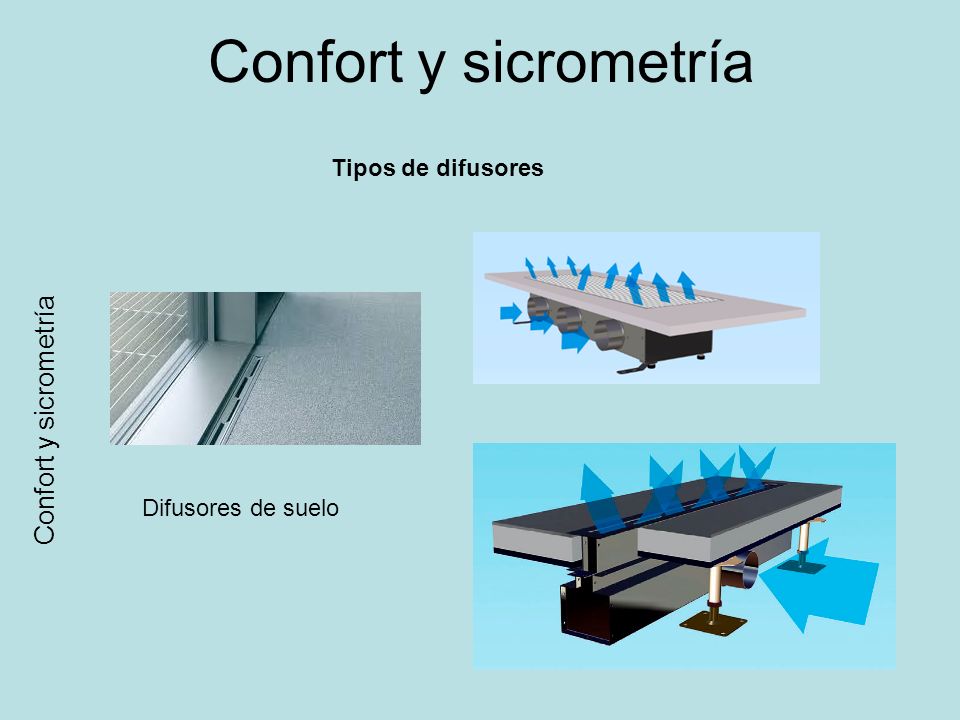

56 Confort y sicrometría Difusores de suelo Tipos de difusores
