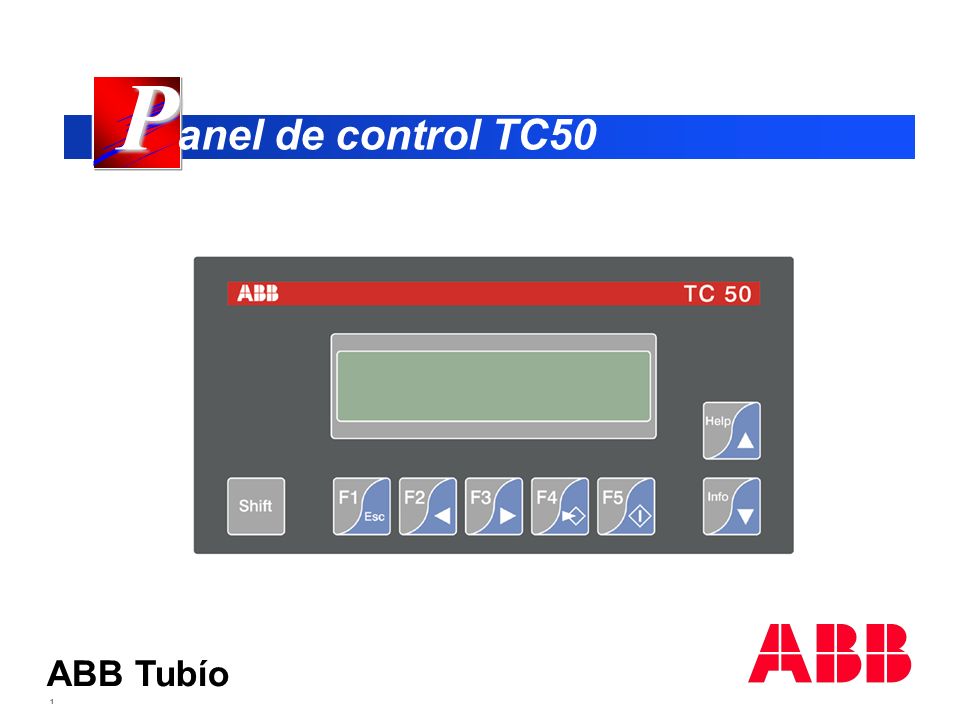

1 ABB Tubío 1 P P anel de control TC50

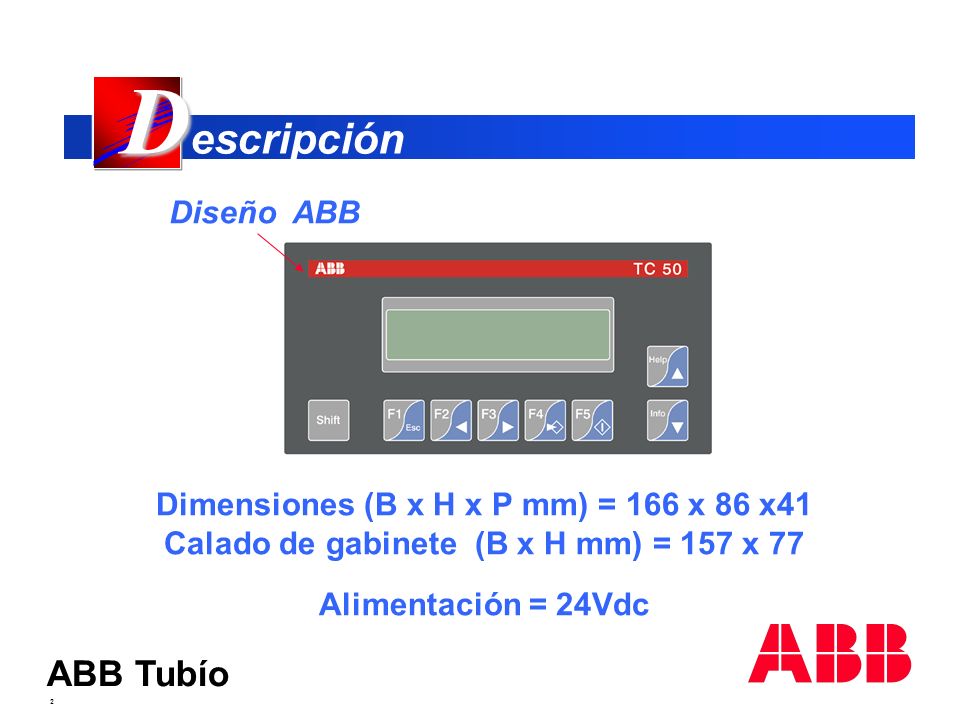

2 ABB Tubío 2 D D escripción Diseño ABB Dimensiones (B x H x P mm) = 166 x 86 x41 Calado de gabinete (B x H mm) = 157 x 77 Alimentación = 24Vdc

3 ABB Tubío 3 4 2 líneas de 20 caractéres 4 128 páginas 4 8 variables por página 4 128 alarmas / texto de ayuda 4 5 teclas de función personalizables 4 Protección al frente IP 65 C C aracterísticas

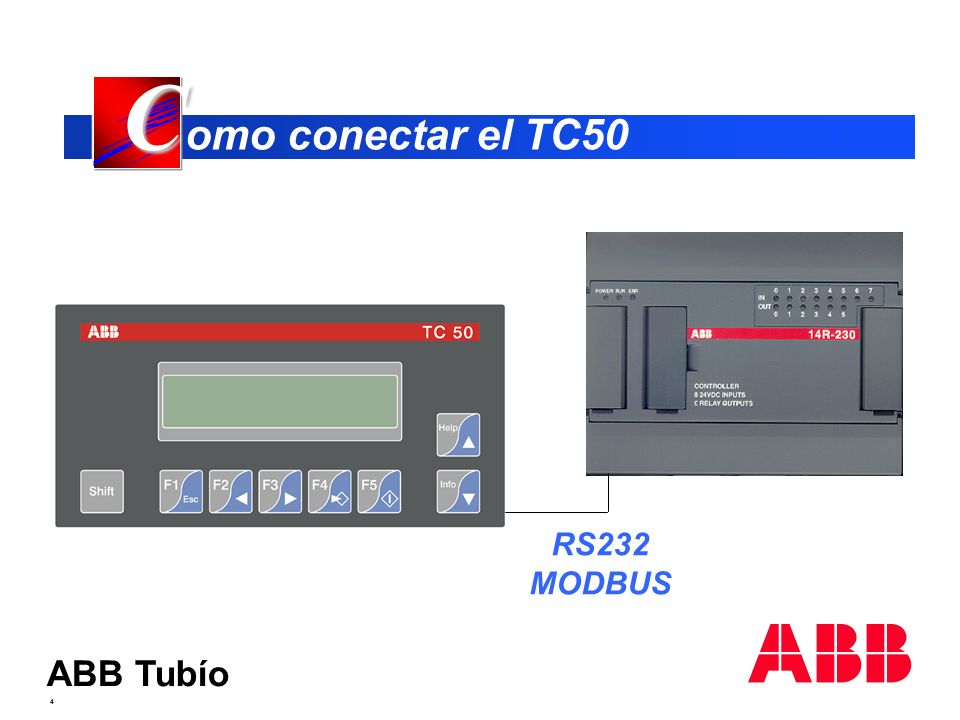

4 ABB Tubío 4 C C omo conectar el TC50 RS232 MODBUS

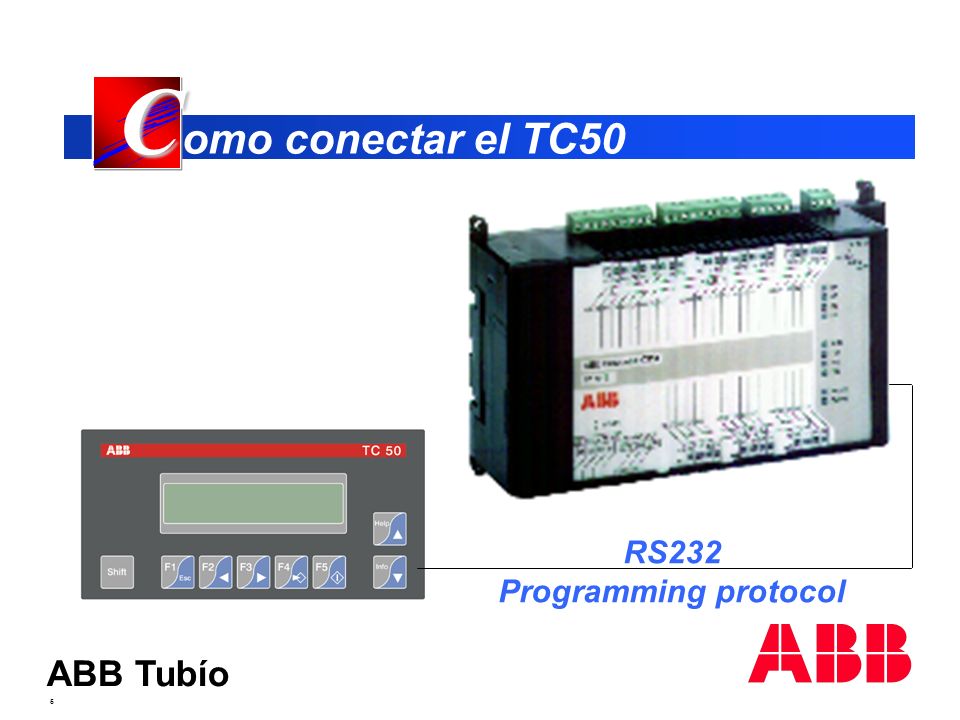

5 ABB Tubío 5 RS232 Programming protocol C C omo conectar el TC50

6 ABB Tubío 6 4 Panel de control para todas las unidades AC31 (MODBUS o protocolo de programación) 4 Software de programación en entorno Windows 4 Software de programación disponible en 5 idiomas (Inglés, Francés, Alemán, Italiano, Español) 4 Los mensajes también pueden ser programados en 5 idiomas V V entajas

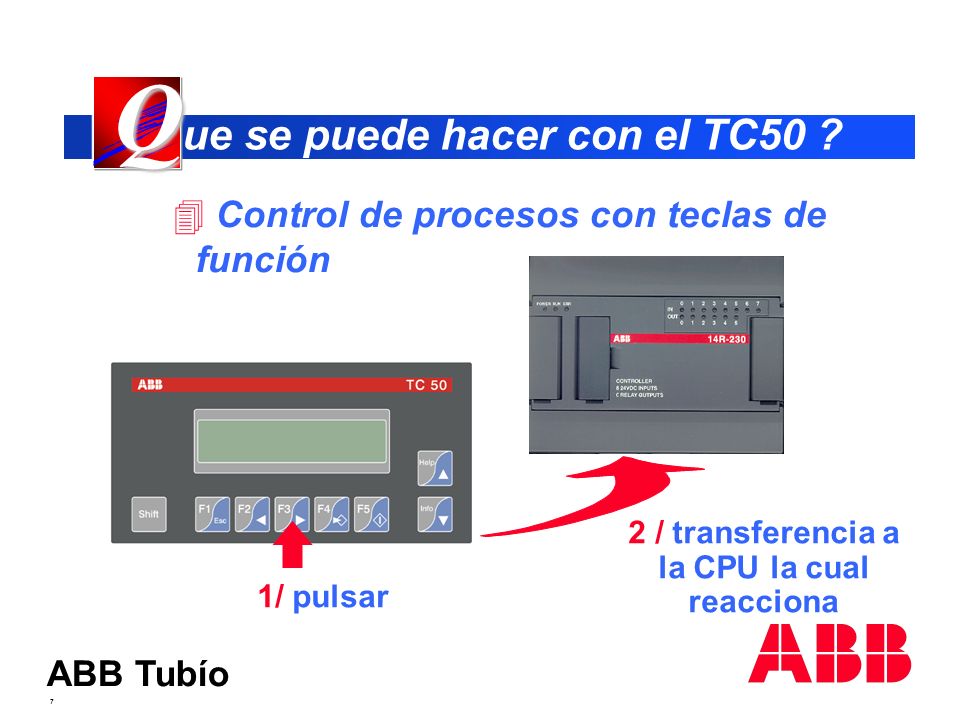

7 ABB Tubío 7 4 Control de procesos con teclas de función Q Q ue se puede hacer con el TC50 ? 1/ pulsar 2 / transferencia a la CPU la cual reacciona

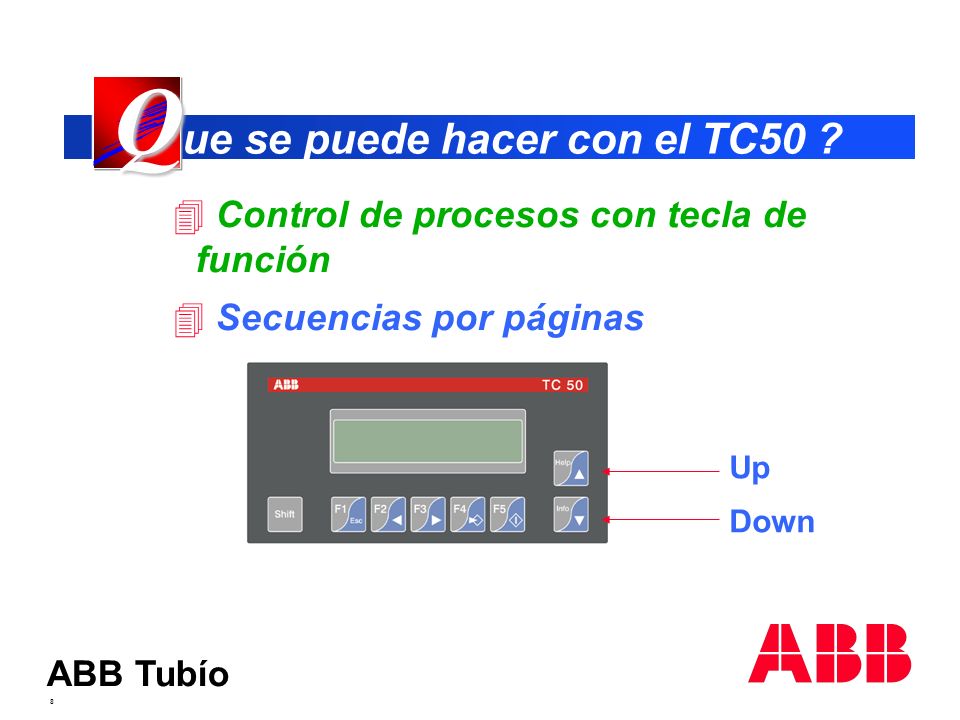

8 ABB Tubío 8 4 Control de procesos con tecla de función 4 Secuencias por páginas Up Down Q Q ue se puede hacer con el TC50 ?

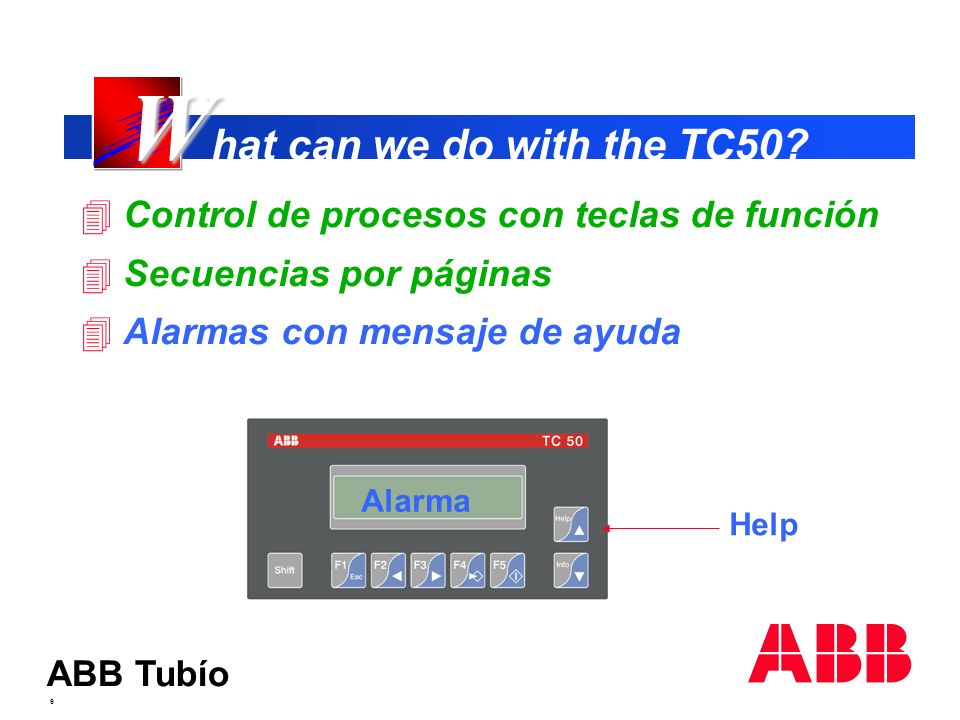

9 ABB Tubío 9 4 Control de procesos con teclas de función 4 Secuencias por páginas 4 Alarmas con mensaje de ayuda W W hat can we do with the TC50? Help Alarma

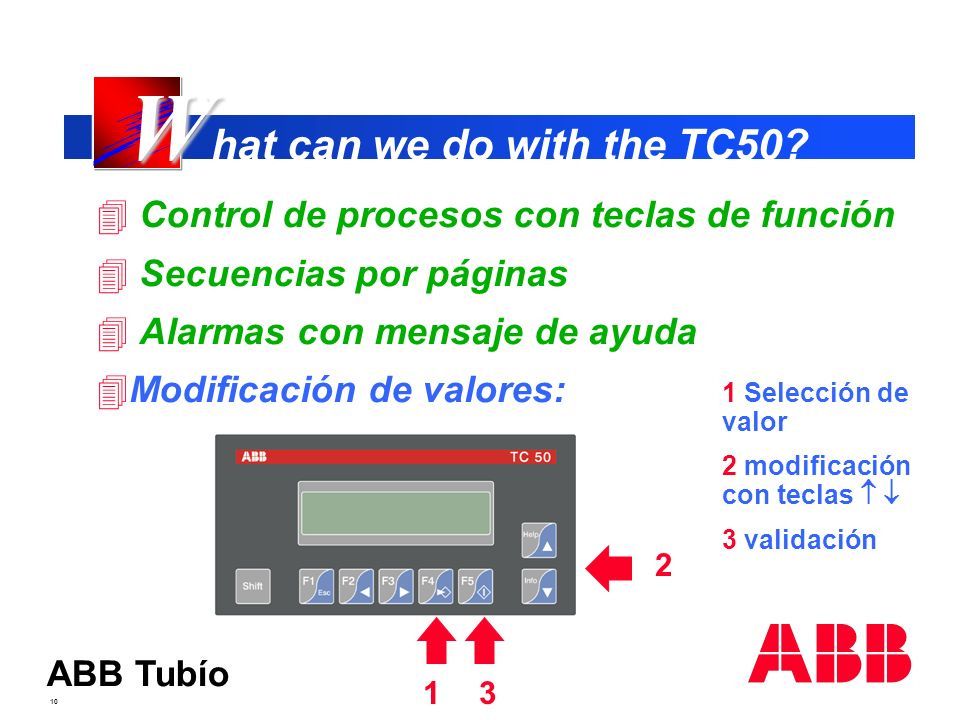

10 ABB Tubío 10 4 Control de procesos con teclas de función 4 Secuencias por páginas 4 Alarmas con mensaje de ayuda 4Modificación de valores: W W hat can we do with the TC50? 13 2 1 Selección de valor 2 modificación con teclas   3 validación

11 ABB Tubío 11 4Con el software de programación TCWIN (for Windows NT or 95) T T C50 programming

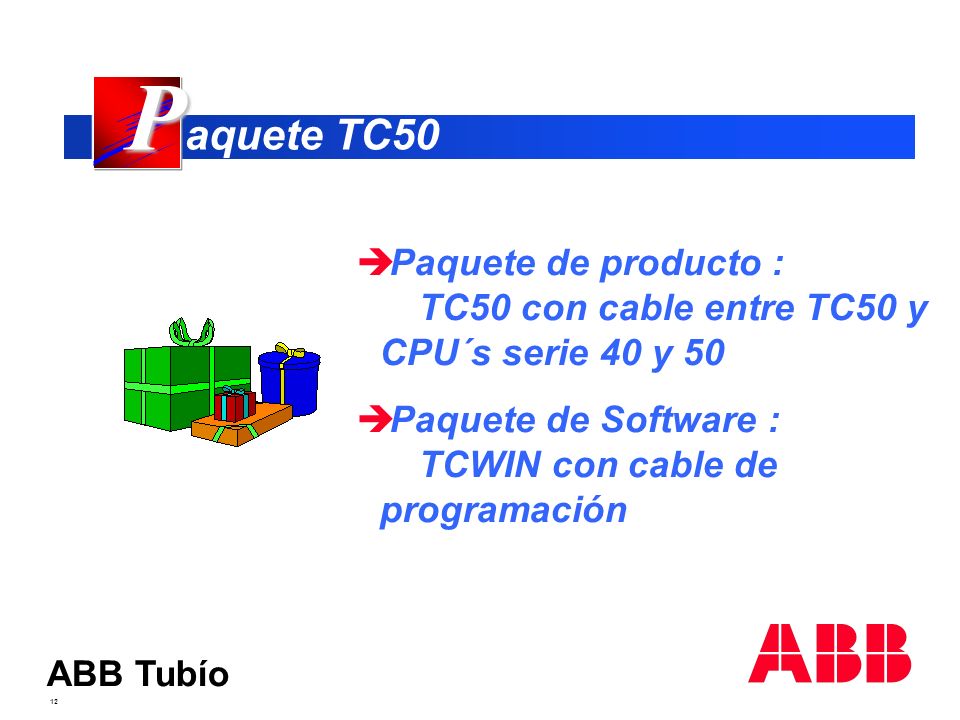

12 ABB Tubío 12 è Paquete de producto : TC50 con cable entre TC50 y CPU´s serie 40 y 50 è Paquete de Software : TCWIN con cable de programación P P aquete TC50
