1 Protección multifunción

2 ÍNDICE 1.Características 2.Funciones 3.Modelos disponibles 4.Software de comunicaciones

3 Características smART P500

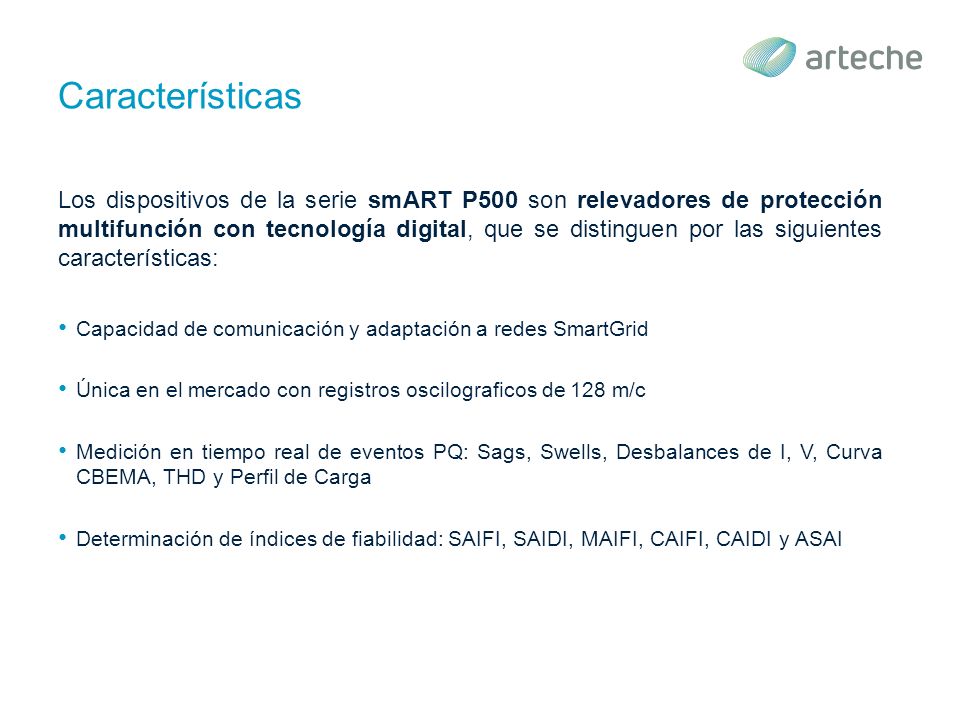

4 Características Los dispositivos de la serie smART P500 son relevadores de protección multifunción con tecnología digital, que se distinguen por las siguientes características: Capacidad de comunicación y adaptación a redes SmartGrid Única en el mercado con registros oscilograficos de 128 m/c Medición en tiempo real de eventos PQ: Sags, Swells, Desbalances de I, V, Curva CBEMA, THD y Perfil de Carga Determinación de índices de fiabilidad: SAIFI, SAIDI, MAIFI, CAIFI, CAIDI y ASAI

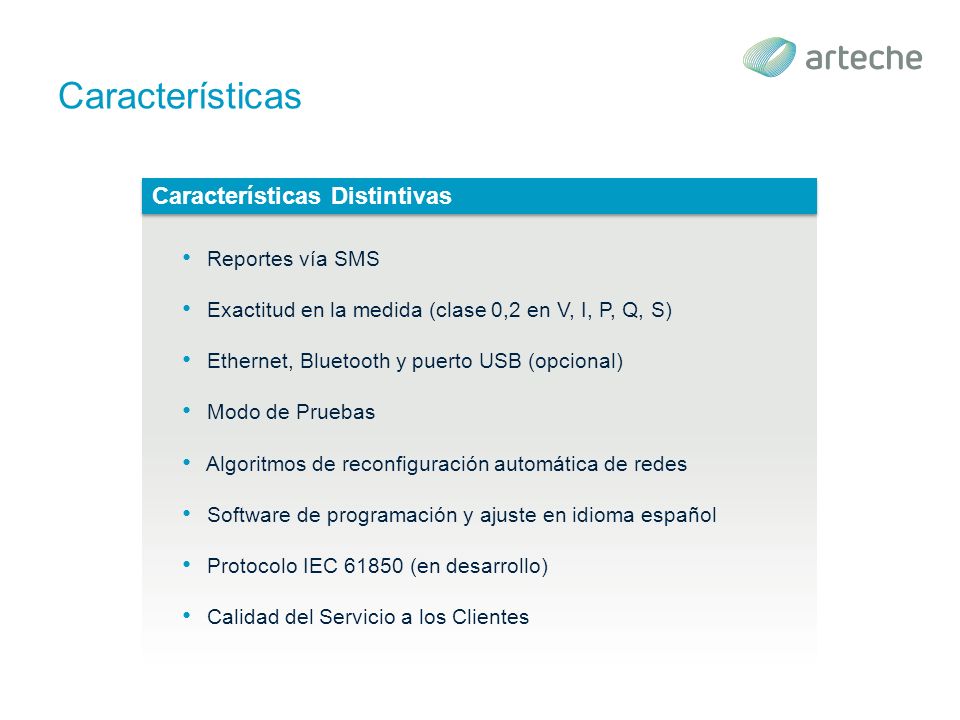

5 Características Reportes vía SMS Exactitud en la medida (clase 0,2 en V, I, P, Q, S) Ethernet, Bluetooth y puerto USB (opcional) Modo de Pruebas Algoritmos de reconfiguración automática de redes Software de programación y ajuste en idioma español Protocolo IEC 61850 (en desarrollo) Calidad del Servicio a los Clientes Características Distintivas

6 Características Los relevadores de la serie smART P500 permiten realizar funciones de: Protección Medición Control Registros oscilográficos Informes y localización de fallas Registros de eventos Calidad de Energía (PQ) Autodiagnóstico

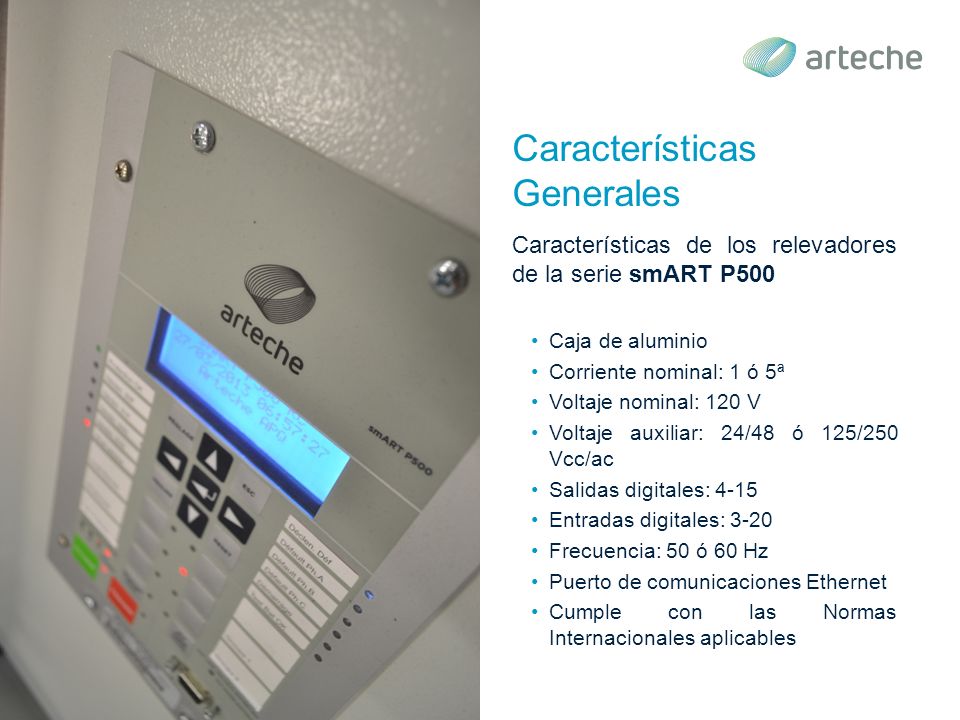

7 Características de los relevadores de la serie smART P500 Caja de aluminio Corriente nominal: 1 ó 5ª Voltaje nominal: 120 V Voltaje auxiliar: 24/48 ó 125/250 Vcc/ac Salidas digitales: 4-15 Entradas digitales: 3-20 Frecuencia: 50 ó 60 Hz Puerto de comunicaciones Ethernet Cumple con las Normas Internacionales aplicables Características Generales

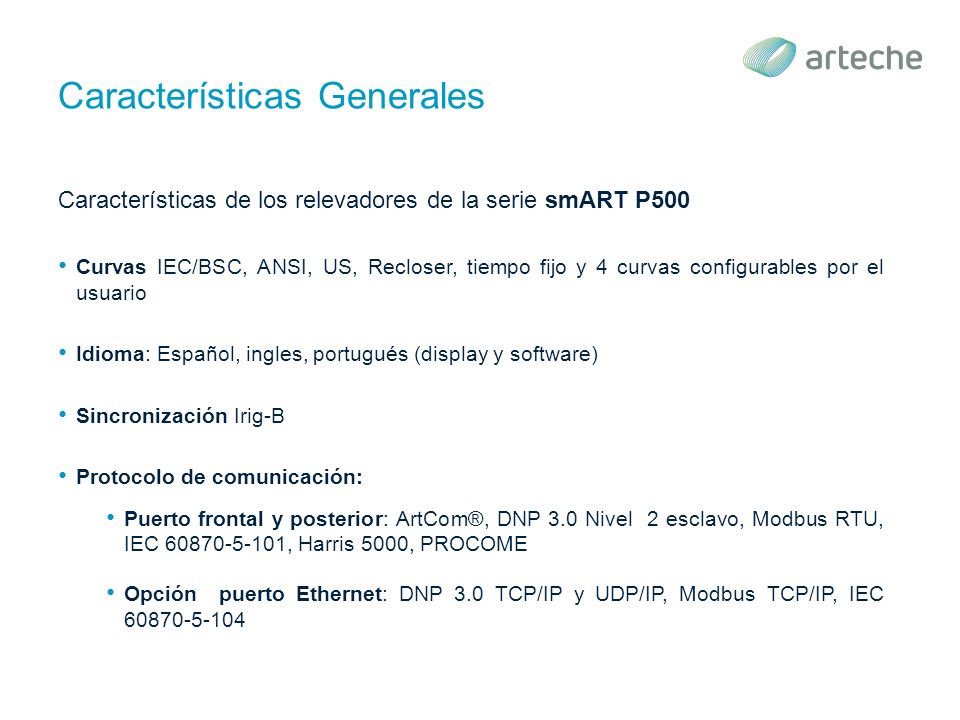

8 Características de los relevadores de la serie smART P500 Curvas IEC/BSC, ANSI, US, Recloser, tiempo fijo y 4 curvas configurables por el usuario Idioma: Español, ingles, portugués (display y software) Sincronización Irig-B Protocolo de comunicación: Puerto frontal y posterior: ArtCom®, DNP 3.0 Nivel 2 esclavo, Modbus RTU, IEC 60870-5-101, Harris 5000, PROCOME Opción puerto Ethernet: DNP 3.0 TCP/IP y UDP/IP, Modbus TCP/IP, IEC 60870-5-104

9 Funciones smART P500

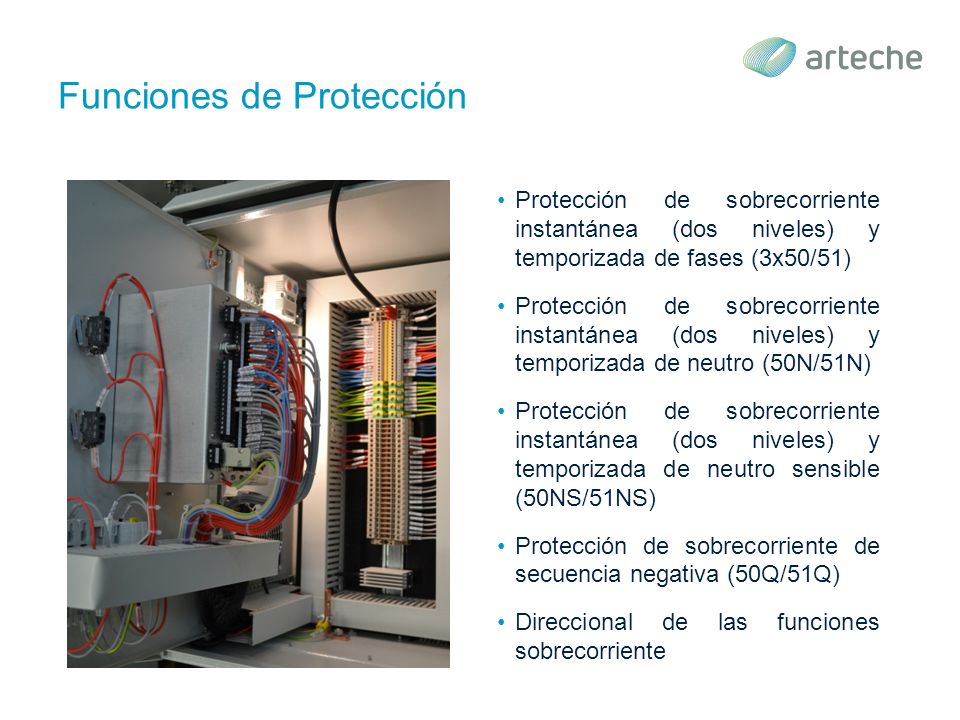

10 Funciones de Protección Protección de sobrecorriente instantánea (dos niveles) y temporizada de fases (3x50/51) Protección de sobrecorriente instantánea (dos niveles) y temporizada de neutro (50N/51N) Protección de sobrecorriente instantánea (dos niveles) y temporizada de neutro sensible (50NS/51NS) Protección de sobrecorriente de secuencia negativa (50Q/51Q) Direccional de las funciones sobrecorriente

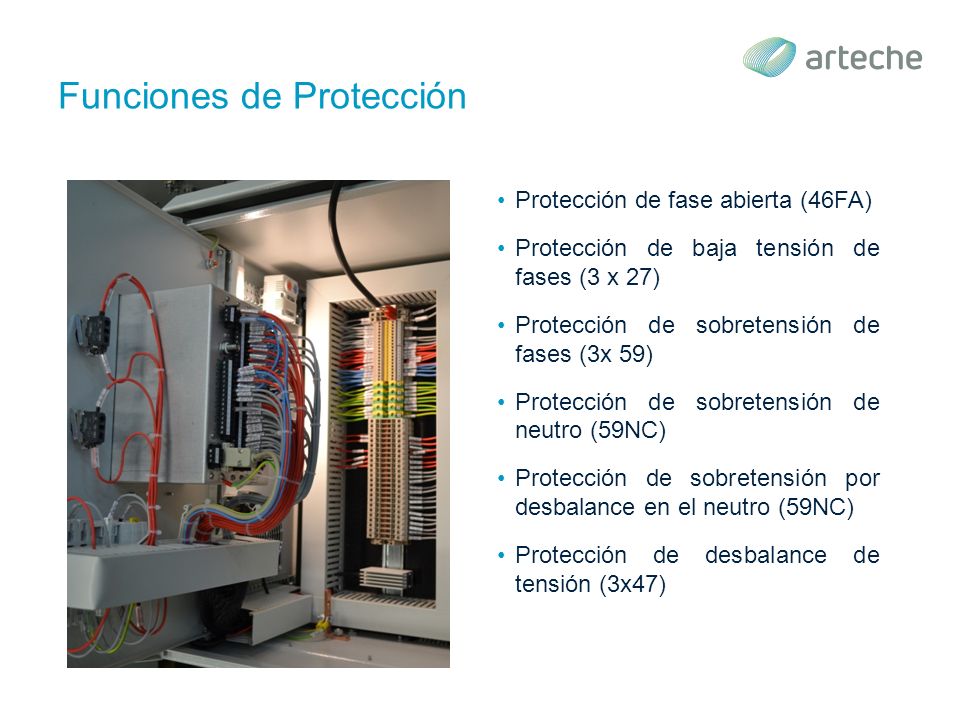

11 Funciones de Protección Protección de fase abierta (46FA) Protección de baja tensión de fases (3 x 27) Protección de sobretensión de fases (3x 59) Protección de sobretensión de neutro (59NC) Protección de sobretensión por desbalance en el neutro (59NC) Protección de desbalance de tensión (3x47)

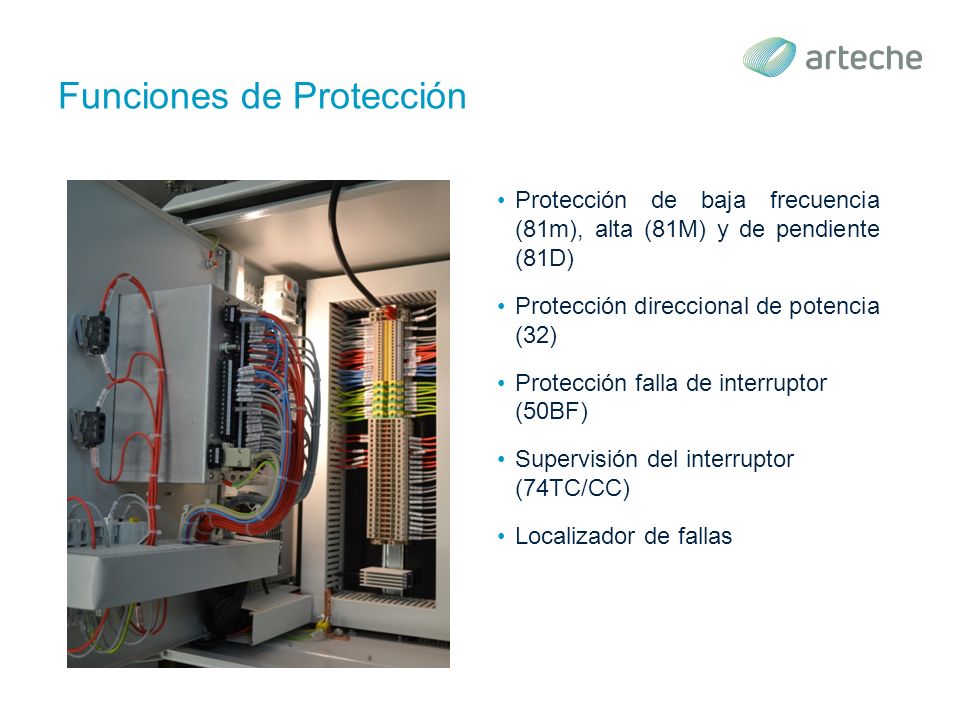

12 Funciones de Protección Protección de baja frecuencia (81m), alta (81M) y de pendiente (81D) Protección direccional de potencia (32) Protección falla de interruptor (50BF) Supervisión del interruptor (74TC/CC) Localizador de fallas

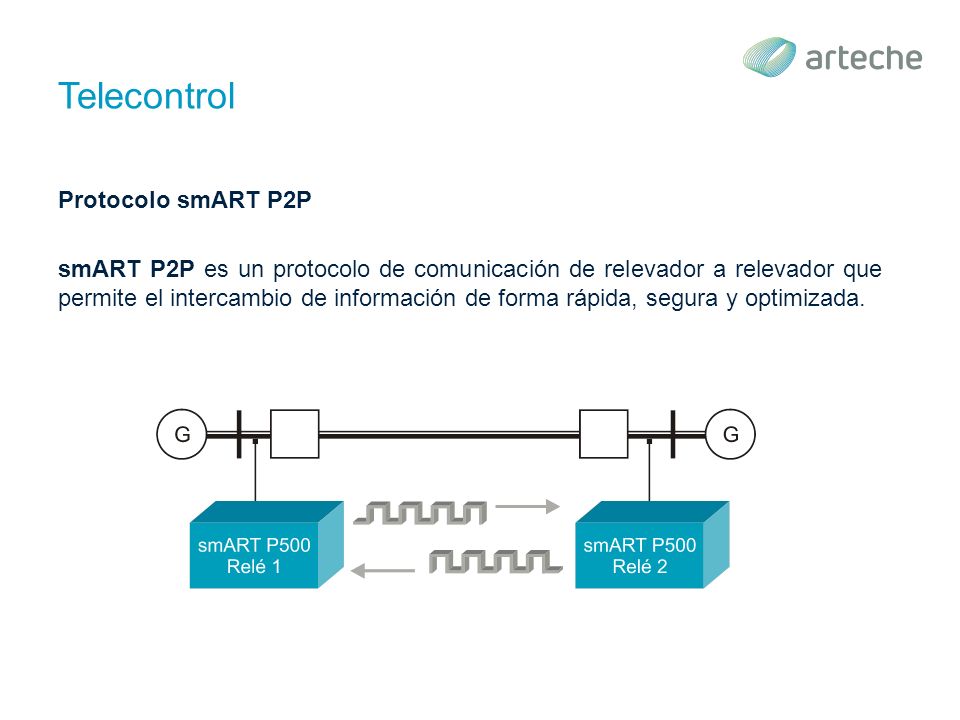

13 Telecontrol Protocolo smART P2P smART P2P es un protocolo de comunicación de relevador a relevador que permite el intercambio de información de forma rápida, segura y optimizada.

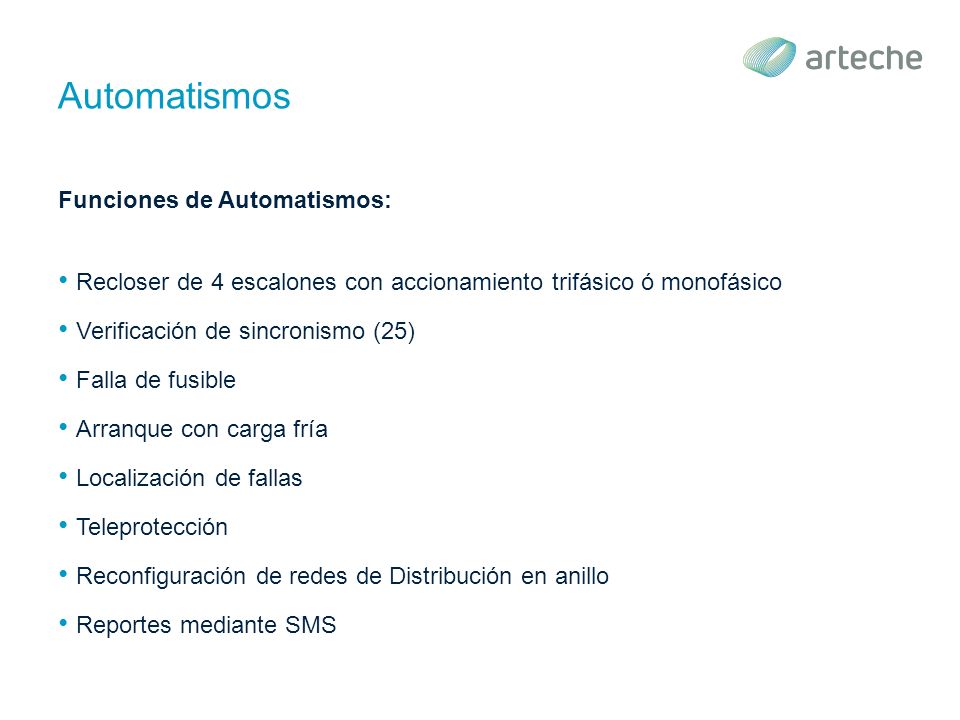

14 Automatismos Funciones de Automatismos: Recloser de 4 escalones con accionamiento trifásico ó monofásico Verificación de sincronismo (25) Falla de fusible Arranque con carga fría Localización de fallas Teleprotección Reconfiguración de redes de Distribución en anillo Reportes mediante SMS

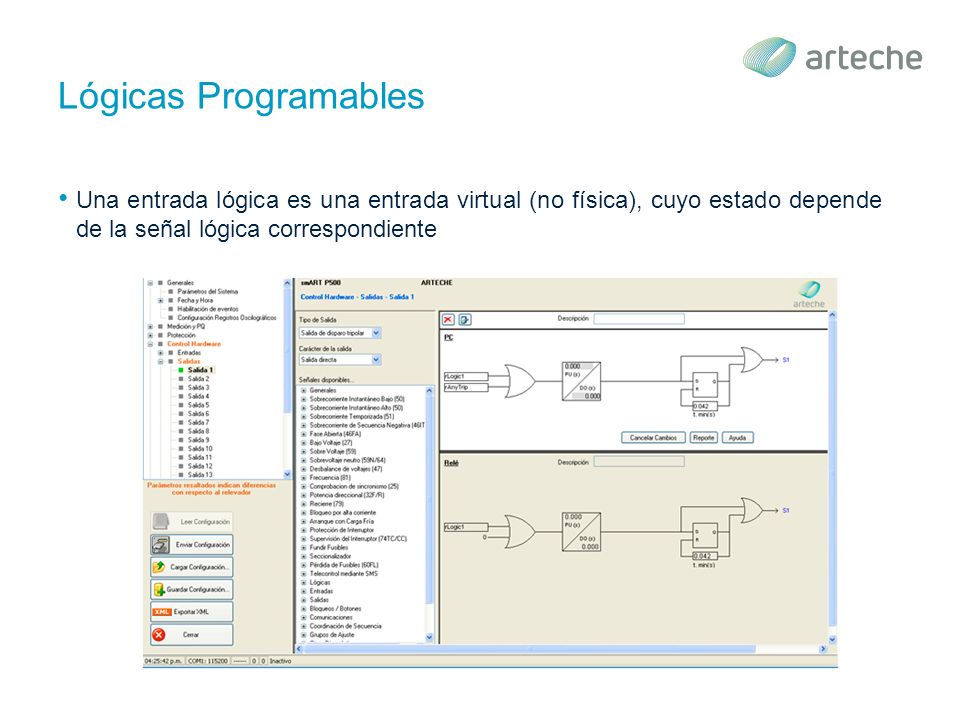

15 Lógicas Programables Una entrada lógica es una entrada virtual (no física), cuyo estado depende de la señal lógica correspondiente

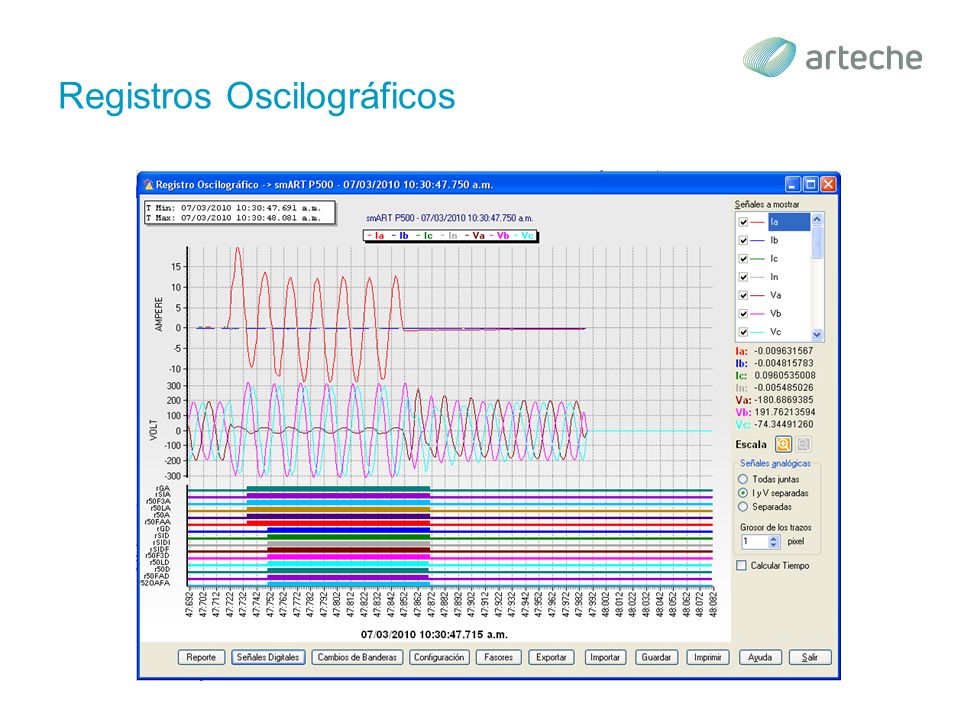

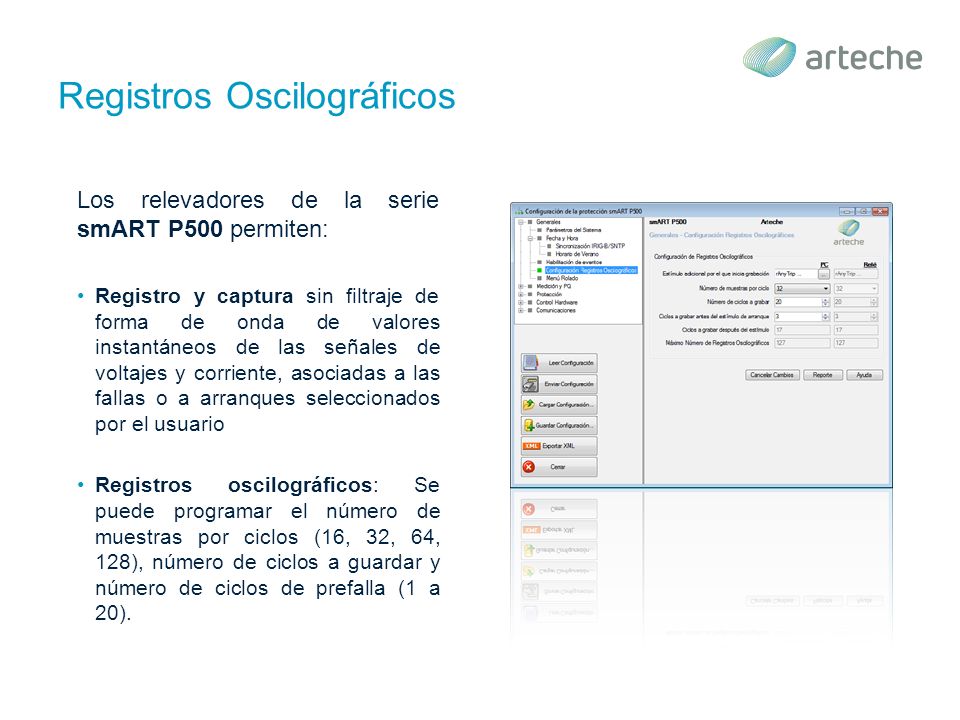

16 Registros Oscilográficos Los relevadores de la serie smART P500 permiten: Registro y captura sin filtraje de forma de onda de valores instantáneos de las señales de voltajes y corriente, asociadas a las fallas o a arranques seleccionados por el usuario Registros oscilográficos: Se puede programar el número de muestras por ciclos (16, 32, 64, 128), número de ciclos a guardar y número de ciclos de prefalla (1 a 20).

17 Registros Oscilográficos

18

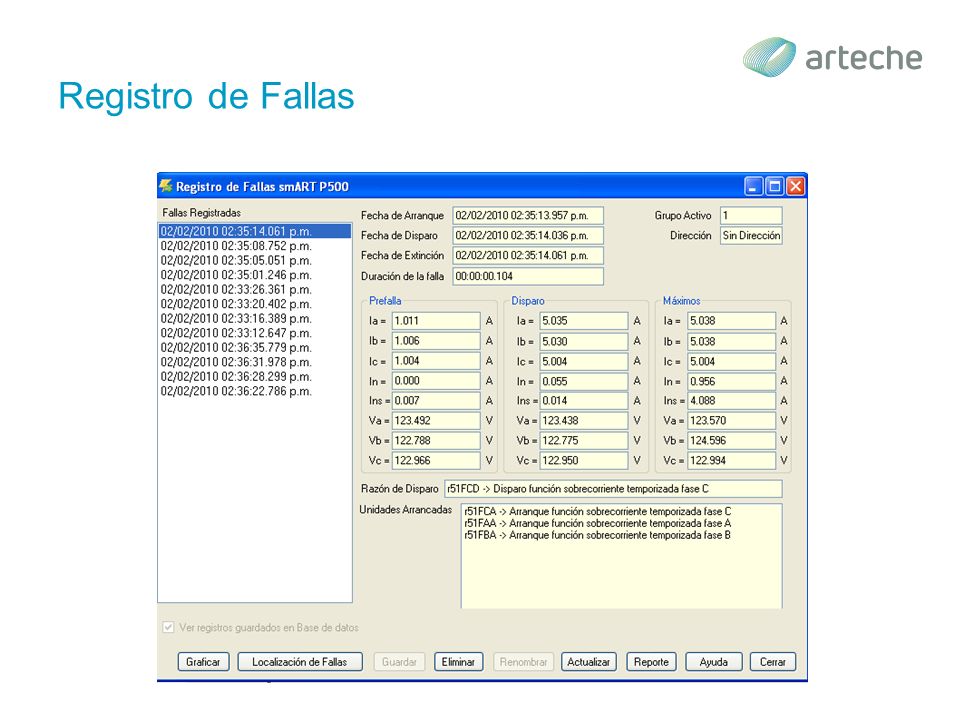

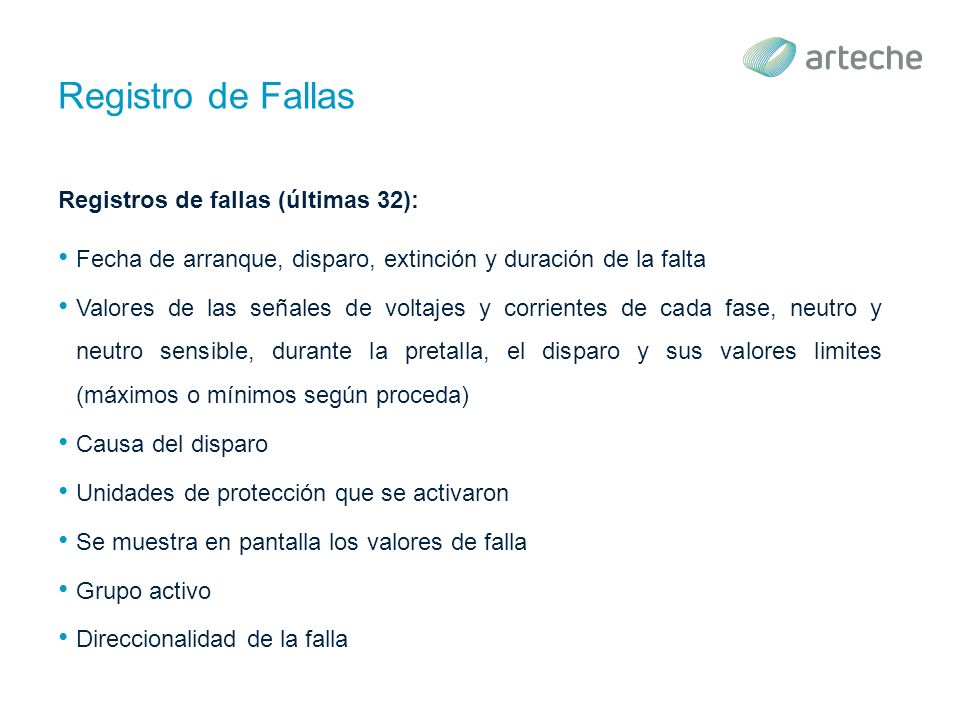

19 Registro de Fallas Registros de fallas (últimas 32): Fecha de arranque, disparo, extinción y duración de la falta Valores de las señales de voltajes y corrientes de cada fase, neutro y neutro sensible, durante la pretalla, el disparo y sus valores limites (máximos o mínimos según proceda) Causa del disparo Unidades de protección que se activaron Se muestra en pantalla los valores de falla Grupo activo Direccionalidad de la falla

20 Registro de Fallas

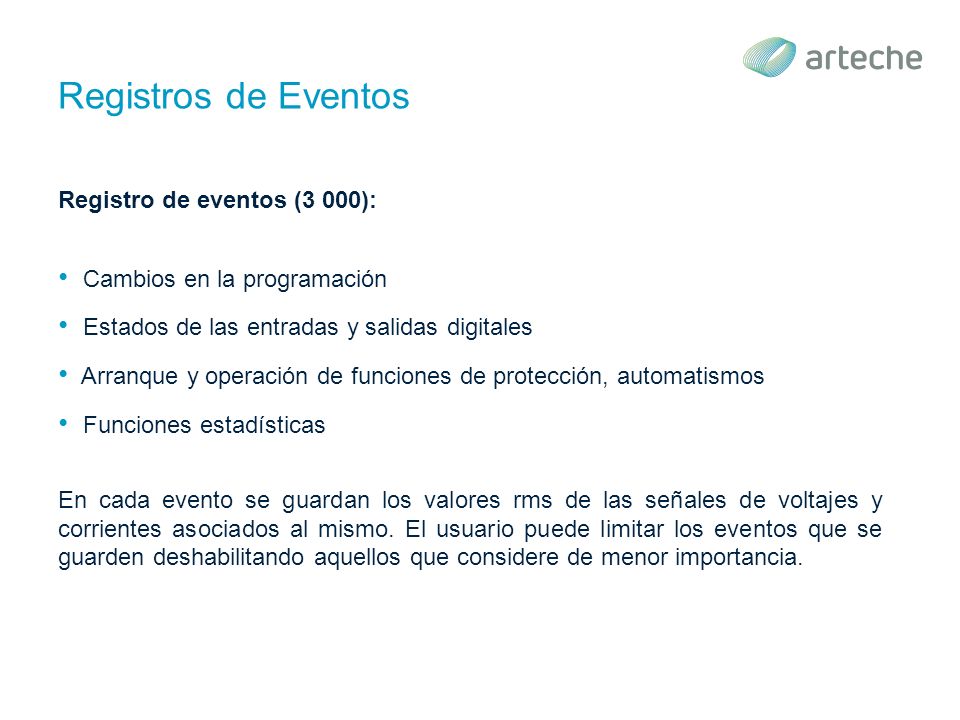

21 Registros de Eventos Registro de eventos (3 000): Cambios en la programación Estados de las entradas y salidas digitales Arranque y operación de funciones de protección, automatismos Funciones estadísticas En cada evento se guardan los valores rms de las señales de voltajes y corrientes asociados al mismo. El usuario puede limitar los eventos que se guarden deshabilitando aquellos que considere de menor importancia.

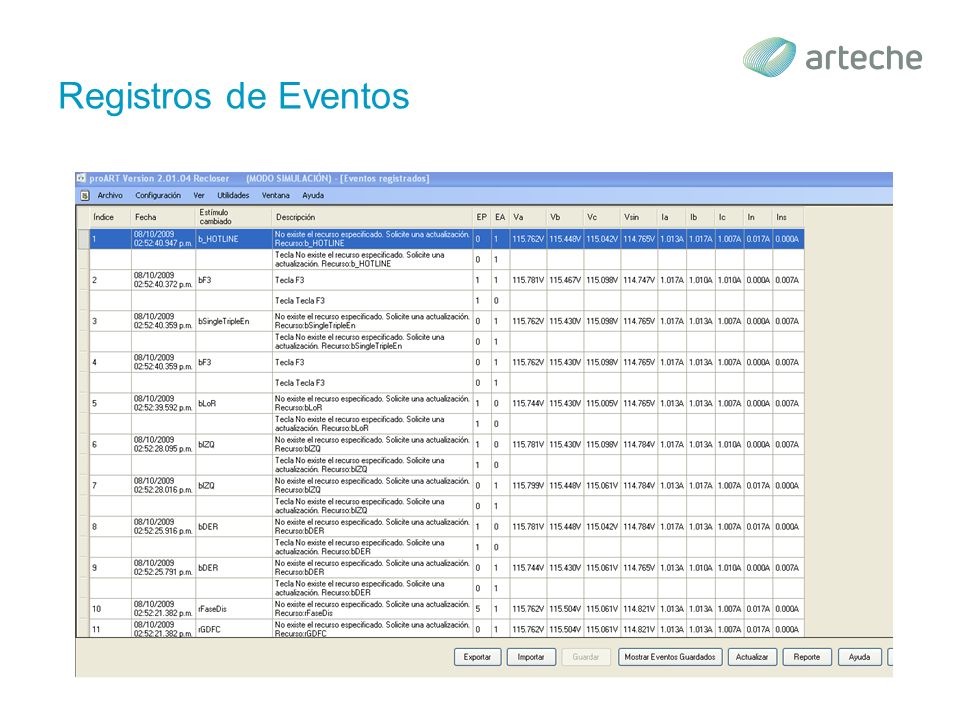

22 Registros de Eventos

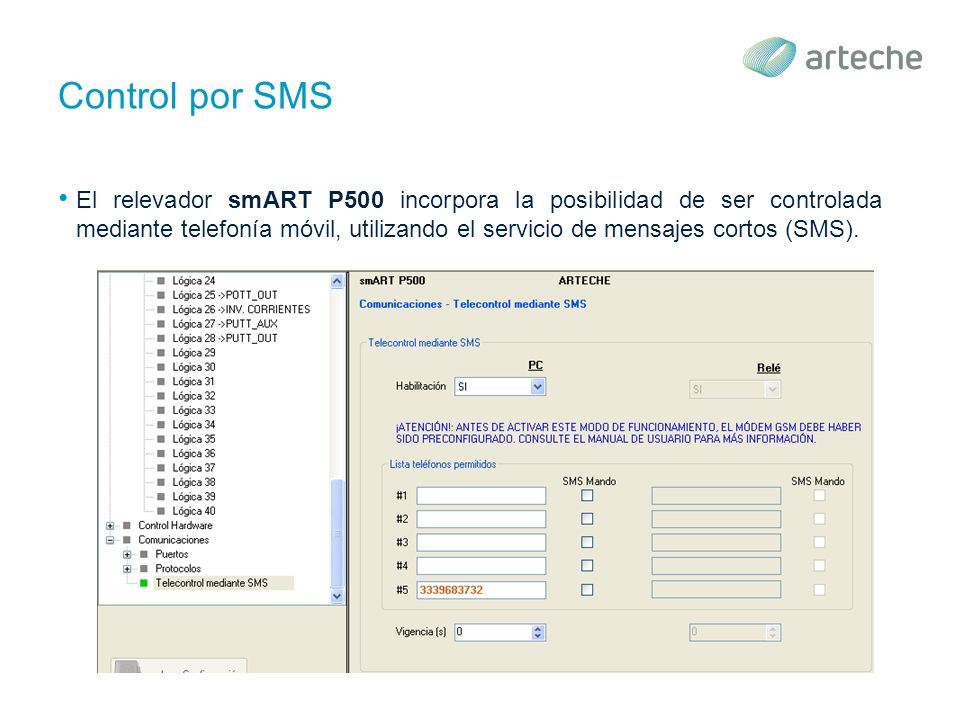

23 Control por SMS El relevador smART P500 incorpora la posibilidad de ser controlada mediante telefonía móvil, utilizando el servicio de mensajes cortos (SMS).

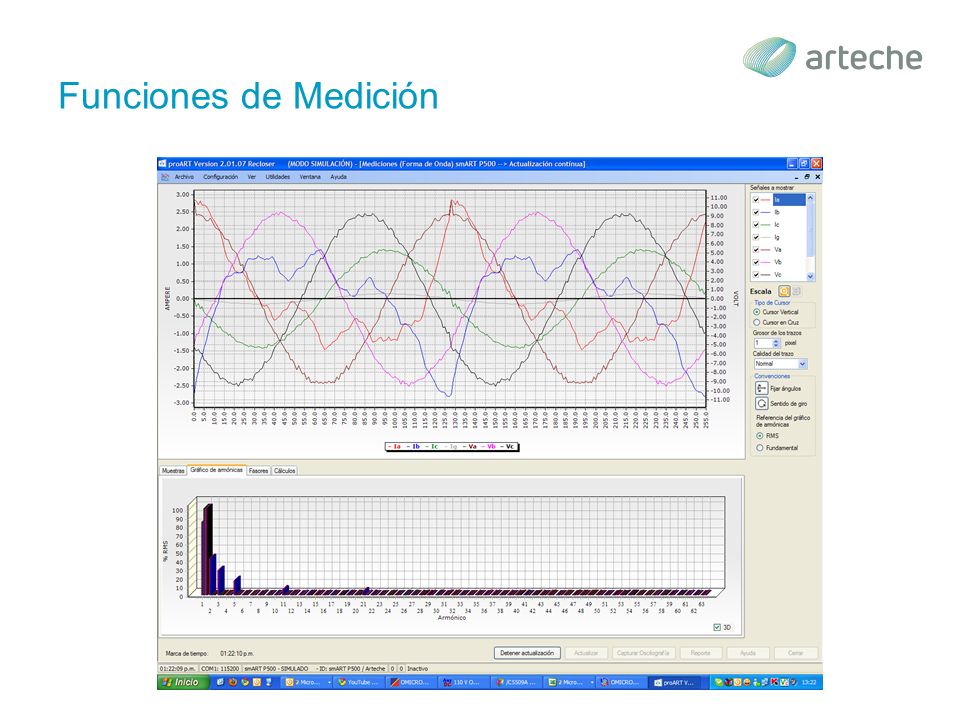

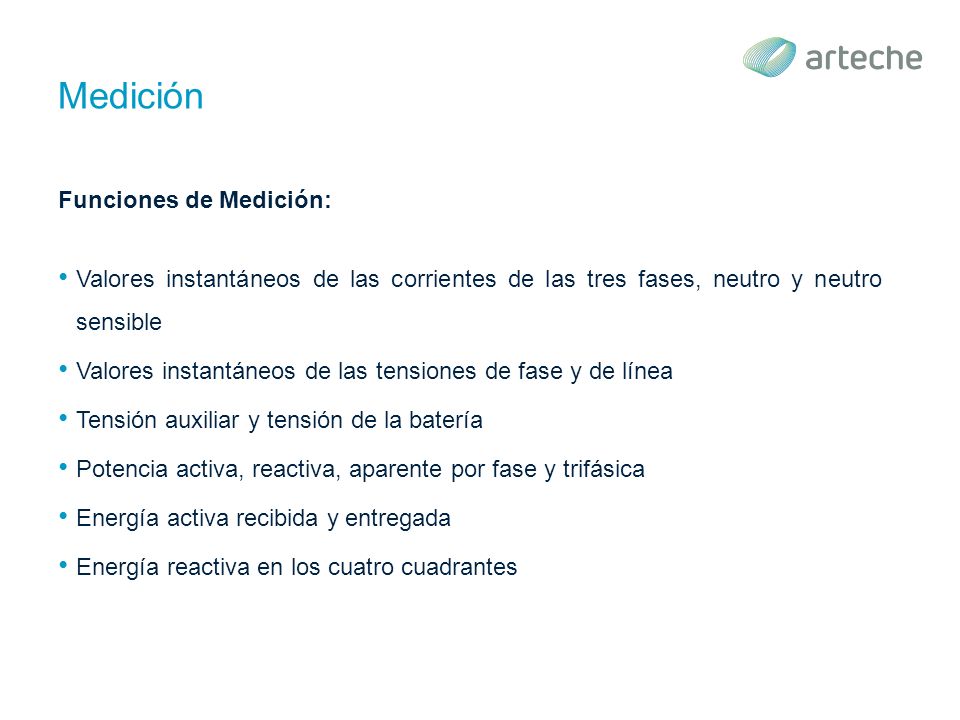

24 Medición Funciones de Medición: Valores instantáneos de las corrientes de las tres fases, neutro y neutro sensible Valores instantáneos de las tensiones de fase y de línea Tensión auxiliar y tensión de la batería Potencia activa, reactiva, aparente por fase y trifásica Energía activa recibida y entregada Energía reactiva en los cuatro cuadrantes

25 Medición Funciones de Medición: Factor de potencia por fase y trifásico Temperatura del equipo Datos estadísticos relativos a la operación y supervisión del interruptor Demandas de corrientes, voltajes, factor de potencia, potencia activa, reactiva y aparente por fase y trifásica Componentes de secuencia en las señales de voltajes y corrientes Componentes armónicas, THD, Fc, Fd de las corrientes y voltajes por fase

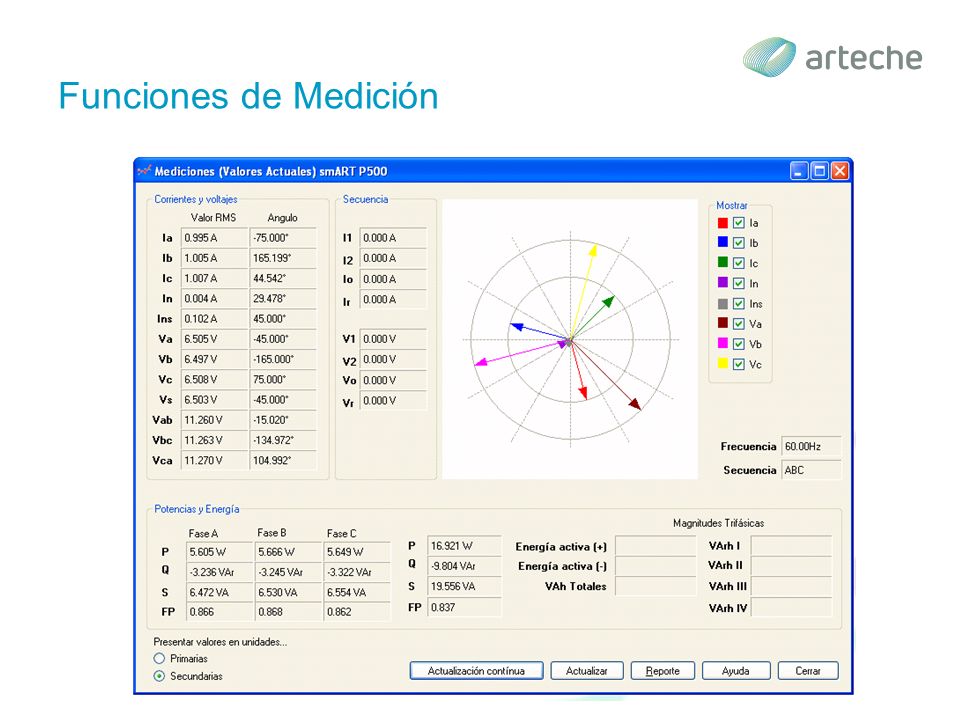

26 Funciones de Medición

27

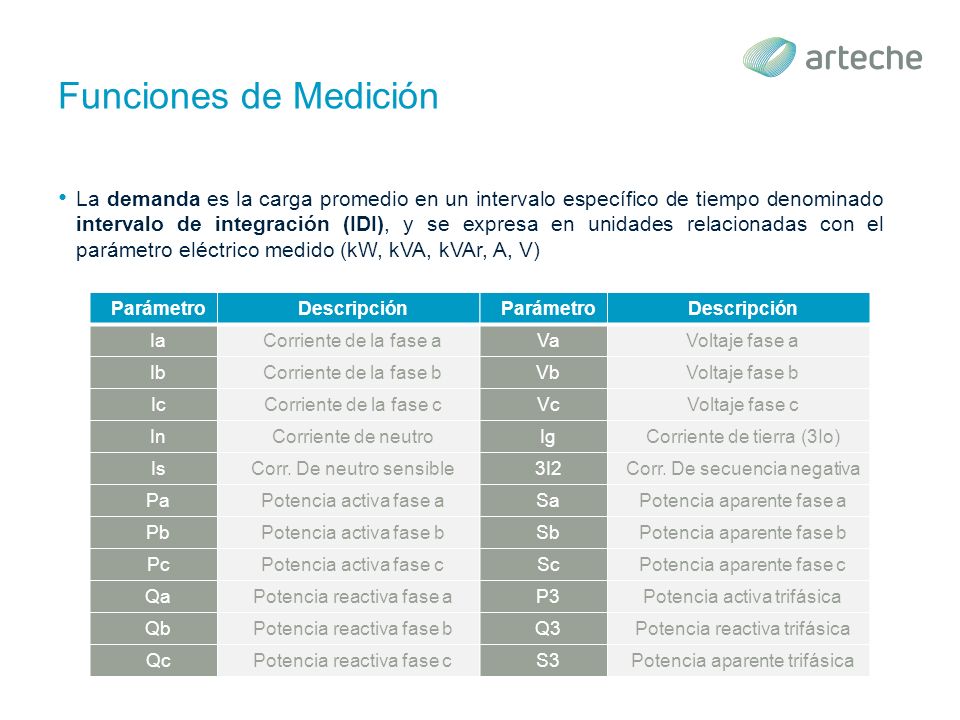

28 La demanda es la carga promedio en un intervalo específico de tiempo denominado intervalo de integración (IDI), y se expresa en unidades relacionadas con el parámetro eléctrico medido (kW, kVA, kVAr, A, V) ParámetroDescripción IaCorriente de la fase a IbCorriente de la fase b IcCorriente de la fase c InCorriente de neutro IsCorr. De neutro sensible PaPotencia activa fase a PbPotencia activa fase b PcPotencia activa fase c QaPotencia reactiva fase a QbPotencia reactiva fase b QcPotencia reactiva fase c ParámetroDescripción VaVoltaje fase a VbVoltaje fase b VcVoltaje fase c IgCorriente de tierra (3Io) 3I2Corr. De secuencia negativa SaPotencia aparente fase a SbPotencia aparente fase b ScPotencia aparente fase c P3Potencia activa trifásica Q3Potencia reactiva trifásica S3Potencia aparente trifásica

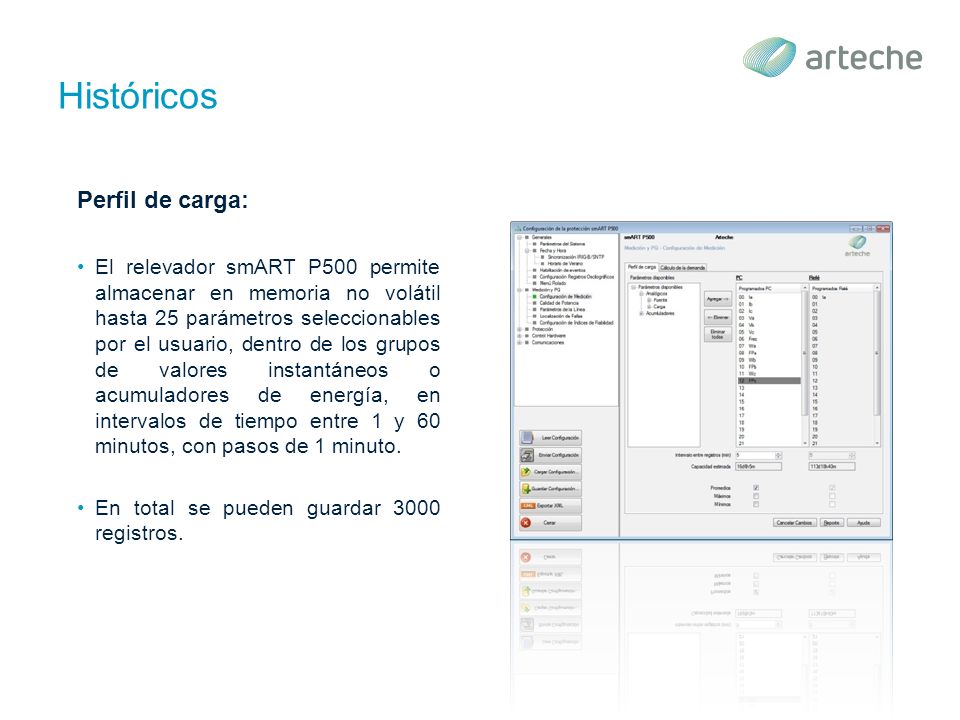

29 Históricos Perfil de carga: El relevador smART P500 permite almacenar en memoria no volátil hasta 25 parámetros seleccionables por el usuario, dentro de los grupos de valores instantáneos o acumuladores de energía, en intervalos de tiempo entre 1 y 60 minutos, con pasos de 1 minuto. En total se pueden guardar 3000 registros.

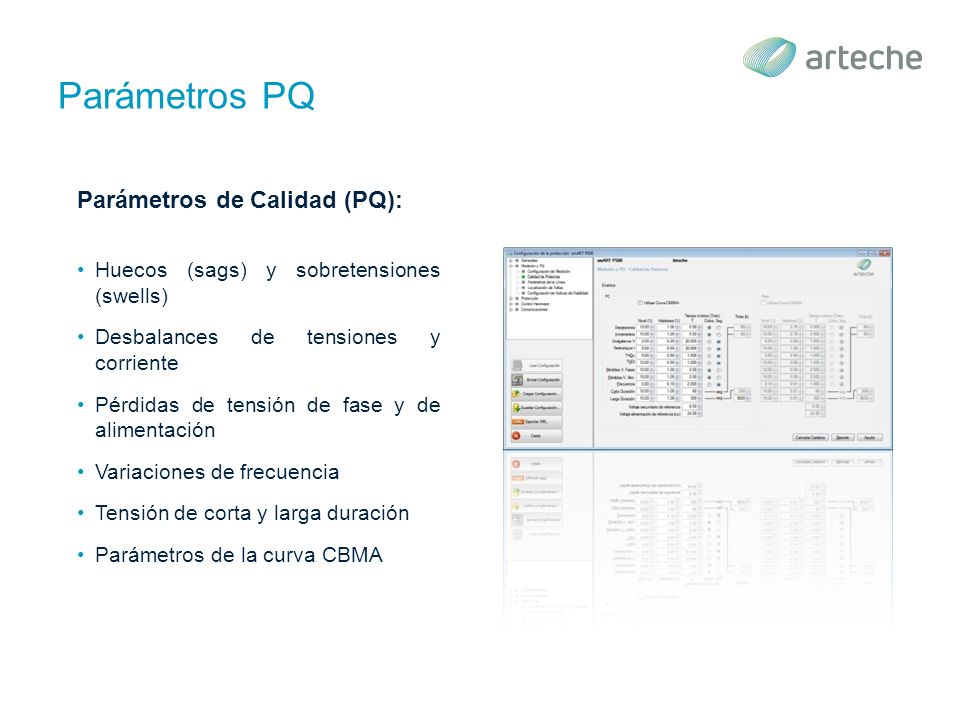

30 Parámetros PQ Parámetros de Calidad (PQ): Huecos (sags) y sobretensiones (swells) Desbalances de tensiones y corriente Pérdidas de tensión de fase y de alimentación Variaciones de frecuencia Tensión de corta y larga duración Parámetros de la curva CBMA

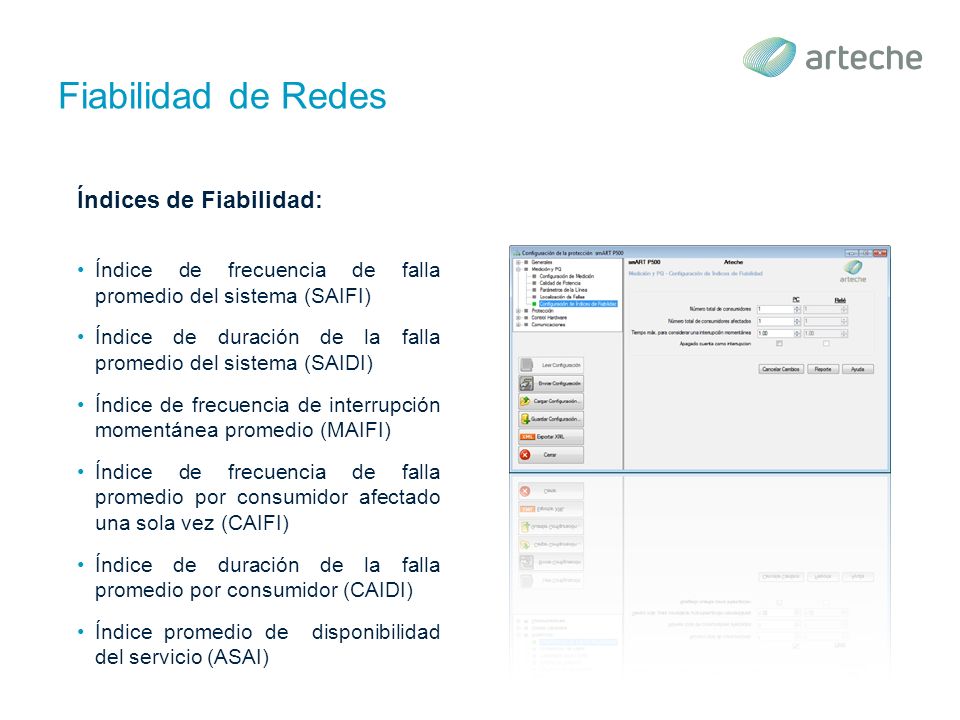

31 Fiabilidad de Redes Índices de Fiabilidad: Índice de frecuencia de falla promedio del sistema (SAIFI) Índice de duración de la falla promedio del sistema (SAIDI) Índice de frecuencia de interrupción momentánea promedio (MAIFI) Índice de frecuencia de falla promedio por consumidor afectado una sola vez (CAIFI) Índice de duración de la falla promedio por consumidor (CAIDI) Índice promedio de disponibilidad del servicio (ASAI)

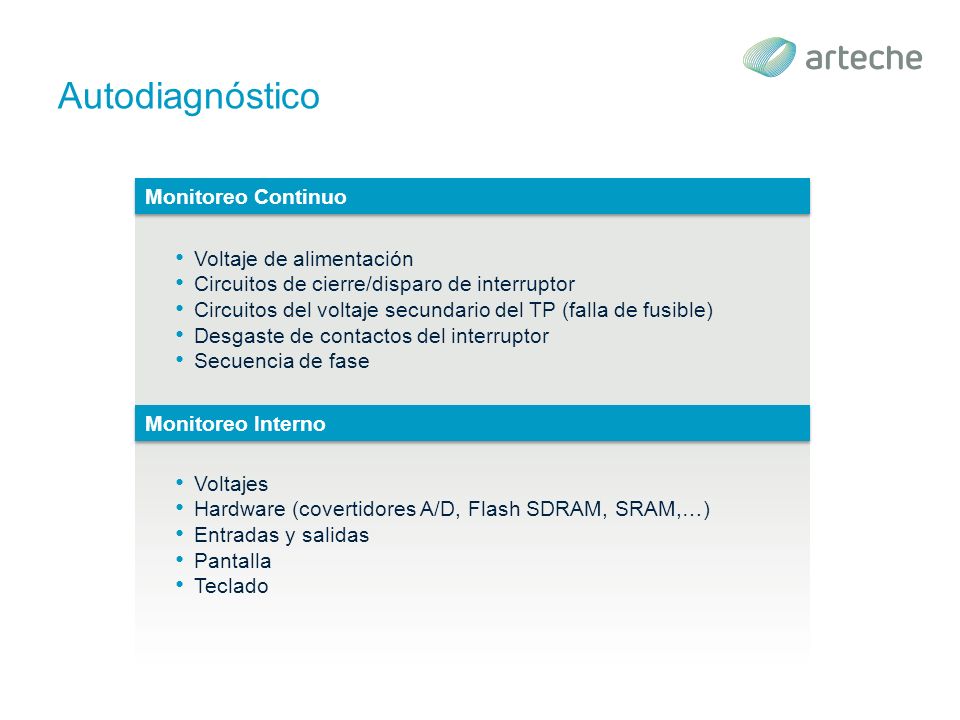

32 Autodiagnóstico Voltaje de alimentación Circuitos de cierre/disparo de interruptor Circuitos del voltaje secundario del TP (falla de fusible) Desgaste de contactos del interruptor Secuencia de fase Monitoreo Continuo Monitoreo Interno Voltajes Hardware (covertidores A/D, Flash SDRAM, SRAM,…) Entradas y salidas Pantalla Teclado

33 Modelos disponibles smART P500

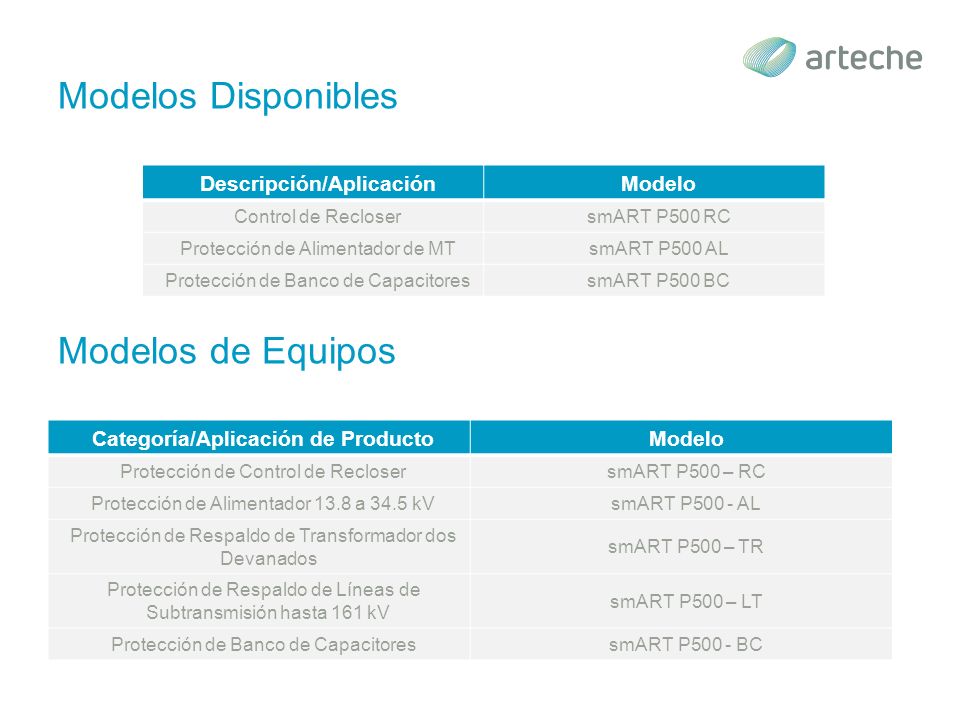

34 Modelos Disponibles Descripción/AplicaciónModelo Control de ReclosersmART P500 RC Protección de Alimentador de MTsmART P500 AL Protección de Banco de CapacitoressmART P500 BC Modelos de Equipos Categoría/Aplicación de ProductoModelo Protección de Control de ReclosersmART P500 – RC Protección de Alimentador 13.8 a 34.5 kVsmART P500 - AL Protección de Respaldo de Transformador dos Devanados smART P500 – TR Protección de Respaldo de Líneas de Subtransmisión hasta 161 kV smART P500 – LT Protección de Banco de CapacitoressmART P500 - BC

35 Software de Comunicaciones Software proART

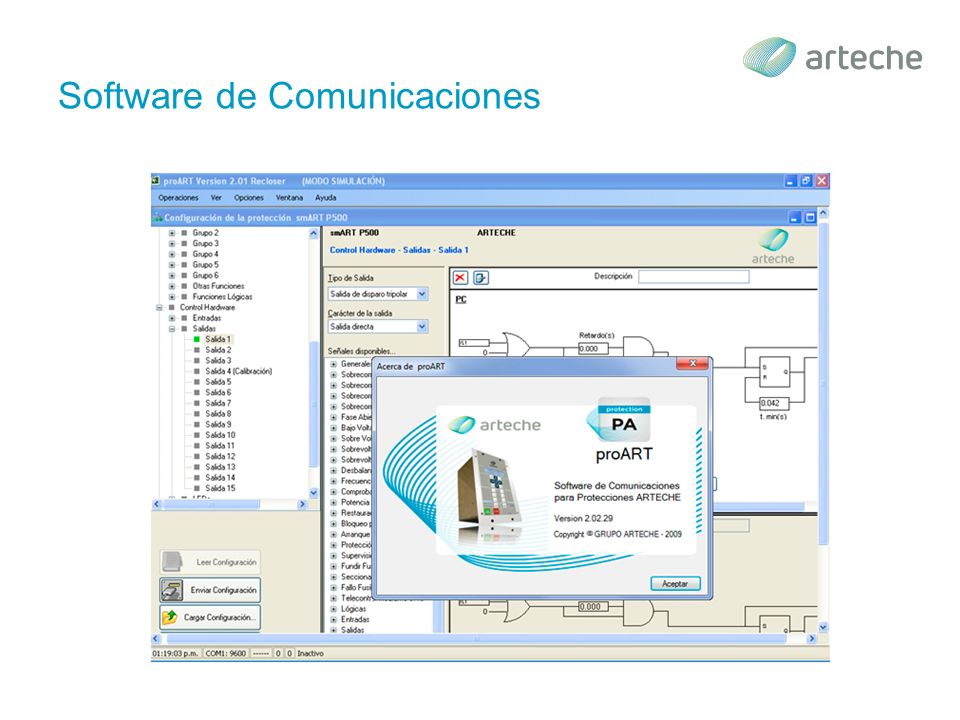

36 Software de Comunicaciones

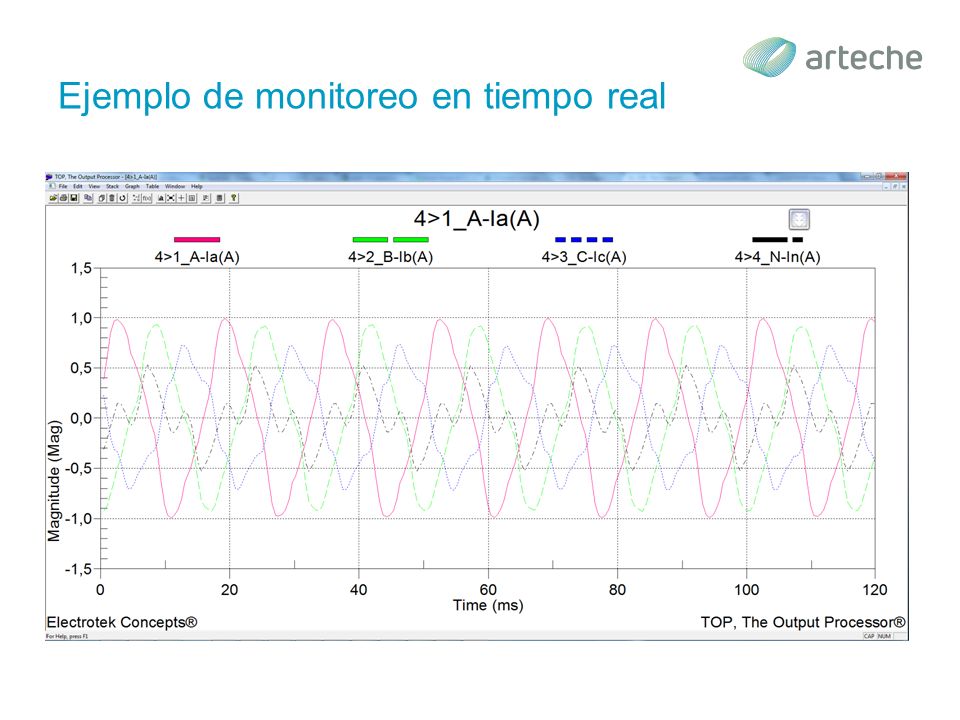

37 Ejemplo de monitoreo en tiempo real

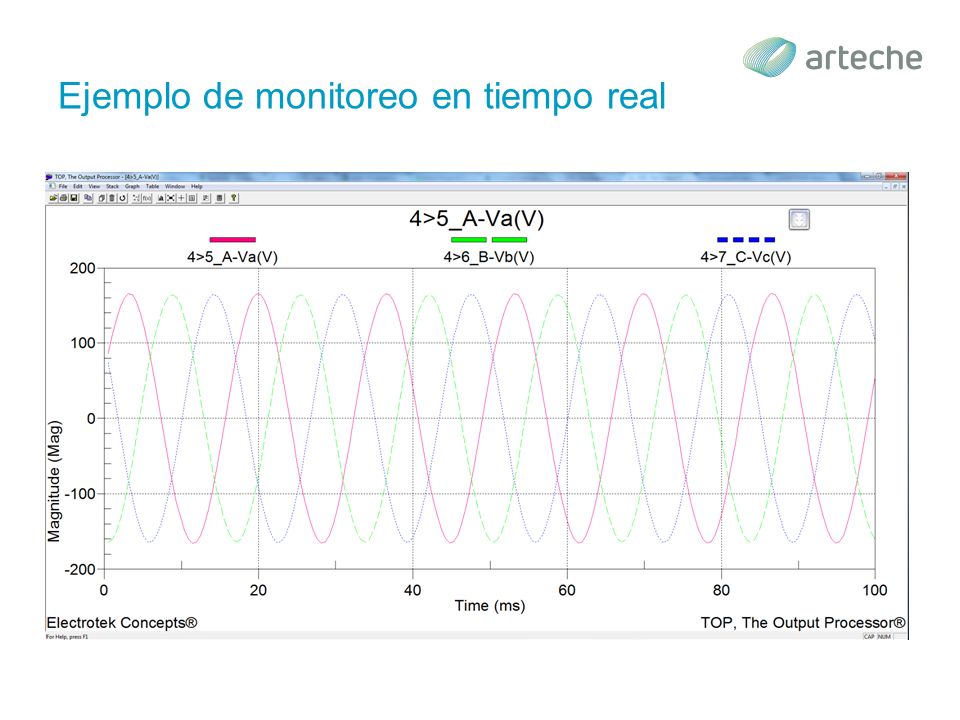

38
