2 | © 2015 DV Power All Rights Reserved.2 Ensayo de Baterías usando el dispositivo BLU200A de DV Power

3 | © 2015 DV Power All Rights Reserved.3 Ensayo de Baterias usando la serie BLU Agendag enda Tipos de ensayo de la Capacidad (descarge) El principio de funcionamiento o Modos de descarga o Métodos de conexión Voltaje de la célula y la medición de temperatura Medición del voltaje de la célula y de la temperatura DV-B Win Software

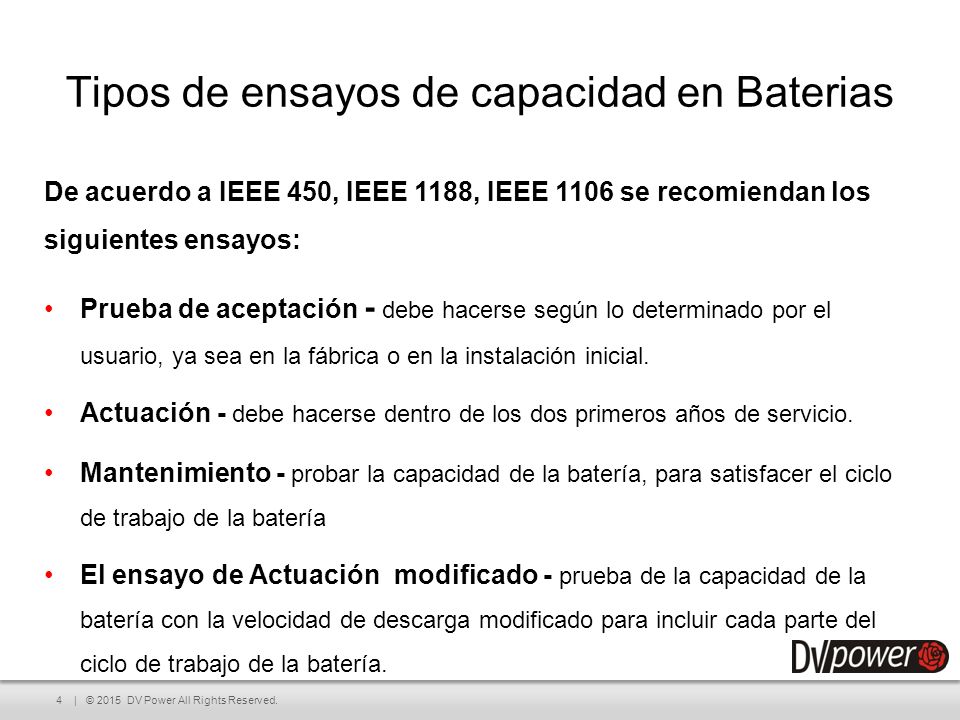

4 Tipos de ensayos de capacidad en Baterias | © 2015 DV Power All Rights Reserved.4 De acuerdo a IEEE 450, IEEE 1188, IEEE 1106 se recomiendan los siguientes ensayos: Prueba de aceptación - debe hacerse según lo determinado por el usuario, ya sea en la fábrica o en la instalación inicial. Actuación - debe hacerse dentro de los dos primeros años de servicio. Mantenimiento - probar la capacidad de la batería, para satisfacer el ciclo de trabajo de la batería El ensayo de Actuación modificado - prueba de la capacidad de la batería con la velocidad de descarga modificado para incluir cada parte del ciclo de trabajo de la batería.

5 Cómo hacer una prueba de descarga Definir la duración del ensayo – El tiempo de la prueba depende de: tiempo de prueba disponible, el tamaño de la batería, la capacidad del equipo de prueba. Definir la tensión final – La tensión final depende de la tensión permisible más baja de la subestación y la especificación de los fabricantes de baterías. Definir la corriente del ensayo – Compruebe en la tabla del fabricante de las baterías para la batería ensayada. Ajustar los límites en el BLU200A– límites de advertencia y finales. | © 2015 DV Power All Rights Reserved.5

6 6 Dispositivos de carga de la batería DV Power Dispositivo de carga de la batería BLU200A Principalmente indicado para las pruebas de capacidad de la batería Medición de la resistencia interna de la batería - en combinación con el BVS Modos de funcionamiento: Constant I/ Constant P/ Constant R Perfil de la prueba de carga seleccionable por el usuario

7 Principio de funcionamiento del BLU200A - Características | © 2015 DV Power All Rights Reserved.7

8 Principio de funcionamiento del BLU200A– Modos de descarga Modos de descarga : Corriente constante (CONST I) Potencia constante (CONST P) Resistencia constante (CONST R) Perfil de carga seleccionable por el usuario: PROFILE I, PROFILE P, PROFILE R | © 2015 DV Power All Rights Reserved.8

9 Principio de funcionamiento del BLU200A– Modos de prueba Modos de prueba: MODO SINGULAR – En caso de que la corriente de descarga requerida no excede las capacidades de un único dispositivo BLU200A. MODO SINGULAR Y DE PINZA DE CORRIENTE- En caso de que la batería se conecta a cualquier carga adicional o BXL-A. MODO PARALELO - En caso de que la corriente de descarga requerida o poder excede las capacidades de un único dispositivo BLU200A. | © 2015 DV Power All Rights Reserved.9

10 Conexión del BLU200A a un objeto de prueba | © 2015 DV Power All Rights Reserved.10 CONEXIÓN MODO INDIVIDUAL - El uso de un conjunto de cables, el dispositivo puede ser conectado a cualquier batería. La conexión a la batería puede ser hecha por los cables de corriente y detección de tensión (opcional).

11 Conexión del BLU200A a un objeto de prueba | © 2015 DV Power All Rights Reserved.11 CONEXIÓN MODO PARALELO - El uso de dos conjuntos de cables de corriente y cable para el funcionamiento en paralelo hasta 10 dispositivos en paralelo se puede conectar a cualquier objeto de prueba de la batería.

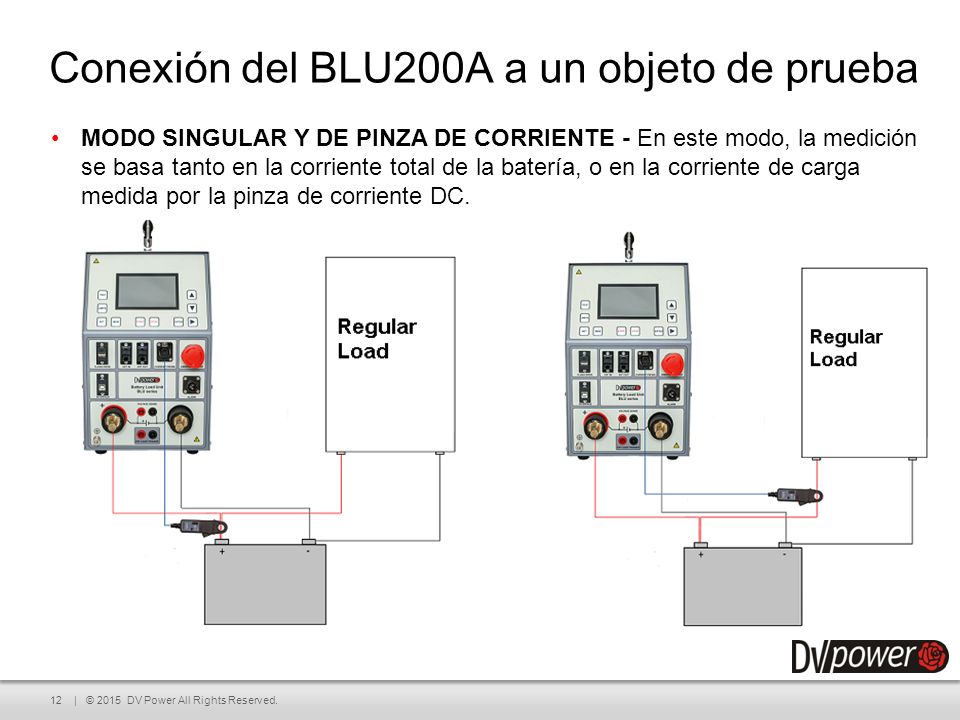

12 Conexión del BLU200A a un objeto de prueba | © 2015 DV Power All Rights Reserved.12 MODO SINGULAR Y DE PINZA DE CORRIENTE - En este modo, la medición se basa tanto en la corriente total de la batería, o en la corriente de carga medida por la pinza de corriente DC.

13 Resumen de características Descarga a corriente constante, potencia constante y resistencia constante Corriente constante hasta 200 A Rango de voltaje hasta 300 V Cargar perfil de descarga Tres funciones de parada y alarma automáticas: tiempo, tensión y capacidad Ligero, solo 14,5 kg Fácilmente prescindible para los bancos de baterías más grandes DV-B Win software incluido en el precio | © 2015 DV Power All Rights Reserved.13

14 | © 2015 DV Power All Rights Reserved.14 Mediciones de voltaje y de la temperatura de la célula durante la prueba de capacidad Manual BVR BLU

15 | © 2015 DV Power All Rights Reserved.15 Registrador de la Tensión de Baterías BVR Grabación manual de voltajes de una célula y de un banco de baterías Medición de la temperatura de la célula/ambiente Resultados de la medición de densidad del electrolito (comunicándose con el medidor de densidad añadido) Exporta automáticamente todos los resultados en el software DV-B Win

16 Equipos para el ensayo de Baterías DV Power BVR 11BVR 20 Parámetros medidos Voltaje, temperatura ambiental Voltaje, temperatura de la célula Rango de medición Voltaje del banco: ± 500 V CC Voltaje de la célula: ± 30 V Voltaje de la célula: ± 30 V CC Transferencia de datos Bluetooth USB Cable para PC Características adicionales Medición de la tensión del banco -RFID reconocimiento celular -Comunicación con medidor de densidad externa | © 2015 DV Power All Rights Reserved.16 Registrador de la Tensión de Baterías Serie BVR

17 DV-B Win software Seguimiento y control de la prueba Adquisición de los datos de la prueba Importación de datos de casos de prueba anteriores Administración de datos Análisis de los datos Exportación de datos Generación de informes | © 2015 DV Power All Rights Reserved.17

18 DV-B Win software | © 2015 DV Power All Rights Reserved.18 Menú general de ajustes de la prueba

19 DV-B Win software | © 2015 DV Power All Rights Reserved.19 Monitoreo de la prueba y pantalla de control
