Fernando Oscco – Manfred Horn - Universidad Nacional de Ingeniería, Facultad de Ciencias Laboratorio de Fotometría.

Presentación del tema: "Fernando Oscco – Manfred Horn - Universidad Nacional de Ingeniería, Facultad de Ciencias Laboratorio de Fotometría."— Transcripción de la presentación:

1

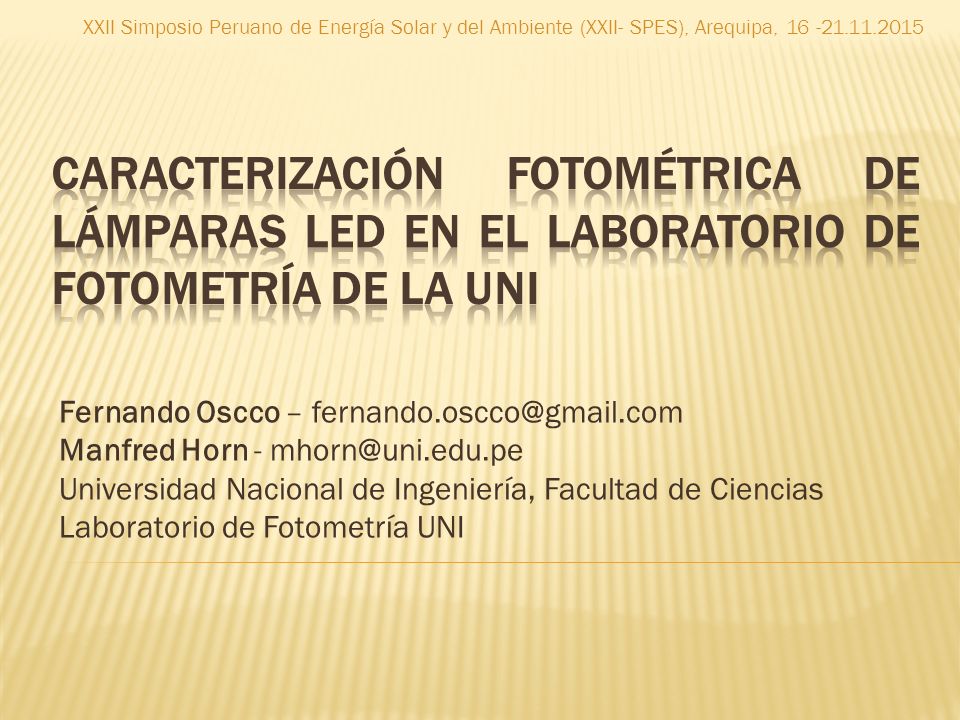

2 Fernando Oscco – fernando.oscco@gmail.com Manfred Horn - mhorn@uni.edu.pe Universidad Nacional de Ingeniería, Facultad de Ciencias Laboratorio de Fotometría UNI XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015

3 Esfera Integradora LMS-400 con Espectrofotómetro Rango espectral350 nm - 850 nm Resolución1 nm Potencia máxima de lámpara 1500 W Flujo luminoso(0,5 - 30 000) lm

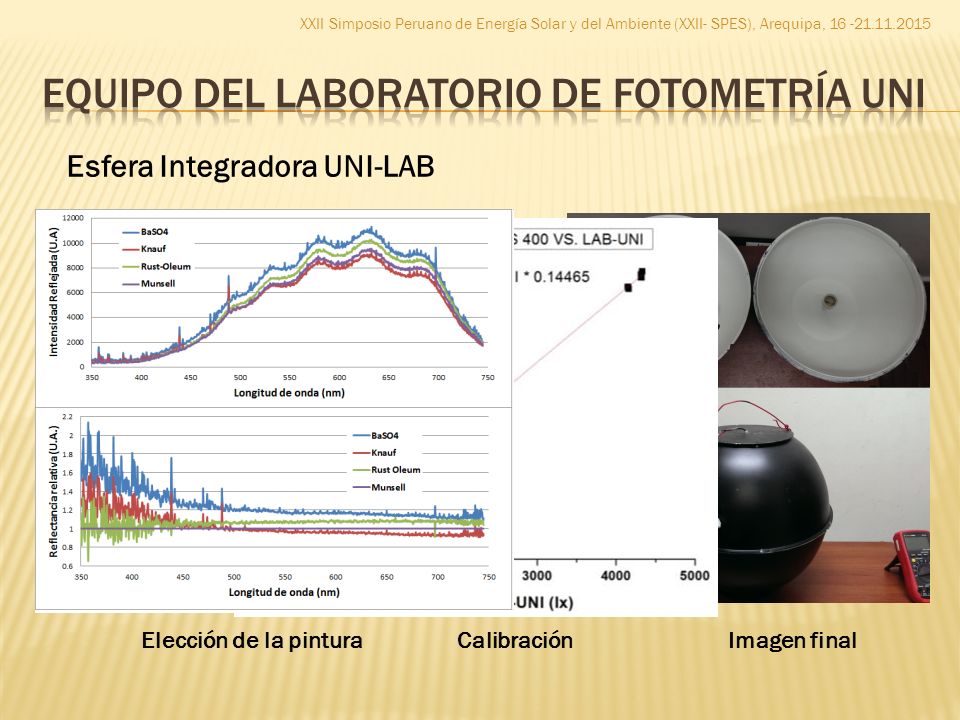

4 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 Esfera Integradora UNI-LAB Elección de la pinturaCalibraciónImagen final

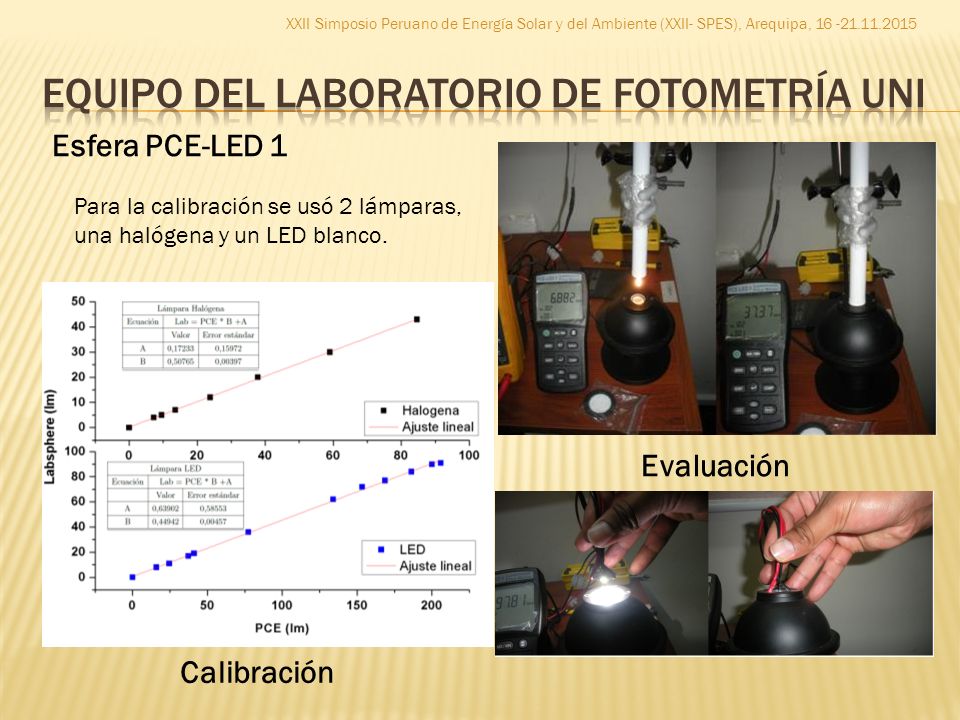

5 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 Esfera PCE-LED 1 Calibración Evaluación Para la calibración se usó 2 lámparas, una halógena y un LED blanco.

6 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 Goniofotómetro Banco óptico de 2 metros de largo 3 diferentes rutinas de giro de la lámpara 2 soportes para distintas lámparas Software para obtener el flujo luminoso y la distribución de la intensidad luminosa

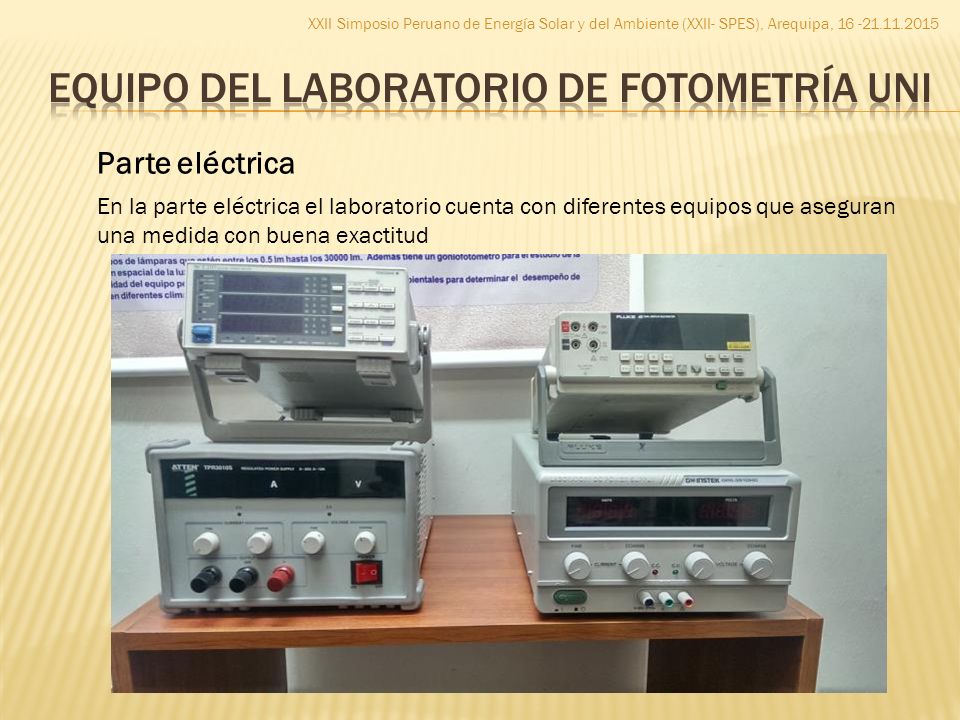

7 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 En la parte eléctrica el laboratorio cuenta con diferentes equipos que aseguran una medida con buena exactitud Parte eléctrica

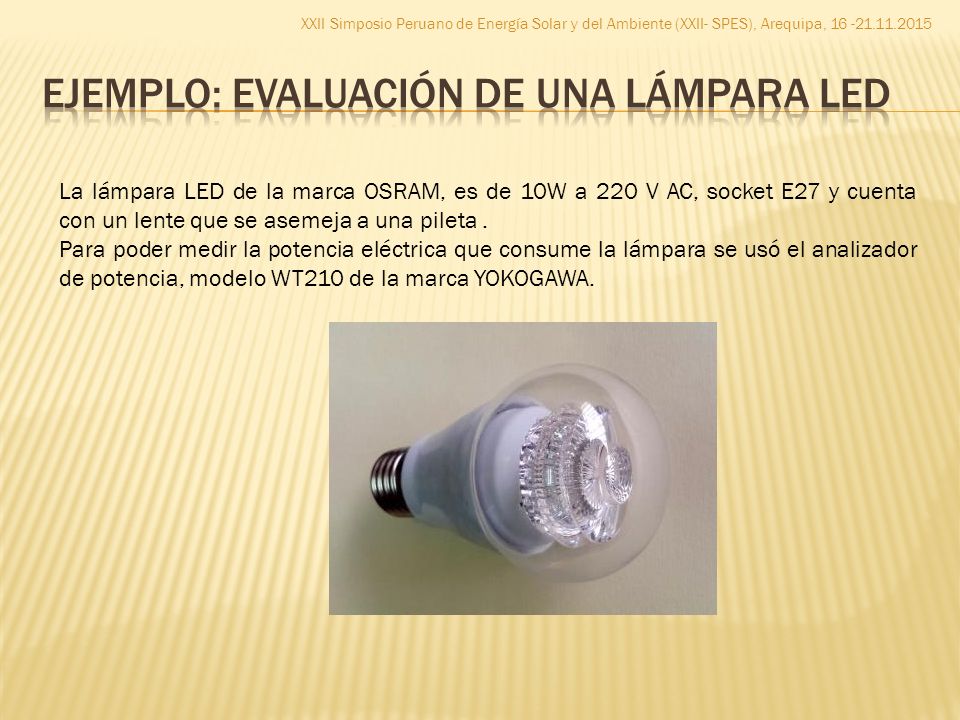

8 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 La lámpara LED de la marca OSRAM, es de 10W a 220 V AC, socket E27 y cuenta con un lente que se asemeja a una pileta. Para poder medir la potencia eléctrica que consume la lámpara se usó el analizador de potencia, modelo WT210 de la marca YOKOGAWA.

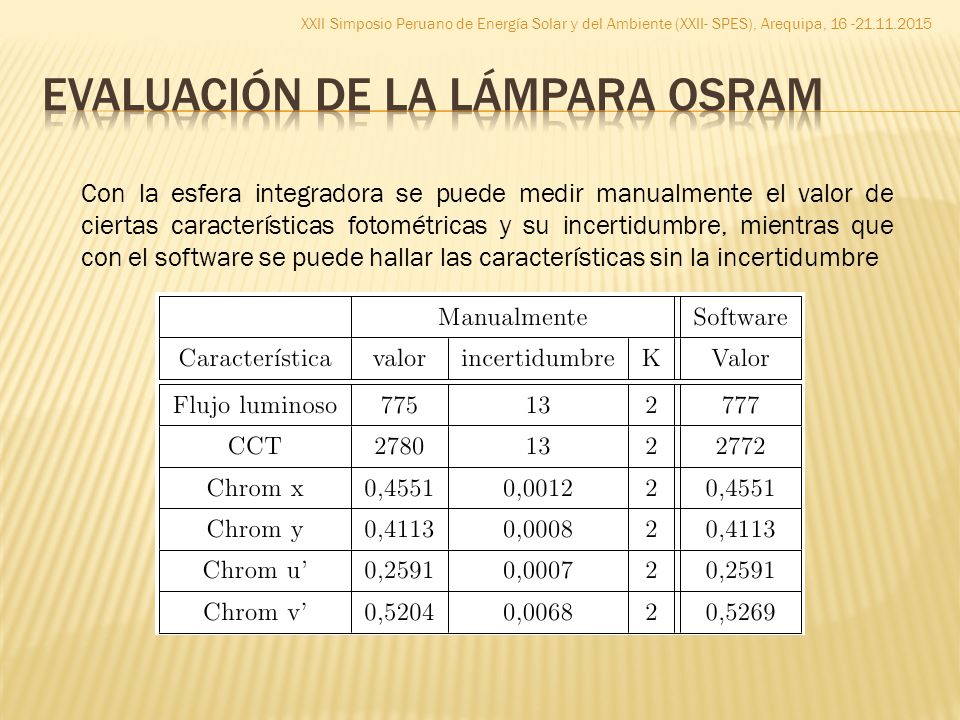

9 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 Con la esfera integradora se puede medir manualmente el valor de ciertas características fotométricas y su incertidumbre, mientras que con el software se puede hallar las características sin la incertidumbre

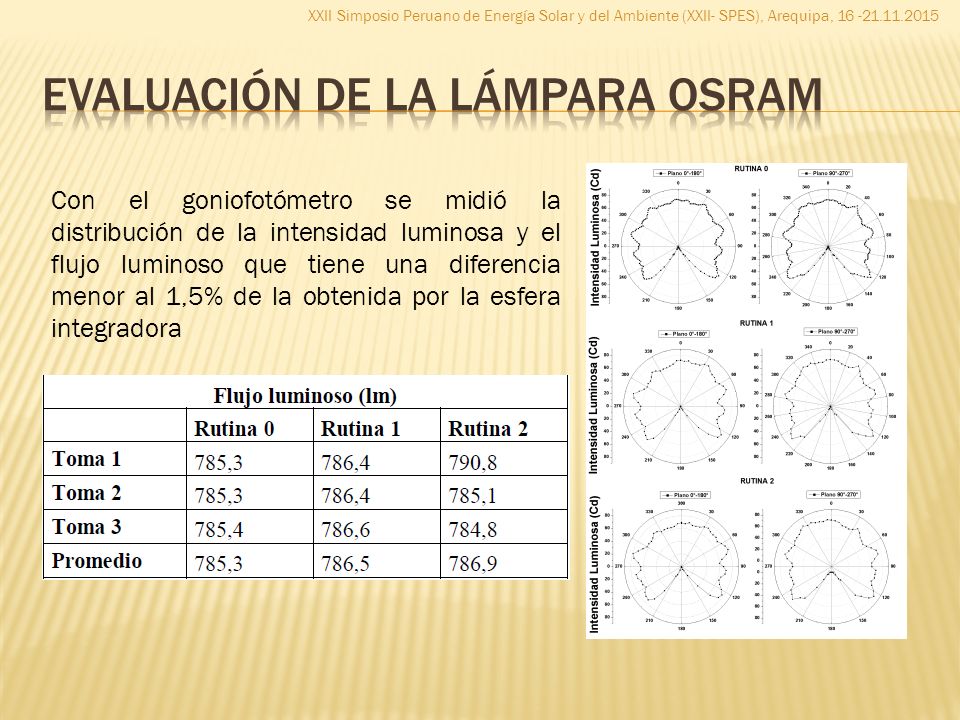

10 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 Con el goniofotómetro se midió la distribución de la intensidad luminosa y el flujo luminoso que tiene una diferencia menor al 1,5% de la obtenida por la esfera integradora

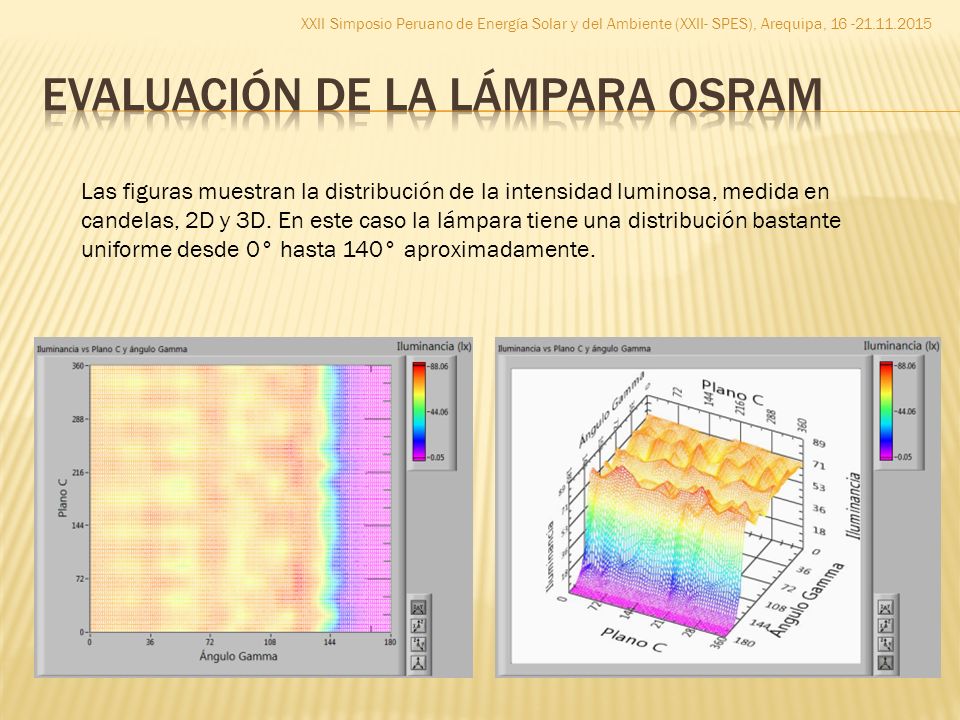

11 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 Las figuras muestran la distribución de la intensidad luminosa, medida en candelas, 2D y 3D. En este caso la lámpara tiene una distribución bastante uniforme desde 0° hasta 140° aproximadamente.

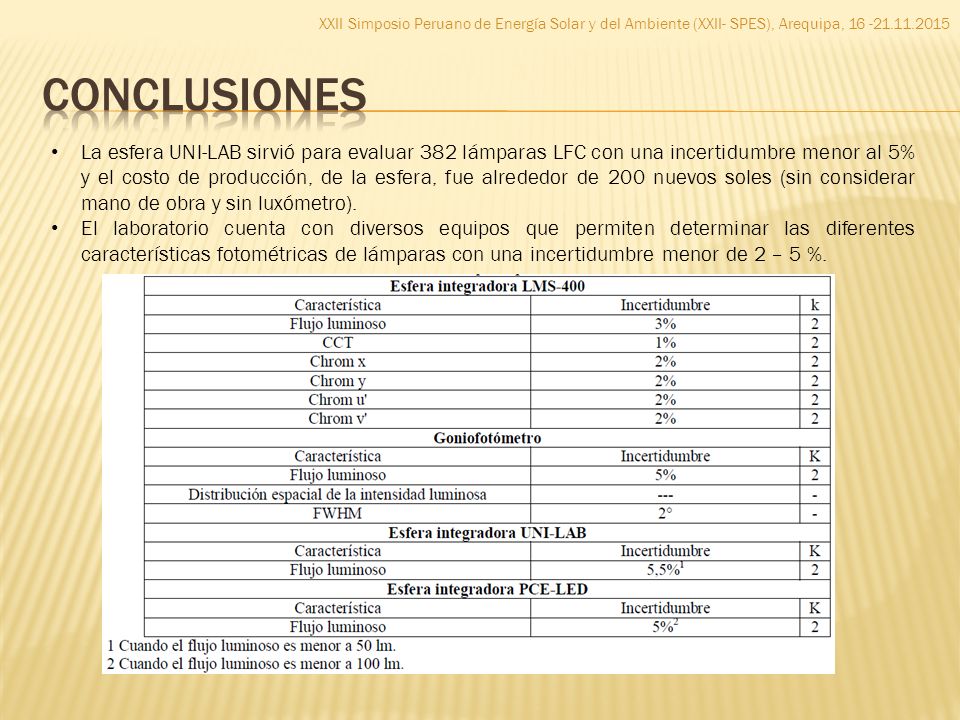

12 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 La esfera UNI-LAB sirvió para evaluar 382 lámparas LFC con una incertidumbre menor al 5% y el costo de producción, de la esfera, fue alrededor de 200 nuevos soles (sin considerar mano de obra y sin luxómetro). El laboratorio cuenta con diversos equipos que permiten determinar las diferentes características fotométricas de lámparas con una incertidumbre menor de 2 – 5 %.

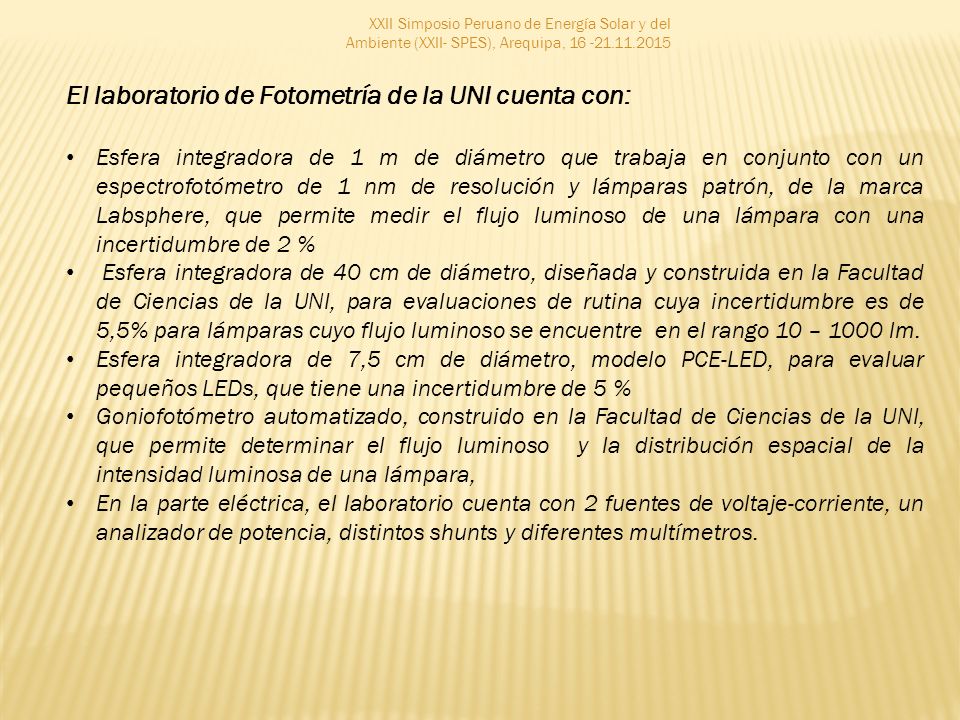

13 XXII Simposio Peruano de Energía Solar y del Ambiente (XXII- SPES), Arequipa, 16 -21.11.2015 El laboratorio de Fotometría de la UNI cuenta con: Esfera integradora de 1 m de diámetro que trabaja en conjunto con un espectrofotómetro de 1 nm de resolución y lámparas patrón, de la marca Labsphere, que permite medir el flujo luminoso de una lámpara con una incertidumbre de 2 % Esfera integradora de 40 cm de diámetro, diseñada y construida en la Facultad de Ciencias de la UNI, para evaluaciones de rutina cuya incertidumbre es de 5,5% para lámparas cuyo flujo luminoso se encuentre en el rango 10 – 1000 lm. Esfera integradora de 7,5 cm de diámetro, modelo PCE-LED, para evaluar pequeños LEDs, que tiene una incertidumbre de 5 % Goniofotómetro automatizado, construido en la Facultad de Ciencias de la UNI, que permite determinar el flujo luminoso y la distribución espacial de la intensidad luminosa de una lámpara, En la parte eléctrica, el laboratorio cuenta con 2 fuentes de voltaje-corriente, un analizador de potencia, distintos shunts y diferentes multímetros.
