19 Septiembre 2007 Gestión interconexión Portugal-España.

Presentación del tema: "19 Septiembre 2007 Gestión interconexión Portugal-España."— Transcripción de la presentación:

1 19 Septiembre 2007 Gestión interconexión Portugal-España

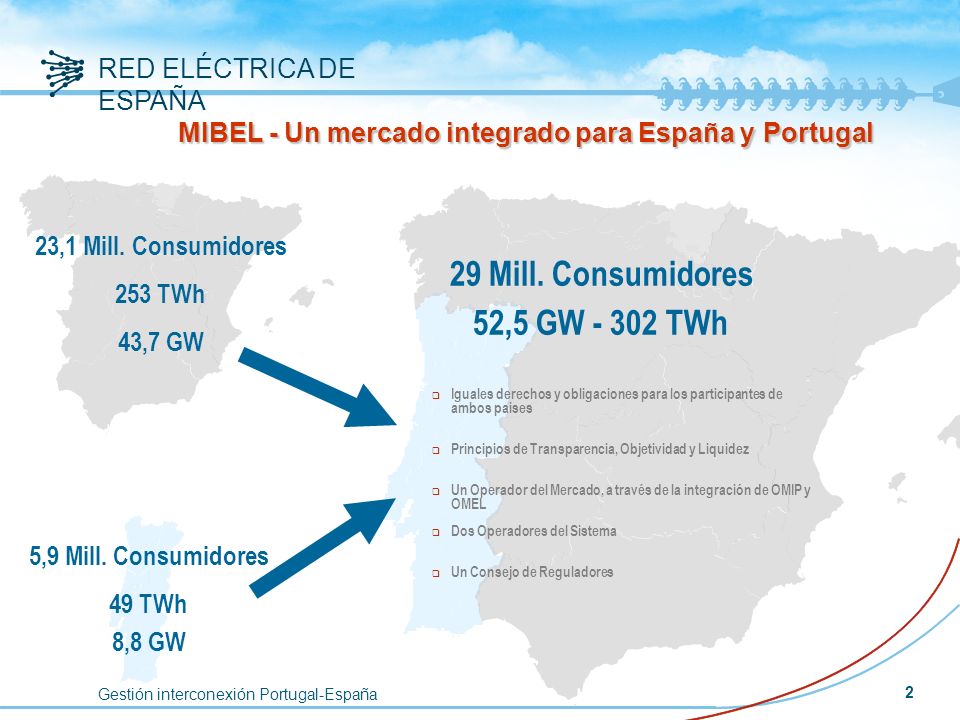

2 RED ELÉCTRICA DE ESPAÑA 2 5,9 Mill. Consumidores 49 TWh 8,8 GW 29 Mill. Consumidores 52,5 GW - 302 TWh 23,1 Mill. Consumidores 253 TWh 43,7 GW q Iguales derechos y obligaciones para los participantes de ambos paises q Principios de Transparencia, Objetividad y Liquidez q Un Operador del Mercado, a través de la integración de OMIP y OMEL q Dos Operadores del Sistema q Un Consejo de Reguladores MIBEL - Un mercado integrado para España y Portugal

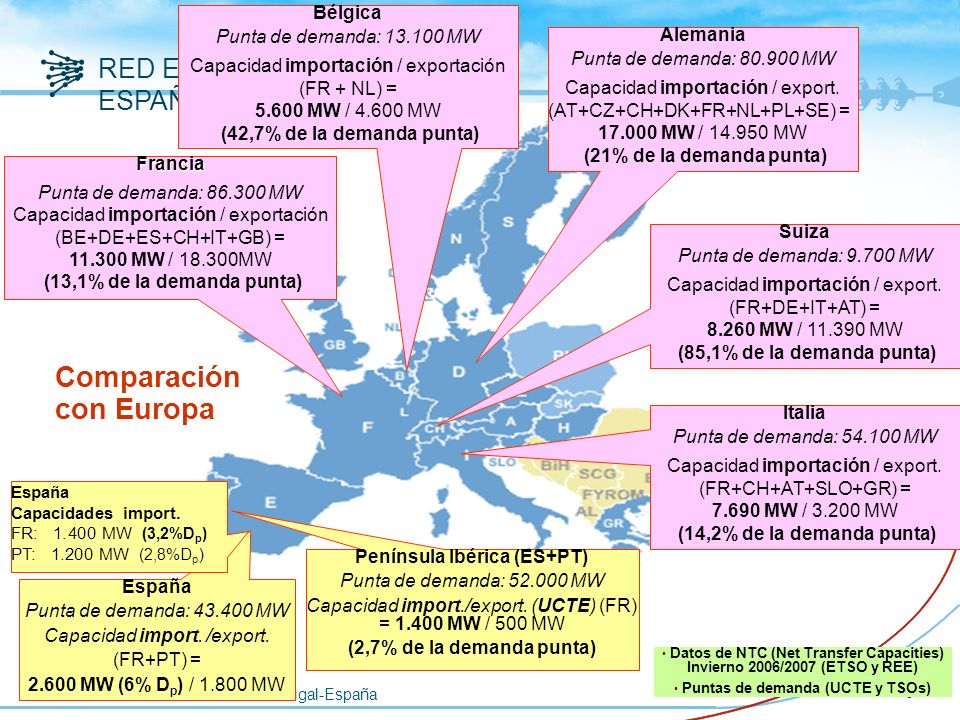

3 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 3 Alemania Punta de demanda: 80.900 MW Capacidad importación / export. (AT+CZ+CH+DK+FR+NL+PL+SE) = 17.000 MW / 14.950 MW (21% de la demanda punta) Datos de NTC (Net Transfer Capacities) Invierno 2006/2007 (ETSO y REE) Puntas de demanda (UCTE y TSOs) España Punta de demanda: 43.400 MW Capacidad import. /export. (FR+PT) = 2.600 MW (6% D p ) / 1.800 MW Francia Punta de demanda: 86.300 MW Capacidad importación / exportación (BE+DE+ES+CH+IT+GB) = 11.300 MW / 18.300MW (13,1% de la demanda punta) Bélgica Punta de demanda: 13.100 MW Capacidad importación / exportación (FR + NL) = 5.600 MW / 4.600 MW (42,7% de la demanda punta) Península Ibérica (ES+PT) Punta de demanda: 52.000 MW Capacidad import./export. (UCTE) (FR) = 1.400 MW / 500 MW (2,7% de la demanda punta) España Capacidades import. FR: 1.400 MW (3,2%D p ) PT: 1.200 MW (2,8%D p ) Italia Punta de demanda: 54.100 MW Capacidad importación / export. (FR+CH+AT+SLO+GR) = 7.690 MW / 3.200 MW (14,2% de la demanda punta) Suiza Punta de demanda: 9.700 MW Capacidad importación / export. (FR+DE+IT+AT) = 8.260 MW / 11.390 MW (85,1% de la demanda punta) Comparación con Europa

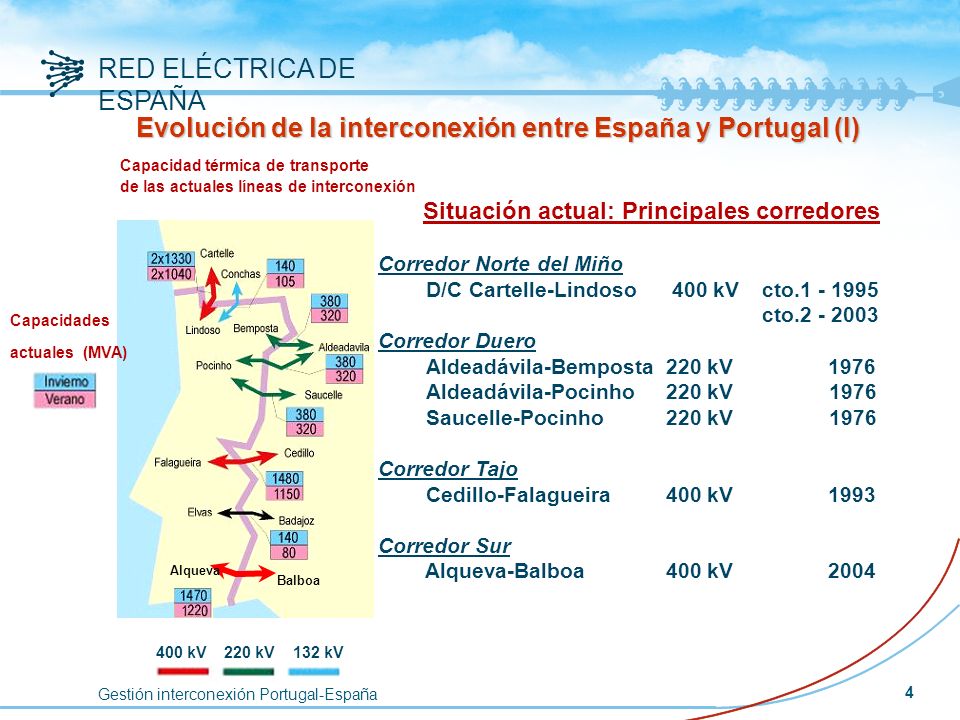

4 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 4 Evolución de la interconexión entre España y Portugal (I) Situación actual: Principales corredores Corredor Norte del Miño D/C Cartelle-Lindoso 400 kV cto.1 - 1995 cto.2 - 2003 Corredor Duero Aldeadávila-Bemposta 220 kV 1976 Aldeadávila-Pocinho220 kV 1976 Saucelle-Pocinho 220 kV 1976 Corredor Tajo Cedillo-Falagueira400 kV 1993 Corredor Sur Alqueva-Balboa 400 kV 2004 Capacidad térmica de transporte de las actuales líneas de interconexión Alqueva Balboa 400 kV 220 kV 132 kV Capacidades actuales (MVA)

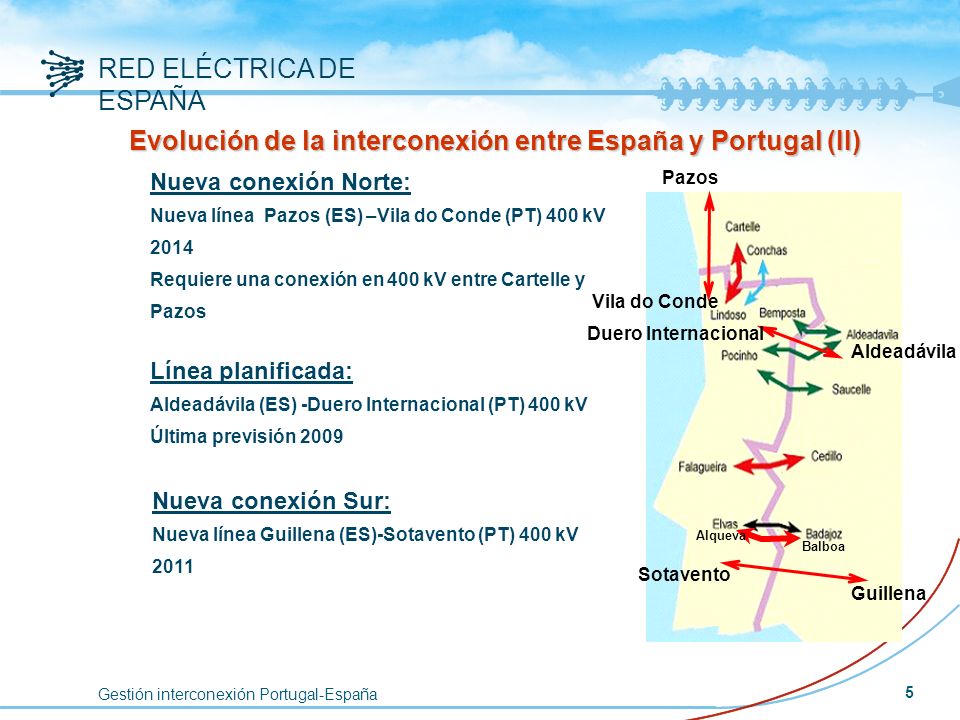

5 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 5 Nueva conexión Norte: Nueva línea Pazos (ES) –Vila do Conde (PT) 400 kV 2014 Requiere una conexión en 400 kV entre Cartelle y Pazos Evolución de la interconexión entre España y Portugal (II) Línea planificada: Aldeadávila (ES) -Duero Internacional (PT) 400 kV Última previsión 2009 Nueva conexión Sur: Nueva línea Guillena (ES)-Sotavento (PT) 400 kV 2011 Pazos Vila do Conde Aldeadávila Alqueva Balboa Guillena Sotavento Duero Internacional

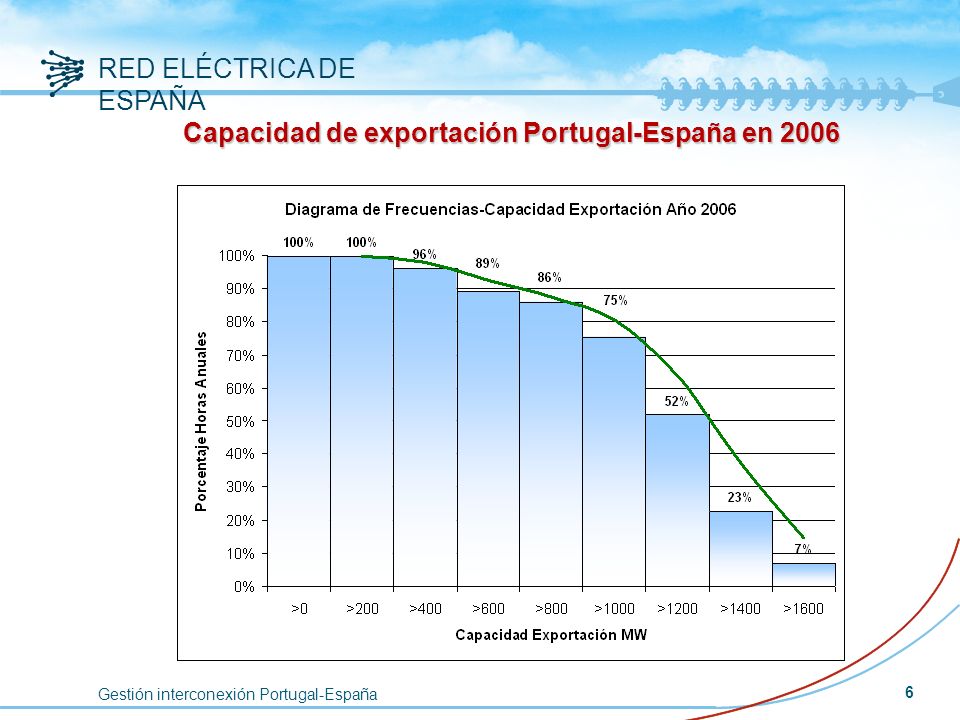

6 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 6 Capacidad de exportación Portugal-España en 2006

7 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 7 Capacidad de importación Portugal-España en 2006

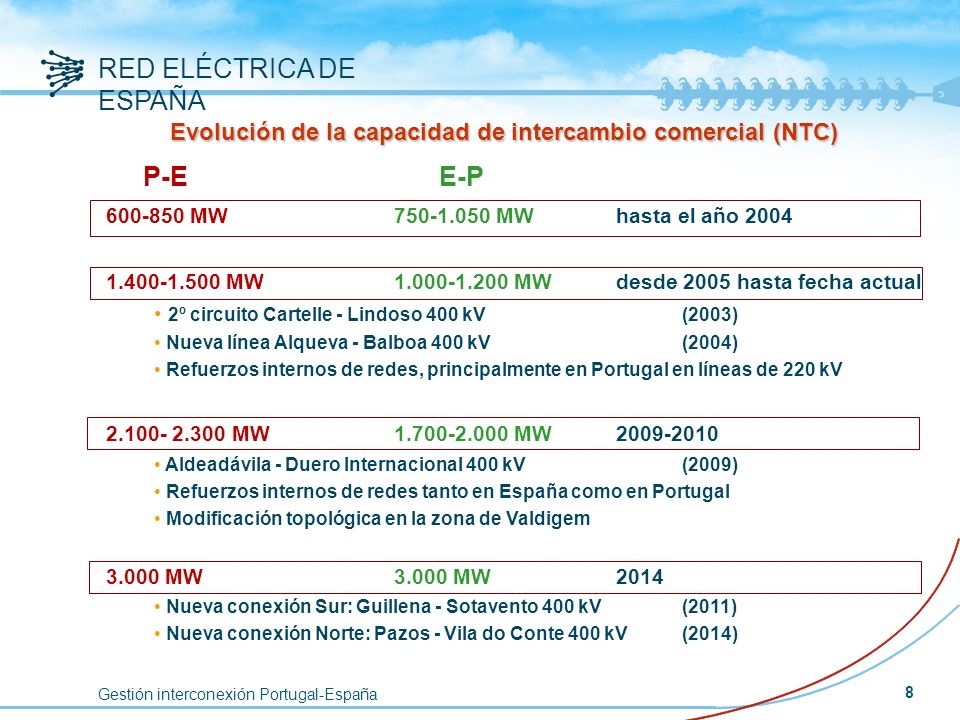

8 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 8 Evolución de la capacidad de intercambio comercial (NTC) P-E E-P 600-850 MW750-1.050 MW hasta el año 2004 1.400-1.500 MW 1.000-1.200 MW desde 2005 hasta fecha actual 2º circuito Cartelle - Lindoso 400 kV(2003) Nueva línea Alqueva - Balboa 400 kV(2004) Refuerzos internos de redes, principalmente en Portugal en líneas de 220 kV 2.100- 2.300 MW1.700-2.000 MW 2009-2010 Aldeadávila - Duero Internacional 400 kV(2009) Refuerzos internos de redes tanto en España como en Portugal Modificación topológica en la zona de Valdigem 3.000 MW3.000 MW 2014 Nueva conexión Sur: Guillena - Sotavento 400 kV (2011) Nueva conexión Norte: Pazos - Vila do Conte 400 kV(2014)

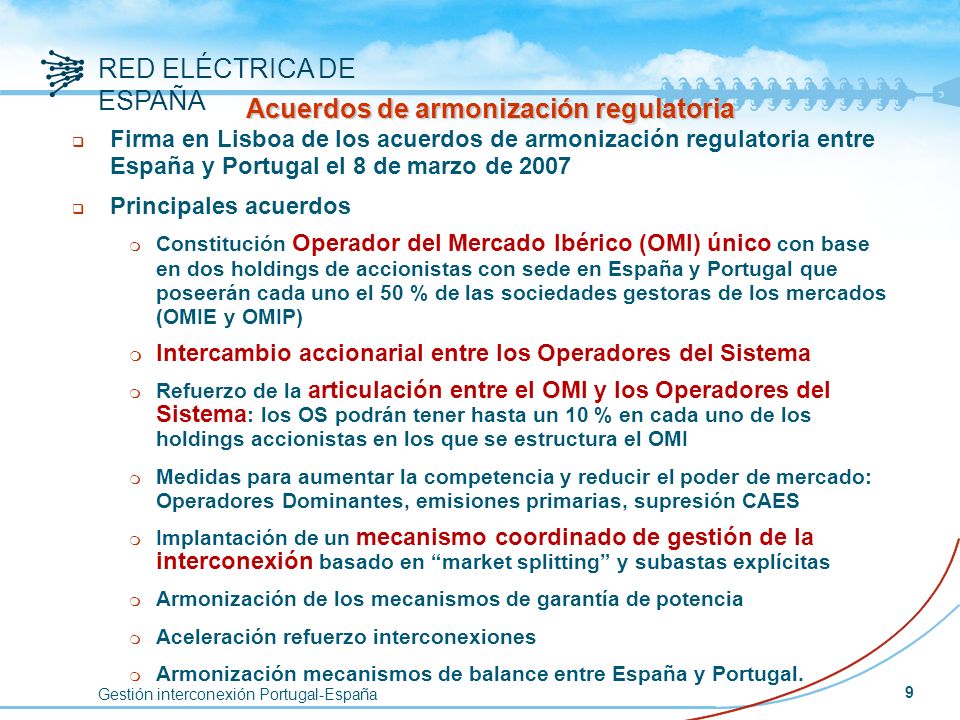

9 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 9 Acuerdos de armonización regulatoria q Firma en Lisboa de los acuerdos de armonización regulatoria entre España y Portugal el 8 de marzo de 2007 q Principales acuerdos m Constitución Operador del Mercado Ibérico (OMI) único con base en dos holdings de accionistas con sede en España y Portugal que poseerán cada uno el 50 % de las sociedades gestoras de los mercados (OMIE y OMIP) m Intercambio accionarial entre los Operadores del Sistema m Refuerzo de la articulación entre el OMI y los Operadores del Sistema : los OS podrán tener hasta un 10 % en cada uno de los holdings accionistas en los que se estructura el OMI m Medidas para aumentar la competencia y reducir el poder de mercado: Operadores Dominantes, emisiones primarias, supresión CAES m Implantación de un mecanismo coordinado de gestión de la interconexión basado en market splitting y subastas explícitas m Armonización de los mecanismos de garantía de potencia m Aceleración refuerzo interconexiones m Armonización mecanismos de balance entre España y Portugal.

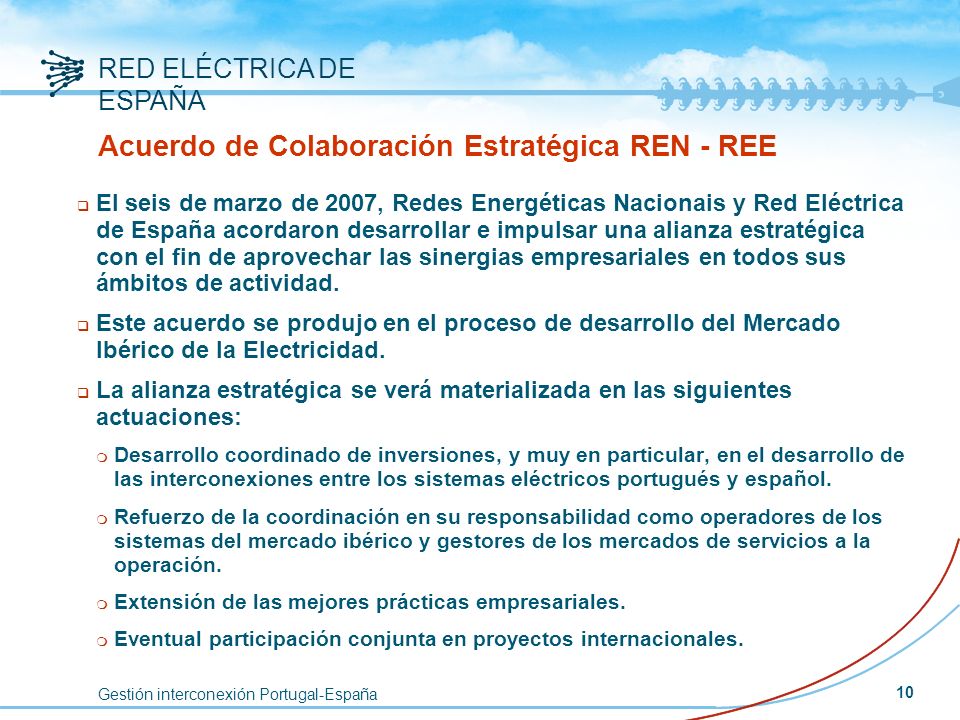

10 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 10 Acuerdo de Colaboración Estratégica REN - REE q El seis de marzo de 2007, Redes Energéticas Nacionais y Red Eléctrica de España acordaron desarrollar e impulsar una alianza estratégica con el fin de aprovechar las sinergias empresariales en todos sus ámbitos de actividad. q Este acuerdo se produjo en el proceso de desarrollo del Mercado Ibérico de la Electricidad. q La alianza estratégica se verá materializada en las siguientes actuaciones: m Desarrollo coordinado de inversiones, y muy en particular, en el desarrollo de las interconexiones entre los sistemas eléctricos portugués y español. m Refuerzo de la coordinación en su responsabilidad como operadores de los sistemas del mercado ibérico y gestores de los mercados de servicios a la operación. m Extensión de las mejores prácticas empresariales. m Eventual participación conjunta en proyectos internacionales.

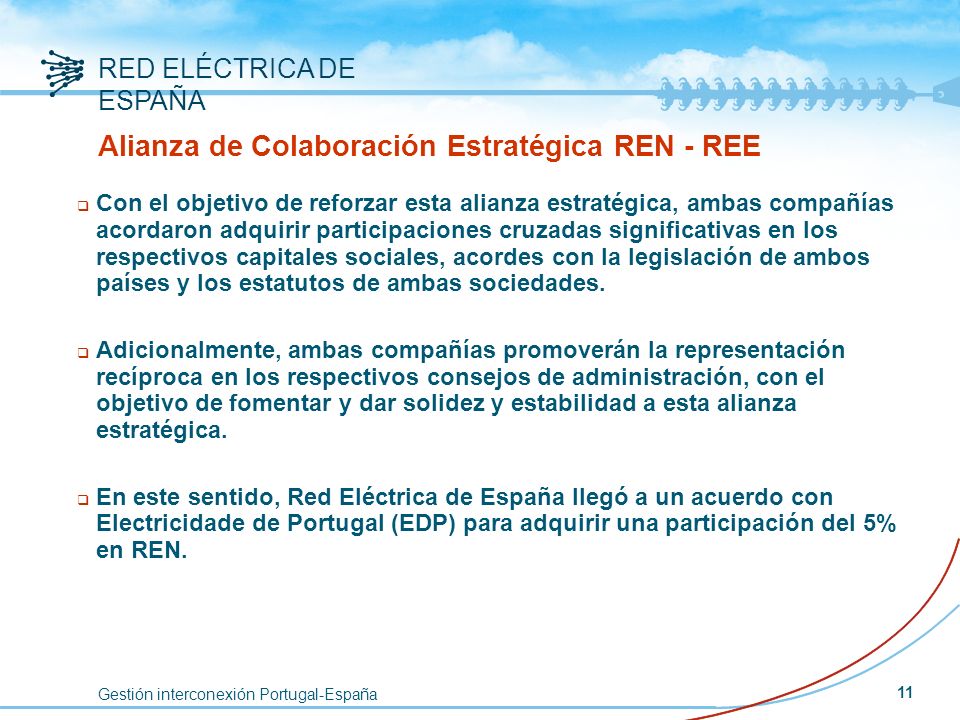

11 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 11 Alianza de Colaboración Estratégica REN - REE q Con el objetivo de reforzar esta alianza estratégica, ambas compañías acordaron adquirir participaciones cruzadas significativas en los respectivos capitales sociales, acordes con la legislación de ambos países y los estatutos de ambas sociedades. q Adicionalmente, ambas compañías promoverán la representación recíproca en los respectivos consejos de administración, con el objetivo de fomentar y dar solidez y estabilidad a esta alianza estratégica. q En este sentido, Red Eléctrica de España llegó a un acuerdo con Electricidade de Portugal (EDP) para adquirir una participación del 5% en REN.

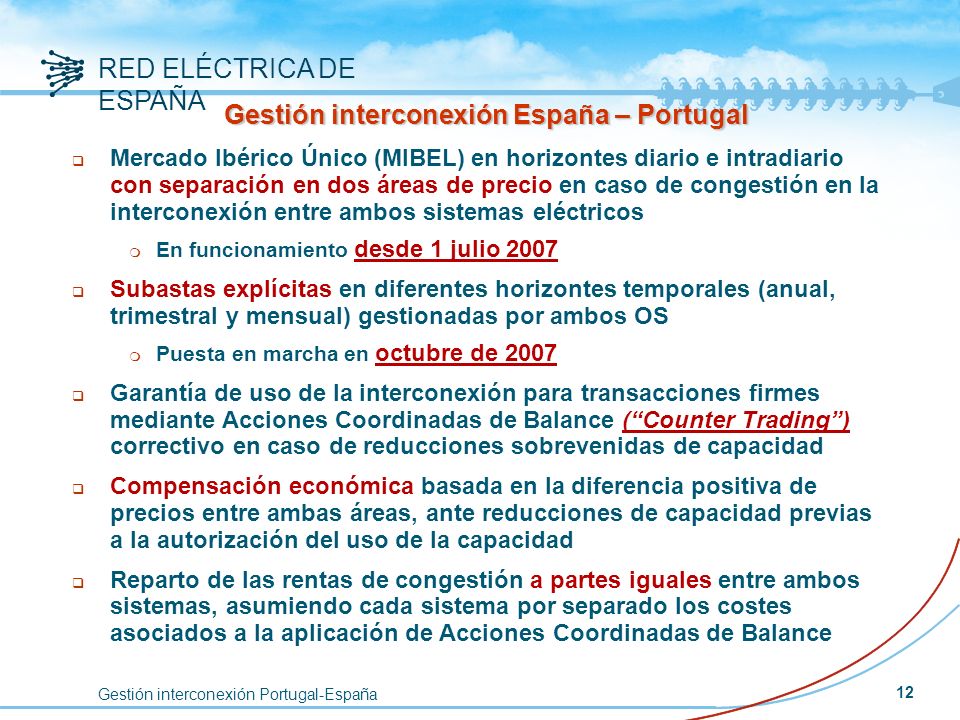

12 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 12 Gestión interconexión España – Portugal q Mercado Ibérico Único (MIBEL) en horizontes diario e intradiario con separación en dos áreas de precio en caso de congestión en la interconexión entre ambos sistemas eléctricos m En funcionamiento desde 1 julio 2007 q Subastas explícitas en diferentes horizontes temporales (anual, trimestral y mensual) gestionadas por ambos OS m Puesta en marcha en octubre de 2007 q Garantía de uso de la interconexión para transacciones firmes mediante Acciones Coordinadas de Balance (Counter Trading) correctivo en caso de reducciones sobrevenidas de capacidad q Compensación económica basada en la diferencia positiva de precios entre ambas áreas, ante reducciones de capacidad previas a la autorización del uso de la capacidad q Reparto de las rentas de congestión a partes iguales entre ambos sistemas, asumiendo cada sistema por separado los costes asociados a la aplicación de Acciones Coordinadas de Balance

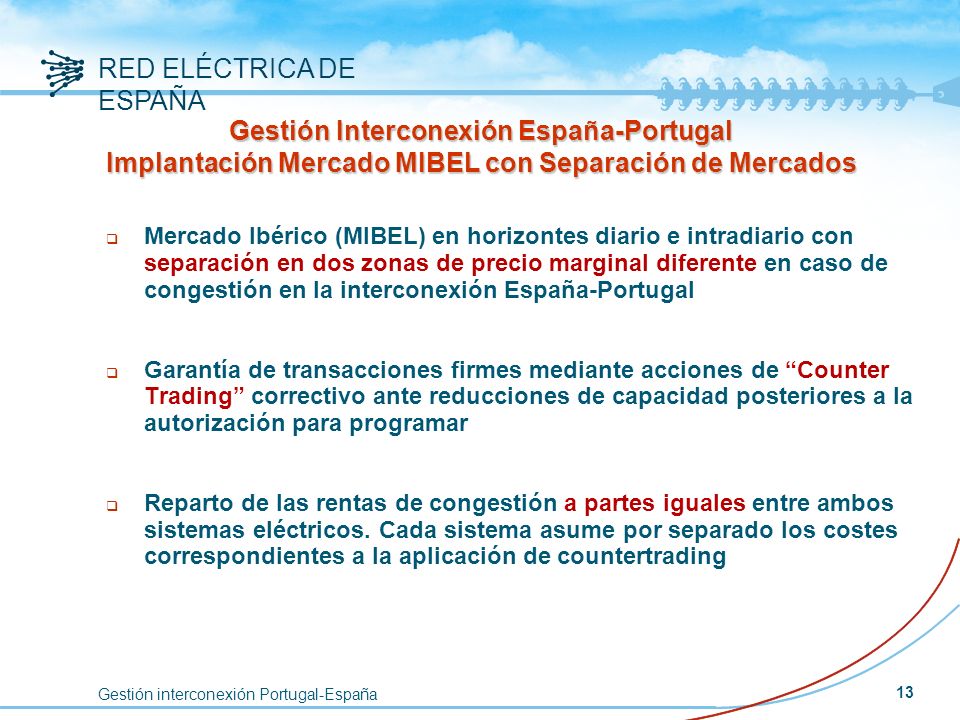

13 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 13 q Mercado Ibérico (MIBEL) en horizontes diario e intradiario con separación en dos zonas de precio marginal diferente en caso de congestión en la interconexión España-Portugal q Garantía de transacciones firmes mediante acciones de Counter Trading correctivo ante reducciones de capacidad posteriores a la autorización para programar q Reparto de las rentas de congestión a partes iguales entre ambos sistemas eléctricos. Cada sistema asume por separado los costes correspondientes a la aplicación de countertrading Gestión Interconexión España-Portugal Implantación Mercado MIBEL con Separación de Mercados

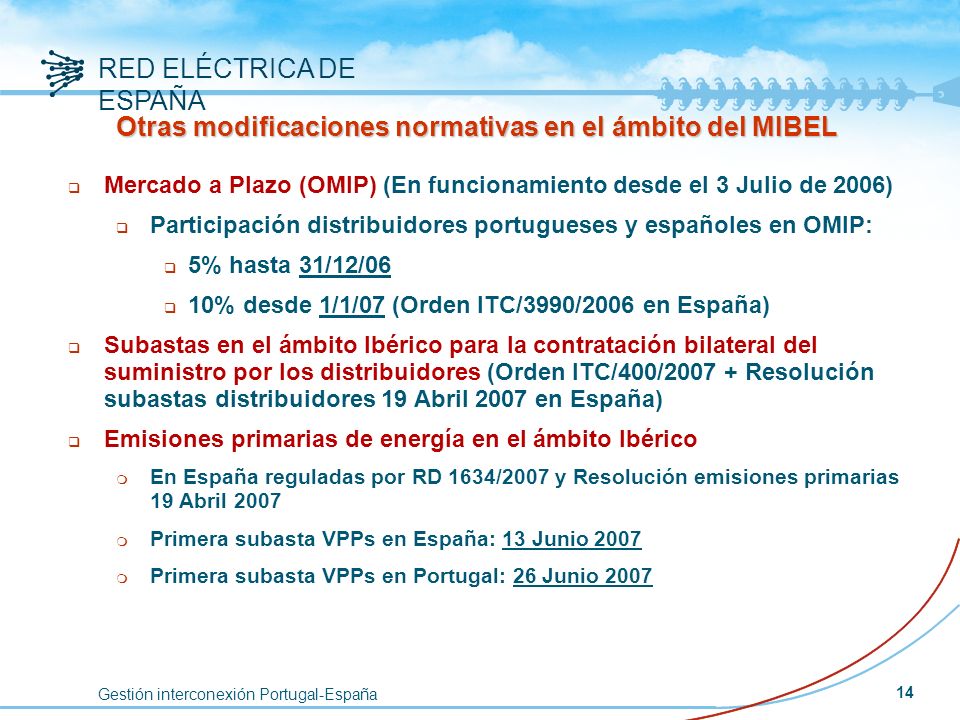

14 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 14 q Mercado a Plazo (OMIP) (En funcionamiento desde el 3 Julio de 2006) q Participación distribuidores portugueses y españoles en OMIP: q 5% hasta 31/12/06 q 10% desde 1/1/07 (Orden ITC/3990/2006 en España) q Subastas en el ámbito Ibérico para la contratación bilateral del suministro por los distribuidores (Orden ITC/400/2007 + Resolución subastas distribuidores 19 Abril 2007 en España) q Emisiones primarias de energía en el ámbito Ibérico m En España reguladas por RD 1634/2007 y Resolución emisiones primarias 19 Abril 2007 m Primera subasta VPPs en España: 13 Junio 2007 m Primera subasta VPPs en Portugal: 26 Junio 2007 Otras modificaciones normativas en el ámbito del MIBEL

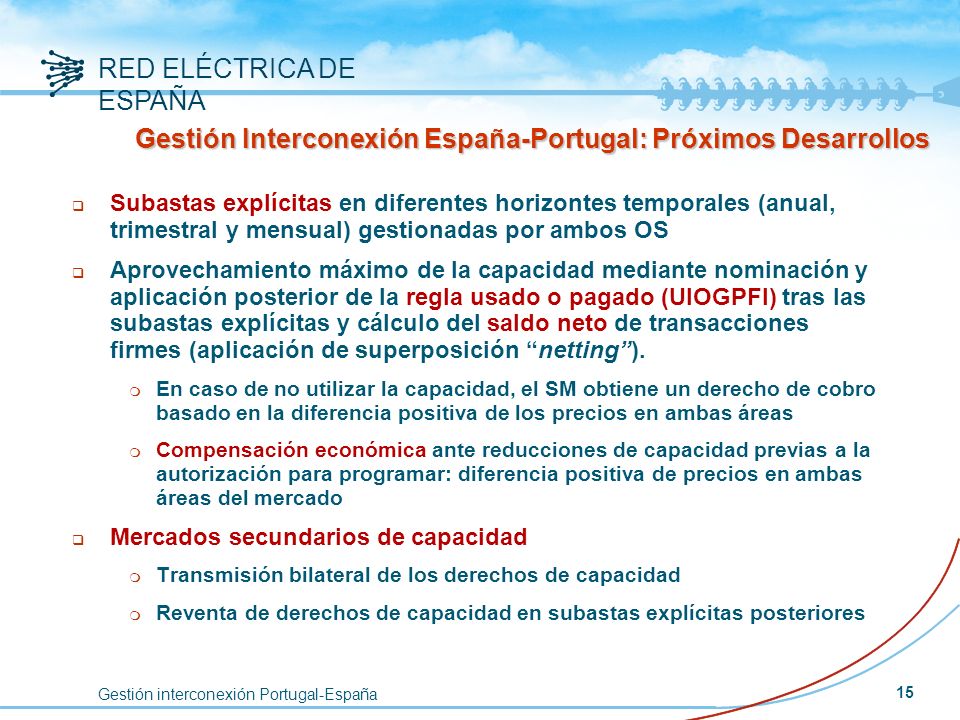

15 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 15 q Subastas explícitas en diferentes horizontes temporales (anual, trimestral y mensual) gestionadas por ambos OS q Aprovechamiento máximo de la capacidad mediante nominación y aplicación posterior de la regla usado o pagado (UIOGPFI) tras las subastas explícitas y cálculo del saldo neto de transacciones firmes (aplicación de superposición netting). m En caso de no utilizar la capacidad, el SM obtiene un derecho de cobro basado en la diferencia positiva de los precios en ambas áreas m Compensación económica ante reducciones de capacidad previas a la autorización para programar: diferencia positiva de precios en ambas áreas del mercado q Mercados secundarios de capacidad m Transmisión bilateral de los derechos de capacidad m Reventa de derechos de capacidad en subastas explícitas posteriores Gestión Interconexión España-Portugal: Próximos Desarrollos

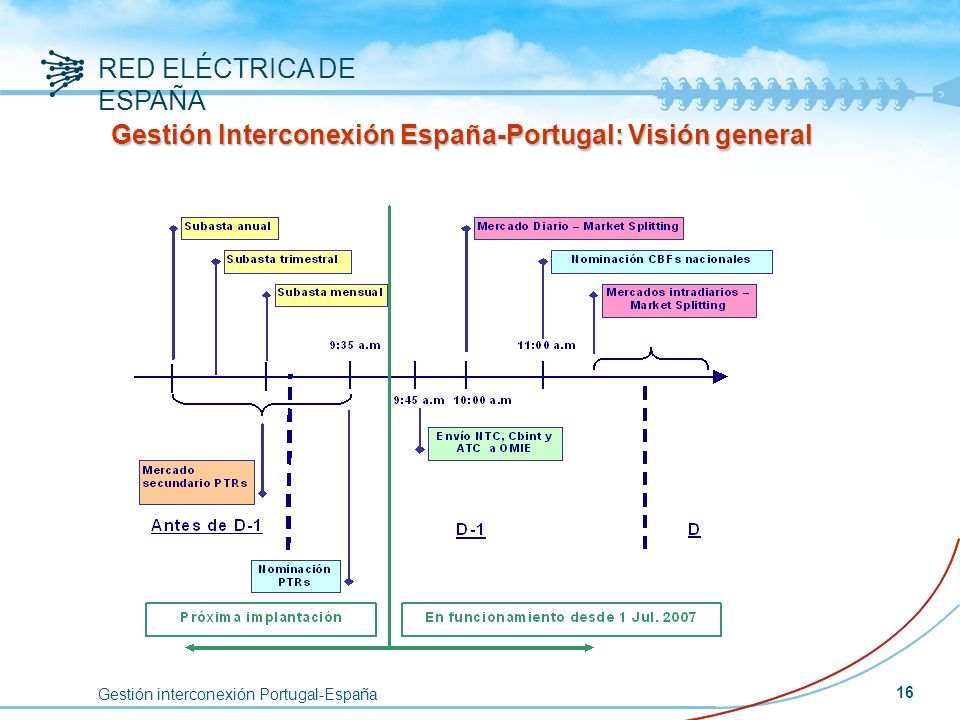

16 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 16 Gestión Interconexión España-Portugal: Visión general

17 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 17 Evolución saldo interconexión PT-ESP

18 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 18 % Horas congestión interconexión PT– ESP Julio - Agosto 2007

19 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 19 Pagos por capacidad q El sistema de Pagos por Capacidad consiste en un mecanismo de retribución regulado y complementario al mercado que permite a las tecnologías de generación recuperar sus costes fijos, tanto de operación y mantenimiento como de inversión. q Bajo el concepto de Pagos por Capacidad, se incluyen dos tipos de servicios diferenciados: m Servicio a medio plazo, destinado a contratar disponibilidad de potencia en un horizonte temporal igual o inferior al año con aquellas tecnologías que, con mayor probabilidad, pudieran estar indisponibles en los periodos de demanda punta. m Servicio a largo plazo, destinado exclusivamente a promover la construcción de nuevas instalaciones de generación a través de pagos que facilitarán a sus promotores la recuperación de los costes de inversión.

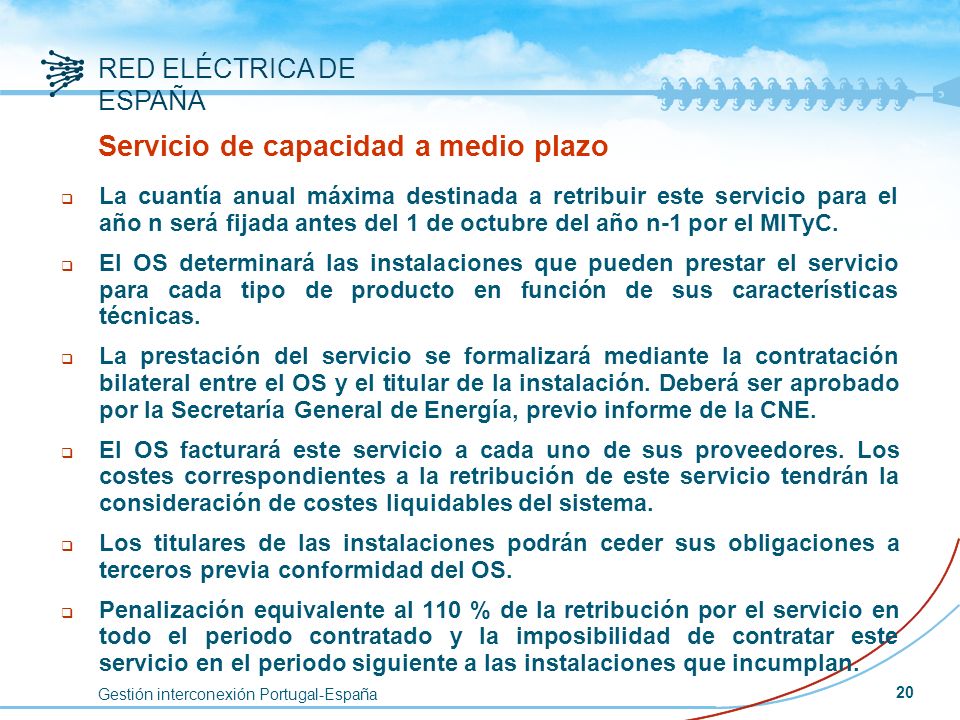

20 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 20 Servicio de capacidad a medio plazo q La cuantía anual máxima destinada a retribuir este servicio para el año n será fijada antes del 1 de octubre del año n-1 por el MITyC. q El OS determinará las instalaciones que pueden prestar el servicio para cada tipo de producto en función de sus características técnicas. q La prestación del servicio se formalizará mediante la contratación bilateral entre el OS y el titular de la instalación. Deberá ser aprobado por la Secretaría General de Energía, previo informe de la CNE. q El OS facturará este servicio a cada uno de sus proveedores. Los costes correspondientes a la retribución de este servicio tendrán la consideración de costes liquidables del sistema. q Los titulares de las instalaciones podrán ceder sus obligaciones a terceros previa conformidad del OS. q Penalización equivalente al 110 % de la retribución por el servicio en todo el periodo contratado y la imposibilidad de contratar este servicio en el periodo siguiente a las instalaciones que incumplan.

21 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 21 Servicio capacidad a largo plazo (I) q Va destinado a promover la construcción de nuevas instalaciones de generación a través de pagos que facilitarán a sus promotores la recuperación de los costes de inversión. q Consiste en la puesta a disposición del OS de determinada potencia instalada que se acredita mediante el acta de puesta en marcha. q El OS realizará la liquidación del servicio. Los costes y los ingresos de este servicio tendrán la consideración de costes liquidables del sistema. q Estarán incluidas las instalaciones de generación en régimen ordinario del sistema peninsular con potencia instalada 50 MW, cuya acta de puesta en marcha sea posterior a 01/01/1998 y siempre que no hayan transcurrido 10 años desde la misma. q La Secretaría General de Energía podrá implantar mecanismos de subastas para la asignación de la capacidad del servicio de capacidad a largo plazo.

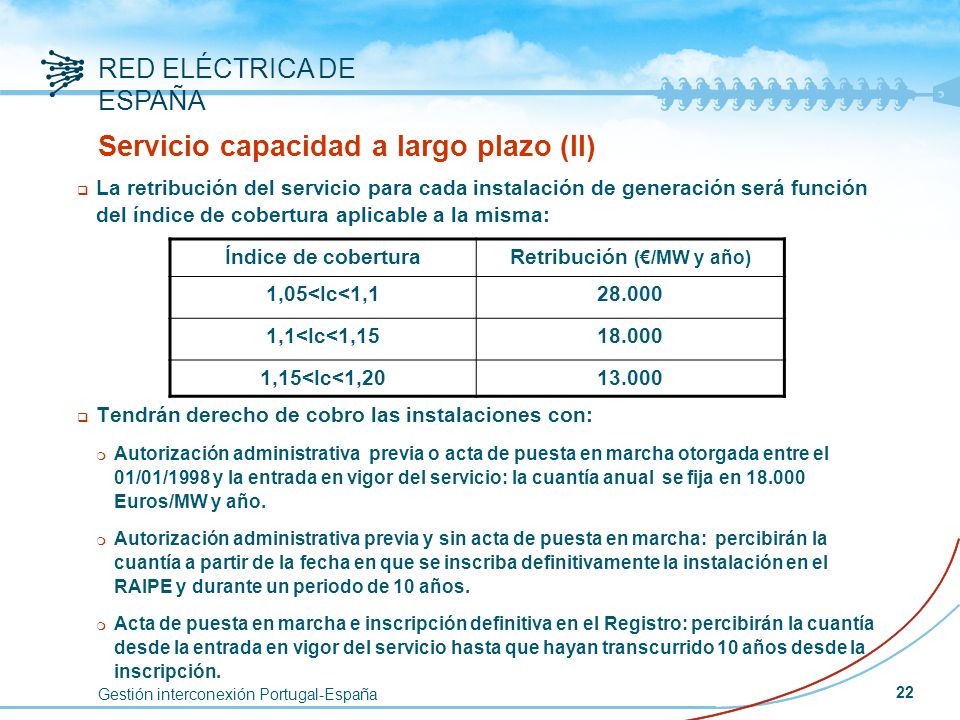

22 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 22 Servicio capacidad a largo plazo (II) q La retribución del servicio para cada instalación de generación será función del índice de cobertura aplicable a la misma: q Tendrán derecho de cobro las instalaciones con: m Autorización administrativa previa o acta de puesta en marcha otorgada entre el 01/01/1998 y la entrada en vigor del servicio: la cuantía anual se fija en 18.000 Euros/MW y año. m Autorización administrativa previa y sin acta de puesta en marcha: percibirán la cuantía a partir de la fecha en que se inscriba definitivamente la instalación en el RAIPE y durante un periodo de 10 años. m Acta de puesta en marcha e inscripción definitiva en el Registro: percibirán la cuantía desde la entrada en vigor del servicio hasta que hayan transcurrido 10 años desde la inscripción. Índice de coberturaRetribución (/MW y año) 1,05<Ic<1,128.000 1,1<Ic<1,1518.000 1,15<Ic<1,2013.000

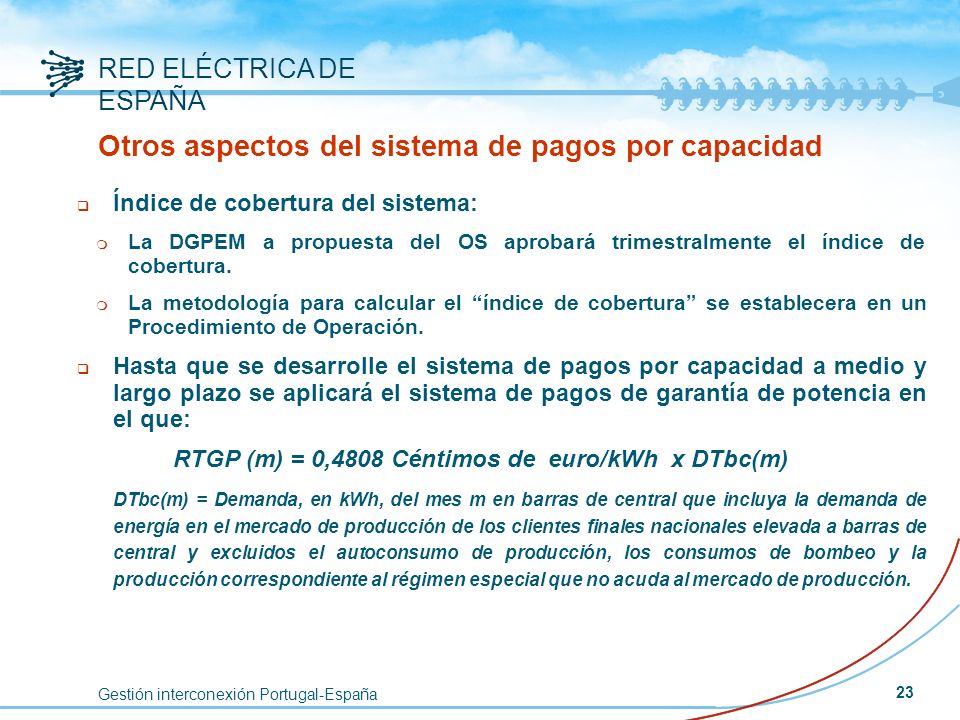

23 Gestión interconexión Portugal-España RED ELÉCTRICA DE ESPAÑA 23 Otros aspectos del sistema de pagos por capacidad q Índice de cobertura del sistema: m La DGPEM a propuesta del OS aprobará trimestralmente el índice de cobertura. m La metodología para calcular el índice de cobertura se establecera en un Procedimiento de Operación. q Hasta que se desarrolle el sistema de pagos por capacidad a medio y largo plazo se aplicará el sistema de pagos de garantía de potencia en el que: RTGP (m) = 0,4808 Céntimos de euro/kWh x DTbc(m) DTbc(m) = Demanda, en kWh, del mes m en barras de central que incluya la demanda de energía en el mercado de producción de los clientes finales nacionales elevada a barras de central y excluidos el autoconsumo de producción, los consumos de bombeo y la producción correspondiente al régimen especial que no acuda al mercado de producción.
