1 1 de 34 Diseño de Sistemas de Satélites Pequeños Unidad 4.c TT&C

2 2 de 34 Introducción

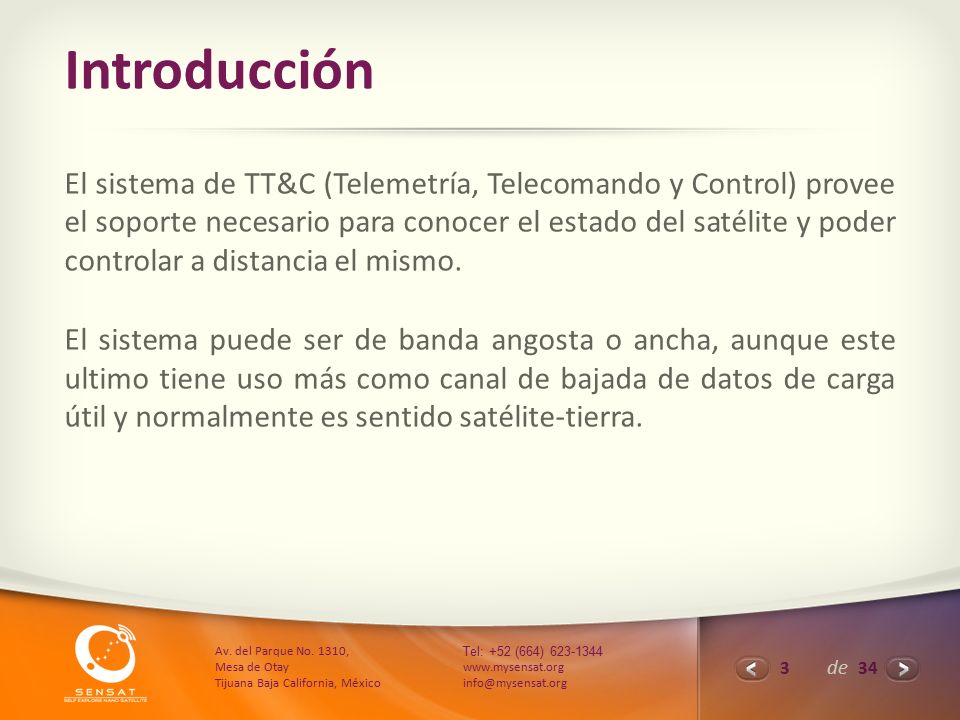

3 3 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Introducción El sistema de TT&C (Telemetría, Telecomando y Control) provee el soporte necesario para conocer el estado del satélite y poder controlar a distancia el mismo. El sistema puede ser de banda angosta o ancha, aunque este ultimo tiene uso más como canal de bajada de datos de carga útil y normalmente es sentido satélite-tierra.

4 4 de 34 SATEX TT&C

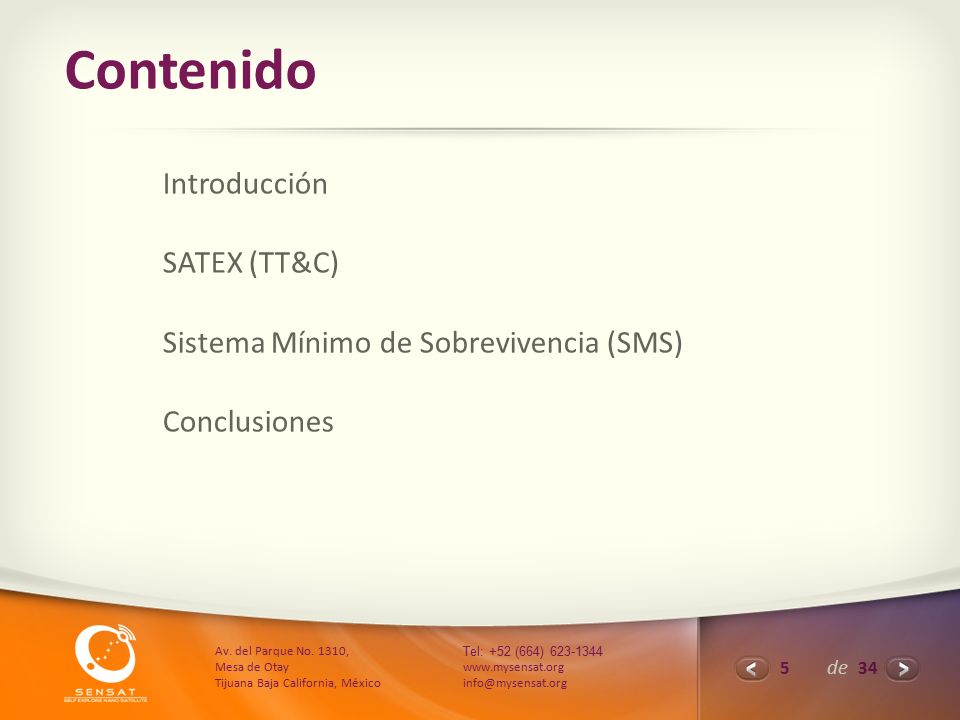

5 5 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Contenido Introducción SATEX (TT&C) Sistema Mínimo de Sobrevivencia (SMS) Conclusiones

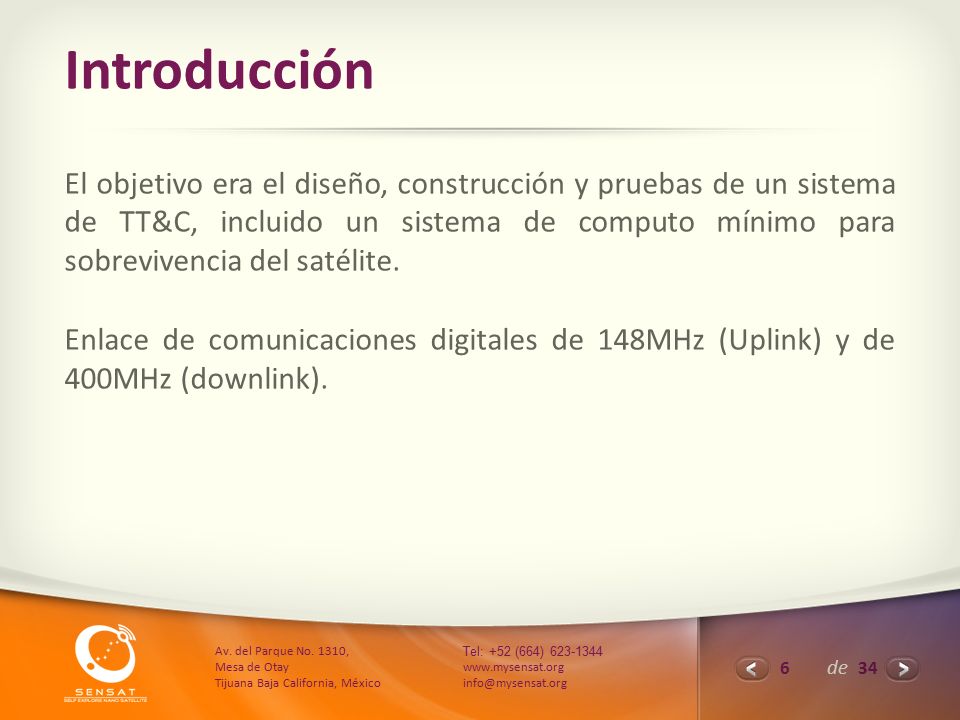

6 6 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Introducción El objetivo era el diseño, construcción y pruebas de un sistema de TT&C, incluido un sistema de computo mínimo para sobrevivencia del satélite. Enlace de comunicaciones digitales de 148MHz (Uplink) y de 400MHz (downlink).

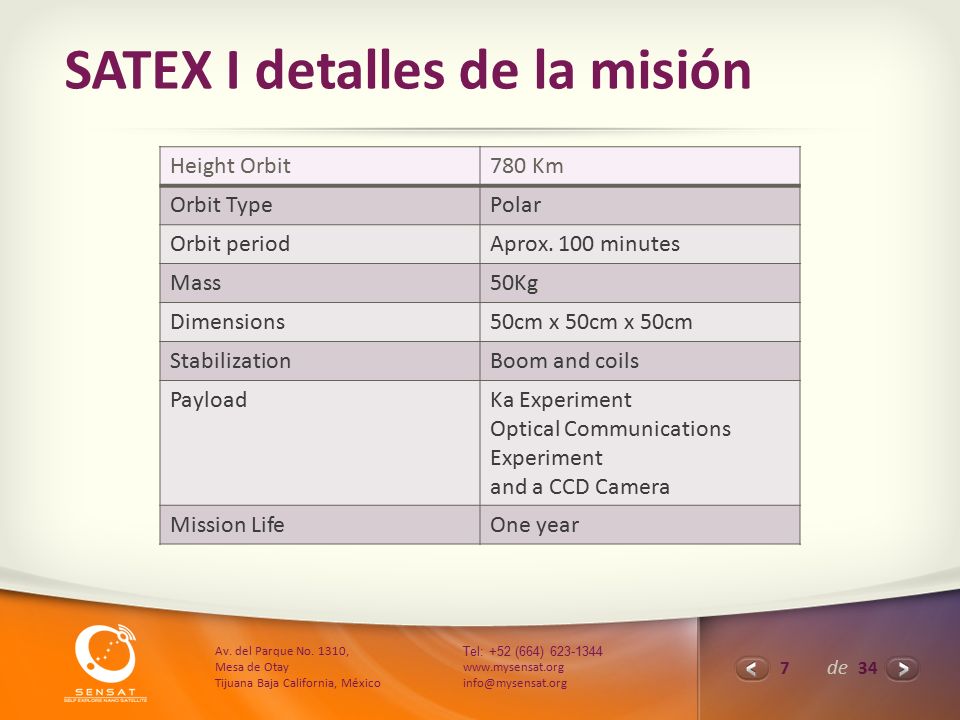

7 7 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org SATEX I detalles de la misión Height Orbit780 Km Orbit TypePolar Orbit periodAprox. 100 minutes Mass50Kg Dimensions50cm x 50cm x 50cm StabilizationBoom and coils PayloadKa Experiment Optical Communications Experiment and a CCD Camera Mission LifeOne year

8 8 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Tabla de Parámetros típicos para SSTL System / DeviceTypical Values / Performance On-Board ComputersOBC386 – Intel 386Ex general purpose computer OBC695 – ATMEL TSC695 Sparc V7 Processor @ 11MIPS, up to 8 Mbytes storage capacity OBDP BusCAN up to 32 Kbps RS422 up to 10Mbps Mil1553B up to 1Mbps SpaceWire up to 400Mbps LVDS up to 150Mbps SerDes up to 1Gbps StorageHigh Speed Data Recorder – Modular 16Gbytes, data rates up to 1Gbps

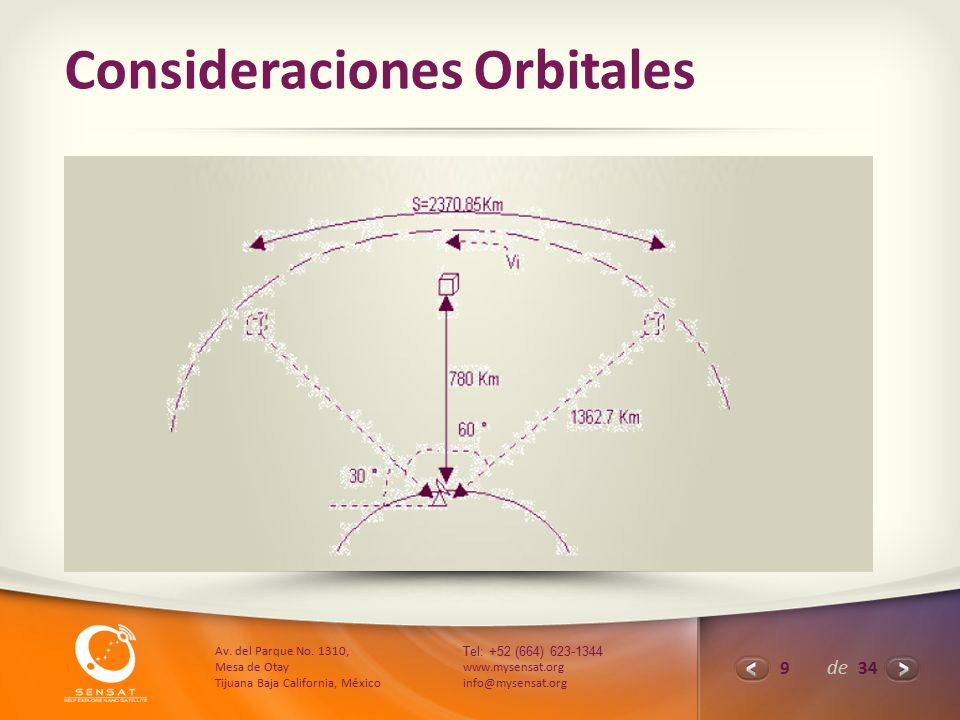

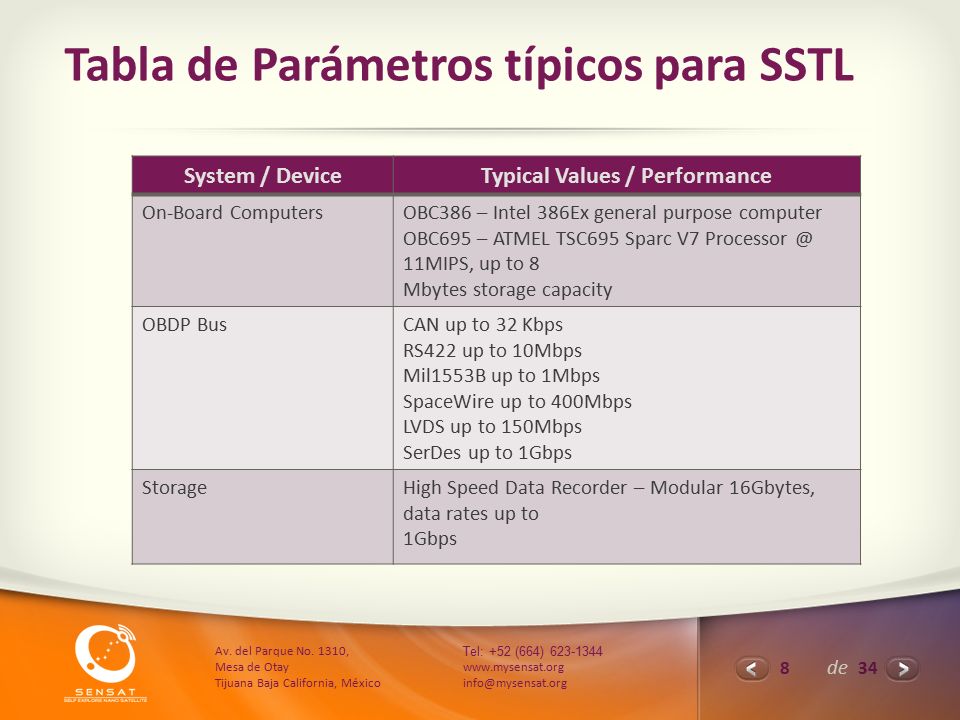

9 9 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Consideraciones Orbitales

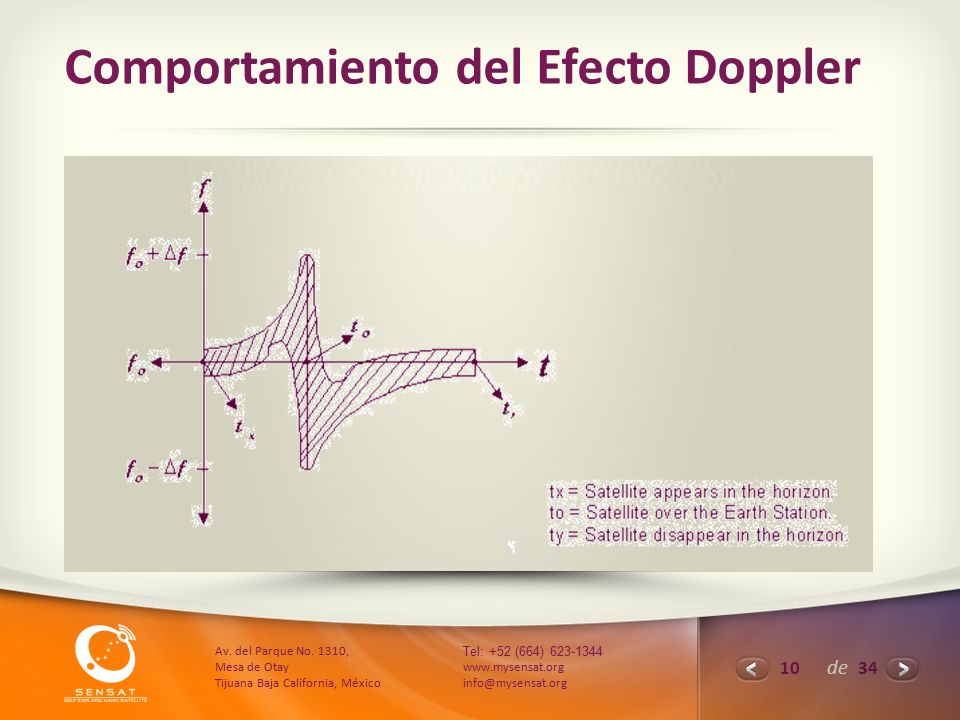

10 10 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Comportamiento del Efecto Doppler

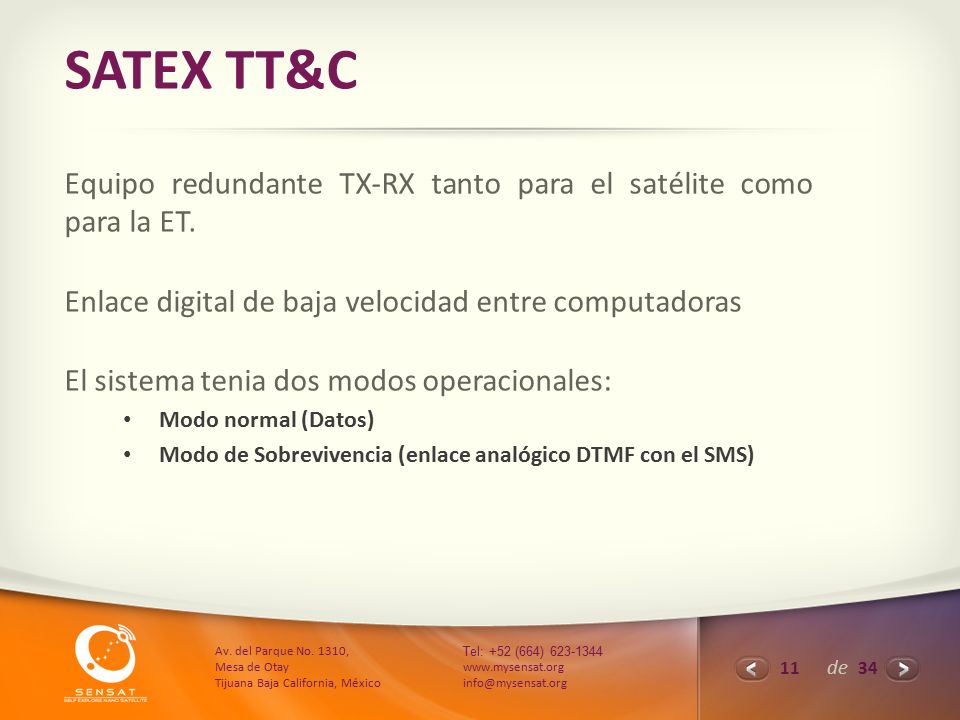

11 11 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org SATEX TT&C Equipo redundante TX-RX tanto para el satélite como para la ET. Enlace digital de baja velocidad entre computadoras El sistema tenia dos modos operacionales: Modo normal (Datos) Modo de Sobrevivencia (enlace analógico DTMF con el SMS)

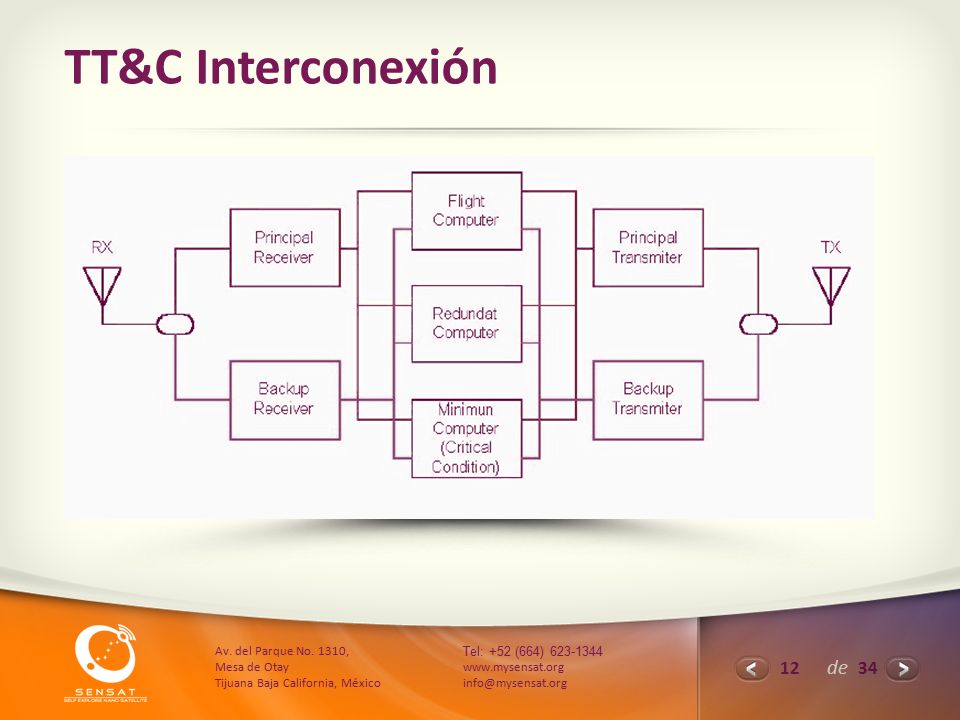

12 12 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org TT&C Interconexión

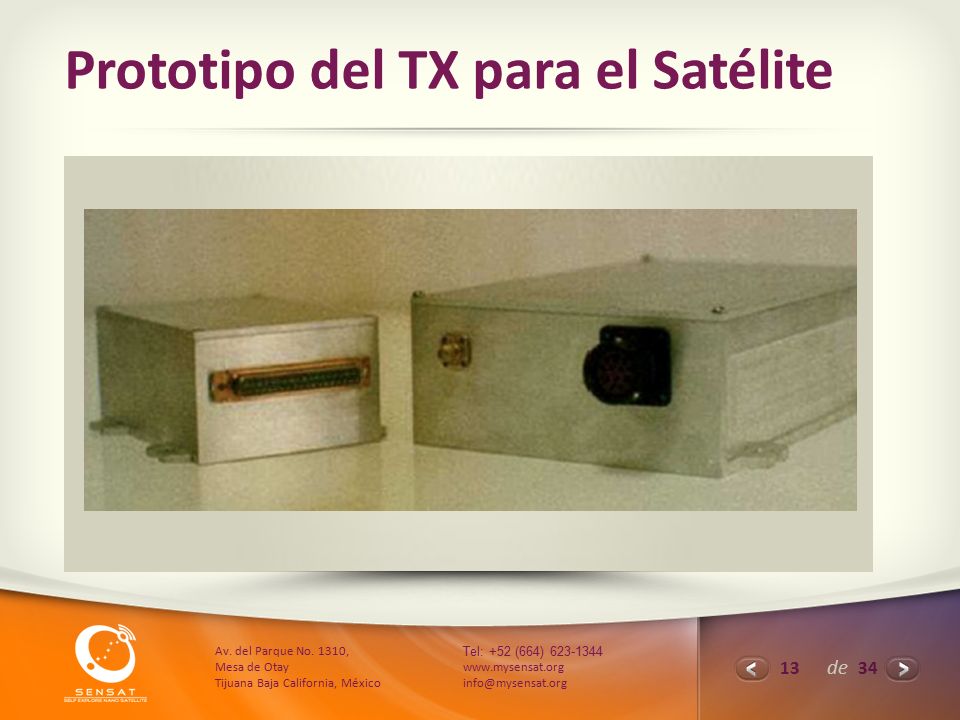

13 13 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Prototipo del TX para el Satélite

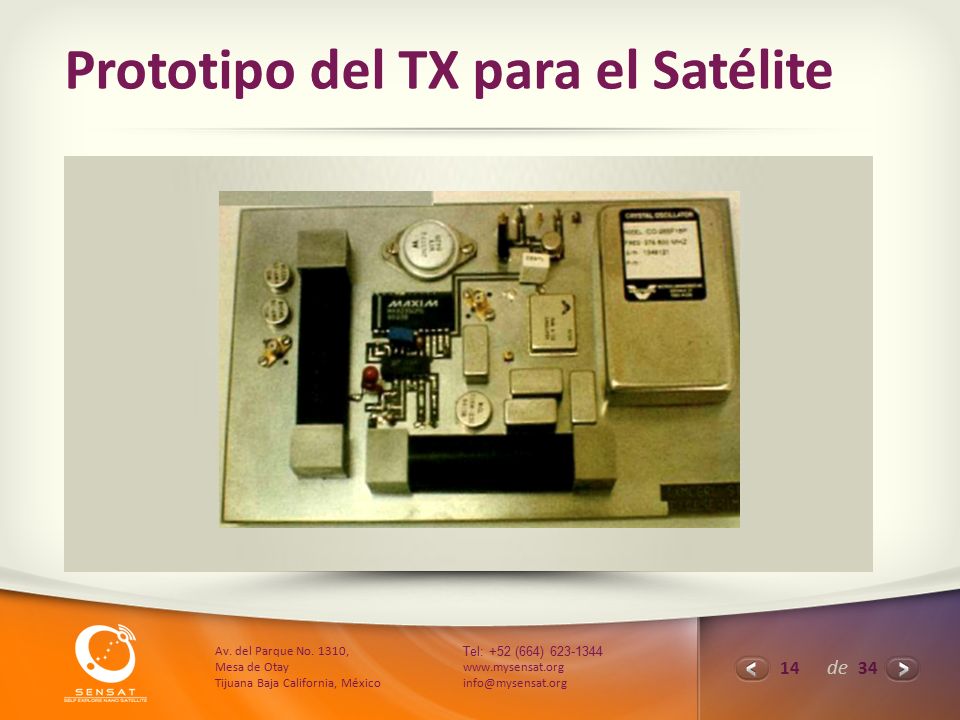

14 14 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Prototipo del TX para el Satélite

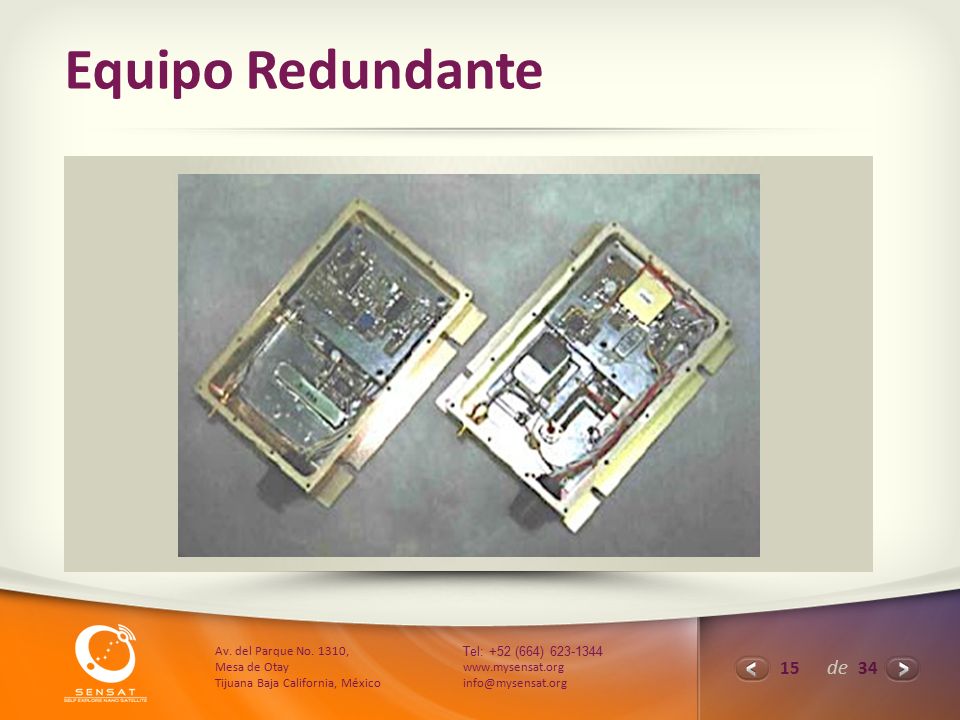

15 15 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Equipo Redundante

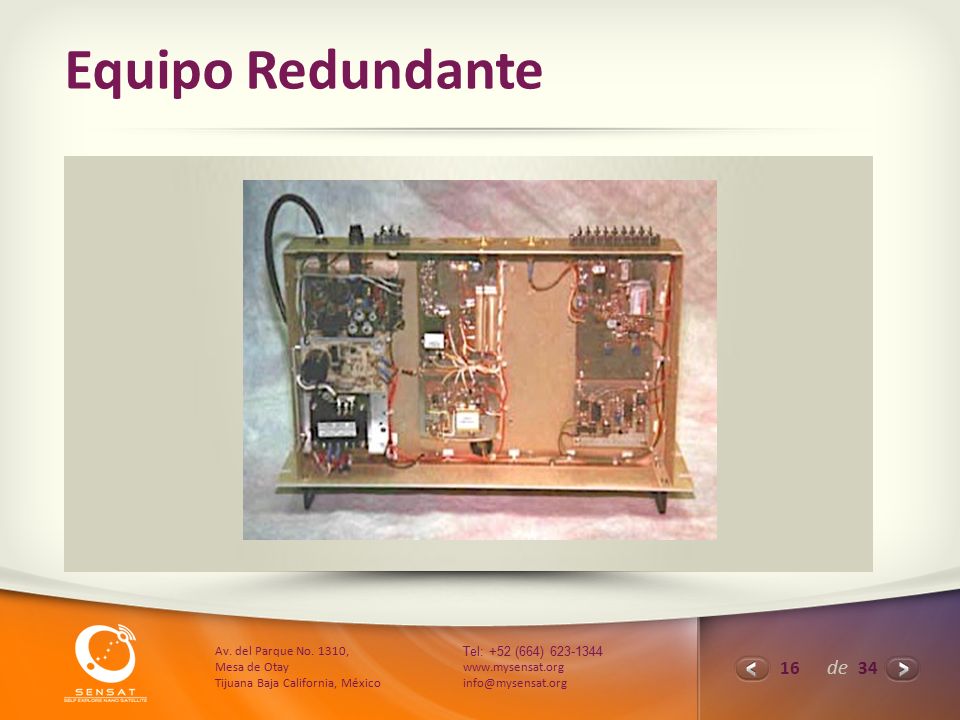

16 16 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Equipo Redundante

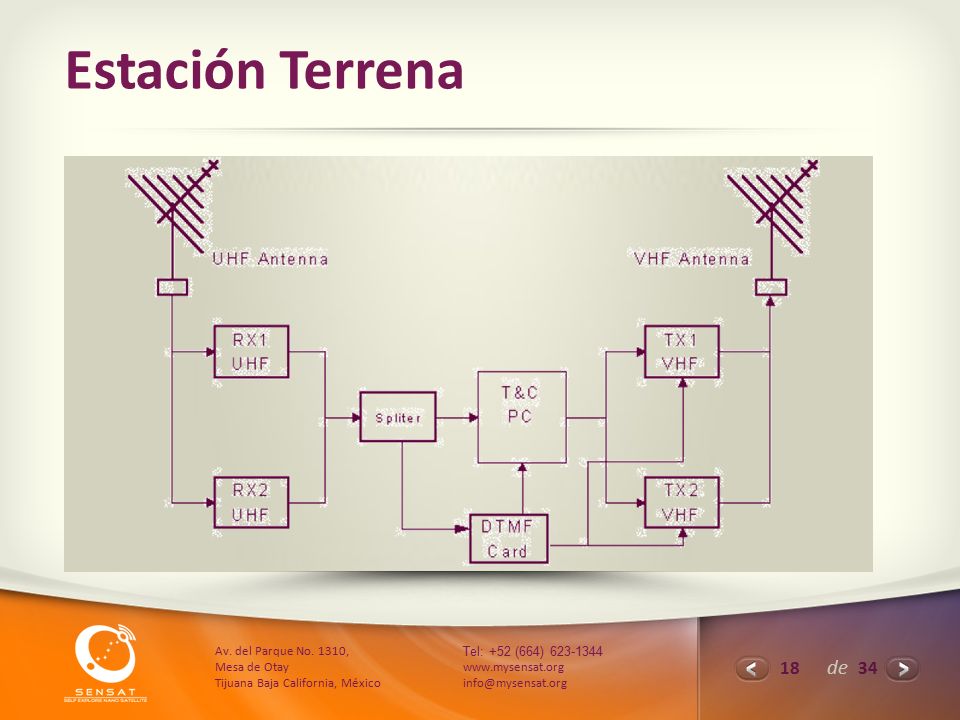

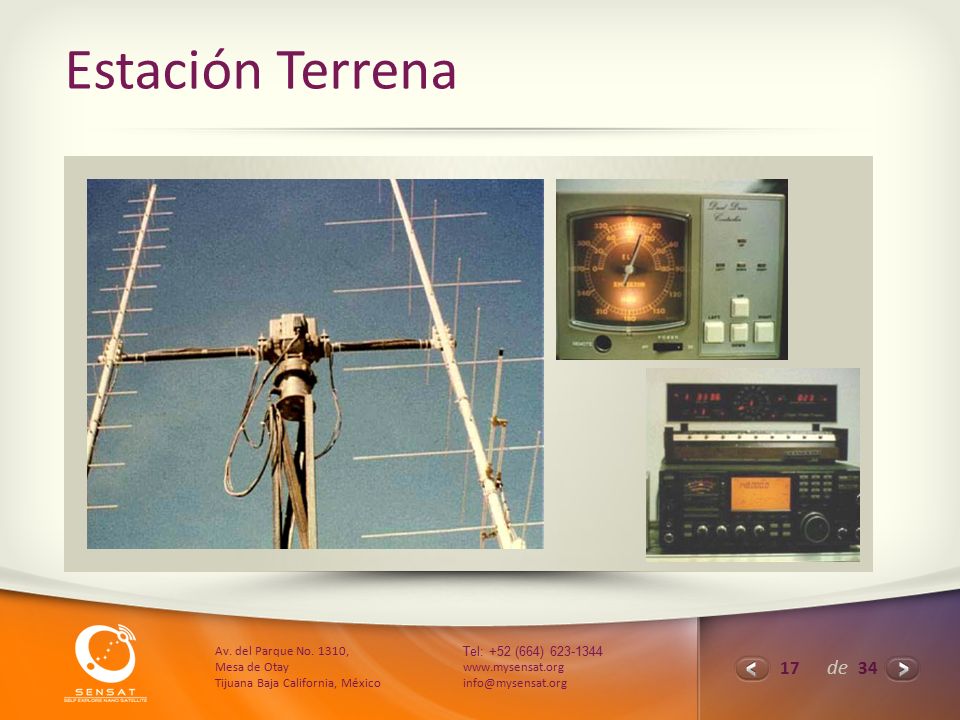

17 17 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Estación Terrena

18 18 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Estación Terrena

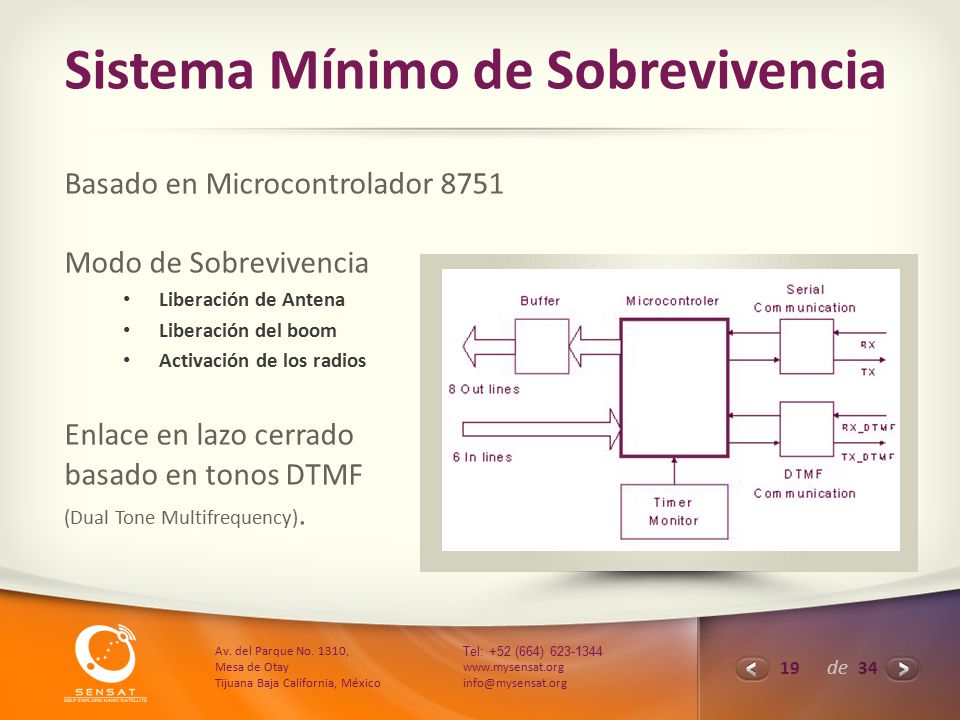

19 19 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Sistema Mínimo de Sobrevivencia Basado en Microcontrolador 8751 Modo de Sobrevivencia Liberación de Antena Liberación del boom Activación de los radios Enlace en lazo cerrado basado en tonos DTMF (Dual Tone Multifrequency).

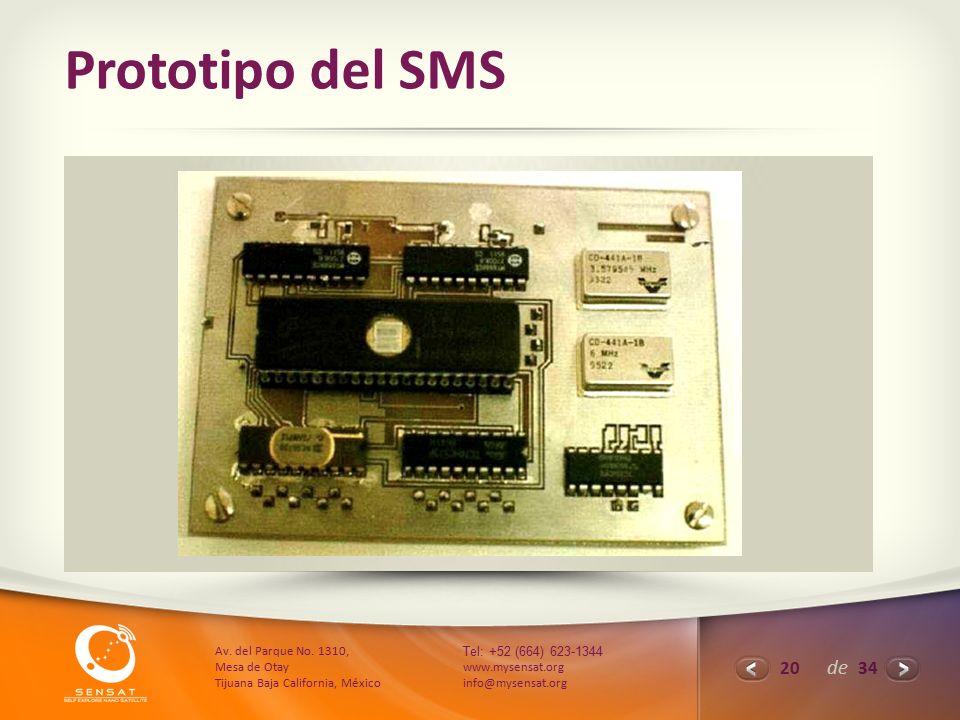

20 20 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Prototipo del SMS

21 21 de 34 CubeSats

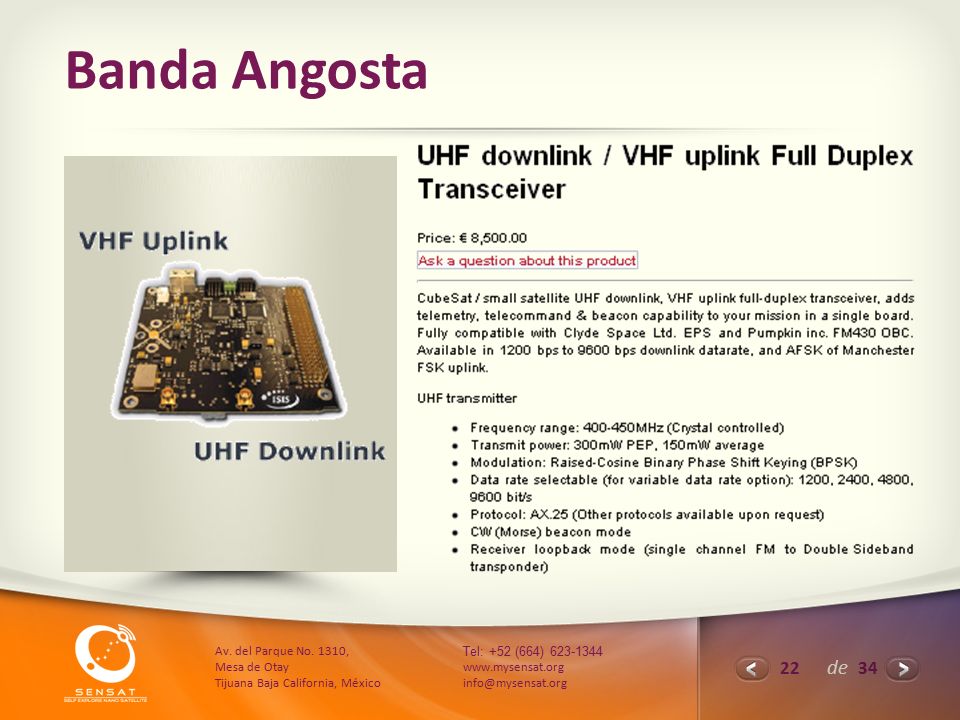

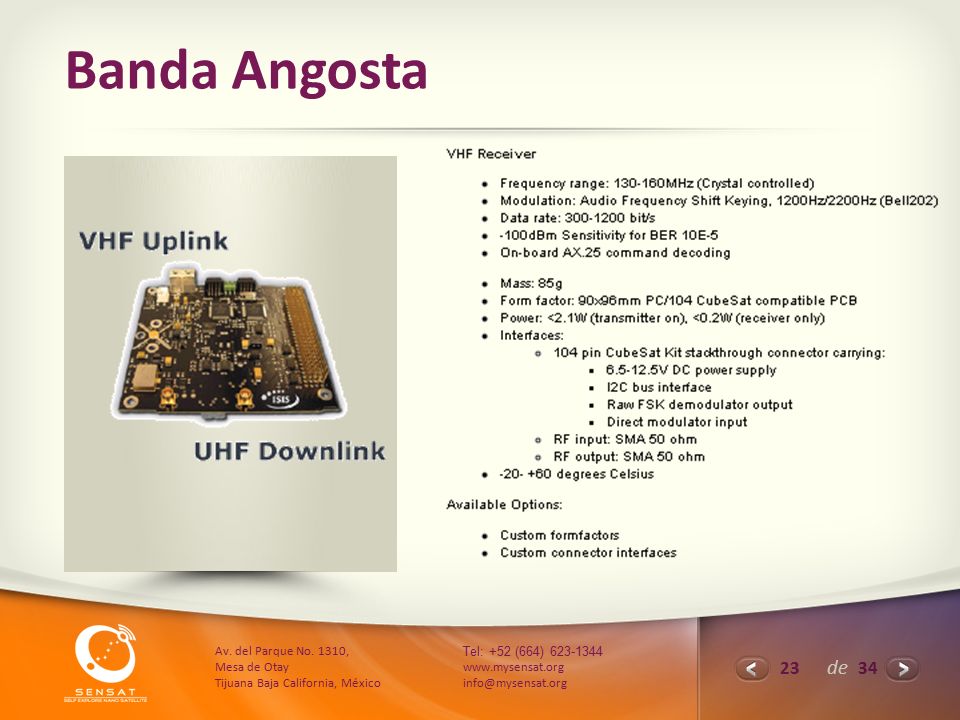

22 22 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Banda Angosta

23 23 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Banda Angosta

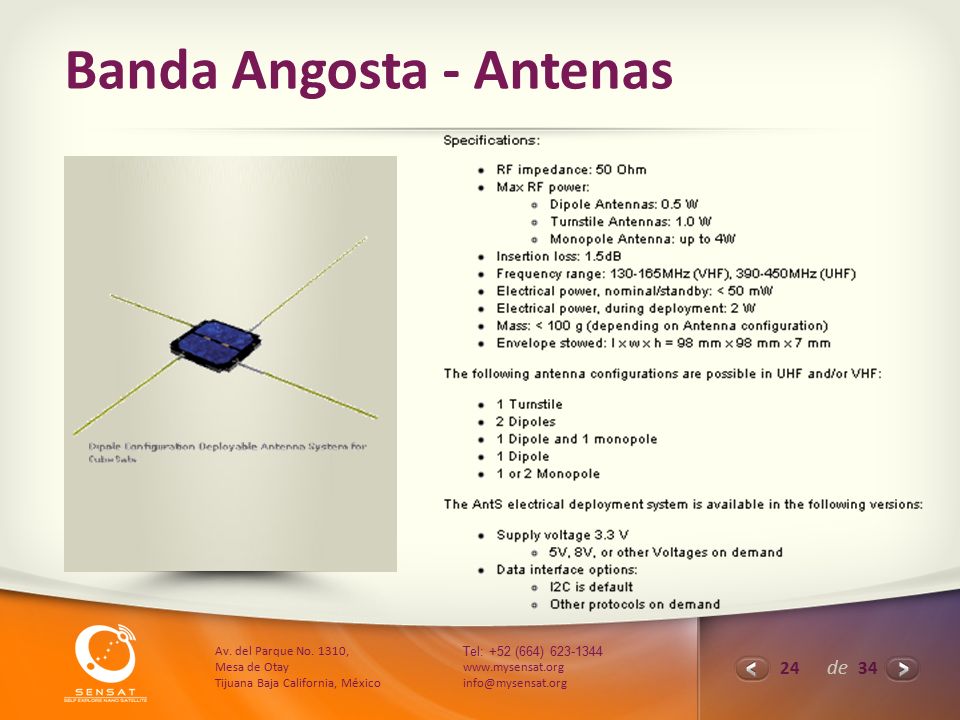

24 24 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Banda Angosta - Antenas

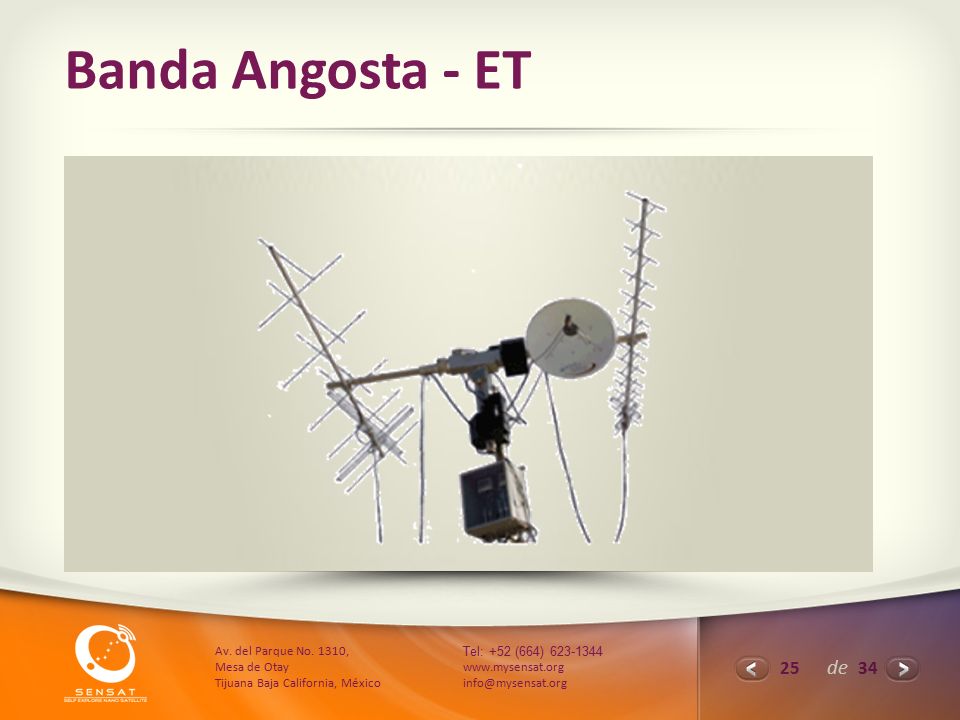

25 25 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Banda Angosta - ET

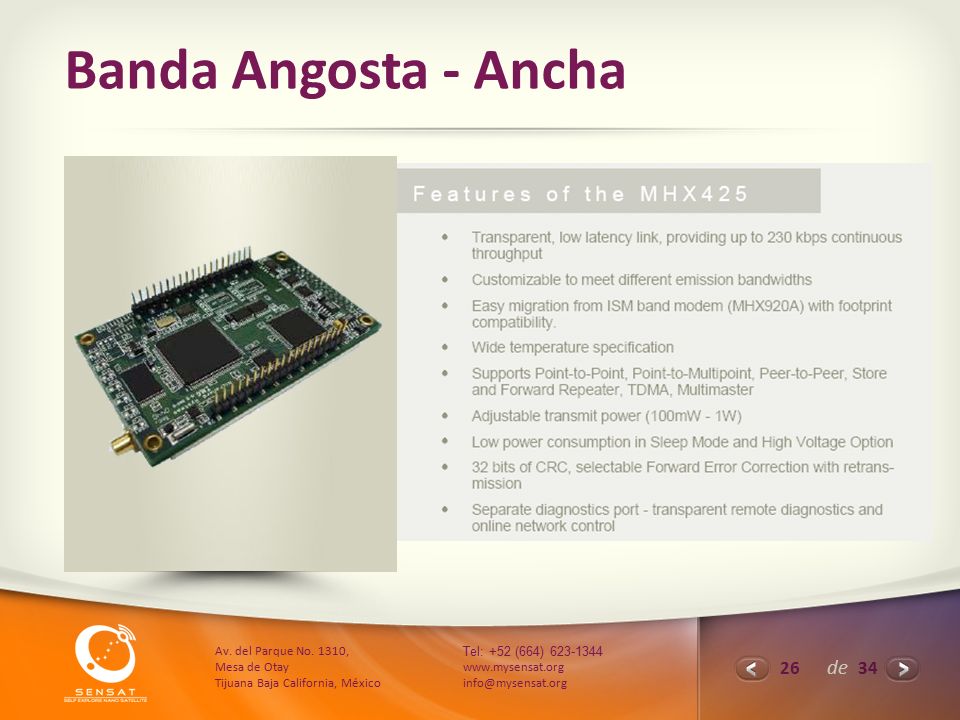

26 26 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Banda Angosta - Ancha

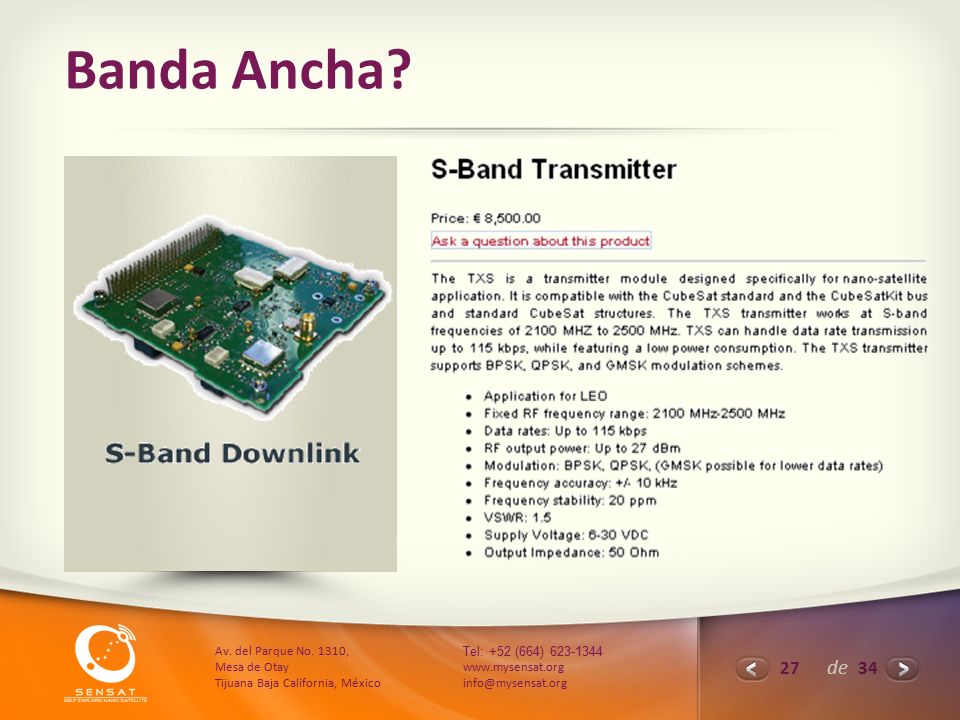

27 27 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Banda Ancha?

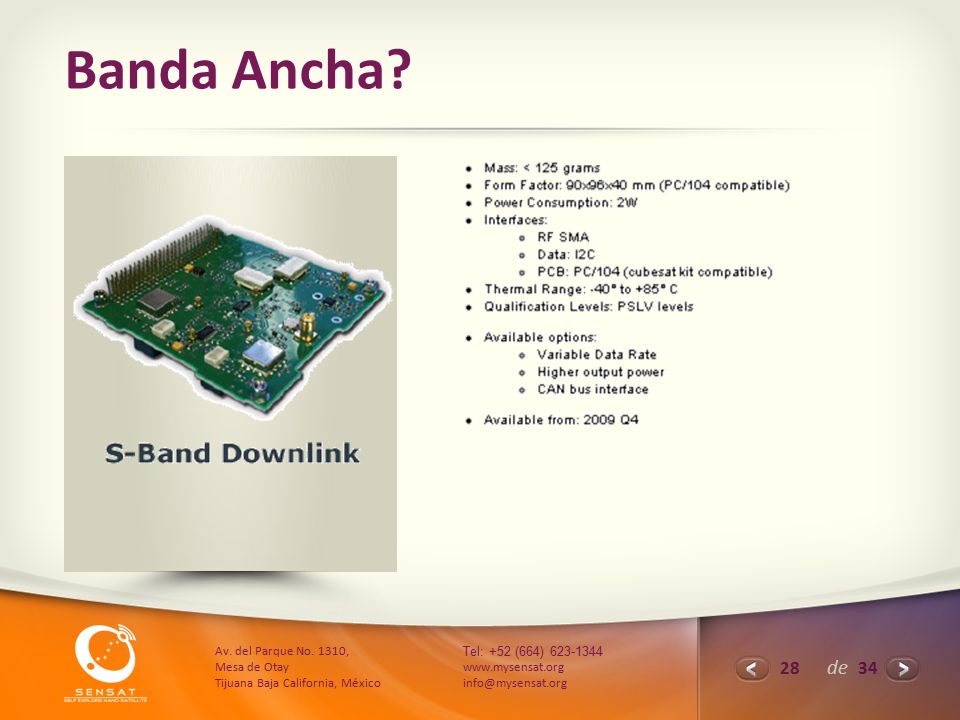

28 28 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Banda Ancha?

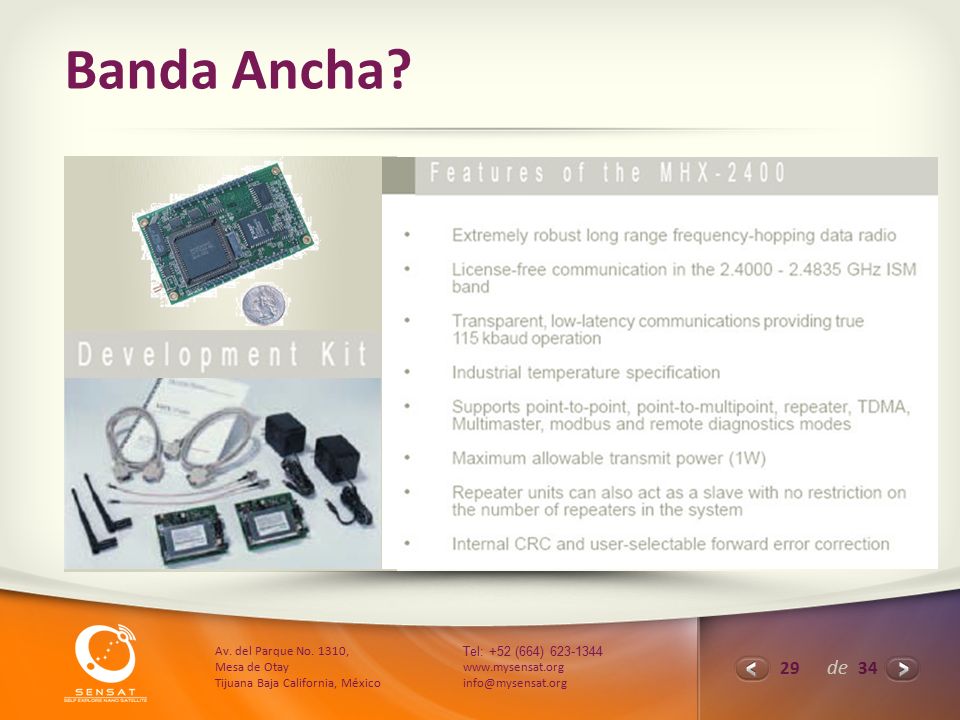

29 29 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Banda Ancha?

30 30 de 34 Contacto Consorcio SENSAT

31 31 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Contacto Dr. Francisco Javier Mendieta Jimenez Responsable del Proyecto Dirección Carretera Ensenada – Tijuana No 3918 Zona Playitas, Ensenada B.C. C.P. 22 860 Teléfono +52 (646) 175 05 00

32 32 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Contacto Sitio Web mysensat.org E-Mail mendieta@cicese.mx Facebook facebook.com/mysensat Twitter twitter.com/mysensat YouTube Youtube.com/mysensat

33 33 de 34 Av. del Parque No. 1310, Mesa de Otay Tijuana Baja California, México Tel: +52 (664) 623-1344 www.mysensat.org info@mysensat.org Consorcio SENSAT SENSAT es un consorcio integrado por: Centro de Investigación Científica de Ensenada (CICESE) Centro de Investigación y Desarrollo de Tecnología Digital (CITEDI) Universidad Autónoma de Baja California (UABC) Instituto Tecnológico de Sonora (ITSON) Vivetel
