Redes en gnuLinex Configuración de dispositivos Antonio Durán.

Presentación del tema: "Redes en gnuLinex Configuración de dispositivos Antonio Durán."— Transcripción de la presentación:

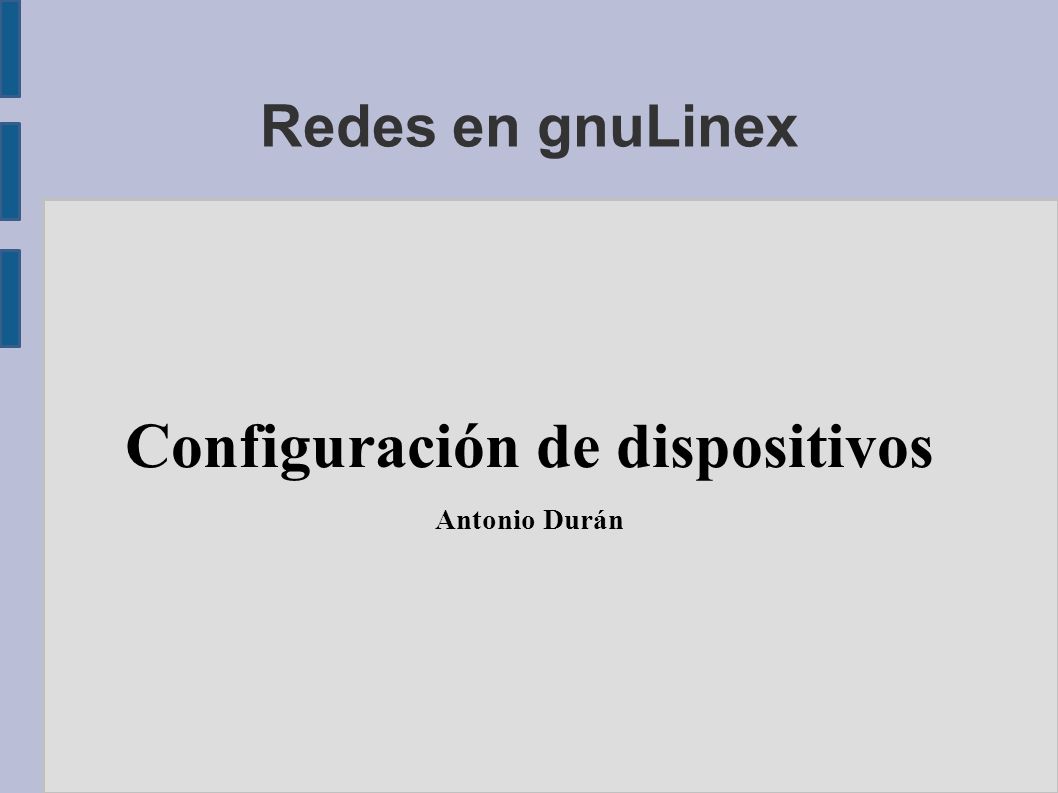

1 Redes en gnuLinex Configuración de dispositivos Antonio Durán

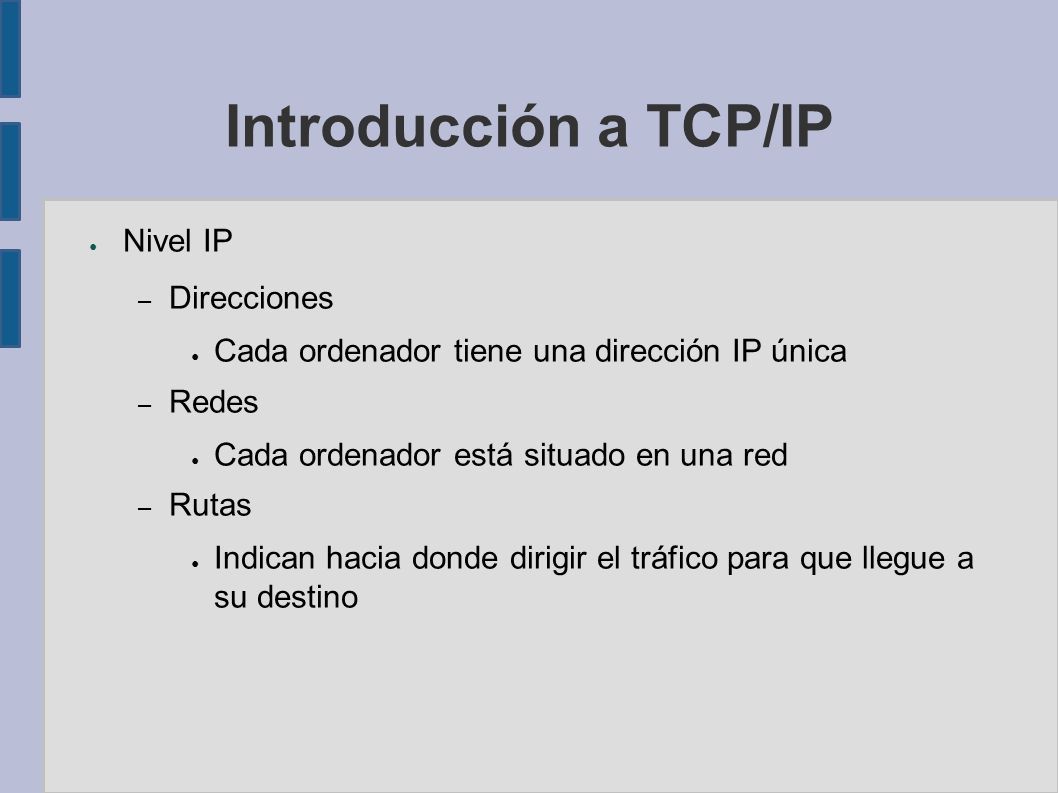

2 Introducción a TCP/IP ● Nivel IP – Direcciones ● Cada ordenador tiene una dirección IP única – Redes ● Cada ordenador está situado en una red – Rutas ● Indican hacia donde dirigir el tráfico para que llegue a su destino

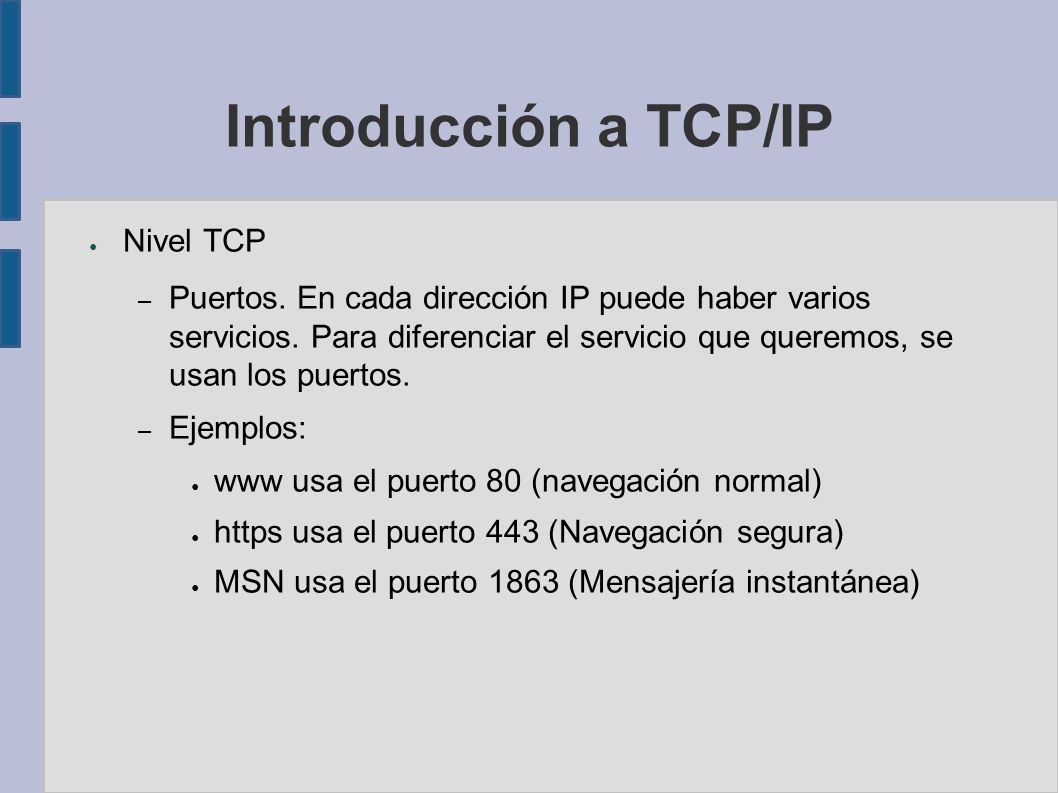

3 Introducción a TCP/IP ● Nivel TCP – Puertos. En cada dirección IP puede haber varios servicios. Para diferenciar el servicio que queremos, se usan los puertos. – Ejemplos: ● www usa el puerto 80 (navegación normal) ● https usa el puerto 443 (Navegación segura) ● MSN usa el puerto 1863 (Mensajería instantánea)

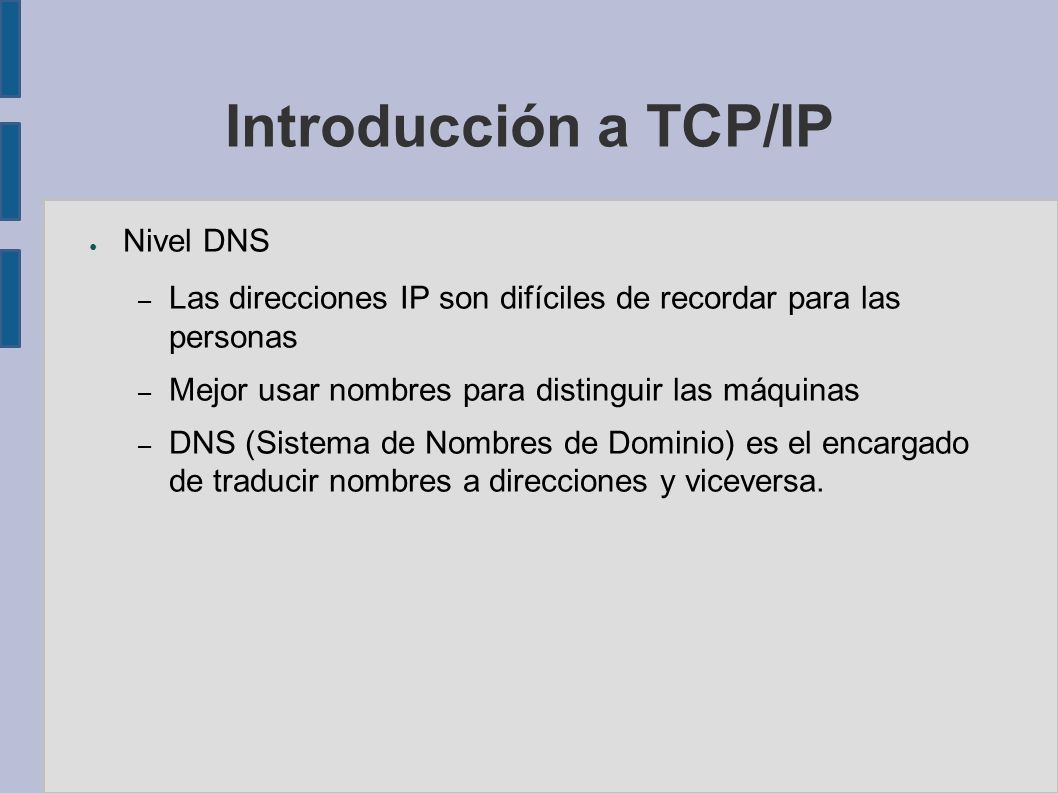

4 Introducción a TCP/IP ● Nivel DNS – Las direcciones IP son difíciles de recordar para las personas – Mejor usar nombres para distinguir las máquinas – DNS (Sistema de Nombres de Dominio) es el encargado de traducir nombres a direcciones y viceversa.

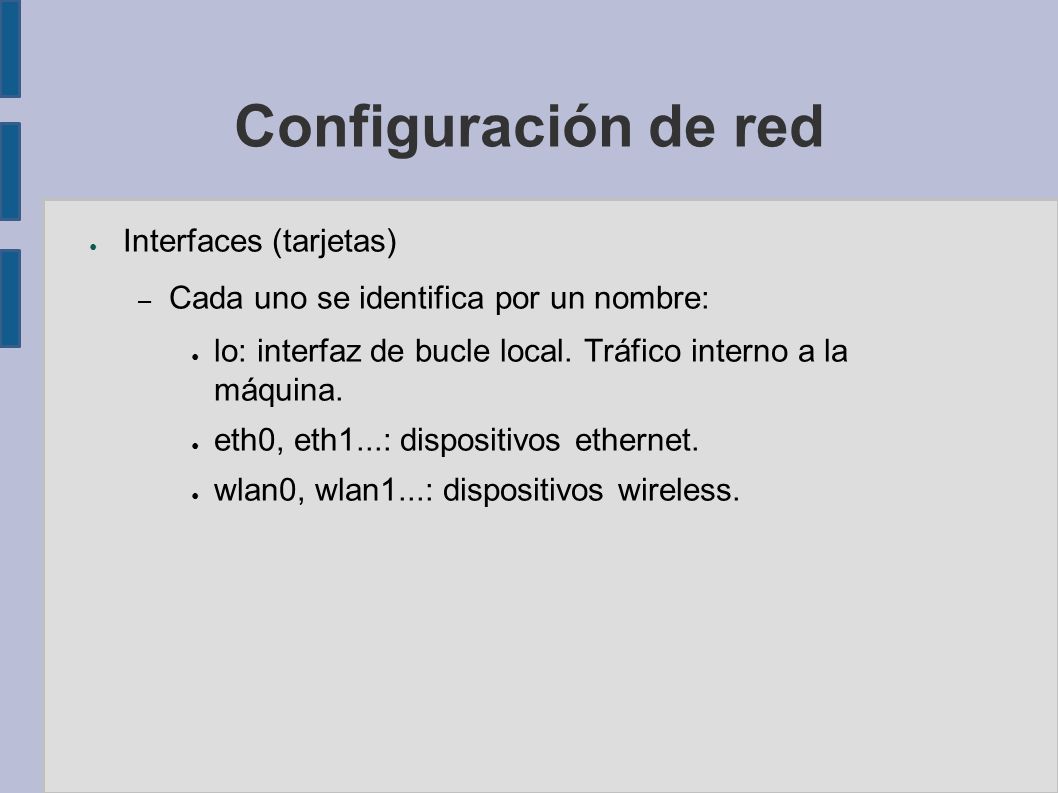

5 Configuración de red ● Interfaces (tarjetas) – Cada uno se identifica por un nombre: ● lo: interfaz de bucle local. Tráfico interno a la máquina. ● eth0, eth1...: dispositivos ethernet. ● wlan0, wlan1...: dispositivos wireless.

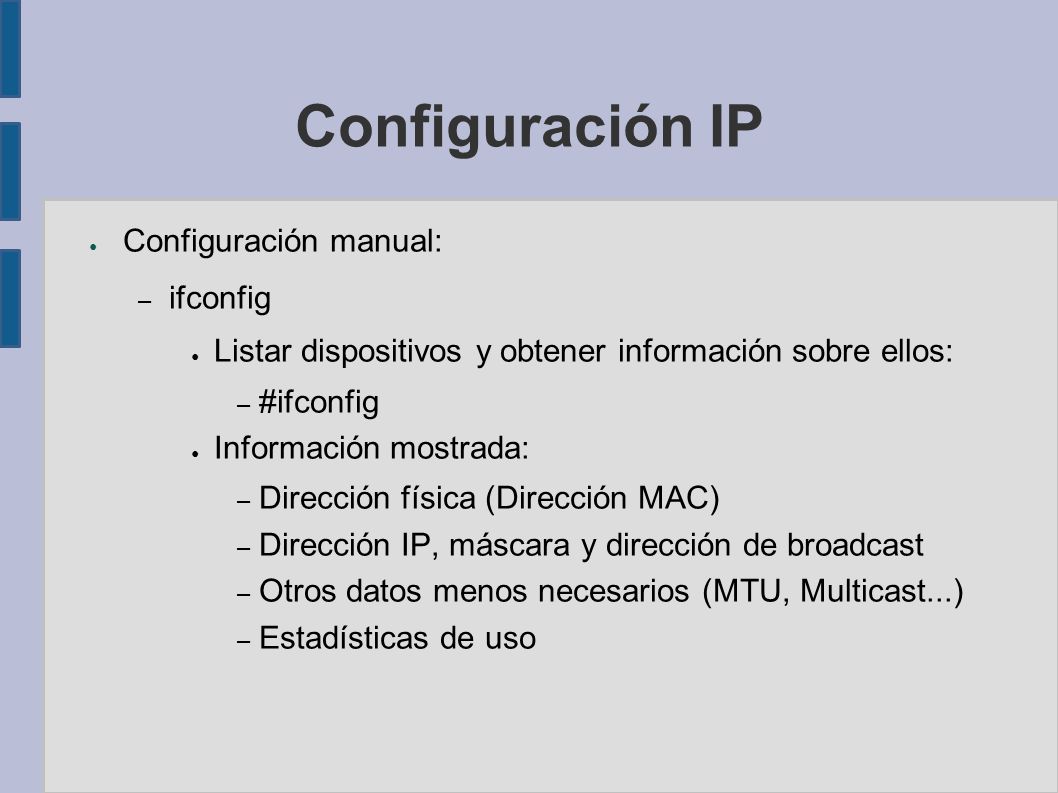

6 Configuración IP ● Configuración manual: – ifconfig ● Listar dispositivos y obtener información sobre ellos: – #ifconfig ● Información mostrada: – Dirección física (Dirección MAC) – Dirección IP, máscara y dirección de broadcast – Otros datos menos necesarios (MTU, Multicast...) – Estadísticas de uso

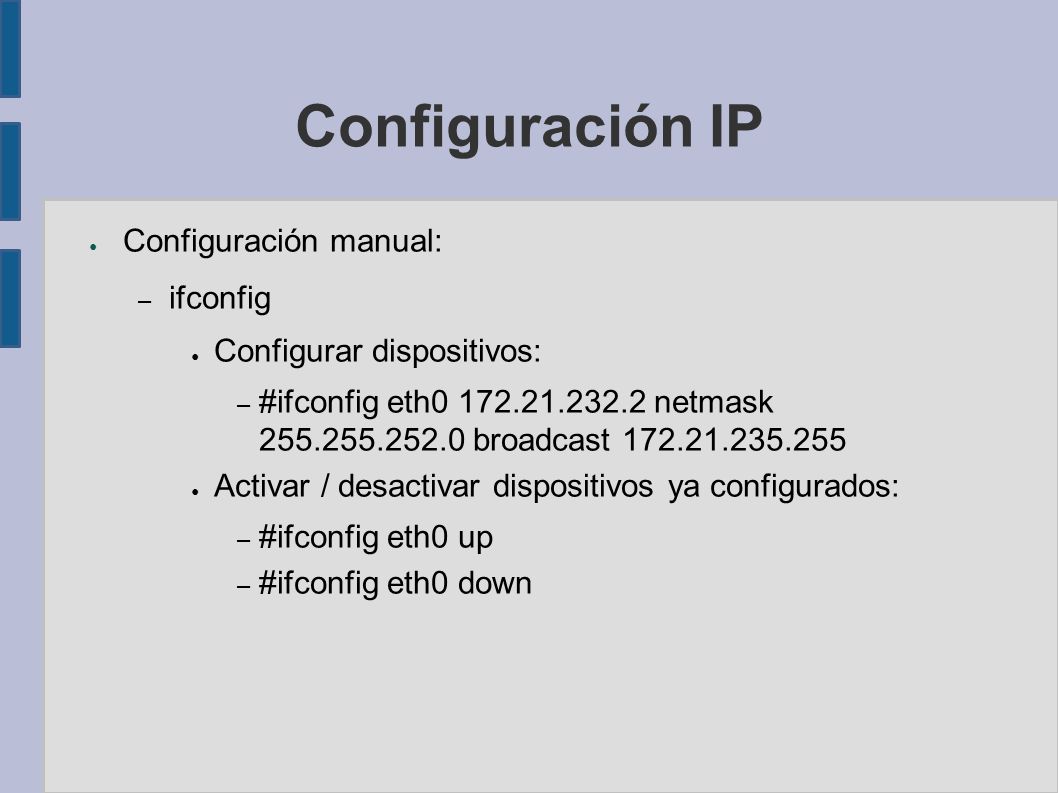

7 Configuración IP ● Configuración manual: – ifconfig ● Configurar dispositivos: – #ifconfig eth0 172.21.232.2 netmask 255.255.252.0 broadcast 172.21.235.255 ● Activar / desactivar dispositivos ya configurados: – #ifconfig eth0 up – #ifconfig eth0 down

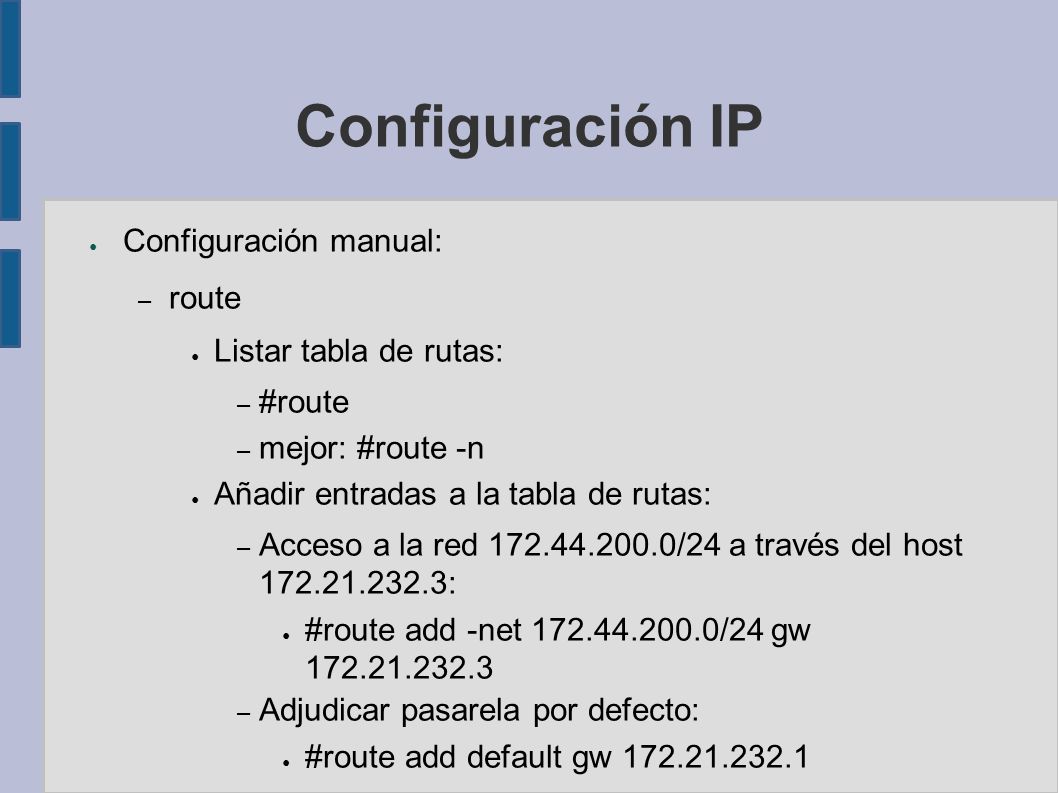

8 Configuración IP ● Configuración manual: – route ● Listar tabla de rutas: – #route – mejor: #route -n ● Añadir entradas a la tabla de rutas: – Acceso a la red 172.44.200.0/24 a través del host 172.21.232.3: ● #route add -net 172.44.200.0/24 gw 172.21.232.3 – Adjudicar pasarela por defecto: ● #route add default gw 172.21.232.1

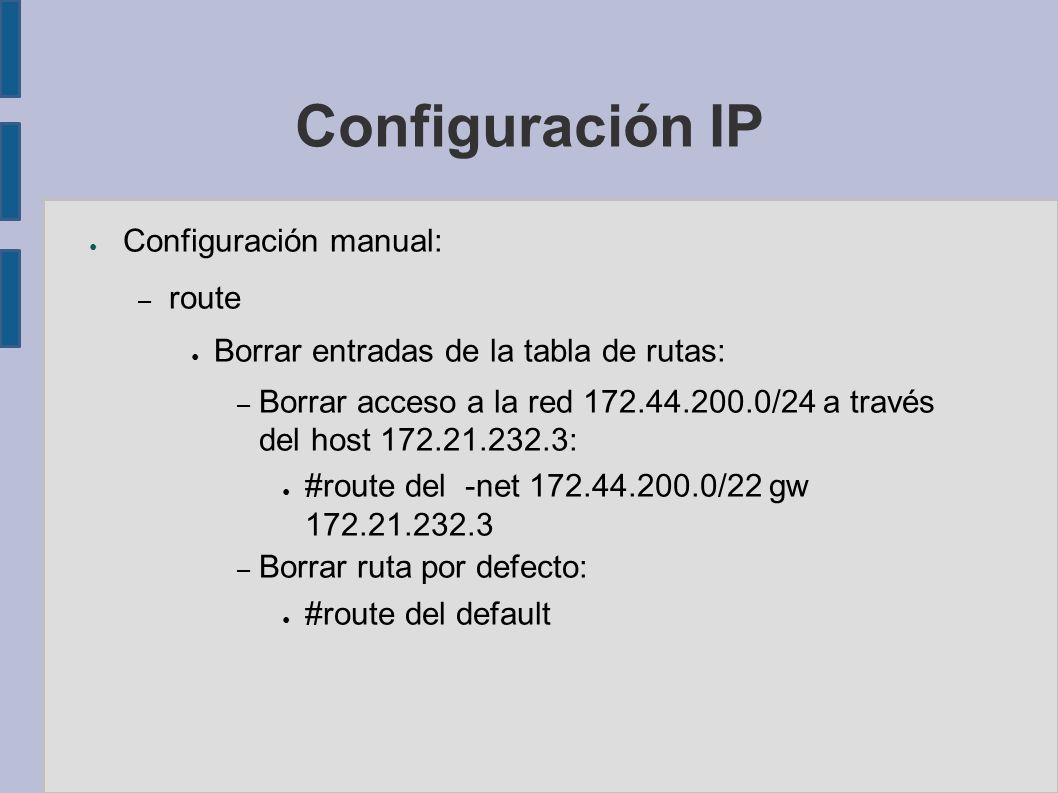

9 Configuración IP ● Configuración manual: – route ● Borrar entradas de la tabla de rutas: – Borrar acceso a la red 172.44.200.0/24 a través del host 172.21.232.3: ● #route del -net 172.44.200.0/22 gw 172.21.232.3 – Borrar ruta por defecto: ● #route del default

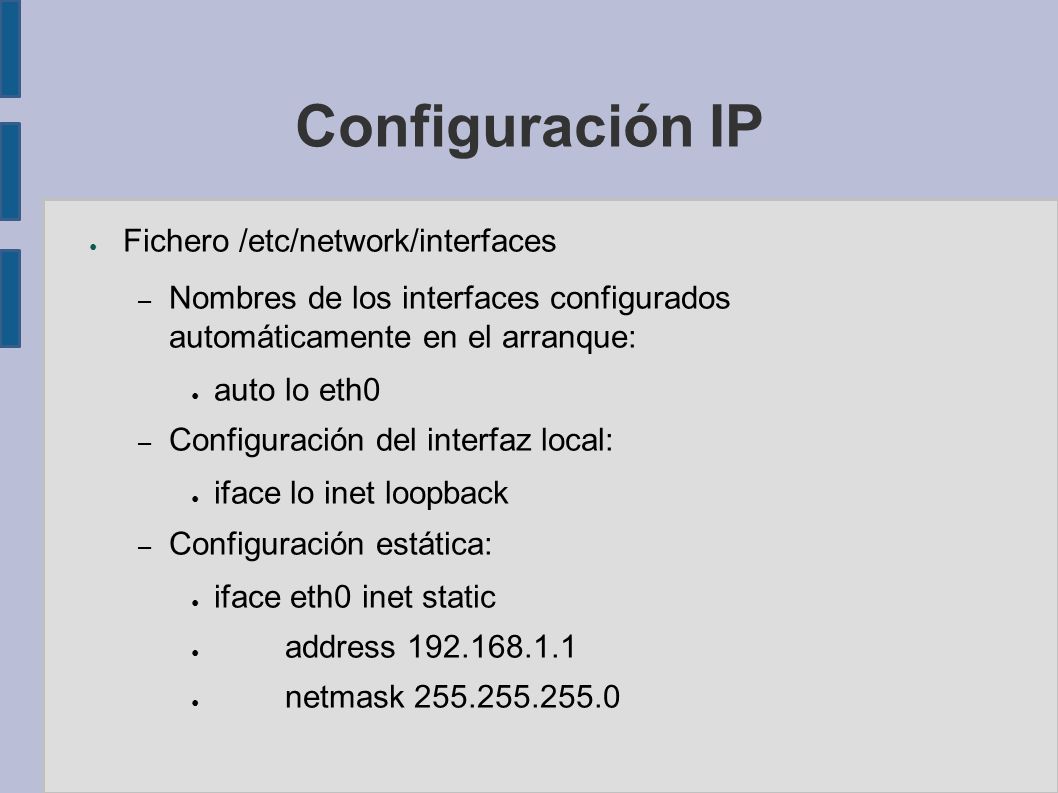

10 Configuración IP ● Fichero /etc/network/interfaces – Nombres de los interfaces configurados automáticamente en el arranque: ● auto lo eth0 – Configuración del interfaz local: ● iface lo inet loopback – Configuración estática: ● iface eth0 inet static ● address 192.168.1.1 ● netmask 255.255.255.0

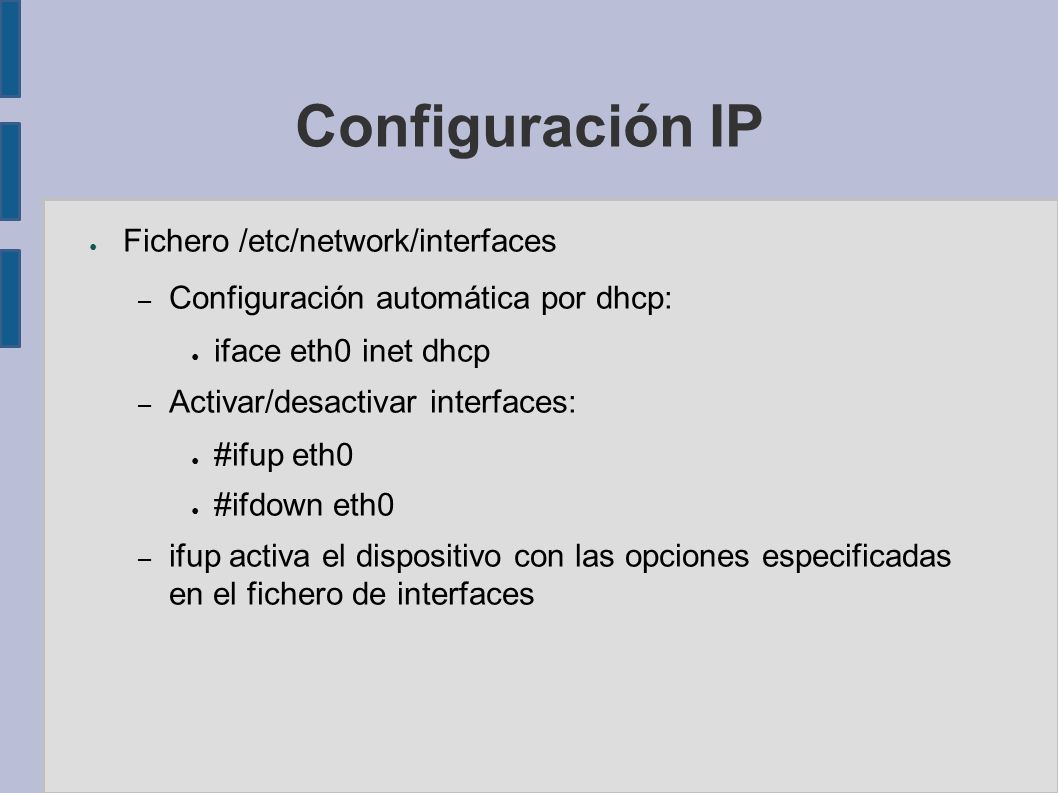

11 Configuración IP ● Fichero /etc/network/interfaces – Configuración automática por dhcp: ● iface eth0 inet dhcp – Activar/desactivar interfaces: ● #ifup eth0 ● #ifdown eth0 – ifup activa el dispositivo con las opciones especificadas en el fichero de interfaces

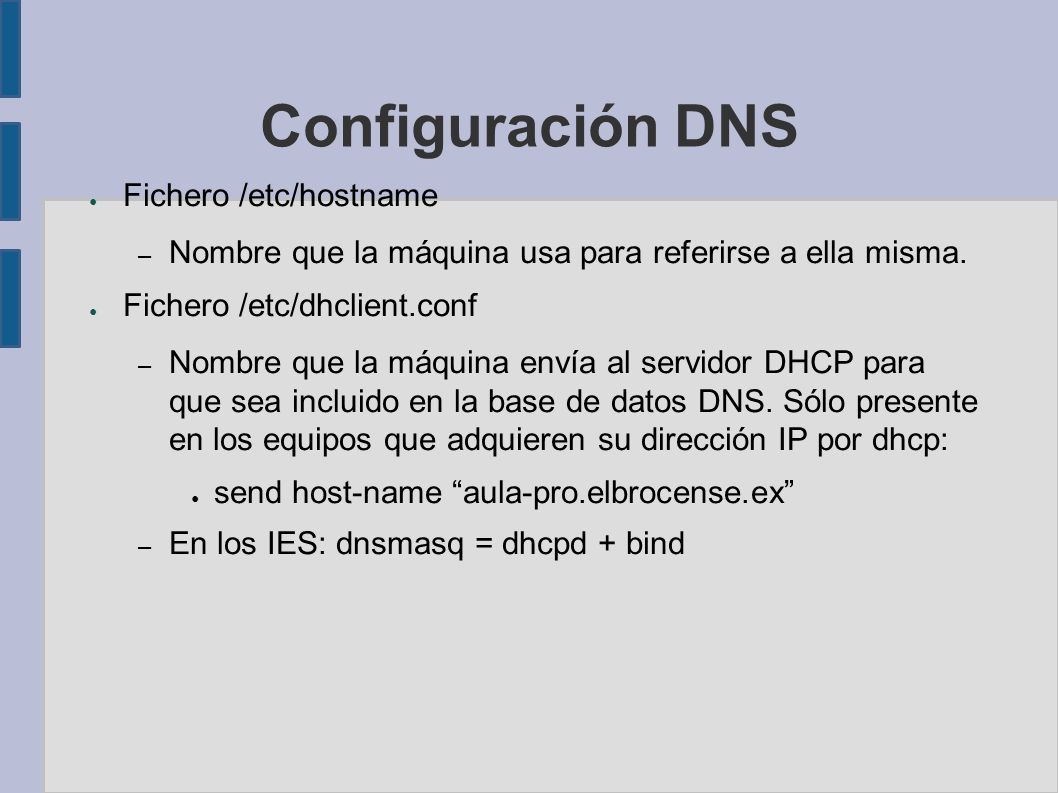

12 Configuración DNS ● Fichero /etc/hostname – Nombre que la máquina usa para referirse a ella misma. ● Fichero /etc/dhclient.conf – Nombre que la máquina envía al servidor DHCP para que sea incluido en la base de datos DNS. Sólo presente en los equipos que adquieren su dirección IP por dhcp: ● send host-name “aula-pro.elbrocense.ex” – En los IES: dnsmasq = dhcpd + bind

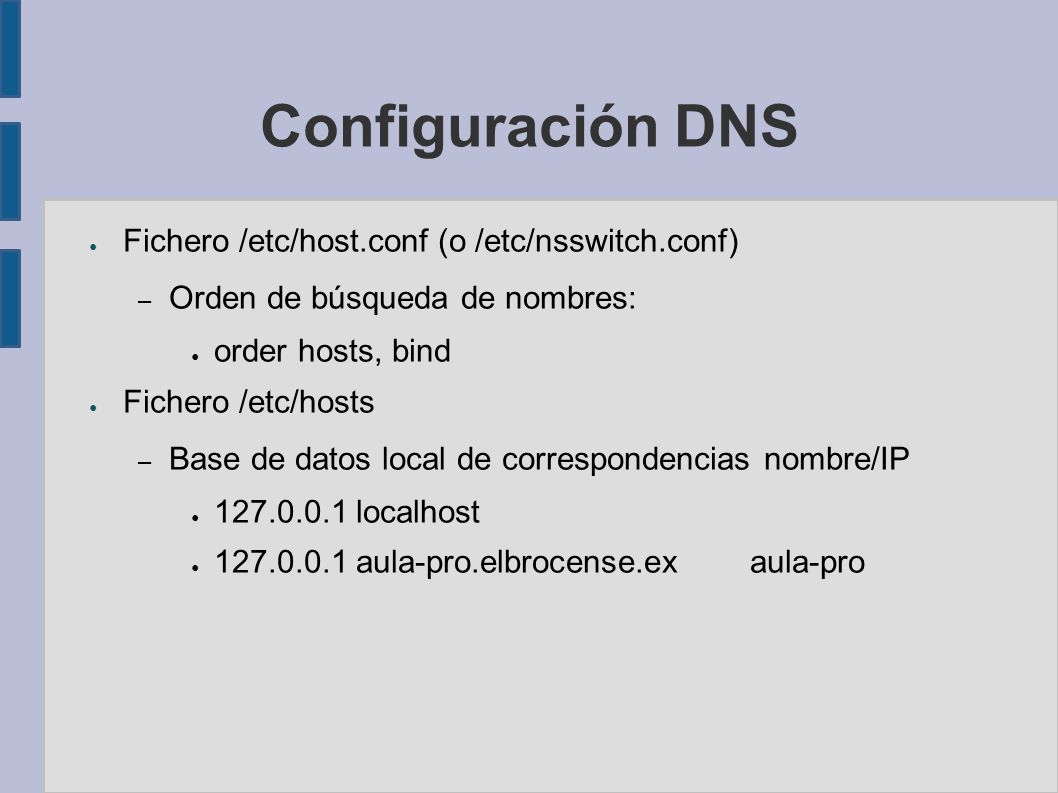

13 Configuración DNS ● Fichero /etc/host.conf (o /etc/nsswitch.conf) – Orden de búsqueda de nombres: ● order hosts, bind ● Fichero /etc/hosts – Base de datos local de correspondencias nombre/IP ● 127.0.0.1 localhost ● 127.0.0.1 aula-pro.elbrocense.exaula-pro

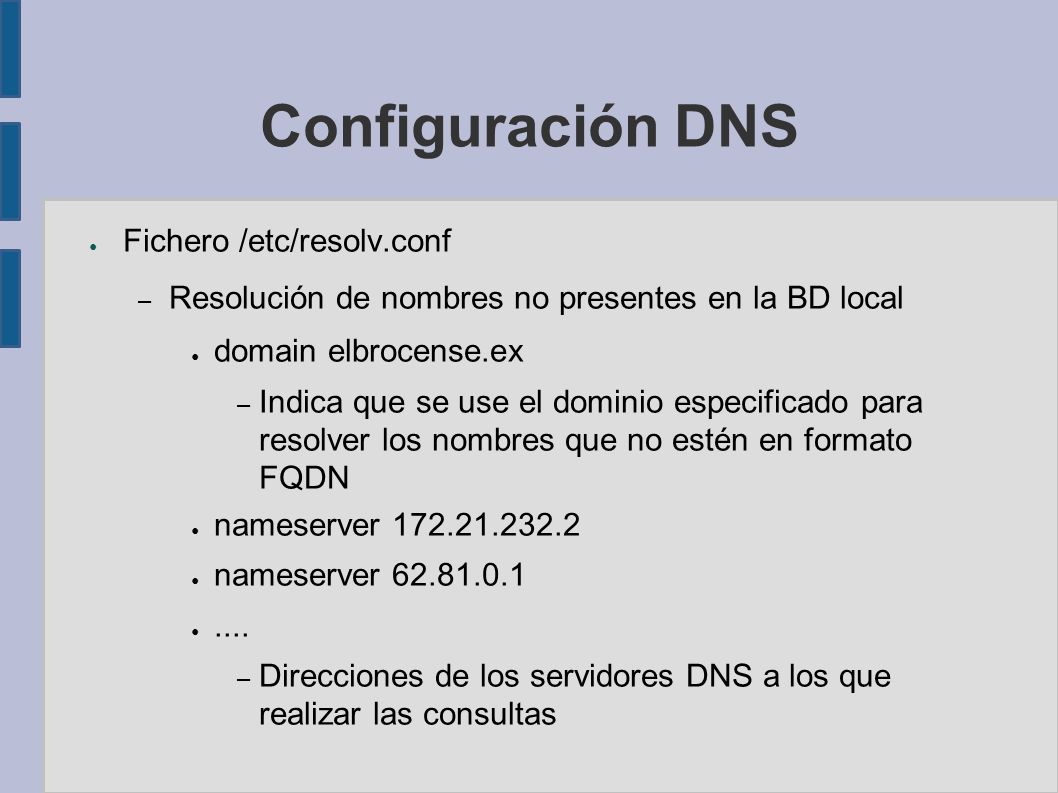

14 Configuración DNS ● Fichero /etc/resolv.conf – Resolución de nombres no presentes en la BD local ● domain elbrocense.ex – Indica que se use el dominio especificado para resolver los nombres que no estén en formato FQDN ● nameserver 172.21.232.2 ● nameserver 62.81.0.1 ●.... – Direcciones de los servidores DNS a los que realizar las consultas

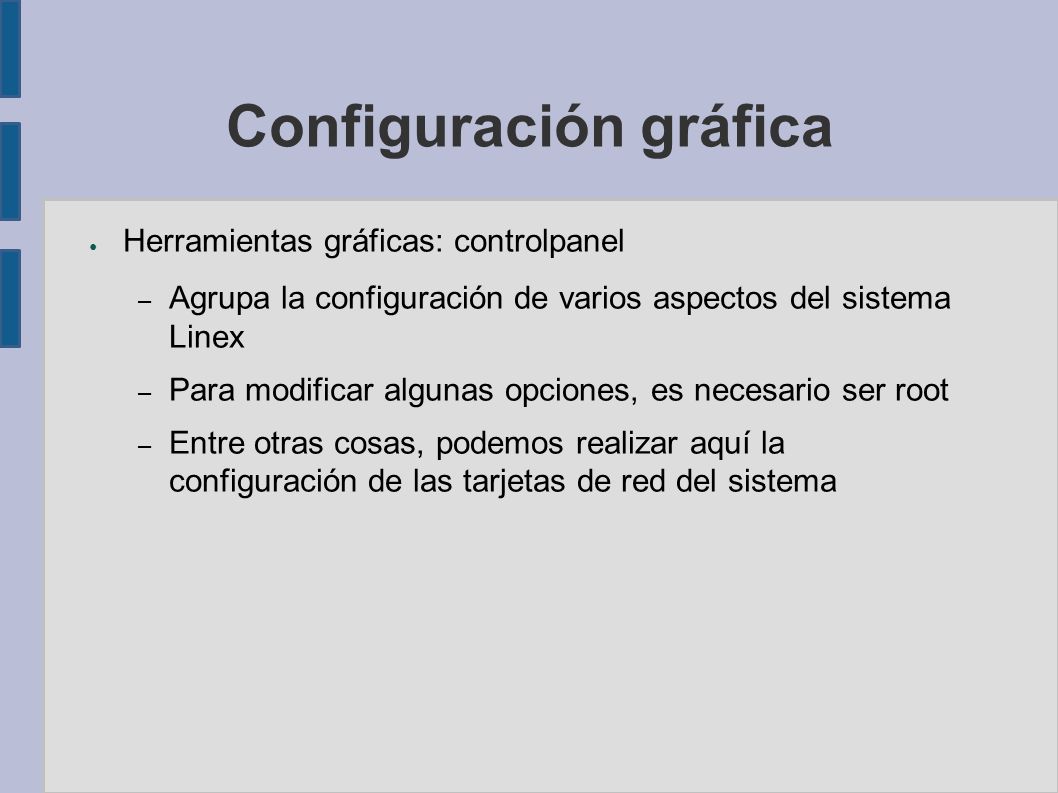

15 Configuración gráfica ● Herramientas gráficas: controlpanel – Agrupa la configuración de varios aspectos del sistema Linex – Para modificar algunas opciones, es necesario ser root – Entre otras cosas, podemos realizar aquí la configuración de las tarjetas de red del sistema

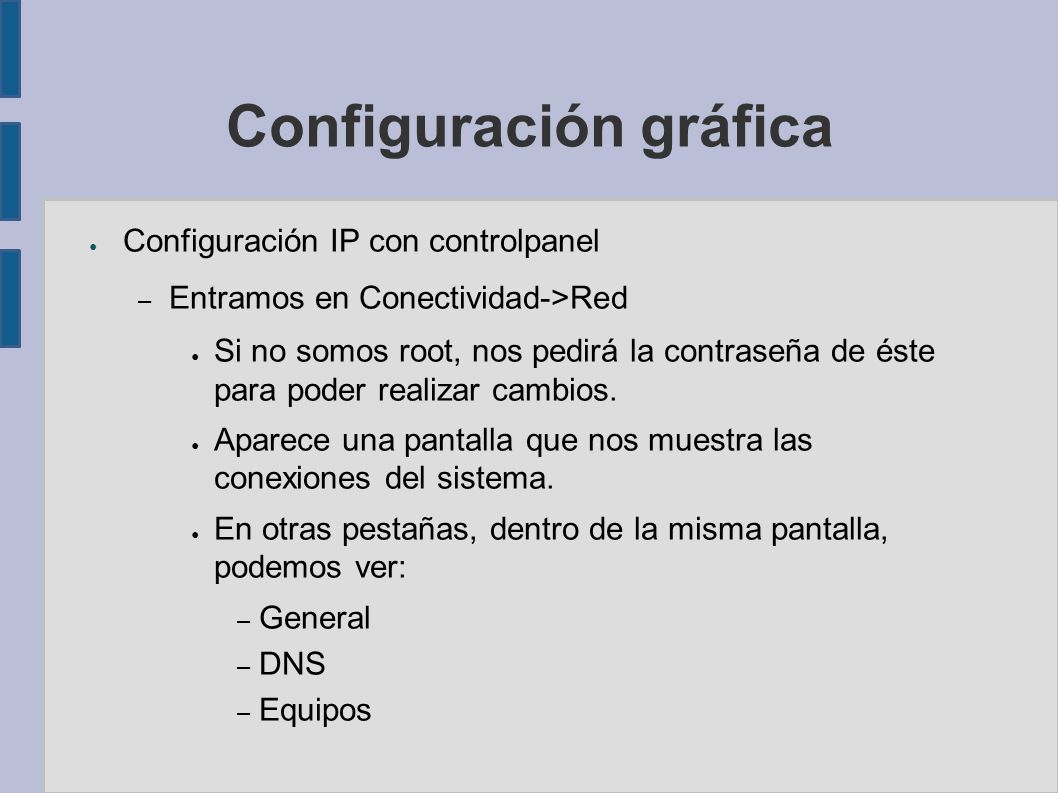

16 Configuración gráfica ● Configuración IP con controlpanel – Entramos en Conectividad->Red ● Si no somos root, nos pedirá la contraseña de éste para poder realizar cambios. ● Aparece una pantalla que nos muestra las conexiones del sistema. ● En otras pestañas, dentro de la misma pantalla, podemos ver: – General – DNS – Equipos

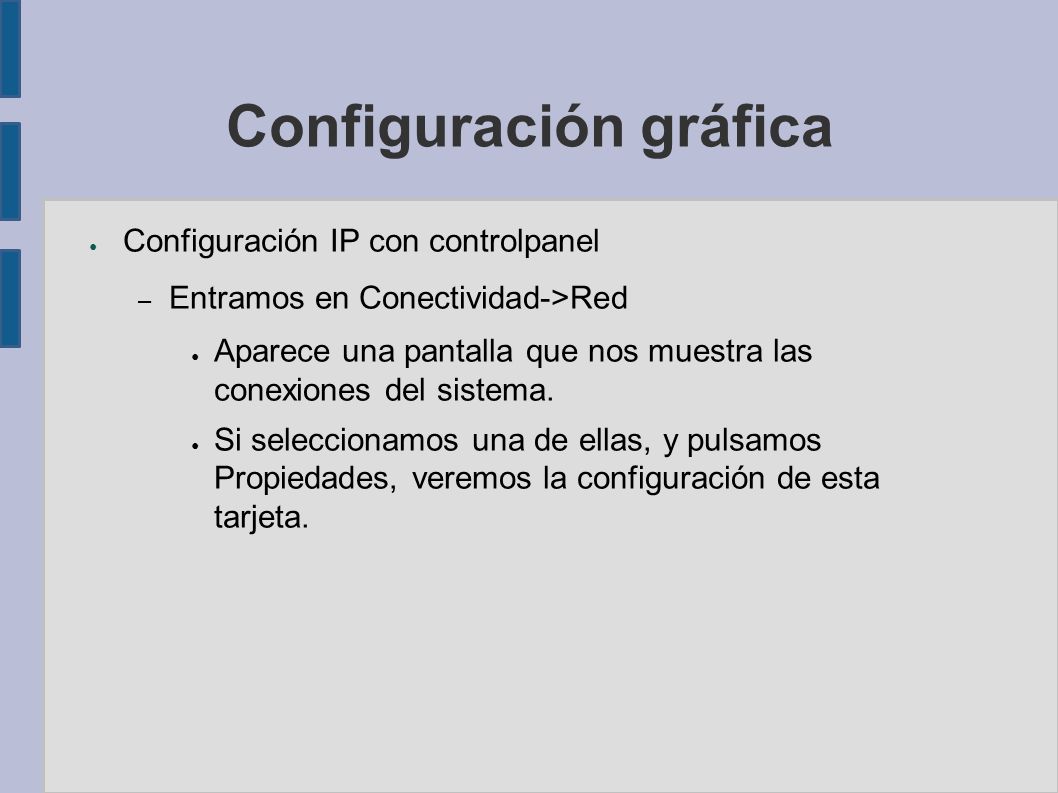

17 Configuración gráfica ● Configuración IP con controlpanel – Entramos en Conectividad->Red ● Aparece una pantalla que nos muestra las conexiones del sistema. ● Si seleccionamos una de ellas, y pulsamos Propiedades, veremos la configuración de esta tarjeta.

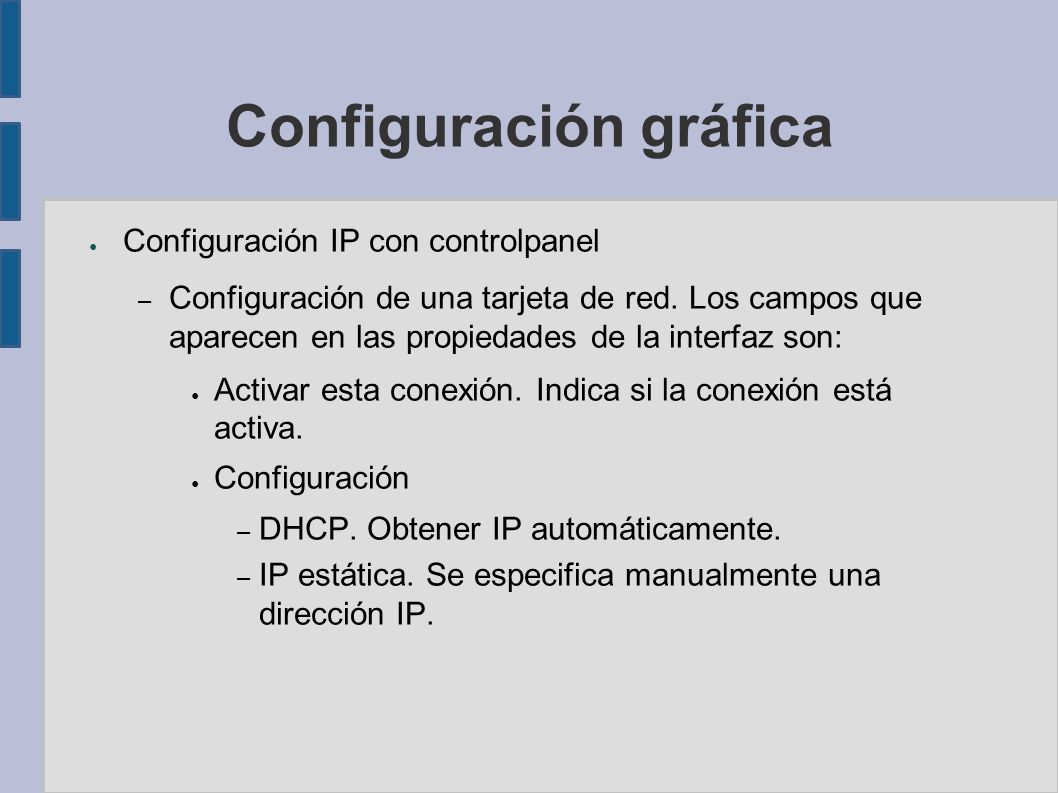

18 Configuración gráfica ● Configuración IP con controlpanel – Configuración de una tarjeta de red. Los campos que aparecen en las propiedades de la interfaz son: ● Activar esta conexión. Indica si la conexión está activa. ● Configuración – DHCP. Obtener IP automáticamente. – IP estática. Se especifica manualmente una dirección IP.

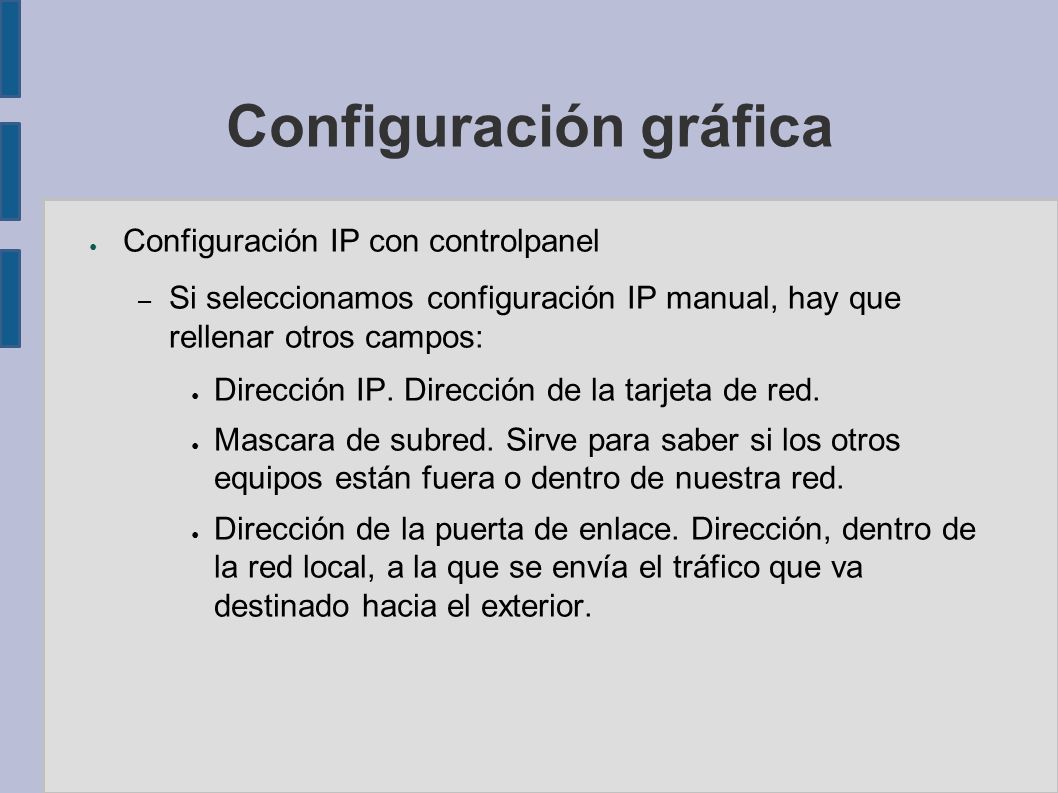

19 Configuración gráfica ● Configuración IP con controlpanel – Si seleccionamos configuración IP manual, hay que rellenar otros campos: ● Dirección IP. Dirección de la tarjeta de red. ● Mascara de subred. Sirve para saber si los otros equipos están fuera o dentro de nuestra red. ● Dirección de la puerta de enlace. Dirección, dentro de la red local, a la que se envía el tráfico que va destinado hacia el exterior.

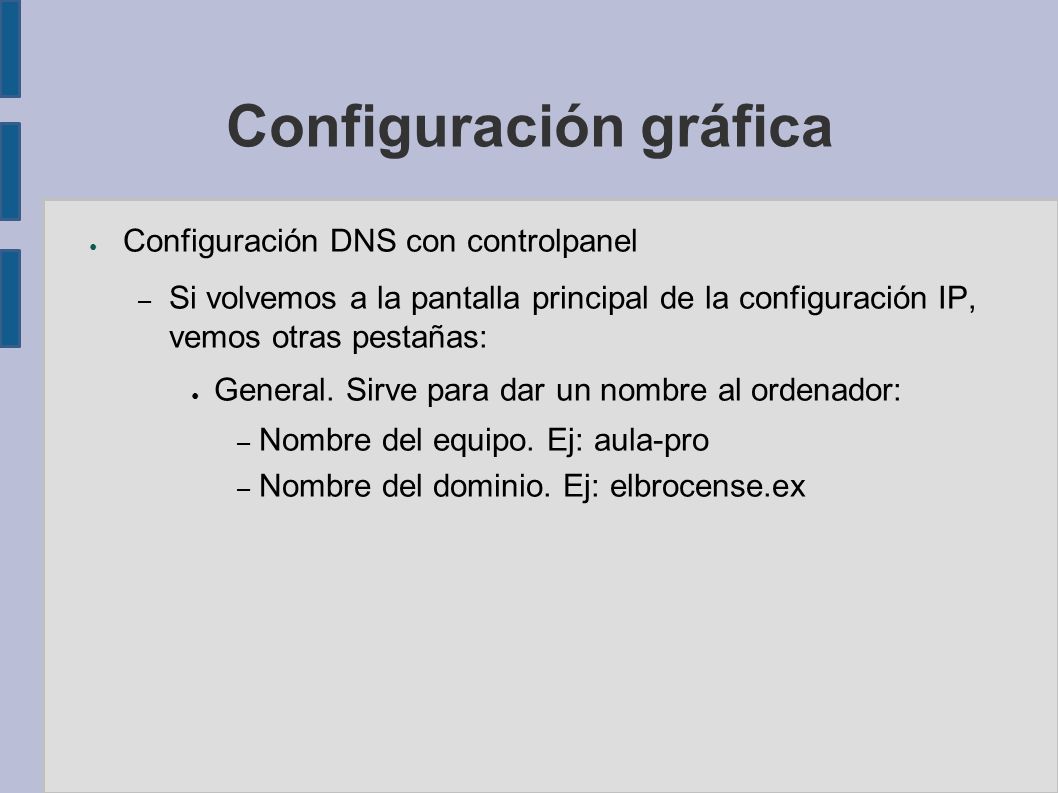

20 Configuración gráfica ● Configuración DNS con controlpanel – Si volvemos a la pantalla principal de la configuración IP, vemos otras pestañas: ● General. Sirve para dar un nombre al ordenador: – Nombre del equipo. Ej: aula-pro – Nombre del dominio. Ej: elbrocense.ex

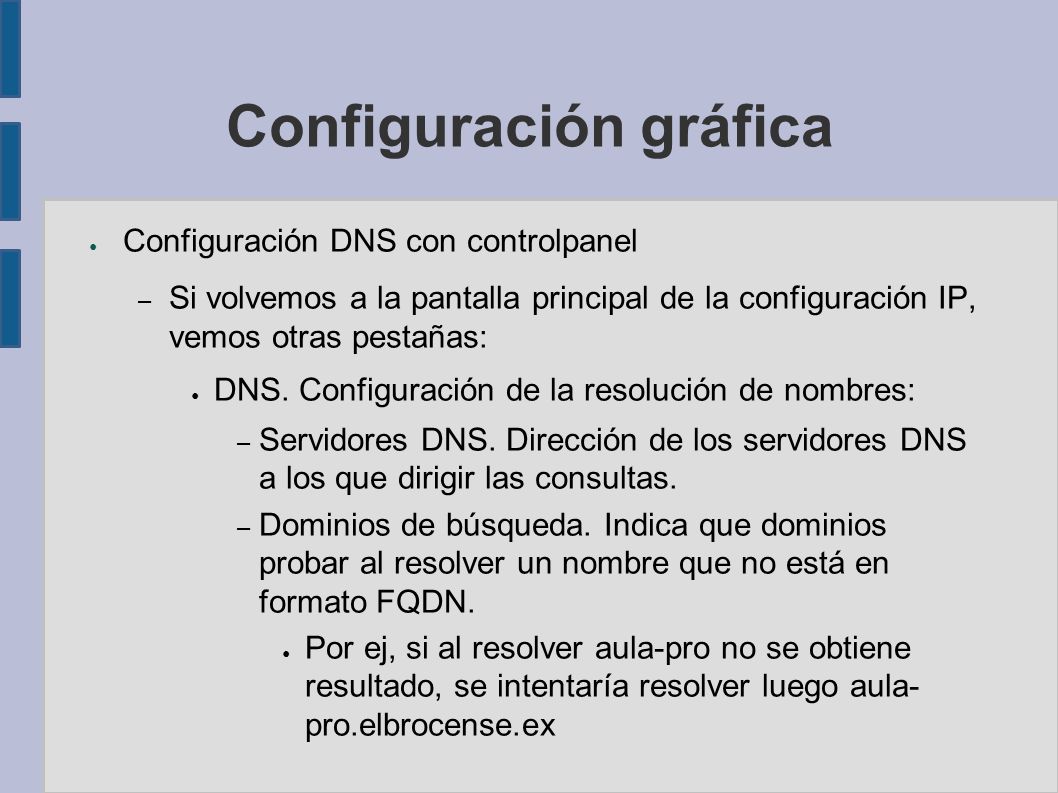

21 Configuración gráfica ● Configuración DNS con controlpanel – Si volvemos a la pantalla principal de la configuración IP, vemos otras pestañas: ● DNS. Configuración de la resolución de nombres: – Servidores DNS. Dirección de los servidores DNS a los que dirigir las consultas. – Dominios de búsqueda. Indica que dominios probar al resolver un nombre que no está en formato FQDN. ● Por ej, si al resolver aula-pro no se obtiene resultado, se intentaría resolver luego aula- pro.elbrocense.ex

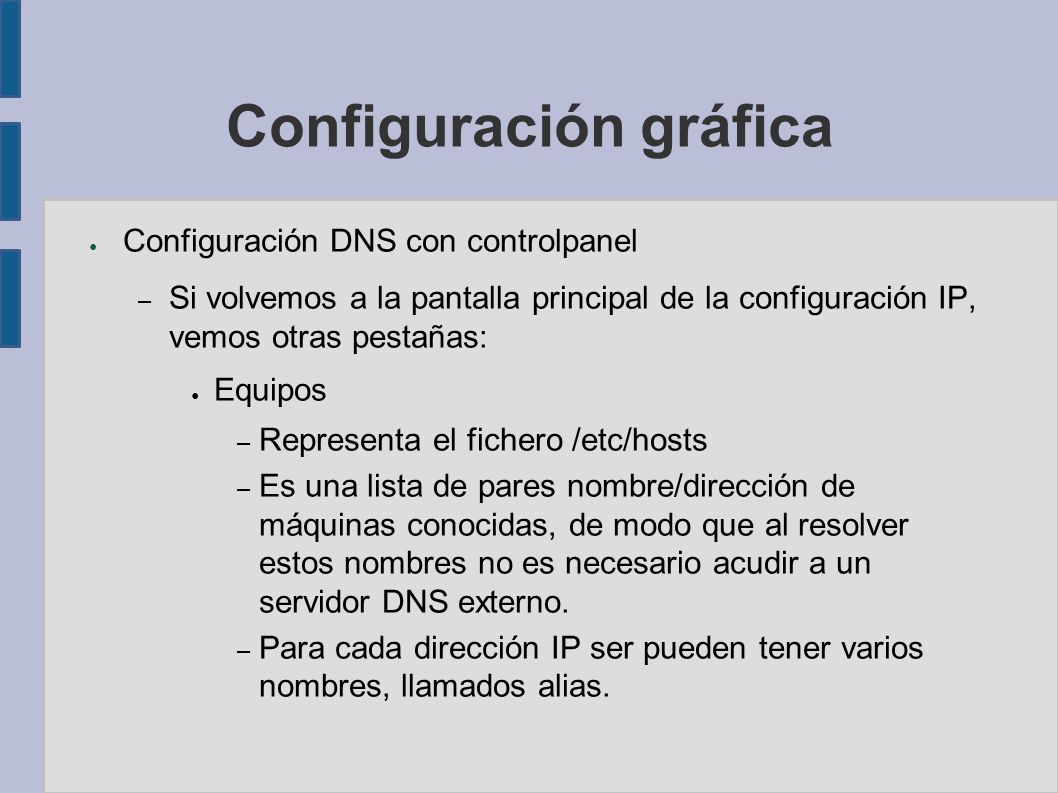

22 Configuración gráfica ● Configuración DNS con controlpanel – Si volvemos a la pantalla principal de la configuración IP, vemos otras pestañas: ● Equipos – Representa el fichero /etc/hosts – Es una lista de pares nombre/dirección de máquinas conocidas, de modo que al resolver estos nombres no es necesario acudir a un servidor DNS externo. – Para cada dirección IP ser pueden tener varios nombres, llamados alias.

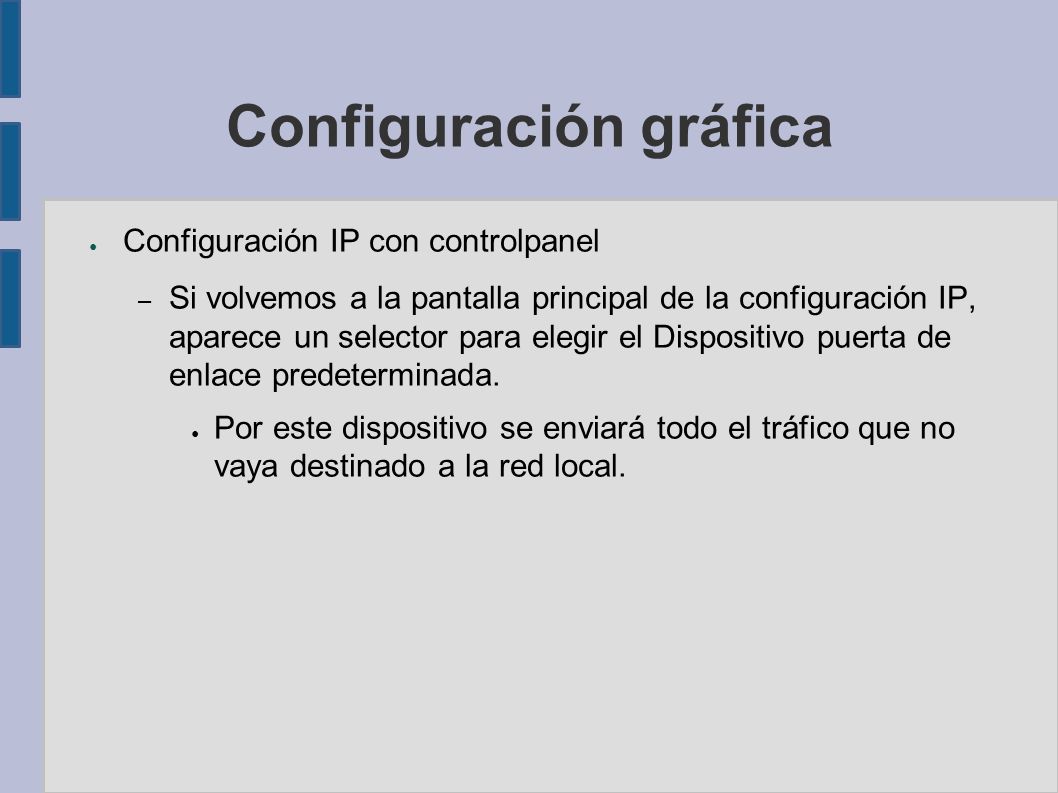

23 Configuración gráfica ● Configuración IP con controlpanel – Si volvemos a la pantalla principal de la configuración IP, aparece un selector para elegir el Dispositivo puerta de enlace predeterminada. ● Por este dispositivo se enviará todo el tráfico que no vaya destinado a la red local.

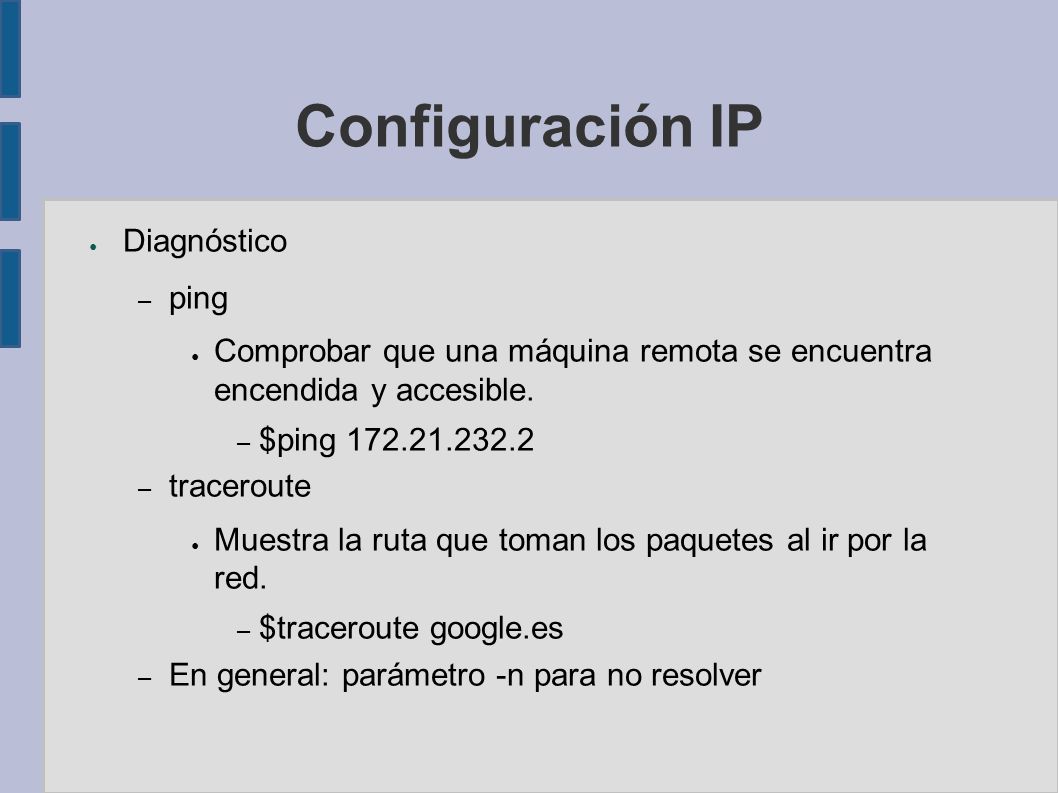

24 Configuración IP ● Diagnóstico – ping ● Comprobar que una máquina remota se encuentra encendida y accesible. – $ping 172.21.232.2 – traceroute ● Muestra la ruta que toman los paquetes al ir por la red. – $traceroute google.es – En general: parámetro -n para no resolver

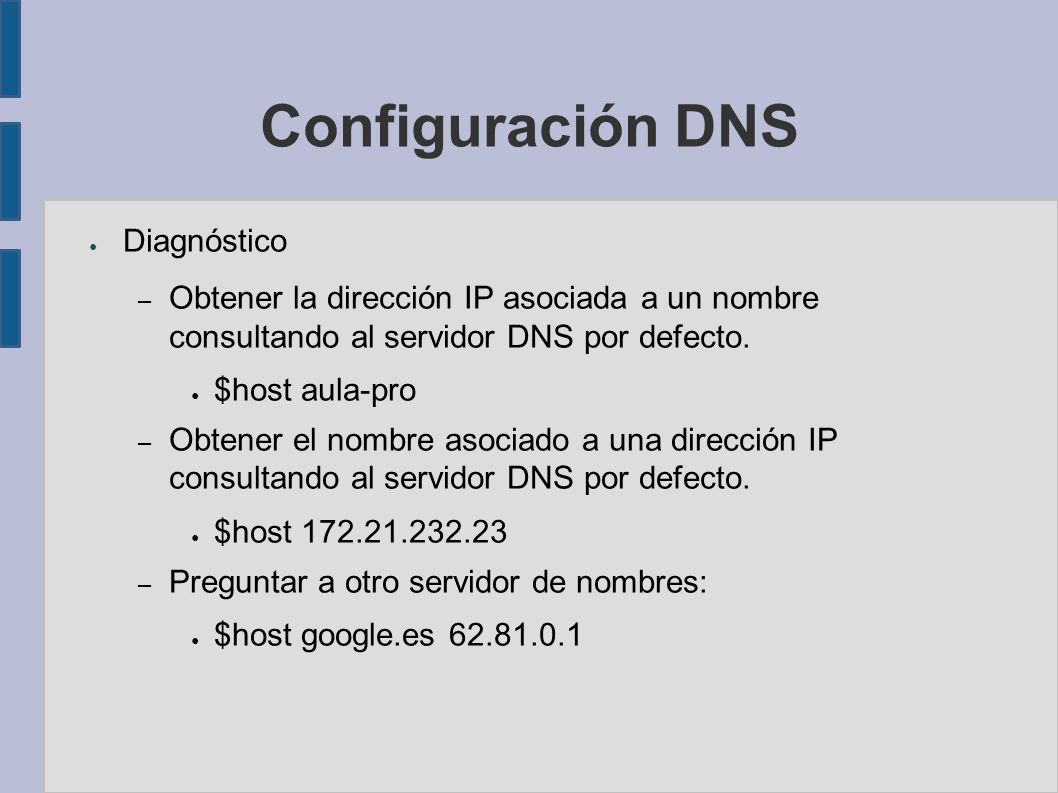

25 Configuración DNS ● Diagnóstico – Obtener la dirección IP asociada a un nombre consultando al servidor DNS por defecto. ● $host aula-pro – Obtener el nombre asociado a una dirección IP consultando al servidor DNS por defecto. ● $host 172.21.232.23 – Preguntar a otro servidor de nombres: ● $host google.es 62.81.0.1

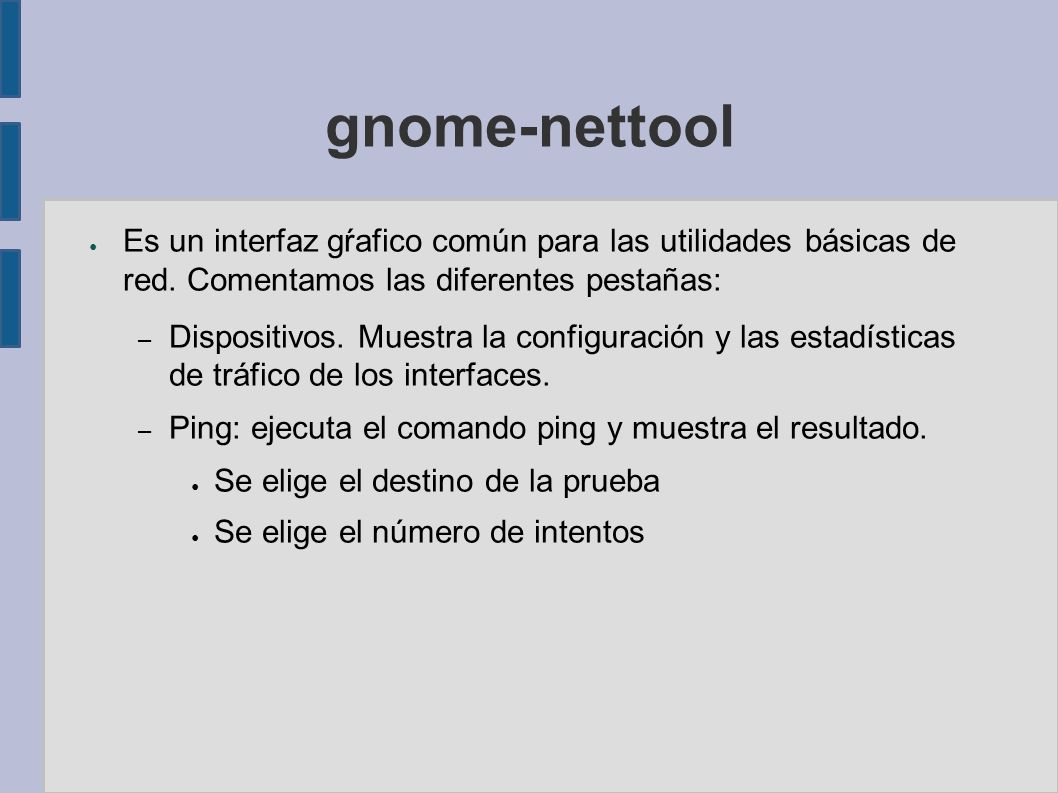

26 gnome-nettool ● Es un interfaz gŕafico común para las utilidades básicas de red. Comentamos las diferentes pestañas: – Dispositivos. Muestra la configuración y las estadísticas de tráfico de los interfaces. – Ping: ejecuta el comando ping y muestra el resultado. ● Se elige el destino de la prueba ● Se elige el número de intentos

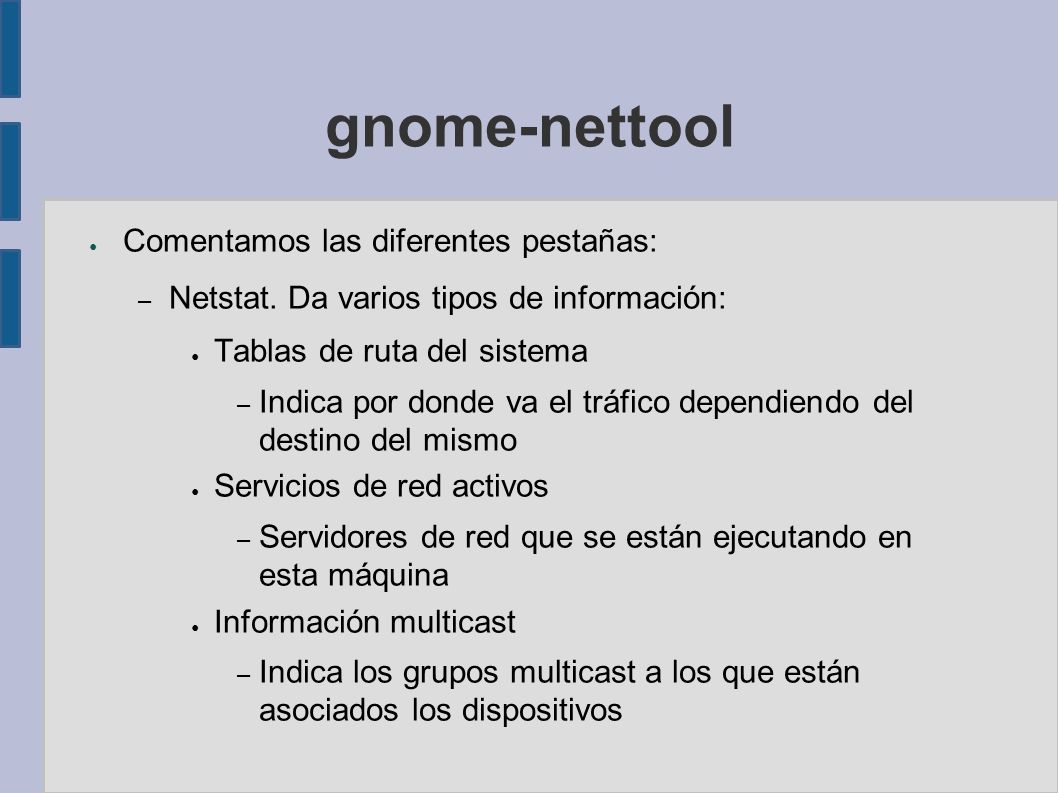

27 gnome-nettool ● Comentamos las diferentes pestañas: – Netstat. Da varios tipos de información: ● Tablas de ruta del sistema – Indica por donde va el tráfico dependiendo del destino del mismo ● Servicios de red activos – Servidores de red que se están ejecutando en esta máquina ● Información multicast – Indica los grupos multicast a los que están asociados los dispositivos

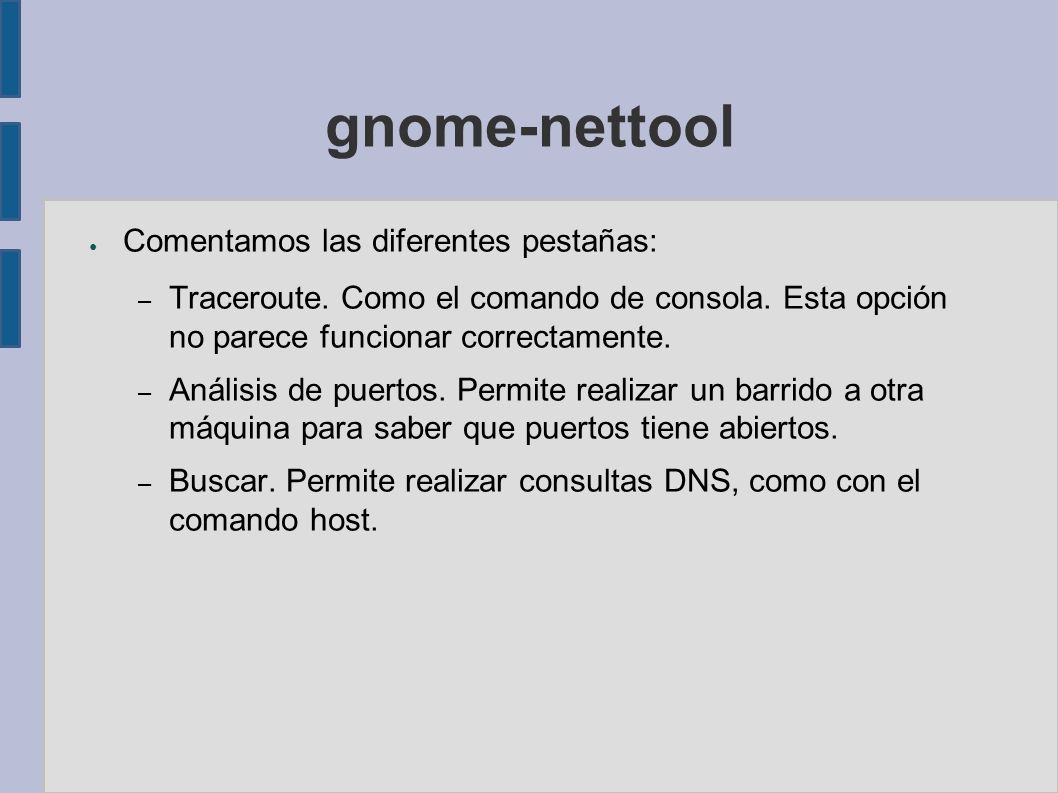

28 gnome-nettool ● Comentamos las diferentes pestañas: – Traceroute. Como el comando de consola. Esta opción no parece funcionar correctamente. – Análisis de puertos. Permite realizar un barrido a otra máquina para saber que puertos tiene abiertos. – Buscar. Permite realizar consultas DNS, como con el comando host.

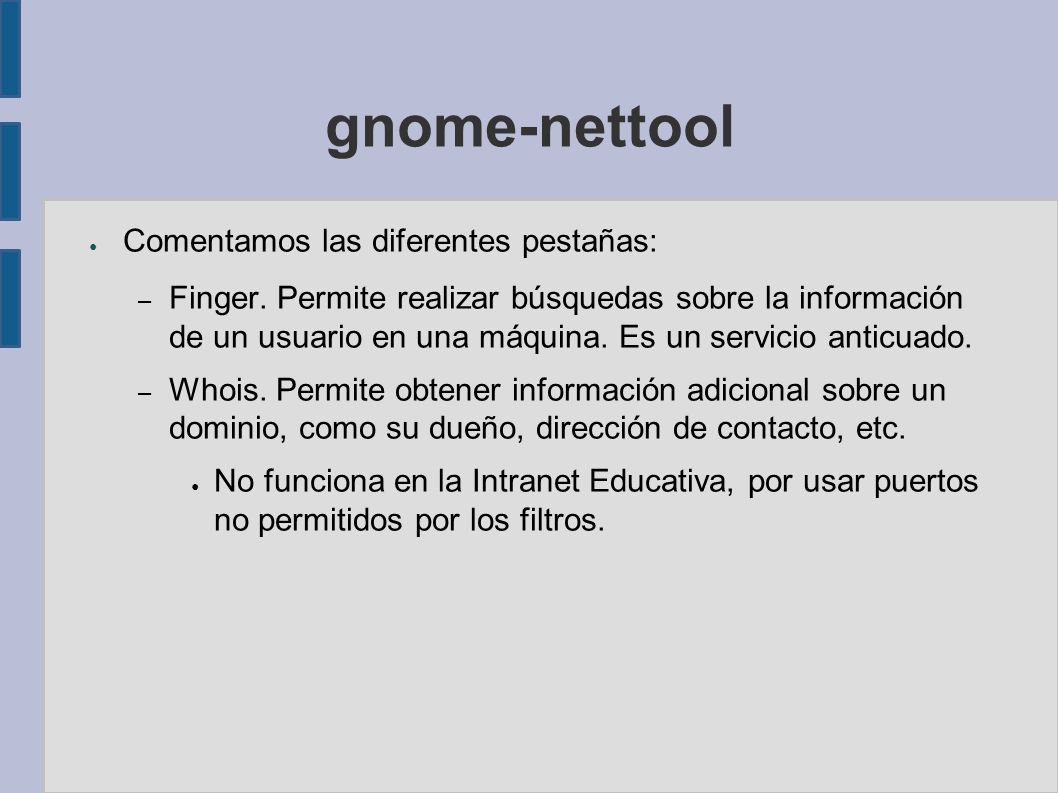

29 gnome-nettool ● Comentamos las diferentes pestañas: – Finger. Permite realizar búsquedas sobre la información de un usuario en una máquina. Es un servicio anticuado. – Whois. Permite obtener información adicional sobre un dominio, como su dueño, dirección de contacto, etc. ● No funciona en la Intranet Educativa, por usar puertos no permitidos por los filtros.

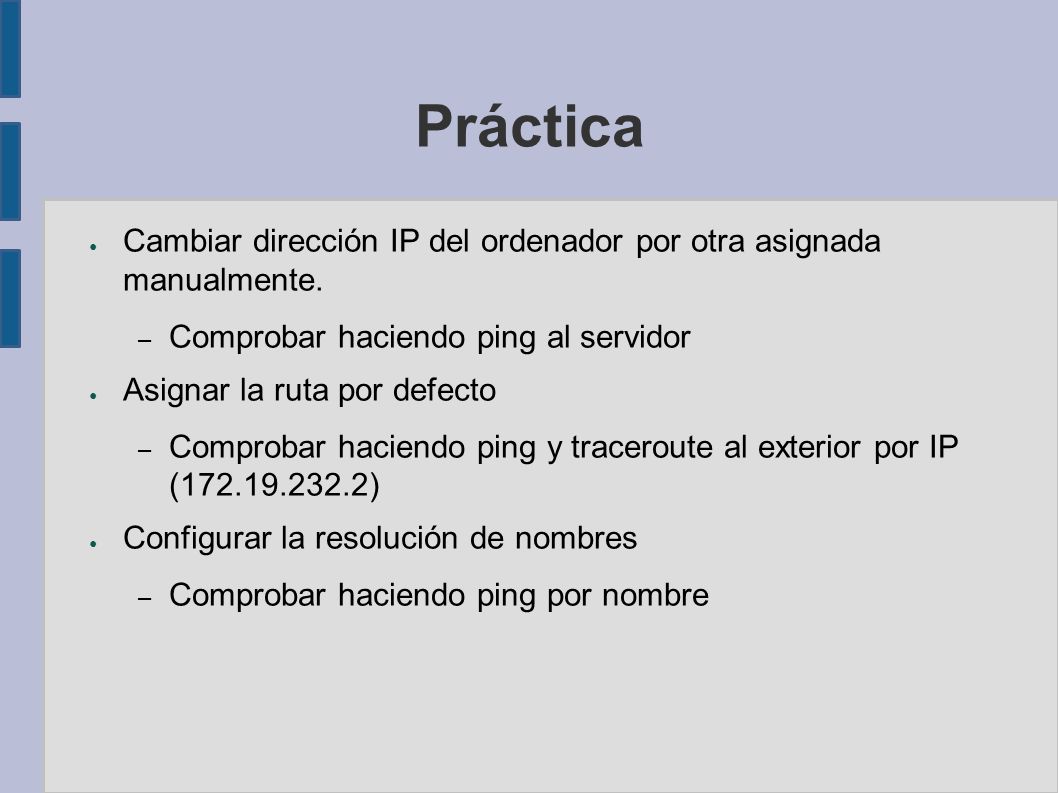

30 Práctica ● Cambiar dirección IP del ordenador por otra asignada manualmente. – Comprobar haciendo ping al servidor ● Asignar la ruta por defecto – Comprobar haciendo ping y traceroute al exterior por IP (172.19.232.2) ● Configurar la resolución de nombres – Comprobar haciendo ping por nombre

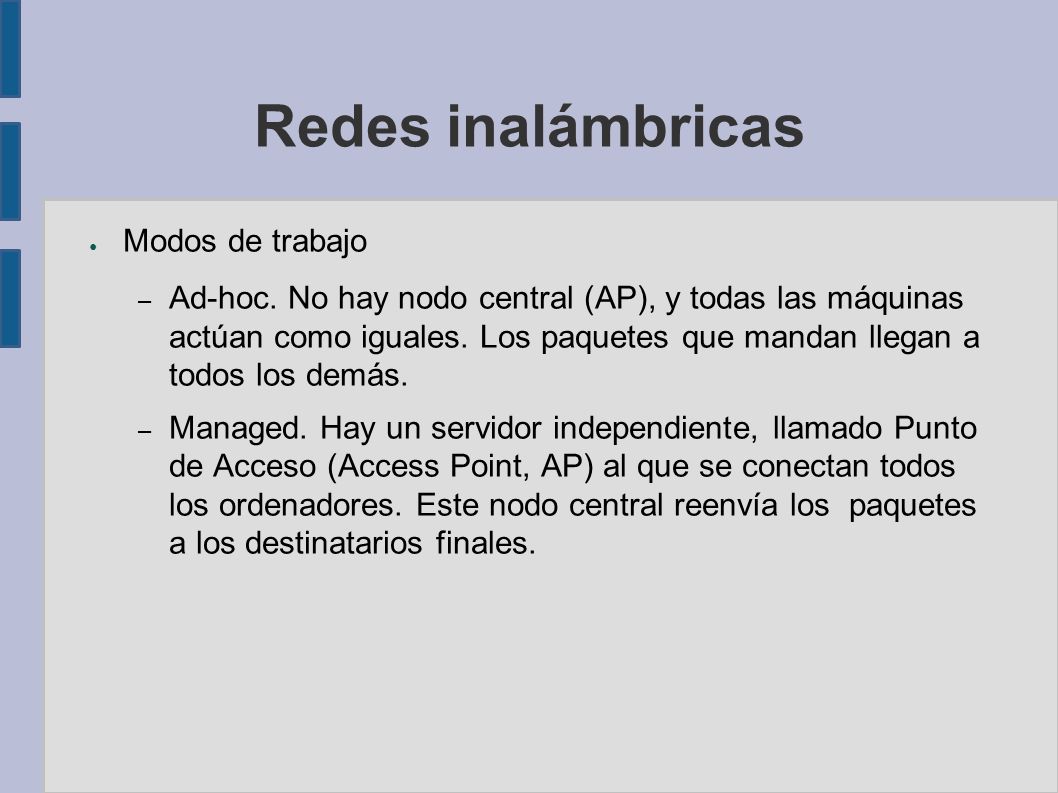

31 Redes inalámbricas ● Modos de trabajo – Ad-hoc. No hay nodo central (AP), y todas las máquinas actúan como iguales. Los paquetes que mandan llegan a todos los demás. – Managed. Hay un servidor independiente, llamado Punto de Acceso (Access Point, AP) al que se conectan todos los ordenadores. Este nodo central reenvía los paquetes a los destinatarios finales.

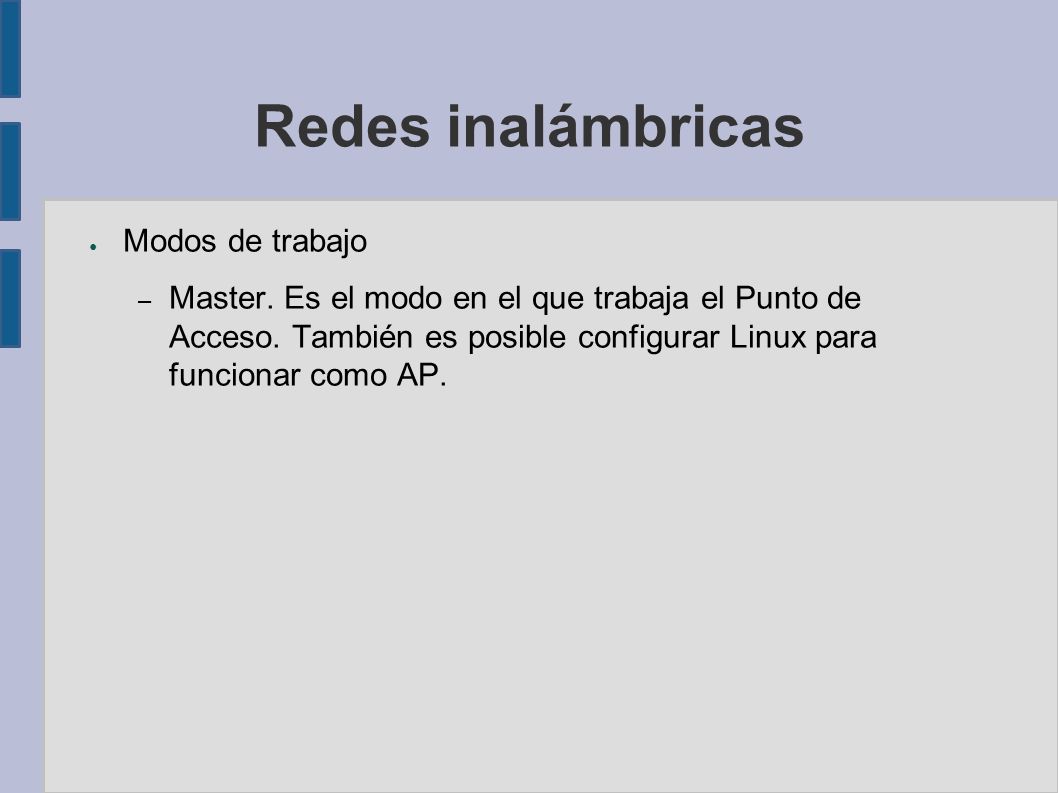

32 Redes inalámbricas ● Modos de trabajo – Master. Es el modo en el que trabaja el Punto de Acceso. También es posible configurar Linux para funcionar como AP.

33 Redes inalámbricas ● Configuración de tarjetas Wifi. 2 partes: – Configuración de parámetros 802.11b/g ● essid ● frecuencia o canal ● modo ● velocidad ● Clave de encriptación – Configuración IP habitual ● usamos las mismas herramientas que para las tarjetas ethernet normales

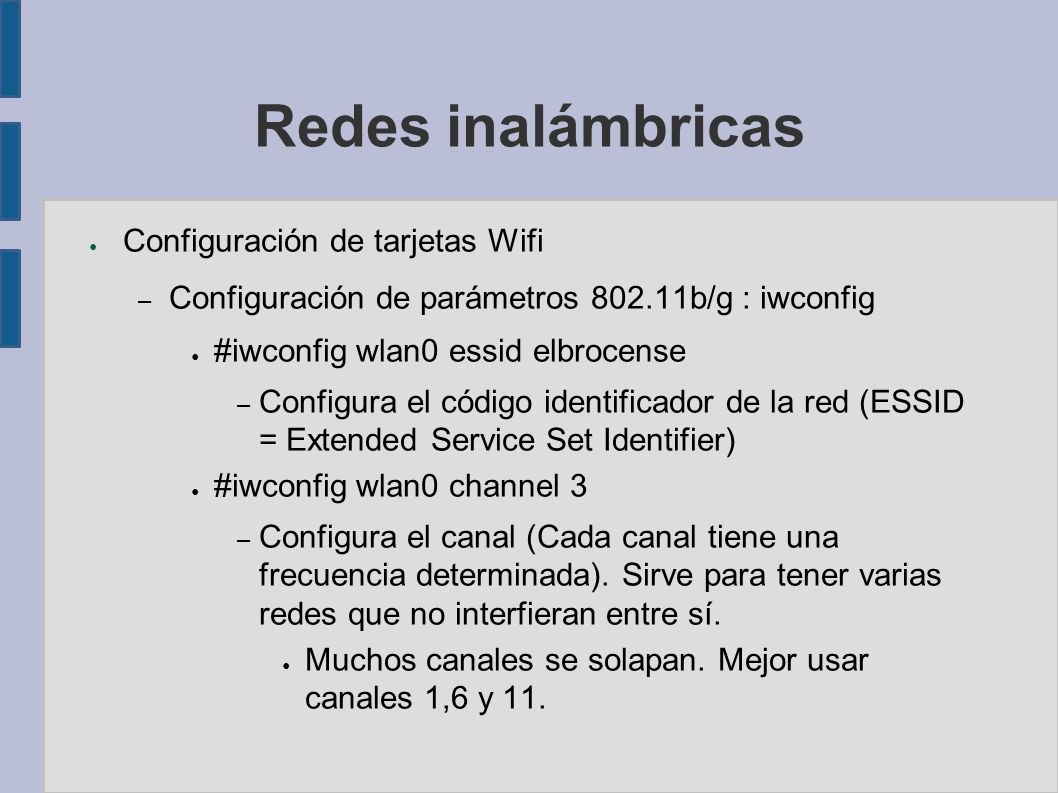

34 Redes inalámbricas ● Configuración de tarjetas Wifi – Configuración de parámetros 802.11b/g : iwconfig ● #iwconfig wlan0 essid elbrocense – Configura el código identificador de la red (ESSID = Extended Service Set Identifier) ● #iwconfig wlan0 channel 3 – Configura el canal (Cada canal tiene una frecuencia determinada). Sirve para tener varias redes que no interfieran entre sí. ● Muchos canales se solapan. Mejor usar canales 1,6 y 11.

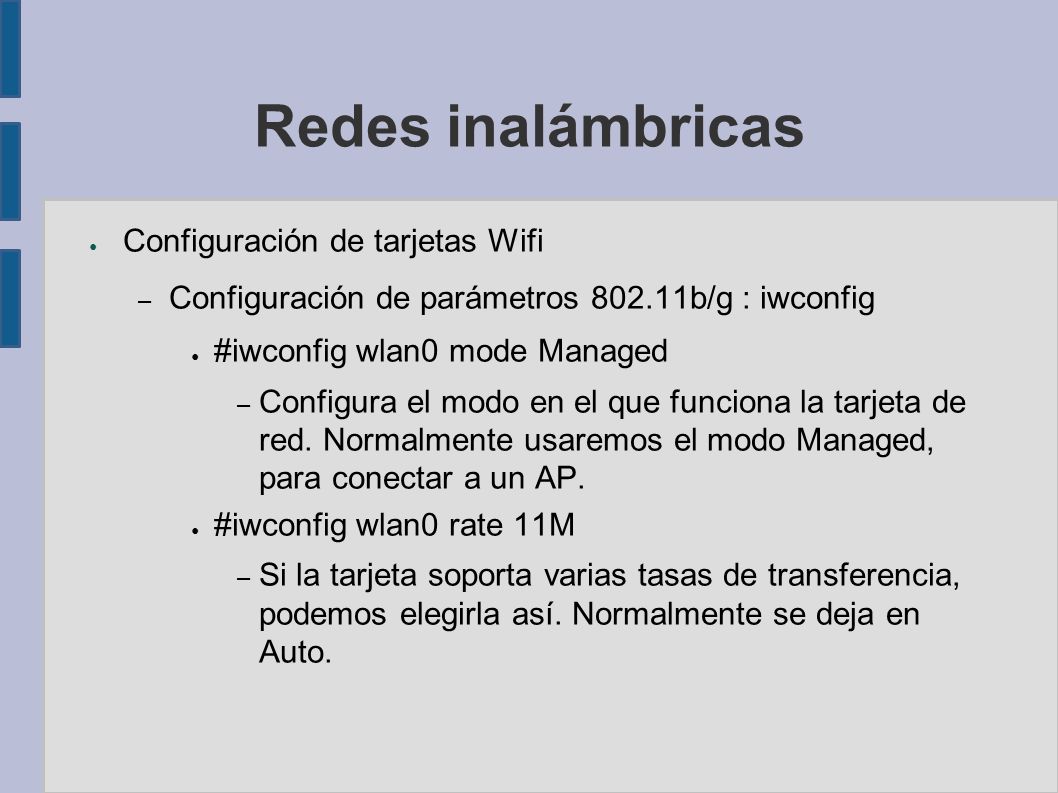

35 Redes inalámbricas ● Configuración de tarjetas Wifi – Configuración de parámetros 802.11b/g : iwconfig ● #iwconfig wlan0 mode Managed – Configura el modo en el que funciona la tarjeta de red. Normalmente usaremos el modo Managed, para conectar a un AP. ● #iwconfig wlan0 rate 11M – Si la tarjeta soporta varias tasas de transferencia, podemos elegirla así. Normalmente se deja en Auto.

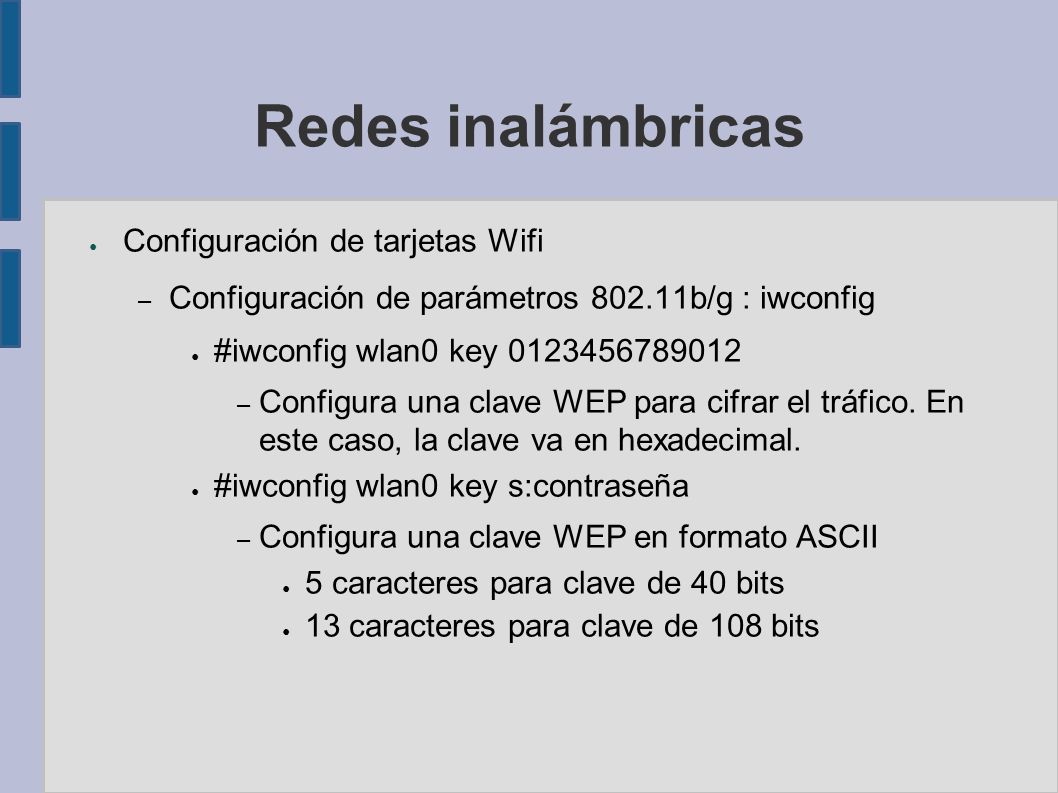

36 Redes inalámbricas ● Configuración de tarjetas Wifi – Configuración de parámetros 802.11b/g : iwconfig ● #iwconfig wlan0 key 0123456789012 – Configura una clave WEP para cifrar el tráfico. En este caso, la clave va en hexadecimal. ● #iwconfig wlan0 key s:contraseña – Configura una clave WEP en formato ASCII ● 5 caracteres para clave de 40 bits ● 13 caracteres para clave de 108 bits

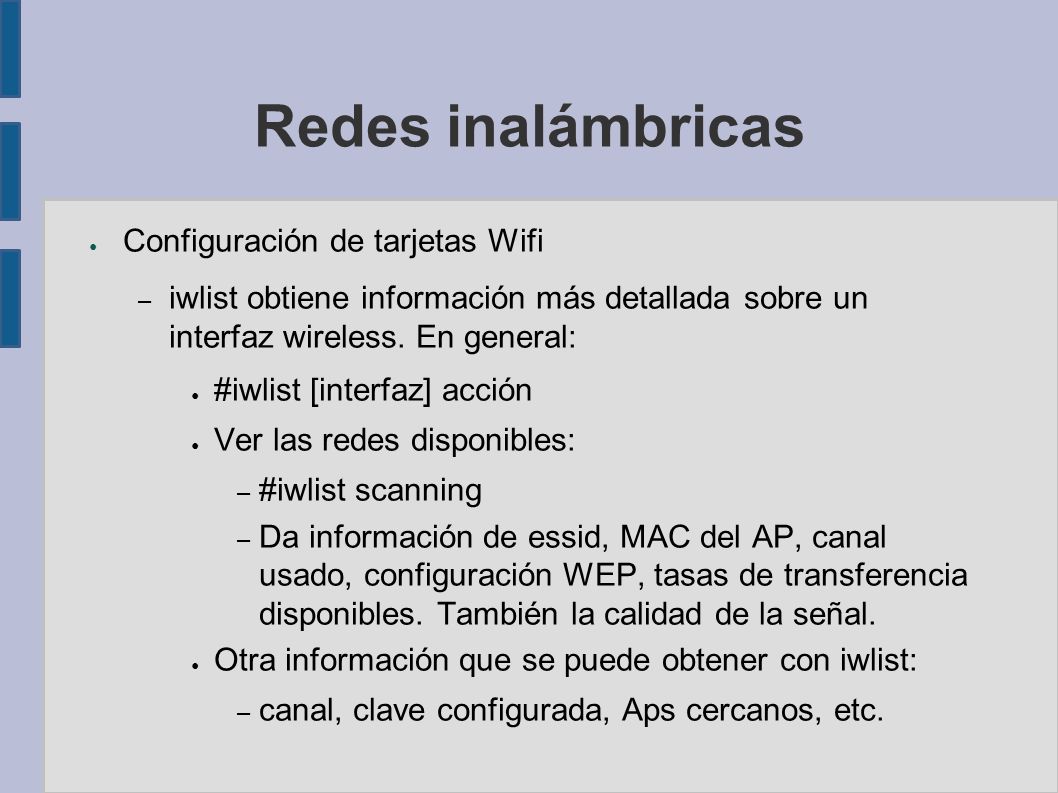

37 Redes inalámbricas ● Configuración de tarjetas Wifi – iwlist obtiene información más detallada sobre un interfaz wireless. En general: ● #iwlist [interfaz] acción ● Ver las redes disponibles: – #iwlist scanning – Da información de essid, MAC del AP, canal usado, configuración WEP, tasas de transferencia disponibles. También la calidad de la señal. ● Otra información que se puede obtener con iwlist: – canal, clave configurada, Aps cercanos, etc.

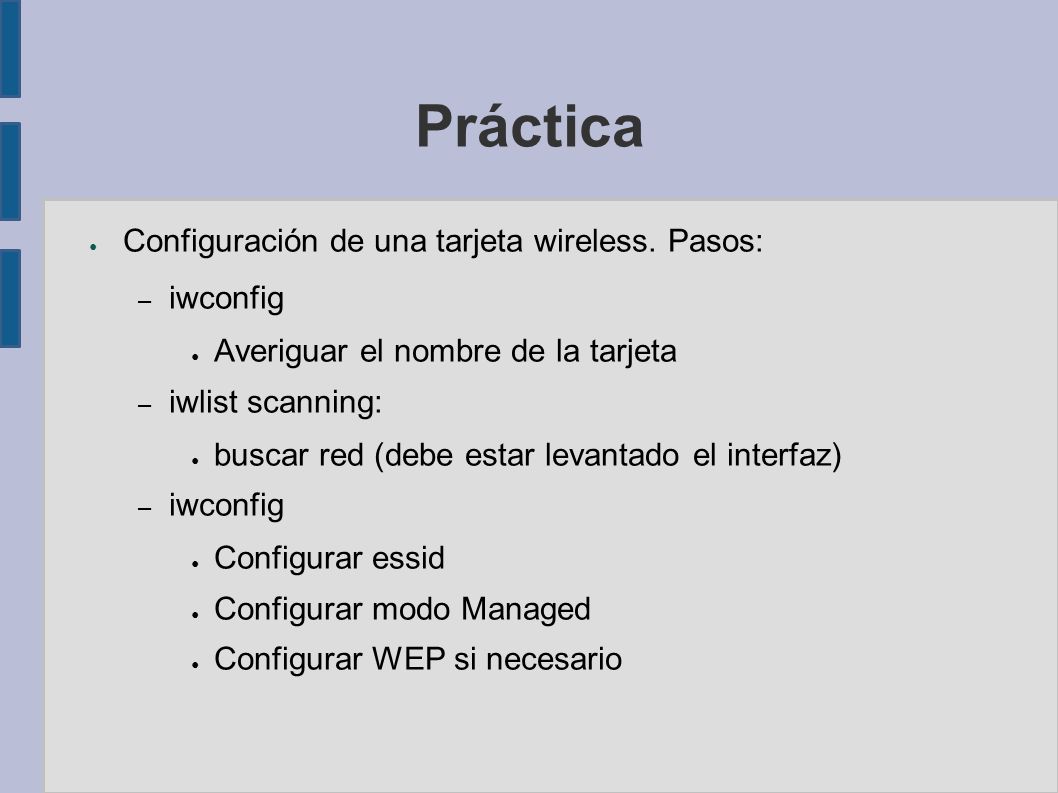

38 Práctica ● Configuración de una tarjeta wireless. Pasos: – iwconfig ● Averiguar el nombre de la tarjeta – iwlist scanning: ● buscar red (debe estar levantado el interfaz) – iwconfig ● Configurar essid ● Configurar modo Managed ● Configurar WEP si necesario

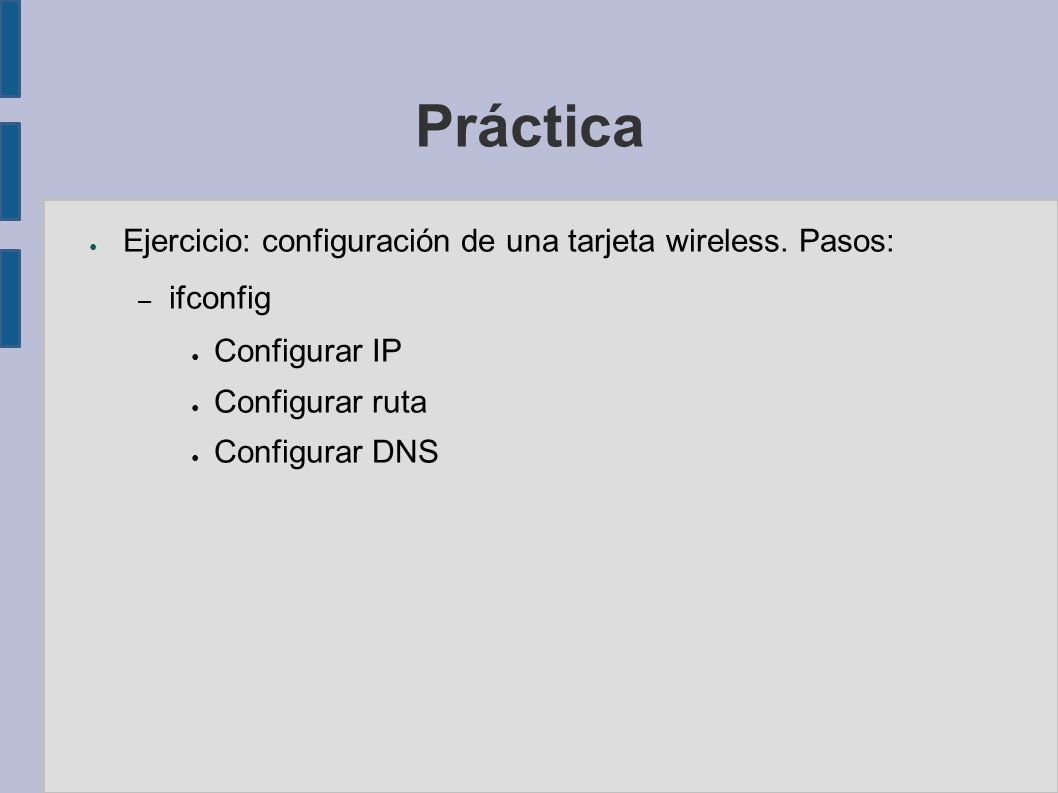

39 Práctica ● Ejercicio: configuración de una tarjeta wireless. Pasos: – ifconfig ● Configurar IP ● Configurar ruta ● Configurar DNS

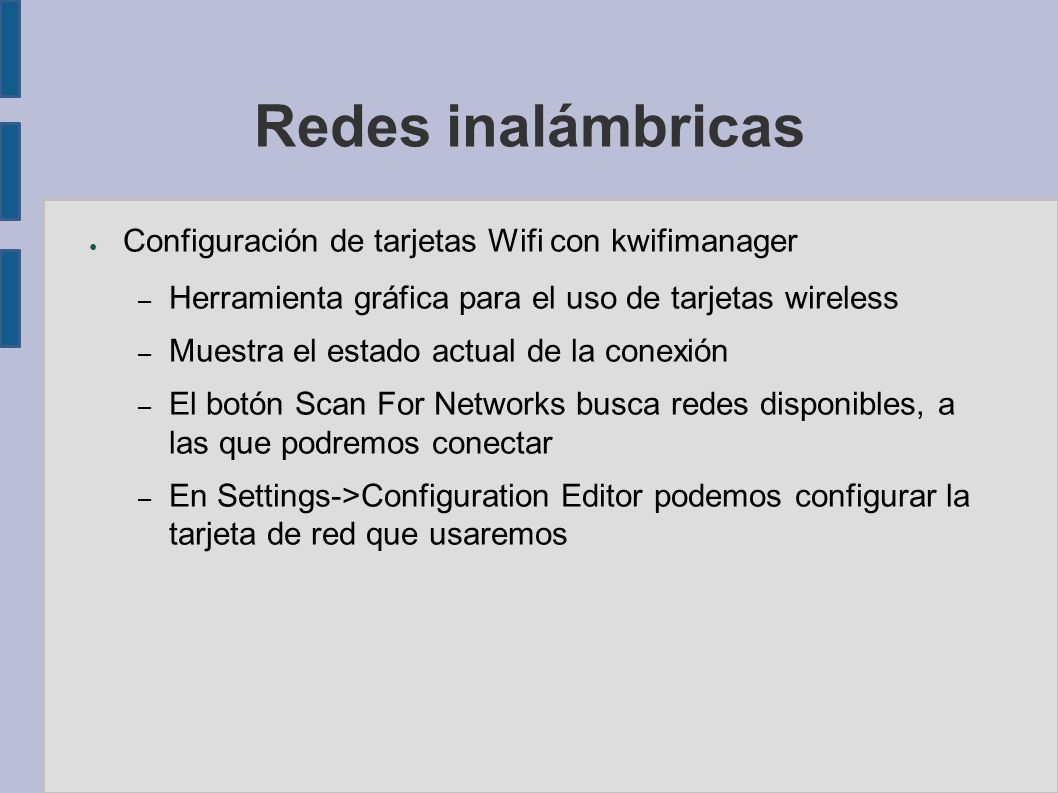

40 Redes inalámbricas ● Configuración de tarjetas Wifi con kwifimanager – Herramienta gráfica para el uso de tarjetas wireless – Muestra el estado actual de la conexión – El botón Scan For Networks busca redes disponibles, a las que podremos conectar – En Settings->Configuration Editor podemos configurar la tarjeta de red que usaremos
