1 MA8700 - Laminas metálicas desarrolladas en un 2 por 3!!!
Angel Andres Betancourt G. Ingeniero de Aplicaciones

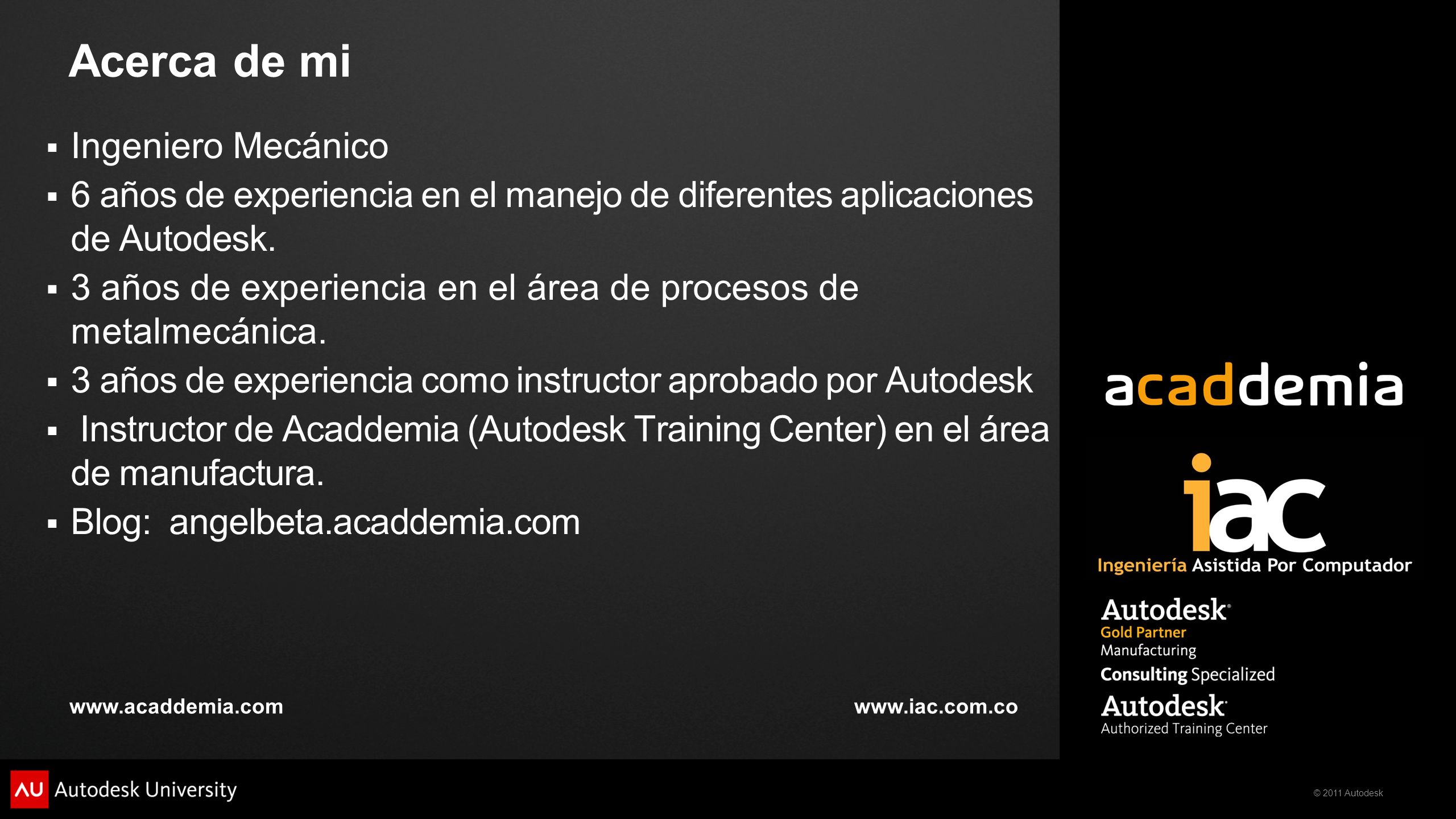

2 Acerca de mi Ingeniero Mecánico
6 años de experiencia en el manejo de diferentes aplicaciones de Autodesk. 3 años de experiencia en el área de procesos de metalmecánica. 3 años de experiencia como instructor aprobado por Autodesk Instructor de Acaddemia (Autodesk Training Center) en el área de manufactura. Blog: angelbeta.acaddemia.com

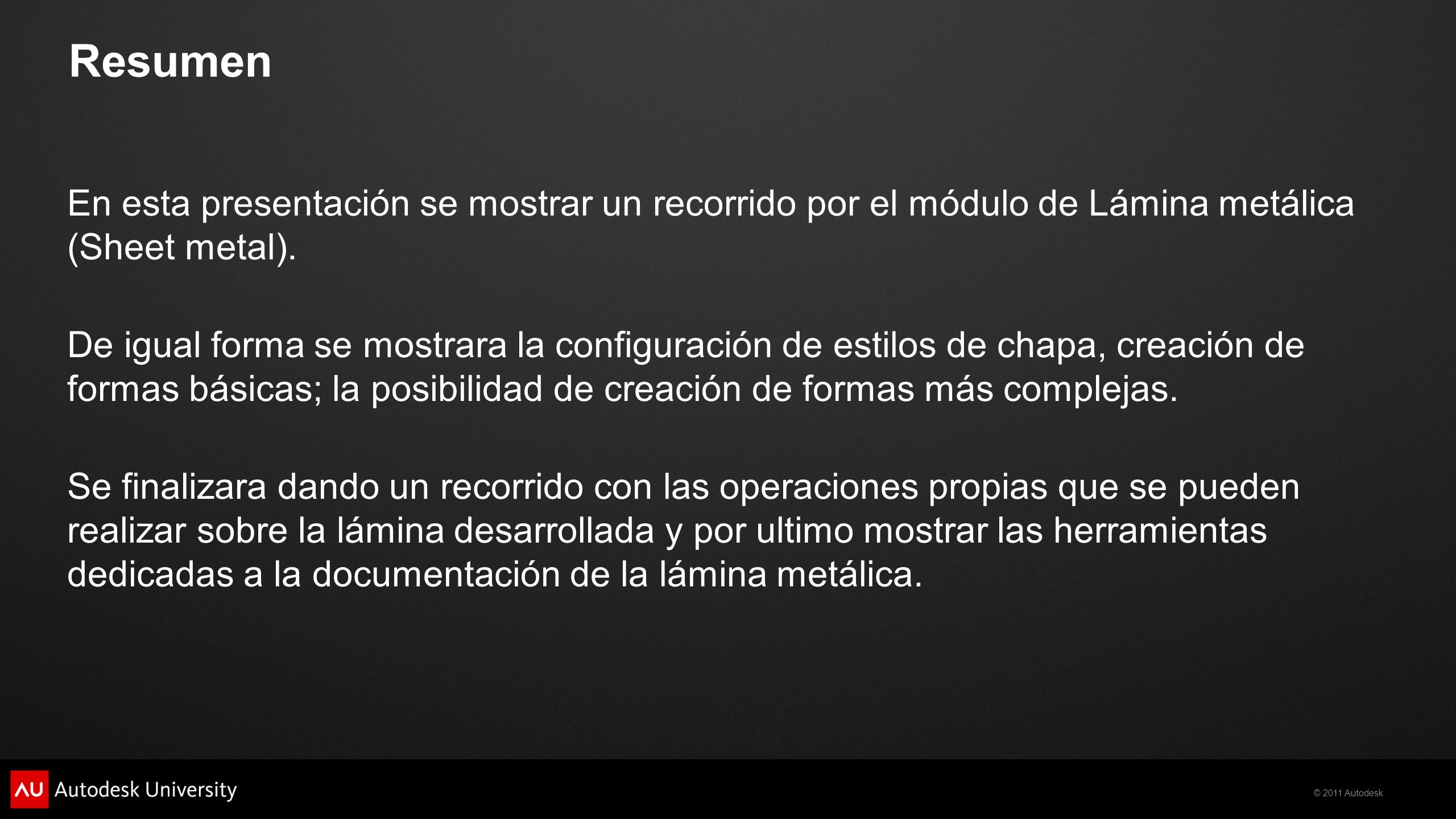

3 Resumen En esta presentación se mostrar un recorrido por el módulo de Lámina metálica (Sheet metal). De igual forma se mostrara la configuración de estilos de chapa, creación de formas básicas; la posibilidad de creación de formas más complejas. Se finalizara dando un recorrido con las operaciones propias que se pueden realizar sobre la lámina desarrollada y por ultimo mostrar las herramientas dedicadas a la documentación de la lámina metálica.

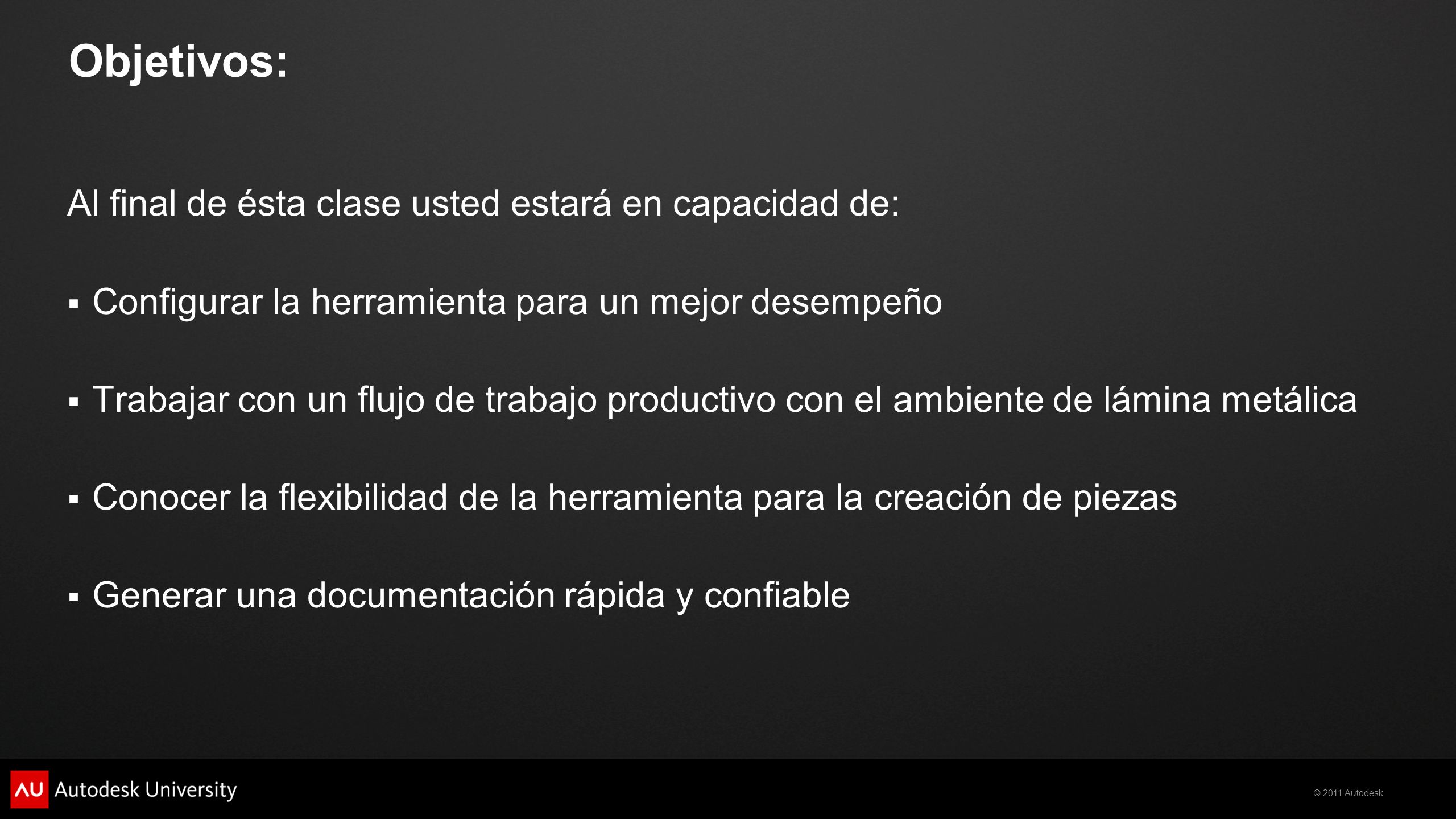

4 Objetivos: Al final de ésta clase usted estará en capacidad de:
Configurar la herramienta para un mejor desempeño Trabajar con un flujo de trabajo productivo con el ambiente de lámina metálica Conocer la flexibilidad de la herramienta para la creación de piezas Generar una documentación rápida y confiable

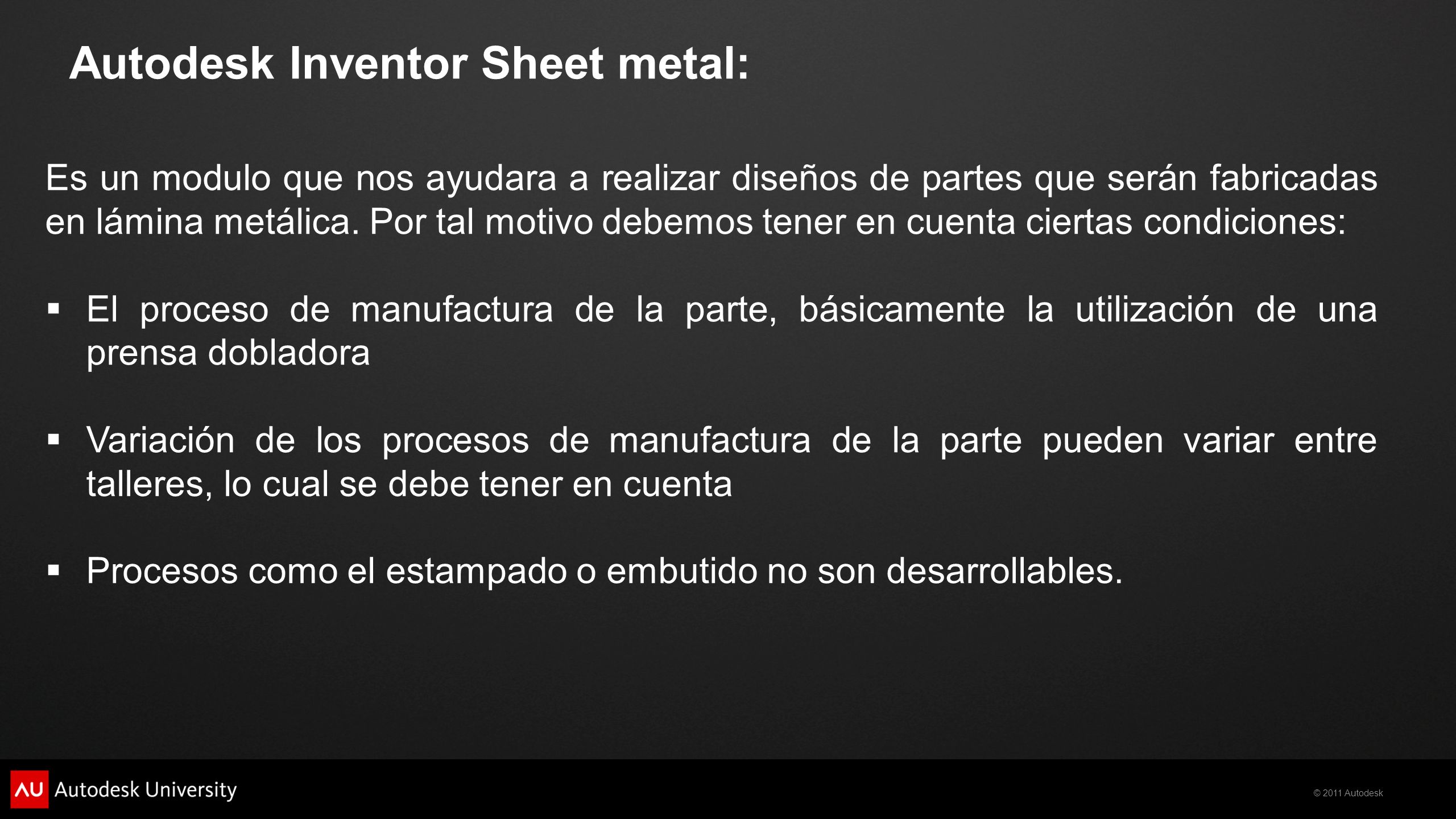

5 Autodesk Inventor Sheet metal:
Es un modulo que nos ayudara a realizar diseños de partes que serán fabricadas en lámina metálica. Por tal motivo debemos tener en cuenta ciertas condiciones: El proceso de manufactura de la parte, básicamente la utilización de una prensa dobladora Variación de los procesos de manufactura de la parte pueden variar entre talleres, lo cual se debe tener en cuenta Procesos como el estampado o embutido no son desarrollables.

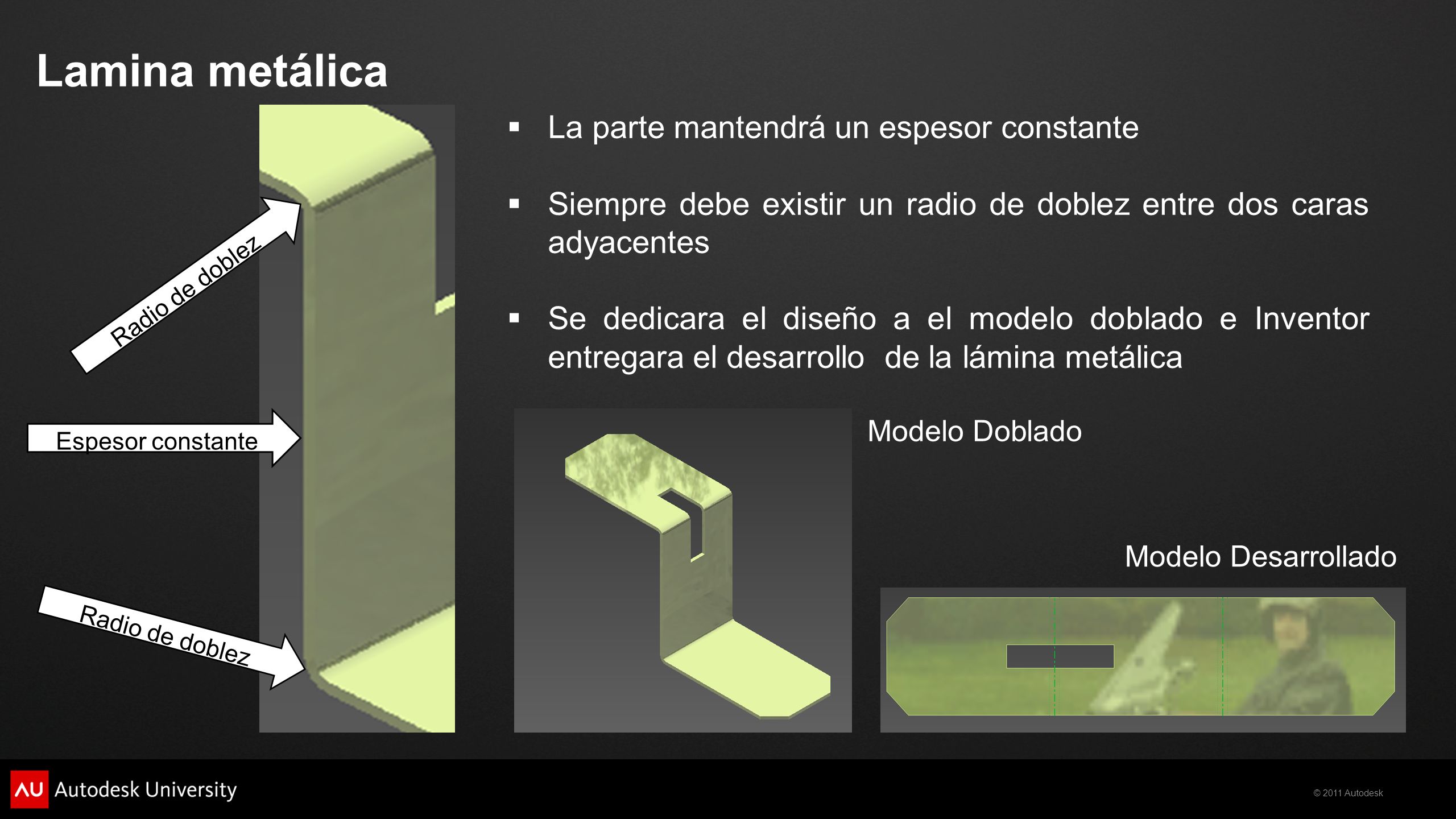

6 Lamina metálica La parte mantendrá un espesor constante
Siempre debe existir un radio de doblez entre dos caras adyacentes Se dedicara el diseño a el modelo doblado e Inventor entregara el desarrollo de la lámina metálica The Autodesk Vault family of products consists of four applications. AutoCAD®, AutoCAD® Mechanical, AutoCAD® Electrical and Autodesk® Inventor® include integrated data management with Autodesk Vault software, the platform for the product family, which is a centralized application for workgroups that securely stores and manages work-in-progress design data and related documents. The rest of the product line consists of Vault Workgroup, adding revision management and security functionality, Vault Collaboration, providing the scalability needed to support larger workgroups and multiple sites, and finally Vault Manufacturing, which helps extend data that is managed by Vault to the extended organization. Radio de doblez Espesor constante Modelo Doblado Modelo Desarrollado Radio de doblez

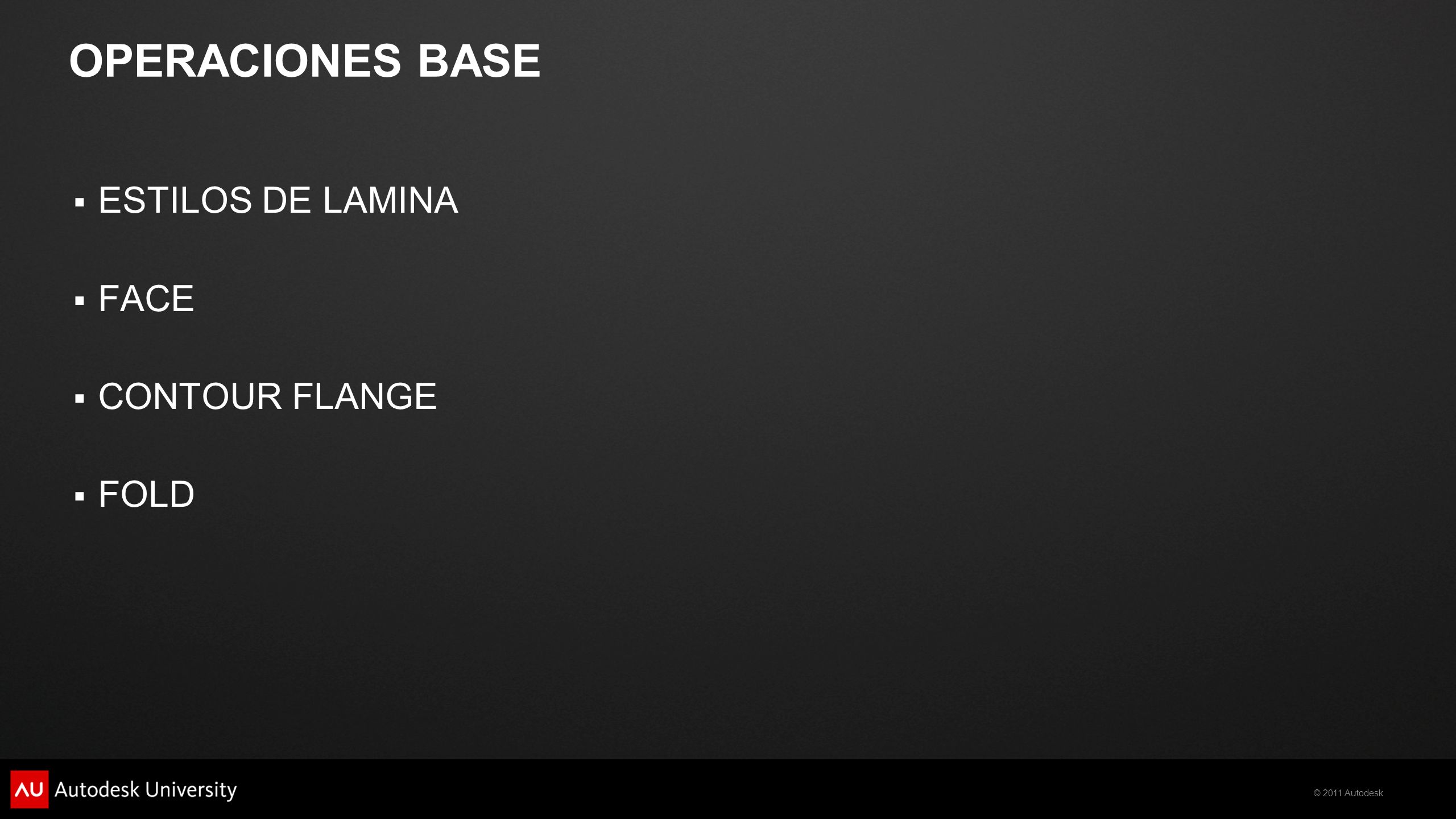

7 OPERACIONES BASE ESTILOS DE LAMINA FACE CONTOUR FLANGE FOLD

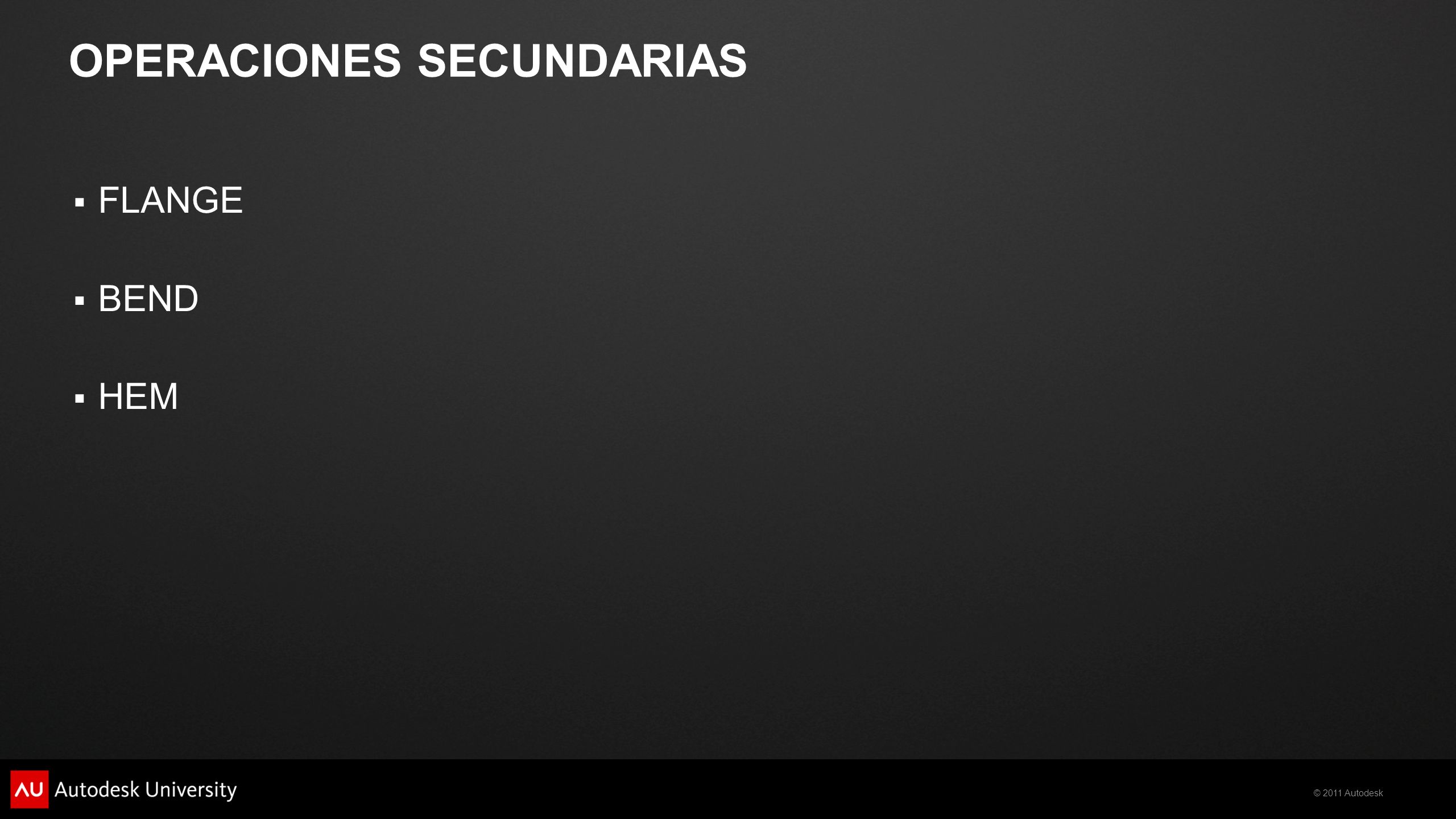

8 OPERACIONES SECUNDARIAS
FLANGE BEND HEM

9 OPERACIONES PARA GENERACION DE FORMAS COMPLEJAS
LOFTED FLANGE CONTOUR ROLL CONTOUR FLANGE (como operación secundaria)

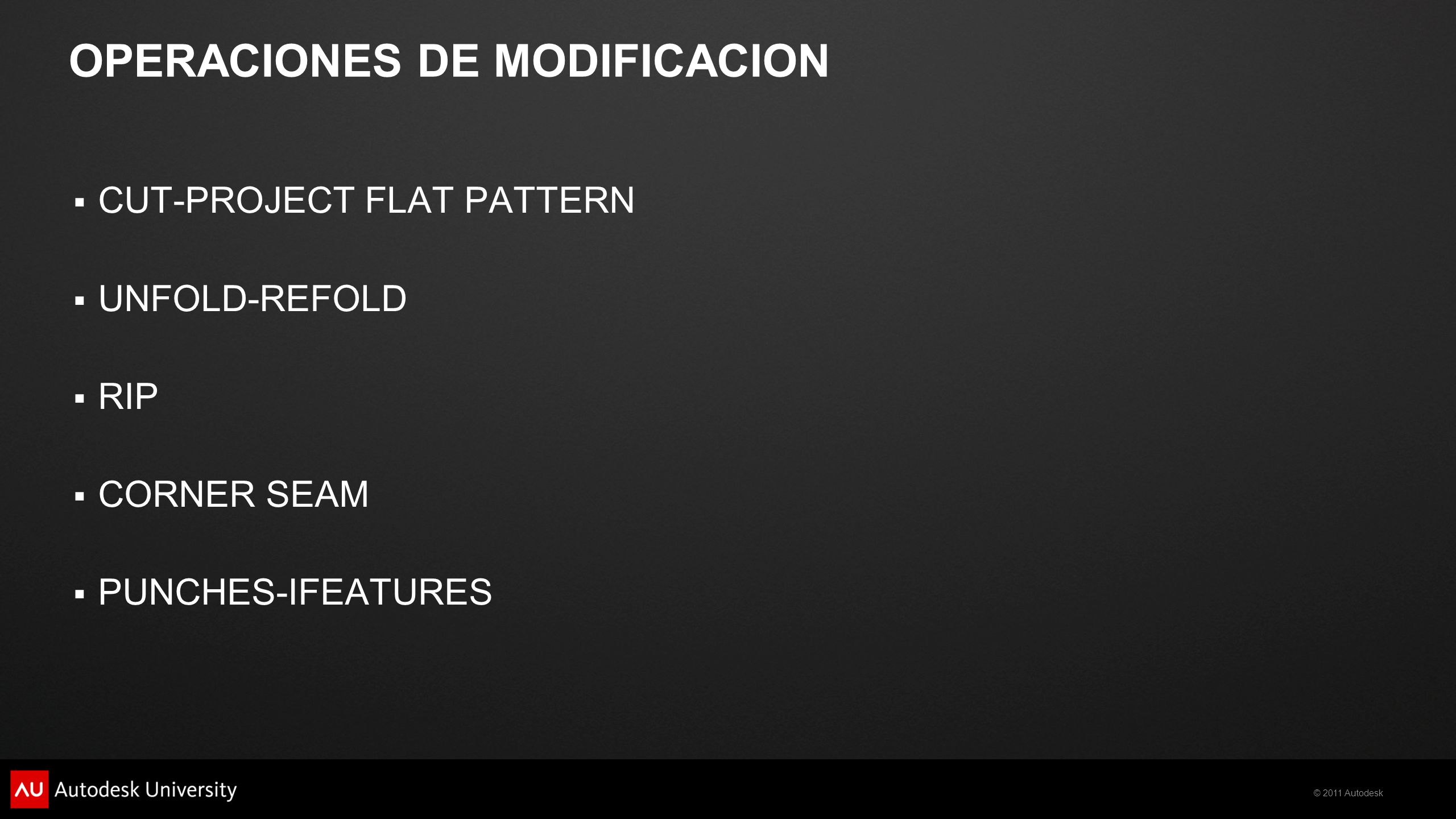

10 OPERACIONES DE MODIFICACION
CUT-PROJECT FLAT PATTERN UNFOLD-REFOLD RIP CORNER SEAM PUNCHES-IFEATURES

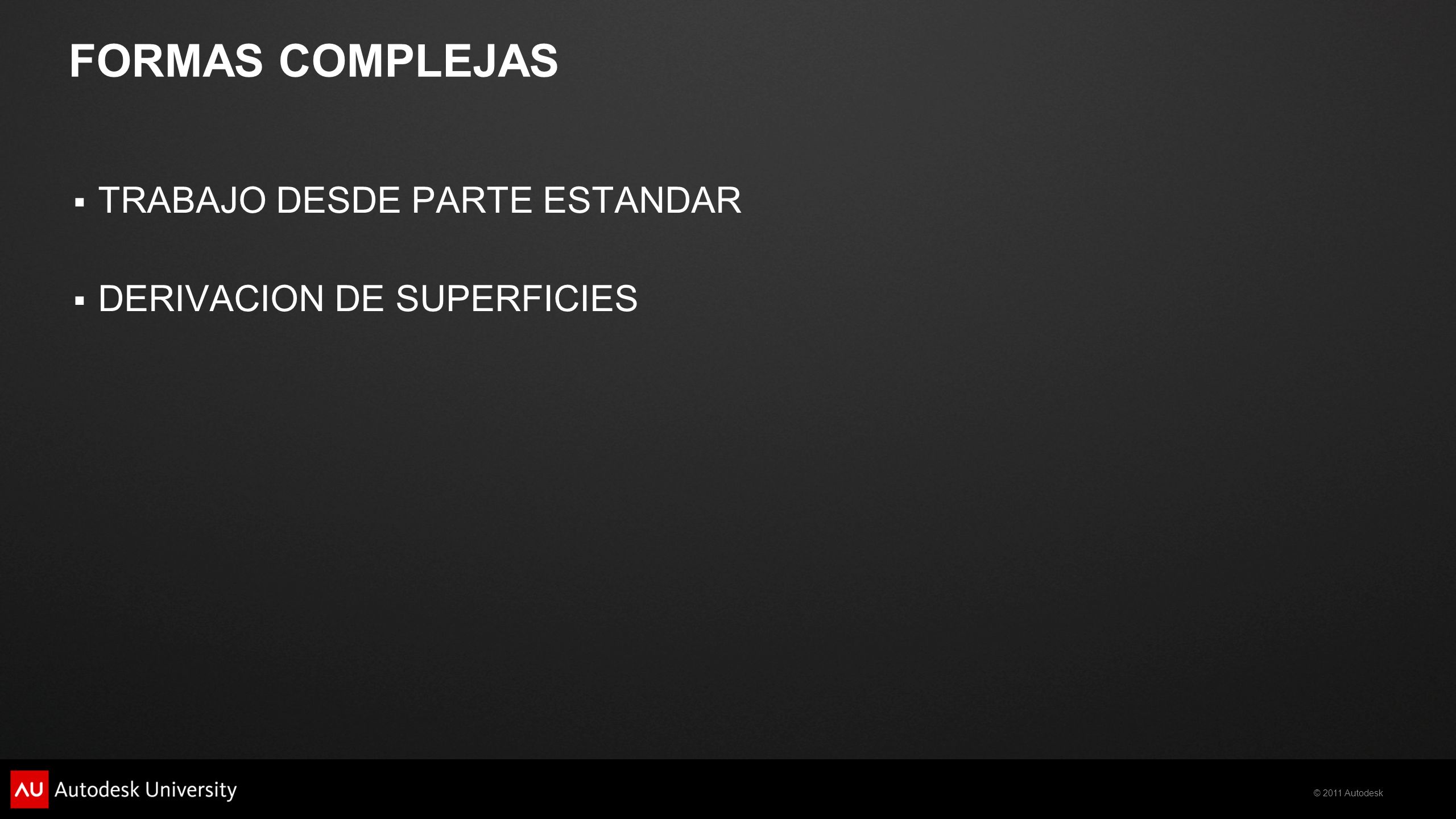

11 FORMAS COMPLEJAS TRABAJO DESDE PARTE ESTANDAR
DERIVACION DE SUPERFICIES

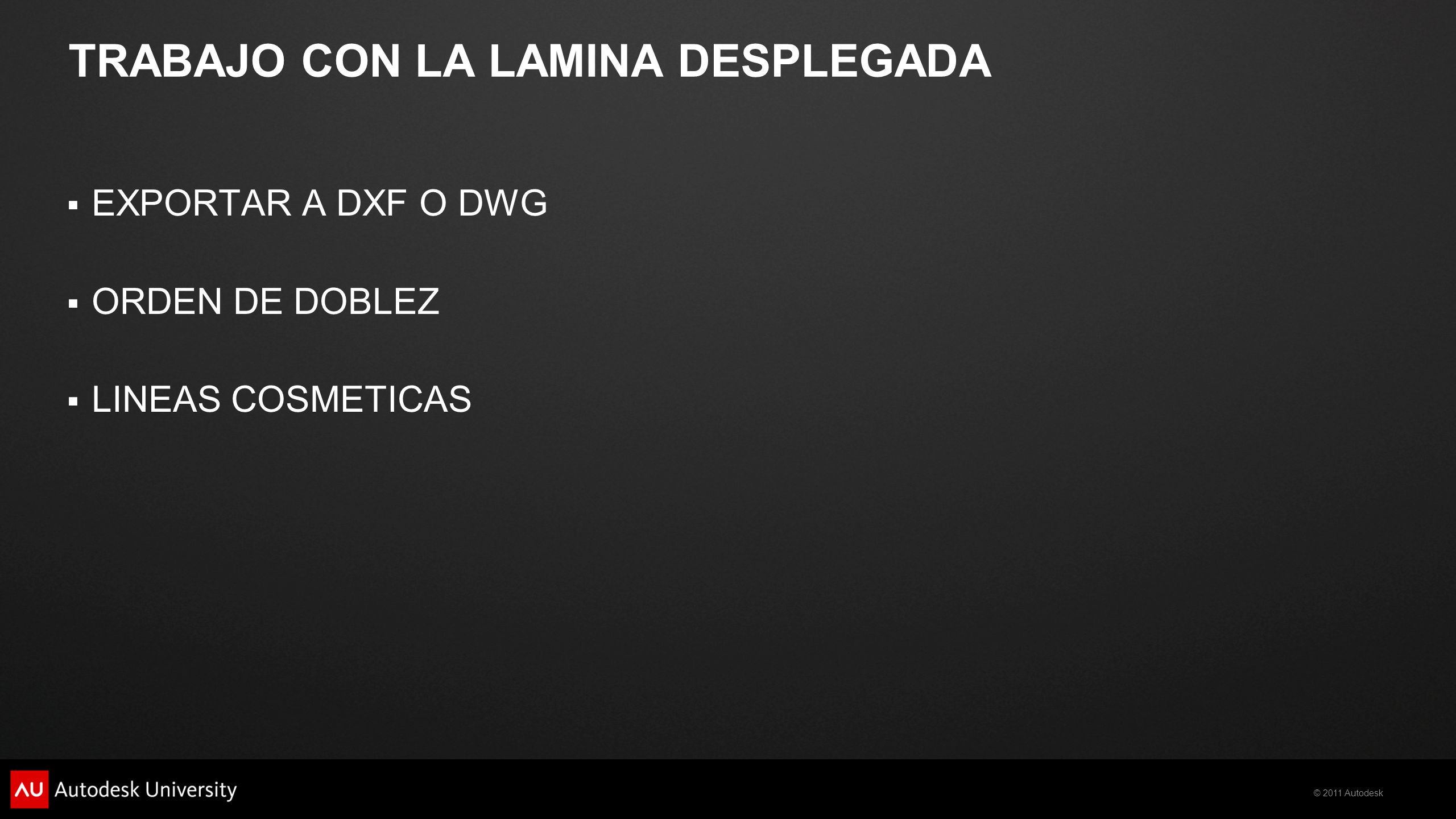

12 TRABAJO CON LA LAMINA DESPLEGADA
EXPORTAR A DXF O DWG ORDEN DE DOBLEZ LINEAS COSMETICAS

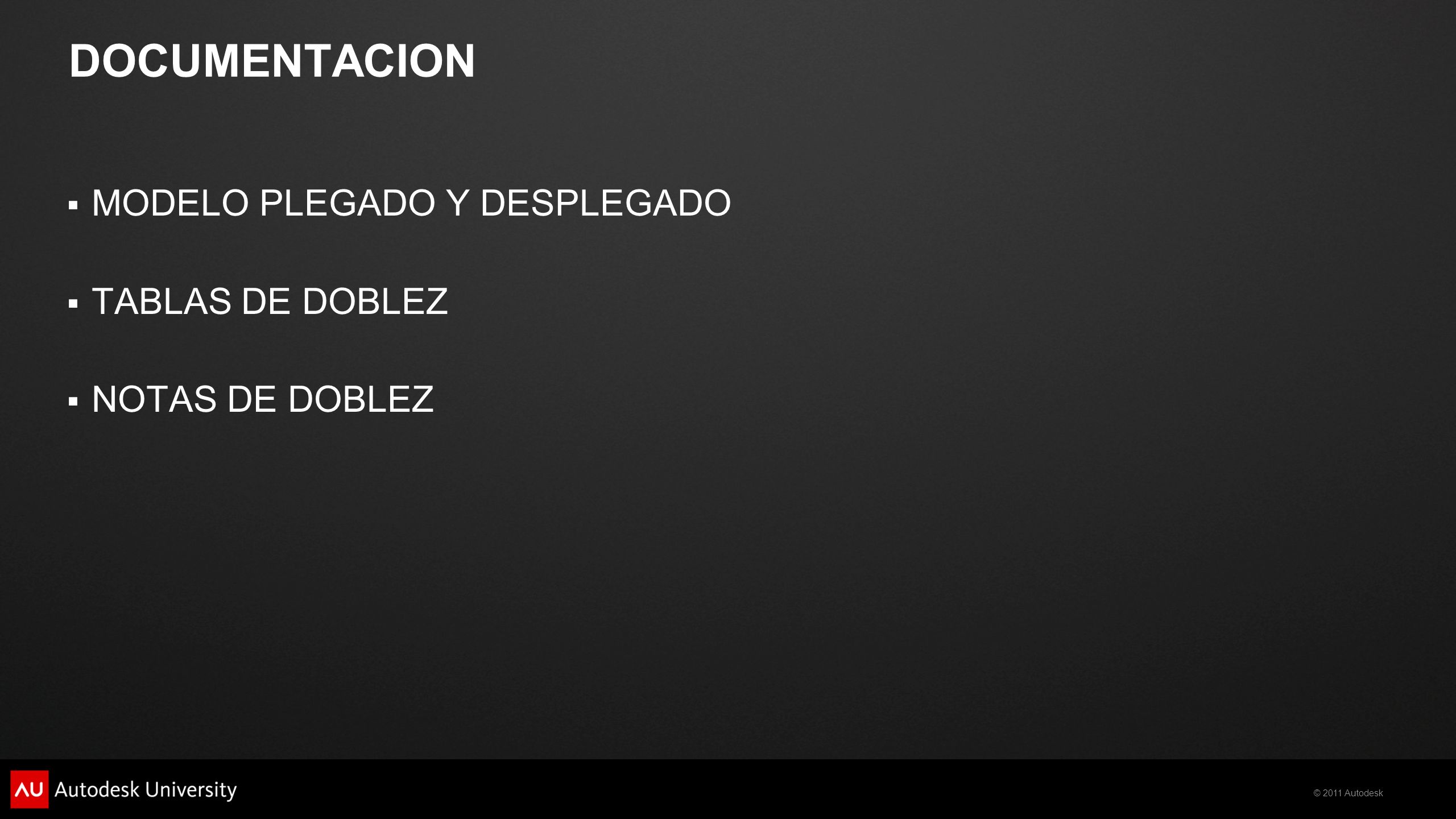

13 DOCUMENTACION MODELO PLEGADO Y DESPLEGADO TABLAS DE DOBLEZ
NOTAS DE DOBLEZ

14 Gracias !!!
