1 PPTCES013CB82-A16V1 Clase Ondas IV: espejos y lentes

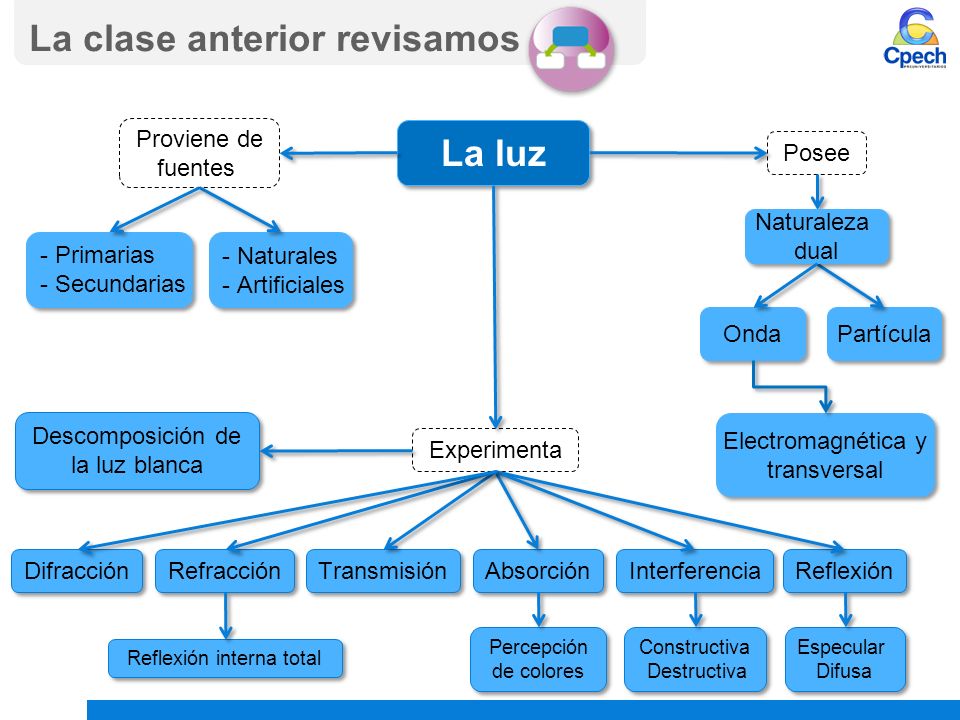

2 La clase anterior revisamos La luz Proviene de fuentes - Naturales - Artificiales - Naturales - Artificiales - Primarias - Secundarias - Primarias - Secundarias Posee Partícula Experimenta Naturaleza dual Naturaleza dual Onda Electromagnética y transversal Electromagnética y transversal Reflexión Interferencia Absorción Transmisión Refracción Difracción Especular Difusa Especular Difusa Percepción de colores Percepción de colores Reflexión interna total Descomposición de la luz blanca Descomposición de la luz blanca Constructiva Destructiva Constructiva Destructiva

3 1. Imágenes en espejos planos 2. Imágenes en espejos esféricos 3. Imágenes en lentes delgadas 4. Visión y defectos de la visión Págs.: 141-146 Cap. 5

4 1.A pesar de que hace 4.000 años atrás los egipcios ya empleaban metales pulidos para reflejar sus rostros, fue recién en 1857 que Jean Foucault desarrolló un método para recubrir una lámina de vidrio con una capa de plata, dando origen al espejo tal como lo conocemos hoy en día. Respecto de los espejos, es correcto afirmar que I) pueden ser planos o esféricos. II) los espejos planos forman imágenes derechas, virtuales y de igual tamaño que el objeto. III) forman imágenes por medio de la reflexión de la luz. A) Solo I B) Solo I y II C) Solo I y III D) Solo II y III E) I, II y III Estrategias Reconocer los tipos de espejos y las características de la imagen en los espejos planos Estrategia Pregunta PSU Pág. 141 Cap. 5

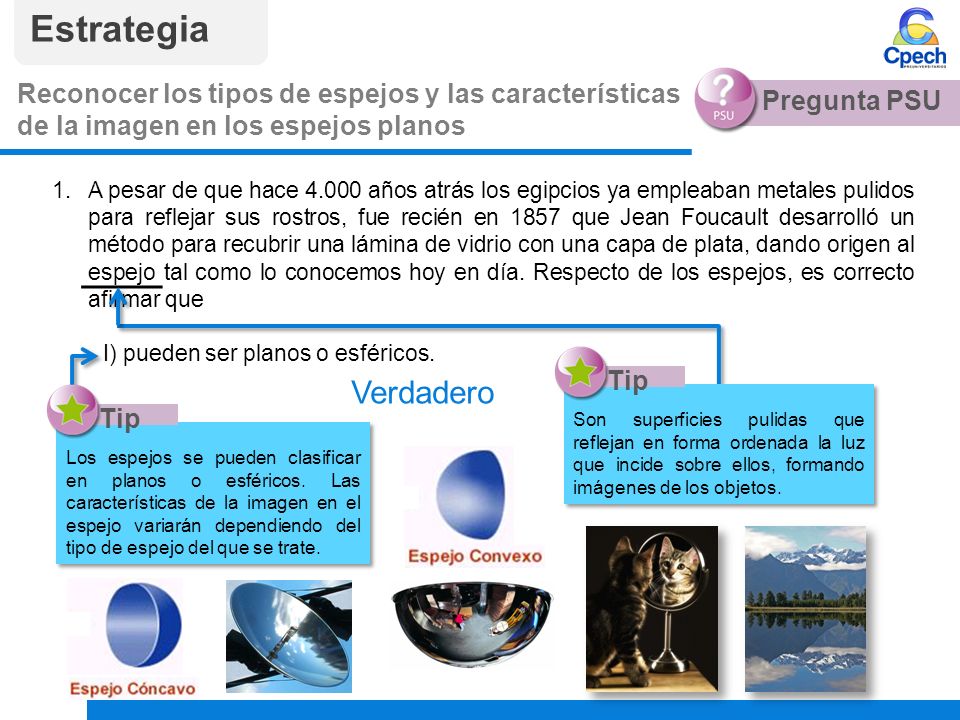

5 1.A pesar de que hace 4.000 años atrás los egipcios ya empleaban metales pulidos para reflejar sus rostros, fue recién en 1857 que Jean Foucault desarrolló un método para recubrir una lámina de vidrio con una capa de plata, dando origen al espejo tal como lo conocemos hoy en día. Respecto de los espejos, es correcto afirmar que I) pueden ser planos o esféricos. Estrategias Reconocer los tipos de espejos y las características de la imagen en los espejos planos Estrategia Pregunta PSU ___ Son superficies pulidas que reflejan en forma ordenada la luz que incide sobre ellos, formando imágenes de los objetos. Tip Los espejos se pueden clasificar en planos o esféricos. Las características de la imagen en el espejo variarán dependiendo del tipo de espejo del que se trate. Tip Verdadero

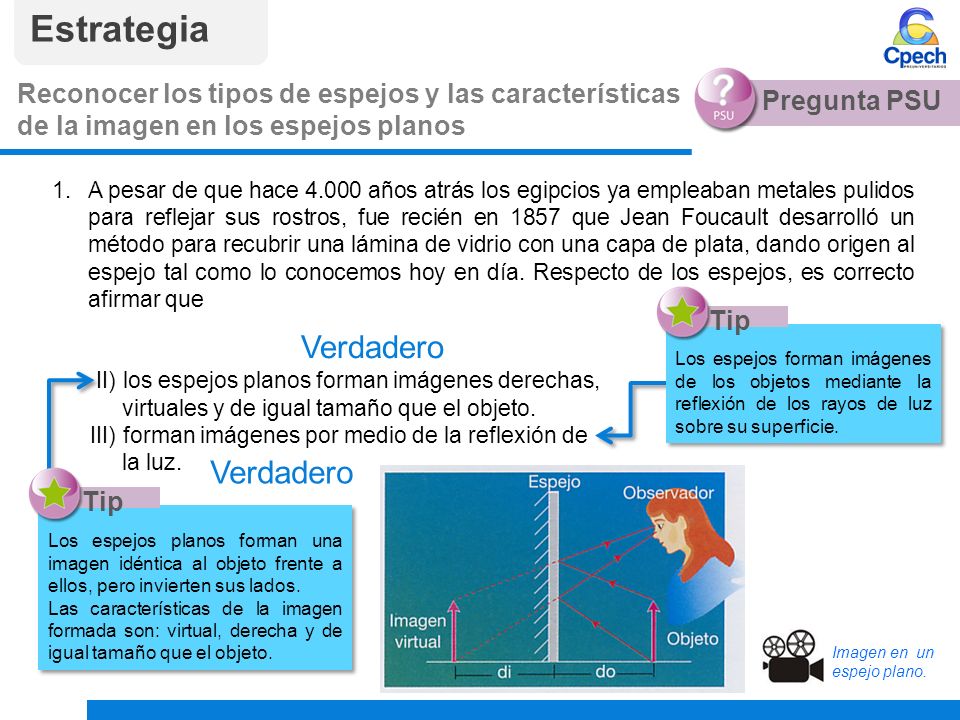

6 1.A pesar de que hace 4.000 años atrás los egipcios ya empleaban metales pulidos para reflejar sus rostros, fue recién en 1857 que Jean Foucault desarrolló un método para recubrir una lámina de vidrio con una capa de plata, dando origen al espejo tal como lo conocemos hoy en día. Respecto de los espejos, es correcto afirmar que II) los espejos planos forman imágenes derechas, virtuales y de igual tamaño que el objeto. III) forman imágenes por medio de la reflexión de la luz. Estrategias Reconocer los tipos de espejos y las características de la imagen en los espejos planos Estrategia Pregunta PSU Los espejos planos forman una imagen idéntica al objeto frente a ellos, pero invierten sus lados. Las características de la imagen formada son: virtual, derecha y de igual tamaño que el objeto. Los espejos planos forman una imagen idéntica al objeto frente a ellos, pero invierten sus lados. Las características de la imagen formada son: virtual, derecha y de igual tamaño que el objeto. Tip Imagen en un espejo plano. Verdadero Los espejos forman imágenes de los objetos mediante la reflexión de los rayos de luz sobre su superficie. Tip Verdadero

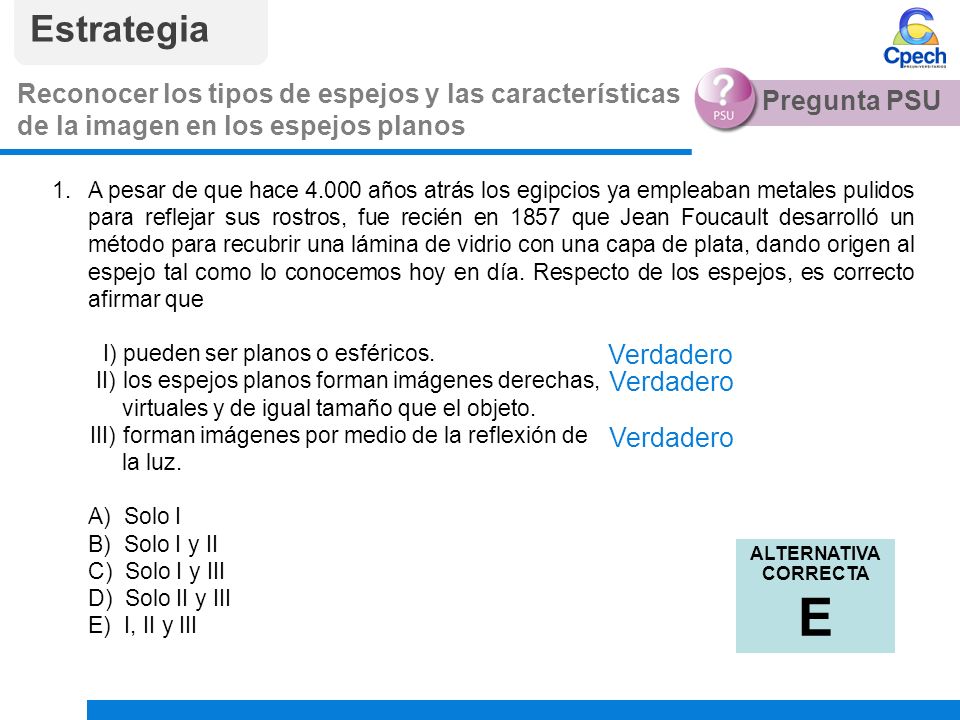

7 1.A pesar de que hace 4.000 años atrás los egipcios ya empleaban metales pulidos para reflejar sus rostros, fue recién en 1857 que Jean Foucault desarrolló un método para recubrir una lámina de vidrio con una capa de plata, dando origen al espejo tal como lo conocemos hoy en día. Respecto de los espejos, es correcto afirmar que I) pueden ser planos o esféricos. II) los espejos planos forman imágenes derechas, virtuales y de igual tamaño que el objeto. III) forman imágenes por medio de la reflexión de la luz. A) Solo I B) Solo I y II C) Solo I y III D) Solo II y III E) I, II y III Estrategias Reconocer los tipos de espejos y las características de la imagen en los espejos planos Estrategia Pregunta PSU Verdadero ALTERNATIVA CORRECTA E

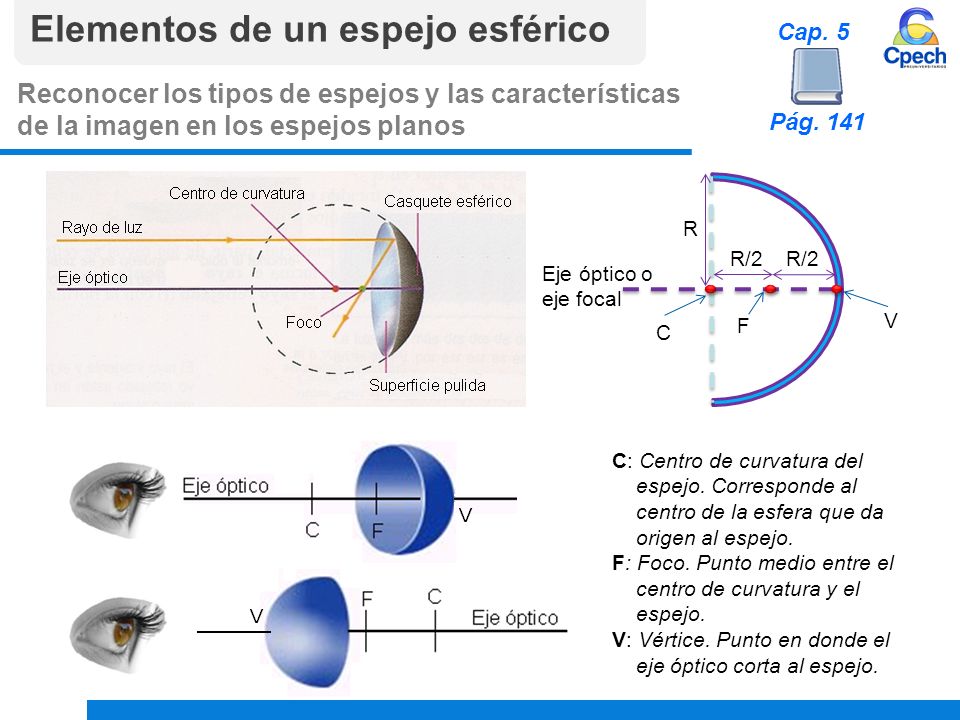

8 Estrategias Reconocer los tipos de espejos y las características de la imagen en los espejos planos Elementos de un espejo esférico C: Centro de curvatura del espejo. Corresponde al centro de la esfera que da origen al espejo. F: Foco. Punto medio entre el centro de curvatura y el espejo. V: Vértice. Punto en donde el eje óptico corta al espejo. C F R R/2 Eje óptico o eje focal V Pág. 141 Cap. 5

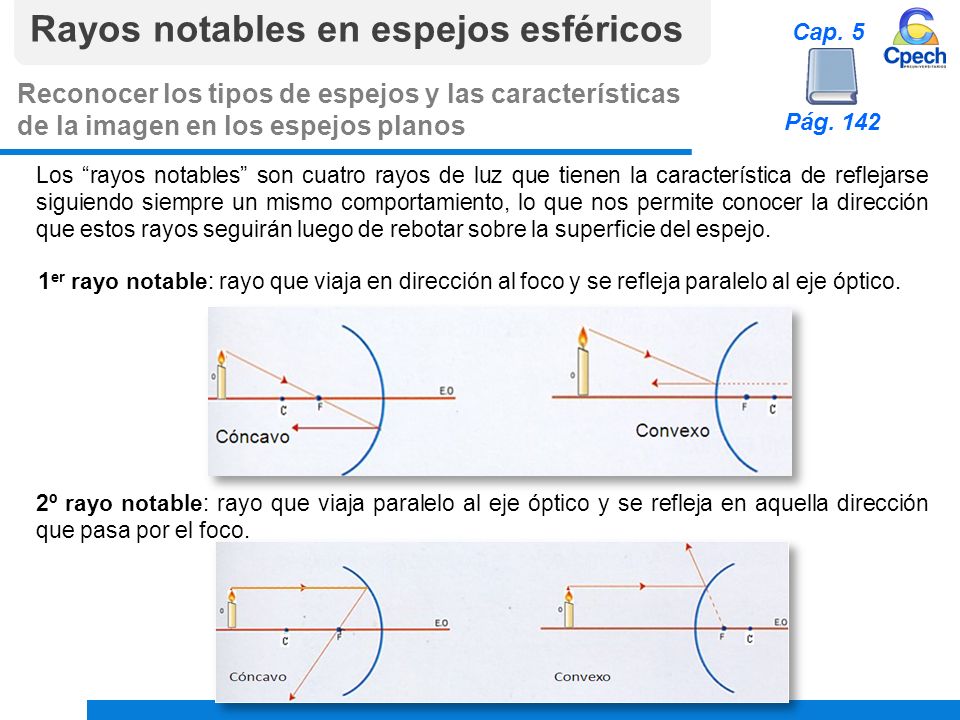

9 Estrategias Reconocer los tipos de espejos y las características de la imagen en los espejos planos Rayos notables en espejos esféricos Los “rayos notables” son cuatro rayos de luz que tienen la característica de reflejarse siguiendo siempre un mismo comportamiento, lo que nos permite conocer la dirección que estos rayos seguirán luego de rebotar sobre la superficie del espejo. Pág. 142 Cap. 5 2º rayo notable: rayo que viaja paralelo al eje óptico y se refleja en aquella dirección que pasa por el foco. 1 er rayo notable: rayo que viaja en dirección al foco y se refleja paralelo al eje óptico.

10 Estrategias Reconocer los tipos de espejos y las características de la imagen en los espejos planos Rayos notables en espejos esféricos 3 er rayo notable: rayo que viaja en dirección al centro de curvatura y se refleja devolviéndose por la misma trayectoria. Rayos notables en un espejo curvo.

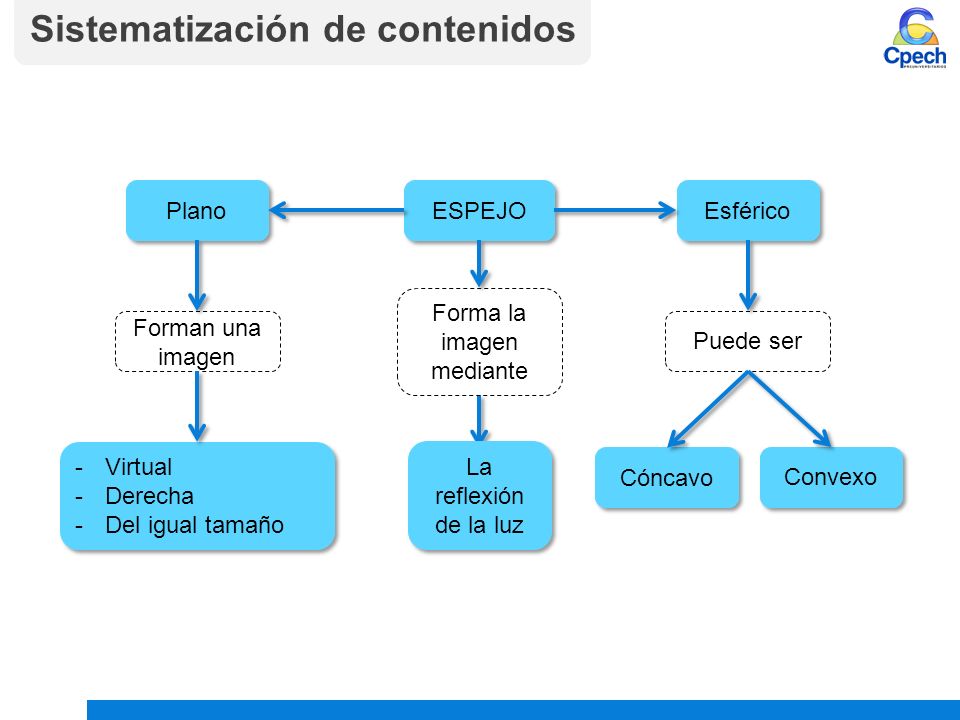

11 ESPEJO Esférico Plano -Virtual -Derecha -Del igual tamaño -Virtual -Derecha -Del igual tamaño Forman una imagen EstrategiasSistematización de contenidos Forma la imagen mediante La reflexión de la luz Puede ser Cóncavo Convexo

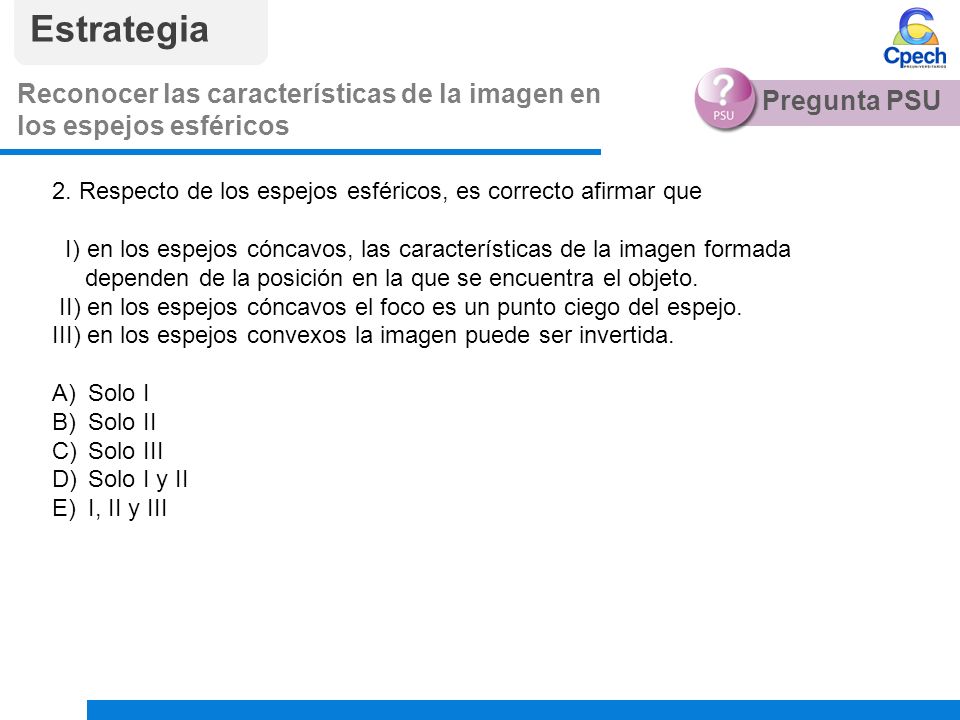

12 2. Respecto de los espejos esféricos, es correcto afirmar que I) en los espejos cóncavos, las características de la imagen formada dependen de la posición en la que se encuentra el objeto. II) en los espejos cóncavos el foco es un punto ciego del espejo. III) en los espejos convexos la imagen puede ser invertida. A)Solo I B)Solo II C)Solo III D)Solo I y II E)I, II y III Estrategias Reconocer las características de la imagen en los espejos esféricos Estrategia Pregunta PSU

13 2. Respecto de los espejos esféricos, es correcto afirmar que I) en los espejos cóncavos, las características de la imagen formada dependen de la posición en la que se encuentra el objeto. Estrategias Reconocer las características de la imagen en los espejos esféricos Estrategia Pregunta PSU Las características de la imagen generada en un espejo cóncavo dependen de la posición en la que se encuentre el objeto frente al espejo. En estos espejos se pueden generar cuatro tipos de imagen diferentes. Tip Verdadero

14 2. Respecto de los espejos esféricos, es correcto afirmar que II) en los espejos cóncavos el foco es un punto ciego del espejo. III) en los espejos convexos la imagen puede ser invertida. Estrategias Reconocer las características de la imagen en los espejos esféricos Estrategia Pregunta PSU Si un objeto se sitúa justo en el foco de un espejo cóncavo, no se genera imagen. El foco es un punto ciego del espejo cóncavo. Tip Verdadero En un espejo convexo todas las imágenes tienen las mismas características, no importando la posición en la que se encuentre el objeto frente al espejo: son virtuales, derechas y de menor tamaño que el objeto. Tip Falso ¡Fíjate en la imagen del fotógrafo!

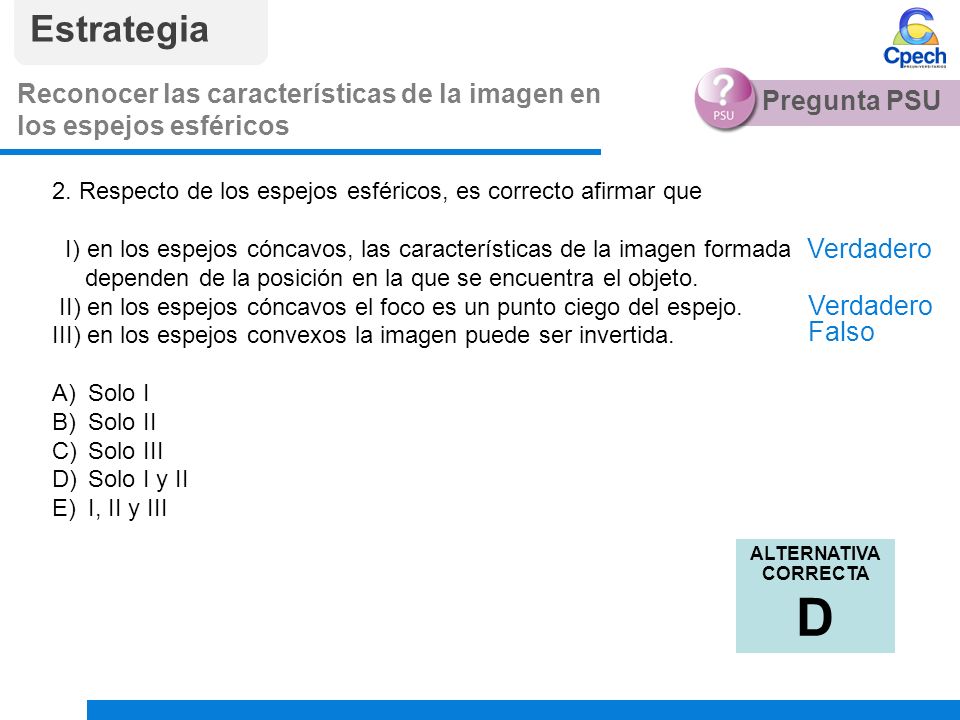

15 2. Respecto de los espejos esféricos, es correcto afirmar que I) en los espejos cóncavos, las características de la imagen formada dependen de la posición en la que se encuentra el objeto. II) en los espejos cóncavos el foco es un punto ciego del espejo. III) en los espejos convexos la imagen puede ser invertida. A)Solo I B)Solo II C)Solo III D)Solo I y II E)I, II y III Estrategias Reconocer las características de la imagen en los espejos esféricos Estrategia Pregunta PSU Verdadero Falso ALTERNATIVA CORRECTA D

16 Estrategias Reconocer las características de la imagen en los espejos esféricos Imagen en un espejo convexo La imagen que se forma en un espejo esférico se encuentra trazando dos de los cuatro rayos notables que ya conocemos. Pág. 143 Cap. 5 Espejo convexo: cualquiera sea la posición del objeto frente al espejo, siempre genera una imagen virtual, derecha y de menor tamaño.

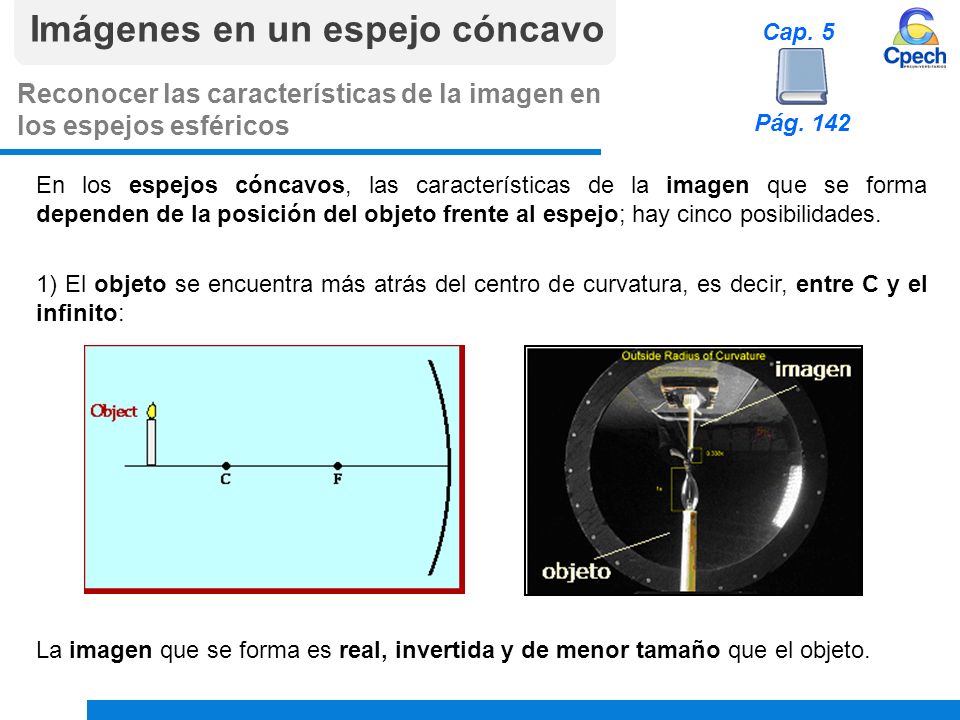

17 Reconocer las características de la imagen en los espejos esféricos EstrategiasImágenes en un espejo cóncavo En los espejos cóncavos, las características de la imagen que se forma dependen de la posición del objeto frente al espejo; hay cinco posibilidades. La imagen que se forma es real, invertida y de menor tamaño que el objeto. 1) El objeto se encuentra más atrás del centro de curvatura, es decir, entre C y el infinito: Pág. 142 Cap. 5

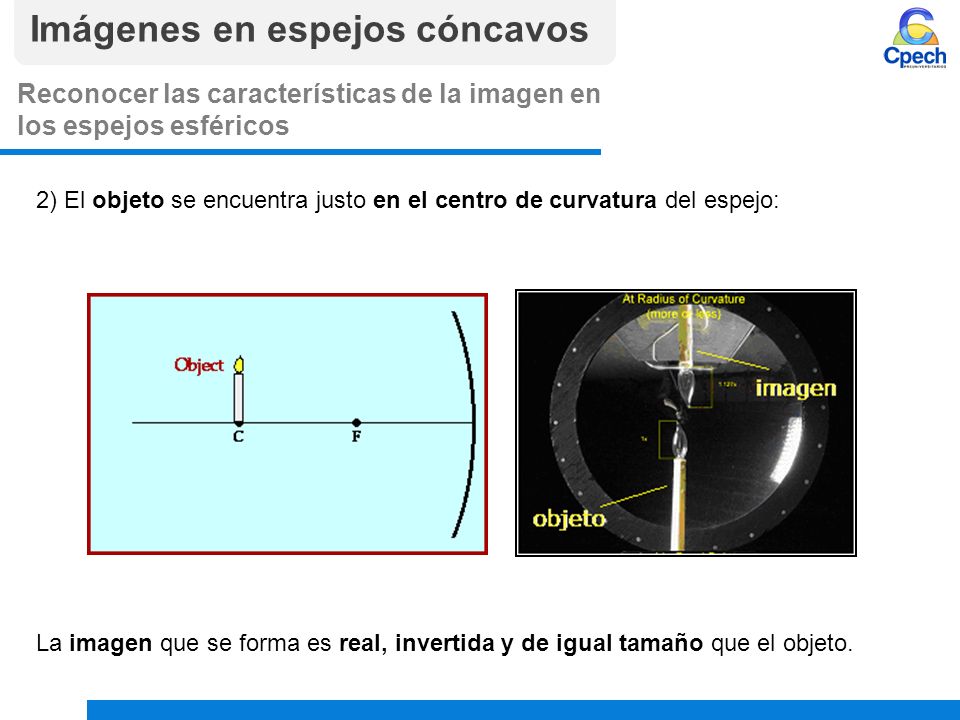

18 Reconocer las características de la imagen en los espejos esféricos 2) El objeto se encuentra justo en el centro de curvatura del espejo: La imagen que se forma es real, invertida y de igual tamaño que el objeto. EstrategiasImágenes en espejos cóncavos

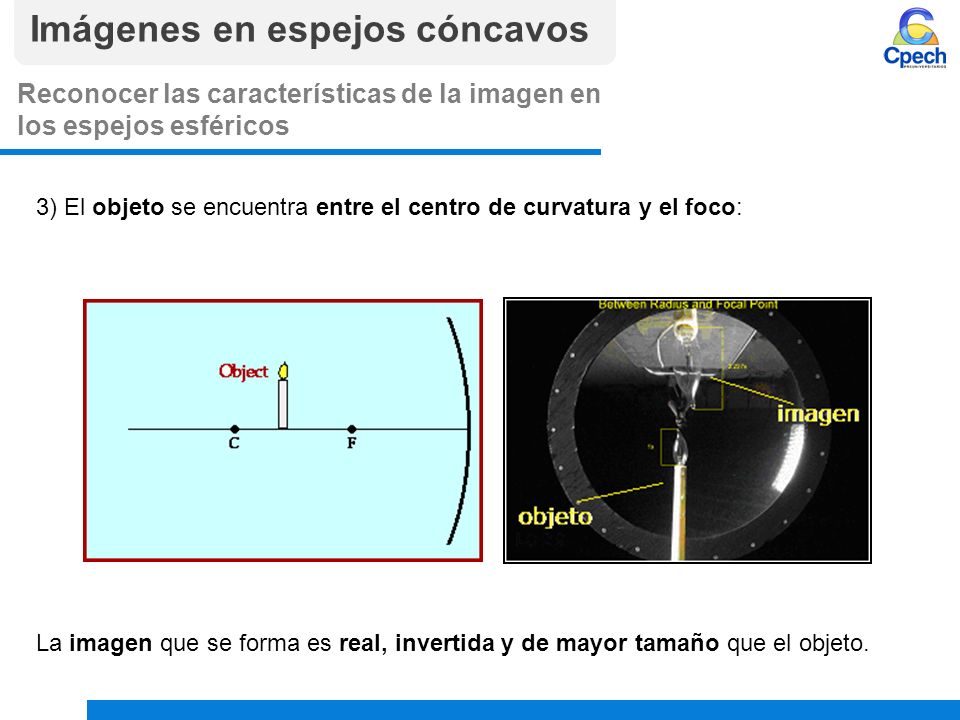

19 Reconocer las características de la imagen en los espejos esféricos EstrategiasImágenes en espejos cóncavos 3) El objeto se encuentra entre el centro de curvatura y el foco: La imagen que se forma es real, invertida y de mayor tamaño que el objeto.

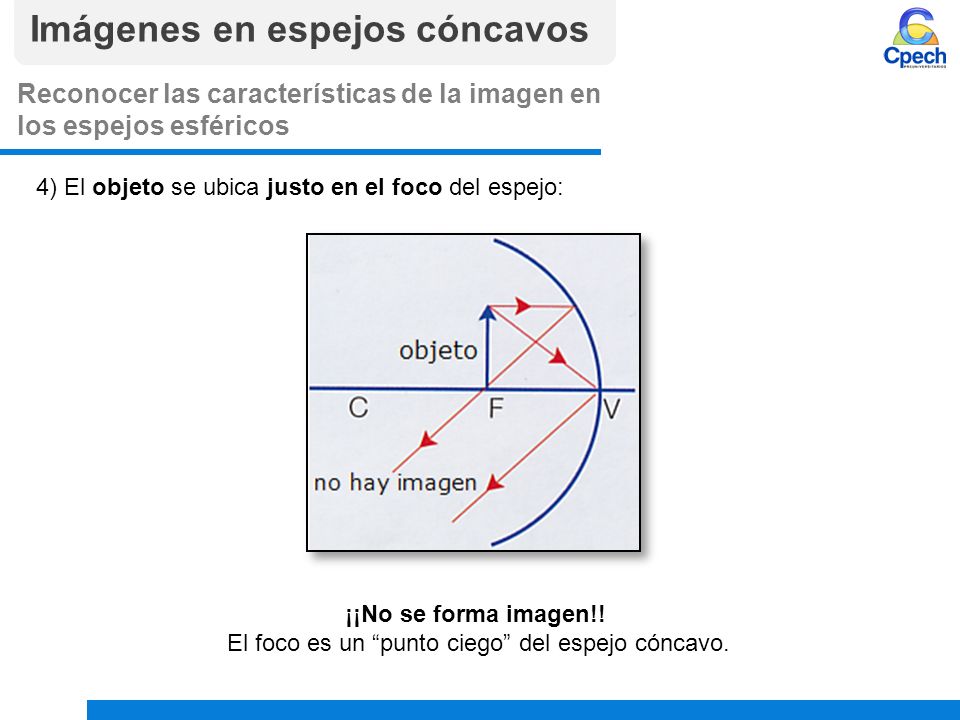

20 Reconocer las características de la imagen en los espejos esféricos EstrategiasImágenes en espejos cóncavos 4) El objeto se ubica justo en el foco del espejo: ¡¡No se forma imagen!! El foco es un “punto ciego” del espejo cóncavo.

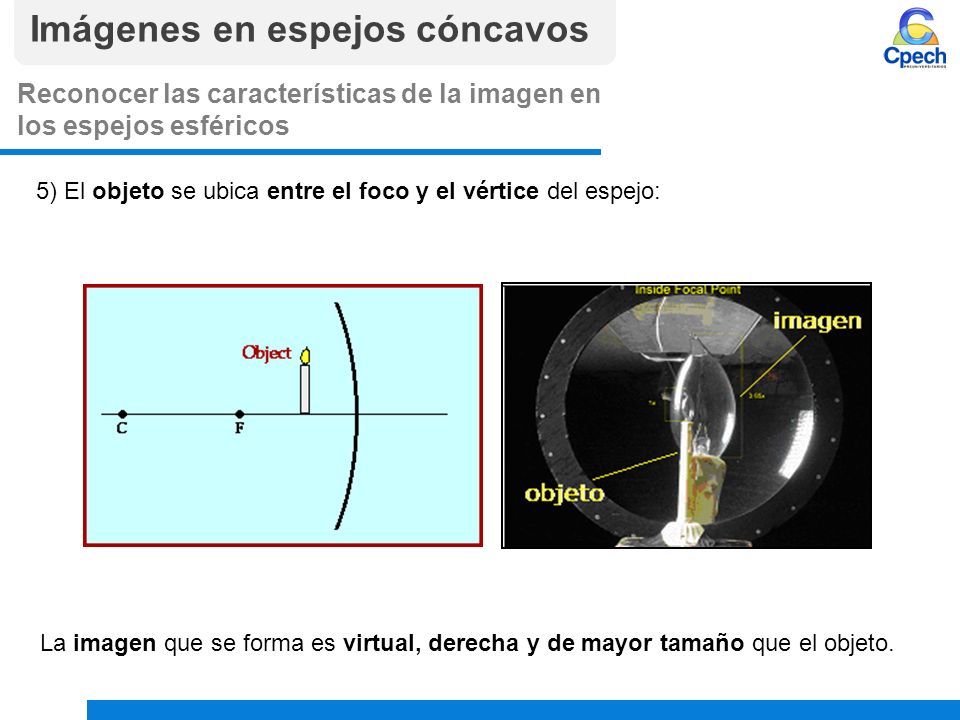

21 Reconocer las características de la imagen en los espejos esféricos EstrategiasImágenes en espejos cóncavos 5) El objeto se ubica entre el foco y el vértice del espejo: La imagen que se forma es virtual, derecha y de mayor tamaño que el objeto.

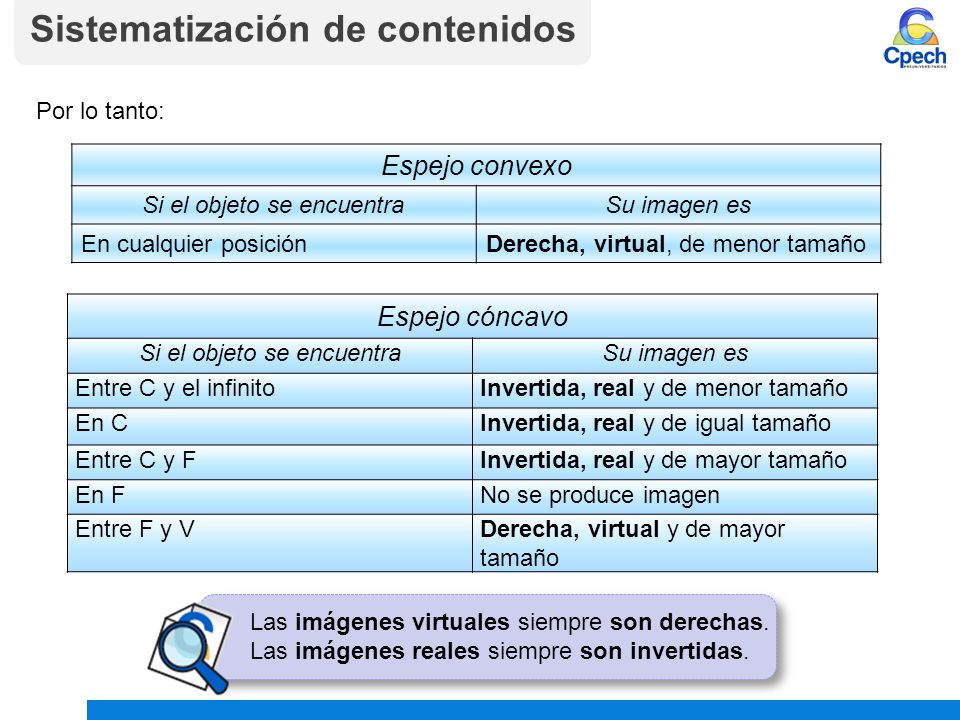

22 EstrategiasSistematización de contenidos Espejo cóncavo Si el objeto se encuentraSu imagen es Entre C y el infinitoInvertida, real y de menor tamaño En CInvertida, real y de igual tamaño Entre C y FInvertida, real y de mayor tamaño En FNo se produce imagen Entre F y VDerecha, virtual y de mayor tamaño Espejo convexo Si el objeto se encuentraSu imagen es En cualquier posiciónDerecha, virtual, de menor tamaño Las imágenes virtuales siempre son derechas. Las imágenes reales siempre son invertidas. Por lo tanto:

23 3. Las lentes son objetos ópticos transparentes, generalmente de vidrio, que son capaces de formar imágenes de los objetos frente a ellas. Respecto de las lentes, se afirma que I) pueden ser divergentes o convergentes. II) forman imágenes mediante la refracción de la luz que pasa a través de ellas. III) el ojo posee una lente natural de tipo divergente. Es (son) correcta(s) A)solo I. B)solo II. C)solo I y II. D)solo I y III. E)solo II y III. EstrategiasEstrategia Pregunta PSU Reconocer las características de la imagen en lentes delgadas Pág. 145 y 146 Cap. 5

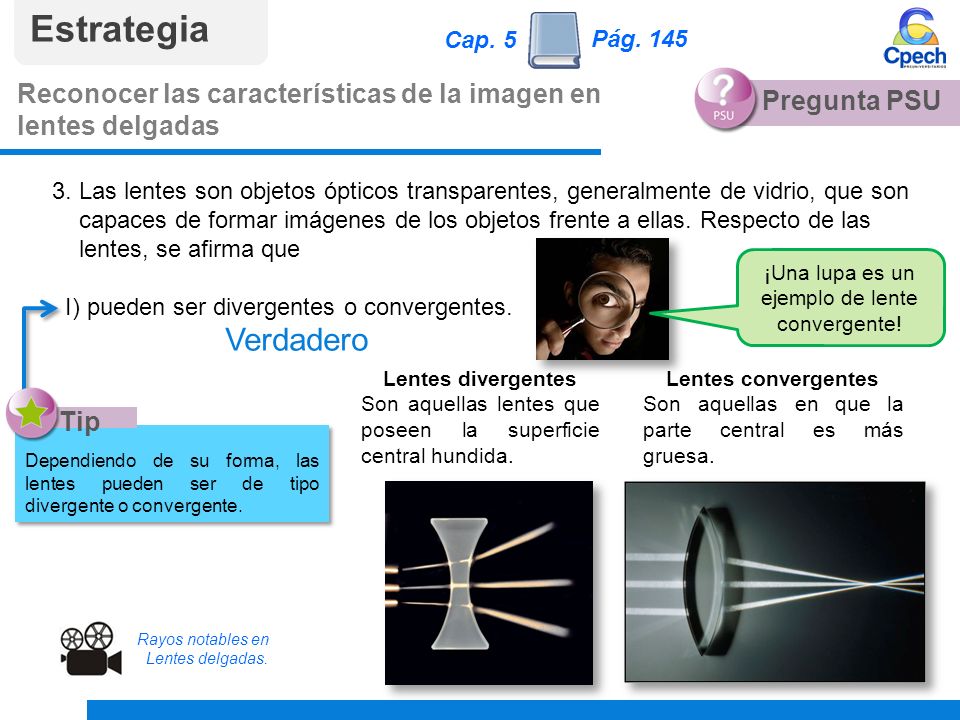

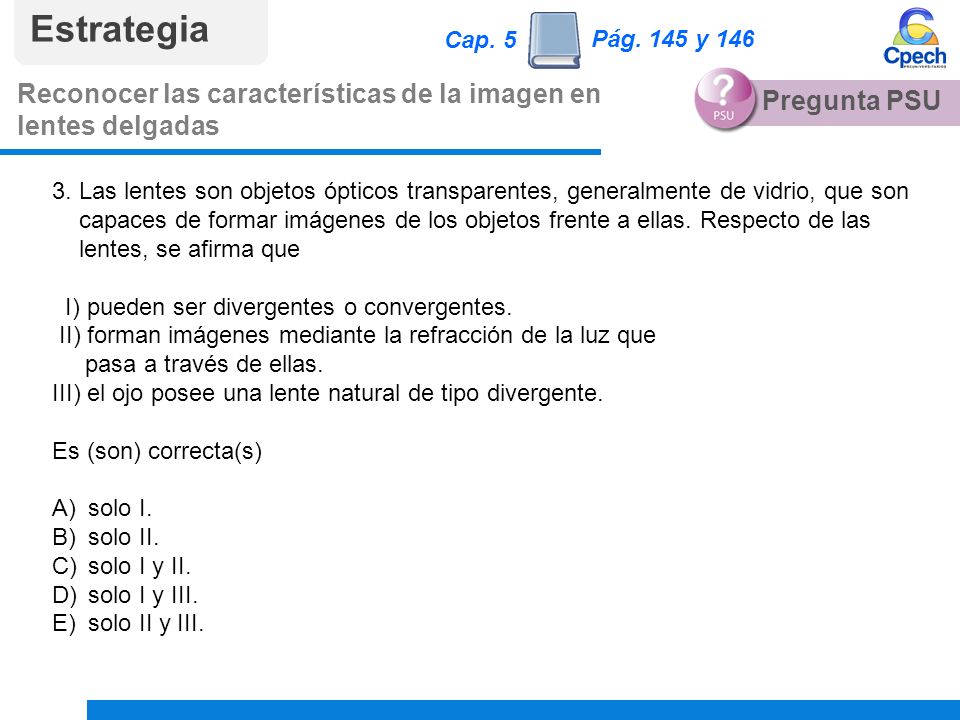

24 3. Las lentes son objetos ópticos transparentes, generalmente de vidrio, que son capaces de formar imágenes de los objetos frente a ellas. Respecto de las lentes, se afirma que I) pueden ser divergentes o convergentes. EstrategiasEstrategia Pregunta PSU Reconocer las características de la imagen en lentes delgadas Dependiendo de su forma, las lentes pueden ser de tipo divergente o convergente. Tip Lentes divergentes Son aquellas lentes que poseen la superficie central hundida. Rayos notables en Lentes delgadas. Lentes convergentes Son aquellas en que la parte central es más gruesa. ¡Una lupa es un ejemplo de lente convergente! Verdadero Pág. 145 Cap. 5

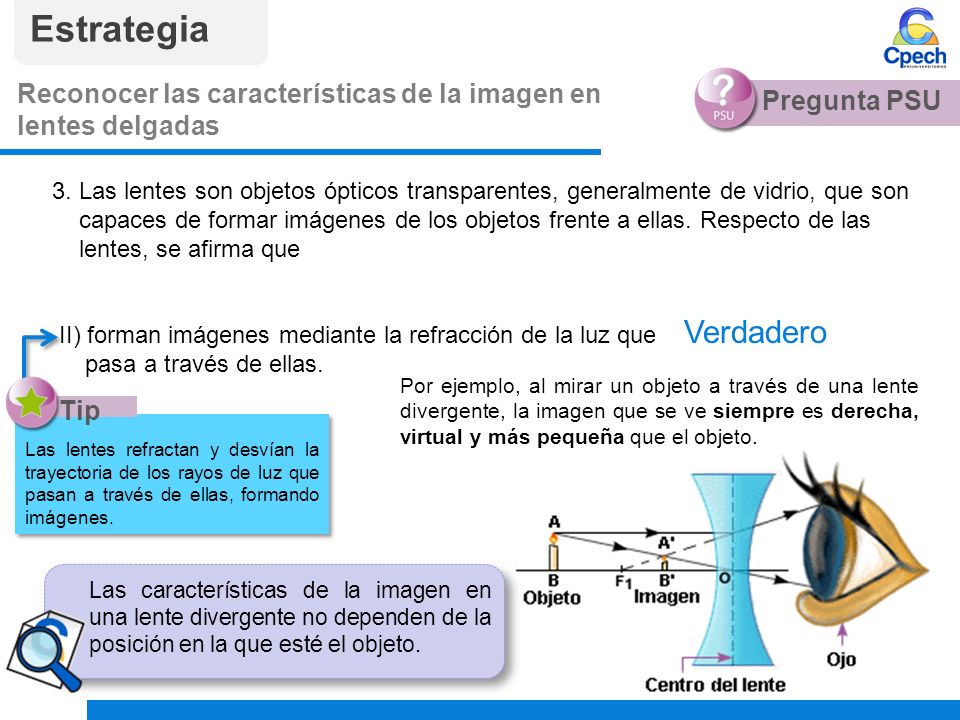

25 3. Las lentes son objetos ópticos transparentes, generalmente de vidrio, que son capaces de formar imágenes de los objetos frente a ellas. Respecto de las lentes, se afirma que II) forman imágenes mediante la refracción de la luz que pasa a través de ellas. EstrategiasEstrategia Pregunta PSU Reconocer las características de la imagen en lentes delgadas Verdadero Por ejemplo, al mirar un objeto a través de una lente divergente, la imagen que se ve siempre es derecha, virtual y más pequeña que el objeto. Las características de la imagen en una lente divergente no dependen de la posición en la que esté el objeto. Las lentes refractan y desvían la trayectoria de los rayos de luz que pasan a través de ellas, formando imágenes. Tip

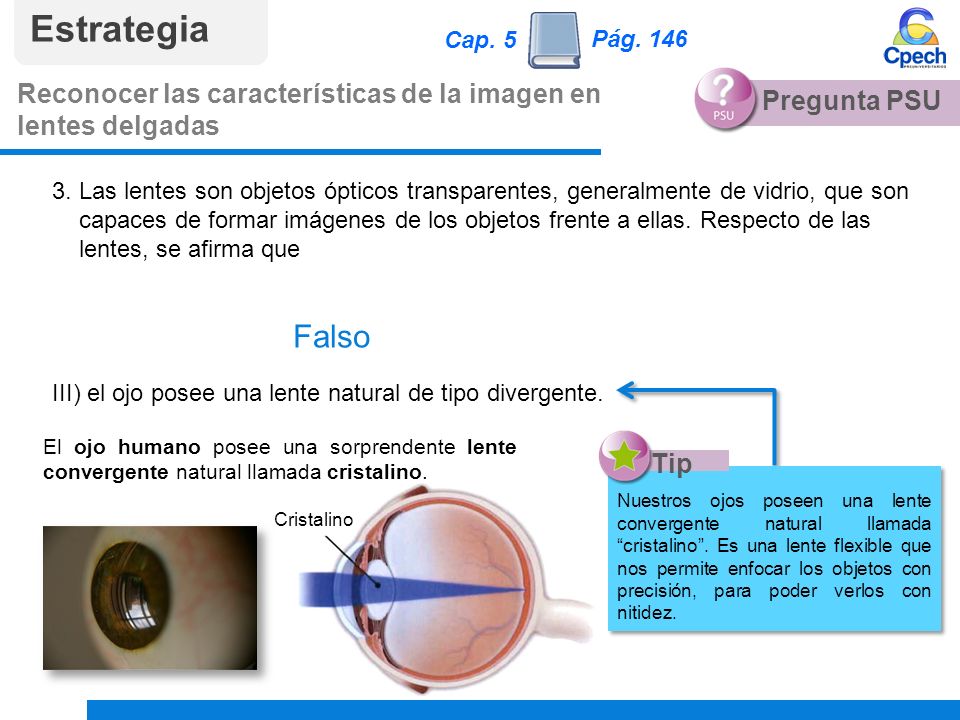

26 3. Las lentes son objetos ópticos transparentes, generalmente de vidrio, que son capaces de formar imágenes de los objetos frente a ellas. Respecto de las lentes, se afirma que III) el ojo posee una lente natural de tipo divergente. EstrategiasEstrategia Pregunta PSU Reconocer las características de la imagen en lentes delgadas Nuestros ojos poseen una lente convergente natural llamada “cristalino”. Es una lente flexible que nos permite enfocar los objetos con precisión, para poder verlos con nitidez. Tip Pág. 146 Cap. 5 Falso El ojo humano posee una sorprendente lente convergente natural llamada cristalino. Cristalino

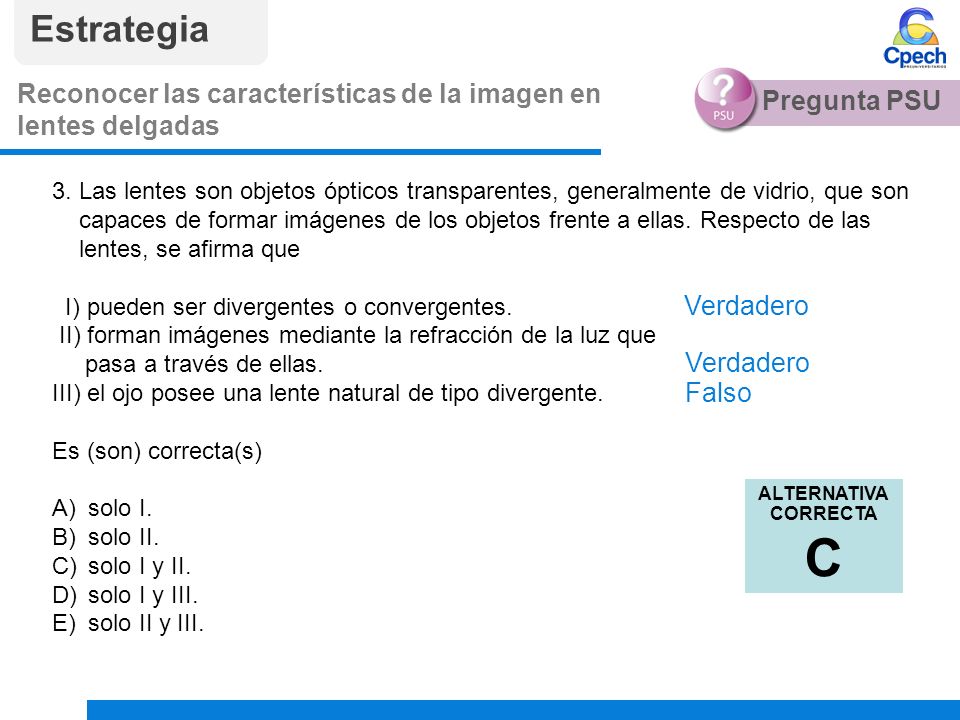

27 3. Las lentes son objetos ópticos transparentes, generalmente de vidrio, que son capaces de formar imágenes de los objetos frente a ellas. Respecto de las lentes, se afirma que I) pueden ser divergentes o convergentes. II) forman imágenes mediante la refracción de la luz que pasa a través de ellas. III) el ojo posee una lente natural de tipo divergente. Es (son) correcta(s) A)solo I. B)solo II. C)solo I y II. D)solo I y III. E)solo II y III. EstrategiasEstrategia Pregunta PSU Reconocer las características de la imagen en lentes delgadas Verdadero Falso ALTERNATIVA CORRECTA C

28 EstrategiasImágenes en lentes convergentes Reconocer las características de la imagen en lentes delgadas La imagen que se forma en una lente convergente depende de la posición en la que se encuentre el objeto frente a la lente.

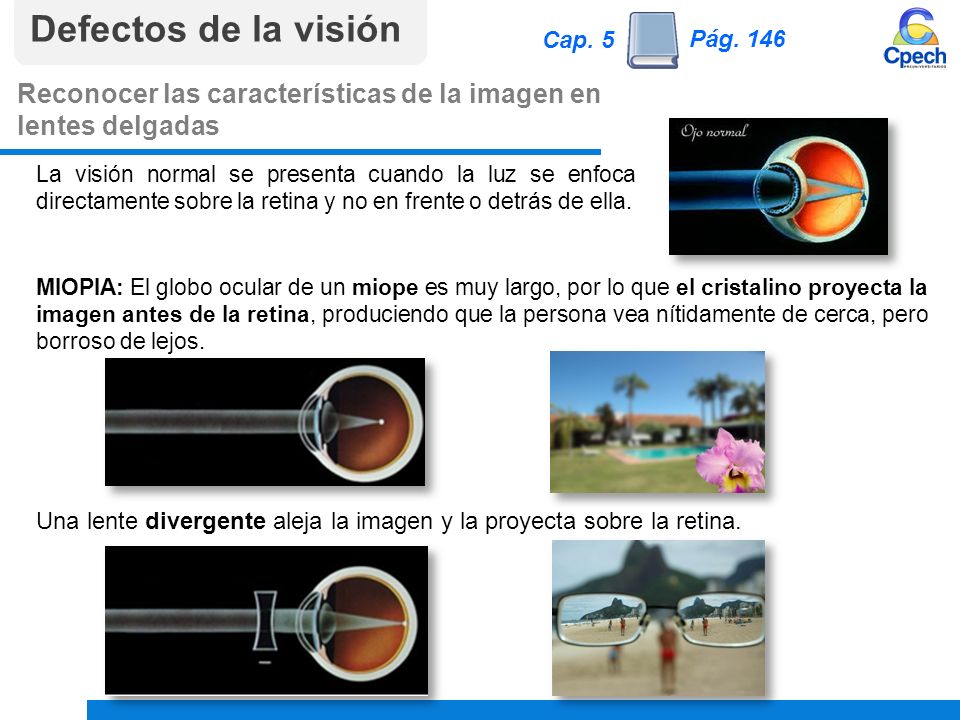

29 EstrategiasDefectos de la visión Reconocer las características de la imagen en lentes delgadas La visión normal se presenta cuando la luz se enfoca directamente sobre la retina y no en frente o detrás de ella. MIOPIA: El globo ocular de un miope es muy largo, por lo que el cristalino proyecta la imagen antes de la retina, produciendo que la persona vea nítidamente de cerca, pero borroso de lejos. Una lente divergente aleja la imagen y la proyecta sobre la retina. Pág. 146 Cap. 5

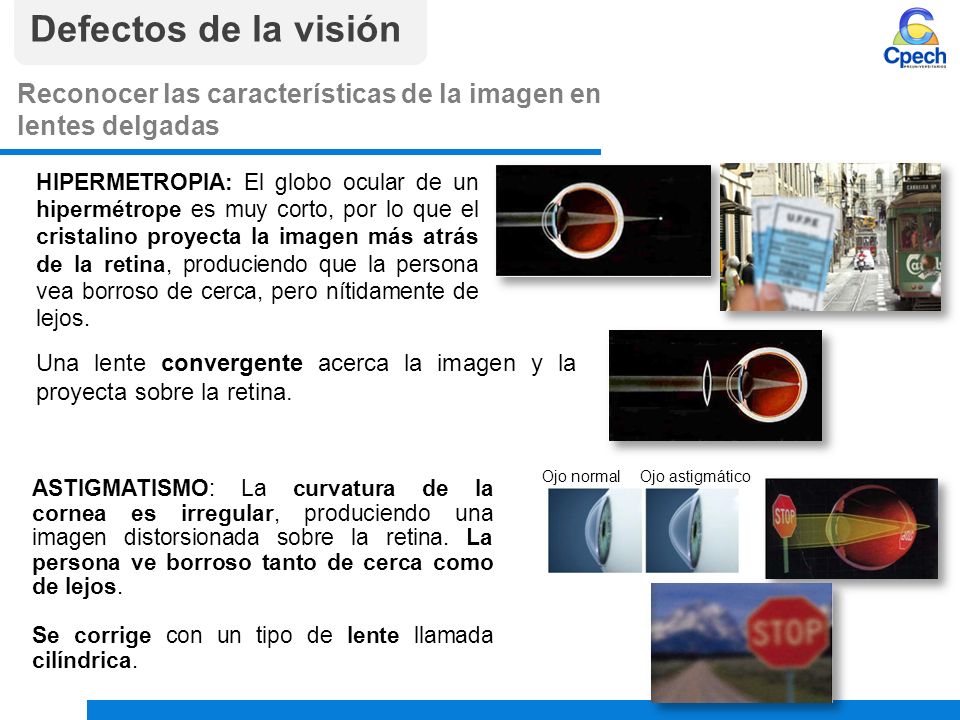

30 EstrategiasDefectos de la visión Reconocer las características de la imagen en lentes delgadas HIPERMETROPIA: El globo ocular de un hipermétrope es muy corto, por lo que el cristalino proyecta la imagen más atrás de la retina, produciendo que la persona vea borroso de cerca, pero nítidamente de lejos. Ojo normalOjo astigmático ASTIGMATISMO: La curvatura de la cornea es irregular, produciendo una imagen distorsionada sobre la retina. La persona ve borroso tanto de cerca como de lejos. Se corrige con un tipo de lente llamada cilíndrica. Una lente convergente acerca la imagen y la proyecta sobre la retina.

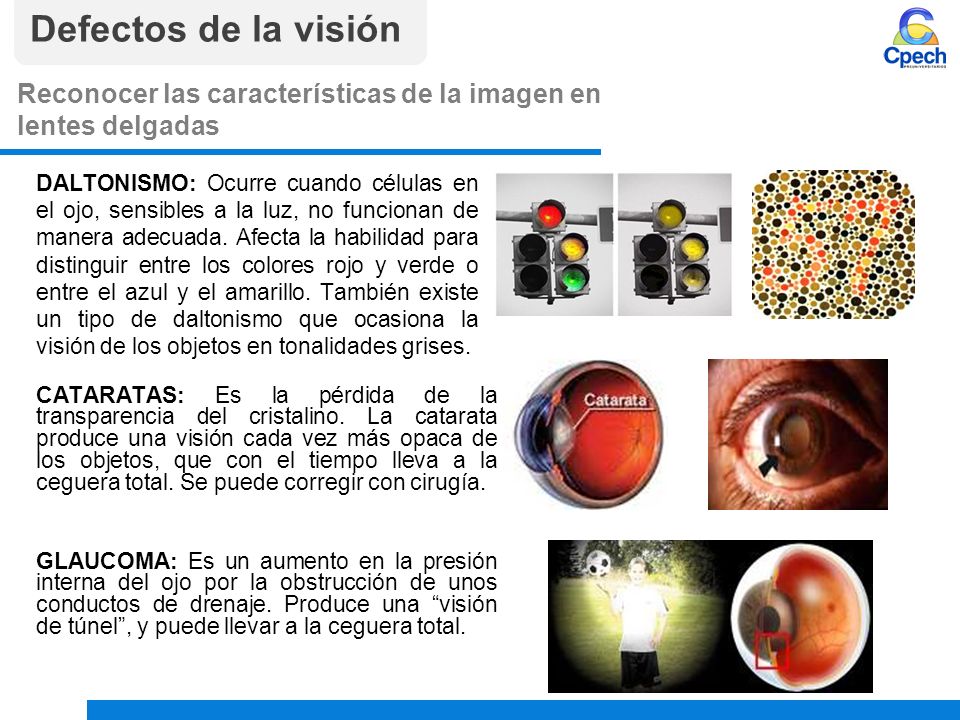

31 EstrategiasDefectos de la visión Reconocer las características de la imagen en lentes delgadas DALTONISMO: Ocurre cuando células en el ojo, sensibles a la luz, no funcionan de manera adecuada. Afecta la habilidad para distinguir entre los colores rojo y verde o entre el azul y el amarillo. También existe un tipo de daltonismo que ocasiona la visión de los objetos en tonalidades grises. CATARATAS: Es la pérdida de la transparencia del cristalino. La catarata produce una visión cada vez más opaca de los objetos, que con el tiempo lleva a la ceguera total. Se puede corregir con cirugía. GLAUCOMA: Es un aumento en la presión interna del ojo por la obstrucción de unos conductos de drenaje. Produce una “visión de túnel”, y puede llevar a la ceguera total.

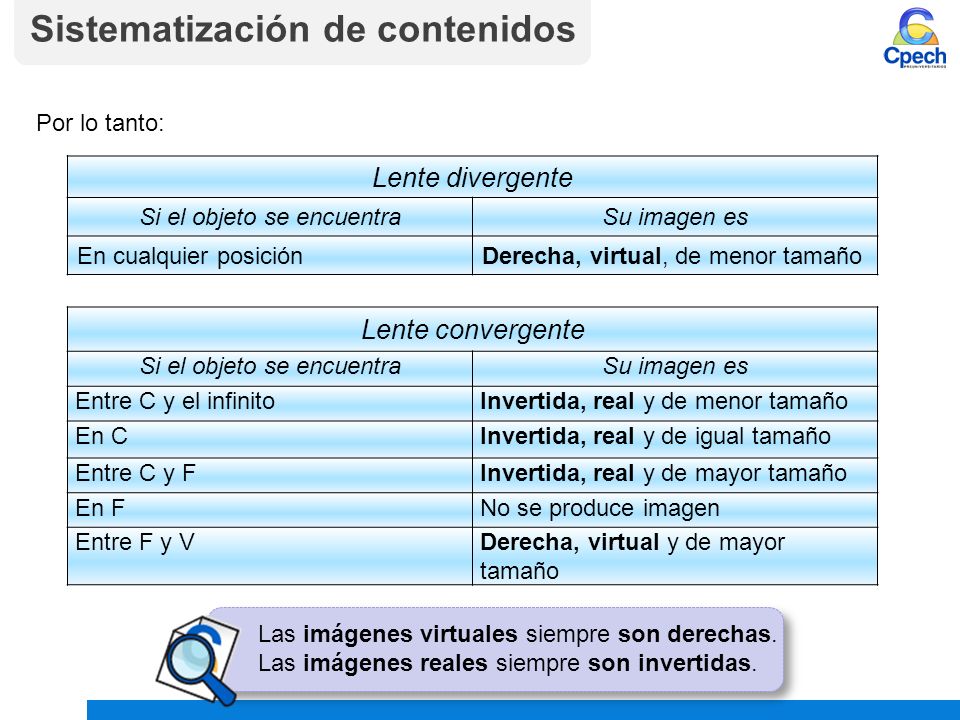

32 EstrategiasSistematización de contenidos Lente convergente Si el objeto se encuentraSu imagen es Entre C y el infinitoInvertida, real y de menor tamaño En CInvertida, real y de igual tamaño Entre C y FInvertida, real y de mayor tamaño En FNo se produce imagen Entre F y VDerecha, virtual y de mayor tamaño Lente divergente Si el objeto se encuentraSu imagen es En cualquier posiciónDerecha, virtual, de menor tamaño Por lo tanto: Las imágenes virtuales siempre son derechas. Las imágenes reales siempre son invertidas.

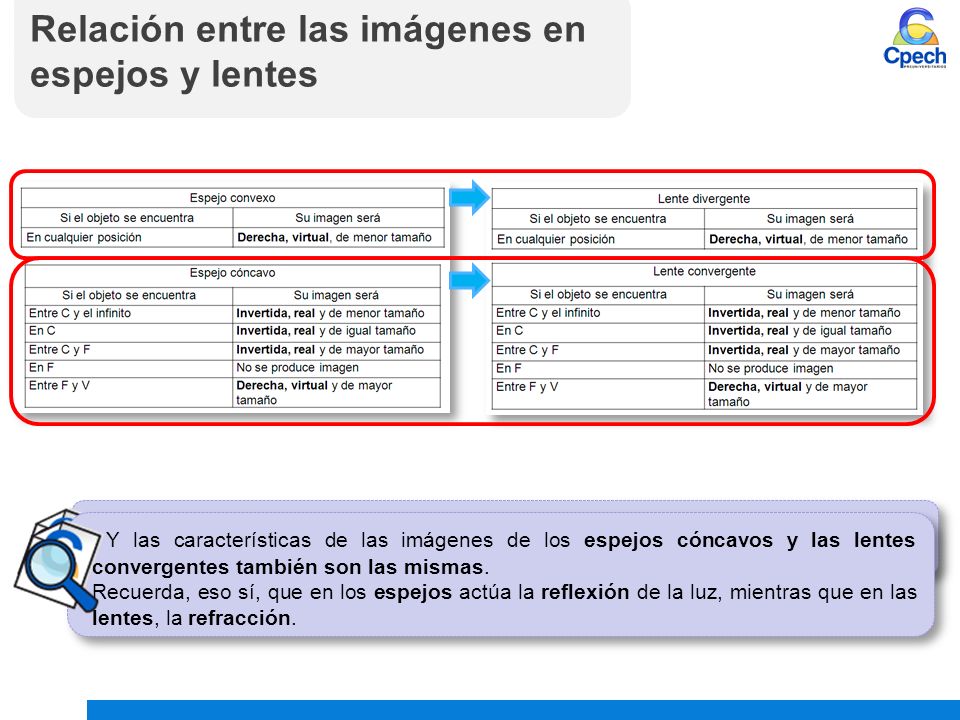

33 EstrategiasRelación entre las imágenes en espejos y lentes Si te fijas, ¡las características de las imágenes producidas por los espejos convexos y las lentes divergentes son iguales! Y las características de las imágenes de los espejos cóncavos y las lentes convergentes también son las mismas. Recuerda, eso sí, que en los espejos actúa la reflexión de la luz, mientras que en las lentes, la refracción.

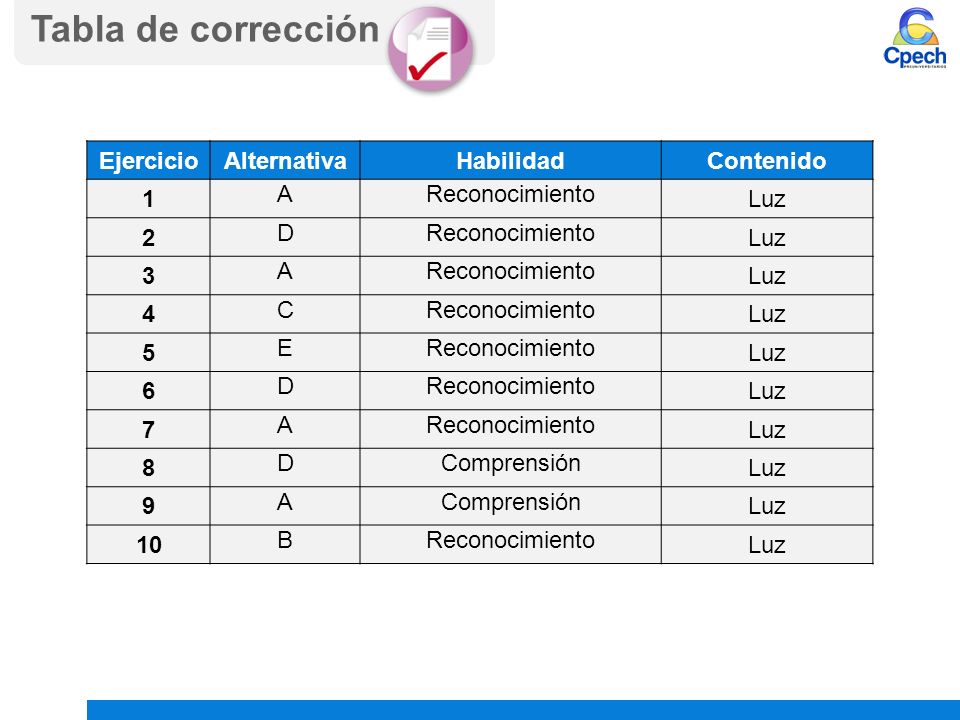

34 Tabla de corrección EjercicioAlternativaHabilidadContenido 1 AReconocimiento Luz 2 DReconocimiento Luz 3 AReconocimiento Luz 4 CReconocimiento Luz 5 EReconocimiento Luz 6 DReconocimiento Luz 7 AReconocimiento Luz 8 DComprensión Luz 9 AComprensión Luz 10 BReconocimiento Luz

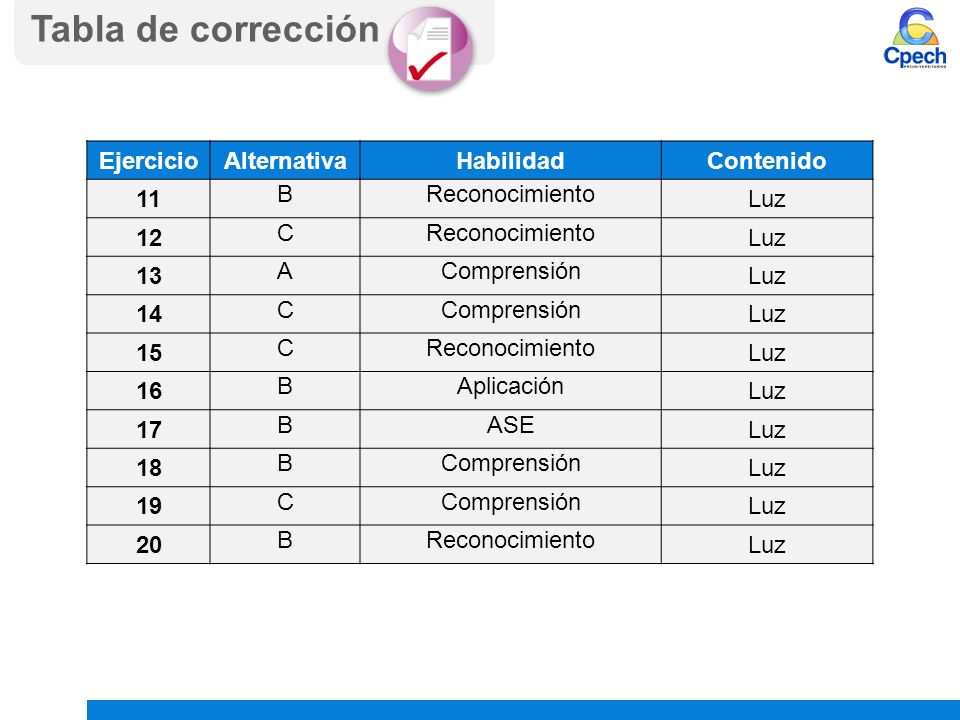

35 Tabla de corrección EjercicioAlternativaHabilidadContenido 11 BReconocimiento Luz 12 CReconocimiento Luz 13 AComprensión Luz 14 CComprensión Luz 15 CReconocimiento Luz 16 BAplicación Luz 17 BASE Luz 18 BComprensión Luz 19 CComprensión Luz 20 BReconocimiento Luz

36 Prepara tu próxima clase En la próxima sesión estudiaremos Movimiento I: movimientos con velocidad constante
