TECNOLOGÍAS DE CABLEADO PAR TRENZADO FIBRA ÓPTICA.

Presentación del tema: "TECNOLOGÍAS DE CABLEADO PAR TRENZADO FIBRA ÓPTICA."— Transcripción de la presentación:

1

2 TECNOLOGÍAS DE CABLEADO PAR TRENZADO FIBRA ÓPTICA

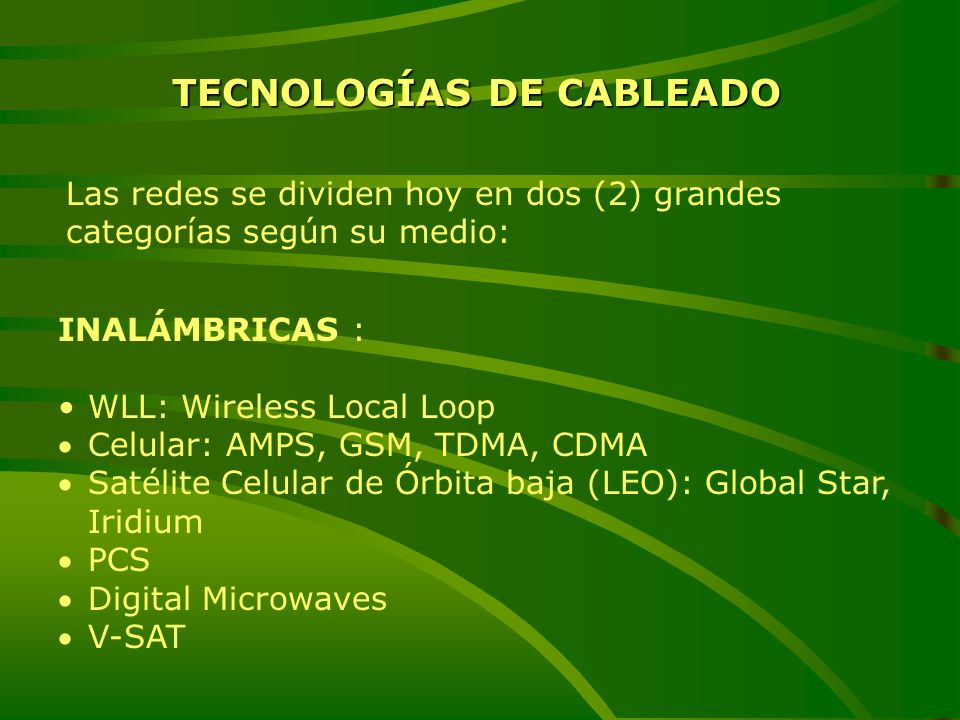

3 Las redes se dividen hoy en dos (2) grandes categorías según su medio: TECNOLOGÍAS DE CABLEADO INALÁMBRICAS : WLL: Wireless Local Loop Celular: AMPS, GSM, TDMA, CDMA Satélite Celular de Órbita baja (LEO): Global Star, Iridium PCS Digital Microwaves V-SAT

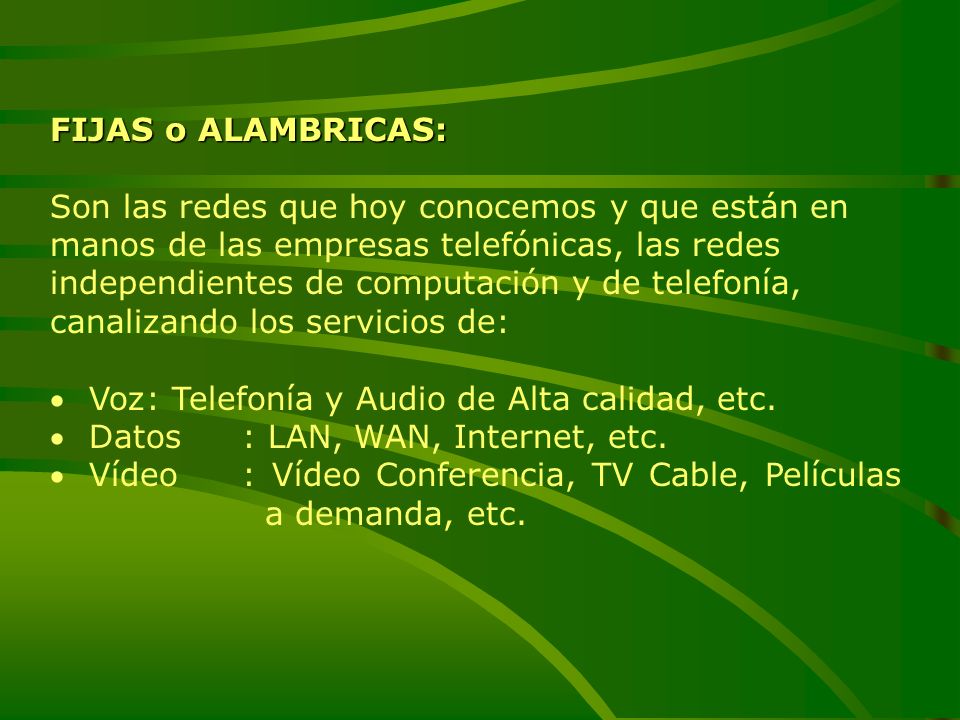

4 FIJAS o ALAMBRICAS: Son las redes que hoy conocemos y que están en manos de las empresas telefónicas, las redes independientes de computación y de telefonía, canalizando los servicios de: Voz: Telefonía y Audio de Alta calidad, etc. Datos: LAN, WAN, Internet, etc. Vídeo: Vídeo Conferencia, TV Cable, Películas a demanda, etc.

5 Es el medio físico a través del cual se interconectan dispositivos de tecnologías de información para formar una red. CABLEADO

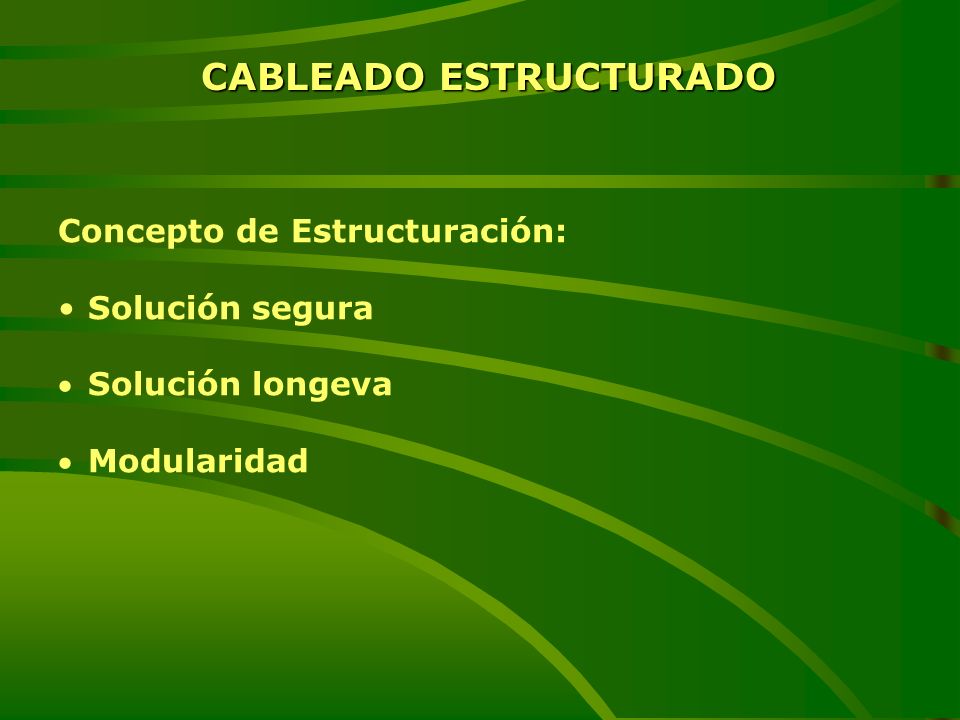

6 Concepto de Estructuración: Solución segura Solución longeva Modularidad CABLEADO ESTRUCTURADO

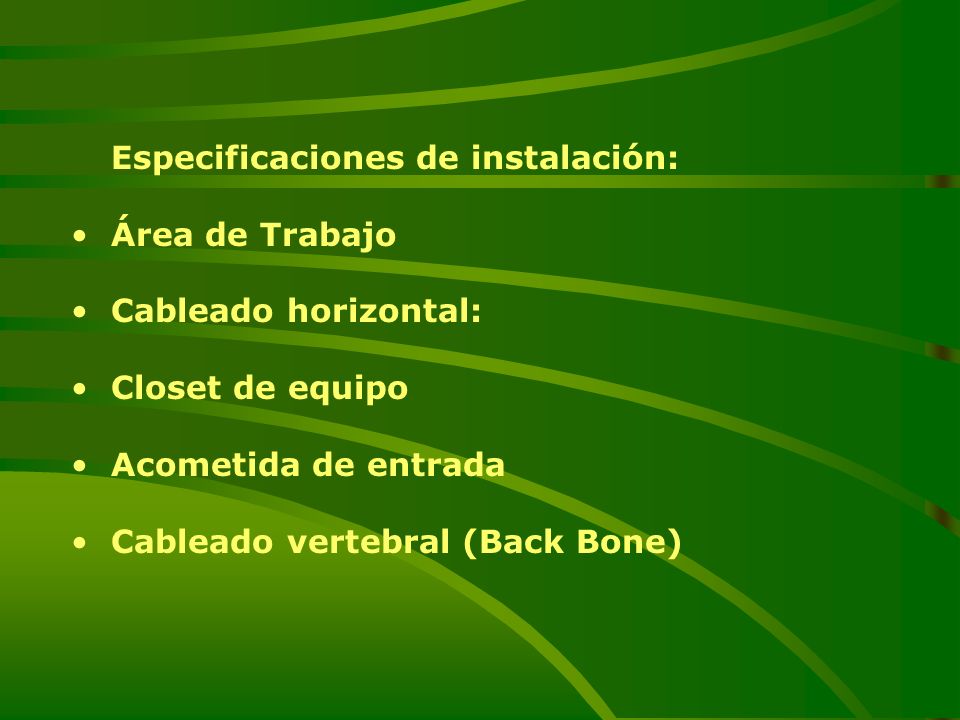

7 Especificaciones de instalación: Área de Trabajo Cableado horizontal: Closet de equipo Acometida de entrada Cableado vertebral (Back Bone)

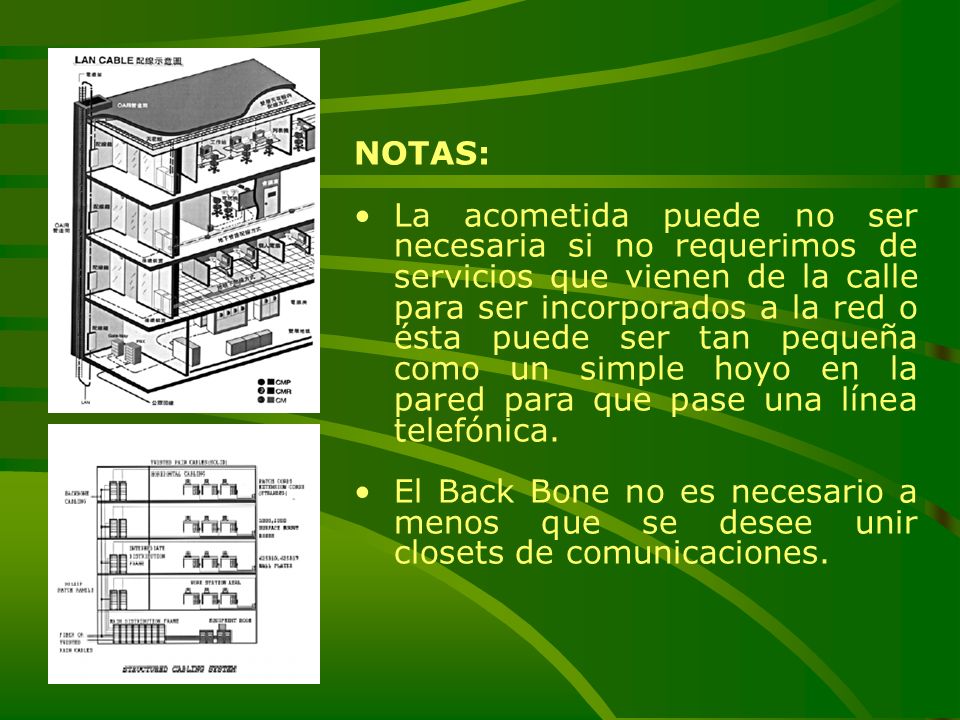

8 NOTAS: La acometida puede no ser necesaria si no requerimos de servicios que vienen de la calle para ser incorporados a la red o ésta puede ser tan pequeña como un simple hoyo en la pared para que pase una línea telefónica. El Back Bone no es necesario a menos que se desee unir closets de comunicaciones.

9 VENTAJAS DEL CABLEADO ESTRUCTURADO: Un “sistema de cableado abierto”, es un sistema de cableado estructurado que está diseñado para ser independiente del proveedor y de la aplicación a la vez. Debido a que el sistema de cableado es independiente de la aplicación y del proveedor, los cambios en la red y en el equipamiento pueden realizarse con los mismos cables existentes. Debido a que los outlets están cableados de igual forma, los movimientos de personal pueden hacerse sin modificar la base de cableado.

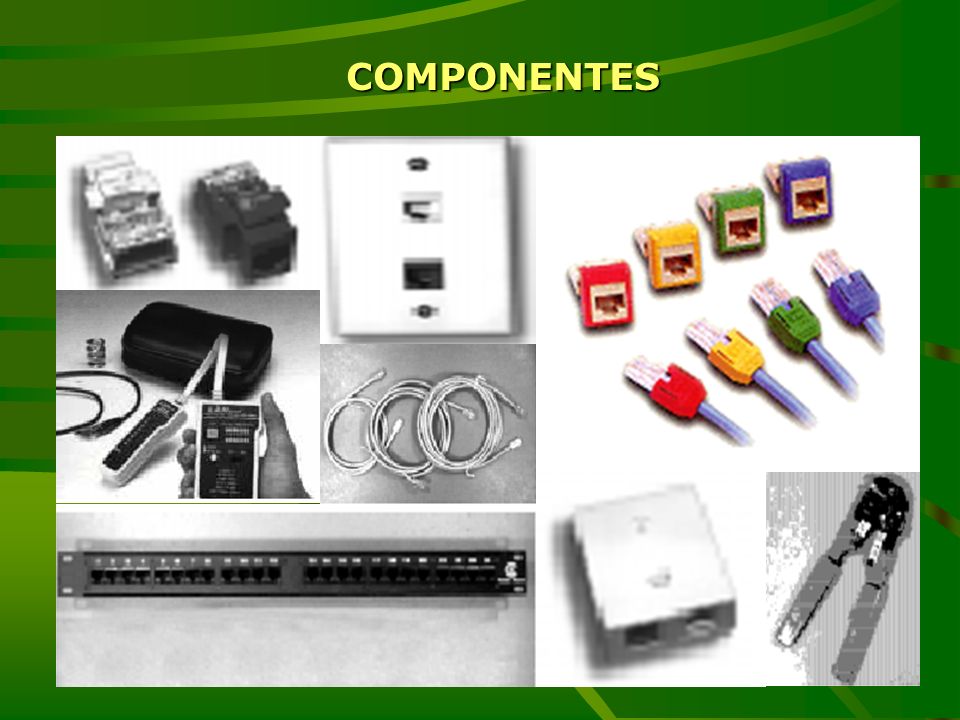

10 COMPONENTES

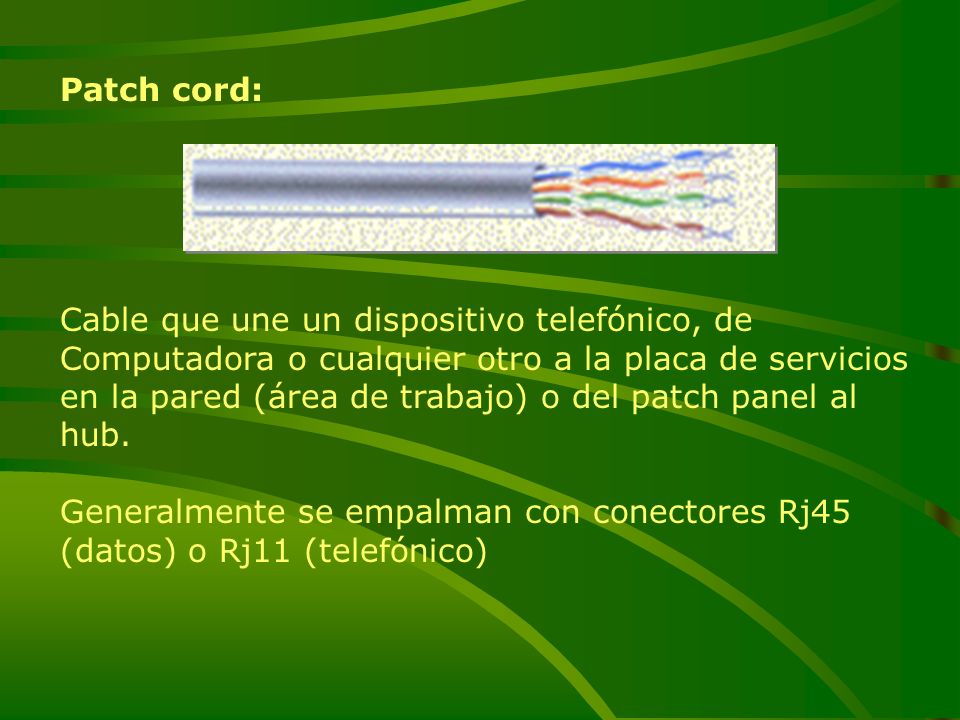

11 Patch cord: Cable que une un dispositivo telefónico, de Computadora o cualquier otro a la placa de servicios en la pared (área de trabajo) o del patch panel al hub. Generalmente se empalman con conectores Rj45 (datos) o Rj11 (telefónico)

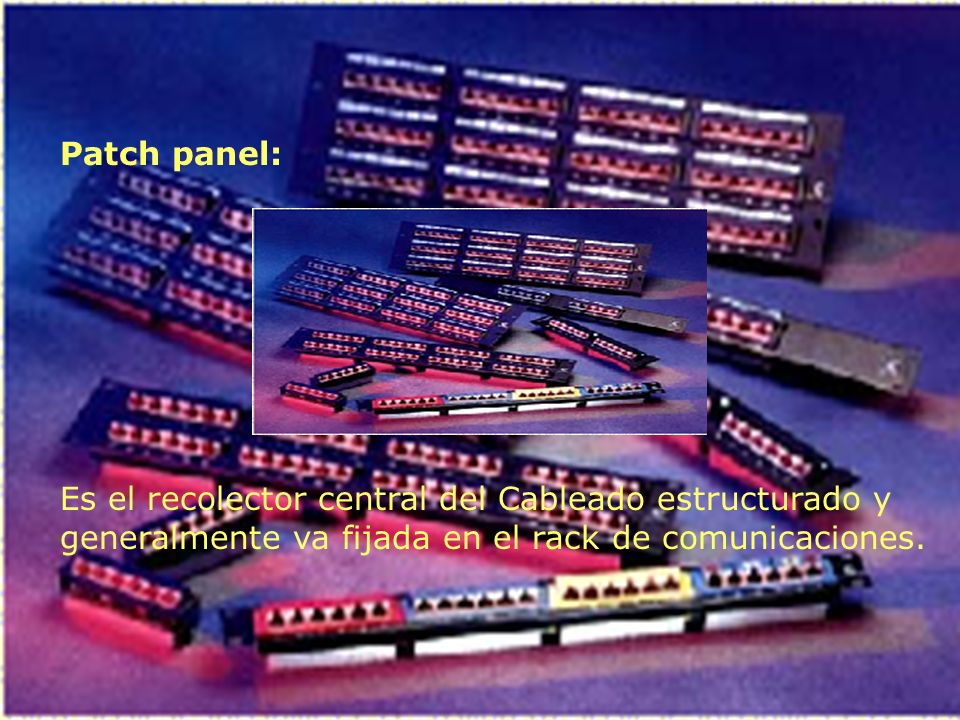

12 Patch panel: Es el recolector central del Cableado estructurado y generalmente va fijada en el rack de comunicaciones.

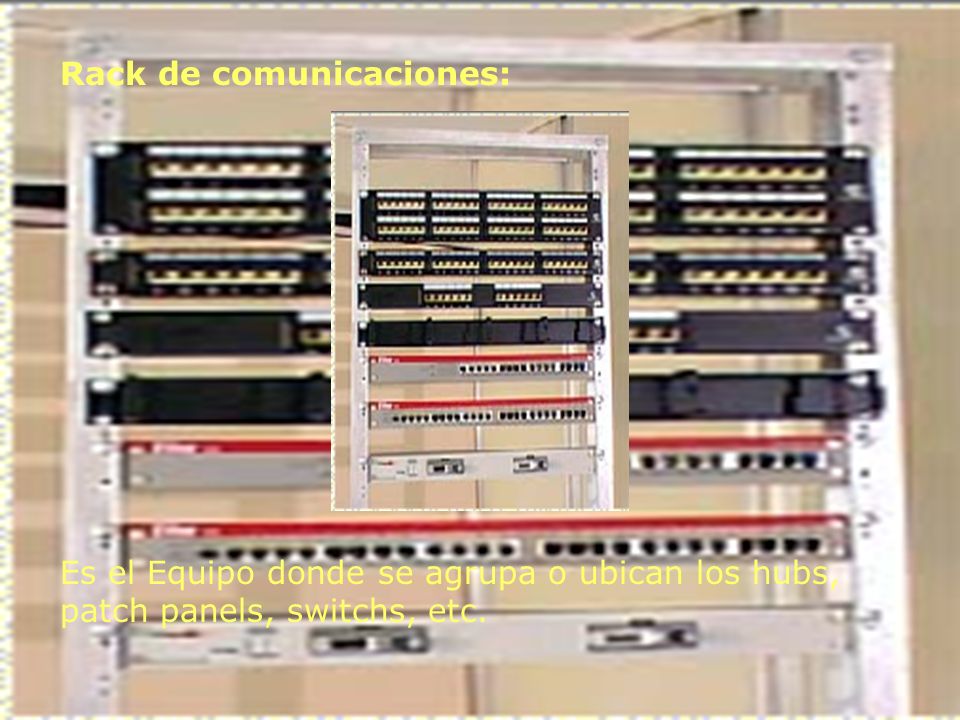

13 Rack de comunicaciones: Es el Equipo donde se agrupa o ubican los hubs, patch panels, switchs, etc.

14 Cross connect: Es un grupo de abrazaderas montados en una pared o en un Rack, para la administración del cableado del edificio.

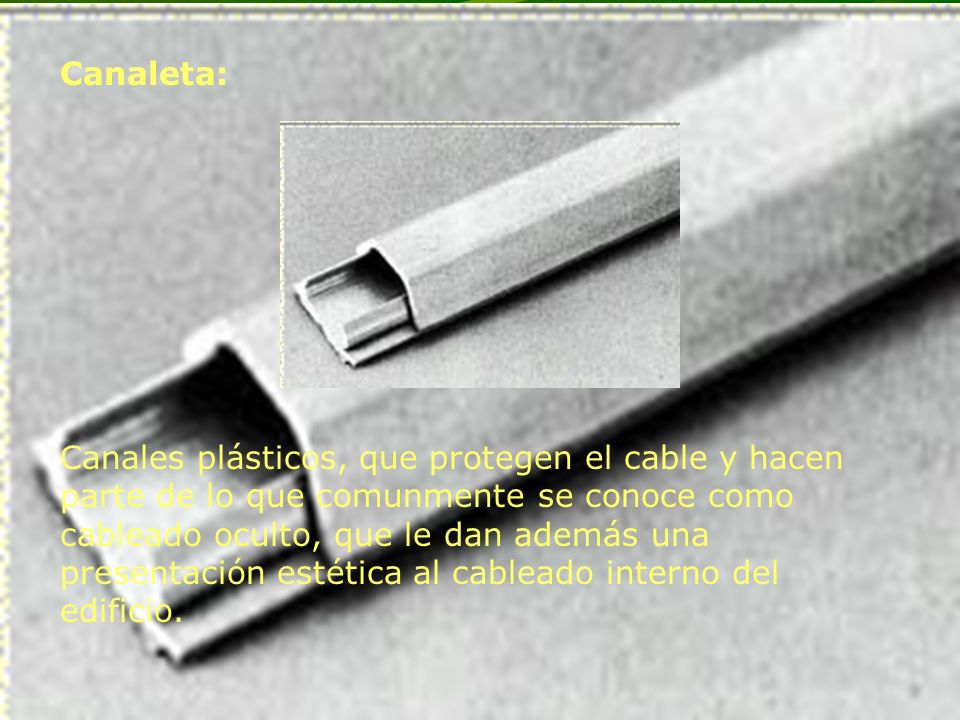

15 Canaleta: Canales plásticos, que protegen el cable y hacen parte de lo que comunmente se conoce como cableado oculto, que le dan además una presentación estética al cableado interno del edificio.

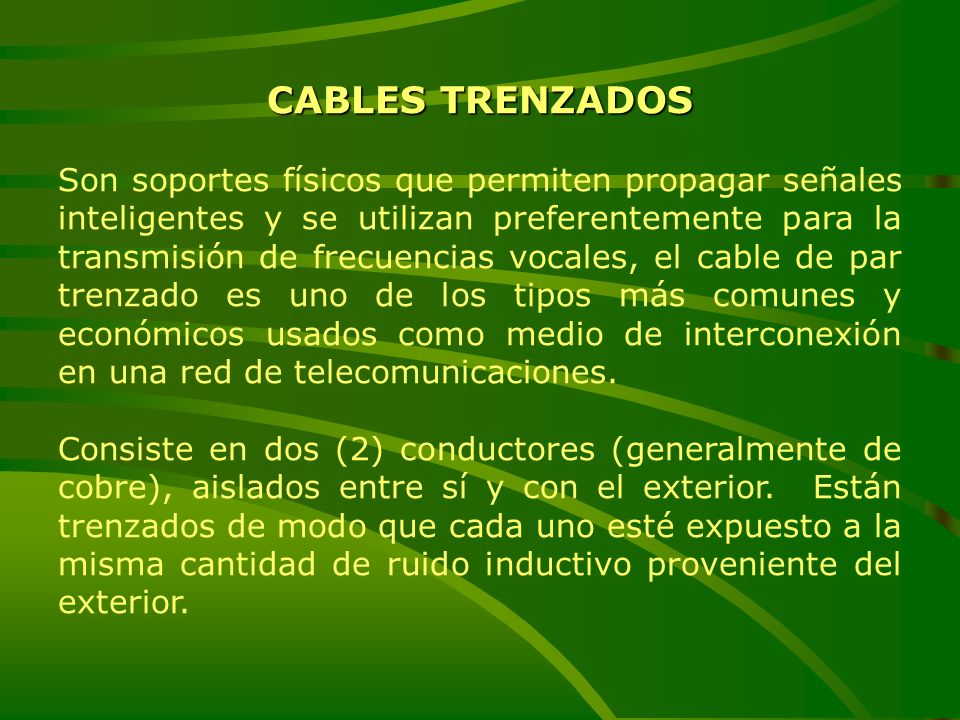

16 CABLES TRENZADOS Son soportes físicos que permiten propagar señales inteligentes y se utilizan preferentemente para la transmisión de frecuencias vocales, el cable de par trenzado es uno de los tipos más comunes y económicos usados como medio de interconexión en una red de telecomunicaciones. Consiste en dos (2) conductores (generalmente de cobre), aislados entre sí y con el exterior. Están trenzados de modo que cada uno esté expuesto a la misma cantidad de ruido inductivo proveniente del exterior.

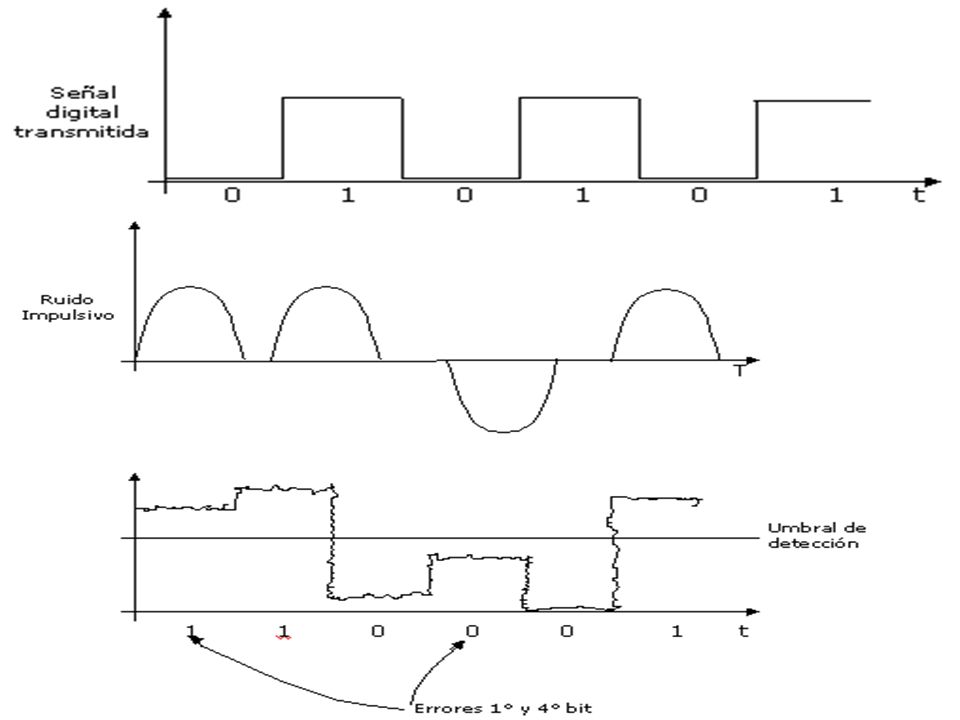

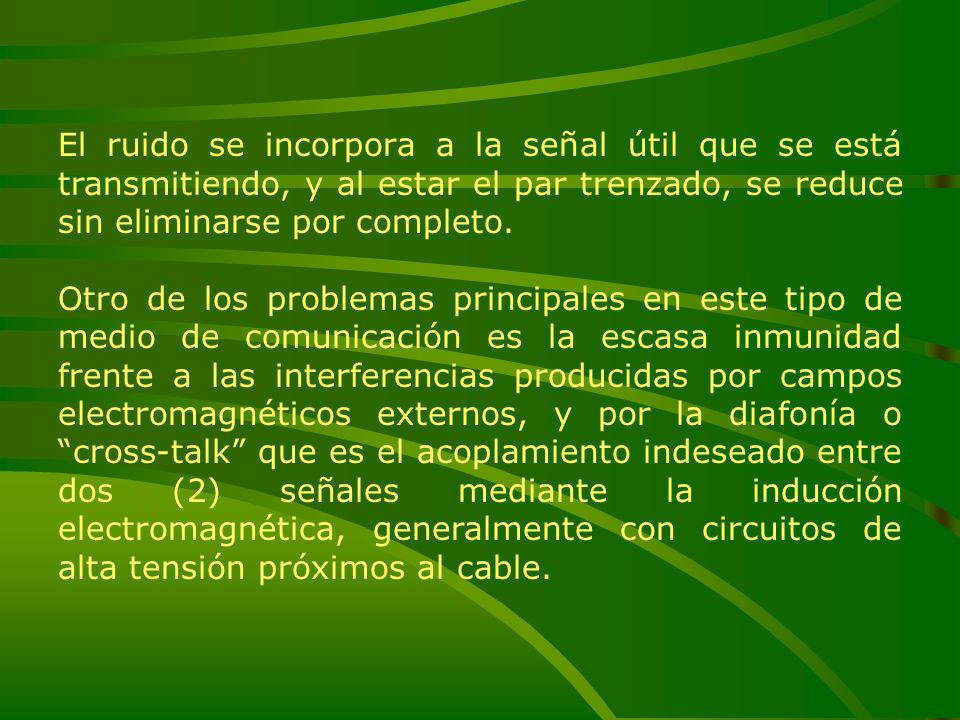

17 El ruido se incorpora a la señal útil que se está transmitiendo, y al estar el par trenzado, se reduce sin eliminarse por completo. Otro de los problemas principales en este tipo de medio de comunicación es la escasa inmunidad frente a las interferencias producidas por campos electromagnéticos externos, y por la diafonía o “cross-talk” que es el acoplamiento indeseado entre dos (2) señales mediante la inducción electromagnética, generalmente con circuitos de alta tensión próximos al cable.

18

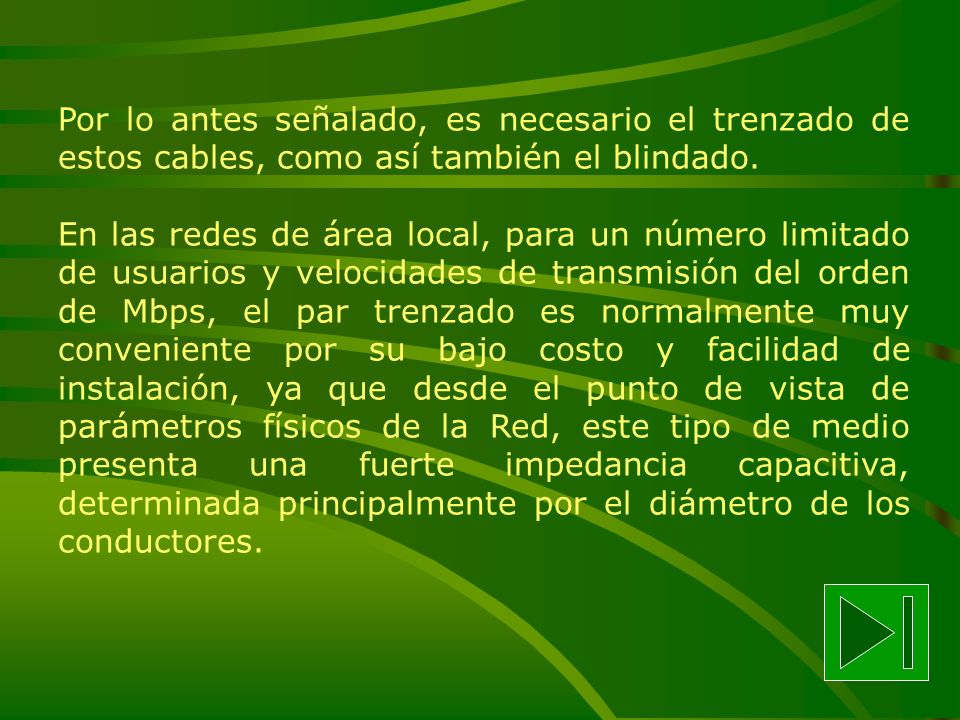

19 Por lo antes señalado, es necesario el trenzado de estos cables, como así también el blindado. En las redes de área local, para un número limitado de usuarios y velocidades de transmisión del orden de Mbps, el par trenzado es normalmente muy conveniente por su bajo costo y facilidad de instalación, ya que desde el punto de vista de parámetros físicos de la Red, este tipo de medio presenta una fuerte impedancia capacitiva, determinada principalmente por el diámetro de los conductores.

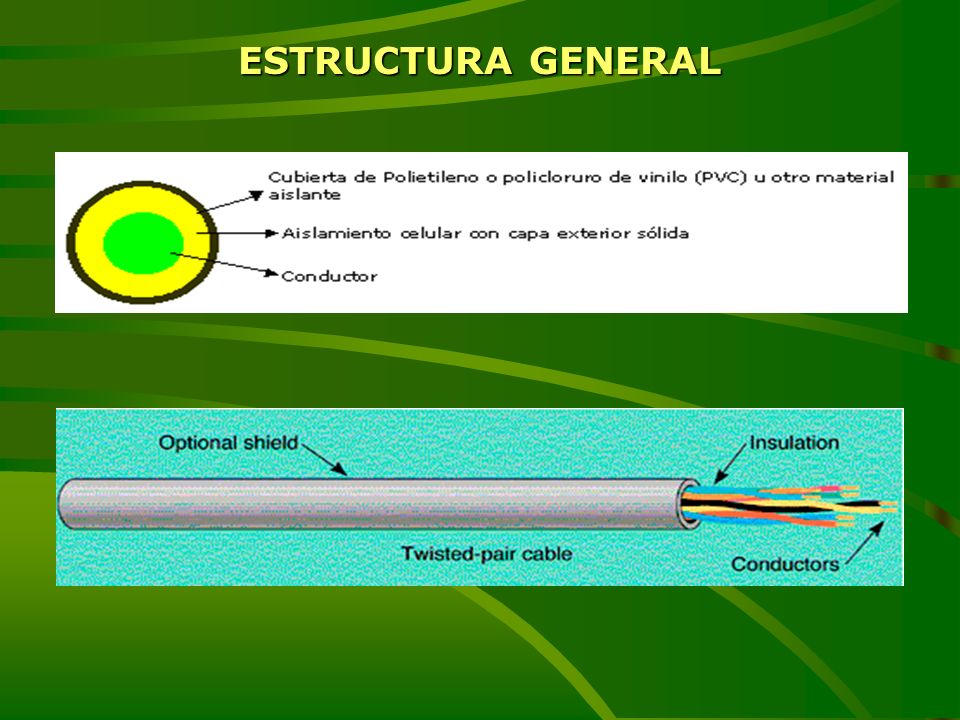

20 ESTRUCTURA GENERAL

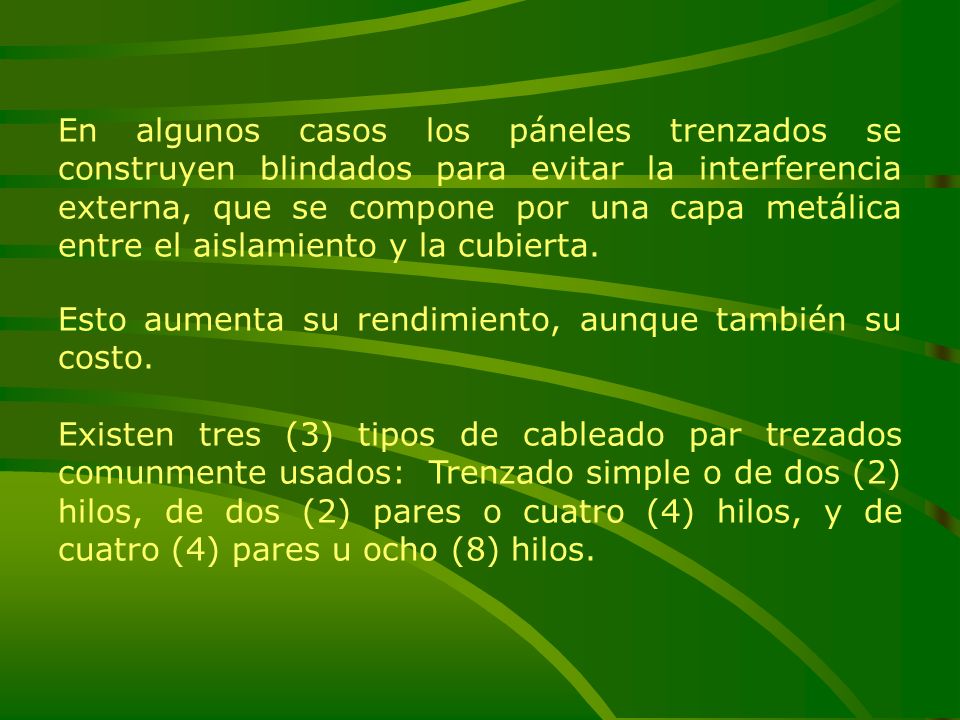

21 En algunos casos los páneles trenzados se construyen blindados para evitar la interferencia externa, que se compone por una capa metálica entre el aislamiento y la cubierta. Esto aumenta su rendimiento, aunque también su costo. Existen tres (3) tipos de cableado par trezados comunmente usados: Trenzado simple o de dos (2) hilos, de dos (2) pares o cuatro (4) hilos, y de cuatro (4) pares u ocho (8) hilos.

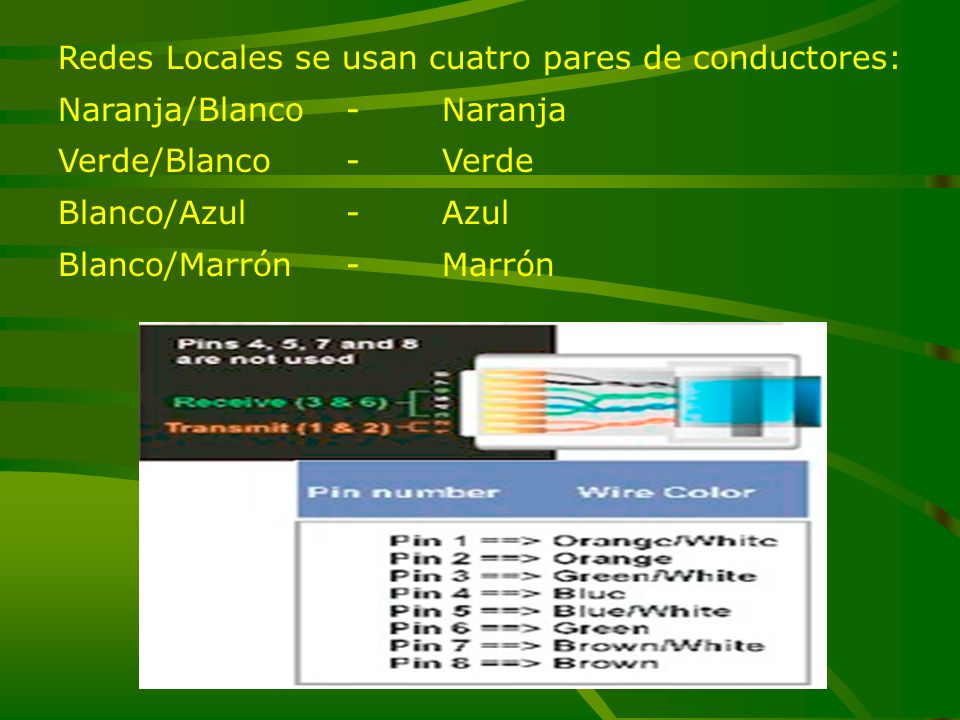

22 Redes Locales se usan cuatro pares de conductores: Naranja/Blanco -Naranja Verde/Blanco - Verde Blanco/Azul - Azul Blanco/Marrón -Marrón

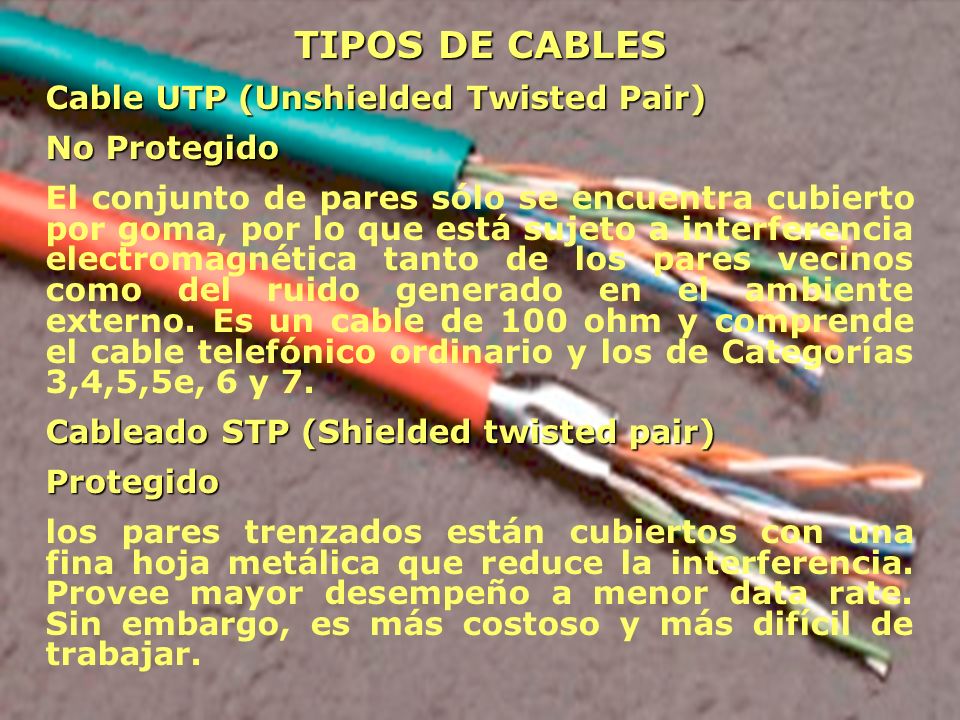

23 TIPOS DE CABLES Cable UTP (Unshielded Twisted Pair) No Protegido El conjunto de pares sólo se encuentra cubierto por goma, por lo que está sujeto a interferencia electromagnética tanto de los pares vecinos como del ruido generado en el ambiente externo. Es un cable de 100 ohm y comprende el cable telefónico ordinario y los de Categorías 3,4,5,5e, 6 y 7. Cableado STP (Shielded twisted pair) Protegido los pares trenzados están cubiertos con una fina hoja metálica que reduce la interferencia. Provee mayor desempeño a menor data rate. Sin embargo, es más costoso y más difícil de trabajar.

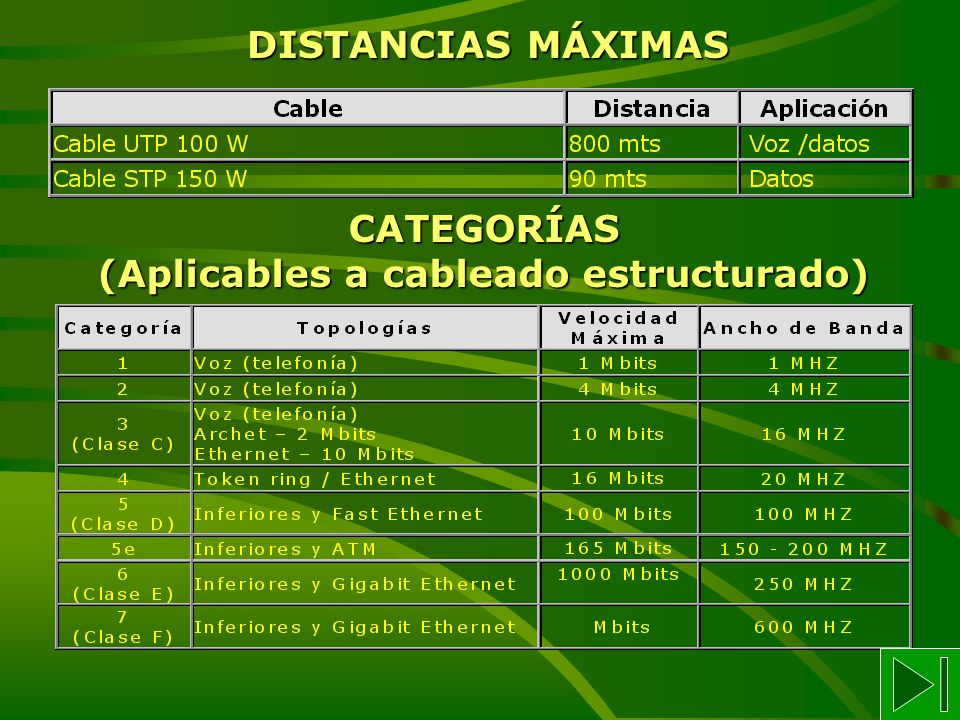

24 DISTANCIAS MÁXIMAS CATEGORÍAS (Aplicables a cableado estructurado)

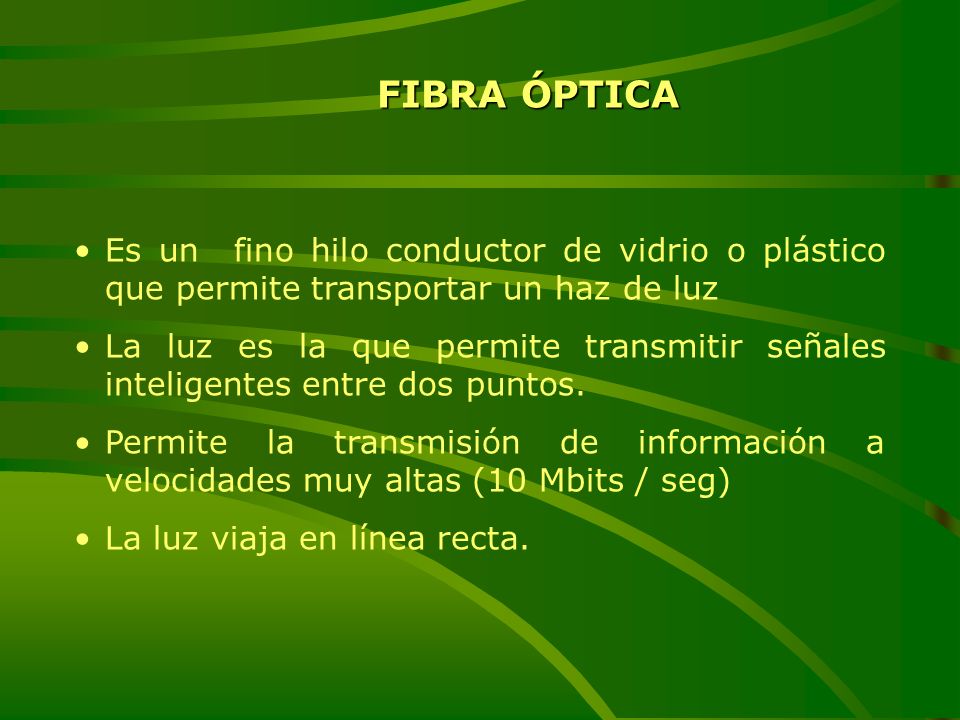

25 Es un fino hilo conductor de vidrio o plástico que permite transportar un haz de luz La luz es la que permite transmitir señales inteligentes entre dos puntos. Permite la transmisión de información a velocidades muy altas (10 Mbits / seg) La luz viaja en línea recta. FIBRA ÓPTICA

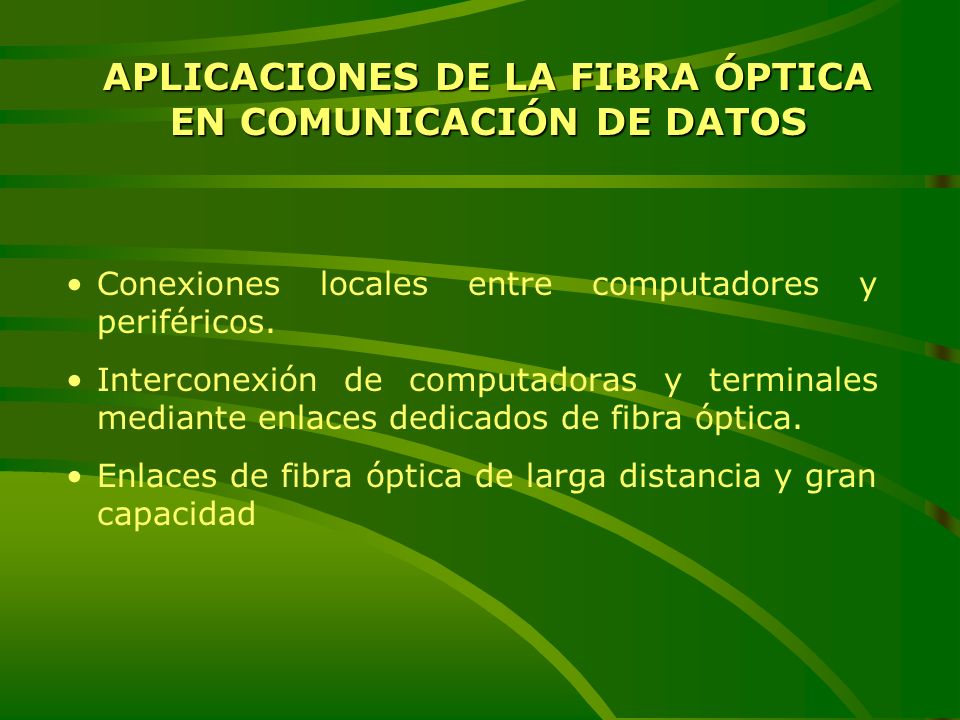

26 Conexiones locales entre computadores y periféricos. Interconexión de computadoras y terminales mediante enlaces dedicados de fibra óptica. Enlaces de fibra óptica de larga distancia y gran capacidad APLICACIONES DE LA FIBRA ÓPTICA EN COMUNICACIÓN DE DATOS

27 Baja atenuación por Km (pérdida útil de señal. Total inmunidad al ruido y a las interferencias electromagnéticas. Mayor velocidad de transmisión. Mayor capacidad de transmisión. Posee un menor peso frente a otros tipos de cables. VENTAJAS DE LA FIBRA ÓPTICA

28 Es más difícil realizar escuchas sobre cables de fibra óptica, que sobre cables electrícos. La fibra presenta una mayor resistencia a los ambientes y líquidos corrosivos que otros cables. Las materias primas para fabricar vidrio son abundantes y se esperan que los costos se reduzcan a un nivel similar al de los cables metálicos.

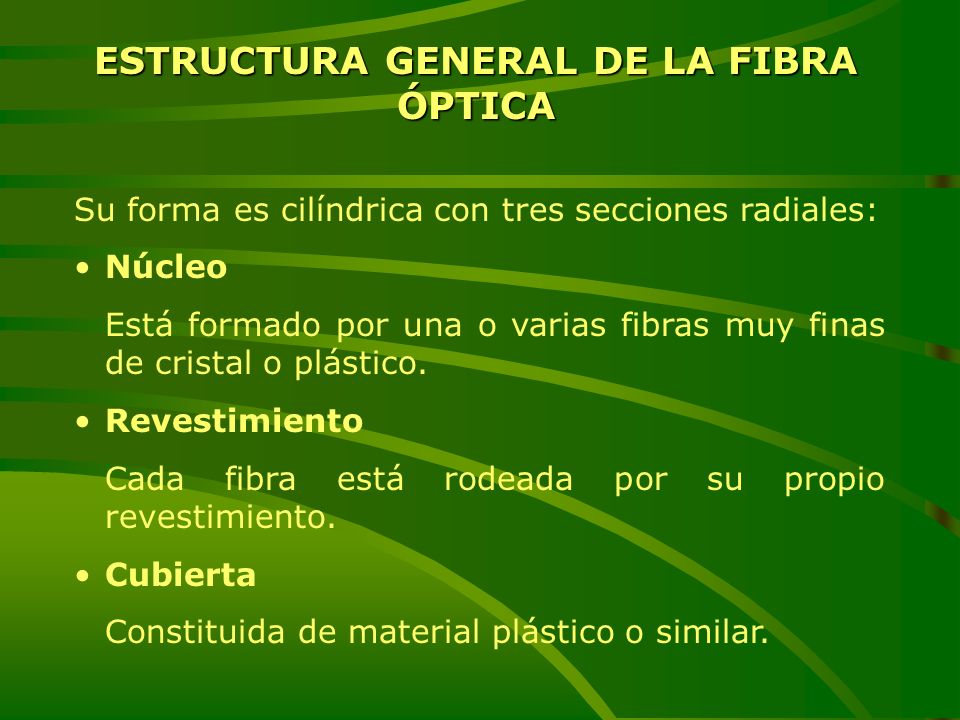

29 Su forma es cilíndrica con tres secciones radiales: Núcleo Está formado por una o varias fibras muy finas de cristal o plástico. Revestimiento Cada fibra está rodeada por su propio revestimiento. Cubierta Constituida de material plástico o similar. ESTRUCTURA GENERAL DE LA FIBRA ÓPTICA

30 ESTRUCTURA INTERNA

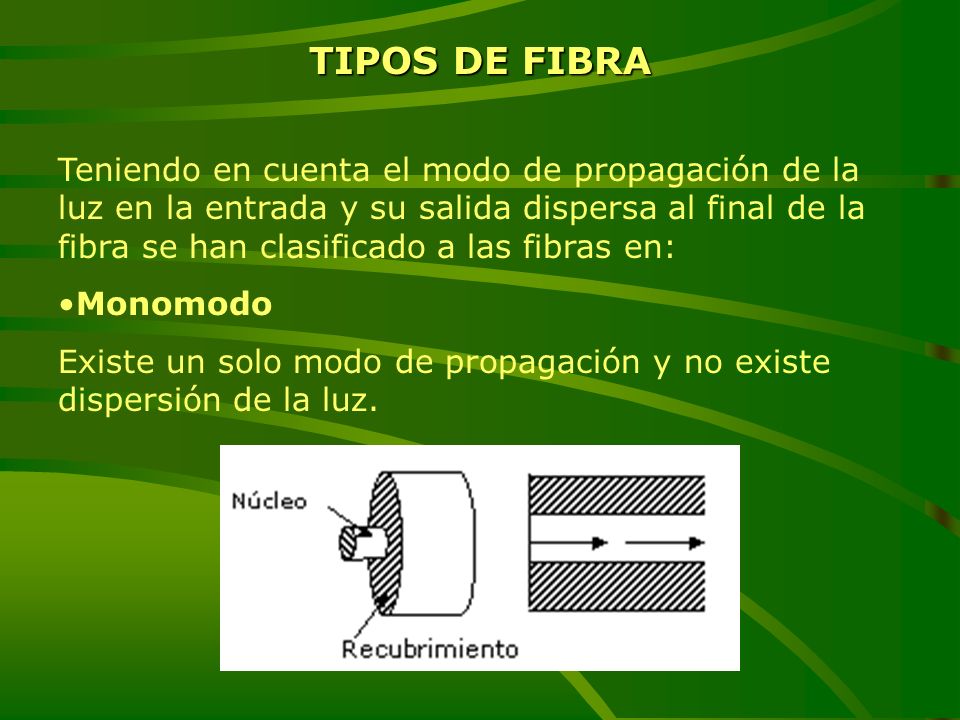

31 Teniendo en cuenta el modo de propagación de la luz en la entrada y su salida dispersa al final de la fibra se han clasificado a las fibras en: Monomodo Existe un solo modo de propagación y no existe dispersión de la luz. TIPOS DE FIBRA

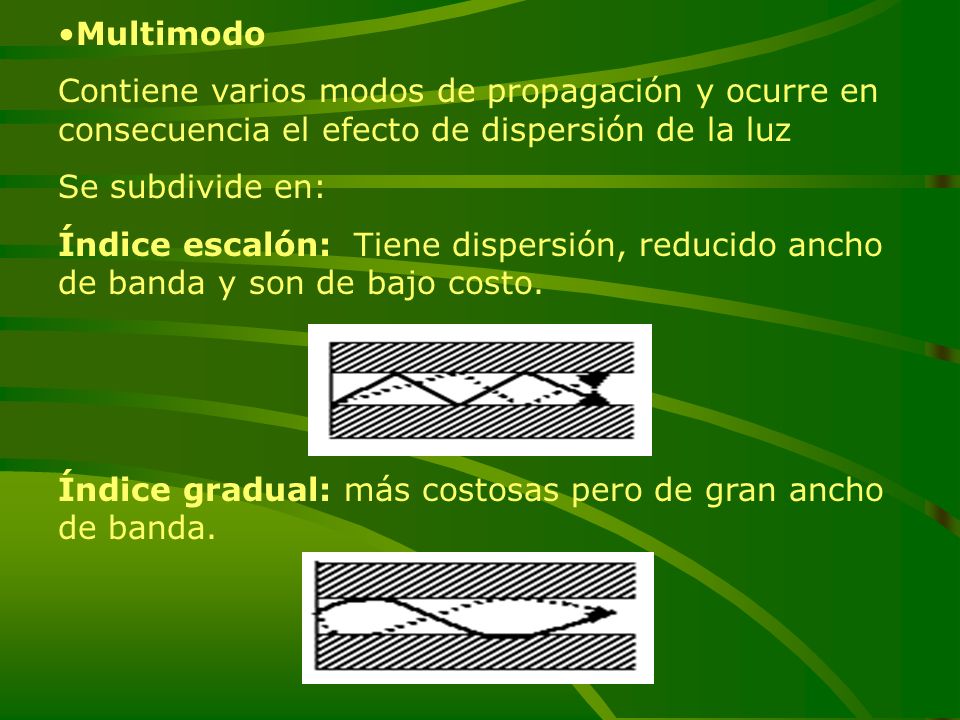

32 Multimodo Contiene varios modos de propagación y ocurre en consecuencia el efecto de dispersión de la luz Se subdivide en: Índice escalón: Tiene dispersión, reducido ancho de banda y son de bajo costo. Índice gradual: más costosas pero de gran ancho de banda.

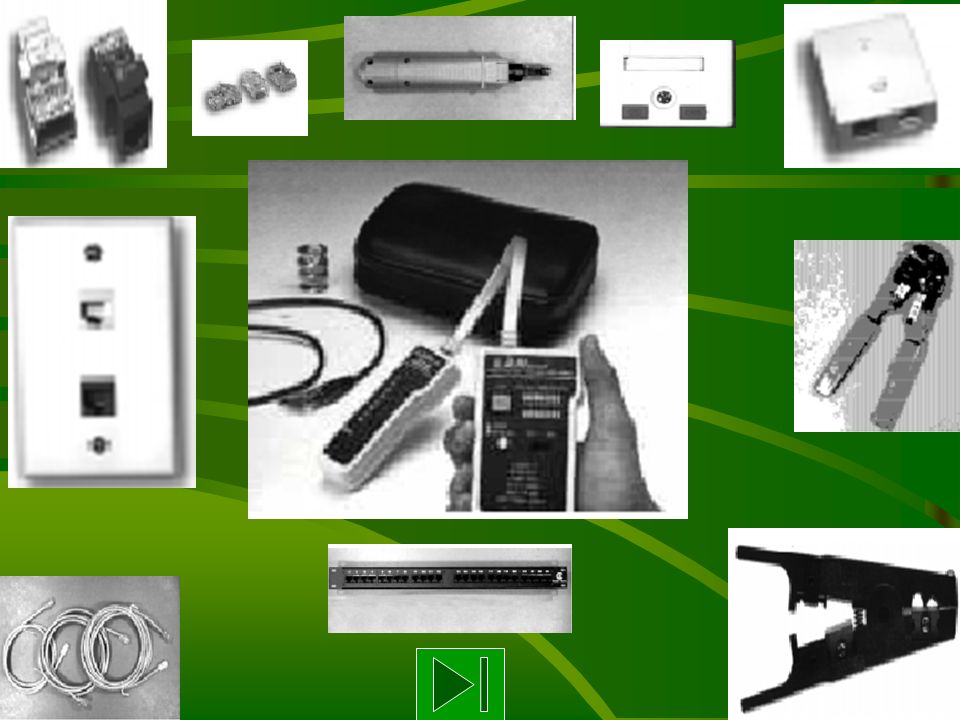

33
