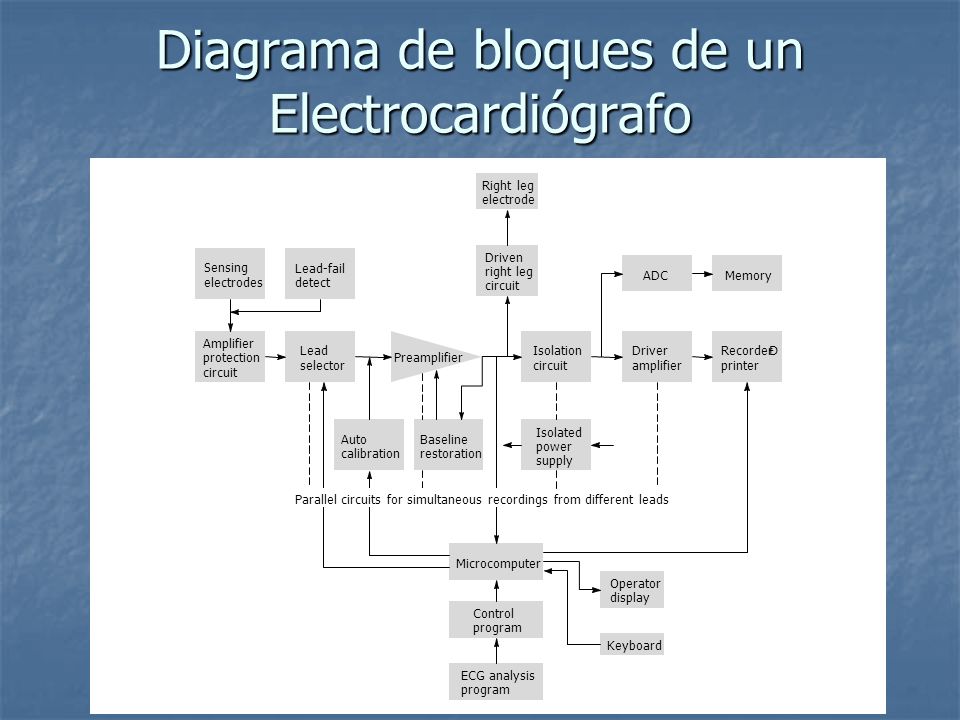

Diagrama de bloques de un Electrocardiógrafo
Right leg electrode Control program Microcomputer ECG analysis Operator display Keyboard Driven right leg circuit Amplifier protection Lead selector Sensing electrodes Lead-fail detect Preamplifier Auto calibration Baseline restoration Isolated power supply Isolation Driver amplifier Recorder Ð printer ADC Memory Parallel circuits for simultaneous recordings from different leads
2

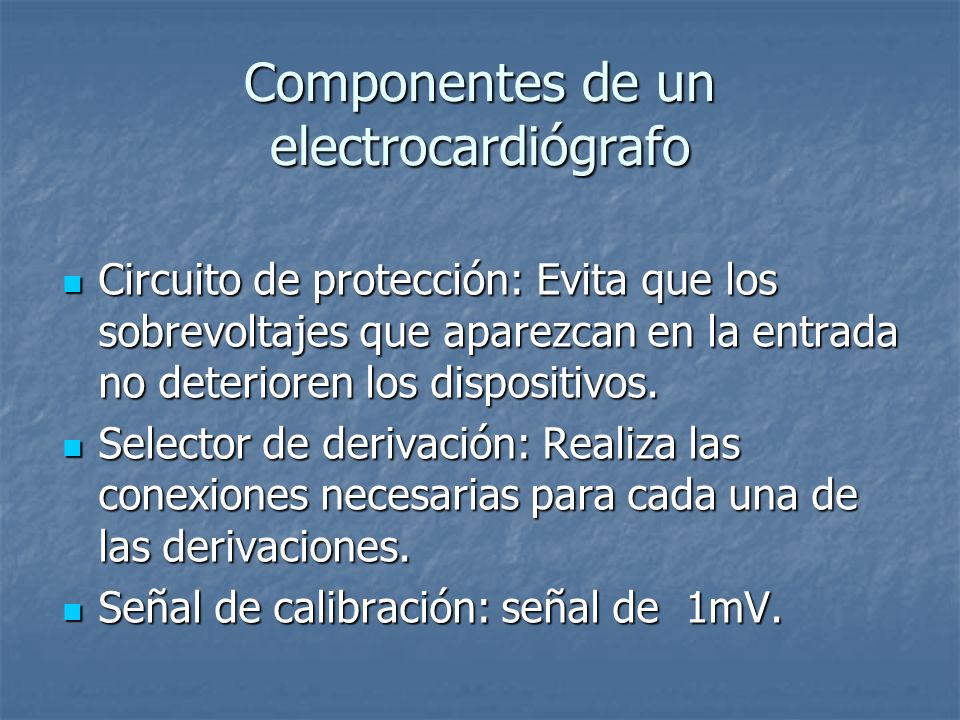

Componentes de un electrocardiógrafo
Circuito de protección: Evita que los sobrevoltajes que aparezcan en la entrada no deterioren los dispositivos. Selector de derivación: Realiza las conexiones necesarias para cada una de las derivaciones. Señal de calibración: señal de 1mV.
3
Componentes de un electrocardiógrafo

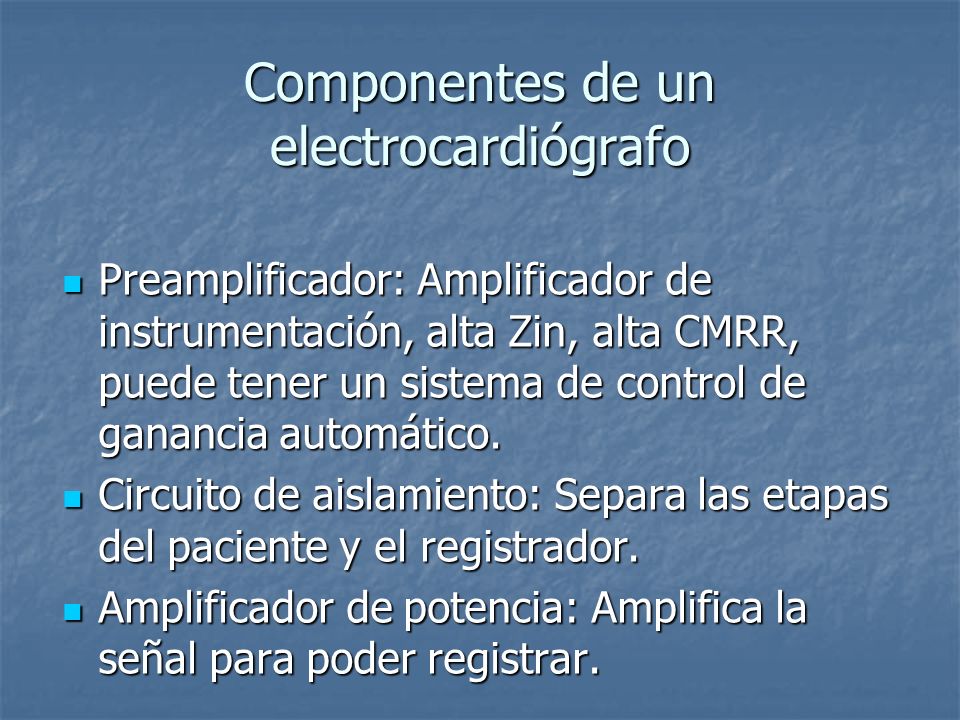

Preamplificador: Amplificador de instrumentación, alta Zin, alta CMRR, puede tener un sistema de control de ganancia automático. Circuito de aislamiento: Separa las etapas del paciente y el registrador. Amplificador de potencia: Amplifica la señal para poder registrar.
4

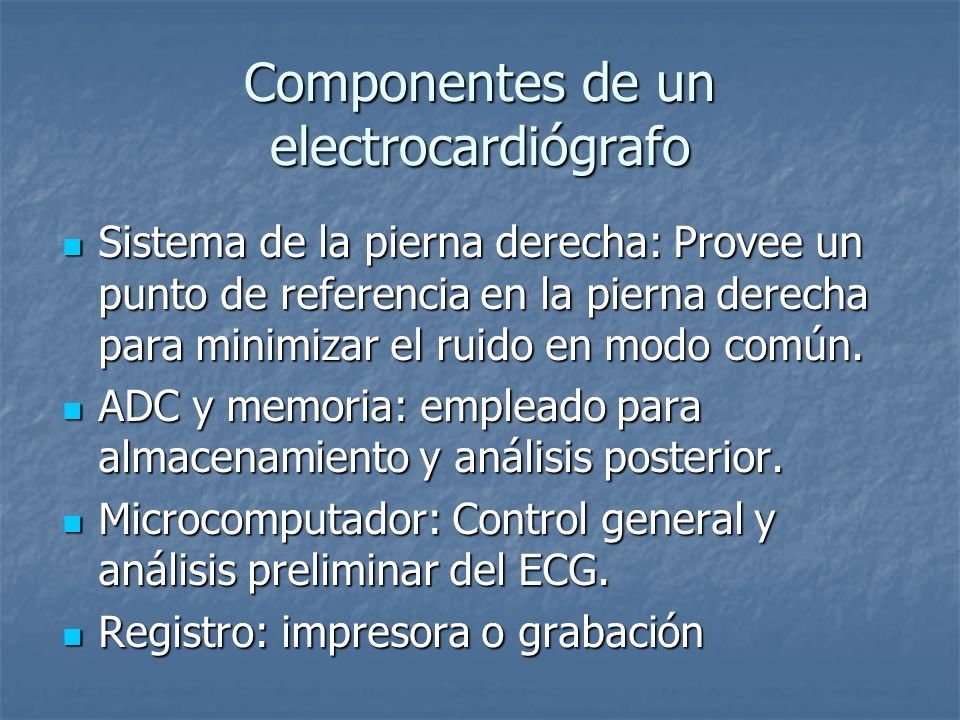

Componentes de un electrocardiógrafo
Sistema de la pierna derecha: Provee un punto de referencia en la pierna derecha para minimizar el ruido en modo común. ADC y memoria: empleado para almacenamiento y análisis posterior. Microcomputador: Control general y análisis preliminar del ECG. Registro: impresora o grabación
5
Problemas frecuentes en los electrocardiógrafos

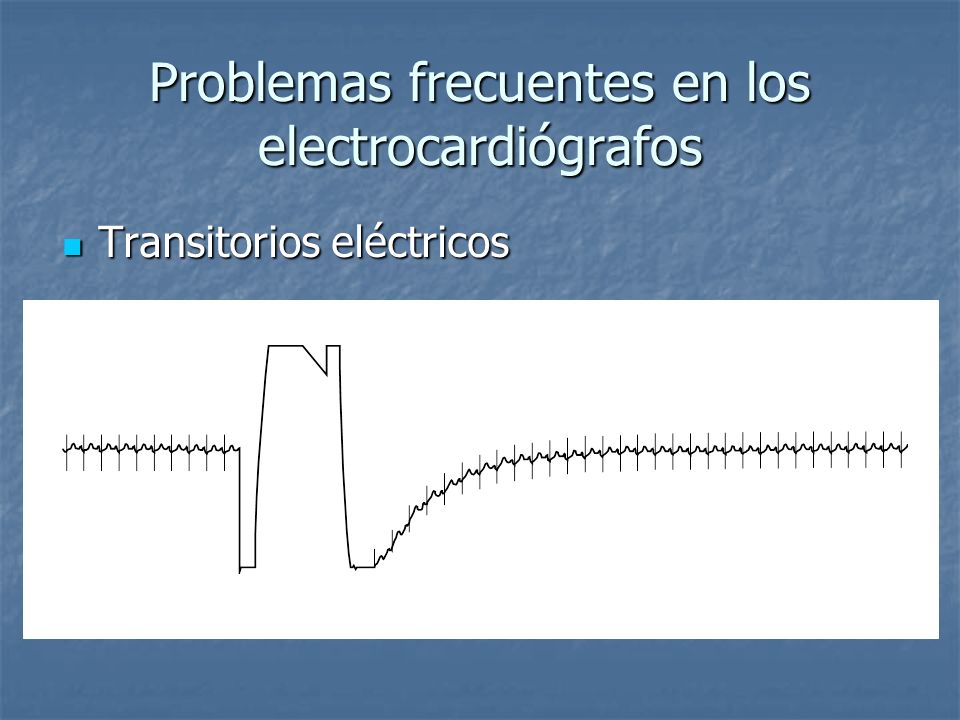

Transitorios eléctricos
6
Problemas frecuentes en los electrocardiógrafos

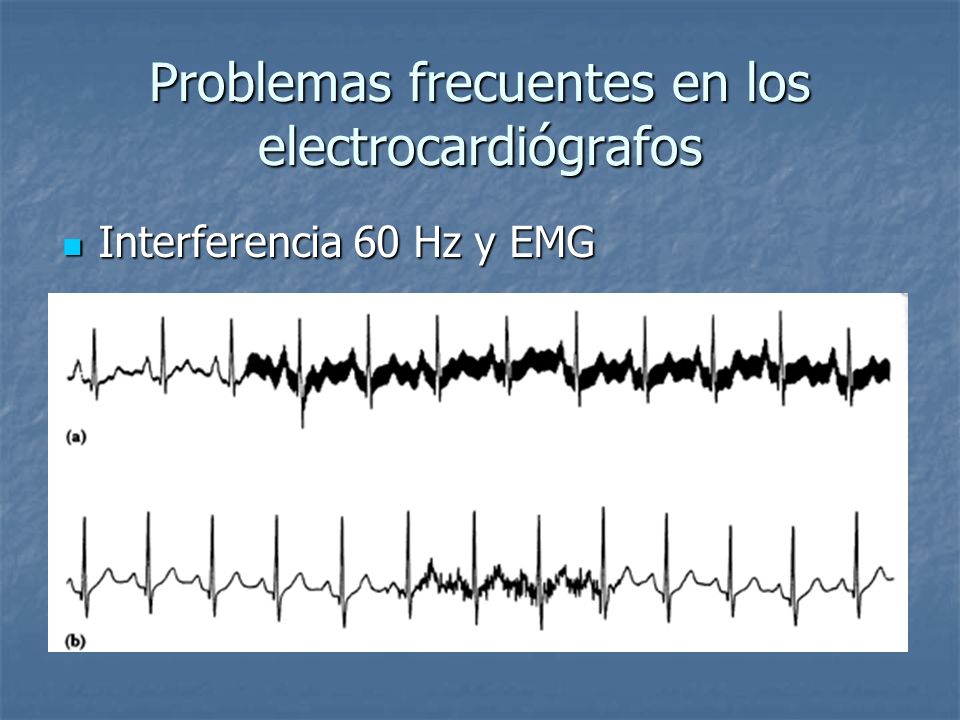

Interferencia 60 Hz y EMG
7
Problemas frecuentes en los electrocardiógrafos

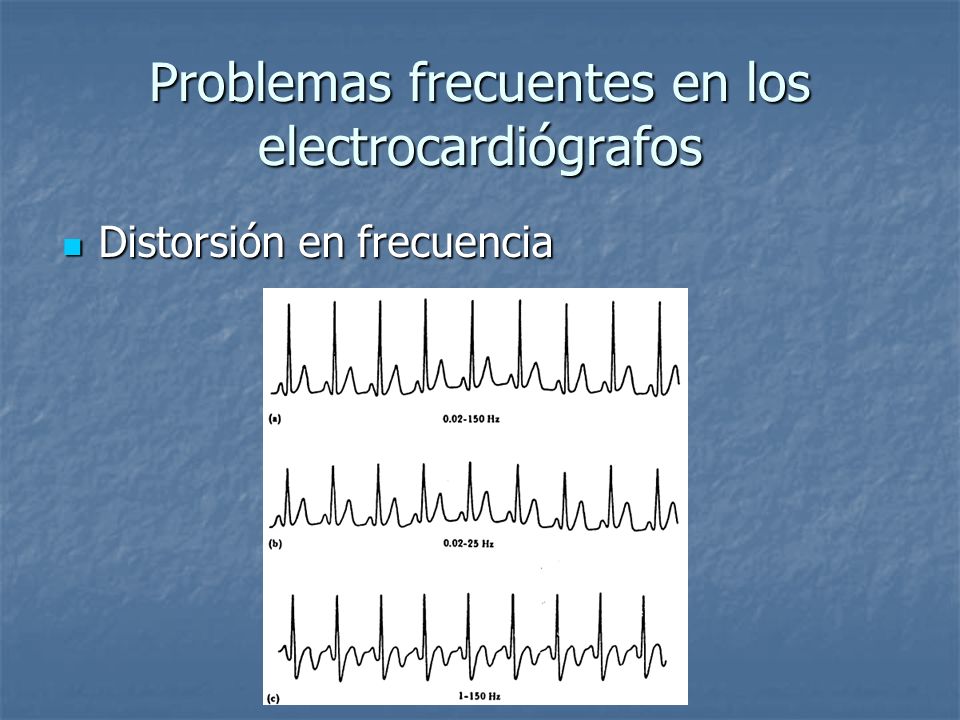

Distorsión en frecuencia
8
Problemas frecuentes en los electrocardiógrafos

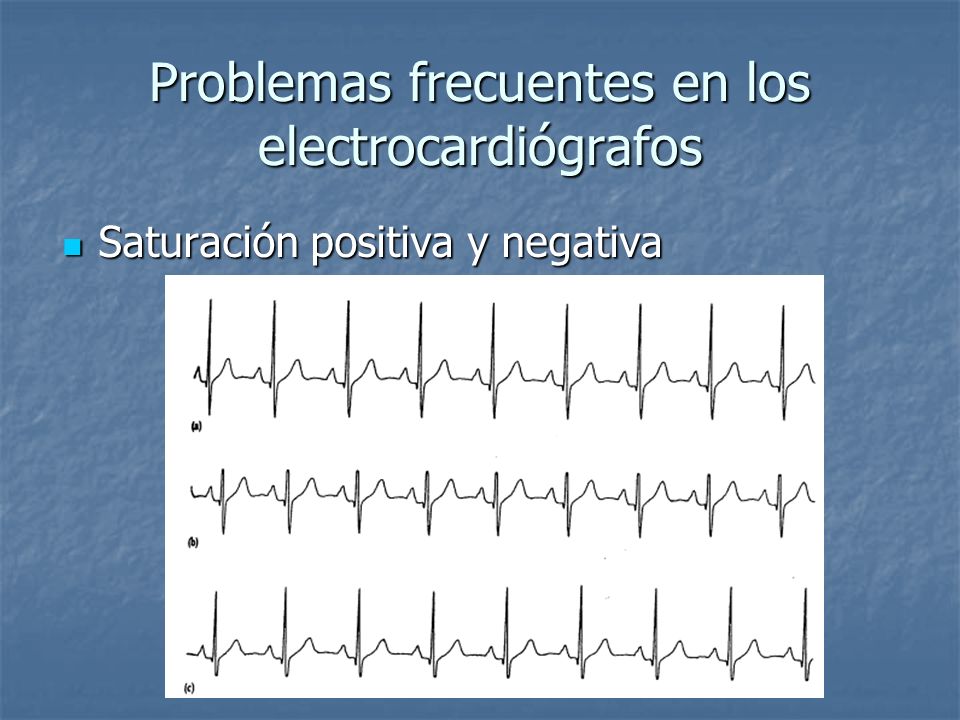

Saturación positiva y negativa
9
Problemas frecuentes en los electrocardiógrafos

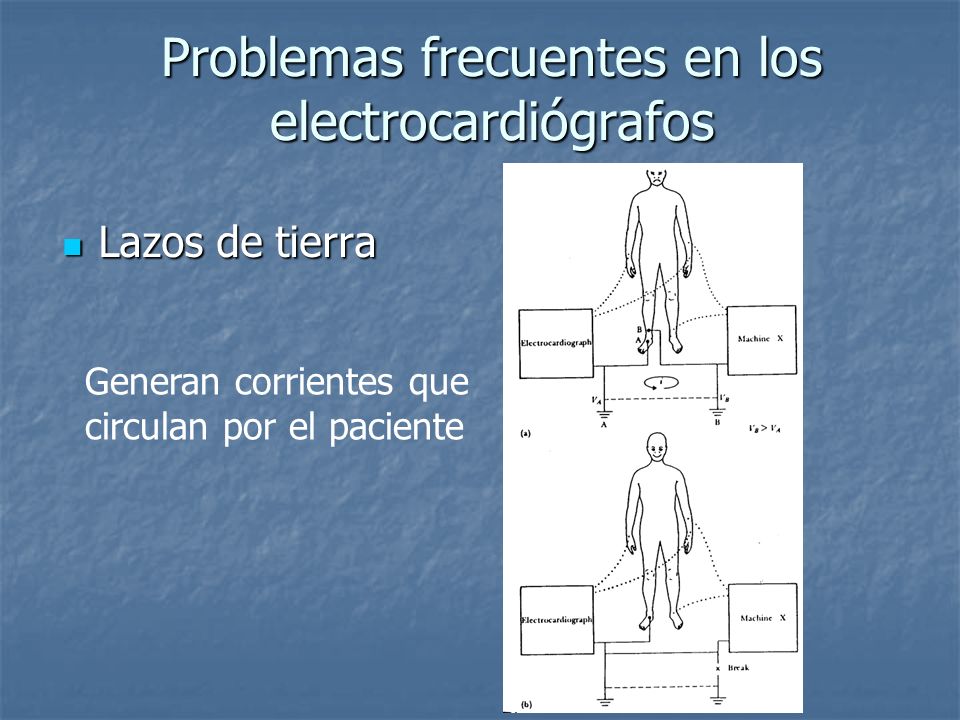

Lazos de tierra Generan corrientes que circulan por el paciente
10

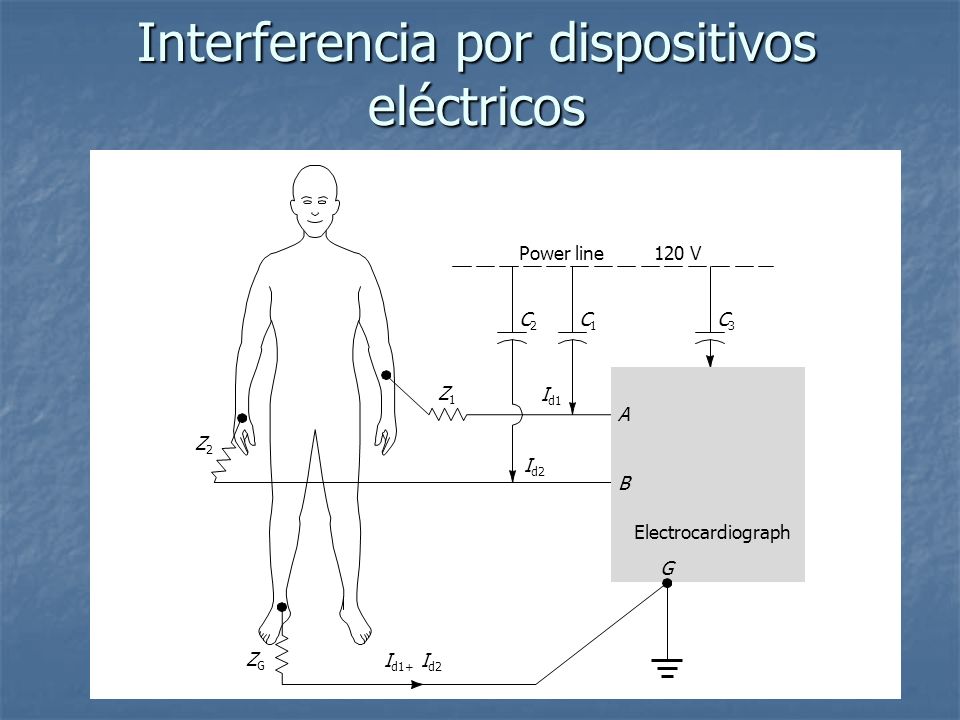

Interferencia por dispositivos eléctricos
Electrocardiograph A Power line 120 V B G C3 C1 Z1 Z2 ZG C2 Id1 Id2 Id1+ Id2
11

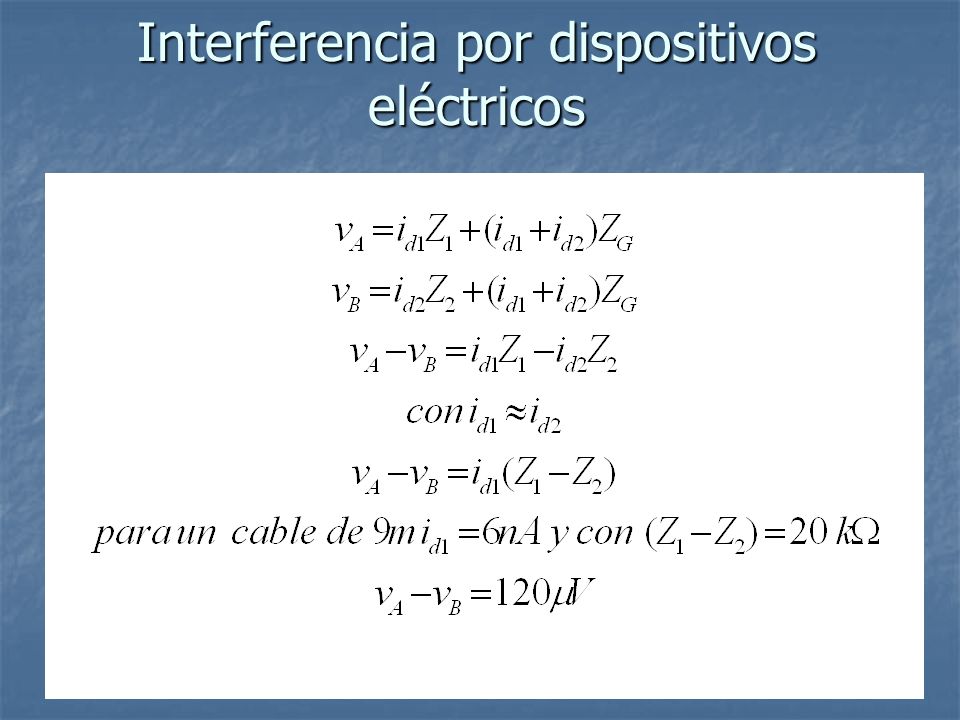

Interferencia por dispositivos eléctricos
12

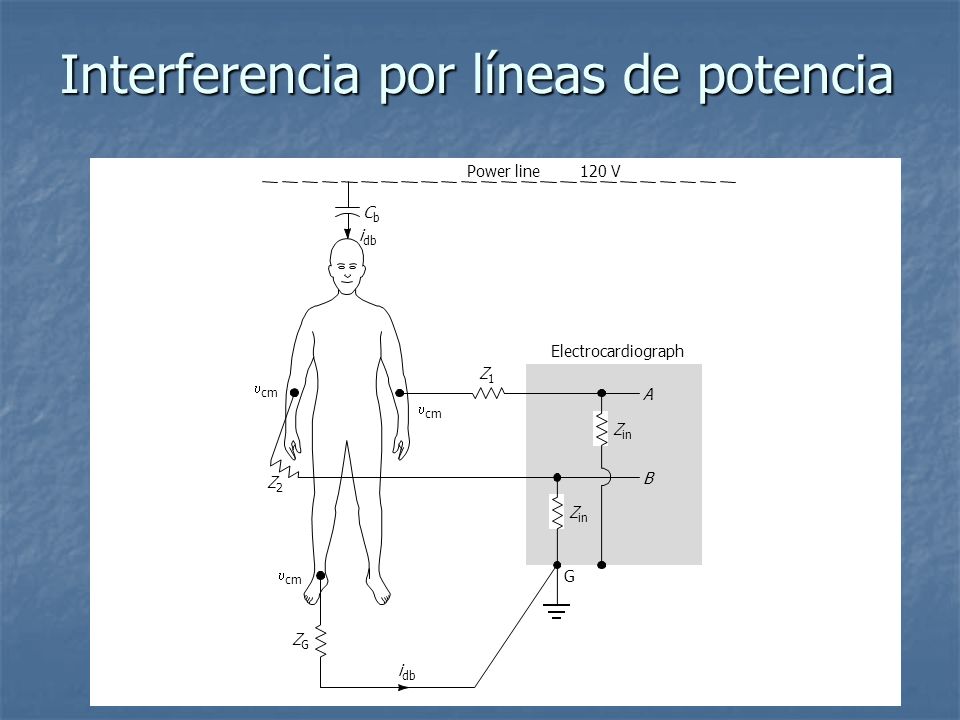

Interferencia por líneas de potencia
Electrocardiograph Power line 120 V A Zin Z1 Cb idb ZG Z2 ucm B G
13

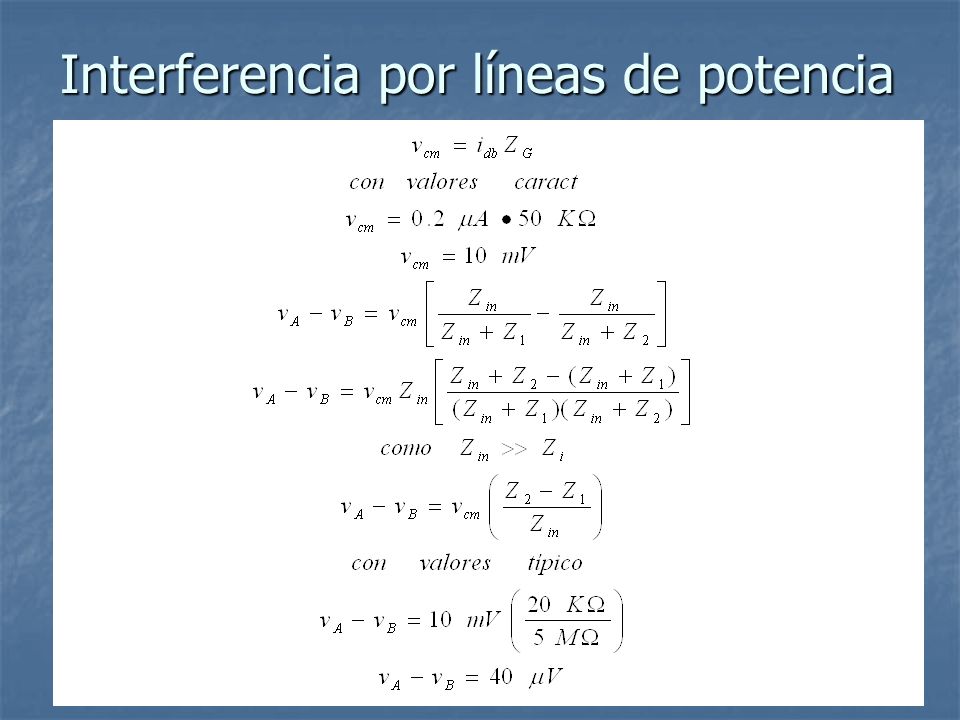

Interferencia por líneas de potencia
14
Circuitos de protección y reducción de ruido

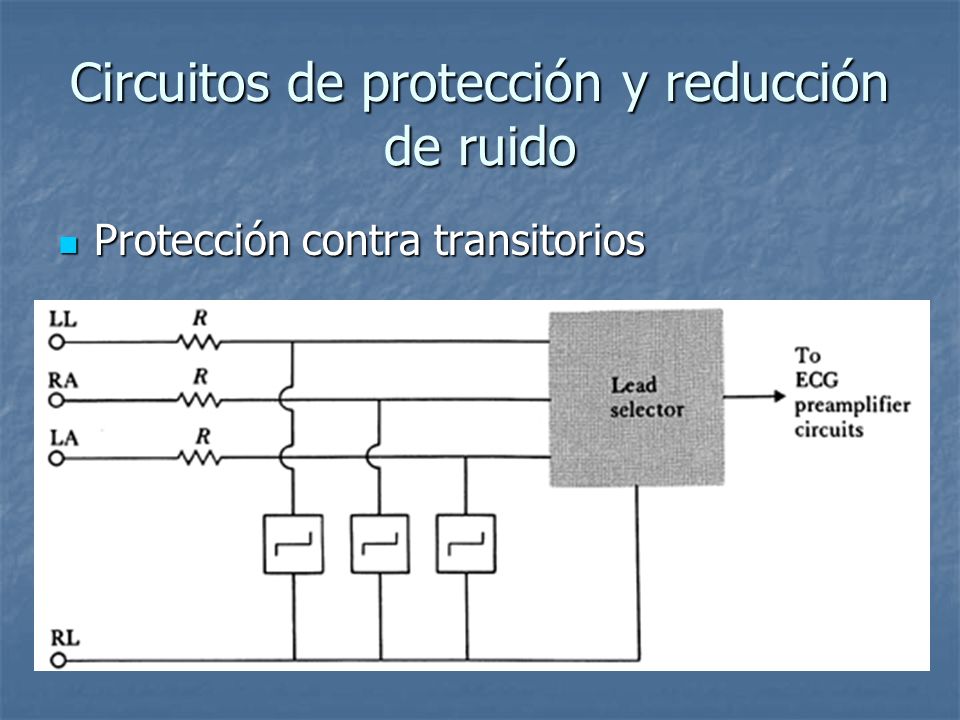

Protección contra transitorios
15
Circuitos de protección y reducción de ruido

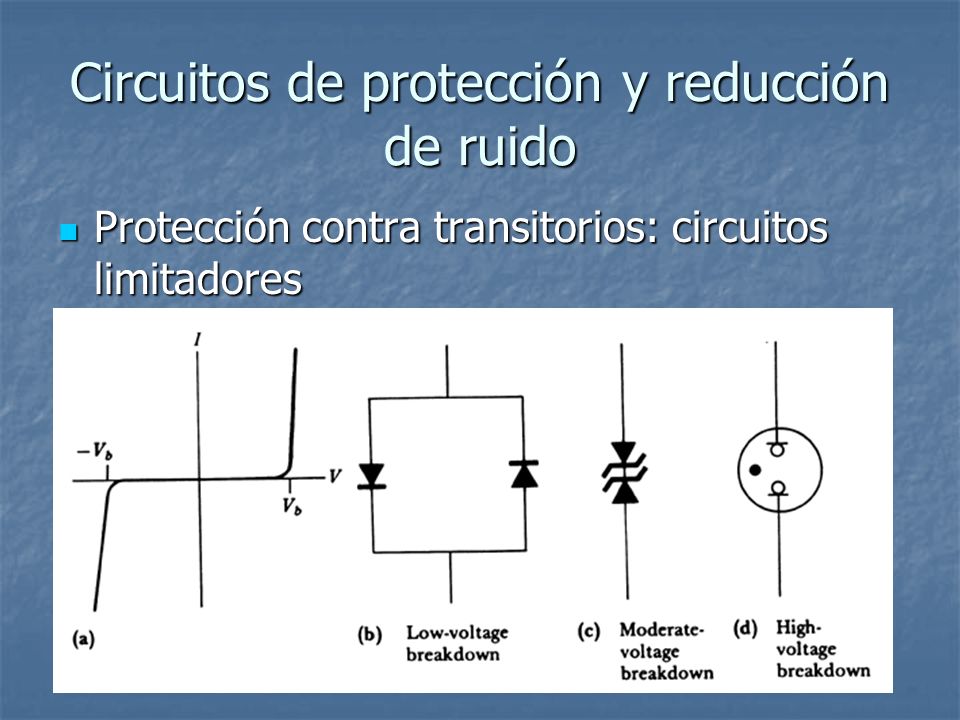

Protección contra transitorios: circuitos limitadores
16
Circuitos de protección y reducción de ruido

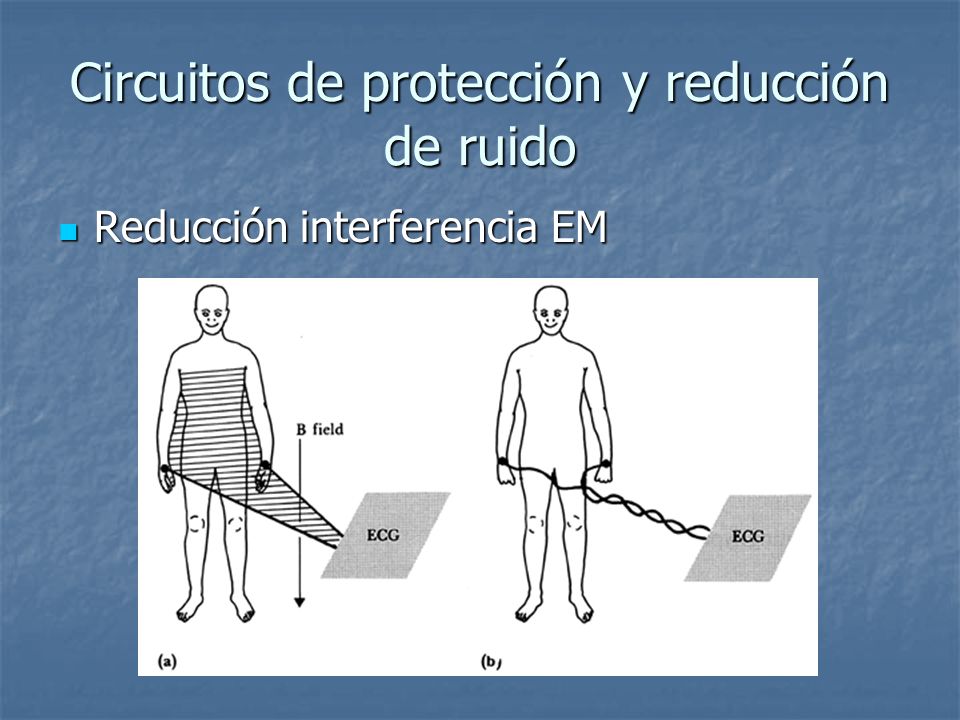

Reducción interferencia EM
17

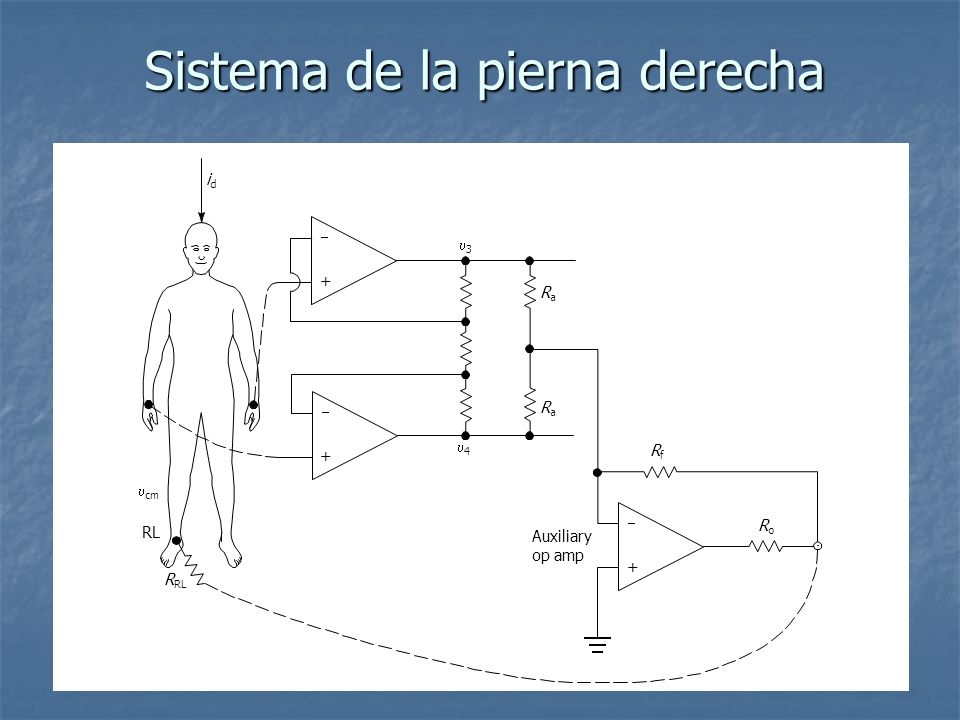

Sistema de la pierna derecha
id Ra RRL Rf Ro Auxiliary op amp + - RL u4 ucm u3
18

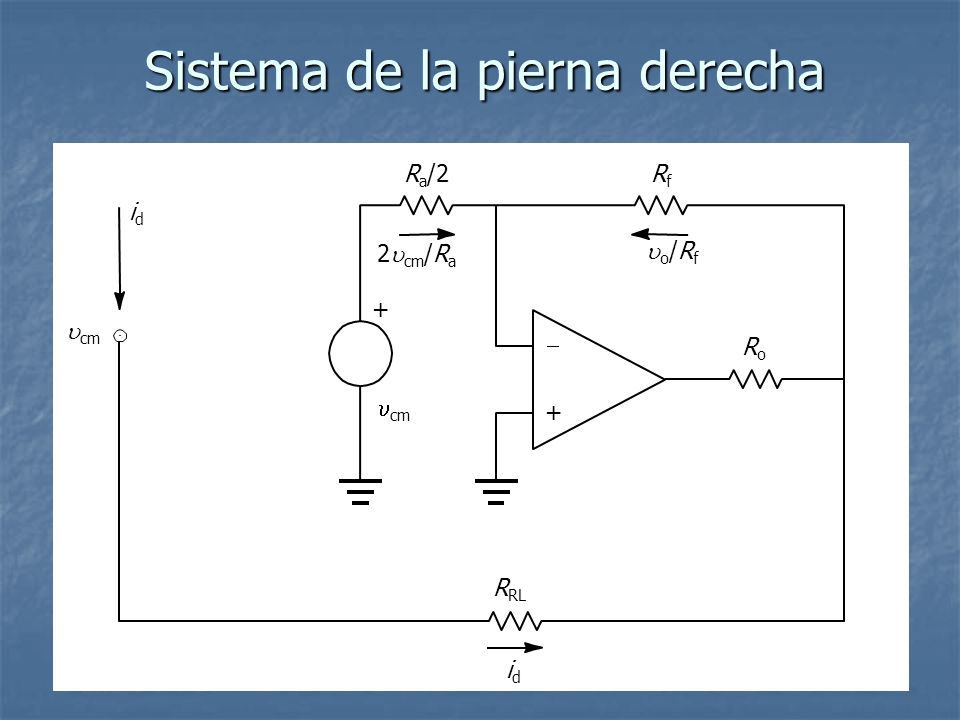

Sistema de la pierna derecha
+ - RRL id Ro Rf uo/Rf 2ucm/Ra Ra/2 ucm
19

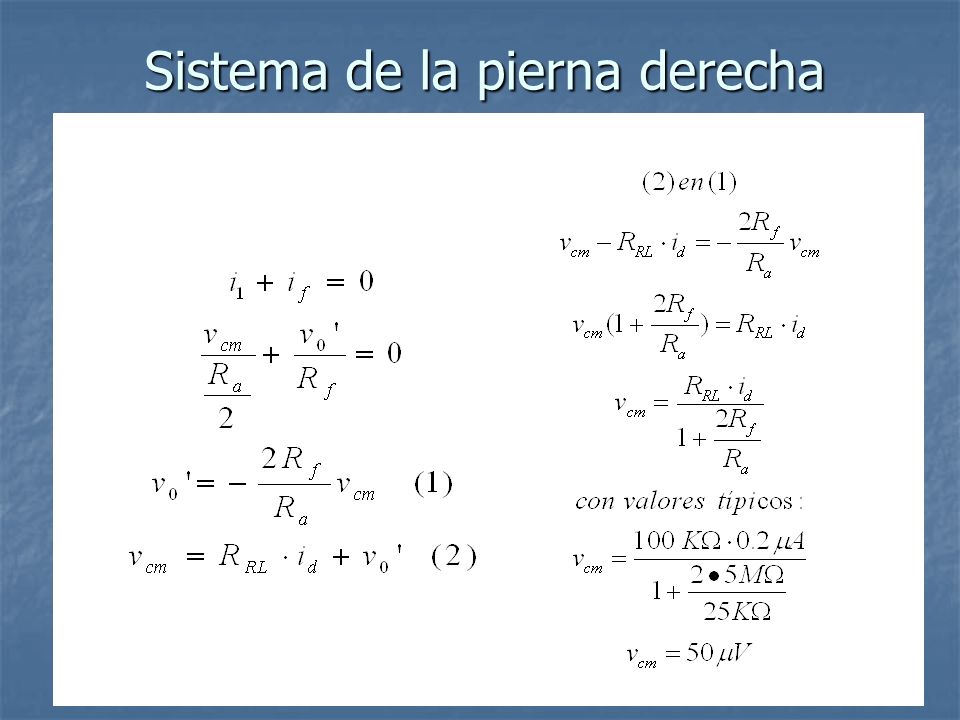

Sistema de la pierna derecha
