1 Experimento Siete: Referencia de Spikes

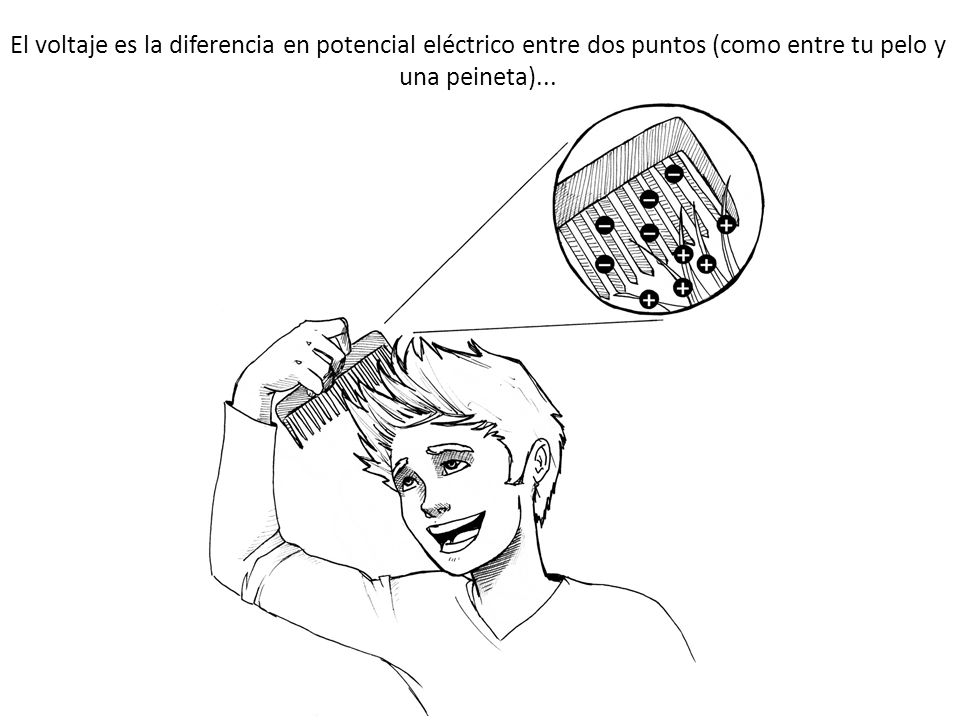

2 El voltaje es la diferencia en potencial eléctrico entre dos puntos (como entre tu pelo y una peineta)...

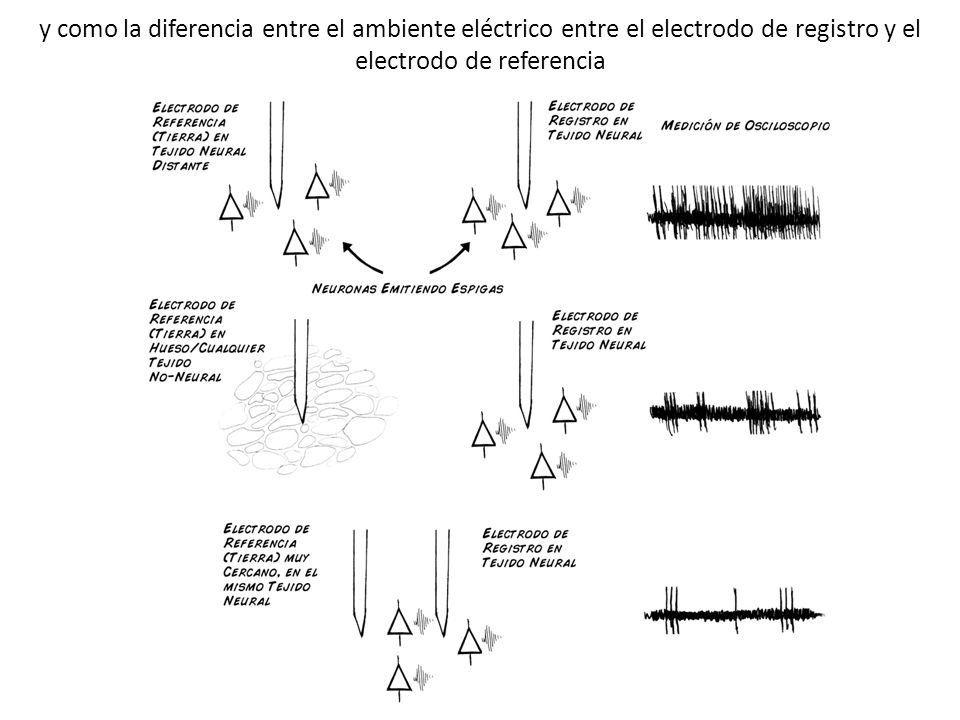

3 y como la diferencia entre el ambiente eléctrico entre el electrodo de registro y el electrodo de referencia

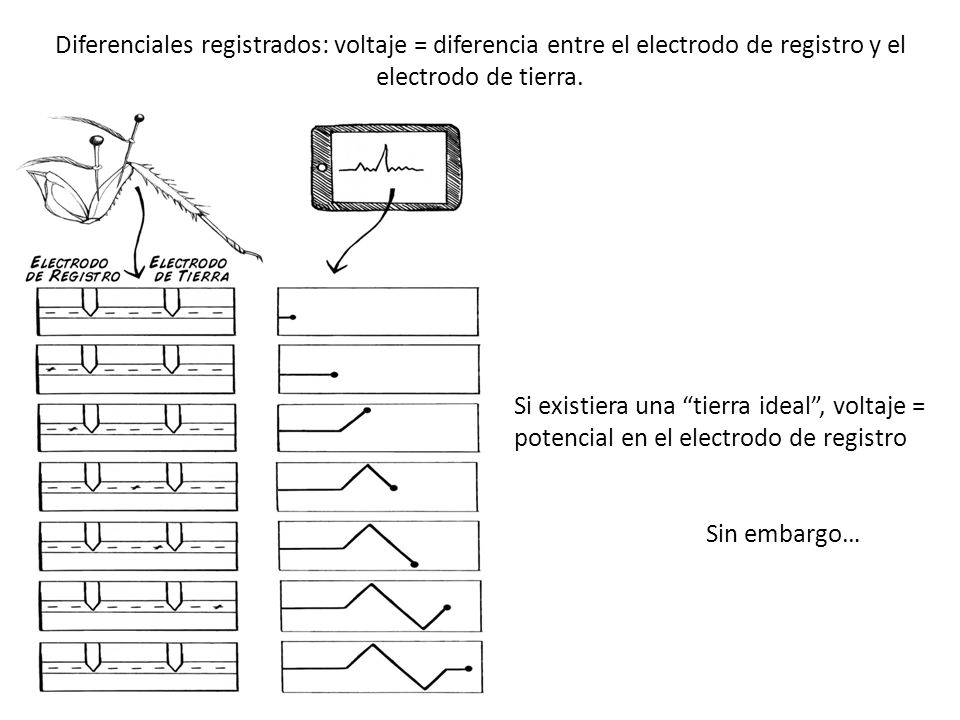

4 Diferenciales registrados: voltaje = diferencia entre el electrodo de registro y el electrodo de tierra. Si existiera una “tierra ideal”, voltaje = potencial en el electrodo de registro Sin embargo…

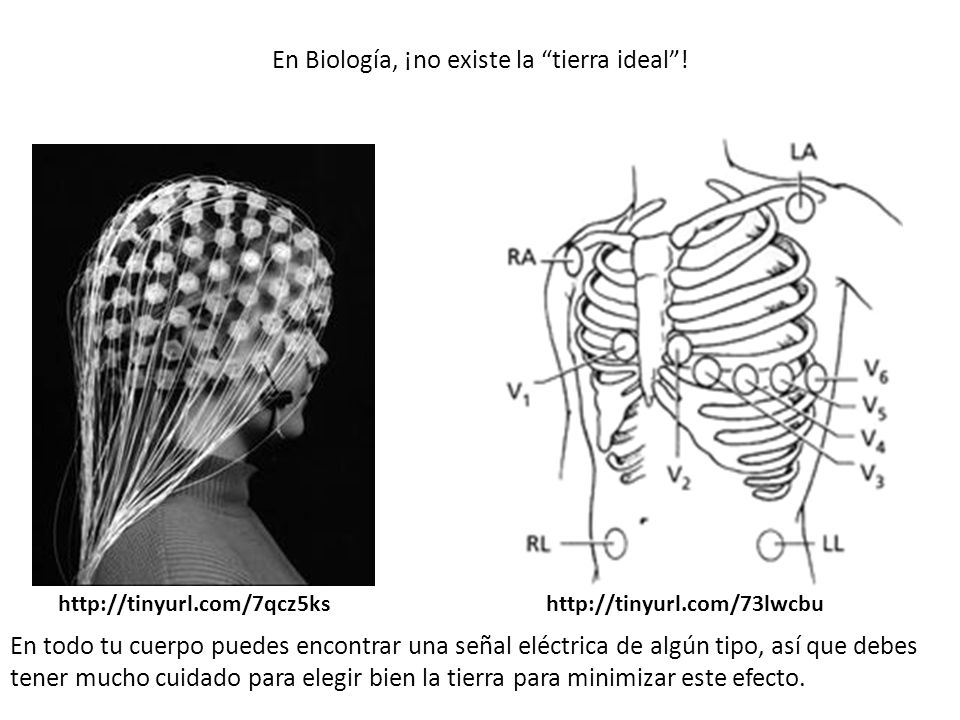

5 En Biología, ¡no existe la “tierra ideal”!
En todo tu cuerpo puedes encontrar una señal eléctrica de algún tipo, así que debes tener mucho cuidado para elegir bien la tierra para minimizar este efecto.

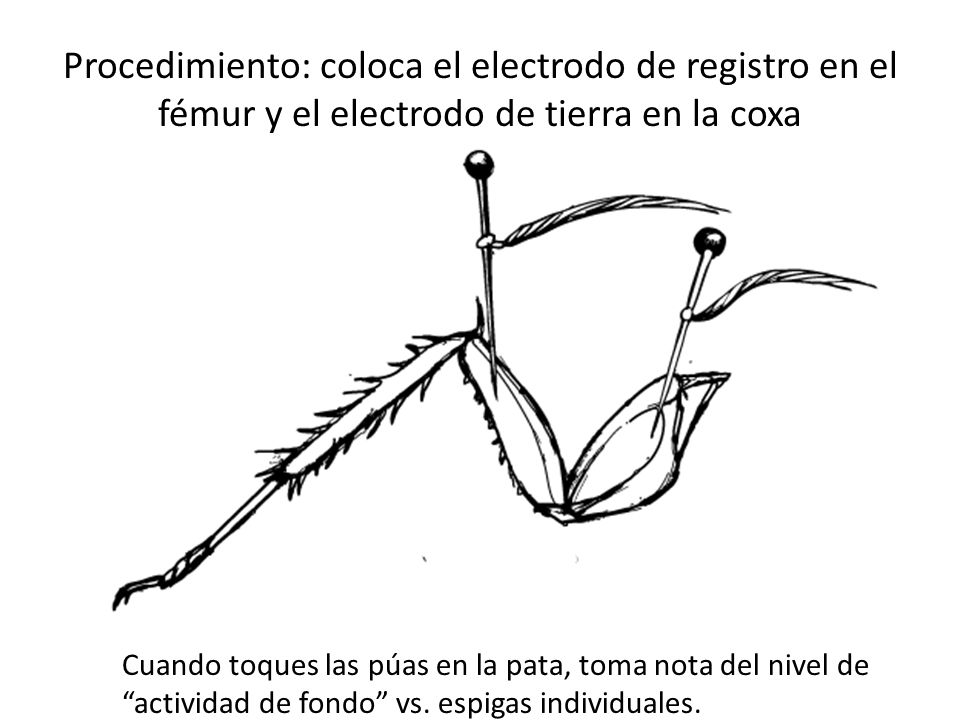

6 Procedimiento: coloca el electrodo de registro en el fémur y el electrodo de tierra en la coxa
Cuando toques las púas en la pata, toma nota del nivel de “actividad de fondo” vs. espigas individuales.

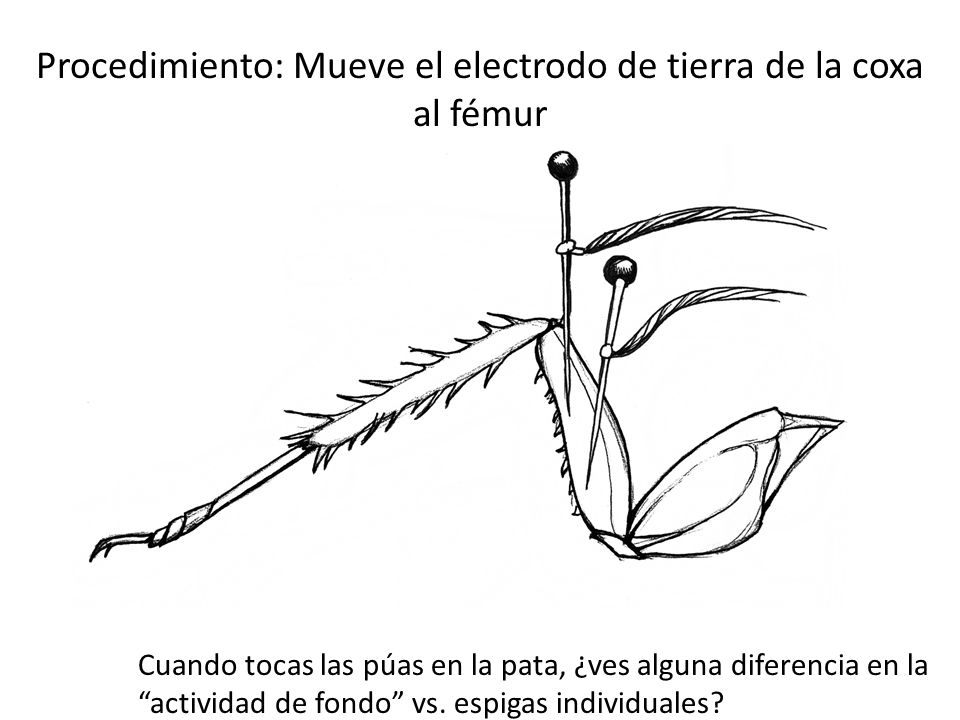

7 Procedimiento: Mueve el electrodo de tierra de la coxa al fémur
Cuando tocas las púas en la pata, ¿ves alguna diferencia en la “actividad de fondo” vs. espigas individuales?

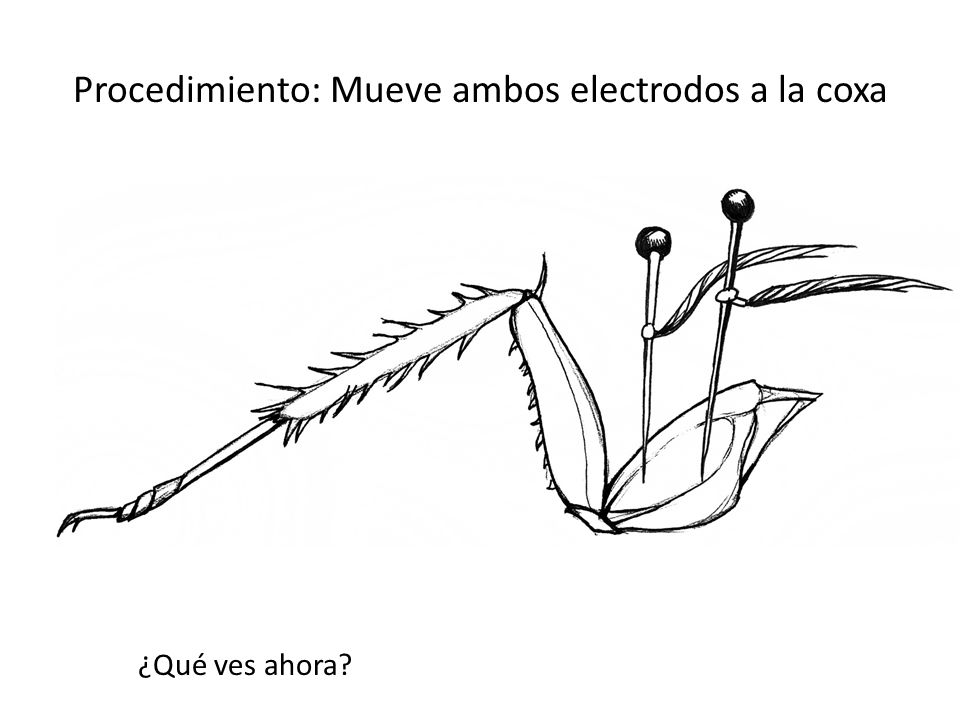

8 Procedimiento: Mueve ambos electrodos a la coxa
¿Qué ves ahora?
