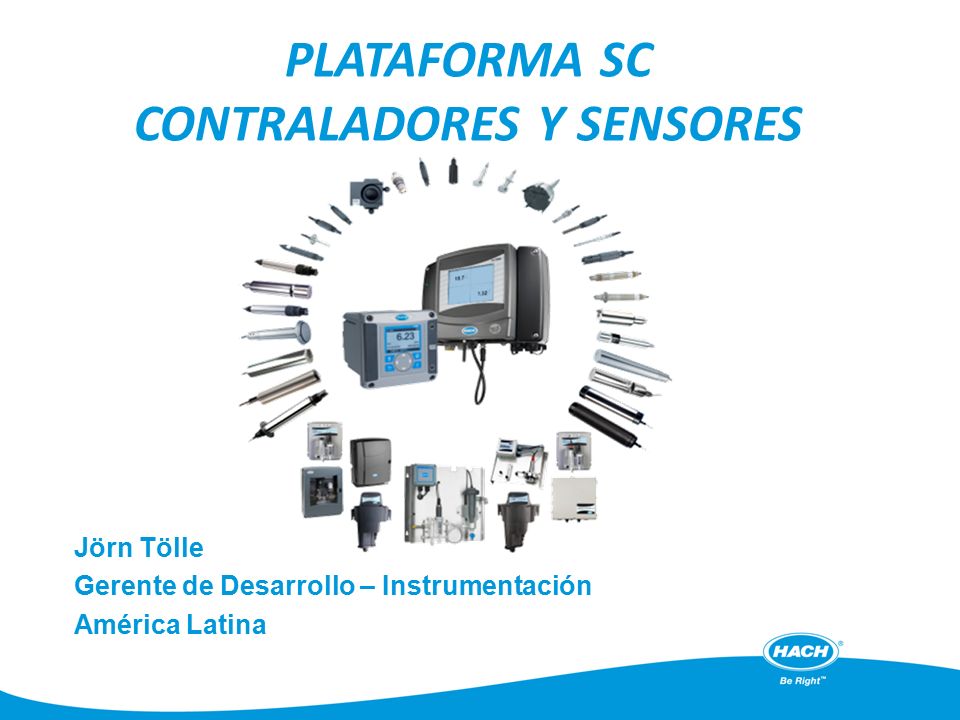

1 PLATAFORMA SC CONTRALADORES Y SENSORES Jörn Tölle Gerente de Desarrollo – Instrumentación América Latina

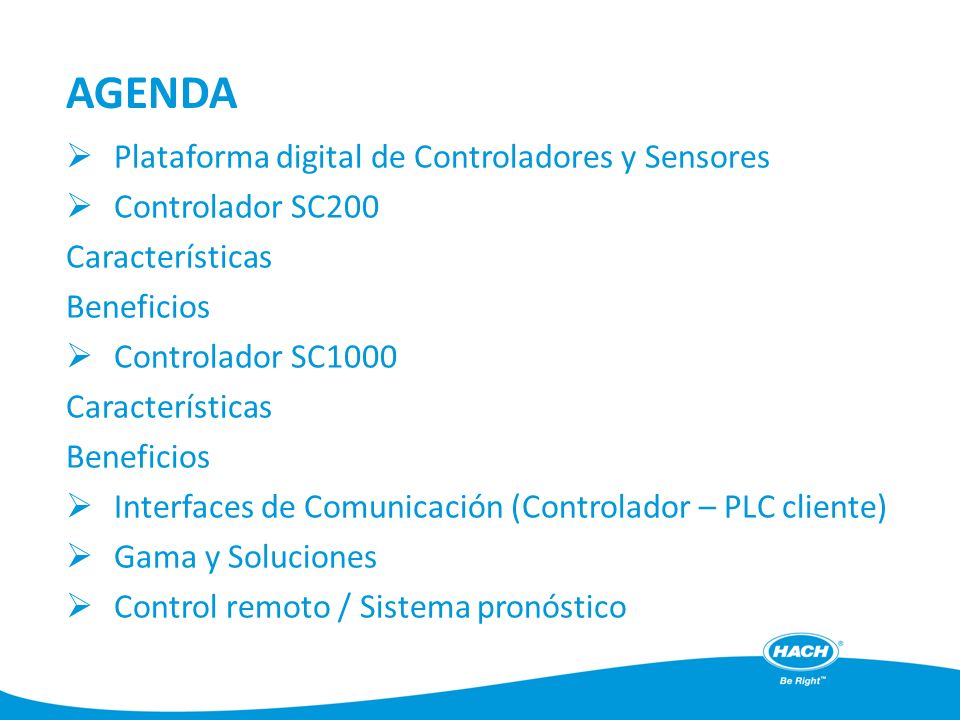

2  Plataforma digital de Controladores y Sensores  Controlador SC200 Características Beneficios  Controlador SC1000 Características Beneficios  Interfaces de Comunicación (Controlador – PLC cliente)  Gama y Soluciones  Control remoto / Sistema pronóstico AGENDA

3 ¿Qué significa “SC”? Standard Controller SC significa Standard Controller (Controlador Estándar), dando nombre a una Plataforma digital de Controladores, que ofrece una consistente plataforma para  Operación con sensor único  Sensor Múltiple / Operación con Parámetro Múltiple  Soluciones en Red para Puntos Múltiples de Medida Permitiendo la Integración de Sensores analógicos Externos

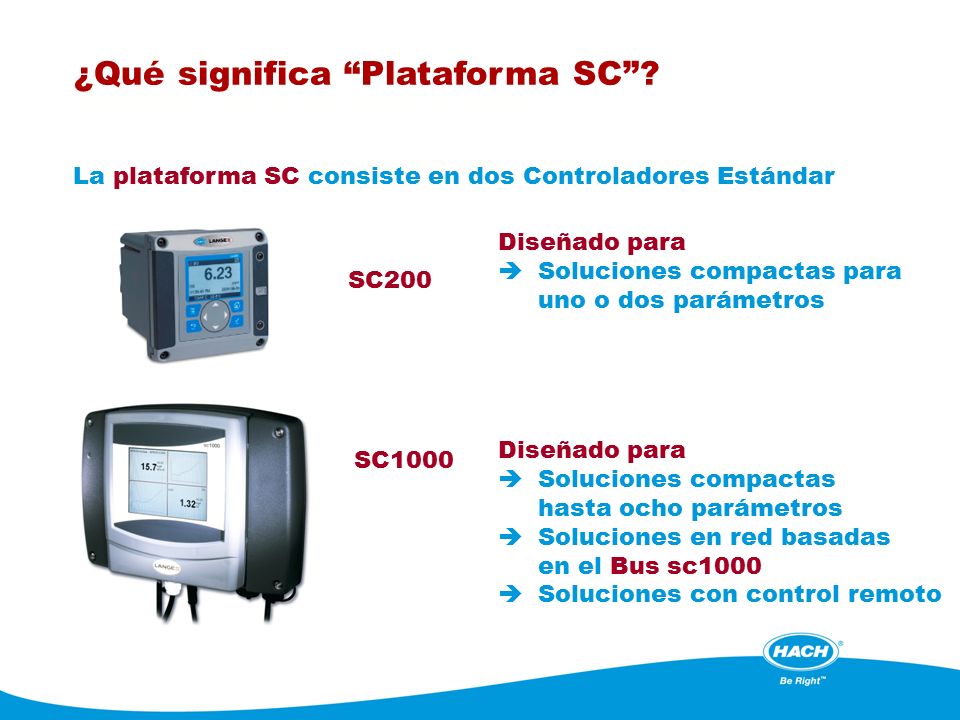

4 ¿Qué significa “Plataforma SC”? Plataforma de Controlador Estándar La plataforma SC consiste en dos Controladores Estándar Diseñado para  Soluciones compactas para uno o dos parámetros SC200 SC1000 Diseñado para  Soluciones compactas hasta ocho parámetros  Soluciones en red basadas en el Bus sc1000  Soluciones con control remoto

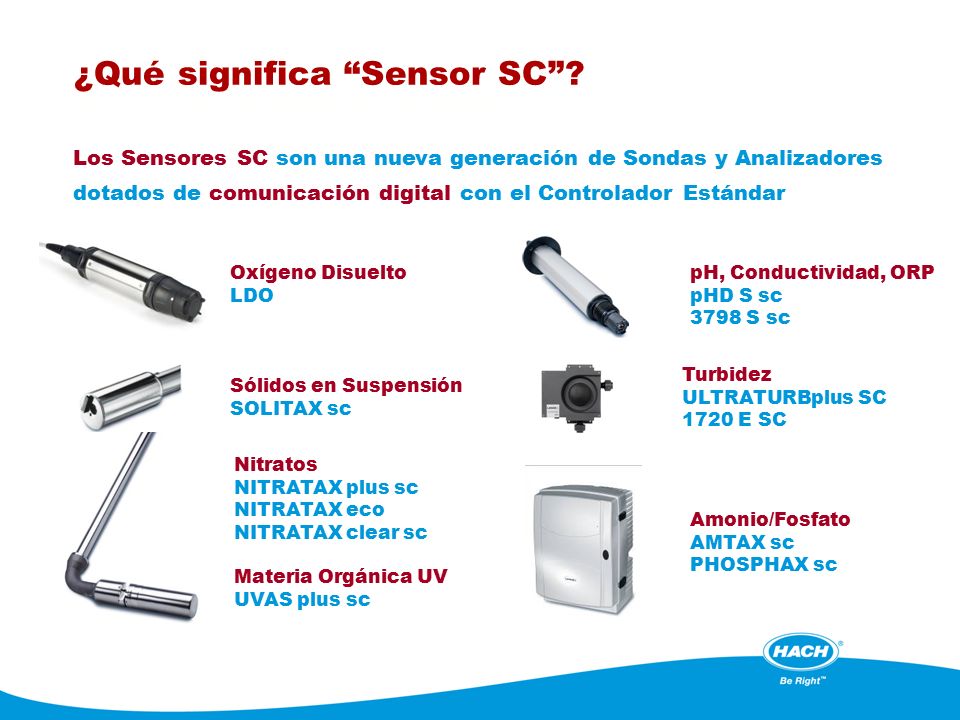

5 ¿Qué significa “Sensor SC”? Sensor para Controlador Estándar Los Sensores SC son una nueva generación de Sondas y Analizadores dotados de comunicación digital con el Controlador Estándar Nitratos NITRATAX plus sc NITRATAX eco NITRATAX clear sc Materia Orgánica UV UVAS plus sc Oxígeno Disuelto LDO Sólidos en Suspensión SOLITAX sc Turbidez ULTRATURBplus SC 1720 E SC pH, Conductividad, ORP pHD S sc 3798 S sc Amonio/Fosfato AMTAX sc PHOSPHAX sc

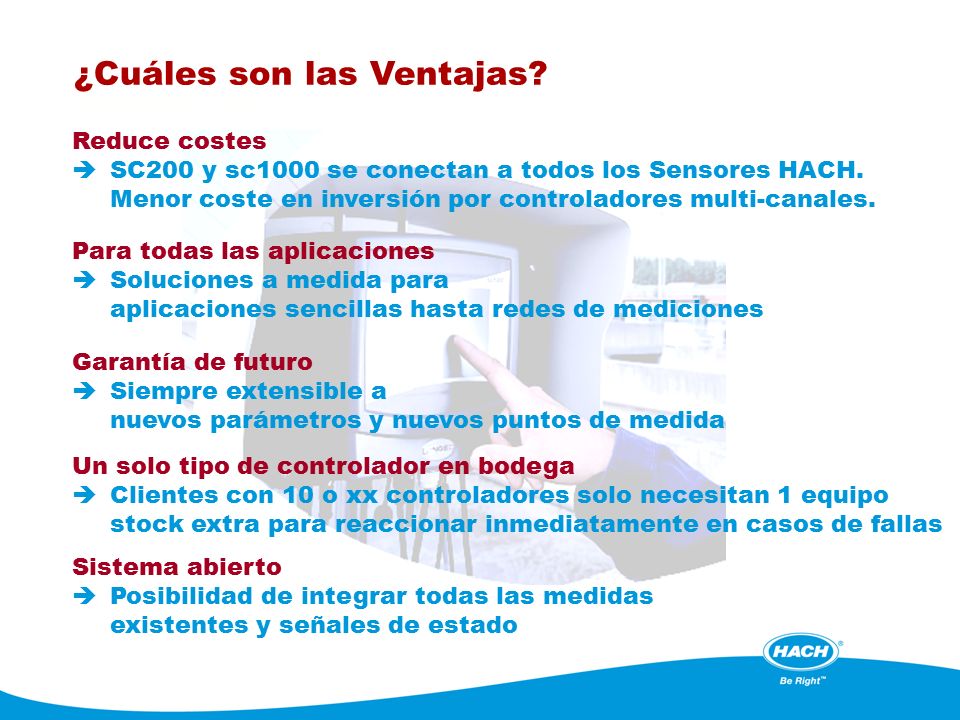

6 ¿Cuáles son las Ventajas? Plataforma SC Reduce costes  SC200 y sc1000 se conectan a todos los Sensores HACH. Menor coste en inversión por controladores multi-canales. Para todas las aplicaciones  Soluciones a medida para aplicaciones sencillas hasta redes de mediciones Garantía de futuro  Siempre extensible a nuevos parámetros y nuevos puntos de medida Un solo tipo de controlador en bodega  Clientes con 10 o xx controladores solo necesitan 1 equipo stock extra para reaccionar inmediatamente en casos de fallas Sistema abierto  Posibilidad de integrar todas las medidas existentes y señales de estado

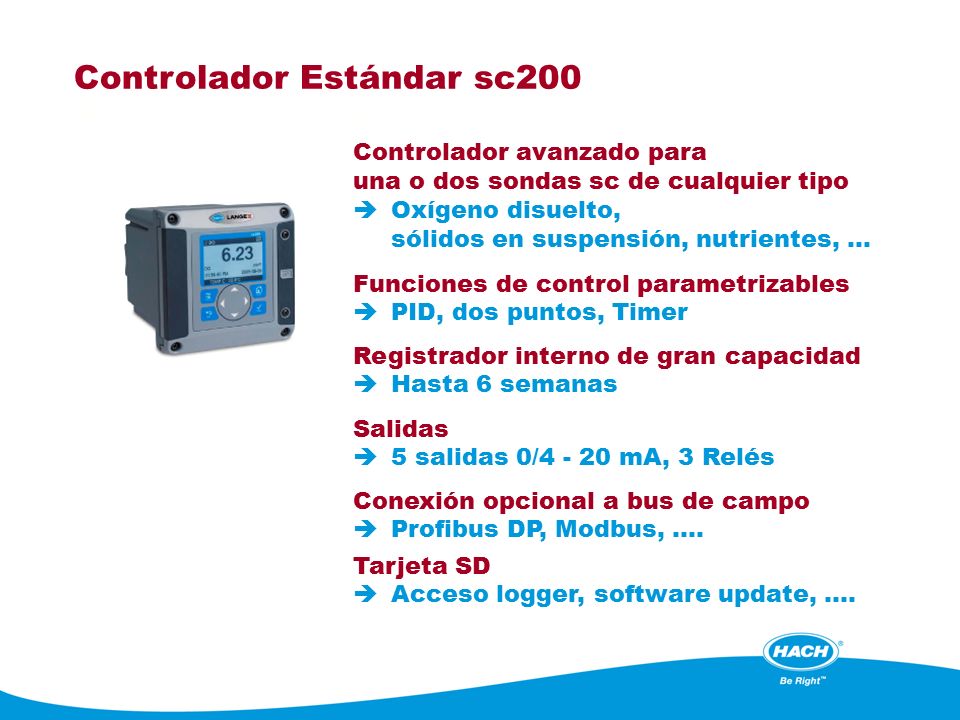

7 Controlador Estándar sc200 Medida de uno o dos parámetros Controlador avanzado para una o dos sondas sc de cualquier tipo  Oxígeno disuelto, sólidos en suspensión, nutrientes,... Funciones de control parametrizables  PID, dos puntos, Timer Registrador interno de gran capacidad  Hasta 6 semanas Salidas  5 salidas 0/4 - 20 mA, 3 Relés Conexión opcional a bus de campo  Profibus DP, Modbus,.... Tarjeta SD  Acceso logger, software update,....

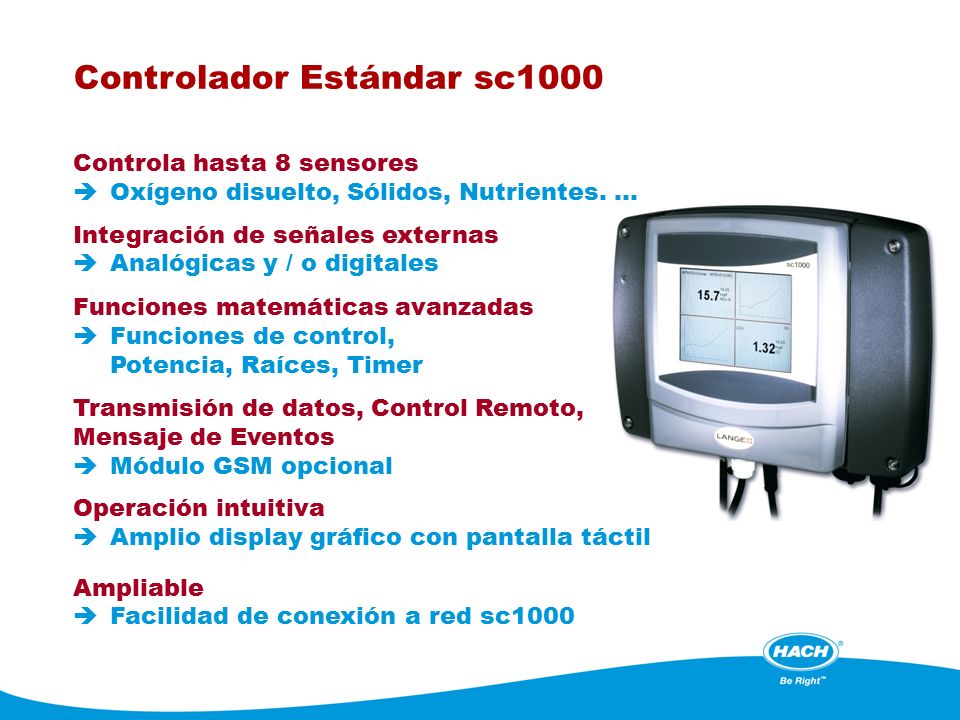

8 Controlador Estándar sc1000 Controlador para varios parámetros y puntos de medida Controla hasta 8 sensores  Oxígeno disuelto, Sólidos, Nutrientes,... Integración de señales externas  Analógicas y / o digitales Funciones matemáticas avanzadas  Funciones de control, Potencia, Raíces, Timer Transmisión de datos, Control Remoto, Mensaje de Eventos  Módulo GSM opcional Operación intuitiva  Amplio display gráfico con pantalla táctil Ampliable  Facilidad de conexión a red sc1000

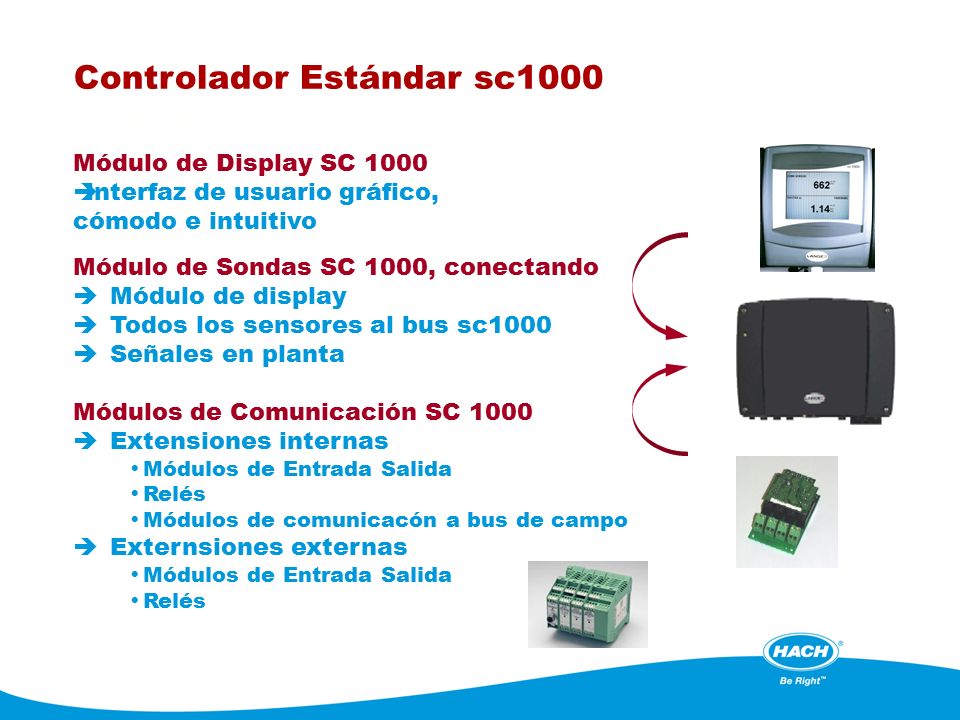

9 Controlador Estándar sc1000 Componentes Módulo de Sondas SC 1000, conectando  Módulo de display  Todos los sensores al bus sc1000  Señales en planta Módulos de Comunicación SC 1000  Extensiones internas  Módulos de Entrada Salida  Relés  Módulos de comunicacón a bus de campo  Externsiones externas  Módulos de Entrada Salida  Relés Módulo de Display SC 1000  Interfaz de usuario gráfico, cómodo e intuitivo

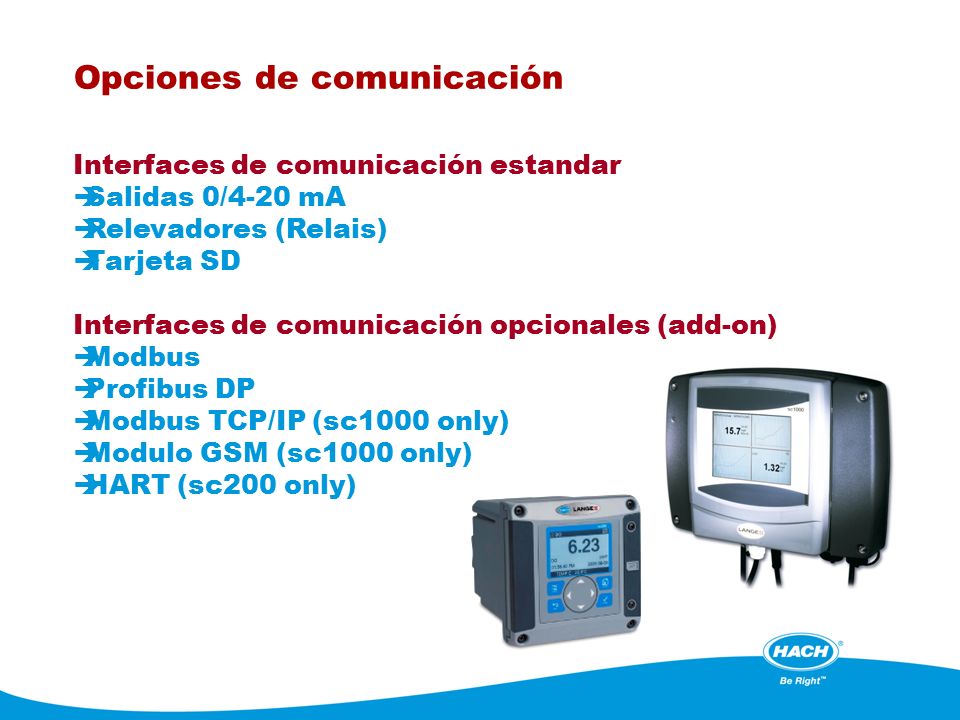

10 Opciones de comunicación Interfaces de comunicación estandar  Salidas 0/4-20 mA  Relevadores (Relais)  Tarjeta SD Interfaces de comunicación opcionales (add-on)  Modbus  Profibus DP  Modbus TCP/IP (sc1000 only)  Modulo GSM (sc1000 only)  HART (sc200 only)

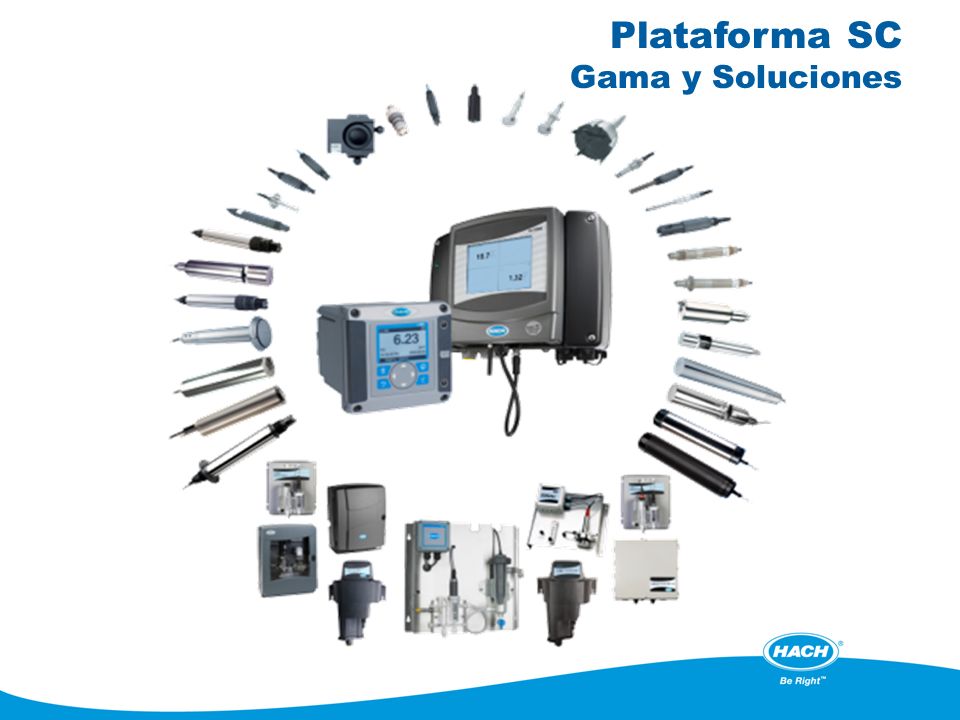

11 Plataforma SC Gama y Soluciones

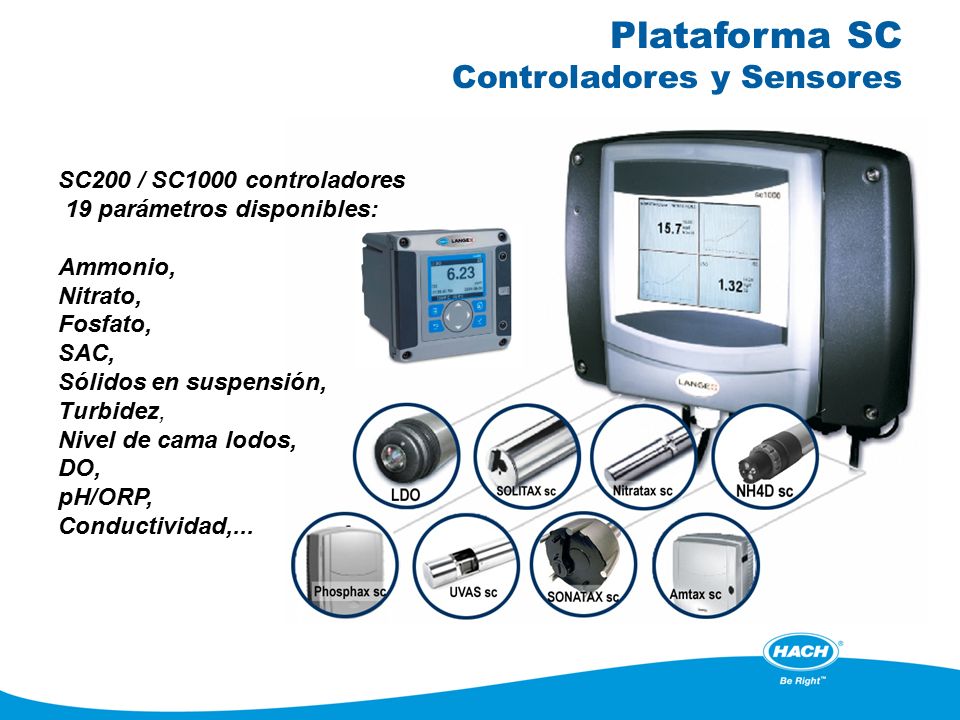

12 Plataforma SC Controladores y Sensores SC200 / SC1000 controladores 19 parámetros disponibles: Ammonio, Nitrato, Fosfato, SAC, Sólidos en suspensión, Turbidez, Nivel de cama lodos, DO, pH/ORP, Conductividad,...

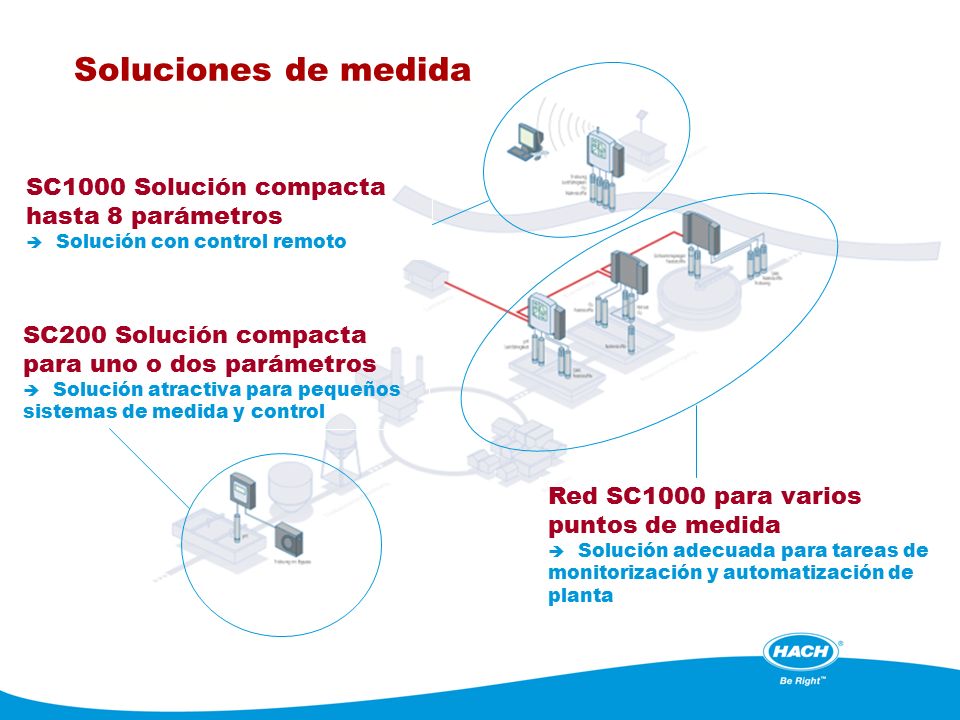

13 Soluciones de medida Soluciones compactas o en red SC200 Solución compacta para uno o dos parámetros  Solución atractiva para pequeños sistemas de medida y control SC1000 Solución compacta hasta 8 parámetros  Solución con control remoto Red SC1000 para varios puntos de medida  Solución adecuada para tareas de monitorización y automatización de planta

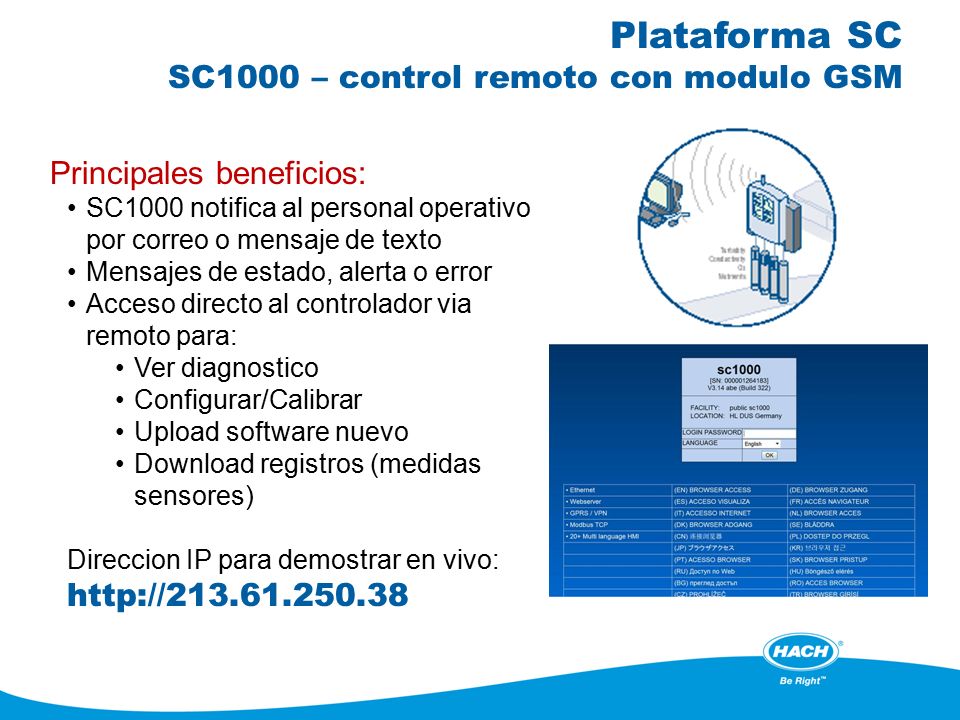

14 Plataforma SC SC1000 – control remoto con modulo GSM Principales beneficios: SC1000 notifica al personal operativo por correo o mensaje de texto Mensajes de estado, alerta o error Acceso directo al controlador via remoto para: Ver diagnostico Configurar/Calibrar Upload software nuevo Download registros (medidas sensores) Direccion IP para demostrar en vivo: http://213.61.250.38

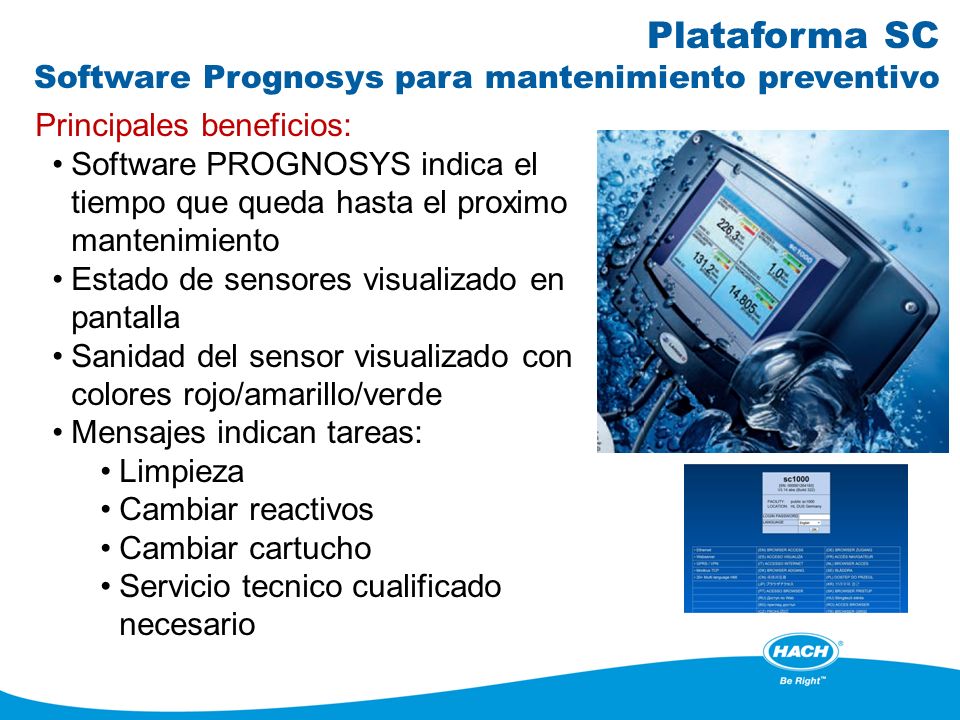

15 Plataforma SC Software Prognosys para mantenimiento preventivo Principales beneficios: Software PROGNOSYS indica el tiempo que queda hasta el proximo mantenimiento Estado de sensores visualizado en pantalla Sanidad del sensor visualizado con colores rojo/amarillo/verde Mensajes indican tareas: Limpieza Cambiar reactivos Cambiar cartucho Servicio tecnico cualificado necesario

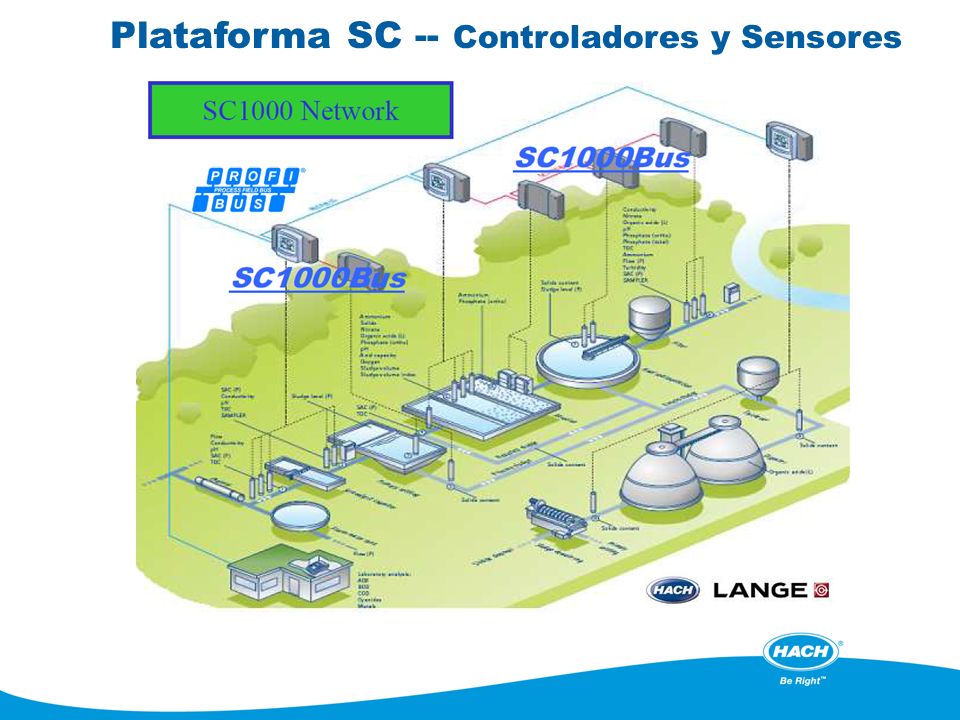

16 Plataforma SC -- Controladores y Sensores

17 GRACIAS POR SU ATENCIÓN! Jörn Tölle Gerente de Desarrollo – Instrumentación América Latina
