1 Administracion de almacenes Localizacion Y distribucion de almacenes

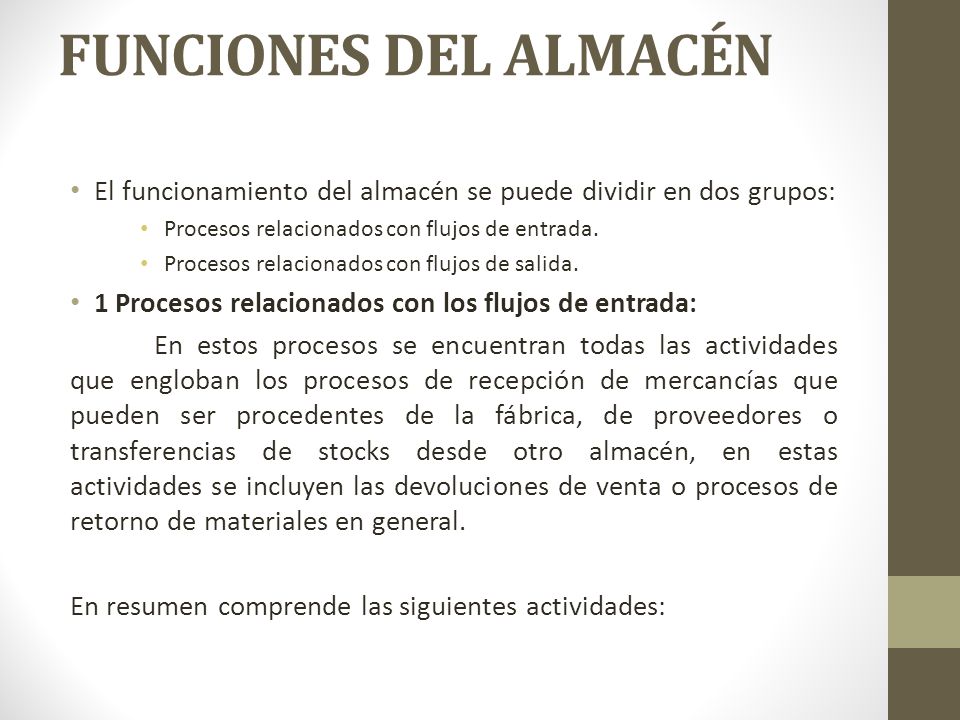

2 FUNCIONES DEL ALMACÉN El funcionamiento del almacén se puede dividir en dos grupos: Procesos relacionados con flujos de entrada. Procesos relacionados con flujos de salida. 1 Procesos relacionados con los flujos de entrada: En estos procesos se encuentran todas las actividades que engloban los procesos de recepción de mercancías que pueden ser procedentes de la fábrica, de proveedores o transferencias de stocks desde otro almacén, en estas actividades se incluyen las devoluciones de venta o procesos de retorno de materiales en general. En resumen comprende las siguientes actividades:

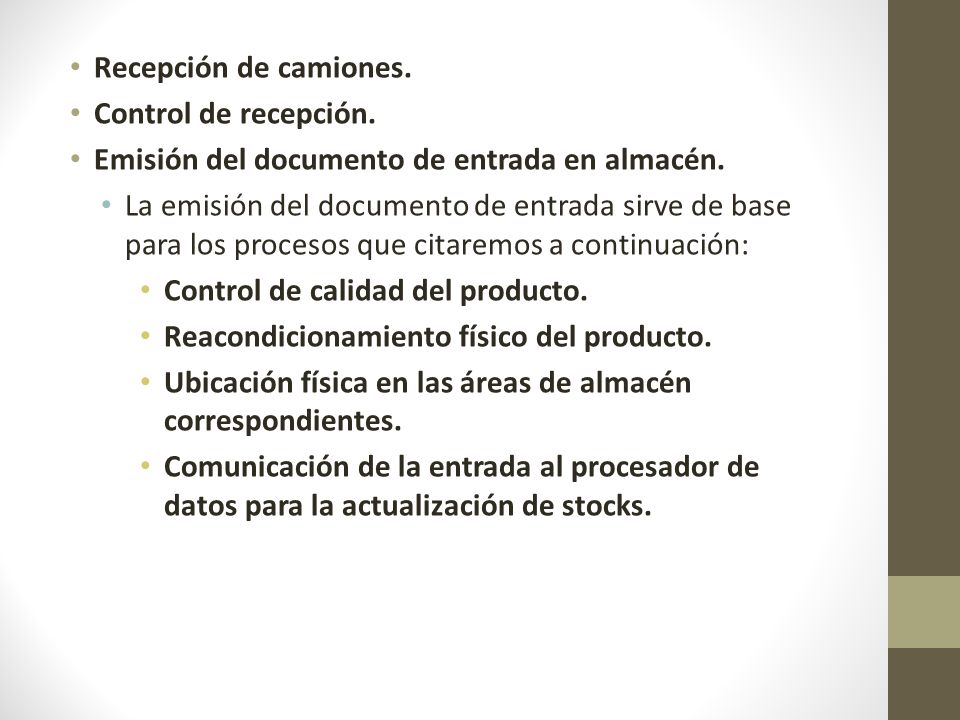

3 Recepción de camiones. Control de recepción. Emisión del documento de entrada en almacén. La emisión del documento de entrada sirve de base para los procesos que citaremos a continuación: Control de calidad del producto. Reacondicionamiento físico del producto. Ubicación física en las áreas de almacén correspondientes. Comunicación de la entrada al procesador de datos para la actualización de stocks.

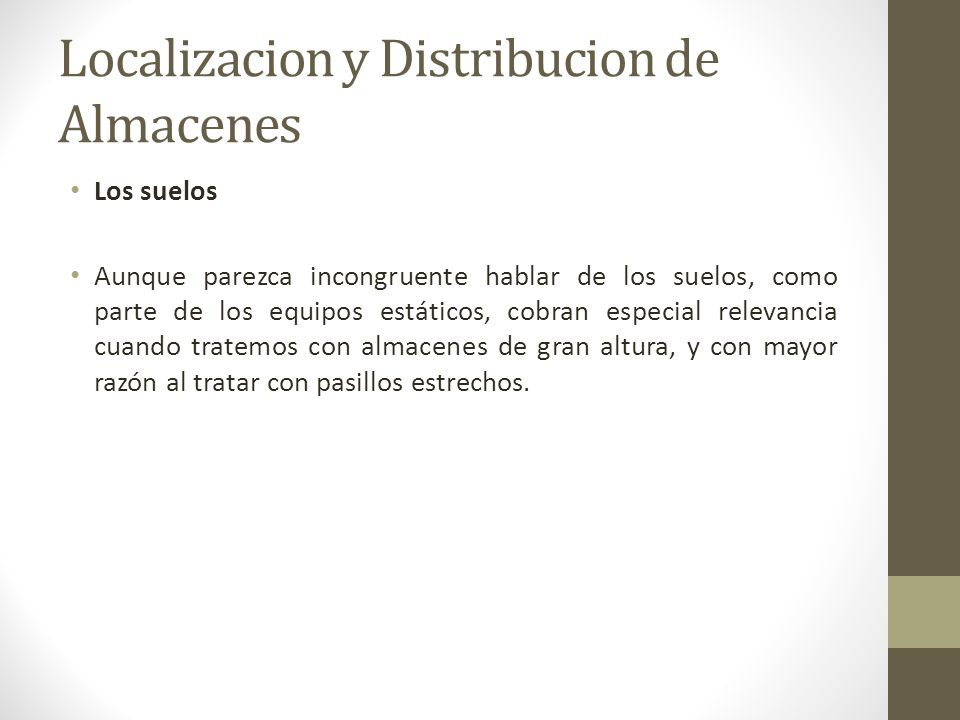

4 Localizacion y Distribucion de Almacenes Los suelos Aunque parezca incongruente hablar de los suelos, como parte de los equipos estáticos, cobran especial relevancia cuando tratemos con almacenes de gran altura, y con mayor razón al tratar con pasillos estrechos.

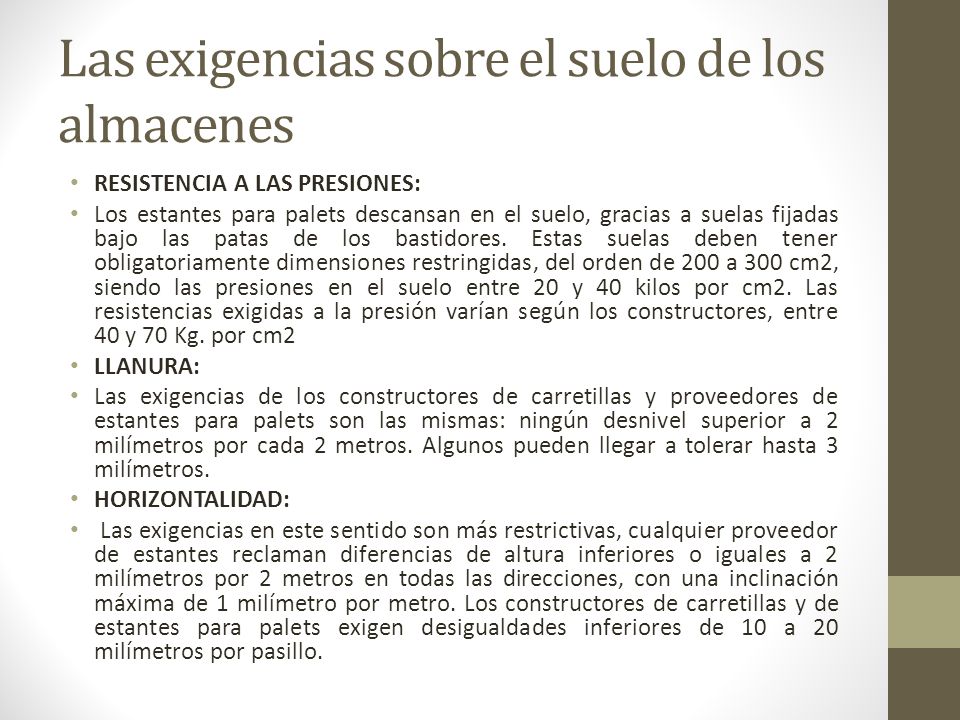

5 Las exigencias sobre el suelo de los almacenes RESISTENCIA A LAS PRESIONES: Los estantes para palets descansan en el suelo, gracias a suelas fijadas bajo las patas de los bastidores. Estas suelas deben tener obligatoriamente dimensiones restringidas, del orden de 200 a 300 cm2, siendo las presiones en el suelo entre 20 y 40 kilos por cm2. Las resistencias exigidas a la presión varían según los constructores, entre 40 y 70 Kg. por cm2 LLANURA: Las exigencias de los constructores de carretillas y proveedores de estantes para palets son las mismas: ningún desnivel superior a 2 milímetros por cada 2 metros. Algunos pueden llegar a tolerar hasta 3 milímetros. HORIZONTALIDAD: Las exigencias en este sentido son más restrictivas, cualquier proveedor de estantes reclaman diferencias de altura inferiores o iguales a 2 milímetros por 2 metros en todas las direcciones, con una inclinación máxima de 1 milímetro por metro. Los constructores de carretillas y de estantes para palets exigen desigualdades inferiores de 10 a 20 milímetros por pasillo.

6 Las Estanterías Los estantes para palets, están formados por bastidores verticales, sobre los que se enganchan las tablas horizontales. Las diferencias entre los distintos modelos de estantes, radican fundamentalmente en: El contrachapado de los perfiles de los bastidores, que tienen mayor o menor volumen para asegurar la rigidez de los mismos. En las durezas o espesores de los aceros utilizados. En los agujeros para enganchar las tablas. En el modo de unir los bastidores, que habitualmente es por soldadura o por fijación con pernos. A efectos de realizar un primer cálculo de los volúmenes del almacén, habría que tener en cuenta los siguientes valores: Espesor de los bastidores que es del orden de 100 mm. Espesor de las tablas entre 50 y 160 mm. en función de los modelos, de la carga y de la anchura de los alvéolos.

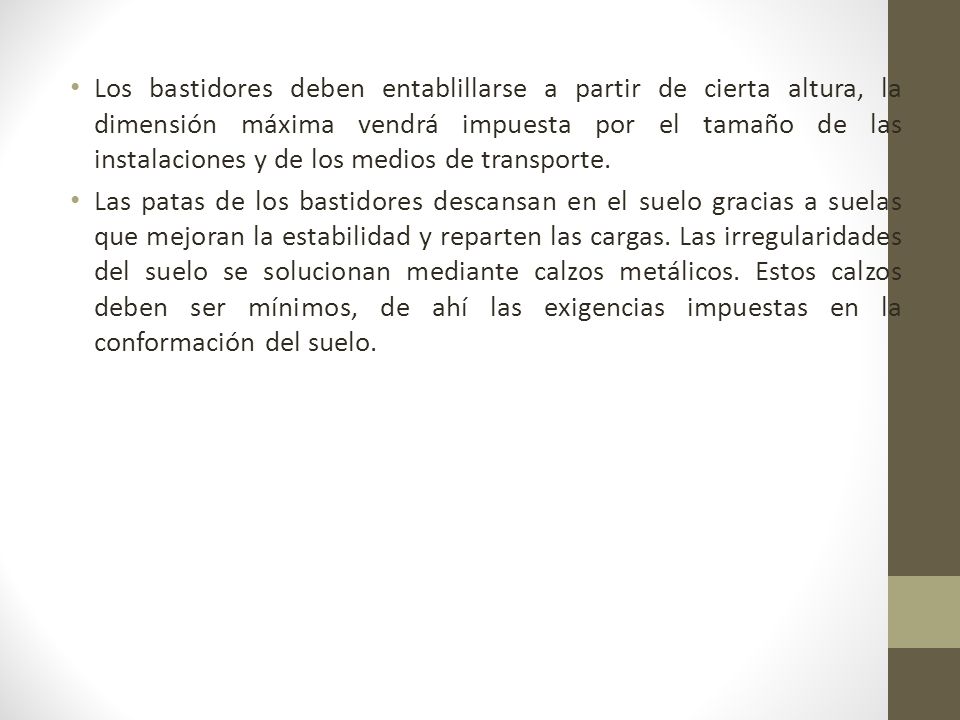

7 Los bastidores deben entablillarse a partir de cierta altura, la dimensión máxima vendrá impuesta por el tamaño de las instalaciones y de los medios de transporte. Las patas de los bastidores descansan en el suelo gracias a suelas que mejoran la estabilidad y reparten las cargas. Las irregularidades del suelo se solucionan mediante calzos metálicos. Estos calzos deben ser mínimos, de ahí las exigencias impuestas en la conformación del suelo.

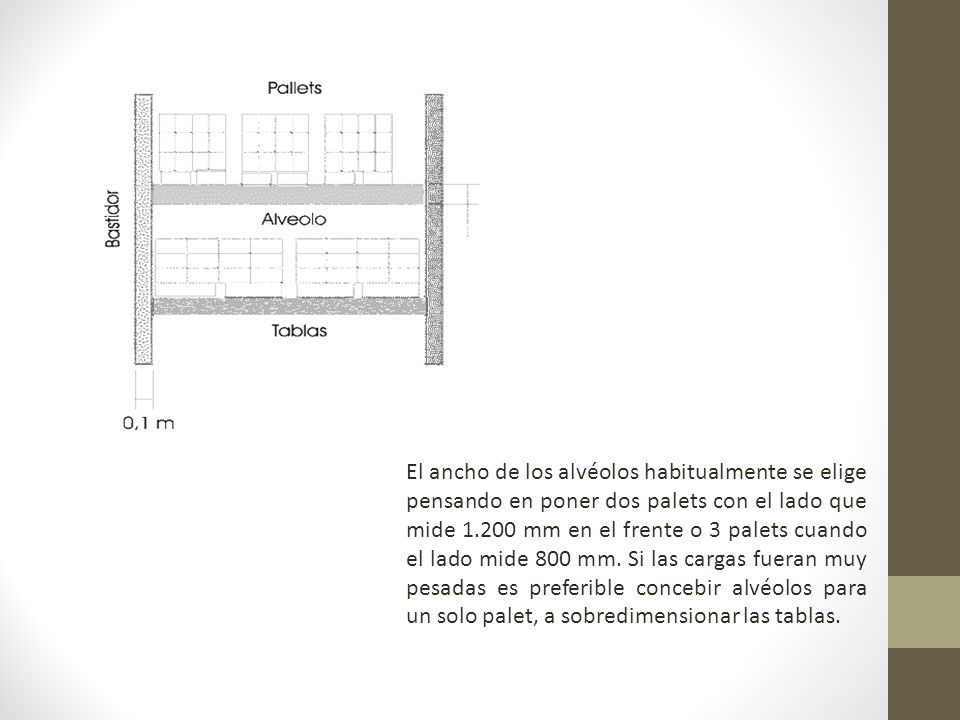

8 El ancho de los alvéolos habitualmente se elige pensando en poner dos palets con el lado que mide 1.200 mm en el frente o 3 palets cuando el lado mide 800 mm. Si las cargas fueran muy pesadas es preferible concebir alvéolos para un solo palet, a sobredimensionar las tablas.

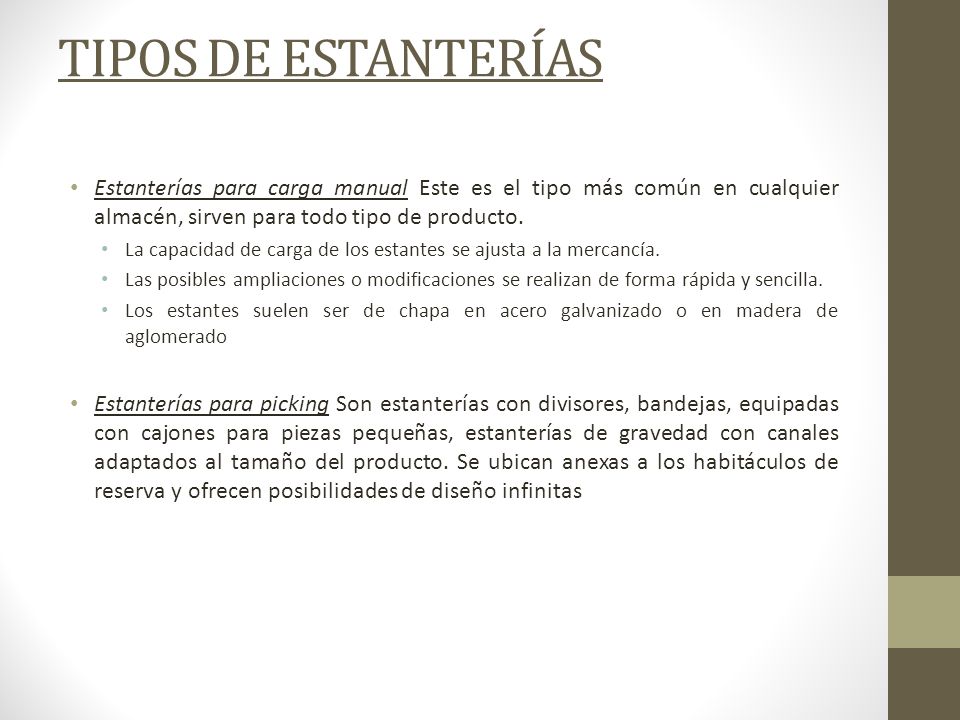

9 TIPOS DE ESTANTERÍAS Estanterías para carga manual Este es el tipo más común en cualquier almacén, sirven para todo tipo de producto. La capacidad de carga de los estantes se ajusta a la mercancía. Las posibles ampliaciones o modificaciones se realizan de forma rápida y sencilla. Los estantes suelen ser de chapa en acero galvanizado o en madera de aglomerado Estanterías para picking Son estanterías con divisores, bandejas, equipadas con cajones para piezas pequeñas, estanterías de gravedad con canales adaptados al tamaño del producto. Se ubican anexas a los habitáculos de reserva y ofrecen posibilidades de diseño infinitas

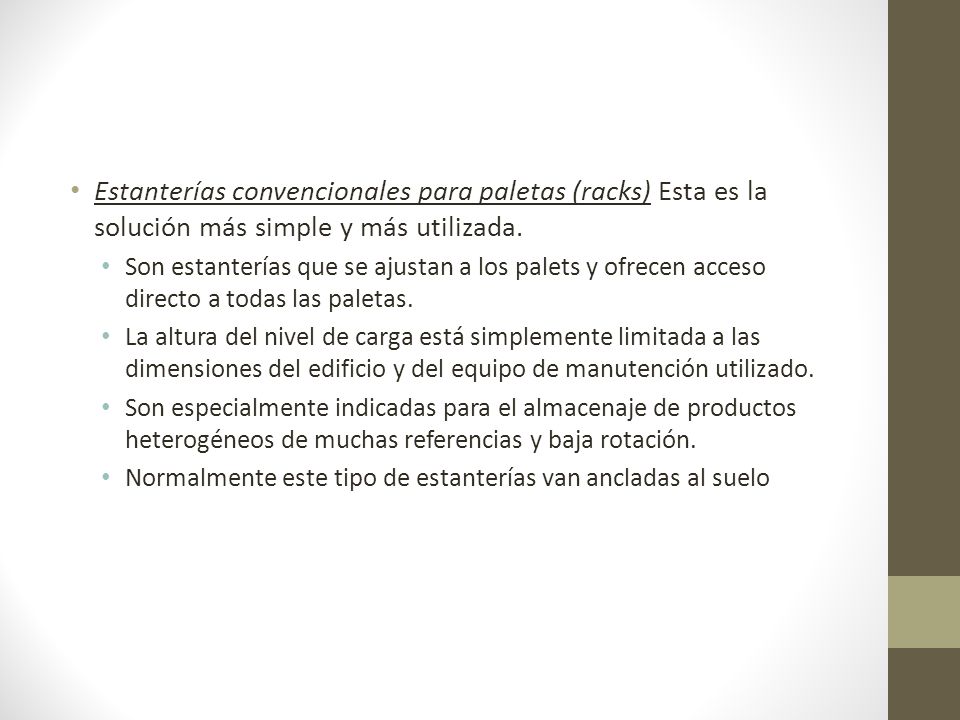

10 Estanterías convencionales para paletas (racks) Esta es la solución más simple y más utilizada. Son estanterías que se ajustan a los palets y ofrecen acceso directo a todas las paletas. La altura del nivel de carga está simplemente limitada a las dimensiones del edificio y del equipo de manutención utilizado. Son especialmente indicadas para el almacenaje de productos heterogéneos de muchas referencias y baja rotación. Normalmente este tipo de estanterías van ancladas al suelo

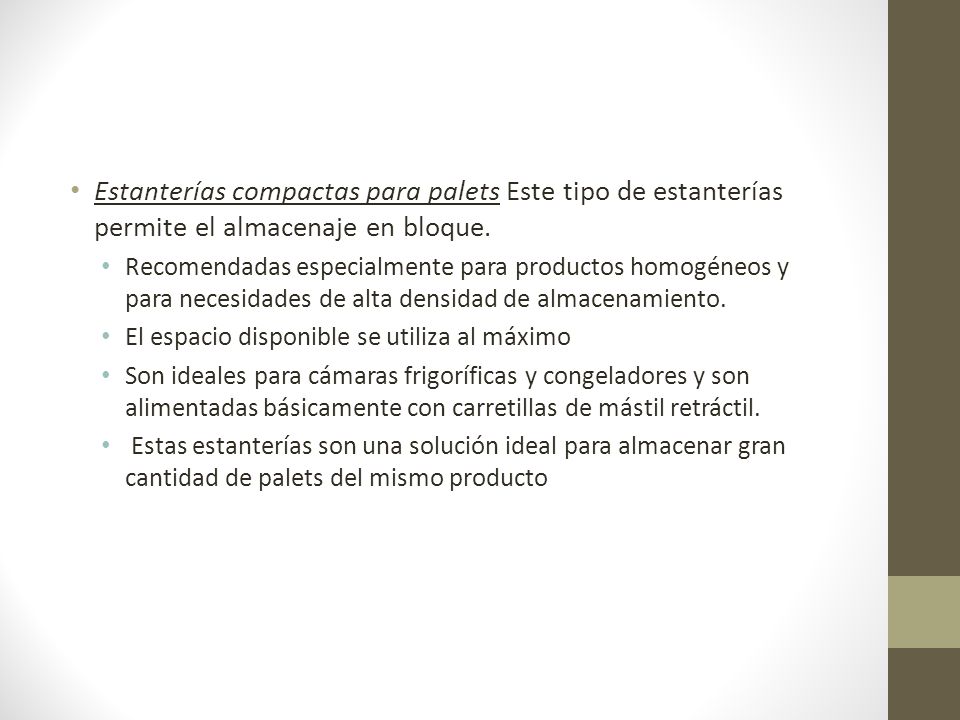

11 Estanterías compactas para palets Este tipo de estanterías permite el almacenaje en bloque. Recomendadas especialmente para productos homogéneos y para necesidades de alta densidad de almacenamiento. El espacio disponible se utiliza al máximo Son ideales para cámaras frigoríficas y congeladores y son alimentadas básicamente con carretillas de mástil retráctil. Estas estanterías son una solución ideal para almacenar gran cantidad de palets del mismo producto

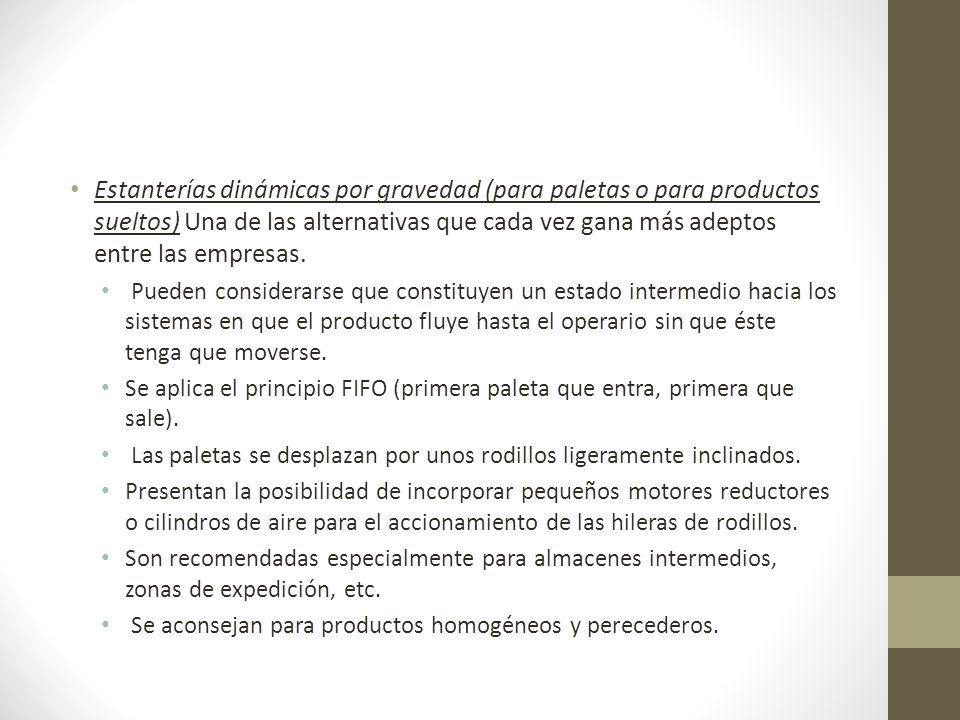

12 Estanterías dinámicas por gravedad (para paletas o para productos sueltos) Una de las alternativas que cada vez gana más adeptos entre las empresas. Pueden considerarse que constituyen un estado intermedio hacia los sistemas en que el producto fluye hasta el operario sin que éste tenga que moverse. Se aplica el principio FIFO (primera paleta que entra, primera que sale). Las paletas se desplazan por unos rodillos ligeramente inclinados. Presentan la posibilidad de incorporar pequeños motores reductores o cilindros de aire para el accionamiento de las hileras de rodillos. Son recomendadas especialmente para almacenes intermedios, zonas de expedición, etc. Se aconsejan para productos homogéneos y perecederos.

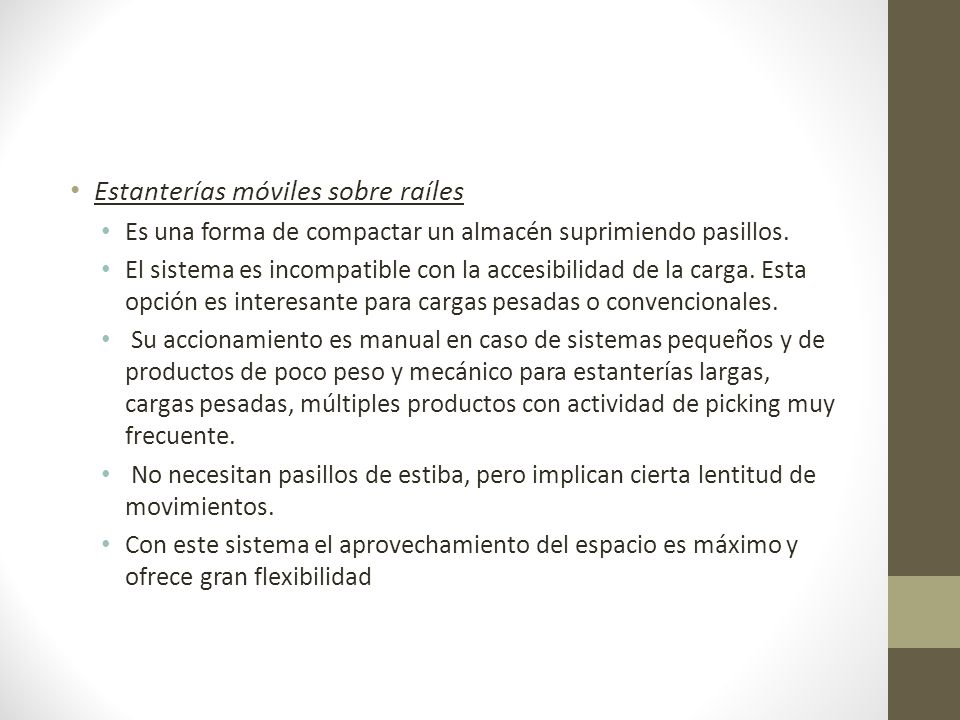

13 Estanterías móviles sobre raíles Es una forma de compactar un almacén suprimiendo pasillos. El sistema es incompatible con la accesibilidad de la carga. Esta opción es interesante para cargas pesadas o convencionales. Su accionamiento es manual en caso de sistemas pequeños y de productos de poco peso y mecánico para estanterías largas, cargas pesadas, múltiples productos con actividad de picking muy frecuente. No necesitan pasillos de estiba, pero implican cierta lentitud de movimientos. Con este sistema el aprovechamiento del espacio es máximo y ofrece gran flexibilidad

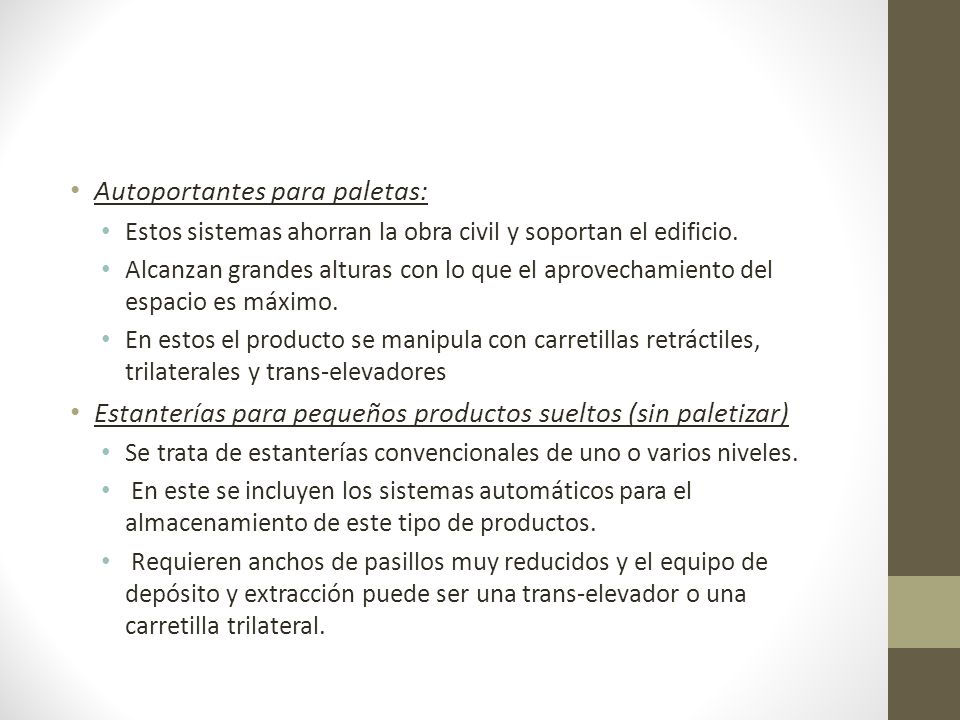

14 Autoportantes para paletas: Estos sistemas ahorran la obra civil y soportan el edificio. Alcanzan grandes alturas con lo que el aprovechamiento del espacio es máximo. En estos el producto se manipula con carretillas retráctiles, trilaterales y trans-elevadores Estanterías para pequeños productos sueltos (sin paletizar) Se trata de estanterías convencionales de uno o varios niveles. En este se incluyen los sistemas automáticos para el almacenamiento de este tipo de productos. Requieren anchos de pasillos muy reducidos y el equipo de depósito y extracción puede ser una trans-elevador o una carretilla trilateral.

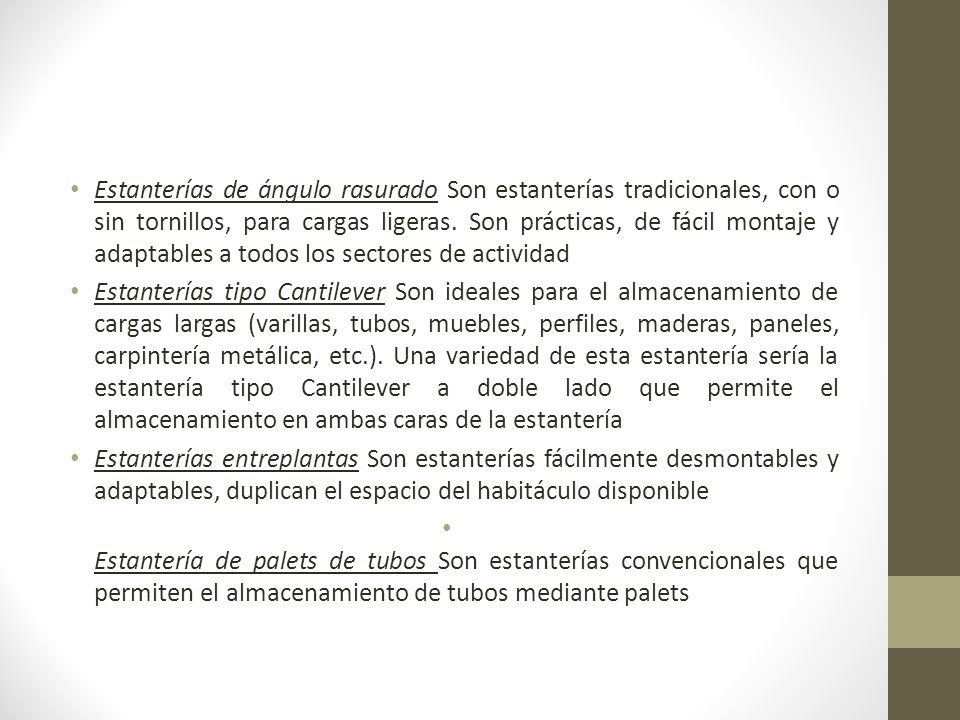

15 Estanterías de ángulo rasurado Son estanterías tradicionales, con o sin tornillos, para cargas ligeras. Son prácticas, de fácil montaje y adaptables a todos los sectores de actividad Estanterías tipo Cantilever Son ideales para el almacenamiento de cargas largas (varillas, tubos, muebles, perfiles, maderas, paneles, carpintería metálica, etc.). Una variedad de esta estantería sería la estantería tipo Cantilever a doble lado que permite el almacenamiento en ambas caras de la estantería Estanterías entreplantas Son estanterías fácilmente desmontables y adaptables, duplican el espacio del habitáculo disponible Estantería de palets de tubos Son estanterías convencionales que permiten el almacenamiento de tubos mediante palets

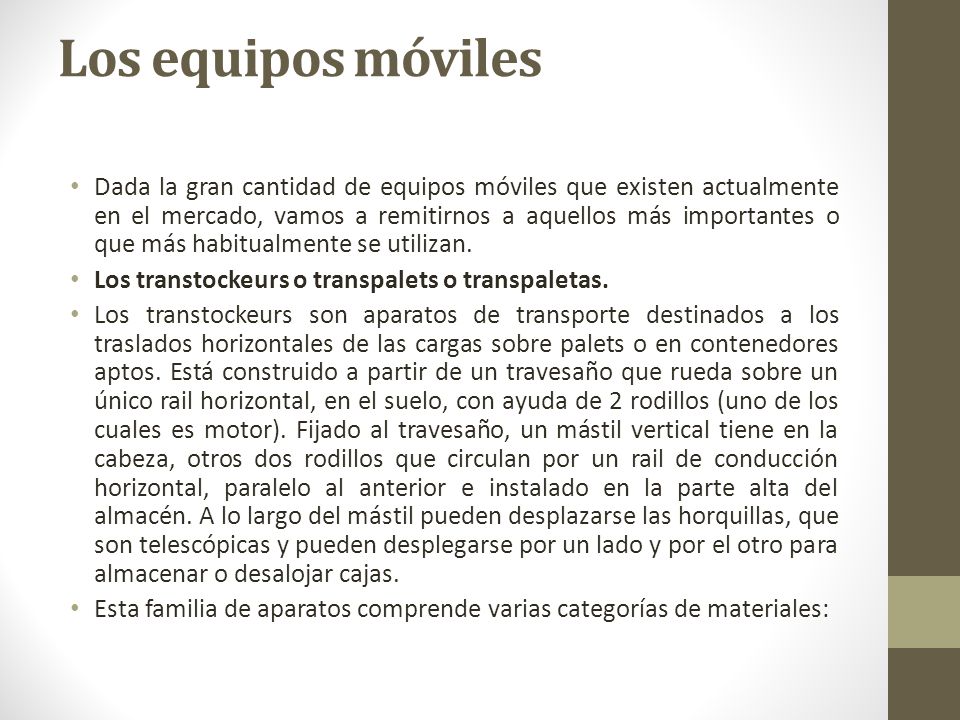

16 Los equipos móviles Dada la gran cantidad de equipos móviles que existen actualmente en el mercado, vamos a remitirnos a aquellos más importantes o que más habitualmente se utilizan. Los transtockeurs o transpalets o transpaletas. Los transtockeurs son aparatos de transporte destinados a los traslados horizontales de las cargas sobre palets o en contenedores aptos. Está construido a partir de un travesaño que rueda sobre un único rail horizontal, en el suelo, con ayuda de 2 rodillos (uno de los cuales es motor). Fijado al travesaño, un mástil vertical tiene en la cabeza, otros dos rodillos que circulan por un rail de conducción horizontal, paralelo al anterior e instalado en la parte alta del almacén. A lo largo del mástil pueden desplazarse las horquillas, que son telescópicas y pueden desplegarse por un lado y por el otro para almacenar o desalojar cajas. Esta familia de aparatos comprende varias categorías de materiales:

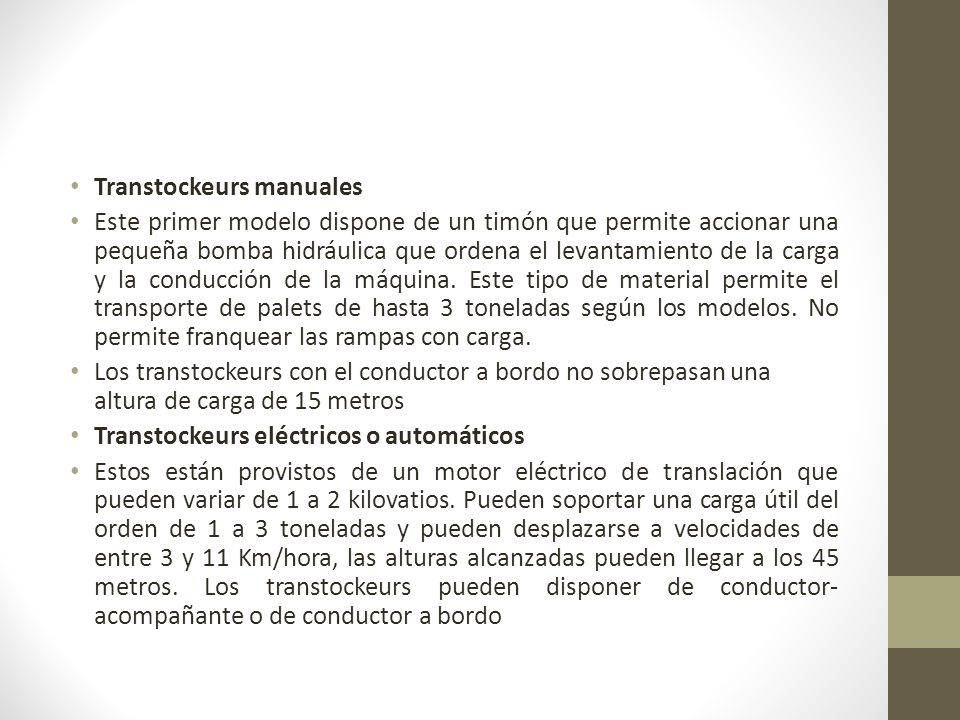

17 Transtockeurs manuales Este primer modelo dispone de un timón que permite accionar una pequeña bomba hidráulica que ordena el levantamiento de la carga y la conducción de la máquina. Este tipo de material permite el transporte de palets de hasta 3 toneladas según los modelos. No permite franquear las rampas con carga. Los transtockeurs con el conductor a bordo no sobrepasan una altura de carga de 15 metros Transtockeurs eléctricos o automáticos Estos están provistos de un motor eléctrico de translación que pueden variar de 1 a 2 kilovatios. Pueden soportar una carga útil del orden de 1 a 3 toneladas y pueden desplazarse a velocidades de entre 3 y 11 Km/hora, las alturas alcanzadas pueden llegar a los 45 metros. Los transtockeurs pueden disponer de conductor- acompañante o de conductor a bordo

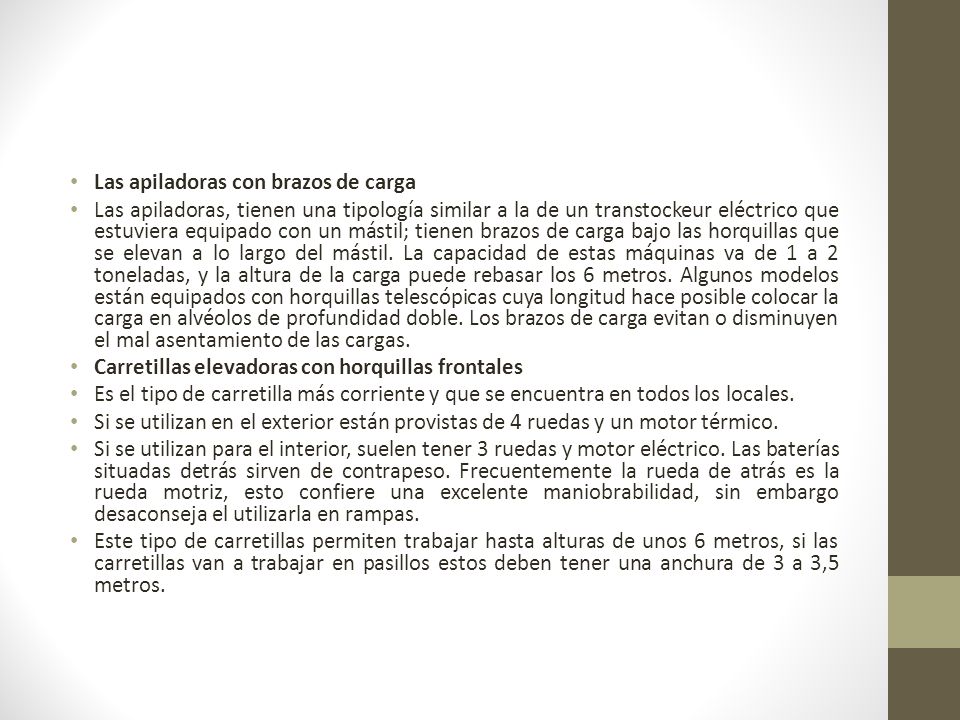

18 Las apiladoras con brazos de carga Las apiladoras, tienen una tipología similar a la de un transtockeur eléctrico que estuviera equipado con un mástil; tienen brazos de carga bajo las horquillas que se elevan a lo largo del mástil. La capacidad de estas máquinas va de 1 a 2 toneladas, y la altura de la carga puede rebasar los 6 metros. Algunos modelos están equipados con horquillas telescópicas cuya longitud hace posible colocar la carga en alvéolos de profundidad doble. Los brazos de carga evitan o disminuyen el mal asentamiento de las cargas. Carretillas elevadoras con horquillas frontales Es el tipo de carretilla más corriente y que se encuentra en todos los locales. Si se utilizan en el exterior están provistas de 4 ruedas y un motor térmico. Si se utilizan para el interior, suelen tener 3 ruedas y motor eléctrico. Las baterías situadas detrás sirven de contrapeso. Frecuentemente la rueda de atrás es la rueda motriz, esto confiere una excelente maniobrabilidad, sin embargo desaconseja el utilizarla en rampas. Este tipo de carretillas permiten trabajar hasta alturas de unos 6 metros, si las carretillas van a trabajar en pasillos estos deben tener una anchura de 3 a 3,5 metros.

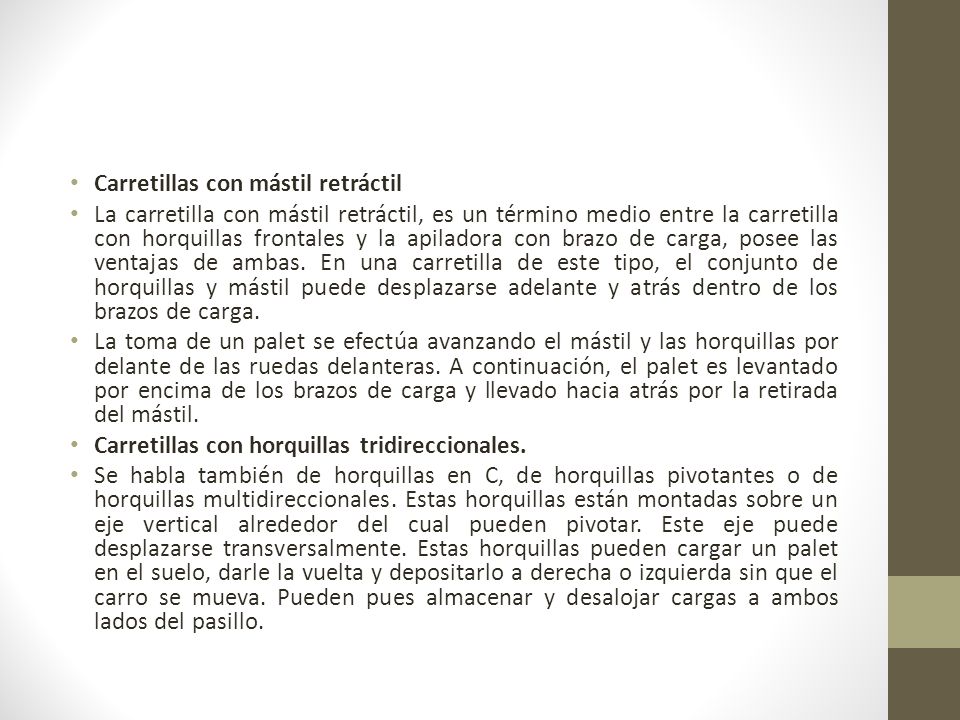

19 Carretillas con mástil retráctil La carretilla con mástil retráctil, es un término medio entre la carretilla con horquillas frontales y la apiladora con brazo de carga, posee las ventajas de ambas. En una carretilla de este tipo, el conjunto de horquillas y mástil puede desplazarse adelante y atrás dentro de los brazos de carga. La toma de un palet se efectúa avanzando el mástil y las horquillas por delante de las ruedas delanteras. A continuación, el palet es levantado por encima de los brazos de carga y llevado hacia atrás por la retirada del mástil. Carretillas con horquillas tridireccionales. Se habla también de horquillas en C, de horquillas pivotantes o de horquillas multidireccionales. Estas horquillas están montadas sobre un eje vertical alrededor del cual pueden pivotar. Este eje puede desplazarse transversalmente. Estas horquillas pueden cargar un palet en el suelo, darle la vuelta y depositarlo a derecha o izquierda sin que el carro se mueva. Pueden pues almacenar y desalojar cargas a ambos lados del pasillo.

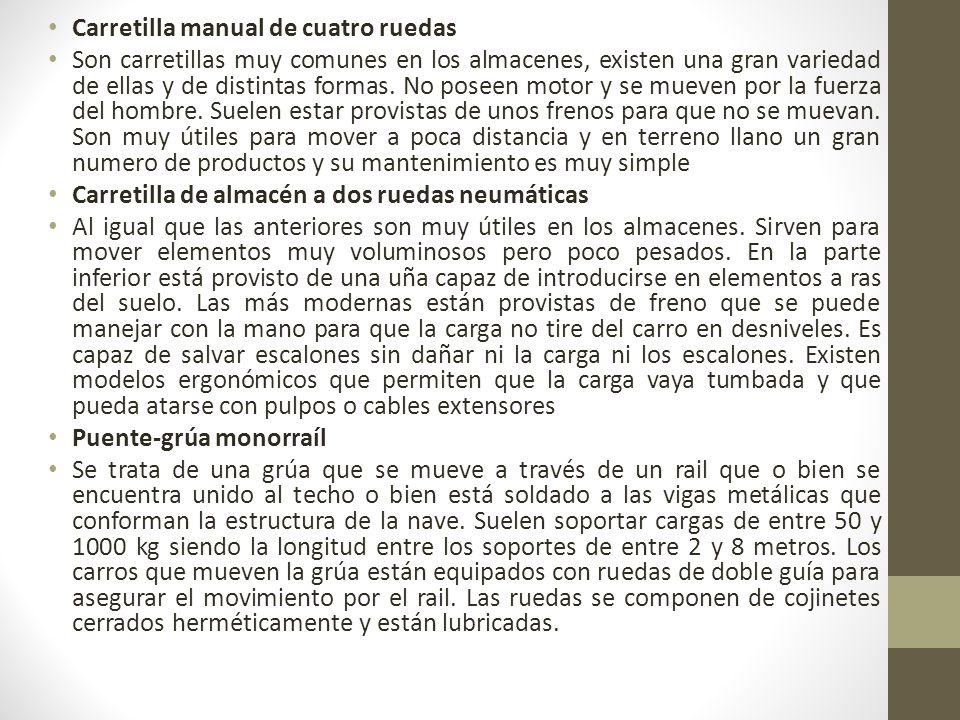

20 Carretilla manual de cuatro ruedas Son carretillas muy comunes en los almacenes, existen una gran variedad de ellas y de distintas formas. No poseen motor y se mueven por la fuerza del hombre. Suelen estar provistas de unos frenos para que no se muevan. Son muy útiles para mover a poca distancia y en terreno llano un gran numero de productos y su mantenimiento es muy simple Carretilla de almacén a dos ruedas neumáticas Al igual que las anteriores son muy útiles en los almacenes. Sirven para mover elementos muy voluminosos pero poco pesados. En la parte inferior está provisto de una uña capaz de introducirse en elementos a ras del suelo. Las más modernas están provistas de freno que se puede manejar con la mano para que la carga no tire del carro en desniveles. Es capaz de salvar escalones sin dañar ni la carga ni los escalones. Existen modelos ergonómicos que permiten que la carga vaya tumbada y que pueda atarse con pulpos o cables extensores Puente-grúa monorraíl Se trata de una grúa que se mueve a través de un rail que o bien se encuentra unido al techo o bien está soldado a las vigas metálicas que conforman la estructura de la nave. Suelen soportar cargas de entre 50 y 1000 kg siendo la longitud entre los soportes de entre 2 y 8 metros. Los carros que mueven la grúa están equipados con ruedas de doble guía para asegurar el movimiento por el rail. Las ruedas se componen de cojinetes cerrados herméticamente y están lubricadas.

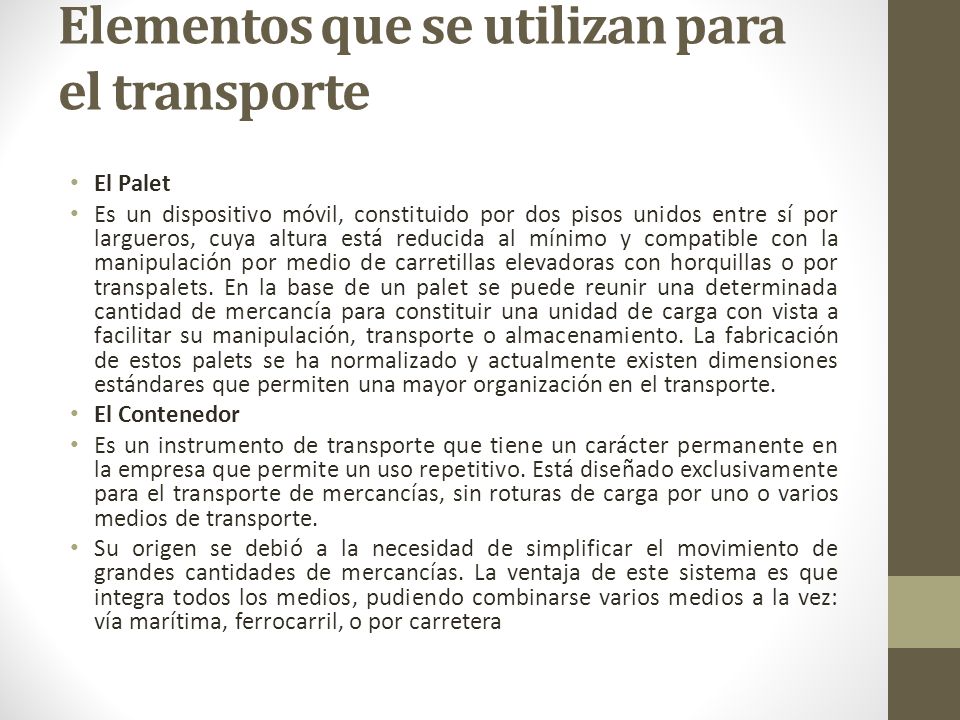

21 Elementos que se utilizan para el transporte El Palet Es un dispositivo móvil, constituido por dos pisos unidos entre sí por largueros, cuya altura está reducida al mínimo y compatible con la manipulación por medio de carretillas elevadoras con horquillas o por transpalets. En la base de un palet se puede reunir una determinada cantidad de mercancía para constituir una unidad de carga con vista a facilitar su manipulación, transporte o almacenamiento. La fabricación de estos palets se ha normalizado y actualmente existen dimensiones estándares que permiten una mayor organización en el transporte. El Contenedor Es un instrumento de transporte que tiene un carácter permanente en la empresa que permite un uso repetitivo. Está diseñado exclusivamente para el transporte de mercancías, sin roturas de carga por uno o varios medios de transporte. Su origen se debió a la necesidad de simplificar el movimiento de grandes cantidades de mercancías. La ventaja de este sistema es que integra todos los medios, pudiendo combinarse varios medios a la vez: vía marítima, ferrocarril, o por carretera

22 Exterior Elementos de transporte El transporte es para la mayoría de empresas de distribución y para Saneamientos Cárdenas en particular es otra manera de añadir valor y competitivaza a la empresa. La función de transporte es una de las funciones encuadradas dentro del aprovisionamiento de una empresa y tiene las siguientes misiones: Transportar los productos comprados por una empresa Realizar los transportes internos y externos de los productos comercializados La variedad y dificultad de esta función hacen que su gestión sea encomendada al departamento o responsable de distribución física o al departamento de almacenaje. El transporte debe cumplimentar las siguientes tareas: Seleccionar el tipo de transporte Buscar y negociar las mejores ofertas Trazar las rutas

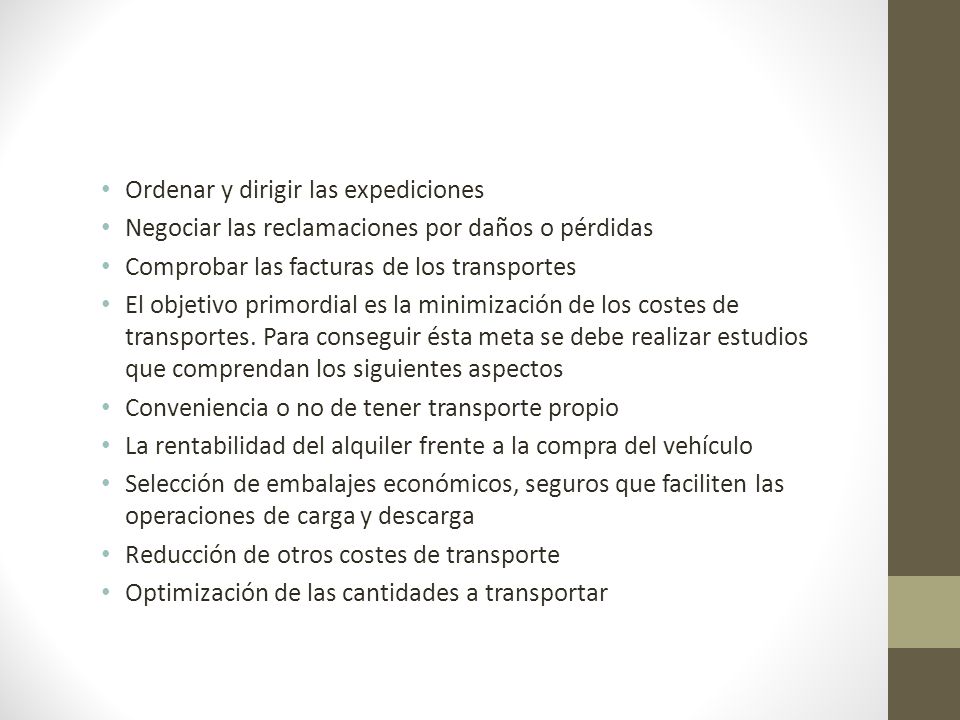

23 Ordenar y dirigir las expediciones Negociar las reclamaciones por daños o pérdidas Comprobar las facturas de los transportes El objetivo primordial es la minimización de los costes de transportes. Para conseguir ésta meta se debe realizar estudios que comprendan los siguientes aspectos Conveniencia o no de tener transporte propio La rentabilidad del alquiler frente a la compra del vehículo Selección de embalajes económicos, seguros que faciliten las operaciones de carga y descarga Reducción de otros costes de transporte Optimización de las cantidades a transportar

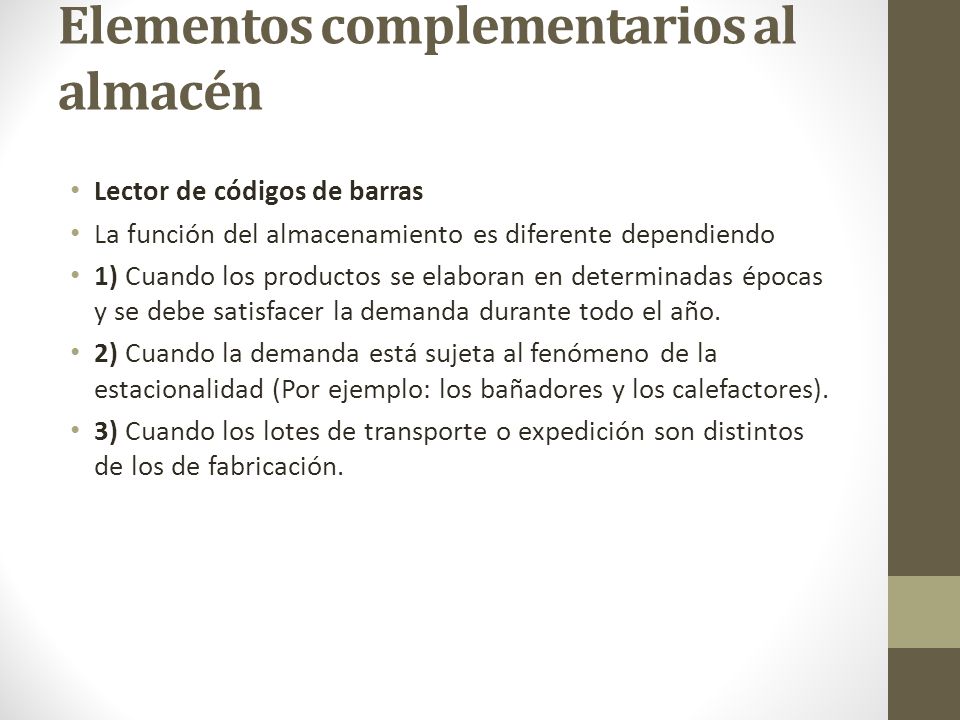

24 Elementos complementarios al almacén Lector de códigos de barras La función del almacenamiento es diferente dependiendo 1) Cuando los productos se elaboran en determinadas épocas y se debe satisfacer la demanda durante todo el año. 2) Cuando la demanda está sujeta al fenómeno de la estacionalidad (Por ejemplo: los bañadores y los calefactores). 3) Cuando los lotes de transporte o expedición son distintos de los de fabricación.

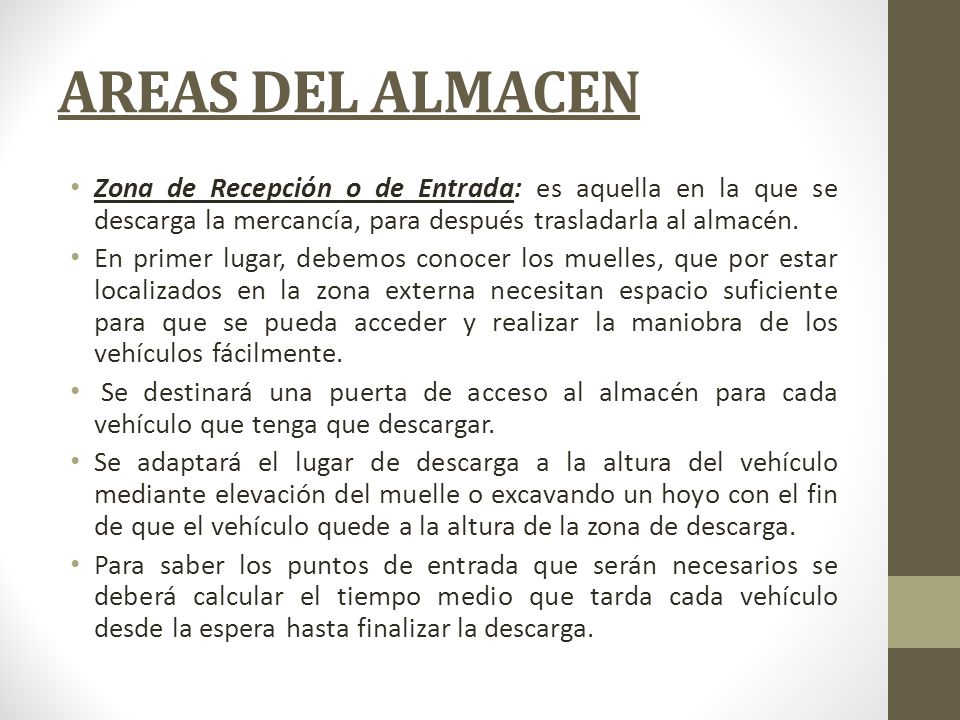

25 AREAS DEL ALMACEN Zona de Recepción o de Entrada: es aquella en la que se descarga la mercancía, para después trasladarla al almacén. En primer lugar, debemos conocer los muelles, que por estar localizados en la zona externa necesitan espacio suficiente para que se pueda acceder y realizar la maniobra de los vehículos fácilmente. Se destinará una puerta de acceso al almacén para cada vehículo que tenga que descargar. Se adaptará el lugar de descarga a la altura del vehículo mediante elevación del muelle o excavando un hoyo con el fin de que el vehículo quede a la altura de la zona de descarga. Para saber los puntos de entrada que serán necesarios se deberá calcular el tiempo medio que tarda cada vehículo desde la espera hasta finalizar la descarga.

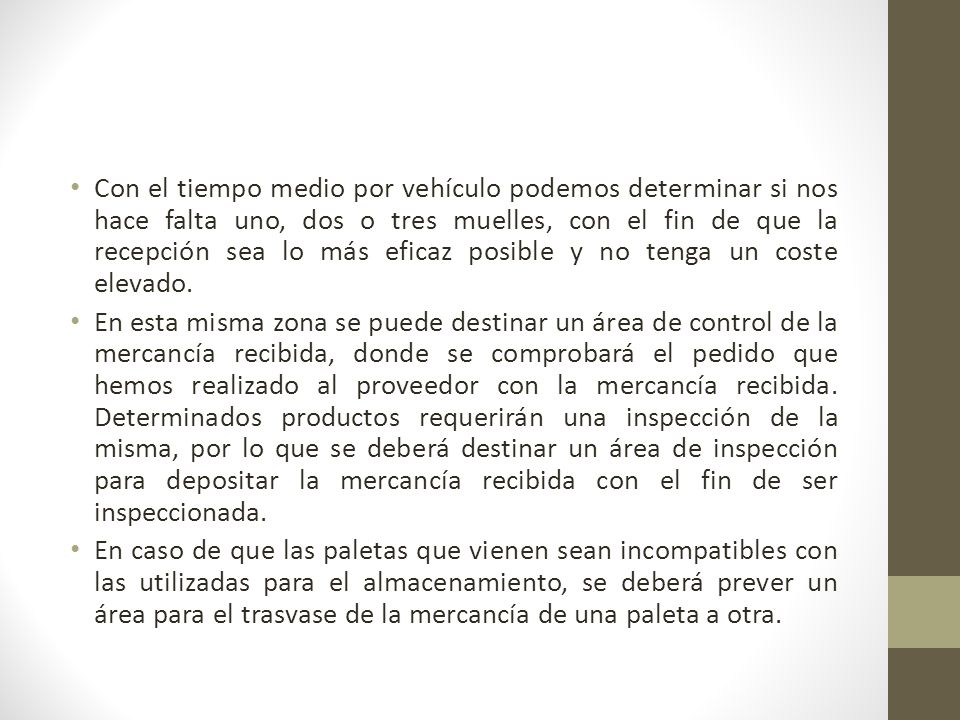

26 Con el tiempo medio por vehículo podemos determinar si nos hace falta uno, dos o tres muelles, con el fin de que la recepción sea lo más eficaz posible y no tenga un coste elevado. En esta misma zona se puede destinar un área de control de la mercancía recibida, donde se comprobará el pedido que hemos realizado al proveedor con la mercancía recibida. Determinados productos requerirán una inspección de la misma, por lo que se deberá destinar un área de inspección para depositar la mercancía recibida con el fin de ser inspeccionada. En caso de que las paletas que vienen sean incompatibles con las utilizadas para el almacenamiento, se deberá prever un área para el trasvase de la mercancía de una paleta a otra.

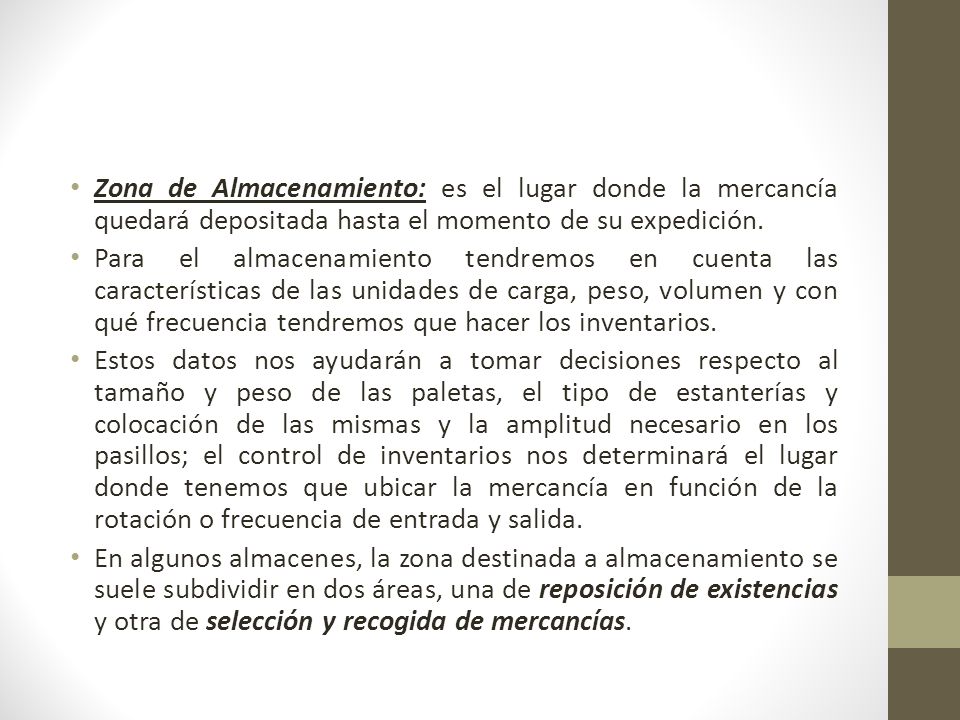

27 Zona de Almacenamiento: es el lugar donde la mercancía quedará depositada hasta el momento de su expedición. Para el almacenamiento tendremos en cuenta las características de las unidades de carga, peso, volumen y con qué frecuencia tendremos que hacer los inventarios. Estos datos nos ayudarán a tomar decisiones respecto al tamaño y peso de las paletas, el tipo de estanterías y colocación de las mismas y la amplitud necesario en los pasillos; el control de inventarios nos determinará el lugar donde tenemos que ubicar la mercancía en función de la rotación o frecuencia de entrada y salida. En algunos almacenes, la zona destinada a almacenamiento se suele subdividir en dos áreas, una de reposición de existencias y otra de selección y recogida de mercancías.

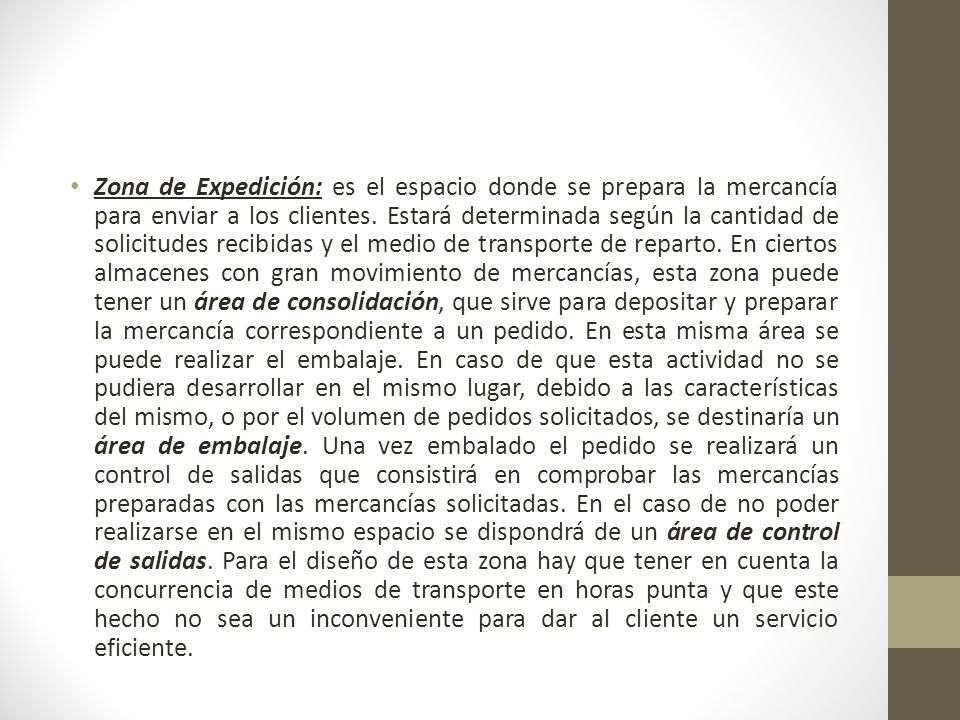

28 Zona de Expedición: es el espacio donde se prepara la mercancía para enviar a los clientes. Estará determinada según la cantidad de solicitudes recibidas y el medio de transporte de reparto. En ciertos almacenes con gran movimiento de mercancías, esta zona puede tener un área de consolidación, que sirve para depositar y preparar la mercancía correspondiente a un pedido. En esta misma área se puede realizar el embalaje. En caso de que esta actividad no se pudiera desarrollar en el mismo lugar, debido a las características del mismo, o por el volumen de pedidos solicitados, se destinaría un área de embalaje. Una vez embalado el pedido se realizará un control de salidas que consistirá en comprobar las mercancías preparadas con las mercancías solicitadas. En el caso de no poder realizarse en el mismo espacio se dispondrá de un área de control de salidas. Para el diseño de esta zona hay que tener en cuenta la concurrencia de medios de transporte en horas punta y que este hecho no sea un inconveniente para dar al cliente un servicio eficiente.

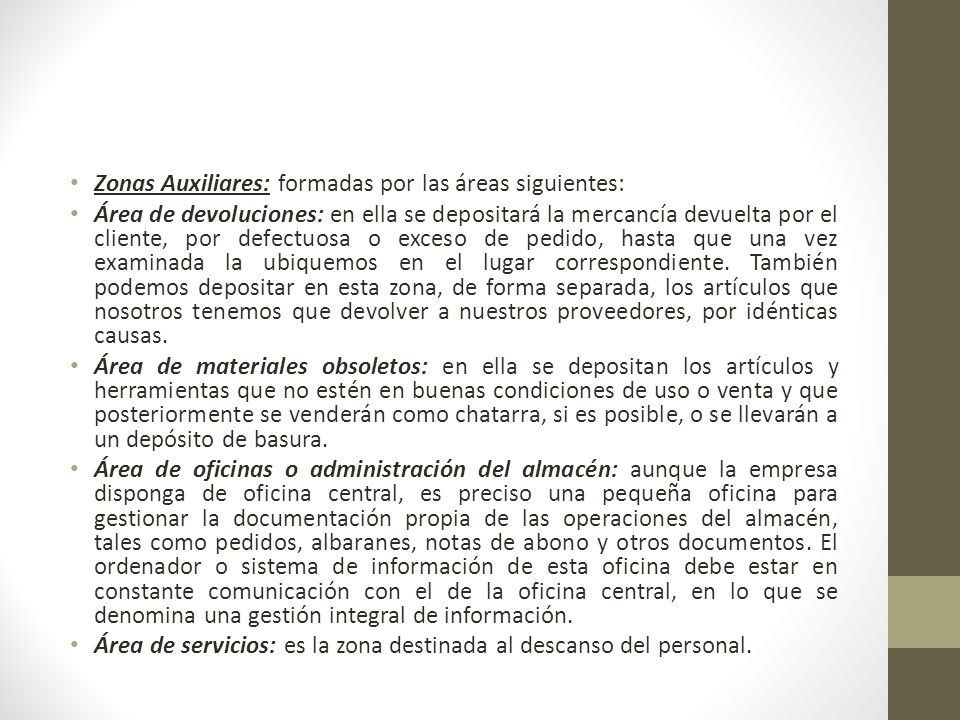

29 Zonas Auxiliares: formadas por las áreas siguientes: Área de devoluciones: en ella se depositará la mercancía devuelta por el cliente, por defectuosa o exceso de pedido, hasta que una vez examinada la ubiquemos en el lugar correspondiente. También podemos depositar en esta zona, de forma separada, los artículos que nosotros tenemos que devolver a nuestros proveedores, por idénticas causas. Área de materiales obsoletos: en ella se depositan los artículos y herramientas que no estén en buenas condiciones de uso o venta y que posteriormente se venderán como chatarra, si es posible, o se llevarán a un depósito de basura. Área de oficinas o administración del almacén: aunque la empresa disponga de oficina central, es preciso una pequeña oficina para gestionar la documentación propia de las operaciones del almacén, tales como pedidos, albaranes, notas de abono y otros documentos. El ordenador o sistema de información de esta oficina debe estar en constante comunicación con el de la oficina central, en lo que se denomina una gestión integral de información. Área de servicios: es la zona destinada al descanso del personal.

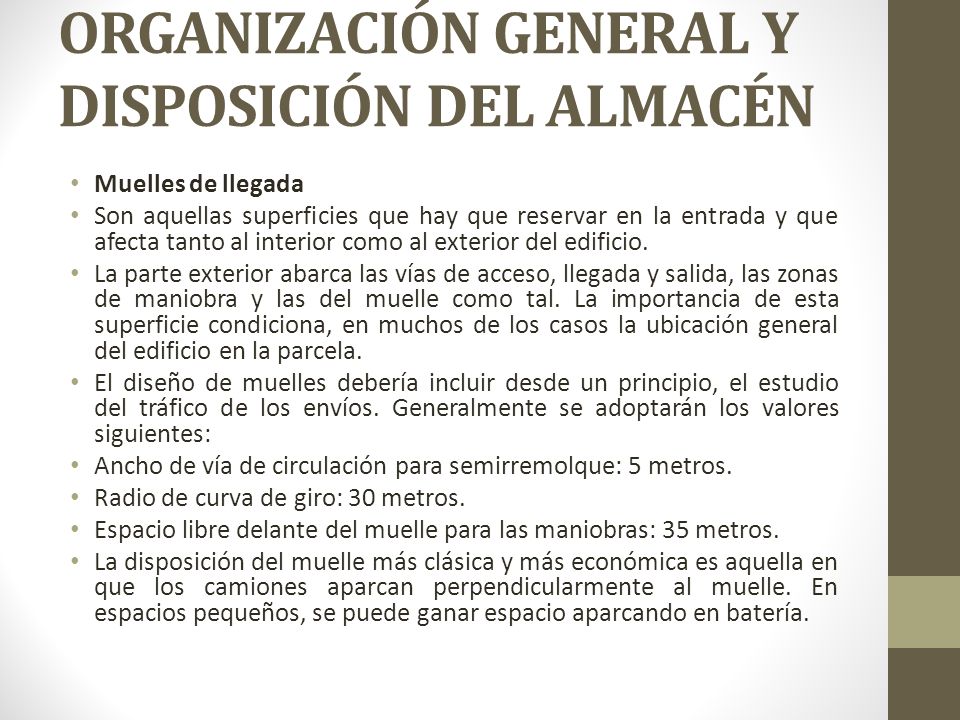

30 ORGANIZACIÓN GENERAL Y DISPOSICIÓN DEL ALMACÉN Muelles de llegada Son aquellas superficies que hay que reservar en la entrada y que afecta tanto al interior como al exterior del edificio. La parte exterior abarca las vías de acceso, llegada y salida, las zonas de maniobra y las del muelle como tal. La importancia de esta superficie condiciona, en muchos de los casos la ubicación general del edificio en la parcela. El diseño de muelles debería incluir desde un principio, el estudio del tráfico de los envíos. Generalmente se adoptarán los valores siguientes: Ancho de vía de circulación para semirremolque: 5 metros. Radio de curva de giro: 30 metros. Espacio libre delante del muelle para las maniobras: 35 metros. La disposición del muelle más clásica y más económica es aquella en que los camiones aparcan perpendicularmente al muelle. En espacios pequeños, se puede ganar espacio aparcando en batería.

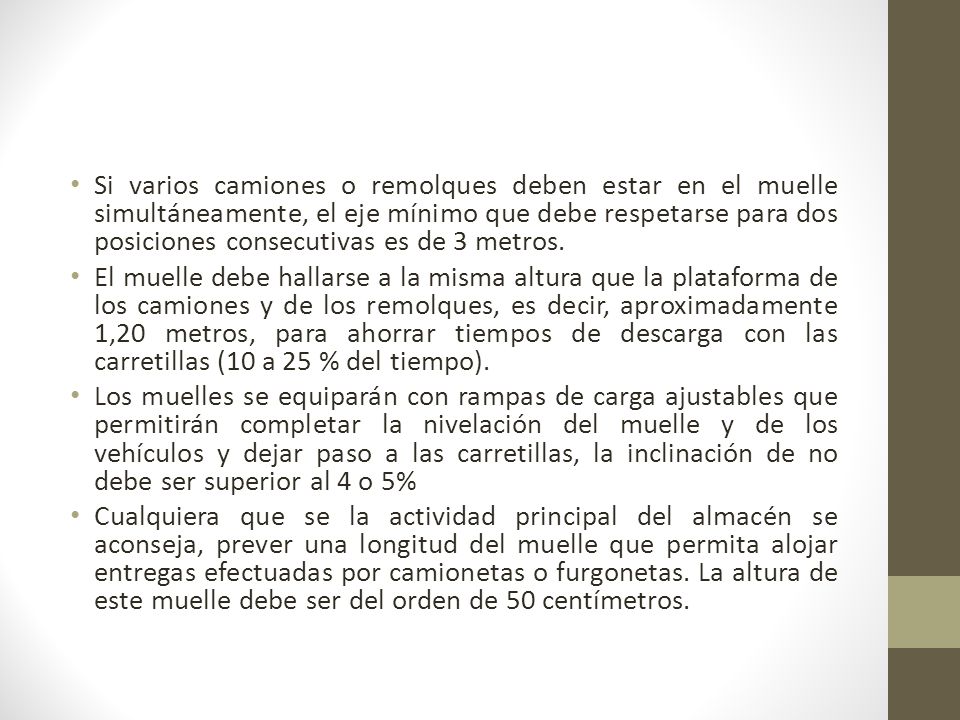

31 Si varios camiones o remolques deben estar en el muelle simultáneamente, el eje mínimo que debe respetarse para dos posiciones consecutivas es de 3 metros. El muelle debe hallarse a la misma altura que la plataforma de los camiones y de los remolques, es decir, aproximadamente 1,20 metros, para ahorrar tiempos de descarga con las carretillas (10 a 25 % del tiempo). Los muelles se equiparán con rampas de carga ajustables que permitirán completar la nivelación del muelle y de los vehículos y dejar paso a las carretillas, la inclinación de no debe ser superior al 4 o 5% Cualquiera que se la actividad principal del almacén se aconseja, prever una longitud del muelle que permita alojar entregas efectuadas por camionetas o furgonetas. La altura de este muelle debe ser del orden de 50 centímetros.

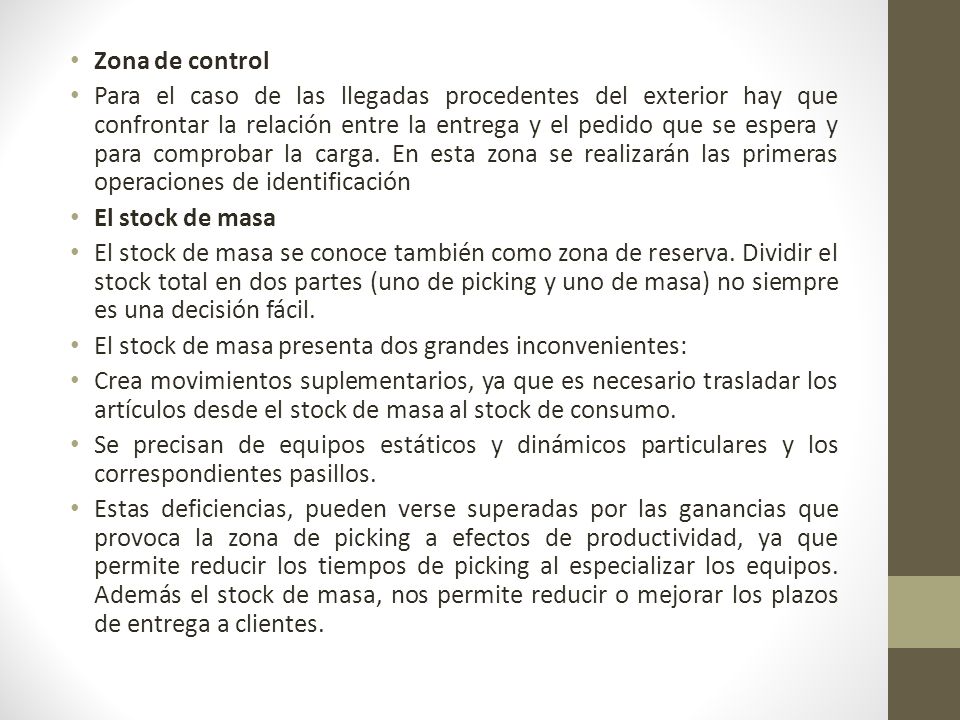

32 Zona de control Para el caso de las llegadas procedentes del exterior hay que confrontar la relación entre la entrega y el pedido que se espera y para comprobar la carga. En esta zona se realizarán las primeras operaciones de identificación El stock de masa El stock de masa se conoce también como zona de reserva. Dividir el stock total en dos partes (uno de picking y uno de masa) no siempre es una decisión fácil. El stock de masa presenta dos grandes inconvenientes: Crea movimientos suplementarios, ya que es necesario trasladar los artículos desde el stock de masa al stock de consumo. Se precisan de equipos estáticos y dinámicos particulares y los correspondientes pasillos. Estas deficiencias, pueden verse superadas por las ganancias que provoca la zona de picking a efectos de productividad, ya que permite reducir los tiempos de picking al especializar los equipos. Además el stock de masa, nos permite reducir o mejorar los plazos de entrega a clientes.

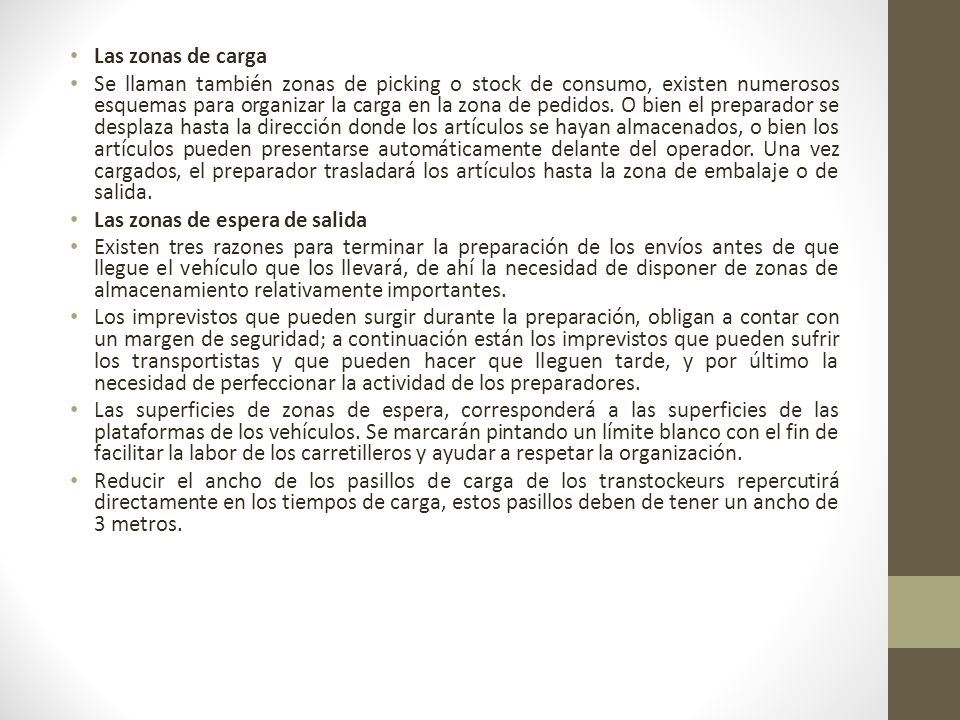

33 Las zonas de carga Se llaman también zonas de picking o stock de consumo, existen numerosos esquemas para organizar la carga en la zona de pedidos. O bien el preparador se desplaza hasta la dirección donde los artículos se hayan almacenados, o bien los artículos pueden presentarse automáticamente delante del operador. Una vez cargados, el preparador trasladará los artículos hasta la zona de embalaje o de salida. Las zonas de espera de salida Existen tres razones para terminar la preparación de los envíos antes de que llegue el vehículo que los llevará, de ahí la necesidad de disponer de zonas de almacenamiento relativamente importantes. Los imprevistos que pueden surgir durante la preparación, obligan a contar con un margen de seguridad; a continuación están los imprevistos que pueden sufrir los transportistas y que pueden hacer que lleguen tarde, y por último la necesidad de perfeccionar la actividad de los preparadores. Las superficies de zonas de espera, corresponderá a las superficies de las plataformas de los vehículos. Se marcarán pintando un límite blanco con el fin de facilitar la labor de los carretilleros y ayudar a respetar la organización. Reducir el ancho de los pasillos de carga de los transtockeurs repercutirá directamente en los tiempos de carga, estos pasillos deben de tener un ancho de 3 metros.
