CUBIERTAS ECOLÓGICAS EDWIN BURBANO VICTOR CORDOBA Ficha:804114 SERVICIO NACIONAL DE APRENDIZAJE-SENA 2016.

Presentación del tema: "CUBIERTAS ECOLÓGICAS EDWIN BURBANO VICTOR CORDOBA Ficha:804114 SERVICIO NACIONAL DE APRENDIZAJE-SENA 2016."— Transcripción de la presentación:

1 CUBIERTAS ECOLÓGICAS EDWIN BURBANO VICTOR CORDOBA Ficha:804114 SERVICIO NACIONAL DE APRENDIZAJE-SENA 2016

2 CUBIERTAS ECOLÓGICAS EDWIN BURBANO VICTOR CORDOBA Ficha:804114 Profesor: Manuel Caicedo SERVICIO NACIONAL DE APRENDIZAJE-SENA 2016

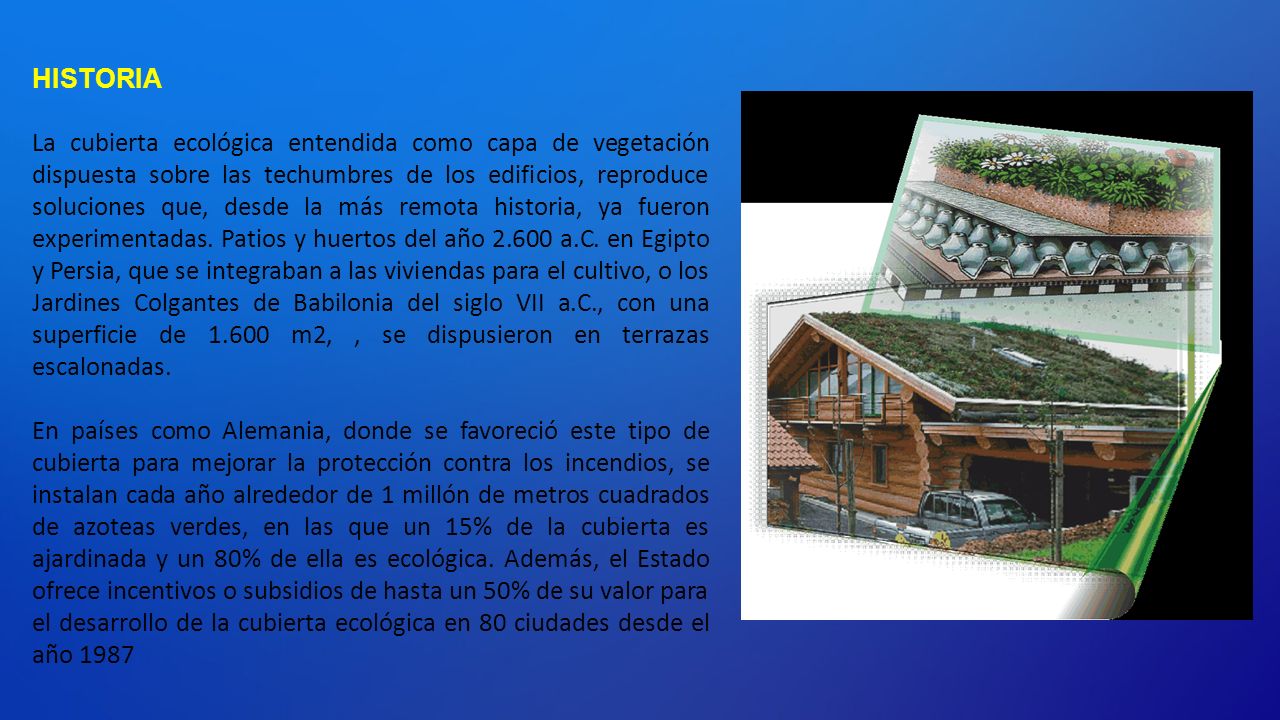

3 HISTORIA La cubierta ecológica entendida como capa de vegetación dispuesta sobre las techumbres de los edificios, reproduce soluciones que, desde la más remota historia, ya fueron experimentadas. Patios y huertos del año 2.600 a.C. en Egipto y Persia, que se integraban a las viviendas para el cultivo, o los Jardines Colgantes de Babilonia del siglo VII a.C., con una superficie de 1.600 m2,, se dispusieron en terrazas escalonadas. En países como Alemania, donde se favoreció este tipo de cubierta para mejorar la protección contra los incendios, se instalan cada año alrededor de 1 millón de metros cuadrados de azoteas verdes, en las que un 15% de la cubierta es ajardinada y un 80% de ella es ecológica. Además, el Estado ofrece incentivos o subsidios de hasta un 50% de su valor para el desarrollo de la cubierta ecológica en 80 ciudades desde el año 1987

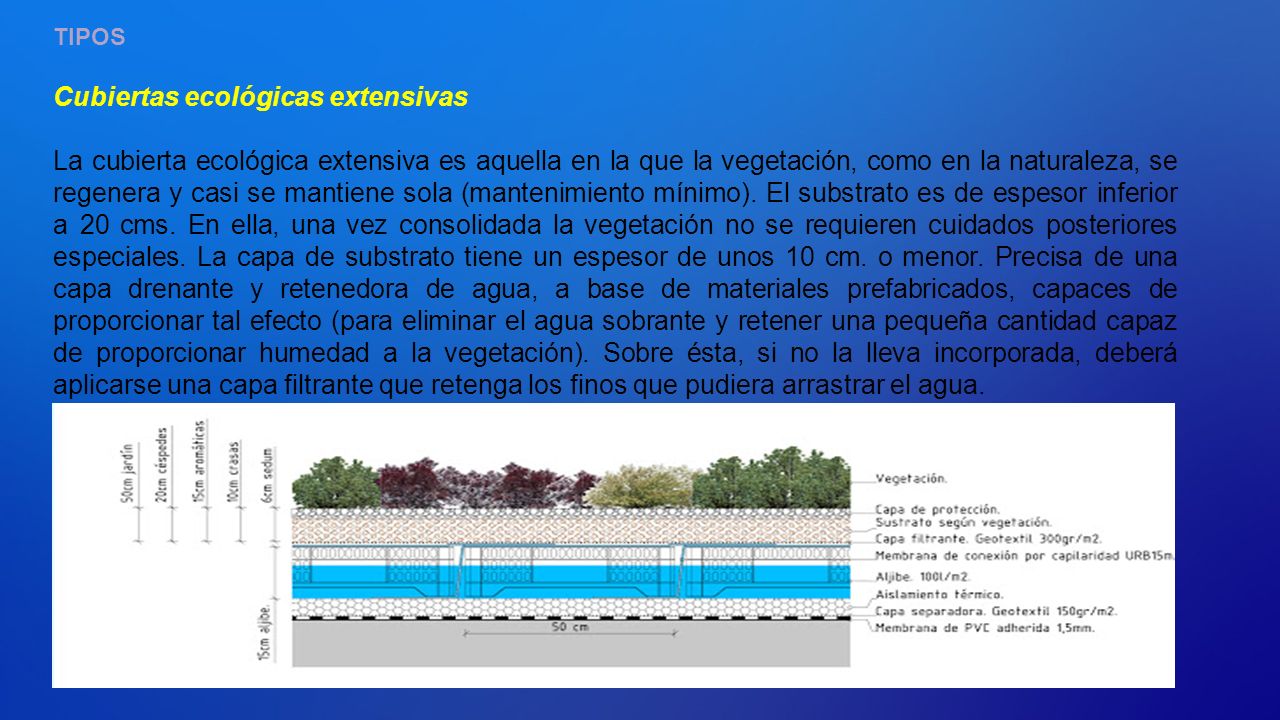

4 TIPOS Cubiertas ecológicas extensivas La cubierta ecológica extensiva es aquella en la que la vegetación, como en la naturaleza, se regenera y casi se mantiene sola (mantenimiento mínimo). El substrato es de espesor inferior a 20 cms. En ella, una vez consolidada la vegetación no se requieren cuidados posteriores especiales. La capa de substrato tiene un espesor de unos 10 cm. o menor. Precisa de una capa drenante y retenedora de agua, a base de materiales prefabricados, capaces de proporcionar tal efecto (para eliminar el agua sobrante y retener una pequeña cantidad capaz de proporcionar humedad a la vegetación). Sobre ésta, si no la lleva incorporada, deberá aplicarse una capa filtrante que retenga los finos que pudiera arrastrar el agua.

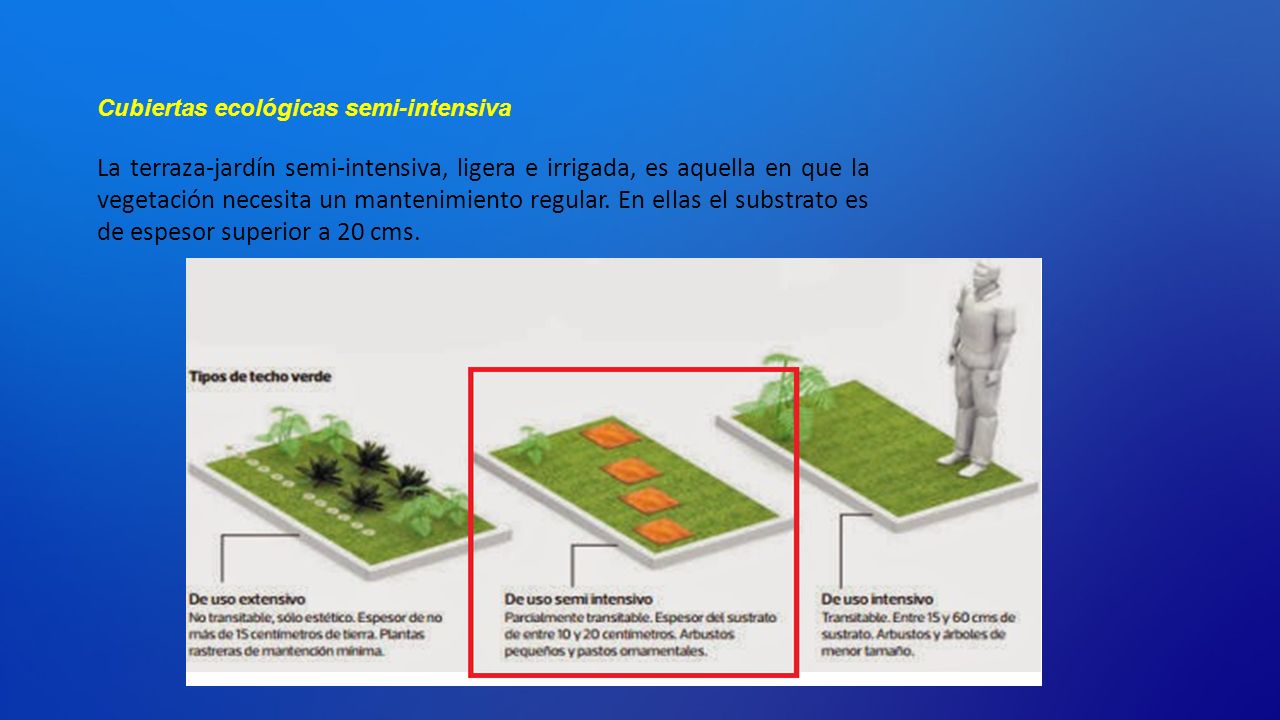

5 Cubiertas ecológicas semi-intensiva La terraza-jardín semi-intensiva, ligera e irrigada, es aquella en que la vegetación necesita un mantenimiento regular. En ellas el substrato es de espesor superior a 20 cms.

6 La cubierta ecológica intensiva La cubierta ecológica intensiva es aquella en la cual se instala una vegetación que requiere cuidados posteriores, tales como: riego, uso de fertilizantes, etc. Precisa de una capa de substrato profunda, de espesor adecuado a la vegetación. Posee una capa drenaje, que podrá ser a base de áridos, preferentemente de canto rodado, o de materiales prefabricados diseñados a tal efecto. Si es a base de áridos, se deberá aplicar una capa separadora o antipunzonante. Si se realizase una cubierta invertida, entre el aislamiento y la grava, se deberá aplicar una capa filtrante y antipunzonante. Y sobre la capa drenante deberá aplicarse una capa filtrante, que retenga los finos que pudiera arrastrar el agua.

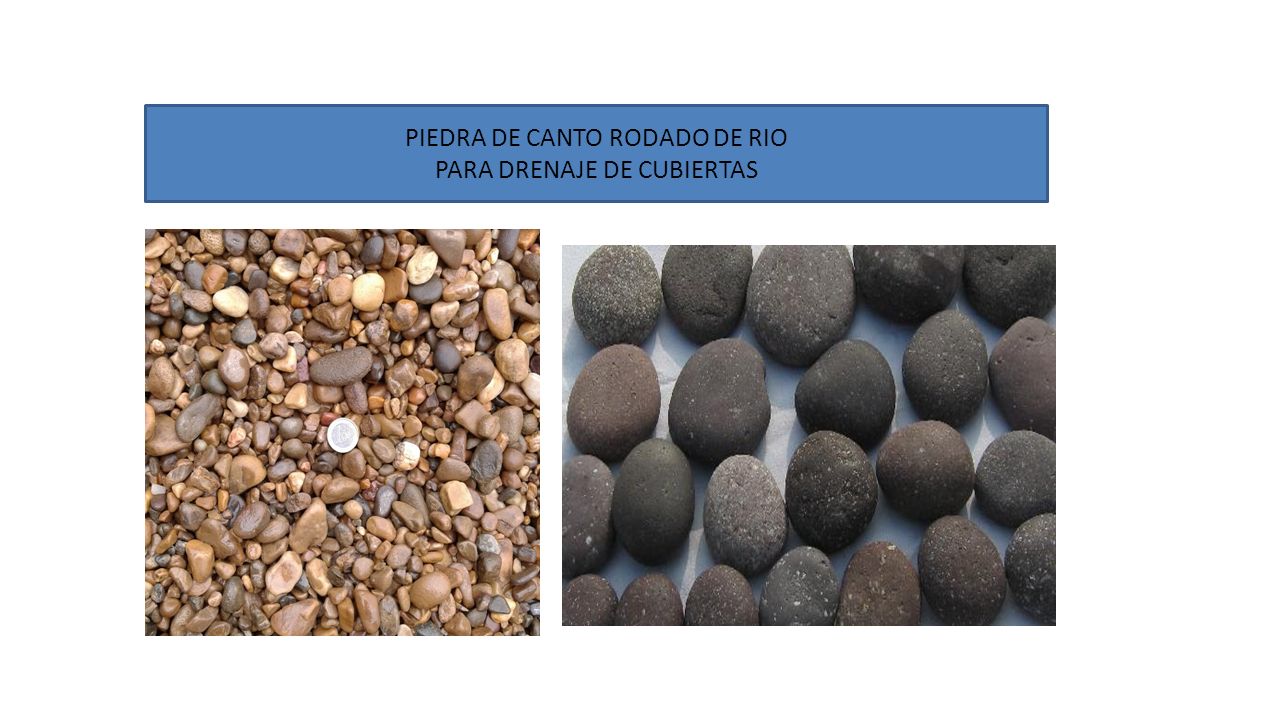

7 PIEDRA DE CANTO RODADO DE RIO PARA DRENAJE DE CUBIERTAS

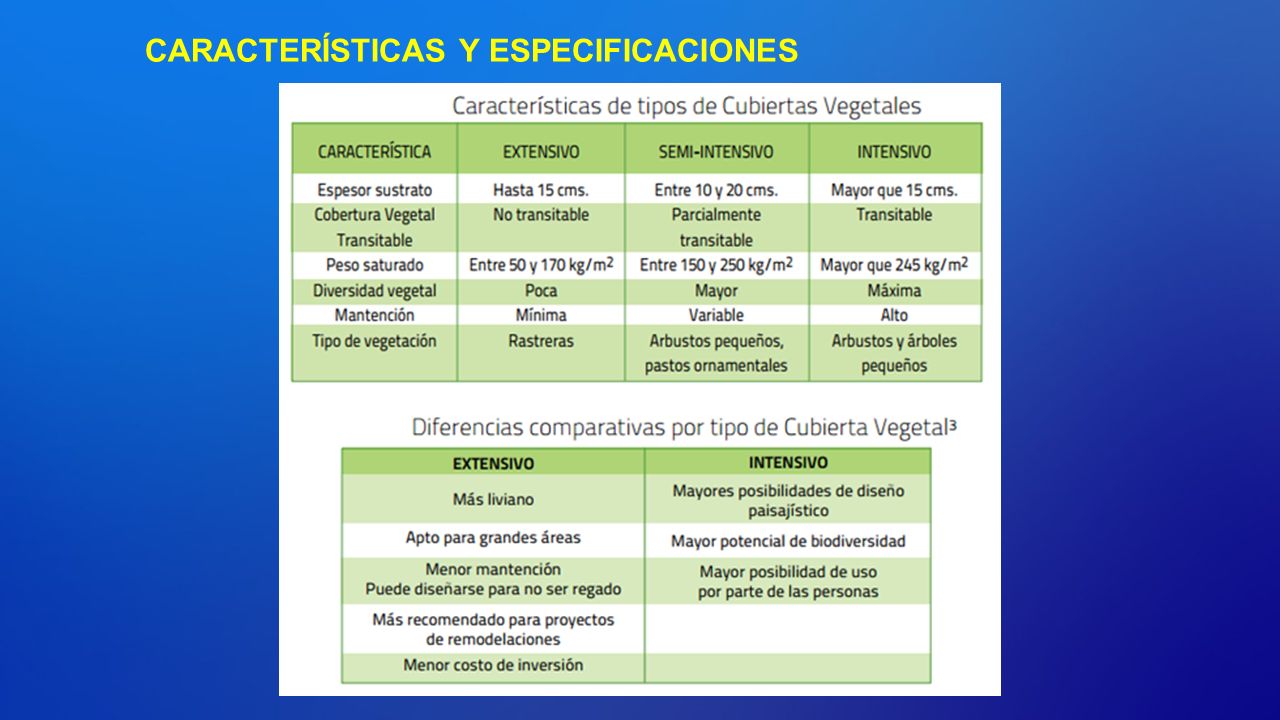

8 CARACTERÍSTICAS Y ESPECIFICACIONES

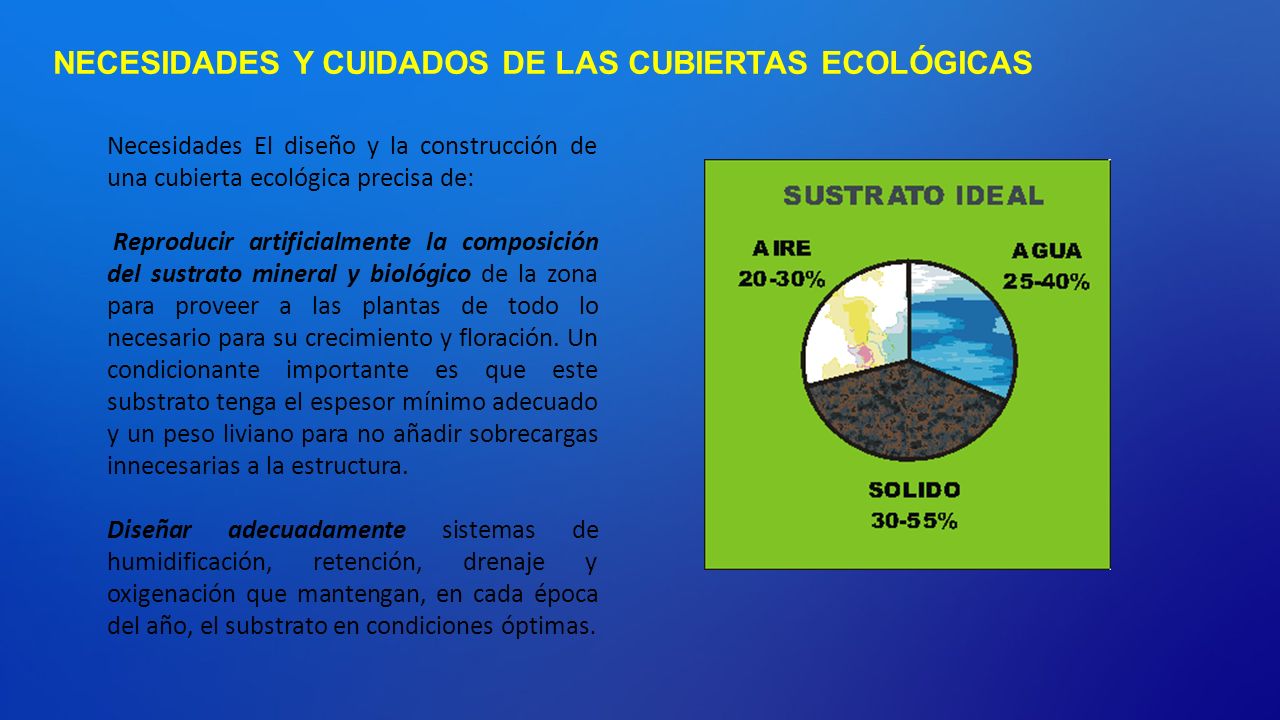

9 Necesidades El diseño y la construcción de una cubierta ecológica precisa de: Reproducir artificialmente la composición del sustrato mineral y biológico de la zona para proveer a las plantas de todo lo necesario para su crecimiento y floración. Un condicionante importante es que este substrato tenga el espesor mínimo adecuado y un peso liviano para no añadir sobrecargas innecesarias a la estructura. Diseñar adecuadamente sistemas de humidificación, retención, drenaje y oxigenación que mantengan, en cada época del año, el substrato en condiciones óptimas. NECESIDADES Y CUIDADOS DE LAS CUBIERTAS ECOLÓGICAS

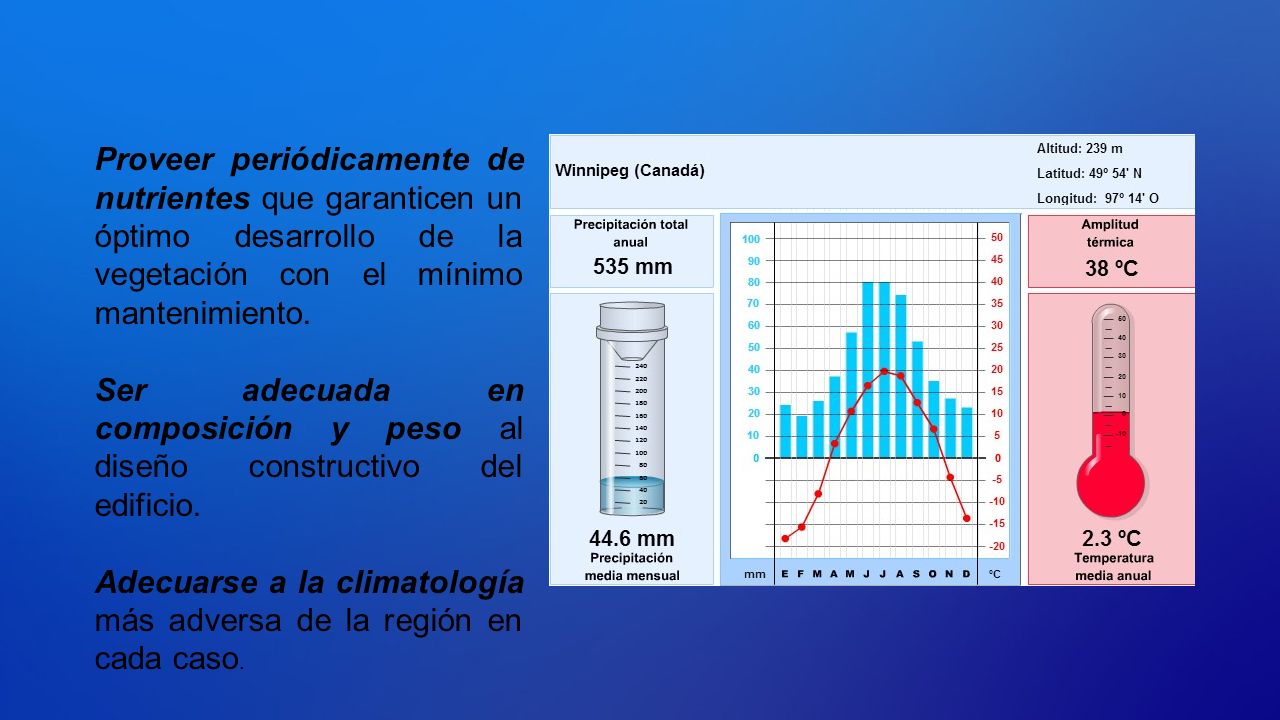

10 Proveer periódicamente de nutrientes que garanticen un óptimo desarrollo de la vegetación con el mínimo mantenimiento. Ser adecuada en composición y peso al diseño constructivo del edificio. Adecuarse a la climatología más adversa de la región en cada caso.

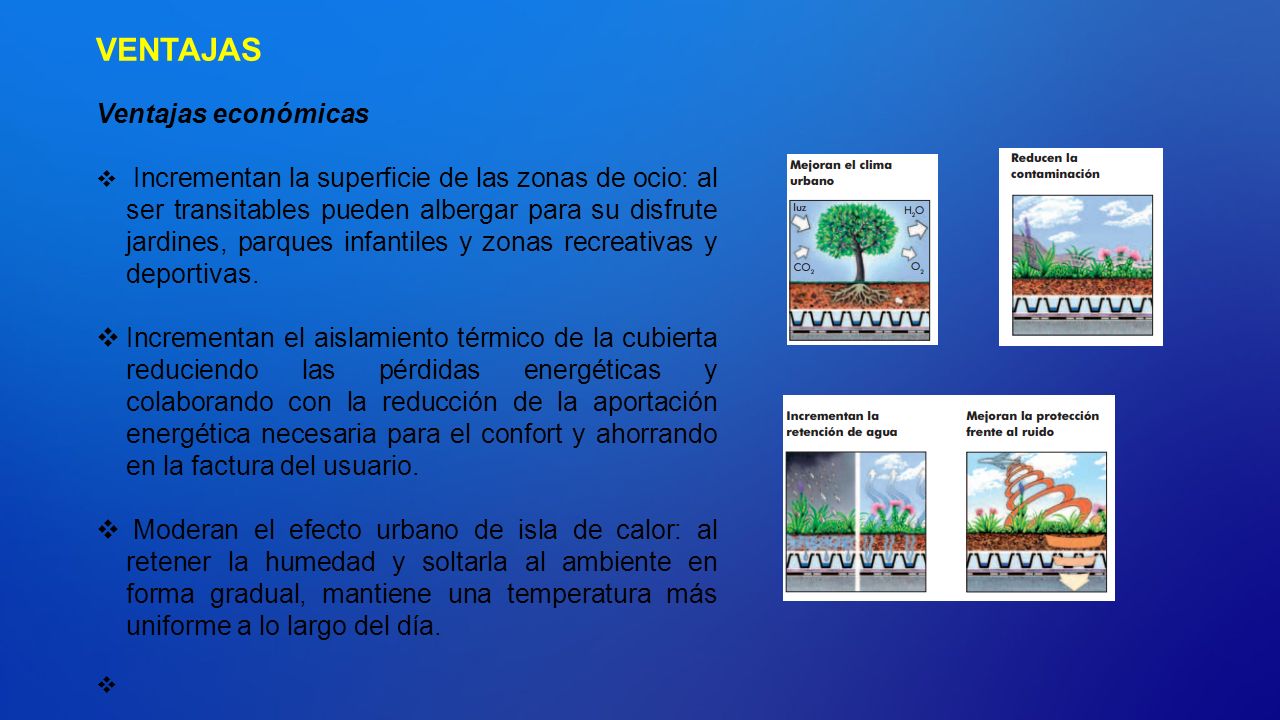

11 VENTAJAS Ventajas económicas  Incrementan la superficie de las zonas de ocio: al ser transitables pueden albergar para su disfrute jardines, parques infantiles y zonas recreativas y deportivas.  Incrementan el aislamiento térmico de la cubierta reduciendo las pérdidas energéticas y colaborando con la reducción de la aportación energética necesaria para el confort y ahorrando en la factura del usuario.  Moderan el efecto urbano de isla de calor: al retener la humedad y soltarla al ambiente en forma gradual, mantiene una temperatura más uniforme a lo largo del día. 

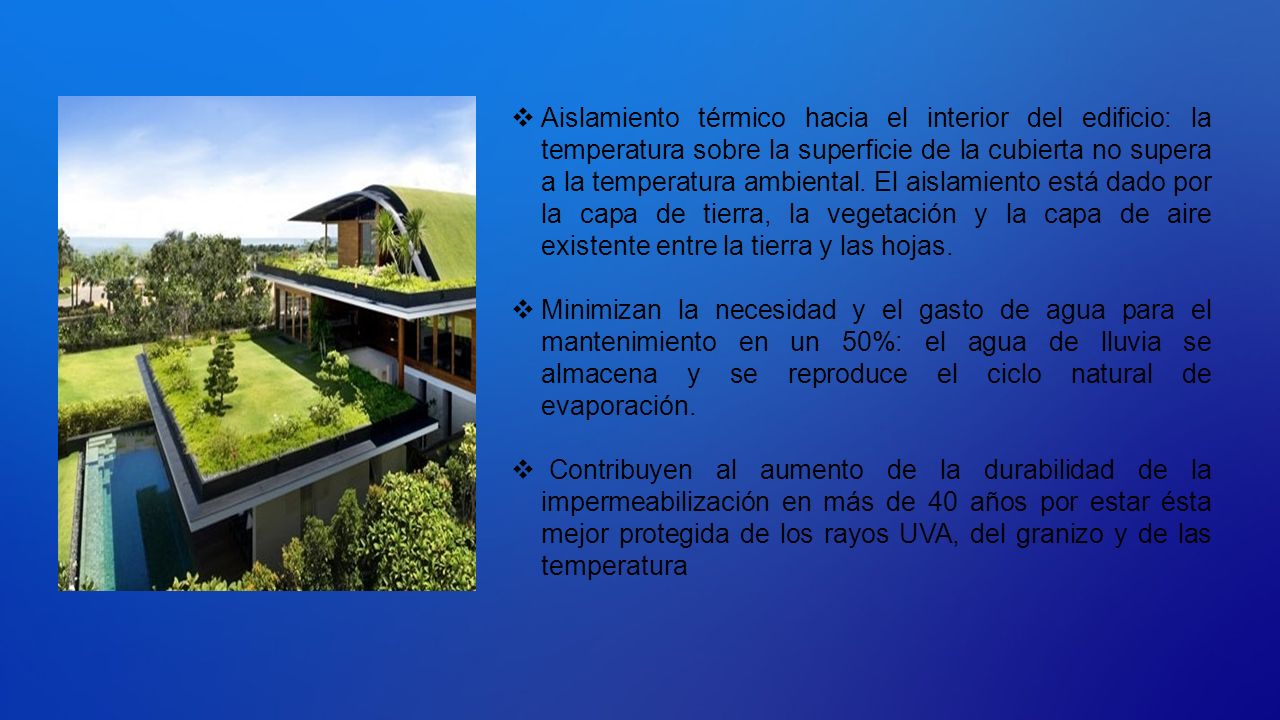

12  Aislamiento térmico hacia el interior del edificio: la temperatura sobre la superficie de la cubierta no supera a la temperatura ambiental. El aislamiento está dado por la capa de tierra, la vegetación y la capa de aire existente entre la tierra y las hojas.  Minimizan la necesidad y el gasto de agua para el mantenimiento en un 50%: el agua de lluvia se almacena y se reproduce el ciclo natural de evaporación.  Contribuyen al aumento de la durabilidad de la impermeabilización en más de 40 años por estar ésta mejor protegida de los rayos UVA, del granizo y de las temperatura

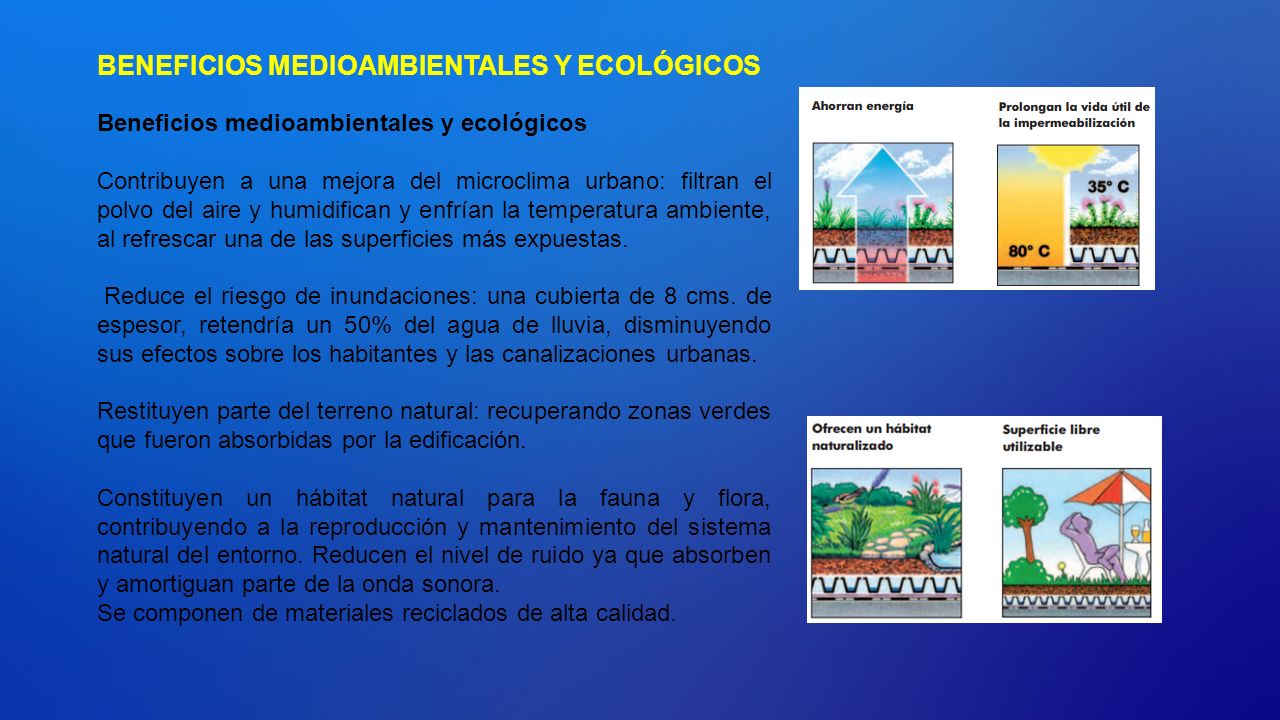

13 Beneficios medioambientales y ecológicos Contribuyen a una mejora del microclima urbano: filtran el polvo del aire y humidifican y enfrían la temperatura ambiente, al refrescar una de las superficies más expuestas. Reduce el riesgo de inundaciones: una cubierta de 8 cms. de espesor, retendría un 50% del agua de lluvia, disminuyendo sus efectos sobre los habitantes y las canalizaciones urbanas. Restituyen parte del terreno natural: recuperando zonas verdes que fueron absorbidas por la edificación. Constituyen un hábitat natural para la fauna y flora, contribuyendo a la reproducción y mantenimiento del sistema natural del entorno. Reducen el nivel de ruido ya que absorben y amortiguan parte de la onda sonora. Se componen de materiales reciclados de alta calidad. BENEFICIOS MEDIOAMBIENTALES Y ECOLÓGICOS

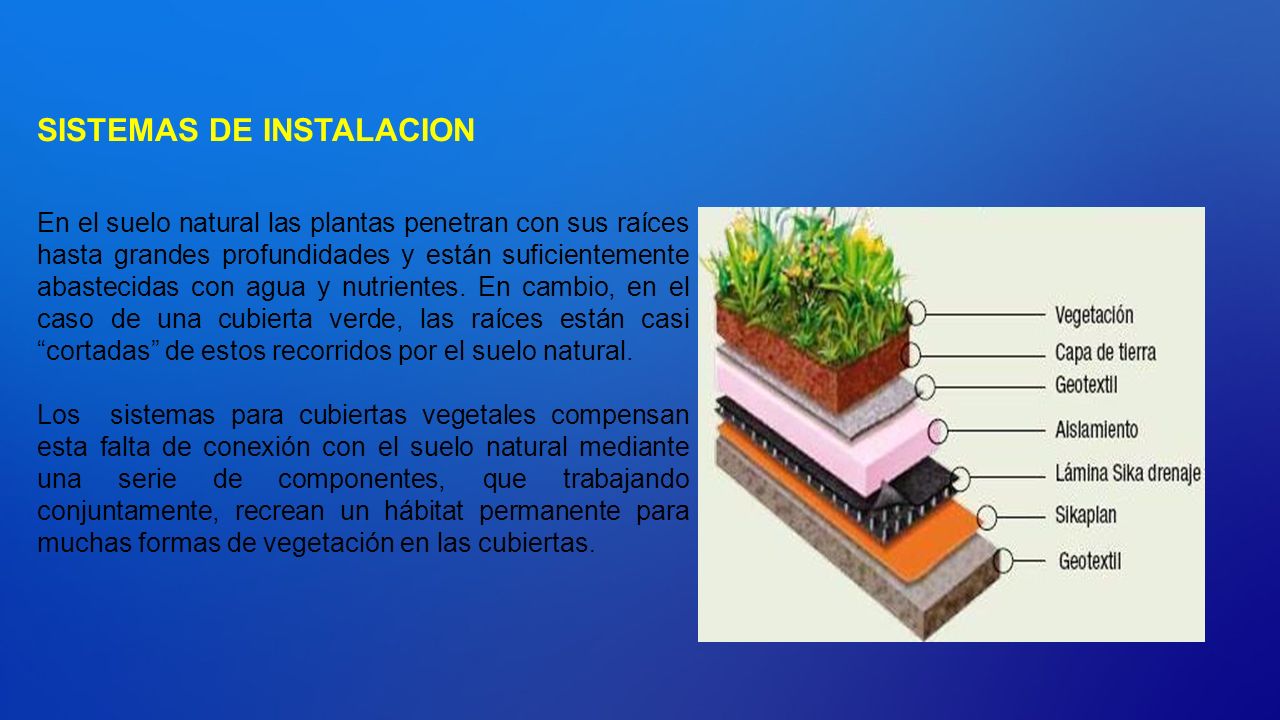

14 SISTEMAS DE INSTALACION En el suelo natural las plantas penetran con sus raíces hasta grandes profundidades y están suficientemente abastecidas con agua y nutrientes. En cambio, en el caso de una cubierta verde, las raíces están casi “cortadas” de estos recorridos por el suelo natural. Los sistemas para cubiertas vegetales compensan esta falta de conexión con el suelo natural mediante una serie de componentes, que trabajando conjuntamente, recrean un hábitat permanente para muchas formas de vegetación en las cubiertas.

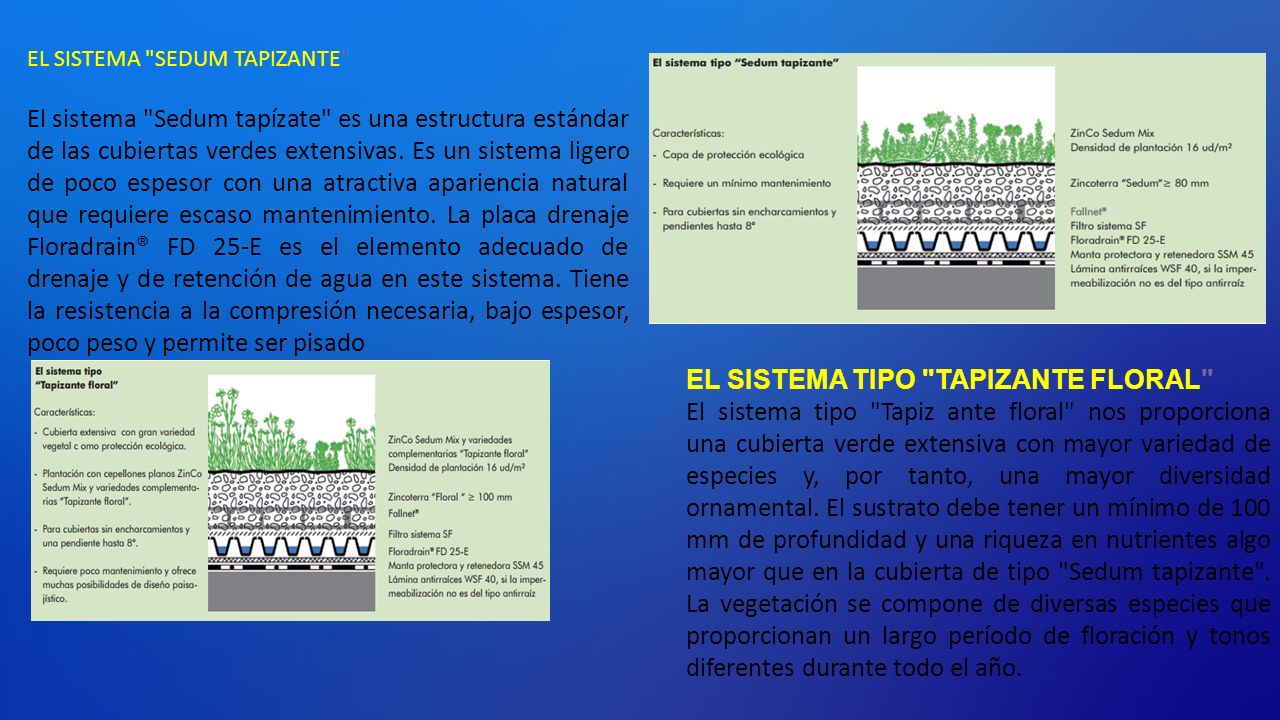

15 EL SISTEMA "SEDUM TAPIZANTE" El sistema "Sedum tapízate" es una estructura estándar de las cubiertas verdes extensivas. Es un sistema ligero de poco espesor con una atractiva apariencia natural que requiere escaso mantenimiento. La placa drenaje Floradrain® FD 25-E es el elemento adecuado de drenaje y de retención de agua en este sistema. Tiene la resistencia a la compresión necesaria, bajo espesor, poco peso y permite ser pisado EL SISTEMA TIPO "TAPIZANTE FLORAL" El sistema tipo "Tapiz ante floral" nos proporciona una cubierta verde extensiva con mayor variedad de especies y, por tanto, una mayor diversidad ornamental. El sustrato debe tener un mínimo de 100 mm de profundidad y una riqueza en nutrientes algo mayor que en la cubierta de tipo "Sedum tapizante". La vegetación se compone de diversas especies que proporcionan un largo período de floración y tonos diferentes durante todo el año.

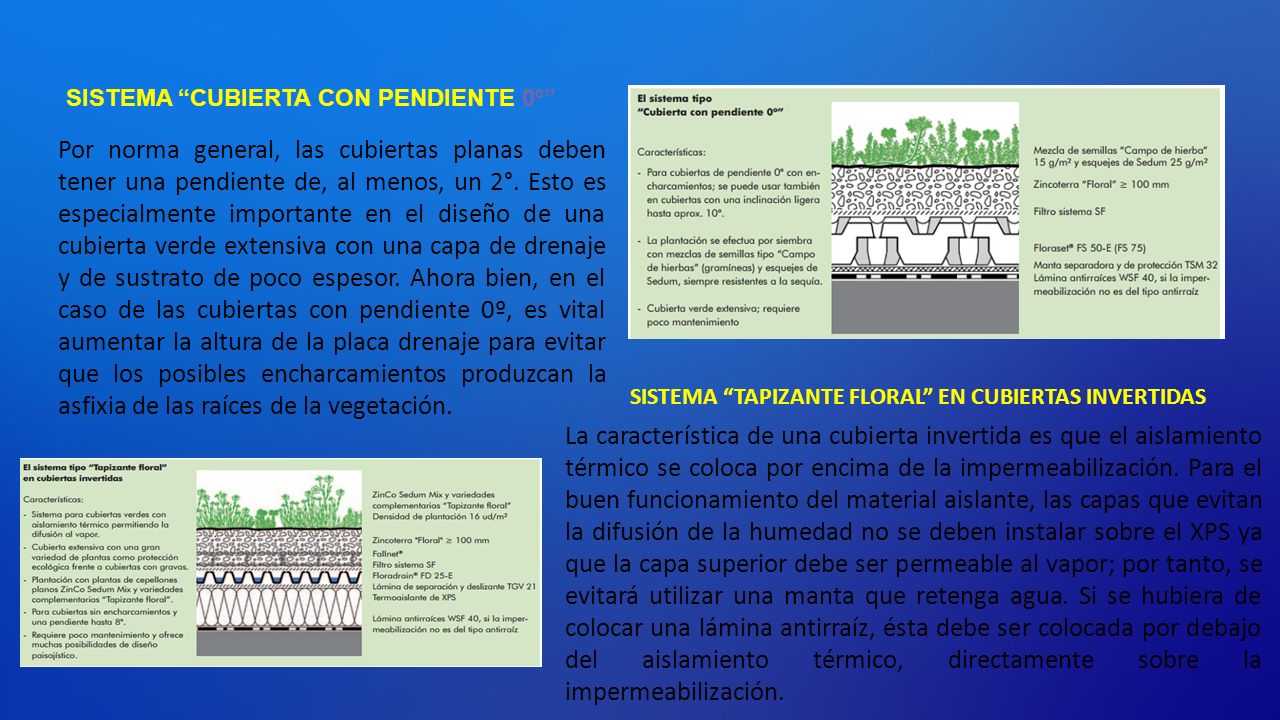

16 SISTEMA “CUBIERTA CON PENDIENTE 0º” Por norma general, las cubiertas planas deben tener una pendiente de, al menos, un 2°. Esto es especialmente importante en el diseño de una cubierta verde extensiva con una capa de drenaje y de sustrato de poco espesor. Ahora bien, en el caso de las cubiertas con pendiente 0º, es vital aumentar la altura de la placa drenaje para evitar que los posibles encharcamientos produzcan la asfixia de las raíces de la vegetación. SISTEMA “TAPIZANTE FLORAL” EN CUBIERTAS INVERTIDAS La característica de una cubierta invertida es que el aislamiento térmico se coloca por encima de la impermeabilización. Para el buen funcionamiento del material aislante, las capas que evitan la difusión de la humedad no se deben instalar sobre el XPS ya que la capa superior debe ser permeable al vapor; por tanto, se evitará utilizar una manta que retenga agua. Si se hubiera de colocar una lámina antirraíz, ésta debe ser colocada por debajo del aislamiento térmico, directamente sobre la impermeabilización.

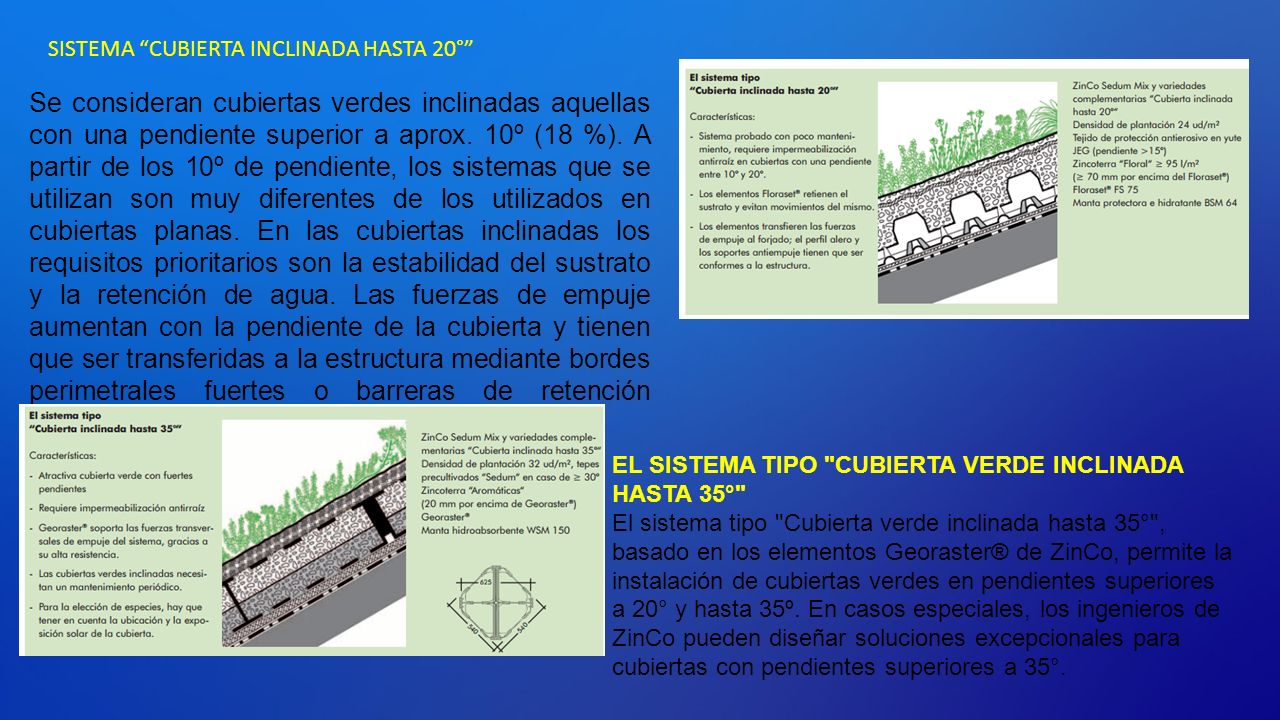

17 SISTEMA “CUBIERTA INCLINADA HASTA 20°” Se consideran cubiertas verdes inclinadas aquellas con una pendiente superior a aprox. 10º (18 %). A partir de los 10º de pendiente, los sistemas que se utilizan son muy diferentes de los utilizados en cubiertas planas. En las cubiertas inclinadas los requisitos prioritarios son la estabilidad del sustrato y la retención de agua. Las fuerzas de empuje aumentan con la pendiente de la cubierta y tienen que ser transferidas a la estructura mediante bordes perimetrales fuertes o barreras de retención estables. EL SISTEMA TIPO "CUBIERTA VERDE INCLINADA HASTA 35°" El sistema tipo "Cubierta verde inclinada hasta 35°", basado en los elementos Georaster® de ZinCo, permite la instalación de cubiertas verdes en pendientes superiores a 20° y hasta 35º. En casos especiales, los ingenieros de ZinCo pueden diseñar soluciones excepcionales para cubiertas con pendientes superiores a 35°.

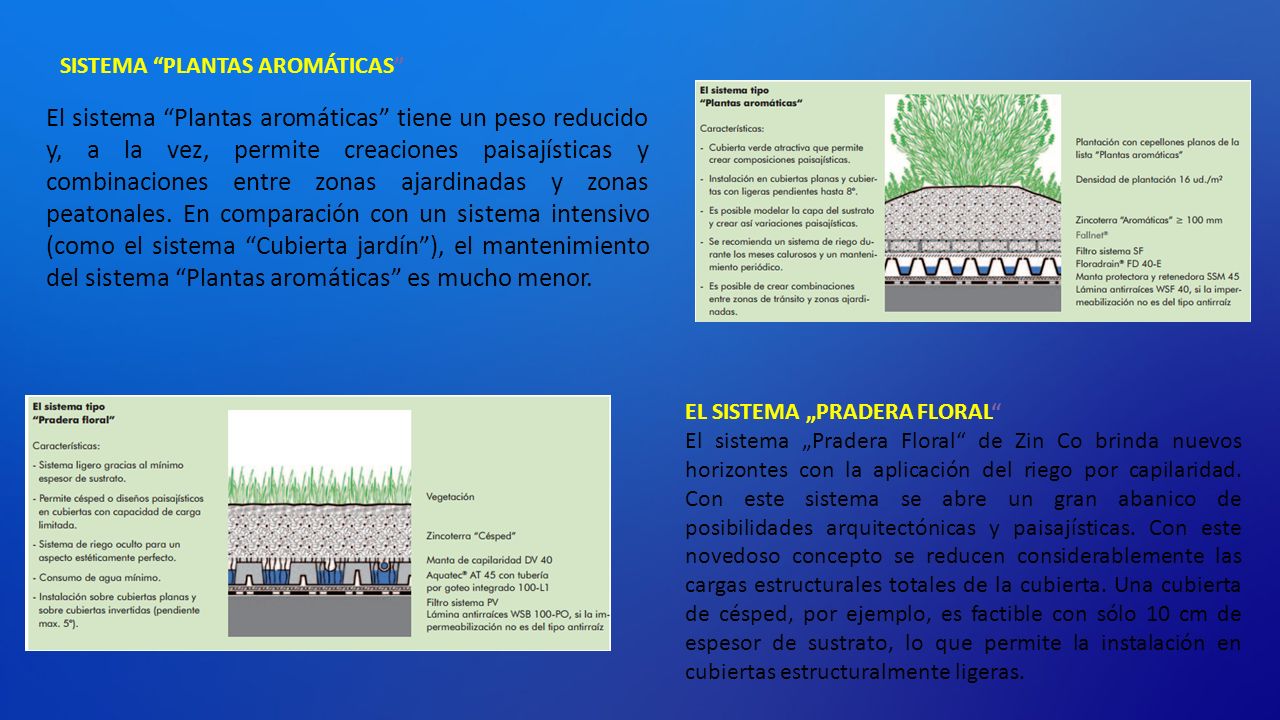

18 SISTEMA “PLANTAS AROMÁTICAS” El sistema “Plantas aromáticas” tiene un peso reducido y, a la vez, permite creaciones paisajísticas y combinaciones entre zonas ajardinadas y zonas peatonales. En comparación con un sistema intensivo (como el sistema “Cubierta jardín”), el mantenimiento del sistema “Plantas aromáticas” es mucho menor. EL SISTEMA „PRADERA FLORAL“ El sistema „Pradera Floral“ de Zin Co brinda nuevos horizontes con la aplicación del riego por capilaridad. Con este sistema se abre un gran abanico de posibilidades arquitectónicas y paisajísticas. Con este novedoso concepto se reducen considerablemente las cargas estructurales totales de la cubierta. Una cubierta de césped, por ejemplo, es factible con sólo 10 cm de espesor de sustrato, lo que permite la instalación en cubiertas estructuralmente ligeras.

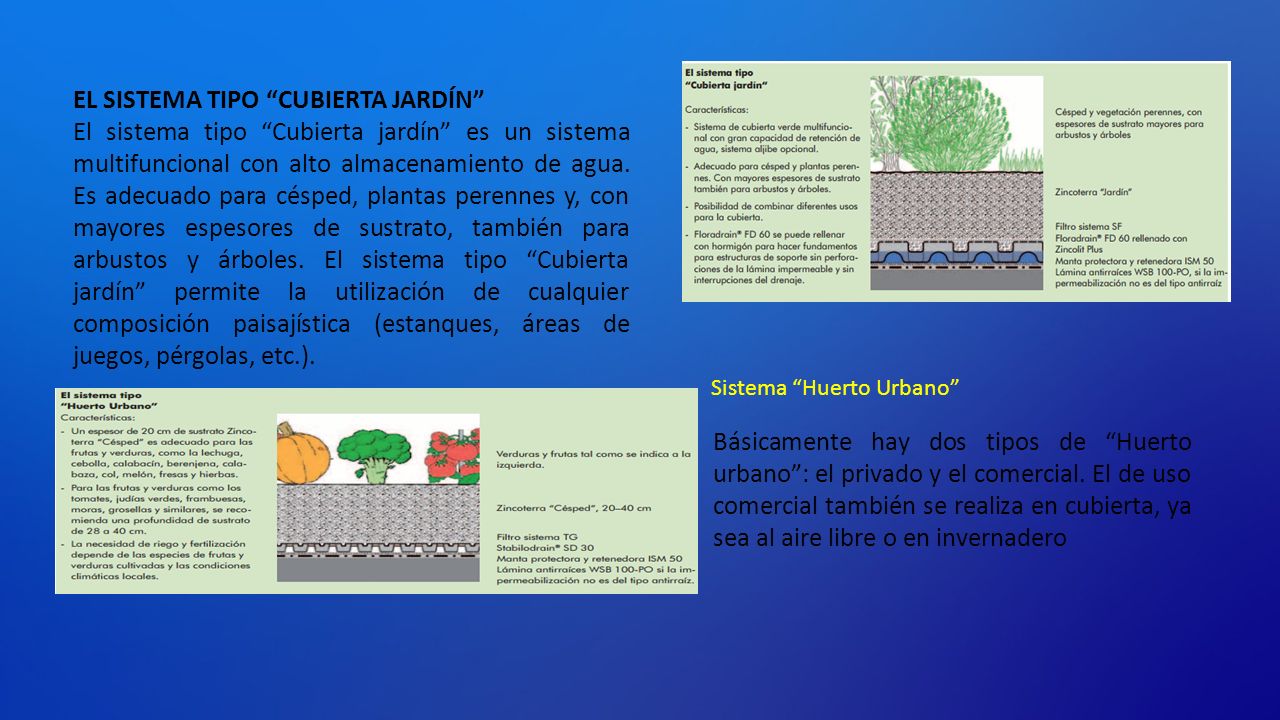

19 EL SISTEMA TIPO “CUBIERTA JARDÍN” El sistema tipo “Cubierta jardín” es un sistema multifuncional con alto almacenamiento de agua. Es adecuado para césped, plantas perennes y, con mayores espesores de sustrato, también para arbustos y árboles. El sistema tipo “Cubierta jardín” permite la utilización de cualquier composición paisajística (estanques, áreas de juegos, pérgolas, etc.). Sistema “Huerto Urbano” Básicamente hay dos tipos de “Huerto urbano”: el privado y el comercial. El de uso comercial también se realiza en cubierta, ya sea al aire libre o en invernadero

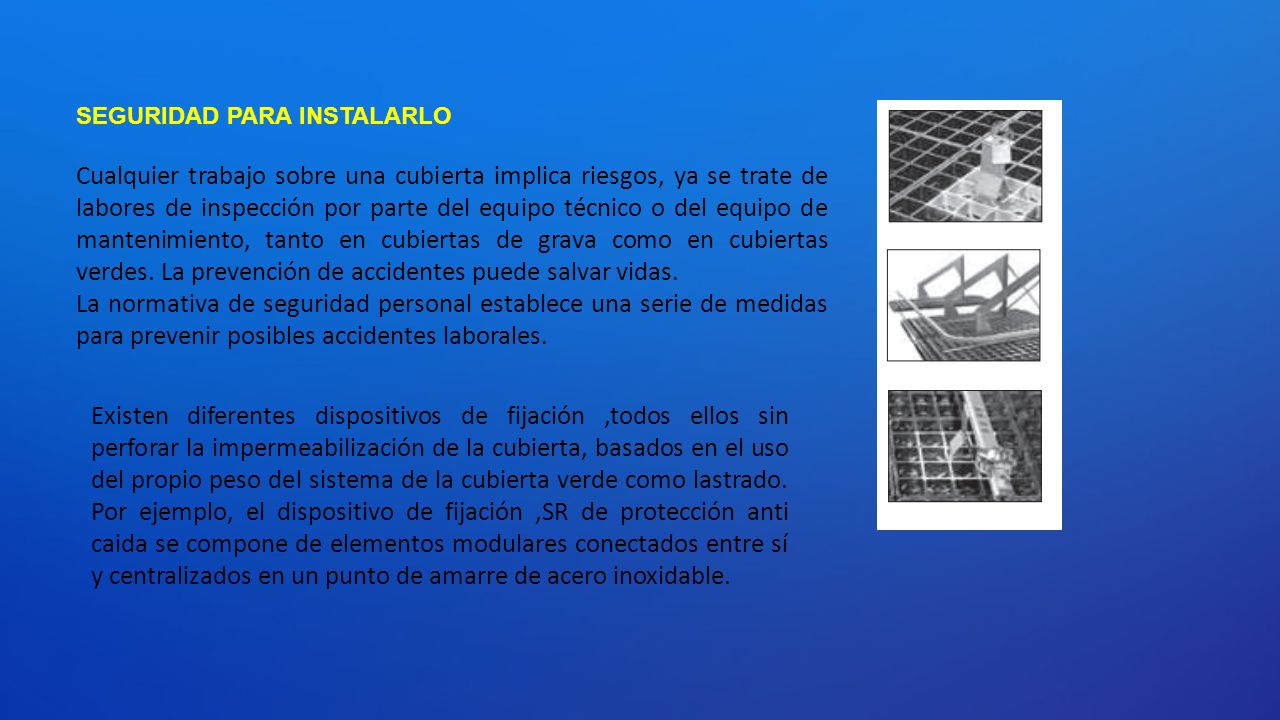

20 SEGURIDAD PARA INSTALARLO Cualquier trabajo sobre una cubierta implica riesgos, ya se trate de labores de inspección por parte del equipo técnico o del equipo de mantenimiento, tanto en cubiertas de grava como en cubiertas verdes. La prevención de accidentes puede salvar vidas. La normativa de seguridad personal establece una serie de medidas para prevenir posibles accidentes laborales. Existen diferentes dispositivos de fijación,todos ellos sin perforar la impermeabilización de la cubierta, basados en el uso del propio peso del sistema de la cubierta verde como lastrado. Por ejemplo, el dispositivo de fijación,SR de protección anti caida se compone de elementos modulares conectados entre sí y centralizados en un punto de amarre de acero inoxidable.

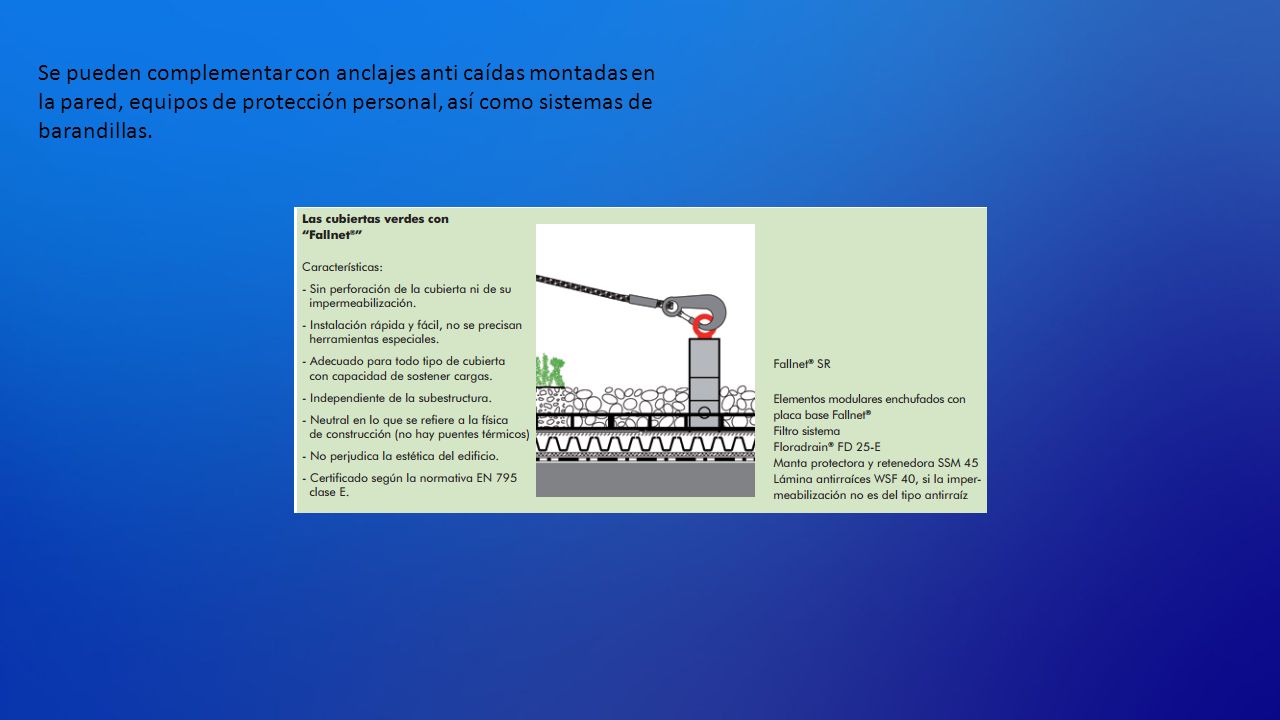

21 Se pueden complementar con anclajes anti caídas montadas en la pared, equipos de protección personal, así como sistemas de barandillas.

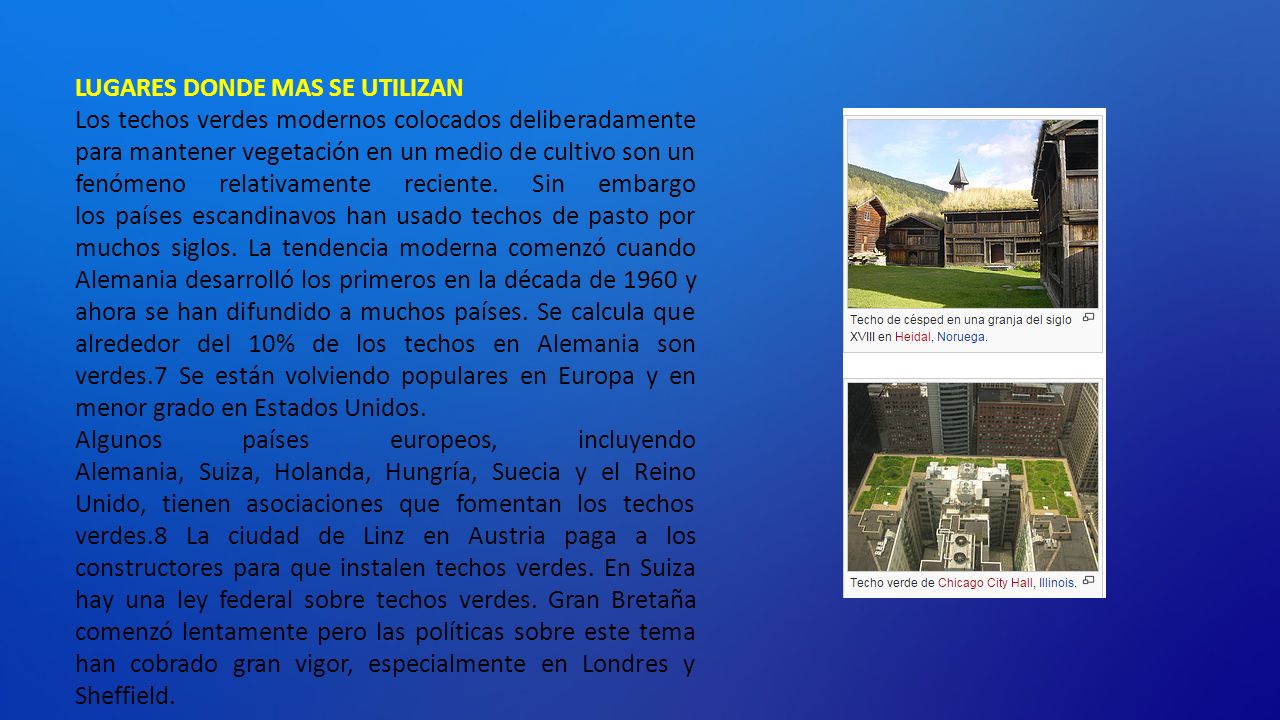

22 LUGARES DONDE MAS SE UTILIZAN Los techos verdes modernos colocados deliberadamente para mantener vegetación en un medio de cultivo son un fenómeno relativamente reciente. Sin embargo los países escandinavos han usado techos de pasto por muchos siglos. La tendencia moderna comenzó cuando Alemania desarrolló los primeros en la década de 1960 y ahora se han difundido a muchos países. Se calcula que alrededor del 10% de los techos en Alemania son verdes.7 Se están volviendo populares en Europa y en menor grado en Estados Unidos. Algunos países europeos, incluyendo Alemania, Suiza, Holanda, Hungría, Suecia y el Reino Unido, tienen asociaciones que fomentan los techos verdes.8 La ciudad de Linz en Austria paga a los constructores para que instalen techos verdes. En Suiza hay una ley federal sobre techos verdes. Gran Bretaña comenzó lentamente pero las políticas sobre este tema han cobrado gran vigor, especialmente en Londres y Sheffield.

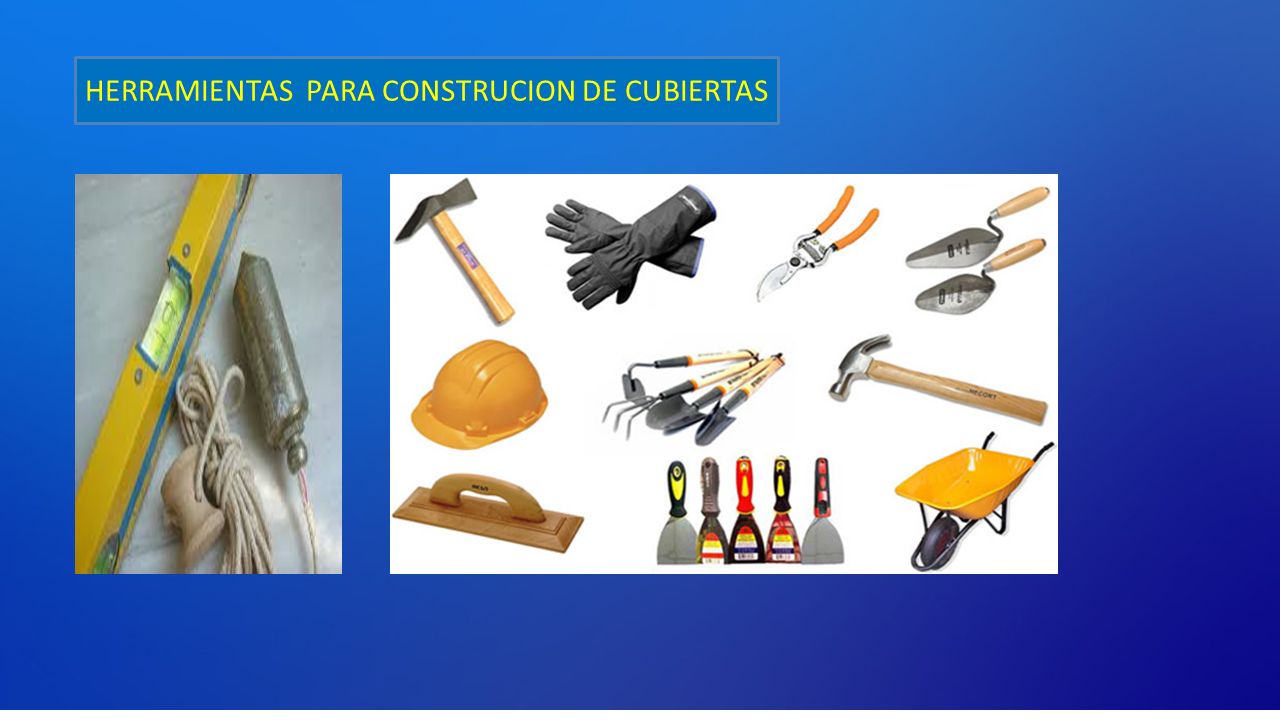

23 HERRAMIENTAS PARA CONSTRUCION DE CUBIERTAS
