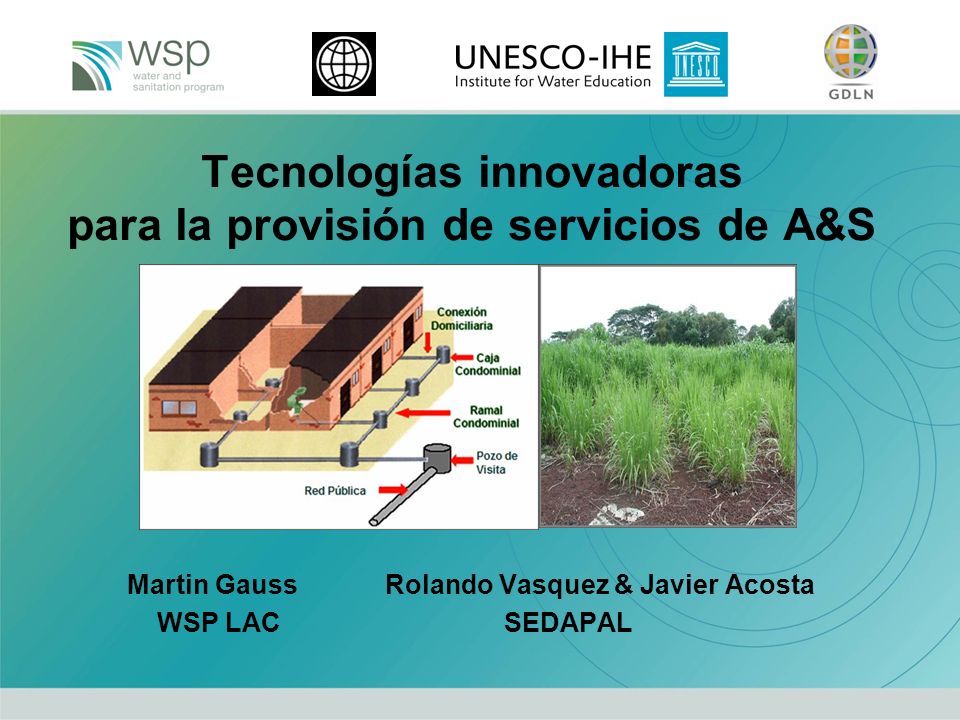

1 Tecnologías innovadoras para la provisión de servicios de A&S Martin Gauss Rolando Vasquez & Javier Acosta WSP LACSEDAPAL

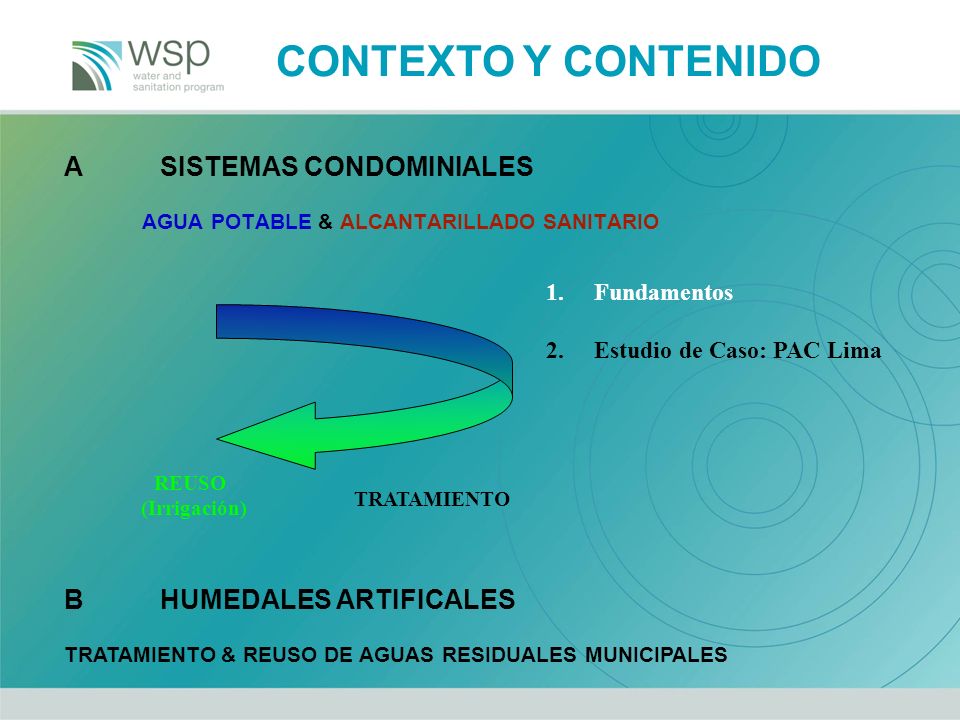

2 ASISTEMAS CONDOMINIALES AGUA POTABLE & ALCANTARILLADO SANITARIO BHUMEDALES ARTIFICALES TRATAMIENTO & REUSO DE AGUAS RESIDUALES MUNICIPALES TRATAMIENTO REUSO (Irrigación) CONTEXTO Y CONTENIDO 1.Fundamentos 2.Estudio de Caso: PAC Lima

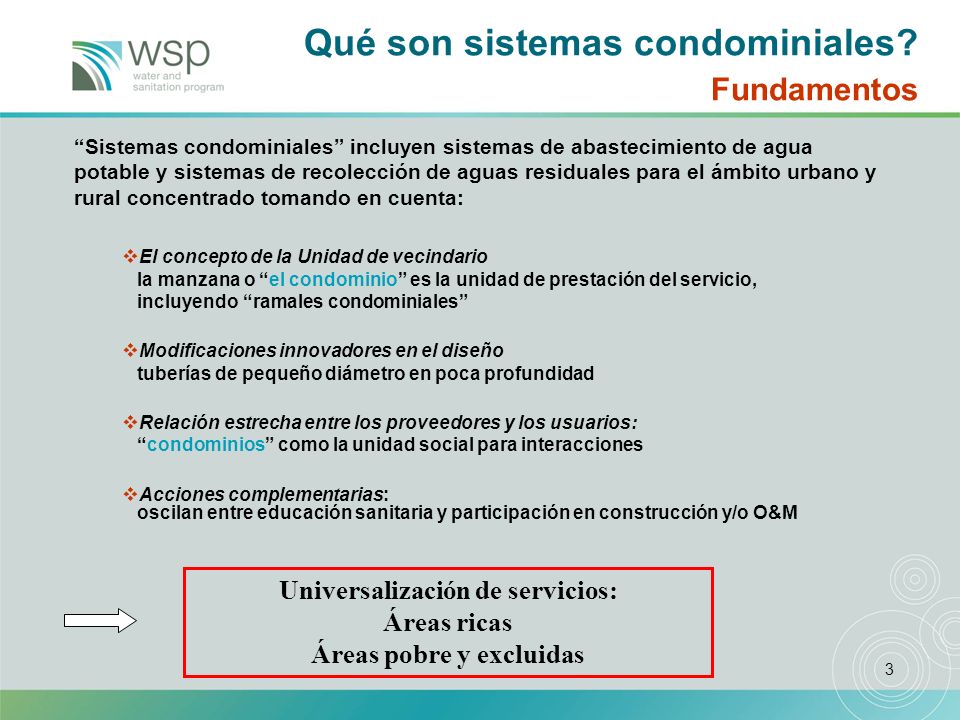

3 3 Qué son sistemas condominiales? Fundamentos “Sistemas condominiales” incluyen sistemas de abastecimiento de agua potable y sistemas de recolección de aguas residuales para el ámbito urbano y rural concentrado tomando en cuenta:  El concepto de la Unidad de vecindario la manzana o “el condominio” es la unidad de prestación del servicio, incluyendo “ramales condominiales”  Modificaciones innovadores en el diseño tuberías de pequeño diámetro en poca profundidad  Relación estrecha entre los proveedores y los usuarios: “condominios” como la unidad social para interacciones  Acciones complementarias: oscilan entre educación sanitaria y participación en construcción y/o O&M Universalización de servicios: Áreas ricas Áreas pobre y excluidas

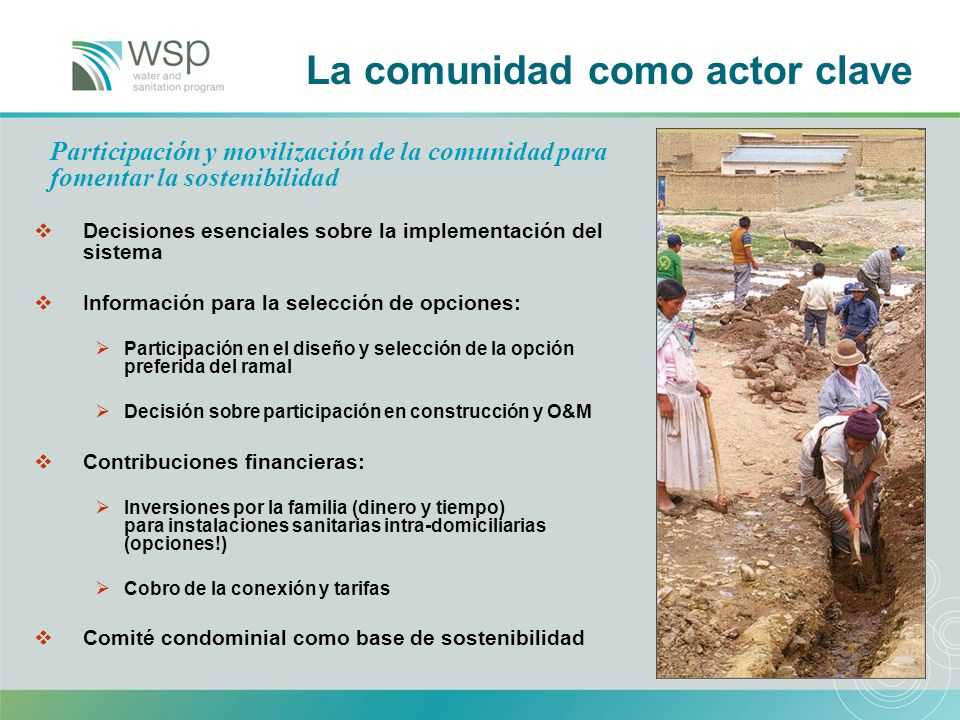

4 4  Decisiones esenciales sobre la implementación del sistema  Información para la selección de opciones:  Participación en el diseño y selección de la opción preferida del ramal  Decisión sobre participación en construcción y O&M  Contribuciones financieras:  Inversiones por la familia (dinero y tiempo) para instalaciones sanitarias intra-domiciliarias (opciones!)  Cobro de la conexión y tarifas  Comité condominial como base de sostenibilidad La comunidad como actor clave Participación y movilización de la comunidad para fomentar la sostenibilidad

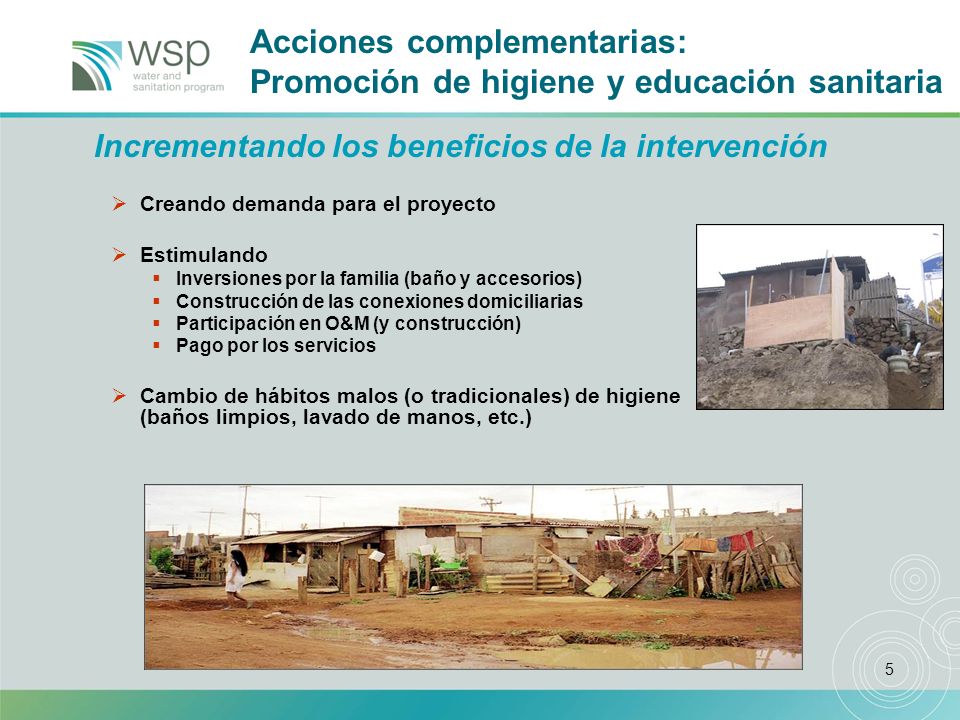

5 5 Incrementando los beneficios de la intervención  Creando demanda para el proyecto  Estimulando  Inversiones por la familia (baño y accesorios)  Construcción de las conexiones domiciliarias  Participación en O&M (y construcción)  Pago por los servicios  Cambio de hábitos malos (o tradicionales) de higiene (baños limpios, lavado de manos, etc.) Acciones complementarias: Promoción de higiene y educación sanitaria

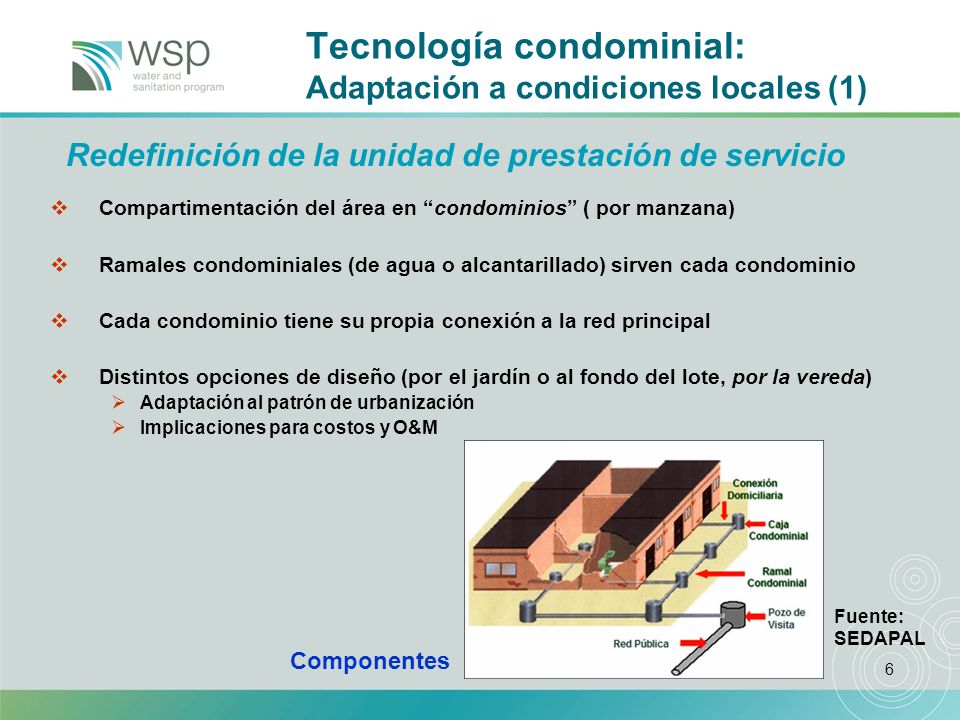

6 6 Tecnología condominial: Adaptación a condiciones locales (1)  Compartimentación del área en “condominios” ( por manzana)  Ramales condominiales (de agua o alcantarillado) sirven cada condominio  Cada condominio tiene su propia conexión a la red principal  Distintos opciones de diseño (por el jardín o al fondo del lote, por la vereda)  Adaptación al patrón de urbanización  Implicaciones para costos y O&M Redefinición de la unidad de prestación de servicio Componentes Fuente: SEDAPAL

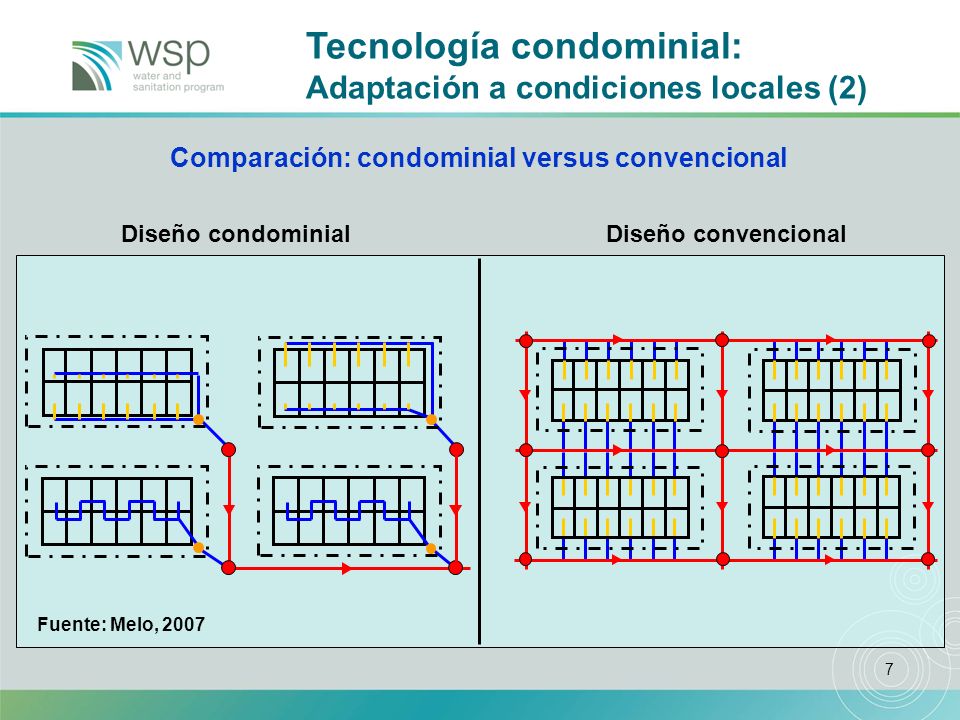

7 7 Comparación: condominial versus convencional Diseño condominialDiseño convencional Tecnología condominial: Adaptación a condiciones locales (2) Fuente: Melo, 2007

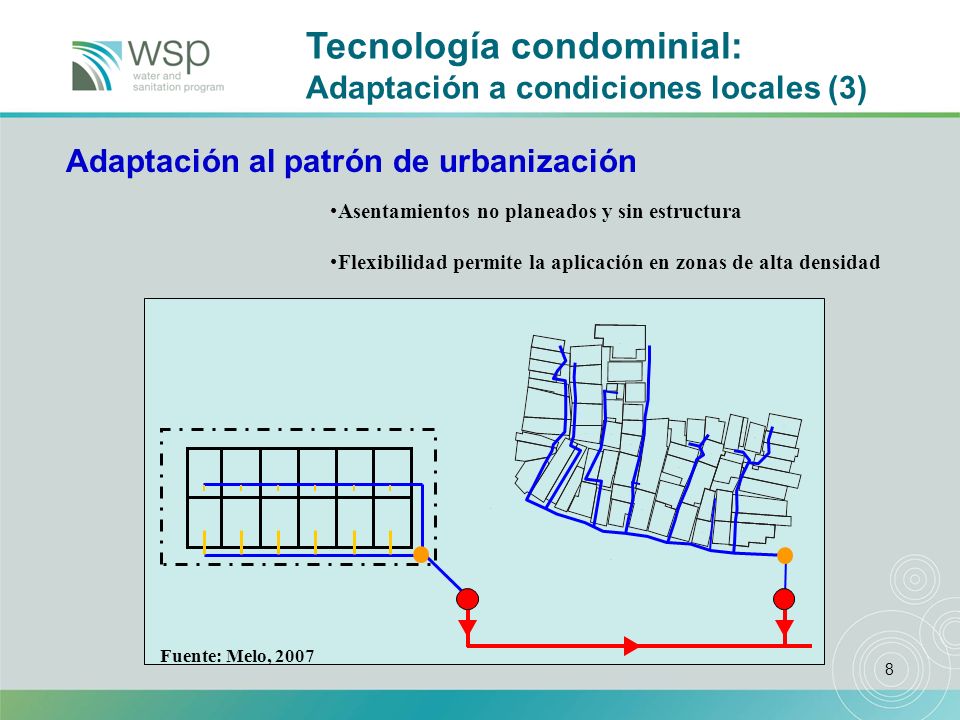

8 8 Adaptación al patrón de urbanización Tecnología condominial: Adaptación a condiciones locales (3) Fuente: Melo, 2007 Asentamientos no planeados y sin estructura Flexibilidad permite la aplicación en zonas de alta densidad

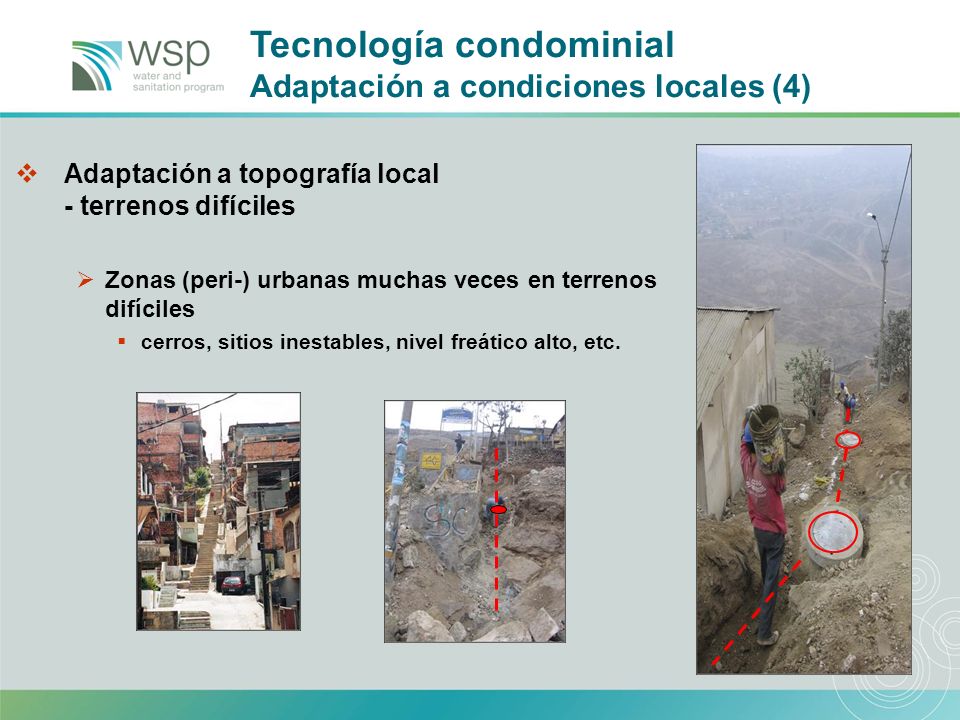

9 9 Tecnología condominial Adaptación a condiciones locales (4)  Adaptación a topografía local - terrenos difíciles  Zonas (peri-) urbanas muchas veces en terrenos difíciles  cerros, sitios inestables, nivel freático alto, etc.

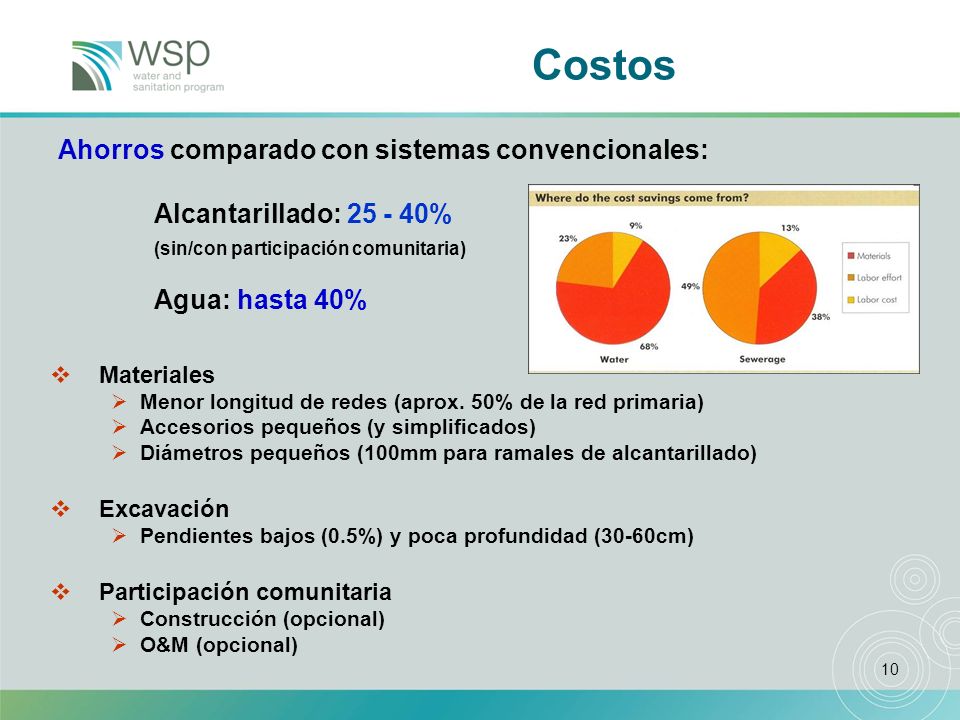

10 10 Costos  Materiales  Menor longitud de redes (aprox. 50% de la red primaria)  Accesorios pequeños (y simplificados)  Diámetros pequeños (100mm para ramales de alcantarillado)  Excavación  Pendientes bajos (0.5%) y poca profundidad (30-60cm)  Participación comunitaria  Construcción (opcional)  O&M (opcional) Ahorros comparado con sistemas convencionales: Alcantarillado: 25 - 40% (sin/con participación comunitaria) Agua: hasta 40%

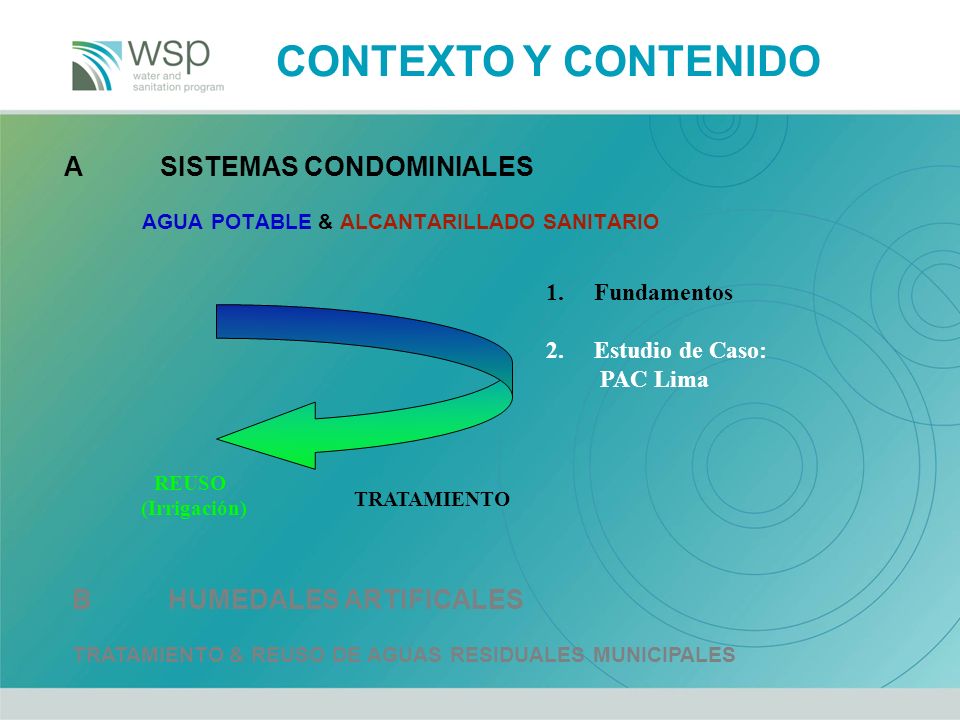

11 ASISTEMAS CONDOMINIALES AGUA POTABLE & ALCANTARILLADO SANITARIO BHUMEDALES ARTIFICALES TRATAMIENTO & REUSO DE AGUAS RESIDUALES MUNICIPALES TRATAMIENTO REUSO (Irrigación) CONTEXTO Y CONTENIDO 1.Fundamentos 2.Estudio de Caso: PAC Lima

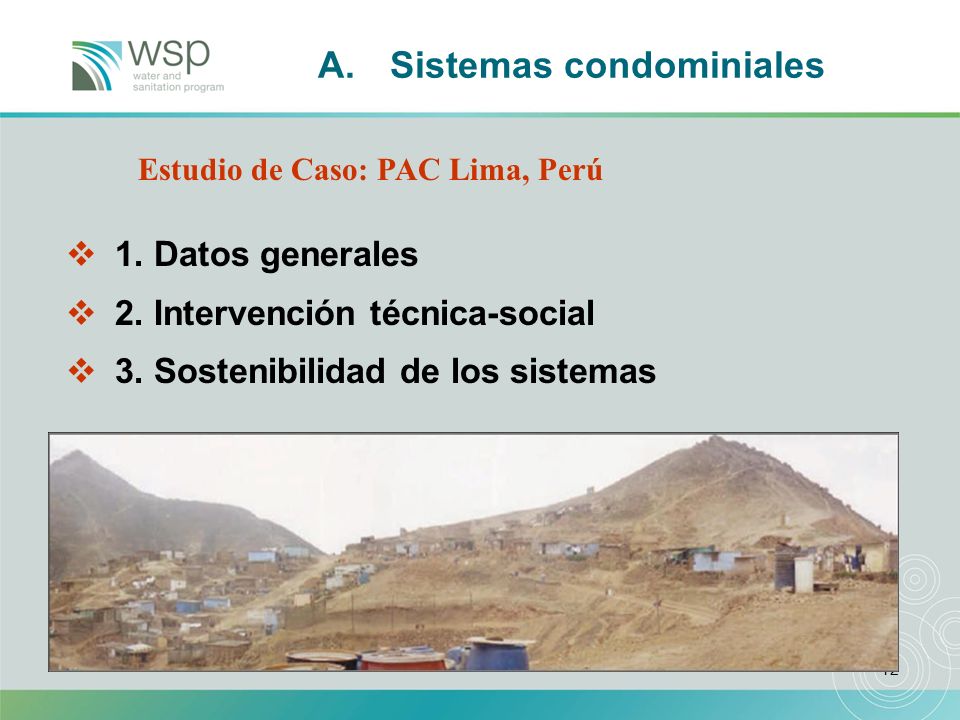

12 12 A.Sistemas condominiales  1. Datos generales  2. Intervención técnica-social  3. Sostenibilidad de los sistemas Estudio de Caso: PAC Lima, Perú

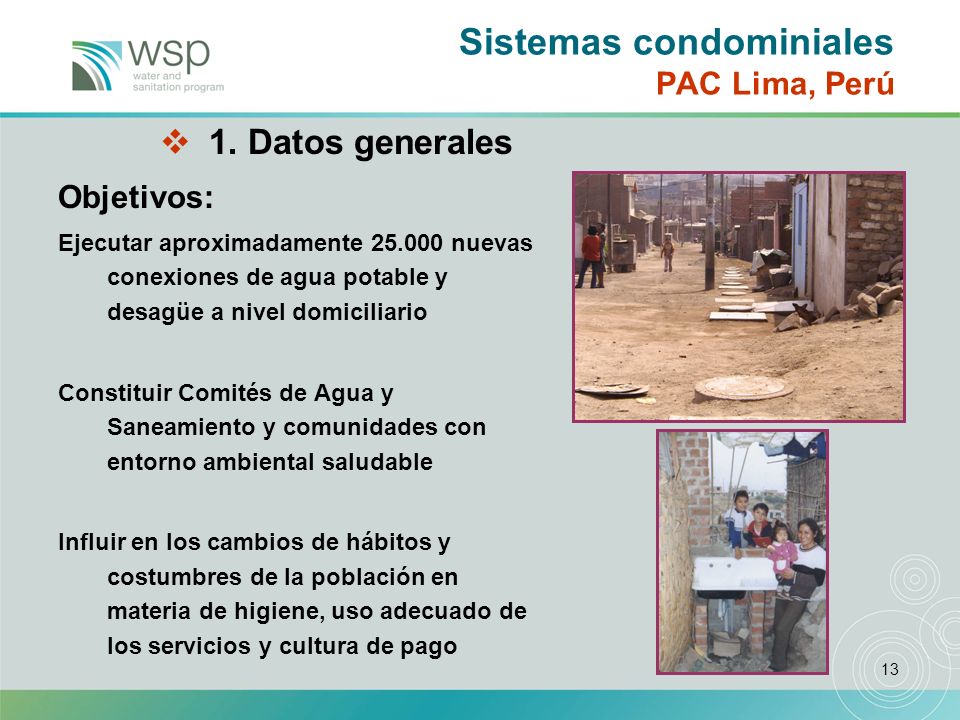

13 13 Sistemas condominiales PAC Lima, Perú Objetivos: Ejecutar aproximadamente 25.000 nuevas conexiones de agua potable y desagüe a nivel domiciliario Constituir Comités de Agua y Saneamiento y comunidades con entorno ambiental saludable Influir en los cambios de hábitos y costumbres de la población en materia de higiene, uso adecuado de los servicios y cultura de pago  1. Datos generales

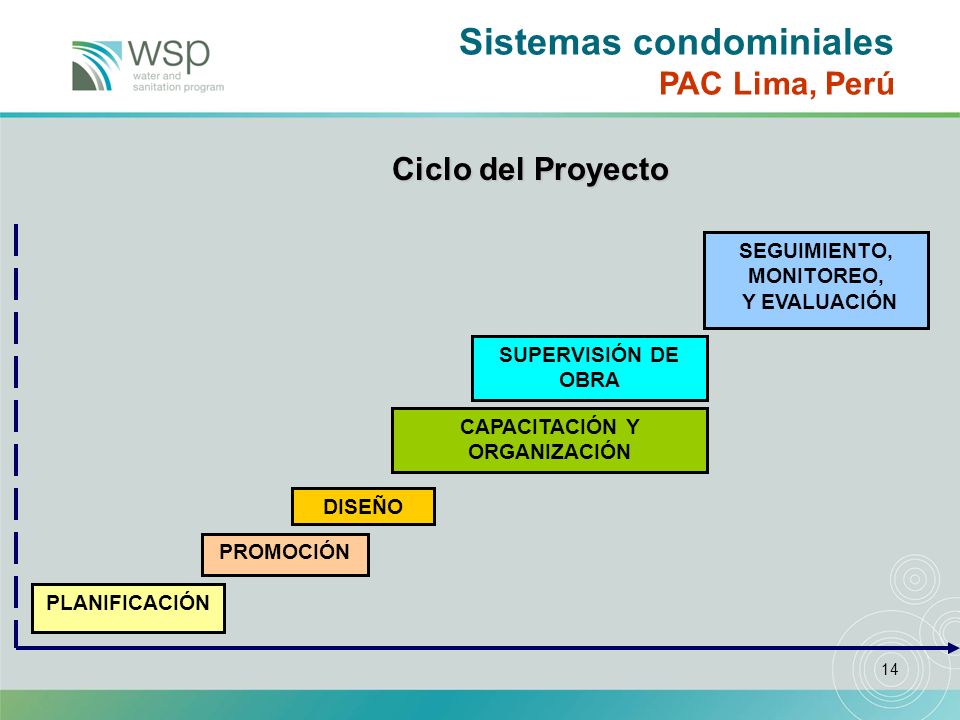

14 14 PLANIFICACIÓN PROMOCIÓN DISEÑO CAPACITACIÓN Y ORGANIZACIÓN SUPERVISIÓN DE OBRA SEGUIMIENTO, MONITOREO, Y EVALUACIÓN Ciclo del Proyecto Ciclo del Proyecto Sistemas condominiales PAC Lima, Perú

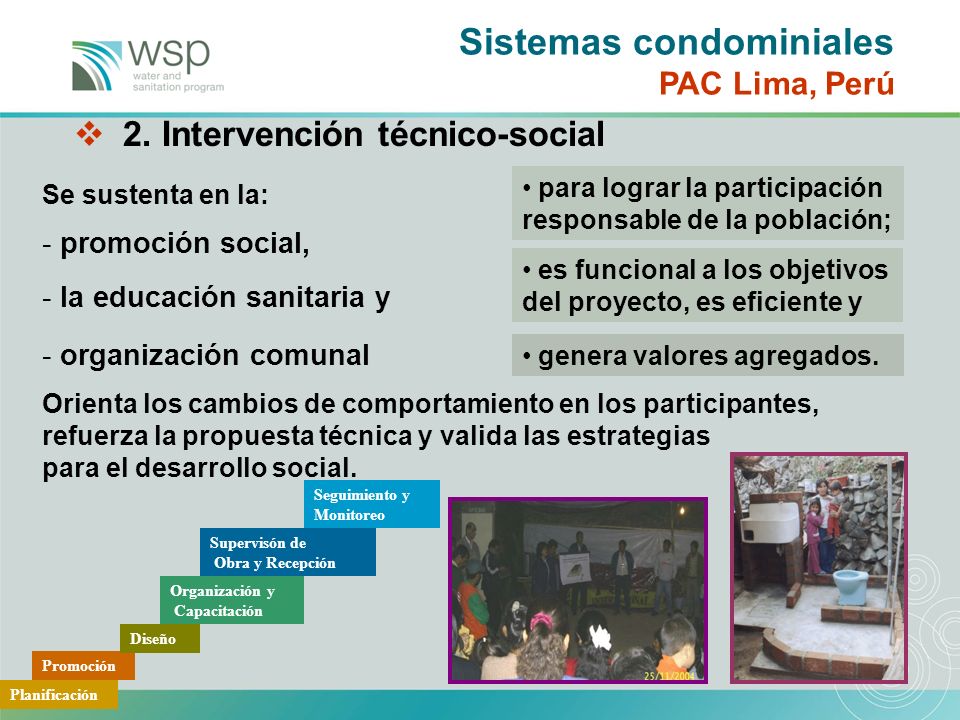

15 15  2. Intervención técnico-social Se sustenta en la: - promoción social, - la educación sanitaria y - organización comunal para lograr la participación responsable de la población; Orienta los cambios de comportamiento en los participantes, refuerza la propuesta técnica y valida las estrategias para el desarrollo social. es funcional a los objetivos del proyecto, es eficiente y genera valores agregados. Planificación Promoción Diseño Organización y Capacitación Supervisón de Obra y Recepción Seguimiento y Monitoreo Sistemas condominiales PAC Lima, Perú

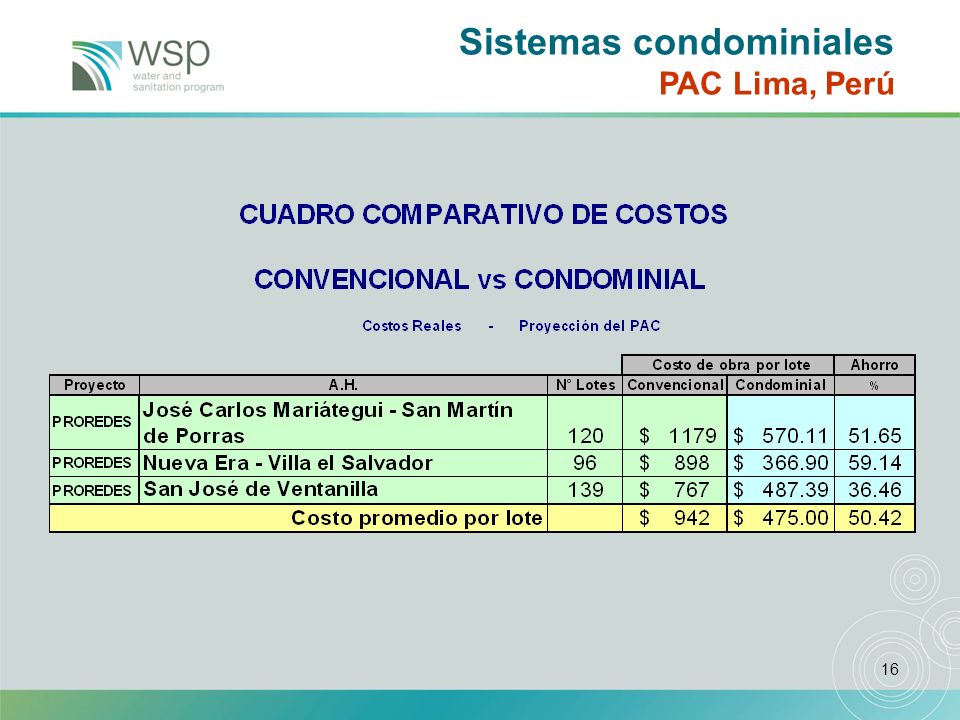

16 16 Sistemas condominiales PAC Lima, Perú

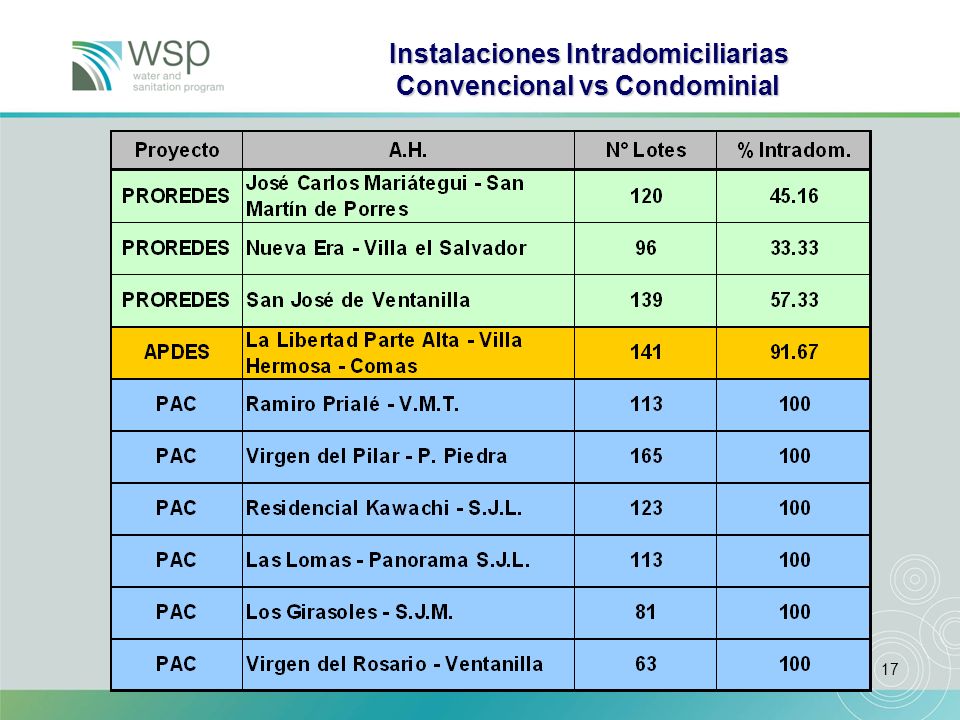

17 17 Instalaciones Intradomiciliarias Convencional vs Condominial

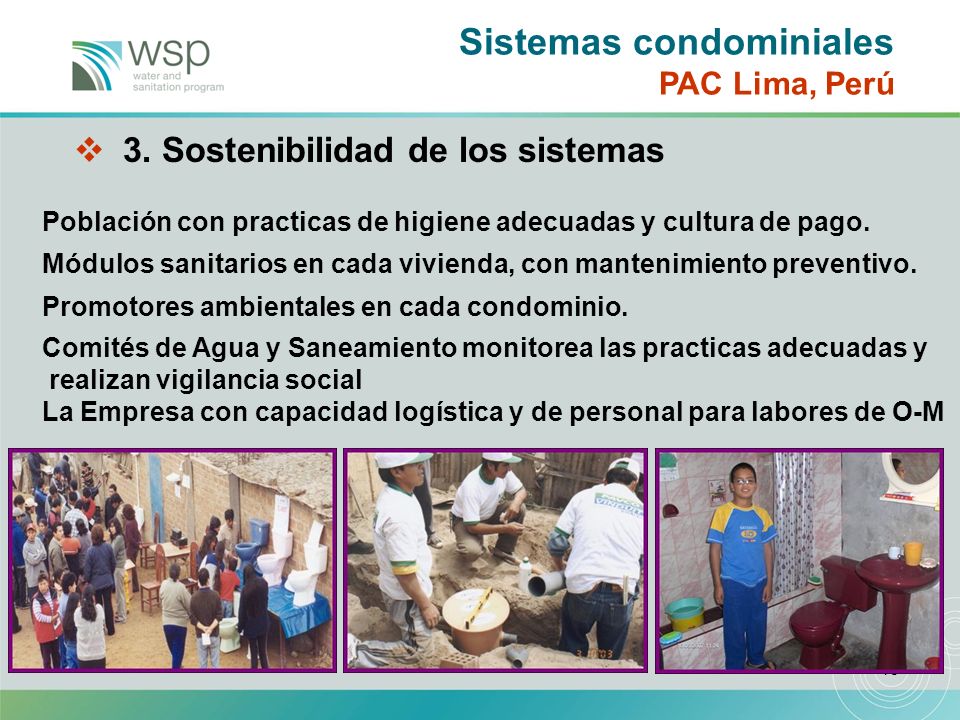

18 18  3. Sostenibilidad de los sistemas Población con practicas de higiene adecuadas y cultura de pago. Módulos sanitarios en cada vivienda, con mantenimiento preventivo. Promotores ambientales en cada condominio. Comités de Agua y Saneamiento monitorea las practicas adecuadas y realizan vigilancia social La Empresa con capacidad logística y de personal para labores de O-M Sistemas condominiales PAC Lima, Perú

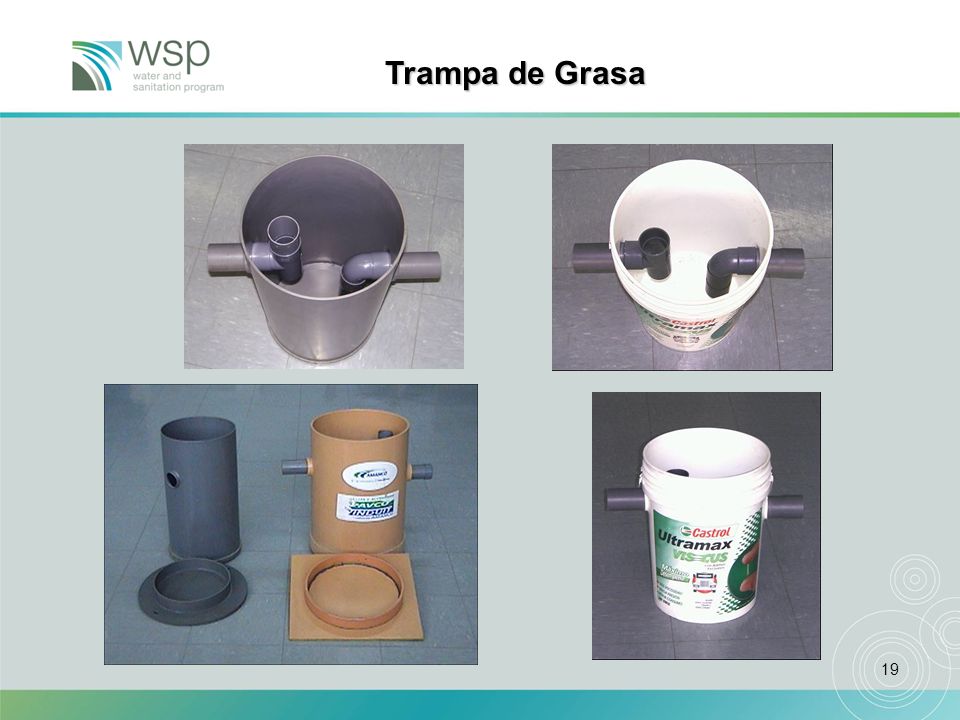

19 19 Trampa de Grasa

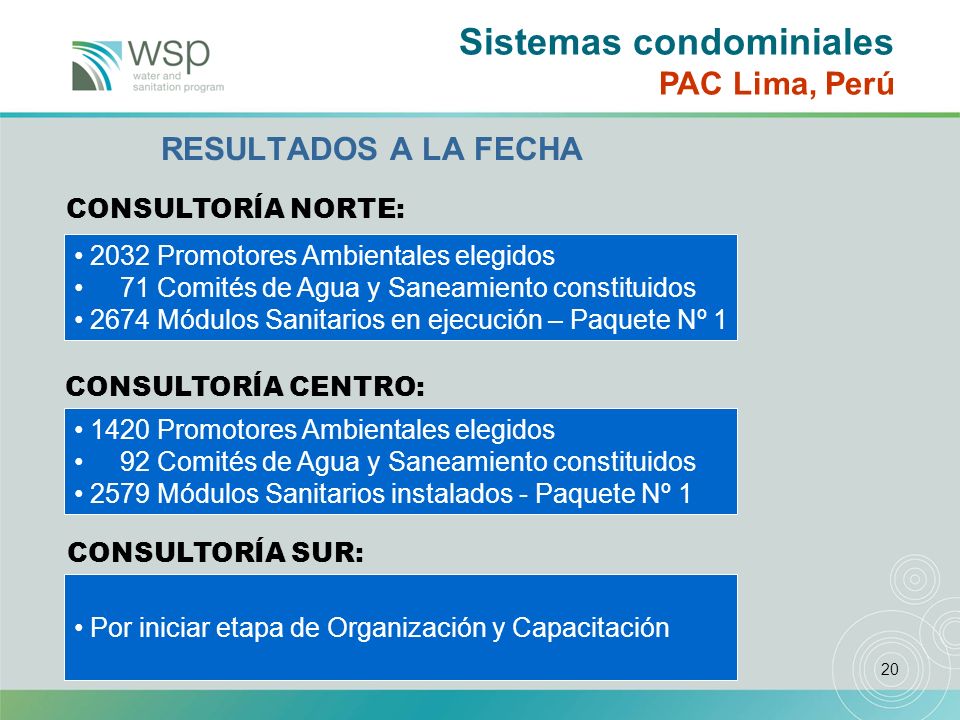

20 20 CONSULTORÍA NORTE: CONSULTORÍA CENTRO: CONSULTORÍA SUR: 2032 Promotores Ambientales elegidos 71 Comités de Agua y Saneamiento constituidos 2674 Módulos Sanitarios en ejecución – Paquete Nº 1 1420 Promotores Ambientales elegidos 92 Comités de Agua y Saneamiento constituidos 2579 Módulos Sanitarios instalados - Paquete Nº 1 Por iniciar etapa de Organización y Capacitación RESULTADOS A LA FECHA Sistemas condominiales PAC Lima, Perú

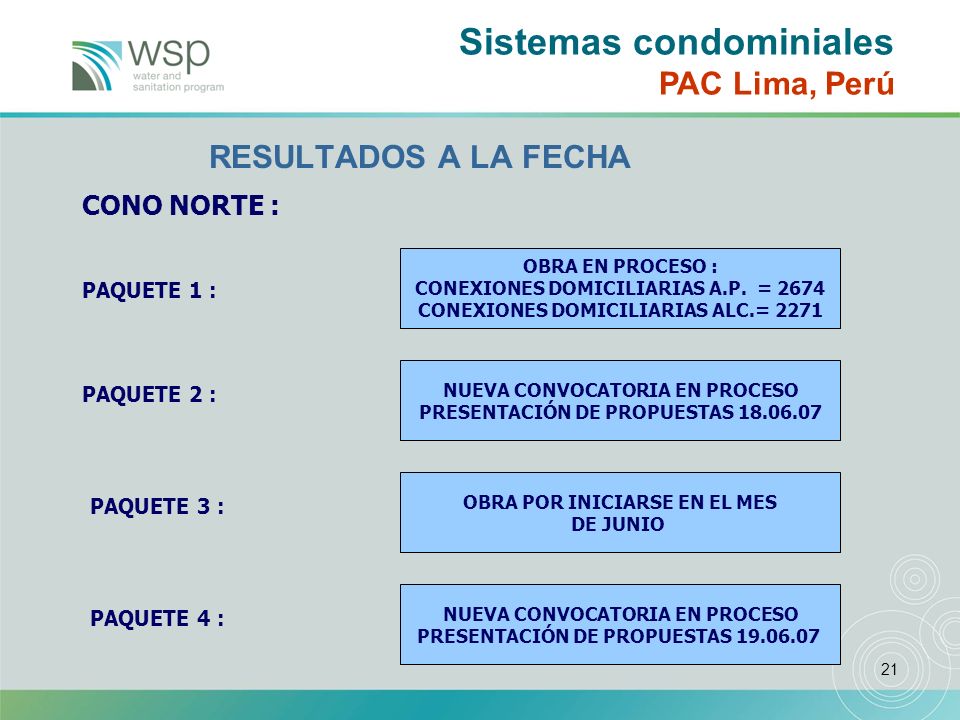

21 21 RESULTADOS A LA FECHA PAQUETE 1 : OBRA EN PROCESO : CONEXIONES DOMICILIARIAS A.P. = 2674 CONEXIONES DOMICILIARIAS ALC.= 2271 PAQUETE 2 : NUEVA CONVOCATORIA EN PROCESO PRESENTACIÓN DE PROPUESTAS 18.06.07 OBRA POR INICIARSE EN EL MES DE JUNIO NUEVA CONVOCATORIA EN PROCESO PRESENTACIÓN DE PROPUESTAS 19.06.07 CONO NORTE : PAQUETE 3 : PAQUETE 4 : Sistemas condominiales PAC Lima, Perú

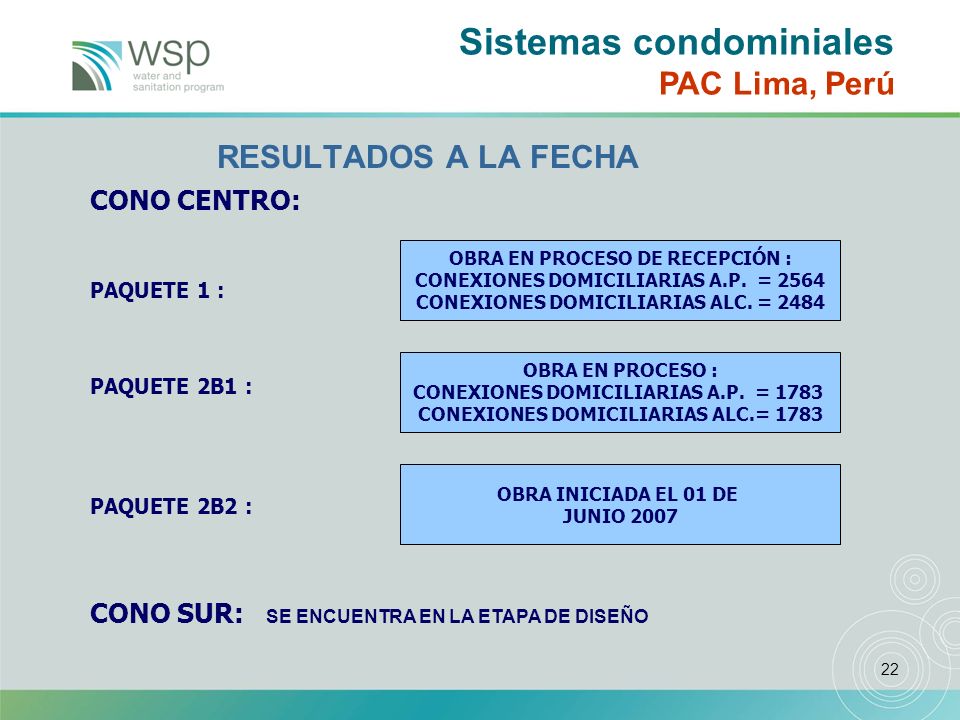

22 22 PAQUETE 1 : OBRA EN PROCESO DE RECEPCIÓN : CONEXIONES DOMICILIARIAS A.P. = 2564 CONEXIONES DOMICILIARIAS ALC. = 2484 PAQUETE 2B1 : OBRA EN PROCESO : CONEXIONES DOMICILIARIAS A.P. = 1783 CONEXIONES DOMICILIARIAS ALC.= 1783 CONO CENTRO: PAQUETE 2B2 : OBRA INICIADA EL 01 DE JUNIO 2007 CONO SUR: SE ENCUENTRA EN LA ETAPA DE DISEÑO RESULTADOS A LA FECHA Sistemas condominiales PAC Lima, Perú

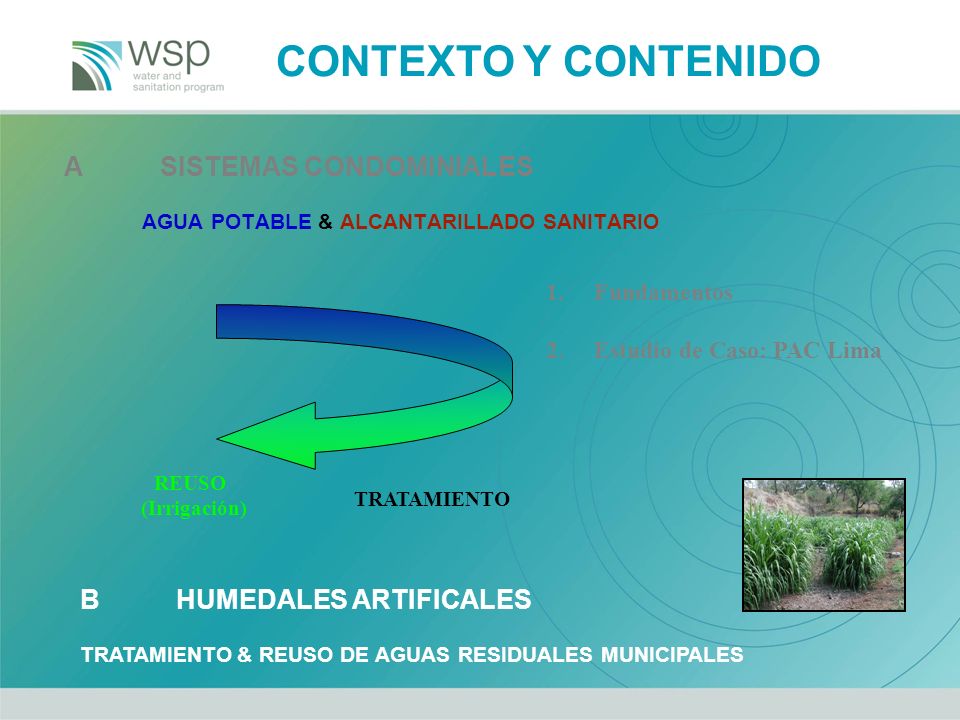

23 ASISTEMAS CONDOMINIALES AGUA POTABLE & ALCANTARILLADO SANITARIO BHUMEDALES ARTIFICALES TRATAMIENTO & REUSO DE AGUAS RESIDUALES MUNICIPALES TRATAMIENTO REUSO (Irrigación) CONTEXTO Y CONTENIDO 1.Fundamentos 2.Estudio de Caso: PAC Lima

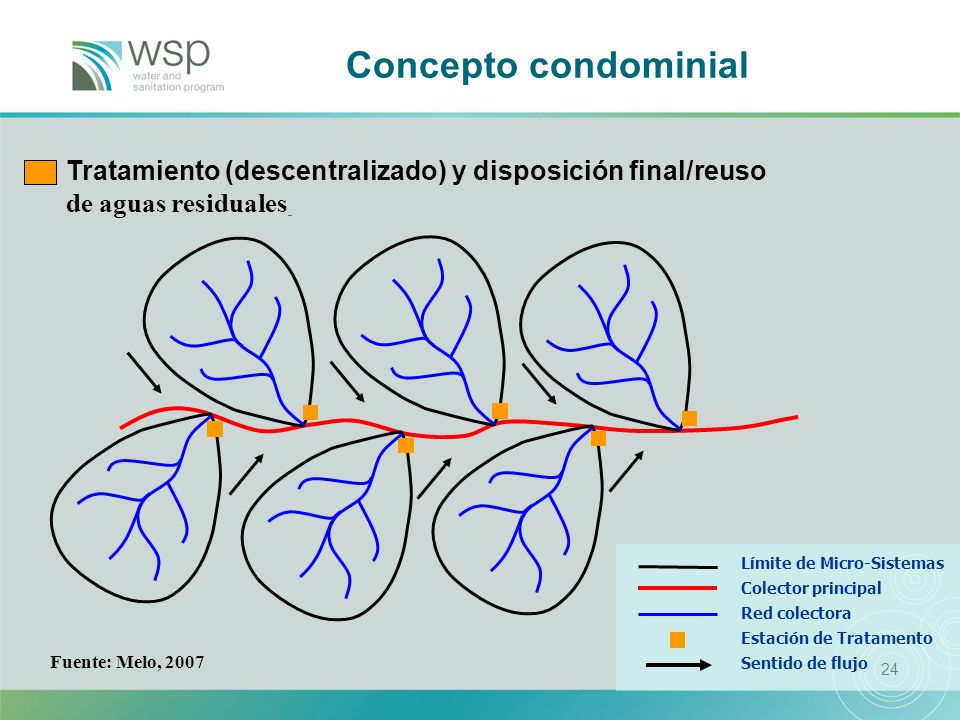

24 24 Tratamiento (descentralizado) y disposición final/reuso de aguas residuales Concepto condominial Límite de Micro-Sistemas Colector principal Red colectora Estación de Tratamento Sentido de flujo Fuente: Melo, 2007

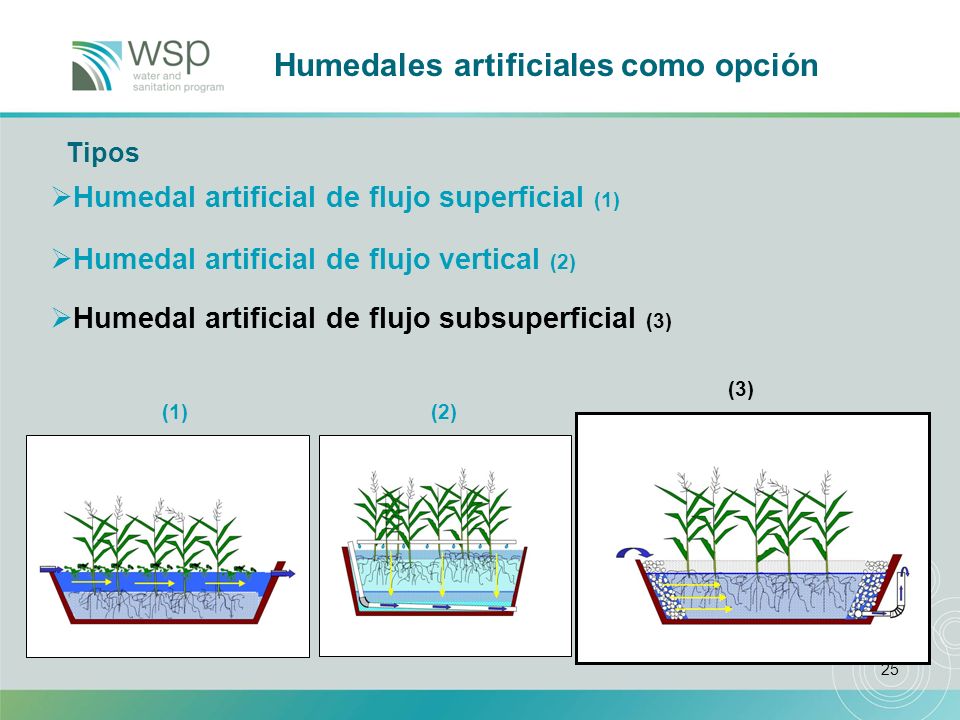

25 25 Tipos  Humedal artificial de flujo superficial (1)  Humedal artificial de flujo vertical (2)  Humedal artificial de flujo subsuperficial (3) (1)(2) (3) Humedales artificiales como opción

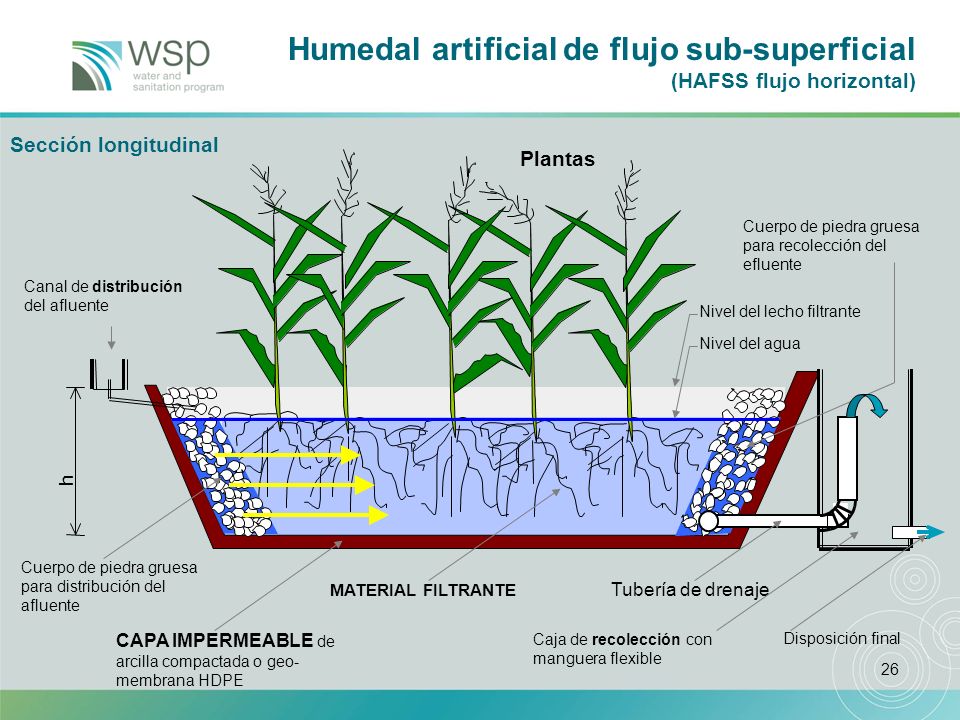

26 26 Humedal artificial de flujo sub-superficial (HAFSS flujo horizontal) Nivel del agua CAPA IMPERMEABLE de arcilla compactada o geo- membrana HDPE Tubería de drenaje Disposición final Caja de recolección con manguera flexible Plantas Cuerpo de piedra gruesa para recolección del efluente Canal de distribución del afluente MATERIAL FILTRANTE Cuerpo de piedra gruesa para distribución del afluente h Nivel del lecho filtrante Sección longitudinal

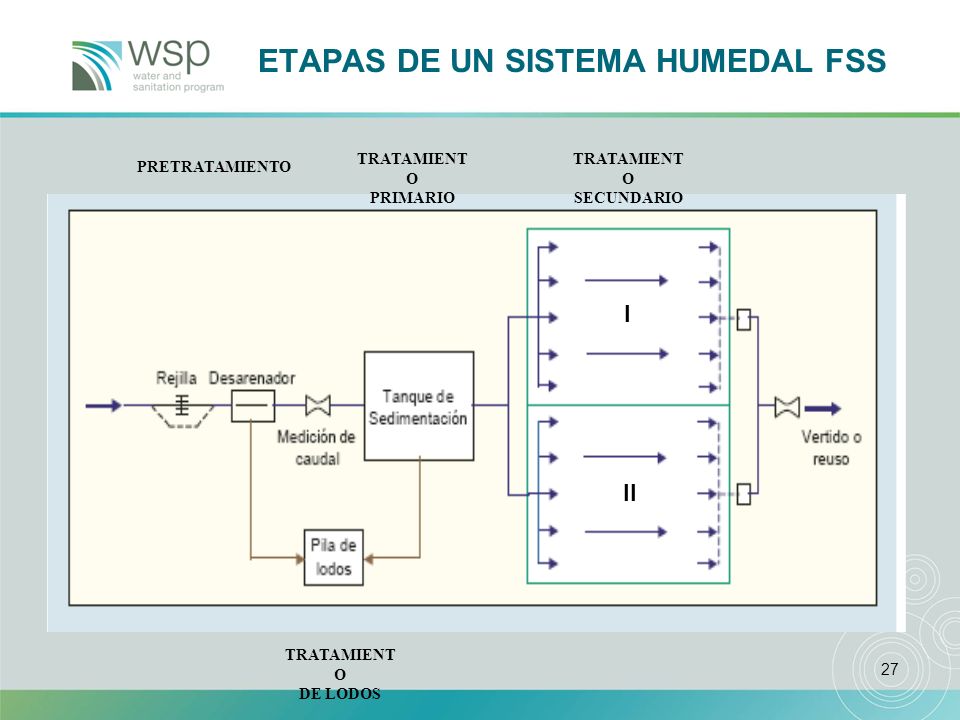

27 27 ETAPAS DE UN SISTEMA HUMEDAL FSS I II PRETRATAMIENTO TRATAMIENT O PRIMARIO TRATAMIENT O SECUNDARIO TRATAMIENT O DE LODOS

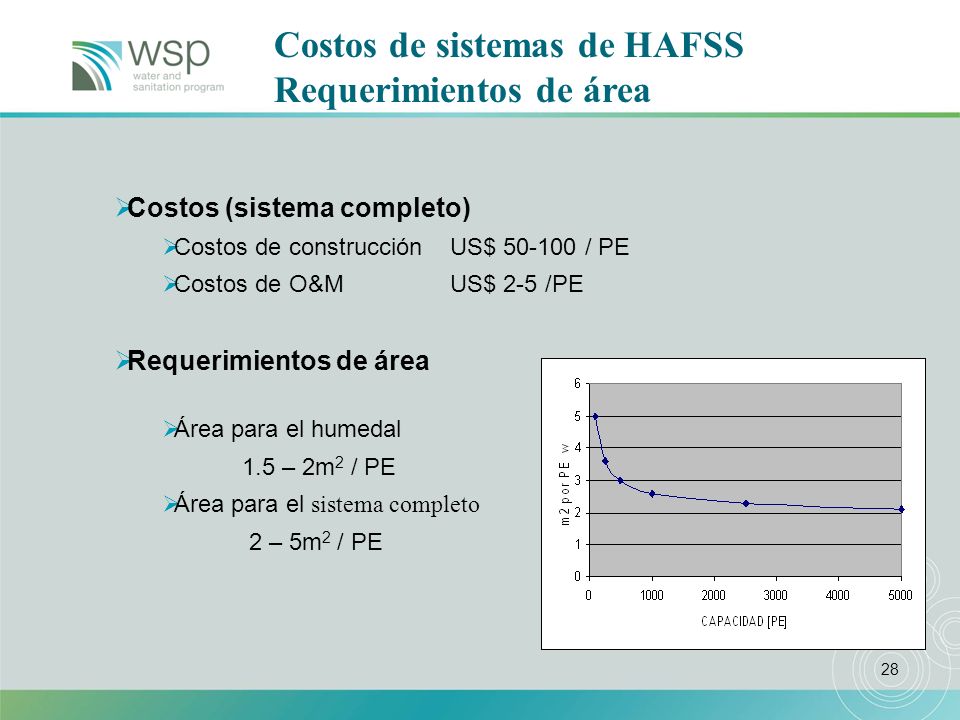

28 28  Costos (sistema completo)  Costos de construcción US$ 50-100 / PE  Costos de O&MUS$ 2-5 /PE  Requerimientos de área  Área para el humedal 1.5 – 2m 2 / PE  Área para el sistema completo 2 – 5m 2 / PE Costos de sistemas de HAFSS Requerimientos de área

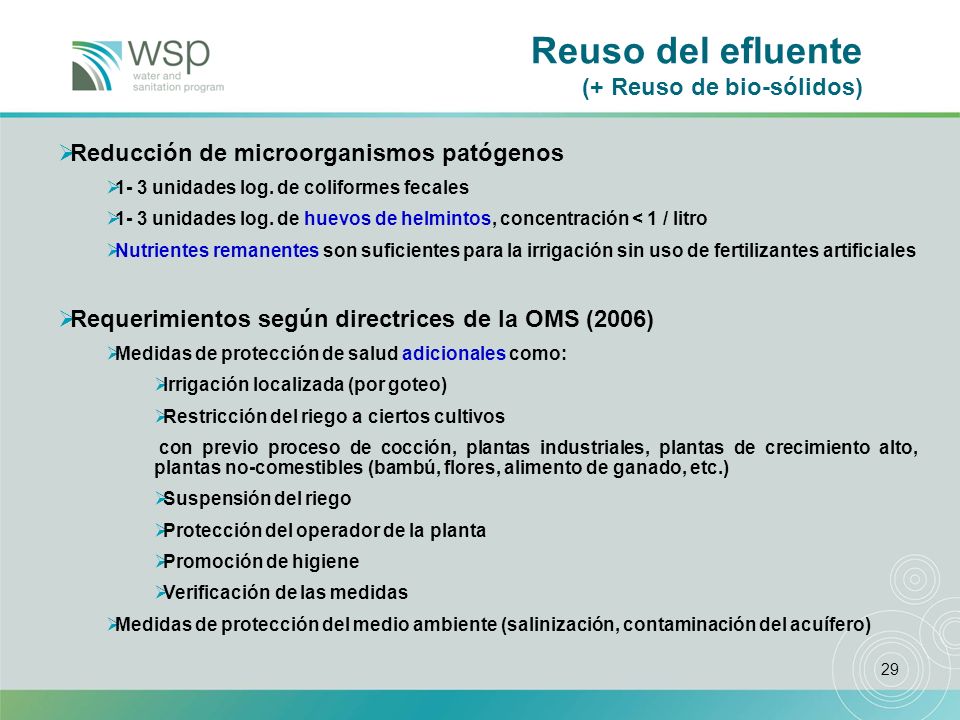

29 29 Reuso del efluente (+ Reuso de bio-sólidos)  Reducción de microorganismos patógenos  1- 3 unidades log. de coliformes fecales  1- 3 unidades log. de huevos de helmintos, concentración < 1 / litro  Nutrientes remanentes son suficientes para la irrigación sin uso de fertilizantes artificiales  Requerimientos según directrices de la OMS (2006)  Medidas de protección de salud adicionales como:  Irrigación localizada (por goteo)  Restricción del riego a ciertos cultivos con previo proceso de cocción, plantas industriales, plantas de crecimiento alto, plantas no-comestibles (bambú, flores, alimento de ganado, etc.)  Suspensión del riego  Protección del operador de la planta  Promoción de higiene  Verificación de las medidas  Medidas de protección del medio ambiente (salinización, contaminación del acuífero)

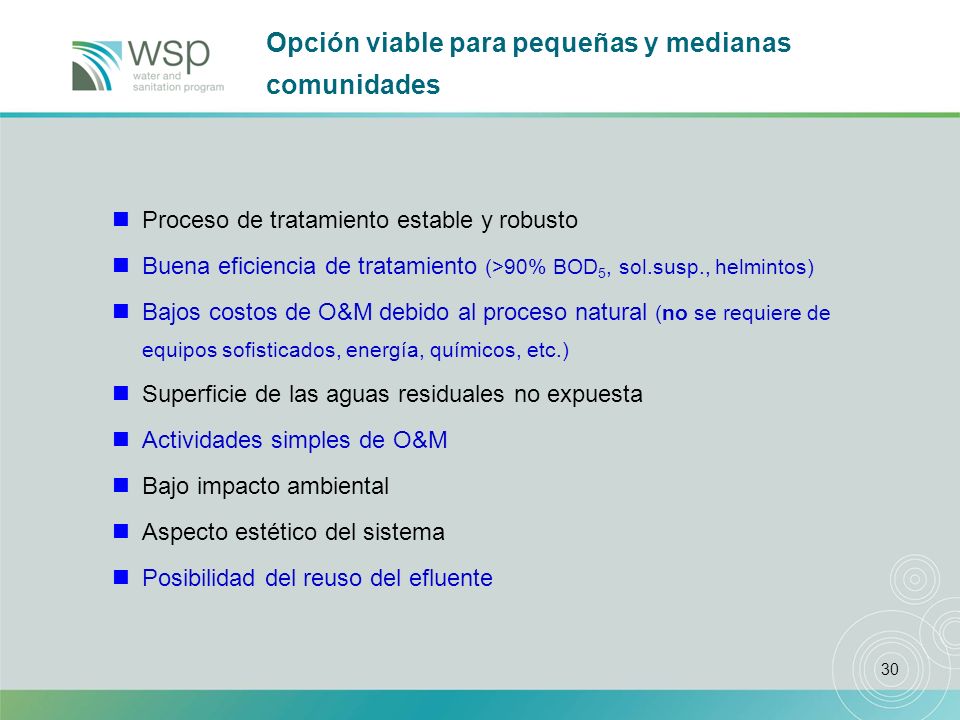

30 30 Proceso de tratamiento estable y robusto Buena eficiencia de tratamiento (>90% BOD 5, sol.susp., helmintos) Bajos costos de O&M debido al proceso natural (no se requiere de equipos sofisticados, energía, químicos, etc.) Superficie de las aguas residuales no expuesta Actividades simples de O&M Bajo impacto ambiental Aspecto estético del sistema Posibilidad del reuso del efluente Opción viable para pequeñas y medianas comunidades

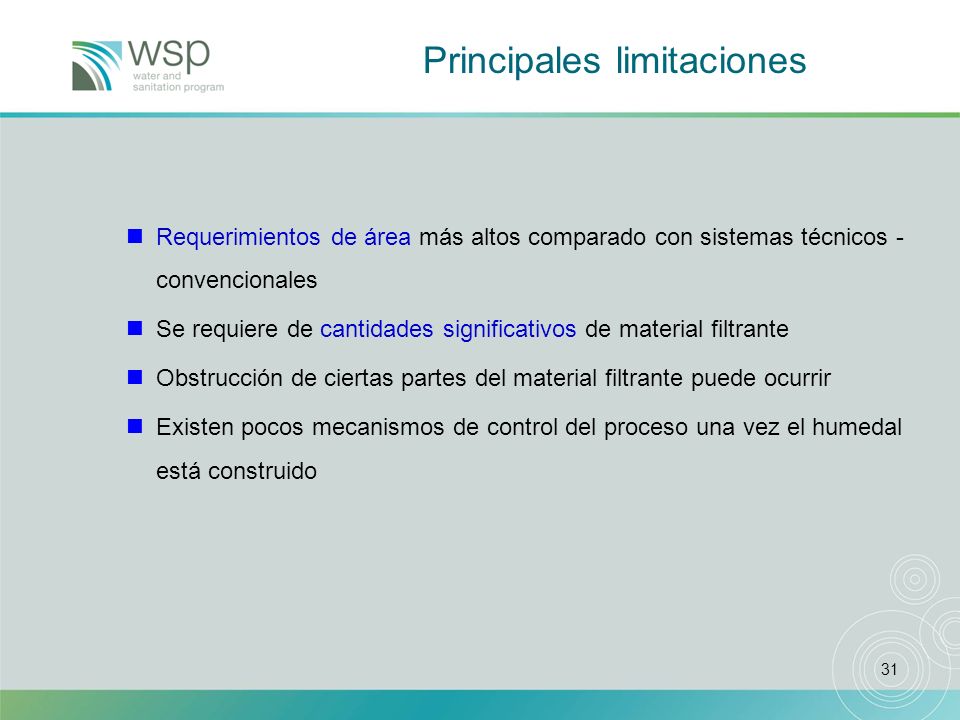

31 31 Requerimientos de área más altos comparado con sistemas técnicos - convencionales Se requiere de cantidades significativos de material filtrante Obstrucción de ciertas partes del material filtrante puede ocurrir Existen pocos mecanismos de control del proceso una vez el humedal está construido Principales limitaciones

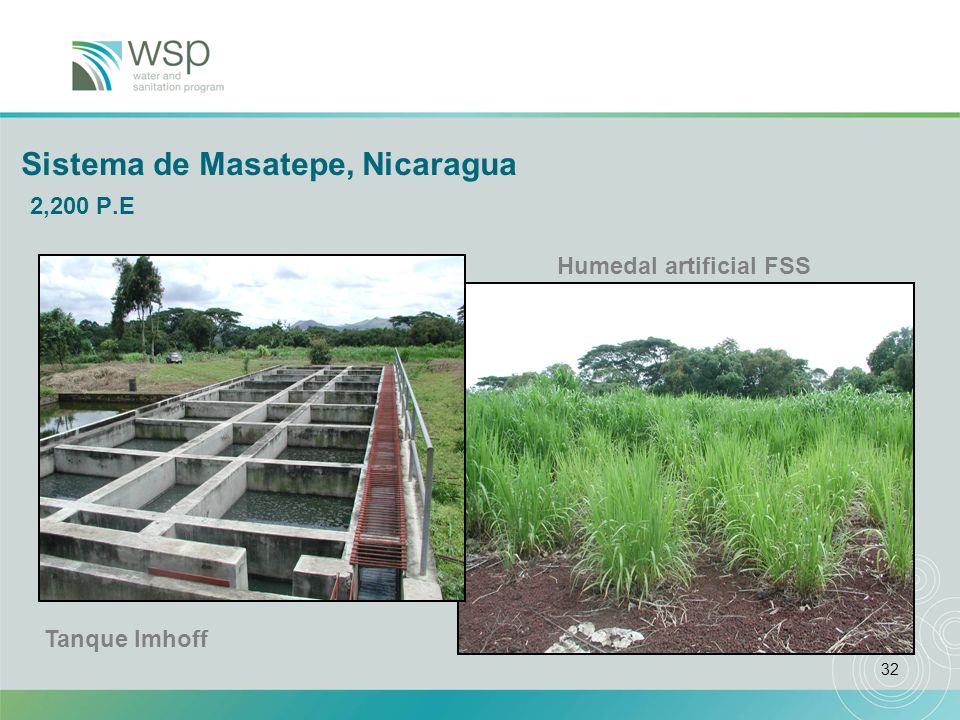

32 32 Sistema de Masatepe, Nicaragua 2,200 P.E Tanque Imhoff Humedal artificial FSS

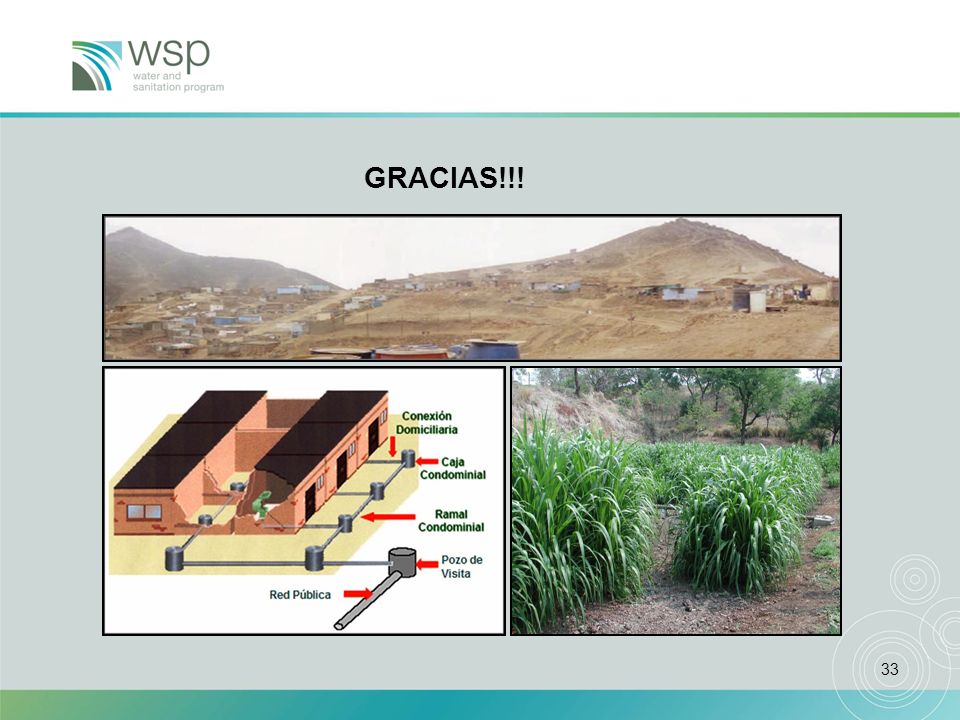

33 33 GRACIAS!!!
