CORROSIÓN DE TANQUES DE ALMACENAMIENTO

Presentación del tema: "CORROSIÓN DE TANQUES DE ALMACENAMIENTO"— Transcripción de la presentación:

1 CORROSIÓN DE TANQUES DE ALMACENAMIENTO
Laura Sofía Ramírez

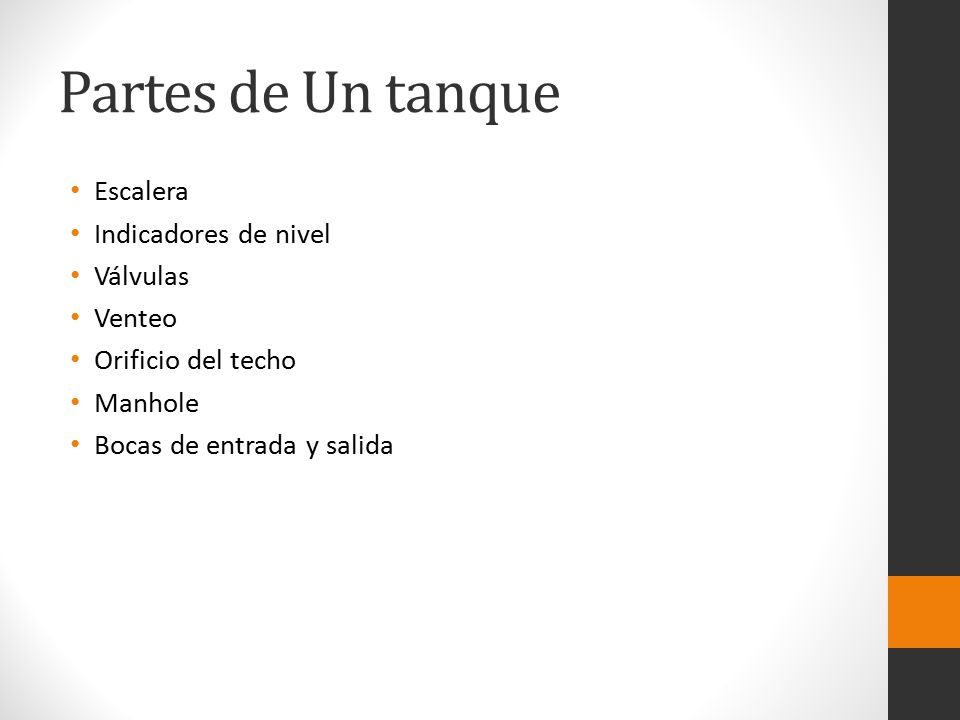

2 Partes de Un tanque Escalera Indicadores de nivel Válvulas Venteo
Orificio del techo Manhole Bocas de entrada y salida

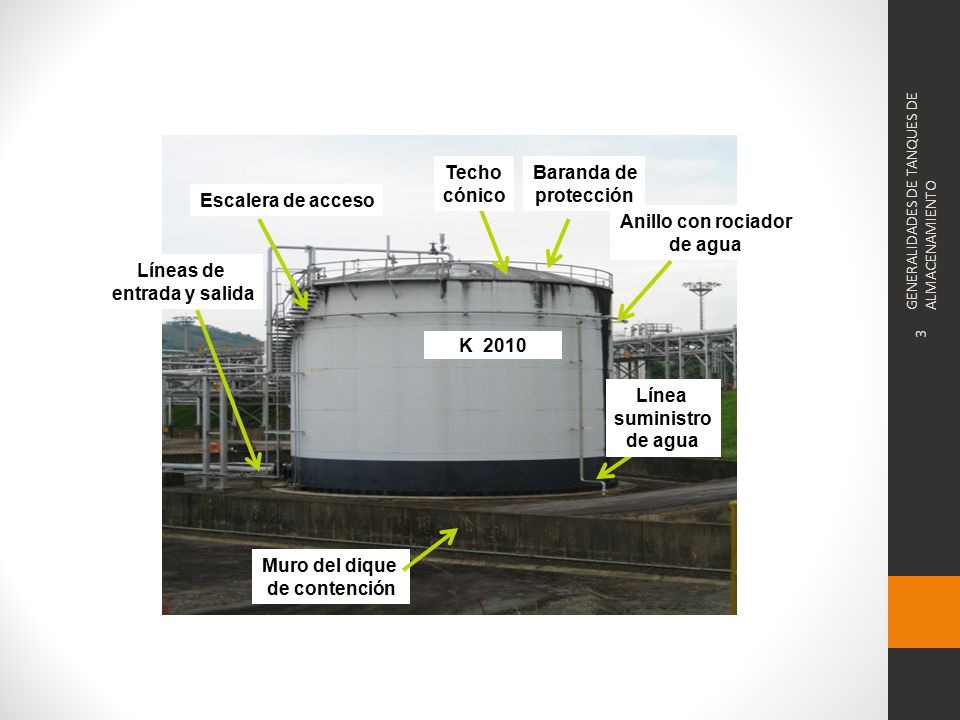

3 K 2010 Anillo con rociador de agua Baranda de protección Techo cónico
Línea suministro Escalera de acceso Muro del dique de contención Líneas de entrada y salida GENERALIDADES DE TANQUES DE ALMACENAMIENTO

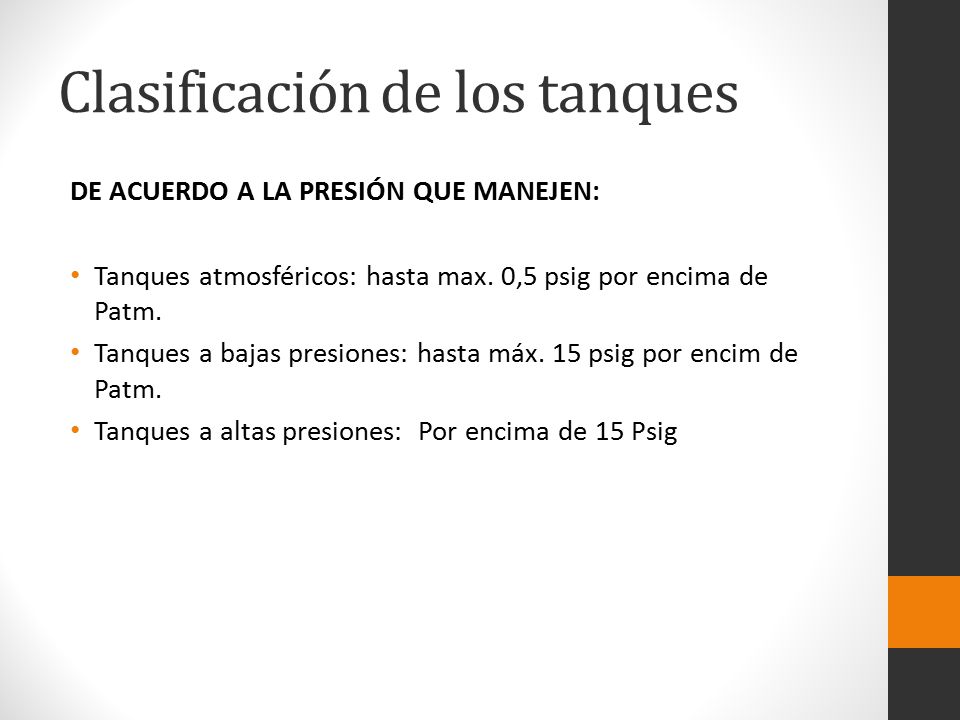

4 Clasificación de los tanques
DE ACUERDO A LA PRESIÓN QUE MANEJEN: Tanques atmosféricos: hasta max. 0,5 psig por encima de Patm. Tanques a bajas presiones: hasta máx. 15 psig por encim de Patm. Tanques a altas presiones: Por encima de 15 Psig

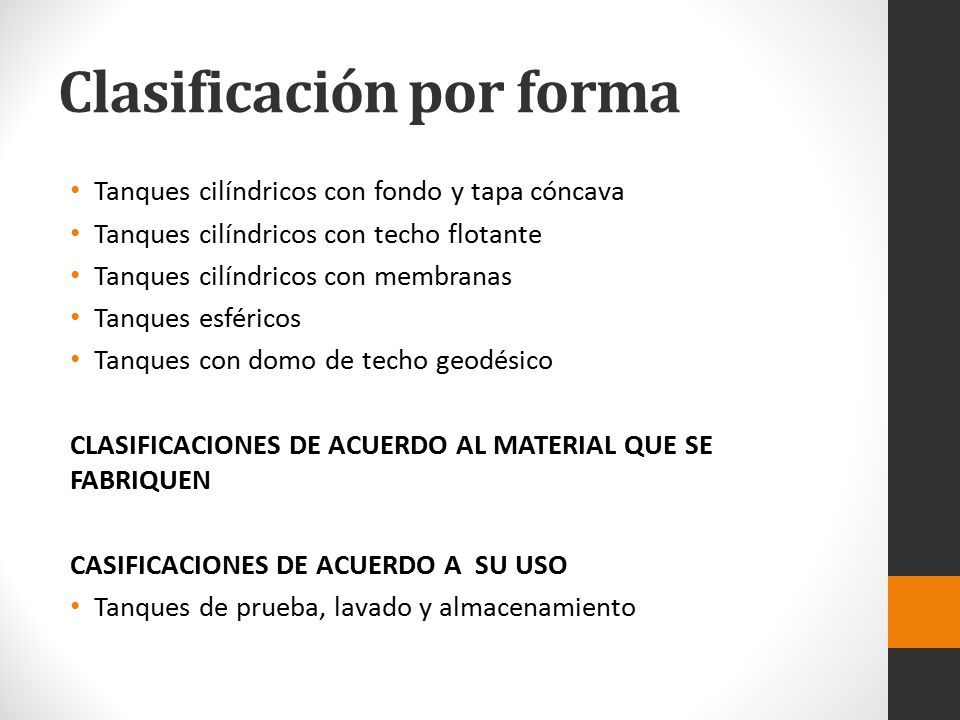

5 Clasificación por forma
Tanques cilíndricos con fondo y tapa cóncava Tanques cilíndricos con techo flotante Tanques cilíndricos con membranas Tanques esféricos Tanques con domo de techo geodésico CLASIFICACIONES DE ACUERDO AL MATERIAL QUE SE FABRIQUEN CASIFICACIONES DE ACUERDO A SU USO Tanques de prueba, lavado y almacenamiento

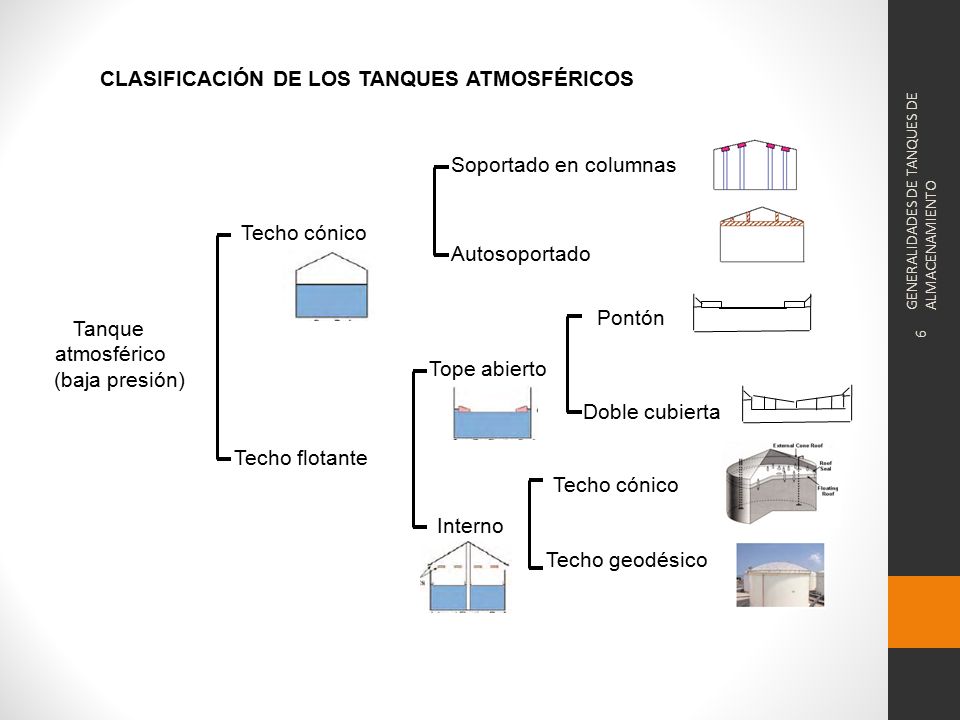

6 CLASIFICACIÓN DE LOS TANQUES ATMOSFÉRICOS
(baja presión) Techo cónico Techo flotante Soportado en columnas Autosoportado Tope abierto Interno Pontón Doble cubierta Techo geodésico GENERALIDADES DE TANQUES DE ALMACENAMIENTO

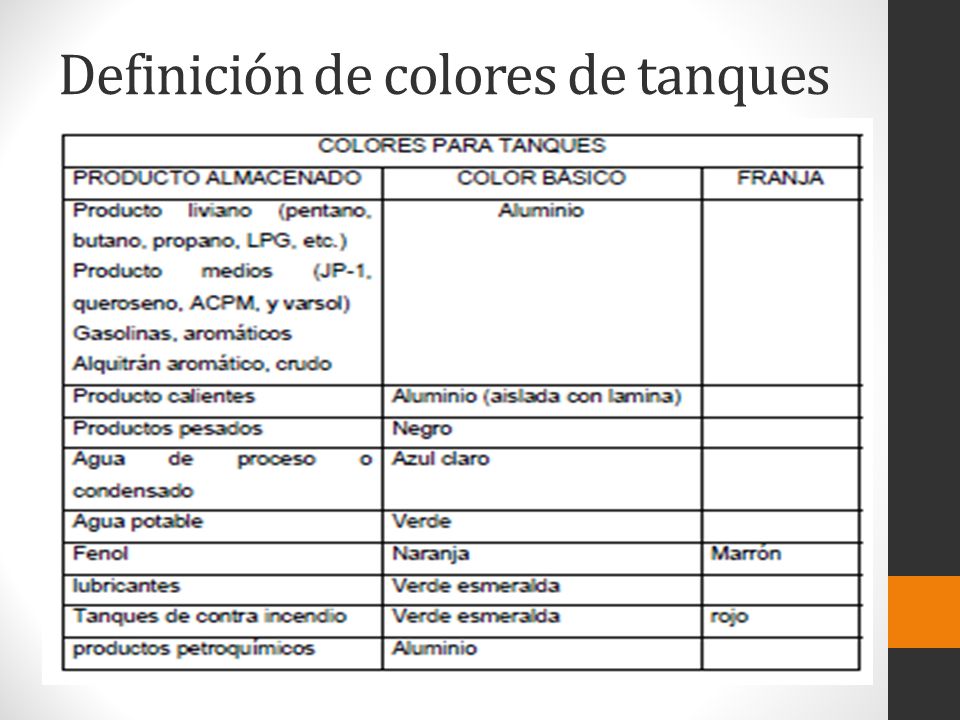

7 Definición de colores de tanques

8

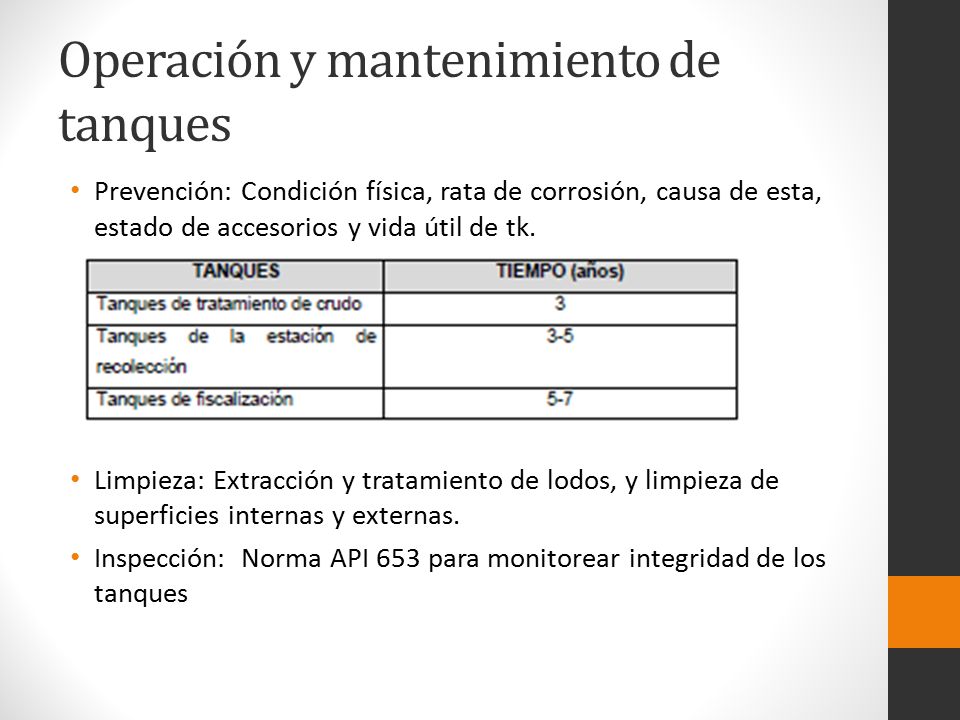

9 Operación y mantenimiento de tanques
Prevención: Condición física, rata de corrosión, causa de esta, estado de accesorios y vida útil de tk. Limpieza: Extracción y tratamiento de lodos, y limpieza de superficies internas y externas. Inspección: Norma API 653 para monitorear integridad de los tanques

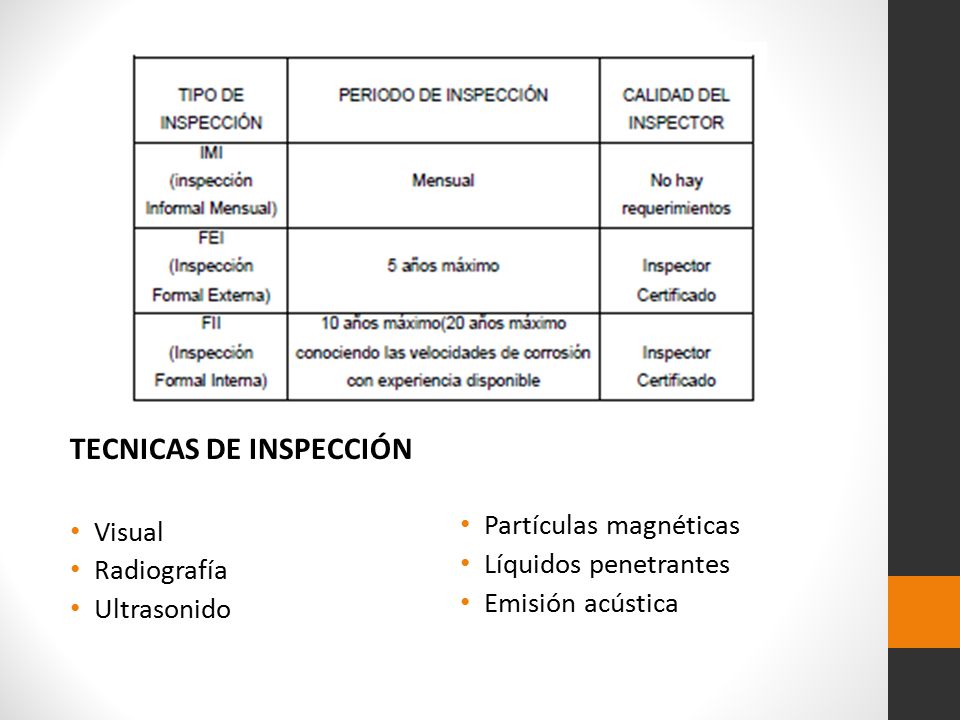

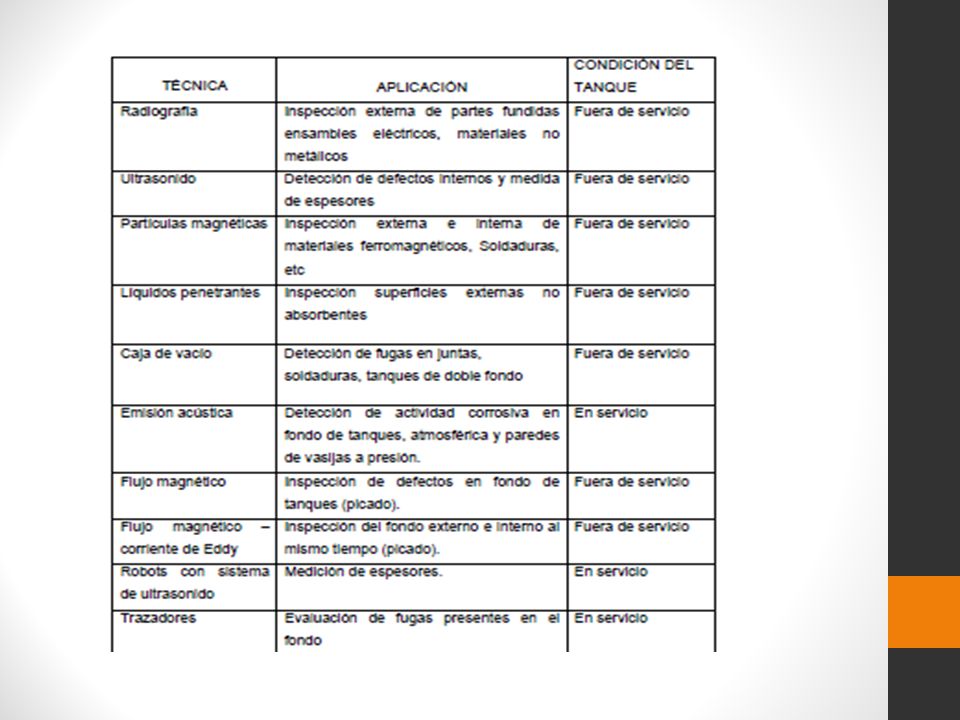

10 TECNICAS DE INSPECCIÓN
Partículas magnéticas Visual Líquidos penetrantes Radiografía Ultrasonido Emisión acústica

11

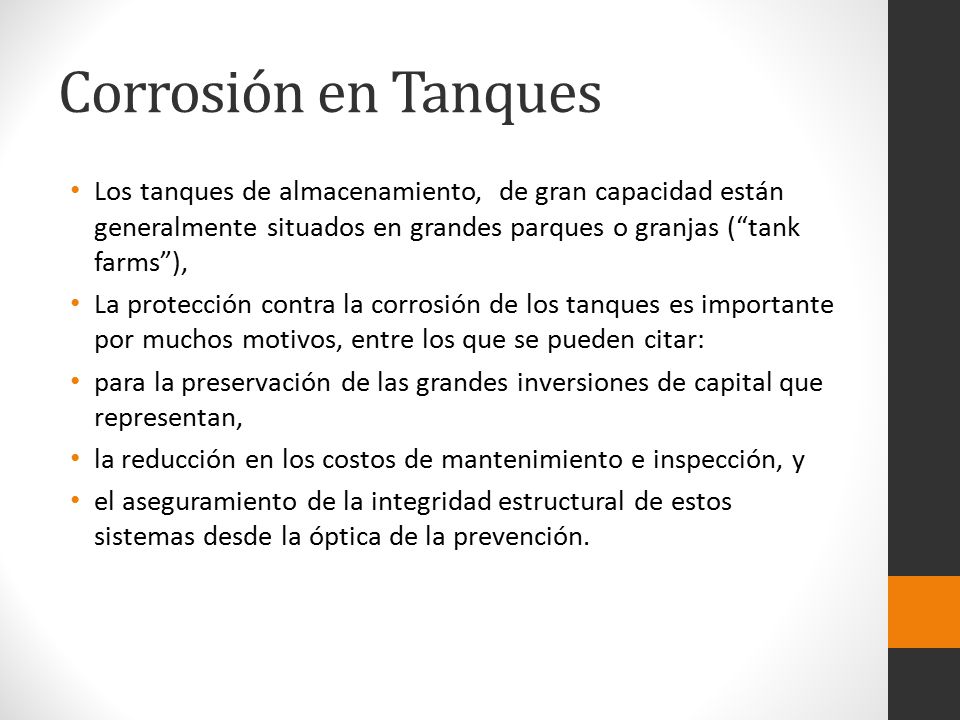

12 Corrosión en Tanques Los tanques de almacenamiento, de gran capacidad están generalmente situados en grandes parques o granjas (“tank farms”), La protección contra la corrosión de los tanques es importante por muchos motivos, entre los que se pueden citar: para la preservación de las grandes inversiones de capital que representan, la reducción en los costos de mantenimiento e inspección, y el aseguramiento de la integridad estructural de estos sistemas desde la óptica de la prevención.

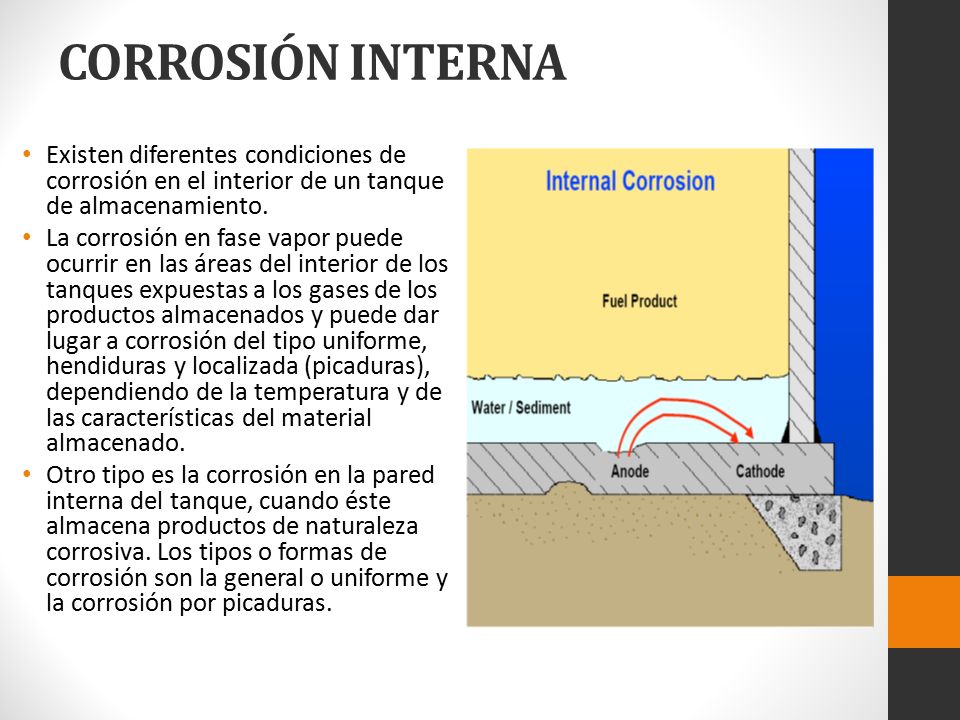

13 CORROSIÓN INTERNA Existen diferentes condiciones de corrosión en el interior de un tanque de almacenamiento. La corrosión en fase vapor puede ocurrir en las áreas del interior de los tanques expuestas a los gases de los productos almacenados y puede dar lugar a corrosión del tipo uniforme, hendiduras y localizada (picaduras), dependiendo de la temperatura y de las características del material almacenado. Otro tipo es la corrosión en la pared interna del tanque, cuando éste almacena productos de naturaleza corrosiva. Los tipos o formas de corrosión son la general o uniforme y la corrosión por picaduras.

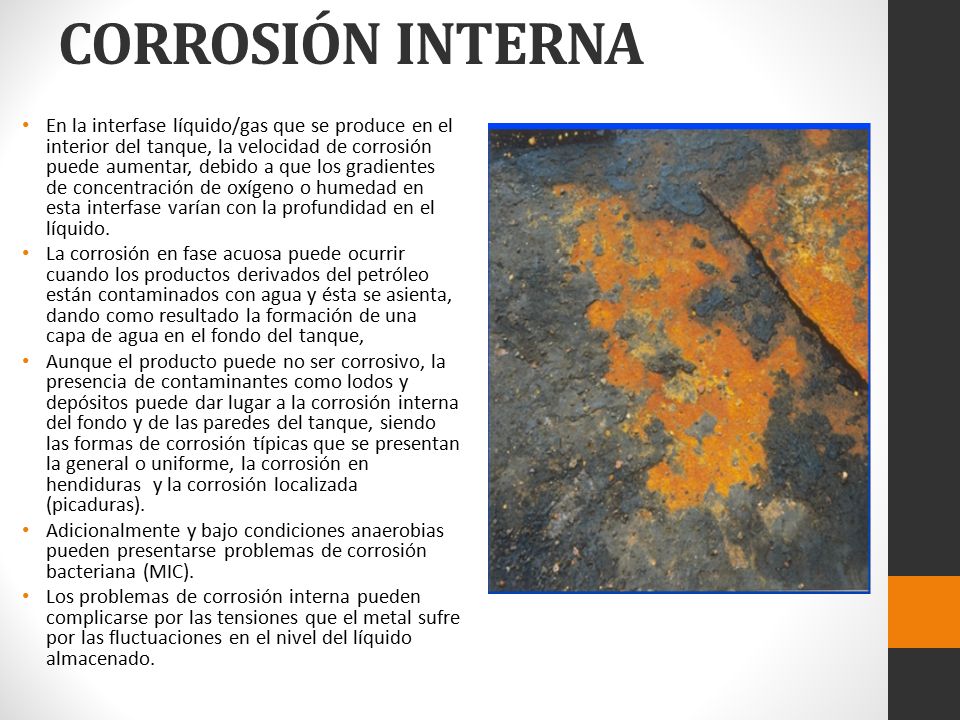

14 CORROSIÓN INTERNA En la interfase líquido/gas que se produce en el interior del tanque, la velocidad de corrosión puede aumentar, debido a que los gradientes de concentración de oxígeno o humedad en esta interfase varían con la profundidad en el líquido. La corrosión en fase acuosa puede ocurrir cuando los productos derivados del petróleo están contaminados con agua y ésta se asienta, dando como resultado la formación de una capa de agua en el fondo del tanque, Aunque el producto puede no ser corrosivo, la presencia de contaminantes como lodos y depósitos puede dar lugar a la corrosión interna del fondo y de las paredes del tanque, siendo las formas de corrosión típicas que se presentan la general o uniforme, la corrosión en hendiduras y la corrosión localizada (picaduras). Adicionalmente y bajo condiciones anaerobias pueden presentarse problemas de corrosión bacteriana (MIC). Los problemas de corrosión interna pueden complicarse por las tensiones que el metal sufre por las fluctuaciones en el nivel del líquido almacenado.

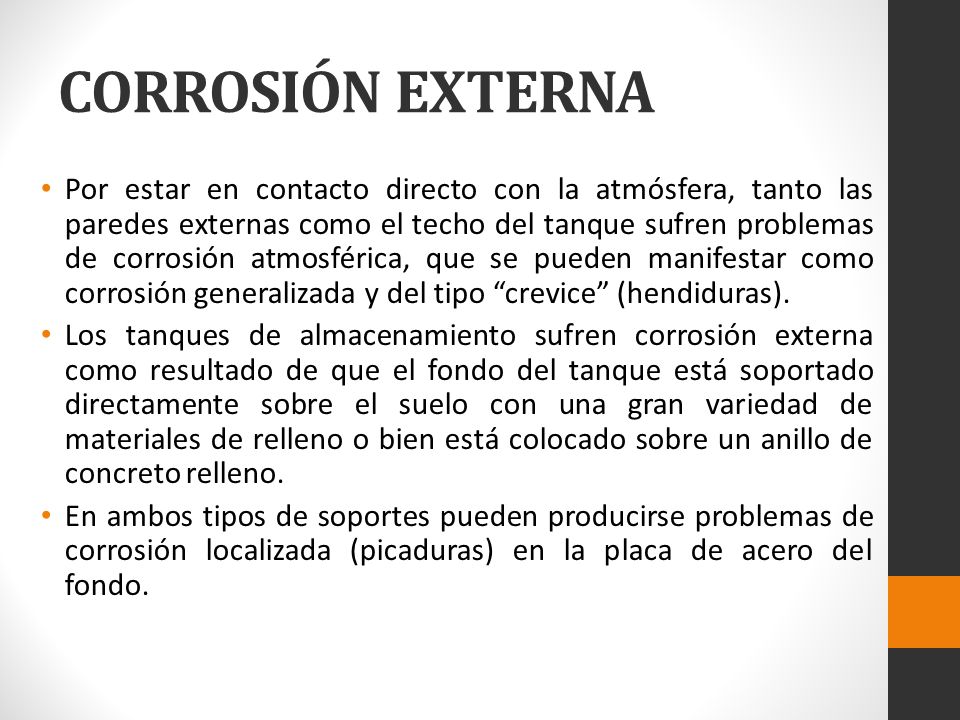

15 CORROSIÓN EXTERNA Por estar en contacto directo con la atmósfera, tanto las paredes externas como el techo del tanque sufren problemas de corrosión atmosférica, que se pueden manifestar como corrosión generalizada y del tipo “crevice” (hendiduras). Los tanques de almacenamiento sufren corrosión externa como resultado de que el fondo del tanque está soportado directamente sobre el suelo con una gran variedad de materiales de relleno o bien está colocado sobre un anillo de concreto relleno. En ambos tipos de soportes pueden producirse problemas de corrosión localizada (picaduras) en la placa de acero del fondo.

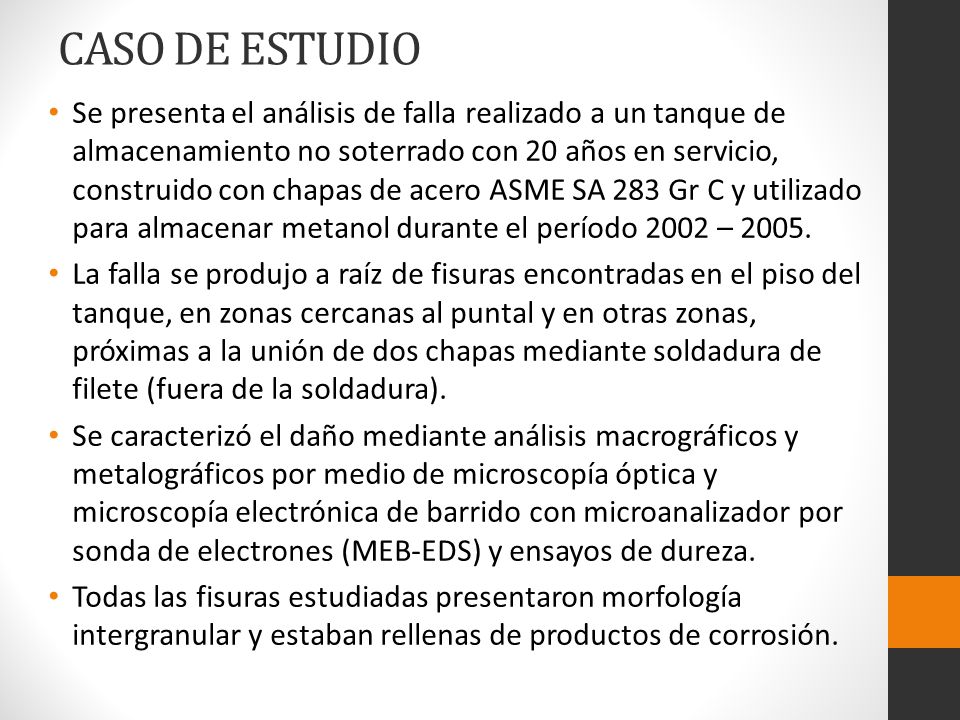

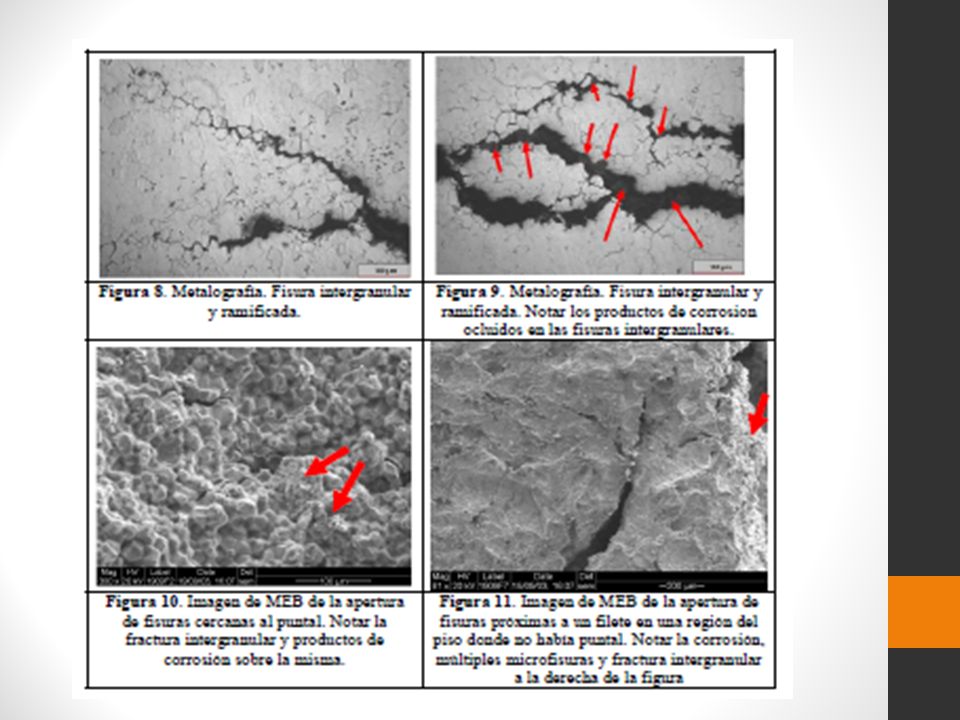

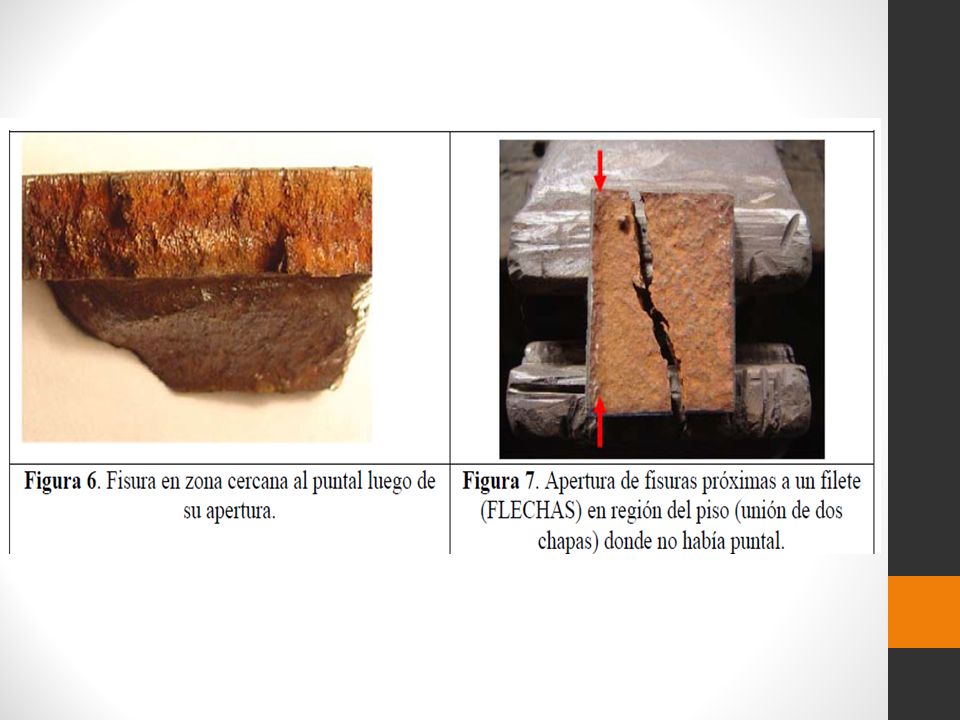

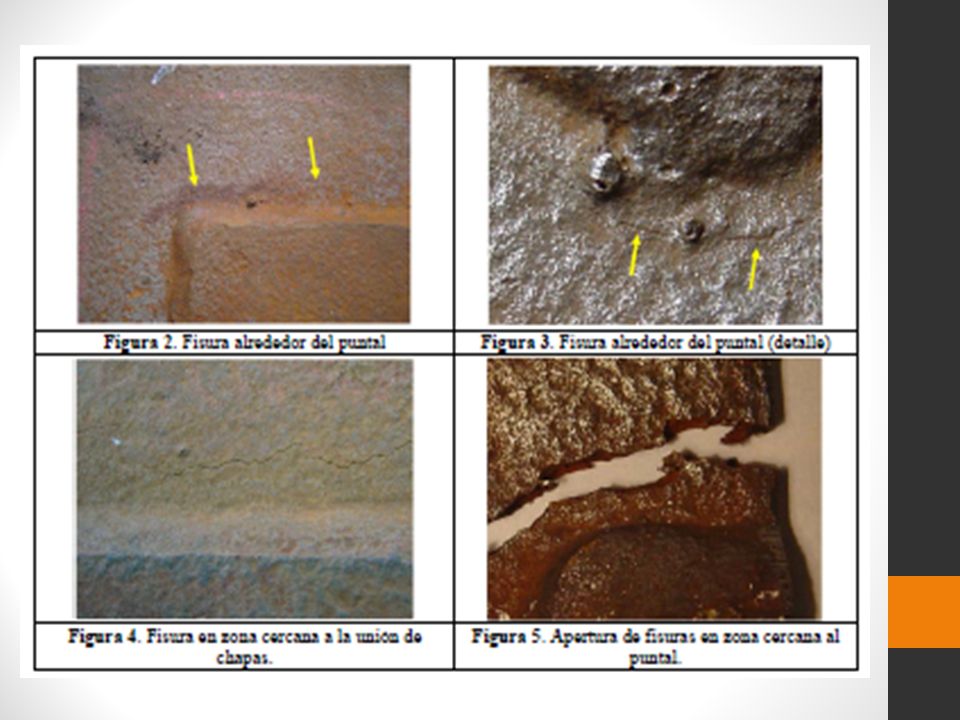

16 CASO DE ESTUDIO Se presenta el análisis de falla realizado a un tanque de almacenamiento no soterrado con 20 años en servicio, construido con chapas de acero ASME SA 283 Gr C y utilizado para almacenar metanol durante el período 2002 – 2005. La falla se produjo a raíz de fisuras encontradas en el piso del tanque, en zonas cercanas al puntal y en otras zonas, próximas a la unión de dos chapas mediante soldadura de filete (fuera de la soldadura). Se caracterizó el daño mediante análisis macrográficos y metalográficos por medio de microscopía óptica y microscopía electrónica de barrido con microanalizador por sonda de electrones (MEB-EDS) y ensayos de dureza. Todas las fisuras estudiadas presentaron morfología intergranular y estaban rellenas de productos de corrosión.

17

18

19
