Tecnología PIR & Fire standards

Presentación del tema: "Tecnología PIR & Fire standards"— Transcripción de la presentación:

1 Tecnología PIR & Fire standards
Feipur – São Paulo – 12 de Noviembre 2010 Matías Nonna– Gerente Técnico

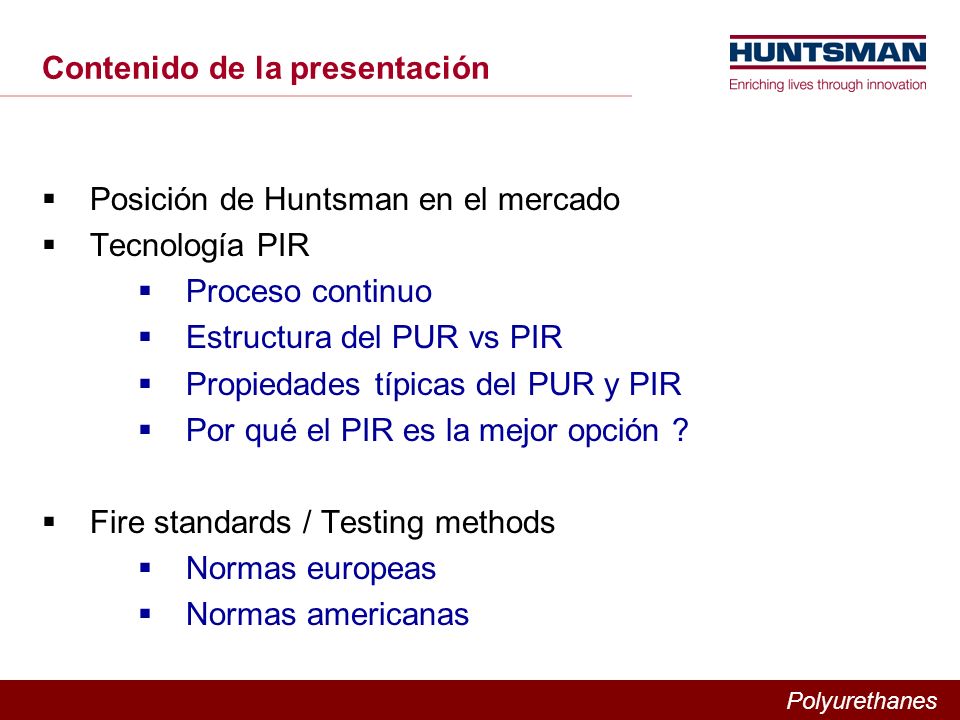

2 Contenido de la presentación
Posición de Huntsman en el mercado Tecnología PIR Proceso continuo Estructura del PUR vs PIR Propiedades típicas del PUR y PIR Por qué el PIR es la mejor opción ? Fire standards / Testing methods Normas europeas Normas americanas

3 Posición de Huntsman en el mercado
Líder en el abastecieminto global de sistemas PUR y PIR destinados a la producción continua de paneles sandwich (América del Norte, Europa, Asia, América Latina) Tecnologia PIR aprobada por FM (Factory Mutual) Tecnologia desarrollada y aprobada(PUR y PIR): Diversos agentes de expansión (141-B, c-pentano, i-pentano, n-pentano, HFC 134a, HFC 245fa) Diversas clasificaciones de inflamabilidad – conforme a la región/aplicación

4 Tecnología de Processo Etapas del proceso
Anterior a Inyección / Distribución del material Perfilamento Precalentamiento de la chapa Inyección / Distribuición del material Después de la inyección/ Distribuición do material Prensa con calentamiento Corte Enfriamiento Apilamiento Embalage

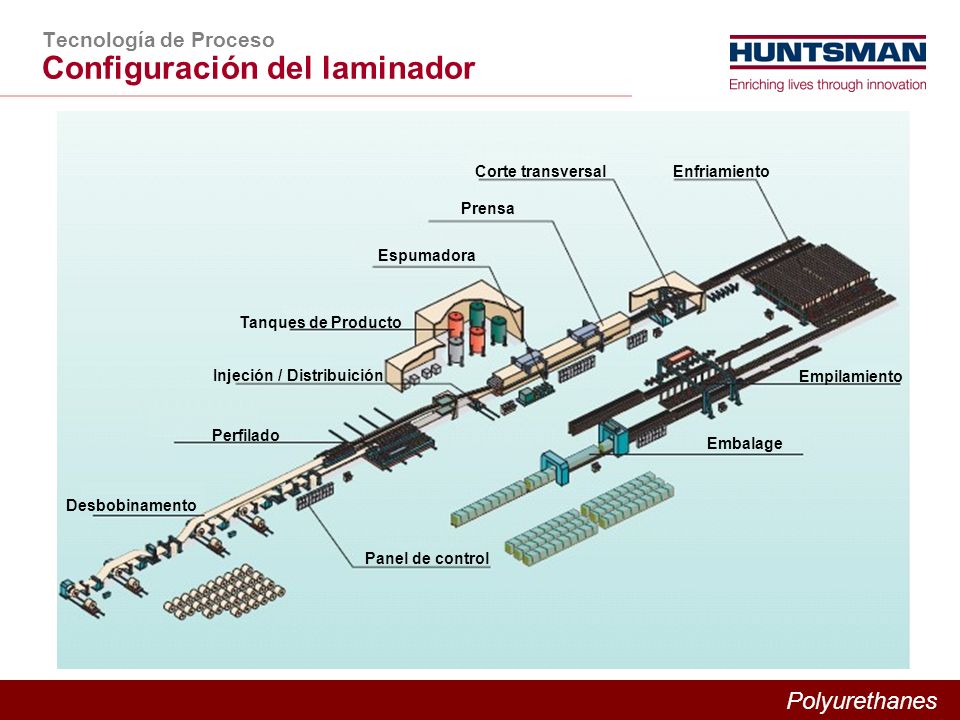

5 Tecnología de Proceso Configuración del laminador
Corte transversal Enfriamiento Prensa Espumadora Tanques de Producto Injeción / Distribuición Empilamiento Perfilado Embalage Desbobinamento Panel de control

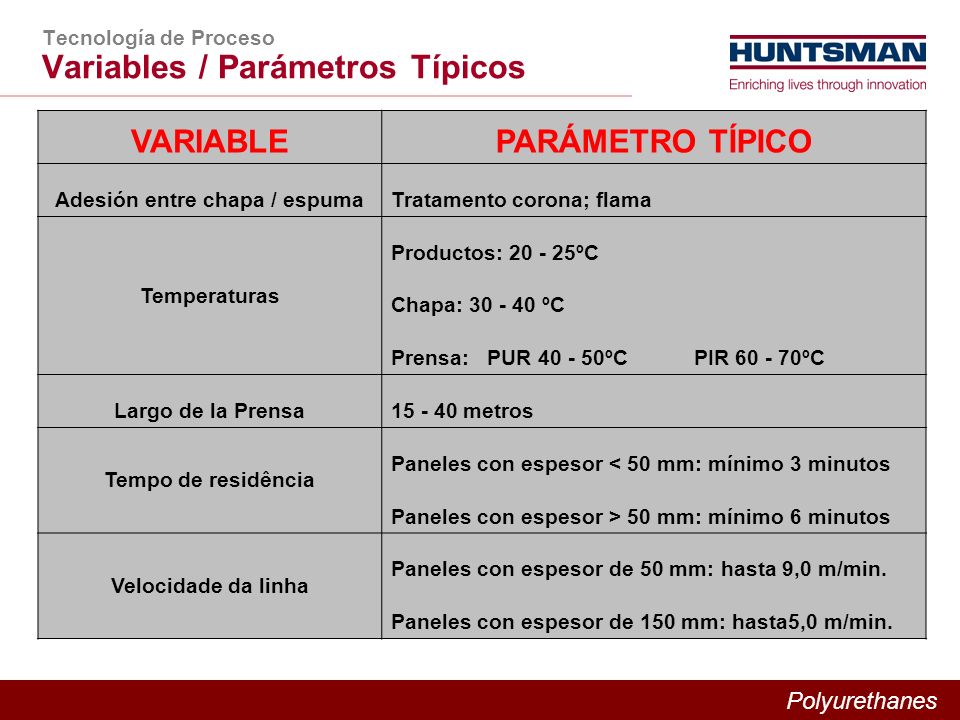

6 Tecnología de Proceso Variables / Parámetros Típicos
PARÁMETRO TÍPICO Adesión entre chapa / espuma Tratamento corona; flama Temperaturas Productos: ºC Chapa: ºC Prensa: PUR ºC PIR ºC Largo de la Prensa metros Tempo de residência Paneles con espesor < 50 mm: mínimo 3 minutos Paneles con espesor > 50 mm: mínimo 6 minutos Velocidade da linha Paneles con espesor de 50 mm: hasta 9,0 m/min. Paneles con espesor de 150 mm: hasta5,0 m/min.

7 Química del material PUR - Poliuretano
Isocianato (MDI) reacciona con poliol formando poliuretano Índice: R’ OH R N = C = O poliol isocianato O R NH C OR’ Poliuretano = PUR

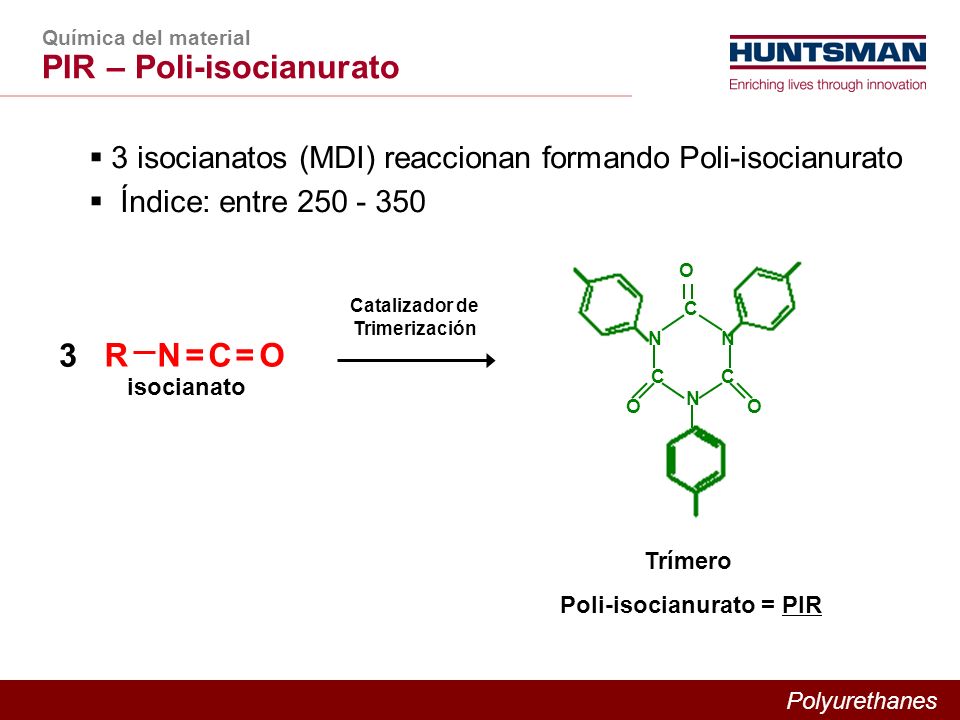

8 Química del material PIR – Poli-isocianurato
3 isocianatos (MDI) reaccionan formando Poli-isocianurato Índice: entre O Catalizador de Trimerización C N N 3 R N = C = O C C isocianato N O O Trímero Poli-isocianurato = PIR

9 Tecnologia de material Propiedades típicas - PUR y PIR
Densidad Aparente Global (kg/m3) 37 – 43 Células cerradas, % >90 Resistencia à compresión, KPa Estabilidad dimensional (% vol a -20ºC) < 1,0 % Estabilidad dimensional (% vol a 90ºC) < 3,0% Conductividad térmica (W/m.K) 0.020 a 0.024

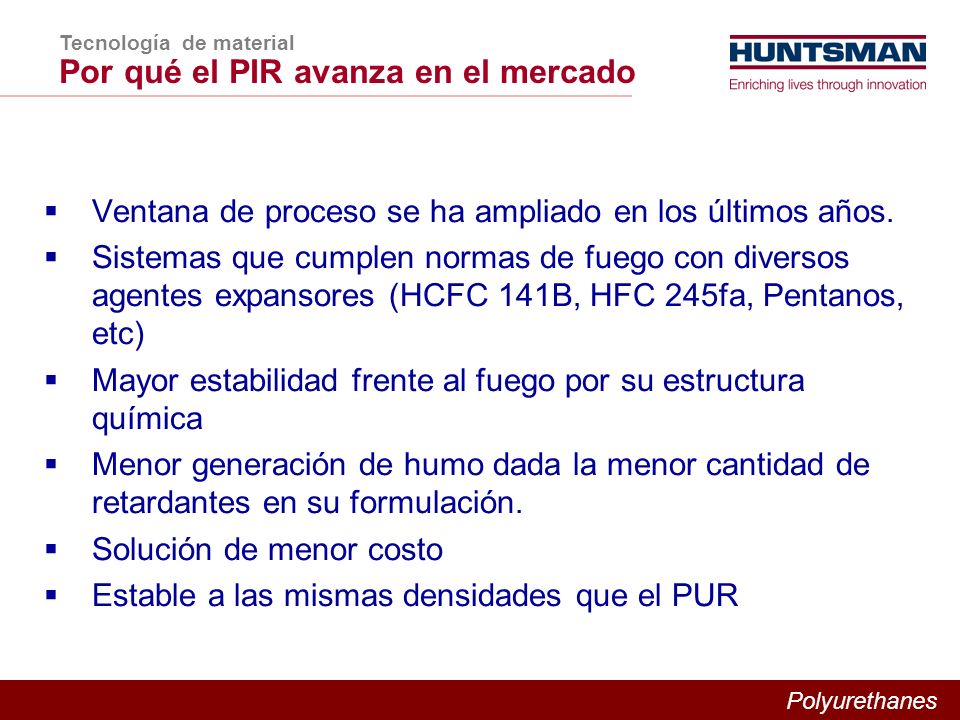

10 Ventana de proceso se ha ampliado en los últimos años.
Tecnología de material Por qué el PIR avanza en el mercado Ventana de proceso se ha ampliado en los últimos años. Sistemas que cumplen normas de fuego con diversos agentes expansores (HCFC 141B, HFC 245fa, Pentanos, etc) Mayor estabilidad frente al fuego por su estructura química Menor generación de humo dada la menor cantidad de retardantes en su formulación. Solución de menor costo Estable a las mismas densidades que el PUR

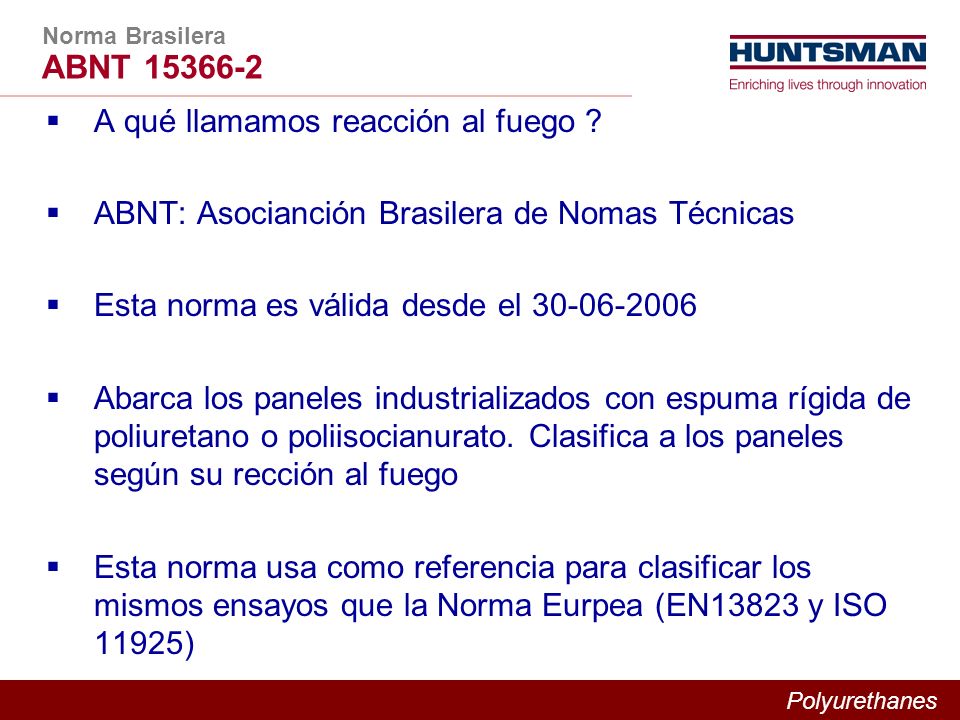

11 A qué llamamos reacción al fuego ?
Norma Brasilera ABNT A qué llamamos reacción al fuego ? ABNT: Asocianción Brasilera de Nomas Técnicas Esta norma es válida desde el Abarca los paneles industrializados con espuma rígida de poliuretano o poliisocianurato. Clasifica a los paneles según su rección al fuego Esta norma usa como referencia para clasificar los mismos ensayos que la Norma Eurpea (EN13823 y ISO 11925)

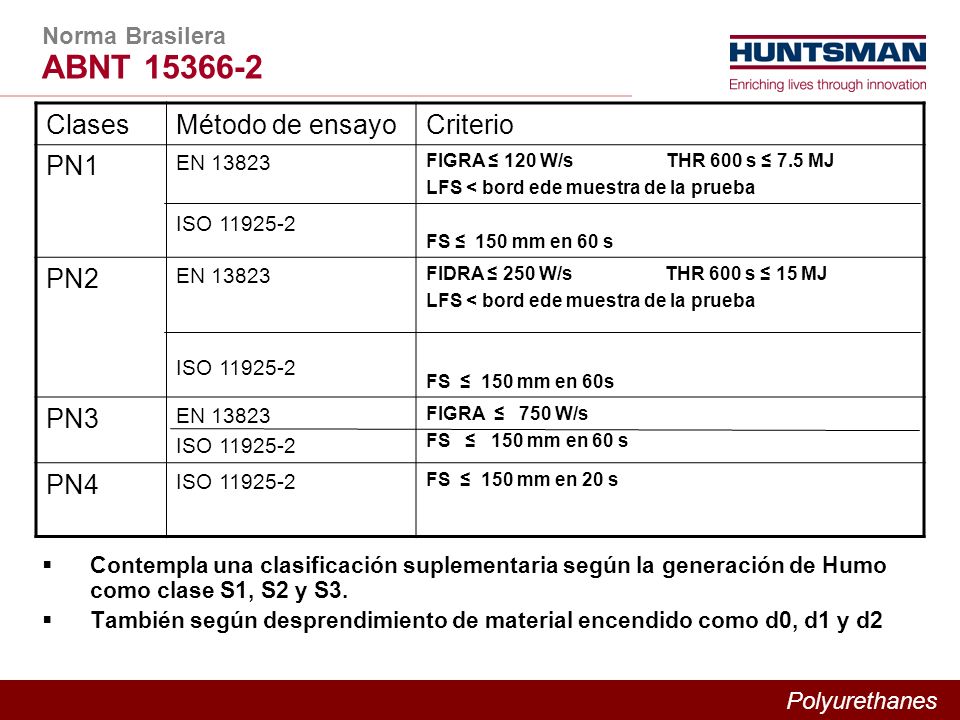

12 Clases Método de ensayo Criterio PN1 PN2 PN3 PN4
Norma Brasilera ABNT Clases Método de ensayo Criterio PN1 EN 13823 ISO FIGRA ≤ 120 W/s THR 600 s ≤ 7.5 MJ LFS < bord ede muestra de la prueba FS ≤ 150 mm en 60 s PN2 FIDRA ≤ 250 W/s THR 600 s ≤ 15 MJ FS ≤ 150 mm en 60s PN3 FIGRA ≤ W/s FS ≤ mm en 60 s PN4 FS ≤ 150 mm en 20 s Contempla una clasificación suplementaria según la generación de Humo como clase S1, S2 y S3. También según desprendimiento de material encendido como d0, d1 y d2
