compresores rotativos de tornillo

Presentación del tema: "compresores rotativos de tornillo"— Transcripción de la presentación:

1

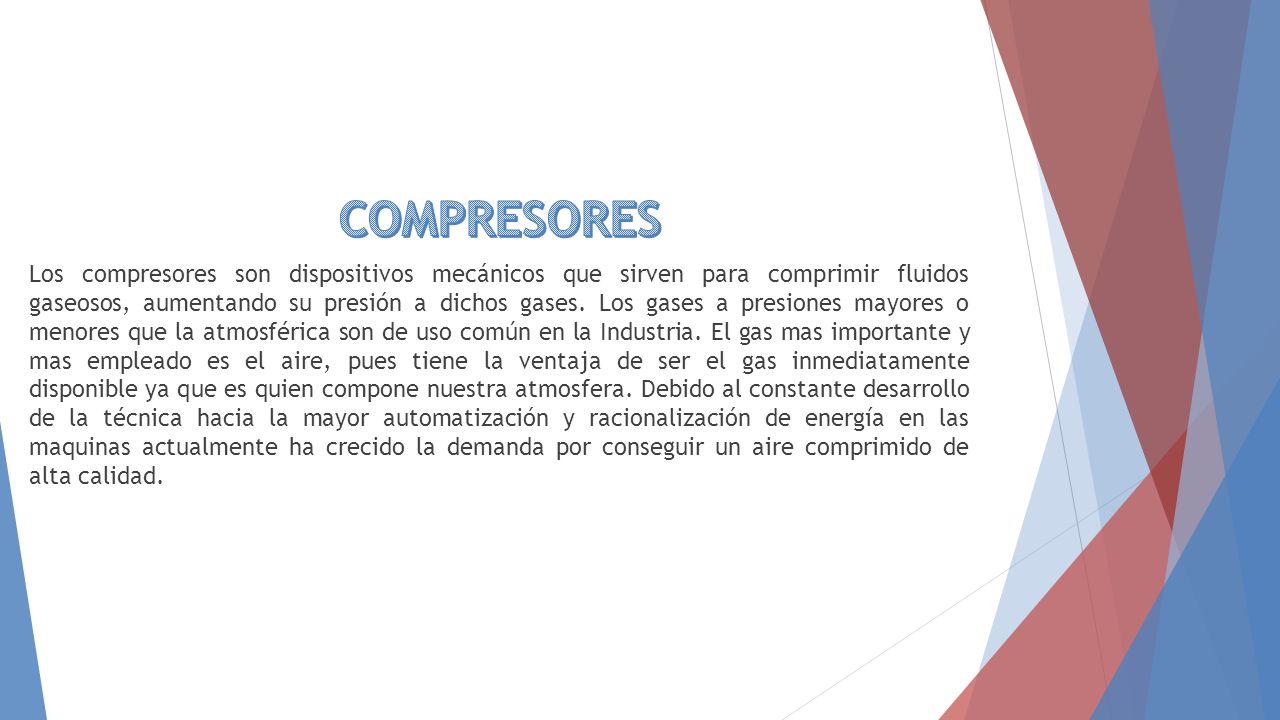

2

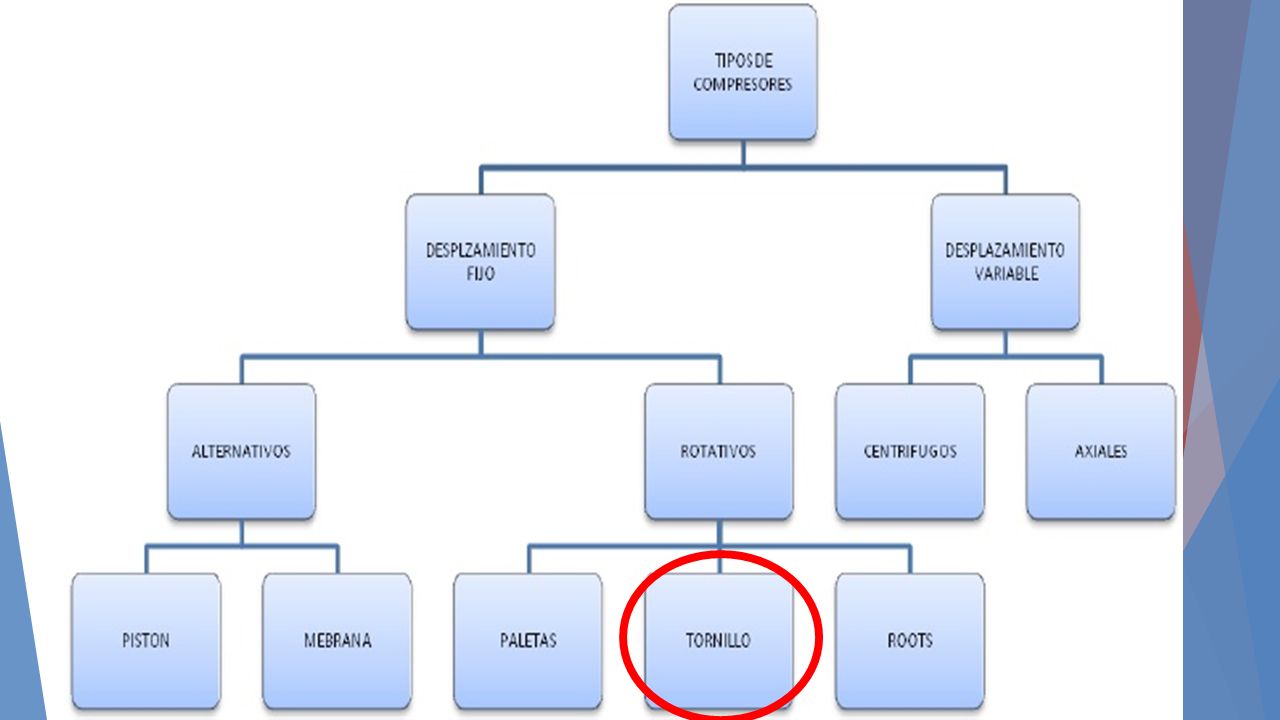

3

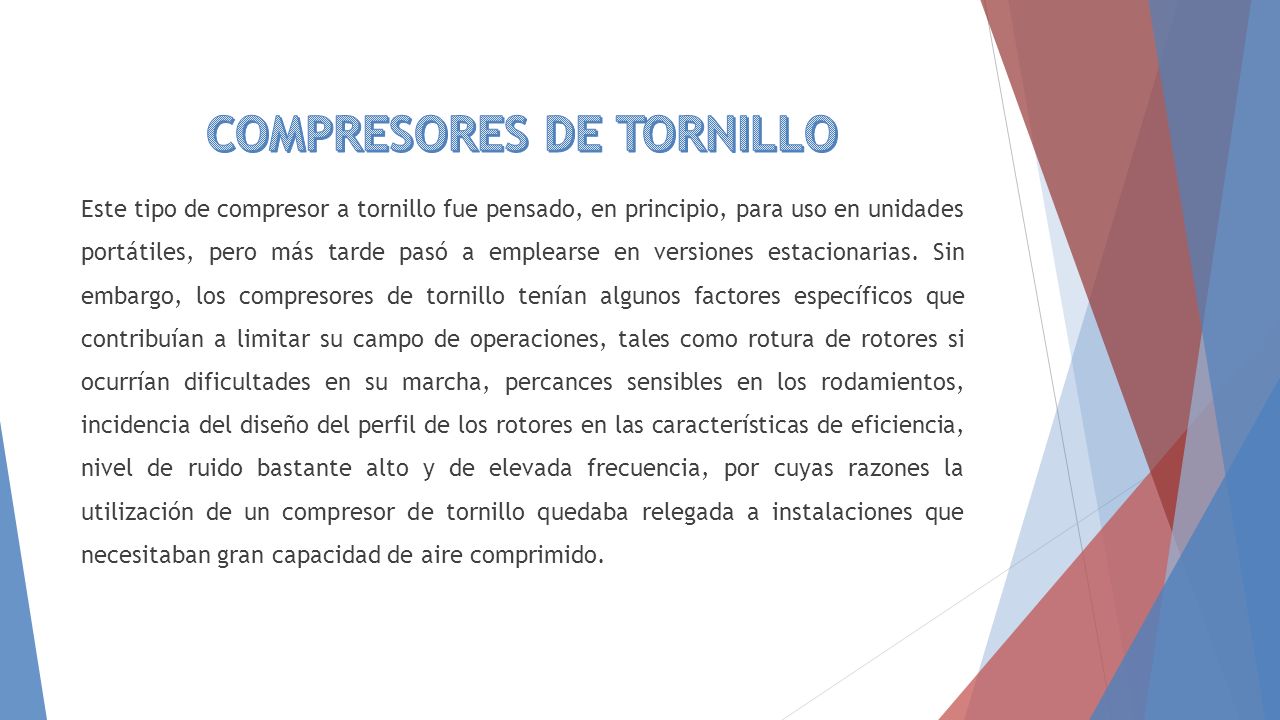

4

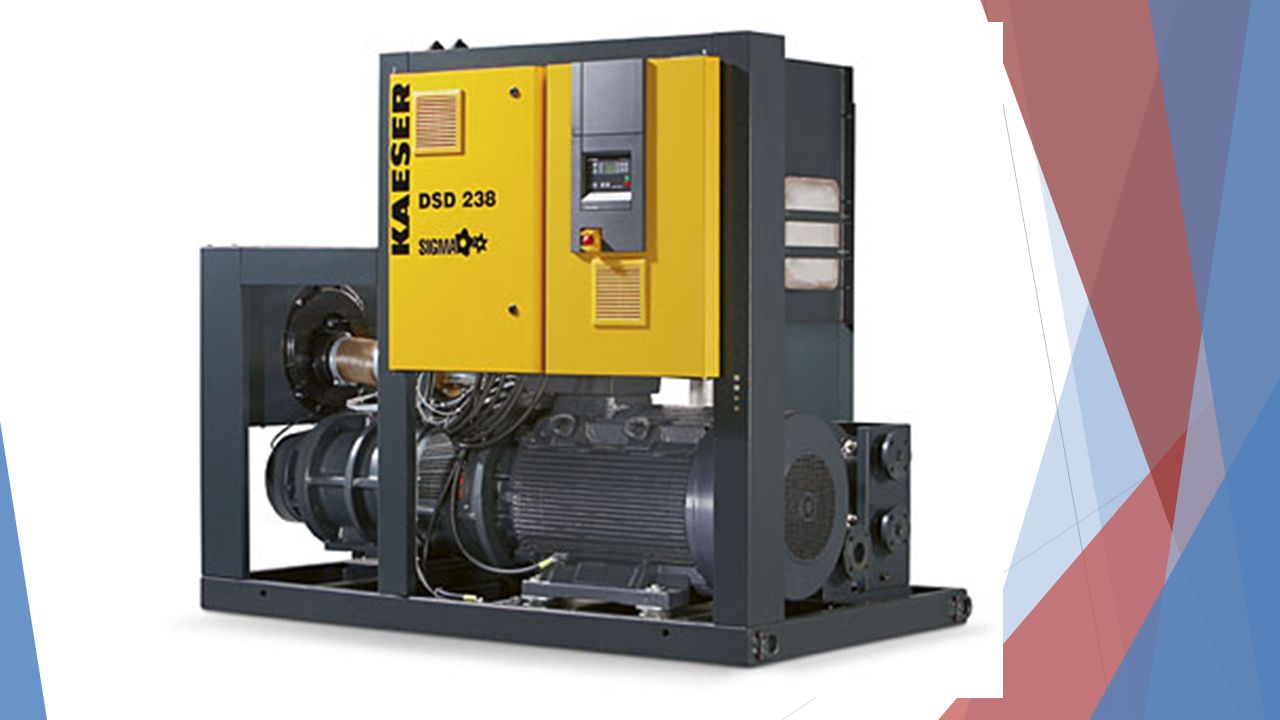

5

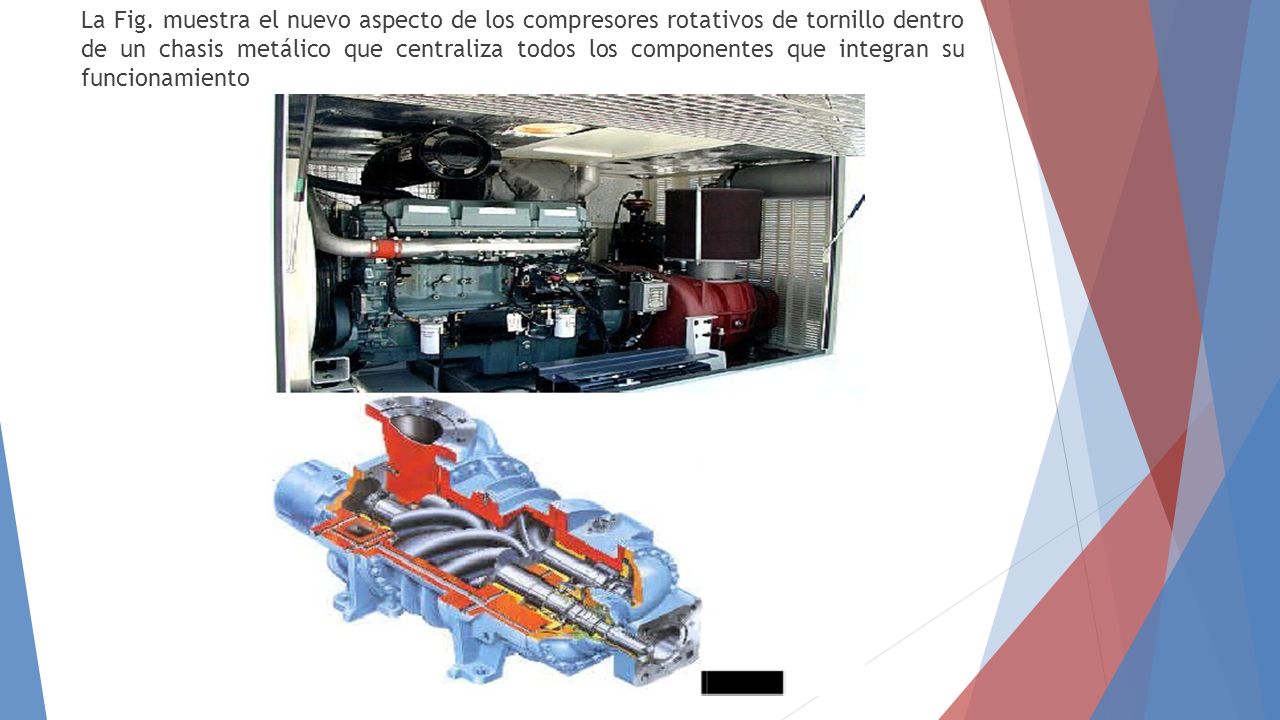

6 La Fig. muestra el nuevo aspecto de los compresores rotativos de tornillo dentro de un chasis metálico que centraliza todos los componentes que integran su funcionamiento

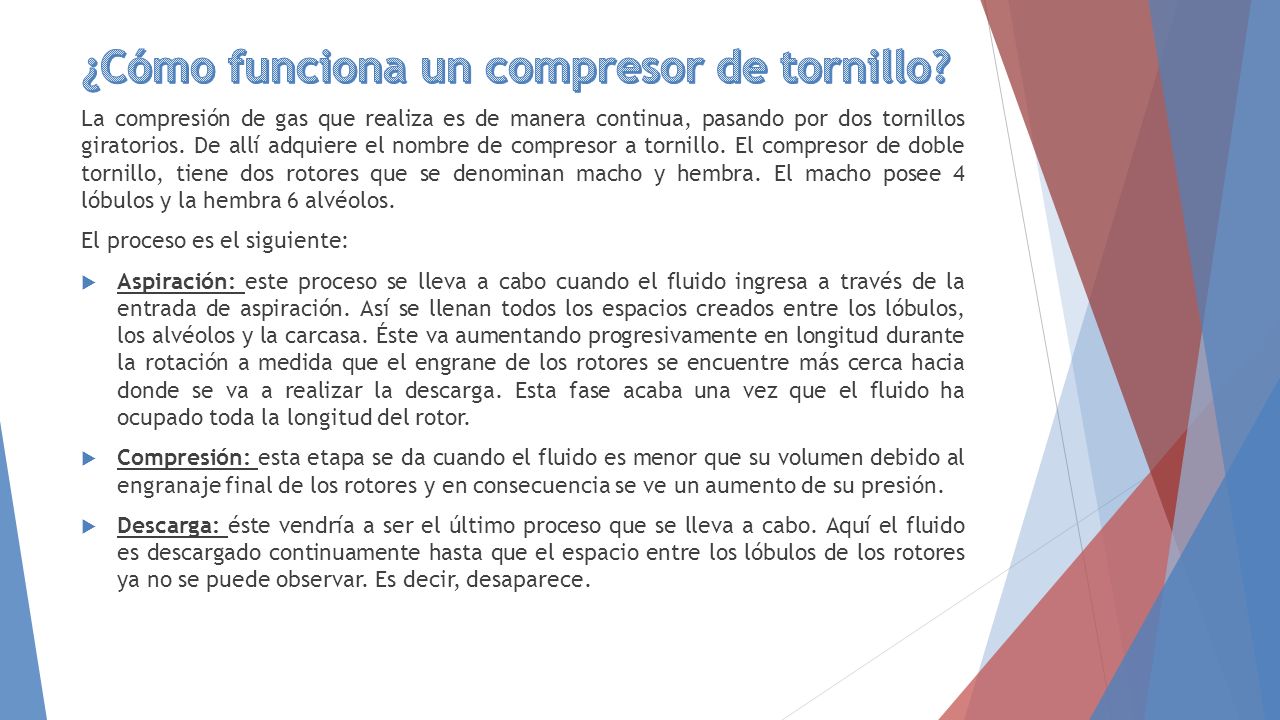

7

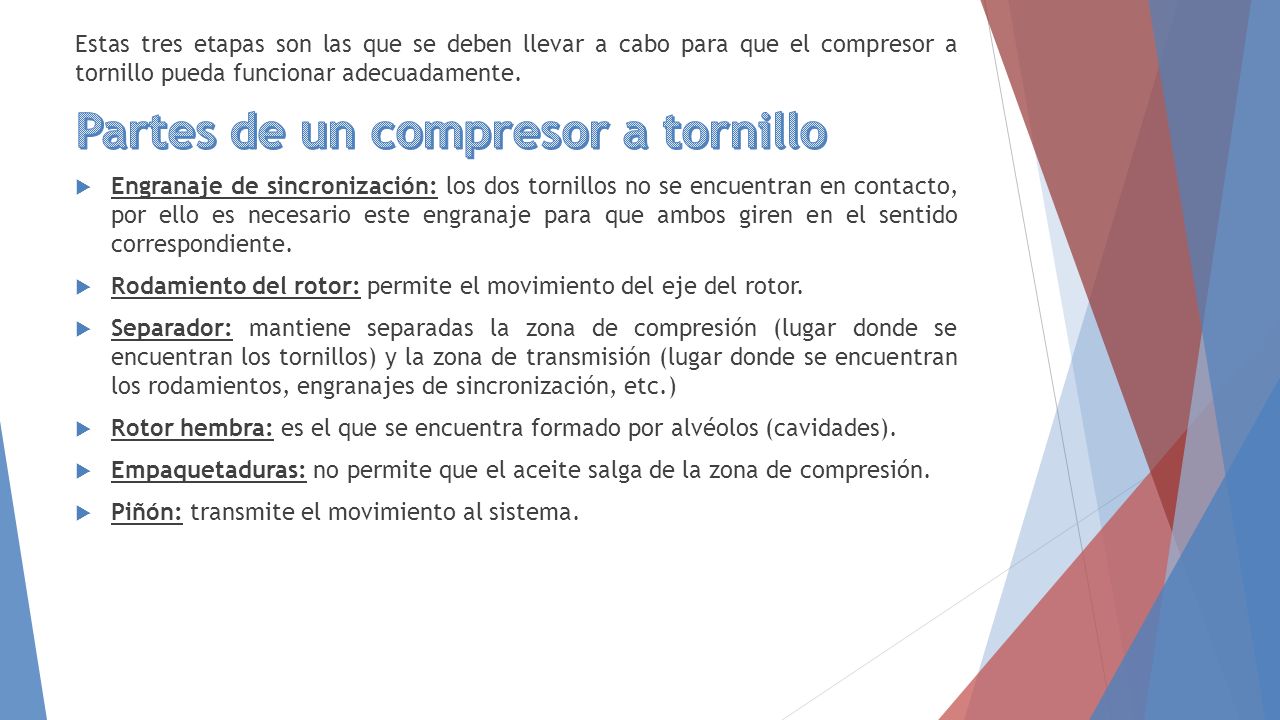

8

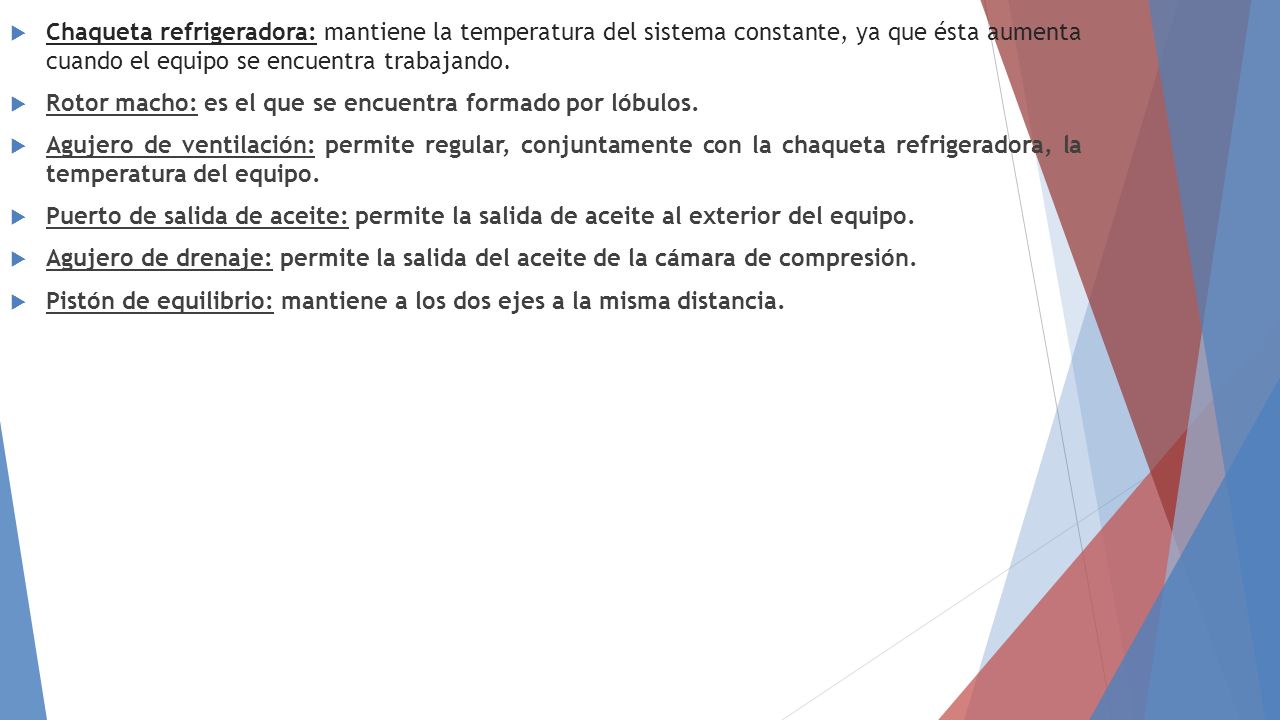

9  Chaqueta refrigeradora: mantiene la temperatura del sistema constante, ya que ésta aumenta cuando el equipo se encuentra trabajando.  Rotor macho: es el que se encuentra formado por lóbulos.  Agujero de ventilación: permite regular, conjuntamente con la chaqueta refrigeradora, la temperatura del equipo.  Puerto de salida de aceite: permite la salida de aceite al exterior del equipo.  Agujero de drenaje: permite la salida del aceite de la cámara de compresión.  Pistón de equilibrio: mantiene a los dos ejes a la misma distancia.

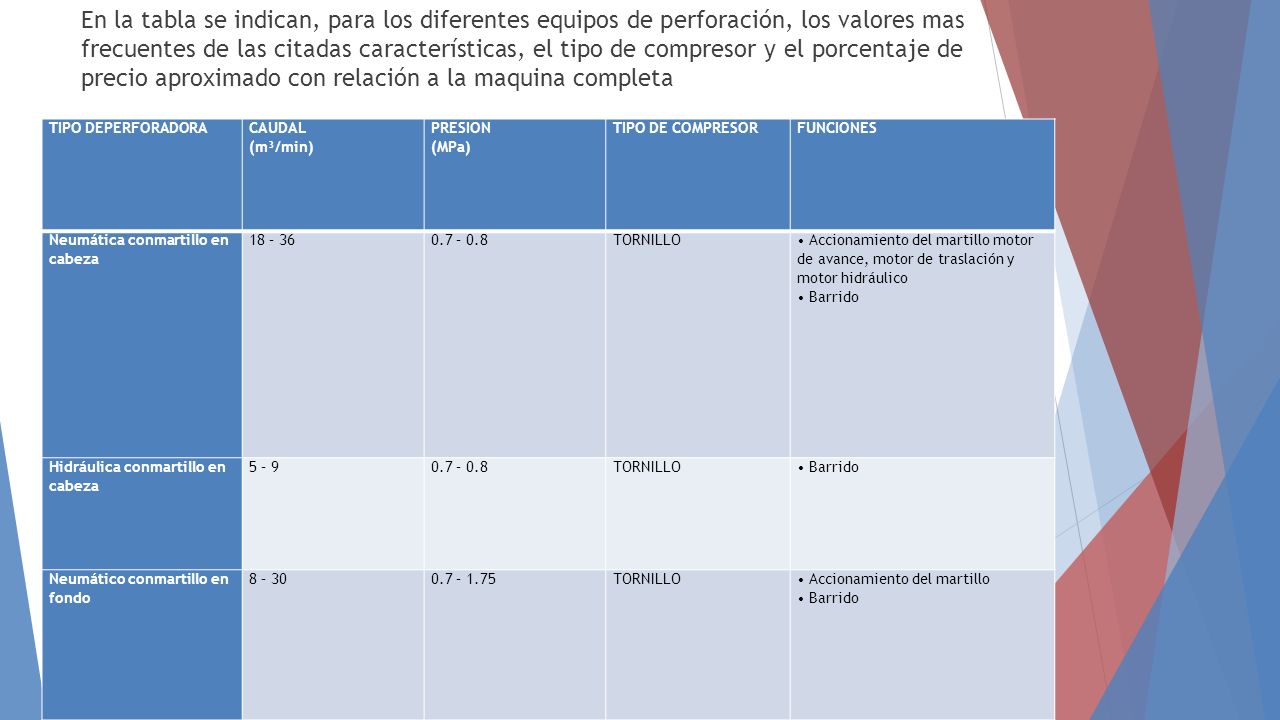

10 En la tabla se indican, para los diferentes equipos de perforación, los valores mas frecuentes de las citadas características, el tipo de compresor y el porcentaje de precio aproximado con relación a la maquina completa TIPO DEPERFORADORA CAUDAL (m³/min) PRESION (MPa) TIPO DE COMPRESORFUNCIONES Neumática conmartillo en cabeza 18 – 360.7 – 0.8TORNILLO Accionamiento del martillo motor de avance, motor de traslación y motor hidráulico Barrido Hidráulica conmartillo en cabeza 5 – 90.7 – 0.8TORNILLO Barrido Neumático conmartillo en fondo 8 – 300.7 – 1.75TORNILLO Accionamiento del martillo Barrido

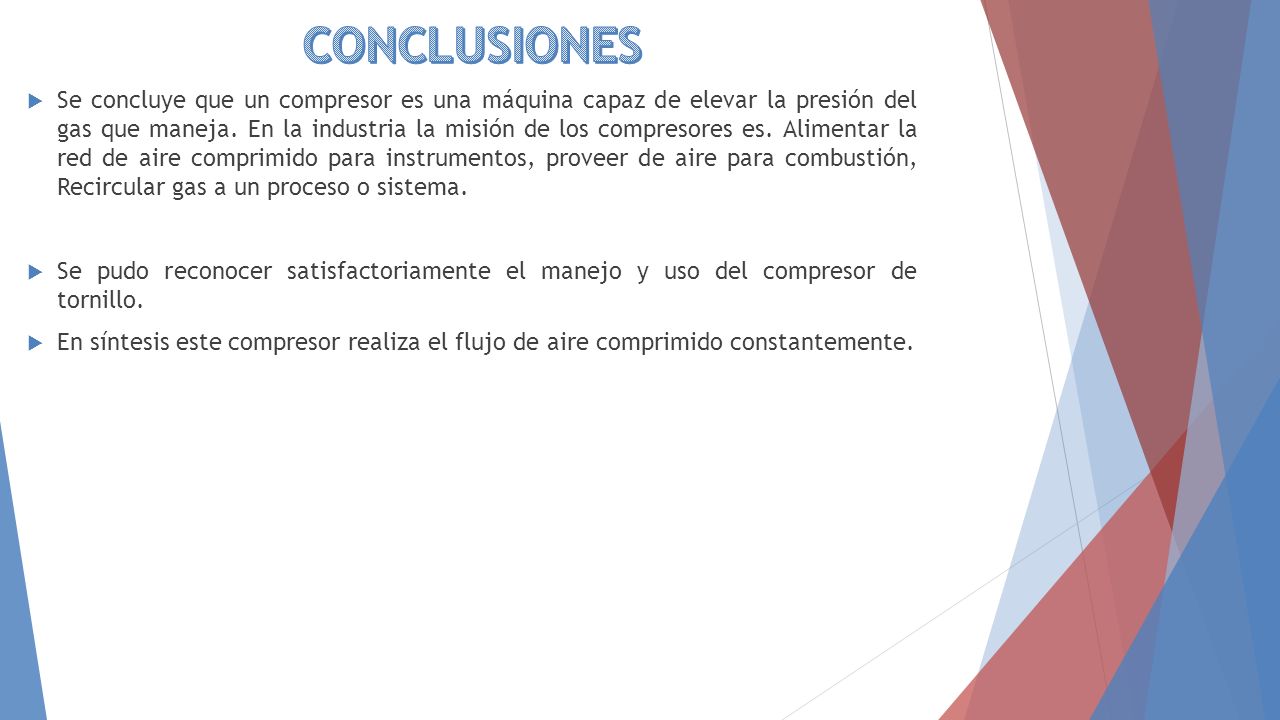

11

12
