1 TRANSISTORES

2 INDICE Que es un Transistor Historia del Transistor
Usos de los Transistores Tipos de Transistor Transistores BJT Polarizaciòn

3 ¿Qué es un transistor? Dispositivo semiconductor que permite el control y la regulación de una corriente grande mediante una señal muy pequeña. Los transistores son unos elementos que han facilitado, en gran medida, el diseño de circuitos electrónicos de reducido tamaño, gran versatilidad y facilidad de control. Vienen a sustituir a las antiguas válvulas termoiónicas de hace unas décadas. Válvulas Termoiónicas

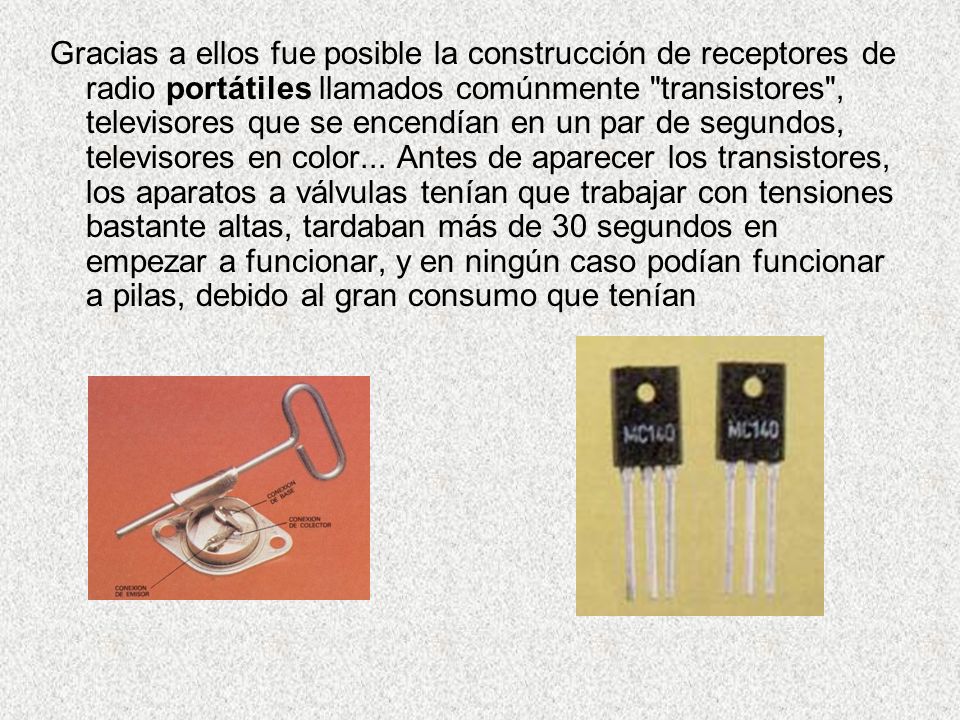

4 Gracias a ellos fue posible la construcción de receptores de radio portátiles llamados comúnmente "transistores", televisores que se encendían en un par de segundos, televisores en color... Antes de aparecer los transistores, los aparatos a válvulas tenían que trabajar con tensiones bastante altas, tardaban más de 30 segundos en empezar a funcionar, y en ningún caso podían funcionar a pilas, debido al gran consumo que tenían

5 Historia del Transistor
El transistor fue descubierto en diciembre de 1947 y dado a conocer en Junio de 1948, en los Laboratorios Bell  por Bardeen, Brattain y Shockley. Estos científicos buscaban un sustituto de las válvulas Termoiónicas . Descubrieron el transistor de punta de contacto. Transistor de Punta de contacto. Es uno de los más antiguos que se comercializaron (1948 o 1949), A1729. Este es un transistor de punta de contacto. Es de La referencia de este dispositivo se escribía a mano alrededor del cuerpo del mismo

6 Sin embargo, pronto fue sustituido por los de unión, por ser más  consistente y sencillo de fabricar. El transistor de punta de contacto se estimó obsoleto en 1953 en E.E.U.U.  y en Inglaterra unos años más tarde. M1752. Este es el primer transistor de unión disponible. Es de La identificación del tipo de transistor se realizaba mediante un código de colores

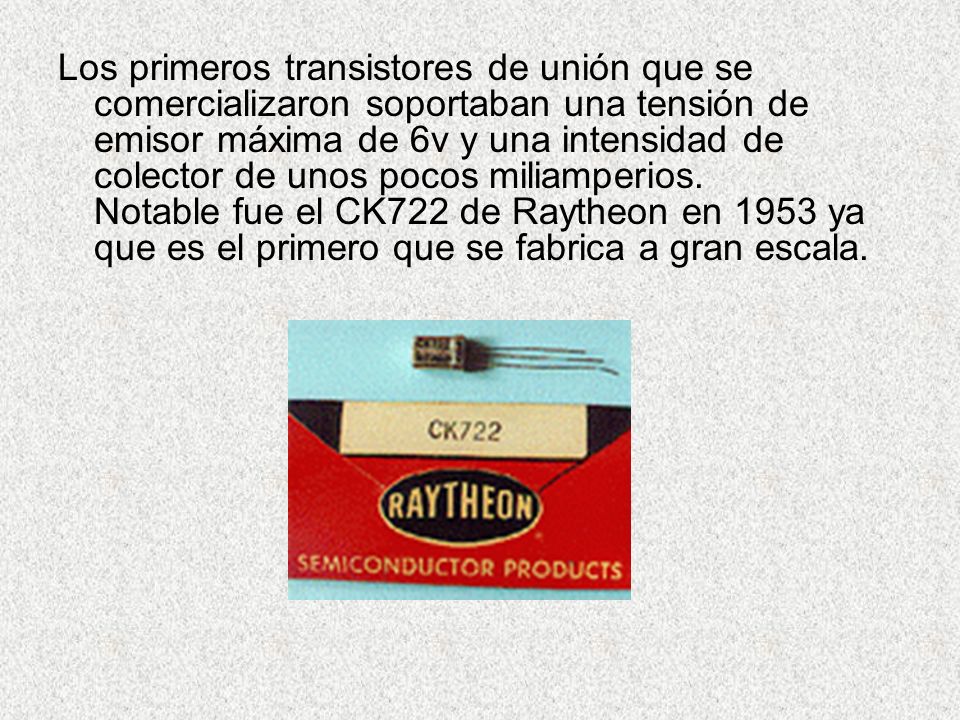

7 Los primeros transistores de unión que se comercializaron soportaban una tensión de emisor máxima de 6v y una intensidad de colector de unos pocos miliamperios.  Notable fue el CK722 de Raytheon en 1953 ya que es el primero que se fabrica a gran escala.

8 Rápidamente se desarrollaron transistores con mejores respuestas a la frecuencia, con niveles de ruido más bajos y mayor disipación de potencia.  RDX300. En 1956, vio la luz este tipo de transistor denominado tetrodo, pues trataba de realizar las funciones de la válvula de vacio con el mismo nombre. Realizados con germanio, no tuvieron mucho éxito. OC16. Es el primer transistor europeo capaz de disipar una mayor potencia (1950). Su fabricante fue Mullard. Observa la rosca con tuerca que se aprecia en el dispositivo, previsto para un radiador que ayude a evacuar el calor que se produce durante su funcionamiento.

9 Los primeros transistores fueron de germanio, sin embargo, conocidas las propiedades del silicio en cuanto a voltaje, disipación térmica y capacidad de reducción de los circuitos desbancó a este. En 1955 se fabricaron los primeros transistores de silicio

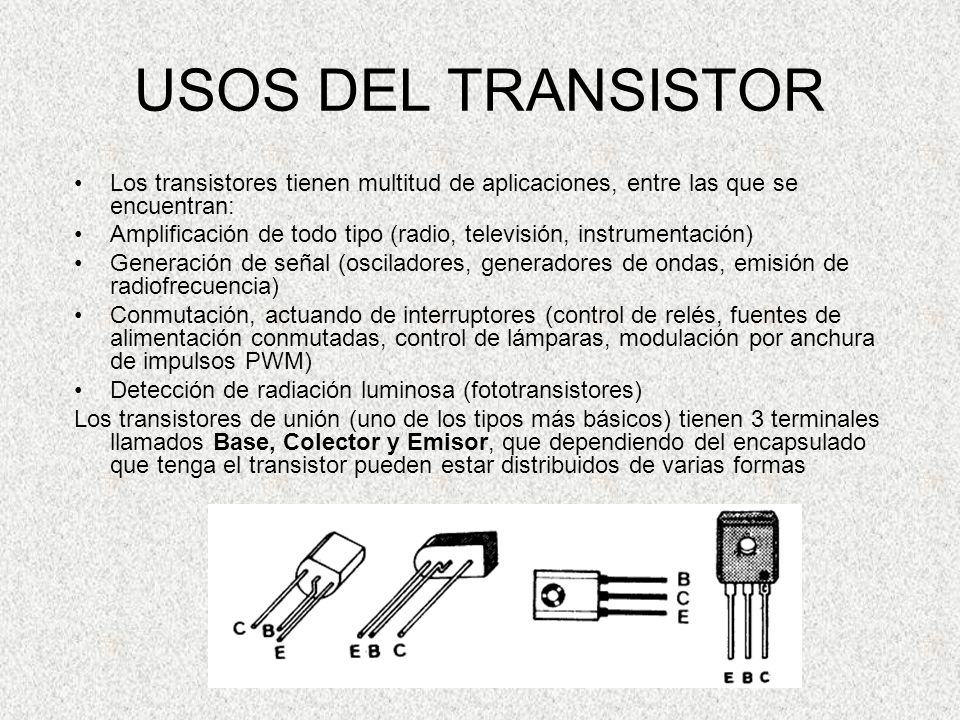

10 USOS DEL TRANSISTOR Los transistores tienen multitud de aplicaciones, entre las que se encuentran: Amplificación de todo tipo (radio, televisión, instrumentación) Generación de señal (osciladores, generadores de ondas, emisión de radiofrecuencia) Conmutación, actuando de interruptores (control de relés, fuentes de alimentación conmutadas, control de lámparas, modulación por anchura de impulsos PWM) Detección de radiación luminosa (fototransistores) Los transistores de unión (uno de los tipos más básicos) tienen 3 terminales llamados Base, Colector y Emisor, que dependiendo del encapsulado que tenga el transistor pueden estar distribuidos de varias formas

11 TIPOS DE TRANSISTOR Existen varios tipos que dependen de su proceso de construcción y de las aplicaciones a las que se destinan. Aquí abajo mostramos una tabla con los tipos de uso más frecuente y su simbología: Fototransistor                                   Transistor de Efecto de Campo, de Metal-Óxido-Semiconductor (MOSFET)                                                                        Transistor de Efecto de Campo, de Unión (JFET)                                                           Transistor Bipolar de Unión (BJT)

12 los transistores por fuera
los transistores por fuera. Están encapsulados de diferentes formas y tamaños, dependiendo de la función que vayan a desempeñar. Hay varios encapsulados estándar y cada encapsulado tiene una asignación de terminales que puede consultarse en un catálogo general de transistores. Independientemente de la cápsula que tengan, todos los transistores tienen impreso sobre su cuerpo sus datos, es decir, la referencia que indica el modelo de transistor.

13                                                                                                                                               Transistor NPN Estructura de un transistor NPN Transistor PNP Estructura de un transistor PNP                                                                                                                                               Transistor NPN Estructura de un transistor NPN Transistor PNP Estructura de un transistor PNP TRANSITORES BJT También conocidos como transistor bipolar es el más común de los transistores, y como los diodos, puede ser de germanio o silicio. Existen dos tipos transistores: el NPN y el PNP, y la dirección del flujo de la corriente en cada caso, lo indica la flecha que se ve en el gráfico de cada tipo de transistor. Transistor NPN Estructura de un transistor NPN Transistor PNP Estructura de un transistor PNP

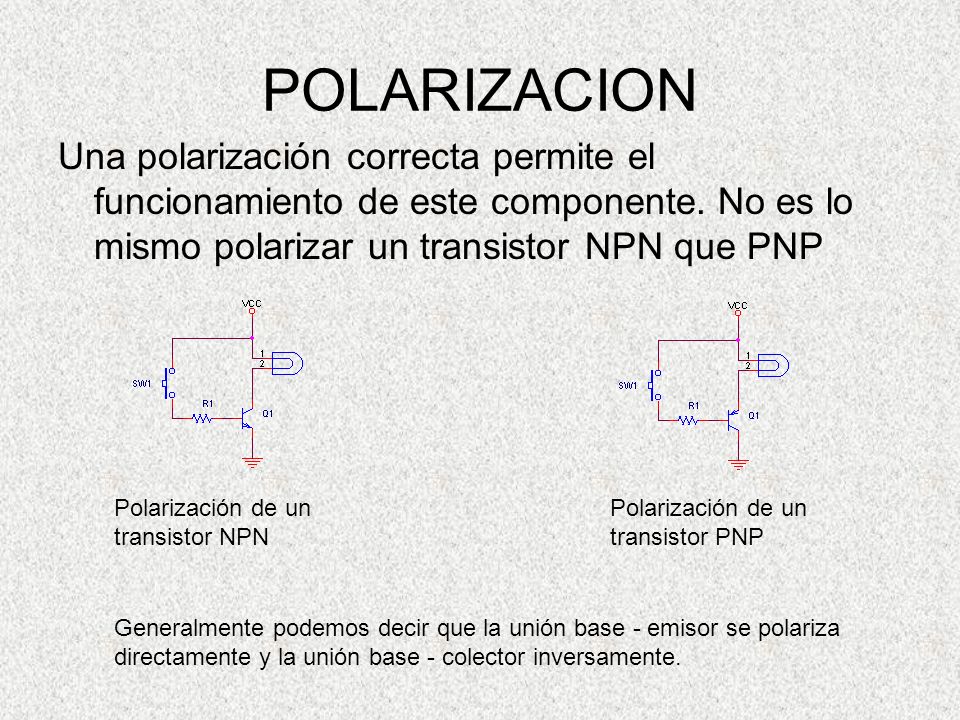

14 POLARIZACION Una polarización correcta permite el funcionamiento de este componente. No es lo mismo polarizar un transistor NPN que PNP Polarización de un transistor NPN Polarización de un transistor PNP Generalmente podemos decir que la unión base - emisor se polariza directamente y la unión base - colector inversamente.
