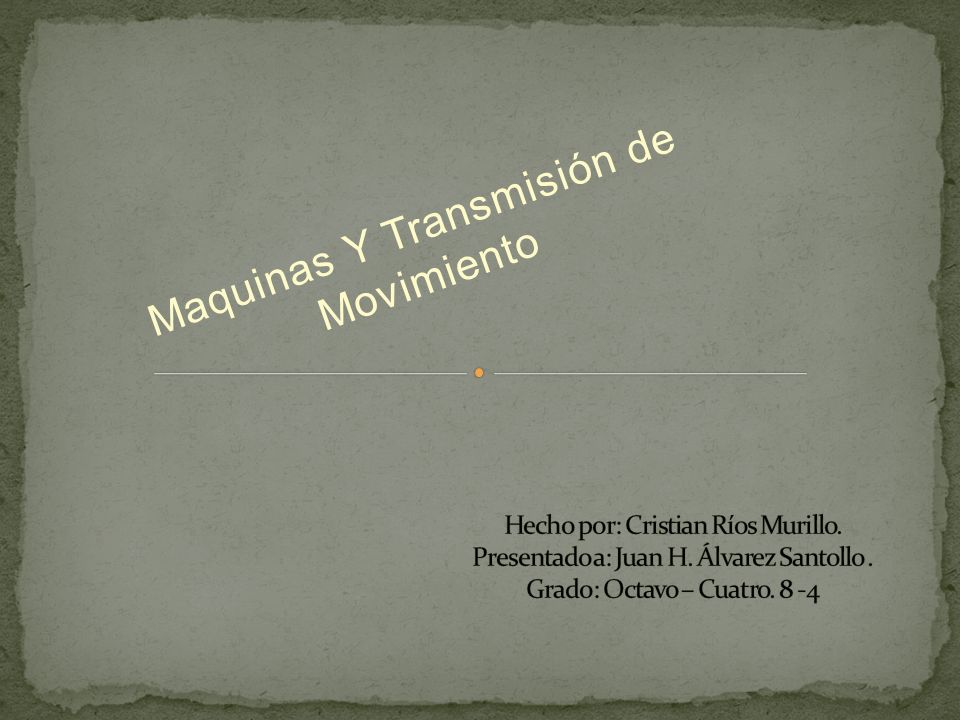

1 Maquinas Y Transmisión de Movimiento

2 Los mecanismos son elementos destinados a transmitir y transformar fuerzas y movimientos desde un elemento motriz (motor) a un elemento conducido. Permiten al ser humano realizar determinados trabajos con mayor comodidad y con menos esfuerzo. En el primer caso, el tipo de movimiento que tenga el elemento de entrada del mecanismo (elemento motriz) coincide con el tipo de movimiento que tenga el elemento de salida (elemento conducido).L

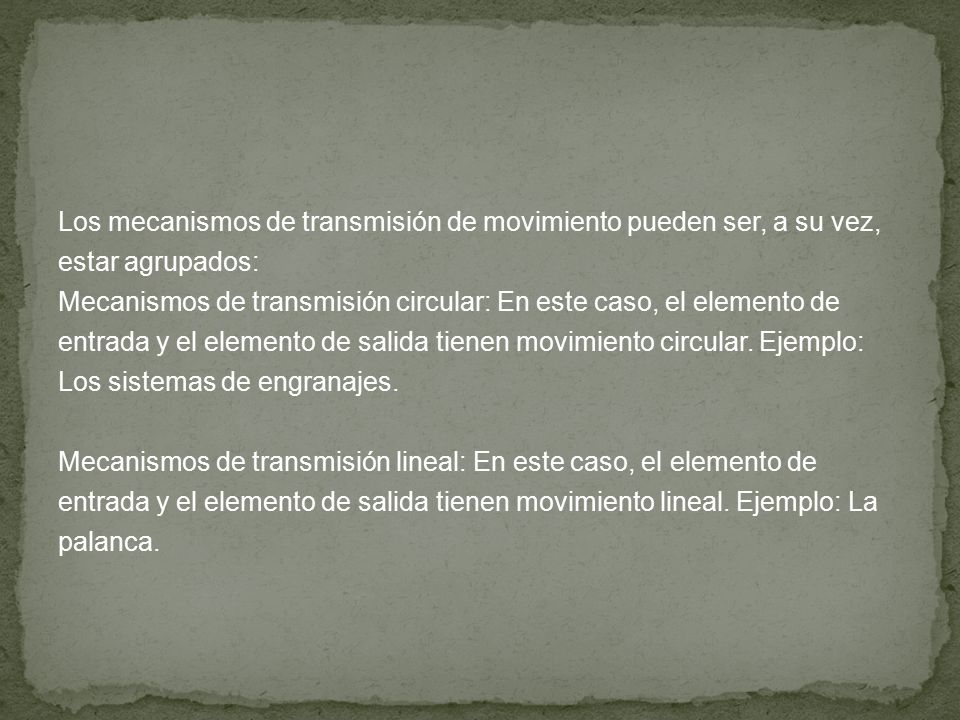

3 Los mecanismos de transmisión de movimiento pueden ser, a su vez, estar agrupados: Mecanismos de transmisión circular: En este caso, el elemento de entrada y el elemento de salida tienen movimiento circular. Ejemplo: Los sistemas de engranajes. Mecanismos de transmisión lineal: En este caso, el elemento de entrada y el elemento de salida tienen movimiento lineal. Ejemplo: La palanca.

4

5 Estos mecanismos transforman movimientos de rotación en otros movimientos de rotación. La principal utilidad de este tipo de mecanismos radica en poder aumentar o reducir la velocidad de giro de un eje tanto cuanto se desee. Por ejemplo: el motor de una lavadora gira a alta velocidad, pero la velocidad del tambor que contiene la ropa, gira a menor velocidad.

6 El sistema de poleas con correa más simple consiste en dos poleas situadas a cierta distancia, que giran a la vez por efecto del rozamiento de una correa con ambas poleas. Las correas suelen ser cintas de cuero flexibles y resistentes. Es este un sistema de transmisión circular puesto que ambas poleas poseen movimiento circular. La palanca es una máquina simple que tiene como función transmitir una fuerza y un desplazamiento. Está compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo.

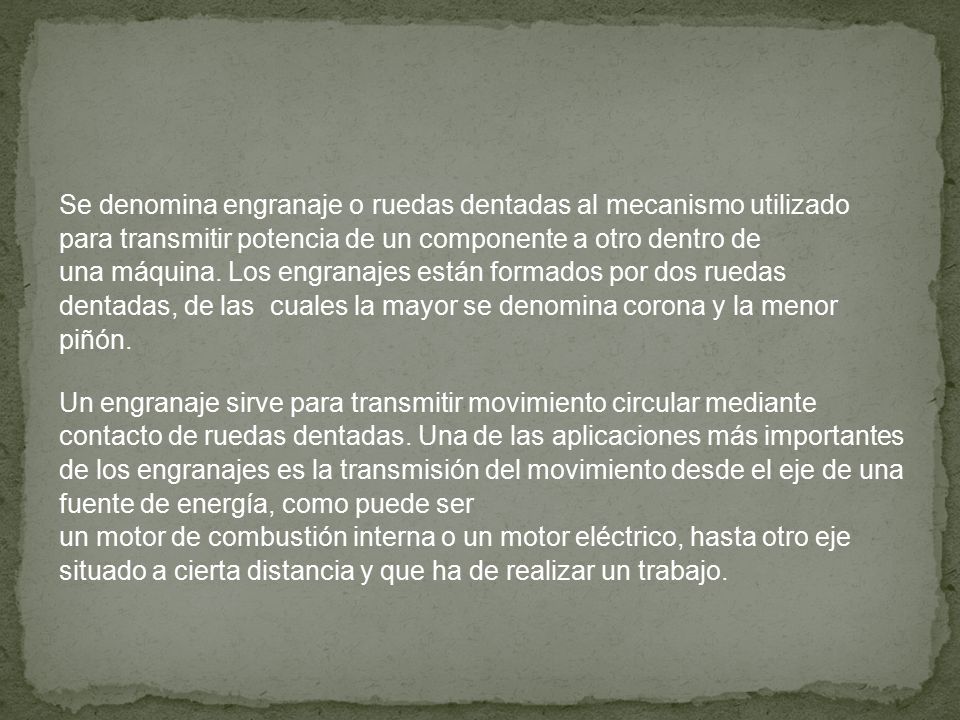

7 Se denomina engranaje o ruedas dentadas al mecanismo utilizado para transmitir potencia de un componente a otro dentro de una máquina. Los engranajes están formados por dos ruedas dentadas, de las cuales la mayor se denomina corona y la menor piñón. Un engranaje sirve para transmitir movimiento circular mediante contacto de ruedas dentadas. Una de las aplicaciones más importantes de los engranajes es la transmisión del movimiento desde el eje de una fuente de energía, como puede ser un motor de combustión interna o un motor eléctrico, hasta otro eje situado a cierta distancia y que ha de realizar un trabajo.

8 De manera que una de las ruedas está conectada por la fuente de energía y es conocido como engranaje motor y la otra está conectada al eje que debe recibir el movimiento del eje motor y que se denomina engranaje conducido. Si el sistema está compuesto de más de un par de ruedas dentadas, se denomina tren. La principal ventaja que tienen las transmisiones por engranaje respecto de la transmisión por poleas es que no patinan como las poleas, con lo que se obtiene exactitud en la relación de transmisión.

9 La palanca es el mecanismo de transmisión lineal más utilizado. consiste en una barra rígida con un punto de apoyo. Al aplicar una fuerza en una lado de la palanca, ésta se mueve y transmite la fuerza y el movimiento a otro punto de la misma, con el fin de levantar un peso o realizar un esfuerzo. La palanca es una barra rígida que gira en torno a un punto de apoyo o articulación. Es un punto de la barra se aplica una fuerza (F) con el fin de vencer una resistencia (R).
