1 Montaje: Principios de éxito de nuestro diseño 1)Completa intercambiabilidad de las piezas y de los conjuntos. 2)Exclusión de los trabajos de ajuste y colocación de las piezas en su lugar. 3)Acceso cómodo de las herramientas de montaje, posibilidad de utilizar herramientas mecanizadas. 4)Montaje por módulos e incorporación sucesiva en el conjunto.

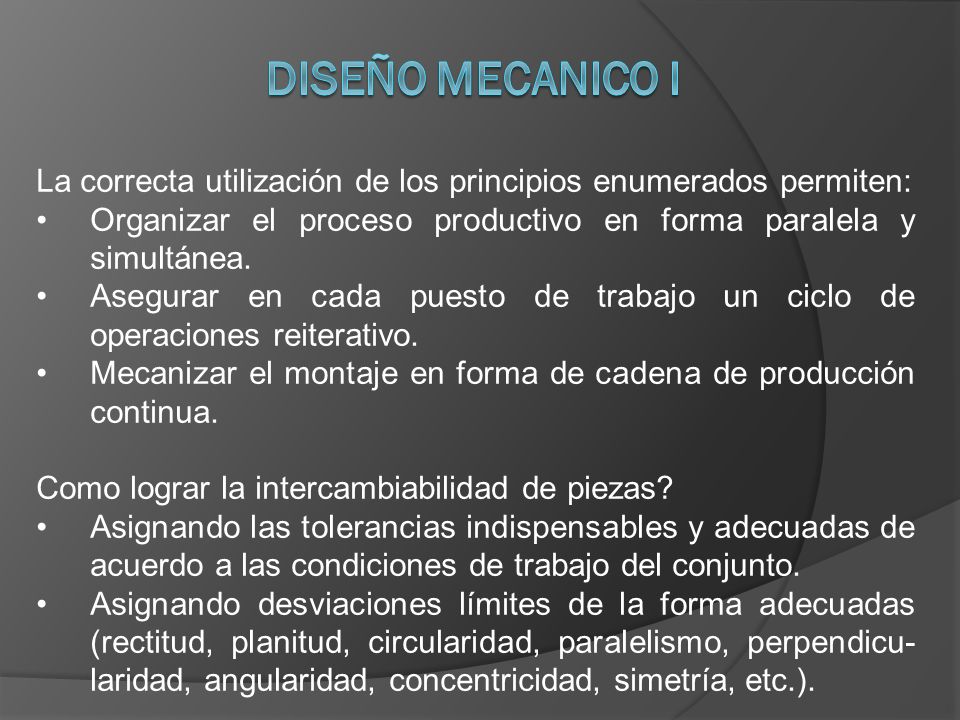

2 La correcta utilización de los principios enumerados permiten: Organizar el proceso productivo en forma paralela y simultánea. Asegurar en cada puesto de trabajo un ciclo de operaciones reiterativo. Mecanizar el montaje en forma de cadena de producción continua. Como lograr la intercambiabilidad de piezas? Asignando las tolerancias indispensables y adecuadas de acuerdo a las condiciones de trabajo del conjunto. Asignando desviaciones límites de la forma adecuadas (rectitud, planitud, circularidad, paralelismo, perpendicu- laridad, angularidad, concentricidad, simetría, etc.).

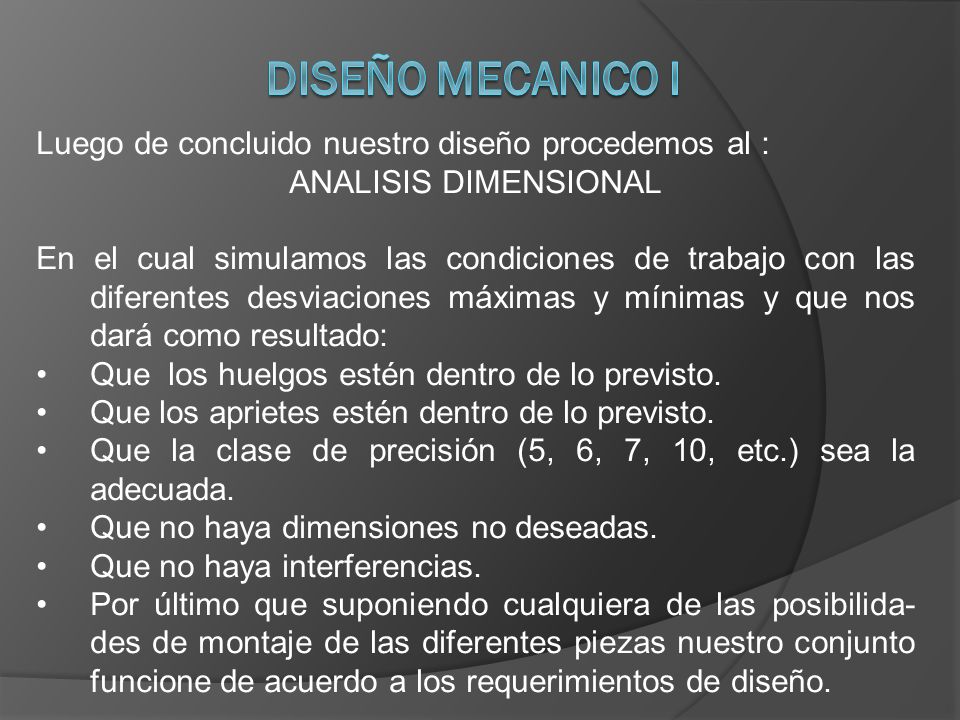

3 Luego de concluido nuestro diseño procedemos al : ANALISIS DIMENSIONAL En el cual simulamos las condiciones de trabajo con las diferentes desviaciones máximas y mínimas y que nos dará como resultado: Que los huelgos estén dentro de lo previsto. Que los aprietes estén dentro de lo previsto. Que la clase de precisión (5, 6, 7, 10, etc.) sea la adecuada. Que no haya dimensiones no deseadas. Que no haya interferencias. Por último que suponiendo cualquiera de las posibilida- des de montaje de las diferentes piezas nuestro conjunto funcione de acuerdo a los requerimientos de diseño.

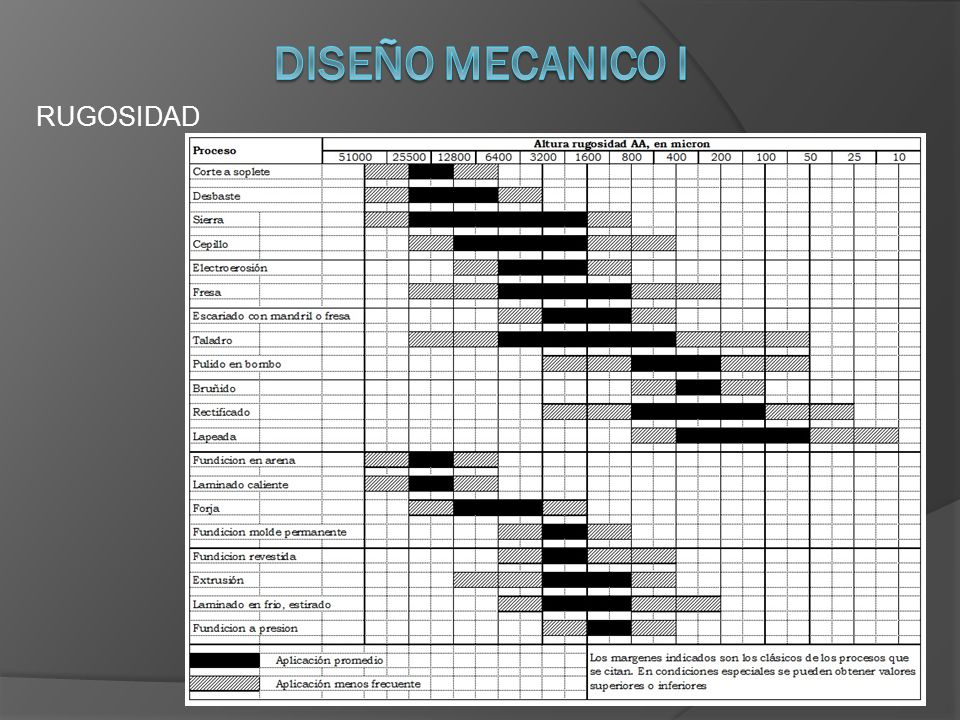

4 RUGOSIDAD

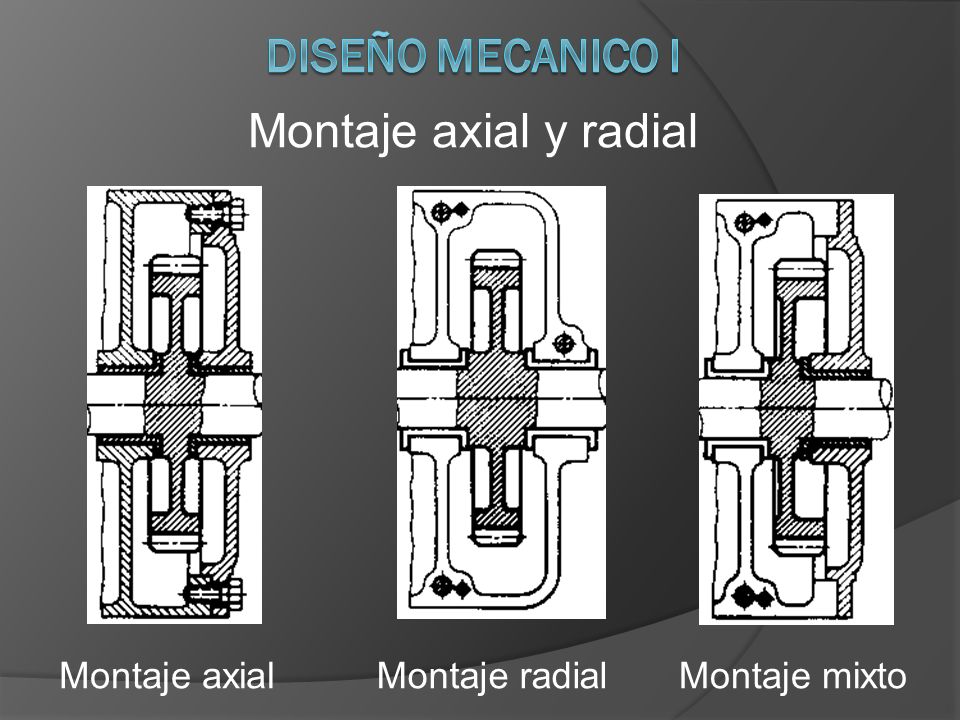

5 Montaje axial y radial Montaje axialMontaje radialMontaje mixto

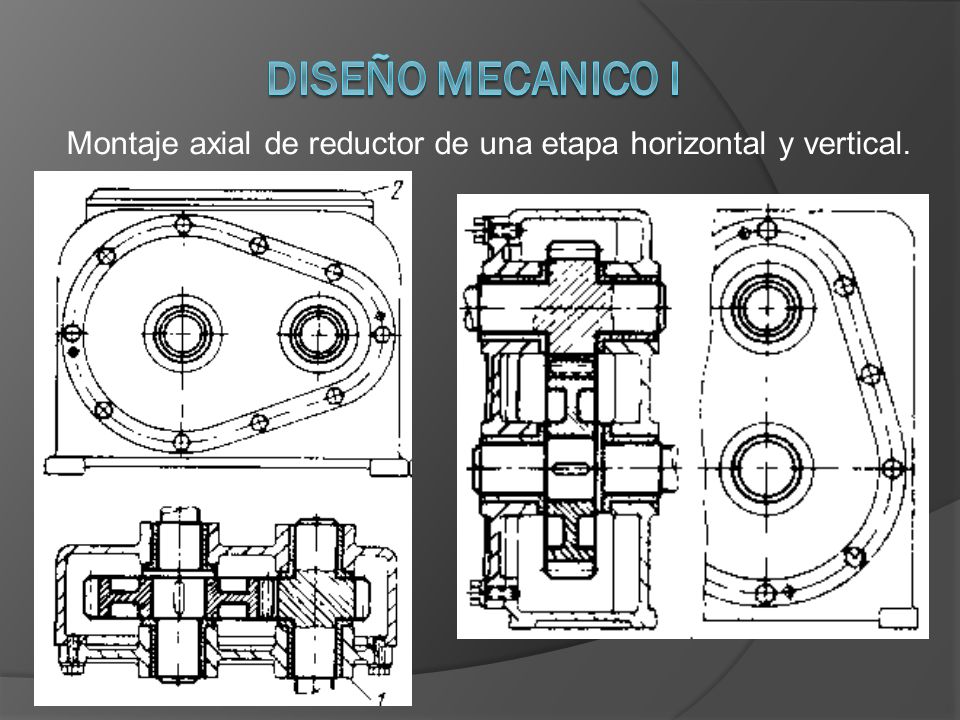

6 Montaje axial de reductor de una etapa horizontal y vertical.

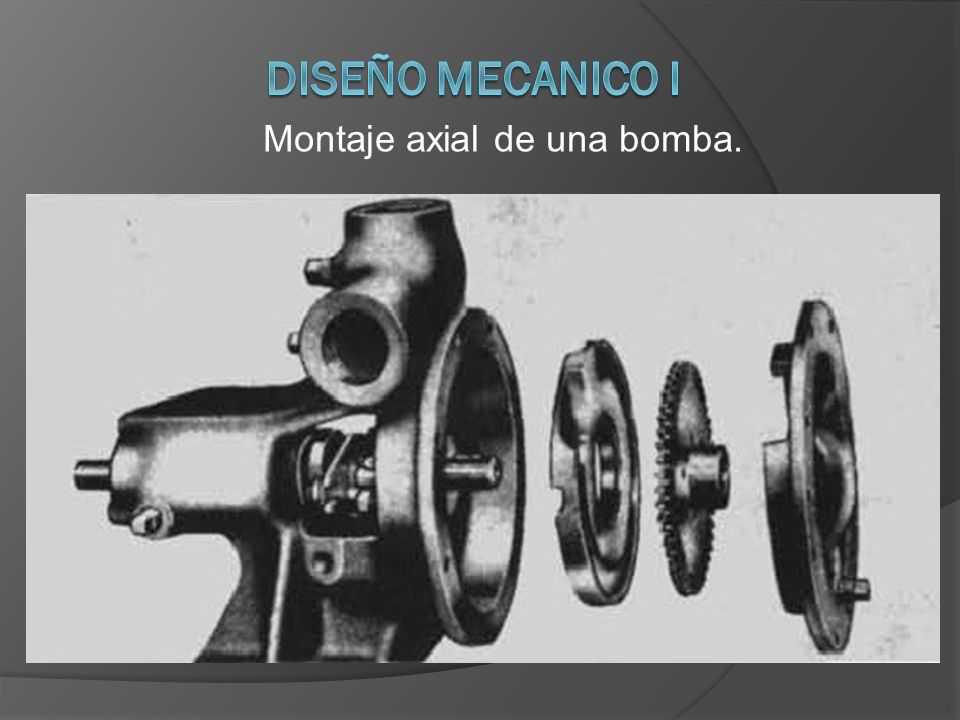

7 Montaje axial de una bomba.

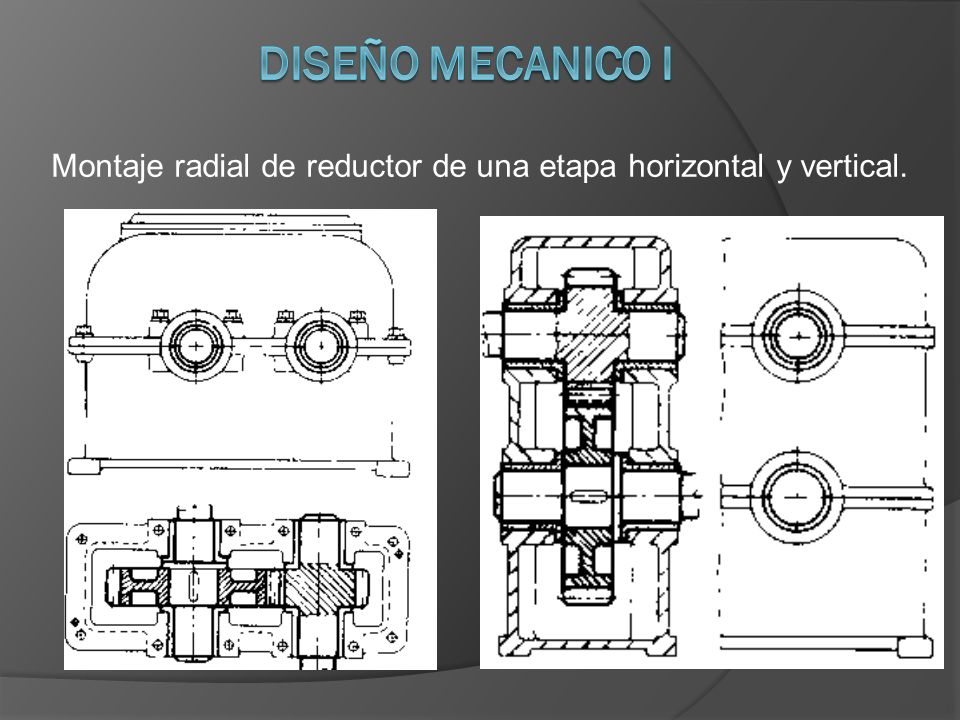

8 Montaje radial de reductor de una etapa horizontal y vertical.

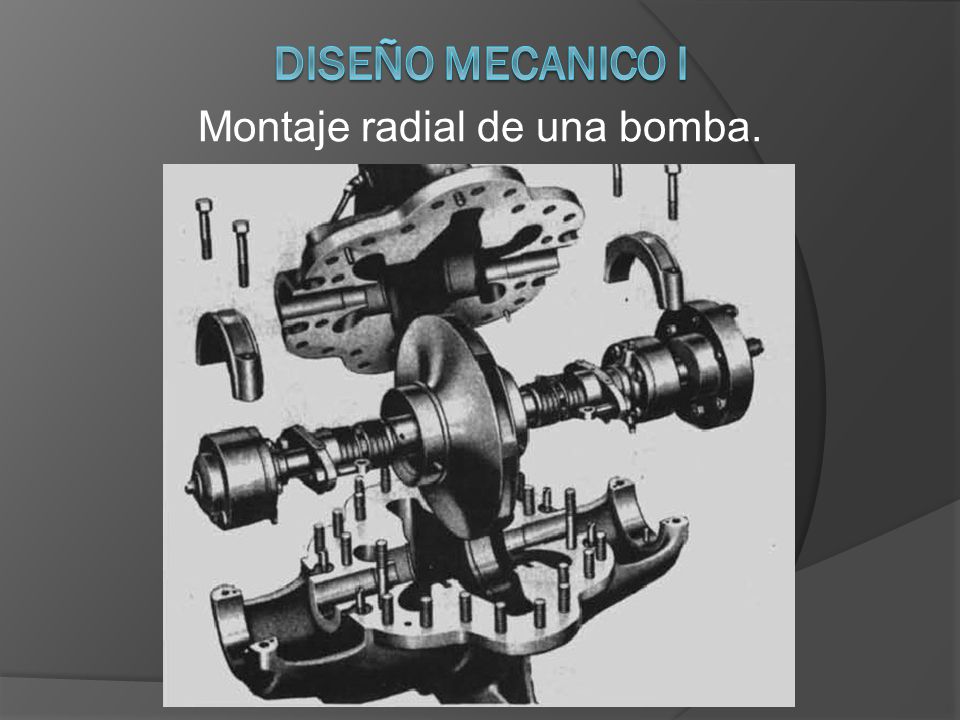

9 Montaje radial de una bomba.

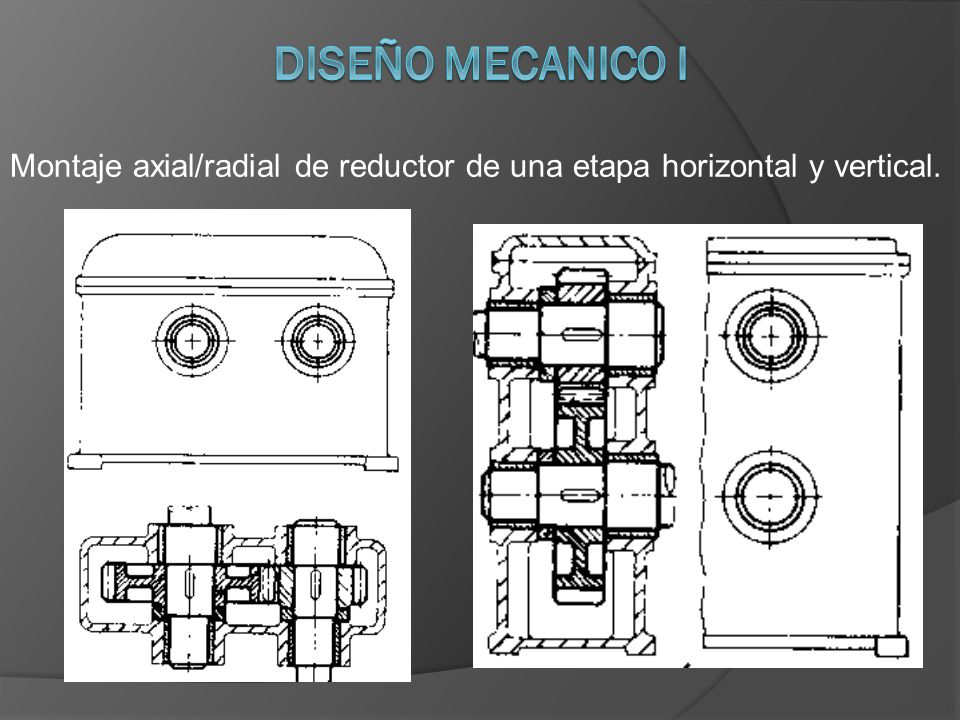

10 Montaje axial/radial de reductor de una etapa horizontal y vertical.

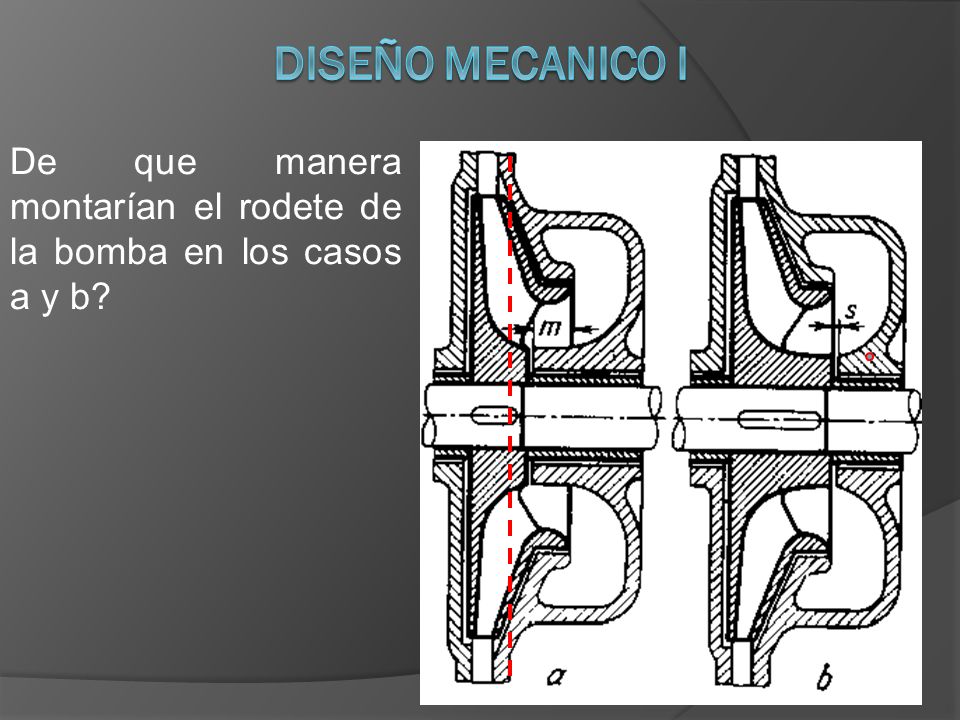

11 De que manera montarían el rodete de la bomba en los casos a y b?

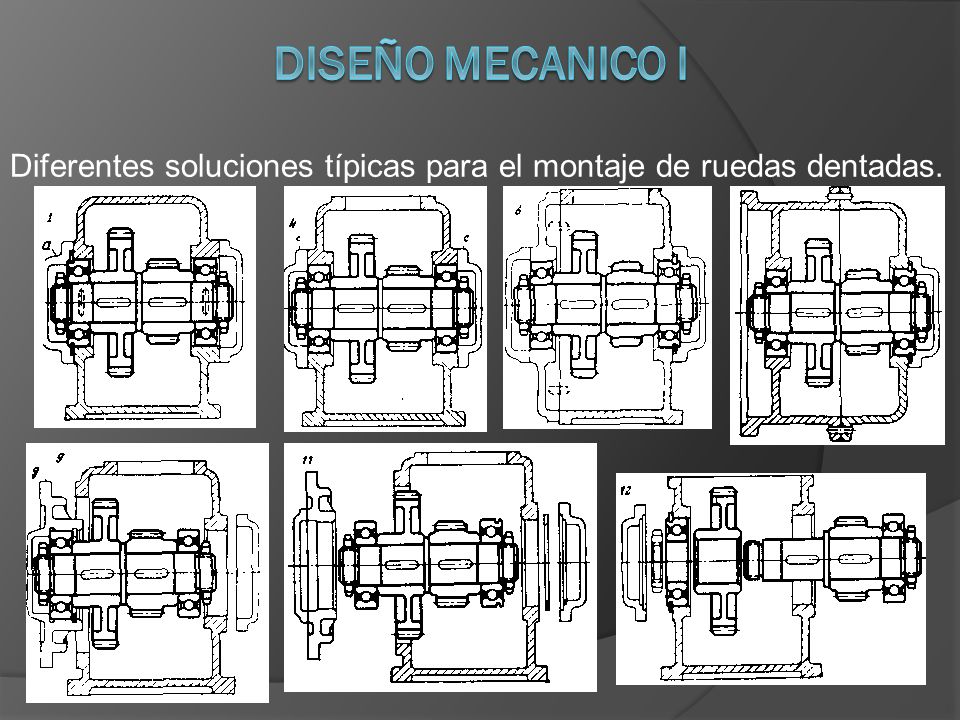

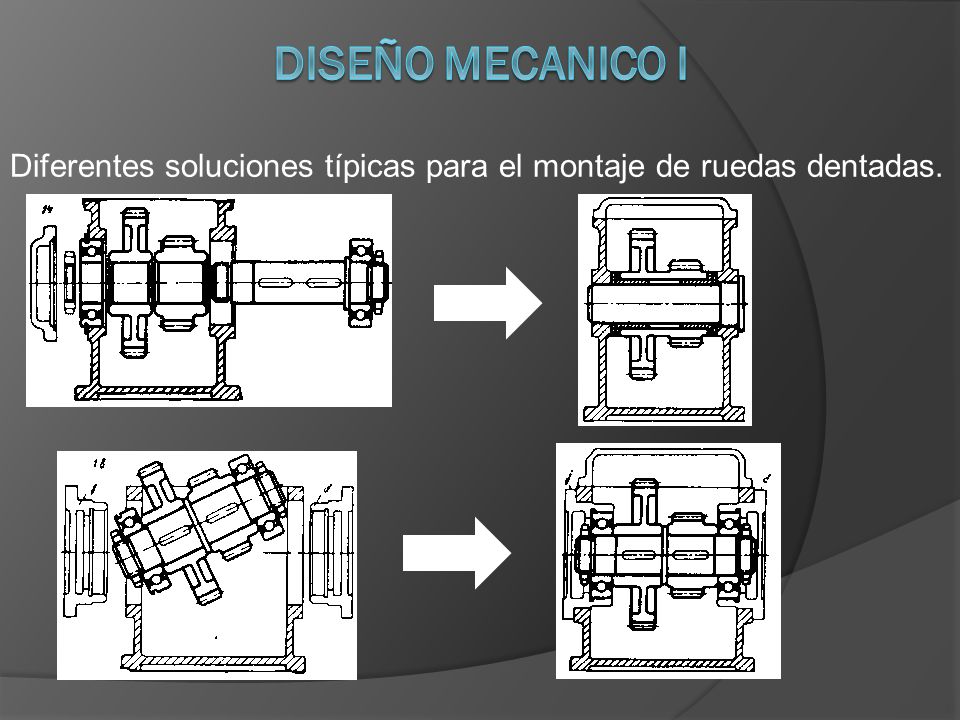

12 Diferentes soluciones típicas para el montaje de ruedas dentadas.

13

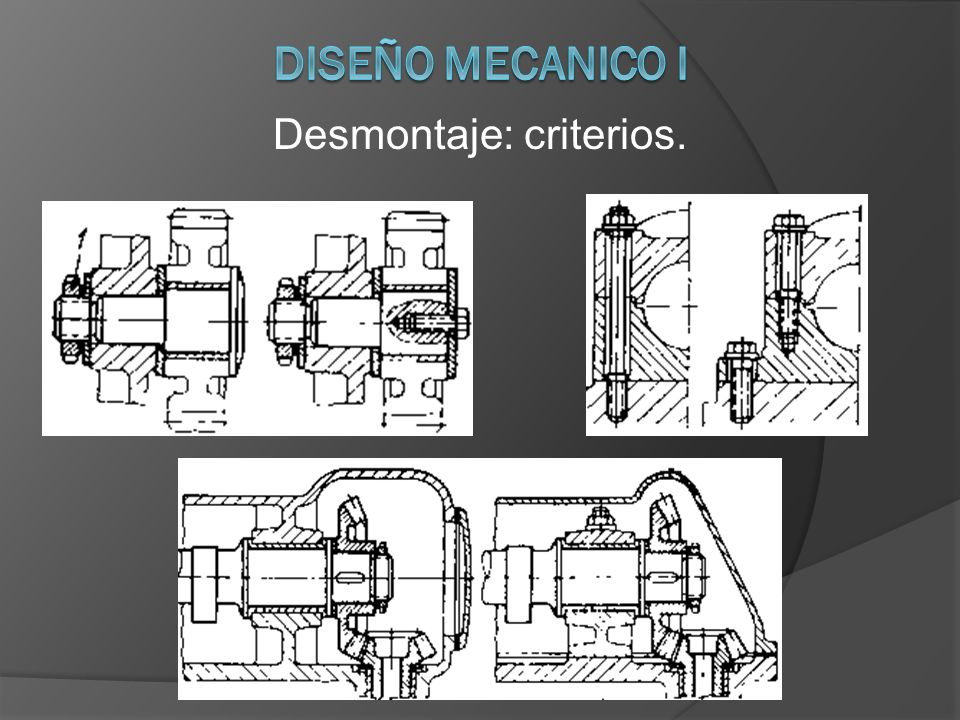

14 Desmontaje: criterios.

15 Montaje sucesivo

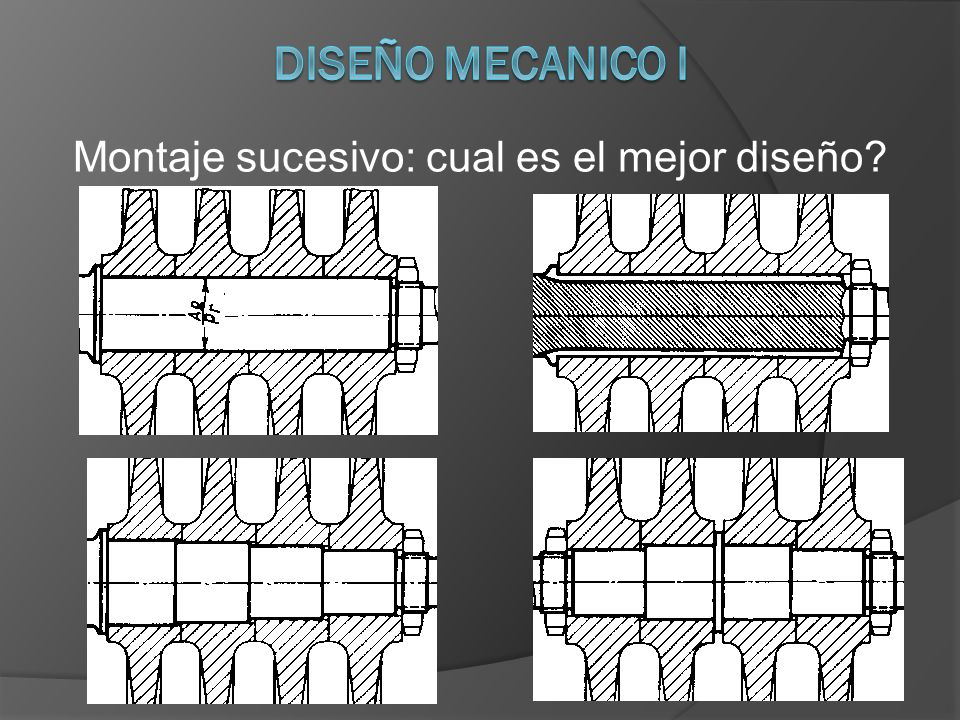

16 Montaje sucesivo: cual es el mejor diseño?

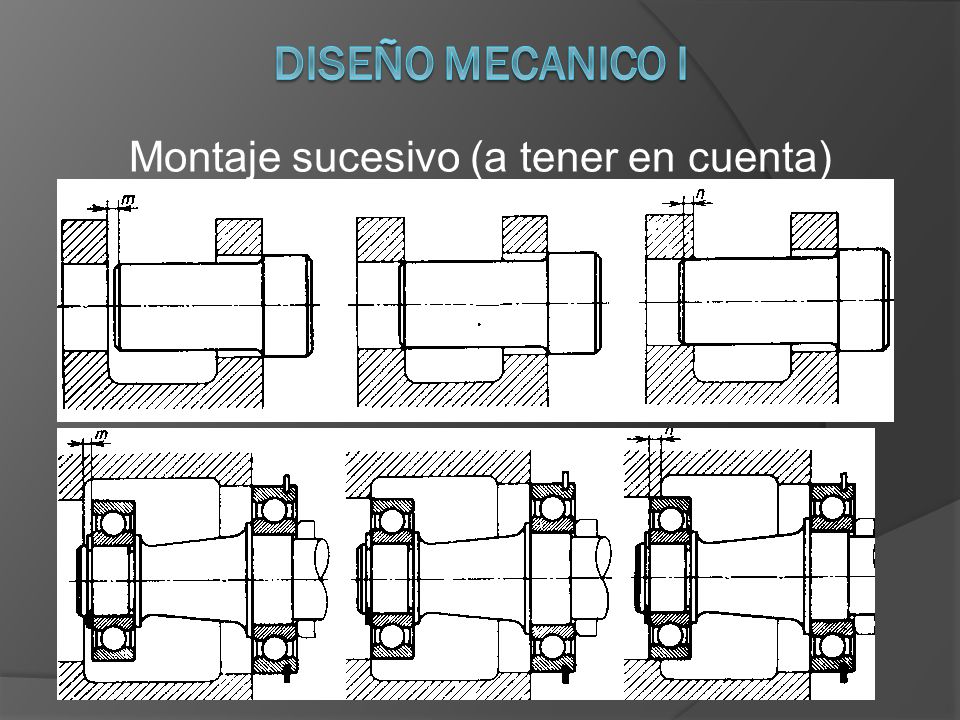

17 Montaje sucesivo (a tener en cuenta)

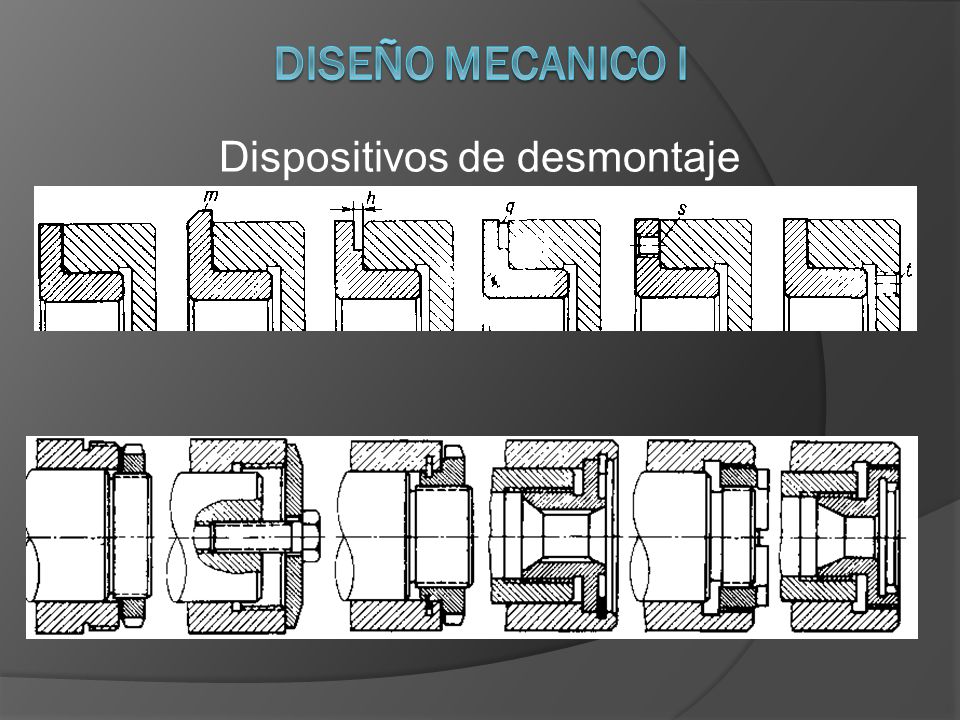

18 Dispositivos de desmontaje

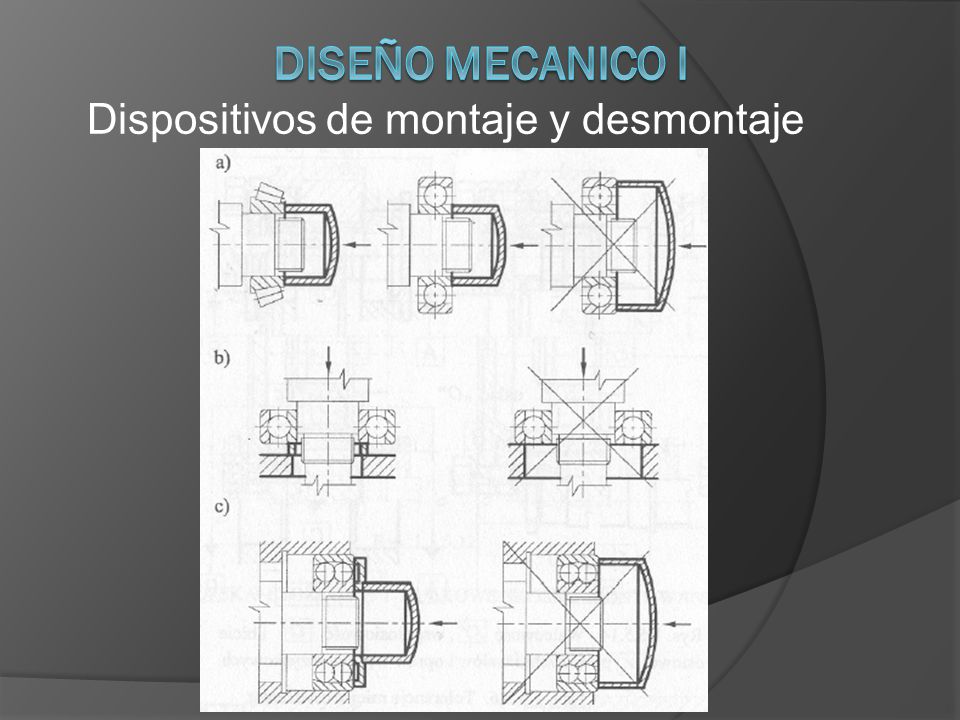

19 Dispositivos de montaje y desmontaje

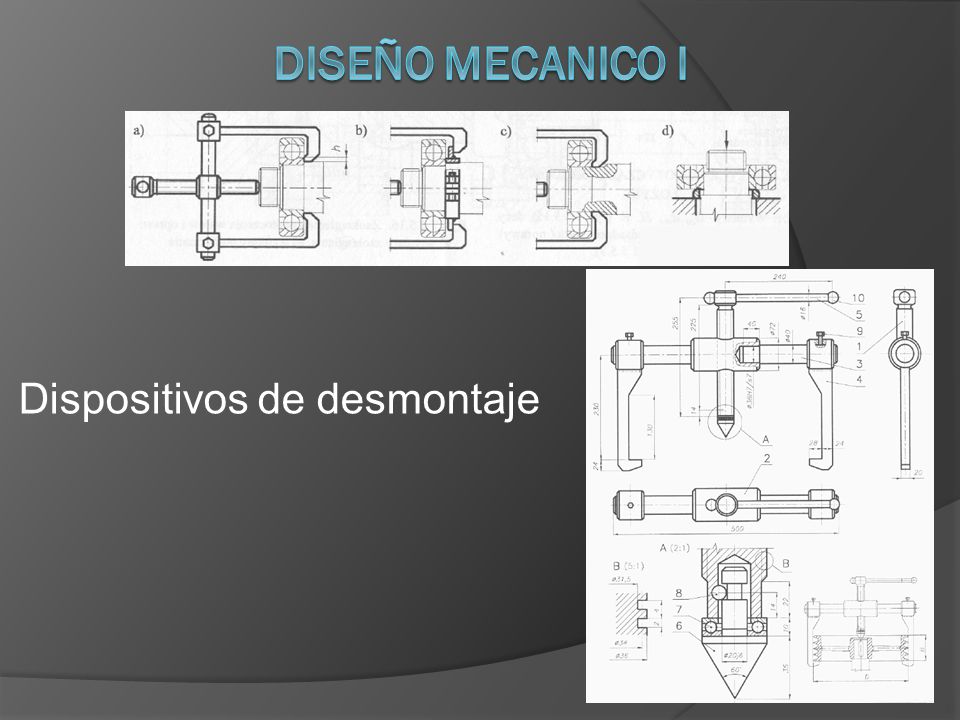

20 Dispositivos de desmontaje

21

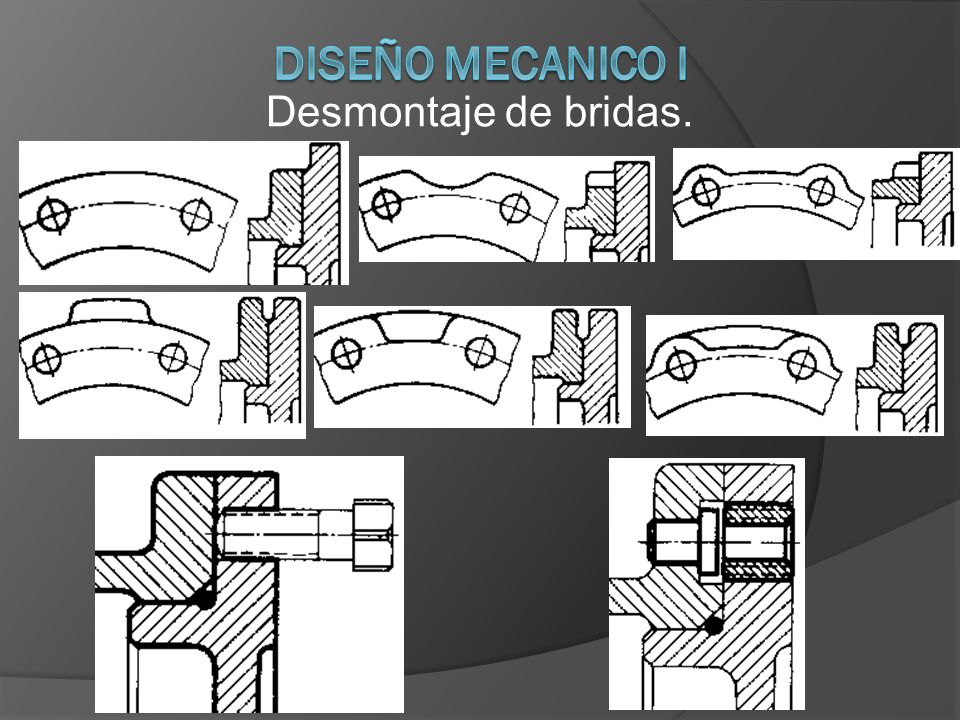

22 Desmontaje de bridas.

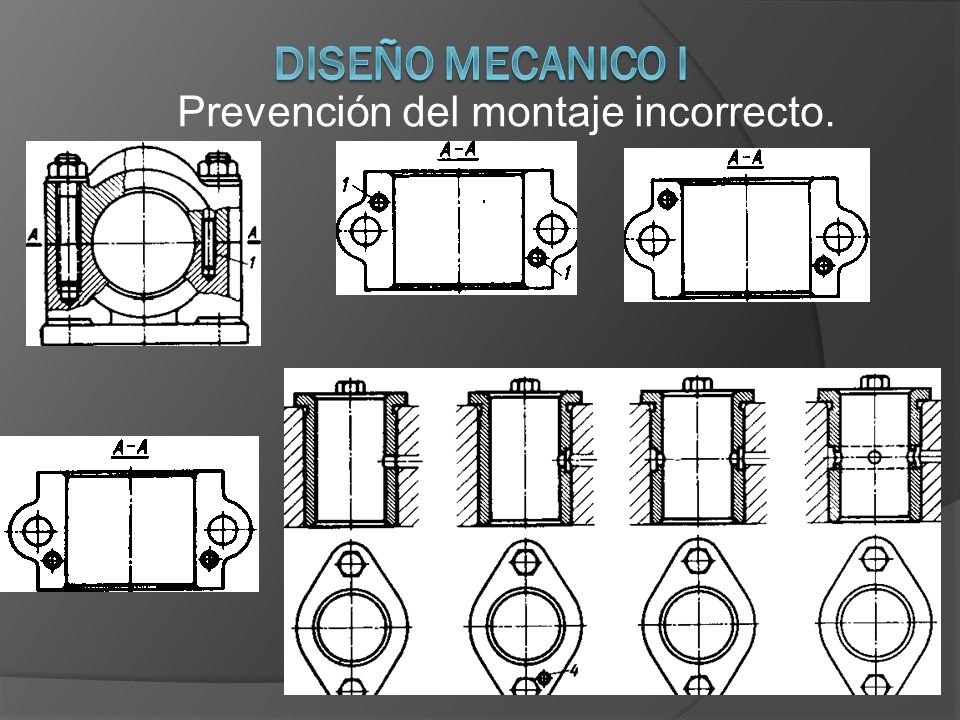

23 Prevención del montaje incorrecto.

24

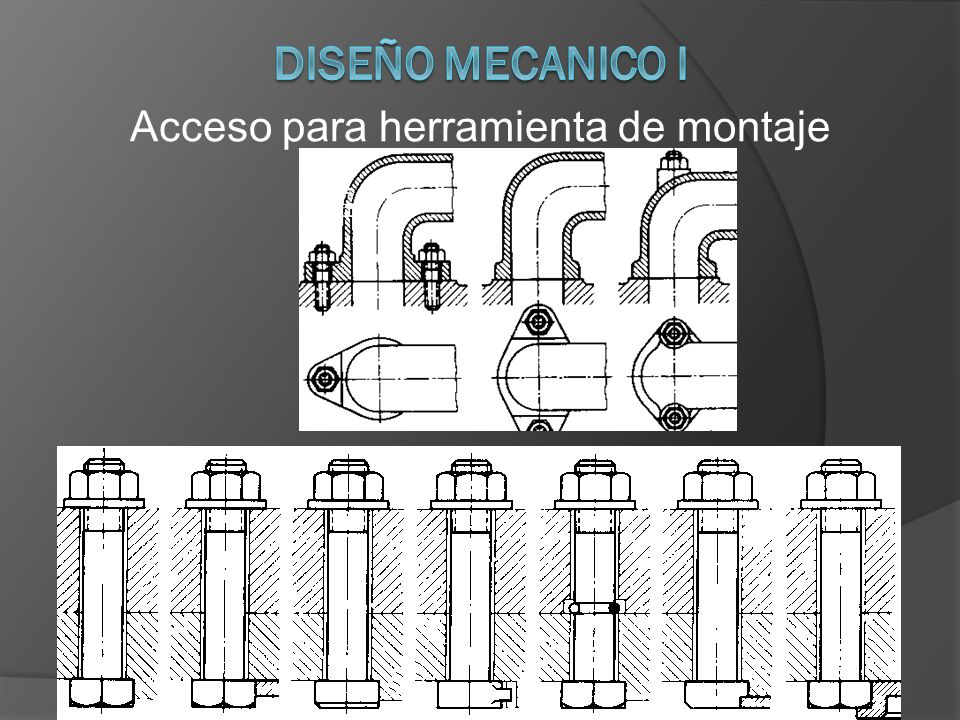

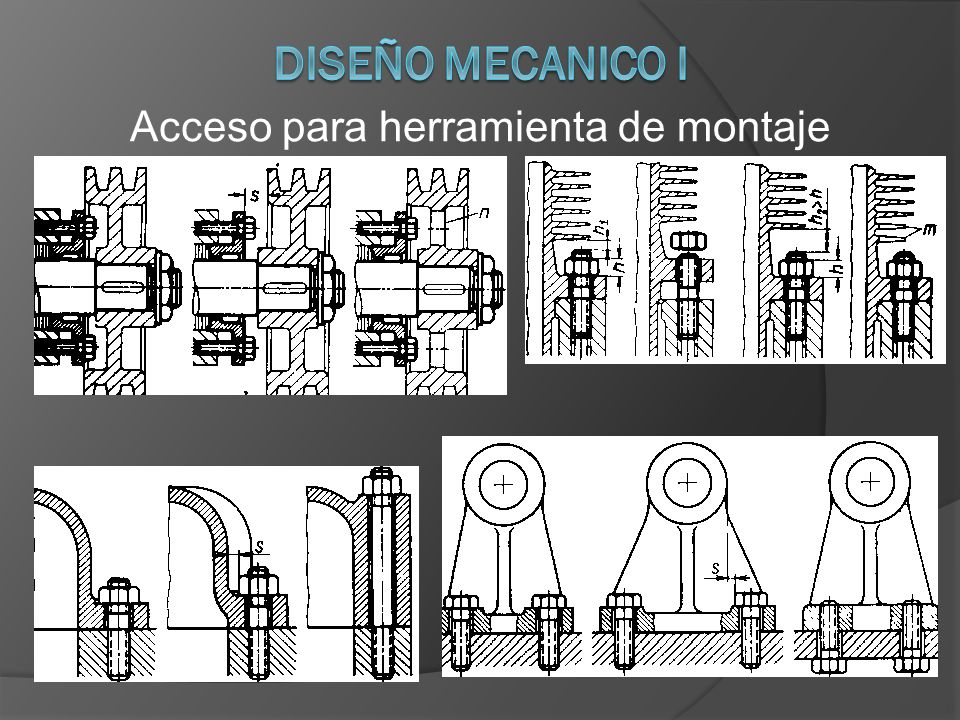

25 Acceso para herramienta de montaje

26

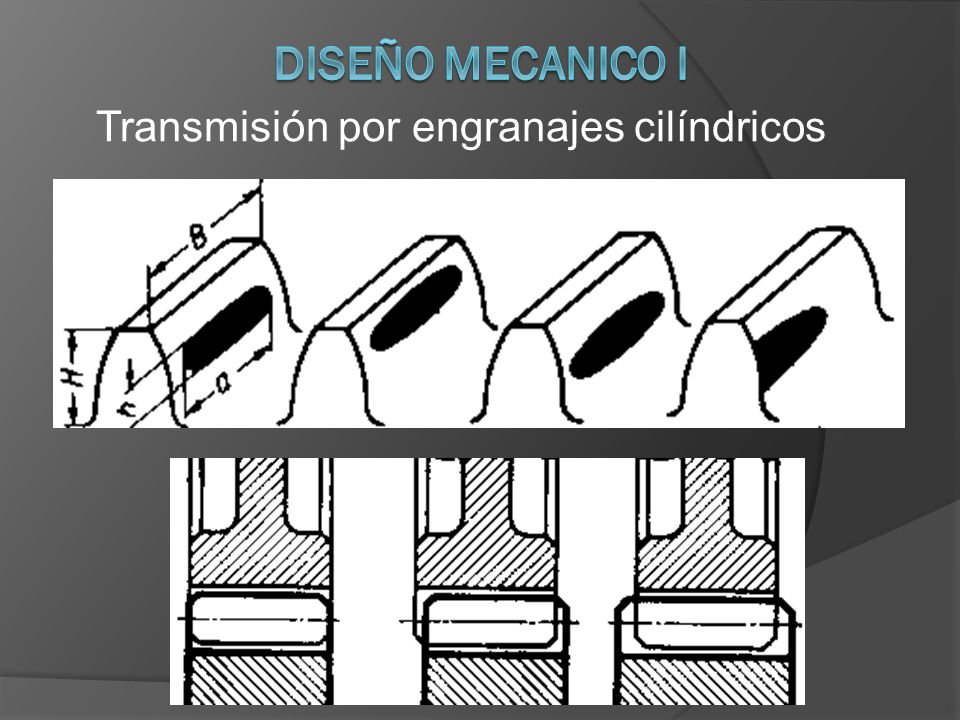

27 Transmisión por engranajes cilíndricos

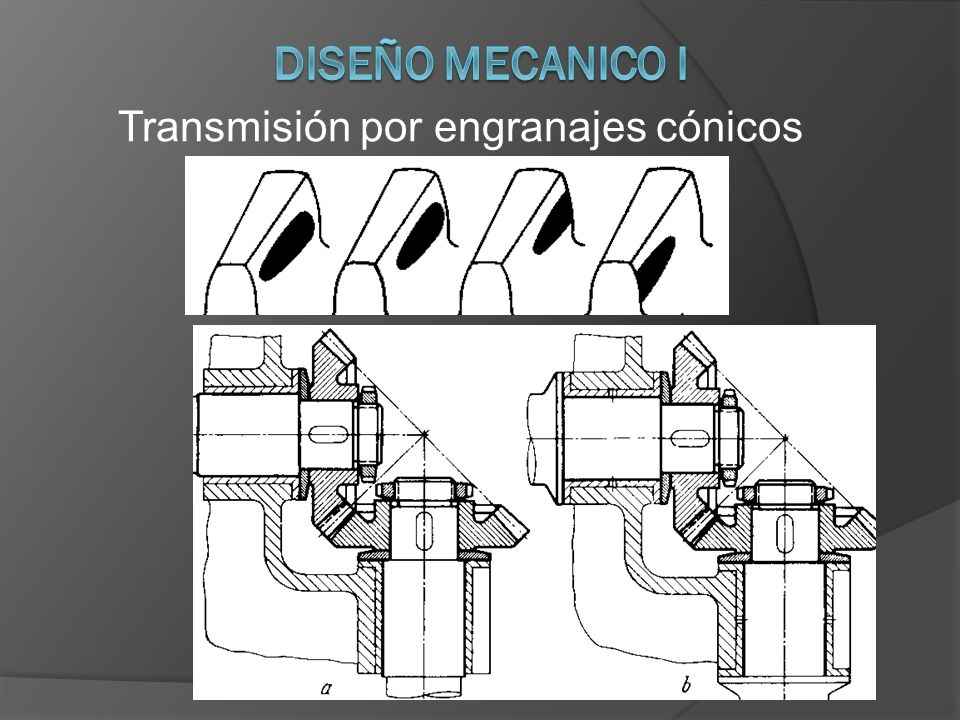

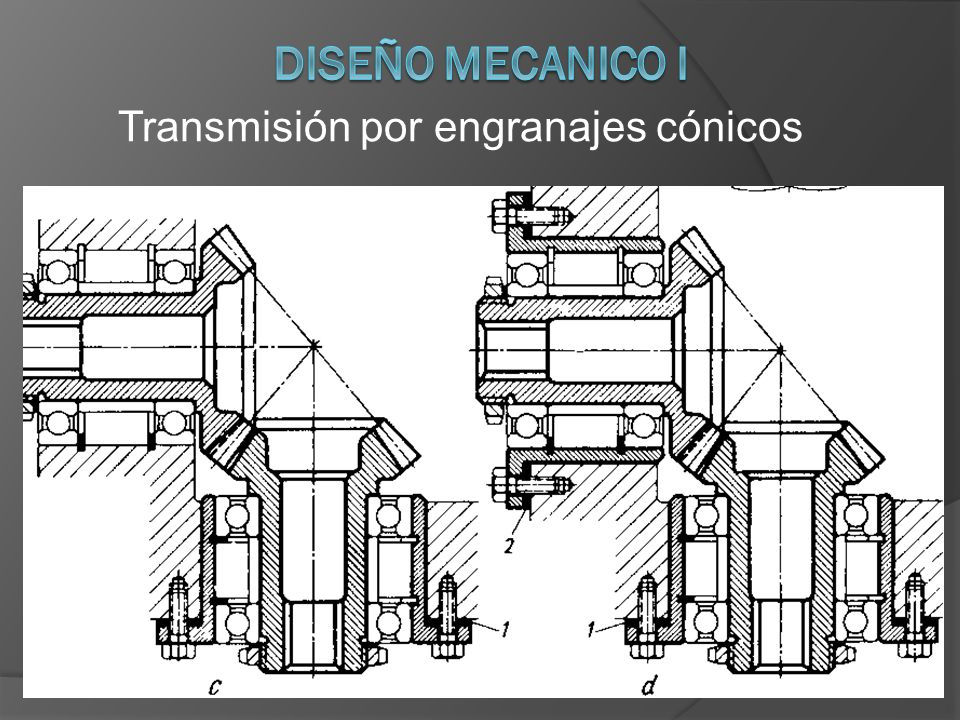

28 Transmisión por engranajes cónicos

29

30 Regulacion de posición axial

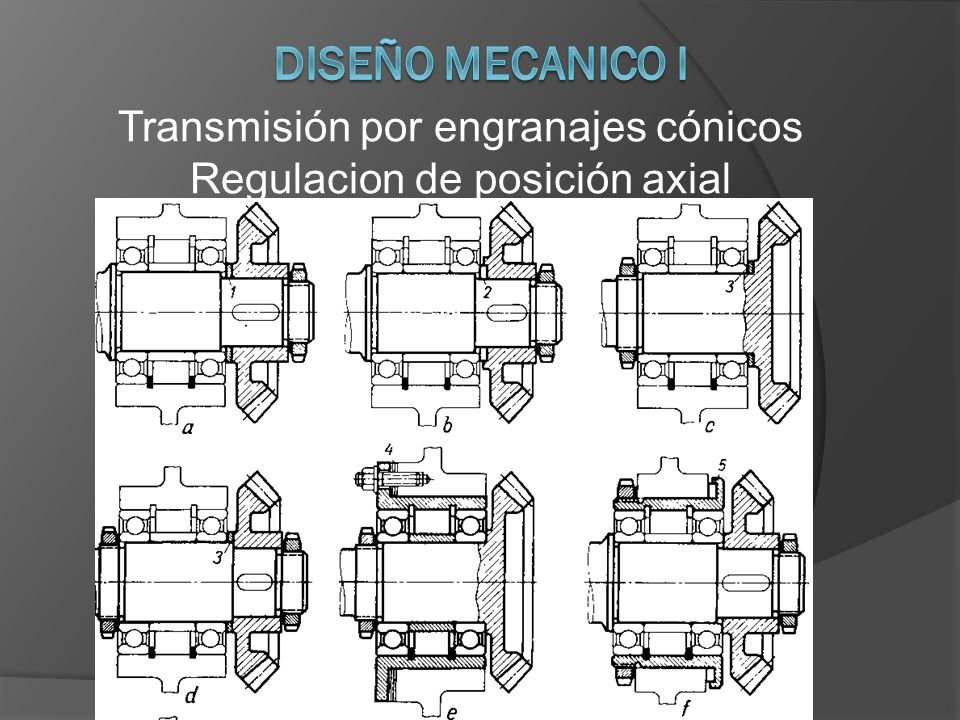

31 Transmisión por engranajes cónicos Regulación posición axial

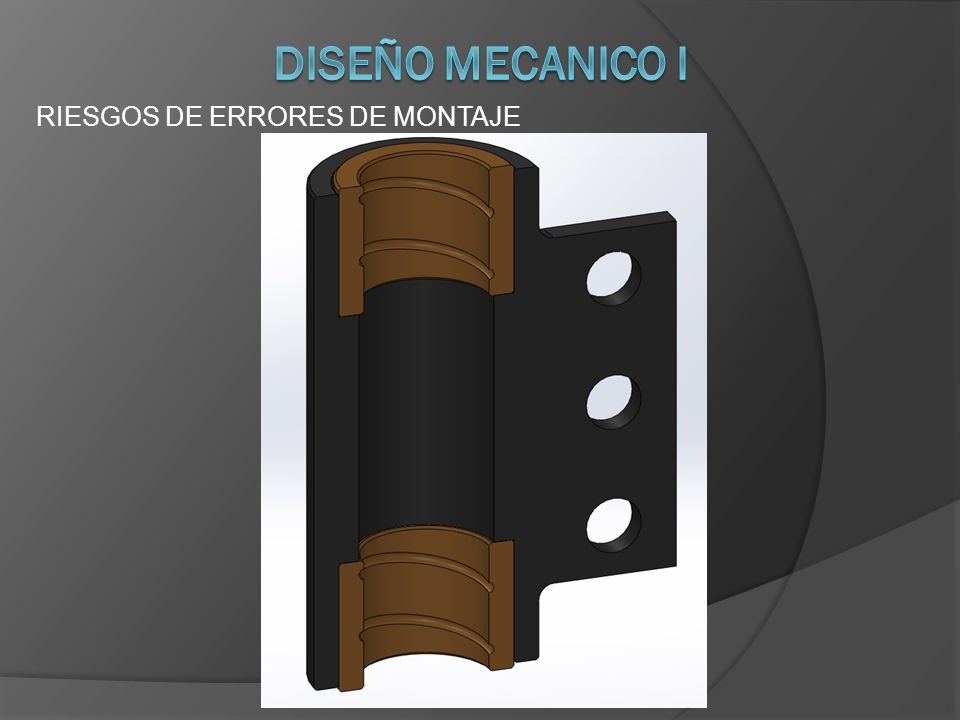

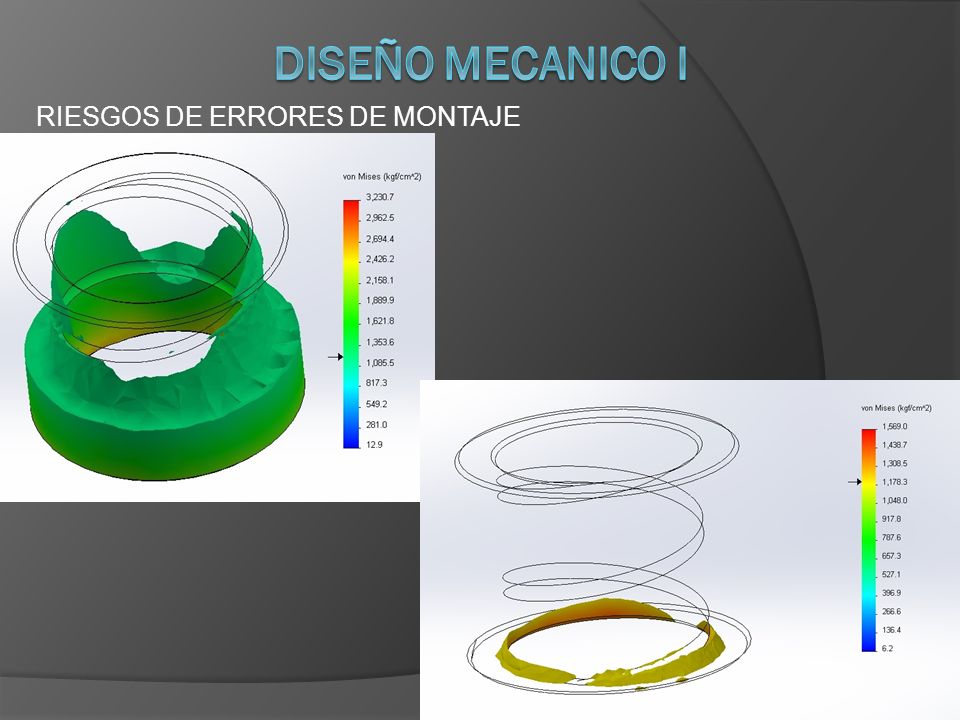

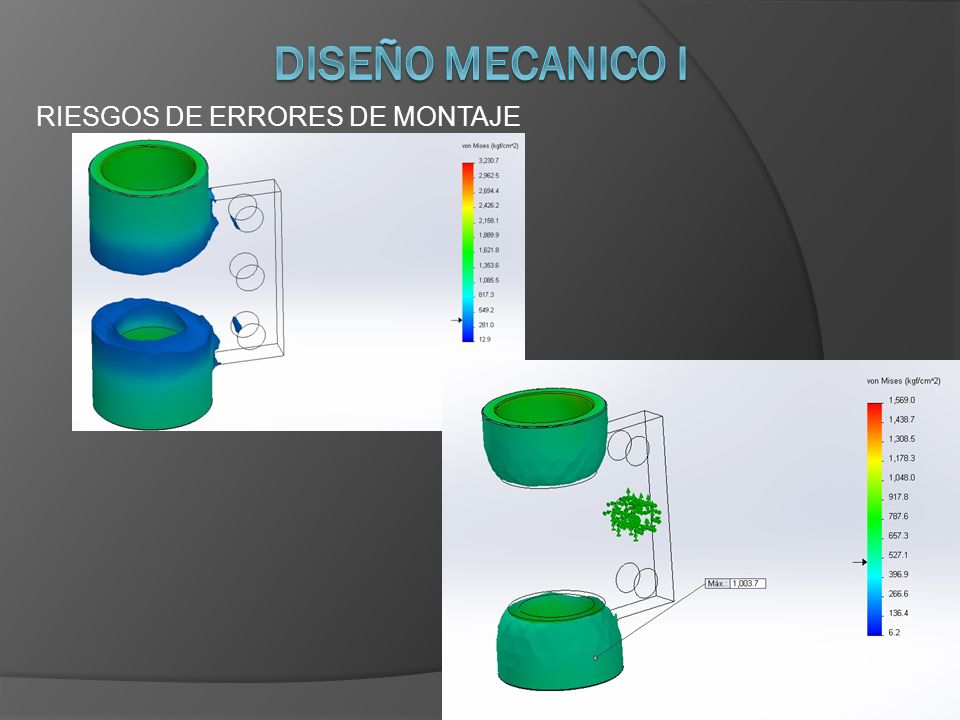

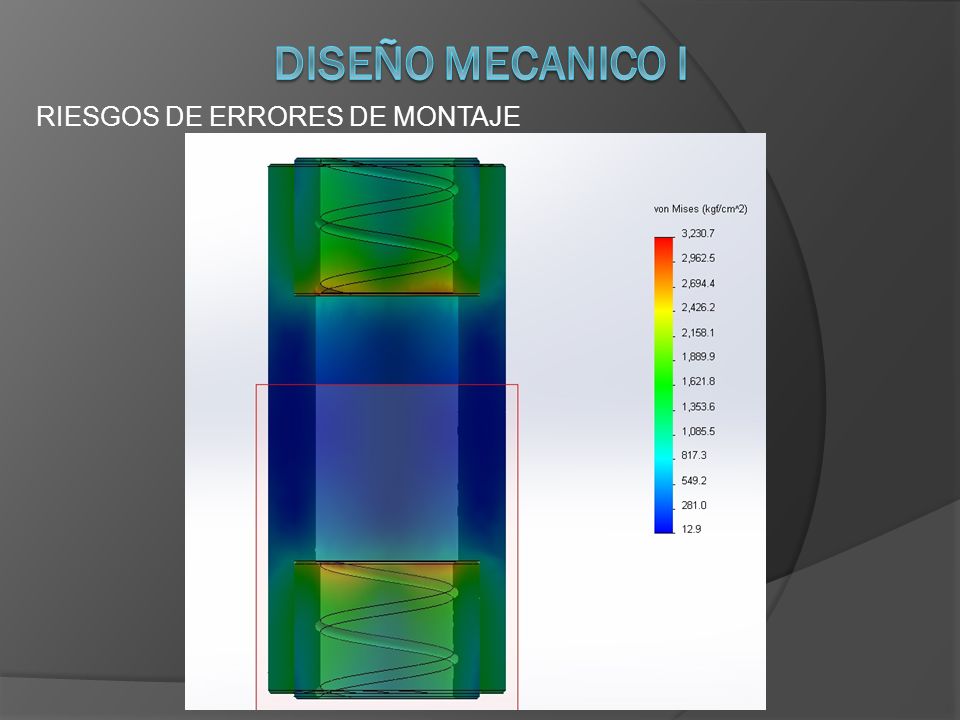

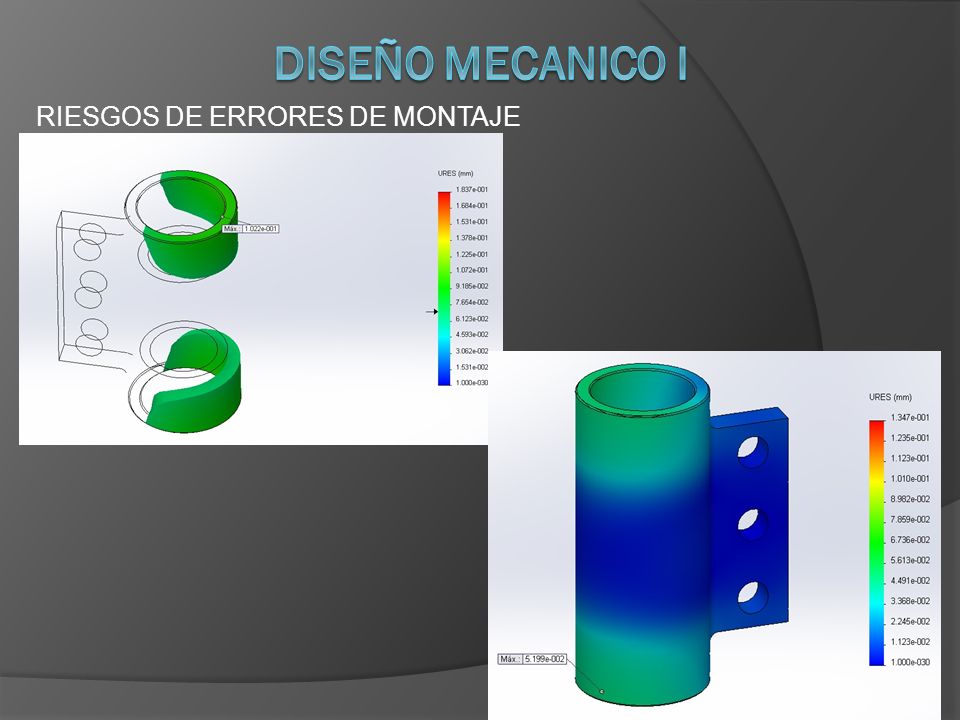

32 RIESGOS DE ERRORES DE MONTAJE

33

34

35

36

37
