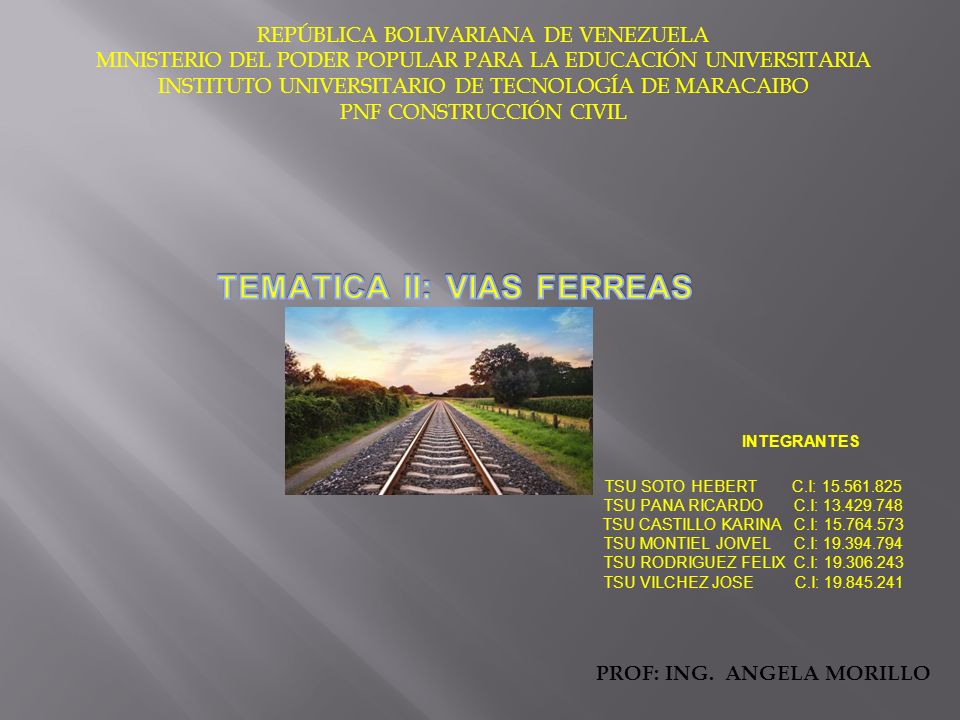

1 REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA INSTITUTO UNIVERSITARIO DE TECNOLOGÍA DE MARACAIBO PNF CONSTRUCCIÓN CIVIL INTEGRANTES TSU SOTO HEBERT C.I: 15.561.825 TSU PANA RICARDO C.I: 13.429.748 TSU CASTILLO KARINA C.I: 15.764.573 TSU MONTIEL JOIVEL C.I: 19.394.794 TSU RODRIGUEZ FELIX C.I: 19.306.243 TSU VILCHEZ JOSE C.I: 19.845.241 PROF: ING. ANGELA MORILLO

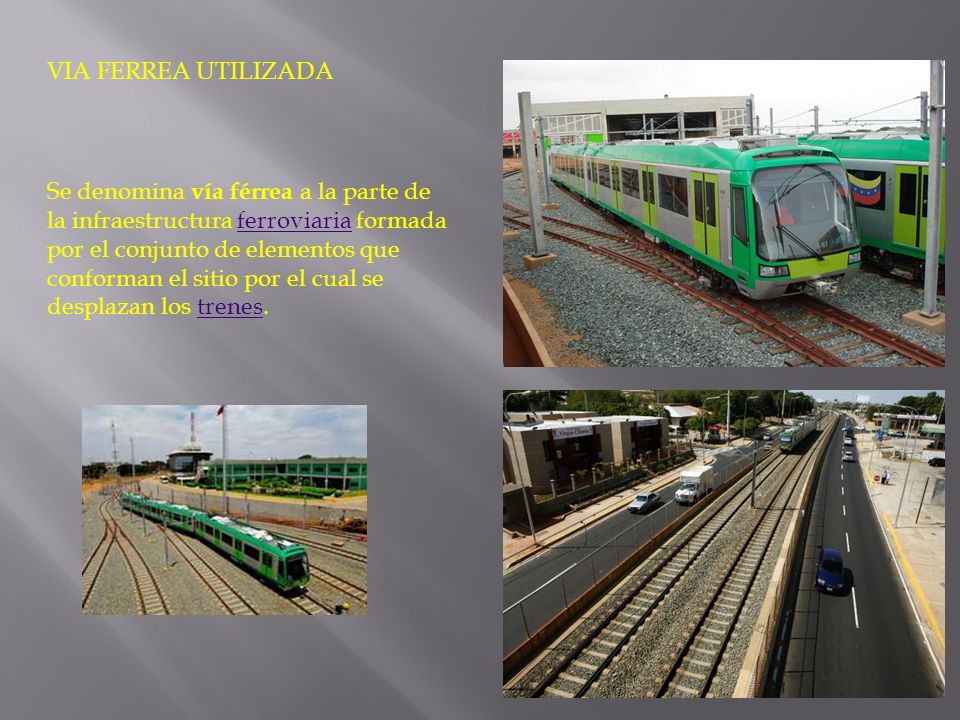

2 VIA FERREA UTILIZADA Se denomina vía férrea a la parte de la infraestructura ferroviaria formada por el conjunto de elementos que conforman el sitio por el cual se desplazan los trenes.ferroviariatrenes

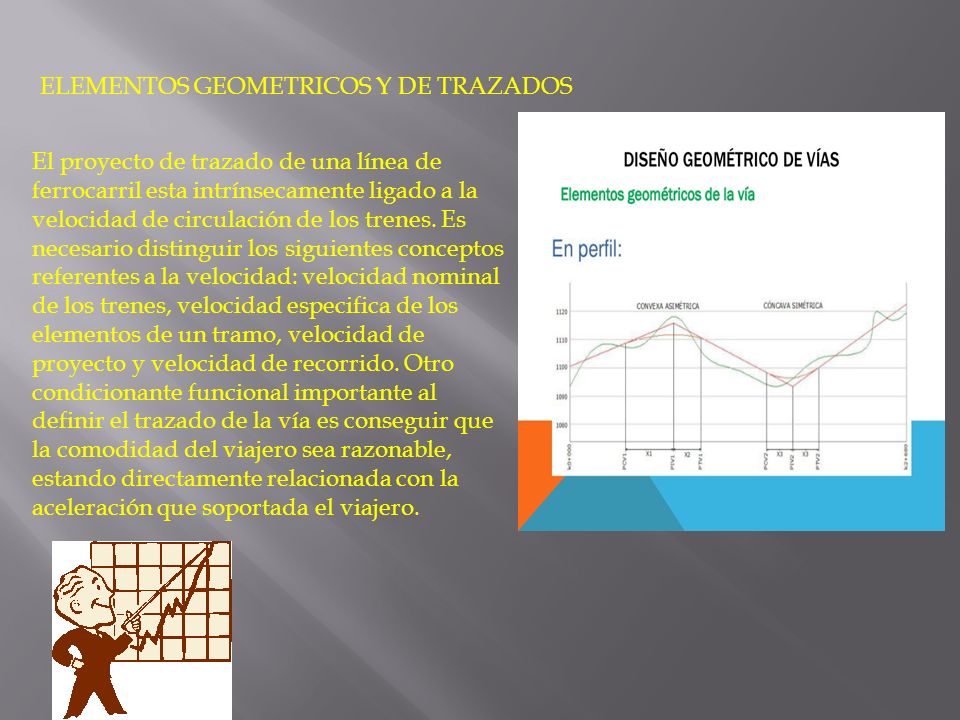

3 ELEMENTOS GEOMETRICOS Y DE TRAZADOS El proyecto de trazado de una línea de ferrocarril esta intrínsecamente ligado a la velocidad de circulación de los trenes. Es necesario distinguir los siguientes conceptos referentes a la velocidad: velocidad nominal de los trenes, velocidad especifica de los elementos de un tramo, velocidad de proyecto y velocidad de recorrido. Otro condicionante funcional importante al definir el trazado de la vía es conseguir que la comodidad del viajero sea razonable, estando directamente relacionada con la aceleración que soportada el viajero.

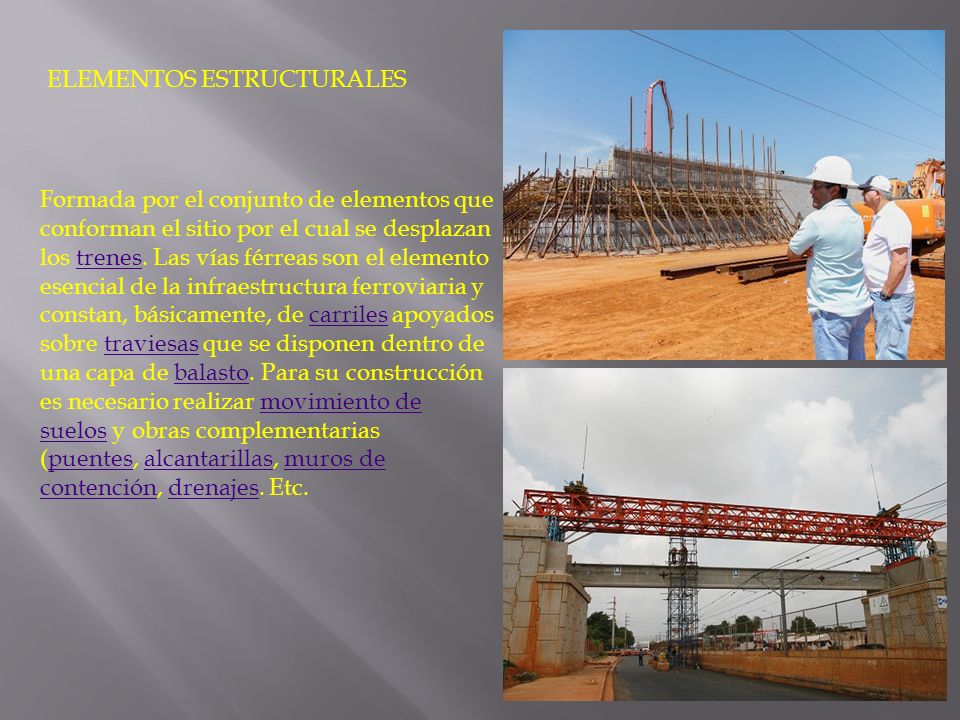

4 ELEMENTOS ESTRUCTURALES Formada por el conjunto de elementos que conforman el sitio por el cual se desplazan los trenes. Las vías férreas son el elemento esencial de la infraestructura ferroviaria y constan, básicamente, de carriles apoyados sobre traviesas que se disponen dentro de una capa de balasto. Para su construcción es necesario realizar movimiento de suelos y obras complementarias (puentes, alcantarillas, muros de contención, drenajes. Etc.trenescarrilestraviesasbalastomovimiento de suelospuentesalcantarillasmuros de contencióndrenajes

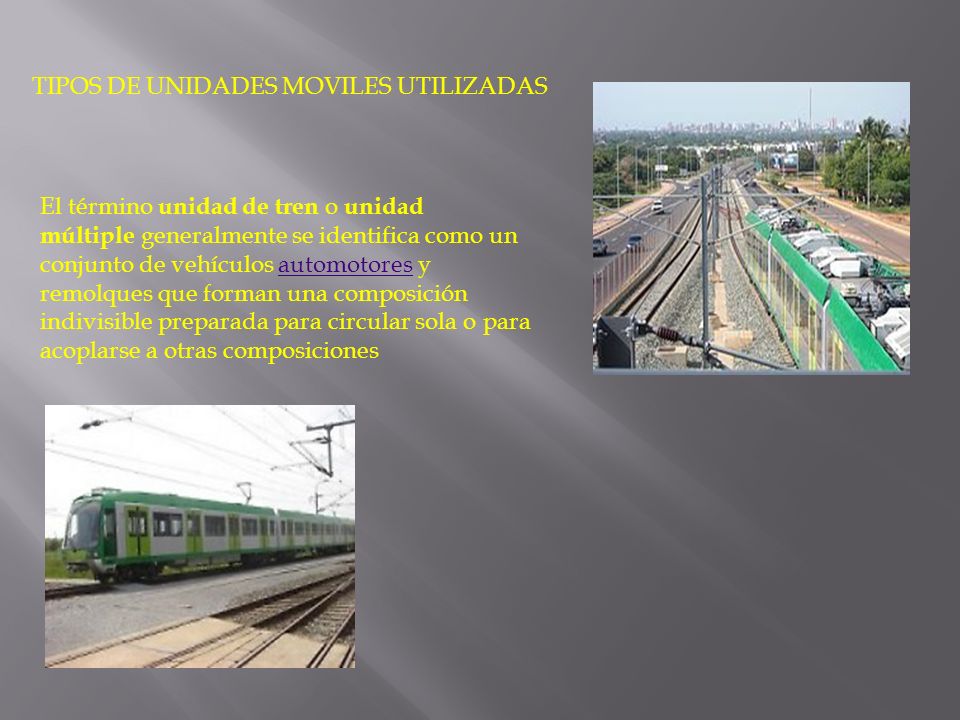

5 TIPOS DE UNIDADES MOVILES UTILIZADAS El término unidad de tren o unidad múltiple generalmente se identifica como un conjunto de vehículos automotores y remolques que forman una composición indivisible preparada para circular sola o para acoplarse a otras composicionesautomotores

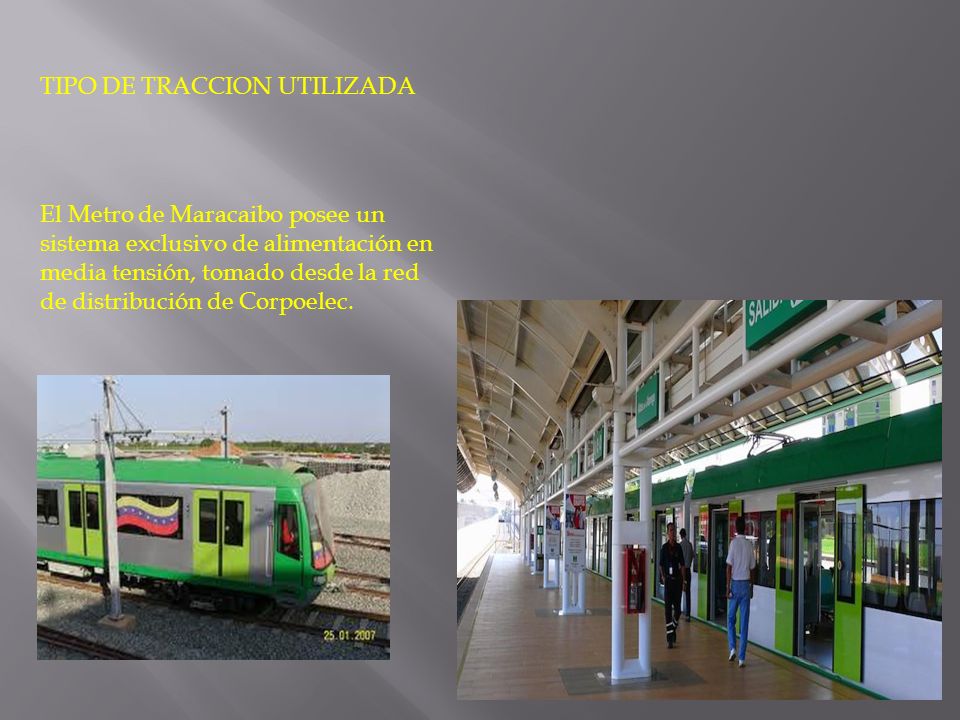

6 TIPO DE TRACCION UTILIZADA El Metro de Maracaibo posee un sistema exclusivo de alimentación en media tensión, tomado desde la red de distribución de Corpoelec.

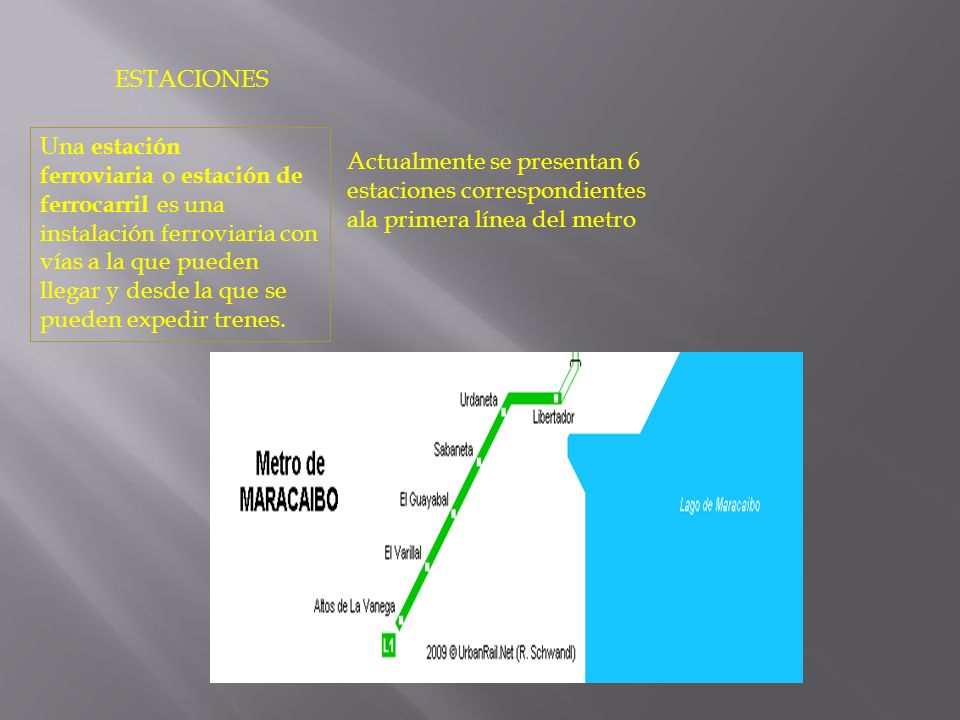

7 ESTACIONES Actualmente se presentan 6 estaciones correspondientes ala primera línea del metro Una estación ferroviaria o estación de ferrocarril es una instalación ferroviaria con vías a la que pueden llegar y desde la que se pueden expedir trenes.

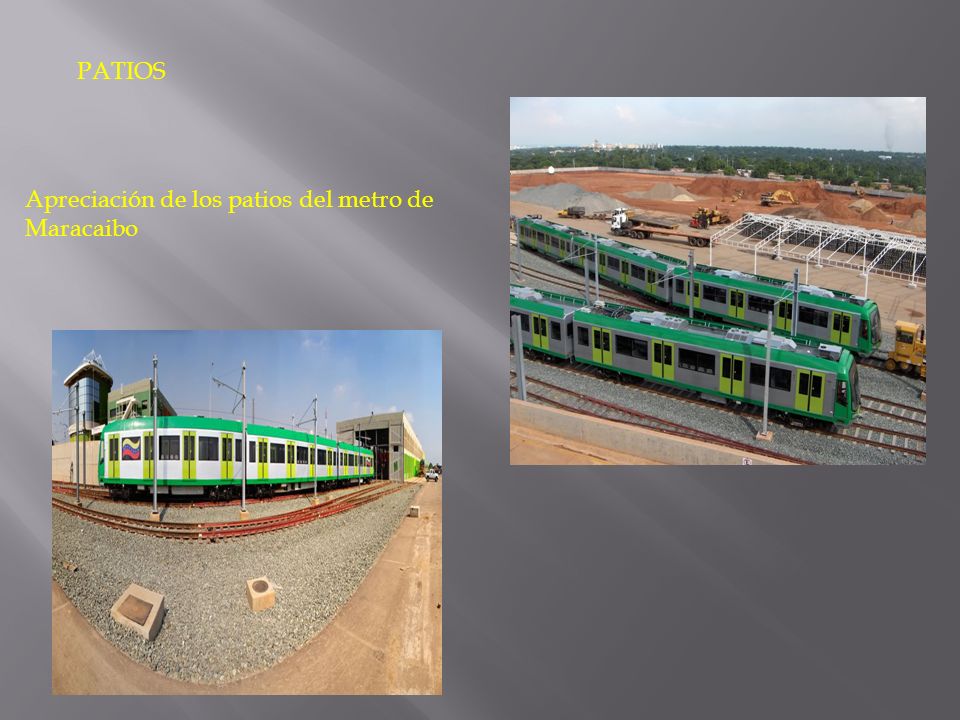

8 PATIOS Apreciación de los patios del metro de Maracaibo

9 TALLERES Talleres y mantenimientos de los vagones Está organizado en diferentes secciones para mantener un correcto funcionamiento, por ejemplo sección de reparaciones de motores diésel, limpieza de motores diésel, sección de electricidad, mecanizado de piezas, pinturería, chapería y alistamiento, agrupándose en diferentes edificios.motores diésel

10 ALMACENES Las instalaciones se ubican en un espacio semicircular y forman un conjunto de cuatro edificios simétricamente colocados. Y en ellos se ubican las dependencias afines al espacio de trabajo

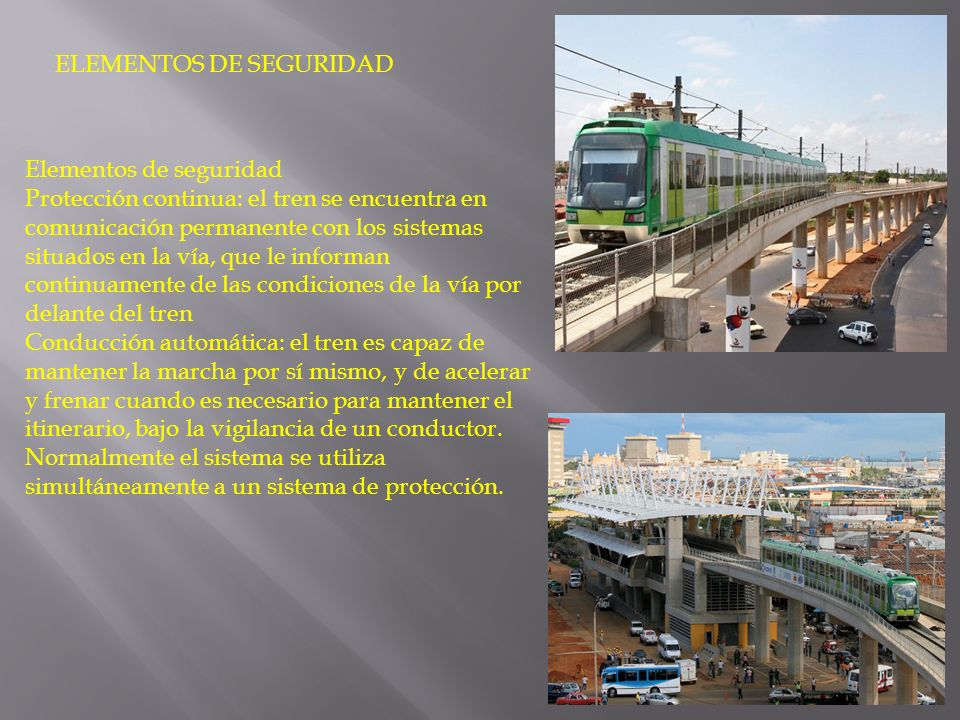

11 ELEMENTOS DE SEGURIDAD Elementos de seguridad Protección continua: el tren se encuentra en comunicación permanente con los sistemas situados en la vía, que le informan continuamente de las condiciones de la vía por delante del tren Conducción automática: el tren es capaz de mantener la marcha por sí mismo, y de acelerar y frenar cuando es necesario para mantener el itinerario, bajo la vigilancia de un conductor. Normalmente el sistema se utiliza simultáneamente a un sistema de protección.

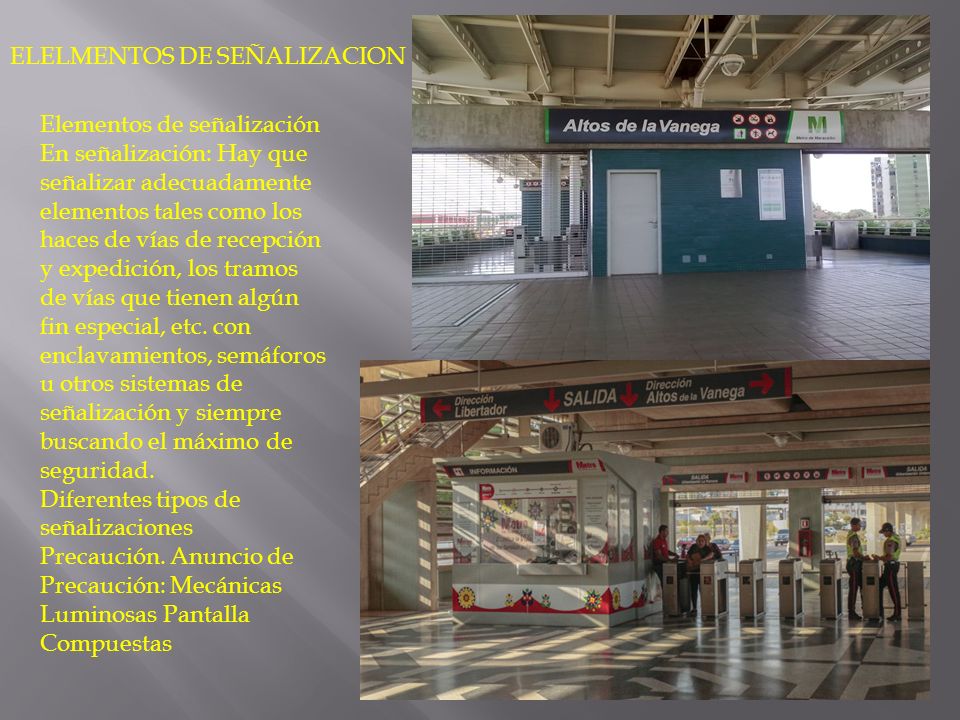

12 ELELMENTOS DE SEÑALIZACION Elementos de señalización En señalización: Hay que señalizar adecuadamente elementos tales como los haces de vías de recepción y expedición, los tramos de vías que tienen algún fin especial, etc. con enclavamientos, semáforos u otros sistemas de señalización y siempre buscando el máximo de seguridad. Diferentes tipos de señalizaciones Precaución. Anuncio de Precaución: Mecánicas Luminosas Pantalla Compuestas
