TRABAJO PRACTICO TEMA ESCALERA MECANICA GRUPO 9

Presentación del tema: "TRABAJO PRACTICO TEMA ESCALERA MECANICA GRUPO 9"— Transcripción de la presentación:

1 TRABAJO PRACTICO TEMA ESCALERA MECANICA GRUPO 9
CONSTRUCCIONES 3 D TRABAJO PRACTICO TEMA ESCALERA MECANICA GRUPO 9

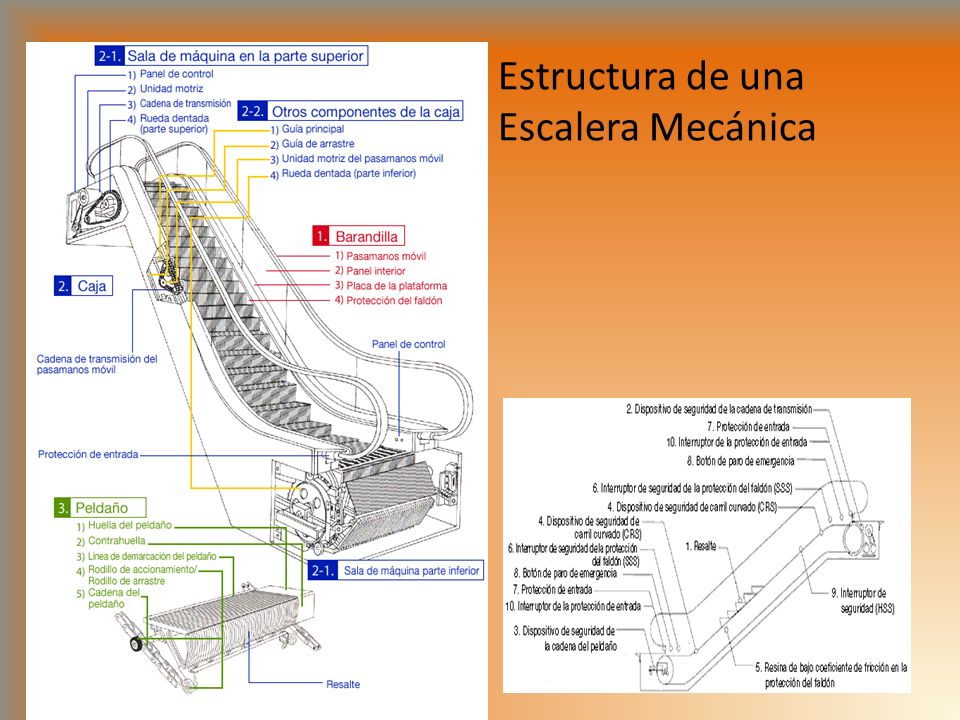

2 Estructura de una Escalera Mecánica

3 FUNCIONAMIENTO FUNCIONAMIENTO AUTOMÁTICO SIN POSTES
Los sensores incorporados en la tapa de entrada del pasamanos detectan la presencia de pasajeros y el funcionamiento automático del control. FUNCIONAMIENTO A TRAVES DE SENSORES DE LED Durante el funcionamiento automático el indicador LED de la tapa de entrada del pasamanos se mantiene igual sea cual sea la velocidad de funcionamiento. Los indicadores LED de la tapa de entrada del pasamanos son una opción aparte y no se incluyen en el funcionamiento automático sin postes. FUNCIONAMIENTO AUTOMÁTICO CON POSTES Los postes sensores situados a ambos lados de las zonas de acceso y salida incluyen los tradicionales sensores de haz, con o sin indicadores de dirección que permiten o prohíben la entrada de pasajeros. En el funcionamiento automático sin postes, en lugar del control mediante inversor, puede adoptarse el control por AC1, a través del cual la escalera mecánica permanece estacionaria en modo de espera.

4 Anchos de peldaños Espacios de acceso
Para las escaleras mecánicas se ofrecen peldaños de 600, 800 y 1000 mm de ancho. El ancho de peldaño más habitual es de 1000 mm. Este ancho permite al usuario acceder sin dificultades al tren de peldaños, incluso si transporta su equipaje o las bolsas de la compra. Los otros dos tamaños se utilizan sobre todo para instalaciones poco frecuentadas, o en caso de disponerse de un espacio reducido. Espacios de acceso Para garantizar la utilización segura de las escaleras mecánicas o rampas móviles, se deben prever espacios libres, suficientemente grandes, en las áreas de acceso y de salida

5 Altura de baranda Altura de paso libre
Las barandas se ofrecen de 900, 1000 ó 1100 mm de altura. La baranda de 900 mm de altura presenta la ventaja de poder ser utilizada hasta por niños pequeños ya que llegan a ella sin problema. En caso de alturas de caída mayores recomendamos barandas con una altura general de 1000 mm. Si la normativa nacional así lo exigiera, ofrecemos asimismo una altura de baranda de 1100 mm. Altura de paso libre La altura de paso libre en cada punto del tren de peldaños o tablillas debe ser como mínimo de 2,3 m. Según el ANSI esta medida es de 7 pies (2130 mm).

6 Disposición de las Escaleras
Disposición interrumpida (circulación unidireccional) Aunque resulta algo incómodo para el usuario, para el propietario de unos grandes almacenes, sin embargo, ofrece la ventaja de poder guiar a los clientes a través de un pequeño desvío hasta la próxima instalación, y la separación de los espacios de subida y de bajada permite que pasen delante de locales especialmente acomodados. Disposición cruzada, continua (circulación en ambas direcciones) Este tipo de instalación, que es la más utilizada, permite al cliente subir rápidamente a los pisos superiores, sin retrasos innecesarios. Dependiendo del emplazamiento de las escaleras mecánicas, el diseñador de espacios comerciales puede facilitarla visualización de la planta y despertar de este modo el interés de los clientes por los productos expuestos.

7 INCLINACIÓN APROPIADA
Inclinación de 30°: Esta inclinación ofrece el mayor confort de marcha, además de seguridad máxima para el usuario. Inclinación de 35° : Además de que requiere menos espacio, en caso de desniveles a partir de 6 m, especialmente en la marcha descendente, da la sensación de ser demasiado empinada. En el caso de desniveles de más de 6 m, esta inclinación de 35° no es admitida según la norma EN 115. En aquellos países que exigen el cumplimiento del estándar americano ANSI esta inclinación no está permitida.

8 EJEMPLOS DE ESCALERAS ESCALERA MECANICA EN ESPIRAL

9 La escalera mecánica contribuyó radicalmente a las transformaciones arquitectónicas, y sigue siendo el elemento más generalizado en las instalaciones comerciales, aunque pase casi desapercibido para los usuarios. El objetivo principal de instalar escaleras mecánicas y rampas móviles es aumentar el flujo de clientes , con ello, incrementar las ventas en los edificios comerciales.

10 ¿Cuántas escaleras mecánicas son necesarias?
Para determinar cuál es el número de pasajeros a transportar (personas/h), hay que considerar los siguientes parámetros: - Uso que se le da al edificio (oficinas, centro comercial, cine, estación de metro, aeropuerto, tráfico en una dirección, tráfico en dos direcciones, edificio unifuncional o multifuncional). - Determinación de las horas punta de tráfico de personas (inicio y fin de la jornada laboral). - Determinación del factor de concentración de personas sobre la base de la superficie útil. - Determinación de la distribución de las personas por cada una de las plantas en los grandes almacenes. - Determinación del confort de marcha deseado en la instalación (baja, media o alta densidad).
